Technologie staveb Tomáš Coufal, 3.S

Transkript

1 Technologie staveb Tomáš Coufal, 3.S

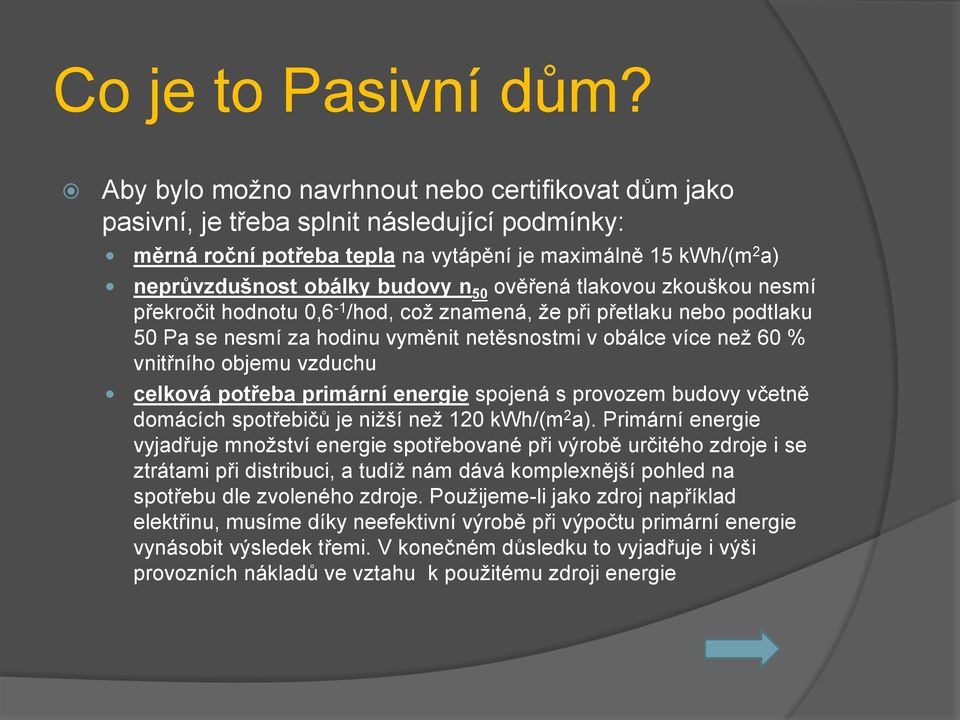

2 Co je to Pasivní dům? Aby bylo možno navrhnout nebo certifikovat dům jako pasivní, je třeba splnit následující podmínky: měrná roční potřeba tepla na vytápění je maximálně 15 kwh/(m 2 a) neprůvzdušnost obálky budovy n 50 ověřená tlakovou zkouškou nesmí překročit hodnotu 0,6-1 /hod, což znamená, že při přetlaku nebo podtlaku 50 Pa se nesmí za hodinu vyměnit netěsnostmi v obálce více než 60 % vnitřního objemu vzduchu celková potřeba primární energie spojená s provozem budovy včetně domácích spotřebičů je nižší než 120 kwh/(m 2 a). Primární energie vyjadřuje množství energie spotřebované při výrobě určitého zdroje i se ztrátami při distribuci, a tudíž nám dává komplexnější pohled na spotřebu dle zvoleného zdroje. Použijeme-li jako zdroj například elektřinu, musíme díky neefektivní výrobě při výpočtu primární energie vynásobit výsledek třemi. V konečném důsledku to vyjadřuje i výši provozních nákladů ve vztahu k použitému zdroji energie

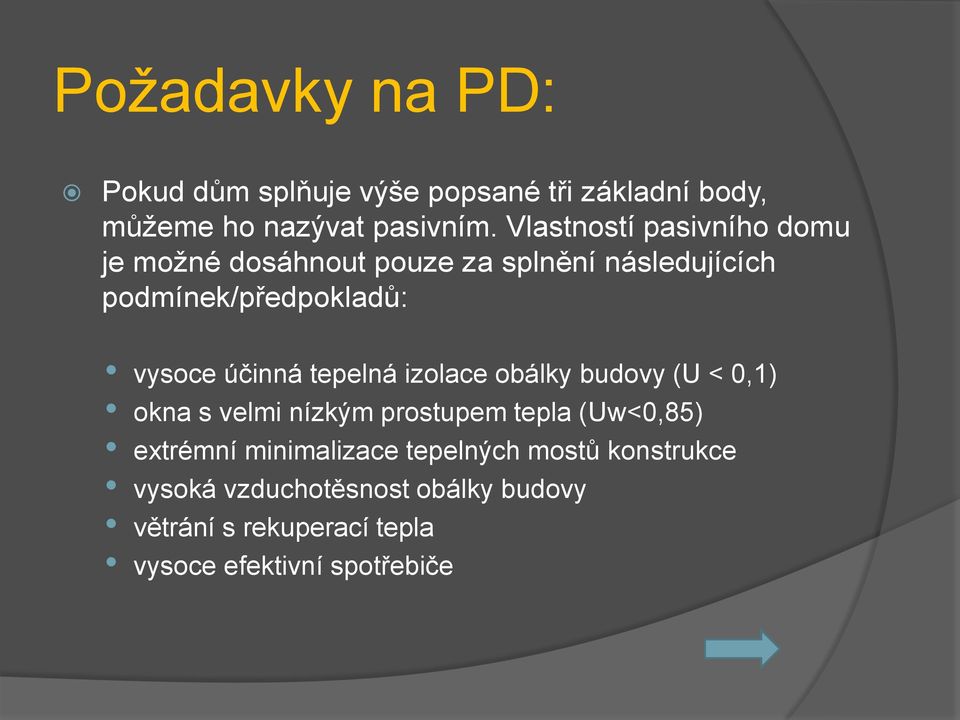

3 Požadavky na PD: Pokud dům splňuje výše popsané tři základní body, můžeme ho nazývat pasivním. Vlastností pasivního domu je možné dosáhnout pouze za splnění následujících podmínek/předpokladů: vysoce účinná tepelná izolace obálky budovy (U < 0,1) okna s velmi nízkým prostupem tepla (Uw<0,85) extrémní minimalizace tepelných mostů konstrukce vysoká vzduchotěsnost obálky budovy větrání s rekuperací tepla vysoce efektivní spotřebiče

4 Výhody PD: vyšší komfort života extrémně nízké náklady na vytápění stálý přívod čerstvého vzduchu netvoří se průvan vysoká tepelná pohoda v místnosti příjemné teploty v zimě i v létě

5 Konstrukční systémy PD: dřevěné konstrukce: jsou znovu obnovenou tradicí, mají vysokou rychlost výstavby, snadnou montáž, výhodnou aplikaci tepelné izolace i mezi dřevěný skelet. Nevýhodu může být zajištění vzduchotěsnosti, tepelné stability, akustické pohody, vlhkosti uvnitř stavby. fošinkové: dřevěné masivy řádově o rozměrech např. 120/60, 160/60 vazníkové: lepené, nebo sbíjené příhradové konstrukce z hranolků o rozměrech např. 70/30 zděné konstrukce: jsou tradiční stavební materiál, řemeslně jednoduché provádění, nevelká únosnost, dostatečná tepelná akumulace. Nevýhodu je velká tloušťka konstrukcí (oddělení nosné a izolační složky zdiva) s přídavnou tepelnou izolací a její komplikovaná montáž. keramické zdivo, pórobetony a pěnobetony: uplatňuje se v síle zdiva do 300 mm, více je zcela nerentabilní, nízká pevnost. vápenopískové zdivo, zdivo z betonových tvárnic: vysoká pevnost, ale velká štíhlost konstrukcí, nutné statické posudky, vyztužování ocelí. cihlové konstrukce: jsou novinkou na trhu. První experimentální dům tohoto typu byl postaven z cihelných bloků, které mají výsyp z polystyrenu. Stojí na výstavišti v Českých Budějovicích

6 Vlastnosti PD: REKUPERACE: pro větrání prostor rodinného domu je použita vzduchotechnická jednotka s rekuperací tepla a vlhkosti (zpětným získáváním tepla a vlhkosti) s účinností 93% pro teplo a 65% pro vlhkost. Prostory jsou proto 24 hodin denně větrány čerstvým vzduchem tak, že v průměru jednou za 3 hodiny dojde k výměně veškerého vzduchu v domě. Rekuperace vlhkosti napomáhá především v zimě, kdy je vlhkosti nejméně.

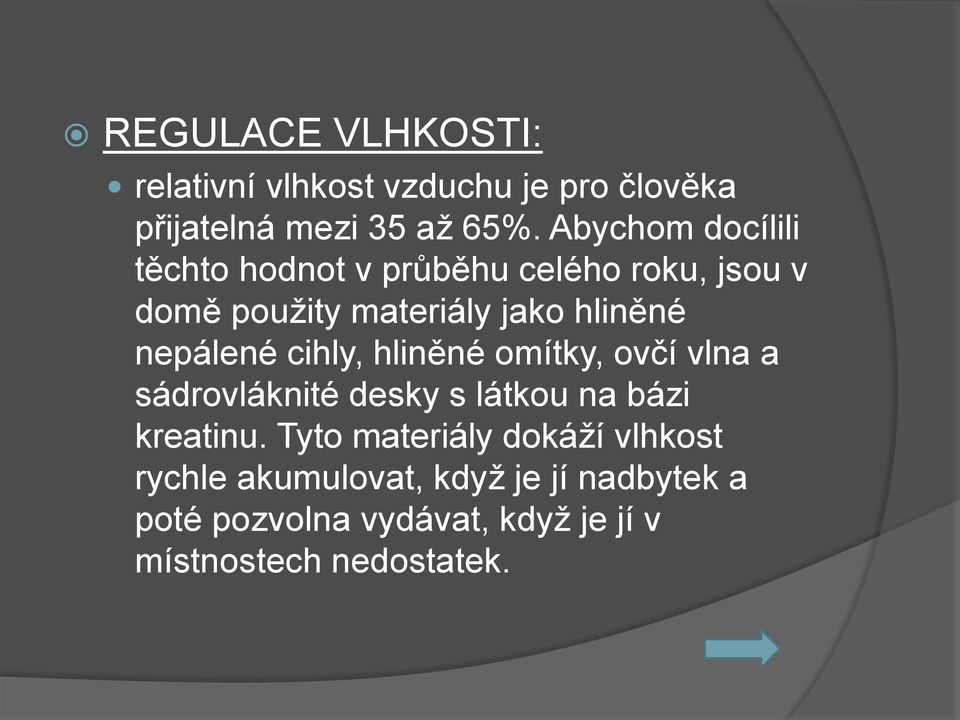

7 REGULACE VLHKOSTI: relativní vlhkost vzduchu je pro člověka přijatelná mezi 35 až 65%. Abychom docílili těchto hodnot v průběhu celého roku, jsou v domě použity materiály jako hliněné nepálené cihly, hliněné omítky, ovčí vlna a sádrovláknité desky s látkou na bázi kreatinu. Tyto materiály dokáží vlhkost rychle akumulovat, když je jí nadbytek a poté pozvolna vydávat, když je jí v místnostech nedostatek.

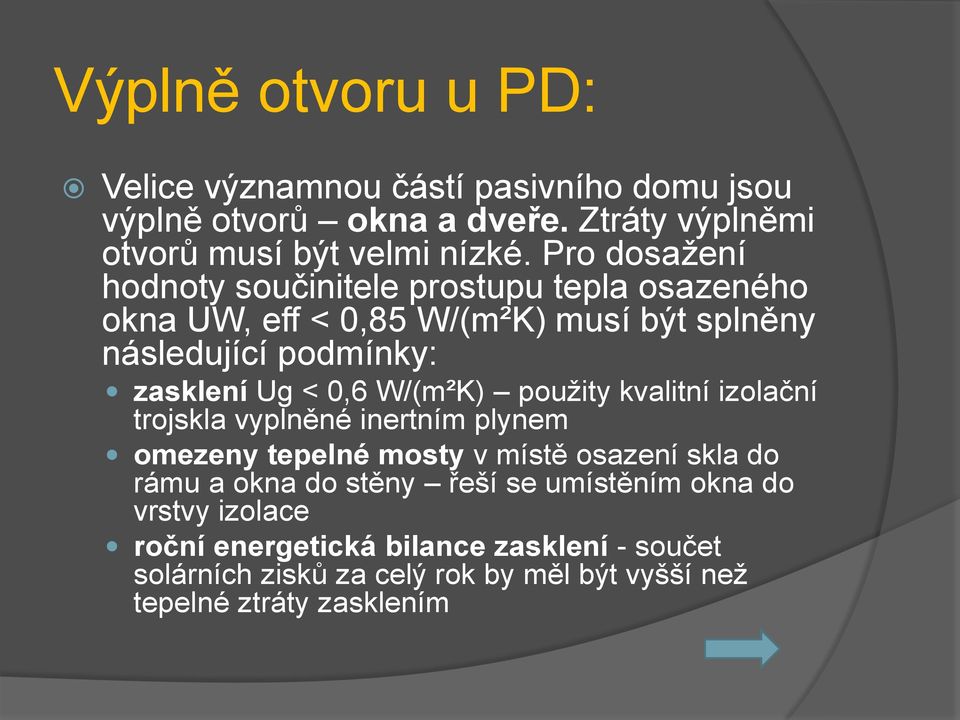

8 Výplně otvoru u PD: Velice významnou částí pasivního domu jsou výplně otvorů okna a dveře. Ztráty výplněmi otvorů musí být velmi nízké. Pro dosažení hodnoty součinitele prostupu tepla osazeného okna UW, eff < 0,85 W/(m²K) musí být splněny následující podmínky: zasklení Ug < 0,6 W/(m²K) použity kvalitní izolační trojskla vyplněné inertním plynem omezeny tepelné mosty v místě osazení skla do rámu a okna do stěny řeší se umístěním okna do vrstvy izolace roční energetická bilance zasklení - součet solárních zisků za celý rok by měl být vyšší než tepelné ztráty zasklením

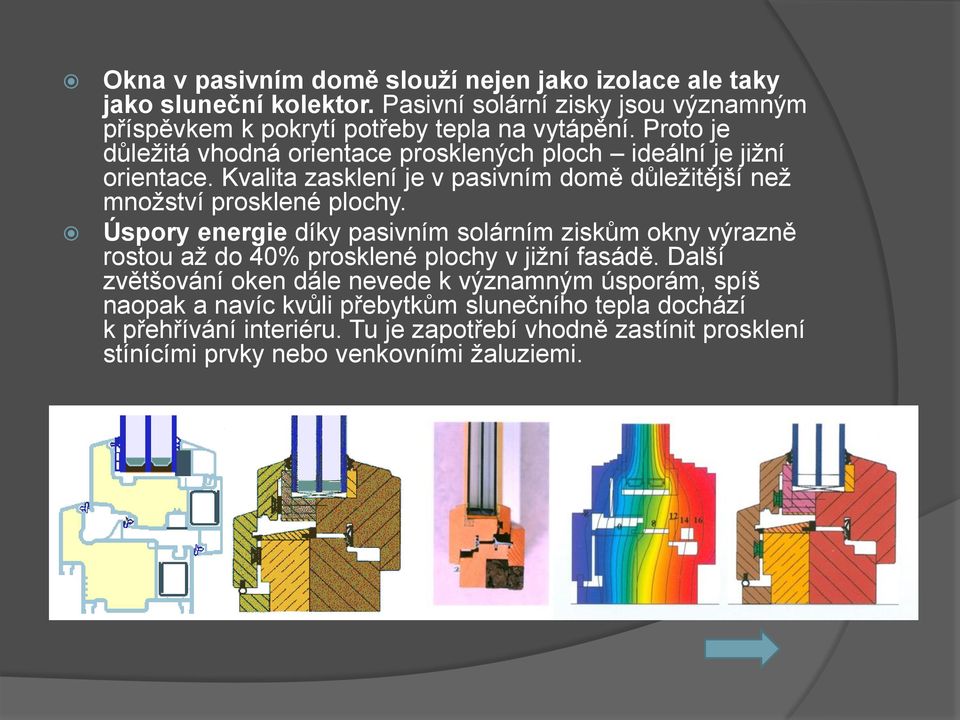

9 Okna v pasivním domě slouží nejen jako izolace ale taky jako sluneční kolektor. Pasivní solární zisky jsou významným příspěvkem k pokrytí potřeby tepla na vytápění. Proto je důležitá vhodná orientace prosklených ploch ideální je jižní orientace. Kvalita zasklení je v pasivním domě důležitější než množství prosklené plochy. Úspory energie díky pasivním solárním ziskům okny výrazně rostou až do 40% prosklené plochy v jižní fasádě. Další zvětšování oken dále nevede k významným úsporám, spíš naopak a navíc kvůli přebytkům slunečního tepla dochází k přehřívání interiéru. Tu je zapotřebí vhodně zastínit prosklení stínícími prvky nebo venkovními žaluziemi.

10 Schéma Pasivního domu:

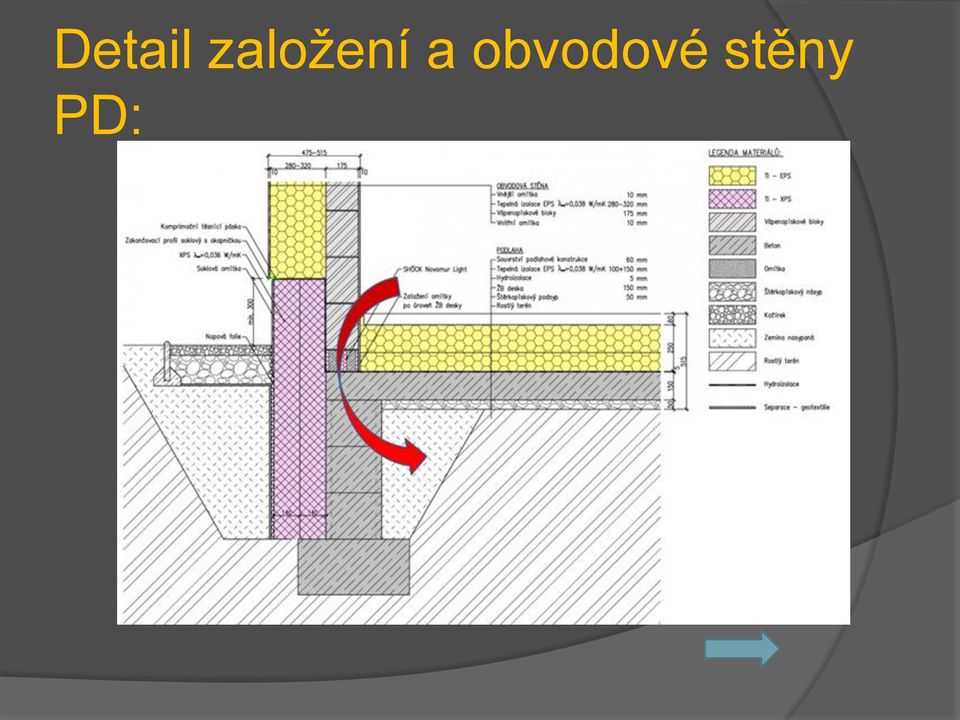

11 Detail založení a obvodové stěny PD:

12 Příklady PD:

13 Zdroje: Obrázky z Vlastní

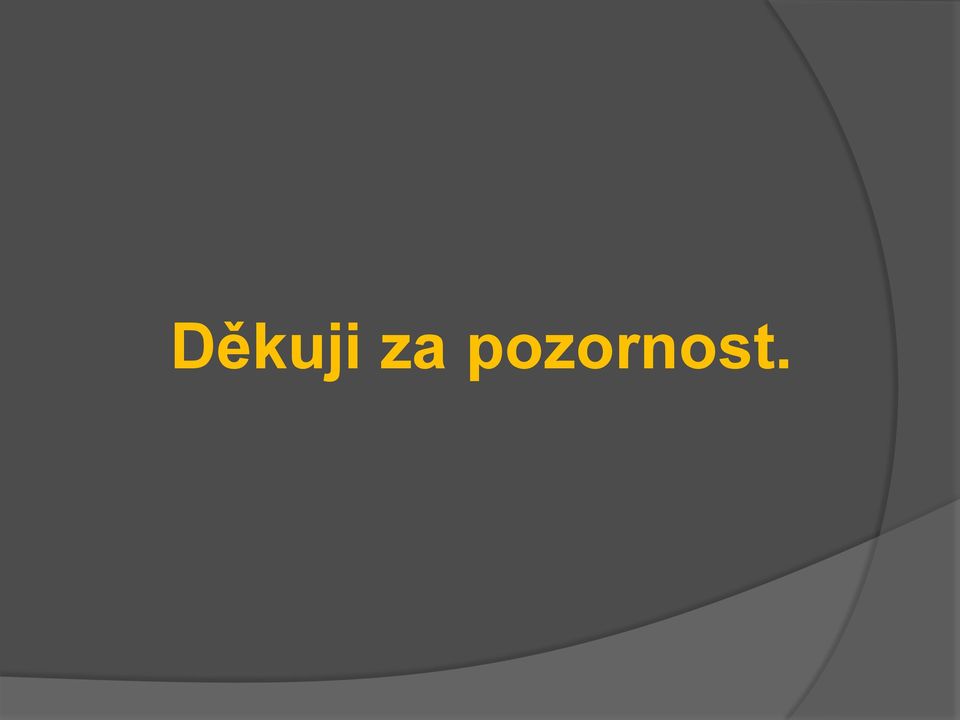

14 Děkuji za pozornost.
