1 FB 51.2 IX NE Multifunkční trouba Návod k instalaci a obsluze

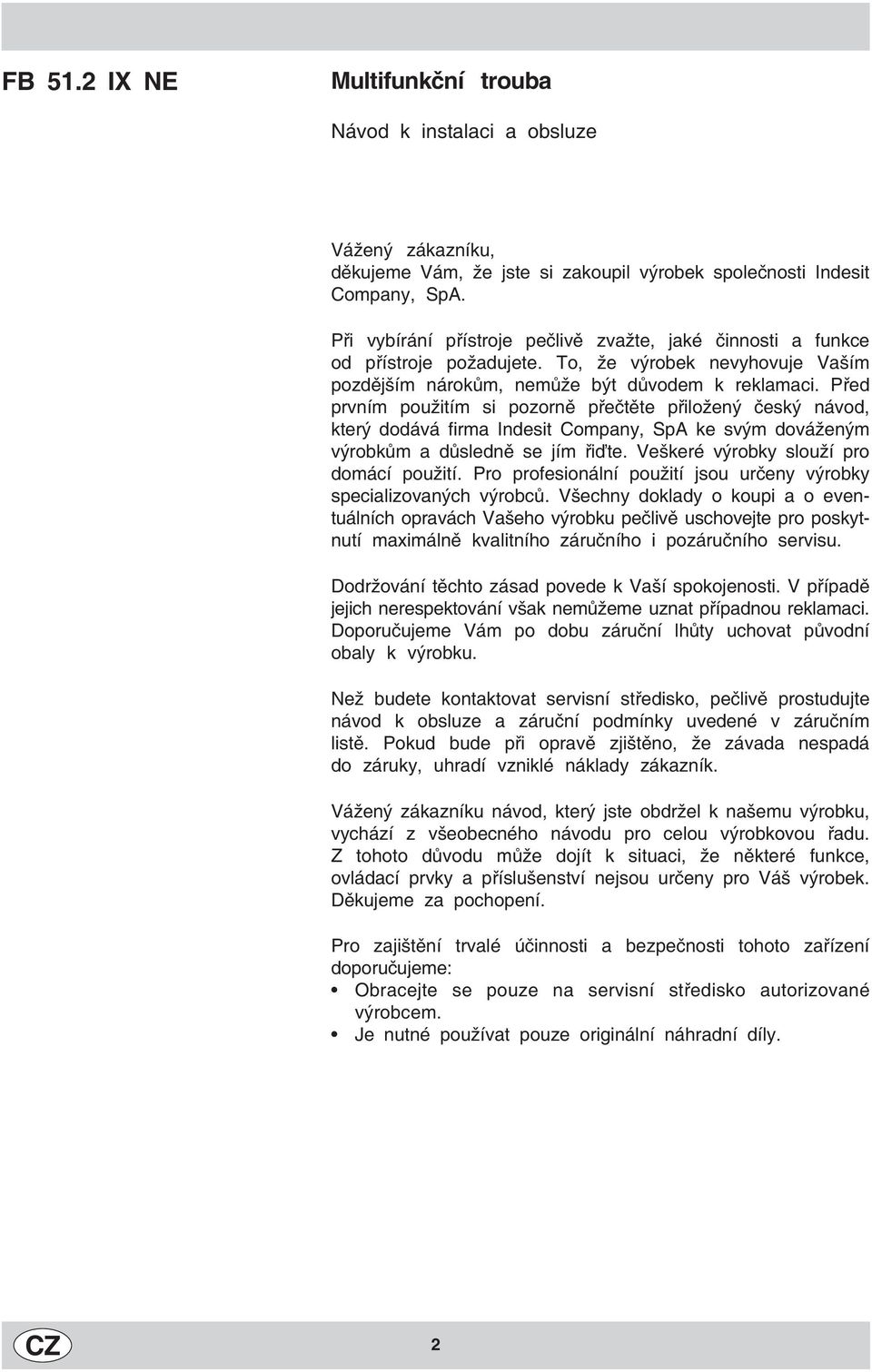

2 FB 51.2 IX NE Multifunkční trouba Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti Indesit Company, SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company, SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé účinnosti a bezpečnosti tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. CZ 2

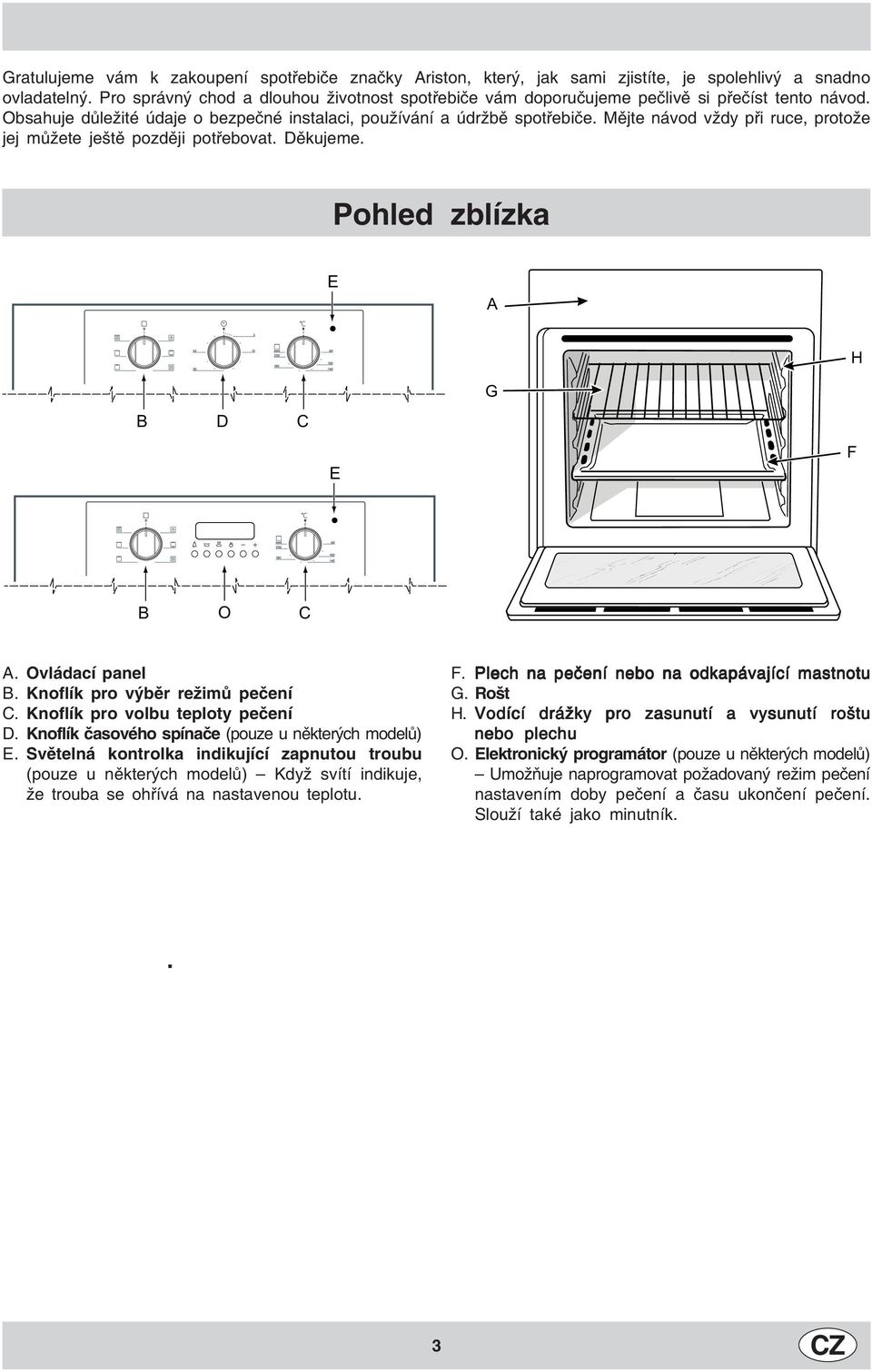

3 Gratulujeme vám k zakoupení spotřebiče značky Ariston, který, jak sami zjistíte, je spolehlivý a snadno ovladatelný. Pro správný chod a dlouhou životnost spotřebiče vám doporučujeme pečlivě si přečíst tento návod. Obsahuje důležité údaje o bezpečné instalaci, používání a údržbě spotřebiče. Mějte návod vždy při ruce, protože jej můžete ještě později potřebovat. Děkujeme. Pohled zblízka E A H B D C E G F B O C A. Ovládací panel B. Knoflík pro výběr režimů pečení C. Knoflík pro volbu teploty pečení D. Knoflík časového spínače (pouze u některých modelů) E. Světelná kontrolka indikující zapnutou troubu (pouze u některých modelů) Když svítí indikuje, že trouba se ohřívá na nastavenou teplotu. F. Plech na pečení nebo na odkapávající mastnotu G. Rošt H. Vodící drážky pro zasunutí a vysunutí roštu nebo plechu O. Elektronický programátor (pouze u některých modelů) Umožňuje naprogramovat požadovaný režim pečení nastavením doby pečení a času ukončení pečení. Slouží také jako minutník. 3 CZ

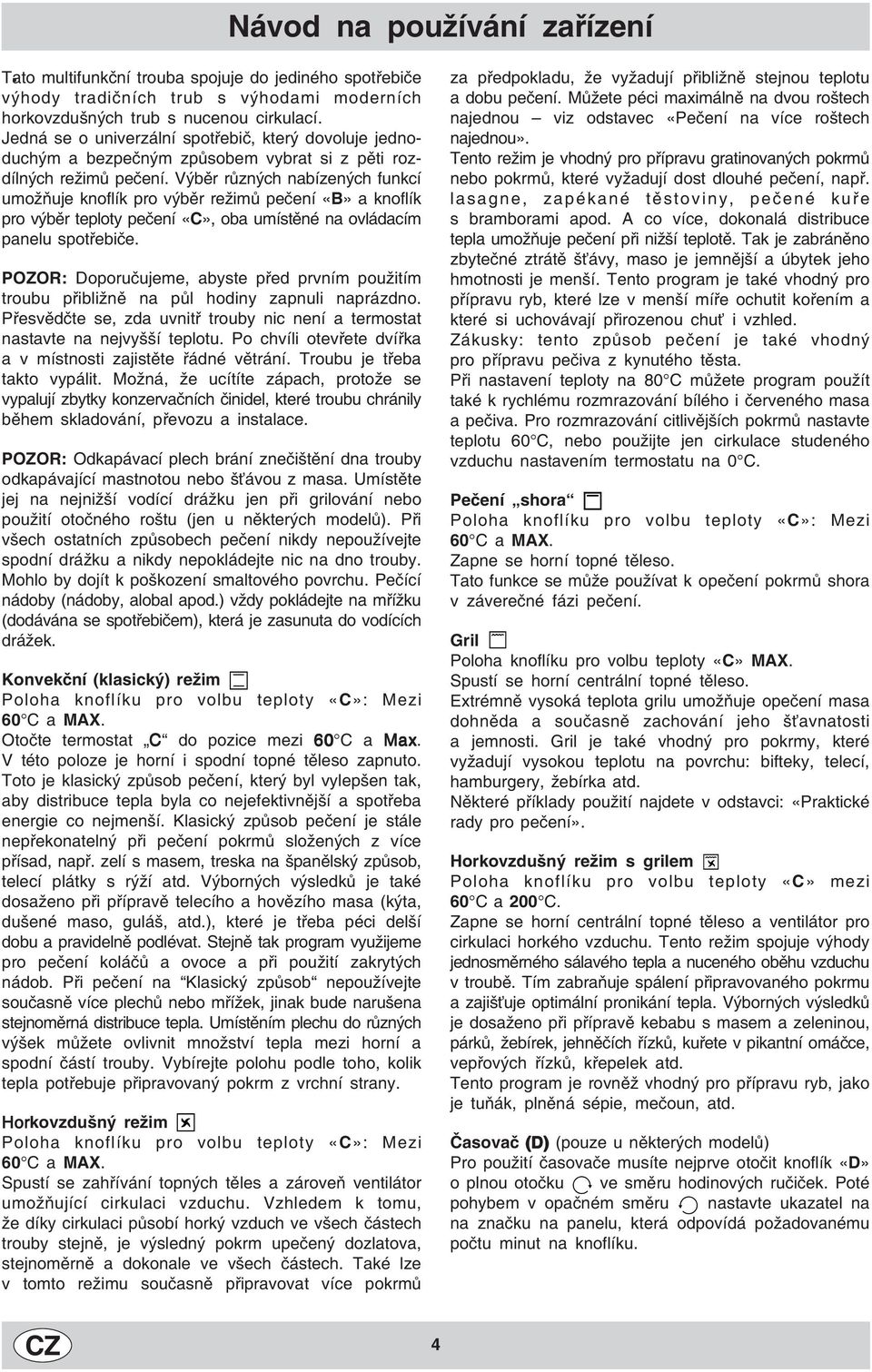

4 Návod na používání zařízení Tato multifunkční trouba spojuje do jediného spotřebiče výhody tradičních trub s výhodami moderních horkovzdušných trub s nucenou cirkulací. Jedná se o univerzální spotřebič, který dovoluje jednoduchým a bezpečným způsobem vybrat si z pěti rozdílných režimů pečení. Výběr různých nabízených funkcí umožňuje knoflík pro výběr režimů pečení «B» a knoflík pro výběr teploty pečení «C», oba umístěné na ovládacím panelu spotřebiče. POZOR: Doporučujeme, abyste před prvním použitím troubu přibližně na půl hodiny zapnuli naprázdno. Přesvědčte se, zda uvnitř trouby nic není a termostat nastavte na nejvyšší teplotu. Po chvíli otevřete dvířka a v místnosti zajistěte řádné větrání. Troubu je třeba takto vypálit. Možná, že ucítíte zápach, protože se vypalují zbytky konzervačních činidel, které troubu chránily během skladování, převozu a instalace. POZOR: Odkapávací plech brání znečištění dna trouby odkapávající mastnotou nebo šťávou z masa. Umístěte jej na nejnižší vodící drážku jen při grilování nebo použití otočného roštu (jen u některých modelů). Při všech ostatních způsobech pečení nikdy nepoužívejte spodní drážku a nikdy nepokládejte nic na dno trouby. Mohlo by dojít k poškození smaltového povrchu. Pečící nádoby (nádoby, alobal apod.) vždy pokládejte na mřížku (dodávána se spotřebičem), která je zasunuta do vodících drážek. Konvekční (klasický) režim a Poloha knoflíku pro volbu teploty «C»: Mezi 60 C a MAX. Otočte termostat C do pozice mezi 60 C a Max. V této poloze je horní i spodní topné těleso zapnuto. Toto je klasický způsob pečení, který byl vylepšen tak, aby distribuce tepla byla co nejefektivnější a spotřeba energie co nejmenší. Klasický způsob pečení je stále nepřekonatelný při pečení pokrmů složených z více přísad, např. zelí s masem, treska na španělský způsob, telecí plátky s rýží atd. Výborných výsledků je také dosaženo při přípravě telecího a hovězího masa (kýta, dušené maso, guláš, atd.), které je třeba péci delší dobu a pravidelně podlévat. Stejně tak program využijeme pro pečení koláčů a ovoce a při použití zakrytých nádob. Při pečení na Klasický způsob nepoužívejte současně více plechů nebo mřížek, jinak bude narušena stejnoměrná distribuce tepla. Umístěním plechu do různých výšek můžete ovlivnit množství tepla mezi horní a spodní částí trouby. Vybírejte polohu podle toho, kolik tepla potřebuje připravovaný pokrm z vrchní strany. Horkovzdušný režim b Poloha knoflíku pro volbu teploty «C»: Mezi 60 C a MAX. Spustí se zahřívání topných těles a zároveň ventilátor umožňující cirkulaci vzduchu. Vzhledem k tomu, že díky cirkulaci působí horký vzduch ve všech částech trouby stejně, je výsledný pokrm upečený dozlatova, stejnoměrně a dokonale ve všech částech. Také lze v tomto režimu současně připravovat více pokrmů za předpokladu, že vyžadují přibližně stejnou teplotu a dobu pečení. Můžete péci maximálně na dvou roštech najednou viz odstavec «Pečení na více roštech najednou». Tento režim je vhodný pro přípravu gratinovaných pokrmů nebo pokrmů, které vyžadují dost dlouhé pečení, např. lasagne, zapékané těstoviny, pečené kuře s bramborami apod. A co více, dokonalá distribuce tepla umožňuje pečení při nižší teplotě. Tak je zabráněno zbytečné ztrátě šťávy, maso je jemnější a úbytek jeho hmotnosti je menší. Tento program je také vhodný pro přípravu ryb, které lze v menší míře ochutit kořením a které si uchovávají přirozenou chuť i vzhled. Zákusky: tento způsob pečení je také vhodný pro přípravu pečiva z kynutého těsta. Při nastavení teploty na 80 C můžete program použít také k rychlému rozmrazování bílého i červeného masa a pečiva. Pro rozmrazování citlivějších pokrmů nastavte teplotu 60 C, nebo použijte jen cirkulace studeného vzduchu nastavením termostatu na 0 C. Pečení shora c Poloha knoflíku pro volbu teploty «C»: Mezi 60 C a MAX. Zapne se horní topné těleso. Tato funkce se může používat k opečení pokrmů shora v záverečné fázi pečení. Gril d Poloha knoflíku pro volbu teploty «C» MAX. Spustí se horní centrální topné těleso. Extrémně vysoká teplota grilu umožňuje opečení masa dohněda a současně zachování jeho šťavnatosti a jemnosti. Gril je také vhodný pro pokrmy, které vyžadují vysokou teplotu na povrchu: bifteky, telecí, hamburgery, žebírka atd. Některé příklady použití najdete v odstavci: «Praktické rady pro pečení». Horkovzdušný režim s grilem e Poloha knoflíku pro volbu teploty «C» mezi 60 C a 200 C. Zapne se horní centrální topné těleso a ventilátor pro cirkulaci horkého vzduchu. Tento režim spojuje výhody jednosměrného sálavého tepla a nuceného oběhu vzduchu v troubě. Tím zabraňuje spálení připravovaného pokrmu a zajišťuje optimální pronikání tepla. Výborných výsledků je dosaženo při přípravě kebabu s masem a zeleninou, párků, žebírek, jehněčích řízků, kuřete v pikantní omáčce, vepřových řízků, křepelek atd. Tento program je rovněž vhodný pro přípravu ryb, jako je tuňák, plněná sépie, mečoun, atd. Časovač (D) (pouze u některých modelů) Pro použití časovače musíte nejprve otočit knoflík «D» o plnou otočku 4 ve směru hodinových ručiček. Poté pohybem v opačném směru nastavte ukazatel na na značku na panelu, která odpovídá požadovanému počtu minut na knoflíku. 4 CZ 4

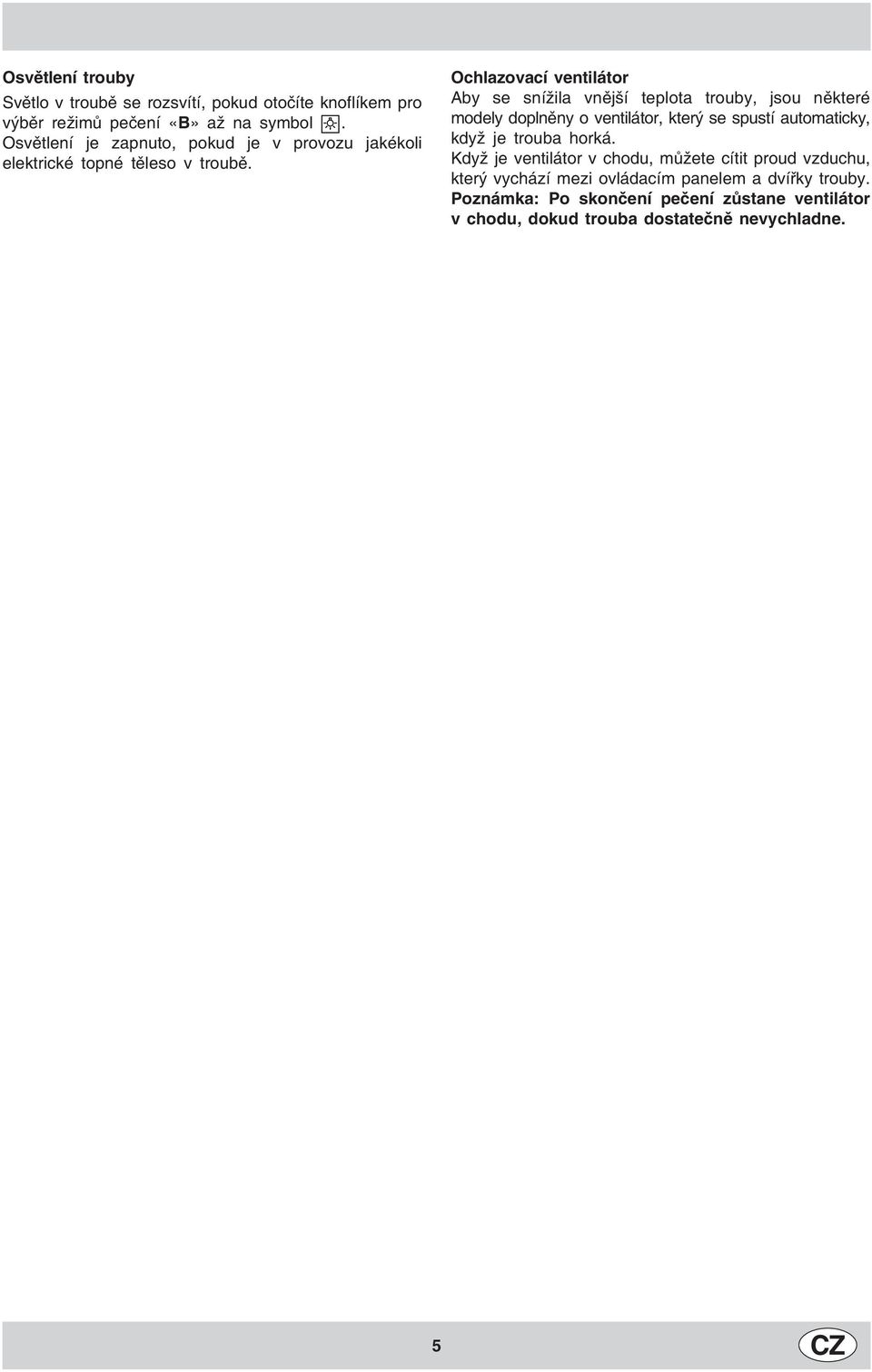

5 Osvětlení trouby Světlo v troubě se rozsvítí, pokud otočíte knoflíkem pro výběr režimů pečení «B» až na symbol 8. Osvětlení je zapnuto, pokud je v provozu jakékoli elektrické topné těleso v troubě. Ochlazovací ventilátor Aby se snížila vnější teplota trouby, jsou některé modely doplněny o ventilátor, který se spustí automaticky, když je trouba horká. Když je ventilátor v chodu, můžete cítit proud vzduchu, který vychází mezi ovládacím panelem a dvířky trouby. Poznámka: Po skončení pečení zůstane ventilátor v chodu, dokud trouba dostatečně nevychladne. 5 CZ

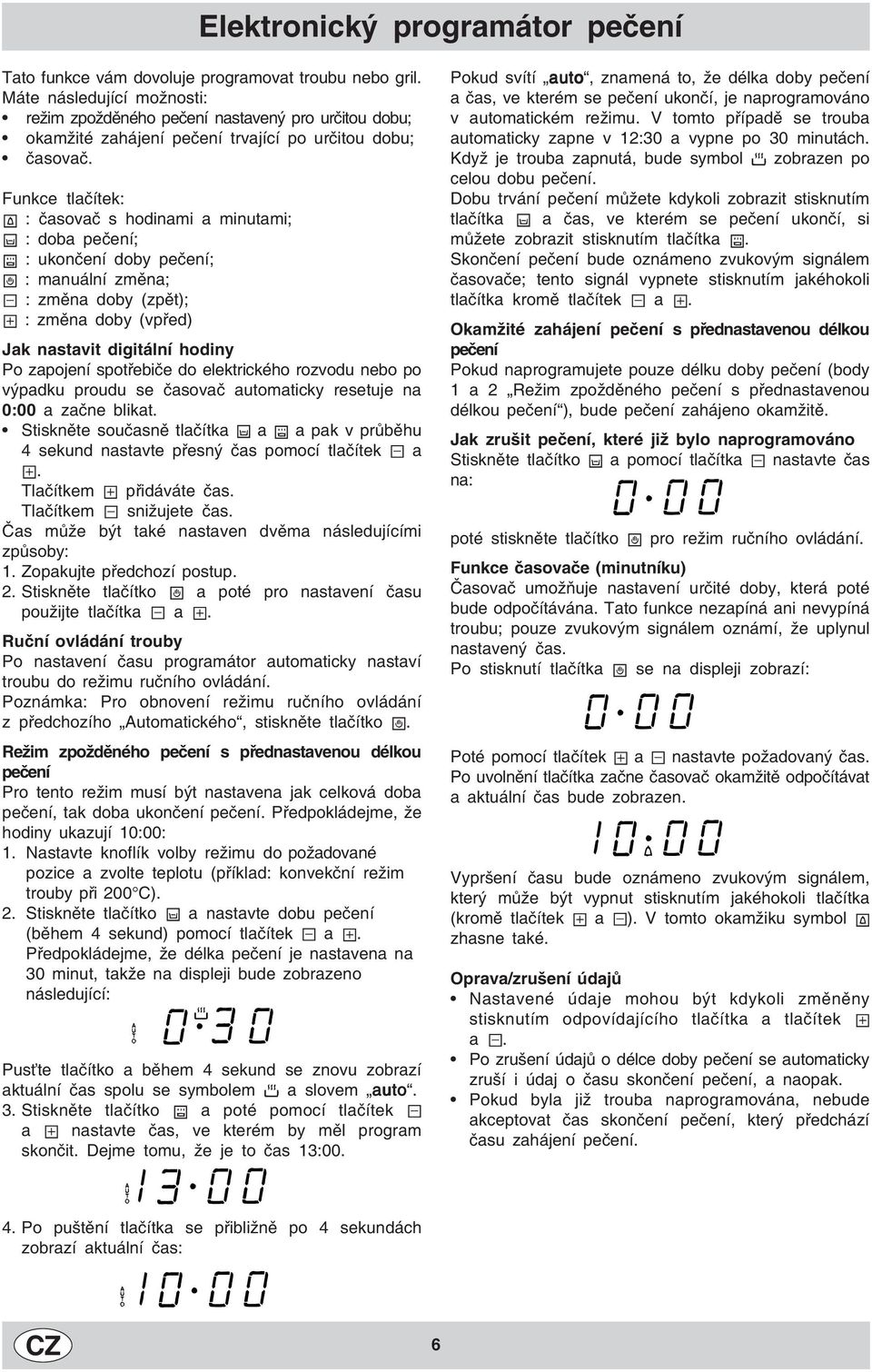

6 Elektronický programátor pečení Tato funkce vám dovoluje programovat troubu nebo gril. Máte následující možnosti: režim zpožděného pečení nastavený pro určitou dobu; okamžité zahájení pečení trvající po určitou dobu; časovač. Funkce tlačítek: : časovač s hodinami a minutami; : doba pečení; : ukončení doby pečení; : manuální změna; : změna doby (zpět); : změna doby (vpřed) Jak nastavit digitální hodiny Po zapojení spotřebiče do elektrického rozvodu nebo po výpadku proudu se časovač automaticky resetuje na 0:00 a začne blikat. Stiskněte současně tlačítka a a pak v průběhu 4 sekund nastavte přesný čas pomocí tlačítek a. Tlačítkem přidáváte čas. Tlačítkem snižujete čas. Čas může být také nastaven dvěma následujícími způsoby: 1. Zopakujte předchozí postup. 2. Stiskněte tlačítko a poté pro nastavení času použijte tlačítka a. Ruční ovládání trouby Po nastavení času programátor automaticky nastaví troubu do režimu ručního ovládání. Poznámka: Pro obnovení režimu ručního ovládání z předchozího Automatického, stiskněte tlačítko. Režim zpožděného pečení s přednastavenou délkou pečení Pro tento režim musí být nastavena jak celková doba pečení, tak doba ukončení pečení. Předpokládejme, že hodiny ukazují 10:00: 1. Nastavte knoflík volby režimu do požadované pozice a zvolte teplotu (příklad: konvekční režim trouby při 200 C). 2. Stiskněte tlačítko a nastavte dobu pečení (během 4 sekund) pomocí tlačítek a. Předpokládejme, že délka pečení je nastavena na 30 minut, takže na displeji bude zobrazeno následující: + Pusťte tlačítko a během 4 sekund se znovu zobrazí aktuální čas spolu se symbolem a slovem auto auto. 3. Stiskněte tlačítko a poté pomocí tlačítek = a nastavte čas, ve kterém by měl program skončit. Dejme tomu, že je to čas 13:00. Pokud svítí auto auto, znamená to, že délka doby pečení a čas, ve kterém se pečení ukončí, je naprogramováno v automatickém režimu. V tomto případě se trouba automaticky zapne v 12:30 a vypne po 30 minutách. Když je trouba zapnutá, bude symbol zobrazen po celou dobu pečení. Dobu trvání pečení můžete kdykoli zobrazit stisknutím tlačítka a čas, ve kterém se pečení ukončí, si můžete zobrazit stisknutím tlačítka. Skončení pečení bude oznámeno zvukovým signálem časovače; tento signál vypnete stisknutím jakéhokoli tlačítka kromě tlačítek a. Okamžité zahájení pečení s přednastavenou délkou pečení Pokud naprogramujete pouze délku doby pečení (body 1 a 2 Režim zpožděného pečení s přednastavenou délkou pečení ), bude pečení zahájeno okamžitě. Jak zrušit pečení, které již bylo naprogramováno Stiskněte tlačítko a, pomocí tlačítka nastavte čas na: poté stiskněte tlačítko pro režim ručního ovládání. Funkce časovače (minutníku) Časovač umožňuje nastavení určité doby, která poté bude odpočítávána. Tato funkce nezapíná ani nevypíná troubu; pouze zvukovým signálem oznámí, že uplynul nastavený čas. Po stisknutí tlačítka, se na displeji zobrazí: Poté pomocí tlačítek a nastavte požadovaný čas. Po uvolnění tlačítka začne časovač okamžitě odpočítávat a aktuální čas bude. zobrazen. Vypršení času bude oznámeno zvukovým signálem, který může být vypnut stisknutím jakéhokoli tlačítka (kromě tlačítek a ). V tomto okamžiku symbol zhasne také. Oprava/zrušení údajů Nastavené údaje mohou být kdykoli změněny stisknutím odpovídajícího tlačítka a tlačítek a. Po zrušení údajů o délce doby pečení se automaticky zruší i údaj o času skončení pečení, a naopak. Pokud byla již trouba naprogramována, nebude akceptovat čas skončení pečení, který předchází času zahájení pečení. 4. Po puštění tlačítka se přibližně po 4 sekundách zobrazí aktuální? čas: CZ 6

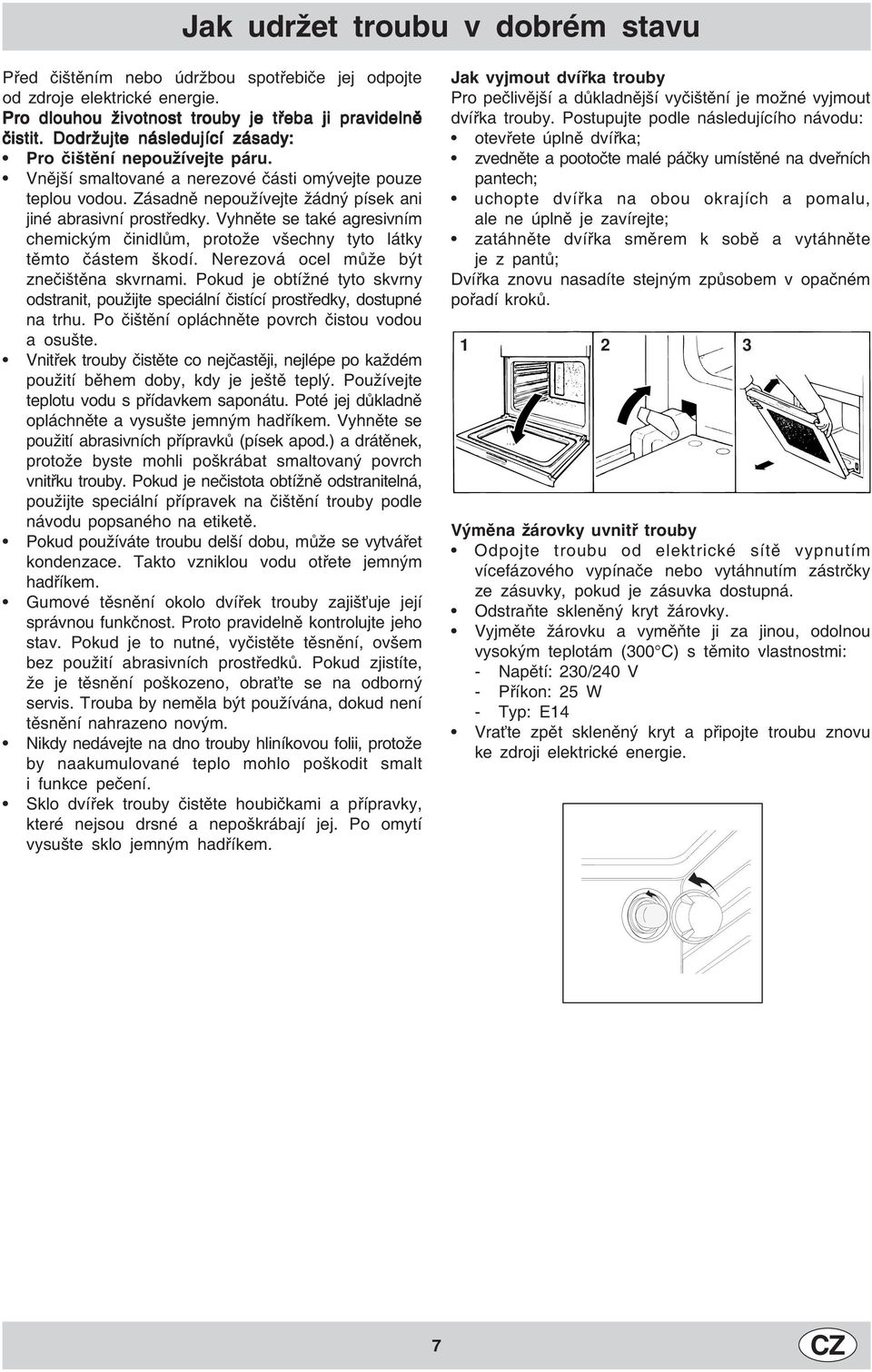

7 Jak udržet troubu v dobrém stavu Před čištěním nebo údržbou spotřebiče jej odpojte od zdroje elektrické energie. Pro dlouhou životnost trouby je třeba ji pravidelně čistit. Dodržujte následující zásady: Pro čištění nepoužívejte páru. Vnější smaltované a nerezové části omývejte pouze teplou vodou. Zásadně nepoužívejte žádný písek ani jiné abrasivní prostředky. Vyhněte se také agresivním chemickým činidlům, protože všechny tyto látky těmto částem škodí. Nerezová ocel může být znečištěna skvrnami. Pokud je obtížné tyto skvrny odstranit, použijte speciální čistící prostředky, dostupné na trhu. Po čištění opláchněte povrch čistou vodou a osušte. Vnitřek trouby čistěte co nejčastěji, nejlépe po každém použití během doby, kdy je ještě teplý. Používejte teplotu vodu s přídavkem saponátu. Poté jej důkladně opláchněte a vysušte jemným hadříkem. Vyhněte se použití abrasivních přípravků (písek apod.) a drátěnek, protože byste mohli poškrábat smaltovaný povrch vnitřku trouby. Pokud je nečistota obtížně odstranitelná, použijte speciální přípravek na čištění trouby podle návodu popsaného na etiketě. Pokud používáte troubu delší dobu, může se vytvářet kondenzace. Takto vzniklou vodu otřete jemným hadříkem. Gumové těsnění okolo dvířek trouby zajišťuje její správnou funkčnost. Proto pravidelně kontrolujte jeho stav. Pokud je to nutné, vyčistěte těsnění, ovšem bez použití abrasivních prostředků. Pokud zjistíte, že je těsnění poškozeno, obraťte se na odborný servis. Trouba by neměla být používána, dokud není těsnění nahrazeno novým. Nikdy nedávejte na dno trouby hliníkovou folii, protože by naakumulované teplo mohlo poškodit smalt i funkce pečení. Sklo dvířek trouby čistěte houbičkami a přípravky, které nejsou drsné a nepoškrábají jej. Po omytí vysušte sklo jemným hadříkem. Jak vyjmout dvířka trouby Pro pečlivější a důkladnější vyčištění je možné vyjmout dvířka trouby. Postupujte podle následujícího návodu: otevřete úplně dvířka; zvedněte a pootočte malé páčky umístěné na dveřních pantech; uchopte dvířka na obou okrajích a pomalu, ale ne úplně je zavírejte; zatáhněte dvířka směrem k sobě a vytáhněte je z pantů; Dvířka znovu nasadíte stejným způsobem v opačném pořadí kroků Výměna žárovky uvnitř trouby Odpojte troubu od elektrické sítě vypnutím vícefázového vypínače nebo vytáhnutím zástrčky ze zásuvky, pokud je zásuvka dostupná. Odstraňte skleněný kryt žárovky. Vyjměte žárovku a vyměňte ji za jinou, odolnou vysokým teplotám (300 C) s těmito vlastnostmi: - Napětí: 230/240 V - Příkon: 25 W - Typ: E14 Vraťte zpět skleněný kryt a připojte troubu znovu ke zdroji elektrické energie. 7 CZ

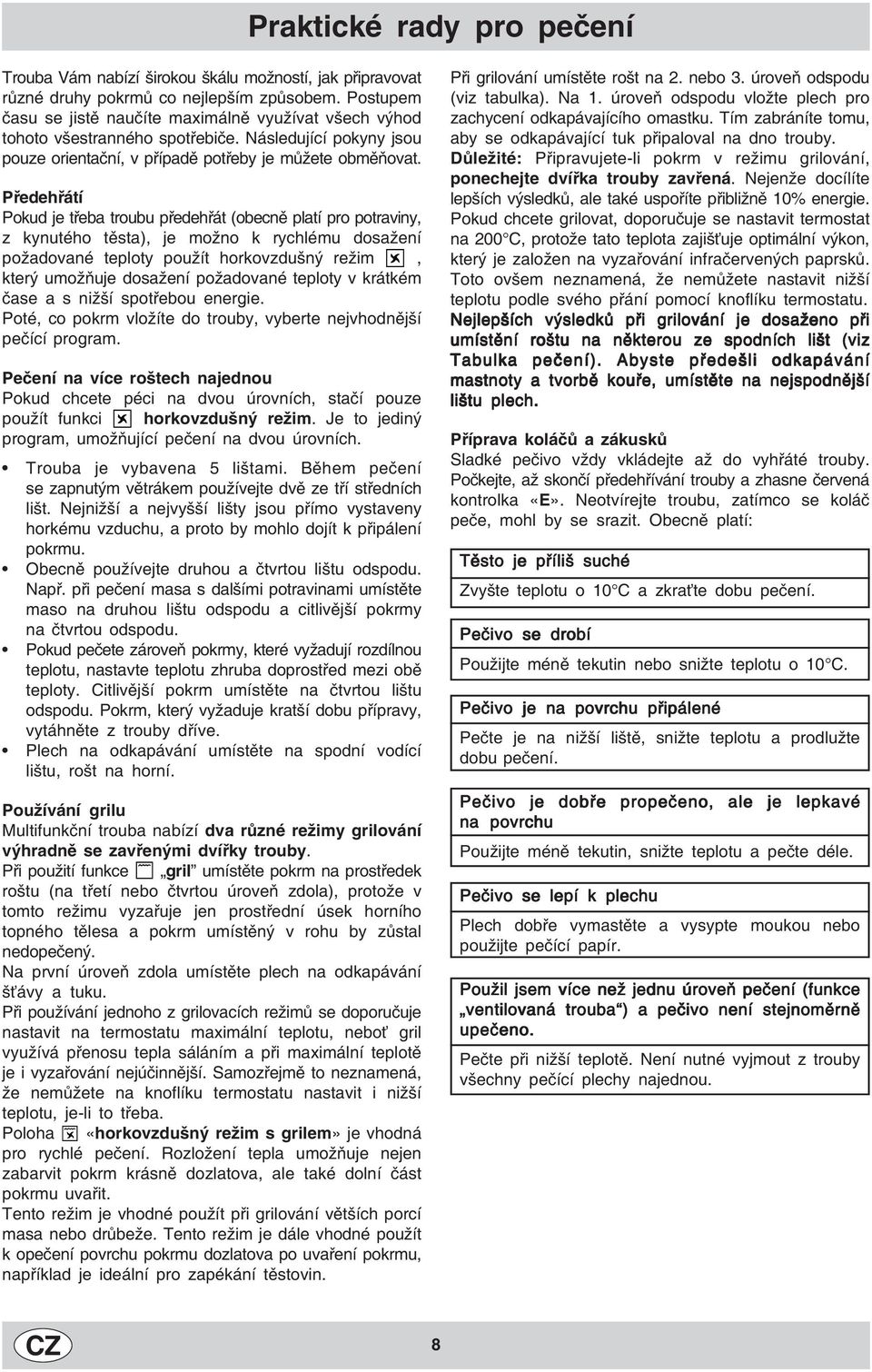

8 Praktické rady pro pečení Trouba Vám nabízí širokou škálu možností, jak připravovat různé druhy pokrmů co nejlepším způsobem. Postupem času se jistě naučíte maximálně využívat všech výhod tohoto všestranného spotřebiče. Následující pokyny jsou pouze orientační, v případě potřeby je můžete obměňovat. Předehřátí Pokud je třeba troubu předehřát (obecně platí pro potraviny, z kynutého těsta), je možno k rychlému dosažení požadované teploty použít horkovzdušný režim b, který umožňuje dosažení požadované teploty v krátkém čase a s nižší spotřebou energie. Poté, co pokrm vložíte do trouby, vyberte nejvhodnější pečící program. Pečení na více roštech najednou Pokud chcete péci na dvou úrovních, stačí pouze použít funkci b horkovzdušný režim. Je to jediný program, umožňující pečení na dvou úrovních. Trouba je vybavena 5 lištami. Během pečení se zapnutým větrákem používejte dvě ze tří středních lišt. Nejnižší a nejvyšší lišty jsou přímo vystaveny horkému vzduchu, a proto by mohlo dojít k připálení pokrmu. Obecně používejte druhou a čtvrtou lištu odspodu. Např. při pečení masa s dalšími potravinami umístěte maso na druhou lištu odspodu a citlivější pokrmy na čtvrtou odspodu. Pokud pečete zároveň pokrmy, které vyžadují rozdílnou teplotu, nastavte teplotu zhruba doprostřed mezi obě teploty. Citlivější pokrm umístěte na čtvrtou lištu odspodu. Pokrm, který vyžaduje kratší dobu přípravy, vytáhněte z trouby dříve. Plech na odkapávání umístěte na spodní vodící lištu, rošt na horní. Používání grilu Multifunkční trouba nabízí dva různé režimy grilování výhradně se zavřenými dvířky trouby. Při použití funkce d gril umístěte pokrm na prostředek roštu (na třetí nebo čtvrtou úroveň zdola), protože v tomto režimu vyzařuje jen prostřední úsek horního topného tělesa a pokrm umístěný v rohu by zůstal nedopečený. Na první úroveň zdola umístěte plech na odkapávání šťávy a tuku. Při používání jednoho z grilovacích režimů se doporučuje nastavit na termostatu maximální teplotu, neboť gril využívá přenosu tepla sáláním a při maximální teplotě je i vyzařování nejúčinnější. Samozřejmě to neznamená, že nemůžete na knoflíku termostatu nastavit i nižší teplotu, je-li to třeba. Poloha e «horkovzdušný režim s grilem» je vhodná pro rychlé pečení. Rozložení tepla umožňuje nejen zabarvit pokrm krásně dozlatova, ale také dolní část pokrmu uvařit. Tento režim je vhodné použít při grilování větších porcí masa nebo drůbeže. Tento režim je dále vhodné použít k opečení povrchu pokrmu dozlatova po uvaření pokrmu, například je ideální pro zapékání těstovin. Při grilování umístěte rošt na 2. nebo 3. úroveň odspodu (viz tabulka). Na 1. úroveň odspodu vložte plech pro zachycení odkapávajícího omastku. Tím zabráníte tomu, aby se odkapávající tuk připaloval na dno trouby. Důležité: Připravujete-li pokrm v režimu grilování, ponechejte dvířka trouby zavřená. Nejenže docílíte lepších výsledků, ale také uspoříte přibližně 10% energie. Pokud chcete grilovat, doporučuje se nastavit termostat na 200 C, protože tato teplota zajišťuje optimální výkon, který je založen na vyzařování infračervených paprsků. Toto ovšem neznamená, že nemůžete nastavit nižší teplotu podle svého přání pomocí knoflíku termostatu. Nejlepších výsledků při grilování je dosaženo při umístění roštu na některou ze spodních lišt (viz Tabulka pečení). Abyste předešli odkapávání mastnoty a tvorbě kouře, umístěte na nejspodnější lištu plech. Příprava koláčů a zákusků Sladké pečivo vždy vkládejte až do vyhřáté trouby. Počkejte, až skončí předehřívání trouby a zhasne červená kontrolka «E». Neotvírejte troubu, zatímco se koláč peče, mohl by se srazit. Obecně platí: Těsto je příliš suché Zvyšte teplotu o 10 C a zkraťte dobu pečení. Pečivo se drobí Použijte méně tekutin nebo snižte teplotu o 10 C. Pečivo je na povrchu připálené Pečte je na nižší liště, snižte teplotu a prodlužte dobu pečení. Pečivo je dobře propečeno, ale je lepkavé na povrchu Použijte méně tekutin, snižte teplotu a pečte déle. Pečivo se lepí k plechu Plech dobře vymastěte a vysypte moukou nebo použijte pečící papír. Použil jsem více než jednu úroveň pečení (funkce ventilovaná trouba ) a pečivo není stejnoměrně upečeno. Pečte při nižší teplotě. Není nutné vyjmout z trouby všechny pečící plechy najednou. CZ 8

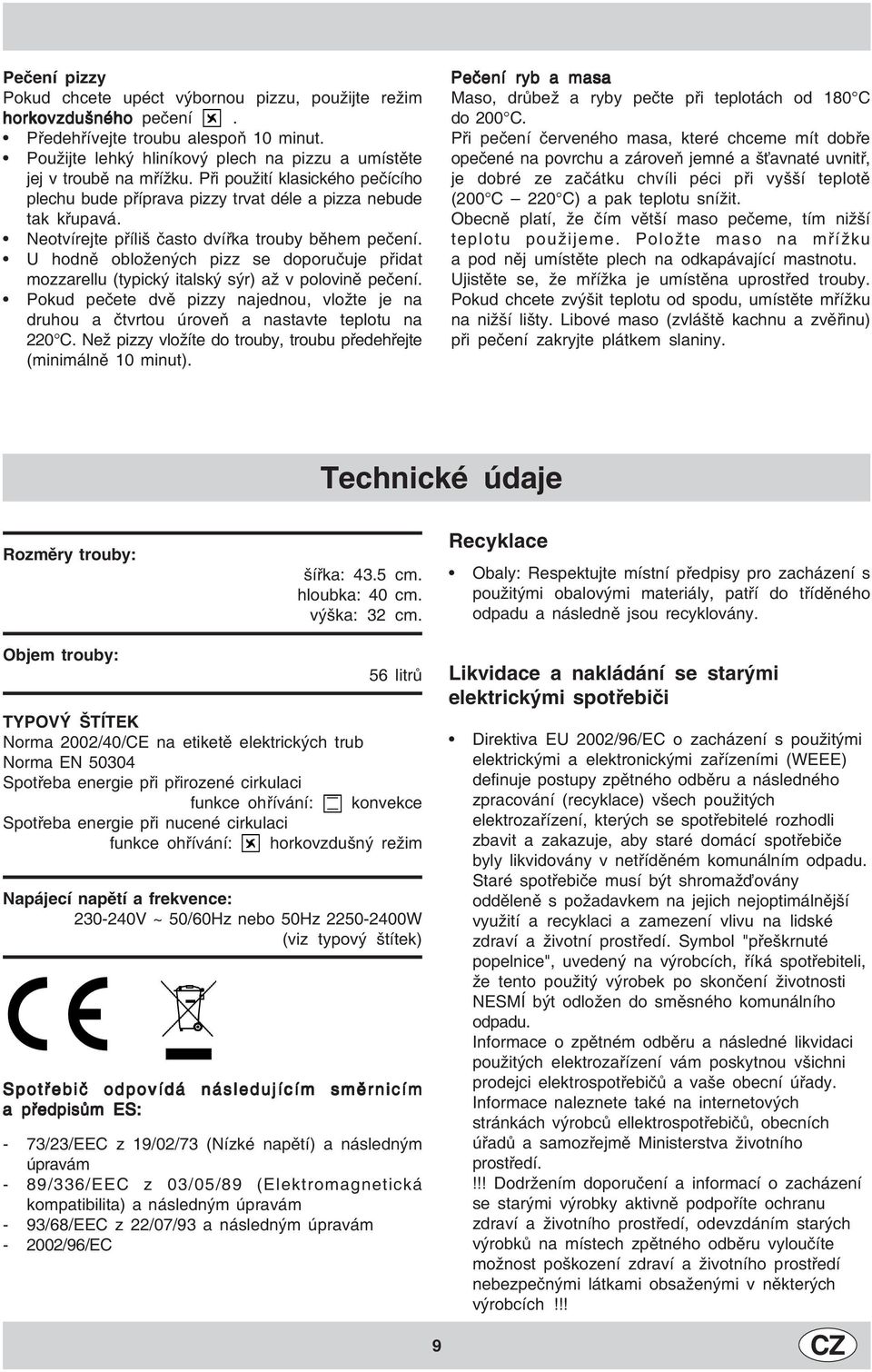

9 Pečení pizzy Pokud chcete upéct výbornou pizzu, použijte režim horkovzdušného pečení b. Předehřívejte troubu alespoň 10 minut. Použijte lehký hliníkový plech na pizzu a umístěte jej v troubě na mřížku. Při použití klasického pečícího plechu bude příprava pizzy trvat déle a pizza nebude tak křupavá. Neotvírejte příliš často dvířka trouby během pečení. U hodně obložených pizz se doporučuje přidat mozzarellu (typický italský sýr) až v polovině pečení. Pokud pečete dvě pizzy najednou, vložte je na druhou a čtvrtou úroveň a nastavte teplotu na 220 C. Než pizzy vložíte do trouby, troubu předehřejte (minimálně 10 minut). Pečení ryb a masa Maso, drůbež a ryby pečte při teplotách od 180 C do 200 C. Při pečení červeného masa, které chceme mít dobře opečené na povrchu a zároveň jemné a šťavnaté uvnitř, je dobré ze začátku chvíli péci při vyšší teplotě (200 C 220 C) a pak teplotu snížit. Obecně platí, že čím větší maso pečeme, tím nižší teplotu použijeme. Položte maso na mřížku a pod něj umístěte plech na odkapávající mastnotu. Ujistěte se, že mřížka je umístěna uprostřed trouby. Pokud chcete zvýšit teplotu od spodu, umístěte mřížku na nižší lišty. Libové maso (zvláště kachnu a zvěřinu) při pečení zakryjte plátkem slaniny. Technické údaje Rozměry trouby: šířka: 43.5 cm. hloubka: 40 cm. výška: 32 cm. Recyklace Obaly: Respektujte místní předpisy pro zacházení s použitými obalovými materiály, patří do tříděného odpadu a následně jsou recyklovány. Objem trouby: 56 litrů TYPOVÝ ŠTÍTEK Norma 2002/40/CE na etiketě elektrických trub Norma EN Spotřeba energie při přirozené cirkulaci funkce ohřívání: a konvekce Spotřeba energie při nucené cirkulaci funkce ohřívání: b horkovzdušný režim Napájecí napětí a frekvence: V ~ 50/60Hz nebo 50Hz W (viz typový štítek) Spotřebič odpovídá následujícím směrnicím a předpisům ES: - 73/23/EEC z 19/02/73 (Nízké napětí) a následným úpravám - 89/336/EEC z 03/05/89 (Elektromagnetická kompatibilita) a následným úpravám - 93/68/EEC z 22/07/93 a následným úpravám /96/EC Likvidace a nakládání se starými elektrickými spotřebiči Direktiva EU 2002/96/EC o zacházení s použitými elektrickými a elektronickými zařízeními (WEEE) definuje postupy zpětného odběru a následného zpracování (recyklace) všech použitých elektrozařízení, kterých se spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí spotřebiče byly likvidovány v netříděném komunálním odpadu. Staré spotřebiče musí být shromažďovány odděleně s požadavkem na jejich nejoptimálnější využití a recyklaci a zamezení vlivu na lidské zdraví a životní prostředí. Symbol "přeškrnuté popelnice", uvedený na výrobcích, říká spotřebiteli, že tento použitý výrobek po skončení životnosti NESMÍ být odložen do směsného komunálního odpadu. Informace o zpětném odběru a následné likvidaci použitých elektrozařízení vám poskytnou všichni prodejci elektrospotřebičů a vaše obecní úřady. Informace naleznete také na internetových stránkách výrobců ellektrospotřebičů, obecních úřadů a samozřejmě Ministerstva životního prostředí.!!! Dodržením doporučení a informací o zacházení se starými výrobky aktivně podpoříte ochranu zdraví a životního prostředí, odevzdáním starých výrobků na místech zpětného odběru vyloučíte možnost poškození zdraví a životního prostředí nebezpečnými látkami obsaženými v některých výrobcích!!! 9 CZ

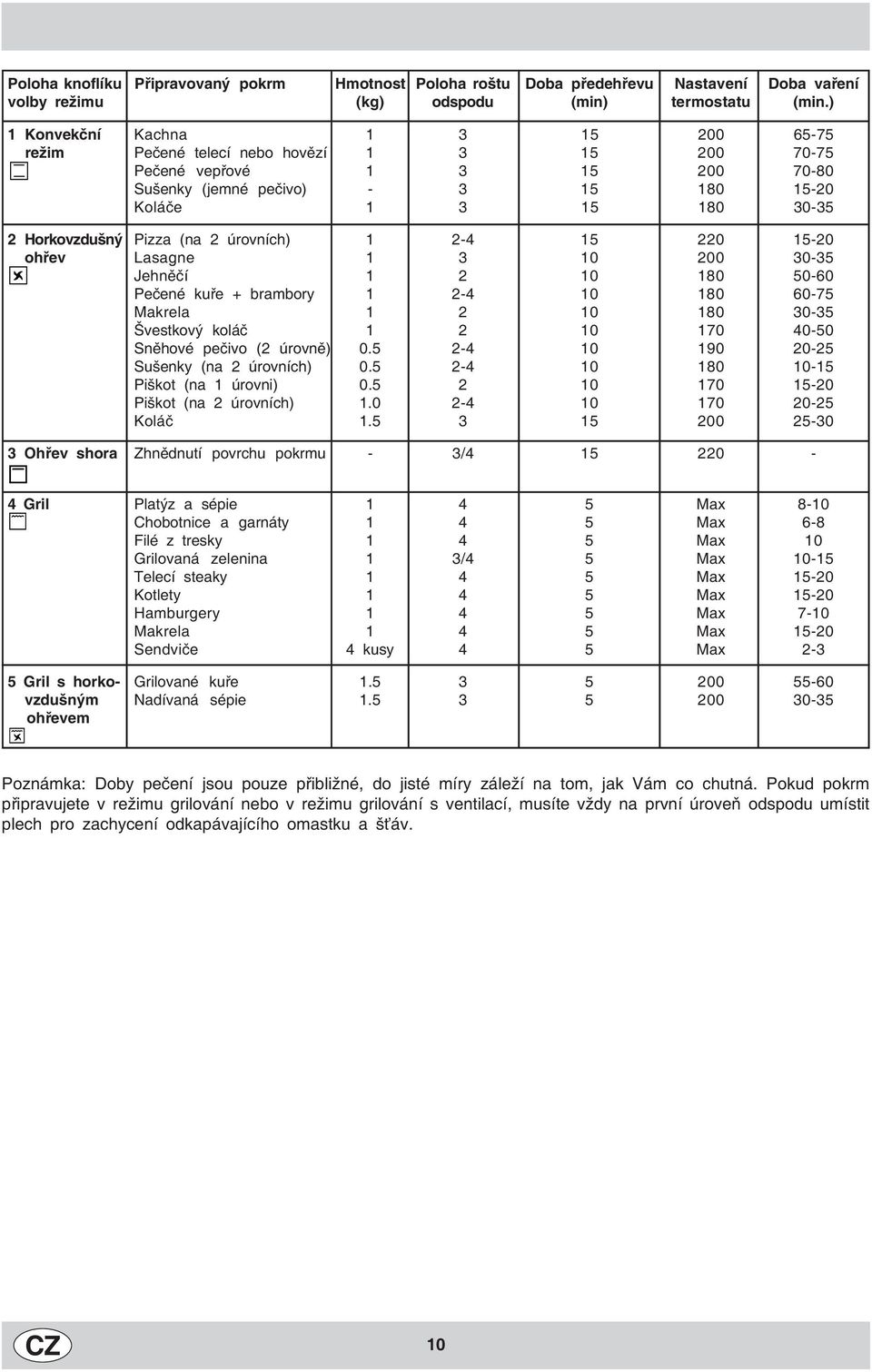

10 Poloha knoflíku Připravovaný pokrm Hmotnost Poloha roštu Doba předehřevu Nastavení Doba vaření volby režimu (kg) odspodu (min) termostatu (min.) 1 Konvekční Kachna režim Pečené telecí nebo hovězí a Pečené vepřové Sušenky (jemné pečivo) Koláče Horkovzdušný Pizza (na 2 úrovních) ohřev Lasagne b Jehněčí Pečené kuře + brambory Makrela Švestkový koláč Sněhové pečivo (2 úrovně) Sušenky (na 2 úrovních) Piškot (na 1 úrovni) Piškot (na 2 úrovních) Koláč Ohřev shora Zhnědnutí povrchu pokrmu - 3/ c 4 Gril Platýz a sépie Max 8-10 d Chobotnice a garnáty Max 6-8 Filé z tresky Max 10 Grilovaná zelenina 1 3/4 5 Max Telecí steaky Max Kotlety Max Hamburgery Max 7-10 Makrela Max Sendviče 4 kusy 4 5 Max Gril s horko- Grilované kuře vzdušným Nadívaná sépie ohřevem e Poznámka: Doby pečení jsou pouze přibližné, do jisté míry záleží na tom, jak Vám co chutná. Pokud pokrm připravujete v režimu grilování nebo v režimu grilování s ventilací, musíte vždy na první úroveň odspodu umístit plech pro zachycení odkapávajícího omastku a šťáv. CZ 10

11 Dodržování bezpečnosti je dobrým zvykem Pro zajištění trvalé účinnosti a bezpečnosti tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Vždy používejte pouze originální náhradní díly. Pokud chcete se spotřebičem pohybovat a chcete se vyhnout zranění a poškození přístroje, vždy použijte speciální držáky, které najdete na bocích trouby. Tento spotřebič je určen k neprofesionálnímu použití v domácnostech a neměl by být opravován neprofesionálem. Tyto instrukce platí pouze pro země, pro které je spotřebič určen a jejichž symboly jsou uvedeny v návodu a v tabulce charakteristik výrobku. Bezpečnosti z elektrického hlediska je dosaženo pouze, pokud je přístroj řádně uzemněn a správně zapojen do zásuvky s funkčním ochranným vodičem tak, jak to vyžadují příslušné předpisy. Během užívání spotřebiče se velmi zahřívají topná tělesa a některé části dvířek trouby. Dejte pozor, abyste se jich nedotkli a ochraňujte také děti před zraněním. Zamezte dětem a postiženým osobám v kontaktu se spotřebičem. Hrozí nebezpečí úrazu. Neměly by: - Ovládat spotřebič obecně. - Přijít do styku s obaly (plastikové sáčky, polystyren, ostré úlomky, ). - Přijít do kontaktu se spotřebičem během nebo bezprostředně po jeho používání, když je ještě horký. - Přijít do styku se spotřebičem, který se po delší dobu nepoužívá (v tomto případě odstraňte všechny nebezpečné části tak, aby nehrozilo žádné nebezpečí úrazu). Čeho se vyvarovat: - Nedotýkejte se spotřebiče mokrýma rukama nebo jinými částmi těla. - Nepřistupujte k němu bez obuvi. - Netahejte za elektrický kabel. - Vyvarujte se špatného nebo nebezpečného používání. - Prostory kolem spotřebiče určené ventilaci a odvádění tepla nesmí nikdy být přikryté. - Elektrický kabel ani elektrické spotřebiče nesmí přijít do styku s horkými částmi trouby. - Nevystavujte spotřebič nepříznivým vnějším vlivům (déšť, slunce). - Nepoužívejte troubu k uskladnění věcí. - Nepoužívejte hořlavé látky v okolí spotřebiče. - Nepoužívejte adaptéry, mnohonásobné zásuvky a/nebo prodlužovací šňůry. - Nepokoušejte se instalovat nebo opravit spotřebič bez pomoci profesionálního technika. Servisní technik musí být přivolán v těchto případech: - Instalace (v souladu s pokyny výrobce) - Špatná funkce spotřebiče. - Propojení přívodu spotřebiče a svorky hlavního vypínače nejsou kompatibilní. Kontaktujte servisní centrum doporučené výrobcem v těchto případech: - Špatný stav spotřebiče po jeho vybalení. - Poškození nebo výměna elektrického kablu. - Porucha spotřebiče a potřeba originálních náhradních dílů. Doporučujeme dodržovat tyto zásady: - Nepoužívejte spotřebiče k jiným účelům než k vaření pokrmů. - Zkontrolujte stav spotřebiče po jeho vybalení. - V případě poruchy a čištění spotřebiče jej odpojte od zdroje elektřiny. - Pokud spotřebič nepoužíváte, odpojte jej od zdroje elektřiny. - Při manipulaci s varným nádobím v troubě používejte ochranné rukavice. - Držátka pro otevírání dvířek se dotýkejte vždy uprostřed, protože okrajové části mohou být horké - Pokud spotřebič nepoužíváte delší dobu, ujistěte se, že jsou regulační knoflíky nastaveny na polohu / o. - Odřízněte elektrický kabel, pokud se rozhodnete spotřebič již více nepoužívat. Výrobce nenese odpovědnost za škody způsobené nesprávnou instalací a používáním spotřebiče. 11 CZ

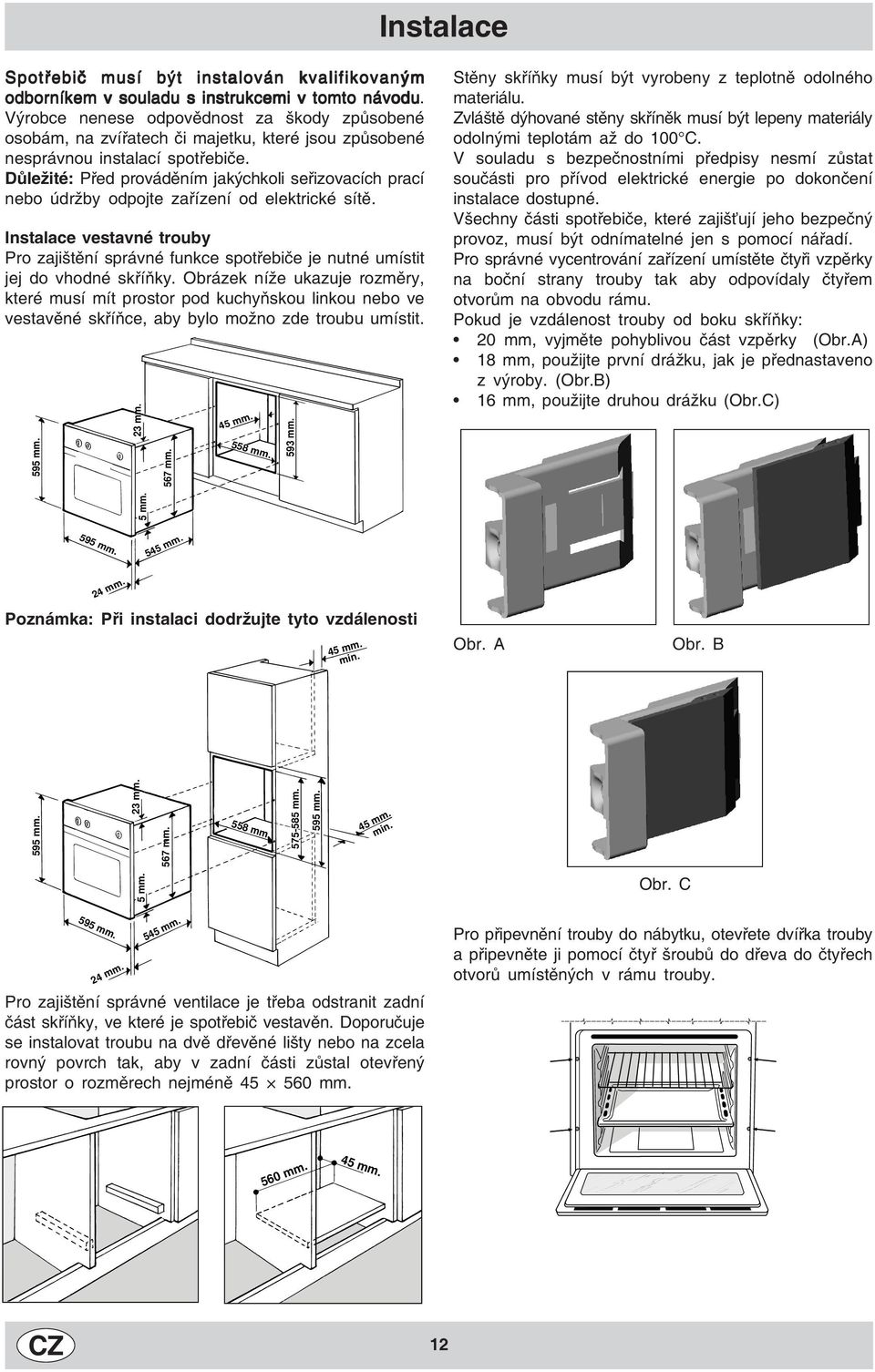

12 Instalace Spotřebič musí být instalován kvalifikovaným odborníkem v souladu s instrukcemi v tomto návodu. Výrobce nenese odpovědnost za škody způsobené osobám, na zvířatech či majetku, které jsou způsobené nesprávnou instalací spotřebiče. Důležité: Před prováděním jakýchkoli seřizovacích prací nebo údržby odpojte zařízení od elektrické sítě. Instalace vestavné trouby Pro zajištění správné funkce spotřebiče je nutné umístit jej do vhodné skříňky. Obrázek níže ukazuje rozměry, které musí mít prostor pod kuchyňskou linkou nebo ve vestavěné skříňce, aby bylo možno zde troubu umístit. 595 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. Stěny skříňky musí být vyrobeny z teplotně odolného materiálu. Zvláště dýhované stěny skříněk musí být lepeny materiály odolnými teplotám až do 100 C. V souladu s bezpečnostními předpisy nesmí zůstat součásti pro přívod elektrické energie po dokončení instalace dostupné. Všechny části spotřebiče, které zajišťují jeho bezpečný provoz, musí být odnímatelné jen s pomocí nářadí. Pro správné vycentrování zařízení umístěte čtyři vzpěrky na boční strany trouby tak aby odpovídaly čtyřem otvorům na obvodu rámu. Pokud je vzdálenost trouby od boku skříňky: 20 mm, vyjměte pohyblivou část vzpěrky (Obr.A) 18 mm, použijte první drážku, jak je přednastaveno z výroby. (Obr.B) 16 mm, použijte druhou drážku (Obr.C) 5 mm. 595 mm. 545 mm. 24 mm. Poznámka: Při instalaci dodržujte tyto vzdálenosti 45 mm. min. Obr. A Obr. B 5 mm. 595 mm. 23 mm. 567 mm. 558 mm mm. 595 mm. 45 mm. min. Obr. C 595 mm. 24 mm. 545 mm. Pro zajištění správné ventilace je třeba odstranit zadní část skříňky, ve které je spotřebič vestavěn. Doporučuje se instalovat troubu na dvě dřevěné lišty nebo na zcela rovný povrch tak, aby v zadní části zůstal otevřený prostor o rozměrech nejméně mm. Pro připevnění trouby do nábytku, otevřete dvířka trouby a připevněte ji pomocí čtyř šroubů do dřeva do čtyřech otvorů umístěných v rámu trouby. 560 mm. 45 mm. CZ 12

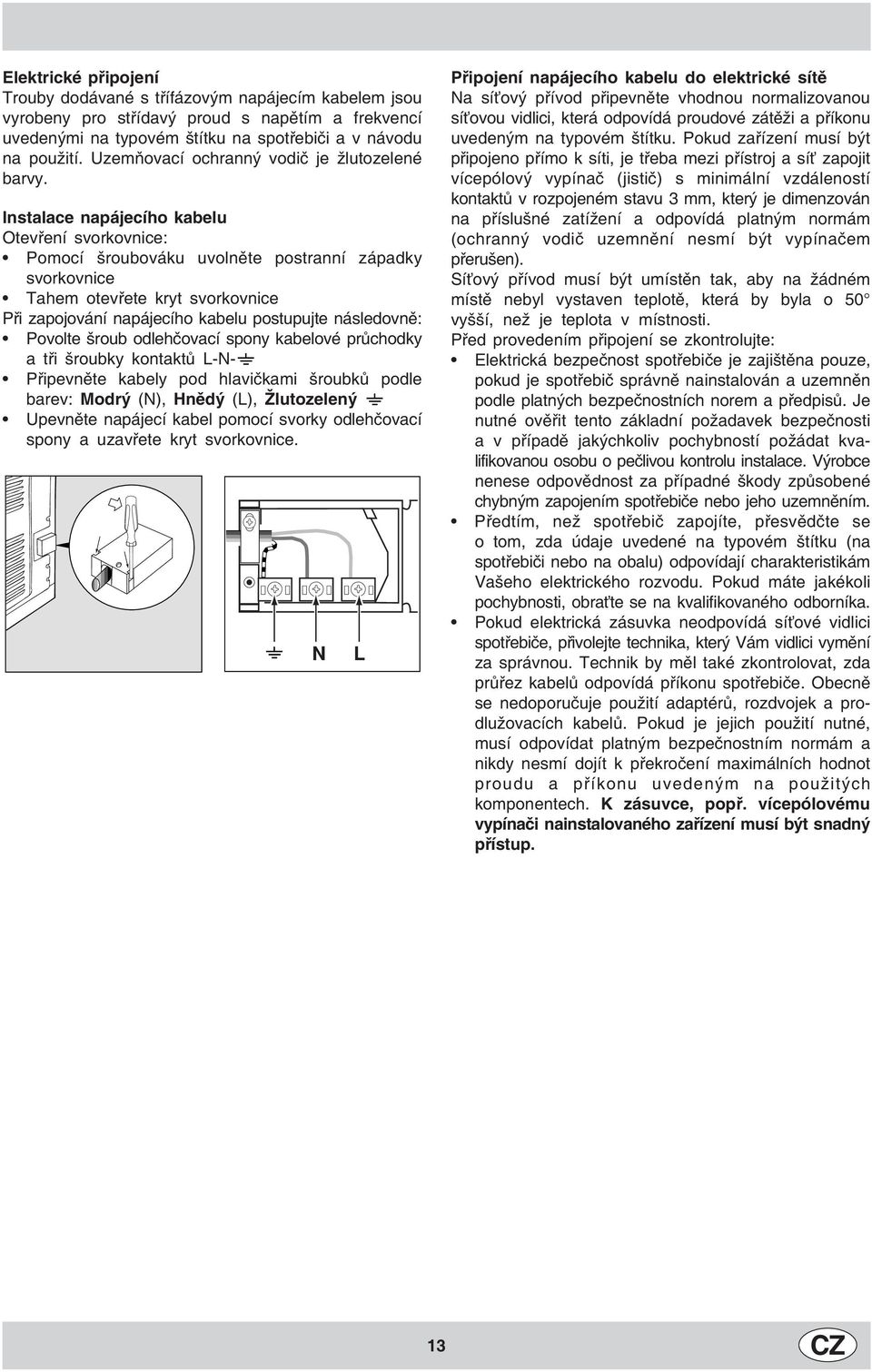

13 Elektrické připojení Trouby dodávané s třífázovým napájecím kabelem jsou vyrobeny pro střídavý proud s napětím a frekvencí uvedenými na typovém štítku na spotřebiči a v návodu na použití. Uzemňovací ochranný vodič je žlutozelené barvy. Instalace napájecího kabelu Otevření svorkovnice: Pomocí šroubováku uvolněte postranní západky svorkovnice Tahem otevřete kryt svorkovnice Při zapojování napájecího kabelu postupujte následovně: Povolte šroub odlehčovací spony kabelové průchodky a tři šroubky kontaktů L-N-6 Připevněte kabely pod hlavičkami šroubků podle barev: Modrý (N), Hnědý (L), Žlutozelený 6 Upevněte napájecí kabel pomocí svorky odlehčovací spony a uzavřete kryt svorkovnice. N L Připojení napájecího kabelu do elektrické sítě Na síťový přívod připevněte vhodnou normalizovanou síťovou vidlici, která odpovídá proudové zátěži a příkonu uvedeným na typovém štítku. Pokud zařízení musí být připojeno přímo k síti, je třeba mezi přístroj a síť zapojit vícepólový vypínač (jistič) s minimální vzdáleností kontaktů v rozpojeném stavu 3 mm, který je dimenzován na příslušné zatížení a odpovídá platným normám (ochranný vodič uzemnění nesmí být vypínačem přerušen). Síťový přívod musí být umístěn tak, aby na žádném místě nebyl vystaven teplotě, která by byla o 50 vyšší, než je teplota v místnosti. Před provedením připojení se zkontrolujte: Elektrická bezpečnost spotřebiče je zajištěna pouze, pokud je spotřebič správně nainstalován a uzemněn podle platných bezpečnostních norem a předpisů. Je nutné ověřit tento základní požadavek bezpečnosti a v případě jakýchkoliv pochybností požádat kvalifikovanou osobu o pečlivou kontrolu instalace. Výrobce nenese odpovědnost za případné škody způsobené chybným zapojením spotřebiče nebo jeho uzemněním. Předtím, než spotřebič zapojíte, přesvědčte se o tom, zda údaje uvedené na typovém štítku (na spotřebiči nebo na obalu) odpovídají charakteristikám Vašeho elektrického rozvodu. Pokud máte jakékoli pochybnosti, obraťte se na kvalifikovaného odborníka. Pokud elektrická zásuvka neodpovídá síťové vidlici spotřebiče, přivolejte technika, který Vám vidlici vymění za správnou. Technik by měl také zkontrolovat, zda průřez kabelů odpovídá příkonu spotřebiče. Obecně se nedoporučuje použití adaptérů, rozdvojek a prodlužovacích kabelů. Pokud je jejich použití nutné, musí odpovídat platným bezpečnostním normám a nikdy nesmí dojít k překročení maximálních hodnot proudu a příkonu uvedeným na použitých komponentech. K zásuvce, popř. vícepólovému vypínači nainstalovaného zařízení musí být snadný přístup. 13 CZ

14 Poznámky CZ 14

15 Poznámky 15 CZ

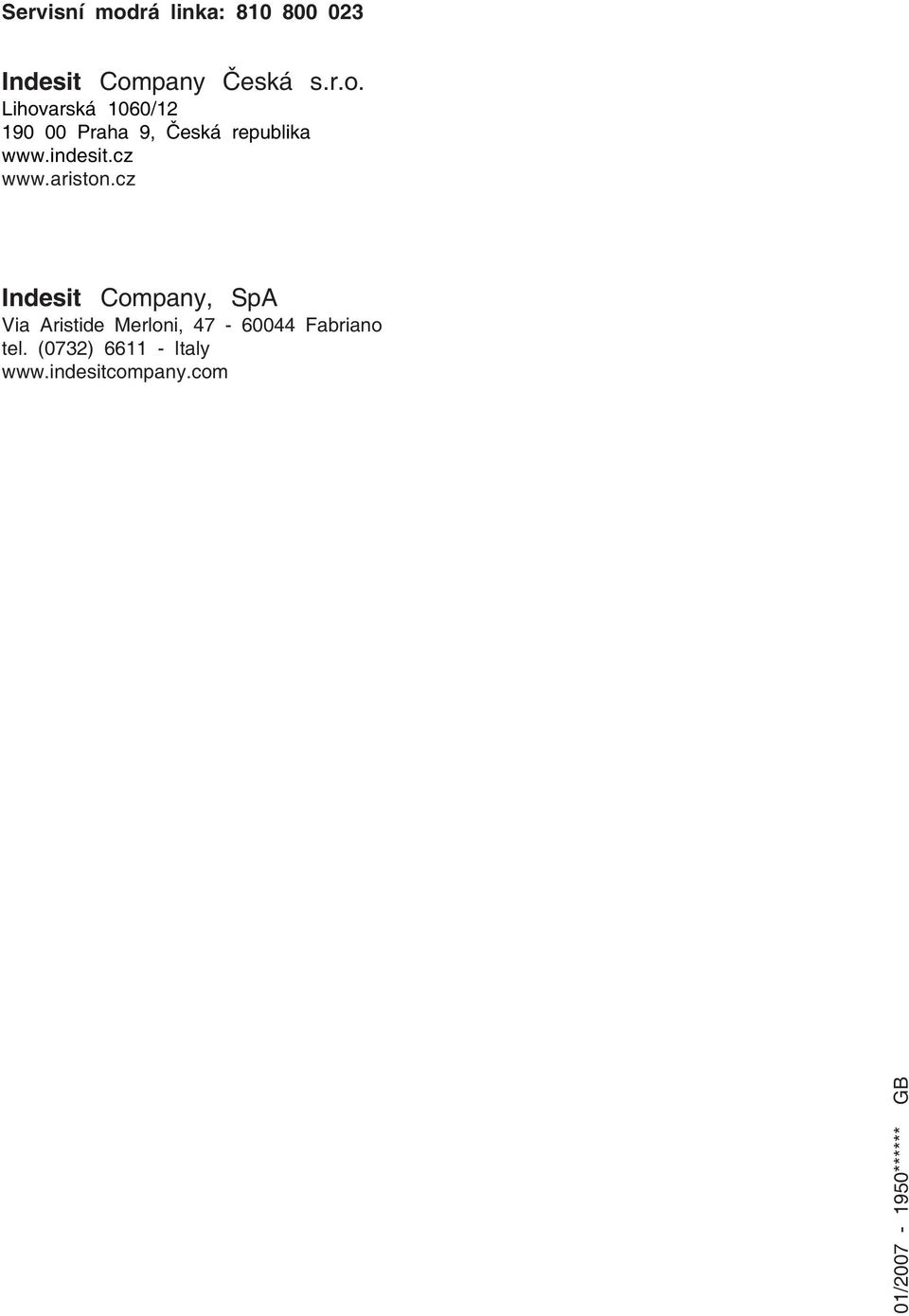

16 Servisní modrá linka: Indesit Company Česká s.r.o. Lihovarská 1060/ Praha 9, Česká republika Indesit Company, SpA Via Aristide Merloni, Fabriano tel. (0732) Italy 01/ ****** GB
