1 STŘEŠNÍ KRYTINA FALCOVANÁ ELEGANT MONTÁŽNÍ INSTRUKCE w w w.b a lex.e u

2 FALCOVANÁ KRYTINA ELEGANT OBSAH POPIS PRODUKTU 3 TECHNICKÉ PARAMETRY 3 INFORMACE 4 BALENÍ 4 DOPRAVA 4 VYKLÁDKA 4 SKLADOVÁNÍ PLECHU 5 BEZPEČNOST PRÁCE 5 POHYB PO KRYTINĚ 5 ZAMĚŘENÍ STŘEŠNÍHO PLÁŠTĚ 6 MONTÁŽNÍ NÁVOD 6 SPOJOVACÍ MATERIÁL 6 ŘEZÁNÍ 7 ODVĚTRÁNÍ STŘEŠNÍHO PLÁŠTĚ 7 STŘEŠNÍ MEMBRÁNA A SYSTÉM POKLÁDKY 7 SMĚR POKLÁDKY STŘEŠNÍ FALCOVANÉ KRYTINY ELEGANT 8 MONTÁŽ STŘEŠNÍ KRYTINY ZAČÍNÁ INSTALACÍ NADOKAPNÍHO PÁSU. 8 MONTÁŽ STŘEŠNÍ KRYTINY 8 PŘIPEVNĚNÍ STŘEŠNÍ KRYTINY ELEGANT 9 SPOJENÍ PÁSŮ KRYTINY PO DÉLCE 10 ÚŽLABÍ 11 ŠTÍT BUDOVY 13 HŘEBEN 13 KLEMPÍŘSKÉ PRVKY KE STŘEŠNÍ KRYTINĚ ELEGANT 14 BEZPEČNOSTNÍ PRVKY STŘEŠNÍHO PLÁŠTĚ 14 DETAILY STŘEŠNÍCH ČÁSTÍ PŘI POUŽITÍ KRYTINY ELEGANT

3 POPIS PRODUKTU Falcovaná krytina ELEGANT je výrobek spojující tradice s moderními prvky v současné architektuře moderních i historických budov. Falcovaná krytina ELEGANT je nákladově efektivní, trvanlivá a univerzální. Může být použita při velmi nízkém sklonu střechy (minimálně 14%) a složitější střešní konstrukci. Nevyžaduje použití drahých prvků střešní konstrukce, jako je tomu v případě alternativních zastřešení. Instalace Falcované krytiny Elegant je rychlá a snadná díky speciální montážní technice pomocí zaklapávacích zámků. TECHNICKÉ PARAMETRY CHARAKTERISTIKA STŘEŠNÍ KRYTINA FALCOVANÁ ELEGANT SE SKRYTÝM SPOJEM STŘEŠNÍ KRYTINA FALCOVANÁ ELEGANT S PŘIZNANÝM SPOJEM Šířka krytí [mm] * * * * Výška profi lovaného zámku [mm] Maximální délka [mm] Tloušťka plechu 0.50, 0.60, 0.70 Druh oceli S250GD - S280GD + Z275, titan-zinek, nerez Povrchová úprava polyester, polyester mat Perla, HDP polyester mat, pozink Barvy paleta barev Balex Metal Profilace dvojitá linie, dvojitá linie úzká, jedna linie Hmotnost 4,5 kg/m 2 Dle normy CE dle PN-EN 14782:2008, PN-EN 14483:2008 Minimální spád střechy(spoj) 8 (14%) TABULKA 1. * Dostupné v titan-zinku. Střešní falcovanou krytinu ELEGANT dodává Balex Metal ve dvou variantách dle systému kotvení: se skrytým spojem speciálně tvarovaný zámek schová kotvící materiál krytiny do konstrukce střechy (Obr 1.) s přiznaným spojem (Obr 2.) OBR. 1. ZÁMEK STŘEŠNÍ KRYTINY ELEGANT SE SKRYTÝM SPOJEM OBR. 2. ZÁMEK STŘEŠNÍ KRYTINY ELEGANT S PŘIZNANÝM SPOJEM 3

4 FALCOVANÁ KRYTINA ELEGANT INFORMACE BALENÍ Krytina Elegant je balena v paletách, v nichž jsou pásy naskládané na sebe. Jedna paleta obsahuje v závislosti na délce určitý počet střešních panelů Panely s šířkou větší než 0.50 m, délka do 4 m - 70 ks Panely s šířkou větší než 0.50 m, délka přes 4 m - 50 ks Panely - užší než 0.50 m jsou jednotlivě balené Pro zajištění materiálu, v nichž je počet pásů menší než maximální, je balíček doplněn o hmotné zabezpečení. OBR. 3. PALETA NA STŘEŠNÍ KRYTINU DOPRAVA Hlavním prostředkem jsou nákladní vozy skříňové nebo s návěsem, který umožňuje nakládku z obou stran vozu. Doporučené jsou tyto technické podmínky vozidel, určených pro přepravu krytiny: skříň s plachtou Box musí být podepřen po celé délce Pásy pro zajištění materiálu by měly být umístěny na paletě (napnutí přes plechy může způsobit deformaci plechu). OBR. 4. TRANSPORT STŘEŠNÍ KRYTINY VYKLÁDKA Aby se zabránilo poškození plechů při vykládce, doporučuje se použít traverzu nebo vysokozdvižný vozík. OBR.5. VYKLÁDKA KRYTINY JEŘÁBEM Při použití traverzy musí být pásy umístěny na podporách palety. V případě ruční vykládky je zakázáno posunovat plechy jeden po druhém nebo po podkladu. Toto vede k trvalému poškození organického povlaku a nepříznivě ovlivňuje vzhled krytiny. Při ruční vykládce, používejte ochranné rukavice. Doporučuje se zachovat princip vykládání na každé 2,50m délky plechu 1 osoba na vykládku. Aby se zabránilo prohnutí plechů a jejich poškození. < 2,50 m 2,50 5,50 m OBR. 6. MANIPILACE S KRYTINOU 4

5 SKLADOVÁNÍ PLECHU Doporučuje se skladovat v kryté, uzavřené a větrané místnosti, daleko od hnojiv, kyseliny, louhu, soli a jiných agresivních látek. Skladování není povoleno bez krycí vrstvy. Plechy by měly být umístěny na podkladkách, ne méně než 250 mm nad terénem nebo uloženy ve výrobním balení po předchozím odstranění ochranné folie. Skladování je povoleno maximálně dvou balení na sobě, uložené pod úhlem tak, aby byl zajištěn řádný odvod vody. V případě krátkodobého skladování pod plachtou (max. dva týdny) je nutné zajistit volné proudění vzduchu. Je-li doba skladování delší než dva týdny, měly by být desky umístěny v řádně větrané místnosti a nechané odkryté, s volným přístupem vzduchu ke všem vrstvám. Nedodržení těchto pokynů může vést k odbarvení povrchové vrstvy, tzv. "bílé rzi", a také ztráty nároku na záruku. Je zakázáno chodit po skladovaných plechách a pokládání dalších předmětů. OBR.7. SKLADOVÁNÍ STŘEŠNÍ KRYTINY ELEGANT POZNÁMKA Ochranná fólie musí být odstraněna nejpozději do 3 týdnů od data výroby uvedeného na obalu. V opačném případě se může trvale přilepit k povrchu krytiny. MONTÁŽNÍ NÁVOD V manuálu popsané způsoby montáže jsou jako příklad, a jejich použití pro různé typy střechy mohou vyžadovat úpravu. V případě dotazů, se prosím informujte svého projektanta nebo obchodního zástupce. Více informací na BEZPEČNOST PRÁCE Při každé práci na střeše, a to jak montáži a měření je nutné dodržovat základní bezpečnostní pravidla. POHYB PO STŘEŠNÍ KRYTINĚ ELEGANT Chození po plechu jen mezi profilacemi. Nechoďte po profilovaných místech! K chození po krytině, používejte pouze měkkou botu, která by měla být očištěna pokaždé, než vstoupíte na krytinu (zejména od kovových pilin). Instalace by měla být plánovaná tak, aby pohyb po krytině byl minimalizován. OBR.8. POHYB PO KRYTINĚ 5

6 FALCOVANÁ KRYTINA ELEGANT ZAMĚŘENÍ STŘEŠNÍHO PLÁŠTĚ Střešní konstrukce jsou často složité, proto Balex Metal doporučuje montáž kvalifikovaným a proškoleným montážníkem. Pokud se zákazník rozhodne pro vlastní zaměření a montáž střechy, měl by mít základní technické znalosti a vše konzultovat s odborníkem. L W Aby bylo možné dodat správné délky krytiny je nutné vše zaměřit jako na Obr Nejdříve je nutné zaměřit délku L střešního pláště po spádu, abychom měli potřebnou délku střešní krytiny. 2. Druhý rozměr určuje šířku střešní roviny W. To určuje délku latí, a vydělením její hodnoty o šířku krytí jednoho pásu, nám určí počet pásů střešní krytiny na dané ploše. Měření se musí provádět na základě rozměrů hotového krovu, neboť rozměry střešní konstrukce se mohou lišit od rozměrů projektu. Naše firma zpracuje na základě zaměření kladečský plán a zpracuje nabídku včetně klempířských prvků a příslušenství. Rozměr latí závisí na rozteči a vzdálenosti krokví. Čím větší je tato vzdálenost, tím větší musí průřez latí být. (Tabulka 2) Doporučená vzdálenost mezi latěmi je 250 mm. OBR. 9. ROZMĚRY STŘEŠNÍHO PLÁŠŤĚ L délka střešního pláště W šířka střešního pláště VZDÁLENOST MEZI LATĚMI (PŘI TL. PLECHU 0,50 MM) [MM] 250 TABULKA 2. VZDÁLENOST MEZI KROKVEMI [MM] ROZMĚR LATÍ [MM] SPOJOVACÍ MATERIÁL K montáži střešní krytiny Elegant jsou používány samořezné šrouby s plochou hlavou (obr. 10A a 10C). Tento typ uchycení umožňuje práci při změnách teploty. Pro montáž střešních panelů s viditelným spojem Elegant, klempířských prvků, úžlabí jsou použity samořezné šrouby TEX (OBR.10B). Šrouby musí být instalovány pomocí vrtačky s nastavením otáček. Při šroubování věnujte pozornost k nastavení upínací síly tak, aby nevyvolávala zničení podložky EPDM. Podložka EPDM by měla mírně přesahovat horní hrany ocelových podložek. Spojení dvou plechů krytiny nebo k instalaci klempířských prvků je doporučeno pomocí trhacích vodotěsných nýtů. Při pokrytí z nerezové oceli a titanzinku je nutné použit nerezové šrouby. A B C Samovrtný šroub s plochou hlavou Farmářský šroub do dřeva s průřezem do 1,50 mm Montážní šroub do dřeva s plochou hlavou OBR. 10. SPOJOVACÍ MATERIÁL URČENÝ K MONTÁŽI STŘEŠNÍ KRYTINY ELEGANT 6

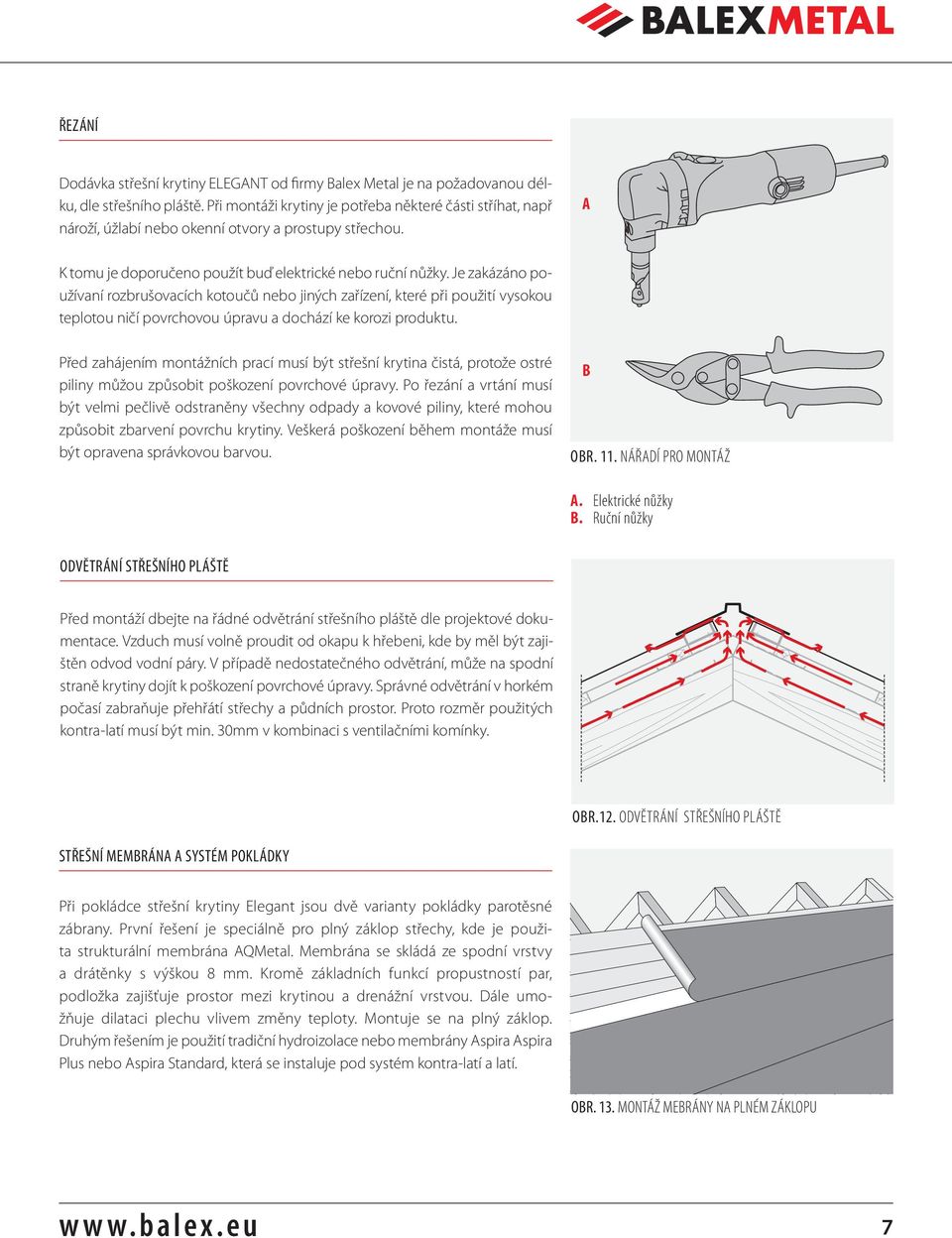

7 ŘEZÁNÍ Dodávka střešní krytiny ELEGANT od firmy Balex Metal je na požadovanou délku, dle střešního pláště. Při montáži krytiny je potřeba některé části stříhat, např nároží, úžlabí nebo okenní otvory a prostupy střechou. A K tomu je doporučeno použít buď elektrické nebo ruční nůžky. Je zakázáno používaní rozbrušovacích kotoučů nebo jiných zařízení, které při použití vysokou teplotou ničí povrchovou úpravu a dochází ke korozi produktu. Před zahájením montážních prací musí být střešní krytina čistá, protože ostré piliny můžou způsobit poškození povrchové úpravy. Po řezání a vrtání musí být velmi pečlivě odstraněny všechny odpady a kovové piliny, které mohou způsobit zbarvení povrchu krytiny. Veškerá poškození během montáže musí být opravena správkovou barvou. B OBR. 11. NÁŘADÍ PRO MONTÁŽ A. Elektrické nůžky B. Ruční nůžky ODVĚTRÁNÍ STŘEŠNÍHO PLÁŠTĚ Před montáží dbejte na řádné odvětrání střešního pláště dle projektové dokumentace. Vzduch musí volně proudit od okapu k hřebeni, kde by měl být zajištěn odvod vodní páry. V případě nedostatečného odvětrání, může na spodní straně krytiny dojít k poškození povrchové úpravy. Správné odvětrání v horkém počasí zabraňuje přehřátí střechy a půdních prostor. Proto rozměr použitých kontra-latí musí být min. 30mm v kombinaci s ventilačními komínky. OBR.12. ODVĚTRÁNÍ STŘEŠNÍHO PLÁŠTĚ STŘEŠNÍ MEMBRÁNA A SYSTÉM POKLÁDKY Při pokládce střešní krytiny Elegant jsou dvě varianty pokládky parotěsné zábrany. První řešení je speciálně pro plný záklop střechy, kde je použita strukturální membrána AQMetal. Membrána se skládá ze spodní vrstvy a drátěnky s výškou 8 mm. Kromě základních funkcí propustností par, podložka zajišťuje prostor mezi krytinou a drenážní vrstvou. Dále umožňuje dilataci plechu vlivem změny teploty. Montuje se na plný záklop. Druhým řešením je použití tradiční hydroizolace nebo membrány Aspira Aspira Plus nebo Aspira Standard, která se instaluje pod systém kontra-latí a latí. OBR. 13. MONTÁŽ MEBRÁNY NA PLNÉM ZÁKLOPU 7

8 FALCOVANÁ KRYTINA ELEGANT SMĚR POKLÁDKY STŘEŠNÍ FALCOVANÉ KRYTINY ELEGANT Střešní krytina Elegant může být instalována v každém směru. Ve svém rozhodnutí, je nejlépe se řídit převládajícím směrem větru vyskytujícím se v okolním prostředí. Pro zajištění nejvyšší těsnosti krytiny, plechy klademe v opačném směru ke směru větru. (OBR.14) směr pokládky krytiny převládající směr větru MONTÁŽ STŘEŠNÍ KRYTINY ZAČÍNÁ INSTALACÍ NADOKAPNÍHO PÁSU. OBR.14. SMĚR POKLÁDKY STŘEŠNÍ KRYTINY Nadokapní pás je umístěn přímo v linii okapové hrany, nejprve se přichytí s pozinkovanými hřebíky nebo šrouby s plochou hlavou do první latě. Po kontrole roviny je šrouby připevněn celý pás. Pokud délka střechy vyžaduje napojení nadokapních pásů je nutné je překládat cca 5cm. V případě, že je laťování provedeno z oceli, je nutné kvůli odhlučnění (proti dešti a větru) na podpory nalepit polyuretanovou pásku PES. OBR.15. MONTÁŽ NADOKAPNÍHO PLECHU MONTÁŽ STŘEŠNÍ KRYTINY Střešní krytinu montujeme kolmo k okapové hraně. První pás má být položen, tak aby lícoval s hranou nadokapního plechu pak přichyťte pás samořezným šroubem s plochou hlavou do první latě, v dolním rohu krytiny. Při montáži prvního střešního panelu bychom měli věnovat zvláštní pozornost na pozici panelu v pravém úhlu k okapové hraně. To nám usnadní správné sestavení ostatních panelů střešního pláště. OBR.16. POKLÁDKA STŘEŠNÍ KRYTINY ELEGANT Pravý úhel (90 ) lze určit pomocí pravoúhlého trojúhelníku. 90 OBR.17. ULOŽENÍ PRVNÍHO PÁSU STŘEŠNÍ KRYTINY 8

9 Po srovnání panelu do pravého úhlu, se vnitřní část panelu připevňuje pomocí šroubů na každé latě. Zakončení posledního panelu je řešeno až před montáží závětrné lišty. Do této doby by měl panel být přichycen tak, aby byl zabezpečený tak aby nebyl podfouknutý větrem. PŘIPEVNĚNÍ STŘEŠNÍ KRYTINY ELEGANT OBR.18. PŘICHYCENÍ PANELU DO LATÍ Panel se přichycuje šroubem s plochou hlavou na střed díry. Šrouby na nadokapním plechu zajišťují správnou polohu klempířského prvku. Utáhněte šrouby tak, aby plechy měly prostor při roztažnosti vlivem teploty. Kotvení krytiny do latí musí být v souladu s těmito předpoklady (obr. 20): První a poslední dva nestřihané pásy jsou kotveny do každé latě na kraji střešního pásu krytiny Elegant Pásy v ploše jsou kotveny tak, že do prvních tří latí a následně do každé druhé latě OBR.19. PŘICHYCENÍ PANELU U OKAPU Tato pravidla platí v sestavě budov umístěných v přízemí na nejkratší horizontální rozměr ne více než 12 metrů a výšky budovy nepřesahující 15 m. V ostatních případech je nutno konzultovat s projektantem určení vzdálenosti mezi latěmi a počet kotvící šroubů a jejich umístění. Další pásy plechu montujeme zaklapnutím panelu do zámku ve směru od okapu k hřebenu. OBR.20. PŘICHYCENÍ PANELŮ DO LATÍ OBR.21. POKLÁDKA DALŠÍCH PÁSŮ KRYTINY 9

10 FALCOVANÁ KRYTINA ELEGANT Po zaklapnutí zámku je nutné pásy opatrně srovnat u okapové hrany tak, aby byly v jedné linii. K tomuto účelu je možné použít gumové kladivo. Kotvení pásu se již provádí dle předchozích pokynů do latí v místech určení. SPOJENÍ PÁSŮ KRYTINY PO DÉLCE OBR.22. SROVNÁNÍ PÁSŮ U OKAPOVÉ HRANY Když je délka střešní plochy po spádu větší jak 7 m, dochází k tomu, že jsou pásy rozděleny a spojovány po délce. Přesah dvou pásů krytiny (parametr B na OBR.23.) je odvozen v závislosti od sklonu střechy,min. 200 mm pro úhel větší než 15º nebo min. 400 mm pro úhel do 15º. B V případech kdy je na střešním plášti více spojů je nutné tyto spoje rozmístit dle OBR.22. Vzdálenost mezi spoji musí být min.700mm. OBR.23. PŘESAH VE SPOJENÍ PÁSŮ PO DÉLCE V místech spoje po délce je nutné odstranit zámky u dolního pásu krytiny (obr. 26.). Odstranění zámku znamená vystřižení vnější části u obou hran dolního pásu krytiny, v délce přesahu. 8 7 OBR. 24. ROZLOŽENÍ SPOJŮ V PLOŠE STŘECHY 3 OBR. 25. PRŮŘEZ PANELEM V MÍSTĚ SPOJE OBR. 26. VYSTŘIŽENÍ ZÁMKU U DOLNÍHO PÁSU 10

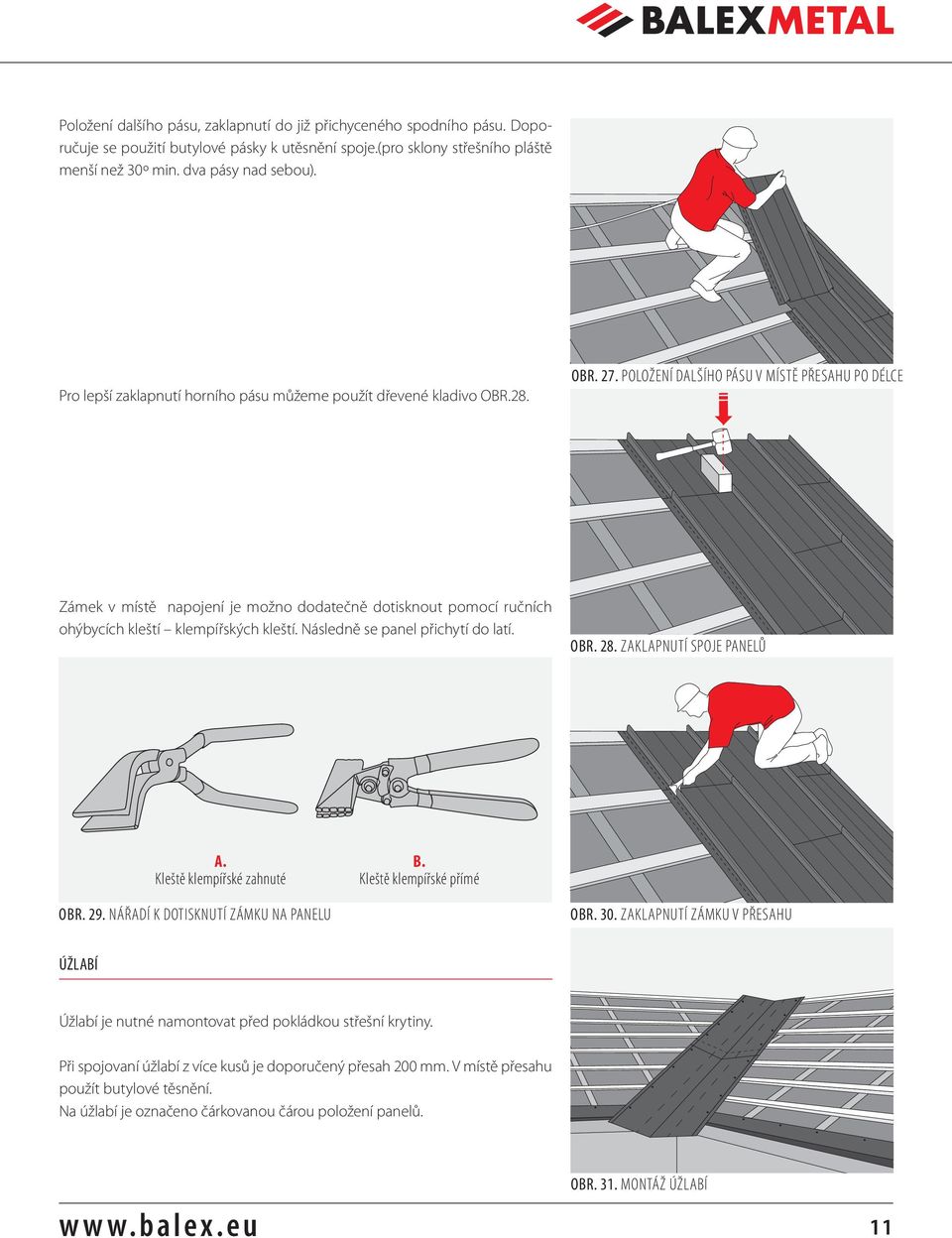

11 Položení dalšího pásu, zaklapnutí do již přichyceného spodního pásu. Doporučuje se použití butylové pásky k utěsnění spoje.(pro sklony střešního pláště menší než 30º min. dva pásy nad sebou). Pro lepší zaklapnutí horního pásu můžeme použít dřevené kladivo OBR.28. OBR. 27. POLOŽENÍ DALŠÍHO PÁSU V MÍSTĚ PŘESAHU PO DÉLCE Zámek v místě napojení je možno dodatečně dotisknout pomocí ručních ohýbycích kleští klempířských kleští. Následně se panel přichytí do latí. OBR. 28. ZAKLAPNUTÍ SPOJE PANELŮ A. Kleště klempířské zahnuté B. Kleště klempířské přímé OBR. 29. NÁŘADÍ K DOTISKNUTÍ ZÁMKU NA PANELU OBR. 30. ZAKLAPNUTÍ ZÁMKU V PŘESAHU ÚŽLABÍ Úžlabí je nutné namontovat před pokládkou střešní krytiny. Při spojovaní úžlabí z více kusů je doporučený přesah 200 mm. V místě přesahu použít butylové těsnění. Na úžlabí je označeno čárkovanou čárou položení panelů. OBR. 31. MONTÁŽ ÚŽLABÍ 11

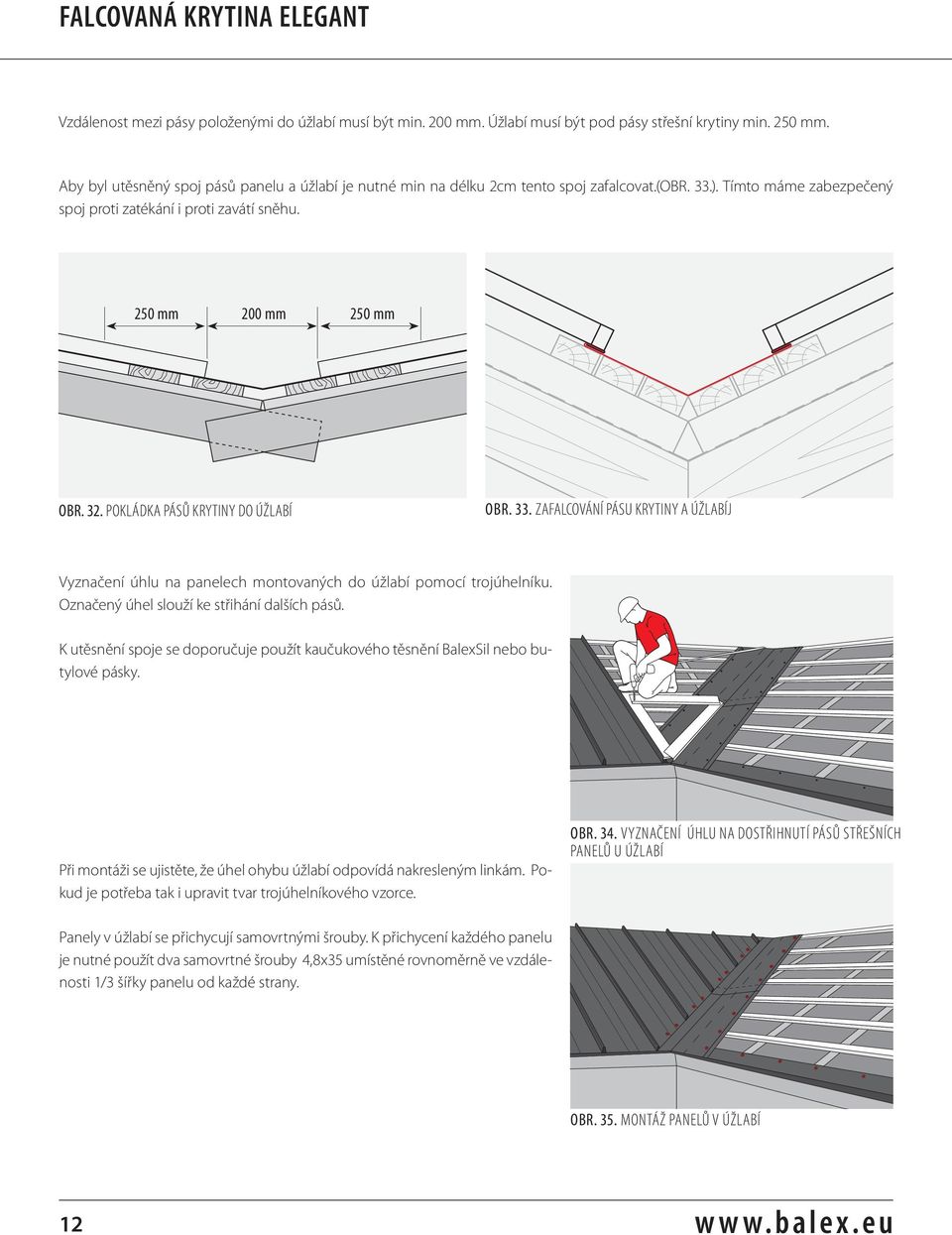

12 FALCOVANÁ KRYTINA ELEGANT Vzdálenost mezi pásy položenými do úžlabí musí být min. 200 mm. Úžlabí musí být pod pásy střešní krytiny min. 250 mm. Aby byl utěsněný spoj pásů panelu a úžlabí je nutné min na délku 2cm tento spoj zafalcovat.(obr. 33.). Tímto máme zabezpečený spoj proti zatékání i proti zavátí sněhu. 250 mm 200 mm 250 mm OBR. 32. POKLÁDKA PÁSŮ KRYTINY DO ÚŽLABÍ OBR. 33. ZAFALCOVÁNÍ PÁSU KRYTINY A ÚŽLABÍJ Vyznačení úhlu na panelech montovaných do úžlabí pomocí trojúhelníku. Označený úhel slouží ke střihání dalších pásů. K utěsnění spoje se doporučuje použít kaučukového těsnění BalexSil nebo butylové pásky. Při montáži se ujistěte, že úhel ohybu úžlabí odpovídá nakresleným linkám. Pokud je potřeba tak i upravit tvar trojúhelníkového vzorce. OBR. 34. VYZNAČENÍ ÚHLU NA DOSTŘIHNUTÍ PÁSŮ STŘEŠNÍCH PANELŮ U ÚŽLABÍ Panely v úžlabí se přichycují samovrtnými šrouby. K přichycení každého panelu je nutné použít dva samovrtné šrouby 4,8x35 umístěné rovnoměrně ve vzdálenosti 1/3 šířky panelu od každé strany. OBR. 35. MONTÁŽ PANELŮ V ÚŽLABÍ 12

13 ŠTÍT BUDOVY Poslední krajní panel zkrátíme na požadovanou šířku takto: Označíme konec střešních latí linkou po délce celého panelu. Následně vedeme řez panelem 30 mm za označenou hranou (obr. 36). Pro řezání lze použít nůžky ruční nebo elektrické. (Obr. 11). Tuto část za linkou ohneme o 90stupňů vzhůru tak, abychom vytvořili falc. Potom panel přichytíme do štítové desky pomocí šroubů, které mají předem předvrtané otvory o průměru větším cca 3 mm. OBR. 36. STŘÍHÁNÍ PANELU VE ŠTÍTU BUDOVY Závětrná lišta se přichytí do štítové desky pomocí samovrtných šroubů 4,8 20. Stejně tak se montuje závětrná lišta na druhém konci střechy. HŘEBEN OBR. 37. ŘEZ STŘEŠNÍHO ŠTÍTU POKRYTÉHO KRYTINOU ELEGANT Hřeben střechy a valby, kde se setkají dvě střešní plochy je chráněno klempířským prvkem hřebenáčem. Přichycení hřebenáče musí být vyřešeno tak, aby vzduch mohl proudit jednou nebo dvěma dutinami. Slouží k tomu klempířský prvek držák hřebene určený speciálně pro střešní krytinu Elegant (PDG). Místo kde umístit držák hřebene zjistíme tak, že přiložíme hřebenáč a označíme hranu kde končí v ploše na krytině a označíme toto místo. Následně umístíme držák hřebene 20mm nad nakreslenou čáru, tak, aby byl zakrytý hřebenáčem. Klempířský prvek PDG je přichycen do latě (pozor ne do kontralatí) dvěma samořeznými šrouby. OBR. 38. HŘEBEN DRŽÁK HŘEBENÁČE Hřebenáč je přichycený do držáku hřebenáče samovrtnými šrouby ve vzdálenosti max 500mm. Přesah klempířských prvků min. 100mm. OBR. 39. HŘEBEN PŘYCHYCENÍ HŘEBENÁČE 13

14 15 FALCOVANÁ KRYTINA ELEGANT Po zakončení montáže každého pásu krytiny, je nutné plochu očistit měkkým koštětem od ocelových pilin, které vznikají při střihání a vrtání. Je také potřeba, opravit poškození povrchové vrstvy správkovou barvou. KLEMPÍŘSKÉ PRVKY KE STŘEŠNÍ KRYTINĚ ELEGANT OBR. 40. ÚKLID STŘEŠNÍHO PLÁŠTĚ Hřebenáč GT Oplechování komínu OK Závětrná lišta pro krytinu Elegant WTR Úžlabí RK Držák hřebene pro krytinu Elegant PDG 30 Nadokapní plech PN OBR. 41. KLEMPÍŘSKÉ PRVKY KE STŘEŠNÍ KRYTINĚ ELEGANT BEZPEČNOSTNÍ PRVKY STŘEŠNÍHO PLÁŠTĚ Sněhový plůtek Kominický schůdek Kominická lávka 14

15 DETAILY STŘEŠNÍCH ČÁSTÍ PŘI POUŽITÍ KRYTINY ELEGANT OBR. 42. DETAIL U OKAPOVÉ HRANY 1. Žlab 2. Žlabový hák 3. Kotlík 4. Koleno 5. Svodová roura 6. Krytina ELEGANT 7. Lať 8. Kontralať 9. Folie 10. Krokev OBR. 42. DETAIL U OKAPOVÉ HRANY OBR. 43. DETAIL HŘEBENE OBR. 44. DETAIL STŘEŠNÍHO ŠTÍTU 1. Hřebenáč 2. Držák hřebenáče 3. Krytina ELEGANT 4. Latě 5. Membrána BALEX ASPIRA 6. Kontralať (min ) 7. Krokev 1. Závětrná lišta 2. Šroub 4, Tex 4, Krytina ELEGANT s viditelným spojem 5. Membrána BALEX ASPIRA 15
