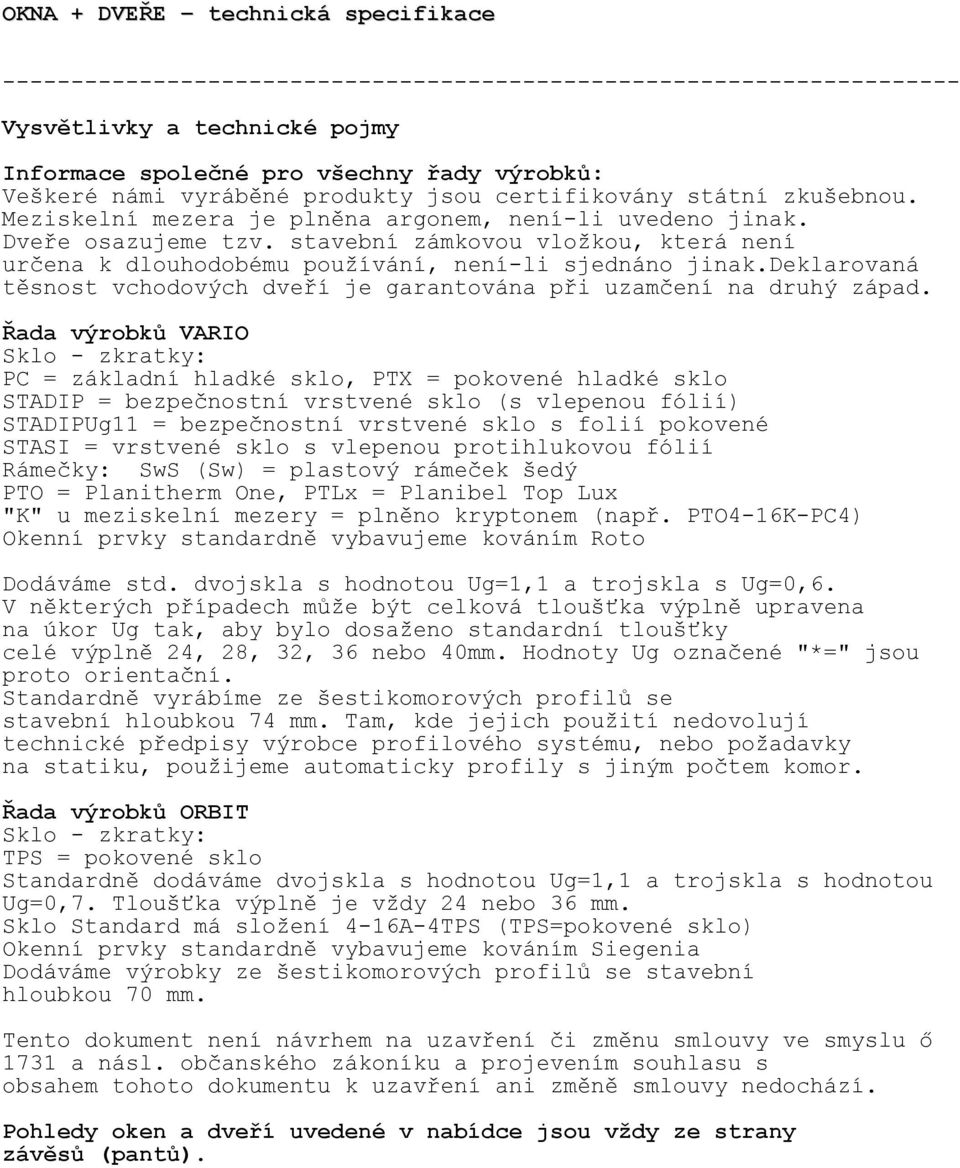

1 OKNA + DVEŘE technická specifikace Vysvětlivky a technické pojmy Informace společné pro všechny řady výrobků: Veškeré námi vyráběné produkty jsou certifikovány státní zkušebnou. Meziskelní mezera je plněna argonem, není-li uvedeno jinak. Dveře osazujeme tzv. stavební zámkovou vložkou, která není určena k dlouhodobému používání, není-li sjednáno jinak.deklarovaná těsnost vchodových dveří je garantována při uzamčení na druhý západ. Řada výrobků VARIO Sklo - zkratky: PC = základní hladké sklo, PTX = pokovené hladké sklo STADIP = bezpečnostní vrstvené sklo (s vlepenou fólií) STADIPUg11 = bezpečnostní vrstvené sklo s folií pokovené STASI = vrstvené sklo s vlepenou protihlukovou fólií Rámečky: SwS (Sw) = plastový rámeček šedý PTO = Planitherm One, PTLx = Planibel Top Lux "K" u meziskelní mezery = plněno kryptonem (např. PTO4-16K-PC4) Okenní prvky standardně vybavujeme kováním Roto Dodáváme std. dvojskla s hodnotou Ug=1,1 a trojskla s Ug=0,6. V některých případech může být celková tloušťka výplně upravena na úkor Ug tak, aby bylo dosaženo standardní tloušťky celé výplně 24, 28, 32, 36 nebo 40mm. Hodnoty Ug označené "*=" jsou proto orientační. Standardně vyrábíme ze šestikomorových profilů se stavební hloubkou 74 mm. Tam, kde jejich použití nedovolují technické předpisy výrobce profilového systému, nebo požadavky na statiku, použijeme automaticky profily s jiným počtem komor. Řada výrobků ORBIT Sklo - zkratky: TPS = pokovené sklo Standardně dodáváme dvojskla s hodnotou Ug=1,1 a trojskla s hodnotou Ug=0,7. Tloušťka výplně je vždy 24 nebo 36 mm. Sklo Standard má složení 4-16A-4TPS (TPS=pokovené sklo) Okenní prvky standardně vybavujeme kováním Siegenia Dodáváme výrobky ze šestikomorových profilů se stavební hloubkou 70 mm. Tento dokument není návrhem na uzavření či změnu smlouvy ve smyslu ő 1731 a násl. občanského zákoníku a projevením souhlasu s obsahem tohoto dokumentu k uzavření ani změně smlouvy nedochází. Pohledy oken a dveří uvedené v nabídce jsou vždy ze strany závěsů (pantů).

2 ks 2 dílné křídla: rozměr: / 1a 2 ks 2 dílné křídla: rozměr: / 2 1 ks 2 dílné rozměr: /

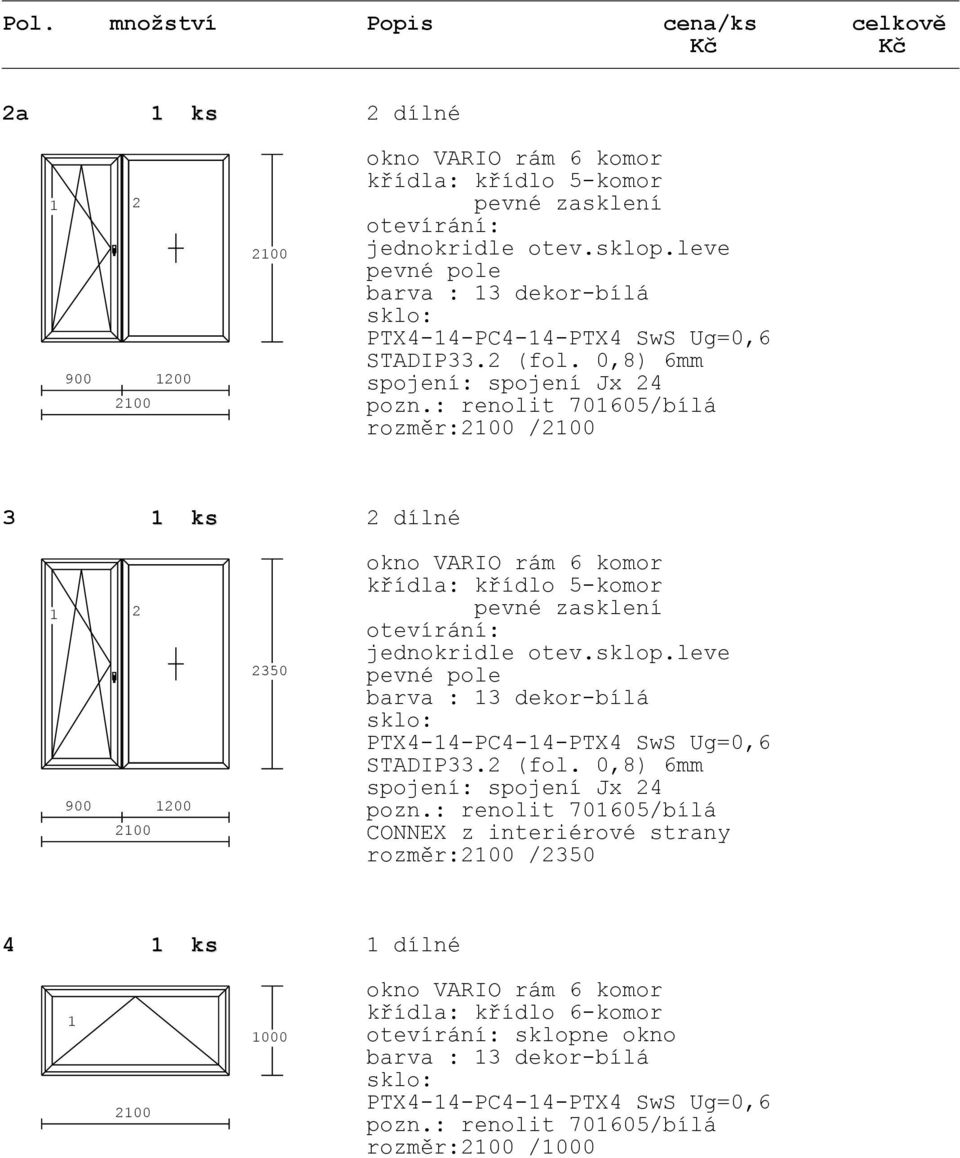

3 2a 1 ks 2 dílné rozměr: / 3 1 ks 2 dílné rozměr: / 4 1 ks 1 dílné křídla: křídlo 6-komor sklopne okno rozměr: /1000

4 5 1 ks 2 dílné křídla: rozměr: / 6 1 ks 2 dílné rozměr: / 7 1 ks 4 dílné křídla: křídlo 6-komor dvoukridle otev. sklopne leve dvoukridle stulpove okno prave!ptx6-12-pc4-12-ptx6 SwS Ug0,7 rozměr:6000 /

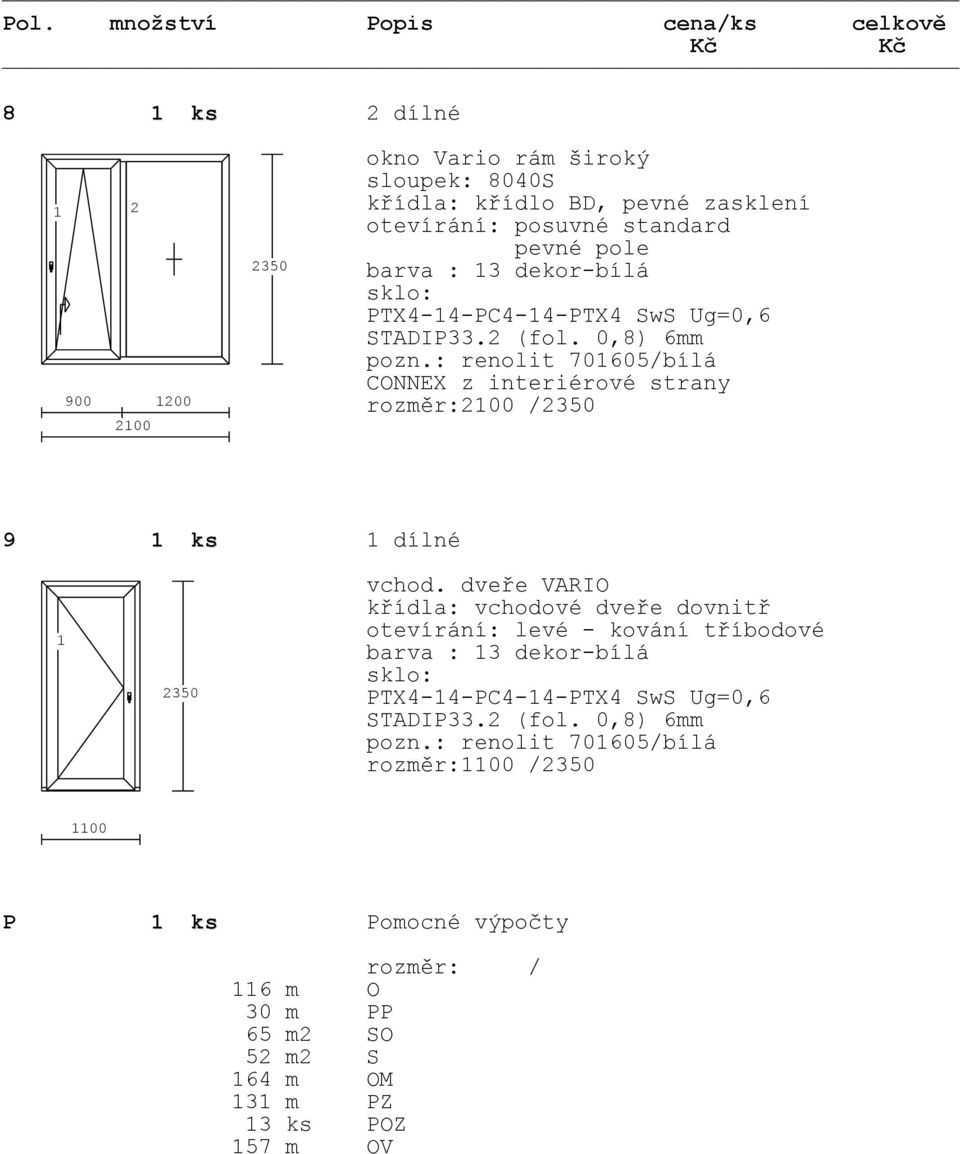

5 8 1 ks 2 dílné okno Vario rám široký sloupek: 8040S křídla: křídlo BD, posuvné standard rozměr: / 9 1 ks 1 dílné 1 vchod. dveře VARIO křídla: vchodové dveře dovnitř levé - kování tříbodové rozměr:1100 / 1100 P 1 ks Pomocné výpočty 116 m rozměr: O / 30 m PP 65 m2 SO 52 m2 S 164 m OM 131 m PZ 13 ks POZ 157 m OV
