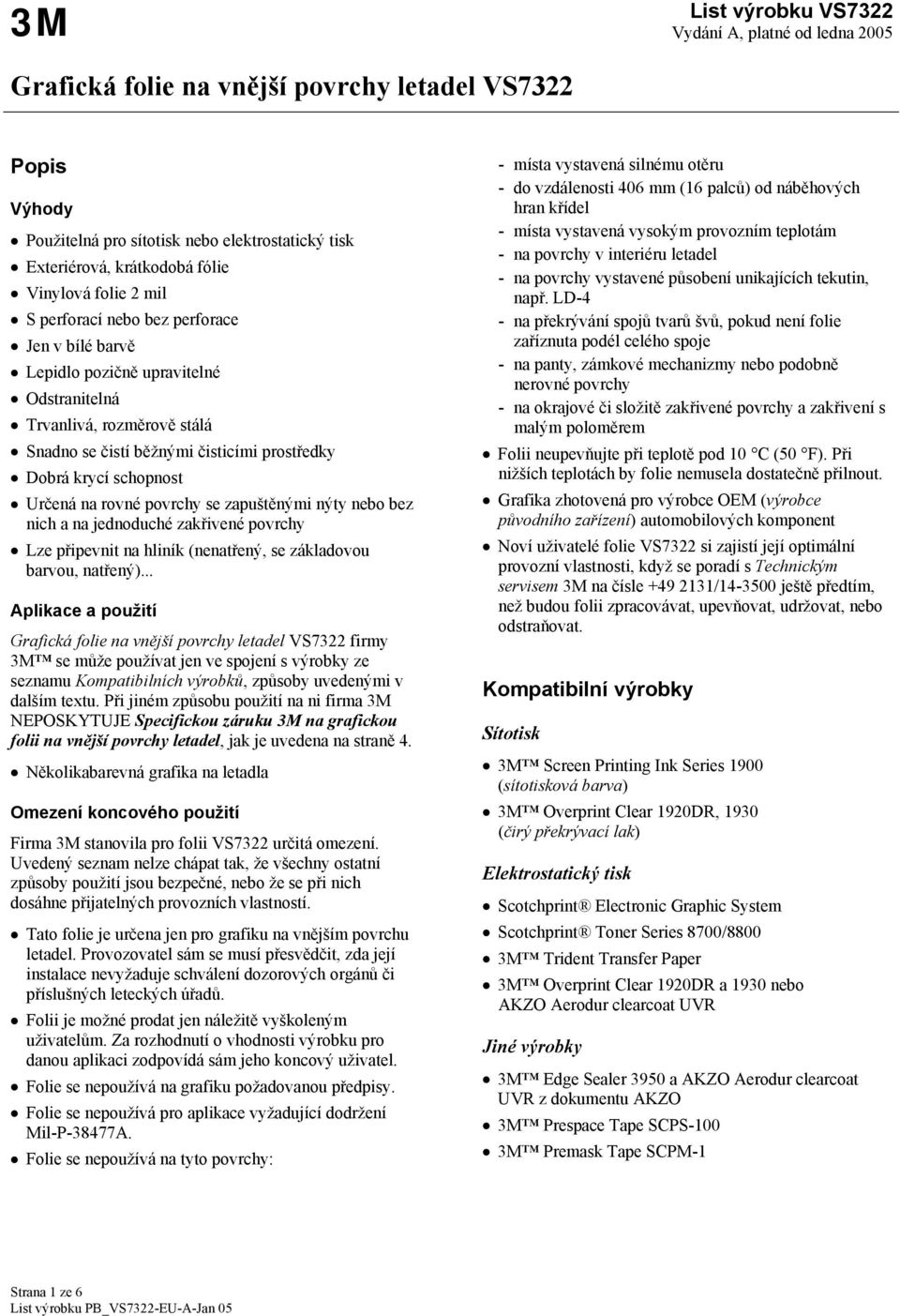

1 3M List výrobku VS7322 Vydání A, platné od ledna 2005 Grafická folie na vnější povrchy letadel VS7322 Popis Výhody Použitelná pro sítotisk nebo elektrostatický tisk Exteriérová, krátkodobá fólie Vinylová folie 2 mil S perforací nebo bez perforace Jen v bílé barvě Lepidlo pozičně upravitelné Odstranitelná Trvanlivá, rozměrově stálá Snadno se čistí běžnými čisticími prostředky Dobrá krycí schopnost Určená na rovné povrchy se zapuštěnými nýty nebo bez nich a na jednoduché zakřivené povrchy Lze připevnit na hliník (nenatřený, se základovou barvou, natřený)... Aplikace a použití Grafická folie na vnější povrchy letadel VS7322 firmy 3M se může používat jen ve spojení s výrobky ze seznamu Kompatibilních výrobků, způsoby uvedenými v dalším textu. Při jiném způsobu použití na ni firma 3M NEPOSKYTUJE Specifickou záruku 3M na grafickou folii na vnější povrchy letadel, jak je uvedena na straně 4. Několikabarevná grafika na letadla Omezení koncového použití Firma 3M stanovila pro folii VS7322 určitá omezení. Uvedený seznam nelze chápat tak, že všechny ostatní způsoby použití jsou bezpečné, nebo že se při nich dosáhne přijatelných provozních vlastností. Tato folie je určena jen pro grafiku na vnějším povrchu letadel. Provozovatel sám se musí přesvědčit, zda její instalace nevyžaduje schválení dozorových orgánů či příslušných leteckých úřadů. Folii je možné prodat jen náležitě vyškoleným uživatelům. Za rozhodnutí o vhodnosti výrobku pro danou aplikaci zodpovídá sám jeho koncový uživatel. Folie se nepoužívá na grafiku požadovanou předpisy. Folie se nepoužívá pro aplikace vyžadující dodržení Mil-P-38477A. Folie se nepoužívá na tyto povrchy: - místa vystavená silnému otěru - do vzdálenosti 406 mm (16 palců) od náběhových hran křídel - místa vystavená vysokým provozním teplotám - na povrchy v interiéru letadel - na povrchy vystavené působení unikajících tekutin, např. LD-4 - na překrývání spojů tvarů švů, pokud není folie zaříznuta podél celého spoje - na panty, zámkové mechanizmy nebo podobně nerovné povrchy - na okrajové či složitě zakřivené povrchy a zakřivení s malým poloměrem Folii neupevňujte při teplotě pod 10 C (50 F). Při nižších teplotách by folie nemusela dostatečně přilnout. Grafika zhotovená pro výrobce OEM (výrobce původního zařízení) automobilových komponent Noví uživatelé folie VS7322 si zajistí její optimální provozní vlastnosti, když se poradí s Technickým servisem 3M na čísle / ještě předtím, než budou folii zpracovávat, upevňovat, udržovat, nebo odstraňovat. Kompatibilní výrobky Sítotisk 3M Screen Printing Ink Series 1900 (sítotisková barva) 3M Overprint Clear 1920DR, 1930 (čirý překrývací lak) Elektrostatický tisk Scotchprint Electronic Graphic System Scotchprint Toner Series 8700/8800 3M Trident Transfer Paper 3M Overprint Clear 1920DR a 1930 nebo AKZO Aerodur clearcoat UVR Jiné výrobky 3M Edge Sealer 3950 a AKZO Aerodur clearcoat UVR z dokumentu AKZO 3M Prespace Tape SCPS-100 3M Premask Tape SCPM-1 Strana 1 ze 6

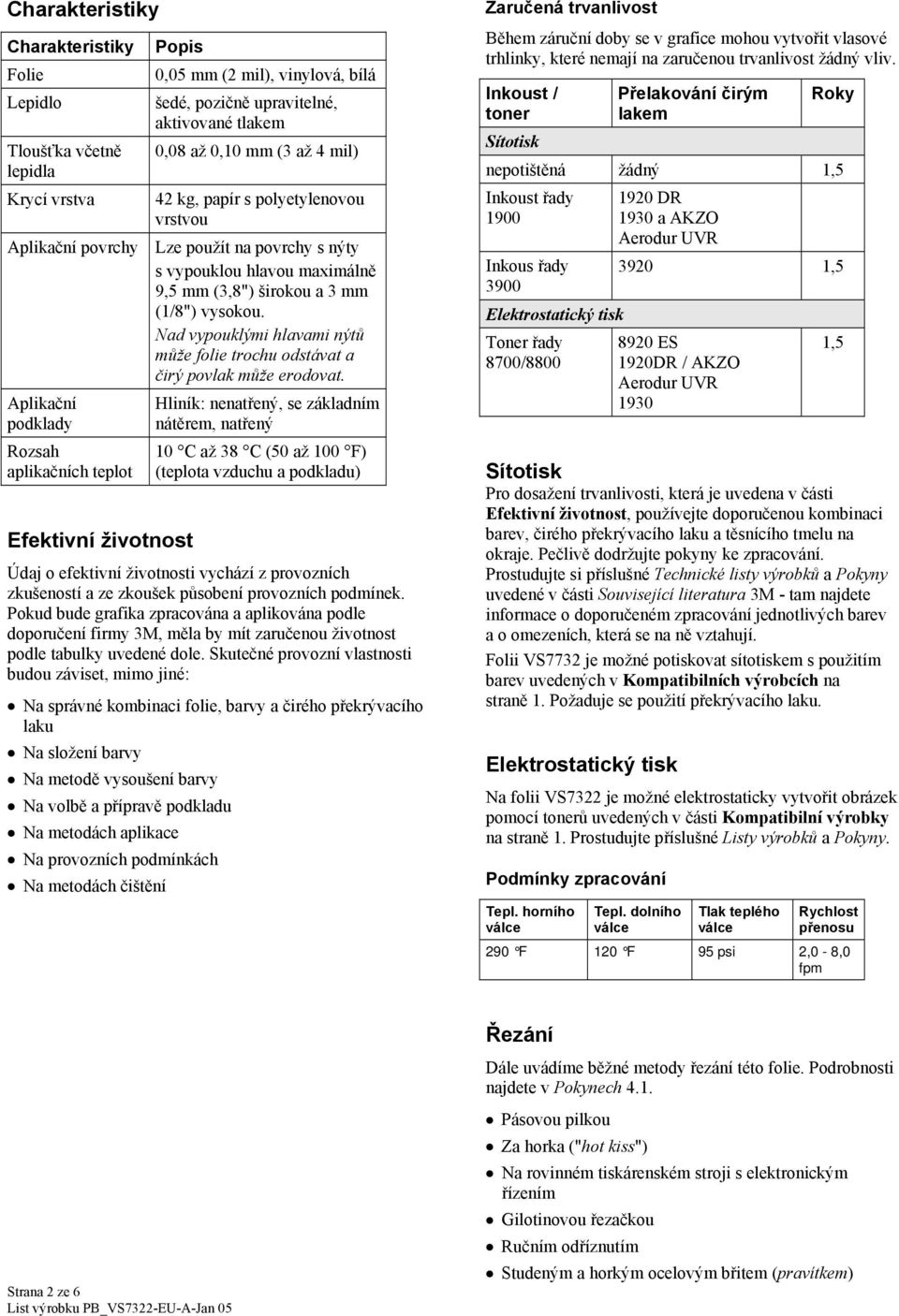

2 Charakteristiky Charakteristiky Folie Lepidlo Tloušťka včetně lepidla Krycí vrstva Popis 0,05 mm (2 mil), vinylová, bílá šedé, pozičně upravitelné, aktivované tlakem 0,08 až 0,10 mm (3 až 4 mil) 42 kg, papír s polyetylenovou vrstvou Aplikační povrchy Lze použít na povrchy s nýty s vypouklou hlavou maximálně 9,5 mm (3,8") širokou a 3 mm (1/8") vysokou. Nad vypouklými hlavami nýtů může folie trochu odstávat a čirý povlak může erodovat. Aplikační podklady Rozsah aplikačních teplot Efektivní životnost Hliník: nenatřený, se základním nátěrem, natřený 10 C až 38 C (50 až 100 F) (teplota vzduchu a podkladu) Údaj o efektivní životnosti vychází z provozních zkušeností a ze zkoušek působení provozních podmínek. Pokud bude grafika zpracována a aplikována podle doporučení firmy 3M, měla by mít zaručenou životnost podle tabulky uvedené dole. Skutečné provozní vlastnosti budou záviset, mimo jiné: Na správné kombinaci folie, barvy a čirého překrývacího laku Na složení barvy Na metodě vysoušení barvy Na volbě a přípravě podkladu Na metodách aplikace Na provozních podmínkách Na metodách čištění Zaručená trvanlivost Během záruční doby se v grafice mohou vytvořit vlasové trhlinky, které nemají na zaručenou trvanlivost žádný vliv. Inkoust / toner Sítotisk Přelakování čirým lakem Roky nepotištěná žádný 1,5 Inkoust řady 1900 Inkous řady 3900 Elektrostatický tisk Toner řady 8700/ DR 1930 a AKZO Aerodur UVR , ES 1920DR / AKZO Aerodur UVR ,5 Sítotisk Pro dosažení trvanlivosti, která je uvedena v části Efektivní životnost, používejte doporučenou kombinaci barev, čirého překrývacího laku a těsnícího tmelu na okraje. Pečlivě dodržujte pokyny ke zpracování. Prostudujte si příslušné Technické listy výrobků a Pokyny uvedené v části Související literatura 3M - tam najdete informace o doporučeném zpracování jednotlivých barev a o omezeních, která se na ně vztahují. Folii VS7732 je možné potiskovat sítotiskem s použitím barev uvedených v Kompatibilních výrobcích na straně 1. Požaduje se použití překrývacího laku. Elektrostatický tisk Na folii VS7322 je možné elektrostaticky vytvořit obrázek pomocí tonerů uvedených v části Kompatibilní výrobky na straně 1. Prostudujte příslušné Listy výrobků a Pokyny. Podmínky zpracování Tepl. horního válce Tepl. dolního válce Tlak teplého válce Rychlost přenosu 290 F 120 F 95 psi 2,0-8,0 fpm Řezání Dále uvádíme běžné metody řezání této folie. Podrobnosti najdete v Pokynech 4.1. Strana 2 ze 6 Pásovou pilkou Za horka ("hot kiss") Na rovinném tiskárenském stroji s elektronickým řízením Gilotinovou řezačkou Ručním odříznutím Studeným a horkým ocelovým břitem (pravítkem)

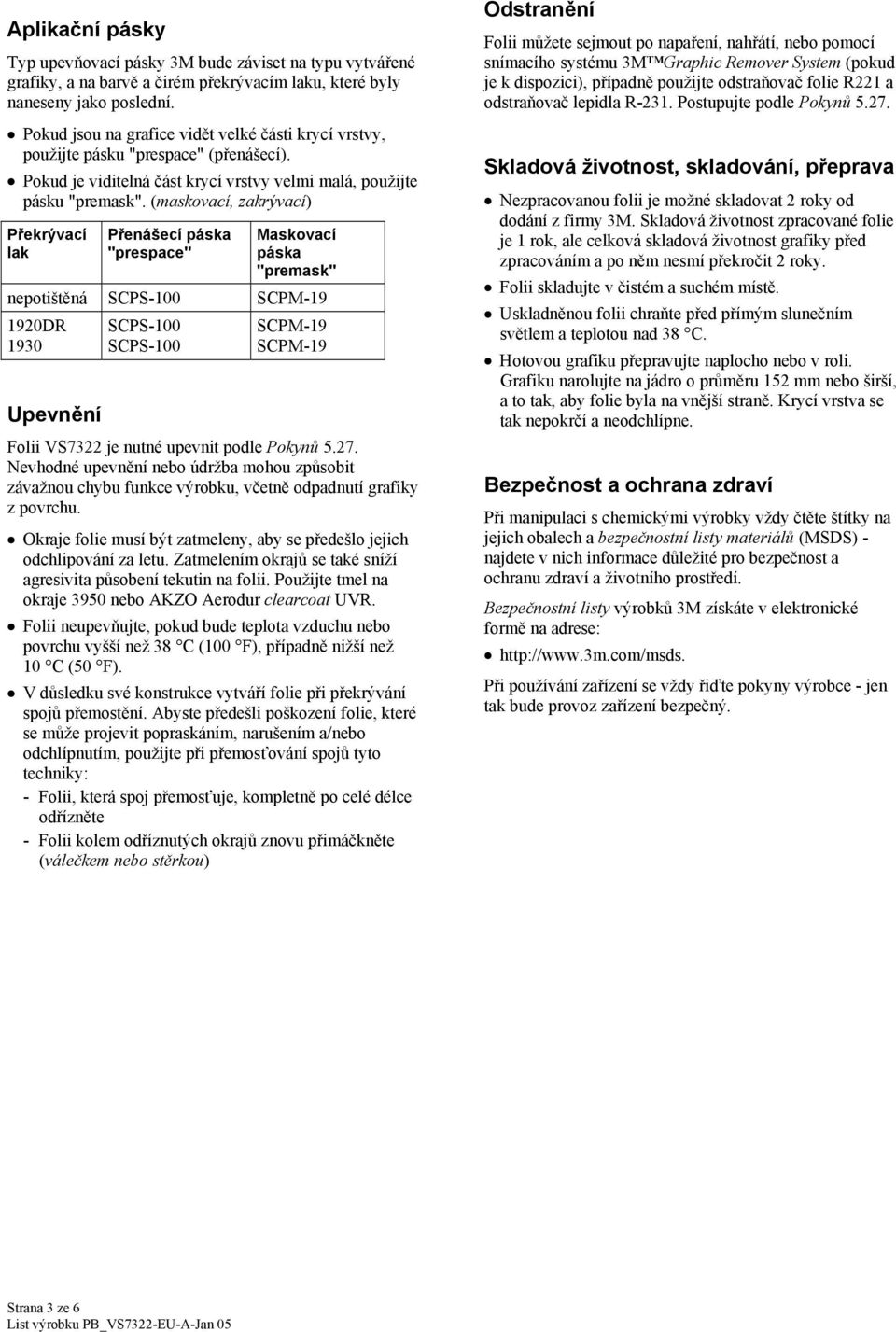

3 Aplikační pásky Typ upevňovací pásky 3M bude záviset na typu vytvářené grafiky, a na barvě a čirém překrývacím laku, které byly naneseny jako poslední. Pokud jsou na grafice vidět velké části krycí vrstvy, použijte pásku "prespace" (přenášecí). Pokud je viditelná část krycí vrstvy velmi malá, použijte pásku "premask". (maskovací, zakrývací) Překrývací lak Přenášecí páska "prespace" Maskovací páska "premask" nepotištěná SCPS-100 SCPM DR 1930 Upevnění SCPS-100 SCPS-100 SCPM-19 SCPM-19 Folii VS7322 je nutné upevnit podle Pokynů Nevhodné upevnění nebo údržba mohou způsobit závažnou chybu funkce výrobku, včetně odpadnutí grafiky z povrchu. Okraje folie musí být zatmeleny, aby se předešlo jejich odchlipování za letu. Zatmelením okrajů se také sníží agresivita působení tekutin na folii. Použijte tmel na okraje 3950 nebo AKZO Aerodur clearcoat UVR. Folii neupevňujte, pokud bude teplota vzduchu nebo povrchu vyšší než 38 C (100 F), případně nižší než 10 C (50 F). V důsledku své konstrukce vytváří folie při překrývání spojů přemostění. Abyste předešli poškození folie, které se může projevit popraskáním, narušením a/nebo odchlípnutím, použijte při přemosťování spojů tyto techniky: - Folii, která spoj přemosťuje, kompletně po celé délce odřízněte - Folii kolem odříznutých okrajů znovu přimáčkněte (válečkem nebo stěrkou) Odstranění Folii můžete sejmout po napaření, nahřátí, nebo pomocí snímacího systému 3M Graphic Remover System (pokud je k dispozici), případně použijte odstraňovač folie R221 a odstraňovač lepidla R-231. Postupujte podle Pokynů Skladová životnost, skladování, přeprava Nezpracovanou folii je možné skladovat 2 roky od dodání z firmy 3M. Skladová životnost zpracované folie je 1 rok, ale celková skladová životnost grafiky před zpracováním a po něm nesmí překročit 2 roky. Folii skladujte v čistém a suchém místě. Uskladněnou folii chraňte před přímým slunečním světlem a teplotou nad 38 C. Hotovou grafiku přepravujte naplocho nebo v roli. Grafiku narolujte na jádro o průměru 152 mm nebo širší, a to tak, aby folie byla na vnější straně. Krycí vrstva se tak nepokrčí a neodchlípne. Bezpečnost a ochrana zdraví Při manipulaci s chemickými výrobky vždy čtěte štítky na jejich obalech a bezpečnostní listy materiálů (MSDS) - najdete v nich informace důležité pro bezpečnost a ochranu zdraví a životního prostředí. Bezpečnostní listy výrobků 3M získáte v elektronické formě na adrese: Při používání zařízení se vždy řiďte pokyny výrobce - jen tak bude provoz zařízení bezpečný. Strana 3 ze 6

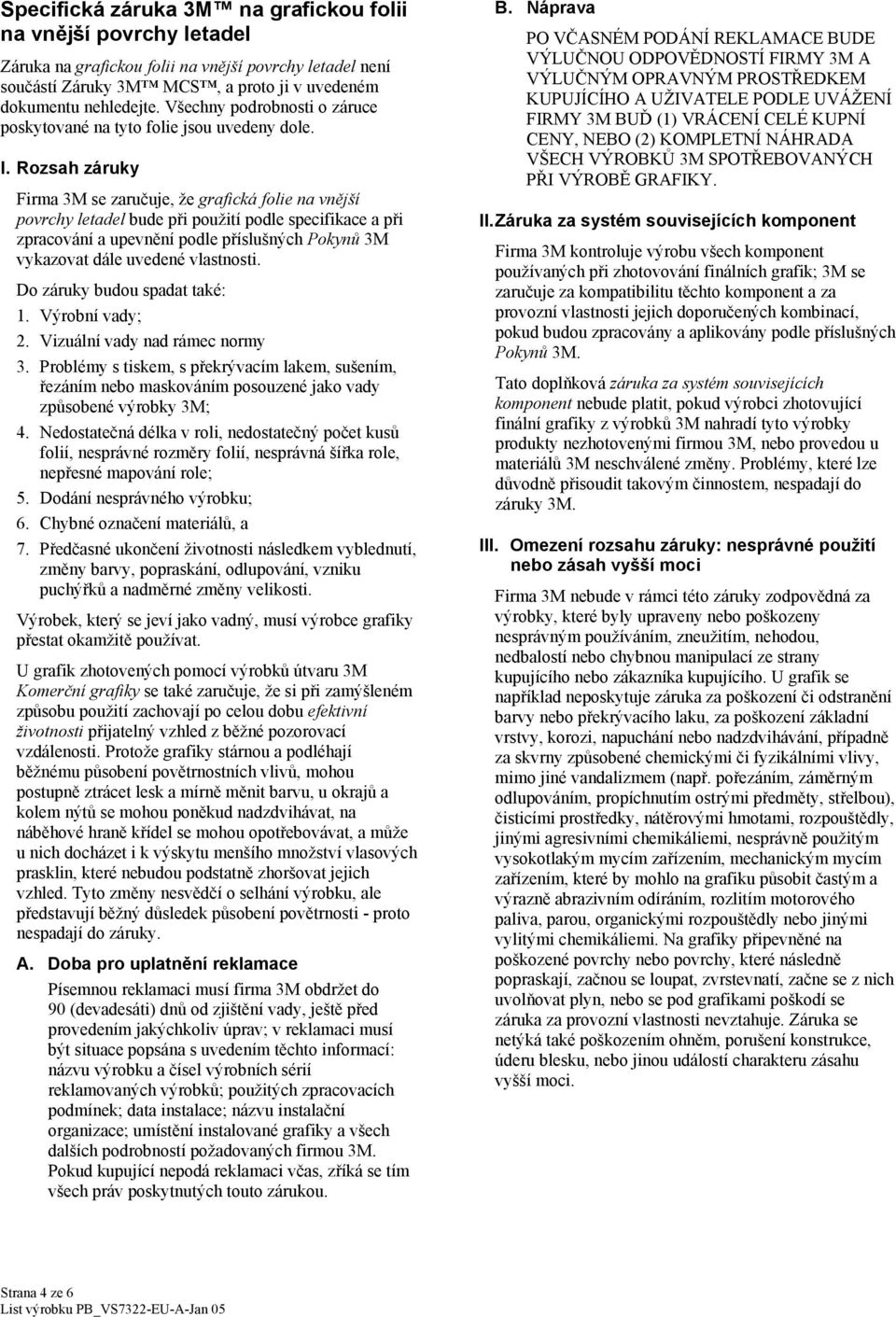

4 Specifická záruka 3M na grafickou folii na vnější povrchy letadel Záruka na grafickou folii na vnější povrchy letadel není součástí Záruky 3M MCS, a proto ji v uvedeném dokumentu nehledejte. Všechny podrobnosti o záruce poskytované na tyto folie jsou uvedeny dole. I. Rozsah záruky Firma 3M se zaručuje, že grafická folie na vnější povrchy letadel bude při použití podle specifikace a při zpracování a upevnění podle příslušných Pokynů 3M vykazovat dále uvedené vlastnosti. Do záruky budou spadat také: 1. Výrobní vady; 2. Vizuální vady nad rámec normy 3. Problémy s tiskem, s překrývacím lakem, sušením, řezáním nebo maskováním posouzené jako vady způsobené výrobky 3M; 4. Nedostatečná délka v roli, nedostatečný počet kusů folií, nesprávné rozměry folií, nesprávná šířka role, nepřesné mapování role; 5. Dodání nesprávného výrobku; 6. Chybné označení materiálů, a 7. Předčasné ukončení životnosti následkem vyblednutí, změny barvy, popraskání, odlupování, vzniku puchýřků a nadměrné změny velikosti. Výrobek, který se jeví jako vadný, musí výrobce grafiky přestat okamžitě používat. U grafik zhotovených pomocí výrobků útvaru 3M Komerční grafiky se také zaručuje, že si při zamýšleném způsobu použití zachovají po celou dobu efektivní životnosti přijatelný vzhled z běžné pozorovací vzdálenosti. Protože grafiky stárnou a podléhají běžnému působení povětrnostních vlivů, mohou postupně ztrácet lesk a mírně měnit barvu, u okrajů a kolem nýtů se mohou poněkud nadzdvihávat, na náběhové hraně křídel se mohou opotřebovávat, a může u nich docházet i k výskytu menšího množství vlasových prasklin, které nebudou podstatně zhoršovat jejich vzhled. Tyto změny nesvědčí o selhání výrobku, ale představují běžný důsledek působení povětrnosti - proto nespadají do záruky. A. Doba pro uplatnění reklamace Písemnou reklamaci musí firma 3M obdržet do 90 (devadesáti) dnů od zjištění vady, ještě před provedením jakýchkoliv úprav; v reklamaci musí být situace popsána s uvedením těchto informací: názvu výrobku a čísel výrobních sérií reklamovaných výrobků; použitých zpracovacích podmínek; data instalace; názvu instalační organizace; umístění instalované grafiky a všech dalších podrobností požadovaných firmou 3M. Pokud kupující nepodá reklamaci včas, zříká se tím všech práv poskytnutých touto zárukou. B. Náprava PO VČASNÉM PODÁNÍ REKLAMACE BUDE VÝLUČNOU ODPOVĚDNOSTÍ FIRMY 3M A VÝLUČNÝM OPRAVNÝM PROSTŘEDKEM KUPUJÍCÍHO A UŽIVATELE PODLE UVÁŽENÍ FIRMY 3M BUĎ (1) VRÁCENÍ CELÉ KUPNÍ CENY, NEBO (2) KOMPLETNÍ NÁHRADA VŠECH VÝROBKŮ 3M SPOTŘEBOVANÝCH PŘI VÝROBĚ GRAFIKY. II. Záruka za systém souvisejících komponent Firma 3M kontroluje výrobu všech komponent používaných při zhotovování finálních grafik; 3M se zaručuje za kompatibilitu těchto komponent a za provozní vlastnosti jejich doporučených kombinací, pokud budou zpracovány a aplikovány podle příslušných Pokynů 3M. Tato doplňková záruka za systém souvisejících komponent nebude platit, pokud výrobci zhotovující finální grafiky z výrobků 3M nahradí tyto výrobky produkty nezhotovenými firmou 3M, nebo provedou u materiálů 3M neschválené změny. Problémy, které lze důvodně přisoudit takovým činnostem, nespadají do záruky 3M. III. Omezení rozsahu záruky: nesprávné použití nebo zásah vyšší moci Firma 3M nebude v rámci této záruky zodpovědná za výrobky, které byly upraveny nebo poškozeny nesprávným používáním, zneužitím, nehodou, nedbalostí nebo chybnou manipulací ze strany kupujícího nebo zákazníka kupujícího. U grafik se například neposkytuje záruka za poškození či odstranění barvy nebo překrývacího laku, za poškození základní vrstvy, korozi, napuchání nebo nadzdvihávání, případně za skvrny způsobené chemickými či fyzikálními vlivy, mimo jiné vandalizmem (např. pořezáním, záměrným odlupováním, propíchnutím ostrými předměty, střelbou), čisticími prostředky, nátěrovými hmotami, rozpouštědly, jinými agresivními chemikáliemi, nesprávně použitým vysokotlakým mycím zařízením, mechanickým mycím zařízením, které by mohlo na grafiku působit častým a výrazně abrazivním odíráním, rozlitím motorového paliva, parou, organickými rozpouštědly nebo jinými vylitými chemikáliemi. Na grafiky připevněné na poškozené povrchy nebo povrchy, které následně popraskají, začnou se loupat, zvrstevnatí, začne se z nich uvolňovat plyn, nebo se pod grafikami poškodí se záruka za provozní vlastnosti nevztahuje. Záruka se netýká také poškozením ohněm, porušení konstrukce, úderu blesku, nebo jinou událostí charakteru zásahu vyšší moci. Strana 4 ze 6

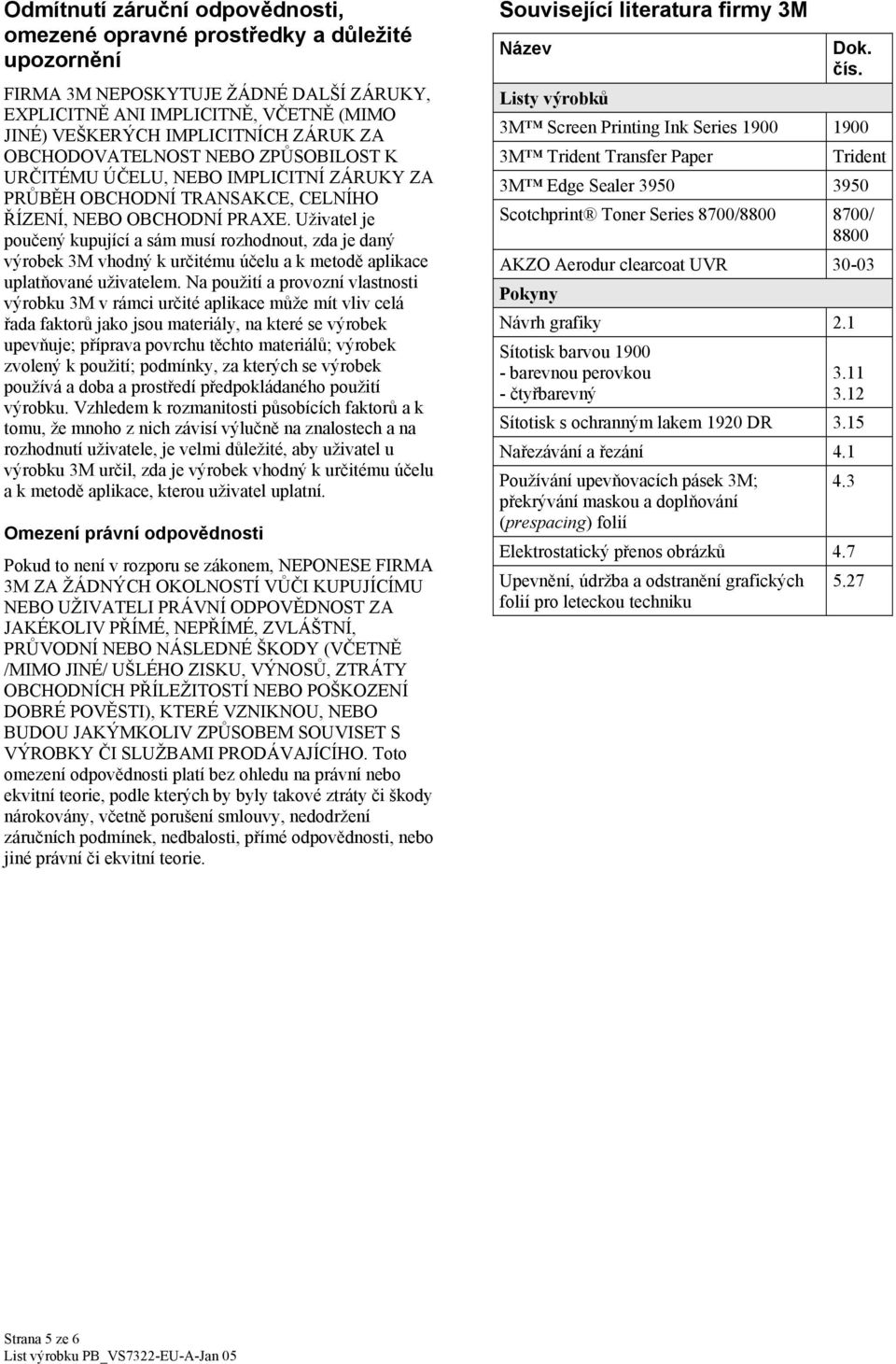

5 Odmítnutí záruční odpovědnosti, omezené opravné prostředky a důležité upozornění FIRMA 3M NEPOSKYTUJE ŽÁDNÉ DALŠÍ ZÁRUKY, EXPLICITNĚ ANI IMPLICITNĚ, VČETNĚ (MIMO JINÉ) VEŠKERÝCH IMPLICITNÍCH ZÁRUK ZA OBCHODOVATELNOST NEBO ZPŮSOBILOST K URČITÉMU ÚČELU, NEBO IMPLICITNÍ ZÁRUKY ZA PRŮBĚH OBCHODNÍ TRANSAKCE, CELNÍHO ŘÍZENÍ, NEBO OBCHODNÍ PRAXE. Uživatel je poučený kupující a sám musí rozhodnout, zda je daný výrobek 3M vhodný k určitému účelu a k metodě aplikace uplatňované uživatelem. Na použití a provozní vlastnosti výrobku 3M v rámci určité aplikace může mít vliv celá řada faktorů jako jsou materiály, na které se výrobek upevňuje; příprava povrchu těchto materiálů; výrobek zvolený k použití; podmínky, za kterých se výrobek používá a doba a prostředí předpokládaného použití výrobku. Vzhledem k rozmanitosti působících faktorů a k tomu, že mnoho z nich závisí výlučně na znalostech a na rozhodnutí uživatele, je velmi důležité, aby uživatel u výrobku 3M určil, zda je výrobek vhodný k určitému účelu a k metodě aplikace, kterou uživatel uplatní. Omezení právní odpovědnosti Pokud to není v rozporu se zákonem, NEPONESE FIRMA 3M ZA ŽÁDNÝCH OKOLNOSTÍ VŮČI KUPUJÍCÍMU NEBO UŽIVATELI PRÁVNÍ ODPOVĚDNOST ZA JAKÉKOLIV PŘÍMÉ, NEPŘÍMÉ, ZVLÁŠTNÍ, PRŮVODNÍ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ /MIMO JINÉ/ UŠLÉHO ZISKU, VÝNOSŮ, ZTRÁTY OBCHODNÍCH PŘÍLEŽITOSTÍ NEBO POŠKOZENÍ DOBRÉ POVĚSTI), KTERÉ VZNIKNOU, NEBO BUDOU JAKÝMKOLIV ZPŮSOBEM SOUVISET S VÝROBKY ČI SLUŽBAMI PRODÁVAJÍCÍHO. Toto omezení odpovědnosti platí bez ohledu na právní nebo ekvitní teorie, podle kterých by byly takové ztráty či škody nárokovány, včetně porušení smlouvy, nedodržení záručních podmínek, nedbalosti, přímé odpovědnosti, nebo jiné právní či ekvitní teorie. Související literatura firmy 3M Název Dok. čís. Listy výrobků 3M Screen Printing Ink Series M Trident Transfer Paper Trident 3M Edge Sealer Scotchprint Toner Series 8700/ / 8800 AKZO Aerodur clearcoat UVR Pokyny Návrh grafiky 2.1 Sítotisk barvou barevnou perovkou - čtyřbarevný Sítotisk s ochranným lakem 1920 DR 3.15 Nařezávání a řezání 4.1 Používání upevňovacích pásek 3M; 4.3 překrývání maskou a doplňování (prespacing) folií Elektrostatický přenos obrázků 4.7 Upevnění, údržba a odstranění grafických 5.27 folií pro leteckou techniku Strana 5 ze 6

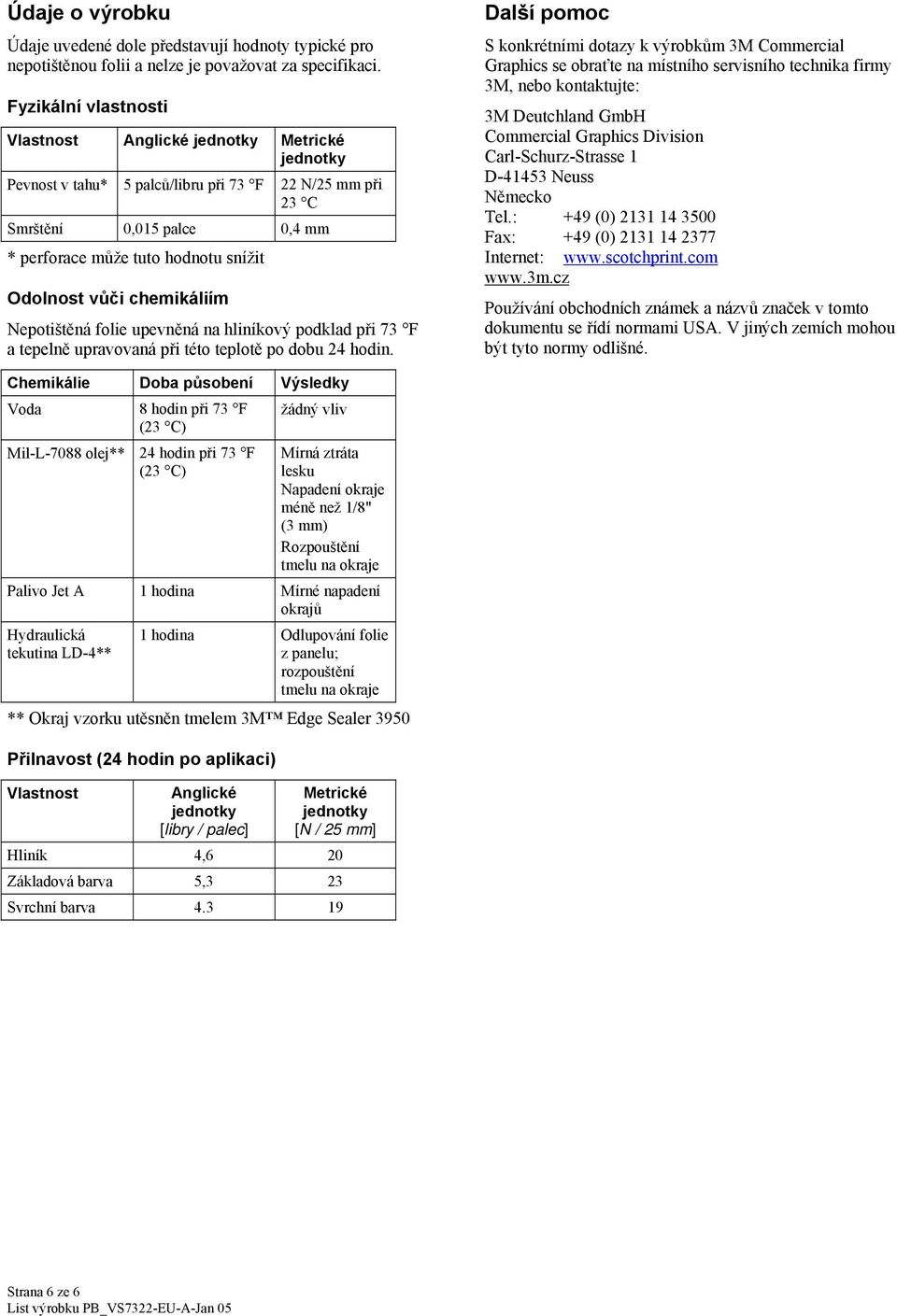

6 Údaje o výrobku Údaje uvedené dole představují hodnoty typické pro nepotištěnou folii a nelze je považovat za specifikaci. Fyzikální vlastnosti Vlastnost Anglické jednotky Metrické jednotky Pevnost v tahu* 5 palců/libru při 73 F 22 N/25 mm při 23 C Smrštění 0,015 palce 0,4 mm * perforace může tuto hodnotu snížit Odolnost vůči chemikáliím Nepotištěná folie upevněná na hliníkový podklad při 73 F a tepelně upravovaná při této teplotě po dobu 24 hodin. Další pomoc S konkrétními dotazy k výrobkům 3M Commercial Graphics se obraťte na místního servisního technika firmy 3M, nebo kontaktujte: 3M Deutchland GmbH Commercial Graphics Division Carl-Schurz-Strasse 1 D Neuss Německo Tel.: +49 (0) Fax: +49 (0) Internet: Používání obchodních známek a názvů značek v tomto dokumentu se řídí normami USA. V jiných zemích mohou být tyto normy odlišné. Chemikálie Doba působení Výsledky Voda 8 hodin při 73 F žádný vliv (23 C) Mil-L-7088 olej** 24 hodin při 73 F (23 C) Mírná ztráta lesku Napadení okraje méně než 1/8" (3 mm) Rozpouštění tmelu na okraje Palivo Jet A 1 hodina Mírné napadení okrajů Hydraulická tekutina LD-4** 1 hodina Odlupování folie z panelu; rozpouštění tmelu na okraje ** Okraj vzorku utěsněn tmelem 3M Edge Sealer 3950 Přilnavost (24 hodin po aplikaci) Vlastnost Anglické jednotky [libry / palec] Metrické jednotky [N / 25 mm] Hliník 4,6 20 Základová barva 5,3 23 Svrchní barva Strana 6 ze 6
