Controltac. Grafická samolepící fólie série 180. Informace o výrobku 180. Popis. Vydání D-EU, platí od února 2001

Transkript

1 Controltac Grafická samolepící fólie série 180 Informace o výrobku 180 Vydání D-EU, platí od února 2001 Popis Výhody Díky lepidlu umožňujícímu nastavení a změnu polohy je fólie velmi vhodná pro velkoformátové grafiky Lepidlo aktivované tlakem (tato technologie 3M je mechanická charakteristika, nikoliv vlastnost lepidla. Po zatlačení na povrch fólie se lepidlo přilepí k podkladu.) Potiskovatelná metodou sítotisku Široký výběr barev Záruka až deset let Vhodná pro velkou venkovní a vnitřní grafiku Jednoduchá dočasná změna polohy během instalace Na rovné a zvlněné povrchy s nýty a bez nýtů Vysoce účinné permanentní lepidlo lze odstranit chemikáliemi a/nebo teplem Široký rozsah aplikačních teplot Aplikace a koncové použití Grafická fólie 3M Controltac Plus s funkční úpravou Comply série 180C je určena k vytváření odstranitelné, trvanlivé grafiky při použití se slučitelnými výrobky v následujících aplikacích. Na tyto aplikace se vztahuje záruka 3M MCS. Vnitřní a venkovní grafika a značky Grafika pro komerční vozidla a vozový park, emblémy nebo pruhy Grafika pro autobusy Omezení koncového použití Obvykle neposkytujeme záruku na ostatní aplikace, ale můžete nás kontaktovat, abychom projednali vaše potřeby nebo vám mohli nabídnout jiné výrobky 3M. 3M neposkytuje záruku na tuto fólii zejména v následujících případech: Grafika aplikovaná na: - nerezovou ocel; - fólie jiné značky než 3M (viz také Odstranění na str. 5); - podklady, které nemají čistý, hladký povrch; - složené kontury. Pro tuto aplikaci použijte konturovou fólii 3M Scotchcal 1100, vyvinutou speciálně pro velmi nepravidelné povrchy, nebo kontaktujte místní technické služby 3M. Odstraňování grafiky: - z aplikací s nedostatečnou adhezí nátěru k podkladu; - ze stávající grafiky, která musí zůstat neporušená. Během odstraňování fólie 180C může dojít k poškození. Grafika vystavená vlivu: - benzínových výparů nebo polití benzínem u benzínových čerpadel, z otvorů palivových nádrží na automobilech nebo na cisternách na naftu s horním plněním. Pokud jde o grafiku vyrobenou pro výrobce originálních součástí (OEM) v automobilovém průmyslu, kontaktujte Divizi automobilového průmyslu 3M. Slučitelné výrobky Sítotisková barva 3M série 1900 Transparentní sítotisková barva 3M série 1900 Sítotisková barva 3M série 9700 UV Bezbarvá krycí vrstva 3M 1955abc Těsnicí hmota na okraje 3M 3950 Vybrané aplikační pásky 3M Strana 1 z 6

2 Sortiment Plné barvy Bílá Černá Transparentní Tomatově červená Světle oranžová Světle žlutá Svěží modrá Sytě červená Slunečnicová Indigově modrá Safírově modrá Kellyova zelená Intenzivní modrá Béžová Nachová Tmavě zelená Olympijská modrá Saténově hliníková Zlatá Některé světle barevné fólie mají transparentní lepidlo, všechny ostatní mají šedě zbarvené lepidlo. Na vyžádání jsou k dispozici speciální barvy. Kontaktujte místní prodejné zastoupení nebo technické služby 3M, kde získáte další informace. Charakteristiky Vlastnost Barva Fólie Tloušťka (fólie plus lepidlo) Typ lepidla Barva lepidla Krycí vrstva Aplikační povrch Aplikační podklady Rozsah aplikačních teplot Odstranění Teplota pro odstraňování Popis Viz Sortiment 0,05 mm neprůhledná vinylová 0,08 až 0,10 mm Přemístitelné, permanentní, aktivované tlakem Fólie v sortimentu s hvězdičkou: čirá Všechny ostatní fólie: šedě zbarvené Krycí vrstva s prvotřídními charakteristikami, 150 g/m 2 Rovný, s nýty a bez nýtů, zvlněný, středně složené křivky Pryskyřice ABS, hliník, chrom, sklo, plasty vyztužené skleněnými vlákny, nátěry (vyzkoušejte adhezi k nátěrům s práškovým potahem nebo nátěrům na vodní bázi) Rovné povrchy s nýty a bez nýtů: 4 až 38 C Zvlněné povrchy s nýty: 10 až 38 C Odstranitelná po dobu sedmi let podle doporučení 3M, uvedených v Technických pokynech 6.5 a 6.6 Minimálně 10 C (vzduch a podklad) Efektivní životnost Pokud je grafika potištěna a aplikována podle doporučených postupů 3M, typicky lze očekávat následující životnosti. Údaje týkající se funkčních charakteristik vycházejí ze zkušeností s reprezentativními vzorky, získanými během zkoušení po celé Evropě. Aktuální funkční charakteristiky budou záviset na volbě a přípravě podkladu, údržbě značení a vnějších vlivech. Strana 2 z 6

3 Zaručená trvanlivost Severní/střední Evropa (zóna 1) , Všechny barvy transparentní Bez potisku 10 let Potištěné barvami série 1900 Potištěné barvami série 9700 UV Středozemní Evropa (zóna 2) , Všechny barvy transparentní Bez potisku Potištěné barvami série 1900 Potištěné barvami série 9700 UV 5 let 5 let Střední východ/severní Afrika (zóna 3) , Všechny barvy transparentní Bez potisku Potištěné barvami série 1900 Potištěné barvami série 9700 UV 1. Záruka se vztahuje na ty fólie, které jsou vystavené působení vnějších vlivů ve svislém úhlu (definovaném jako 90 +/- 10 ). Jestliže jsou vystavené působení vnějších vlivů v jiném než svislém úhlu, může dojít k významnému snížení trvanlivosti. Než bude možné stanovit přijatelnost takovýchto aplikací, musí se otestovat a schválit. 2. Výrobky Divize komerční grafiky nejsou testované podle specifikací výrobců automobilů a proto se neposkytuje záruka na jejich použití při výrobě grafiky pro výrobce OEM v automobilovém průmyslu. 3. Nepotištěná bílá fólie 180 má sklony drolit se působením vnějších vlivů. Fólie určené k použití na značkách, u kterých není praktické čištění, se musí potáhnout bezbarvou krycí vrstvou 3M 1920DR nebo 9720 UV. 4. Na grafiku natištěnou sítotiskovými barvami 3M série 9700 UV / metalickými barvami 1900 se vztahuje maximální záruka pět let. 5. Grafika potažená matnou bezbarvou krycí vrstvou 3M 1930 nebo 9730 UV má omezenou tříletou záruku. 6. Grafika potažená dvousložkovou bezbarvou krycí vrstvou 3M 1955 abc má omezenou, max. pětiletou záruku. Strana 3 z 6

4 Zpracování Tento dokument neobsahuje podrobný popis postupů pro potisk, zpracování nebo aplikaci příslušných výrobků. Odpovídající Technické pokyny můžete získat tak, že kontaktujete prodejní zastoupení nebo technické služby 3M. Sítotiskové barvy Sítotisková barva 3M série 1900 Transparentní sítotisková barva 3M série 1900 Sítotisková barva 3M série 9700 UV Bezbarvá krycí vrstva Aby měly sítotiskové barvy uvedené funkční charakteristiky, musí být potaženy těmito bezbarvými krycími vrstvami: Barva série 1900: Bezbarvá lesklá vrstva 1920DR Bezbarvá matná vrstva 1930 Barva série 1900 UV: Bezbarvá lesklá vrstva 9720 Bezbarvá matná vrstva 9730 Bezbarvá vrstva 1955abc Lesklá, dvousložková bezbarvá vrstva Řezání Při práci s jakýmkoliv zařízením vždy dodržujte pokyny výrobce pro bezpečný provoz. Doporučené řezací nástroje: Ruční řezání Gilotinové nůžky Prostřihování za tepla a za studena Dotekové řezání za tepla Elektronické řezání Předběžné maskování a rozložení Použitý typ pásky 3M na předběžné maskování nebo rozložení je závislý na typu vytvářené grafiky a použité kombinaci barvy a bezbarvé krycí vrstvy. Podmínky Bez potisku Barva série 1900 Barva série 9700 UV (čtyřbarevný tisk) (čárová grafika) Bezbarvá krycí vrstva 1955abc Aplikační pásky 3M SCPM-19 SCPM-44X Aplikace Podrobnější informace najdete v Technických pokynech, uvedených v části Literatura 3M na konci tohoto dokumentu. Následující informace o aplikaci platí pro fólii série 180. Teplota Rozsah aplikačních teplot: Rovné povrchy s nýty a bez nýtů: 4 až 38 C Zvlněné povrchy s nýty: 10 až 38 C Nastavování polohy Tato fólie má lepidlo umožňující nastavení polohy. Po vyvinutí aplikačního tlaku se lepidlo přilepí k podkladu a fólie tuto schopnost ztratí. Fólie ztrácí možnost nastavení polohy při teplotách nad 38 C. K nastavení polohy grafiky na vozidle nepoužívejte saponát a vodu nebo komerční aplikační tekutiny. Dokončování Tato fólie nevyžaduje utěsňování okrajů. Avšak v některých aplikacích, například s řezanou grafikou, může těsnicí hmota na okraje přinést výhody. Bude-li třeba, použijte těsnicí hmotu na okraje 3M Strana 4 z 6

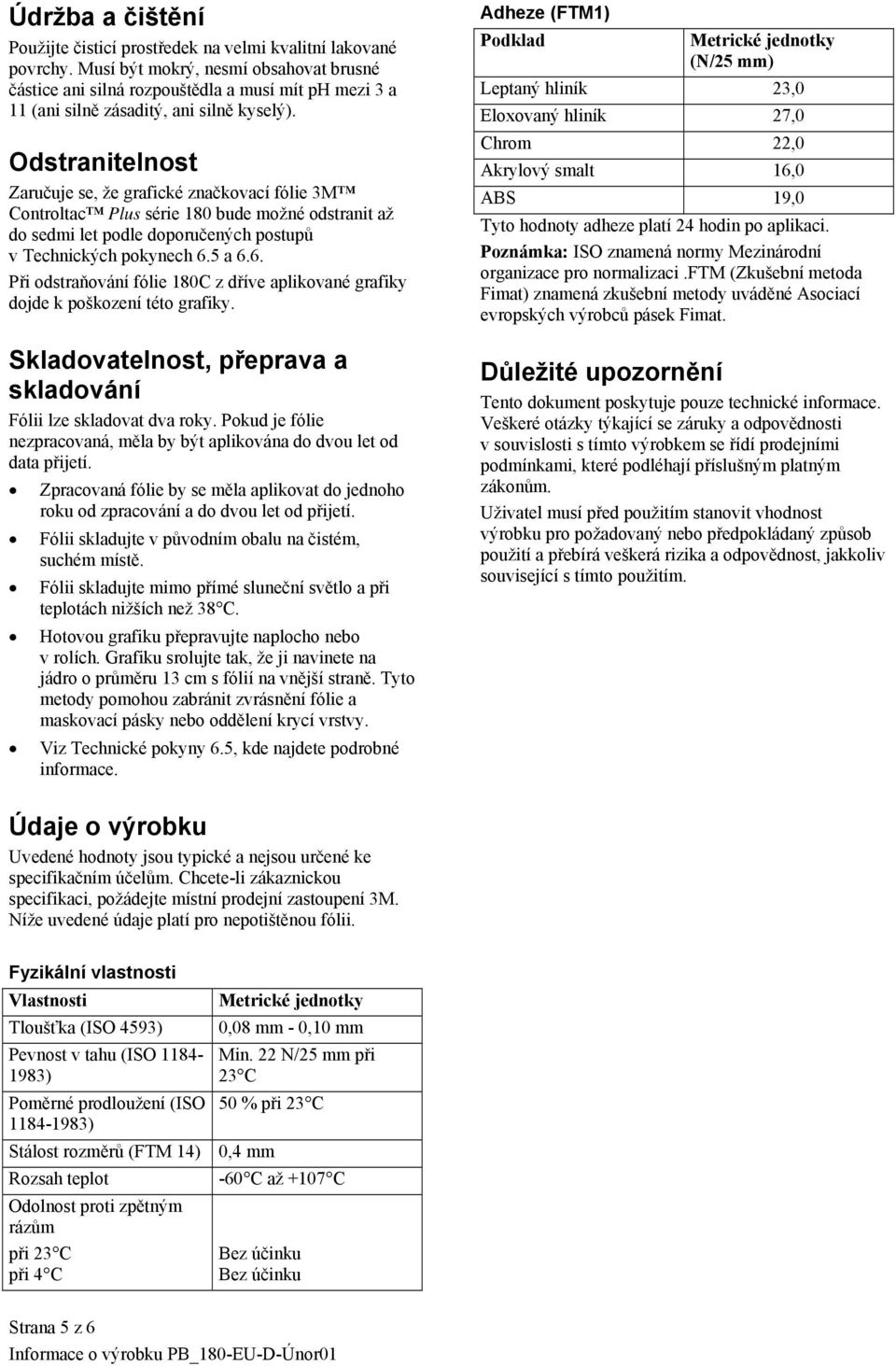

5 Údržba a čištění Použijte čisticí prostředek na velmi kvalitní lakované povrchy. Musí být mokrý, nesmí obsahovat brusné částice ani silná rozpouštědla a musí mít ph mezi 3 a 11 (ani silně zásaditý, ani silně kyselý). Odstranitelnost Zaručuje se, že grafické značkovací fólie 3M Controltac Plus série 180 bude možné odstranit až do sedmi let podle doporučených postupů v Technických pokynech 6.5 a 6.6. Při odstraňování fólie 180C z dříve aplikované grafiky dojde k poškození této grafiky. Skladovatelnost, přeprava a skladování Fólii lze skladovat dva roky. Pokud je fólie nezpracovaná, měla by být aplikována do dvou let od data přijetí. Zpracovaná fólie by se měla aplikovat do jednoho roku od zpracování a do dvou let od přijetí. Fólii skladujte v původním obalu na čistém, suchém místě. Fólii skladujte mimo přímé sluneční světlo a při teplotách nižších než 38 C. Hotovou grafiku přepravujte naplocho nebo v rolích. Grafiku srolujte tak, že ji navinete na jádro o průměru 13 cm s fólií na vnější straně. Tyto metody pomohou zabránit zvrásnění fólie a maskovací pásky nebo oddělení krycí vrstvy. Viz Technické pokyny 6.5, kde najdete podrobné informace. Adheze (FTM1) Podklad Metrické jednotky (N/25 mm) Leptaný hliník 23,0 Eloxovaný hliník 27,0 Chrom 22,0 Akrylový smalt 16,0 ABS 19,0 Tyto hodnoty adheze platí 24 hodin po aplikaci. Poznámka: ISO znamená normy Mezinárodní organizace pro normalizaci.ftm (Zkušební metoda Fimat) znamená zkušební metody uváděné Asociací evropských výrobců pásek Fimat. Důležité upozornění Tento dokument poskytuje pouze technické informace. Veškeré otázky týkající se záruky a odpovědnosti v souvislosti s tímto výrobkem se řídí prodejními podmínkami, které podléhají příslušným platným zákonům. Uživatel musí před použitím stanovit vhodnost výrobku pro požadovaný nebo předpokládaný způsob použití a přebírá veškerá rizika a odpovědnost, jakkoliv související s tímto použitím. Údaje o výrobku Uvedené hodnoty jsou typické a nejsou určené ke specifikačním účelům. Chcete-li zákaznickou specifikaci, požádejte místní prodejní zastoupení 3M. Níže uvedené údaje platí pro nepotištěnou fólii. Fyzikální vlastnosti Vlastnosti Metrické jednotky Tloušťka (ISO 4593) 0,08 mm - 0,10 mm Pevnost v tahu (ISO Min. 22 N/25 mm při 1983) 23 C Poměrné prodloužení (ISO 50 % při 23 C ) Stálost rozměrů (FTM 14) 0,4 mm Rozsah teplot -60 C až +107 C Odolnost proti zpětným rázům při 23 C při 4 C Bez účinku Bez účinku Strana 5 z 6

6 Literatura 3M Následuje přehled technické literatury 3M, která by vás mohla zajímat. Předmět Dok. č. Informace o výrobcích Sítotisková barva série Sítotisková barva série 9700 UV 9700 Technické pokyny Návrh značení 2.1 Sítotisk s barvami série 1900 pro čárový 3.12 tisk Sítotisk s tiskařskými barvami série pro čtyřbarevný tisk Sítotisk s barvami série 9700 UV pro 3.4 čárový tisk Sítotisk s tiskařskými barvami série UV pro čtyřbarevný tisk Sítotisk s metalickými barvami série UV pro čárový tisk Rýhování a řezání 4.1 Předběžné maskování a rozložení 4.3 Příprava povrchu 5.1 Aplikace značení s lepidly aktivovanými 5.4 tlakem, umožňujícími nastavení polohy, na zvlněné povrchy Aplikace na rovné a zakřivené povrchy, 5.6 lepidlo aktivované tlakem, umožňující nastavení polohy Skladování, údržba a odstranění 6.5/6.6 Technická podpora Pokud potřebujete pomoci s konkrétními problémy týkajícími se výrobků Divize komerční grafiky 3M, kontaktujte místní servisní zastoupení 3M nebo: 3M Česko, spol. s r.o. divize komerční grafika Vyskočilova 1/ , Praha 4 tel.: fax: scotchprint.cz@mmm.com Používání ochranných známek a obchodních názvů v tomto dokumentu vychází z norem platných v USA. Tyto normy se mohou v jiných zemích lišit. Strana 6 z 6
