1 Zásobník TUV ROTEX SANICUBE 1 )Přednosti hygienicky optimalizovaný nepodléhá korozi zcela bezúdržbový systém Minimal limescale Vysoká účinnost díky vysokému objemu Nízké tepelné ztráty díky skvělé izolaci Žádné ztráty TUV při dohřívání Široké spektrum použití Možnost připojení solárních zdrojů (možno kdykoliv doplnit) Možnost nahřívání tepelným čerpadlem Modulové řešení možnost zapojit do bloku ROTEX Sanicube Solaris solární energie pro TUV a vytápění V kombinaci se solárním systémem ROTEX Solaris, využívá zdarma sluneční energii s vysokou účinností: pro přípravu horké vody pro podporu vytápění nejnižší možné tepelné ztráty minimální údržba perfektní hygiena TUV ochrana před legionelou neomezený komfort přípravy TUV 2) Popis zařízení Čisté oddělení TUV a zásobníku horké vody pro ÚT ROTEX Sanicube je kombinací zásobníku horké vody a průtokového ohřívače TUV. To znamená, že teplo není skladováno přímo v TUV, ale v zásobníku horké vody, která je hygienicky oddělena od samotného

2 ohřevu TUV. Samotný objem TUV je relativně velice malý litrů v závislosti na typu zásobníku. Na druhou stranu je celkový objem zásobníku litrů, takže množství tepla v zásobníku je poměrně velké. Zásobník tepla a průtokový ohřívač Zásobník slouží pouze k akumulaci tepla. Je vyroben výhradně z plastu. Vnitřní a venkovní stěny jsou vyrobeny z polypropylénu odolného proti nárazu, prostor mezi těmito stěnami je vyplněn pěnou s vysokými izolačními vlastnostmi. Tímto je zabezpečena velmi dobrý tepelná izolace a minimální teplené ztráty. Ohřívání zásobníku a jeho nabíjení může probíhat několika způsoby: Topnou vodou (kotel na plyn, olej, nebo pevná paliva, tepelné čerpadlo, nebo CZT) přes nerezový výměník. Solární energií přímo ohřívající vodu pomocí ROTEX Solaris system. Elektrickým topným tělesem (2.4, 6 nebo 12 kw) TUV je ohříváno pomocí výměníku z vlnitých nerezových trubek, které jsou ponořeny do zásobníku. Úspora energie: Významným důvodem pro používání SANICUBu je snížení tepelných ztrát. Materiál, ze kterého je zásobník vyroben a izolační (PU) pěna tyto ztráty minimalizují. Při průměrné teplotě v zásobníku 58 C a venkovní teplotě 20 C jsou tepelné ztráty pouze 82W, což představuje úbytek teploty v zásobníku pouze 3,5 stupně denně. Sanicube MINI Sanicube 538 (obrázek rozkliknout) (obrázek rozkliknout)

3 Rozkliknuto SC 538 A Tělo zásobníku B Pressure-free storage tank water 1 TUV 2 Nabíjení zásobníku 3 Nerezový výměník TUV 4 Primární výměník nabíjení zásobníku 5 Uzavírací ventily (příslušenství)

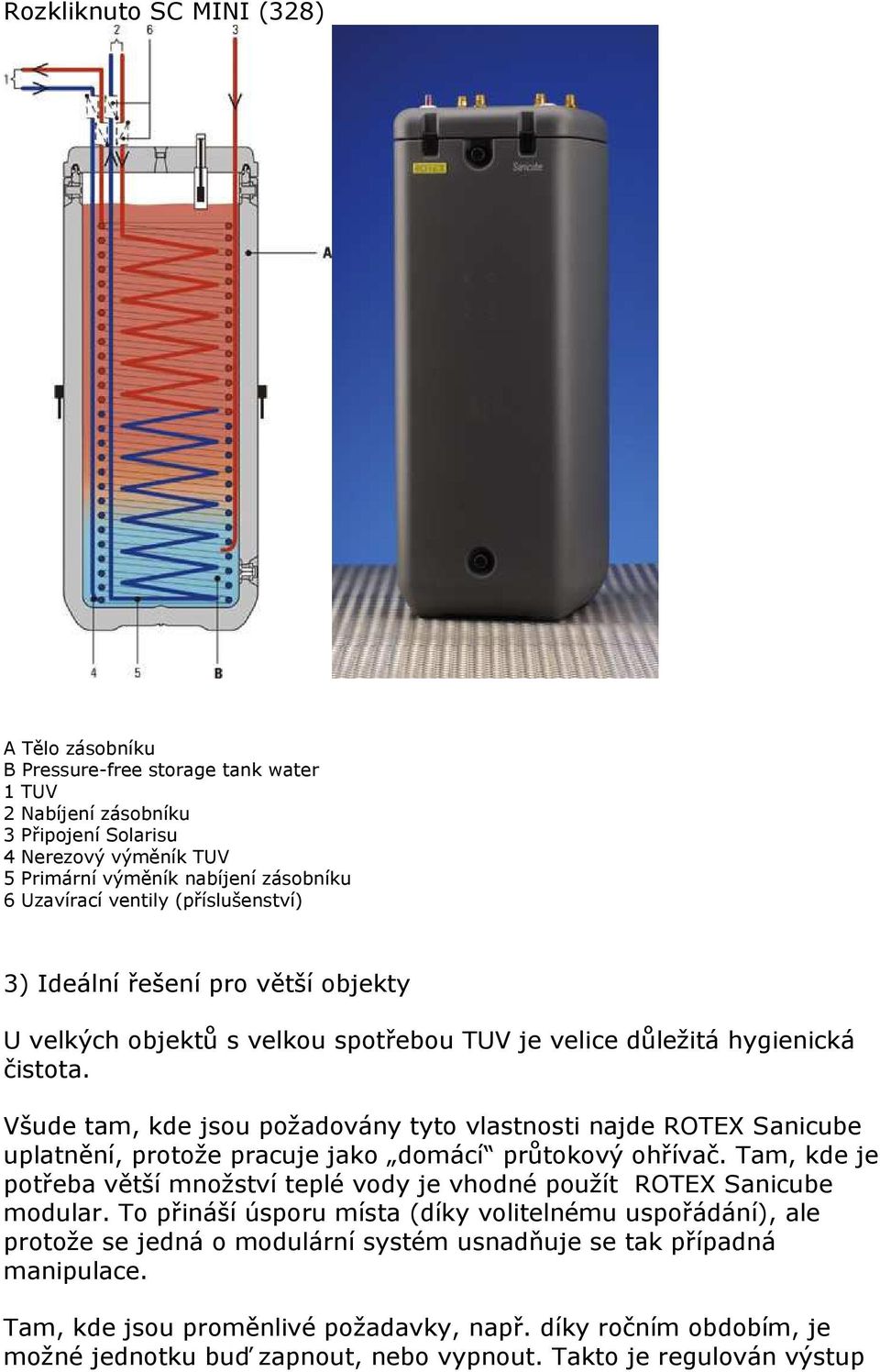

4 Rozkliknuto SC MINI (328) A Tělo zásobníku B Pressure-free storage tank water 1 TUV 2 Nabíjení zásobníku 3 Připojení Solarisu 4 Nerezový výměník TUV 5 Primární výměník nabíjení zásobníku 6 Uzavírací ventily (příslušenství) 3) Ideální řešení pro větší objekty U velkých objektů s velkou spotřebou TUV je velice důležitá hygienická čistota. Všude tam, kde jsou požadovány tyto vlastnosti najde ROTEX Sanicube uplatnění, protože pracuje jako domácí průtokový ohřívač. Tam, kde je potřeba větší množství teplé vody je vhodné použít ROTEX Sanicube modular. To přináší úsporu místa (díky volitelnému uspořádání), ale protože se jedná o modulární systém usnadňuje se tak případná manipulace. Tam, kde jsou proměnlivé požadavky, např. díky ročním obdobím, je možné jednotku buď zapnout, nebo vypnout. Takto je regulován výstup

5 vody podle skutečných potřeb. Tím jsou redukovány tepelné ztráty a množství vody v doba, po kterou je voda v zásobníku je minimalizována, což kladně přispívá k hygienické čistotě vody. Počet jednotek, respektive celkového tepelného výkonu záleží na požadavcích zákazníka. Pro rozlehlé budovy se doporučuje decentralizovat přípravu TUV rozmístěním jednotek SANICUBE blíže ke spotřebitelům. 1 Kotel 2 Čerpadlo kotle 3 Zásobník teplé vody 4 Paměťové čidlo 5 Přívod studené vody DIN Čerpadlo na teplou vodu 7 Cirkulační čerpadlo (příslušenství) 8 Vytápění přívod 9 Vytápění zpátečka 10 Nabíjecí čerpadlo 11 Zásobník přívod 12 Zásobník zpátečka 13 Zpětný ventil 14 Přetlakový ventil 15 Ochrana (u provozu zásobníku - teplota přes 60 C) 16 Síť studené vody 17 Brzda těžiště SC1...SCn Sanicube - teplý okruh H1...Hm studený okruh

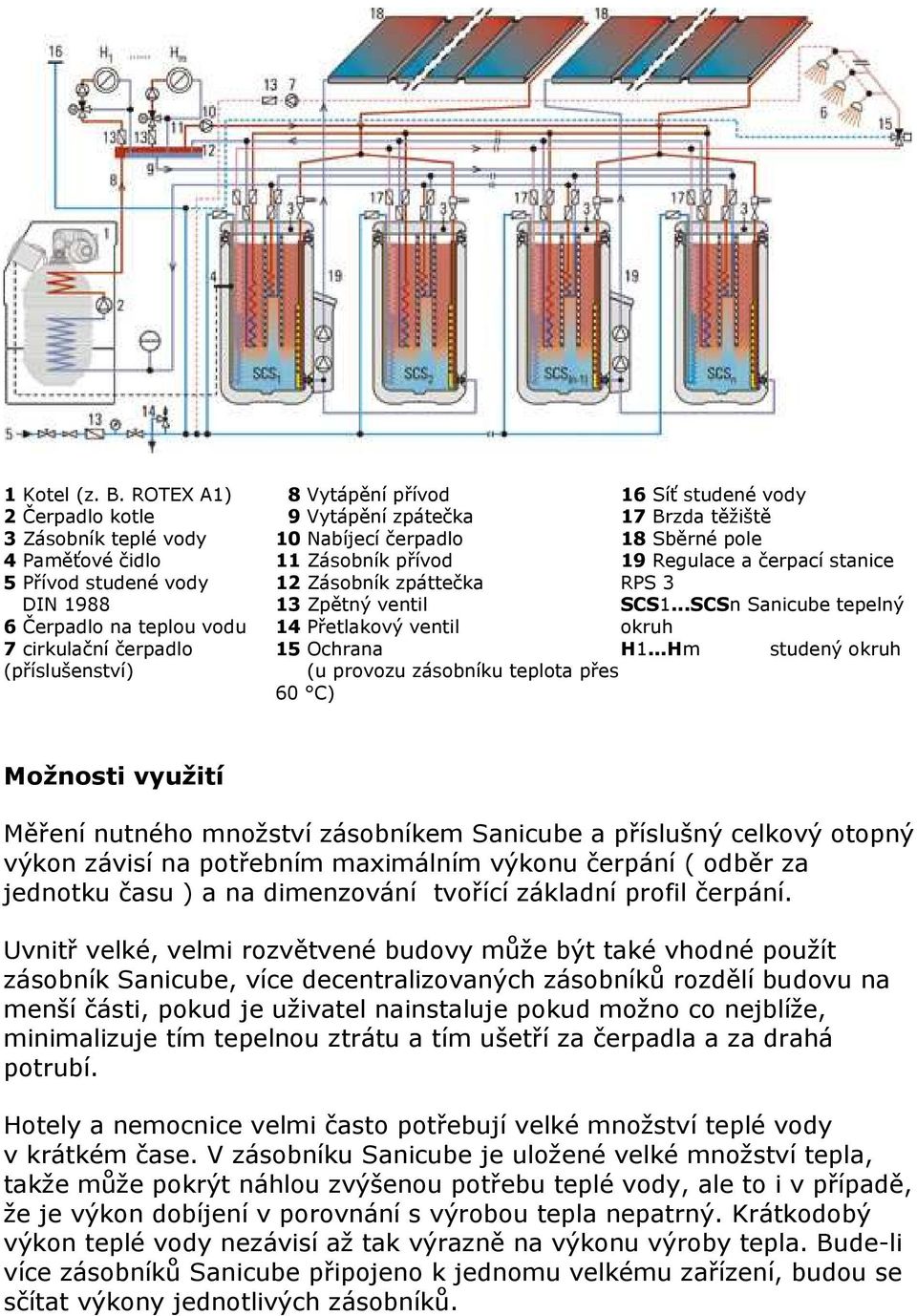

6 1 Kotel (z. B. ROTEX A1) 2 Čerpadlo kotle 3 Zásobník teplé vody 4 Paměťové čidlo 5 Přívod studené vody DIN Čerpadlo na teplou vodu 7 cirkulační čerpadlo (příslušenství) 8 Vytápění přívod 9 Vytápění zpátečka 10 Nabíjecí čerpadlo 11 Zásobník přívod 12 Zásobník zpáttečka 13 Zpětný ventil 14 Přetlakový ventil 15 Ochrana (u provozu zásobníku teplota přes 60 C) 16 Síť studené vody 17 Brzda těžiště 18 Sběrné pole 19 Regulace a čerpací stanice RPS 3 SCS1...SCSn Sanicube tepelný okruh H1...Hm studený okruh Možnosti využití Měření nutného množství zásobníkem Sanicube a příslušný celkový otopný výkon závisí na potřebním maximálním výkonu čerpání ( odběr za jednotku času ) a na dimenzování tvořící základní profil čerpání. Uvnitř velké, velmi rozvětvené budovy může být také vhodné použít zásobník Sanicube, více decentralizovaných zásobníků rozdělí budovu na menší části, pokud je uživatel nainstaluje pokud možno co nejblíže, minimalizuje tím tepelnou ztrátu a tím ušetří za čerpadla a za drahá potrubí. Hotely a nemocnice velmi často potřebují velké množství teplé vody v krátkém čase. V zásobníku Sanicube je uložené velké množství tepla, takže může pokrýt náhlou zvýšenou potřebu teplé vody, ale to i v případě, že je výkon dobíjení v porovnání s výrobou tepla nepatrný. Krátkodobý výkon teplé vody nezávisí až tak výrazně na výkonu výroby tepla. Bude-li více zásobníků Sanicube připojeno k jednomu velkému zařízení, budou se sčítat výkony jednotlivých zásobníků.

7 Příklad Zařízení s 5 zásobníky a jedním topným kotlem od 40 kw může při vysoké teplotě pitné vody a jednoho zásobníku teploty od 70C 0 dodávat cca l teplé užitkové vody za hodinu. ( cca 100 l / min ) A když je potřeba tak i litrů za hodinu. Tatáž zařízení mohou s jedním výkonem přitápění od 100 kw dodat litrů teplo vody za hodinu, v případě potřeby až litrů. Rotex Sanicube není jen co se týče vody hygienicky nezávadný, ale také dle potřeby a nutnosti přizpůsobivý. Další výhody ROTEX Sanicube má extrémně dlouhou životnost ROTEX Sanicube je prakticky bez obsluhy a tím dochází k velkému ušetření nákladů Paralelní zapojení dělá celý systém jistější a zajistí fungování bez poruch Zapojení několika energických zdrojů zamezí riziku rušení a umožní optimalizovat výběr nositele energie 4) Technická data Sanicube INOX Technická data Sanicube INOX SCS 328/14/0 SC 538/16/0 SC 538/16/16 Základní data Celková kapacita zásobníku litry Váha bez vody kg Celková váha kg Rozměry (d x š x v) Max. přípustná teplota vody v zásobníku Spotřeba tepla při 60 C cm 59,5 x 61,5 x x 79 x x 79 x 159 C kwh/24h 1,3 1,4 1,4 Příprava TUV Kapacita TUV litry 19 24,5 24,5 Maximální tlak bar Výměník nerez nerez nerez Plocha výměníku m 4,1 5,5 5,5 Průměrný tepelný výkon W/K Nabíjecí výměník zásobníku

8 (nerez) Objem litry 10 10,4 10,4 Plocha primárního výměníku m 2,1 2,3 2,3 Průměrný tepelný výkon W/K Nabíjecí výměník zásobníku 2 (nerez) Objem litry 10,4 Plocha primárního výměníku m 2,3 Průměrný tepelný výkon W/K 1040 Podpora solárního ohřevu (nerez) Objem litry Plocha primárního výměníku m Průměrný tepelný výkon W/K Topný výstup Výstupní hodnoty dle DIN ) 2,2 4,1 4,4 Výkon dle DIN 4708 kw Max. odběr po dobu 10 min při 35 kw pro (studená v. = 10 C/ TUV = l/min C/ zásobník = 60 C) Množství TUV bez dohřívání zásobníku při průtoku 15 l/min (studená v. = 10 C/ TUV = litry C/ zásobník = 60 C) Množství TUV s dohříváním zásobníku při výkonu 20 kw průtoku 15 l/min (studená v. = 10 C/ TUV = litry C/ zásobník = 60 C) Krátkodobé množství TUV (10 minut) litry Připojovací dimenze Teplá a studená voda palce Nabíjení a zpátečka palce ) dobíjení 35 kw, 80 C průtočná teplota, 65 C teplota vody v zásobníku 45 C TUV a 10 C studená voda 5) Produktová řada Přehled typů Sanicube INOX Sanicube je k dispozici ve 3 verzích pro různé druhy aplikací

9 Sanicube INOX SCS 328/14/0 Sanicube INOX SC 538/16/0 Sanicube INOX SC 538/16/16 Plastový zásobník určený k umístění na podlahu., Nerezová topná spirála,. Vyhovuje náročný hygienickým požadavkům. Nabíjení kotlem. Vhodný pro spojení se solárními články. Kompaktní rozměry. Plastový zásobník určený k umístění na podlahu s nerezovým výměníkem Vyhovuje náročný hygienickým požadavkům. Nabíjení kotlem. Nahřívání: Pomocí topné vody a nerezového výměníku o ploše 2,3 m. Elektrický ohřev může být kdykoliv doplněn. Stejné jako SC 538/16, ale s dalším nerezovým výměníkem o ploše 2,3 m. Aplikace Nahřívání kotlem a dalším zdrojem (např. tepelné čerpadlo) Sanicube Solaris INOX Sanicube je k dispozici ve 3 verzích pro různé druhy aplikací: Sanicube Solaris INOX SCS 538/16/0 Sanicube Solaris INOX SCS 538/16/16 Sanicube Solaris INOX SCS 538/0/0 Plastový zásobník určený k umístění na podlahu., Nerezová topná spirála,. Vyhovuje náročný hygienickým požadavkům. Nabíjení kotlem. Vhodný pro spojení se solárními články. Stejné jako SCS 538/16, ale s dalším nerezovým výměníkem o ploše 2,3 m.. Stejné jako SCS 538/16/0, ale BEZ nerezového výměníku. Nahřívání. Pomocí elektrického topného tělesa, nebo pomocí solárního systému. Nahřívání: Pomocí nerezového výměníku s plochou 2,3 m, přímý solární ohřev pomocí ROTEX Solaris. Možnost připojení elektrického ohřevu.
