1 NKI Zděné konstrukce doc. Ing. Karel Lorenz, CSc. Ústav nosných konstrukcí FA Přednáška 1 letní semestr

2 Zděné konstrukce úvod Cihly - nejstarší umělé stavivo - vznik Mezopotámie, sprašové oblasti Anatólie a Irán - nedostatek kamene Zprvu se modelovaly kvádry, později do dřevěných forem plastické těsto, sušené na slunci, přídavek otrub, slámy, zvířecích chlupů - před lety NK I - Zděné konstrukce 2

3 nálezy nejstarších památek NK I - Zděné konstrukce 3

4 nejstarší památky nepálené cihly z Jericha a) BC, b) BC NK I - Zděné konstrukce 4

5 Ruční výroba cihel dřevěný model výroby cihel z egyptského hrobu, cca 2000 před Kristem Státní muzeum Berlín NK I - Zděné konstrukce 5

6 dřevěná otevřená forma Mezopotámie nebo Egypt BC, různé velikosti a tvar nástěnná malba Luxor 1450 BC chrámový komplex Ramsese II - Luxor NK I - Zděné konstrukce 6

7 Ruční výroba cihel NK I - Zděné konstrukce 7

8 Pálené cihly Mezopotámie Uruk BC podmínky použití cihel a náklady až třicetinásobné ziguraty vnitřní část nepálené cihly, plášť pálené (10 %) malta hliněná, přírodní asfalt zdobení plastický povrch, barevné glazury NK I - Zděné konstrukce 8

9 Cihlářská pec v poušti NK I - Zděné konstrukce 9

10 Ziggurat ve městě Uru, 2100 př. Kr NK I - Zděné konstrukce 10

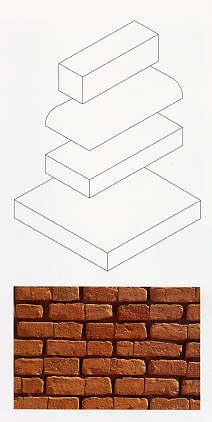

11 základní tvary cihel a detail vazby Zigurat Choga Zanbil strana 67 m, rozměry cihel 350x150x100 mm NK I - Zděné konstrukce 11

12 reliefní výzdoba chrámu v Suse 12. stol. BC NK I - Zděné konstrukce 12

13 centrem Mezopotámie Babylon (Chamurabi BC) největší architektonický rozvoj Nabukadnezar II ( BC) trůnní sál a Ištařina brána (Babylon BC, Dareiův palác Susa BC NK I - Zděné konstrukce 13

14 Staré Řecko nepálené cihly výplň hrázděných obydlí první pálené cihly v Evropě chrám v Argosu 2000 BC pálená krytina široké prejzy NK I - Zděné konstrukce 14

15 Starověký Řím Vitruvius Deset knih o architektuře obytné domy původně hrázděné s vepřovicemi veřejné budovy římský beton s obezdívkou z tufu, postupně z pálených cihel výroba řízena cechy, rozměry, označování pálení v pecích s odděleným topeništěm NK I - Zděné konstrukce 15

16 NK I - Zděné konstrukce 16

17 římské cihly (1 besalis, 2 pedalis, 3 sequipedalis, 4 bipedalis, 5 lydion 6 imbrese 7 tegula), značky, cihlářská pec dělení cihel na trojůhelníky NK I - Zděné konstrukce 17

18 Římské zdivo, Císařské lázně, Trier NK I - Zděné konstrukce 18

19 Panthenon (Hadrian ) vnitřní průměr 43 a výška 50 m kupole z římského betonu, ve válcové části cihelné klenby nad nikami (tloušťka válce 6,05 m) NK I - Zděné konstrukce 19

20 Byzantská říše Konstantinopol centrem od 330 AD centrální řízení předpisy (kvalifikace, ručení 10 let, práce na více stavbách současně smíšené zdivo s cihelným lícem ploché cihly, široké spáry, někdy barvené NK I - Zděné konstrukce 20

21 nejvýznamnější stavbou chrám sv. Sofie Justinian 532 AD NK I - Zděné konstrukce 21

22 Chrámy Krista Pentepoptese a sv. Ireny NK I - Zděné konstrukce 22

23 Detail byzantského zdiva NK I - Zděné konstrukce 23

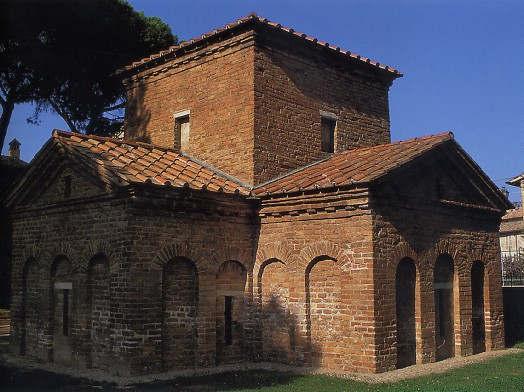

24 pozdní období Západořímské říše odlišné uspořádání zdiva Mausoleum Galla Placida Ravenna 5. stol. AD 300x150x80 mm, spáry mm NK I - Zděné konstrukce 24

25 Arianova křtitelnice Ravenna Theodorik, AD, cihly300x180x65 mm, spáry 30 mm NK I - Zděné konstrukce 25

26 Blízký východ ranně islámská architektura NK I - Zděné konstrukce 26

27 Střední Asie - Transoxánie NK I - Zděné konstrukce 27

28 mausoleum Samání, Buchara 900 AD, strana 10,8 m čtvercové cihly tl. 40 mm, spáry 10 mm, efekt pomocí vazby, cihly tvarovány i po výpalu NK I - Zděné konstrukce 28

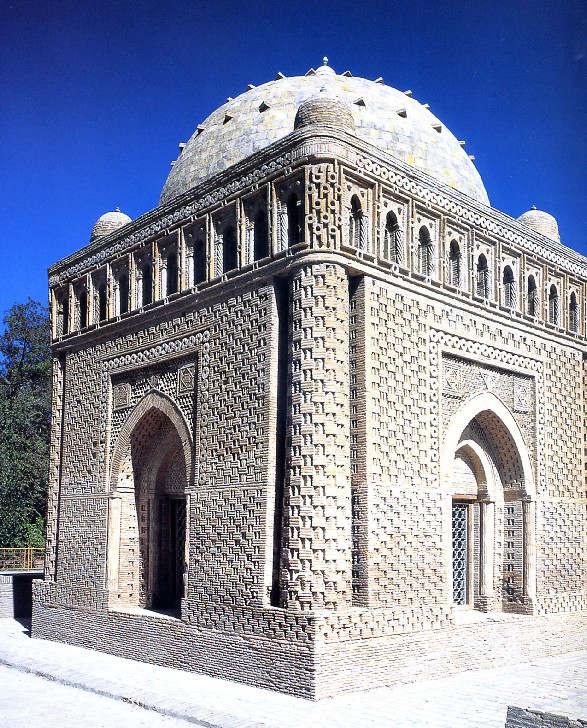

29 Střední Asie - Transoxánie mausoleum Samání, Buchara 900 AD, strana 10,8 m čtvercové cihly tl. 40 mm, spáry 10 mm, efekt pomocí vazby, cihly tvarovány i po výpalu NK I - Zděné konstrukce 29

30 Středověk vrcholné období kultur mimo Evropu Barma město Pagan (Pugan) budhistický základ kultury, trvající 300 let do roku 1287 zachováno 2000 církevních staveb z původních 5000 stůpy a chrámy klenuté prostory NK I - Zděné konstrukce 30

31 Část staveb v Paganu NK I - Zděné konstrukce 31

32 průčelí chrámu v Paganu, rok NK I - Zděné konstrukce 32

33 pagoda Liuhuo (Hangzhou r. 971, dvakrát zničena, přestavěna 1525, opravena 1900) základem stůpa přístup věřících vnitřními schody strážní věž, maják, pozorovatelna velmi pevné cihly, zvláštní vazby zdiva NK I - Zděné konstrukce 33

34 pagoda Yunaynsi (Suzhou 929) pagoda Long Hua (Šanghai r. 977) NK I - Zděné konstrukce 34

35 ze staré Číny příklady vazby dutých stěn cihly P+D NK I - Zděné konstrukce 35

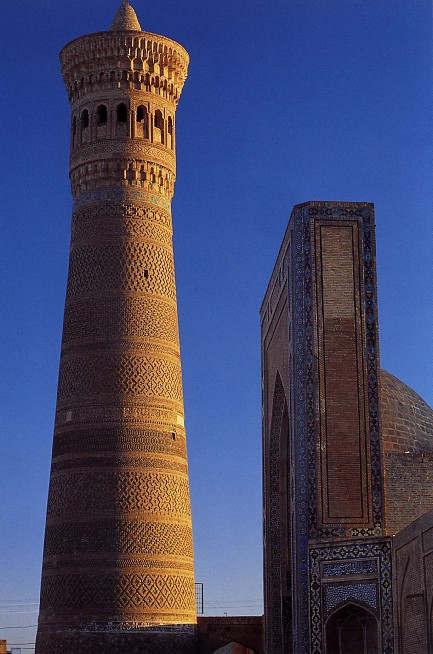

36 Minaret Kalan v Buchaře (1127) vzory v režném zdivu glazované obklady mešity minarety medresy hrobky sádrová malta NK I - Zděné konstrukce 36

37 Samarkand Registan NK I - Zděné konstrukce 37

38 Samarkand Registan Timur, Ulugbek NK I - Zděné konstrukce 38

39 Samarkand mešita Bibi Chanym NK I - Zděné konstrukce 39

40 Samarkand Gur Emir NK I - Zděné konstrukce 40

41 Středověk v Evropě v Evropě se římská tradice stavění přerušila odlišný formát cihel vyhovující surovině cisterciáci znalost staveb z Raveny řád německých rytířů křížové výpravy rozšíření výroby cihel v severozápadní Evropě po pobaltské země výroba v místě, města, na výdělek pálení v milířích cechovní organizace NK I - Zděné konstrukce 41

42 Holštýnská brána v Lübecku, 1477 Backsteigotik katedrála Gdaňsk, Marienkirche Lübeck, sv. Mikuláš Stralsund NK I - Zděné konstrukce 42

43 Vilnus kostely sv. Anny a sv. Bernharda NK I - Zděné konstrukce 43

44 klášter v Chorinu 13. stol NK I - Zděné konstrukce 44

45 Katedrála sv. Cecílie, Alby jihovýchodní Francie, 87 m výšky NK I - Zděné konstrukce 45

46 Charakter zdiva navazuje na římskou tradici ploché cihly, silné maltové spáry NK I - Zděné konstrukce 46

47 Malbork 14. stol. sídlo řádu Teutonského řádu NK I - Zděné konstrukce 47

48 Litva - Trakaj NK I - Zděné konstrukce 48

49 Nymburk NK I - Zděné konstrukce 49

50 Nymburk NK I - Zděné konstrukce 50

51 Na prahu novověku dramatické změny reformace a náboženské války z Itálie šíření renesance knihtisk počátek moderní vědy objevení Ameriky ve stavitelství změna organizace NK I - Zděné konstrukce 51

52 Kupole katedrály Santa Maria del Fiore, Florencie (dok. 1446) NK I - Zděné konstrukce 52

53 Fillippo Brunelleschi NK I - Zděné konstrukce 53

54 Terakotové prvky na fasádě arkád San Giacomo Maggiore, Bologna NK I - Zděné konstrukce 54

55 Hampton Court Palace, postaven pro kardinála Wolsey, značně přestavěn pro Jindřicha VIII NK I - Zděné konstrukce 55

56 zdobné komíny NK I - Zděné konstrukce 56

57 First Court, St. John s College, Cambridge ( ) diamantový vzor a odelhčující oblouky NK I - Zděné konstrukce 57

58 dekorativní styl v Rusku byzantská tradice chrám stětí Jana Křtitele 1547 velmi masivní zdivo NK I - Zděné konstrukce 58

59 Chrám sv. Trojice, Ostankino ( NK I - Zděné konstrukce 59

60 timurovská říše rozpad na tři části ( ) uzbeckou, perskou, mogulskou uzbecká říše (Kazachstan, Uzbekistan, Afganistan) centrum Buchara medresa Mir-i-Arab NK I - Zděné konstrukce 60

61 Perská renesance Safíovci Vrchol Abbás I Veliký ( ) (Velká) šáhova mešita, Isfahan NK I - Zděné konstrukce 61

62 v Číně dynastie Ming postavena podstatná část Velké čínské zdi NK I - Zděné konstrukce 62

63 v Číně dynastie Ming postavena podstatná část Velké čínské zdi NK I - Zděné konstrukce 63

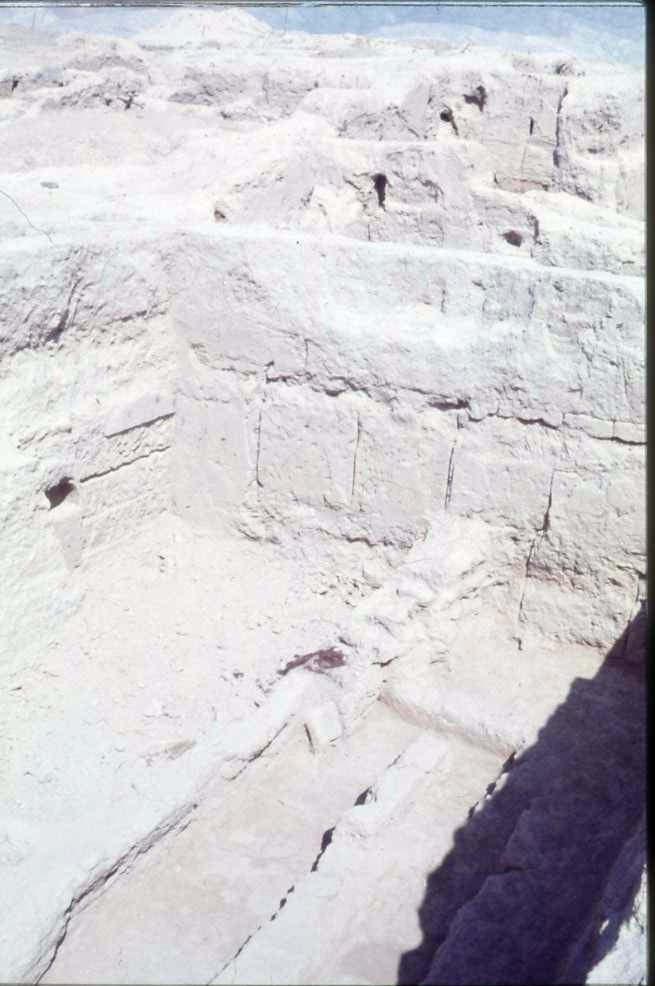

64 Tádžikistan Pendžikent NK I - Zděné konstrukce 64

65 Hliněná architektura v Jemenu NK I - Zděné konstrukce 65

66 Hliněná architektura v Mali NK I - Zděné konstrukce 66

67 Osvícenství Nizozemsko a Belgie centra výroby cihel, v 17. stol. styl vysokých štítů Vleeshal, Harlem, Holandsko NK I - Zděné konstrukce 67

68 Francie klasicistní fasády střídání kamenných prvků s režným zdivem Place Royale, Paříž NK I - Zděné konstrukce 68

69 velký požár Londýna 1666 obnova téměř výhradně z cihel Christopher Wren autor katedrály sv. Pavla - St. Benet, Upper Thames Street NK I - Zděné konstrukce 69

70 Královská společnost nauk rozvoj vědy a zdokonalení řemesel - encyklopedická díla NK I - Zděné konstrukce 70

71 opracování cihel broušením, řezáním, tesáním cihly z jemné hlíny bez kaménků minimální spáry s vápenným tmelem NK I - Zděné konstrukce 71

72 Řezání tvarovky podle šablony NK I - Zděné konstrukce 72

73 Tilbury Fort (1670), Tilbury, Essex, Sir Bernard de Gomme rozsáhlé pevnostní stavby cihly lépe odolávají odstřelování obrovská spotřeba cihel a řemeslníků NK I - Zděné konstrukce 73

74 A. Felibien, Des Principles de l Architecture (1699) ideální uspořádání pevnosti NK I - Zděné konstrukce 74

75 Kolonie v Americe Adam Thoroughgood House, Norfolk, Virginia (1680) Bacon s Castle Surry County Virginia (1665) NK I - Zděné konstrukce 75

76 Zděné konstrukce a 20. stol. zprůmyslnění cihlářské výroby šnekový lis Carl Schlikeysen berlínský výrobce kruhové pece Friedrich Hoffmann - Berlín umělé sušení v 19. století nahrazují cihly kámen ve městech, na venkově později, přetrvávají místní materiály (dřevo, kámen, vepřovice) navrhování podle stavebních řádů pražský: min. 450 mm, nižší podlaží o ¼ cihly, rozšíření dovnitř budovy, u více podlaží než 2 minimálně 600 mm vnitřní zdi, dále polospalné stropy atd. Řády částečně omezily vývoj konstrukcí NK I - Zděné konstrukce 76

77 příprava suroviny, tvarování cihel, sušení a výpal stroj na výrobu cihel, pec se spodním odtahem, Hoffmannova kruhovka (ocelové přepážky) NK I - Zděné konstrukce 77

78 pec se spodním odtahem (beehive kiln) Bulmor Brickworks, Suffolk, England NK I - Zděné konstrukce 78

79 Kruhová pec kontinuální výroba rychlejší ekonomičtější méně energie ocelové dělící stěny pětinásobná kapacita NK I - Zděné konstrukce 79

80 zchátralá kruhová pec v Slavoníně, Olomouc NK I - Zděné konstrukce 80

81 vyšší pevnost zdiva kvalita cihel, cementová malta (Joseph Aspdin 21, Oct patent Portland cement) inženýrské stavby mosty, kanály, stoky Digwell Viaduct, Hertfordshire NK I - Zděné konstrukce 81

82 masová výstavba levných domů v průmyslových oblastech vývoj nových zdicích prvků a forem zděných prvků, dutinové stěny počátek 19. stol. stropní konstrukce : tradiční - dřevěné a klenby, nové keramika, ocel, beton, kombinace vyztužené zdivo (Marc Brunnel tunel pod Temží) NK I - Zděné konstrukce 82

83 keramické stropy NK I - Zděné konstrukce 83

84 dekorativní fasády, terakotové prvky v období historizujících slohů (Anglie, Německo) Prudential Assurance Building (1879) Holborn, London, Alfred Waterhouse NK I - Zděné konstrukce 84

85 zvýraznění dekorativních prvků Keble College, Oxford ( ), William Butterfield NK I - Zděné konstrukce 85

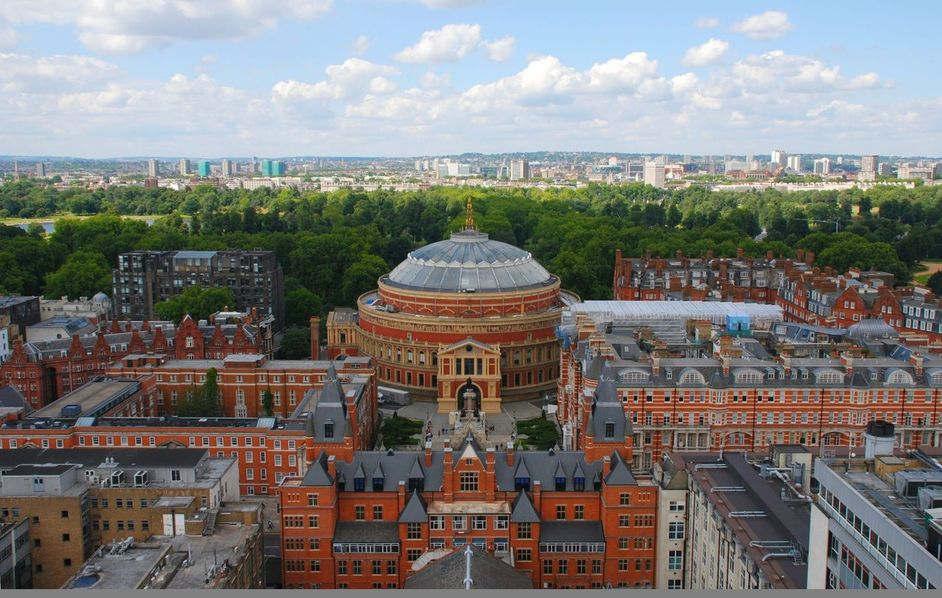

86 Royal Albert Hall, London, Francis Fowke ( ) NK I - Zděné konstrukce 86

87 Middland Grand Hotel, St Pancras Railway Station, Londýn, George Gilbert Scott ( ) NK I - Zděné konstrukce 87

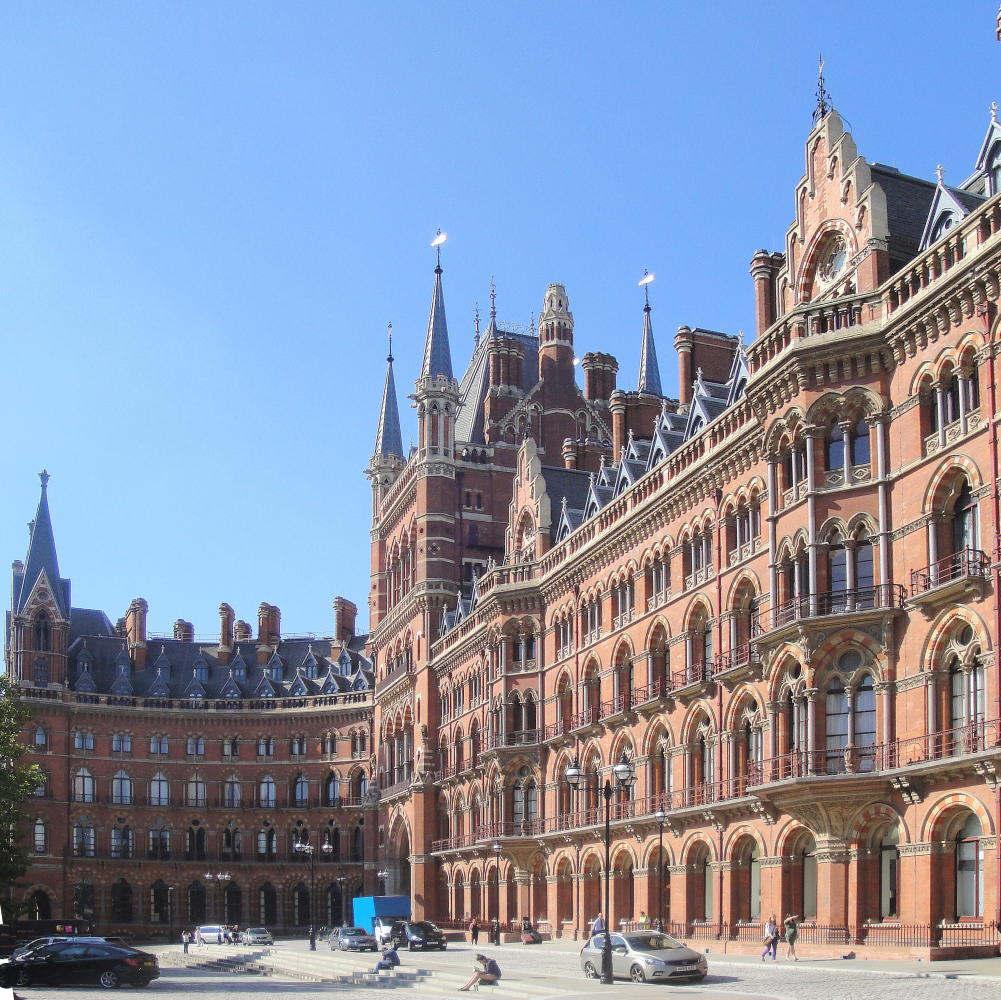

88 Middland Grand Hotel, St Pancras Railway Station, Londýn, George Gilbert Scott ( ) NK I - Zděné konstrukce 88

89 Francie zdivo a ocel Tržnice, Albi, (1902) NK I - Zděné konstrukce 89

90 Noisiel u Paříže, továrna Menier ( ) Jules Saulnier NK I - Zděné konstrukce 90

91 Zemská porodnice Josef Hlávka NK I - Zděné konstrukce 91

92 Zemská porodnice Josef Hlávka NK I - Zděné konstrukce 92

93 Zemská porodnice NK I - Zděné konstrukce 93

94 hledání nového výrazu Antonio Gaudí organická architektura Collegio Teresiano ( ) NK I - Zděné konstrukce 94

95 krypta chrámu Colonia Guël (1898) NK I - Zděné konstrukce 95

96 ve Spojených státech hledání amerického slohu od sedmdesátých let 19. století Henry Hobson Richardson ( ) Sever Hall ( ) Harvard University, Cambridge, Mess NK I - Zděné konstrukce 96

97 Sever Hall ( ) Harvard University, Cambridge, Mess NK I - Zděné konstrukce 97

98 prérijní styl Frank LLoyd Wright, organizace vnitřního prostoru, režné zdivo Arthur Heurtley Residence, Chicago, (1902) NK I - Zděné konstrukce 98

99 20. století Spojené státy výškové stavby cihelné fasády Manhattan, New York City NK I - Zděné konstrukce 99

100 Burnham &Root Monadnock Building, Chicago, nejvyšší zděná budova ( ) 16 pater nejsilnější stěny 6 stop NK I - Zděné konstrukce 100

101 Anglie styl královny Anny Sir Edwyn Lutyens Folly Farm, Sulhapstead ( ) NK I - Zděné konstrukce 101

102 Anglie styl královny Anny Sir Edwyn Lutyens St Jude's, Hampstead Garden Suburb, London NK I - Zděné konstrukce 102

103 Dánský funkcionalismus Grundtvigkirke - Kodaň, Peder Wilhelm Jensen-Klint NK I - Zděné konstrukce 103

104 Amsterodamská škola Scheepvaarthuis, Meij, Kramer, de Klerk NK I - Zděné konstrukce 104

105 Het Schip, Michel de Klerk , Amsterdam NK I - Zděné konstrukce 105

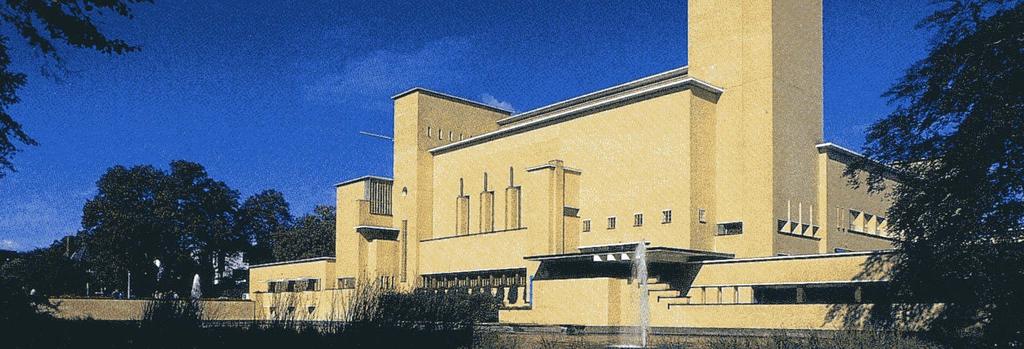

106 Hnutí De Stijl protipól Amsterodamské školy utopický ideál duchovní harmonie a řádu čistá abstrakce Hilversum Town Hall, konec 20. let, Willem Marinus Dudok NK I - Zděné konstrukce 106
