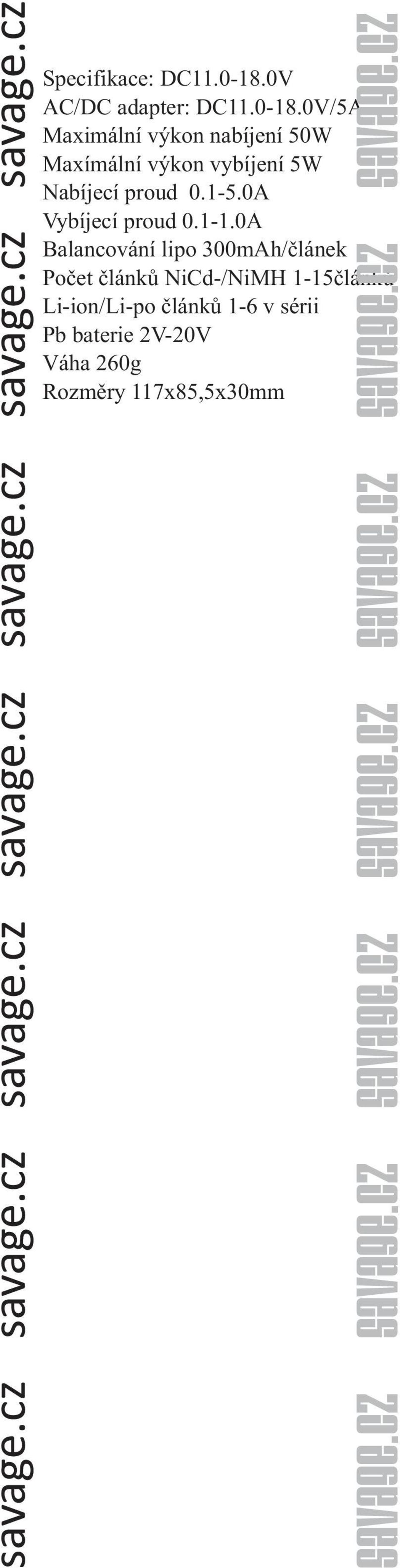

1 Specifikace: DC V AC/DC adapter: DC V/5A Maximální výkon nabíjení 50W Maxímální výkon vybíjení 5W Nabíjecí proud A Vybíjecí proud A Balancování lipo 300mAh/článek Počet článků NiCd-/NiMH 1-15článků Li-ion/Li-po článků 1-6 v sérii Pb baterie 2V-20V Váha 260g Rozměry 117x85,5x30mm

2 Optimalizovaný operační systém B6 obsahuje tzv. AUTO funkci která automaticky nastaví výkon nabíjení během procesu nabíjení nebo vybíjení. Hlavně u lithiových baterií tak dokáže ochránít přebití baterie které by mohlo vést k explozi kvůli uživatelské chyby. Umí odpojit okruh automaticky a vyvolat alarm hned jakmile detekuje chybu. Veškeré nastavení mohou být uživatelem změněny. Nezávislý Li balancer B6 obsahuje balancer jednotlívých článků. Není tak třeba připojovat externí balancer při nabíjení baterií. Balancování individuálních článků Během vybíjení B6 monitoruje a balancuje každý článek baterie zvlášť. Při jakékoliv chybě vyskočí chyba a proces bude ukončet automaticky a to i v případě že napětí jakéhokoliv článku baterie je mimo stanovený limit. Adaptace pro různé lithiové baterie B6 se umí přizpůsobit různým typům Lithiových baterií jako je Li-ion, LiPo a nově také LiFe. Funkce Fast (rychlonabíjení) a Storage (uskladnění) Funkce Fast zkracuje dobu nabíjení. Funkce Storage sleduje stav celkového napětí baterie tak, aby mohla být bezpečně dlouhodobě uložena. Maximální bezpečnost Delta-peak sensitivity automatické nabíjení a jeho přerušení je založené na principu Delta-peak napětí. Pokud napětí baterie překročí stanovenou mez, proces nabíjení bude automaticky ukončen. Automatické nabíjení při omezení proudu Můžete nastavit horní mez proudu pro nabíjení pokud nabíjíte NiCd nebo NiMH baterii. Hodí se pro NiMH baterie s nízkým odporem a kapacitou v nabíjecím módu AUTO. Omezení kapacity Nabíjecí kapacita je vždy vypočítána jako nabíjecí proud vynásobený časem. Jestli nabíjecí kapacita překročí limit, proces bude automaticky ukončen pokud máte nastavenou maximální hodnotu. Teplotní pojistka Interní chemícká reakce baterie způsobí zvýšení teploty baterie. Pokud teplota dosáhne nastaveného limitu, proces bude ukončen. Tato funkce je dostupná pokud máte teplotní čidlo připojeno k nabíječce. To není součásti nabíječky Omezení časem Můžete nastavit maximální dobu nabíjení aby se předešlo poškození baterie v důsledku např. Špatného nastavení nabíjecích hodnot. Input Power monitoring Nabíječka sleduje i stav baterie která nabíječku napájí. Pokud jde o autobaterii, zabrání tak vybití baterie pod nastavenou mez. Data store/load Nabíječka umožňuje uchování až 5ti dat pro různé nabíjení. Můžete tak data vyvolat a použít kdykoliv aniž byste je museli znovu nastavovat.

3 Cyklování nabíjení/ vybíjení 1-5 cyklů kontinuálního procesu nabíjení > vybíjení nebo vybíjení > nabíjení. Je vhodné pro oživení a balancování baterií kdy se tak simuluje zátěž. Napájení 11-18V DC LCD obrazovka Balanční konektory JST-XH Výstupní kabely 4mm konektory Procházení hlavního menu zastavení jakéhokoliv nabíjecího procesu Nastavení hodnot Zobrazení individuálních článků při balancování Spuštění nebo pokračování procesu nabíjení. Potvrzení změn Ukázka zapojení baterie pro nabíjení a balancování Chybné zapojení než je na obrázku způsobí poškození nabíječky Hlavní silové kabely musí být připojeny spolu s balančním konektorem tak jako je na obrázku, dříve než začnete nabíjet svou baterii Pokud používáte krokodýl konektory, ujistěte se že nemají šanci se dotknout + a - navzájem!

4 Tyto varování jsou důležité. Dodržujte instrukce pro maximální bezpečnost. V jiném připadě se může baterie a nabíječka poškodit, v horším případě způsobit požár Nikdy nenechávejte nabíječku bez dozoru pokud je přiopojená k síti. Pokud dojde k jakékoliv chybě, okamžitě ukončete nabíjení a řiďte se manuálem Uchovávejte nabíječku mimo prašné prostředí, vlhko, déšť, horko, přímé slunce a vibrace Povolené napětí je 11-18V DC Tato nabíječka a baterie by měly být umístěny na podklad který odolává vysokým teplotám,l je nehořlavý a nevodivý. Nikdy neumisťujte na sedadlo auta, koberec nebo podobně. Udržujte veškeré hořlavé materiály mimo dosah nabíječky a baterie. Ujistěte se že znáte parametry nabíjené baterie. Jen tak můžete nastavit správné hodnoty nabíječky. Pokud je program nastaven chybně, může dojít k poškození nabíječky nebo baterie. Může dojít k požáru nebo explozi. Na toto se nevztahuje záruka ani na škody vzniklé nesprávným používáním. NiCD/NiMH Napětí: 1.2V/článek Povoleno rychlo nabíjení proudy 1C-2C (záleží na článcích) vybíjecí spodní hranice napětí 0.85V/článek (NiCd), 1.0V/článek (NiMH) Li-ion Napětí 3,6V/článek Max. napětí 4.1V/článek Povolené rychlo nabíjení 1C nebo méně Min. napětí 2,5V/článek nebo více LiPo Napětí 3,7V/článek max. napětí 4.2V/článek povolené rychlo nabíjení 1C nebo méně min. napětí 3.0V/článek nebo více LiFe Napětí 3.3V/článek max. napětí 3.6V/článek povolené rychlo nabíjení 4C nebo méně min. napětí 2.0V/článek nebo více Pb napětí 2.0V/článek (olověná) max. nabíjecí napětí 2.46V/článek povolené rychlo nabíjení 0.4C nebo méně min. napětí 1.75V/článek nebo vyšší

5 Výchozí nastavení je pro 12V externí baterii. Můžete nastavit různé hodnoty podle kroků v levé tabulce. Pokud potřebujete nastavit jiné hodnoty, stiskněte Start/Enter položka se rozbliká, poté můžete změnit její hodnotu tlačítkem INC (+), nebo DEC (-). Hodnota bude uložena stiskem Start/Enter Tato obrazovka umožňuje nastavení nominálního napětí baterie. Nůžete vybrat ze tří typů, LiFe, LiIo, LiPo. Tato informace je důležitá pro správné nabíjení. Ujistěte se že víte kterou baterii nabíjíte, jinak může dojít k explozi. Aby se předešlo k chybě nastavení, B6 detekuje počet článků automaticky na začátku nabíjení/ vybíjení. Ale baterie která je hodně vybitá nemůže být detekována správně. Aby se zabránílo chybě, nabíječka se snaží během 15sec zjistit počet článků. Možná bude třeba zýšit časový interval pro baterie s vysokou kapacitou. Doporučujeme zachovat původní nastavení. Tato obrazovka ukazuje automatické vypnutí pro NiMH a NiCd baterie. Hodnoty jsou v intervalu 5-20mV na člá nek. Nastavení vyšší hodnoty může způsobit přehřátí baterie a nebezpečí přebití. Nižší hodnoty zase můžou způsobit předčasné vypnutí nabíjení. Nastavte hodnoty podle manuálu dané baterie. (standardně NiCd 12mV, NiMH 7mv)

6 Baterie jsou po nabíjení/vybíjení horké. Tento program umožní bateriím se zchladit. Můžete nastavit čas od 1-60min po které nabíječka nebude baterie nabíjet/vybíjet mezi jednotlivými cykly. Jakmile začne proces nabí jení, integrovaná časová ochrana se zapne. Pokud nabí ječka automaticky neukončí proces kvůli nemožnosti zjištění nabití baterie, tento program ochrání přebibí baterie jejím vypnutí po uplynulém čase. Tento program vypne baterii při dosažení nastavené kapacity. Vhodné pokud dojde k chybě detekce delta-peak nebo je hodnota delta-peak nastavena špatně. Beep - informuje uživatele pokaždé když je stisknuto tlačí tko Buzzer - informuje uživatele o ukončení programu nebo chybě Tato funkce monitoruje vstupní napětí. Pokud napětí klesne pod nastavenou hodnotu, nabíjení se ukončí tak aby se ochraníla autobaterie. Nastavení a kalkulace Safe Timer Pokud nabíjíte NiCd nebo NiMH baterie, vydělte kapacitu napětím, výsledek vydělte 11.9 a výslednou hodnotu nastavte jako safety timer. Lithium (LiIo/ LiPo/ LiFe) program Tento program je vhodný pouze nabí jení / vybí jení lithium polymerových baterií s nominá lní m napětím 3.3/ 3.6/ 3.7V/článek. Různé baterie používají různé techniky nabíjení. Důležité jsou dvě hodnoty, napětí a proud. Celkové napětí je velmi důležité. Musí odpovídat dané baterii. Lipo má 3.6v, Lilo 4.1 a LiFe 3.8V na článek. Pokud chcete změnit parametry, stiskněte Start/Enter aby se hodnota rozblikala, poté použijte DES- nebo INC+ pro nastavení hodnoty. Poté Start/Enter pro uložení hodnoty.

7 Levý sloupec zobrazuje vybraný typ baterie. Hodnota pod ní je nastavený proud. Po nastavení proudu a voltá že přidržte Start/ Enter na více než 3 sekundy pro spuštění nabíjení. Tato obrazovka zobrazuje počet člá nk ů detekovaných nabíječkou R: zobrazuje počet článků detekovaných nabíječkou, S: zobrazuje članky nastavené uživatelem. Pokud obě hodnoty souhlasí, pokračuj stiskem Start/Enter. Jesli jsou hodnoty různé, vrať se k předchozímu kroku a zkontroluj správnost nastavení. Tato obrazovka zobrazuje aktuá lní průběh nabíjení. Stiskní BATT TYPE/STOP pro zrušení nabíjení. Pokud zapojí te balanční konektor k nabí ječce, bude nabí ječka během nabíjení kontrolovat a vyrovnávat napětí mezi jednotlivými články.

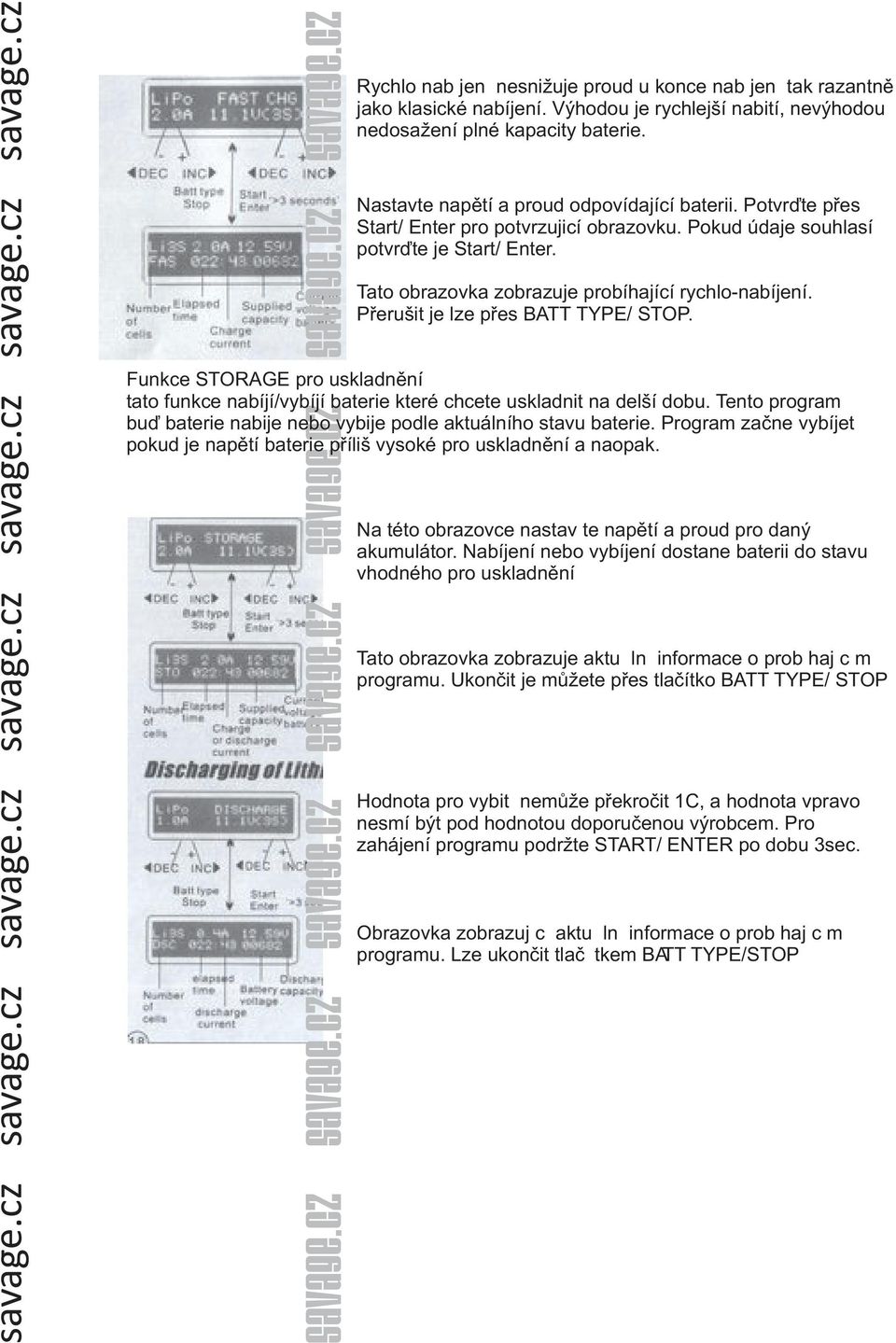

8 Rychlo nabí jení nesnižuje proud u konce nabí jení tak razantně jako klasické nabíjení. Výhodou je rychlejší nabití, nevýhodou nedosažení plné kapacity baterie. Nastavte napětí a proud odpovídající baterii. Potvrďte přes Start/ Enter pro potvrzujicí obrazovku. Pokud údaje souhlasí potvrďte je Start/ Enter. Tato obrazovka zobrazuje probíhající rychlo-nabíjení. Přerušit je lze přes BATT TYPE/ STOP. Funkce STORAGE pro uskladnění tato funkce nabíjí/vybíjí baterie které chcete uskladnit na delší dobu. Tento program buď baterie nabije nebo vybije podle aktuálního stavu baterie. Program začne vybíjet pokud je napětí baterie příliš vysoké pro uskladnění a naopak. Na této obrazovce nastaví te napětí a proud pro daný akumulátor. Nabíjení nebo vybíjení dostane baterii do stavu vhodného pro uskladnění Tato obrazovka zobrazuje aktuá lní informace o probí hají cí m programu. Ukončit je můžete přes tlačítko BATT TYPE/ STOP Hodnota pro vybití nemůže překročit 1C, a hodnota vpravo nesmí být pod hodnotou doporučenou výrobcem. Pro zahájení programu podržte START/ ENTER po dobu 3sec. Obrazovka zobrazují cí aktuá lní informace o probí hají cí m programu. Lze ukončit tlačí tkem BATT TYPE/STOP
