1 Ceník 2012 Platný od Teplo pro život

2 Obsah Obsah Plynové kondenzační kotle do 50 kw 3 Cenově zvýhodněné sestavy kondenzačních kotlů a nepřímo ohřívaných zásobníků 3 Příslušenství 4 Regulace 6 Nejčastější příklady zapojení kotle s vhodnou regulací (schématické znázornění) 7 Odkouření 8 Vodorovné koaxiální odkouření pro kondenzační kotle 80/125 mm 8 Svislé koaxiální odkouření pro kondenzační kotle 80/125 mm 9 Koaxiální odkouření pro kondenzační kotle do 30 kw 60/100 mm 10 Odkouření pro kondenzační kotle vedené šachtou - nezávislé na přívodu vzduchu z místnosti 11 Dělené odkouření pro kondenzační kotle 2x 80 mm - nezávislé na přívodu vzduchu z místnosti 12 Plynové kondenzační kotle nad 50 kw 13 Plynové závěsné kotle 14 Cenově zvýhodněné sestavy plynových závěsných kotlů a nepřímo ohřívaných zásobníků 15 Příslušenství 17 Regulace pro kondenzační kotle s Bosch Heatronic III a IV 18 Nejčastější příklady zapojení kotle s vhodnou regulací (schématické znázornění) 19 Odkouření 20 Koaxiální odkouření 60/100 mm pro kotle Ceraclass Dělené odkouření 2x80 mm pro kotle Ceraclass Koaxiální odkouření 80/110 mm pro plynové přístroje Ceramini, Cerastar a Celsius 22 Plynové průtokové ohřívače 23 Příslušenství 23 Přímo ohřívané plynové zásobníky 24 Nepřímo ohřívané zásobníky 24 Příslušenství 24 Tepelná čerpadla vzduch/voda - NOVINKA 25 Tepelná čerpadla vzduch/voda s jednotkou ACM Combi Modul 25 Tepelná čerpadla vzduch/voda s oddělenou instalací regulace a zásobníku 26 Příslušenství 26 Ploché solární kolektory - NOVINKA 27 Cenově zvýhodněné solární sety s FKC kolektory na šikmou střechu 27 Cenově zvýhodněné solární sety s FKC kolektory na plochou střechu 27 Příslušenství 28 Příslušenství (pro FKC i VK kolektory) 29 Solární zásobníky 29 Vakuové solární kolektory - NOVINKA 30 Cenově zvýhodněné solární sety s VK kolektory na šikmou střechu 30 Cenově zvýhodněné solární sety s VK kolektory na plochou střechu 30 Příslušenství 31 Přehled označení přístrojů 32 2

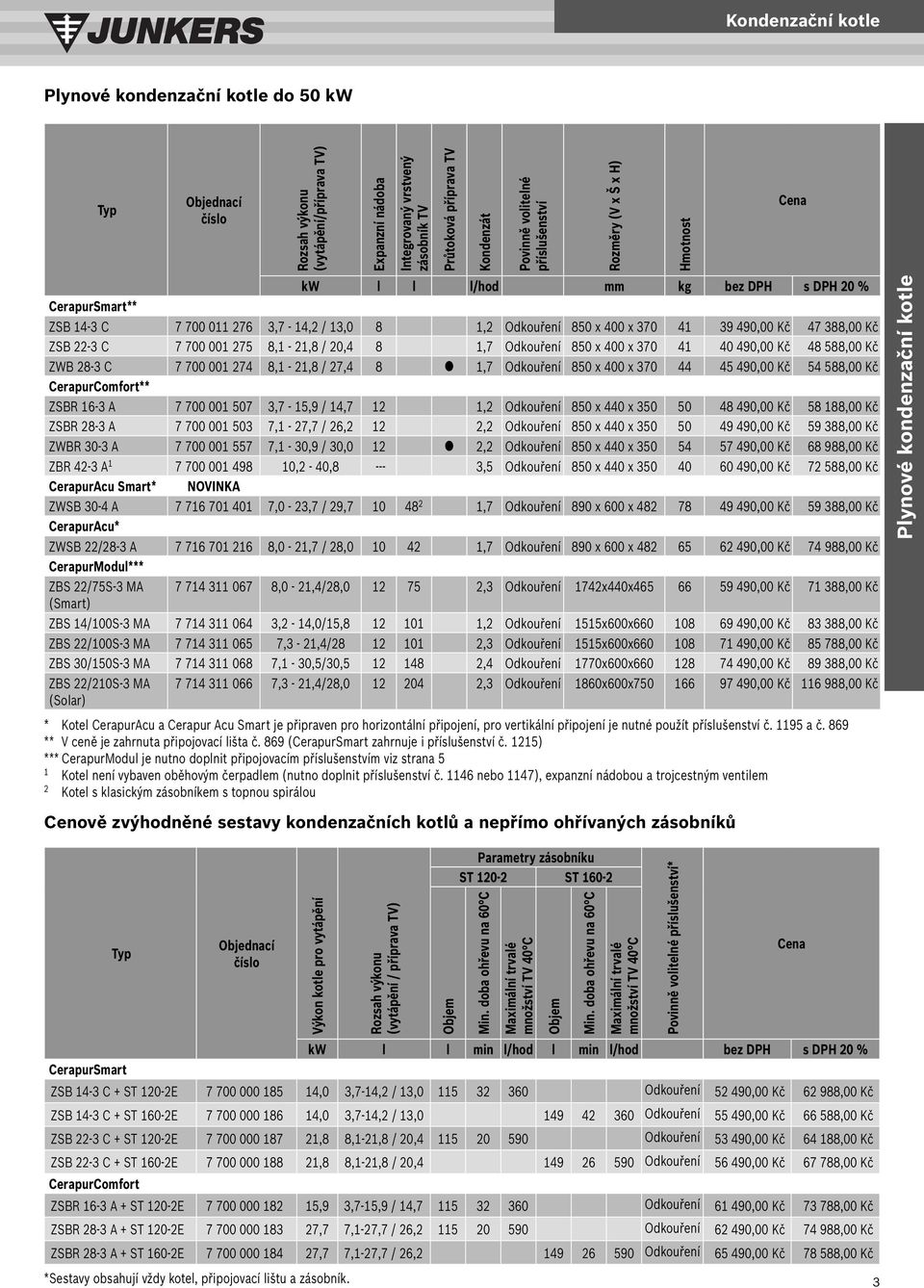

3 Kondenzační kotle Plynové kondenzační kotle do 50 kw Objednací číslo Rozsah výkonu (vytápění/příprava TV) Expanzní nádoba Integrovaný vrstvený zásobník TV Průtoková příprava TV kw l l l/hod mm kg CerapurSmart** ZSB 14-3 C ,7-14,2 / 13,0 8 1,2 Odkouření 850 x 400 x ,00 Kč ,00 Kč ZSB 22-3 C ,1-21,8 / 20,4 8 1,7 Odkouření 850 x 400 x ,00 Kč ,00 Kč ZWB 28-3 C ,1-21,8 / 27,4 8 1,7 Odkouření 850 x 400 x ,00 Kč ,00 Kč CerapurComfort** ZSBR 16-3 A ,7-15,9 / 14,7 12 1,2 Odkouření 850 x 440 x ,00 Kč ,00 Kč ZSBR 28-3 A ,1-27,7 / 26,2 12 2,2 Odkouření 850 x 440 x ,00 Kč ,00 Kč ZWBR 30-3 A ,1-30,9 / 30,0 12 2,2 Odkouření 850 x 440 x ,00 Kč ,00 Kč ZBR 42-3 A ,2-40, ,5 Odkouření 850 x 440 x ,00 Kč ,00 Kč CerapurAcu Smart* NOVINKA ZWSB 30-4 A ,0-23,7 / 29, ,7 Odkouření 890 x 600 x ,00 Kč ,00 Kč CerapurAcu* ZWSB 22/28-3 A ,0-21,7 / 28, ,7 Odkouření 890 x 600 x ,00 Kč ,00 Kč CerapurModul*** ZBS 22/75S-3 MA ,0-21,4/28, ,3 Odkouření 1742x440x ,00 Kč ,00 Kč (Smart) ZBS 14/100S-3 MA ,2-14,0/15, ,2 Odkouření 1515x600x ,00 Kč ,00 Kč ZBS 22/100S-3 MA ,3-21,4/ ,3 Odkouření 1515x600x ,00 Kč ,00 Kč ZBS 30/150S-3 MA ,1-30,5/30, ,4 Odkouření 1770x600x ,00 Kč ,00 Kč ZBS 22/210S-3 MA (Solar) ,3-21,4/28, ,3 Odkouření 1860x600x ,00 Kč ,00 Kč * Kotel CerapurAcu a Cerapur Acu Smart je připraven pro horizontální připojení, pro vertikální připojení je nutné použít příslušenství č a č. 869 ** V ceně je zahrnuta připojovací lišta č. 869 (CerapurSmart zahrnuje i příslušenství č. 1215) *** CerapurModul je nutno doplnit připojovacím příslušenstvím viz strana 5 1 Kotel není vybaven oběhovým čerpadlem (nutno doplnit příslušenství č nebo 1147), expanzní nádobou a trojcestným ventilem 2 Kotel s klasickým zásobníkem s topnou spirálou Objednací číslo Výkon kotle pro vytápění Rozsah výkonu (vytápění / příprava TV) Objem Kondenzát Povinně volitelné příslušenství Cenově zvýhodněné sestavy kondenzačních kotlů a nepřímo ohřívaných zásobníků Rozměry (V x Š x H) Parametry zásobníku ST ST kw l l min l/hod l min l/hod CerapurSmart ZSB 14-3 C + ST 120-2E ,0 3,7-14,2 / 13, Odkouření ,00 Kč ,00 Kč ZSB 14-3 C + ST 160-2E ,0 3,7-14,2 / 13, Odkouření ,00 Kč ,00 Kč ZSB 22-3 C + ST 120-2E ,8 8,1-21,8 / 20, Odkouření ,00 Kč ,00 Kč ZSB 22-3 C + ST 160-2E ,8 8,1-21,8 / 20, Odkouření ,00 Kč ,00 Kč CerapurComfort ZSBR 16-3 A + ST 120-2E ,9 3,7-15,9 / 14, Odkouření ,00 Kč ,00 Kč ZSBR 28-3 A + ST 120-2E ,7 7,1-27,7 / 26, Odkouření ,00 Kč ,00 Kč ZSBR 28-3 A + ST 160-2E ,7 7,1-27,7 / 26, Odkouření ,00 Kč ,00 Kč *Sestavy obsahují vždy kotel, připojovací lištu a zásobník. Min. doba ohřevu na 60 C Maximální trvalé množství TV 40 C Objem Min. doba ohřevu na 60 C Maximální trvalé množství TV 40 C Povinně volitelné příslušenství* Hmotnost 3 Plynové kondenzační kotle

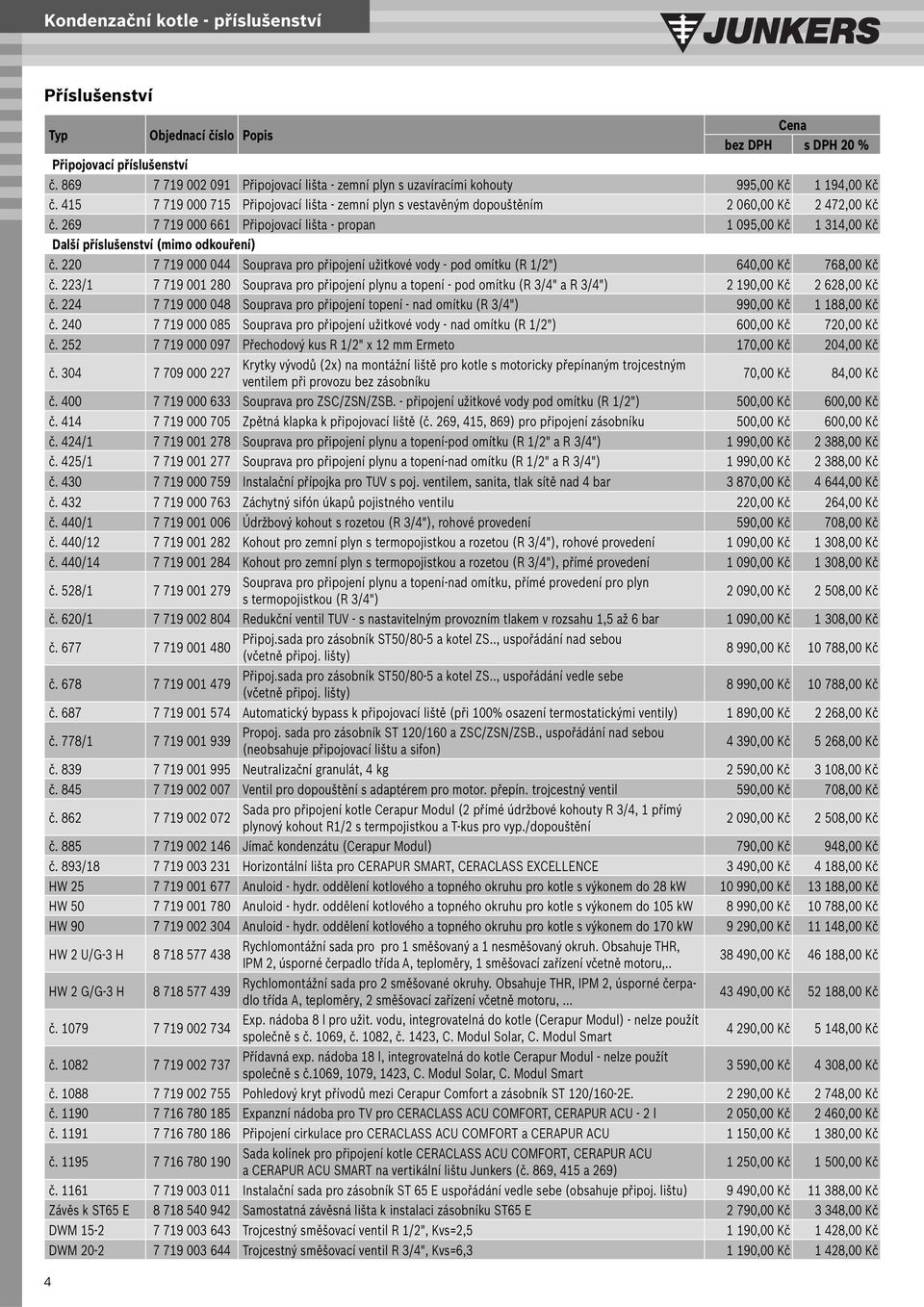

4 Kondenzační kotle - příslušenství Příslušenství Připojovací příslušenství č Připojovací lišta - zemní plyn s uzavíracími kohouty 995,00 Kč 1 194,00 Kč č Připojovací lišta - zemní plyn s vestavěným dopouštěním 2 060,00 Kč 2 472,00 Kč č Připojovací lišta - propan 1 095,00 Kč 1 314,00 Kč Další příslušenství (mimo odkouření) č Souprava pro připojení užitkové vody - pod omítku (R 1/2") 640,00 Kč 768,00 Kč č. 223/ Souprava pro připojení plynu a topení - pod omítku (R 3/4" a R 3/4") 2 190,00 Kč 2 628,00 Kč č Souprava pro připojení topení - nad omítku (R 3/4") 990,00 Kč 1 188,00 Kč č Souprava pro připojení užitkové vody - nad omítku (R 1/2") 600,00 Kč 720,00 Kč č Přechodový kus R 1/2" x 12 mm Ermeto 170,00 Kč 204,00 Kč č Krytky vývodů (2x) na montážní liště pro kotle s motoricky přepínaným trojcestným ventilem při provozu bez zásobníku 70,00 Kč 84,00 Kč č Souprava pro ZSC/ZSN/ZSB. - připojení užitkové vody pod omítku (R 1/2") 500,00 Kč 600,00 Kč č Zpětná klapka k připojovací liště (č. 269, 415, 869) pro připojení zásobníku 500,00 Kč 600,00 Kč č. 424/ Souprava pro připojení plynu a topení-pod omítku (R 1/2" a R 3/4") 1 990,00 Kč 2 388,00 Kč č. 425/ Souprava pro připojení plynu a topení-nad omítku (R 1/2" a R 3/4") 1 990,00 Kč 2 388,00 Kč č Instalační přípojka pro TUV s poj. ventilem, sanita, tlak sítě nad 4 bar 3 870,00 Kč 4 644,00 Kč č Záchytný sifón úkapů pojistného ventilu 220,00 Kč 264,00 Kč č. 440/ Údržbový kohout s rozetou (R 3/4"), rohové provedení 590,00 Kč 708,00 Kč č. 440/ Kohout pro zemní plyn s termopojistkou a rozetou (R 3/4"), rohové provedení 1 090,00 Kč 1 308,00 Kč č. 440/ Kohout pro zemní plyn s termopojistkou a rozetou (R 3/4"), přímé provedení 1 090,00 Kč 1 308,00 Kč č. 528/ Souprava pro připojení plynu a topení-nad omítku, přímé provedení pro plyn s termopojistkou (R 3/4") 2 090,00 Kč 2 508,00 Kč č. 620/ Redukční ventil TUV - s nastavitelným provozním tlakem v rozsahu 1,5 až 6 bar 1 090,00 Kč 1 308,00 Kč č Připoj.sada pro zásobník ST50/80-5 a kotel ZS.., uspořádání nad sebou (včetně připoj. lišty) 8 990,00 Kč ,00 Kč č Připoj.sada pro zásobník ST50/80-5 a kotel ZS.., uspořádání vedle sebe (včetně připoj. lišty) 8 990,00 Kč ,00 Kč č Automatický bypass k připojovací liště (při 100% osazení termostatickými ventily) 1 890,00 Kč 2 268,00 Kč č. 778/ Propoj. sada pro zásobník ST 120/160 a ZSC/ZSN/ZSB., uspořádání nad sebou (neobsahuje připojovací lištu a sifon) 4 390,00 Kč 5 268,00 Kč č Neutralizační granulát, 4 kg 2 590,00 Kč 3 108,00 Kč č Ventil pro dopouštění s adaptérem pro motor. přepín. trojcestný ventil 590,00 Kč 708,00 Kč č Sada pro připojení kotle Cerapur Modul (2 přímé údržbové kohouty R 3/4, 1 přímý plynový kohout R1/2 s termpojistkou a T-kus pro vyp./dopouštění 2 090,00 Kč 2 508,00 Kč č Jímač kondenzátu (Cerapur Modul) 790,00 Kč 948,00 Kč č. 893/ Horizontální lišta pro CERAPUR SMART, CERACLASS EXCELLENCE 3 490,00 Kč 4 188,00 Kč HW Anuloid - hydr. oddělení kotlového a topného okruhu pro kotle s výkonem do 28 kw ,00 Kč ,00 Kč HW Anuloid - hydr. oddělení kotlového a topného okruhu pro kotle s výkonem do 105 kw 8 990,00 Kč ,00 Kč HW Anuloid - hydr. oddělení kotlového a topného okruhu pro kotle s výkonem do 170 kw 9 290,00 Kč ,00 Kč HW 2 U/G-3 H Rychlomontážní sada pro pro 1 směšovaný a 1 nesměšovaný okruh. Obsahuje THR, IPM 2, úsporné čerpadlo třída A, teploměry, 1 směšovací zařízení včetně motoru, ,00 Kč ,00 Kč HW 2 G/G-3 H Rychlomontážní sada pro 2 směšované okruhy. Obsahuje THR, IPM 2, úsporné čerpadlo třída A, teploměry, 2 směšovací zařízení včetně motoru, ,00 Kč ,00 Kč č Exp. nádoba 8 l pro užit. vodu, integrovatelná do kotle (Cerapur Modul) - nelze použít společně s č. 1069, č. 1082, č. 1423, C. Modul Solar, C. Modul Smart 4 290,00 Kč 5 148,00 Kč č Přídavná exp. nádoba 18 l, integrovatelná do kotle Cerapur Modul - nelze použít společně s č.1069, 1079, 1423, C. Modul Solar, C. Modul Smart 3 590,00 Kč 4 308,00 Kč č Pohledový kryt přívodů mezi Cerapur Comfort a zásobník ST 120/160-2E ,00 Kč 2 748,00 Kč č Expanzní nádoba pro TV pro CERACLASS ACU COMFORT, CERAPUR ACU - 2 l 2 050,00 Kč 2 460,00 Kč č Připojení cirkulace pro CERACLASS ACU COMFORT a CERAPUR ACU 1 150,00 Kč 1 380,00 Kč č Sada kolínek pro připojení kotle CERACLASS ACU COMFORT, CERAPUR ACU a CERAPUR ACU SMART na vertikální lištu Junkers (č. 869, 415 a 269) 1 250,00 Kč 1 500,00 Kč č Instalační sada pro zásobník ST 65 E uspořádání vedle sebe (obsahuje připoj. lištu) 9 490,00 Kč ,00 Kč Závěs k ST65 E Samostatná závěsná lišta k instalaci zásobníku ST65 E 2 790,00 Kč 3 348,00 Kč DWM Trojcestný směšovací ventil R 1/2", Kvs=2, ,00 Kč 1 428,00 Kč DWM Trojcestný směšovací ventil R 3/4", Kvs=6, ,00 Kč 1 428,00 Kč 4

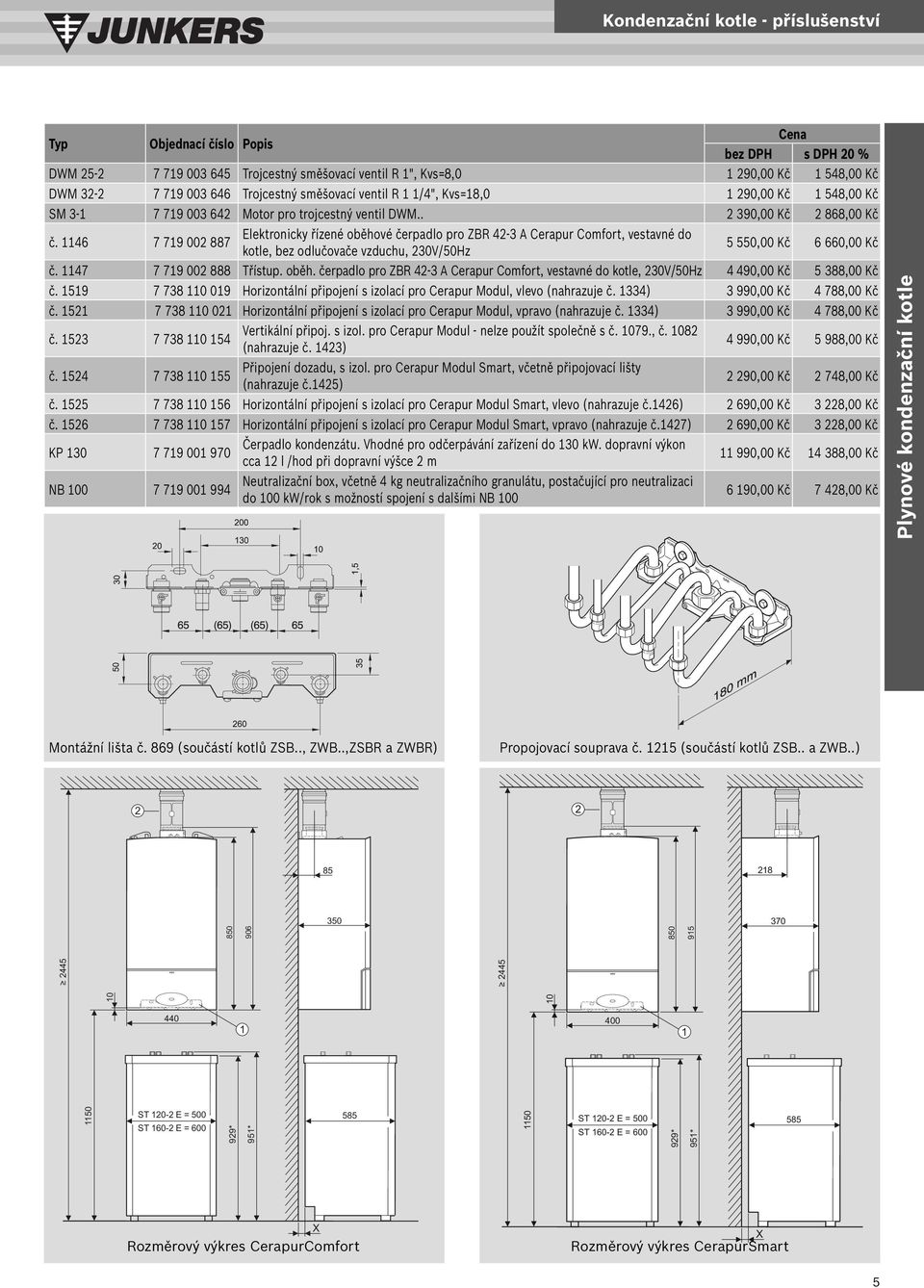

5 Kondenzační kotle - příslušenství DWM Trojcestný směšovací ventil R 1", Kvs=8, ,00 Kč 1 548,00 Kč DWM Trojcestný směšovací ventil R 1 1/4", Kvs=18, ,00 Kč 1 548,00 Kč SM Motor pro trojcestný ventil DWM ,00 Kč 2 868,00 Kč č Elektronicky řízené oběhové čerpadlo pro ZBR 42-3 A Cerapur Comfort, vestavné do kotle, bez odlučovače vzduchu, 230V/50Hz 5 550,00 Kč 6 660,00 Kč č Třístup. oběh. čerpadlo pro ZBR 42-3 A Cerapur Comfort, vestavné do kotle, 230V/50Hz 4 490,00 Kč 5 388,00 Kč č Horizontální připojení s izolací pro Cerapur Modul, vlevo (nahrazuje č. 1334) 3 990,00 Kč 4 788,00 Kč č Horizontální připojení s izolací pro Cerapur Modul, vpravo (nahrazuje č. 1334) 3 990,00 Kč 4 788,00 Kč č Vertikální připoj. s izol. pro Cerapur Modul - nelze použít společně s č , č (nahrazuje č. 1423) 4 990,00 Kč 5 988,00 Kč č Připojení dozadu, s izol. pro Cerapur Modul Smart, včetně připojovací lišty (nahrazuje č.1425) 2 290,00 Kč 2 748,00 Kč č Horizontální připojení s izolací pro Cerapur Modul Smart, vlevo (nahrazuje č.1426) 2 690,00 Kč 3 228,00 Kč č Horizontální připojení s izolací pro Cerapur Modul Smart, vpravo (nahrazuje č.1427) 2 690,00 Kč 3 228,00 Kč KP Čerpadlo kondenzátu. Vhodné pro odčerpávání zařízení do 130 kw. dopravní výkon cca 12 l /hod při dopravní výšce 2 m ,00 Kč ,00 Kč NB Neutralizační box, včetně 4 kg neutralizačního granulátu, postačující pro neutralizaci do 100 kw/rok s možností spojení s dalšími NB ,00 Kč 7 428,00 Kč Plynové kondenzační kotle Montážní lišta č. 869 (součástí kotlů ZSB.., ZWB..,ZSBR a ZWBR) Propojovací souprava č (součástí kotlů ZSB.. a ZWB..) ST E = 500 ST E = * 951* ST E = 500 ST E = * 951* 585 Rozměrový výkres CerapurComfort X Rozměrový výkres CerapurSmart X 5

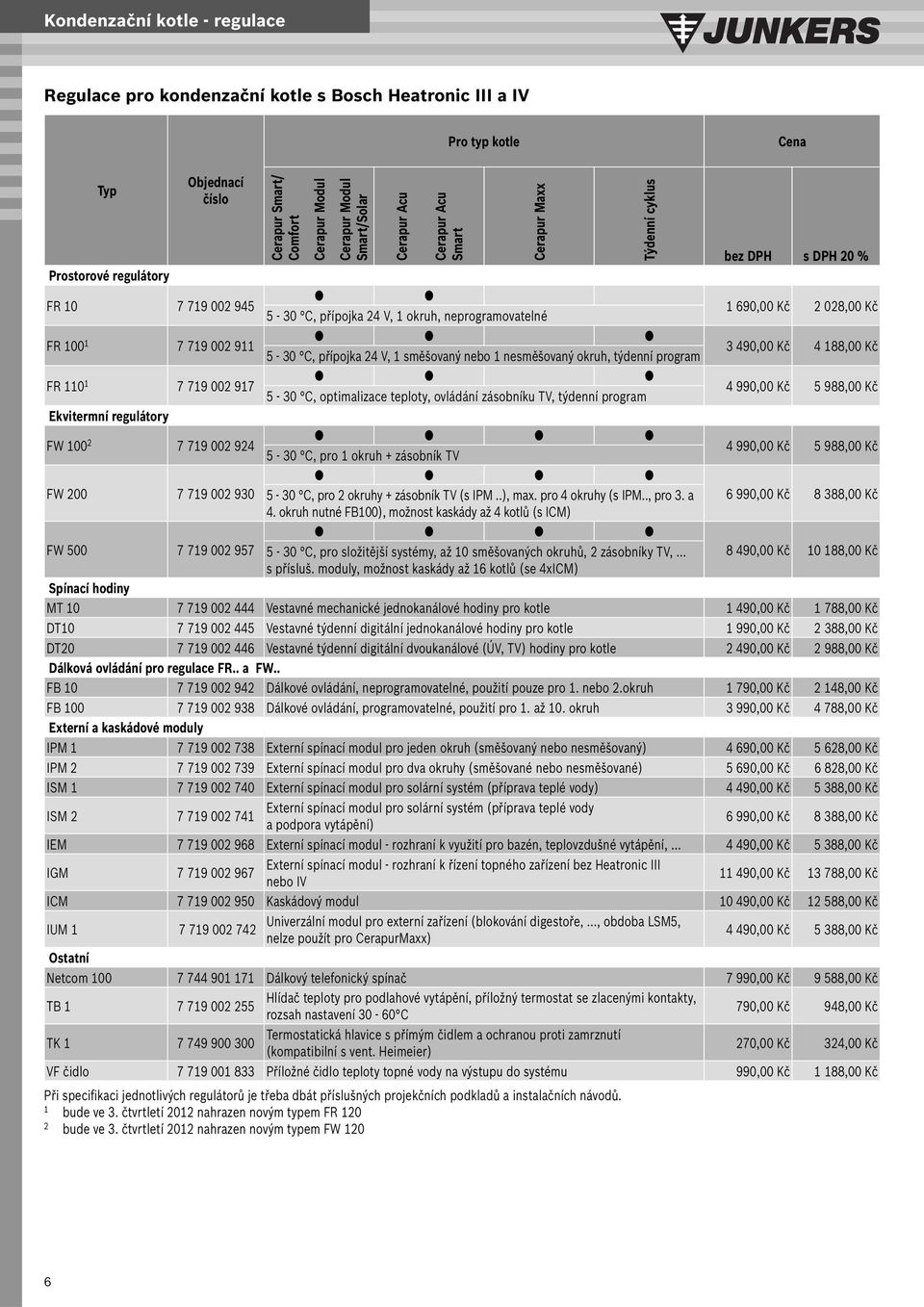

6 Kondenzační kotle - regulace Regulace pro kondenzační kotle s Bosch Heatronic III a IV Pro typ kotle Objednací číslo Cerapur Smart/ Comfort Cerapur Modul Cerapur Modul Smart/Solar Při specifikaci jednotlivých regulátorů je třeba dbát příslušných projekčních podkladů a instalačních návodů. 1 bude ve 3. čtvrtletí 2012 nahrazen novým typem FR bude ve 3. čtvrtletí 2012 nahrazen novým typem FW 120 Cerapur Acu Cerapur Acu Smart Prostorové regulátory FR C, přípojka 24 V, 1 okruh, neprogramovatelné 1 690,00 Kč 2 028,00 Kč FR C, přípojka 24 V, 1 směšovaný nebo 1 nesměšovaný okruh, týdenní program 3 490,00 Kč 4 188,00 Kč FR C, optimalizace teploty, ovládání zásobníku TV, týdenní program 4 990,00 Kč 5 988,00 Kč Ekvitermní regulátory FW C, pro 1 okruh + zásobník TV 4 990,00 Kč 5 988,00 Kč FW C, pro 2 okruhy + zásobník TV (s IPM..), max. pro 4 okruhy (s IPM.., pro 3. a 4. okruh nutné FB100), možnost kaskády až 4 kotlů (s ICM) 6 990,00 Kč 8 388,00 Kč FW C, pro složitější systémy, až 10 směšovaných okruhů, 2 zásobníky TV,... s přísluš. moduly, možnost kaskády až 16 kotlů (se 4xICM) 8 490,00 Kč ,00 Kč Spínací hodiny MT Vestavné mechanické jednokanálové hodiny pro kotle 1 490,00 Kč 1 788,00 Kč DT Vestavné týdenní digitální jednokanálové hodiny pro kotle 1 990,00 Kč 2 388,00 Kč DT Vestavné týdenní digitální dvoukanálové (ÚV, TV) hodiny pro kotle 2 490,00 Kč 2 988,00 Kč Dálková ovládání pro regulace FR.. a FW.. FB Dálkové ovládání, neprogramovatelné, použití pouze pro 1. nebo 2.okruh 1 790,00 Kč 2 148,00 Kč FB Dálkové ovládání, programovatelné, použití pro 1. až 10. okruh 3 990,00 Kč 4 788,00 Kč Externí a kaskádové moduly IPM Externí spínací modul pro jeden okruh (směšovaný nebo nesměšovaný) 4 690,00 Kč 5 628,00 Kč IPM Externí spínací modul pro dva okruhy (směšované nebo nesměšované) 5 690,00 Kč 6 828,00 Kč ISM Externí spínací modul pro solární systém (příprava teplé vody) 4 490,00 Kč 5 388,00 Kč ISM Externí spínací modul pro solární systém (příprava teplé vody a podpora vytápění) 6 990,00 Kč 8 388,00 Kč IEM Externí spínací modul - rozhraní k využití pro bazén, teplovzdušné vytápění, ,00 Kč 5 388,00 Kč IGM Externí spínací modul - rozhraní k řízení topného zařízení bez Heatronic III nebo IV ,00 Kč ,00 Kč ICM Kaskádový modul ,00 Kč ,00 Kč IUM Univerzální modul pro externí zařízení (blokování digestoře,..., obdoba LSM5, nelze použít pro CerapurMaxx) 4 490,00 Kč 5 388,00 Kč Ostatní Netcom Dálkový telefonický spínač 7 990,00 Kč 9 588,00 Kč TB Hlídač teploty pro podlahové vytápění, příložný termostat se zlacenými kontakty, rozsah nastavení C 790,00 Kč 948,00 Kč TK Termostatická hlavice s přímým čidlem a ochranou proti zamrznutí (kompatibilní s vent. Heimeier) 270,00 Kč 324,00 Kč VF čidlo Příložné čidlo teploty topné vody na výstupu do systému 990,00 Kč 1 188,00 Kč Cerapur Maxx Týdenní cyklus 6

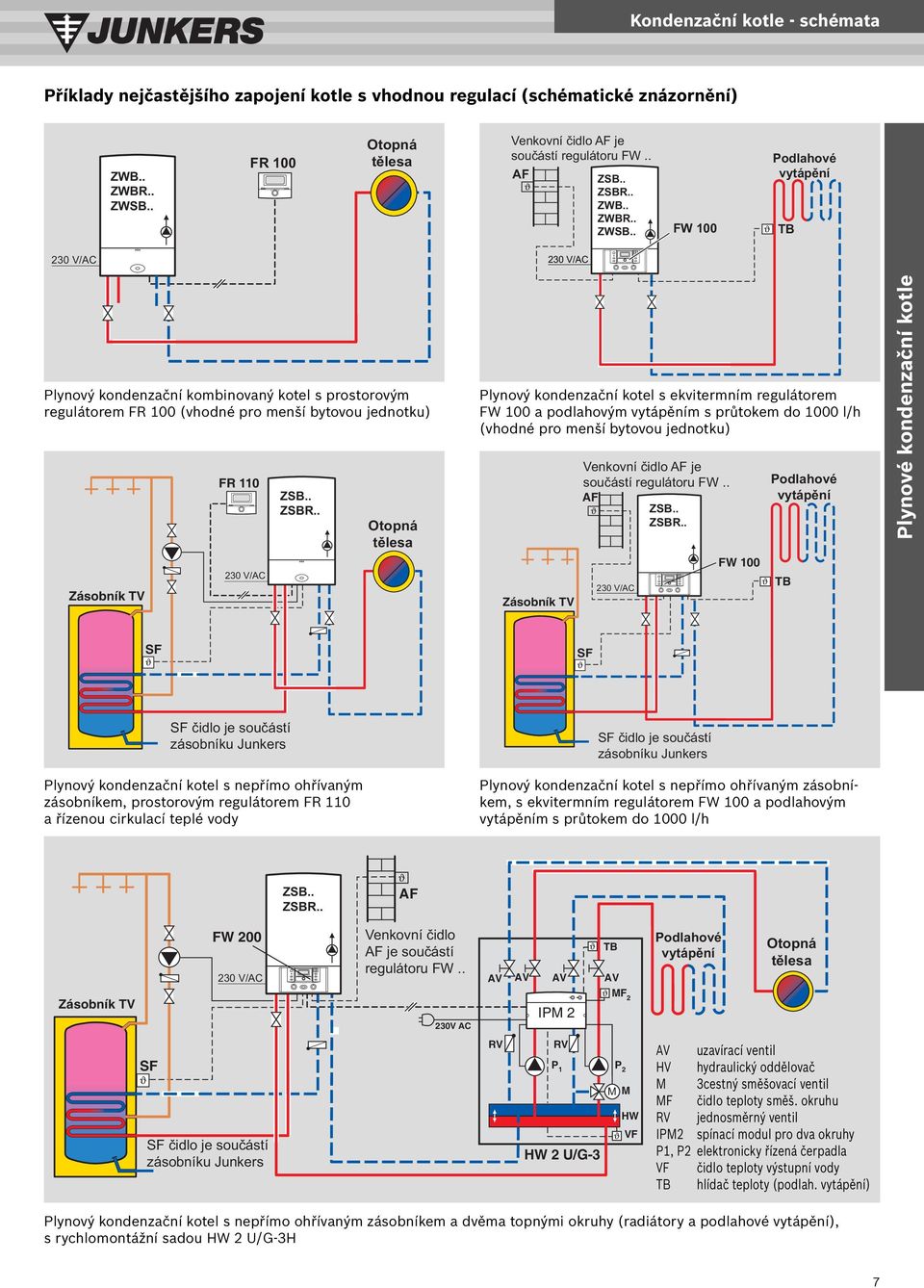

7 Kondenzační kotle - schémata Příklady nejčastějšího zapojení kotle s vhodnou regulací (schématické znázornění) ZWB.. ZWBR.. ZWSB.. FR 100 Otopná tělesa Venkovní čidlo AF je součástí regulátoru FW.. AF ZSB.. ZSBR.. ZWB.. ZWBR.. ZWSB.. FW 100 Podlahové vytápění TB 230 V/AC Plynový kondenzační kombinovaný kotel s prostorovým regulátorem FR 100 (vhodné pro menší bytovou jednotku) Zásobník TV FR V/AC ZSB.. ZSBR.. Otopná tělesa 230 V/AC Plynový kondenzační kotel s ekvitermním regulátorem FW 100 a podlahovým vytápěním s průtokem do 1000 l/h (vhodné pro menší bytovou jednotku) Zásobník TV Venkovní čidlo AF je součástí regulátoru FW.. AF ZSB.. ZSBR V/AC FW 100 Podlahové vytápění TB Plynové kondenzační kotle SF SF SF čidlo je součástí zásobníku Junkers Plynový kondenzační kotel s nepřímo ohřívaným zásobníkem, prostorovým regulátorem FR 110 a řízenou cirkulací teplé vody SF čidlo je součástí zásobníku Junkers Plynový kondenzační kotel s nepřímo ohřívaným zásobníkem, s ekvitermním regulátorem FW 100 a podlahovým vytápěním s průtokem do 1000 l/h ZSB.. ZSBR.. AF FW V/AC Venkovní čidlo AF je součástí regulátoru FW.. AV AV AV TB AV Podlahové vytápění Otopná tělesa Zásobník TV 230V AC IPM 2 MF 2 SF SF čidlo je součástí zásobníku Junkers RV RV P 1 HW 2 U/G-3 P 2 M M HW VF AV uzavírací ventil HV hydraulický oddělovač M 3cestný směšovací ventil MF čidlo teploty směš. okruhu RV jednosměrný ventil IPM2 spínací modul pro dva okruhy P1, P2 elektronicky řízená čerpadla VF čidlo teploty výstupní vody TB hlídač teploty (podlah. vytápění) Plynový kondenzační kotel s nepřímo ohřívaným zásobníkem a dvěma topnými okruhy (radiátory a podlahové vytápění), s rychlomontážní sadou HW 2 U/G-3H 7

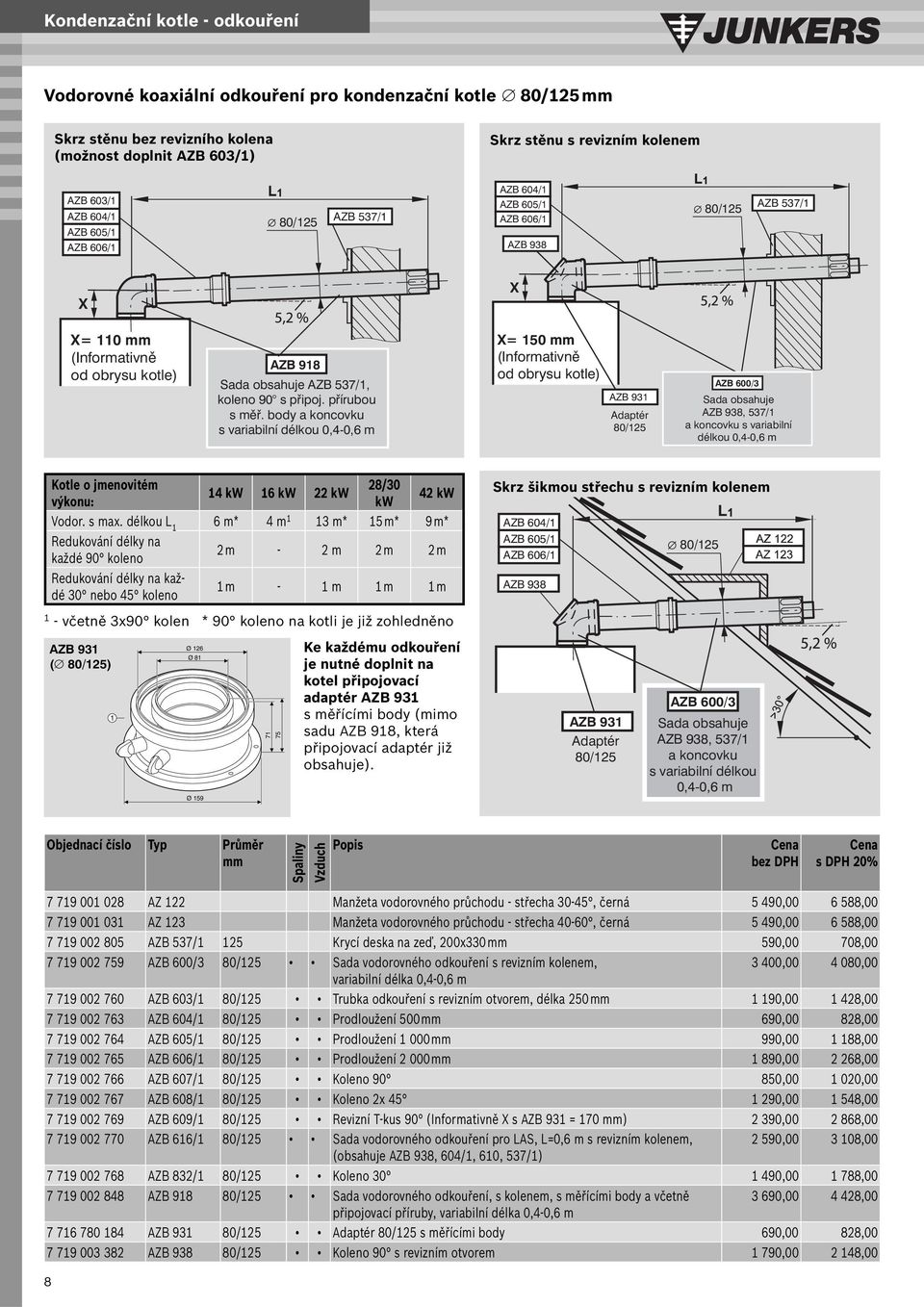

8 Kondenzační kotle - odkouření Vodorovné koaxiální odkouření pro kondenzační kotle 80/125 mm Skrz stěnu bez revizního kolena (možnost doplnit AZB 603/1) Skrz stěnu s revizním kolenem AZB 603/1 AZB 604/1 AZB 605/1 AZB 606/1 80/125 AZB 537/1 AZB 604/1 AZB 605/1 AZB 606/1 AZB /125 AZB 537/1 X X X= 110 mm (Informativně od obrysu kotle) AZB 918 Sada obsahuje AZB 537/1, koleno 90 s připoj. přírubou s měř. body a koncovku s variabilní délkou 0,4-0,6 m X= 150 mm (Informativně od obrysu kotle) AZB 931 Adaptér 80/125 AZB 600/3 Sada obsahuje AZB 938, 537/1 a koncovku s variabilní délkou 0,4-0,6 m Kotle o jmenovitém výkonu: 14 kw 16 kw 22 kw 28/30 kw 42 kw Vodor. s max. délkou L 1 6 m* 4 m 1 13 m* 15 m* 9 m* Redukování délky na každé 90 koleno 2 m - 2 m 2 m 2 m Redukování délky na každé 30 nebo 45 koleno 1 m - 1 m 1 m 1 m Skrz šikmou střechu s revizním kolenem AZB 604/1 AZB 605/1 AZB 606/1 AZB / včetně 3x90 kolen * 90 koleno na kotli je již zohledněno AZB 931 ( 80/125) 1 Ø 126 Ø 81 Ø Ke každému odkouření je nutné doplnit na kotel připojovací adaptér AZB 931 s měřícími body (mimo sadu AZB 918, která připojovací adaptér již obsahuje). AZB 931 Adaptér 80/125 AZB 600/3 Sada obsahuje AZB 938, 537/1 a koncovku s variabilní délkou 0,4-0,6 m Objednací číslo Průměr mm Spaliny Vzduch Popis bez DPH s DPH 20% AZ 122 Manžeta vodorovného průchodu - střecha 30-45, černá 5 490, , AZ 123 Manžeta vodorovného průchodu - střecha 40-60, černá 5 490, , AZB 537/1 125 Krycí deska na zeď, 200x330 mm 590,00 708, AZB 600/3 80/125 Sada vodorovného odkouření s revizním kolenem, 3 400, ,00 variabilní délka 0,4-0,6 m AZB 603/1 80/125 Trubka odkouření s revizním otvorem, délka 250 mm 1 190, , AZB 604/1 80/125 Prodloužení 500 mm 690,00 828, AZB 605/1 80/125 Prodloužení mm 990, , AZB 606/1 80/125 Prodloužení mm 1 890, , AZB 607/1 80/125 Koleno , , AZB 608/1 80/125 Koleno 2x , , AZB 609/1 80/125 Revizní T-kus 90 (Informativně X s AZB 931 = 170 mm) 2 390, , AZB 616/1 80/125 Sada vodorovného odkouření pro LAS, L=0,6 m s revizním kolenem, 2 590, ,00 (obsahuje AZB 938, 604/1, 610, 537/1) AZB 832/1 80/125 Koleno , , AZB /125 Sada vodorovného odkouření, s kolenem, s měřícími body a včetně 3 690, ,00 připojovací příruby, variabilní délka 0,4-0,6 m AZB /125 Adaptér 80/125 s měřícími body 690,00 828, AZB /125 Koleno 90 s revizním otvorem 1 790, ,00 8

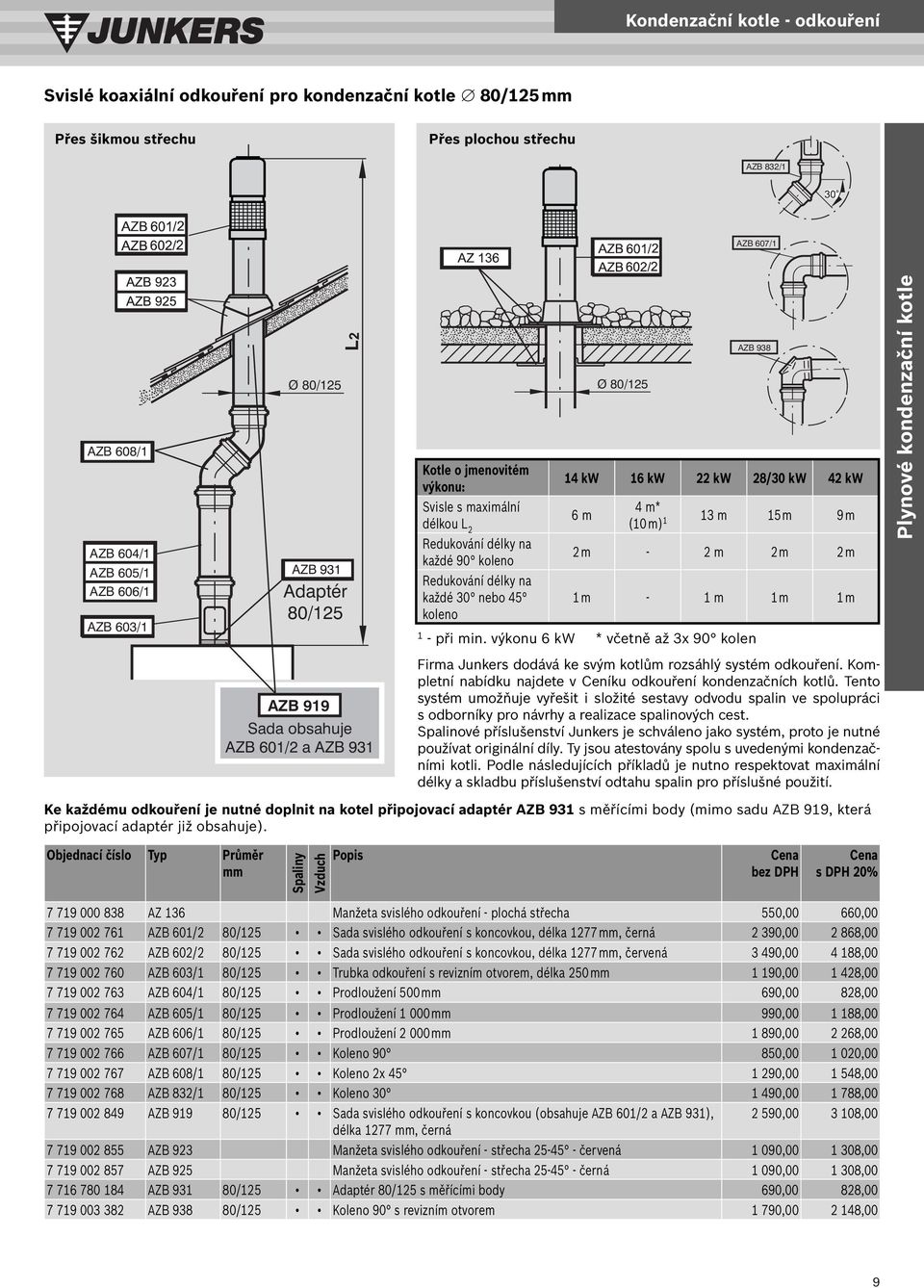

9 Kondenzační kotle - odkouření Svislé koaxiální odkouření pro kondenzační kotle 80/125 mm Přes šikmou střechu Přes plochou střechu AZB 832/1 AZB 607/1 AZB 608/1 AZB 604/1 AZB 605/1 AZB 606/1 AZB 603/1 Ø 80/125 Ø 80/125 AZB 931 Adaptér 80/125 Kotle o jmenovitém výkonu: Svisle s maximální délkou L 2 Redukování délky na každé 90 koleno Redukování délky na každé 30 nebo 45 koleno 14 kw 16 kw 22 kw 28/30 kw 42 kw 6 m AZB m* (10 m) 1 13 m 15 m 9 m 2 m - 2 m 2 m 2 m 1 m - 1 m 1 m 1 m 1 - při min. výkonu 6 kw * včetně až 3x 90 kolen Plynové kondenzační kotle AZB 919 Sada obsahuje AZB 601/2 a AZB 931 Firma Junkers dodává ke svým kotlům rozsáhlý systém odkouření. Kompletní nabídku najdete v Ceníku odkouření kondenzačních kotlů. Tento systém umožňuje vyřešit i složité sestavy odvodu spalin ve spolupráci s odborníky pro návrhy a realizace spalinových cest. Spalinové příslušenství Junkers je schváleno jako systém, proto je nutné používat originální díly. Ty jsou atestovány spolu s uvedenými kondenzačními kotli. Podle následujících příkladů je nutno respektovat maximální délky a skladbu příslušenství odtahu spalin pro příslušné použití. Ke každému odkouření je nutné doplnit na kotel připojovací adaptér AZB 931 s měřícími body (mimo sadu AZB 919, která připojovací adaptér již obsahuje). Objednací číslo Průměr mm Spaliny Vzduch Popis bez DPH s DPH 20% AZ 136 Manžeta svislého odkouření - plochá střecha 550,00 660, AZB 601/2 80/125 Sada svislého odkouření s koncovkou, délka 1277 mm, černá 2 390, , AZB 602/2 80/125 Sada svislého odkouření s koncovkou, délka 1277 mm, červená 3 490, , AZB 603/1 80/125 Trubka odkouření s revizním otvorem, délka 250 mm 1 190, , AZB 604/1 80/125 Prodloužení 500 mm 690,00 828, AZB 605/1 80/125 Prodloužení mm 990, , AZB 606/1 80/125 Prodloužení mm 1 890, , AZB 607/1 80/125 Koleno , , AZB 608/1 80/125 Koleno 2x , , AZB 832/1 80/125 Koleno , , AZB /125 Sada svislého odkouření s koncovkou (obsahuje AZB 601/2 a AZB 931), 2 590, ,00 délka 1277 mm, černá AZB 923 Manžeta svislého odkouření - střecha červená 1 090, , AZB 925 Manžeta svislého odkouření - střecha černá 1 090, , AZB /125 Adaptér 80/125 s měřícími body 690,00 828, AZB /125 Koleno 90 s revizním otvorem 1 790, ,00 9

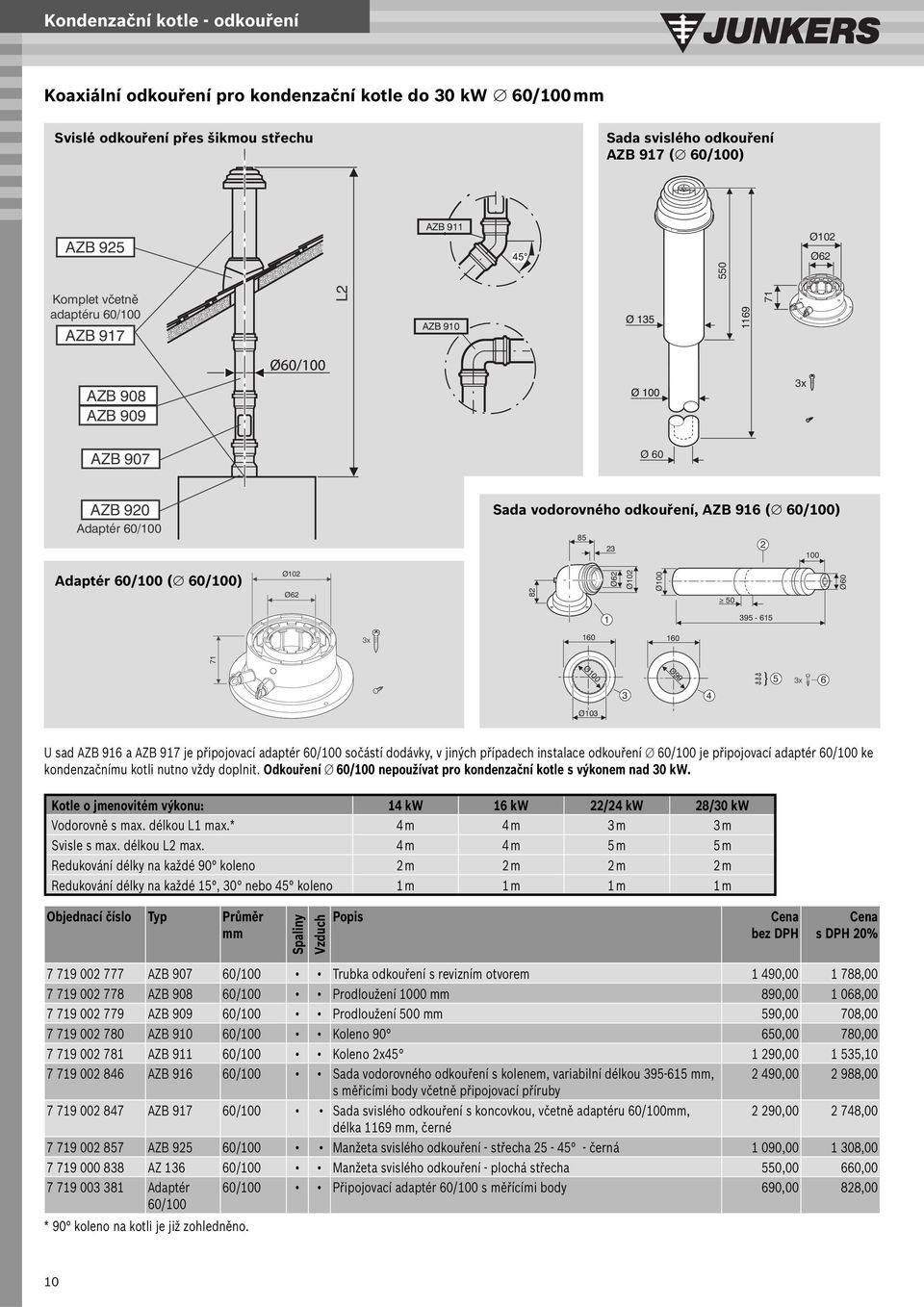

10 Kondenzační kotle - odkouření Koaxiální odkouření pro kondenzační kotle do 30 kw 60/100 mm Svislé odkouření přes šikmou střechu Sada svislého odkouření AZB 917 ( 60/100) AZB 925 AZB 911 Ø102 Ø Komplet včetně adaptéru 60/100 AZB 917 L2 AZB AZB 908 AZB 909 3x AZB 907 Ø 60 AZB 920 Adaptér 60/100 Sada vodorovného odkouření, AZB 916 ( 60/100) Adaptér 60/100 ( 60/100) Ø102 Ø * 90 koleno na kotli a koleno v šachtě jsou již zohledněna 50 Ø Ø Ø 0 6 Ø x Ø Ø x Ø103 U sad AZB 916 a AZB 917 je připojovací adaptér 60/100 sočástí dodávky, v jiných případech instalace odkouření 60/100 je připojovací adaptér 60/100 ke kondenzačnímu kotli nutno vždy doplnit. Odkouření 60/100 nepoužívat pro kondenzační kotle s výkonem nad 30 kw. Kotle o jmenovitém výkonu: 14 kw 16 kw 22/24 kw 28/30 kw Vodorovně s max. délkou L1 max.* 4 m 4 m 3 m 3 m Svisle s max. délkou L2 max. 4 m 4 m 5 m 5 m Redukování délky na každé 90 koleno 2 m 2 m 2 m 2 m Redukování délky na každé 15, 30 nebo 45 koleno 1 m 1 m 1 m 1 m Objednací číslo Průměr mm Spaliny Vzduch Popis bez DPH s DPH 20% AZB /100 Trubka odkouření s revizním otvorem 1 490, , AZB /100 Prodloužení 1000 mm 890, , AZB /100 Prodloužení 500 mm 590,00 708, AZB /100 Koleno ,00 780, AZB /100 Koleno 2x , , AZB /100 Sada vodorovného odkouření s kolenem, variabilní délkou mm, 2 490, ,00 s měřicími body včetně připojovací příruby AZB /100 Sada svislého odkouření s koncovkou, včetně adaptéru 60/100mm, 2 290, ,00 délka 1169 mm, černé AZB /100 Manžeta svislého odkouření - střecha černá 1 090, , AZ /100 Manžeta svislého odkouření - plochá střecha 550,00 660, Adaptér 60/100 60/100 Připojovací adaptér 60/100 s měřícími body 690,00 828,00 * 90 koleno na kotli je již zohledněno. 10

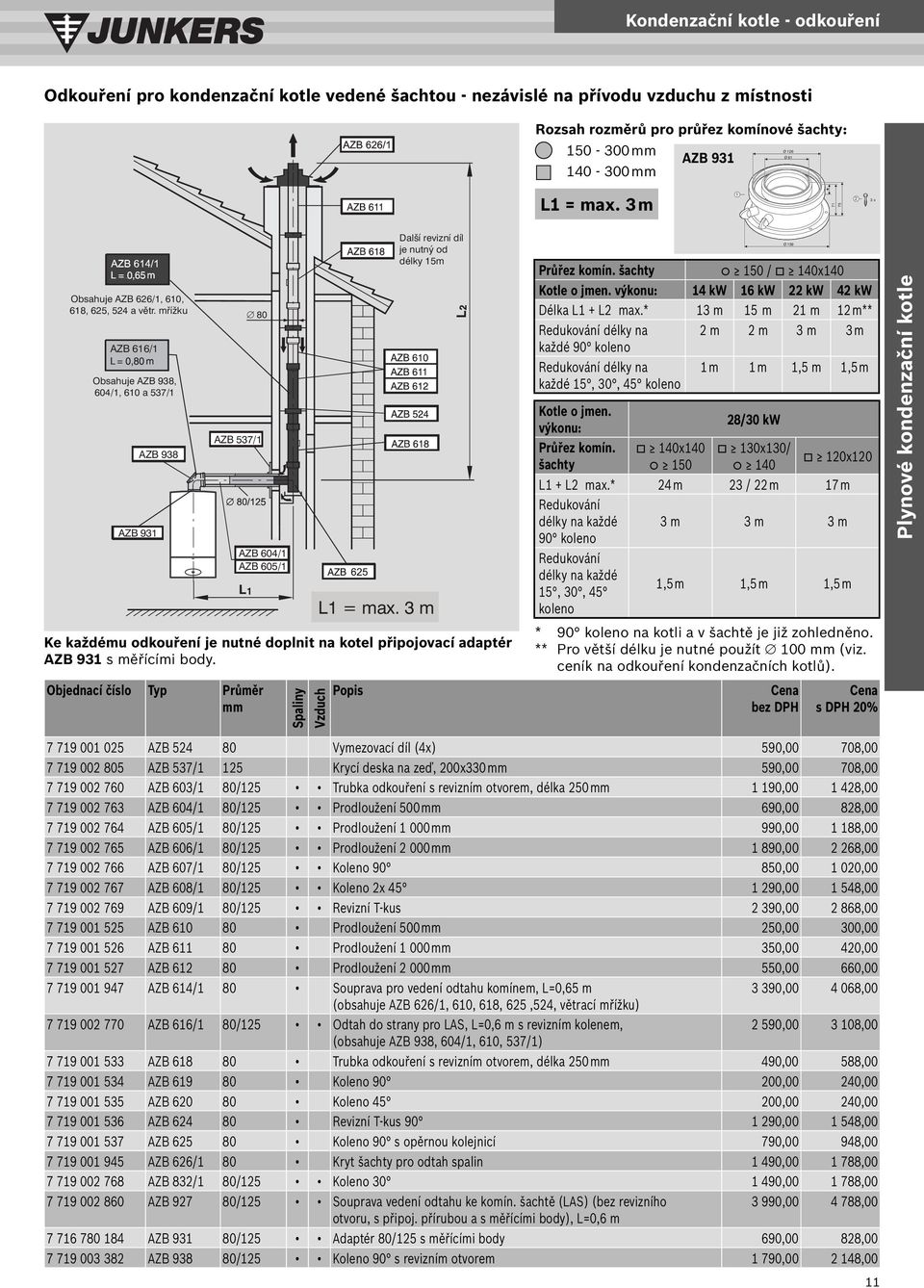

11 Kondenzační kotle - odkouření Odkouření pro kondenzační kotle vedené šachtou - nezávislé na přívodu vzduchu z místnosti Rozsah rozměrů pro průřez komínové šachty: mm AZB mm Ø 126 Ø 81 L1 = max. 3 m 1 * x Obsahuje AZB 626/1, 610, 618, 625, 524 a větr. mřížku AZB 616/1 Obsahuje AZB 938, 604/1, 610 a 537/1 AZB 931 AZB AZB 537/1 AZB 604/1 AZB 605/1 Objednací číslo Průměr mm Spaliny Vzduch Popis Další revizní díl je nutný od délky 15m L1 = max. 3 m Ke každému odkouření je nutné doplnit na kotel připojovací adaptér AZB 931 s měřícími body. Průřez komín. šachty 150 / 140x140 Kotle o jmen. výkonu: 14 kw 16 kw 22 kw 42 kw Délka L1 + L2 max.* 13 m 15 m 21 m 12 m** Redukování délky na 2 m 2 m 3 m 3 m každé 90 koleno Redukování délky na každé 15, 30, 45 koleno 1 m 1 m 1,5 m 1,5 m Kotle o jmen. výkonu: Průřez komín. šachty 140x /30 kw 130x130/ 140 L1 + L2 max.* 24 m 23 / 22 m 17 m Redukování délky na každé 3 m 3 m 3 m 90 koleno Redukování délky na každé 15, 30, 45 1,5 m 1,5 m 1,5 m koleno * 90 koleno na kotli a v šachtě je již zohledněno. ** Pro větší délku je nutné použít 100 mm (viz. ceník na odkouření kondenzačních kotlů). Ø 159 bez DPH 120x120 s DPH 20% Plynové kondenzační kotle AZB Vymezovací díl (4x) 590,00 708, AZB 537/1 125 Krycí deska na zeď, 200x330 mm 590,00 708, AZB 603/1 80/125 Trubka odkouření s revizním otvorem, délka 250 mm 1 190, , AZB 604/1 80/125 Prodloužení 500 mm 690,00 828, AZB 605/1 80/125 Prodloužení mm 990, , AZB 606/1 80/125 Prodloužení mm 1 890, , AZB 607/1 80/125 Koleno , , AZB 608/1 80/125 Koleno 2x , , AZB 609/1 80/125 Revizní T-kus 2 390, , AZB Prodloužení 500 mm 250,00 300, AZB Prodloužení mm 350,00 420, AZB Prodloužení mm 550,00 660, AZB 614/1 80 Souprava pro vedení odtahu komínem, L=0,65 m 3 390, ,00 (obsahuje AZB 626/1, 610, 618, 625,524, větrací mřížku) AZB 616/1 80/125 Odtah do strany pro LAS, L=0,6 m s revizním kolenem, 2 590, ,00 (obsahuje AZB 938, 604/1, 610, 537/1) AZB Trubka odkouření s revizním otvorem, délka 250 mm 490,00 588, AZB Koleno ,00 240, AZB Koleno ,00 240, AZB Revizní T-kus , , AZB Koleno 90 s opěrnou kolejnicí 790,00 948, AZB 626/1 80 Kryt šachty pro odtah spalin 1 490, , AZB 832/1 80/125 Koleno , , AZB /125 Souprava vedení odtahu ke komín. šachtě (LAS) (bez revizního 3 990, ,00 otvoru, s připoj. přírubou a s měřícími body), L=0,6 m AZB /125 Adaptér 80/125 s měřícími body 690,00 828, AZB /125 Koleno 90 s revizním otvorem 1 790, ,00 11

12 Kondenzační kotle - odkouření Dělené odkouření pro kondenzační kotle 2x 80 mm - nezávislé na přívodu vzduchu z místnosti Rozsah rozměrů pro průřez komínové šachty: mm mm L1 = max. 3 m L3 = max. 3 m Obsahuje AZB 626/1, 610, 618, 625, 524 a větr.mřížku L = 0,9 m Obsahuje AZB 619, 618, 610 a Další revizní díl je nutný od délky 15m Firma Junkers dodává ke svým kotlům rozsáhlý systém odkouření. Kompletní nabídku najdete v Ceníku odkouření kondenzačních kotlů. Tento systém umožňuje vyřešit i složité sestavy odvodu spalin ve spolupráci s odborníky pro návrhy a realizace spalinových cest. Spalinové příslušenství Junkers je schváleno jako systém, proto je nutné používat originální díly. Ty jsou atestovány spolu s uvedenými kondenzačními kotli. Je nutno respektovat maximální délky a skladbu příslušenství odtahu spalin pro příslušné použití. AZB 922 Ø Ø AZB x AZB 922 * 90 koleno na kotli a v šachtě je již zohledněno. ** Pro větší délku je nutné použít 100 mm (viz. ceník na odkouření kondenzačních kotlů). Kotle o jmenovitém výkonu: 14 kw 16 kw 22 kw 28/30 kw 42 kw L1 + L2 + L3 max.* 22 m 25 m 25 m 28 m 16 m** Redukování délky na každé 90 koleno 2 m 2 m 2 m 2 m 2 m Redukování délky na každé 15, 30 nebo 45 koleno 1 m 1 m 1 m 1 m 1 m Redukování délky na každé 30 nebo 45 koleno 1 m - 1 m 1 m 1 m Objednací číslo Průměr mm Spaliny Vzduch Popis bez DPH s DPH 20% AZ Koleno 90 (AL) 490,00 588, AZ Trubka AL pro vzduch s ochranou proti větru, délka 800 mm 1 290, , AZB Vymezovací díl (4x) 590,00 708, AZB Krycí rozeta 290,00 348, AZB Prodloužení 500 mm 250,00 300, AZB Prodloužení mm 350,00 420, AZB Prodloužení mm 550,00 660, AZB 614/1 80 Souprava pro vedení odtahu komínem, L=0,65 m 3 390, ,00 (obsahuje AZB 626/1, 610, 618, 625, 524, větrací mřížku) AZB Souprava pro vedení odtahu ke komínu, L=0,9 m 1 490, ,00 (obsahuje AZB 619, 610, 618, 538) AZB Trubka odkouření s revizním otvorem, délka 250 mm 490,00 588, AZB Koleno ,00 240, AZB Koleno ,00 240, AZB Revizní T-kus , , AZB Koleno 90 s opěrnou kolejnicí 790,00 948, AZB 626/1 80 Kryt šachty pro odtah spalin 1 490, , AZB /80/125 Základní díl děleného odtahu (pro starší kond. kotle jako náhrada 1 490, ,00 AZB 542, 817/1, 859) (k novým kond. kotlům nutno doplnit AZB 931) AZB /80/125 Základní díl děleného odtahu, s měřícími body včetně připojovací 2 090, ,00 příruby (náhrada za AZB 823+ AZB 931) AZB /125 Adaptér 80/125 s měřícími body 690,00 828,00 12

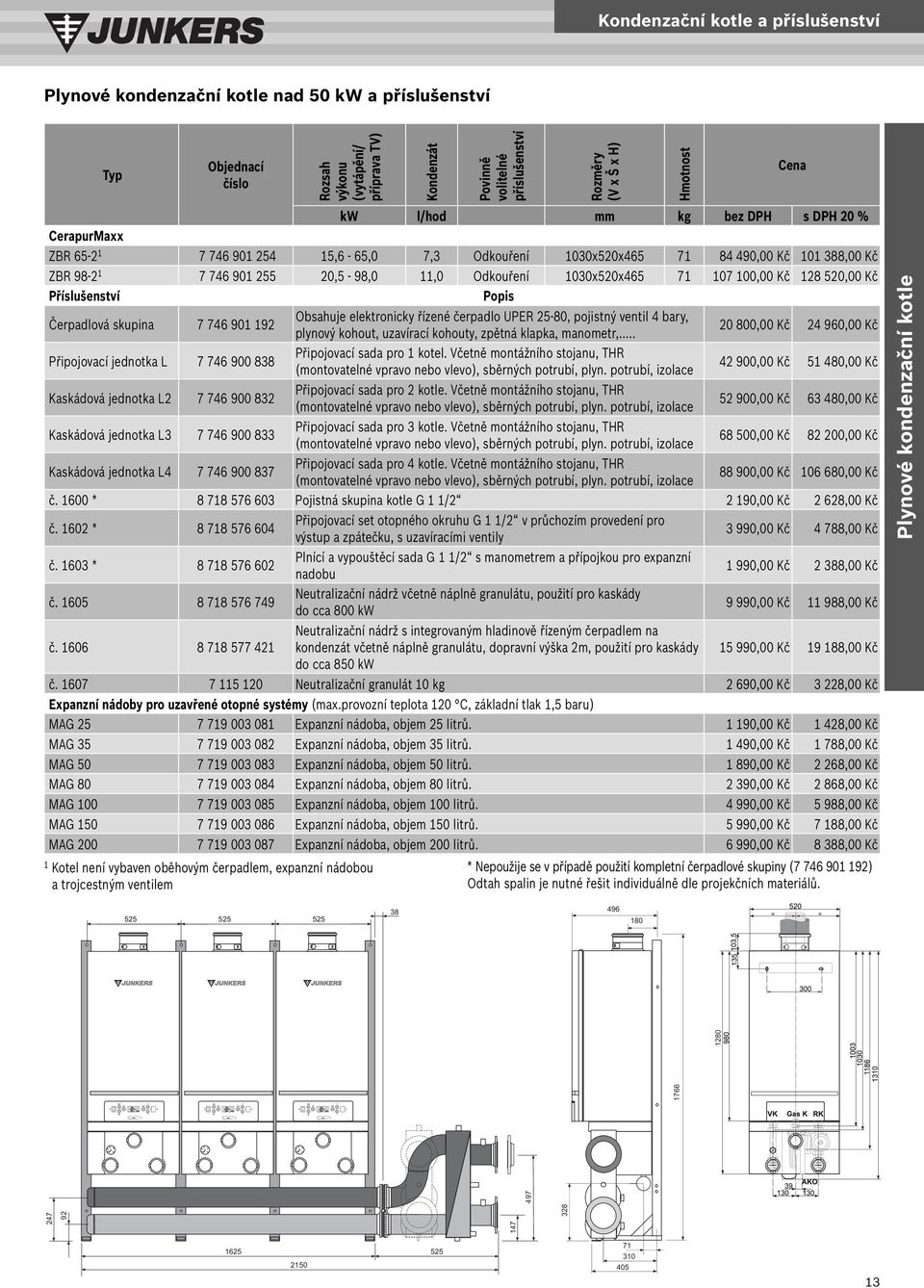

13 Kondenzační kotle a příslušenství Plynové kondenzační kotle nad 50 kw a příslušenství Objednací číslo Rozsah výkonu (vytápění/ příprava TV) Kondenzát Povinně volitelné příslušenství Rozměry (V x Š x H) Hmotnost kw l/hod mm kg CerapurMaxx ZBR ,6-65,0 7,3 Odkouření 1030x520x ,00 Kč ,00 Kč ZBR ,5-98,0 11,0 Odkouření 1030x520x ,00 Kč ,00 Kč Příslušenství Popis Čerpadlová skupina Obsahuje elektronicky řízené čerpadlo UPER 25-80, pojistný ventil 4 bary, plynový kohout, uzavírací kohouty, zpětná klapka, manometr, ,00 Kč ,00 Kč Připojovací jednotka L Připojovací sada pro 1 kotel. Včetně montážního stojanu, THR (montovatelné vpravo nebo vlevo), sběrných potrubí, plyn. potrubí, izolace ,00 Kč ,00 Kč Kaskádová jednotka L Připojovací sada pro 2 kotle. Včetně montážního stojanu, THR (montovatelné vpravo nebo vlevo), sběrných potrubí, plyn. potrubí, izolace ,00 Kč ,00 Kč Kaskádová jednotka L Připojovací sada pro 3 kotle. Včetně montážního stojanu, THR (montovatelné vpravo nebo vlevo), sběrných potrubí, plyn. potrubí, izolace ,00 Kč ,00 Kč Kaskádová jednotka L Připojovací sada pro 4 kotle. Včetně montážního stojanu, THR (montovatelné vpravo nebo vlevo), sběrných potrubí, plyn. potrubí, izolace ,00 Kč ,00 Kč č * Pojistná skupina kotle G 1 1/ ,00 Kč 2 628,00 Kč č * Připojovací set otopného okruhu G 1 1/2 v průchozím provedení pro výstup a zpátečku, s uzavíracími ventily 3 990,00 Kč 4 788,00 Kč č * Plnící a vypouštěcí sada G 1 1/2 s manometrem a přípojkou pro expanzní nadobu 1 990,00 Kč 2 388,00 Kč č Neutralizační nádrž včetně náplně granulátu, použití pro kaskády do cca 800 kw 9 990,00 Kč ,00 Kč č Neutralizační nádrž s integrovaným hladinově řízeným čerpadlem na kondenzát včetně náplně granulátu, dopravní výška 2m, použití pro kaskády ,00 Kč ,00 Kč do cca 850 kw č Neutralizační granulát 10 kg 2 690,00 Kč 3 228,00 Kč Expanzní nádoby pro uzavřené otopné systémy (max.provozní teplota 120 C, základní tlak 1,5 baru) MAG Expanzní nádoba, objem 25 litrů ,00 Kč 1 428,00 Kč MAG Expanzní nádoba, objem 35 litrů ,00 Kč 1 788,00 Kč MAG Expanzní nádoba, objem 50 litrů ,00 Kč 2 268,00 Kč MAG Expanzní nádoba, objem 80 litrů ,00 Kč 2 868,00 Kč MAG Expanzní nádoba, objem 100 litrů ,00 Kč 5 988,00 Kč MAG Expanzní nádoba, objem 150 litrů ,00 Kč 7 188,00 Kč MAG Expanzní nádoba, objem 200 litrů ,00 Kč 8 388,00 Kč 1 Kotel není vybaven oběhovým čerpadlem, expanzní nádobou a trojcestným ventilem * Nepoužije se v případě použití kompletní čerpadlové skupiny ( ) Odtah spalin je nutné řešit individuálně dle projekčních materiálů. Plynové kondenzační kotle

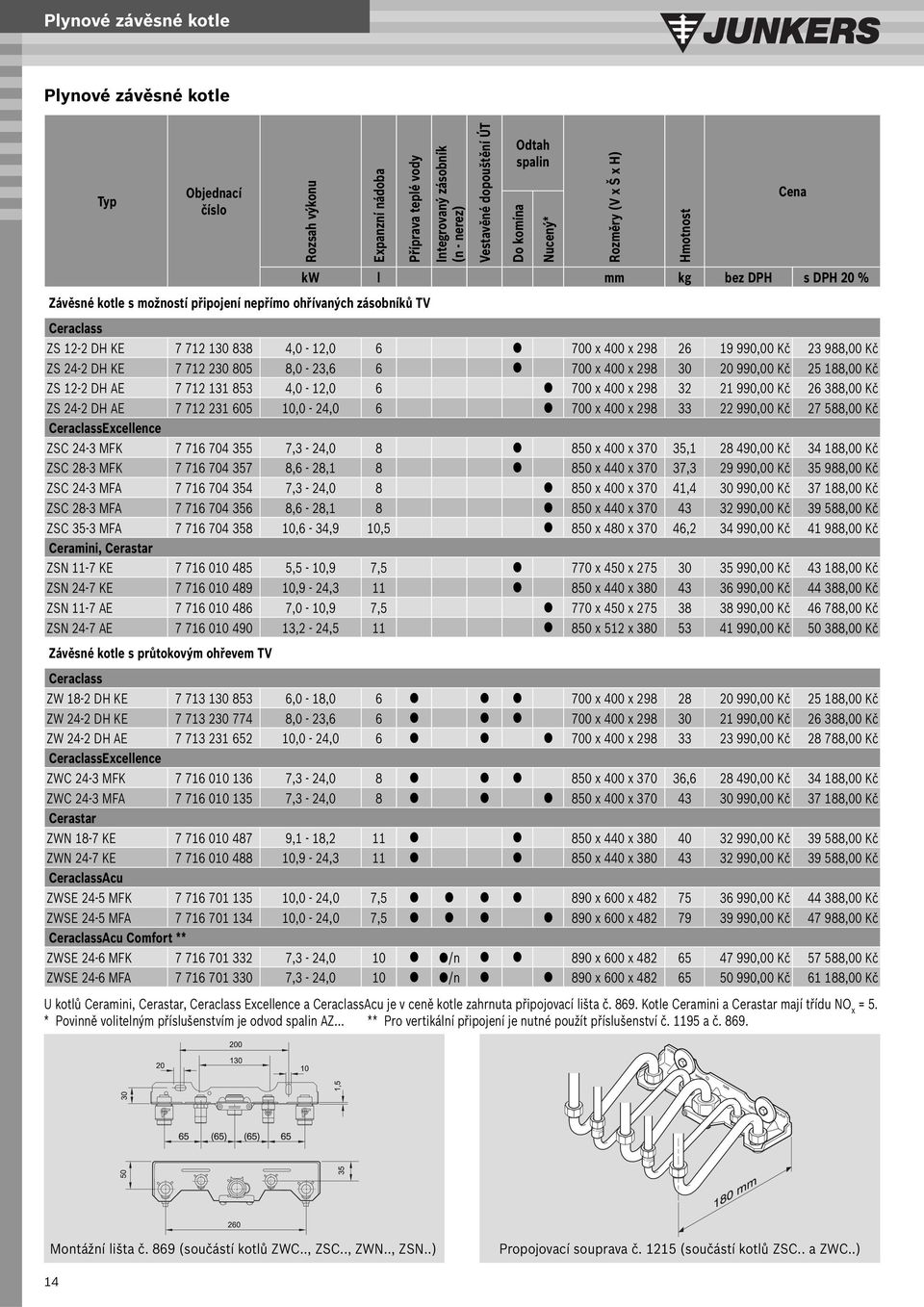

14 Plynové závěsné kotle Plynové závěsné kotle Objednací číslo Rozsah výkonu Expanzní nádoba Příprava teplé vody Integrovaný zásobník (n - nerez) kw l mm kg Závěsné kotle s možností připojení nepřímo ohřívaných zásobníků TV Ceraclass ZS 12-2 DH KE ,0-12, x 400 x ,00 Kč ,00 Kč ZS 24-2 DH KE ,0-23, x 400 x ,00 Kč ,00 Kč ZS 12-2 DH AE ,0-12, x 400 x ,00 Kč ,00 Kč ZS 24-2 DH AE ,0-24, x 400 x ,00 Kč ,00 Kč CeraclassExcellence ZSC 24-3 MFK ,3-24, x 400 x , ,00 Kč ,00 Kč ZSC 28-3 MFK ,6-28, x 440 x , ,00 Kč ,00 Kč ZSC 24-3 MFA ,3-24, x 400 x , ,00 Kč ,00 Kč ZSC 28-3 MFA ,6-28, x 440 x ,00 Kč ,00 Kč ZSC 35-3 MFA ,6-34,9 10,5 850 x 480 x , ,00 Kč ,00 Kč Ceramini, Cerastar ZSN 11-7 KE ,5-10,9 7,5 770 x 450 x ,00 Kč ,00 Kč ZSN 24-7 KE ,9-24, x 440 x ,00 Kč ,00 Kč ZSN 11-7 AE ,0-10,9 7,5 770 x 450 x ,00 Kč ,00 Kč ZSN 24-7 AE ,2-24, x 512 x ,00 Kč ,00 Kč Závěsné kotle s průtokovým ohřevem TV Ceraclass ZW 18-2 DH KE ,0-18, x 400 x ,00 Kč ,00 Kč ZW 24-2 DH KE ,0-23, x 400 x ,00 Kč ,00 Kč ZW 24-2 DH AE ,0-24, x 400 x ,00 Kč ,00 Kč CeraclassExcellence ZWC 24-3 MFK ,3-24, x 400 x , ,00 Kč ,00 Kč ZWC 24-3 MFA ,3-24, x 400 x ,00 Kč ,00 Kč Cerastar ZWN 18-7 KE ,1-18, x 440 x ,00 Kč ,00 Kč ZWN 24-7 KE ,9-24, x 440 x ,00 Kč ,00 Kč CeraclassAcu ZWSE 24-5 MFK ,0-24,0 7,5 890 x 600 x ,00 Kč ,00 Kč ZWSE 24-5 MFA ,0-24,0 7,5 890 x 600 x ,00 Kč ,00 Kč CeraclassAcu Comfort ** ZWSE 24-6 MFK ,3-24,0 10 /n 890 x 600 x ,00 Kč ,00 Kč ZWSE 24-6 MFA ,3-24,0 10 /n 890 x 600 x ,00 Kč ,00 Kč U kotlů Ceramini, Cerastar, Ceraclass Excellence a CeraclassAcu je v ceně kotle zahrnuta připojovací lišta č Kotle Ceramini a Cerastar mají třídu NO x = 5. * Povinně volitelným příslušenstvím je odvod spalin AZ... ** Pro vertikální připojení je nutné použít příslušenství č a č Vestavěné dopouštění ÚT Odtah spalin Do komína Nucený* Rozměry (V x Š x H) Hmotnost Montážní lišta č. 869 (součástí kotlů ZWC.., ZSC.., ZWN.., ZSN..) Propojovací souprava č (součástí kotlů ZSC.. a ZWC..) 14

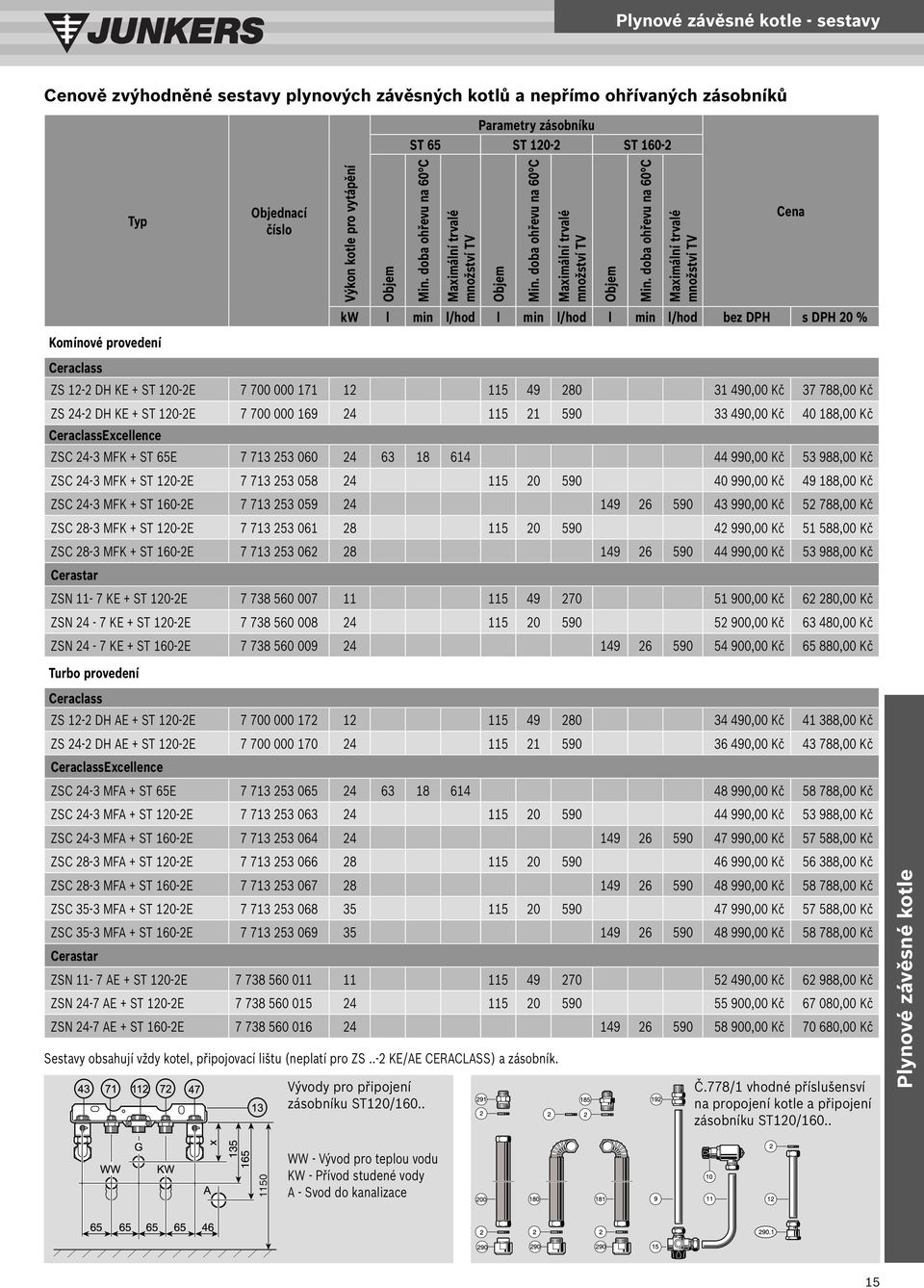

15 Plynové závěsné kotle - sestavy Cenově zvýhodněné sestavy plynových závěsných kotlů a nepřímo ohřívaných zásobníků Parametry zásobníku ST 65 ST ST Objednací číslo Výkon kotle pro vytápění Objem Min. doba ohřevu na 60 C Maximální trvalé množství TV Objem Min. doba ohřevu na 60 C Maximální trvalé množství TV Objem Min. doba ohřevu na 60 C Maximální trvalé množství TV kw l min l/hod l min l/hod l min l/hod Komínové provedení Ceraclass ZS 12-2 DH KE + ST 120-2E ,00 Kč ,00 Kč ZS 24-2 DH KE + ST 120-2E ,00 Kč ,00 Kč CeraclassExcellence ZSC 24-3 MFK + ST 65E ,00 Kč ,00 Kč ZSC 24-3 MFK + ST 120-2E ,00 Kč ,00 Kč ZSC 24-3 MFK + ST 160-2E ,00 Kč ,00 Kč ZSC 28-3 MFK + ST 120-2E ,00 Kč ,00 Kč ZSC 28-3 MFK + ST 160-2E ,00 Kč ,00 Kč Cerastar ZSN 11-7 KE + ST 120-2E ,00 Kč ,00 Kč ZSN 24-7 KE + ST 120-2E ,00 Kč ,00 Kč ZSN 24-7 KE + ST 160-2E ,00 Kč ,00 Kč Turbo provedení Ceraclass ZS 12-2 DH AE + ST 120-2E ,00 Kč ,00 Kč ZS 24-2 DH AE + ST 120-2E ,00 Kč ,00 Kč CeraclassExcellence ZSC 24-3 MFA + ST 65E ,00 Kč ,00 Kč ZSC 24-3 MFA + ST 120-2E ,00 Kč ,00 Kč ZSC 24-3 MFA + ST 160-2E ,00 Kč ,00 Kč ZSC 28-3 MFA + ST 120-2E ,00 Kč ,00 Kč ZSC 28-3 MFA + ST 160-2E ,00 Kč ,00 Kč ZSC 35-3 MFA + ST 120-2E ,00 Kč ,00 Kč ZSC 35-3 MFA + ST 160-2E ,00 Kč ,00 Kč Cerastar ZSN 11-7 AE + ST 120-2E ,00 Kč ,00 Kč ZSN 24-7 AE + ST 120-2E ,00 Kč ,00 Kč ZSN 24-7 AE + ST 160-2E ,00 Kč ,00 Kč Sestavy obsahují vždy kotel, připojovací lištu (neplatí pro ZS..-2 KE/AE CERACLASS) a zásobník. Vývody pro připojení zásobníku ST120/160.. Č.778/1 vhodné příslušensví na propojení kotle a připojení zásobníku ST120/160.. Plynové závěsné kotle 1150 WW - Vývod pro teplou vodu KW - Přívod studené vody A - Svod do kanalizace 15

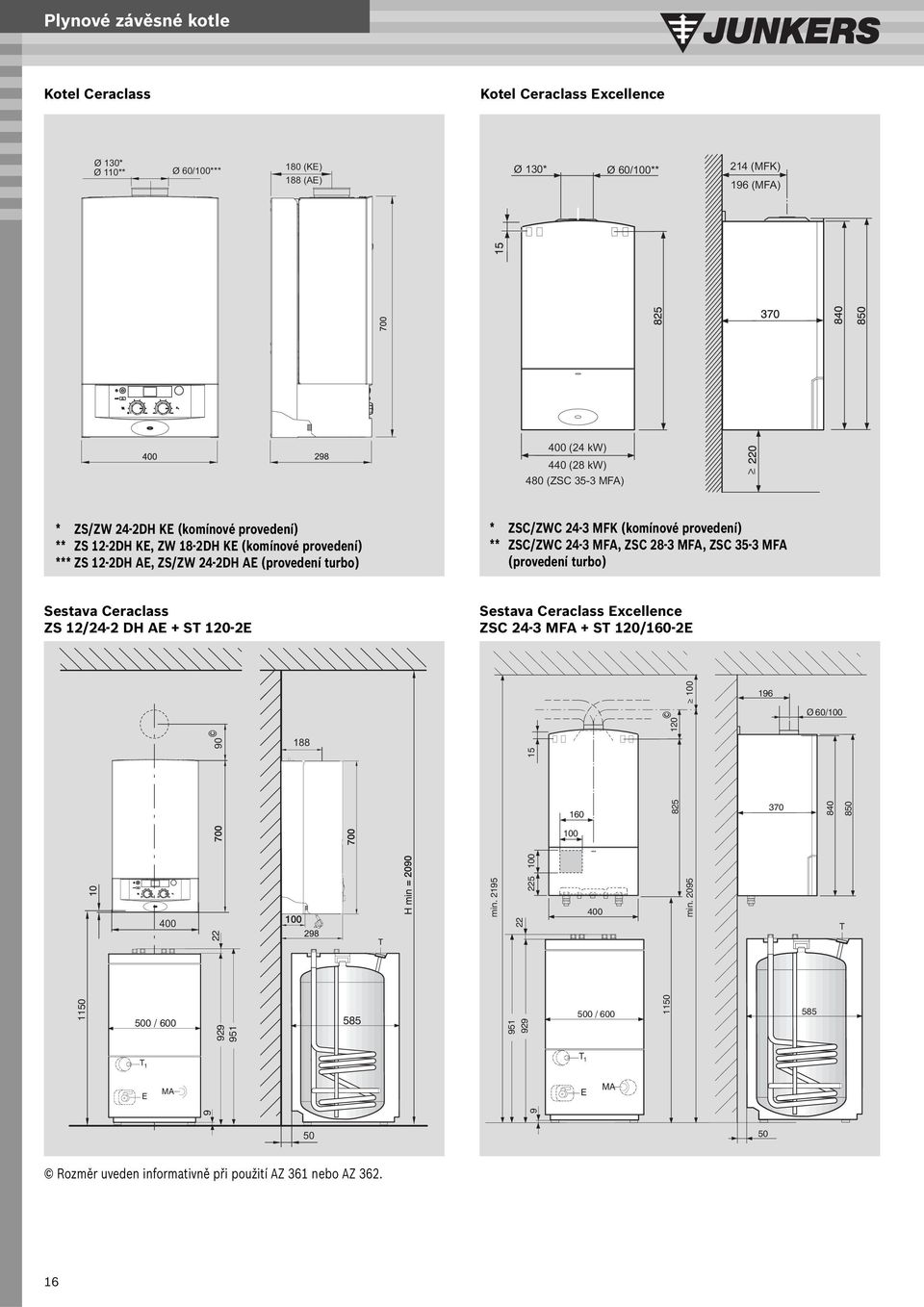

16 T T Plynové závěsné kotle Kotel Ceraclass Kotel Ceraclass Excellence Ø 130* Ø 110** Ø 60/100*** 180 (KE) 188 (AE) Ø 130* Ø 60/100** 214 (MFK) 196 (MFA) 400 (24 kw) 440 (28 kw) 480 (ZSC 35-3 MFA) * ZS/ZW 24-2DH KE (komínové provedení) ** ZS 12-2DH KE, ZW 18-2DH KE (komínové provedení) *** ZS 12-2DH AE, ZS/ZW 24-2DH AE (provedení turbo) * ZSC/ZWC 24-3 MFK (komínové provedení) ** ZSC/ZWC 24-3 MFA, ZSC 28-3 MFA, ZSC 35-3 MFA (provedení turbo) Sestava Ceraclass ZS 12/24-2 DH AE + ST 120-2E Sestava Ceraclass Excellence ZSC 24-3 MFA + ST 120/160-2E Ø 60/ / 600 T 1 E MA min min / T 1 E MA Rozměr uveden informativně při použití AZ 361 nebo AZ

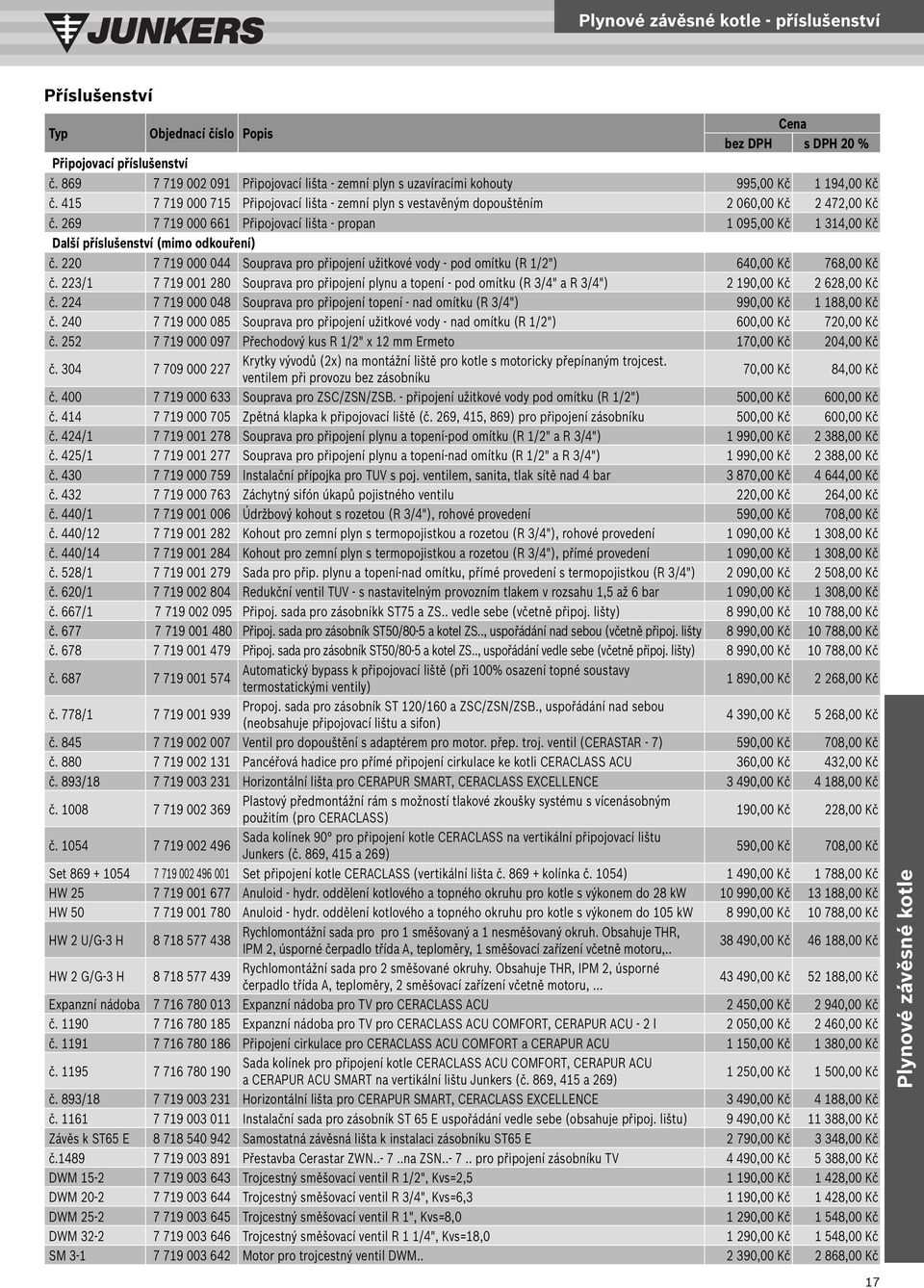

17 Plynové závěsné kotle - příslušenství Příslušenství Připojovací příslušenství č Připojovací lišta - zemní plyn s uzavíracími kohouty 995,00 Kč 1 194,00 Kč č Připojovací lišta - zemní plyn s vestavěným dopouštěním 2 060,00 Kč 2 472,00 Kč č Připojovací lišta - propan 1 095,00 Kč 1 314,00 Kč Další příslušenství (mimo odkouření) č Souprava pro připojení užitkové vody - pod omítku (R 1/2") 640,00 Kč 768,00 Kč č. 223/ Souprava pro připojení plynu a topení - pod omítku (R 3/4" a R 3/4") 2 190,00 Kč 2 628,00 Kč č Souprava pro připojení topení - nad omítku (R 3/4") 990,00 Kč 1 188,00 Kč č Souprava pro připojení užitkové vody - nad omítku (R 1/2") 600,00 Kč 720,00 Kč č Přechodový kus R 1/2" x 12 mm Ermeto 170,00 Kč 204,00 Kč č Krytky vývodů (2x) na montážní liště pro kotle s motoricky přepínaným trojcest. ventilem při provozu bez zásobníku 70,00 Kč 84,00 Kč č Souprava pro ZSC/ZSN/ZSB. - připojení užitkové vody pod omítku (R 1/2") 500,00 Kč 600,00 Kč č Zpětná klapka k připojovací liště (č. 269, 415, 869) pro připojení zásobníku 500,00 Kč 600,00 Kč č. 424/ Souprava pro připojení plynu a topení-pod omítku (R 1/2" a R 3/4") 1 990,00 Kč 2 388,00 Kč č. 425/ Souprava pro připojení plynu a topení-nad omítku (R 1/2" a R 3/4") 1 990,00 Kč 2 388,00 Kč č Instalační přípojka pro TUV s poj. ventilem, sanita, tlak sítě nad 4 bar 3 870,00 Kč 4 644,00 Kč č Záchytný sifón úkapů pojistného ventilu 220,00 Kč 264,00 Kč č. 440/ Údržbový kohout s rozetou (R 3/4"), rohové provedení 590,00 Kč 708,00 Kč č. 440/ Kohout pro zemní plyn s termopojistkou a rozetou (R 3/4"), rohové provedení 1 090,00 Kč 1 308,00 Kč č. 440/ Kohout pro zemní plyn s termopojistkou a rozetou (R 3/4"), přímé provedení 1 090,00 Kč 1 308,00 Kč č. 528/ Sada pro přip. plynu a topení-nad omítku, přímé provedení s termopojistkou (R 3/4") 2 090,00 Kč 2 508,00 Kč č. 620/ Redukční ventil TUV - s nastavitelným provozním tlakem v rozsahu 1,5 až 6 bar 1 090,00 Kč 1 308,00 Kč č. 667/ Připoj. sada pro zásobníkk ST75 a ZS.. vedle sebe (včetně připoj. lišty) 8 990,00 Kč ,00 Kč č Připoj. sada pro zásobník ST50/80-5 a kotel ZS.., uspořádání nad sebou (včetně připoj. lišty 8 990,00 Kč ,00 Kč č Připoj. sada pro zásobník ST50/80-5 a kotel ZS.., uspořádání vedle sebe (včetně připoj. lišty) 8 990,00 Kč ,00 Kč č Automatický bypass k připojovací liště (při 100% osazení topné soustavy termostatickými ventily) 1 890,00 Kč 2 268,00 Kč č. 778/ Propoj. sada pro zásobník ST 120/160 a ZSC/ZSN/ZSB., uspořádání nad sebou (neobsahuje připojovací lištu a sifon) 4 390,00 Kč 5 268,00 Kč č Ventil pro dopouštění s adaptérem pro motor. přep. troj. ventil (CERASTAR - 7) 590,00 Kč 708,00 Kč č Pancéřová hadice pro přímé připojení cirkulace ke kotli CERACLASS ACU 360,00 Kč 432,00 Kč č. 893/ Horizontální lišta pro CERAPUR SMART, CERACLASS EXCELLENCE 3 490,00 Kč 4 188,00 Kč č Plastový předmontážní rám s možností tlakové zkoušky systému s vícenásobným použitím (pro CERACLASS) 190,00 Kč 228,00 Kč č Sada kolínek 90 pro připojení kotle CERACLASS na vertikální připojovací lištu Junkers (č. 869, 415 a 269) 590,00 Kč 708,00 Kč Set Set připojení kotle CERACLASS (vertikální lišta č kolínka č. 1054) 1 490,00 Kč 1 788,00 Kč HW Anuloid - hydr. oddělení kotlového a topného okruhu pro kotle s výkonem do 28 kw ,00 Kč ,00 Kč HW Anuloid - hydr. oddělení kotlového a topného okruhu pro kotle s výkonem do 105 kw 8 990,00 Kč ,00 Kč HW 2 U/G-3 H Rychlomontážní sada pro pro 1 směšovaný a 1 nesměšovaný okruh. Obsahuje THR, IPM 2, úsporné čerpadlo třída A, teploměry, 1 směšovací zařízení včetně motoru, ,00 Kč ,00 Kč HW 2 G/G-3 H Rychlomontážní sada pro 2 směšované okruhy. Obsahuje THR, IPM 2, úsporné čerpadlo třída A, teploměry, 2 směšovací zařízení včetně motoru, ,00 Kč ,00 Kč Expanzní nádoba Expanzní nádoba pro TV pro CERACLASS ACU 2 450,00 Kč 2 940,00 Kč č Expanzní nádoba pro TV pro CERACLASS ACU COMFORT, CERAPUR ACU - 2 l 2 050,00 Kč 2 460,00 Kč č Připojení cirkulace pro CERACLASS ACU COMFORT a CERAPUR ACU 1 150,00 Kč 1 380,00 Kč č Sada kolínek pro připojení kotle CERACLASS ACU COMFORT, CERAPUR ACU a CERAPUR ACU SMART na vertikální lištu Junkers (č. 869, 415 a 269) 1 250,00 Kč 1 500,00 Kč č. 893/ Horizontální lišta pro CERAPUR SMART, CERACLASS EXCELLENCE 3 490,00 Kč 4 188,00 Kč č Instalační sada pro zásobník ST 65 E uspořádání vedle sebe (obsahuje připoj. lištu) 9 490,00 Kč ,00 Kč Závěs k ST65 E Samostatná závěsná lišta k instalaci zásobníku ST65 E 2 790,00 Kč 3 348,00 Kč č Přestavba Cerastar ZWN na ZSN pro připojení zásobníku TV 4 490,00 Kč 5 388,00 Kč DWM Trojcestný směšovací ventil R 1/2", Kvs=2, ,00 Kč 1 428,00 Kč DWM Trojcestný směšovací ventil R 3/4", Kvs=6, ,00 Kč 1 428,00 Kč DWM Trojcestný směšovací ventil R 1", Kvs=8, ,00 Kč 1 548,00 Kč DWM Trojcestný směšovací ventil R 1 1/4", Kvs=18, ,00 Kč 1 548,00 Kč SM Motor pro trojcestný ventil DWM ,00 Kč 2 868,00 Kč 17 Plynové závěsné kotle

18 Plynové závěsné kotle - regulace Regulace Pro typ kotle Objednací číslo Ceraclass / Ceraclass Acu Ceraclass Excellence Ceraclass Acu Comfort Prostorové regulátory TR C, přípojka 230 V / 50 Hz, releový kontakt, neprogramovatelný 790,00 Kč 948,00 Kč TRZ C, napájení dvěma tužkovými bateriemi, týdenní program 2 490,00 Kč 2 988,00 Kč TR 12-1 F C, bezdrátový regulátor, napájení dvěma tužk. bateriemi, týdenní program 5 790,00 Kč 6 948,00 Kč FR C, přípojka 24 V, 1 okruh, neprogramovatelný 1 690,00 Kč 2 028,00 Kč FR C, přípojka 24 V, 1 směšovaný nebo 1 nesměšovaný okruh, týdenní program 3 490,00 Kč 4 188,00 Kč FR C, optimalizace teploty, ovládání zásobníku TV, týdenní program 4 990,00 Kč 5 988,00 Kč Ekvitermní regulátory FW C, pro 1 okruh + zásobník TV 4 990,00 Kč 5 988,00 Kč FW C, pro 2 okruhy + zásobník TV (s IPM..), max. pro 4 okruhy (s IPM.., pro 3. a 4. okruh nutné FB100), možnost kaskády až 4 kotlů s Heatronic III (s ICM) 6 990,00 Kč 8 388,00 Kč FW C, pro složitější systémy, až 10 směšovaných okruhů, 2 zásobníky TV,... s dalšími moduly, možnost kaskády až 16 kotlů s Heatronic III (se 4xICM) 8 490,00 Kč ,00 Kč Spínací hodiny MT Vestavné mechanické jednokanálové hodiny pro kotle s Bosch Heatronic III 1 490,00 Kč 1 788,00 Kč DT Vestavné týdenní digitální jednokanálové hodiny pro kotle s Bosch Heatronic III 1 990,00 Kč 2 388,00 Kč DT Vestavné týdenní digitální dvoukanálové (ÚV, TV) hodiny pro kotle s Bosch Heatronic III 2 490,00 Kč 2 988,00 Kč Dálková ovládání pro regulace FR.. a FW.. FB Dálkové ovládání, neprogramovatelné, použití pouze pro 1. nebo 2.okruh 1 790,00 Kč 2 148,00 Kč FB Dálkové ovládání, programovatelné, použití pro 1. až 10. okruh 3 990,00 Kč 4 788,00 Kč Externí a kaskádové moduly IPM Externí spínací modul pro jeden okruh (směšovaný nebo nesměšovaný) 4 690,00 Kč 5 628,00 Kč IPM Externí spínací modul pro dva okruhy (směšované nebo nesměšované) 5 690,00 Kč 6 828,00 Kč ISM Externí spínací modul pro solární systém (příprava teplé vody) 4 490,00 Kč 5 388,00 Kč ISM Externí spínací modul pro solární systém (příprava teplé vody a podpora vytápění) 6 990,00 Kč 8 388,00 Kč IEM Externí spínací modul - rozhraní k využití pro bazén, teplovzdušné vytápění, ,00 Kč 5 388,00 Kč IGM Externí spínací modul - rozhraní k řízení topného zařízení bez Heatronic III ,00 Kč ,00 Kč ICM Kaskádový modul ,00 Kč ,00 Kč IUM1 Univerzální modul pro externí zařízení (blokování digestoře,... obdoba LSM5, nelze použít pro CerapurMaxx) 4 490,00 Kč 5 388,00 Kč Ostatní Netcom Dálkový telefonický spínač 7 990,00 Kč 9 588,00 Kč TB Hlídač teploty pro podlahové vytápění, příložný termostat se zlacenými kontakty, rozsah nastavení C 790,00 Kč 948,00 Kč TK Termostatická hlavice s přímým čidlem a ochranou proti zamrznutí (kompatibilní s vent. Heimeier) 270,00 Kč 324,00 Kč VF čidlo Čidlo teploty topné vody na výstupu do systému 990,00 Kč Kč Při specifikaci jednotlivých regulátorů a dalšího příslušenství je třeba dbát příslušných projekčních podkladů a instalačních návodů. 1 bude ve 3. čtvrtletí 2012 nahrazen novým typem FR bude ve 3. čtvrtletí 2012 nahrazen novým typem FW 120 Ceramini, Cerastar Ostatní výrobci Týdenní cyklus 18

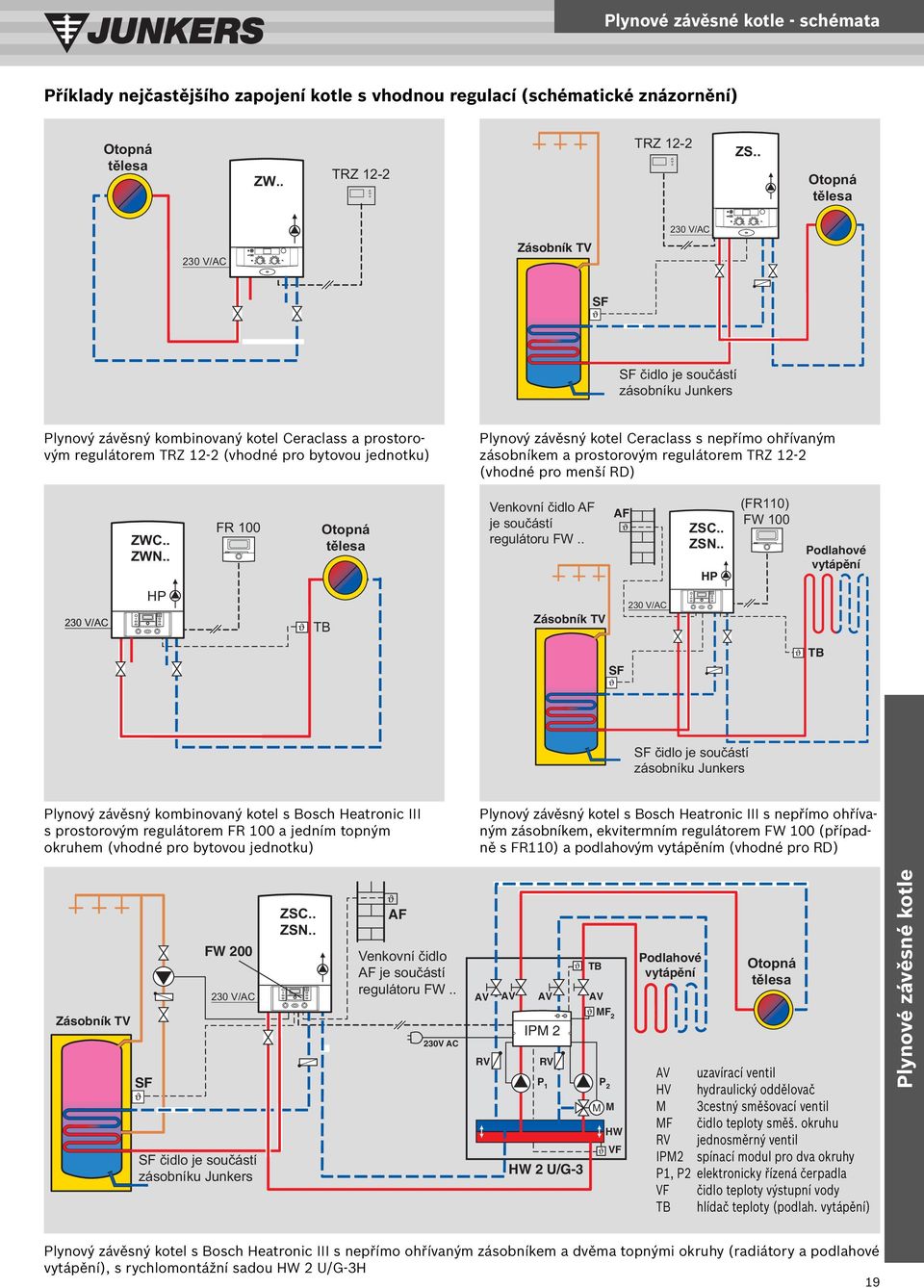

19 Plynové závěsné kotle - schémata Příklady nejčastějšího zapojení kotle s vhodnou regulací (schématické znázornění) Otopná tělesa ZW.. TRZ 12-2 TRZ 12-2 ZS.. Otopná tělesa 230 V/AC Zásobník TV 230 V/AC SF SF čidlo je součástí zásobníku Junkers Plynový závěsný kombinovaný kotel Ceraclass a prostorovým regulátorem TRZ 12-2 (vhodné pro bytovou jednotku) Plynový závěsný kotel Ceraclass s nepřímo ohřívaným zásobníkem a prostorovým regulátorem TRZ 12-2 (vhodné pro menší RD) 230 V/AC ZWC.. ZWN.. HP FR 100 Otopná tělesa TB Venkovní čidlo AF je součástí regulátoru FW.. Zásobník TV AF 230 V/AC ZSC.. ZSN.. HP (FR110) FW 100 Podlahové vytápění SF TB SF čidlo je součástí zásobníku Junkers Plynový závěsný kombinovaný kotel s Bosch Heatronic III s prostorovým regulátorem FR 100 a jedním topným okruhem (vhodné pro bytovou jednotku) Plynový závěsný kotel s Bosch Heatronic III s nepřímo ohřívaným zásobníkem, ekvitermním regulátorem FW 100 (případně s FR110) a podlahovým vytápěním (vhodné pro RD) Zásobník TV SF FW V/AC SF čidlo je součástí zásobníku Junkers ZSC.. ZSN.. AF Venkovní čidlo AF je součástí regulátoru FW.. 230V AC AV RV TB AV AV AV MF 2 IPM 2 RV P 1 P 2 HW 2 U/G-3 M M HW VF Podlahové vytápění Otopná tělesa AV uzavírací ventil HV hydraulický oddělovač M 3cestný směšovací ventil MF čidlo teploty směš. okruhu RV jednosměrný ventil IPM2 spínací modul pro dva okruhy P1, P2 elektronicky řízená čerpadla VF čidlo teploty výstupní vody TB hlídač teploty (podlah. vytápění) Plynové závěsné kotle Plynový závěsný kotel s Bosch Heatronic III s nepřímo ohřívaným zásobníkem a dvěma topnými okruhy (radiátory a podlahové vytápění), s rychlomontážní sadou HW 2 U/G-3H 19

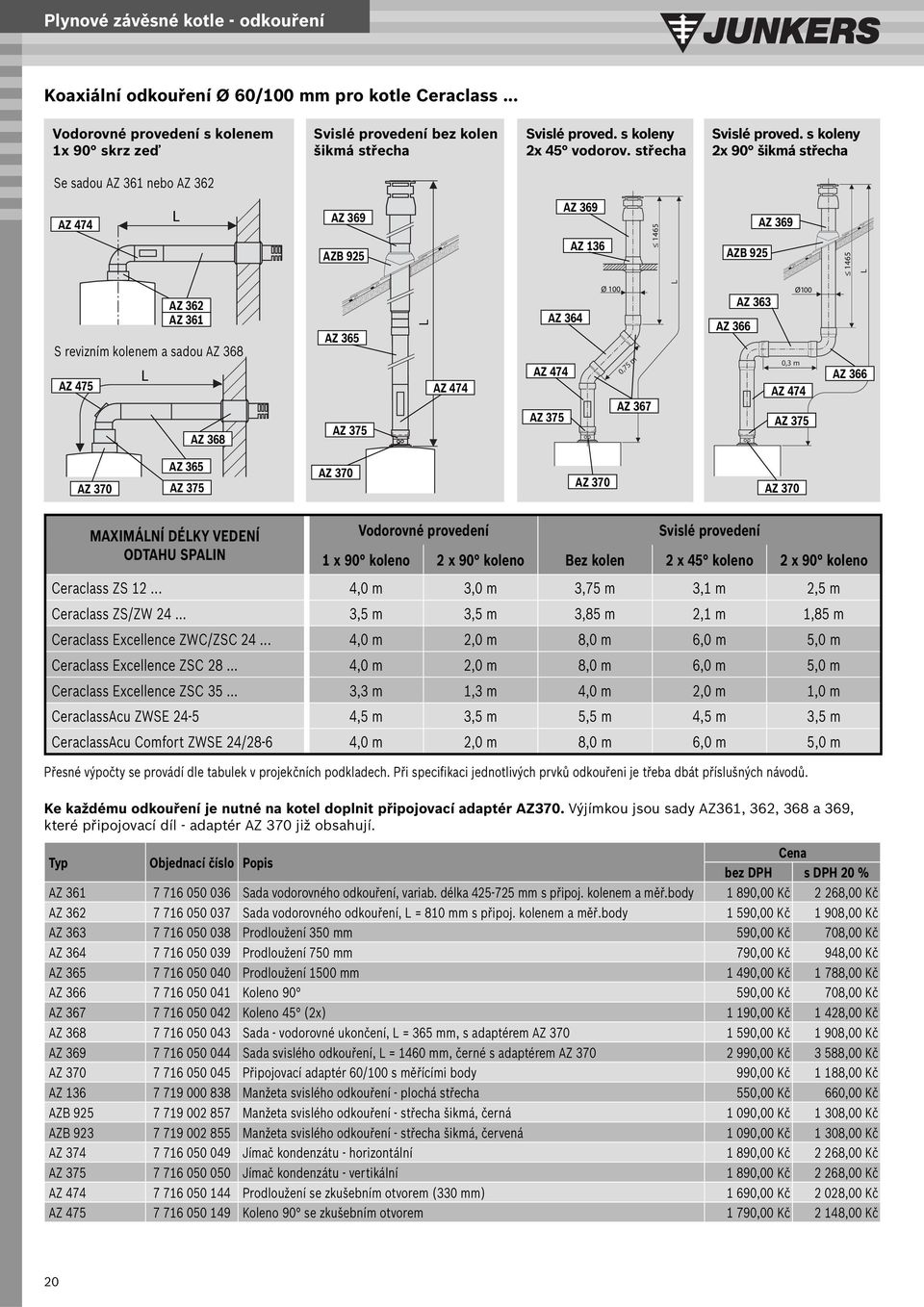

20 Plynové závěsné kotle - odkouření Koaxiální odkouření Ø 60/100 mm pro kotle Ceraclass... Vodorovné provedení s kolenem 1x 90 skrz zeď Svislé provedení bez kolen šikmá střecha Svislé proved. s koleny 2x 45 vodorov. střecha Svislé proved. s koleny 2x 90 šikmá střecha Se sadou AZ 361 nebo AZ 362 AZ 369 L AZ 369 AZ 474 AZ 369 AZ 136 AZB 925 AZB 925 AZ 475 L AZ 362 AZ 361 S revizním kolenem a sadou AZ 368 AZ 368 AZ 365 AZ 375 L AZ 474 AZ 364 AZ 474 AZ 375 0,75 m AZ 367 AZ 366 AZ 363 0,3 m AZ 474 AZ AZ 366 AZ 370 AZ 365 AZ 375 AZ 370 AZ 370 AZ 370 MAXIMÁLNÍ DÉLKY VEDENÍ Vodorovné provedení Svislé provedení ODTAHU SPALIN 1 x 90 koleno 2 x 90 koleno Bez kolen 2 x 45 koleno 2 x 90 koleno Ceraclass ZS ,0 m 3,0 m 3,75 m 3,1 m 2,5 m Ceraclass ZS/ZW ,5 m 3,5 m 3,85 m 2,1 m 1,85 m Ceraclass Excellence ZWC/ZSC ,0 m 2,0 m 8,0 m 6,0 m 5,0 m Ceraclass Excellence ZSC ,0 m 2,0 m 8,0 m 6,0 m 5,0 m Ceraclass Excellence ZSC ,3 m 1,3 m 4,0 m 2,0 m 1,0 m CeraclassAcu ZWSE ,5 m 3,5 m 5,5 m 4,5 m 3,5 m CeraclassAcu Comfort ZWSE 24/28-6 4,0 m 2,0 m 8,0 m 6,0 m 5,0 m Přesné výpočty se provádí dle tabulek v projekčních podkladech. Při specifikaci jednotlivých prvků odkouřeni je třeba dbát příslušných návodů. Ke každému odkouření je nutné na kotel doplnit připojovací adaptér AZ370. Výjímkou jsou sady AZ361, 362, 368 a 369, které připojovací díl - adaptér AZ 370 již obsahují. AZ Sada vodorovného odkouření, variab. délka mm s připoj. kolenem a měř.body 1 890,00 Kč 2 268,00 Kč AZ Sada vodorovného odkouření, L = 810 mm s připoj. kolenem a měř.body 1 590,00 Kč 1 908,00 Kč AZ Prodloužení 350 mm 590,00 Kč 708,00 Kč AZ Prodloužení 750 mm 790,00 Kč 948,00 Kč AZ Prodloužení 1500 mm 1 490,00 Kč 1 788,00 Kč AZ Koleno ,00 Kč 708,00 Kč AZ Koleno 45 (2x) 1 190,00 Kč 1 428,00 Kč AZ Sada - vodorovné ukončení, L = 365 mm, s adaptérem AZ ,00 Kč 1 908,00 Kč AZ Sada svislého odkouření, L = 1460 mm, černé s adaptérem AZ ,00 Kč 3 588,00 Kč AZ Připojovací adaptér 60/100 s měřícími body 990,00 Kč 1 188,00 Kč AZ Manžeta svislého odkouření - plochá střecha 550,00 Kč 660,00 Kč AZB Manžeta svislého odkouření - střecha šikmá, černá 1 090,00 Kč 1 308,00 Kč AZB Manžeta svislého odkouření - střecha šikmá, červená 1 090,00 Kč 1 308,00 Kč AZ Jímač kondenzátu - horizontální 1 890,00 Kč 2 268,00 Kč AZ Jímač kondenzátu - vertikální 1 890,00 Kč 2 268,00 Kč AZ Prodloužení se zkušebním otvorem (330 mm) 1 690,00 Kč 2 028,00 Kč AZ Koleno 90 se zkušebním otvorem 1 790,00 Kč 2 148,00 Kč 20
