Delší odkouření kondenzačních kotlů kw

Transkript

1 Delší odkouření kondenzačních kotlů kw Obsah Stránka Koaxiální odkouření DN 100/150, nezávislé Odkouření DN 80/125//100 do komín. šachty, nezávislé Dělené odkouření 2x DN 80//100 do komín. šachty, nezávislé Odkouření DN 80/125//100 do komín. šachty, závislé Flexi odkouření DN 80//100 do komín. šachty, závislé Flexi odkouření DN 80/125//100 do komín. šachty, nezávislé Odkouření vedené na fasádě DN 80/125//100/150, nezávislé

2 Koaxiální odkouření DN 100/150, nezávislé na místě instalace kotle: L max 2 1 svisle L max vodorovně Redukování na koleno 90 30, 45 GC9000iW GC9000iW ZBR 42-3 A KBR Délky nad 15 m je nutné doplnit vhodnou tepelnou izolací. Pro kotel ZBR 42-3A je nutné doplnit AZB připojovací adaptér 80/125 mm, ostatní kotle uvedené v tabulce mají připojovací adaptér na odkouření v dodávce. V tabulce dovolených délek je u vodorovného odkouření AZB 635/1 - připojovací T-kus s revizním otvorem v L1 max vodorovně již zohledněn

3 Příslušenství pro koaxiální odkouření DN 100/150, nezávislé na místě instalace AZ 122 Manžeta vodorovného průchodu - střecha 30-45, černá ,- AZ 123 Manžeta vodorovného průchodu - střecha 40-60, černá ,- AZB 603/1 Trubka odkouření s revizním otvorem, délka 250 mm, ,- AZB 632/2 Sada vodorovného odkouření s revizním T-kusem, délka 1210 mm (včetně č. 653/1) ,- AZB 633/1 Sada svislého odkouření, délka 1290 mm - černé, 100/150 (včetně č. 653/1) ,- AZB 635/1 Revizní T-kus 90 (100/150) ,- AZB 636/1 Prodloužení 500 mm, 100/ ,- AZB 637/1 Prodloužení 1000 mm, 100/ ,- AZB 638/1 Prodloužení 2000 mm, 100/ ,- AZB 639/1 Koleno 90, 100/ ,- AZB 640/1 Koleno 2x45, 100/ ,- AZB 653/1 Adaptér pro přechod z 80/125 na 100/ ,- AZB 660 Průchodka vodorovnou střechou, DN ,

4 Příslušenství pro koaxiální odkouření DN 100/150, nezávislé na místě instalace AZB 931 Adaptér s měřícími body, ,- AZB 926 Univerzální manžeta svislého odkouření (černá) - průchodka střechou ,

5 Odkouření DN 80/125//100 do komínové šachty, nezávislé kotle: Lmax L1max Redukování na koleno 90 30, 45 GC9000iW GC9000iW ZBR 42-3A KBR Lmax = L1 + L2 V tabulce dovolených délek je první koleno na kotli a první koleno v komínové šachtě v Lmax již zohledněno. Pro kotel ZBR 42-3A je nutné doplnit AZB připojovací adaptér 80/125 mm, ostatní kotle uvedené v tabulce mají připojovací adaptér na odkouření v dodávce. Dovolené délky v tabulce platí pro komínové šachty s kruhovým průřezem s DN min. 180 mm nebo hranatým průřezem o min. rozměrech 170x170 mm. Jiné průřezy jsou řešené v projek č n íc h podkladech nebo v instalačních manuálech. Příslušenství pro odkouření DN 80/125//100 do komín. šachty, nezávislé na místě instalace AZB 537/1 Krycí deska na zeď, 200x330 mm, DN ,- AZB 604/1 Prodloužení 500 mm, ,- AZB 605/1 Prodloužení 1000 mm, ,- AZB 606/1 Prodloužení 2000 mm, ,- AZB 607/1 Koleno 90, ,- AZB 616/1 Sada - odtah do strany pro LAS, délka 600 mm s revizním kolenem, (obsahuje AZB 938, 604/1, 610, 537/1), ,

6 Příslušenství pro odkouření DN 80/125//100 do komín. šachty, nezávislé na místě instalace Skupina zboží AZB 608/1 Koleno 2x 45, ,- AZB 1373 Koleno 90 s opěrnou kolejnicí, DN80, PP ,- AZB 641 Prodloužení 500 mm, DN100, PP ,- AZB 642 Prodloužení 1000 mm, DN100, PP ,- AZB 643 Prodloužení 2000 mm, DN100, PP ,- AZB 644 Trubka s revizním otvorem, délka 250 mm, DN ,- AZB 645 Koleno 90, DN100, PP ,- AZB 646 Koleno 45, DN100, PP ,- AZB 649 Vymezovací díl, 4 kusy, DN ,- AZB 650/1 Sada pro vedení odtahu komínem, délka 800 mm, DN100, PP (obsahuje AZB 625, AZB 641, AZB 644, AZB 649, AZB 651/1) ,- AZB 651/1 Kryt šachty pro odtah spalin, DN ,- AZB 663 Koleno 15, DN100, PP ,- AZB 664 Koleno 30, DN100, PP ,- AZB 832/1 Koleno 30, ,- AZB 931 Adaptér s měřícími body, ,- AZB 938 Koleno 90 s revizním otvorem, ,

7 Dělené odkouření 2x DN 80//100 do komínové šachty, nezávislé kotle: Lmax L3max Redukování na koleno 90 30, 45 GC9000iW GC9000iW ZBR 42-3A KBR Lmax = L1 + L2 + L3 V tabulce dovolených délek jsou všechna první kolena znázorněná na obrázku již zohledněna. Pro kotle GC9000iW... je nutné doplnit AZB 1389 základní rozdělovací příslušenství na 2x80 mm pro kotle Condens. Pro kotel ZBR 42-3A je nutné doplnit AZB 922 základní rozdělovací příslušenství na 2x80 mm. Pro kotle Suprapur KBR... je nutné doplnit AZB 823 základní rozdělovací příslušenství připojitelné na integrované odkouření kotle 80/125 mm. Příslušenství pro dělené odkouření 2x DN 80//100 do komín. šachty, nezávislé na místě instalace AZ 165 Koleno 90, DN80 (AL) ,- AZ 173 Trubka DN80 AL pro vzduch s ochranou proti větru, délka 800 mm ,- AZB 538 Krycí rozeta, DN ,- AZB 611 Prodloužení mm, DN80, PP ,- AZB 615 Sada pro vedení odtahu ke komínu, délka 900 mm, DN80, PP ,

8 Příslušenství pro dělené odkouření 2x DN 80//100 do komín. šachty, nezávislé na místě instalace AZB 610 Prodloužení 500 mm, DN80, PP ,- AZB 612 Prodloužení mm, DN80, PP ,- AZB 618 Trubka odkouření s revizním otvorem, délka 250 mm, DN80, PP ,- AZB 619 Koleno 90, DN80, PP ,- AZB 620 Koleno 45, DN80, PP ,- AZB 1373 Koleno 90 s opěrnou kolejnicí, DN80, PP ,- AZB 641 Prodloužení 500 mm, DN100, PP ,- AZB 642 Prodloužení 1000 mm, DN100, PP ,- AZB 643 Prodloužení 2000 mm, DN100, PP ,- AZB 644 Trubka s revizním otvorem, délka 250 mm, DN ,- AZB 645 Koleno 90, DN100, PP ,- AZB 646 Koleno 45, DN100, PP ,- AZB 649 Vymezovací díl, 4 kusy, DN ,- AZB 650/1 Sada pro vedení odtahu komínem, délka 800 mm, DN100, PP (obsahuje AZB 625, AZB 641, AZB 644, AZB 649, AZB 651/1) ,- AZB 651/1 Kryt šachty pro odtah spalin, DN ,- AZB 661 Koleno 15, DN80, PP ,- AZB 662 Koleno 30, DN80, PP ,

9 Příslušenství pro dělené odkouření 2x DN 80//100 do komín. šachty, nezávislé na místě instalace AZB 664 Koleno 30, DN100, PP ,- AZB 823 Zákl. díl děleného odtahu s měřícími body pro Suprapur případně i Condens ,- AZB 931 Adaptér s měřícími body, ,- AZB 1389 AZB 922 Zákl. díl děleného odtahu spalin, s měřícími body včetně připojovací příruby použitelné jen pro kotle Condens 9000i Zákl. díl děleného odtahu, s měřícími body včetně připojovací příruby (náhrada za AZB 823+ AZB 931, není použitelné pro kotle Condens 9000i) , ,- AZB 663 Koleno 15, DN100, PP ,

10 Odkouření DN 80/125//100 do komínové šachty, závislé kotle: Lmax L1max Redukování na koleno 90 30, 45 GC9000iW GC9000iW ZBR 42-3A KBR L1max = 3 m Lmax = L1 + L2 V tabulce dovolených délek je první koleno na kotli a první koleno v komínové šachtě v Lmax již zohledněno. Pro kotel ZBR 42-3A je nutné doplnit AZB připopojovací adaptér 80/125 mm, ostatní kotle uvedené v tabulce mají připojovací adaptér na odkouření v dodávce. Verze s použitím kouřovodu v průměru 80/125 mm se používá pro větší bezpečnost především v prostorách s kumulací většího množství osob, v bytových domech, veřejných seřadištích apod

11 Příslušenství pro odkouření DN 80/125//100 do komín. šachty, závislé na místě instalace AZB 537/1 Krycí deska na zeď, 200x330 mm, DN ,- AZB 538 Krycí rozeta, DN ,- AZB 604/1 Prodloužení 500 mm, ,- AZB 605/1 Prodloužení 1000 mm, ,- AZB 606/1 Prodloužení 2000 mm, ,- AZB 607/1 Koleno 90, ,- AZB 608/1 Koleno 2x 45, ,- AZB 609/1 Revizní T-kus 90 (Informativně X s AZB 931 = 170 mm), ,- AZB 616/1 Sada - odtah do strany pro LAS, délka 600 mm s revizním kolenem, (obsahuje AZB 938, 604/1, 610, 537/1), ,- AZB 610 Prodloužení 500 mm, DN80, PP ,- AZB 611 Prodloužení mm, DN80, PP ,- AZB 612 Prodloužení mm, DN80, PP ,- AZB 615 Sada pro vedení odtahu ke komínu, délka 900 mm, DN80, PP ,- AZB 618 Trubka odkouření s revizním otvorem, délka 250 mm, DN80, PP ,- AZB 619 Koleno 90, DN80, PP ,- AZB 620 Koleno 45, DN80, PP ,- AZB 1373 Koleno 90 s opěrnou kolejnicí, DN80, PP ,- AZB 641 Prodloužení 500 mm, DN100, PP ,- AZB 642 Prodloužení 1000 mm, DN100, PP ,

12 Příslušenství pro odkouření DN 80/125//100 do komín. šachty, závislé na místě instalace AZB 643 Prodloužení 2000 mm, DN100, PP ,- AZB 644 Trubka s revizním otvorem, délka 250 mm, DN ,- AZB 645 Koleno 90, DN100, PP ,- AZB 646 Koleno 45, DN100, PP ,- AZB 649 Vymezovací díl, 4 kusy, DN ,- AZB 650/1 Sada pro vedení odtahu komínem, délka 800 mm, DN100, PP (obsahuje AZB 625, AZB 641, AZB 644, AZB 649, AZB 651/1) ,- AZB 651/1 Kryt šachty pro odtah spalin, DN ,- AZB 663 Koleno 15, DN100, PP ,- AZB 664 Koleno 30, DN100, PP ,- AZB 832/1 Koleno 30, ,- AZB 931 Adaptér s měřícími body, ,- AZB 938 Koleno 90 s revizním otvorem, ,

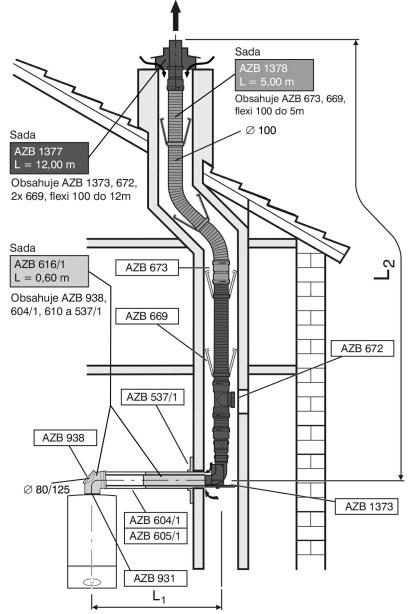

13 Flexi odkouření DN 80//100 do komínové šachty, závislé kotle: Lmax L1max Redukování na koleno 90 30, 45 GC9000iW (26) 2 (3) 2 1 GC9000iW ZBR 42-3A KBR Lmax = L1 + L2 V tabulce dovolených délek je první koleno na kotli a první koleno v komínové šachtě v Lmax již zohledněno. Pro kotel ZBR 42-3A je nutné doplnit AZB připojovací adaptér 80/125 mm, ostatní kotle uvedené v tabulce mají připojovací adaptér na odkouření v dodávce. Příslušenství pro Flexi odkouření DN 80//100 do komínové šachty, závislé na místě instalace AZB 538 Krycí rozeta, DN ,- AZB 611 Prodloužení mm, DN80, PP ,- AZB 615 Sada pro vedení odtahu ke komínu, délka 900 mm, DN80, PP ,- AZB 618 Trubka odkouření s revizním otvorem, délka 250 mm, DN80, PP ,

14 Příslušenství pro Flexi odkouření DN 80//100 do komínové šachty, závislé na místě instalace AZB 610 Prodloužení 500 mm, DN80, PP ,- AZB 612 Prodloužení mm, DN80, PP ,- AZB 619 Koleno 90, DN80, PP ,- AZB 620 Koleno 45, DN80, PP ,- AZB 1373 Koleno 90 s opěrnou kolejnicí, DN80, PP ,- AZB 1377 Zákl. sada flexibilního odkouření pro délku šachty do 12 m, včetně AZB 625, 672, 669, flexi 100 do 12 m, kryt šachty ,- AZB 1378 Rozšiřující sada pro kombinaci s AZB 1377 pro délku šachty do 17 m (obsahuje AZB 673, 1/2 669, flexi 100 do 5 m) ,- AZB 661 Koleno 15, DN80, PP ,- AZB 662 Koleno 30, DN80, PP ,- AZB 669 Držák odstupu, DN80 (4x) ,- AZB 672 Revizní T-kus, DN100, PP ,- AZB 673 Spojovací díl, DN100, PP ,- AZB 931 Adaptér s měřícími body, ,

15 Flexi odkouření DN 80/125//100 do komínové šachty, nezávislé kotle: GC9000iW 40 GC9000iW 50 Lmax L1max Redukování na koleno 90 30, ZBR 42-3A KBR Lmax = L1 + L2 V tabulce dovolených délek je první koleno na kotli a první koleno v komínové šachtě v Lmax již zohledněno. Pro kotel ZBR 42-3A je nutné doplnit AZB připojovací adaptér 80/125 mm, ostatní kotle uvedené v tabulce mají připojovací adaptér na odkouření v dodávce. Dovolené délky v tabulce platí pro komínové šachty s kruhovým průřezem s DN min. 180 mm nebo hranatým průřezem o min. rozměrech 170x170 mm. Jiné průřezy jsou řešené v projekčních podkladech nebo instalačních manuálech. Příslušenství pro Flexi odkouření DN 80/125//100 do komínové šachty, nezávislé na místě instalace AZB 537/1 Krycí deska na zeď, 200x330 mm, DN ,- AZB 604/1 Prodloužení 500 mm, ,- AZB 605/1 Prodloužení 1000 mm, ,- AZB 616/1 Sada - odtah do strany pro LAS, délka 600 mm s revizním kolenem, (obsahuje AZB 938, 604/1, 610, 537/1), ,- AZB 610 Prodloužení 500 mm, DN80, PP ,

16 Příslušenství pro Flexi odkouření DN 80/125//100 do komínové šachty, nezávislé na místě instalace AZB 606/1 Prodloužení 2000 mm, ,- AZB 607/1 Koleno 90, ,- AZB 608/1 Koleno 2x 45, ,- AZB 609/1 Revizní T-kus 90 (Informativně X s AZB 931 = 170 mm), ,- AZB 1373 Koleno 90 s opěrnou kolejnicí, DN80, PP ,- AZB 669 Držák odstupu, DN80 (4x) ,- AZB 1377 Zákl. sada flexibilního odkouření pro délku šachty do 12 m, včetně AZB 625, 672, 669, flexi 100 do 12 m, kryt šachty ,- AZB 1378 Rozšiřující sada pro kombinaci s AZB 1377 pro délku šachty do 17 m (obsahuje AZB 673, 1/2 669, flexi 100 do 5 m) ,- AZB 672 Revizní T-kus, DN100, PP ,- AZB 673 Spojovací díl, DN100, PP ,- AZB 832/1 Koleno 30, ,- AZB 927 Sada vedení odtahu ke komín. šachtě (LAS) (bez revizního otvoru, s připoj. přírubou a s měřícími body), L=0,6 m, ,- AZB 931 Adaptér s měřícími body, ,- AZB 938 Koleno 90 s revizním otvorem, ,

17 Odkouření vedené na fasádě DN 80/125//100/150, nezávislé kotle: Lmax L1max Redukování na každé koleno 90 30, 45 GC9000iW GC9000iW ZBR 42-3A KBR L1max = 3 m Lmax = L1 + L2 90 koleno na kotli a v šachtě jsou již v uvedených Lmax započítány. Ke každému kotli je obvykle nutné doplnit připoj. adaptér AZB 931 (neplatí pro kotle Suprapur, Condens 9000i.., které připojovací adaptér mají v dodávce kotle). Řešení ukončení odtahu spalin se střešní průchodkou AZB 926 a AZB 633/1 Příslušenství pro odkouření vedené na fasádě DN 80/125//100/150, nezávislé na místě instalace AZB 616/1 Sada - odtah do strany pro LAS, délka 600 mm s revizním kolenem, (obsahuje AZB 938, 604/1, 610, 537/1), ,- AZB 652/1 Sada pro vedení spalin a přisávání vzduchu na fasádě, L = 1,58 m (včetně 4x AZB 658, AZB 659, AZB 681/1 a zakončení) ,- AZB 637/1 Prodloužení 1000 mm, 100/ ,- AZB 605/1 Prodloužení 1000 mm, ,

18 Příslušenství pro odkouření vedené na fasádě DN 80/125//100/150, nezávislé na místě instalace AZB 537/1 Krycí deska na zeď, 200x330 mm, DN ,- AZB 603/1 Trubka odkouření s revizním otvorem, délka 250 mm, ,- AZB 604/1 Prodloužení 500 mm, ,- AZB 606/1 Prodloužení 2000 mm, ,- AZB 607/1 Koleno 90, ,- AZB 608/1 Koleno 2x 45, ,- AZB 609/1 Revizní T-kus 90 (Informativně X s AZB 931 = 170 mm), ,- AZB 633/1 Sada svislého odkouření, délka 1290 mm - černé, 100/150 (včetně č. 653/1) ,- AZB 636/1 Prodloužení 500 mm, 100/ ,- AZB 638/1 Prodloužení 2000 mm, 100/ ,- AZB 639/1 Koleno 90, 100/ ,- AZB 640/1 Koleno 2x45, 100/ ,- AZB 653/1 Adaptér pro přechod z 80/125 na 100/ ,- AZB 654 Univerzální průchodka střechou, DN ,- AZB 660 Průchodka vodorovnou střechou, DN ,

19 Příslušenství pro odkouření vedené na fasádě DN 80/125//100/150, nezávislé na místě instalace AZB 658 Držák odkouření na fasádu, DN ,- AZB 659 Adaptér na fasádu pro přechod z 80/125 na 100/ ,- AZB 680/1 Revizní T-kus na fasádu (100/150) ,
