Up LED, Up LED Multi, Up LED Exit. Formula 65. Completa LED. Up LED AT Multi Opticom

Transkript

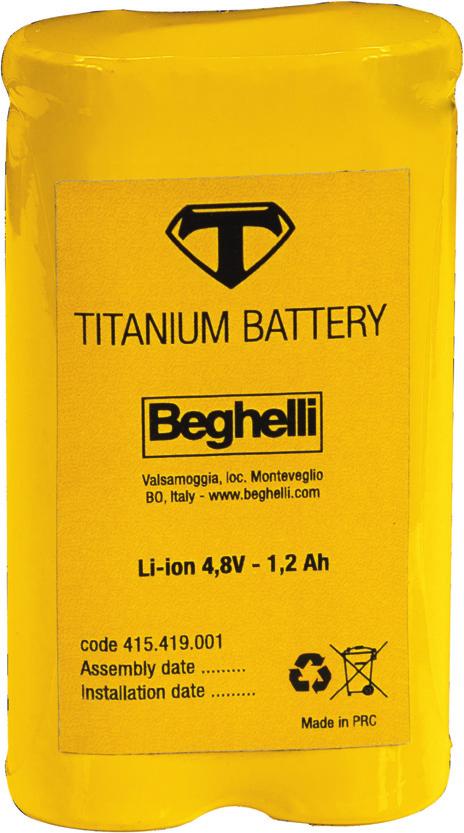

1 TITANIUM BATTERY Up LED, Up LED Multi, Up LED Exit Formula 65 Completa LED Up LED AT Multi Opticom 10 let záruka na baterii 1 RYCHLÉ NABÍJENÍ: Zařízení, ve kterém je baterie použita, je schopné dosáh nout 80 % doby autonomie za méně než 2 hod. 3 DLOUHÁ ŽIVOTNOST s min nabí jecími cykly je zaručena, za ří zení může uspokojivě pracovat po dobu 10 let. Čas nutný pro dobití baterie Titanium (max.) 2 PRO EXTRÉMNÍ PROVOZNÍ TEPLOTY: -30 C +75 C 4 MAXIMÁLNÍ BEZPEČNOST: Na rozdíl od běžných lithiových baterií jsou použity materiály, které poskytují výjimečnou bezpečnost, dokonce i v případě zkratu nebo proděravění. 8, min min. 24GL 210 min.

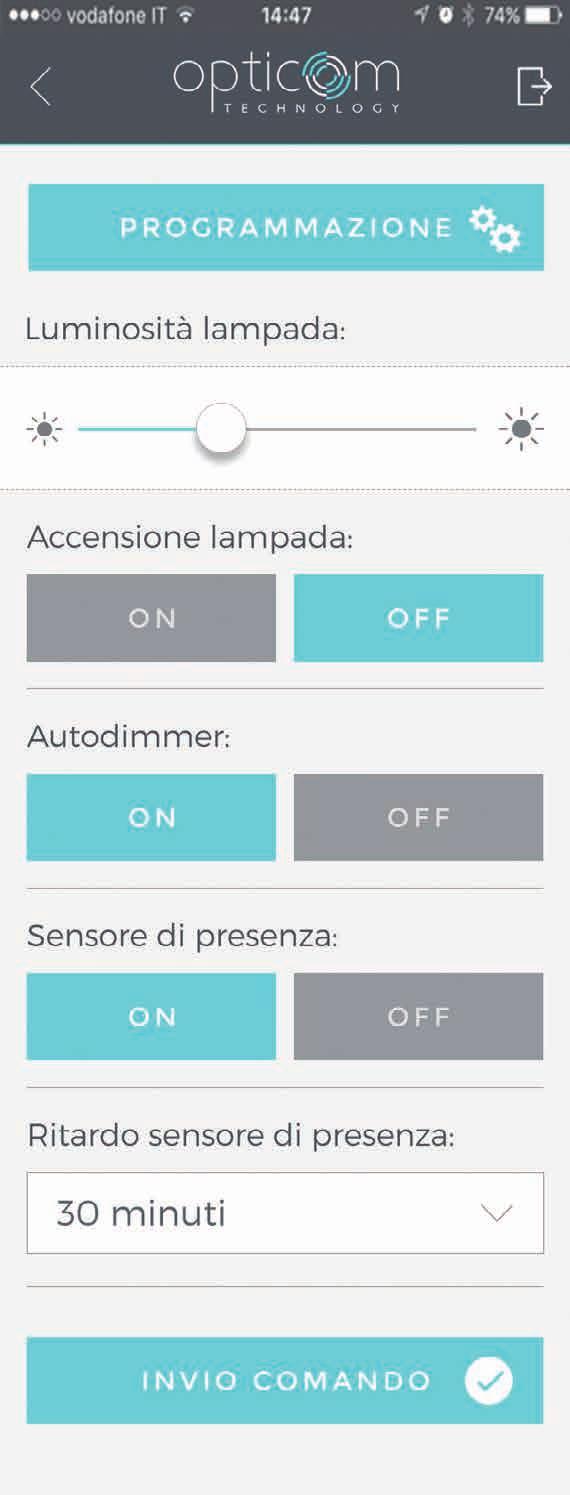

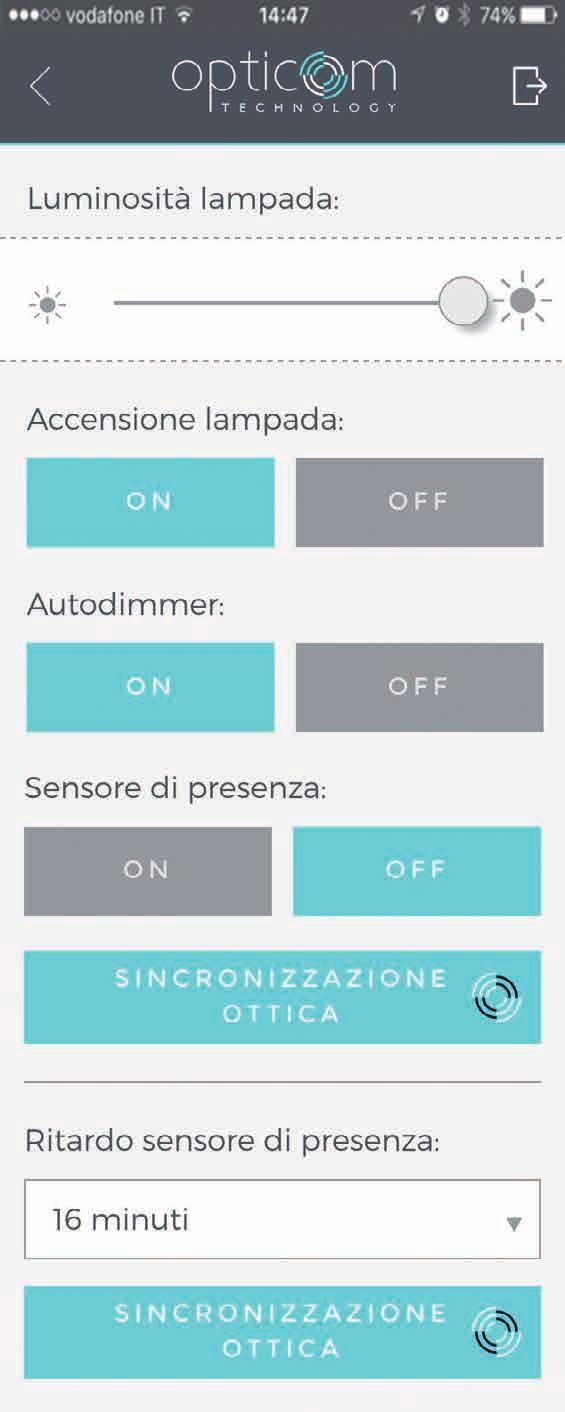

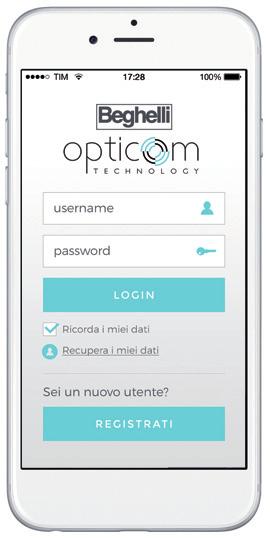

2 Typ zvoleného systému: nouzové nebo standardní osvětlení Obrazovka uživatele pro odesílání příkazů ke svítidlu Technologie optické komunikace založené na smartphonu pro řízení a programování standardního a nouzového osvětlení Světlo, které komunikuje se světlem to je princip fungování nové patentované technologie společnosti Beghelli. Opticom (OPTIcal COMmunication Techno - logy), je optický komunikační systém, který do - káže komunikovat, číst a měnit výkon a funkce každého samostatného osvětlovacího zaří - zení Beghelli vybaveného inteligentním SD dri - verem, pomocí záblesku z fotoaparátu smart - phonu či tabletu. Tato pokročilá technologie zjednodušuje a usnad ňuje činnost pracovníků údržby, kteří mohou programovat osvětlovací zařízení bez jakéhokoliv dalšího vybavení, s použitím aplikace, která je k dispozici zdarma pro systémy ios i Android. Toto řešení také přináší koncovým uživatelům značnou přidanou hodnotu, která jim umožňuje kontrolovat svítidla po - mocí smartphonu. Všechna zařízení Smart Driver Beghelli vybavená speciálním inteligentním foto - senzorem se stanou zařízeními technologie Opticom. Mohou tak být použita pro naprogramování inteligentního fotosenzoru, aby bylo možné řídit funkce auto ma tic - kého stmívání. Toho může být dosaženo jak detekcí přirozeného světla s automatickým sní - žením výkonu svítidla, tak v režimu dynamického osvětlení, které snímá změny světla způ - sobené pohybem lidí a následně zvyšuje hladinu osvětlení. Použitím této aplikace může být každé jednotlivé osvětlovací zařízení stále na - staveno na nejvhodnější úroveň výkonu po - mocí jediného kliknutí. Technologie Opticom: multifunkční sys - tém, který činí technologii Beghelli SD ještě inteligentnější, s úsporou energie více než 80 % (o 30 % více než u běžných systémů LED), díky inteligentním funk - cím fotosenzorů Natural Light a Dynamic Light. opticom.beghelli.it Přihlašovací stránka Opticom společnosti Beghelli obsahuje také nejaktuálnější informace o této technologii: principy fungování, příkazy a programování, a také seznam kompatibilních smartphonů.

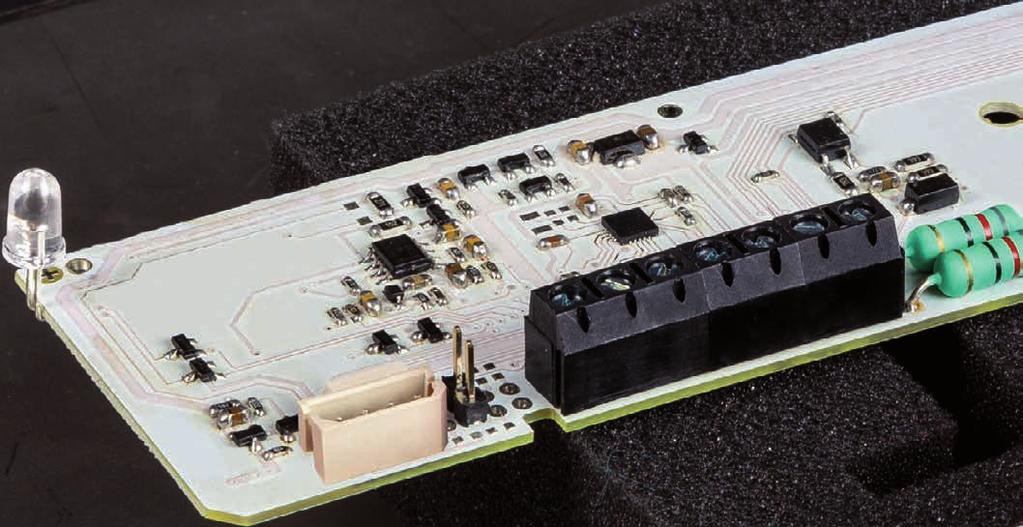

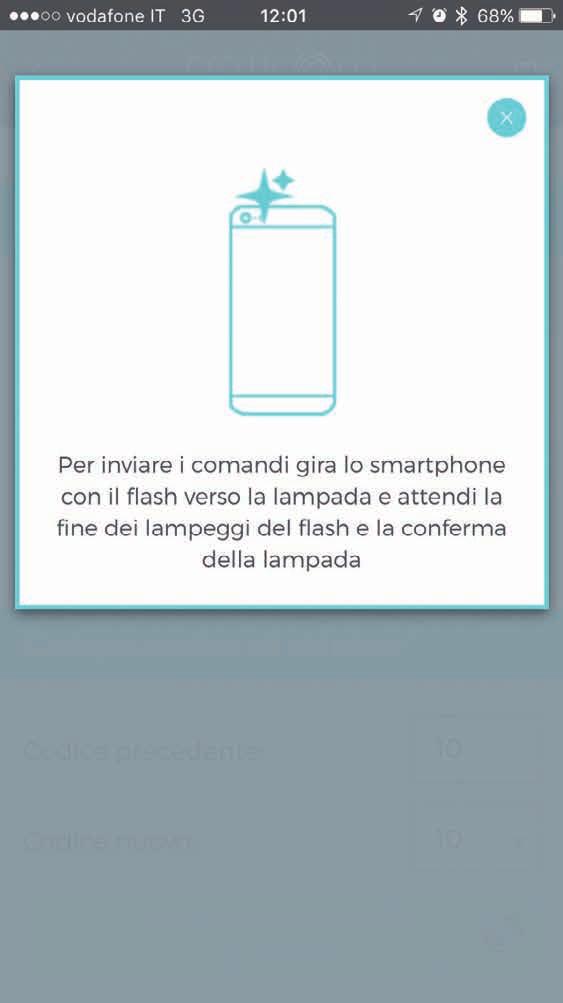

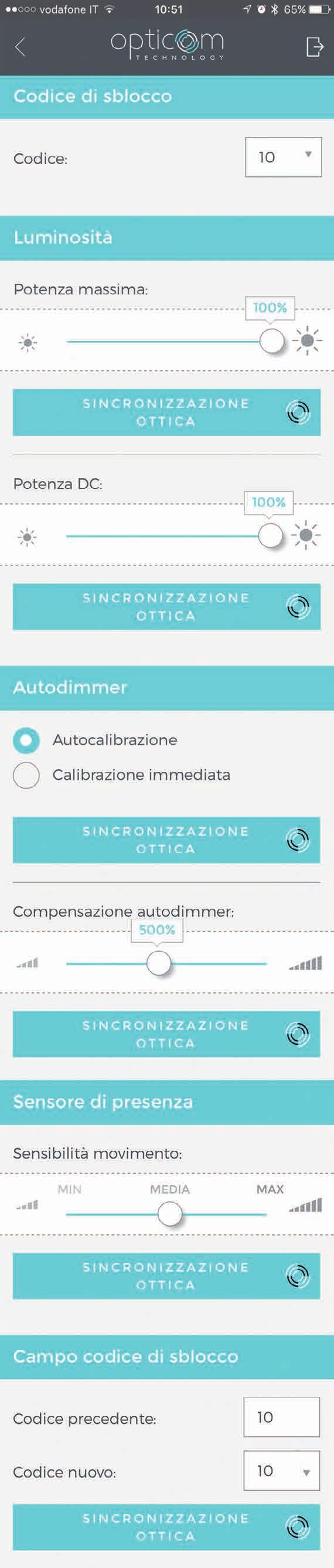

3 Evoluce v řízení osvětlení Upozornění na správné natočení smartphonu s bleskem směrem ke svítidlu Příkaz, který umožňuje operátorovi přejít do sekce programování Sekce programování, do které má přístup pouze instalační technik při vložení platného uživatelského jména a hesla Optická komunikace mezi inteligentním bleskem a inteligentním fotosenzorem, který je integrován do všech osvětlovacích zařízení SmartDriver, probíhá bez použití jakékoliv externí řídicí jednotky.

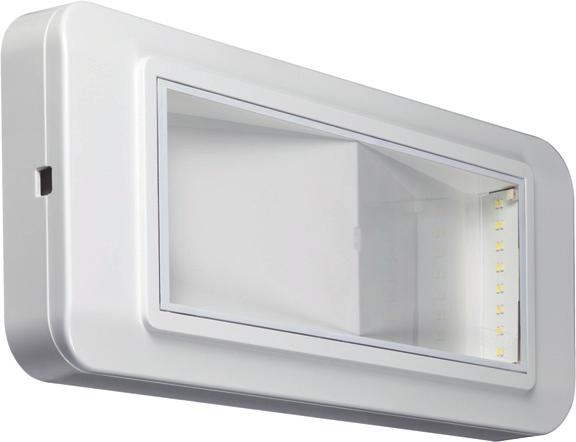

4 Completa LED AT Opticom LED nouzové svítidlo a nouzové svítidlo s piktogramem, které se vyznačuje velkou flexibilitou použití. Svítidlo splňuje požadavky mezinárodních bezpečnostních standardů s využitím nejnovější technologie LED. Optická část je vyrobena z metakrylátu. Díky krytí IP40 (resp. s kitem IP66 ) a odolné konstrukci z polykarbonátu je svítidlo Completa LED vhodné pro široké použití v interiérových prostorách i v náročnějších provozních podmínkách. Standardní 1h autonomie může být prodloužena na 1,5 h, 2 h, 3 h nebo 8 h za použití technologie Opticom. Novinka Technická data Montáž: na strop, na stěnu, vestavná do stropu, vlajková na stěnu Těleso: bílý polykarbonát RAL 9003 Reflektor: bílý polykarbonát symetrický Difuzér: transparentní PMMA Jmenovité napětí: 230Vac ± 10% 50Hz Specifikace: dostupné v provedení SA (stále svítící) a SE (nouzově svítící) Teplota okolí: -20 C +50 C (baterie Titanium) IP40 RECHARGE mins IP66 IK C UV 230V 50Hz B přisazená montáž L H H3 B1 verze s kitem IP 66 H2 L2 H1 L1 B2 vestavná montáž W * Rozměry (mm) Pozorovací vzdálenost Zdroj L B H L1 B1 H1 L2 B2 H2 H3 s piktogramem bandiera 8, 11, 24, m 20 m 12 LED * Referenční výkon pro účely porovnání se zářivkami. PŘISAZENÁ MONTÁŽ NA STĚNU PŘISAZENÁ MONTÁŽ NA STROP - bez příslušenství - bez příslušenství

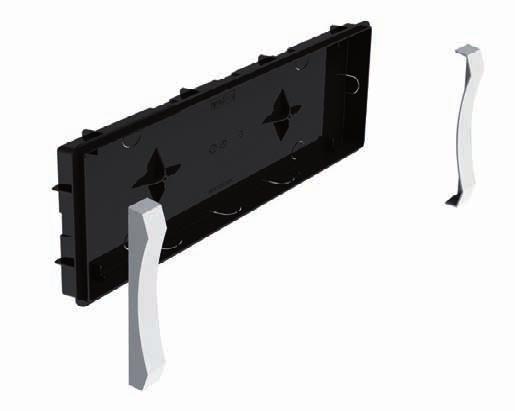

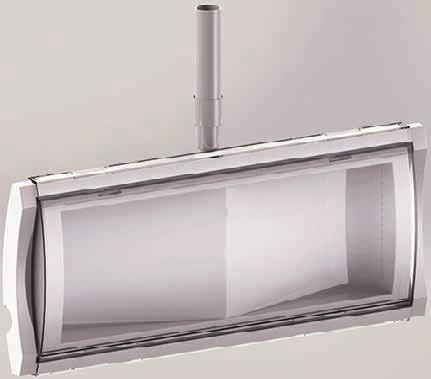

5 VESTAVNÁ MONTÁŽ DO STĚNY VESTAVNÁ MONTÁŽ DO STROPU NEBO SÁDROKARTONU výřez: 279x94 mm 3733 vestavný box dodáváno se svítidlem 4266 stropní držáky nutno objednat zvlášť KIT S TĚSNĚNÍM IP66 PŘISAZENÁ MONTÁŽ NA STĚNU S PIKTOGRAMEM 4112 kit s těsněním IP66 Completa LED nutno objednat zvlášť 4278 sada piktogramů (vpravo, vlevo, dolů) dodáváno se svítidlem 4269 difuzér s piktogramem (vpravo, vlevo, dolů) nutno objednat zvlášť VLAJKOVÁ MONTÁŽ NA STĚNU VESTAVNÁ MONTÁŽ DO STROPU BANDIERA 4265 nástěnný držák pro vlajkovou montáž nutno objednat zvlášť 4267 difuzér s piktogramem VPRAVO, VLEVO nutno objednat zvlášť 4268 difuzér s piktogramem DOLŮ nutno objednat zvlášť 4266 stropní držáky nutno objednat zvlášť 4267 difuzér s piktogramem VPRAVO, VLEVO nutno objednat zvlášť 4268 difuzér s piktogramem DOLŮ nutno objednat zvlášť Příslušenství Kód Popis 4278 SADA PIKTOGRAMŮ (VPRAVO, VLEVO, DOLŮ) 3733 VESTAVNÝ BOX Příslušenství Kód Popis MODUL LG MOFUL LGFM MODUL DALI OPTICOM dodáváno se svítidlem nutno objednat zvlášť Příslušenství Kód Popis 4112 KIT S TĚSNĚNÍM IP66 COMPLETA LED 4265 NÁSTĚNNÝ DRŽÁK PRO VLAJKOVOU MONTÁŽ 4266 STROPNÍ DRŽÁKY DESIGN 4267 DIFUZÉR S PIKTOGRAMEM VPRAVO, VLEVO 4268 DIFUZÉR S PIKTOGRAMEM DOLŮ 4269 DIFUZÉR S PIKTOGRAMEM VPRAVO, VLEVO, DOLŮ nutno objednat zvlášť Standard Jmen. sv. tok SE (lm) Jmen. sv. tok Příkon max. W Kód Popis Verze Samostatnost Baterie No. LED 1h 1,5h 2h 3h 8h SA (lm) (W) Kg Balení / ks CPLED 811W IP40 AT OPT SE 8LT SE 1-1, h LTO 4.8V 0.5Ah ,5 0,5 1/ CPLED 1124W IP40 AT OPT SE 8LT SE 1-1, h LTO 4.8V 0.5Ah ,5 0,5 1/ CPLED 2436W IP40 AT OPT SE 8LT SE 1-1, h LTO 2x4.8V 0.5Ah ,5 0,5 1/ CPLED 1124W IP40 AT OPT SA 8LT SE/SA 1-1, h LTO 4.8V 0.5Ah ,5 0,5 1/ CPLED 2436W IP40 AT OPT SA 8LT SE/SA 1-1, h LTO 2x4.8V 0.5Ah ,5 0,5 1/6

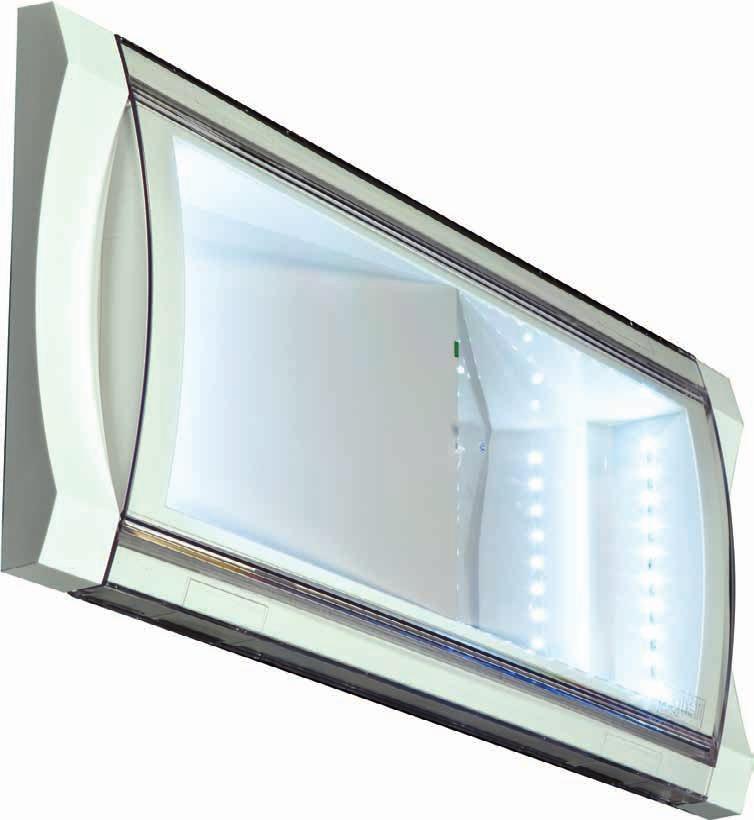

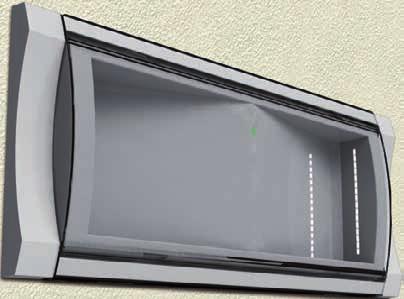

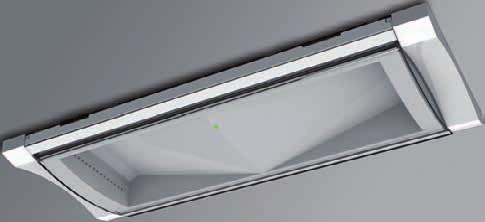

6 Formula 65 LED AT Opticom LED nouzové svítidlo LED nouzové svítidlo a nouzové svítidlo s piktogramem, které splňuje požadavky mezinárodních bezpečnostních standardů s využitím nejnovější technologie LED. Svítidlo Formula65 LED lze instalovat na stěnu anebo na strop ve vestavné, přisazené nebo závěsné variantě. Díky vysokému krytí IP65 a odolné konstrukci z polykarbonátu je svítidlo Formula65 LED vhodné pro použití i v náročných provozních podmínkách. Vysoce účinný optický systém a velmi jednoduchá instalace řadí tato svítidla mezi nejekonomičtější produkty na trhu. Uvnitř tělesa z bílého polykarbonátu jsou umístěny dvě série velmi výkonných LED (vyšší než 160 lm/w). Standardní doba autonomie je v délce trvání 1 hodiny. Pomocí technologie Opticom ji lze prodloužit na délku 1,5 h, 2 h, 3 h nebo 8 h. 800 lumen TECHNICKÁ DATA Ekvivalent* 8, 11, 24 W IP65 IK07 IP PLUG Jmenovité napětí 230 V AC ±10 % 50 Hz HHOSPITAL 850 C UV Verze Stále svítící (SA), Nouzově svítící (SE) Normy EN , EN , EN , UNI EN 1838, UNI 11222, EN Stupeň krytí IP65 Odolnost IK07 Samostatnost 1 h, 1,5 h, 2 h, 3 h, 8 h Opticom Okolní teplota -20 C +50 C (baterie Titanium) Montáž vestavná, nástěnná, závěsná, stropní, sádrokarton Těleso bílý polykarbonát RAL 9003 Optika symetrická, bílá Difuzér Transparentní polykarbonát Světelný zdroj LED * Referenční výkon pro účely porovnání se zářivkami Příslušenství dodáváno včetně Kód Popis KABELOVÁ PRŮCHODKA FORMULA 65 ADAPTÉR 16/20 BÍLÝ SIGNALIZAČNÍ TABULKY VLEVO / VPRAVO / DOLŮ (POUZE PRO SA VERZI) W* Rozměry (mm) Pozorovací vzdálenost (VD) L B H H1 nástěnná závěsná , m 28 m , m 28 m , m 28 m * Referenční výkon pro účely porovnání se zářivkami. Systém řízení osvětlení Kód Popis MODUL LG MODUL LGFM MODUL DALI OPTICOM nutno objednat zvlášť LG LGFM Příslušenství Kód Popis VESTAVNÝ BOX S RÁMEČKEM DRŽÁKY PRO MONTÁŽ DO PODHLEDOVÉHO STROPU KONZOLE PRO VLAJKOVOU MONTÁŽ NA STĚNU DIFUZÉR S PIKTOGRAMEM ŠIPKA VLEVO, VPRAVO BANDIERA DIFUZÉR S PIKTOGRAMEM ŠIPKA DOLŮ BANDIERA nutno objednat zvlášť

7 MODULY PRO ZAPOJENÍ DO SYSTÉMU DALI, LOGICA NEBO LOGICA FM INTELIGENTNÍ FOTOSENZOR DODÁVANÝ VČETNĚ Interface pro Smartphone Programovací a řídicí systém 1 2 Titanium Battery Rychlé nabíjení: Zařízení, ve kterém je baterie použita, je schopné dosáh - nout 80 % doby autonomie za méně než 2 hod. Pro extrémní provozní teploty: -30 C +75 C DLOUHÁ ŽIVOTNOST s min nabíjecími cykly je zaručena, za ří - zení může uspokojivě pracovat po dobu 10 let. MAXIMÁLNÍ BEZPEČNOST: Na rozdíl od běžných lithiových baterií jsou použity materiály, které poskytují výjimečnou bezpečnost, dokonce i v případě zkratu nebo proděravění. Čas nutný pro dobití baterie Titanium (max.) 8, min min. 24GL min. SVÍTIDLA STELLA POLARE LED AT W* GL GL Průměrný světelný tok SE lm Prům. svět. Příkon Hmotnost Balení Kód Popis Verze Samostatnost Baterie N LED 1 h 1,5 h 2 h 3 h 8 h tok SA lm max. W kg F65LED 8W IP65 AT OPT SE8LTO SE 1-1, h LTO 4,8 V 1,2 Ah ,5 0,5 1/ F65LED 11W IP65 AT OPT SE8LTO SE 1-1, h LTO 4,8 V 1,2 Ah ,5 0,5 1/ F65LED 24W IP65 AT OPT SE8LTO SE 1-1, h 2xLTO 4,8 V 1,2 Ah ,5 0,6 1/ F65LED 24GL IP65 AT OPT SE8LTO SE 1-1, h 2xLTO 4,8 V 1,2 Ah ,5 0,6 1/ F65LED 11W IP65 AT OPT SA8LTO SE/SA 1-1, h LTO 4,8 V 1,2 Ah ,5 0,5 1/ F65LED 24W IP65 AT OPT SA8LTO SE/SA 1-1, h 2xLTO 4,8 V 1,2 Ah ,5 0,6 1/ F65LED 24GL IP65 AT OPT SA8LTO SE/SA 1-1, h 2xLTO 4,8 V 1,2 Ah ,5 0,6 1/6 LG pro zapojení do systému objednací kód LGFM pro zapojení do systému objednací kód DALI pro zapojení do systému objednací kód 15038

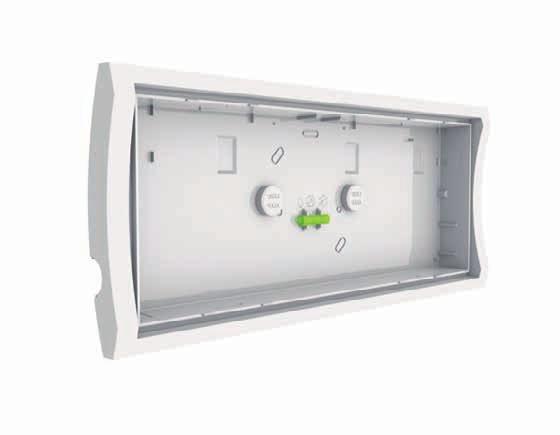

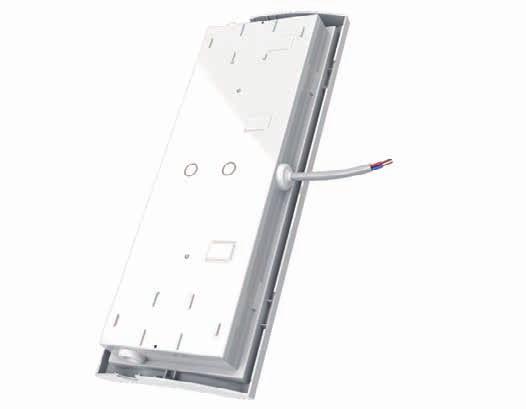

8 Příslušenství MONTÁŽ NA STĚNU S VODOVÁHOU MONTÁŽ NA STROP KABELOVÁ PRŮCHODKA FORMULA65 dodáváno včetně VESTAVNÁ MONTÁŽ MONTÁŽ DO PODHLEDOVÉHO STROPU mont. otvor: mm VESTAVNÝ BOX S RÁMEČKEM nutno objednat zvlášť DRŽÁKY PRO MONTÁŽ DO PODHLEDOVÉHO STROPU nutno objednat zvlášť KABELOVÁ PRŮCHODKA KABELOVÁ PRŮCHODKA dodáváno včetně

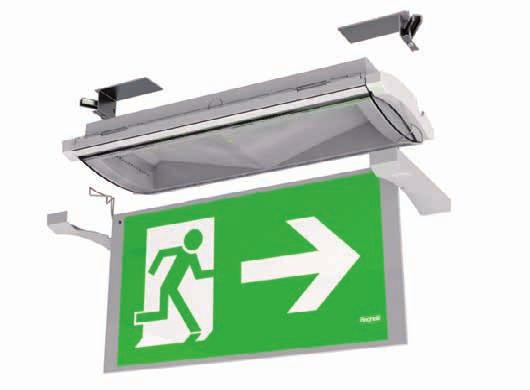

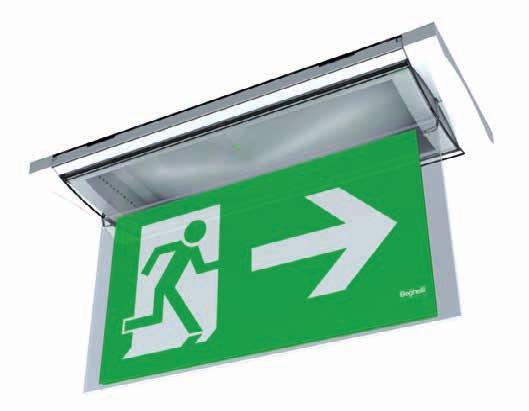

9 KABELOVÁ PRŮCHODKA 3 IP KABELOVÉ PRŮCHODKY dodáváno včetně MONTÁŽ DO PODHLEDOVÉHO STROPU MONTÁŽ NA STĚNU SVÍTIDLA STELLA POLARE LED DRŽÁKY PRO MONTÁŽ DO PODHLEDOVÉHO STROPU nutno objednat zvlášť DIFUZÉR S PIKTOGRAMEM ŠIPKA VLEVO, nutno objednat zvlášť VPRAVO BANDIERA DIFUZÉR S PIKTOGRAMEM ŠIPKA DOLŮ BANDIERA nutno objednat zvlášť KONZOLE PRO VLAJKOVOU MONTÁŽ NA STĚNU nutno objednat zvlášť SIGNALIZAČNÍ TABULKY (Pozorovací vzdálenost v tabulce) SIGNALIZAČNÍ TABULKY VLEVO / VPRAVO / DOLŮ dodáváno včetně (pouze pro SA verzi)

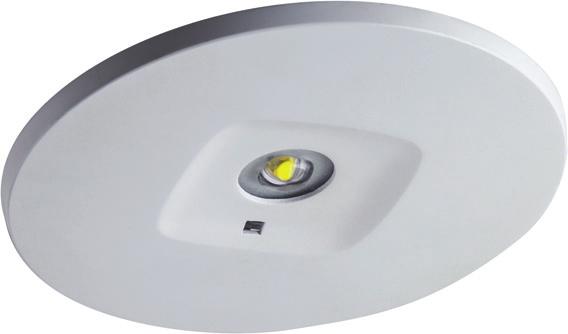

10 UP led at Multi Opticom LED Emergency Elegant and compact emergency lighting fixture. Made to be mounted on plasterboard with a hole having a diameter of 60 mm. Available in two versions: autonomy 1h and 3h. Each version is equipped with 3 interchangeable lenses: long, large, high. The standard autonomy of 1h can be extended to 1.5h, 2h, 3h or 8h using the Opticom Technology app to automatically change the outgoing luminous flux. General CharaCteristiCs Power* 24 W Power supply 230Vac ± 10% 50Hz Operation Permanent (SA), Non Permanent (SE) Standard EN , EN , EN , EN , UNI 11222, EN 1838, EN Protection grade IP42 Autonomy 1h, 1,5h, 2h, 3h, 8h IP42 IK07 UV A Working temp. -20 C +50 C (Titanium Battery) Mounting recessed Alimentatore Electronic control gear with constant current Housing Polycarbonate Optics lenses in highly transparent PMMA Heat sink Graphite-charged polyamide Springs C72 Stainless steel Light source LED C B * Indicative power for comparison with fluorescent tube fixtures INVERTER AND BATTERIES Accessories Order code Description - LONG LENS WITH COVER - WIDE LENS WITH COVER - HIGH LENS WITH COVER supplied Power* Dimensions (mm) Lamp W A B C L G H LED * Equivalent power for comparison with florescent tube devices System Modules Order code Description LG MODULE LGFM MODULE DALI OPTICOM MODULE to be ordered separately LG LGFM 1 Titanium Battery QUICK CHARGING: the autonomy of the device on which it is installed can reach up to 80% in less than 2 hours 3 LONG LIFE with at least 7,000 charge cycles guaranteed, devices can boast 10 years of useful life 2 Withstands extreme operating temperatures: -30 C +75 C Recharging time Titanium (max) 24 W 45 min 4 MAXIMUM SAFETY: unlike normal Lithium batteries, the material used on these accumulators renders them particularly safe, even when a short circuit or perforation occurs 36

11 SYSTEM MODULES THAT CAN BE INDIVIDUALLY CONNECTED TO THE DEVICE CIRCUIT INTELLIGENT PHOTOSENSOR SUPPLIED Smartphone interface Programming, interrogation and control system UP LED Lungaluce - long lens - mounting 3 m above the ground 3 m SINGLE MOUNTING Single mounting covering an escape route of 11.8 m with1 lux in the middle and > 0.5 within 1m 1 m 1 lx 11,8 m Multiple mounting, fixture centre distance 13 m covering an escape route of 24.8 m with1 lux in the middle and > 0.5 within 1m Largaluce - wide lens - mounting 3 m above the ground 3 m SINGLE MOUNTING Single mounting illuminates a surface of 8.1x8.1 m at 0.5 lux 8,1 m Illuminated Area 0,5 lx 8,1 m Multiple mounting, fixture centre distance 8.6 m illuminates a surface of 16.7 x 16.7 m at 0.5 lux Altaluce - high lens - mounting 7 m above the ground 7 m SINGLE MOUNTING Single mounting illuminates a surface of 9.3 x 9.3 m at 0.5 lux 9,3 m Illuminated Area 0,5 lx 9,3 m Multiple mounting, fixture centre distance 11 m illuminates a surface of 20.5 x 20.5 m at 0.5 lux AT W* Flux LED SE lm Flux LED Absorption Weight Pack Order code Description Model Autonomy Battery N LED 1h 1,5h 2h 3h 8h SA lm maxw kg single 4390 UP LED MULTI AT OPT SE 8LTO SE 1-1, h LTO 7.2V 0.5Ah , / UP LED MULTI AT OPT SA 8LTO SA 1-1, h LTO 7.2V 0.5Ah , /6 LG with System Module integration - order code LGFM with System Module integration - order code DALI with System Module - Order code

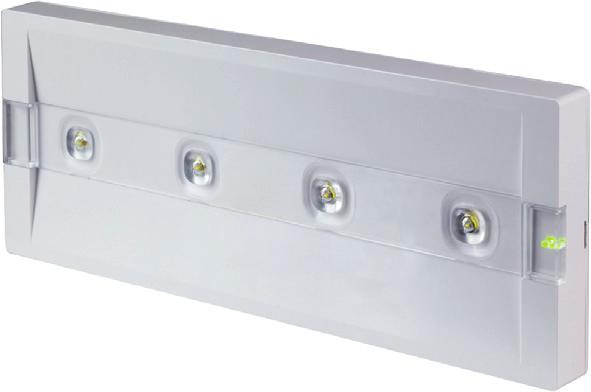

12 UP led at Opticom LED Emergency General CharaCteristiCs Power* 11-24, 24-36w Power supply 230Vac ± 10% 50Hz Operation Permanent (SA), Non Permanent (SE) Standard EN , EN , UNI EN 1838, UNI Protection grade IP65 - IK07 Autonomy 1h, 1,5h, 2h, 3h, 8h Working temp. -20 C +50 C (Titanium Battery) Mounting wall, ceiling, three-phase binary Control Gear Electronic control gear with constant current Housing White Polycarbonate, RAL 9003 Optics Transparent Polycarbonate lenses Light source LED The product concept is based on a revolutionary optical system with 4 precision lenses, which allows for the power of the LEDs to be fully exploited: this is the first time ever that a device has been constructed in accordance with the highest-performance LEDs available. The main feature of the UpLED is the superb illumination it provides, whilst maintaining extremely compact dimensions. The W version provides 450 lumens of light, and is just 20 mm thick. In the interests of multi-functionality, UpLED is the first emergency lighting appliance which allows for two signs of different sizes to be used on the same product, for visibility distances of 20 or 30 metres. This highly-innovative system, which is totally unprecedented in the emergency lighting sector, is designed both to illuminate the sign in a powerful, uniform manner and to direct a beam of light at the ground, illuminating the emergency exit below the device. Last but not least, we come to the mechanical features of this device: despite its somewhat minimalist appearance and compact size (the smallest in its category), the O-ring mounting systems, the housing of the device and the connection accessories ensure that the UpLED offers IP65- grade protection, and IK07 shock resistance over time. Available in SE and SA versions, the operating autonomy (1 hr, 1.5 hrs, 2 hrs, 3 hrs, 8 hrs) can be selected on each model, changing the luminous flux. The entire range is equipped with all the accessories necessary for converting these devices into illuminated signs, with visibility distances of 20 to 30 metres. H L H HOSPITAL IP C IK07 UV * Indicative power for comparison with fluorescent tube fixtures B Titanium Battery QUICK CHARGING: the autonomy of the device on which it is installed can reach up to 80% in less than 2 hours Withstands extreme operating temperatures: -30 C +75 C Titanium recharge Time (max) W 45 min W 90 min Accessories 3 4 LONG LIFE with at least 7,000 charge cycles guaranteed, devices can boast 10 years of useful life MAXIMUM SAFETY: unlike normal Lithium batteries, the material used on these accumulators renders them particularly safe, even when a short circuit or perforation occurs supplied Order code Description - CONNECTION COUPLING IP65-2 REAR SPACERS FOR MOUNTING WITH CONNECTION COUPLING IP65-2 CAPS IP65 - CABLE GLAND IP65 Power* Dimensions (mm) W L B H DV / /30 * Indicative power for comparison with fluorescent tube fixtures Accessories Order code Description 4310 SCREEN RIGHT-LEFT-DOWN UPLED 20M 4311 SCREEN RIGHT-LEFT-DOWN UPLED 30M 4319 THREE-PHASE BINARY KIT System Modules Order code Description LG MODULE LGFM MODULE DALI OPTICOM MODULE to be ordered separately to be ordered separately LG LGFM

13 SYSTEM MODULES THAT CAN BE INDIVIDUALLY CONNECTED TO THE DEVICE CIRCUIT INTELLIGENT PHOTOSENSOR SUPPLIED Smartphone interface Programming, interrogation and control system UP LED WALL MOUNTING SPIRIT LEVEL MOUNTING IP65 WITH CONNECTION COUPLING 4318 IP65 UP LED 824 ACCESSORY to be ordered separately DIFFUSER 20-30M VISIBILITY DISTANCE THREE-PHASE BINARY MOUNTING 4310 BANDIERA DIFFUSER FRAME RIGHT/LEFT/ DOWN 20m to be ordered separately 4311 BANDIERA DIFFUSER FRAME RIGHT/LEFT/ DOWN 30m to be ordered separately 4319 THREE-PHASE BINARY KIT to be ordered separately cd/klm UP LED Diagramma Polare AT W* Average Flux* SE lm Average Flux Power consumpt. Weight Pack Order code Description Model Autonomy Battery N LED 1h 1,5h 2h 3h 8h SA lm max W kg single 4370 UPLED 1124W IP65 AT OPT SE8LTO SE 1-1, h LTO 4.8V 0.5Ah ,5 0,3 1/ UPLED 2436W IP65 AT OPT SE8LTO SE 1-1, h LTO 4.8V 1Ah ,5 0,3 1/ UPLED 1124W IP65 AT OPT SA8LTO SE/SA 1-1, h LTO 4.8V 0.5Ah ,5 0,3 1/ UPLED 2436W IP65 AT OPT SA8LTO SE/SA 1-1, h LTO 4.8V 1Ah ,5 0,3 1/12 C0-C180 C90-C270 LG with System Module integration - order code LGFM with System Module integration - order code DALI with System Module - Order code

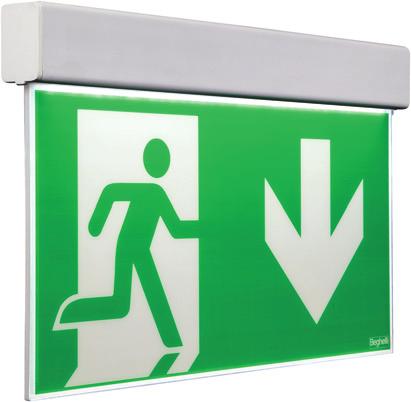

14 UP led exit at Opticom LED Signs A line of new products for safety signage characterised by superb functionality and versatility, boasting very small dimensions and a clean, elegant design, with innovative retractable universal attachment system. The common denominator which unites the range is the functional simplicity that these devices offer, both in terms of installation and reliability. The design features a quick-connection interlocking bracket which can be installed to the side, rear or top, to satisfy every safety signage requirement with a single device. The brightness and uniformity of the pictogram are at the top of their class. IP40 HHOSPITAL 850 C General CharaCteristiCs Power 2W, 3W Power supply 230Vac ± 10% 50Hz Operation Permanent (SA) Standard EN , EN , EN , UNI EN 1838, UNI 11222, DIN Protection grade IP40 Autonomy 1h, 1,5h, 2h, 3h, 8h Working temp. -20 C +50 C (Titanium Battery) Mounting wall, suspended ceiling, ceiling with stems and cables suspended wall, suspended ceiling, three-phase binary Power supply Electronic control gear with constant current Housing White Polycarbonate, RAL 9003 Optics high-efficiency back light system Light source LED Power Visibility distance (DV) Dimensions (mm) W m L B H UV Accessories Order code Description - SHIELDS RIGHT, LEFT, DOWN - UNIVERSAL CLAMP 1 2 Titanium Battery QUICK CHARGING: the autonomy of the device on which it is installed can reach up to 80% in less than 2 hours Withstands extreme operating temperatures: -30 C +75 C Titanium recharging time (max) 2 W 45 min 3 W 90 min 3 4 supplied LONG LIFE with at least 7,000 charge cycles guaranteed, devices can boast 10 years of useful life MAXIMUM SAFETY: unlike normal Lithium batteries, the material used on these accumulators renders them particularly safe, even when a short circuit or perforation occurs Accessories Order code Description 4312 ACCESSORY CEILING RECESS 20m 4313 ACCESSORY CEILING RECESS 30m 4315 ACCESSORY SUSPENSION WITH STEMS L ACCESSORY SUSPENSION WITH STEMS L ACCESSORY SUSPENSION WITH STEMS L ACCESSORY SUSPENSION WITH CABLES 4319 KIT THREE-PHASE BINARY System Modules Order code Description LG MODULE LGFM MODULE DALI OPTICOM MODULE to be ordered separately to be ordered separately LG LGFM 150

15 SYSTEM MODULES THAT CAN BE INDIVIDUALLY CONNECTED TO THE DEVICE CIRCUIT INTELLIGENT PHOTOSENSOR SUPPLIED Smartphone interface Programming, interrogation and control system Visibility distance VD 20 meters Visibility distance VD 30meters The right visibility for every space The range of signage devices that adapts to spaces of every size, from the warehouse to the office and from industrial to designer structures. CEILING MOUNTING WALL INSTALLATION - UNIVERSAL BRACKET supplied - UNIVERSAL BRACKET supplied THREE-PHASE BINARY MOUNTING UP LED EXIT 4319 THREE-PHASE BINARY KIT to be ordered separately AT W 2 3 DV Absorption Weight Pack Order code Description Model Autonomy Battery m N LED max W kg 4380 UP LED EXIT AT OPT 20M SA 8LTO SA 1-1, h LTO 7.2V 0.5Ah ,5 0,3 1/ UP LED EXIT AT OPT 30M SA 8LTO SA 1-1, h 2x LTO 7.2V 0.5Ah ,5 0,5 1/6 LG with System Module integration - order code LGFM with System Module integration - order code DALI with System Module - Order code
