1 TECHLINE Přehled produktů

2 Pohony TECHLINE pohony - pro náročné podmínky a vysoké zatížení LINAK TECHLINE představuje systémy elektrických lineárních aktuátorů, které jsou určeny pro použití v průmyslových a strojních aplikacích. Zaměřujeme se na spolehlivost a přesnost pohybu, aby byly vaše požadavky na systém pohonů splněny i za extrémních podmínek. Na světě existuje nepřeberné množství nejrůznějších strojních zařízení a aplikací, ve kterých najdou naše servomotory své uplatnění. Abychom si byli jisti, že porozumíme vašim požadavkům a dokážeme je splnit, rozdělili jsme trh stojních zařízení do několika specifických oblastí, které mají podobné nároky na vlastnosti a výkon lineárních pohonů. LA37 Zařízení pracující v náročných podmínkách vyžadují použití odolných pohonů. Pro tyto účely byl vyvinut pohon LA37, který se perfektně hodí pro použití ve velmi namáhaných zařízeních, u kterých je potřeba vyšší zdvihové síly a statické nosnosti. Tento pevný a výkonný pohon má punc kvality výrobků LINAK, proto si můžete být jisti jeho dlouhou životností při minimálních nárocích na údržbu. LA37 je k dispozici s : Síla : N N Rychlost : 3,5 mm/s Zdvih : 600 mm Zátěž. cyklus : 15 % při -30 o C až +70 o C Napájení : 12 nebo 24 VDC Dorazy : vestav. elektrické koncové spínače Hallova sonda Výnos signálu z koncových snímačů Analogová nebo pulzní zpětná vazba pro přesné polohování Možnosti iflex pro LA37 : IC Basic, IC Advanced, LINbus, Modbus a Parallel Zemědělská technika Mobilní dopravní značení Lesnické a stavební stroje Zvedání krytů Naklápění kabiny Solární panely Odolné hliníkové kryty Jednoduchý interface s integrovanou napájecí elektronikou Hallova sonda nebo potenciometr pro relativní nebo absolutní zpětnou vazbu Klička pro manuální ovládání Odolný vůči soli a chemikáliím Lze čistit tlakovou vodou Navržen pro venkovní použití

3 LA36 Pohon LA36 je výkonný pohon s pevnou a odolnou kontrukcí, určený pro použití v extrémně náročných podmínkách. Je vhodnou alternativou hydraulických systémů, ideální např. pro pro stavební stroje a mechanizaci. LA36 je k dispozici s : Síla : N Rychlost : až 160 mm/s Zdvih : mm Zátěž. cyklus : 20 % Napájení : 12, 24 nebo 36 V DC Dorazy : kluzná spojka nebo vestavěné koncové spínače Potenciometr Hallova sonda, PLC řízení Mnoho variant koncovek Třída krytí IP66 dynamic a IP69K static Možnosti iflex pro LA36 : IC Basic, IC Advanced, LINbus, Modbus a Parallel Zemědělská technika Mobilní dopravní značení Komunální technika Nejrůznější druhy strojních zařízení Solární panely Pevná kovová konstrukce Klička pro manuální ovládání Vhodný pro náročné podmínky Odolný vůči soli a chemikáliím Lze čistit tlakovou vodou Navržen pro venkovní použití LA35 Pohon LA35 je charakteristický robustní konstrukcí, která umožňuje jeho použití i v extrémně náročných podmínkách. Servopohon LA35 je navržen tak, aby byl schopen spolehlivě pracovat například na mobilním dopravním značení, na zemědělských strojích či lesnické a stavební mechanizaci. LA35 je k dispozici s : Tah: až 6000 N v tlaku a 4000 N v tahu Rychlost : max. 19 mm/s Zdvih : 600 mm Zátěž. cyklus : 10 % Napájení : 12 nebo 24 V DC Dorazy : vestavěné koncové spínače a brzda Hallova sonda Výnos signálu z koncových snímačů Třída krytí IP66 dynamic a IP69K static Bezpečnostní matice v tlaku Možnosti iflex pro LA35 : IC a Modbus Zemědělská technika Mobilní dopravní značení Komunální technika Nejrůznější druhy strojních zařízení Solární panely Odolné hliníkové kryty Jednoduchý interface s integrovanou napájecí elektronikou pro přímé propojení s řídícím systémem Hallova sonda nebo potenciometr pro relativní nebo absolutní zpětnou vazbu bez ohledu na délku zdvihu Navržen pro venkovní použití

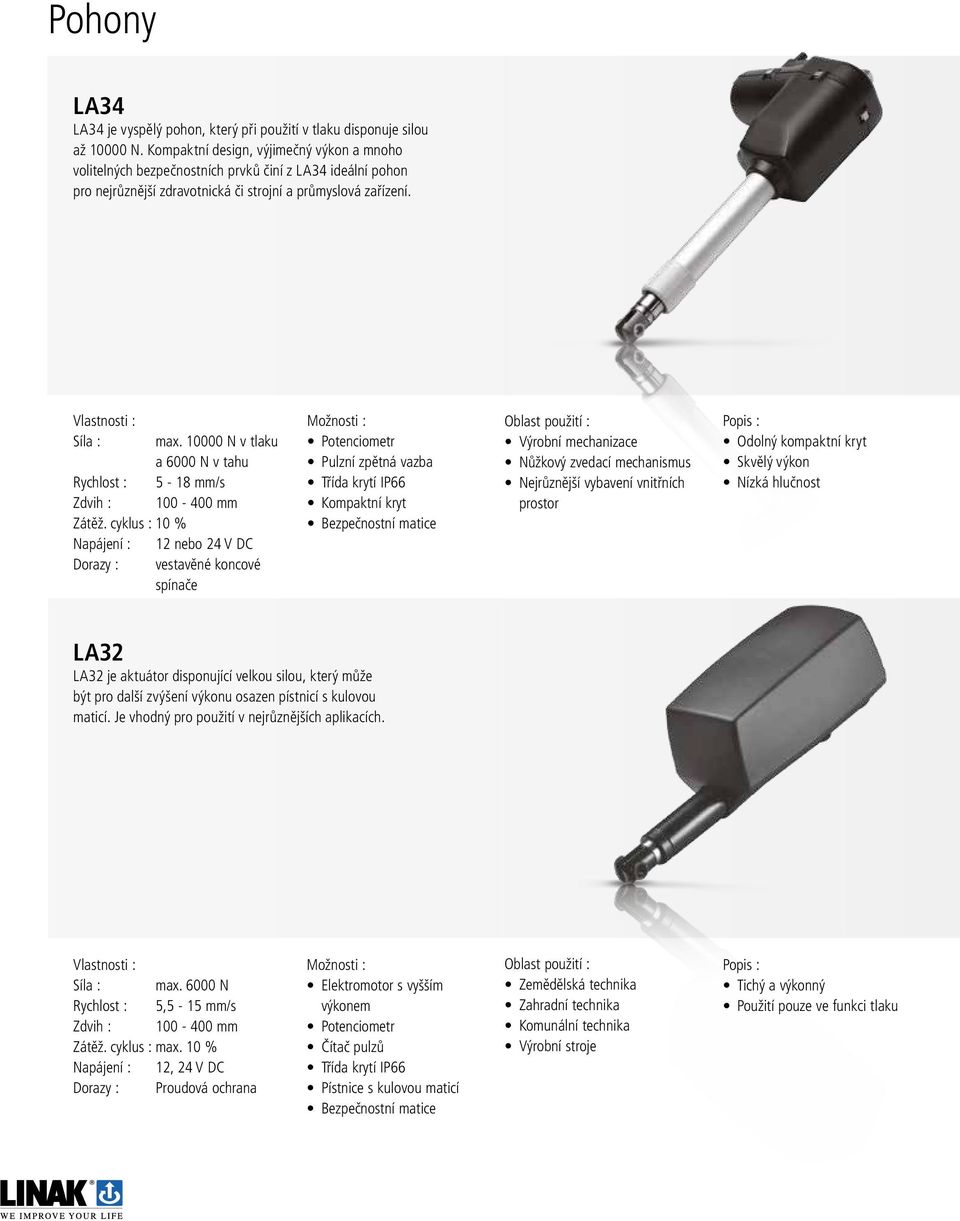

4 Pohony LA34 LA34 je vyspělý pohon, který při použití v tlaku disponuje silou až N. Kompaktní design, výjimečný výkon a mnoho volitelných bezpečnostních prvků činí z LA34 ideální pohon pro nejrůznější zdravotnická či strojní a průmyslová zařízení. Síla : max N v tlaku a 6000 N v tahu Rychlost : 5-18 mm/s Zdvih : mm Zátěž. cyklus : 10 % Napájení : 12 nebo 24 V DC Dorazy : vestavěné koncové spínače Potenciometr Pulzní zpětná vazba Třída krytí IP66 Kompaktní kryt Bezpečnostní matice Výrobní mechanizace Nůžkový zvedací mechanismus Nejrůznější vybavení vnitřních prostor Odolný kompaktní kryt Skvělý výkon Nízká hlučnost LA32 LA32 je aktuátor disponující velkou silou, který může být pro další zvýšení výkonu osazen pístnicí s kulovou maticí. Je vhodný pro použití v nejrůznějších aplikacích. Síla : max N Rychlost : 5,5-15 mm/s Zdvih : mm Zátěž. cyklus : max. 10 % Napájení : 12, 24 V DC Dorazy : Proudová ochrana Elektromotor s vyšším výkonem Potenciometr Čítač pulzů Třída krytí IP66 Pístnice s kulovou maticí Bezpečnostní matice Zemědělská technika Zahradní technika Komunální technika Výrobní stroje Tichý a výkonný Použití pouze ve funkci tlaku

5 LA30 LA30 je výkonný pohon, který se díky svým malým rozměrům hodí pro použití v zařízeních s omezeným prostorem. Aktuátor může být vybaven integrovaným potenciometrem a lze jej také osadit výkonnějším elektromotorem v případě, kdy je při pohybu zařízení potřeba vyšsí síla a rychlost. Síla : max N Rychlost : až 65 mm/s Zdvih : mm Zátěž. cyklus : až 20 % Napájení : 12, 24 nebo 36 V DC Dorazy : LS/LSD nebo proudová ochrana Elektromotor s vyšším výkonem Potenciometr Pulzní zpětná vazba Třída krytí IP66 Pístnice s kulovou maticí Bezpečnostní matice Zemědělská technika Zahradní technika Komunální technika Nejrůznější druhy strojních zařízení Pevná kovová konstrukce Kompaktní a výkonný Vhodný do náročných podmínek Nerezová oka pístnic Samosvornost LA28 Pohon LA28 (se standardním nebo fast motorkem) je velice tichý a výkonný aktuátor, navržený pro použití v nábytku, v rehabilitačním vybavení nebo jako součást nemocničních lůžek. Další vhodnou oblastí použití je zemědělská technika a venkovní mechanizace obecně. Síla : max N Rychlost : 3-46 mm/s Zdvih : mm Zátěž. cyklus : 10 % Napájení : 12, 24 V DC Dorazy : Proudová ochrana Elektromotor s vyšším výkonem Pulzní zpětná vazba Třída krytí IP66 Bezpečnostní matice Zemědělská technika Zahradní technika Komunální technika Výrobní stroje Tichý a výkonný Vyztužený sklolaminát Použití pouze ve funkci tlaku

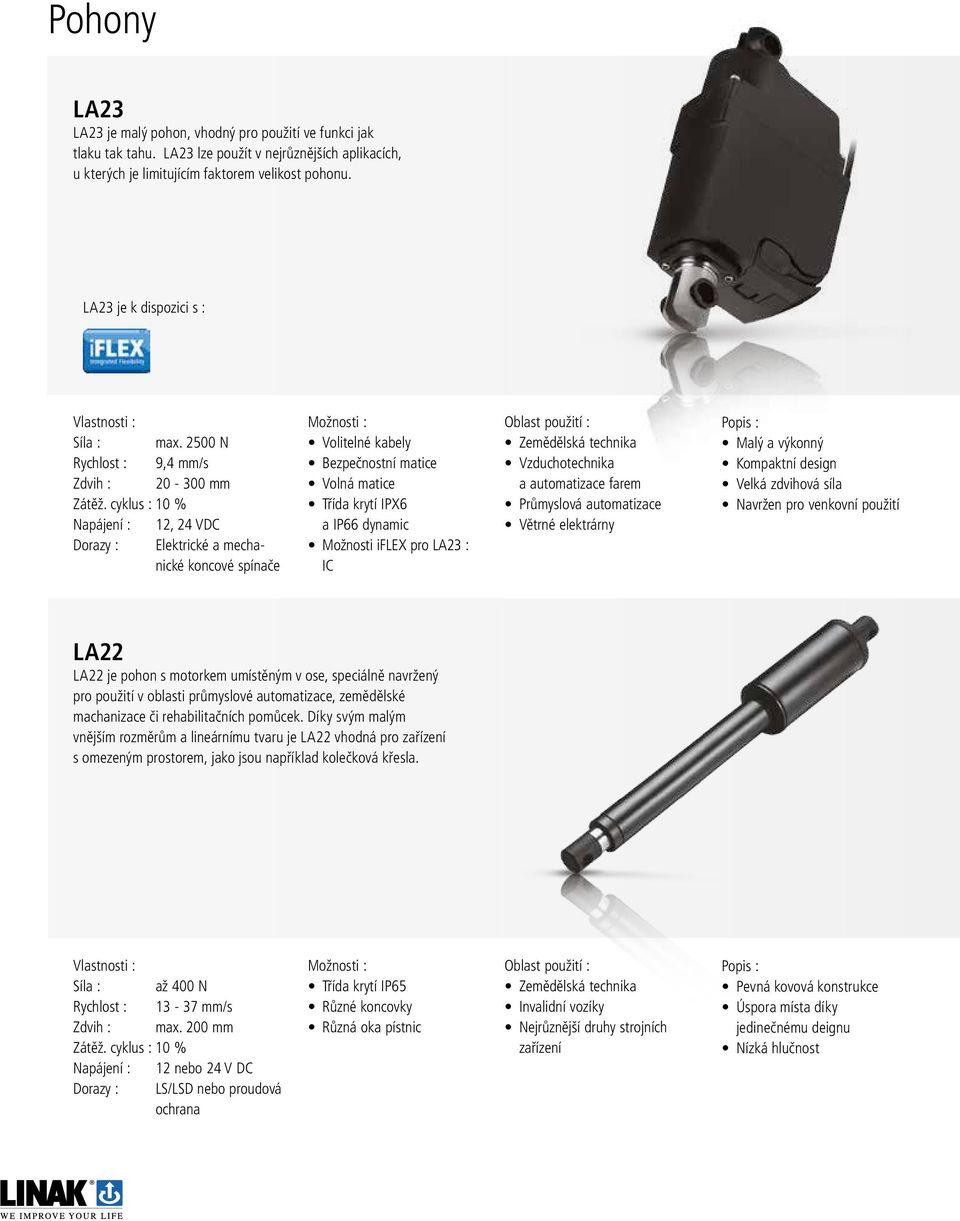

6 Pohony LA23 LA23 je malý pohon, vhodný pro použití ve funkci jak tlaku tak tahu. LA23 lze použít v nejrůznějších aplikacích, u kterých je limitujícím faktorem velikost pohonu. LA23 je k dispozici s : Síla : max N Rychlost : 9,4 mm/s Zdvih : mm Zátěž. cyklus : 10 % Napájení : 12, 24 VDC Dorazy : Elektrické a mechanické koncové spínače Volitelné kabely Bezpečnostní matice Volná matice Třída krytí IPX6 a IP66 dynamic Možnosti iflex pro LA23 : IC Zemědělská technika Vzduchotechnika a automatizace farem Průmyslová automatizace Větrné elektrárny Malý a výkonný Kompaktní design Velká zdvihová síla Navržen pro venkovní použití LA22 LA22 je pohon s motorkem umístěným v ose, speciálně navržený pro použití v oblasti průmyslové automatizace, zemědělské machanizace či rehabilitačních pomůcek. Díky svým malým vnějším rozměrům a lineárnímu tvaru je LA22 vhodná pro zařízení s omezeným prostorem, jako jsou například kolečková křesla. Síla : až 400 N Rychlost : mm/s Zdvih : max. 200 mm Zátěž. cyklus : 10 % Napájení : 12 nebo 24 V DC Dorazy : LS/LSD nebo proudová ochrana Třída krytí IP65 Různé koncovky Různá oka pístnic Zemědělská technika Invalidní vozíky Nejrůznější druhy strojních zařízení Pevná kovová konstrukce Úspora místa díky jedinečnému deignu Nízká hlučnost

7 LA14 LA14 je velice odolný a spolehlivý pohon, ideální pro použití v náročném prostředí. Díky svým malým rozměrům je LA14 vhodná pro aplikace, požadující krátký lineární pohyb. Síla : max. 750 N Rychlost : max. 40 mm/s Zdvih : mm Zátěž. cyklus : až 20 % Napájení : 12 nebo 24 V DC Dorazy : vestavěné koncové spínače Potenciometr Pulzní zpětná vazba Krytí Itřídy P66 dynamic a IP69 K static Nejrůznější typy mechanizace, rozstřikovače hnojiv, sypače soli Výrobní stroje Ventilace Klapky Dávkovače Odolný hliníkový kryt Píst a oka pístu z nerezu Navržen pro venkovní použití LA12 Pohon LA12 je charakteristický svým robustním designem, umožňujícím jeho použití v náročném prostředí. LA12 je navržena tak, aby spolehlivě pracovala i v extrémně tvrdých podmínkách. Tento pohon je ideální pro mobilní dopravní značení, zemědělské stroje nebo stavební mechanizaci. LA12 je k dispozici s : Síla : max. 750 N Rychlost : max. 40 mm/s Zdvih : mm Zátěž. cyklus : až 20 % Napájení : 12 nebo 24 V DC Dorazy : Vestavěné koncové spínače Potenciometr Pulzní zpětná vazba Třída krytí IP66 Možnosti iflex pro LA12 : IC Nejrůznější typy strojů Výrobní stroje Ventilace Klapky Dávkovače Kompaktní a lehký Oka pístnic z vyztuženého sklolaminátu Navržen pro venkovní použití Bližší info o výrobcích řady TECHLINE :

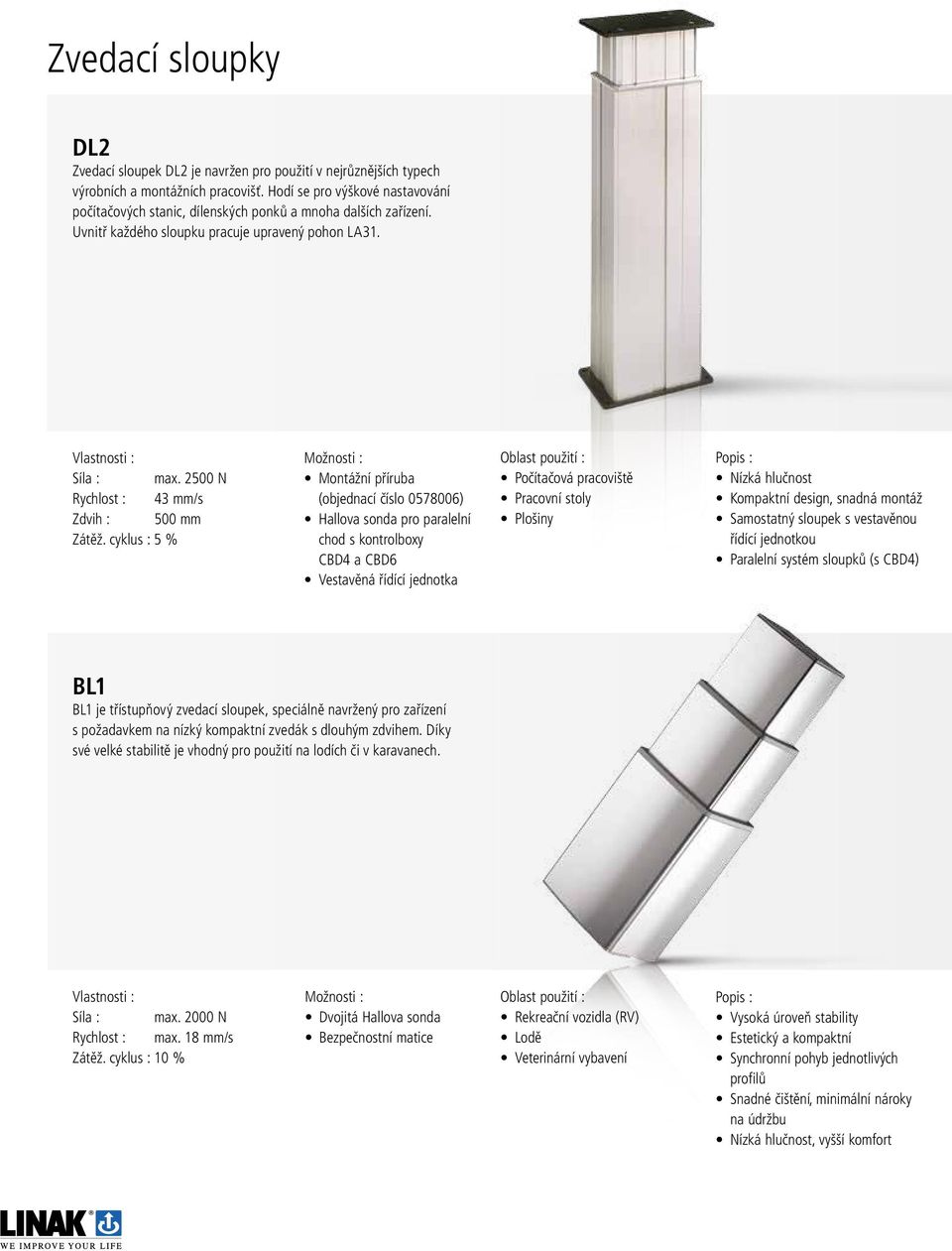

8 Zvedací sloupky DL2 Zvedací sloupek DL2 je navržen pro použití v nejrůznějších typech výrobních a montážních pracovišť. Hodí se pro výškové nastavování počítačových stanic, dílenských ponků a mnoha dalších zařízení. Uvnitř každého sloupku pracuje upravený pohon LA31. Síla : max N Rychlost : 43 mm/s Zdvih : 500 mm Zátěž. cyklus : 5 % Montážní příruba (objednací číslo ) Hallova sonda pro paralelní chod s kontrolboxy CBD4 a CBD6 Vestavěná řídící jednotka Počítačová pracoviště Pracovní stoly Plošiny Nízká hlučnost Kompaktní design, snadná montáž Samostatný sloupek s vestavěnou řídící jednotkou Paralelní systém sloupků (s CBD4) BL1 BL1 je třístupňový zvedací sloupek, speciálně navržený pro zařízení s požadavkem na nízký kompaktní zvedák s dlouhým zdvihem. Díky své velké stabilitě je vhodný pro použití na lodích či v karavanech. Síla : max N Rychlost : max. 18 mm/s Zátěž. cyklus : 10 % Dvojitá Hallova sonda Bezpečnostní matice Rekreační vozidla (RV) Lodě Veterinární vybavení Vysoká úroveň stability Estetický a kompaktní Synchronní pohyb jednotlivých profilů Snadné čištění, minimální nároky na údržbu Nízká hlučnost, vyšší komfort

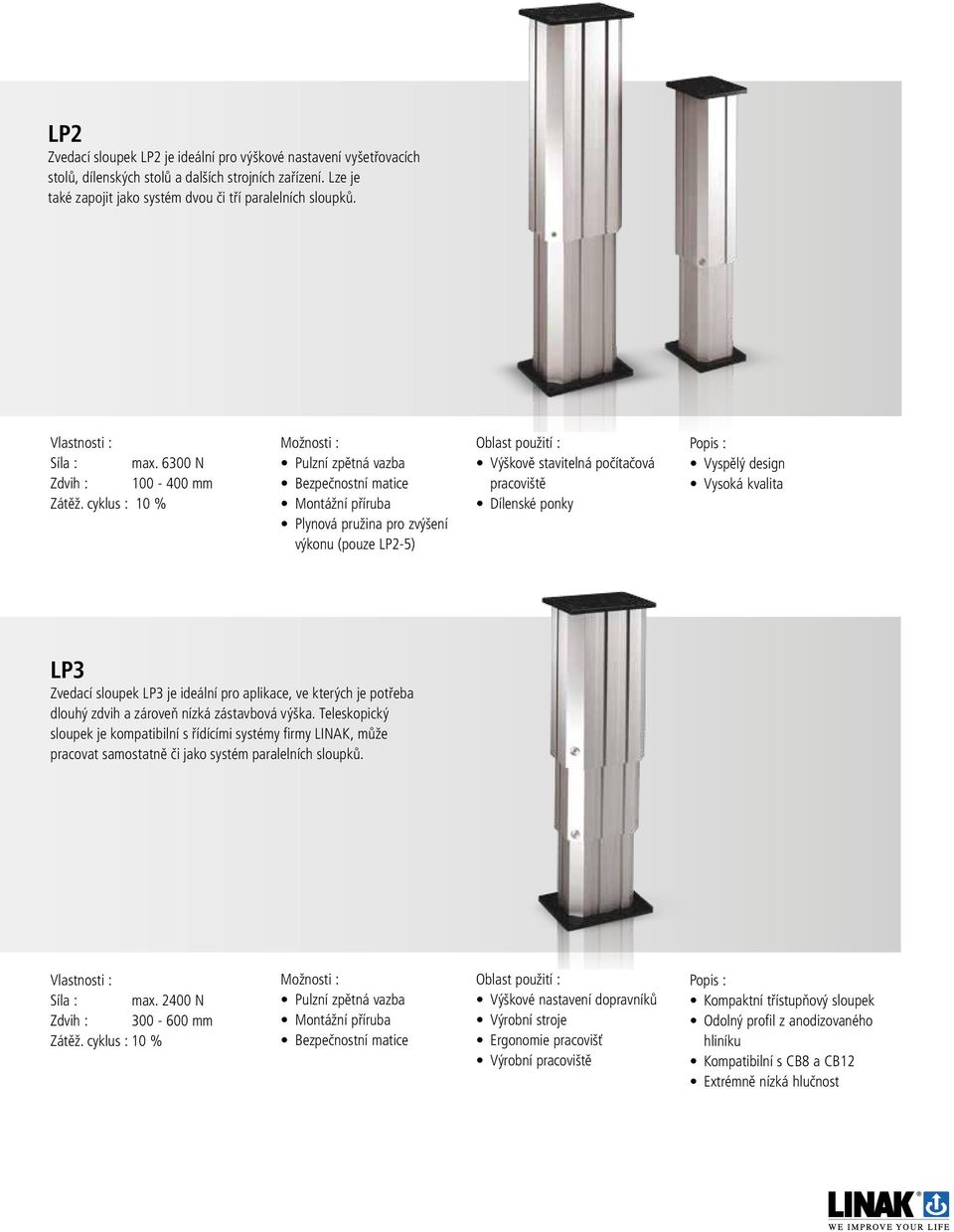

9 LP2 Zvedací sloupek LP2 je ideální pro výškové nastavení vyšetřovacích stolů, dílenských stolů a dalších strojních zařízení. Lze je také zapojit jako systém dvou či tří paralelních sloupků. Síla : max N Zdvih : mm Zátěž. cyklus : 10 % Pulzní zpětná vazba Bezpečnostní matice Montážní příruba Plynová pružina pro zvýšení výkonu (pouze LP2-5) Výškově stavitelná počítačová pracoviště Dílenské ponky Vyspělý design Vysoká kvalita LP3 Zvedací sloupek LP3 je ideální pro aplikace, ve kterých je potřeba dlouhý zdvih a zároveň nízká zástavbová výška. Teleskopický sloupek je kompatibilní s řídícími systémy firmy LINAK, může pracovat samostatně či jako systém paralelních sloupků. Síla : max N Zdvih : mm Zátěž. cyklus : 10 % Pulzní zpětná vazba Montážní příruba Bezpečnostní matice Výškové nastavení dopravníků Výrobní stroje Ergonomie pracovišť Výrobní pracoviště Kompaktní třístupňový sloupek Odolný profil z anodizovaného hliníku Kompatibilní s CB8 a CB12 Extrémně nízká hlučnost

10 Ovladače HB40 DP Ovládání až čtyř pohonů Kompatibilní s CB8, CB9, CB12, CB14 a CB18 Ergonomický, kompaktní design Robustní plastový kryt Třída krytí až IP66 Kontrolboxy Možnost uložení polohy pohonu do paměti Ovládání až tří pohonů/kanálů Kompatibilní se všemi kontrolboxy LINAK Montáž pod desku stolu Třída krytí IP30 CB8-A CB8-T Pohon : LA12, LA28 a LA30 Zátěž. cyklus : max. 10 % Max. (I) : 10 A Kanály : max. 3, napájené integrovanou baterií Pohon : LA12, LA28 a LA30 Zátěž. cyklus : max. 5 % Max. (I) : 8 A Kanály : max. 2

11 Příslušenství Paralelní řízení Řízení motorů Transformátor TR-EM-239 TR-EM-208 TR-EM-208-T-230 Synchronizované paralelní řízení 2 pohonů Pulzní zpětná vazba (Hall nebo reed) Nastavení proudu a teploty Měkký start/stop Nastavitelná rychlost Přesná opakovatelnost Snadné nastavení přes sériový interface (*) Variabilní zdroj VDC Ochrana proti přetížení - nastavitelný vypínací proud 1-20 A Nastavitelný měkký start/stop Různé verze pro různé aplikace Integrovaná brzda (*) 150 W Primárně 230 V 50/60 Hz Sekundárně 24 V, max 6,8 A Přípraveno pro vestavěné řízení motorů a paralení řízení Třída krytí IP66 pro venkovní použití (*) Paralelní řízení Řízení motorů Kolíbkový spínač TR-EM-273 TR-EM-288 Ochrana proti přetížení - nastavitelný vypínací proud 1-20 A Měkký start/stop Nastavitelná rychlost Malé rozměry Výstup signálu - upozornění na chybu Analogová nebo pulzní zpětná vazba z pohonu (*) Ochrana proti přetížení - nastavitelný vypínací proud 1-20 A Měkký start/stop Nastavitelná rychlost, fixní nebo variabilní Malé rozměry Výstup signálu - upozornění na chybu (*) Pro všechny pohony s koncovými spínači Snadné ovládání pohonu bez nutnosti použití další elektroniky Snadná montáž Testováno v kombinaci s LA36 12 VDC, cyklů Třída krytí IP66 pro venkovní použití (*) ( * ) Takto označené zboží jsou produkty externích výrobců, které firma LINAK pouze distribuuje jakožto doplněk své produktové řady. Je na uživateli těchto doplňků, aby rozhodl o vhodnosti a správnosti použití těchto produktů ve svém zařízení. LINAK zajistí opravu či výměnu vadných výrobků v záruce v případě, že tyto budou neprodleně doručeny firmě LINAK. Při použití iflex nepotřebujete žádné z těchto doplňků!

12 Žádné řídící jednotky. Méně kabelů. Smart vlastnosti. - To je iflex Pohony TECHLINE s technologií iflex jsou vybaveny integrovaným řízením motorů H-bridge. Proto řešení iflex zabere méně místa a vystačí si také s měnším počtem kabelů - přitom však poskytuje různé úrovně řízení - od základního ovládání až po inteligentní systémy se zpětnou vazbou. Stačí vám pouze dva kabely a máte dokonalou kontrolu nad servomotorem. Nepotřebujete žádné externí řídící jednotky, relé ani složitou elektroniku. U pohonů iflex je veškeré řízení integrováno přímo v aktuátoru bez toho, aby servo zabíralo více místa než je nutné. Systém iflex vychází z mnohaletých zkušeností a know-how. Stejně jako u všech výrobků LINAK řady TECHLINE i v tomto případě prochází všechny typy pohonů pečlivým a komplexním testováním. Flexibilita znamená možnost volby. V závislosti na vašich požadavcích vám TECHLINE dává možnost vybrat si ze čtyř iflex smart variant, čímž můžete optimalizovat výkon vašeho zařízení a zároveň minimalizovat náklady na údržbu. Více informací o iflex na IC BASIC Varianta plug & play, přednastavená přesně podle vašich požadavků. IC ADVANCED Přizpůsobitelná varianta s možností monitorování aplikace a výnosem dat o stavu pohonů. PARALLEL Smart varianta - systém se po zapojení automaticky nakonfiguruje, umožňuje paralelní chod až 8 pohonů. BUS Sběrnicová komunikace s možností použití rozhraní Modbus RTU RS485 nebo Linbus.

13 TECHLINE - široká škála možností TECHLINE - pro náročné podmínky Systémy TECHLINE odlehčují zátěž a usnadňují práci. Jedinečně široký záběr produktové škály nabízí řešení pro prakticky každý typ pohybu, který si dokážete představit, příklady jsou třeba průmyslová a zemědělská technika. S našimi pohony usnadníte přístup k nedostupným místům, můžete otevírat a zavírat rolety či střešní okna, regulovat ventilaci, automaticky zavírat brány - a tak si ušetřit námahu. Pro náročné podmínky Vysoká rychlost Velký výkon Dlouhá životnost Bezúdržbový provoz Snadné ovládání Stacionární zařízení Lineární pohony umožňují snadné a ekonomické nastavování nejrůznějších prvků a součástí v nepřeberném množství pevně instalovaných zařízení. Řešení LINAK TECHLINE pomáha vaší firmě zlepšit nejrůznější aspekty pracovního prostředí, jako jsou možnost ergonomického nastavení výšky, úsporná automatizace strojů či ovládání ventilace. Produkty našeho komplexního výrobního programu vám můžeme ušít na míru podle vašich specifických požadavků. Systémy LINAK TECHLINE umožňují přizpůsobení pracoviště potřebám vašich pracovníků namísto toho, aby se oni museli přizpůsobovat pracovišti. Mobilní zařízení Lineární pohony firmy LINAK lze použít v tisících nejrůznějších zařízení. V porovnání s jinými lineárními pohybovými systémy nabízíme výrobcům mobilních strojů mnoho výhod. Kontaktujte prosím vaše místní zastoupení firmy LINAK, rádi se s vámi podělíme o nepřeberné množství zkušeností s integrací našich výrobků do nejrůznějších aplikací. Pokaždé, když zaměstnanci LINAK vyvíjí a vyrábí nový produkt, berou největší ohled na výslednou kvalitu. LINAK se neustále snaží zvyšovat kvalitu a snižovat riziko poruch, což přispívá k tomu, že nás zákazníci po celém světe vnímají jako spolehlivého partnera a dodavatele vysoce kvalitních výrobků. Zemědělská technika Stavební stroje Solární panely a větrné elektrárny Vzduchotechnika a automatizace farem Sekačky a malotraktory Potravinářská výroba Průmyslová automatizace Vozidla pro hendikepované

14 Test 100% funkčnosti Ve většině zařízení je pohon pouze jednou z mnoha součástí, jsme si však vědomi toho, že aktuátor má pro vás a vaše výrobky naprosto zásadní důležitost. Proto všechny pohony TECHLINE prochází důkladným testováním a jsme si jisti, že každý servopohon, který opouští brány výrobního závodu firmy LINAK, je na 100% připraven k použití. Klimatické testy Pohony prochází různými testy podle toho, k jakému účelu jsou určeny. Bližší informace o testování vám poskytne místní zastoupení firmy LINAK nebo je najdete v technických listech jednotlivých pohonů. Důkladné testování, které každý pohon podstoupí, je zárukou toho, že zařízení pracující se systémy elektrických pohonů LINAK TECHLINE bude spolehlivě pracovat po mnoho let. V průběhu klimatických zkoušek je testována funkčnost pohonů v extrémních teplotách stejně jako jejich odolnost vůči prudkým teplotním změnám. Během testů pohony opakovaně projdou teplotami od +100 C až po -30 C, přičemž jejich funkčnost musí být v plné míře zachována. Chlad : Suché teplo : Změna teploty : EN (Ab) EN (Bb) EN Vlhké teplo : Zkouška v solné mlze : Třída krytí : Chemikálie : EN EN EN60529-IP66 BS7691/96 hodin

15 Mechanické testy Elektrické testy Vibrace : Pohon musí odolat vibracím, působícím ze tři stran. Náraz : Pohon je vystaven 3 nárazům o síle 100 G ze 6 stran. Ráz : Pohon je vystaven rázům 40 G z každé z 6 stran, několik stovek opakování. Vibrace : Rázy : Náraz : EN (Fdb) EN (Eb) EN (Ea) Všechny elektrické a elektronické součásti (zdroj, silové a signální kabely, řídící signály atd.) jsou důsledně testovány. Elektrická odolnost (rádiový šum, elektrický výboj atd.) je zkoušena podle průmyslových standardů.* EN/IEC Emise v průmyslovém prostředí EN/IEC Elektrické a elektronické vybavení strojů EN Drážní vozidla - zařízení 94/25/EC Směrnice o rekreačních plavidlech EN/ISO Stroje pro zemní práce EN/IEC Odolnost pro průmyslové prostředí 2004/104/EC Automobilový průmysl EN/ISO Zemědělské a lesnické stroje EN/ISO Stavební stroje * Tyto testy se nevztahují na výrobky třetích stran!

16 LINAK disponuje rozvinutou prodejní a servisní sítí v Evropě, v Severní a Jižní Americe, Asii a Austrálii. Proto vám můžeme pomoci kdekoli na světe v souladu s koncepcí : Jsme globální, jednáme na místě Zvyšujeme hodnotu vašich výrobků - nabízíme inovativní řešení, nepřeberné znalosti, výrobu na prvotřídní úrovni a globální působnost. Bližší informace o výrobcích řady TECHLINE : Podmínky užití Koncový uživatel nese plnou odpovědnost za určení vhodnosti a správné použití výrobků firmy LINAK ve svém zařízení. LINAK dělá vše pro to, aby dal k dispozici vždy aktuální a přesné informace o svých výrobcích. S ohledem na neustálý vývoj a zlepšování našich výrobků však neručíme za aktuálnost a úplnost technický údajů a specifikací uvedených v tomto návodu. Zároveň si LINAK vyhrazuje právo na změnu specifikací svých výrobků a to bez předchozího upozornění. Ze zhora uvedených důvodů nemůže LINAK garantovat trvalou dostupnost jednotlivých typů svých výrobků. Zároveň si LINAK vyhrazuje právo ukončit prodej a distibuci výrobků uvedených v tomto manuálu, v tištěných brožurách či na webových stránkách a to bez předchozího upozornění. Veškerý prodej a dodávky zboží se řídí dokumentem Standardní podmínky pro prodej a dodávky zboží. Kopii těchto podmínek Vám poskytneme na vyžádání. MA M F LINAK C&S
