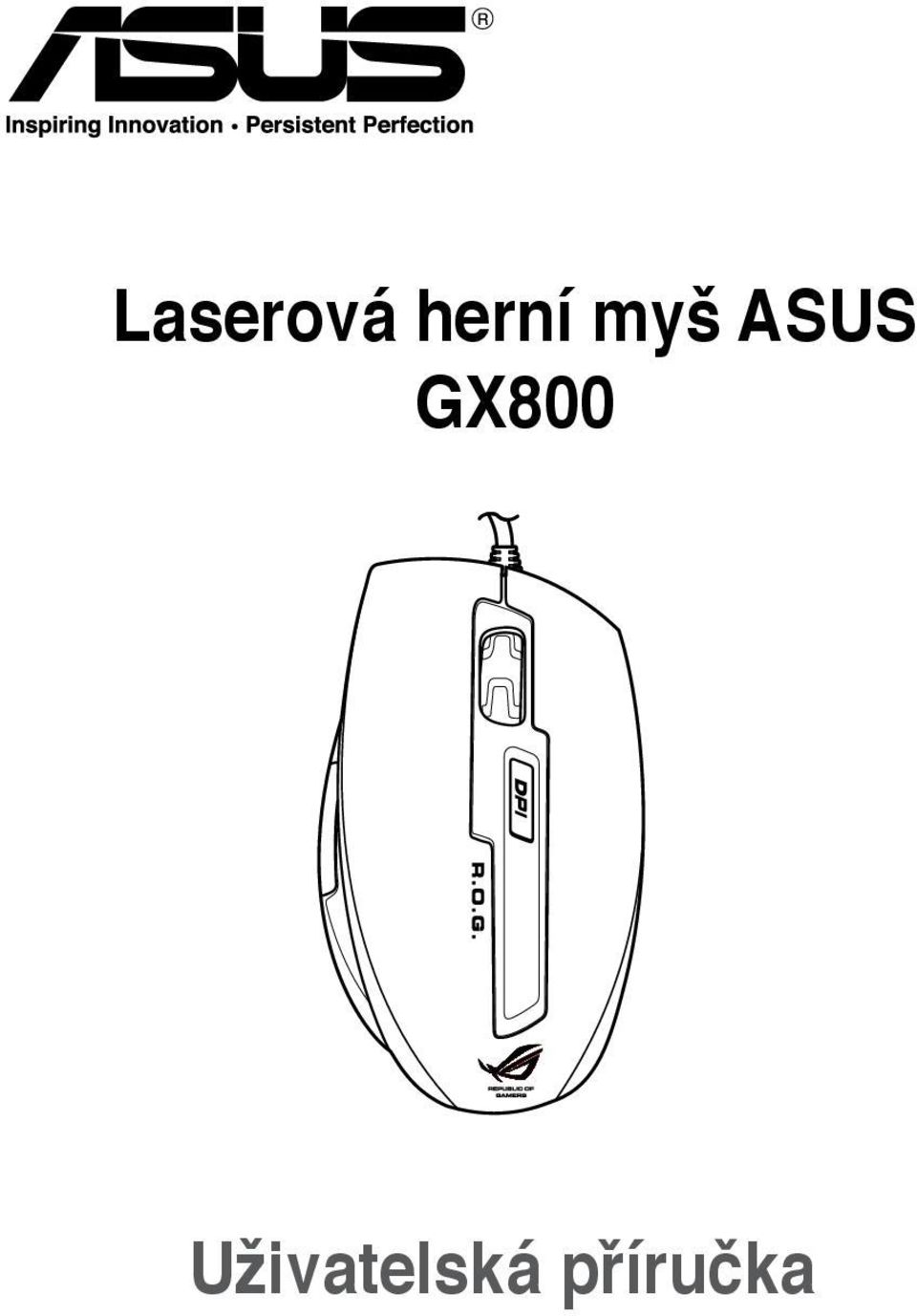

1 Laserová herní myš ASUS GX Uživatelská příručka

2 CZ5761 První vydání V1 Duben 2010 Copyright 2010 ASUSTeK Computer Inc. Všechna práva vyhrazena. Žádná část této příručky, včetně popsaných výrobků a softwaru, nesmí být kopírována, přenášena, přepisována, ukládána do paměťového zařízení nebo překládána do jakéhokoliv jazyka v žádné formě ani žádnými prostředky vyjma dokumentace, které kupující vytvoří jako zálohu, bez výslovného písemného souhlasu společnosti ASUSTeK Computer Inc. ( ASUS ). V následujících případech nebude záruka na výrobek nebo servis prodloužena: (1) byla provedena oprava, úprava nebo změna výrobku, která nebyla písemně povolena společností ASUS; nebo (2) sériové číslo výrobku je poškozeno nebo chybí. ASUS POSKYTUJE TUTO PŘÍRUČKU TAK, JAK JE, BEZ ZÁRUKY JAKÉHOKOLI DRUHU, AŤ VÝSLOVNÉ NEBO VYPLÝVAJÍCÍ, VČETNĚ, ALE NIKOLI JEN, PŘEDPOKLÁDANÝCH ZÁRUK NEBO PODMÍNEK PRODEJNOSTI A VHODNOSTI PRO URČITÝ ÚČEL. V ŽÁDNÉM PŘÍPADĚ NEBUDE FIRMA ASUS, JEJÍ ŘEDITELÉ, VEDOUCÍ PRACOVNÍCI, ZAMĚSTNANCI ANI ZÁSTUPCI ODPOVÍDAT ZA ŽÁDNÉ NEPŘÍMÉ, ZVLÁŠTNÍ, NAHODILÉ NEBO NÁSLEDNÉ ŠKODY (VČETNĚ ZA ZTRÁTU ZISKŮ, ZTRÁTU PODNIKATELSKÉ PŘÍLEŽITOSTI, ZTRÁTU POUŽITELNOSTI ČI ZTRÁTU DAT, PŘERUŠENÍ PODNIKÁNÍ A PODOBNĚ), I KDYŽ BYLA FIRMA ASUS UPOZORNĚNA NA MOŽNOST TAKOVÝCH ŠKOD ZPŮSOBENÝCH JAKOUKOLIV VADOU V TÉTO PŘÍRUČCE NEBO VE VÝROBKU. TECHNICKÉ ÚDAJE A INFORMACE OBSAŽENÉ V TÉTO PŘÍRUČCE JSOU POSKYTNUTY JEN PRO INFORMACI, MOHOU SE KDYKOLIV ZMĚNIT BEZ PŘEDCHOZÍHO UPOZORNĚNÍ, A NEMĚLY BY BÝT POVAŽOVÁNY ZA ZÁVAZEK FIRMY ASUS. ASUS NEODPOVÍDÁ ZA ŽÁDNÉ CHYBY A NEPŘESNOSTI, KTERÉ SE MOHOU OBJEVIT V TÉTO PŘÍRUČCE, VČETNĚ VÝROBKŮ A SOFTWARU V PŘÍRUČCE POPSANÝCH. Výrobky a názvy firem v této příručce mohou, ale nemusí být obchodními známkami nebo copyrighty příslušných firem, a používají se zde pouze pro identifikaci a objasnění a ve prospěch jejich majitelů, bez záměru poškodit cizí práva.

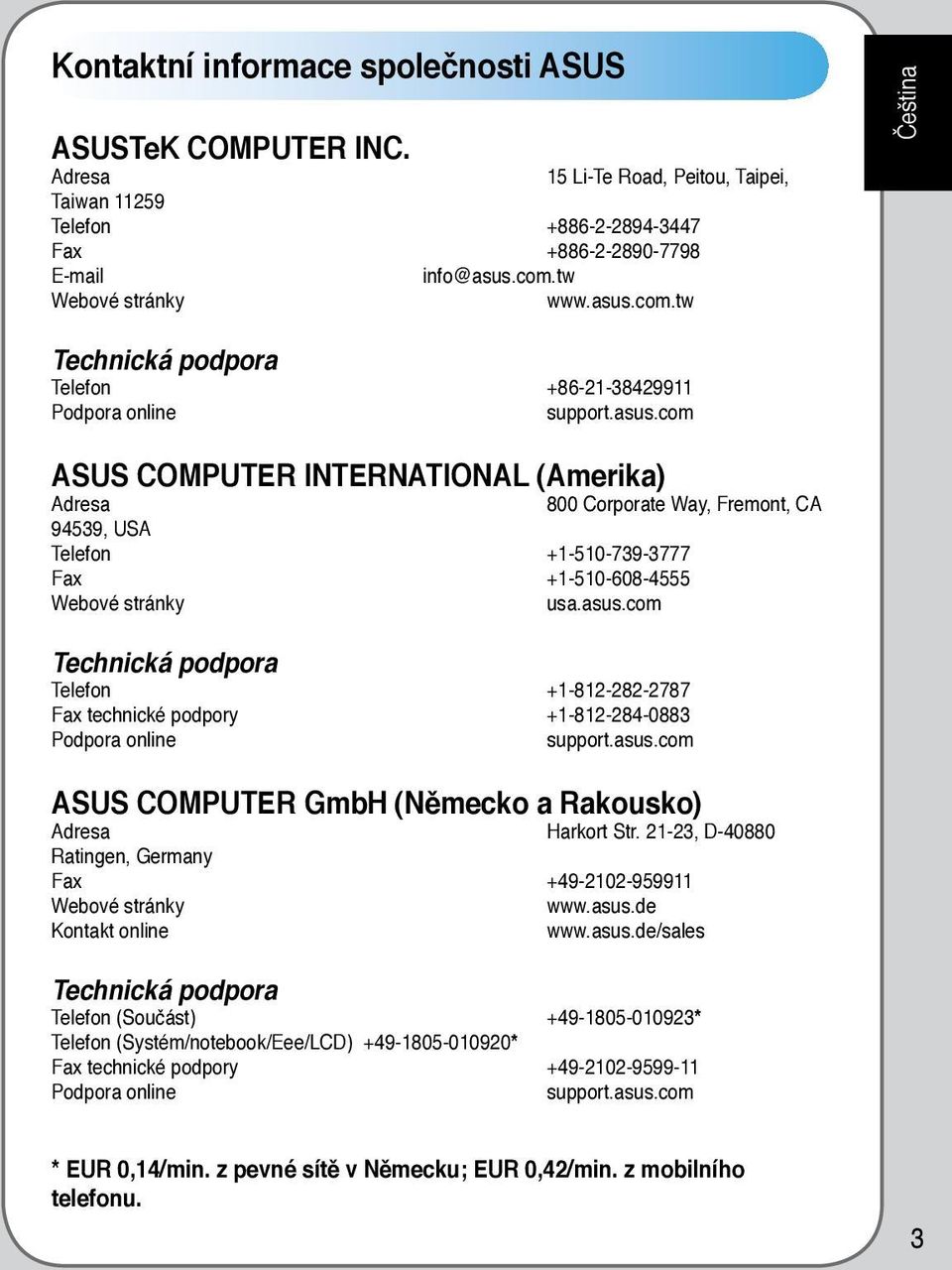

3 Kontaktní informace společnosti ASUS ASUSTeK COMPUTER INC. Adresa 15 Li-Te Road, Peitou, Taipei, Taiwan Telefon Fax Webové stránky Čeština Technická podpora Telefon Podpora online support.asus.com ASUS COMPUTER INTERNATIONAL (Amerika) Adresa 800 Corporate Way, Fremont, CA 94539, USA Telefon Fax Webové stránky usa.asus.com Technická podpora Telefon Fax technické podpory Podpora online support.asus.com ASUS COMPUTER GmbH (Německo a Rakousko) Adresa Harkort Str , D Ratingen, Germany Fax Webové stránky Kontakt online Technická podpora Telefon (Součást) * Telefon (Systém/notebook/Eee/LCD) * Fax technické podpory Podpora online support.asus.com * EUR 0,14/min. z pevné sítě v Německu; EUR 0,42/min. z mobilního telefonu.

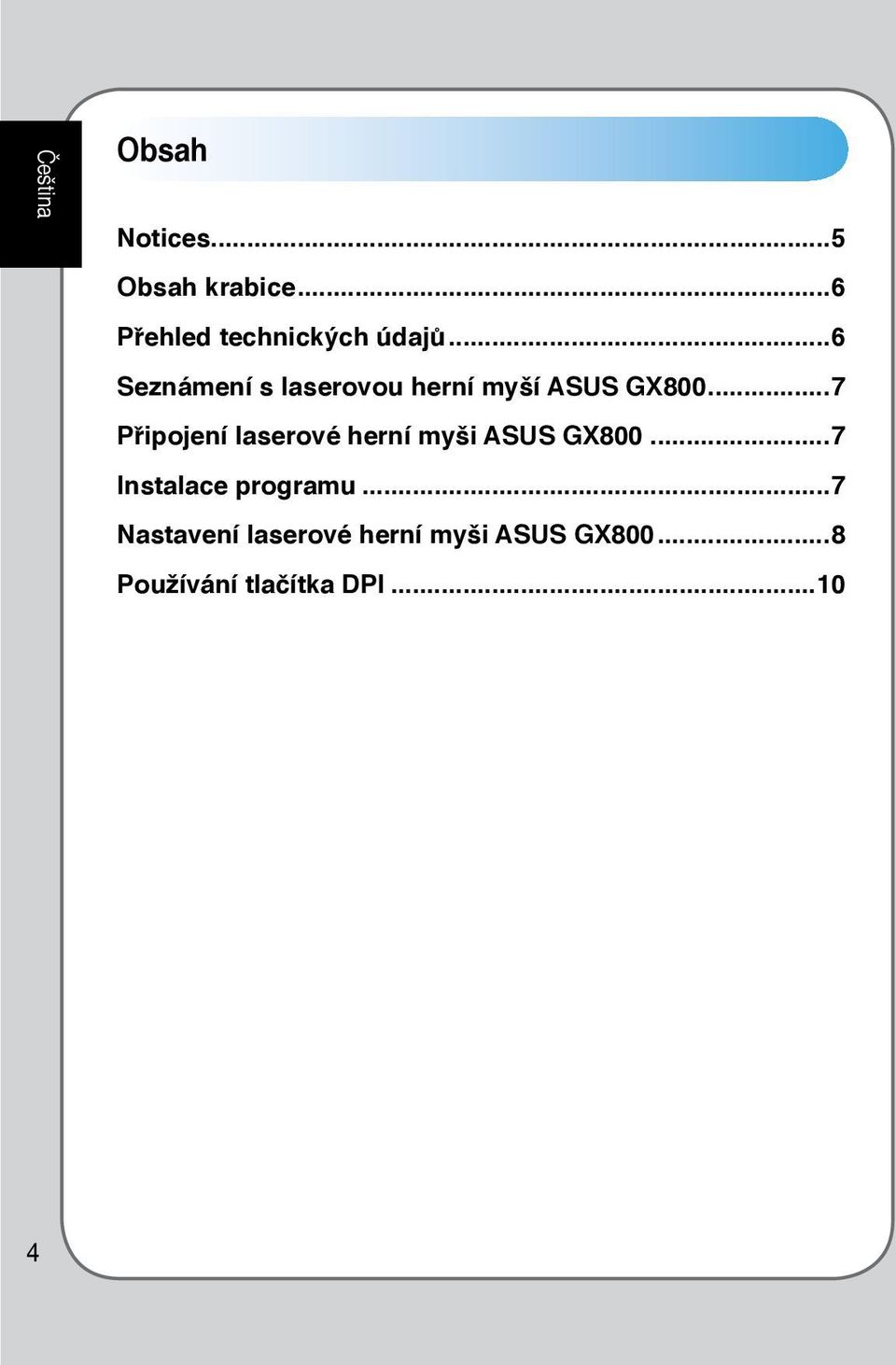

4 Obsah Notices...5 Obsah krabice...6 Přehled technických údajů...6 Seznámení s laserovou herní myší ASUS GX Připojení laserové herní myši ASUS GX Instalace programu...7 Nastavení laserové herní myši ASUS GX Používání tlačítka DPI

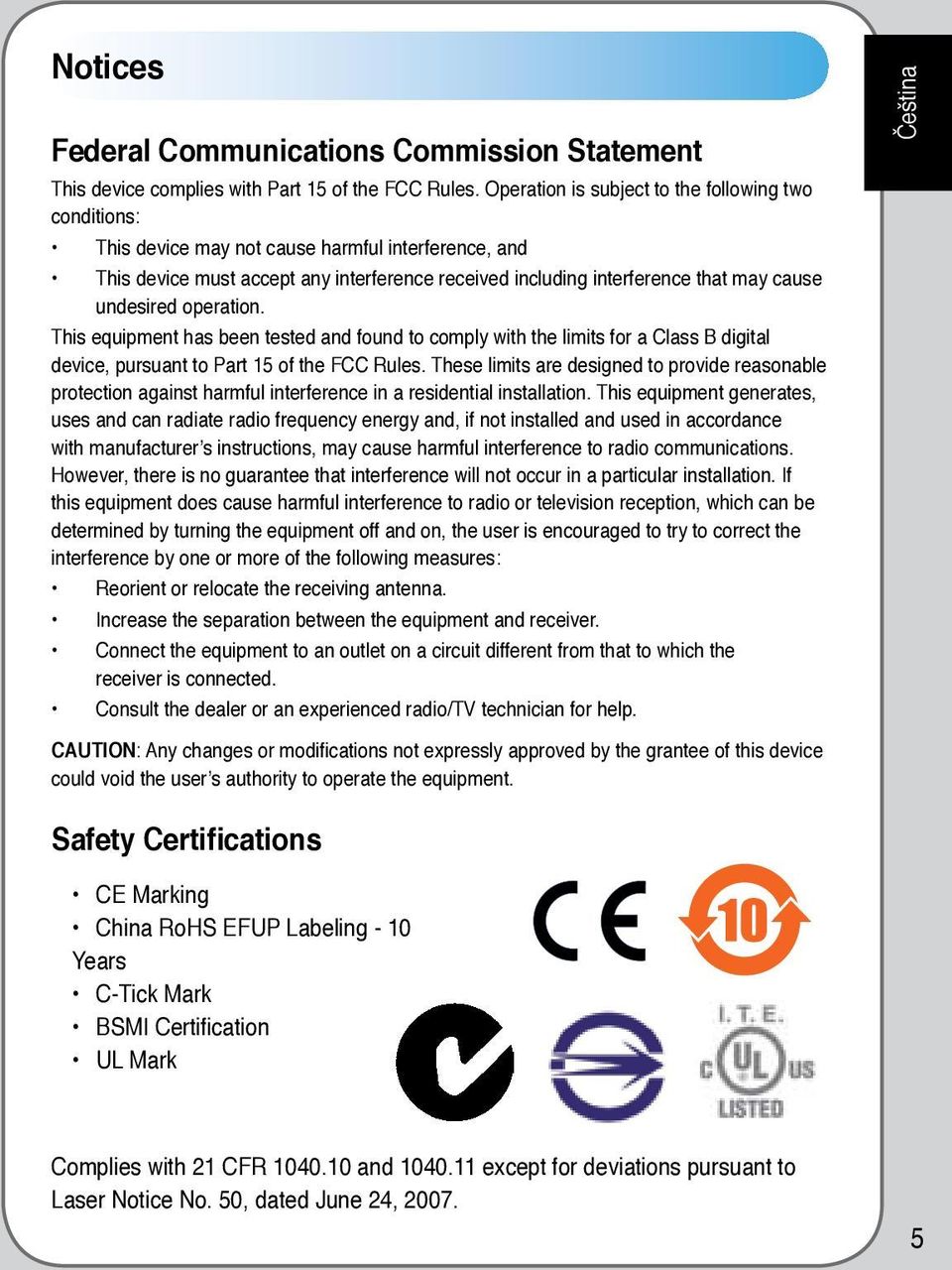

5 Notices Federal Communications Commission Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference, and This device must accept any interference received including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with manufacturer s instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Čeština CAUTION: Any changes or modifications not expressly approved by the grantee of this device could void the user s authority to operate the equipment. Safety Certifications CE Marking China RoHS EFUP Labeling - 10 Years C-Tick Mark BSMI Certification UL Mark Complies with 21 CFR and except for deviations pursuant to Laser Notice No. 50, dated June 24,

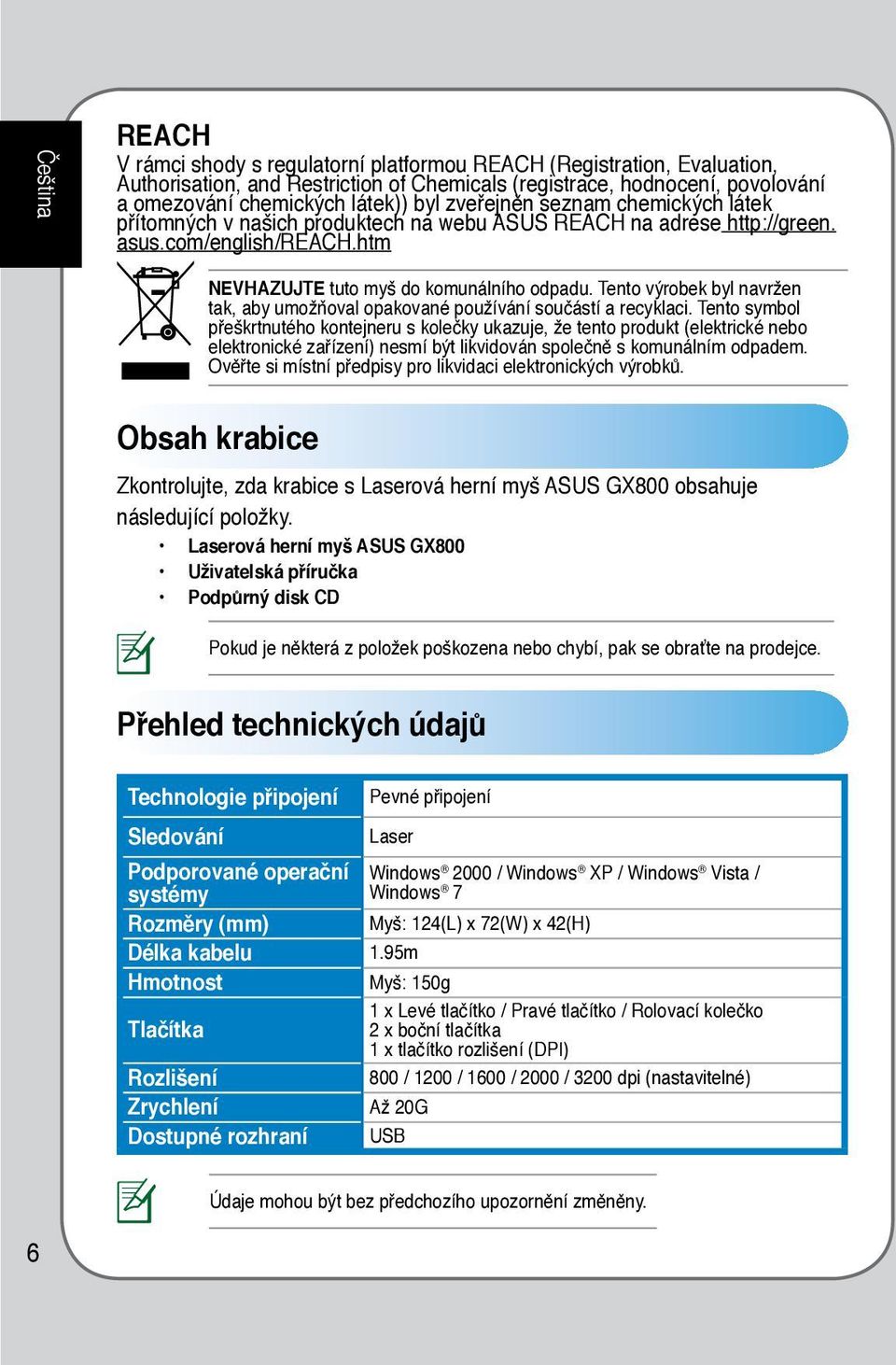

6 REACH V rámci shody s regulatorní platformou REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals (registrace, hodnocení, povolování a omezování chemických látek)) byl zveřejněn seznam chemických látek přítomných v našich produktech na webu ASUS REACH na adrese asus.com/english/reach.htm NEVHAZUJTE tuto myš do komunálního odpadu. Tento výrobek byl navržen tak, aby umožňoval opakované používání součástí a recyklaci. Tento symbol přeškrtnutého kontejneru s kolečky ukazuje, že tento produkt (elektrické nebo elektronické zařízení) nesmí být likvidován společně s komunálním odpadem. Ověřte si místní předpisy pro likvidaci elektronických výrobků. Obsah krabice Zkontrolujte, zda krabice s Laserová herní myš ASUS GX800 obsahuje následující položky. Laserová herní myš ASUS GX800 Uživatelská příručka Podpůrný disk CD Pokud je některá z položek poškozena nebo chybí, pak se obraťte na prodejce. Přehled technických údajů Technologie připojení Sledování Pevné připojení Laser Podporované operační systémy Windows 2000 / Windows XP / Windows Vista / Windows 7 Rozměry (mm) Myš: 124(L) x 72(W) x 42(H) Délka kabelu 1.95m Hmotnost Myš: 150g 1 x Levé tlačítko / Pravé tlačítko / Rolovací kolečko Tlačítka 2 x boční tlačítka 1 x tlačítko rozlišení (DPI) Rozlišení 800 / 1200 / 1600 / 2000 / 3200 dpi (nastavitelné) Zrychlení Až 20G Dostupné rozhraní USB Údaje mohou být bez předchozího upozornění změněny. 6

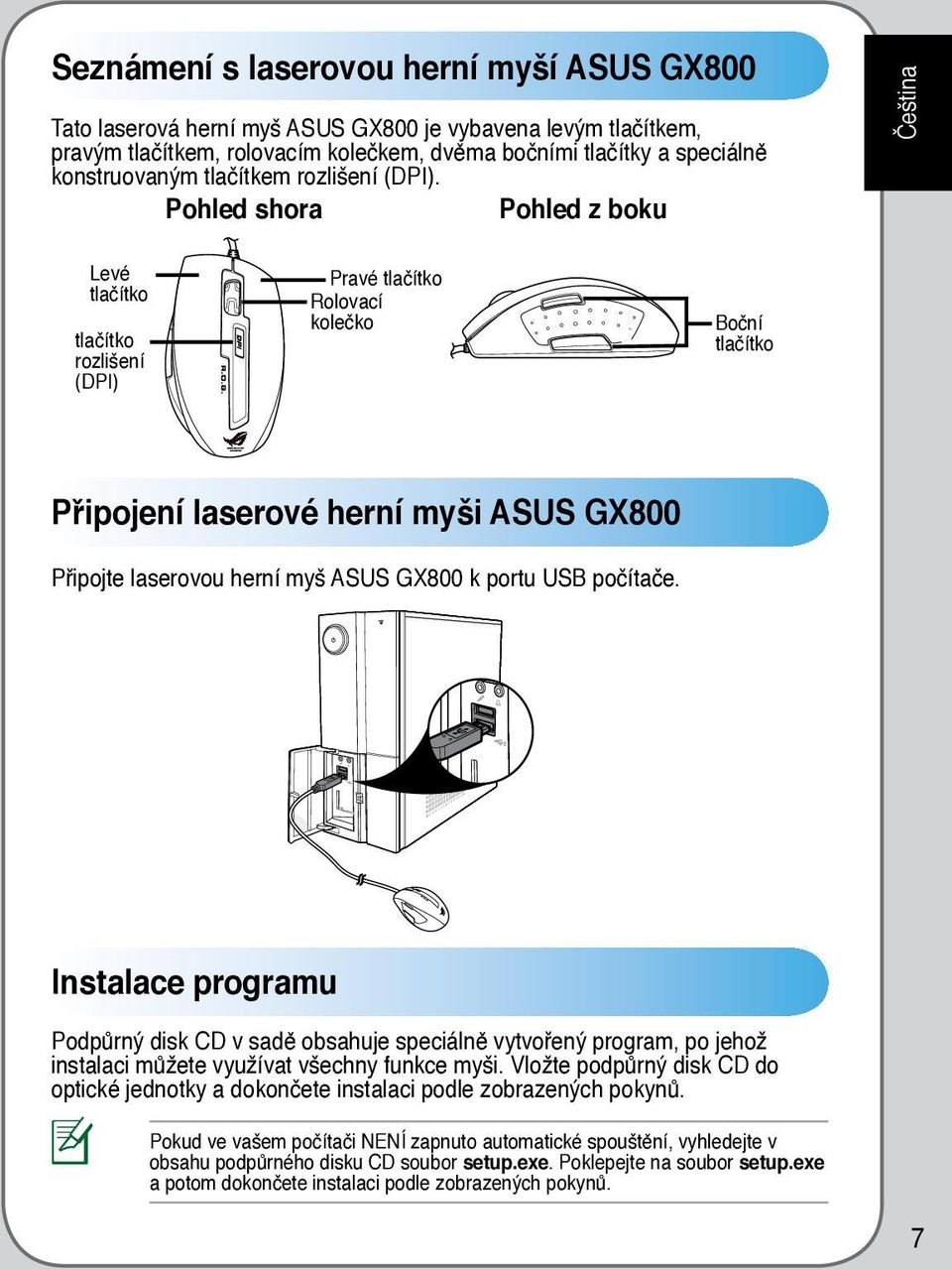

7 Seznámení s laserovou herní myší ASUS GX800 Tato laserová herní myš ASUS GX800 je vybavena levým tlačítkem, pravým tlačítkem, rolovacím kolečkem, dvěma bočními tlačítky a speciálně konstruovaným tlačítkem rozlišení (DPI). Pohled shora Pohled z boku Levé tlačítko tlačítko rozlišení (DPI) 1 6 Pravé tlačítko Rolovací kolečko 4 5 Boční tlačítko Čeština Připojení laserové herní myši ASUS GX800 Připojte laserovou herní myš ASUS GX800 k portu USB počítače. Instalace programu Podpůrný disk CD v sadě obsahuje speciálně vytvořený program, po jehož instalaci můžete využívat všechny funkce myši. Vložte podpůrný disk CD do optické jednotky a dokončete instalaci podle zobrazených pokynů. Pokud ve vašem počítači NENÍ zapnuto automatické spouštění, vyhledejte v obsahu podpůrného disku CD soubor setup.exe. Poklepejte na soubor setup.exe a potom dokončete instalaci podle zobrazených pokynů. 7

8 Nastavení laserové herní myši ASUS GX800 Po úspěšném nainstalování spusťte program poklepáním na ikonu myši v oznamovací oblasti systému Windows. Zobrazí se následující hlavní obrazovka Nastavení Popis Vyberte funkci pro každé tlačítko / akci z rozevíracího seznamu. * Další podrobnosti viz tabulka na následující straně. 2. Klepnutím se skryje / zobrazí podokno Advanced (Upřesnit). 3. Posouváním posuvníku nastavte hodnotu osy X. 4. Posouváním posuvníku nastavte hodnotu osy Y. 5. Zaškrtnutím aktivujte nebo deaktivujte nastavení hodnot osy X / osy Y. 6. Vyberte frekvenci odezvy z rozevíracího seznamu. 7. Vyberte hodnotu DPI z rozevíracího seznamu. 8. Posouváním posuvníku nastavte rychlost posuvu. 9. Posouváním posuvníku nastavte rychlost poklepání. 10. Poklepáním na tuto ikonu otestujte aktuální rychlost poklepání. 11. Klepnutím na tlačítko Apply (Použít) uložte změny a pokračujte v práci na obrazovce. 12. Klepnutím na tlačítko Cancel (Storno) zrušíte provedené změny. 13. Klepnutím na tlačítko OK uložte změny a zavřete obrazovku. 14. Posouváním posuvníku nastavte citlivost myši. 15. Klepnutím uložíte nebo načtete profil nebo obnovíte výchozí konfiguraci. 16. Klepnutím na číslo použijete jeden z pěti profilů, které byly dříve nakonfigurovány.

9 Tlačítka / Akce Funkce 1. Levé tlačítko 2. Pravé tlačítko 3. Rolovací kolečko 4. Boční tlačítko 5. Boční tlačítko 6. Posunout vpřed 7. Posunout dozadu Každé z těchto pěti tlačítek lze namapovat na jednu z následujících funkcí. Klepnutí levým tlačítkem: Stisknutím provede standardní klepnutí. Klepnutí pravým tlačítkem: Stisknutím otevře kontextové nabídky. Univerzální posuv: Stisknutím tohoto tlačítka se aktivuje funkce univerzálního posuvu. Poklepání: Stisknutím provede poklepání. Klávesy/makra: Provede předdefinovaný příkaz nebo posloupnost příkazů. Další podrobnosti viz soubor Help (Nápověda) online. Tlačítko Windows 4: Stisknutím emuluje funkci tlačítka Windows 4. Tlačítko Windows 5: Stisknutím emuluje funkci tlačítka Windows 5. Přepnout profil: Stisknutím přepíná mezi pěti konfigurovatelnými profily. Další podrobnosti viz soubor Help (Nápověda) online. Tlačítko vypnuté: Deaktivuje tlačítko. Tyto dvě akce lze namapovat na jednu z následujících funkcí. Posunout nahoru: Stisknutím posouvá stránku nahoru. Posunout dolů: Stisknutím posouvá stránku dolů. Klávesy/makra: Provede předdefinovaný příkaz nebo posloupnost příkazů. Další podrobnosti viz soubor Help (Nápověda) online. Klepnutí pravým tlačítkem: Stisknutím otevře kontextové nabídky. Tlačítko vypnuté: Deaktivuje tlačítko. 9

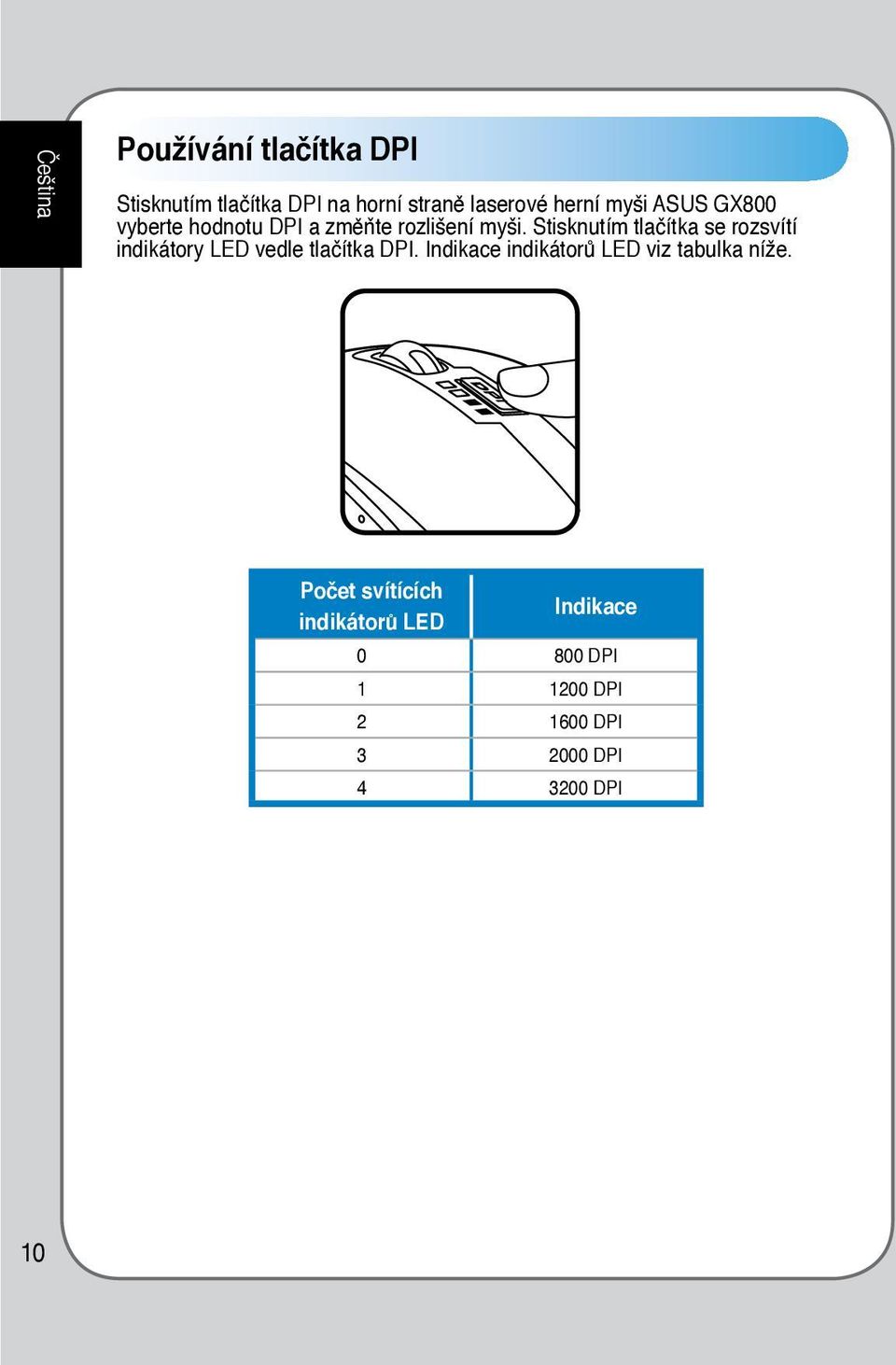

10 Používání tlačítka DPI Stisknutím tlačítka DPI na horní straně laserové herní myši ASUS GX800 vyberte hodnotu DPI a změňte rozlišení myši. Stisknutím tlačítka se rozsvítí indikátory LED vedle tlačítka DPI. Indikace indikátorů LED viz tabulka níže. Počet svítících indikátorů LED Indikace DPI DPI DPI DPI DPI 10
