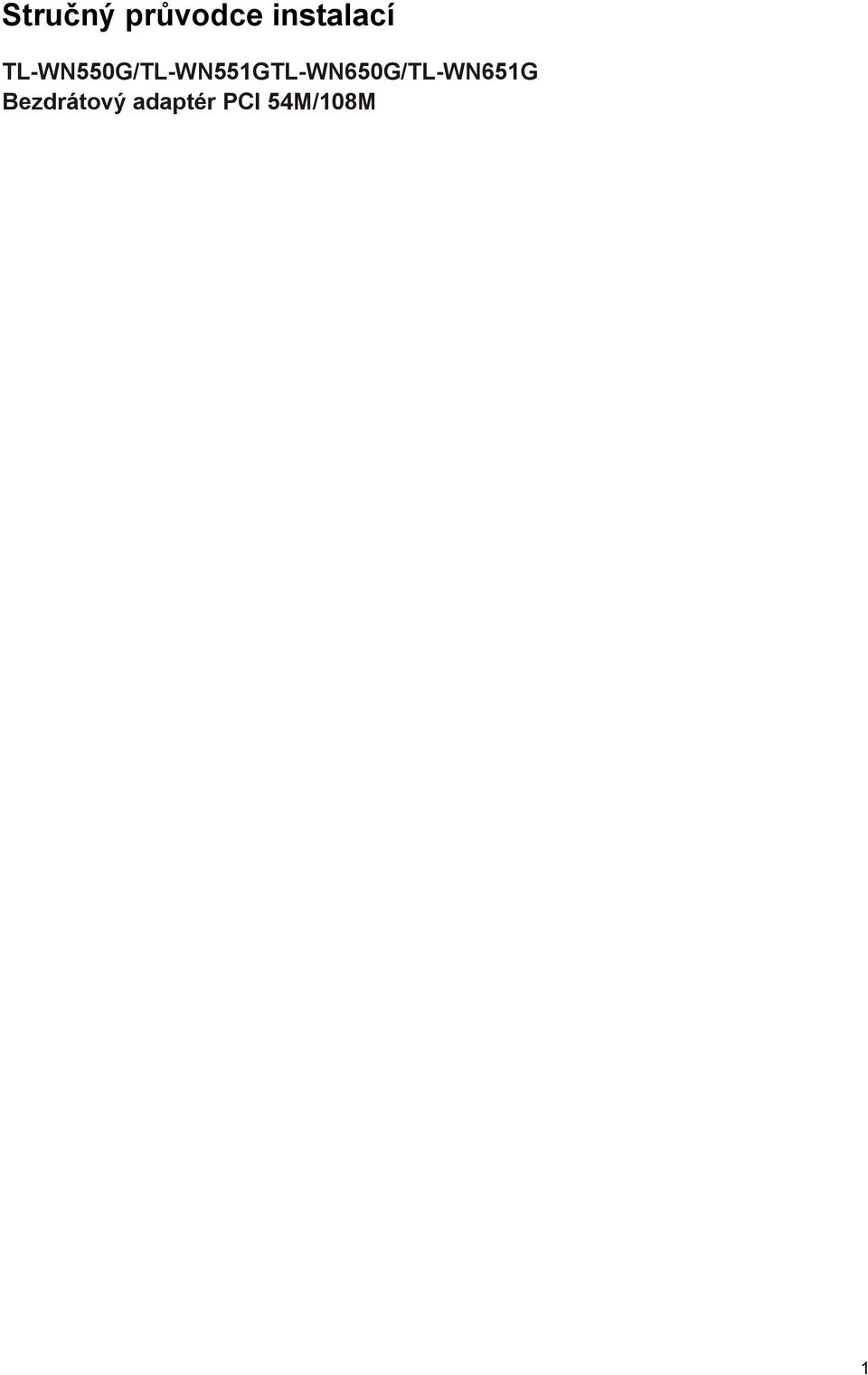

1 Stručný průvodce instalací TL-WN550G/TL-WN551GTL-WN650G/TL-WN651G Bezdrátový adaptér PCI 54M/108M 1

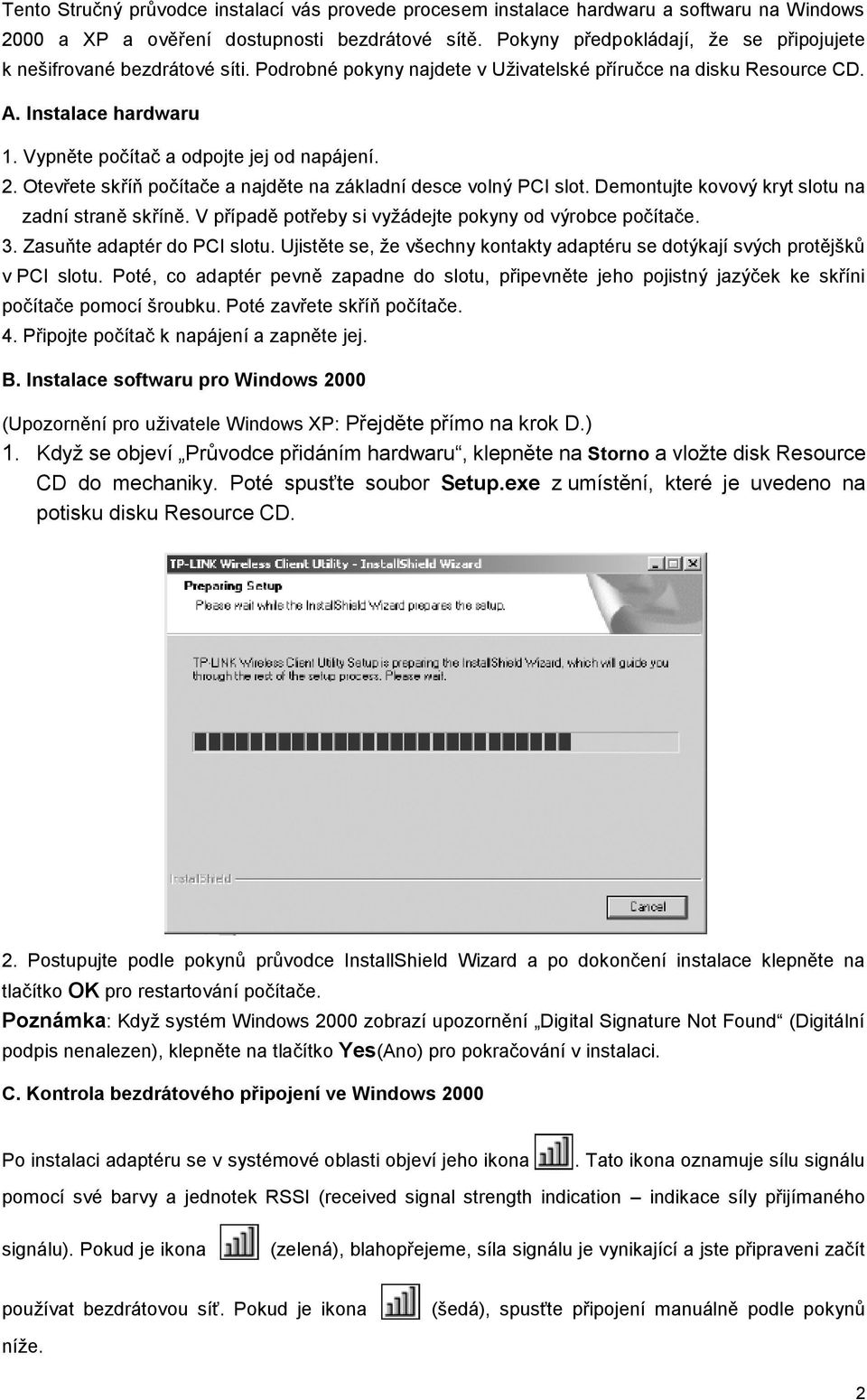

2 Tento Stručný průvodce instalací vás provede procesem instalace hardwaru a softwaru na Windows 2000 a XP a ověření dostupnosti bezdrátové sítě. Pokyny předpokládají, že se připojujete k nešifrované bezdrátové síti. Podrobné pokyny najdete v Uživatelské příručce na disku Resource CD. A. Instalace hardwaru 1. Vypněte počítač a odpojte jej od napájení. 2. Otevřete skříň počítače a najděte na základní desce volný PCI slot. Demontujte kovový kryt slotu na zadní straně skříně. V případě potřeby si vyžádejte pokyny od výrobce počítače. 3. Zasuňte adaptér do PCI slotu. Ujistěte se, že všechny kontakty adaptéru se dotýkají svých protějšků v PCI slotu. Poté, co adaptér pevně zapadne do slotu, připevněte jeho pojistný jazýček ke skříni počítače pomocí šroubku. Poté zavřete skříň počítače. 4. Připojte počítač k napájení a zapněte jej. B. Instalace softwaru pro Windows 2000 (Upozornění pro uživatele Windows XP: Přejděte přímo na krok D.) 1. Když se objeví Průvodce přidáním hardwaru, klepněte na Storno a vložte disk Resource CD do mechaniky. Poté spusťte soubor Setup.exe z umístění, které je uvedeno na potisku disku Resource CD. 2. Postupujte podle pokynů průvodce InstallShield Wizard a po dokončení instalace klepněte na tlačítko OK pro restartování počítače. Poznámka: Když systém Windows 2000 zobrazí upozornění Digital Signature Not Found (Digitální podpis nenalezen), klepněte na tlačítko Yes(Ano) pro pokračování v instalaci. C. Kontrola bezdrátového připojení ve Windows 2000 Po instalaci adaptéru se v systémové oblasti objeví jeho ikona. Tato ikona oznamuje sílu signálu pomocí své barvy a jednotek RSSI (received signal strength indication indikace síly přijímaného signálu). Pokud je ikona (zelená), blahopřejeme, síla signálu je vynikající a jste připraveni začít používat bezdrátovou síť. Pokud je ikona (šedá), spusťte připojení manuálně podle pokynů níže. 2

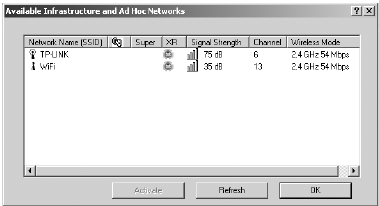

3 1. Poklepáním na ikonu spusťte program TWCU utility. Nástroj můžete spustit také klepnutím na nabídku Start>Všechny programy>tp-link>tp-link Wireless Client Utility. V okně nastavení, které se objeví, klepněte na záložku Profile Management (Správa profilů). 2. V okně Profile Management (Správa profilů) klepněte na tlačítko Scan (Hledat). Objeví se okno Available Network (Dostupné sítě). 3. V případě potřeby lze seznam kdykoli obnovit klepnutím na tlačítko Refresh (Obnovit). 4. Vyberte název některé z dostupných sítí a klepnutím na tlačítko Activate (Aktivovat) se k ní připojte. Pokud pro tuto síť neexistuje konfigurační profil, otevře se okno Správce profilů na záložce General (Obecné). Zadejte název profilu a klepnutím na OK vytvořte konfigurační profil pro vybranou síť. Poznámka: Pokud máte potíže s navázáním stabilního spojení, hledejte další informace v Uživatelské příručce na disku Resource CD nebo požádejte o pomoc svého prodejce. D. Instalace softwaru pro Windows XP 1. Když se objeví Průvodce přidáním hardwaru, klepněte na Storno a vložte disk Resource CD do mechaniky. Klepněte na tlačítko Start a vyberte možnost Spustit. Do pole, které se objeví, napište F:\XXX\Setup.exe (pokud je F písmeno vaší CD-ROM mechaniky; XXX značí cestu k instalačnímu programu, která je uvedena na potisku disku Resource CD). Objeví se níže zobrazené okno. 3

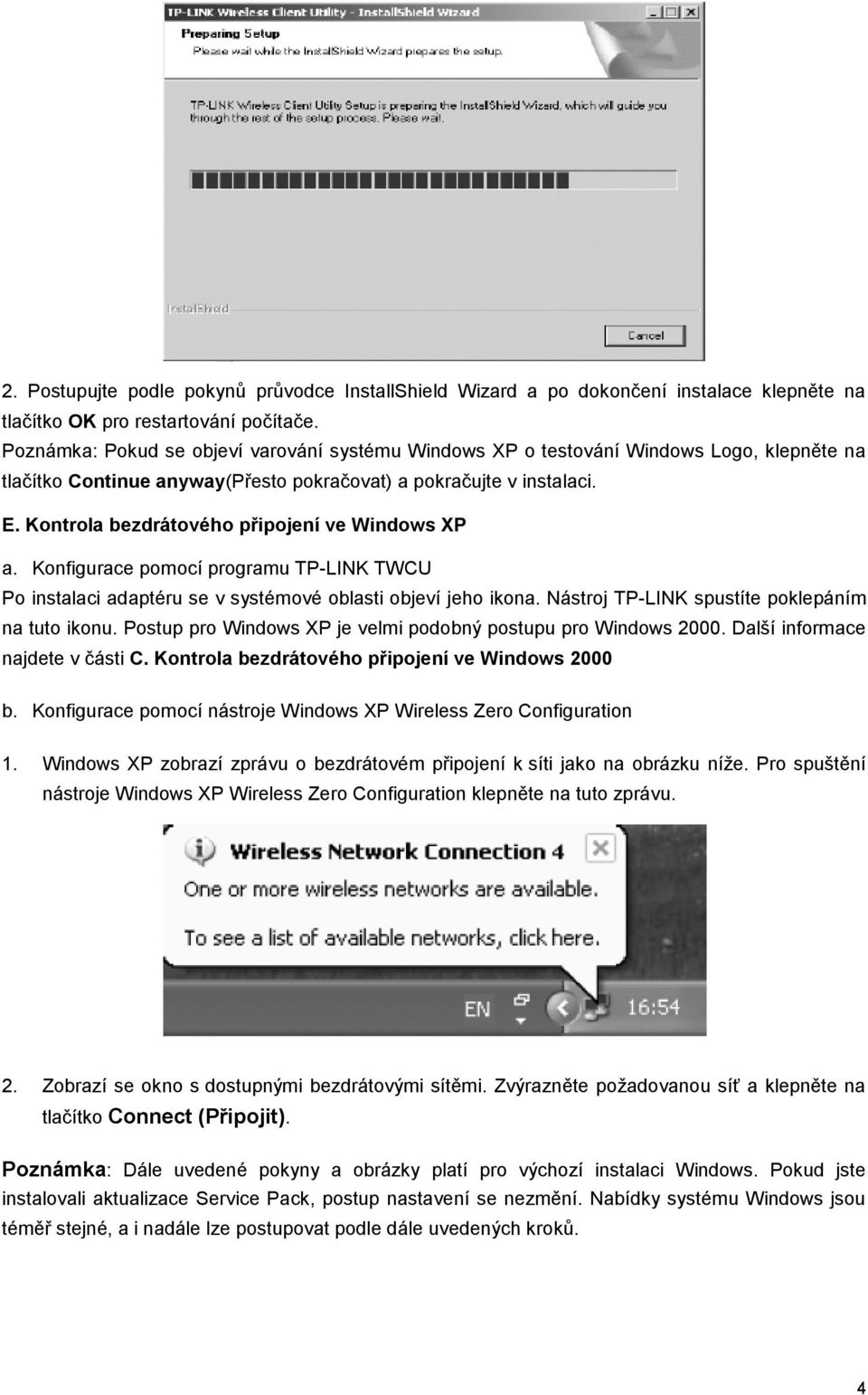

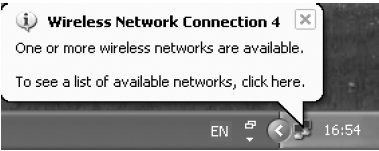

4 2. Postupujte podle pokynů průvodce InstallShield Wizard a po dokončení instalace klepněte na tlačítko OK pro restartování počítače. Poznámka: Pokud se objeví varování systému Windows XP o testování Windows Logo, klepněte na tlačítko Continue anyway(přesto pokračovat) a pokračujte v instalaci. E. Kontrola bezdrátového připojení ve Windows XP a. Konfigurace pomocí programu TP-LINK TWCU Po instalaci adaptéru se v systémové oblasti objeví jeho ikona. Nástroj TP-LINK spustíte poklepáním na tuto ikonu. Postup pro Windows XP je velmi podobný postupu pro Windows Další informace najdete v části C. Kontrola bezdrátového připojení ve Windows 2000 b. Konfigurace pomocí nástroje Windows XP Wireless Zero Configuration 1. Windows XP zobrazí zprávu o bezdrátovém připojení k síti jako na obrázku níže. Pro spuštění nástroje Windows XP Wireless Zero Configuration klepněte na tuto zprávu. 2. Zobrazí se okno s dostupnými bezdrátovými sítěmi. Zvýrazněte požadovanou síť a klepněte na tlačítko Connect (Připojit). Poznámka: Dále uvedené pokyny a obrázky platí pro výchozí instalaci Windows. Pokud jste instalovali aktualizace Service Pack, postup nastavení se nezmění. Nabídky systému Windows jsou téměř stejné, a i nadále lze postupovat podle dále uvedených kroků. 4

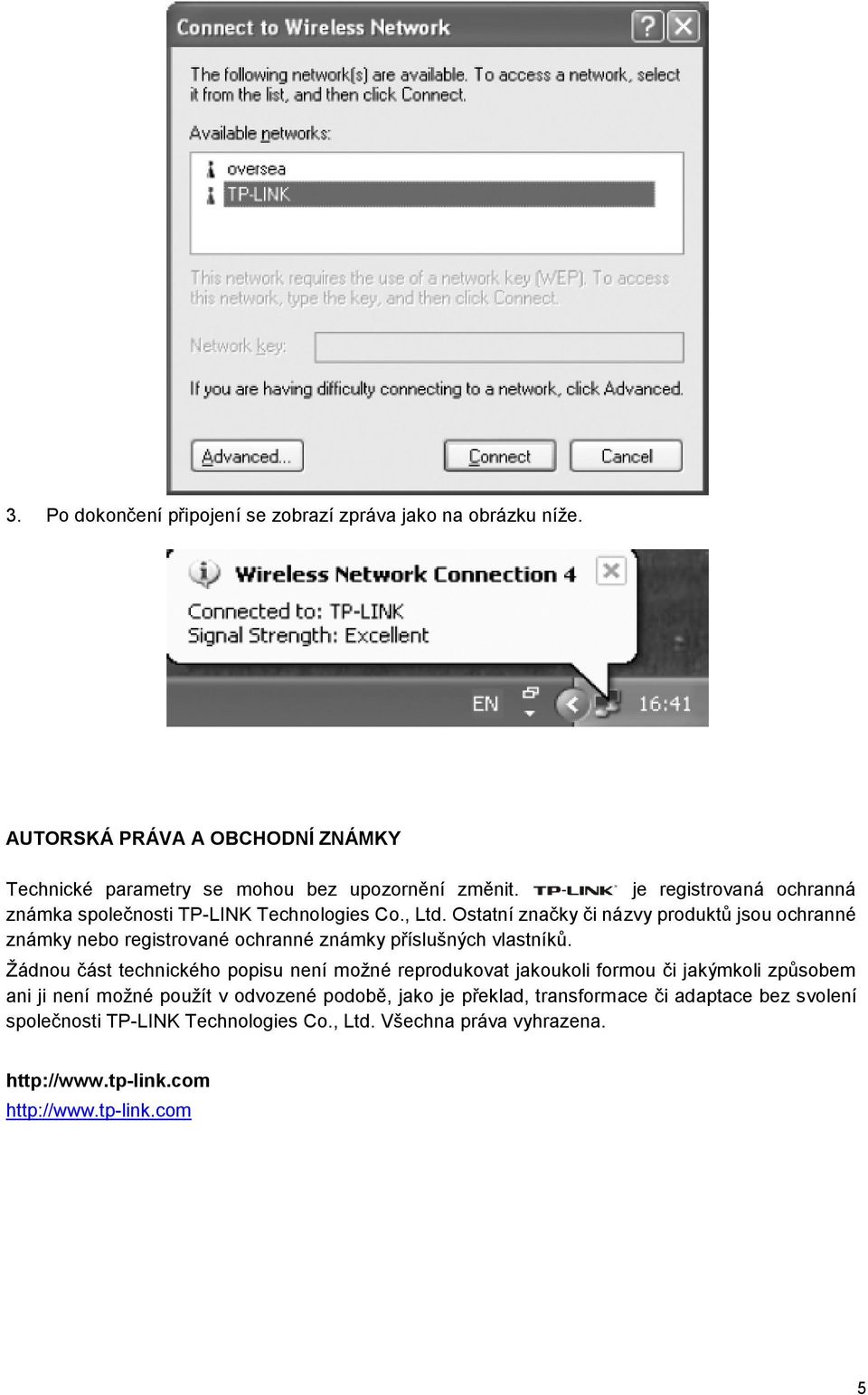

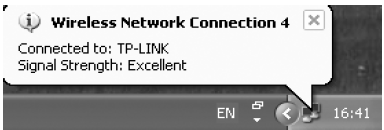

5 3. Po dokončení připojení se zobrazí zpráva jako na obrázku níže. AUTORSKÁ PRÁVA A OBCHODNÍ ZNÁMKY Technické parametry se mohou bez upozornění změnit. je registrovaná ochranná známka společnosti TP-LINK Technologies Co., Ltd. Ostatní značky či názvy produktů jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků. Žádnou část technického popisu není možné reprodukovat jakoukoli formou či jakýmkoli způsobem ani ji není možné použít v odvozené podobě, jako je překlad, transformace či adaptace bez svolení společnosti TP-LINK Technologies Co., Ltd. Všechna práva vyhrazena
