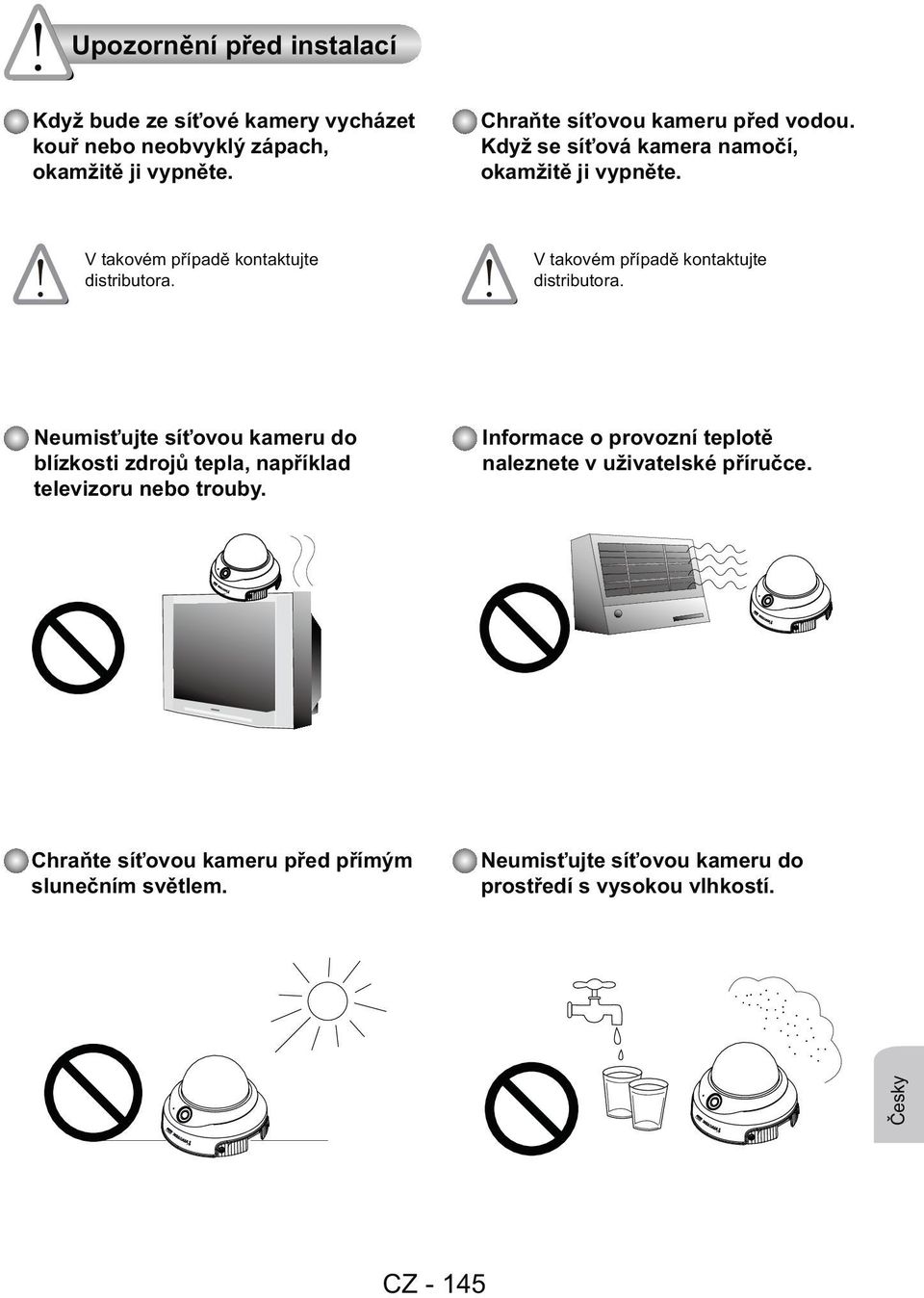

2 Upozornění před instalací Když bude ze síťové kamery vycházet kouř nebo neobvyklý zápach, okamžitě ji vypněte. Chraňte síťovou kameru před vodou. Když se síťová kamera namočí, okamžitě ji vypněte. V takovém případě kontaktujte distributora. V takovém případě kontaktujte distributora. Neumisťujte síťovou kameru do blízkosti zdrojů tepla, například televizoru nebo trouby. Informace o provozní teplotě naleznete v uživatelské příručce. Chraňte síťovou kameru před přímým slunečním světlem. Neumisťujte síťovou kameru do prostředí s vysokou vlhkostí. Česky CZ - 145

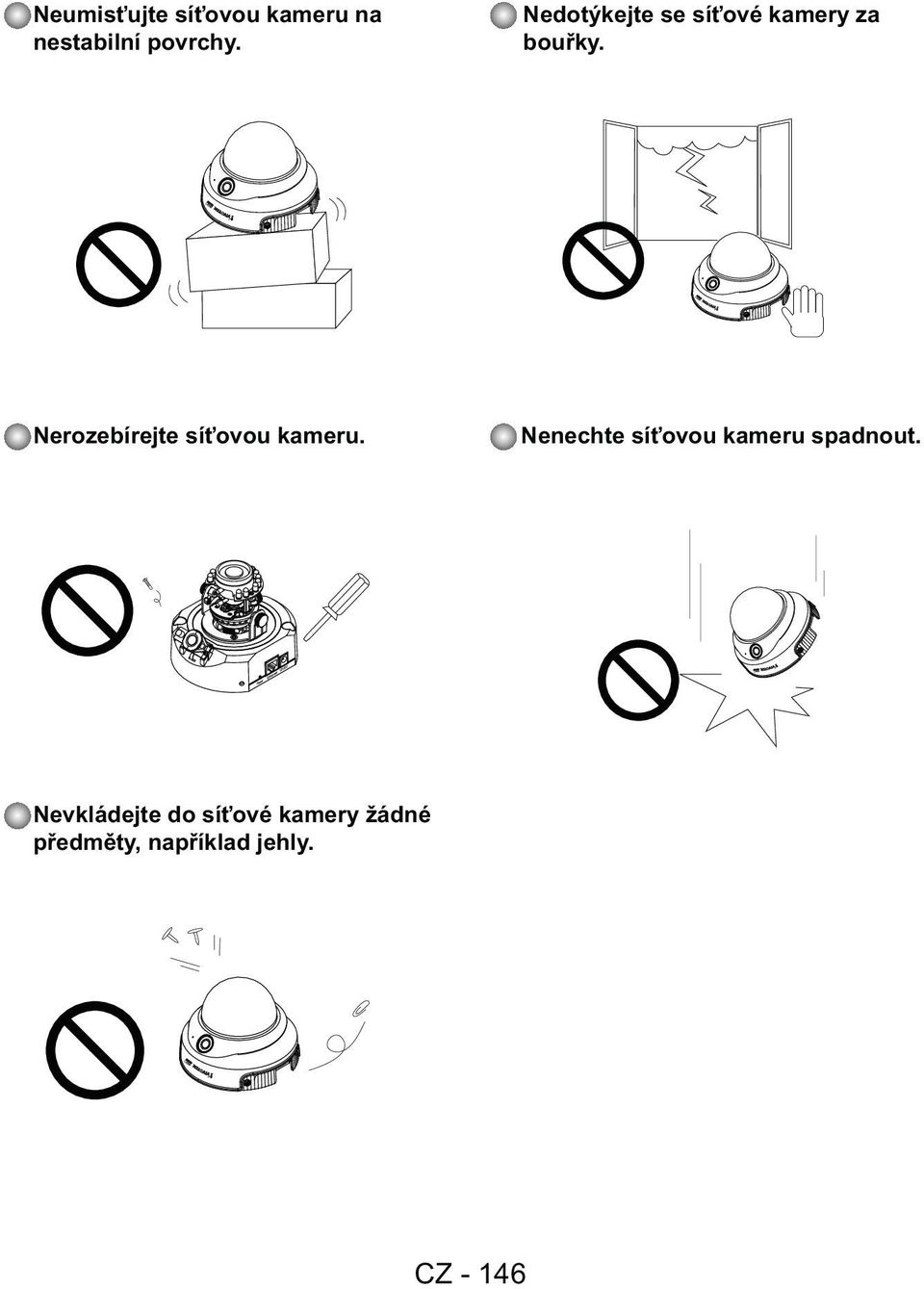

3 Neumisťujte síťovou kameru na nestabilní povrchy. Nedotýkejte se síťové kamery za bouřky. Nerozebírejte síťovou kameru. Nenechte síťovou kameru spadnout. Nevkládejte do síťové kamery žádné předměty, například jehly. CZ - 146

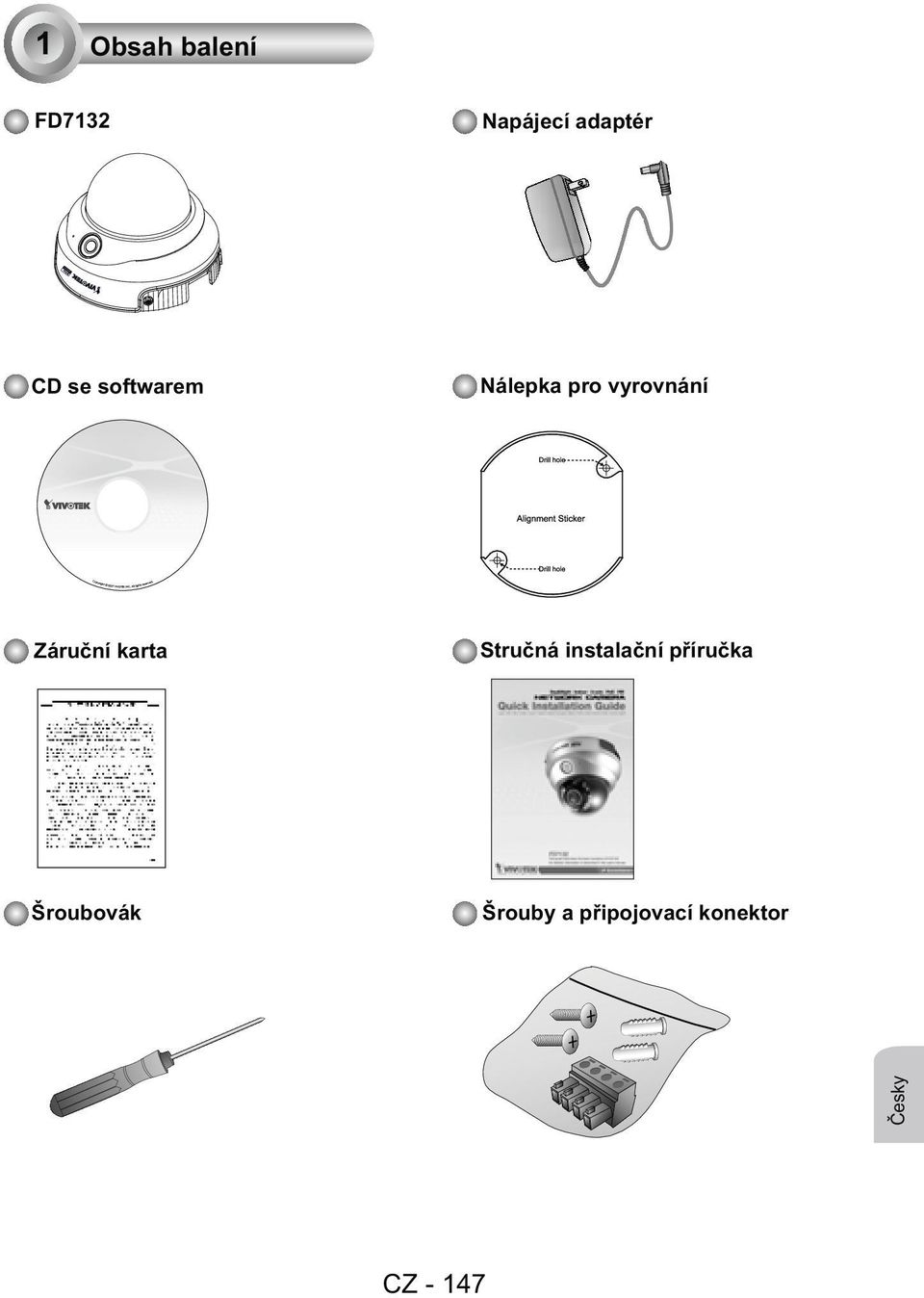

4 1 Obsah balení FD7132 Napájecí adaptér CD se softwarem Nálepka pro vyrovnání Záruční karta Stručná instalační příručka Šroubovák Šrouby a připojovací konektor Česky CZ - 147

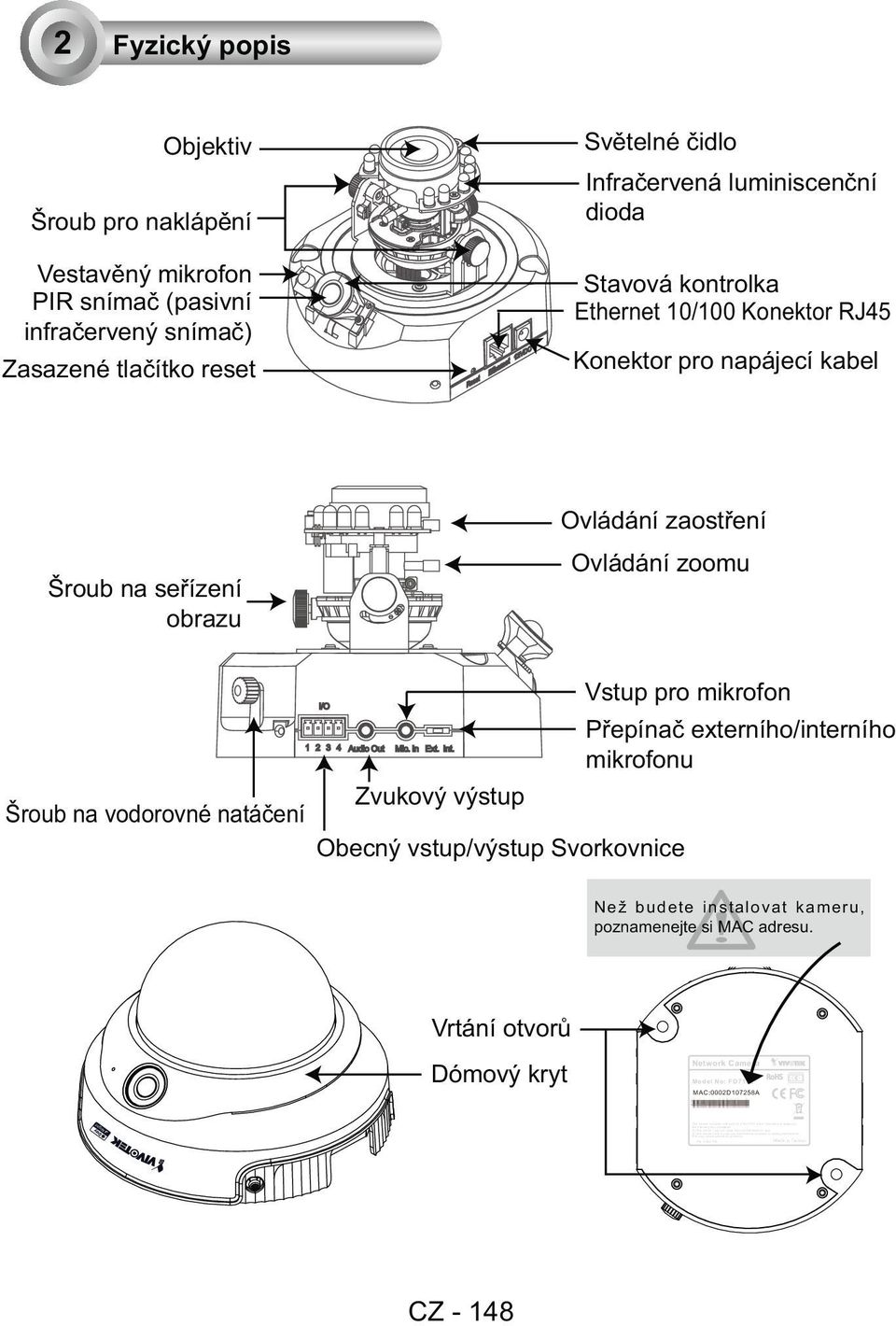

5 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Pat. 6,930,709 Made in Taiwan 2 Fyzický popis Objektiv Šroub pro naklápění Vestavěný mikrofon PIR snímač (pasivní infračervený snímač) Zasazené tlačítko reset Světelné čidlo Infračervená luminiscenční dioda Stavová kontrolka Ethernet 10/100 Konektor RJ45 Konektor pro napájecí kabel Šroub na seřízení obrazu Ovládání zaostření Ovládání zoomu I/O Audio Out Mic. In Ext. Int. Zvukový výstup Šroub na vodorovné natáčení Obecný vstup/výstup Svorkovnice Vstup pro mikrofon Přepínač externího/interního mikrofonu Než budete instalovat kameru, poznamenejte si MAC adresu. Vrtání otvorů Dómový kryt Network Camera RoHS C I Model No: FD7132 MAC:0002D107258A CZ - 148

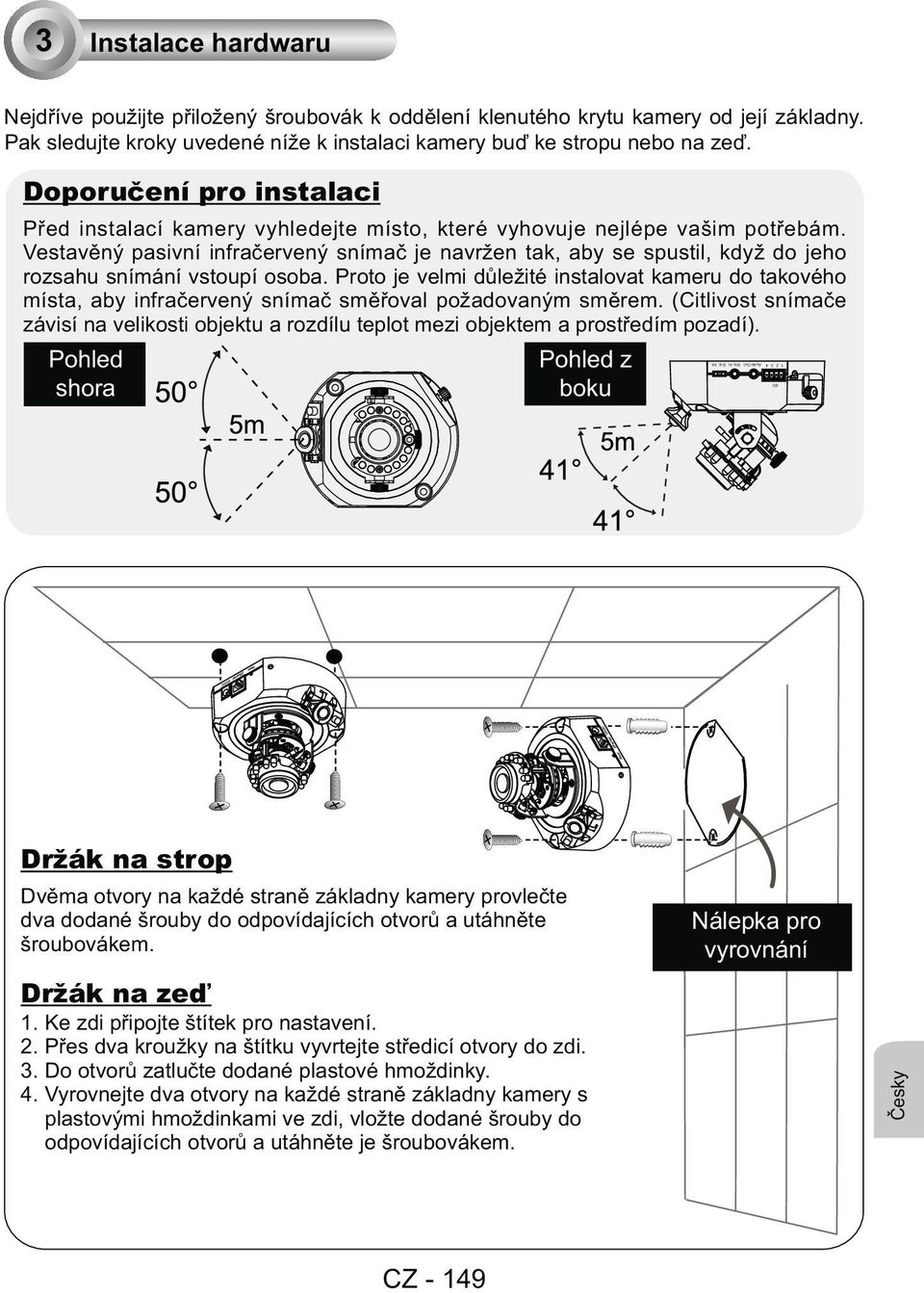

6 I/O Audio Out Mic. In Ext. Int. 3 Instalace hardwaru Nejdříve použijte přiložený šroubovák k oddělení klenutého krytu kamery od její základny. Pak sledujte kroky uvedené níže k instalaci kamery buď ke stropu nebo na zeď. Doporučení pro instalaci Před instalací kamery vyhledejte místo, které vyhovuje nejlépe vašim potřebám. Vestavěný pasivní infračervený snímač je navržen tak, aby se spustil, když do jeho rozsahu snímání vstoupí osoba. Proto je velmi důležité instalovat kameru do takového místa, aby infračervený snímač směřoval požadovaným směrem. (Citlivost snímače závisí na velikosti objektu a rozdílu teplot mezi objektem a prostředím pozadí). Pohled shora Pohled z boku Držák na strop Dvěma otvory na každé straně základny kamery provlečte dva dodané šrouby do odpovídajících otvorů a utáhněte šroubovákem. Držák na zeď 1. Ke zdi připojte štítek pro nastavení. 2. Přes dva kroužky na štítku vyvrtejte středicí otvory do zdi. 3. Do otvorů zatlučte dodané plastové hmoždinky. 4. Vyrovnejte dva otvory na každé straně základny kamery s plastovými hmoždinkami ve zdi, vložte dodané šrouby do odpovídajících otvorů a utáhněte je šroubovákem. Nálepka pro vyrovnání Česky CZ - 149

7 POWER COLLISION LINK RECEIVE PARTITION 4 Vytvoření sítě Obecné připojení (bez PoE) 1. Pokud máte externí zařízení, například snímače a alarmy, zajistěte připojení k svorkovnici s obecným vstupem/výstupem. 2. Připojte kameru k přepínači ethernetovým kabelem. 3. Zapojte napájecí kabel ze síťové kamery do elektrické zásuvky. 1 I/O Audio Out Mic. In Ext. Int. 1: napájení 2: digitální výstup 3: digitální vstup 4: uzemnění Ethernetový přepínač 2 3 CZ - 150

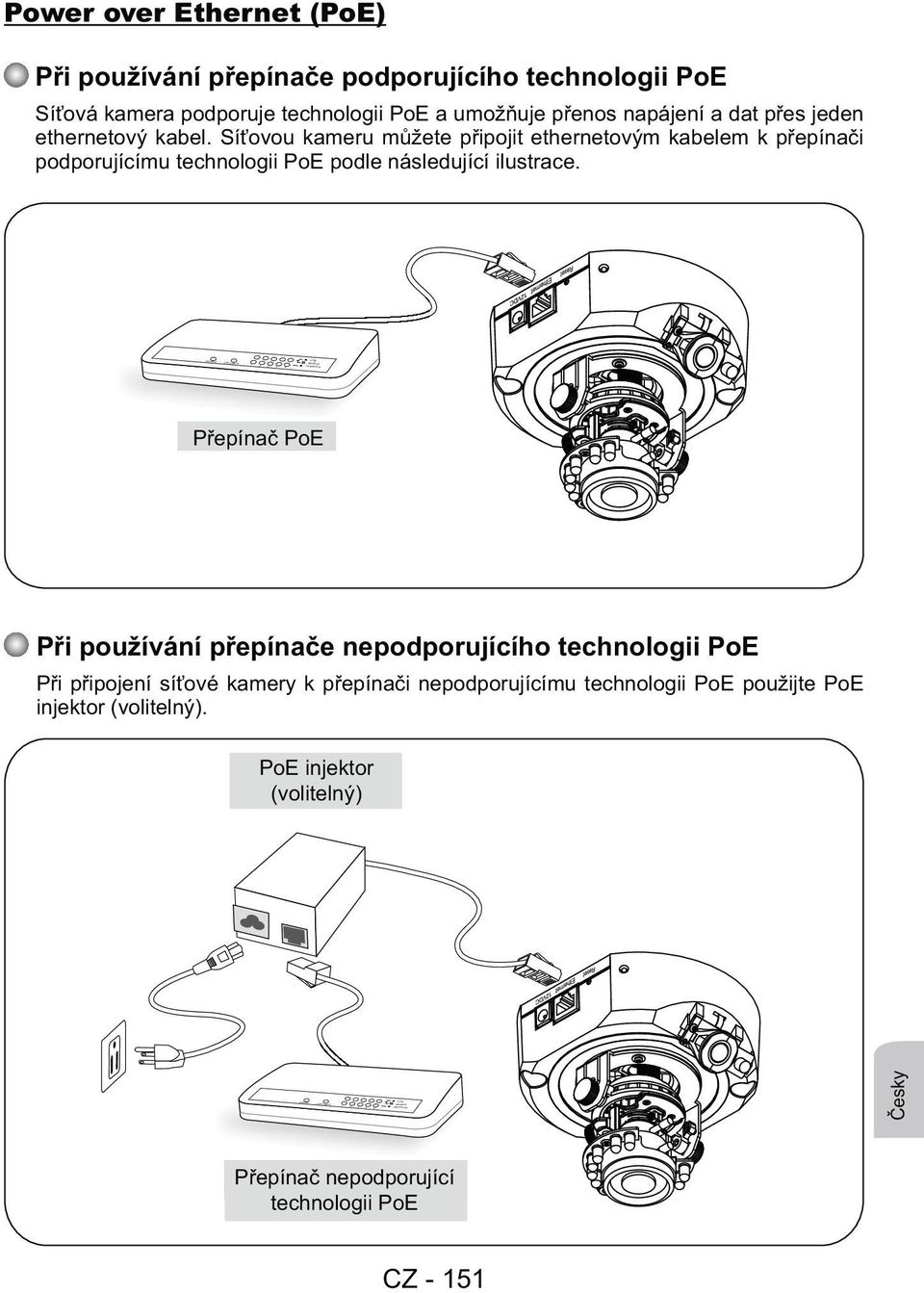

8 POWER COLLISION LINK RECEIVE PARTITION POWER COLLISION LINK RECEIVE PARTITION Power over Ethernet (PoE) Při používání přepínače podporujícího technologii PoE Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu technologii PoE podle následující ilustrace. Přepínač PoE Při používání přepínače nepodporujícího technologii PoE Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor (volitelný). PoE injektor (volitelný) Česky Přepínač nepodporující technologii PoE CZ - 151

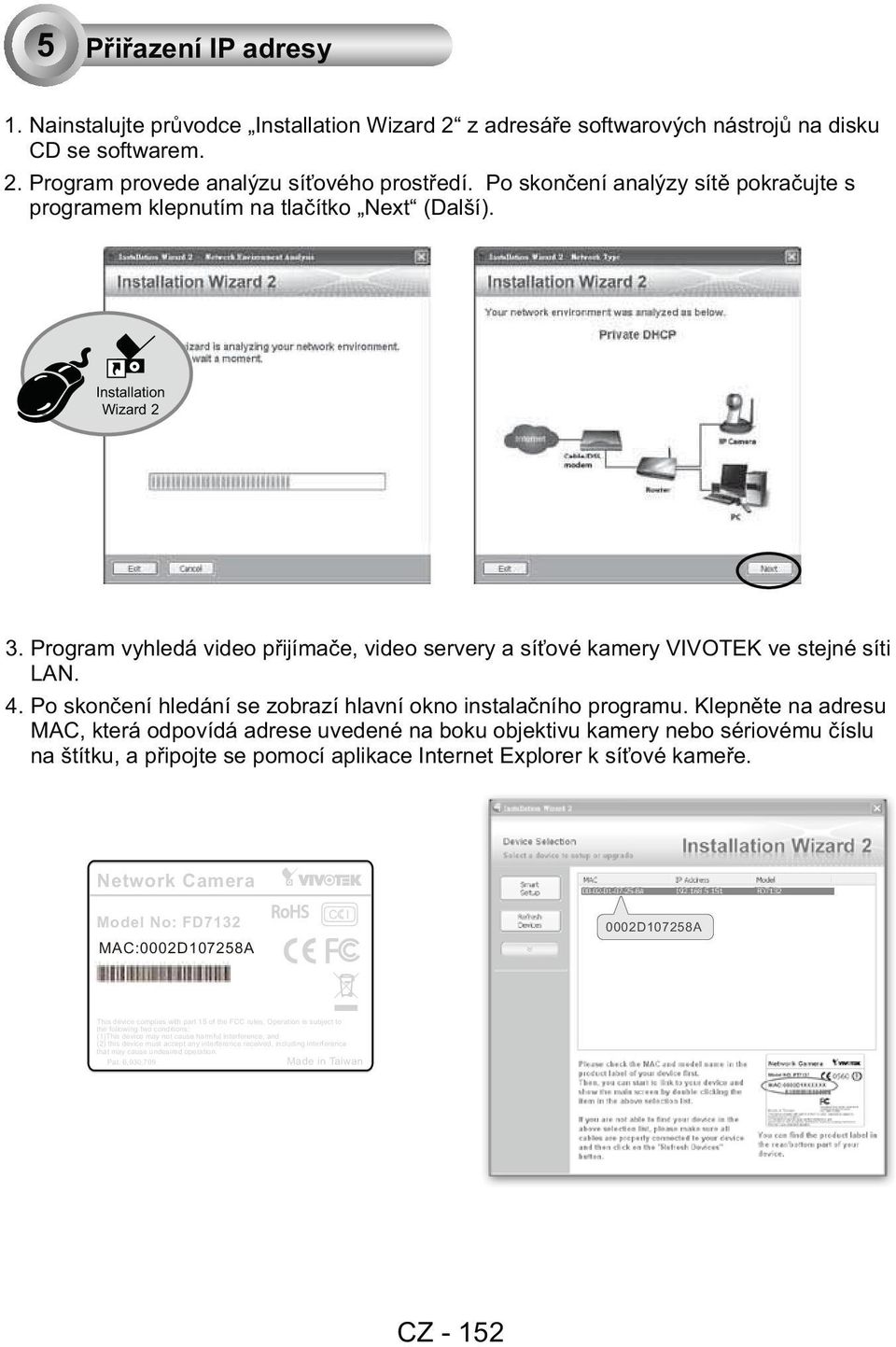

9 5 Přiřazení IP adresy 1. Nainstalujte průvodce Installation Wizard 2 z adresáře softwarových nástrojů na disku CD se softwarem. 2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem klepnutím na tlačítko Next (Další). Installation Wizard 2 3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN. 4. Po skončení hledání se zobrazí hlavní okno instalačního programu. Klepněte na adresu MAC, která odpovídá adrese uvedené na boku objektivu kamery nebo sériovému číslu na štítku, a připojte se pomocí aplikace Internet Explorer k síťové kameře. Network Camera Model No: FD7132 MAC:0002D107258A RoHS C I 0002D107258A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Pat. 6,930,709 Made in Taiwan CZ - 152

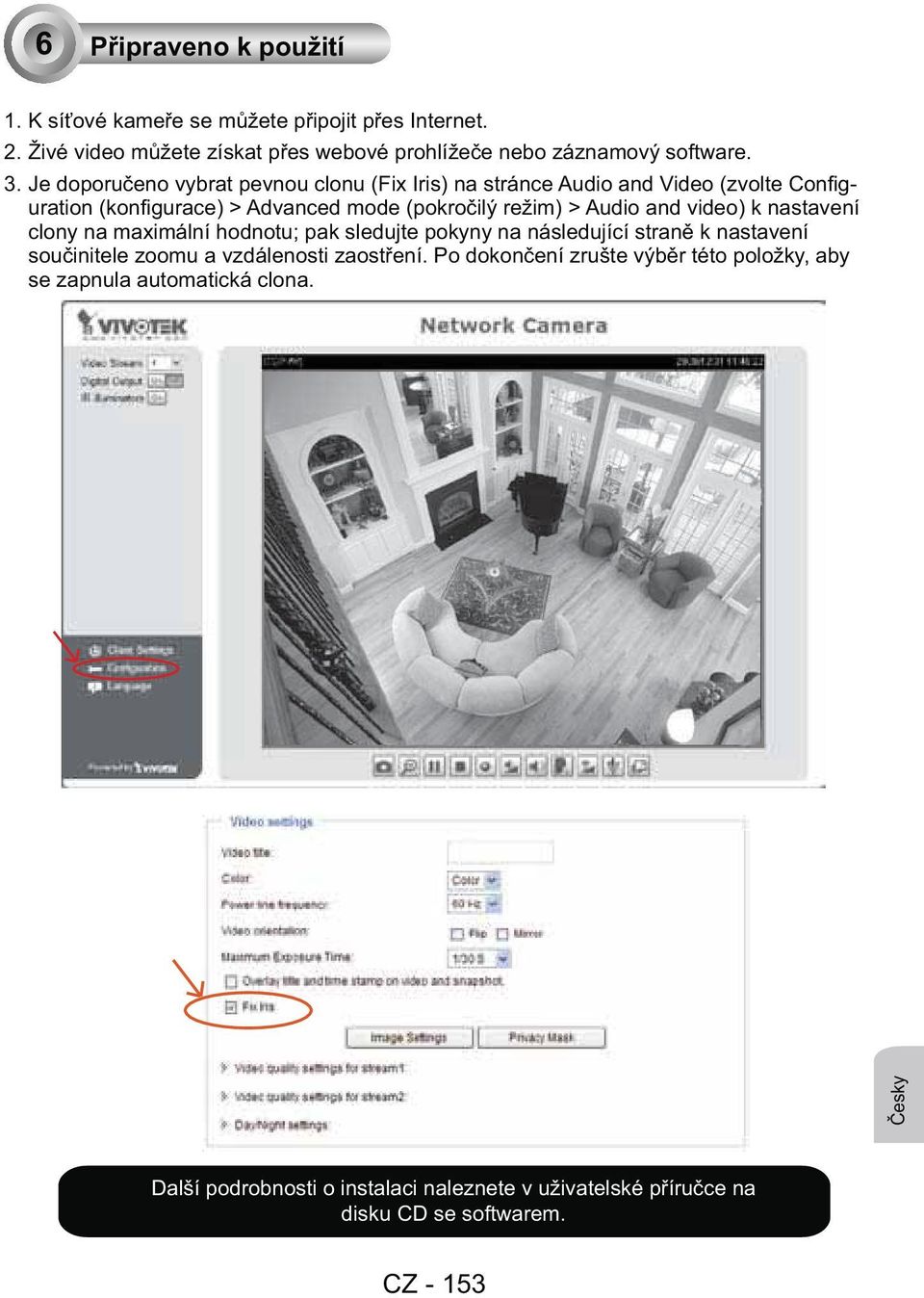

10 6 Připraveno k použití 1. K síťové kameře se můžete připojit přes Internet. 2. Živé video můžete získat přes webové prohlížeče nebo záznamový software. 3. Je doporučeno vybrat pevnou clonu (Fix Iris) na stránce Audio and Video (zvolte Configuration (konfigurace) > Advanced mode (pokročilý režim) > Audio and video) k nastavení clony na maximální hodnotu; pak sledujte pokyny na následující straně k nastavení součinitele zoomu a vzdálenosti zaostření. Po dokončení zrušte výběr této položky, aby se zapnula automatická clona. Česky Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se softwarem. CZ - 153

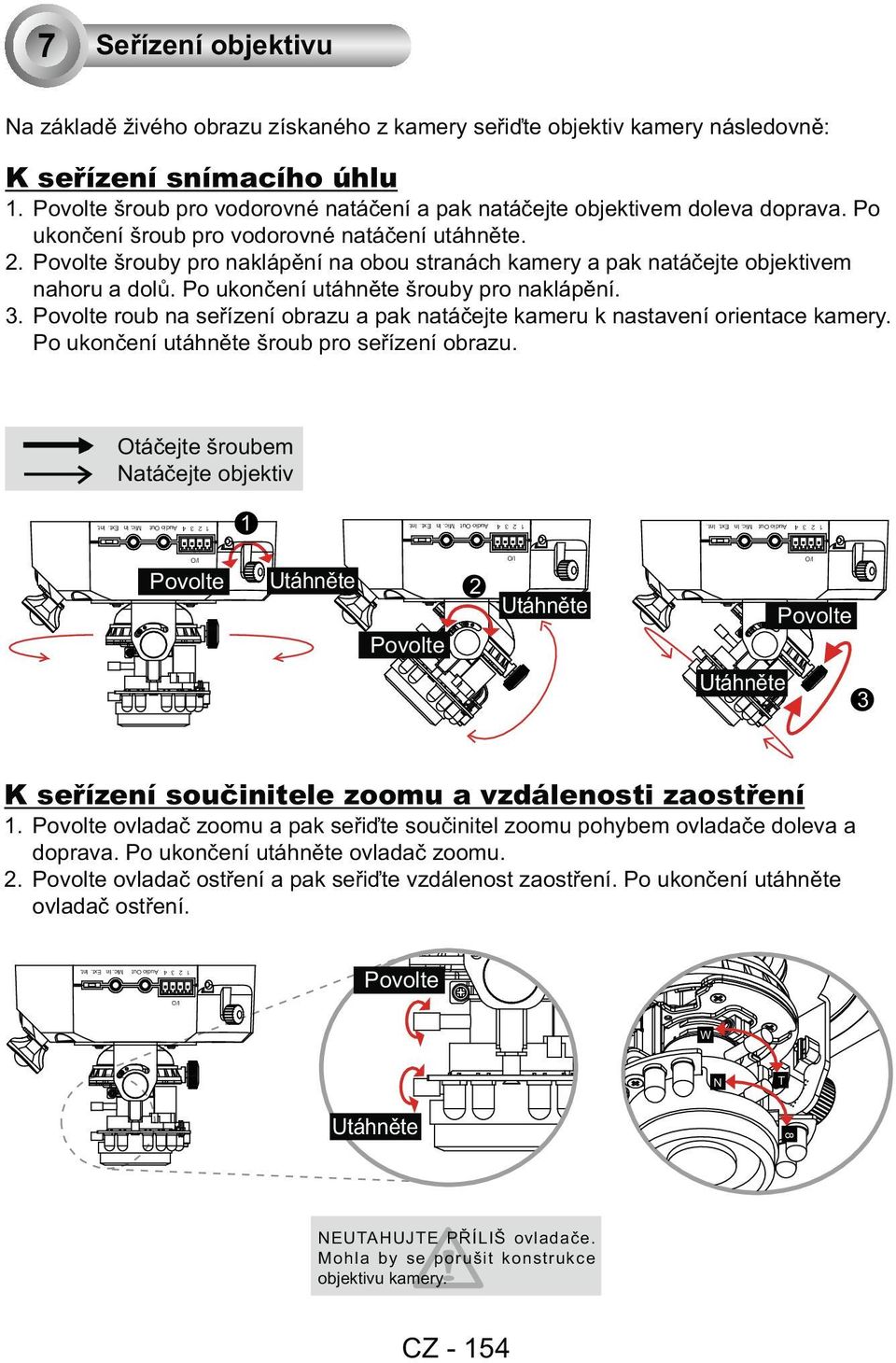

11 7 Seřízení objektivu Na základě živého obrazu získaného z kamery seřiďte objektiv kamery následovně: K seřízení snímacího úhlu 1. Povolte šroub pro vodorovné natáčení a pak natáčejte objektivem doleva doprava. Po ukončení šroub pro vodorovné natáčení utáhněte. 2. Povolte šrouby pro naklápění na obou stranách kamery a pak natáčejte objektivem nahoru a dolů. Po ukončení utáhněte šrouby pro naklápění. 3. Povolte roub na seřízení obrazu a pak natáčejte kameru k nastavení orientace kamery. Po ukončení utáhněte šroub pro seřízení obrazu. Otáčejte šroubem Natáčejte objektiv Audio Out Mic. In Ext. Int Audio Out Mic. In Ext. Int. Audio Out Mic. In Ext. Int I/O Povolte Utáhněte Povolte 2 I/O Utáhněte I/O Povolte Utáhněte 3 K seřízení součinitele zoomu a vzdálenosti zaostření 1. Povolte ovladač zoomu a pak seřiďte součinitel zoomu pohybem ovladače doleva a doprava. Po ukončení utáhněte ovladač zoomu. 2. Povolte ovladač ostření a pak seřiďte vzdálenost zaostření. Po ukončení utáhněte ovladač ostření. Audio Out Mic. In Ext. Int I/O Povolte W N T Utáhněte 8 NEUTAHUJTE PŘÍLIŠ ovladače. Mohla by se porušit konstrukce objektivu kamery. CZ - 154

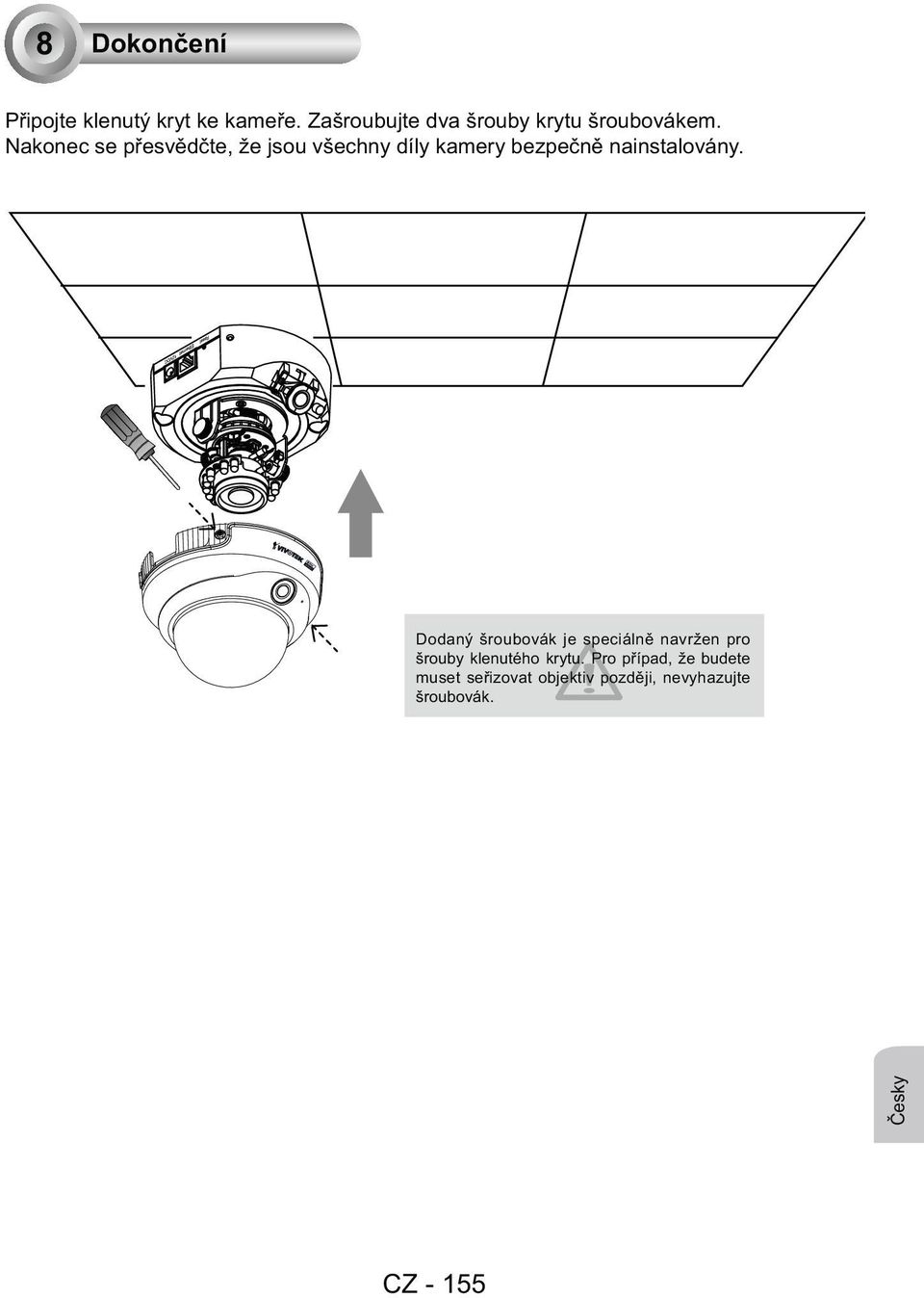

12 8 Dokončení Připojte klenutý kryt ke kameře. Zašroubujte dva šrouby krytu šroubovákem. Nakonec se přesvědčte, že jsou všechny díly kamery bezpečně nainstalovány. Dodaný šroubovák je speciálně navržen pro šrouby klenutého krytu. Pro případ, že budete muset seřizovat objektiv později, nevyhazujte šroubovák. Česky CZ - 155
