Dálkové dispečerské řízení

Transkript

1 Ochraňte včas svou investici do FVE Dálkové dispečerské řízení (dálková regulace činného a jalového výkonu (P/Q)

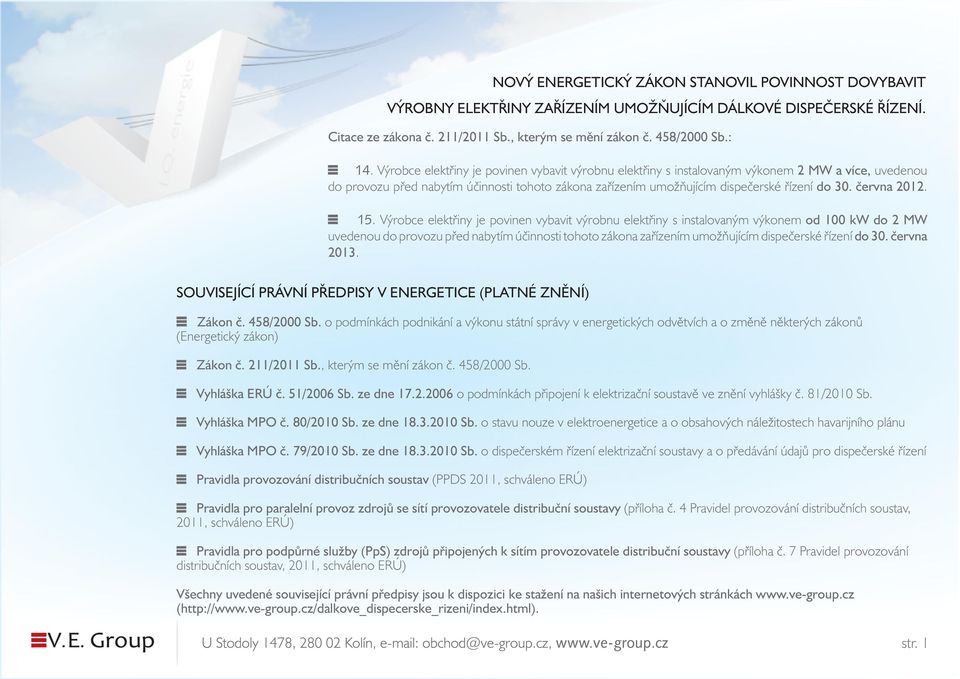

2 NOVÝ ENERGETICKÝ ZÁKON STANOVIL POVINNOST DOVYBAVIT VÝROBNY ELEKTŘINY ZAŘÍZENÍM UMOŽŇUJÍCÍM DÁLKOVÉ DISPEČERSKÉ ŘÍZENÍ. Citace ze zákona č. 211/2011 Sb., kterým se mění zákon č. 458/2000 Sb.: 14. Výrobce elektřiny je povinen vybavit výrobnu elektřiny s instalovaným výkonem 2 MW a více, uvedenou do provozu před nabytím účinnosti tohoto zákona zařízením umožňujícím dispečerské řízení do 30. června Výrobce elektřiny je povinen vybavit výrobnu elektřiny s instalovaným výkonem od 100 kw do 2 MW uvedenou do provozu před nabytím účinnosti tohoto zákona zařízením umožňujícím dispečerské řízení do 30. června SOUVISEJÍCÍ PRÁVNÍ PŘEDPISY V ENERGETICE (PLATNÉ ZNĚNÍ) Zákon č. 458/2000 Sb. o podmínkách podnikání a výkonu státní správy v energetických odvětvích a o změně některých zákonů (Energetický zákon) Zákon č. 211/2011 Sb., kterým se mění zákon č. 458/2000 Sb. Vyhláška ERÚ č. 51/2006 Sb. ze dne o podmínkách připojení k elektrizační soustavě ve znění vyhlášky č. 81/2010 Sb. Vyhláška MPO č. 80/2010 Sb. ze dne Sb. o stavu nouze v elektroenergetice a o obsahových náležitostech havarijního plánu Vyhláška MPO č. 79/2010 Sb. ze dne Sb. o dispečerském řízení elektrizační soustavy a o předávání údajů pro dispečerské řízení Pravidla provozování distribučních soustav (PPDS 2011, schváleno ERÚ) Pravidla pro paralelní provoz zdrojů se sítí provozovatele distribuční soustavy (příloha č. 4 Pravidel provozování distribučních soustav, 2011, schváleno ERÚ) Pravidla pro podpůrné služby (PpS) zdrojů připojených k sítím provozovatele distribuční soustavy (příloha č. 7 Pravidel provozování distribučních soustav, 2011, schváleno ERÚ) Všechny uvedené související právní předpisy jsou k dispozici ke stažení na našich internetových stránkách ( str. 1

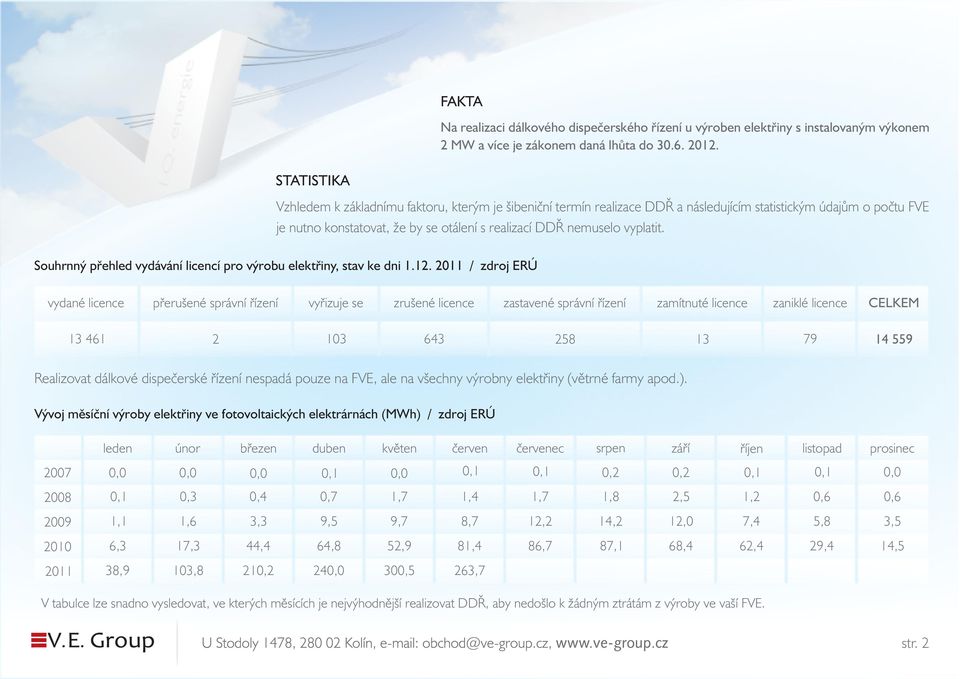

3 STATISTIKA FAKTA Na realizaci dálkového dispečerského řízení u výroben elektřiny s instalovaným výkonem 2 MW a více je zákonem daná lhůta do Vzhledem k základnímu faktoru, kterým je šibeniční termín realizace DDŘ a následujícím statistickým údajům o počtu FVE je nutno konstatovat, že by se otálení s realizací DDŘ nemuselo vyplatit. Souhrnný přehled vydávání licencí pro výrobu elektřiny, stav ke dni / zdroj ERÚ vydané licence přerušené správní řízení vyřizuje se zrušené licence zastavené správní řízení zamítnuté licence zaniklé licence CELKEM Realizovat dálkové dispečerské řízení nespadá pouze na FVE, ale na všechny výrobny elektřiny (větrné farmy apod.). Vývoj měsíční výroby elektřiny ve fotovoltaických elektrárnách (MWh) / zdroj ERÚ leden únor březen duben květen červen červenec srpen září říjen listopad prosinec 0,0 0,1 1,1 6,3 38,9 0,0 0,0 0,1 0,0 0,1 0,1 0,2 0,2 0,1 0,1 0,0 0,3 1,6 17,3 103,8 0,4 3,3 44,4 210,2 0,7 9,5 64,8 240,0 1,7 9,7 52,9 300,5 1,4 8,7 81,4 263,7 1,7 12,2 86,7 1,8 14,2 87,1 2,5 12,0 68,4 1,2 7,4 62,4 0,6 5,8 29,4 0,6 3,5 14,5 V tabulce lze snadno vysledovat, ve kterých měsících je nejvýhodnější realizovat DDŘ, aby nedošlo k žádným ztrátám z výroby ve vaší FVE. str. 2

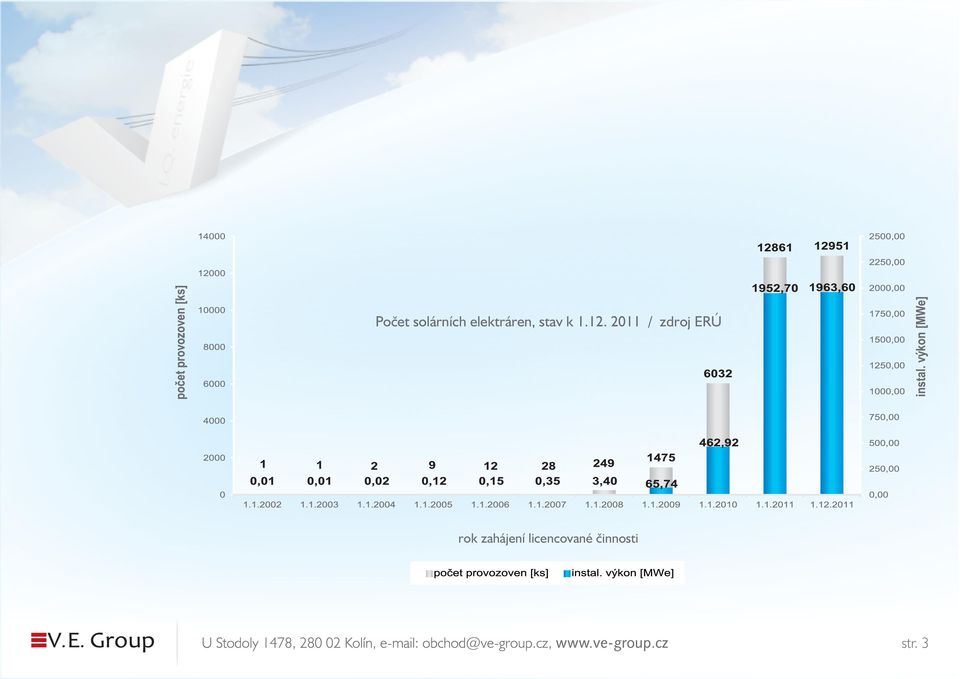

4 Počet solárních elektráren, stav k / zdroj ERÚ rok zahájení licencované činnosti str. 3

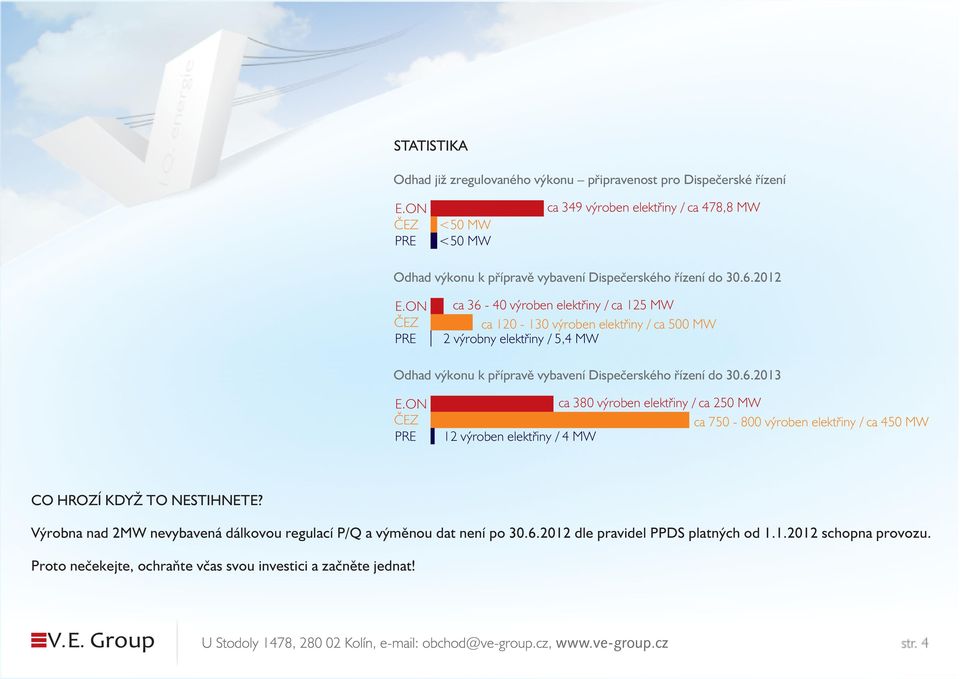

5 STATISTIKA Odhad již zregulovaného výkonu připravenost pro Dispečerské řízení E.ON ČEZ PRE <50 MW <50 MW ca 349 výroben elektřiny / ca 478,8 MW Odhad výkonu k přípravě vybavení Dispečerského řízení do E.ON ČEZ PRE ca výroben elektřiny / ca 125 MW ca výroben elektřiny / ca 500 MW 2 výrobny elektřiny / 5,4 MW Odhad výkonu k přípravě vybavení Dispečerského řízení do E.ON ČEZ PRE ca 380 výroben elektřiny / ca 250 MW ca výroben elektřiny / ca 450 MW 12 výroben elektřiny / 4 MW CO HROZÍ KDYŽ TO NESTIHNETE? Výrobna nad 2MW nevybavená dálkovou regulací P/Q a výměnou dat není po dle pravidel PPDS platných od schopna provozu. Proto nečekejte, ochraňte včas svou investici a začněte jednat!

6 (7.6.) Pokud se cos φ CO VÁM HROZÍ KDYŽ NEDODRŽÍTE ÚČINÍK BEZ PŘEDCHOZÍ DOHODY S PDS? Citace z Cenového rozhodnutí Energetického regulačního úřadu č. 5/2011 ze dne 21. listopadu 2011, kterým se stanovují ceny regulovaných služeb souvisejících s dodávkou elektřiny pohybuje v mezích 0,95 1,00, neplatí zákazník žádnou cenovou přirážku. Pokud je vypočtený účiník podle naměřených hodnot menší než 0,95, platí zákazník provozovateli distribuční soustavy cenovou přirážku stanovenou takto: Rozsah tg φ kvarh / kwh Účiník cos φ Přirážka v % 0,311-0,346 0,95-0,347-0,379 0,94 1,12 0,380-0,410 0,93 2,26 0,411-0,440 0,92 3,43 0,441-0,470 0,91 4,63 0,471-0,498 0,90 5,85 0,499-0,526 0,89 7,10 0,527-0,553 0,88 8,37 0,554-0,580 0,87 9,68 0,581-0,606 0,86 11,02 0,607-0,632 0,85 12,38 0,633-0,659 0,84 13,79 0,660-0,685 0,83 15,22 0,686-0,710 0,82 16,69 0,711-0,736 0,81 18,19 0,737-0,763 0,80 19,74 Rozsah tg φ kvarh / kwh Účiník cos φ Přirážka v % 0,764-0,789 0,79 21,32 0,790-0,815 0,78 22,94 0,816-0,841 0,77 24,61 0,842-0,868 0,76 26,32 0,869-0,895 0,75 28,07 0,896-0,922 0,74 29,87 0,923-0,949 0,73 31,72 0,950-0,977 0,72 33,63 0,978-1,007 0,71 35,58 1,008-1,034 0,70 1,035-1,063 0,69 1,064-1,092 0,68 1,093-1,123 0,67 1,124-1,153 0,66 1,154-1,185 0,65 37,59 39,66 41,80 43,99 46,25 48,58 Rozsah tg φ kvarh / kwh Účiník cos φ 1,217-1,249 0,63 1,250-1,281 0,62 1,282-1,316 0,61 1,317-1,350 0,60 1,351-1,386 0,59 1,387-1,423 0,58 1,424-1,460 0,57 1,461-1,494 0,56 1,495-1,532 0,55 1,533-1,579 0,54 1,580-1,620 0,53 1,621-1,663 0,52 1,664-1,709 0,51 1,710-1,755 0,50 vyšší než nižší než Přirážka v % 53,47 56,03 58,67 61,40 64,23 67,15 70,18 73,31 76,56 79,92 83,42 87,05 90,82 94,70 1,186-1,216 0,64 50,99 1,755 < < 0,50 100,00 str. 5

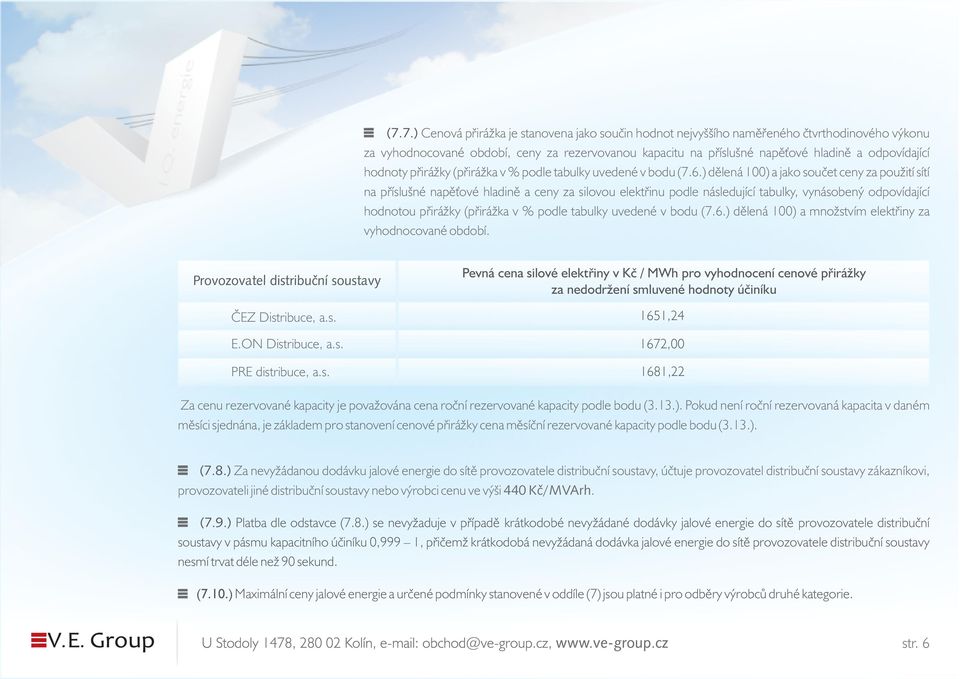

7 (7.7.) Cenová přirážka je stanovena jako součin hodnot nejvyššího naměřeného čtvrthodinového výkonu za vyhodnocované období, ceny za rezervovanou kapacitu na příslušné napěťové hladině a odpovídající hodnoty přirážky (přirážka v % podle tabulky uvedené v bodu (7.6.) dělená 100) a jako součet ceny za použití sítí na příslušné napěťové hladině a ceny za silovou elektřinu podle následující tabulky, vynásobený odpovídající hodnotou přirážky (přirážka v % podle tabulky uvedené v bodu (7.6.) dělená 100) a množstvím elektřiny za vyhodnocované období. Provozovatel distribuční soustavy Pevná cena silové elektřiny v Kč / MWh pro vyhodnocení cenové přirážky za nedodržení smluvené hodnoty účiníku ČEZ Distribuce, a.s. 1651,24 E.ON Distribuce, a.s. 1672,00 PRE distribuce, a.s. 1681,22 Za cenu rezervované kapacity je považována cena roční rezervované kapacity podle bodu (3.13.). Pokud není roční rezervovaná kapacita v daném měsíci sjednána, je základem pro stanovení cenové přirážky cena měsíční rezervované kapacity podle bodu (3.13.). (7.8.) Za nevyžádanou dodávku jalové energie do sítě provozovatele distribuční soustavy, účtuje provozovatel distribuční soustavy zákazníkovi, provozovateli jiné distribuční soustavy nebo výrobci cenu ve výši 440 Kč/MVArh. (7.9.) Platba dle odstavce (7.8.) se nevyžaduje v případě krátkodobé nevyžádané dodávky jalové energie do sítě provozovatele distribuční soustavy v pásmu kapacitního účiníku 0,999 1, přičemž krátkodobá nevyžádaná dodávka jalové energie do sítě provozovatele distribuční soustavy nesmí trvat déle než 90 sekund. (7.10.) Maximální ceny jalové energie a určené podmínky stanovené v oddíle (7) jsou platné i pro odběry výrobců druhé kategorie. str. 6

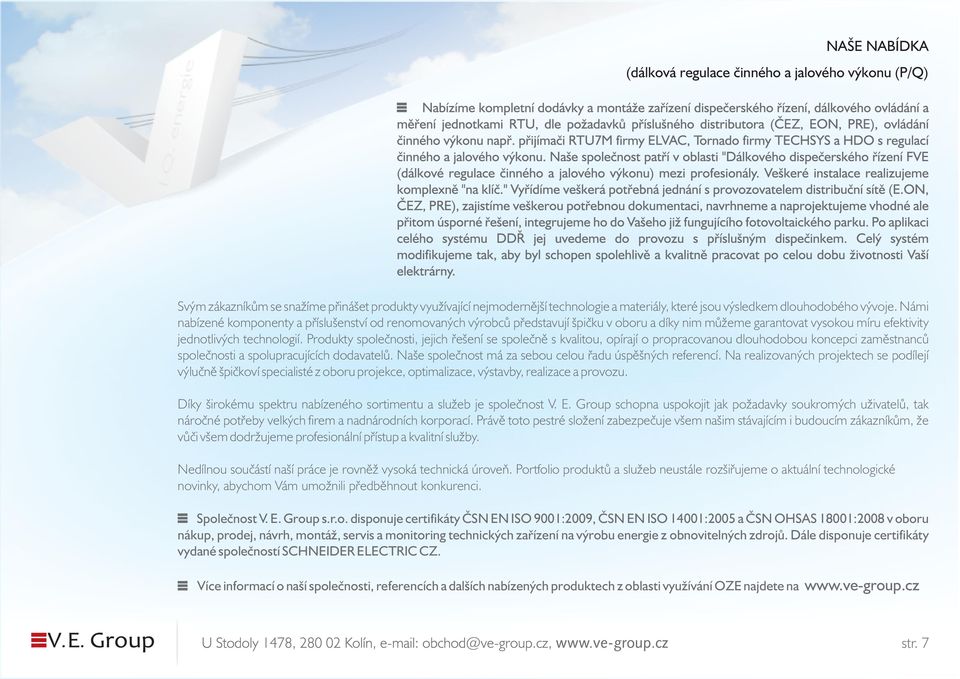

8 NAŠE NABÍDKA (dálková regulace činného a jalového výkonu (P/Q) Svým zákazníkům se snažíme přinášet produkty využívající nejmodernější technologie a materiály, které jsou výsledkem dlouhodobého vývoje. Námi nabízené komponenty a příslušenství od renomovaných výrobců představují špičku v oboru a díky nim můžeme garantovat vysokou míru efektivity jednotlivých technologií. Produkty společnosti, jejich řešení se společně s kvalitou, opírají o propracovanou dlouhodobou koncepci zaměstnanců společnosti a spolupracujících dodavatelů. Naše společnost má za sebou celou řadu úspěšných referencí. Na realizovaných projektech se podílejí výlučně špičkoví specialisté z oboru projekce, optimalizace, výstavby, realizace a provozu. Díky širokému spektru nabízeného sortimentu a služeb je společnost V. E. Group schopna uspokojit jak požadavky soukromých uživatelů, tak náročné potřeby velkých firem a nadnárodních korporací. Právě toto pestré složení zabezpečuje všem našim stávajícím i budoucím zákazníkům, že vůči všem dodržujeme profesionální přístup a kvalitní služby. Nedílnou součástí naší práce je rovněž vysoká technická úroveň. Portfolio produktů a služeb neustále rozšiřujeme o aktuální technologické novinky, abychom Vám umožnili předběhnout konkurenci. Společnost V. E. Group s.r.o. disponuje certifikáty ČSN EN ISO 9001:2009, ČSN EN ISO 14001:2005 a ČSN OHSAS 18001:2008 v oboru nákup, prodej, návrh, montáž, servis a monitoring technických zařízení na výrobu energie z obnovitelných zdrojů. Dále disponuje certifikáty vydané společností SCHNEIDER ELECTRIC CZ. Více informací o naší společnosti, referencích a dalších nabízených produktech z oblasti využívání OZE najdete na str. 7

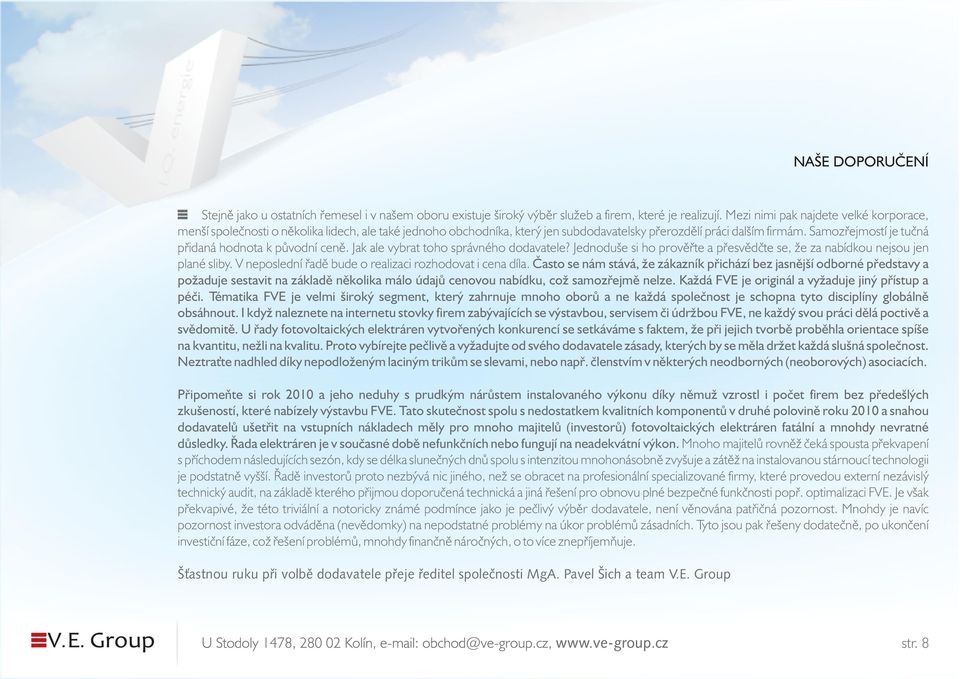

9 NAŠE DOPORUČENÍ Stejně jako u ostatních řemesel i v našem oboru existuje široký výběr služeb a firem, které je realizují. Mezi nimi pak najdete velké korporace, menší společnosti o několika lidech, ale také jednoho obchodníka, který jen subdodavatelsky přerozdělí práci dalším firmám. Samozřejmostí je tučná přidaná hodnota k původní ceně. Jak ale vybrat toho správného dodavatele? Jednoduše si ho prověřte a přesvědčte se, že za nabídkou nejsou jen plané sliby. V neposlední řadě bude o realizaci rozhodovat i cena díla. Často se nám stává, že zákazník přichází bez jasnější odborné představy a požaduje sestavit na základě několika málo údajů cenovou nabídku, což samozřejmě nelze. Každá FVE je originál a vyžaduje jiný přístup a péči. Tématika FVE je velmi široký segment, který zahrnuje mnoho oborů a ne každá společnost je schopna tyto disciplíny globálně obsáhnout. I když naleznete na internetu stovky firem zabývajících se výstavbou, servisem či údržbou FVE, ne každý svou práci dělá poctivě a svědomitě. U řady fotovoltaických elektráren vytvořených konkurencí se setkáváme s faktem, že při jejich tvorbě proběhla orientace spíše na kvantitu, nežli na kvalitu. Proto vybírejte pečlivě a vyžadujte od svého dodavatele zásady, kterých by se měla držet každá slušná společnost. Neztraťte nadhled díky nepodloženým laciným trikům se slevami, nebo např. členstvím v některých neodborných (neoborových) asociacích. Připomeňte si rok 2010 a jeho neduhy s prudkým nárůstem instalovaného výkonu díky němuž vzrostl i počet firem bez předešlých zkušeností, které nabízely výstavbu FVE. Tato skutečnost spolu s nedostatkem kvalitních komponentů v druhé polovině roku 2010 a snahou dodavatelů ušetřit na vstupních nákladech měly pro mnoho majitelů (investorů) fotovoltaických elektráren fatální a mnohdy nevratné důsledky. Řada elektráren je v současné době nefunkčních nebo fungují na neadekvátní výkon. Mnoho majitelů rovněž čeká spousta překvapení s příchodem následujících sezón, kdy se délka slunečných dnů spolu s intenzitou mnohonásobně zvyšuje a zátěž na instalovanou stárnoucí technologii je podstatně vyšší. Řadě investorů proto nezbývá nic jiného, než se obracet na profesionální specializované firmy, které provedou externí nezávislý technický audit, na základě kterého přijmou doporučená technická a jiná řešení pro obnovu plné bezpečné funkčnosti popř. optimalizaci FVE. Je však překvapivé, že této triviální a notoricky známé podmínce jako je pečlivý výběr dodavatele, není věnována patřičná pozornost. Mnohdy je navíc pozornost investora odváděna (nevědomky) na nepodstatné problémy na úkor problémů zásadních. Tyto jsou pak řešeny dodatečně, po ukončení investiční fáze, což řešení problémů, mnohdy finančně náročných, o to více znepříjemňuje. Šťastnou ruku při volbě dodavatele přeje ředitel společnosti MgA. Pavel Šich a team V.E. Group str. 8

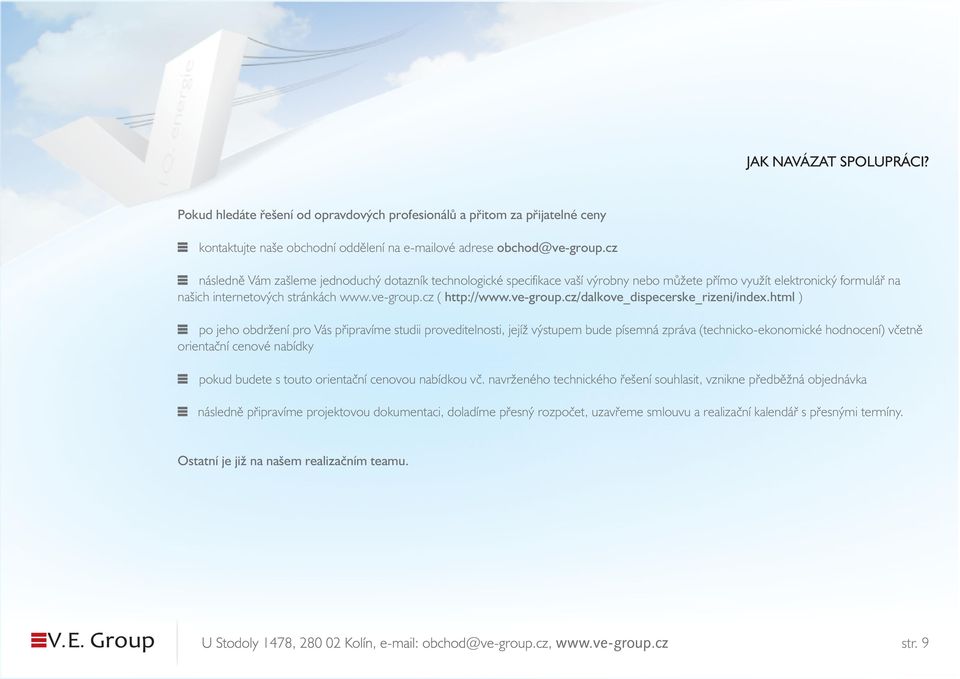

10 JAK NAVÁZAT SPOLUPRÁCI? Pokud hledáte řešení od opravdových profesionálů a přitom za přijatelné ceny kontaktujte naše obchodní oddělení na ové adrese obchod@ve-group.cz následně Vám zašleme jednoduchý dotazník technologické specifikace vaší výrobny nebo můžete přímo využít elektronický formulář na našich internetových stránkách ( ) po jeho obdržení pro Vás připravíme studii proveditelnosti, jejíž výstupem bude písemná zpráva (technicko-ekonomické hodnocení) včetně orientační cenové nabídky pokud budete s touto orientační cenovou nabídkou vč. navrženého technického řešení souhlasit, vznikne předběžná objednávka následně připravíme projektovou dokumentaci, doladíme přesný rozpočet, uzavřeme smlouvu a realizační kalendář s přesnými termíny. Ostatní je již na našem realizačním teamu. str. 9

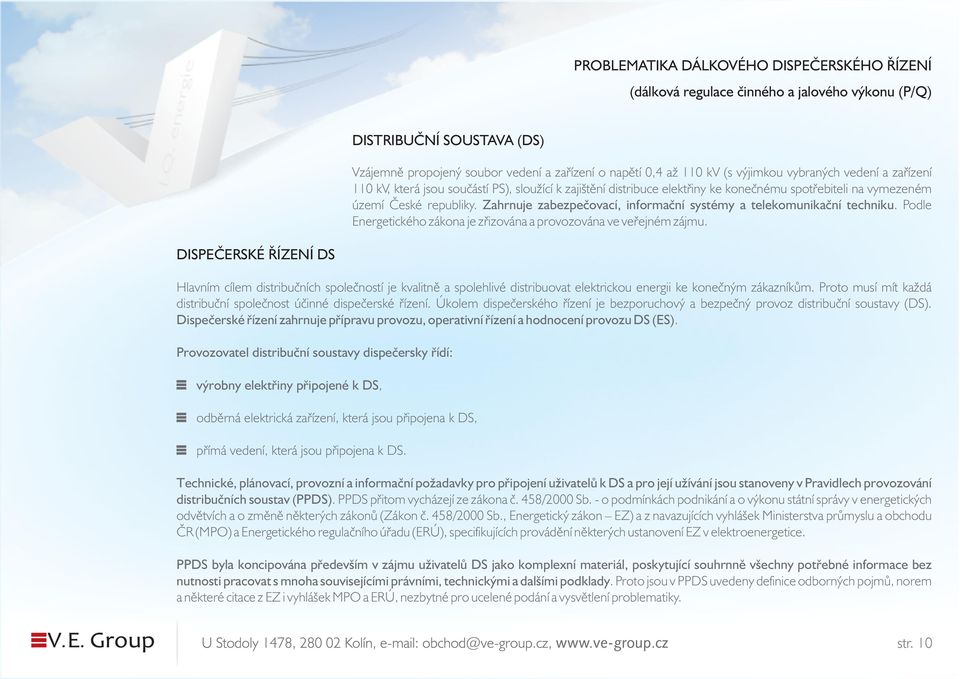

11 PROBLEMATIKA DÁLKOVÉHO DISPEČERSKÉHO ŘÍZENÍ (dálková regulace činného a jalového výkonu (P/Q) DISTRIBUČNÍ SOUSTAVA (DS) Vzájemně propojený soubor vedení a zařízení o napětí 0,4 až 110 kv (s výjimkou vybraných vedení a zařízení 110 kv, která jsou součástí PS), sloužící k zajištění distribuce elektřiny ke konečnému spotřebiteli na vymezeném území České republiky. Zahrnuje zabezpečovací, informační systémy a telekomunikační techniku. Podle Energetického zákona je zřizována a provozována ve veřejném zájmu. DISPEČERSKÉ ŘÍZENÍ DS Hlavním cílem distribučních společností je kvalitně a spolehlivé distribuovat elektrickou energii ke konečným zákazníkům. Proto musí mít každá distribuční společnost účinné dispečerské řízení. Úkolem dispečerského řízení je bezporuchový a bezpečný provoz distribuční soustavy (DS). Dispečerské řízení zahrnuje přípravu provozu, operativní řízení a hodnocení provozu DS (ES). Provozovatel distribuční soustavy dispečersky řídí: výrobny elektřiny připojené k DS, odběrná elektrická zařízení, která jsou připojena k DS, přímá vedení, která jsou připojena k DS. Technické, plánovací, provozní a informační požadavky pro připojení uživatelů k DS a pro její užívání jsou stanoveny v Pravidlech provozování distribučních soustav (PPDS). PPDS přitom vycházejí ze zákona č. 458/2000 Sb. - o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (Zákon č. 458/2000 Sb., Energetický zákon EZ) a z navazujících vyhlášek Ministerstva průmyslu a obchodu ČR (MPO) a Energetického regulačního úřadu (ERÚ), specifikujících provádění některých ustanovení EZ v elektroenergetice. PPDS byla koncipována především v zájmu uživatelů DS jako komplexní materiál, poskytující souhrnně všechny potřebné informace bez nutnosti pracovat s mnoha souvisejícími právními, technickými a dalšími podklady. Proto jsou v PPDS uvedeny definice odborných pojmů, norem a některé citace z EZ i vyhlášek MPO a ERÚ, nezbytné pro ucelené podání a vysvětlení problematiky. str. 10

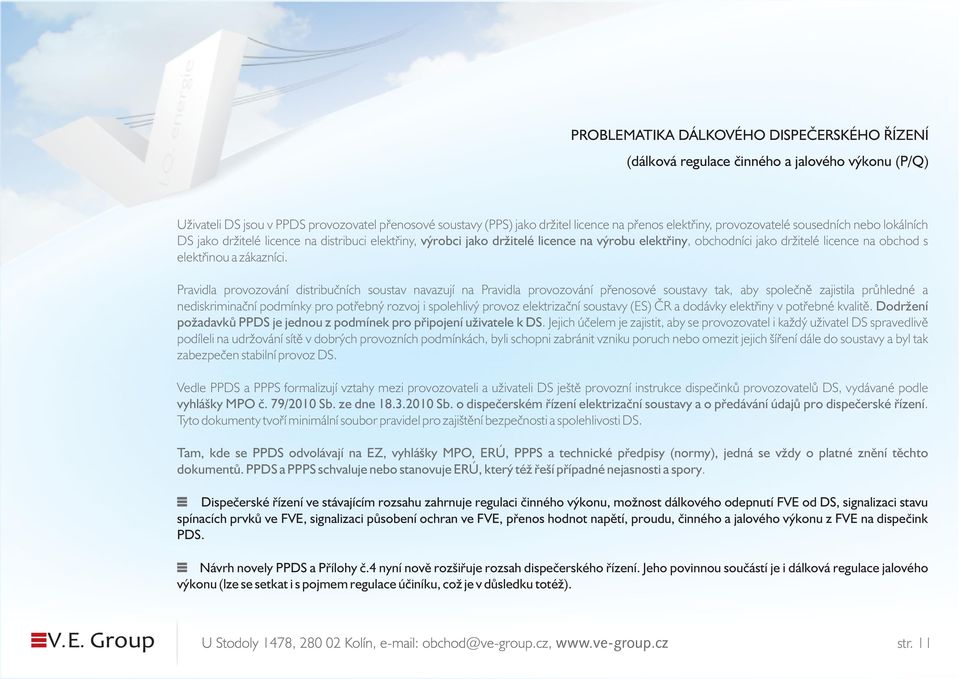

12 PROBLEMATIKA DÁLKOVÉHO DISPEČERSKÉHO ŘÍZENÍ (dálková regulace činného a jalového výkonu (P/Q) Uživateli DS jsou v PPDS provozovatel přenosové soustavy (PPS) jako držitel licence na přenos elektřiny, provozovatelé sousedních nebo lokálních DS jako držitelé licence na distribuci elektřiny, výrobci jako držitelé licence na výrobu elektřiny, obchodníci jako držitelé licence na obchod s elektřinou a zákazníci. Pravidla provozování distribučních soustav navazují na Pravidla provozování přenosové soustavy tak, aby společně zajistila průhledné a nediskriminační podmínky pro potřebný rozvoj i spolehlivý provoz elektrizační soustavy (ES) ČR a dodávky elektřiny v potřebné kvalitě. Dodržení požadavků PPDS je jednou z podmínek pro připojení uživatele k DS. Jejich účelem je zajistit, aby se provozovatel i každý uživatel DS spravedlivě podíleli na udržování sítě v dobrých provozních podmínkách, byli schopni zabránit vzniku poruch nebo omezit jejich šíření dále do soustavy a byl tak zabezpečen stabilní provoz DS. Vedle PPDS a PPPS formalizují vztahy mezi provozovateli a uživateli DS ještě provozní instrukce dispečinků provozovatelů DS, vydávané podle vyhlášky MPO č. 79/2010 Sb. ze dne Sb. o dispečerském řízení elektrizační soustavy a o předávání údajů pro dispečerské řízení. Tyto dokumenty tvoří minimální soubor pravidel pro zajištění bezpečnosti a spolehlivosti DS. Tam, kde se PPDS odvolávají na EZ, vyhlášky MPO, ERÚ, PPPS a technické předpisy (normy), jedná se vždy o platné znění těchto dokumentů. PPDS a PPPS schvaluje nebo stanovuje ERÚ, který též řeší případné nejasnosti a spory. Dispečerské řízení ve stávajícím rozsahu zahrnuje regulaci činného výkonu, možnost dálkového odepnutí FVE od DS, signalizaci stavu spínacích prvků ve FVE, signalizaci působení ochran ve FVE, přenos hodnot napětí, proudu, činného a jalového výkonu z FVE na dispečink PDS. Návrh novely PPDS a Přílohy č.4 nyní nově rozšiřuje rozsah dispečerského řízení. Jeho povinnou součástí je i dálková regulace jalového výkonu (lze se setkat i s pojmem regulace účiníku, což je v důsledku totéž). str. 11

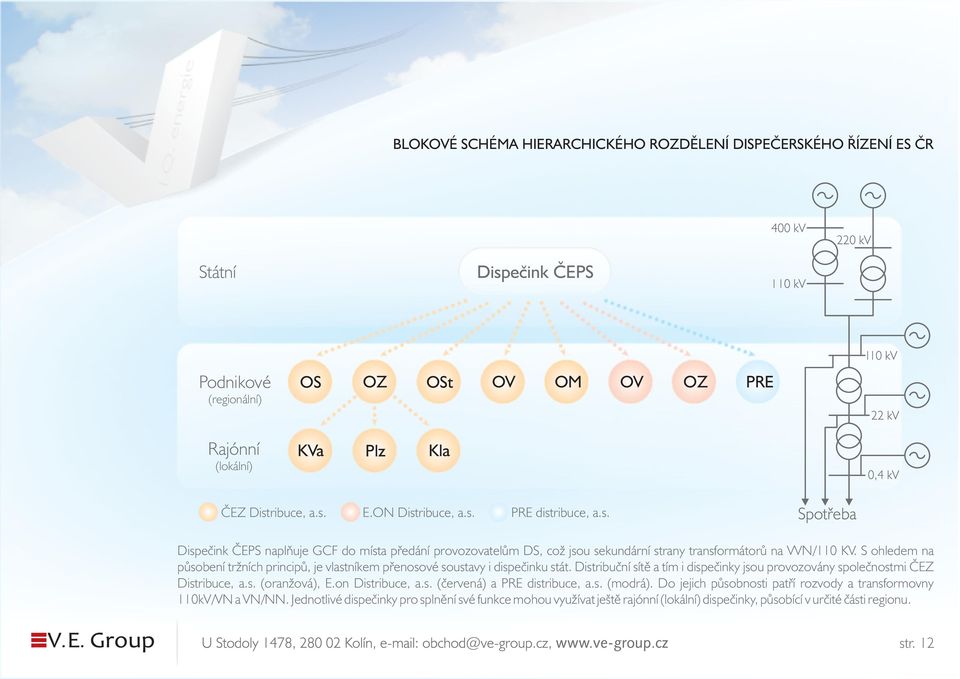

13 BLOKOVÉ SCHÉMA HIERARCHICKÉHO ROZDĚLENÍ DISPEČERSKÉHO ŘÍZENÍ ES ČR Státní Dispečink ČEPS Podnikové (regionální) OS OZ OSt OV OM OV OZ PRE Rajónní (lokální) KVa Plz Kla ČEZ Distribuce, a.s. E.ON Distribuce, a.s. PRE distribuce, a.s. Dispečink ČEPS naplňuje GCF do místa předání provozovatelům DS, což jsou sekundární strany transformátorů na VVN/110 KV. S ohledem na působení tržních principů, je vlastníkem přenosové soustavy i dispečinku stát. Distribuční sítě a tím i dispečinky jsou provozovány společnostmi ČEZ Distribuce, a.s. (oranžová), E.on Distribuce, a.s. (červená) a PRE distribuce, a.s. (modrá). Do jejich působnosti patří rozvody a transformovny 110kV/VN a VN/NN. Jednotlivé dispečinky pro splnění své funkce mohou využívat ještě rajónní (lokální) dispečinky, působící v určité části regionu. str. 12

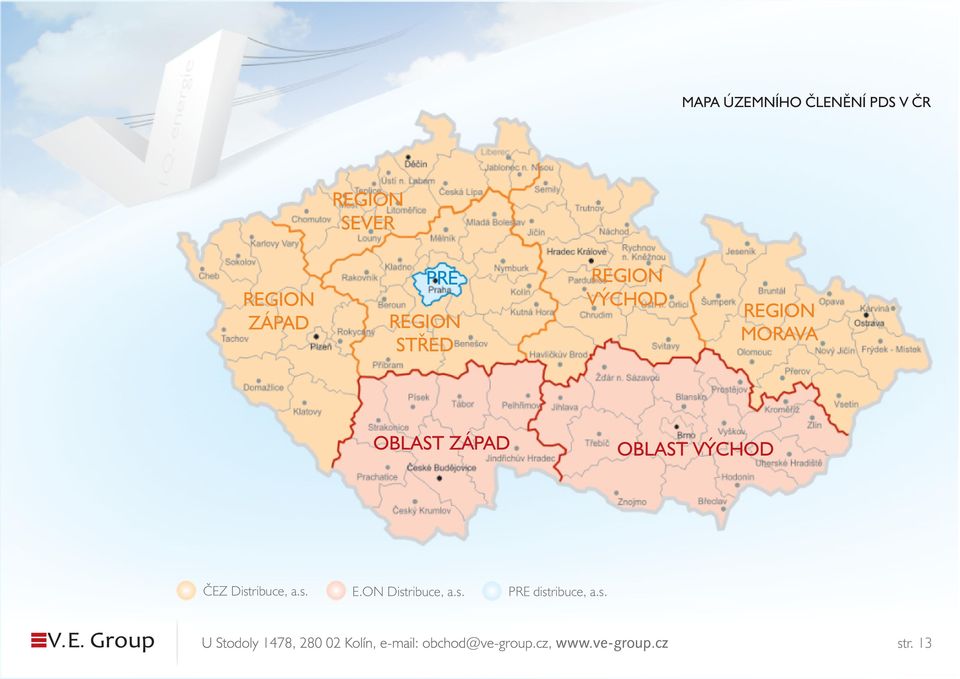

14 MAPA ÚZEMNÍHO ČLENĚNÍ PDS V ČR REGION SEVER REGION ZÁPAD PRE REGION STŘED REGION VÝCHOD REGION MORAVA OBLAST ZÁPAD OBLAST VÝCHOD ČEZ Distribuce, a.s. E.ON Distribuce, a.s. PRE distribuce, a.s. str. 13

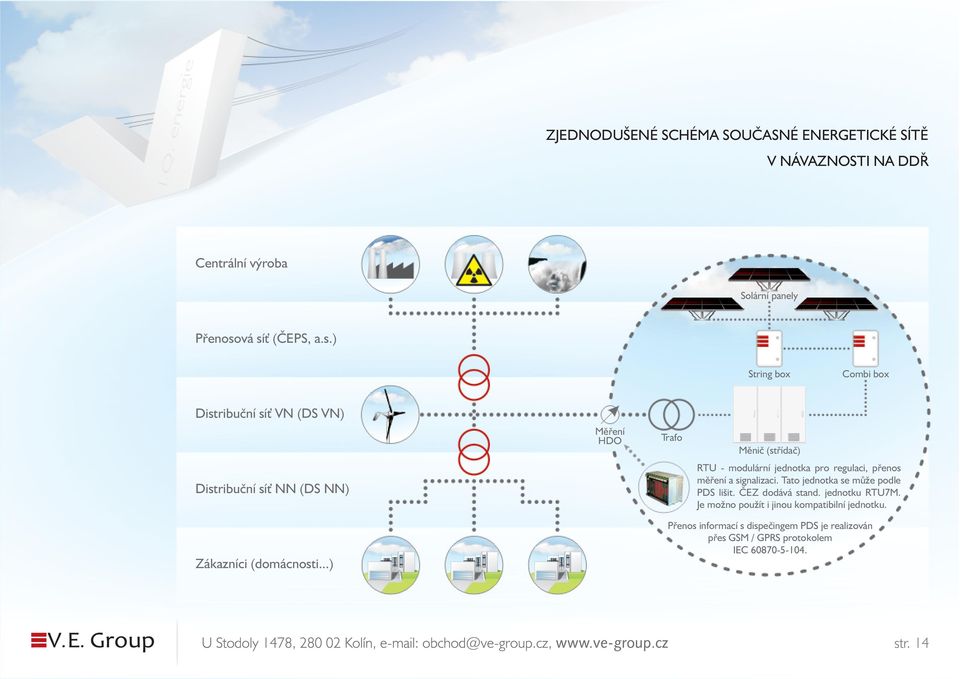

15 ZJEDNODUŠENÉ SCHÉMA SOUČASNÉ ENERGETICKÉ SÍTĚ V NÁVAZNOSTI NA DDŘ Centrální výroba Solární panely Přenosová síť (ČEPS, a.s.) String box Combi box Distribuční síť VN (DS VN) Distribuční síť NN (DS NN) Měření HDO Trafo Měnič (střídač) RTU - modulární jednotka pro regulaci, přenos měření a signalizaci. Tato jednotka se může podle PDS lišit. ČEZ dodává stand. jednotku RTU7M. Je možno použít i jinou kompatibilní jednotku. Zákazníci (domácnosti...) Přenos informací s dispečingem PDS je realizován přes GSM / GPRS protokolem IEC str. 14

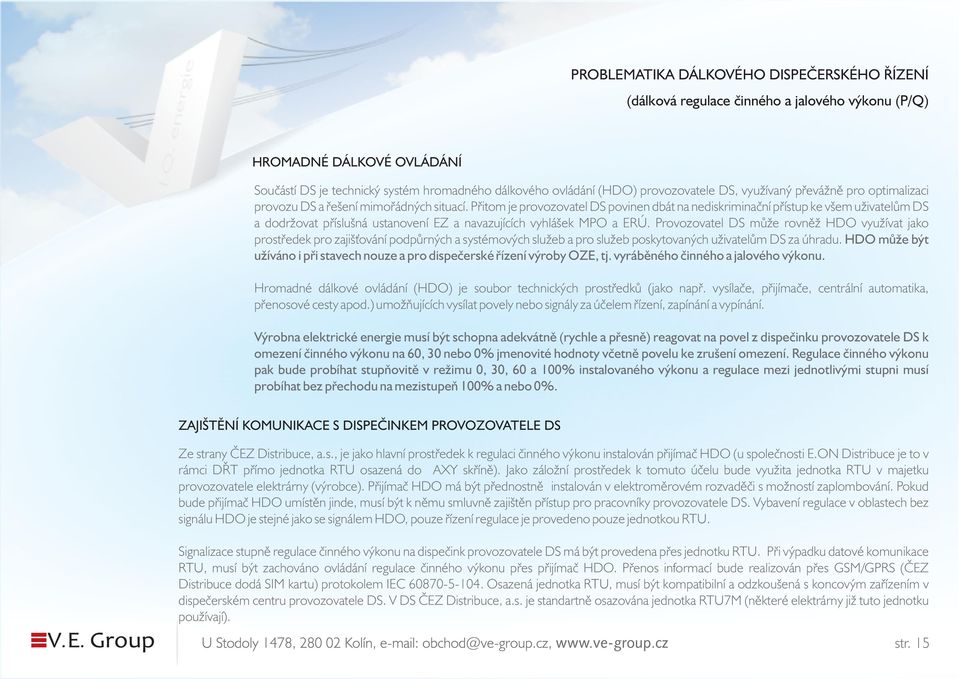

16 PROBLEMATIKA DÁLKOVÉHO DISPEČERSKÉHO ŘÍZENÍ (dálková regulace činného a jalového výkonu (P/Q) HROMADNÉ DÁLKOVÉ OVLÁDÁNÍ Součástí DS je technický systém hromadného dálkového ovládání (HDO) provozovatele DS, využívaný převážně pro optimalizaci provozu DS a řešení mimořádných situací. Přitom je provozovatel DS povinen dbát na nediskriminační přístup ke všem uživatelům DS a dodržovat příslušná ustanovení EZ a navazujících vyhlášek MPO a ERÚ. Provozovatel DS může rovněž HDO využívat jako prostředek pro zajišťování podpůrných a systémových služeb a pro služeb poskytovaných uživatelům DS za úhradu. HDO může být užíváno i při stavech nouze a pro dispečerské řízení výroby OZE, tj. vyráběného činného a jalového výkonu. Hromadné dálkové ovládání (HDO) je soubor technických prostředků (jako např. vysílače, přijímače, centrální automatika, přenosové cesty apod.) umožňujících vysílat povely nebo signály za účelem řízení, zapínání a vypínání. Výrobna elektrické energie musí být schopna adekvátně (rychle a přesně) reagovat na povel z dispečinku provozovatele DS k omezení činného výkonu na 60, 30 nebo 0% jmenovité hodnoty včetně povelu ke zrušení omezení. Regulace činného výkonu pak bude probíhat stupňovitě v režimu 0, 30, 60 a 100% instalovaného výkonu a regulace mezi jednotlivými stupni musí probíhat bez přechodu na mezistupeň 100% a nebo 0%. ZAJIŠTĚNÍ KOMUNIKACE S DISPEČINKEM PROVOZOVATELE DS Ze strany ČEZ Distribuce, a.s., je jako hlavní prostředek k regulaci činného výkonu instalován přijímač HDO (u společnosti E.ON Distribuce je to v rámci DŘT přímo jednotka RTU osazená do AXY skříně). Jako záložní prostředek k tomuto účelu bude využita jednotka RTU v majetku provozovatele elektrárny (výrobce). Přijímač HDO má být přednostně instalován v elektroměrovém rozvaděči s možností zaplombování. Pokud bude přijímač HDO umístěn jinde, musí být k němu smluvně zajištěn přístup pro pracovníky provozovatele DS. Vybavení regulace v oblastech bez signálu HDO je stejné jako se signálem HDO, pouze řízení regulace je provedeno pouze jednotkou RTU. Signalizace stupně regulace činného výkonu na dispečink provozovatele DS má být provedena přes jednotku RTU. Při výpadku datové komunikace RTU, musí být zachováno ovládání regulace činného výkonu přes přijímač HDO. Přenos informací bude realizován přes GSM/GPRS (ČEZ Distribuce dodá SIM kartu) protokolem IEC Osazená jednotka RTU, musí být kompatibilní a odzkoušená s koncovým zařízením v dispečerském centru provozovatele DS. V DS ČEZ Distribuce, a.s. je standartně osazována jednotka RTU7M (některé elektrárny již tuto jednotku používají). str. 15

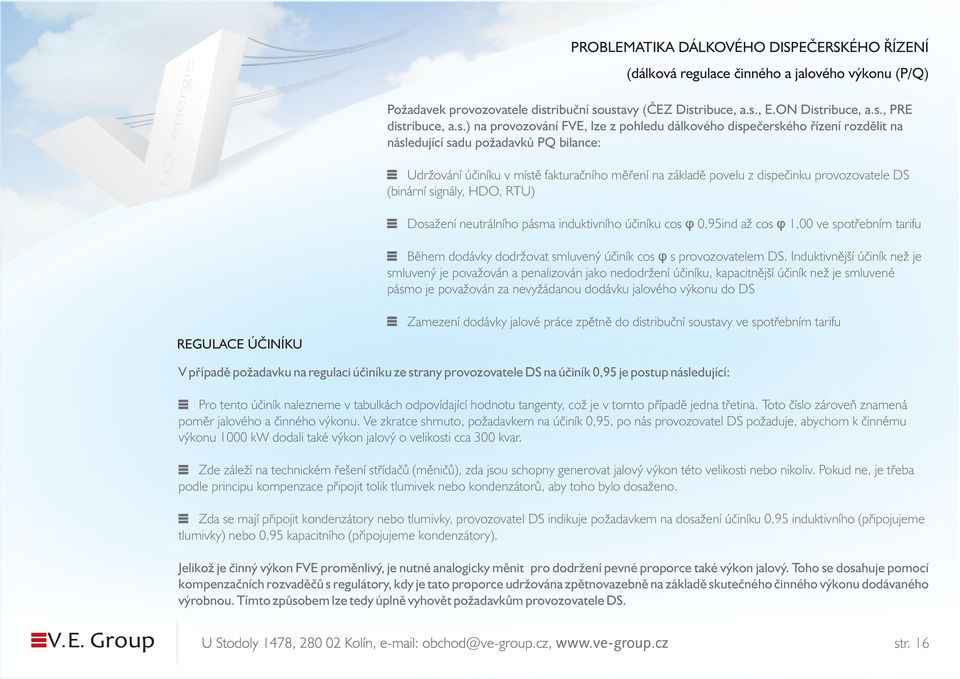

17 PROBLEMATIKA DÁLKOVÉHO DISPEČERSKÉHO ŘÍZENÍ (dálková regulace činného a jalového výkonu (P/Q) Požadavek provozovatele distribuční soustavy (ČEZ Distribuce, a.s., E.ON Distribuce, a.s., PRE distribuce, a.s.) na provozování FVE, lze z pohledu dálkového dispečerského řízení rozdělit na následující sadu požadavků PQ bilance: Udržování účiníku v místě fakturačního měření na základě povelu z dispečinku provozovatele DS (binární signály, HDO, RTU) Dosažení neutrálního pásma induktivního účiníku cos φ 0,95ind až cos φ 1,00 ve spotřebním tarifu Během dodávky dodržovat smluvený účiník cos φ s provozovatelem DS. Induktivnější účiník než je smluvený je považován a penalizován jako nedodržení účiníku, kapacitnější účiník než je smluvené pásmo je považován za nevyžádanou dodávku jalového výkonu do DS REGULACE ÚČINÍKU Zamezení dodávky jalové práce zpětně do distribuční soustavy ve spotřebním tarifu V případě požadavku na regulaci účiníku ze strany provozovatele DS na účiník 0,95 je postup následující: Pro tento účiník nalezneme v tabulkách odpovídající hodnotu tangenty, což je v tomto případě jedna třetina. Toto číslo zároveň znamená poměr jalového a činného výkonu. Ve zkratce shrnuto, požadavkem na účiník 0,95, po nás provozovatel DS požaduje, abychom k činnému výkonu 1000 kw dodali také výkon jalový o velikosti cca 300 kvar. Zde záleží na technickém řešení střídačů (měničů), zda jsou schopny generovat jalový výkon této velikosti nebo nikoliv. Pokud ne, je třeba podle principu kompenzace připojit tolik tlumivek nebo kondenzátorů, aby toho bylo dosaženo. Zda se mají připojit kondenzátory nebo tlumivky, provozovatel DS indikuje požadavkem na dosažení účiníku 0,95 induktivního (připojujeme tlumivky) nebo 0,95 kapacitního (připojujeme kondenzátory). Jelikož je činný výkon FVE proměnlivý, je nutné analogicky měnit pro dodržení pevné proporce také výkon jalový. Toho se dosahuje pomocí kompenzačních rozvaděčů s regulátory, kdy je tato proporce udržována zpětnovazebně na základě skutečného činného výkonu dodávaného výrobnou. Tímto způsobem lze tedy úplně vyhovět požadavkům provozovatele DS. str. 16

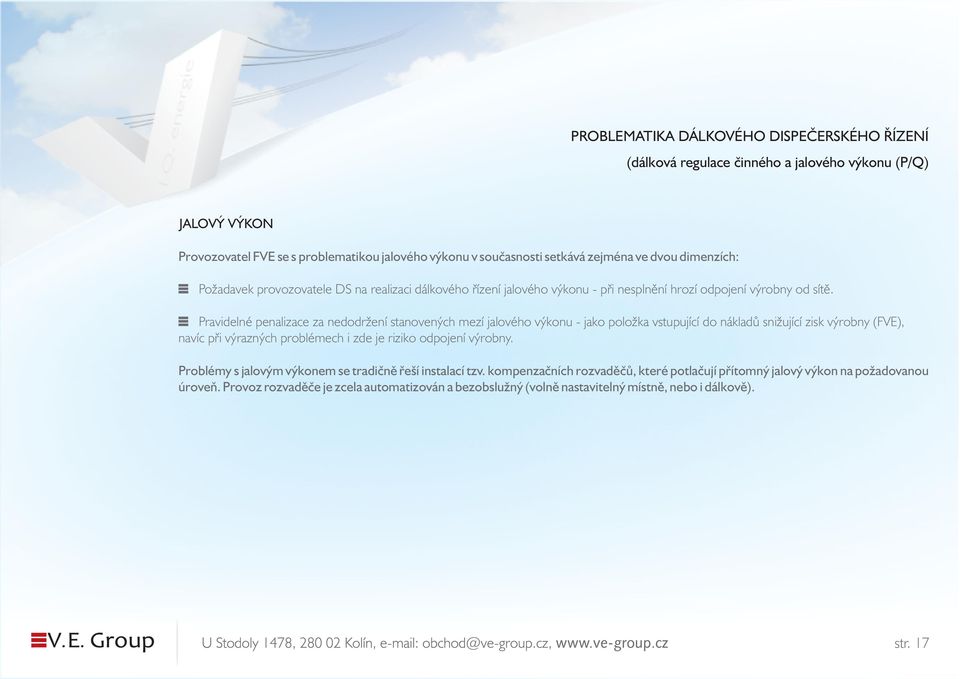

18 PROBLEMATIKA DÁLKOVÉHO DISPEČERSKÉHO ŘÍZENÍ (dálková regulace činného a jalového výkonu (P/Q) JALOVÝ VÝKON Provozovatel FVE se s problematikou jalového výkonu v současnosti setkává zejména ve dvou dimenzích: Požadavek provozovatele DS na realizaci dálkového řízení jalového výkonu - při nesplnění hrozí odpojení výrobny od sítě. Pravidelné penalizace za nedodržení stanovených mezí jalového výkonu - jako položka vstupující do nákladů snižující zisk výrobny (FVE), navíc při výrazných problémech i zde je riziko odpojení výrobny. Problémy s jalovým výkonem se tradičně řeší instalací tzv. kompenzačních rozvaděčů, které potlačují přítomný jalový výkon na požadovanou úroveň. Provoz rozvaděče je zcela automatizován a bezobslužný (volně nastavitelný místně, nebo i dálkově). str. 17

19 STRUČNÝ POPIS A FOTOGRAFIE NĚKTERÝCH KOMPONENTŮ Z OBLASTI DDŘ, REGULACE ČINNÉHO A JALOVÉHO VÝKONU (P/Q) MONITOROVACÍ A ŘÍDÍCÍ JEDNOTKA RTU7M RTU7M (standardně používaná společností ČEZ Distribuce, a.s.) je modulární řídící jednotka určená zvláště pro řízení a sběr dat v energetických distribučních sítích. Vyznačuje se malou hloubkou zástavby, její rozměry jsou 280 x 177 x 107 mm. Jednotka se skládá ze základního šasi z hliníkové slitiny, do nějž se instalují moduly v podobě zásuvných karet o šířce 11". RTU7M má širokou škálu různých rozhraní, od redundantní optické sběrnice až po rozhraní pro přenos dat prostřednictvím sítě GSM při využití služby GPRS (ČEZ Distribuce, a.s. dodává SIM kartu). Způsob komunikace lze změnit výměnou komunikačního modulu. Kromě služby GPRS umožňuje komunikační modul také odesílat textové zprávy SMS na určená čísla. K jednotce RTU7M je možné připojit i kabelovou síť LAN (Ethernet). Jednotky v systému jsou časově synchronizovány prostřednictvím modulu pro příjem jednotného času ze signálu GPS. DEKOMPENZAČNÍ TLUMIVKY Dekompenzační tlumivky slouží k potlačení a eliminaci kapacitní složky v el. síti. V elektrické síti může převažovat capacitance např. z důvodu dlouhých tras vn kabelů, která je znatelná především u rozsáhlých areálů, jako jsou např. letiště, železnice apod., a v neposlední řadě také u fotovoltaických elektráren (FVE). Z elektrického hlediska je dekompenzační tlumivka netočivý elektromagnetický stroj, (zapojený standartně do Y) dodávající do el. sítě požadovanou indukčnost. Může být připojena přímo, nebo lze použít spínavou kaskádu pomocí stykačů řízenou regulátorem jalového výkonu umožňující 4 kvadrantový provoz. Na sloupcích z orientovaných plechů je umístěno vzduchem chlazené měděné vinutí, opatřeno tepelnou pojistkou proti přehřátí (nastavenou dle požadavku na C) a poškození tlumivky. Připojení přívodních vodičů je realizováno přes RS svorky (do 20kVAr včetně) a u vyšších výkonů pomocí vyvedených praporců. Použité materiály jsou v tepelné třídě F, což odpovídá teplotě 155 C. str. 18

20 STRUČNÝ POPIS A FOTOGRAFIE NĚKTERÝCH KOMPONENTŮ Z OBLASTI DDŘ, REGULACE ČINNÉHO A JALOVÉHO VÝKONU (P/Q) KONDENZÁTORY Kondenzátory se používají pro kompenzaci jalového induktivního výkonu v elektrických sítí. Na životnost kondenzátoru má negativní vliv zvýšená teplota a harmonické zkreslení. Jako ochrana před tímto zkreslením slouží kompenzační tlumivky. KOMPENZAČNÍ STYKAČE Ke spínání kondenzátorových baterií se v dnešní době používají speciální stykače s dvoustupňovým spínáním. Stykače jsou vybaveny pomocnými kontakty, které spínají v předstihu tlumící odpory. Díky použitým předkontaktům, které spínají tyto tlumící odpory nedochází k napalování hlavních kontaktů až do proudu rovnajícímu se 200 násobku jmenovitého pracovního proudu. Tím dochází k potlačení proudových špiček při sepnutí zátěže na hodnotu menší 70-ti násobku jmenovitého provozního proudu. Ztlumením proudového nárazu nedochází k napalování a svařování hlavních kontaktů. Tím se prodlužuje životnost a bezpečnost stykače, ale i celého kompenzačního zařízení. Nedochází k impulsnímu rušení, které se šíří elektrickým rozvodem a může nepříznivě narušit činnost výpočetní, automatizační a telekomunikační techniky. Pro připojení kondenzátorových baterií je nutno dodržet průřezy vodičů ukončených lisovanými dutinkami. str. 19

21 STRUČNÝ POPIS A FOTOGRAFIE NĚKTERÝCH KOMPONENTŮ Z OBLASTI DDŘ, REGULACE ČINNÉHO A JALOVÉHO VÝKONU (P/Q) REGULÁTORY JALOVÉHO VÝKONU (ÚČINÍKU) Regulátor účiníku je řídicí jednotka pro automatické řízení kondenzátorových baterií. Spíná kondenzátory tak, aby bylo dosaženo uživatelem zadané cílové hodnoty účiníku cos φ. Čelní strana regulátorů standardně dosahuje krytí IP43. Přidáním speciálního těsnění je možno dosáhnout stupně krytí IP54. Dnešní moderní regulátory nabízí následující užitečné funkce (možnosti): všechny spínací parametry je možno naprogramovat automaticky nebo manuálně kromě cílové hodnoty cos φ je možno programovat také noční cílový cos φ (night cos φ) a cílový cos φ v regenerativním režimu měření ochranu proti neočekávaným jevům a/nebo neoprávněnému používání záznam dat a alarmových hlášení kontrolu a testování stavu relé komunikaci s protokolem Modbus výtisk naměřených hodnot a parametrů měření teploty Naše společnost používá v oblasti regulace jalového výkonu pouze uznalé a certifikované přístroje (např. uznání UL, certifikace CSA). str. 20

22 UKÁZKA KOMPENZAČNÍCH ROZVADĚČŮ str. 21
