Umění a řemesla. Pece a příslušenství. Hrnčířství Malování na porcelán Malování na sklo Fusing Dekorace Smaltování Technika Raku

Transkript

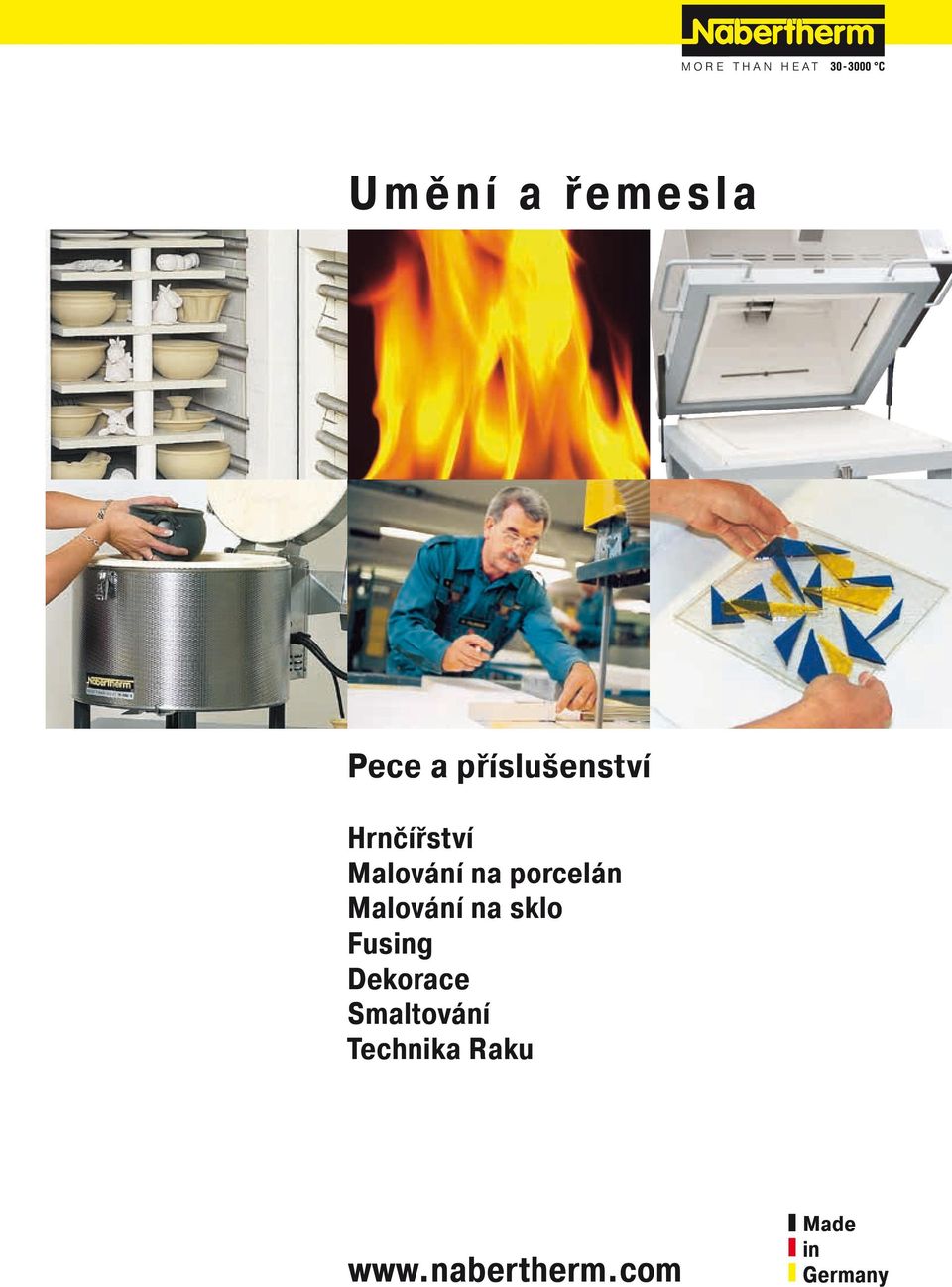

1 Umění a řemesla Pece a příslušenství Hrnčířství Malování na porcelán Malování na sklo Fusing Dekorace Smaltování Technika Raku Made in Germany

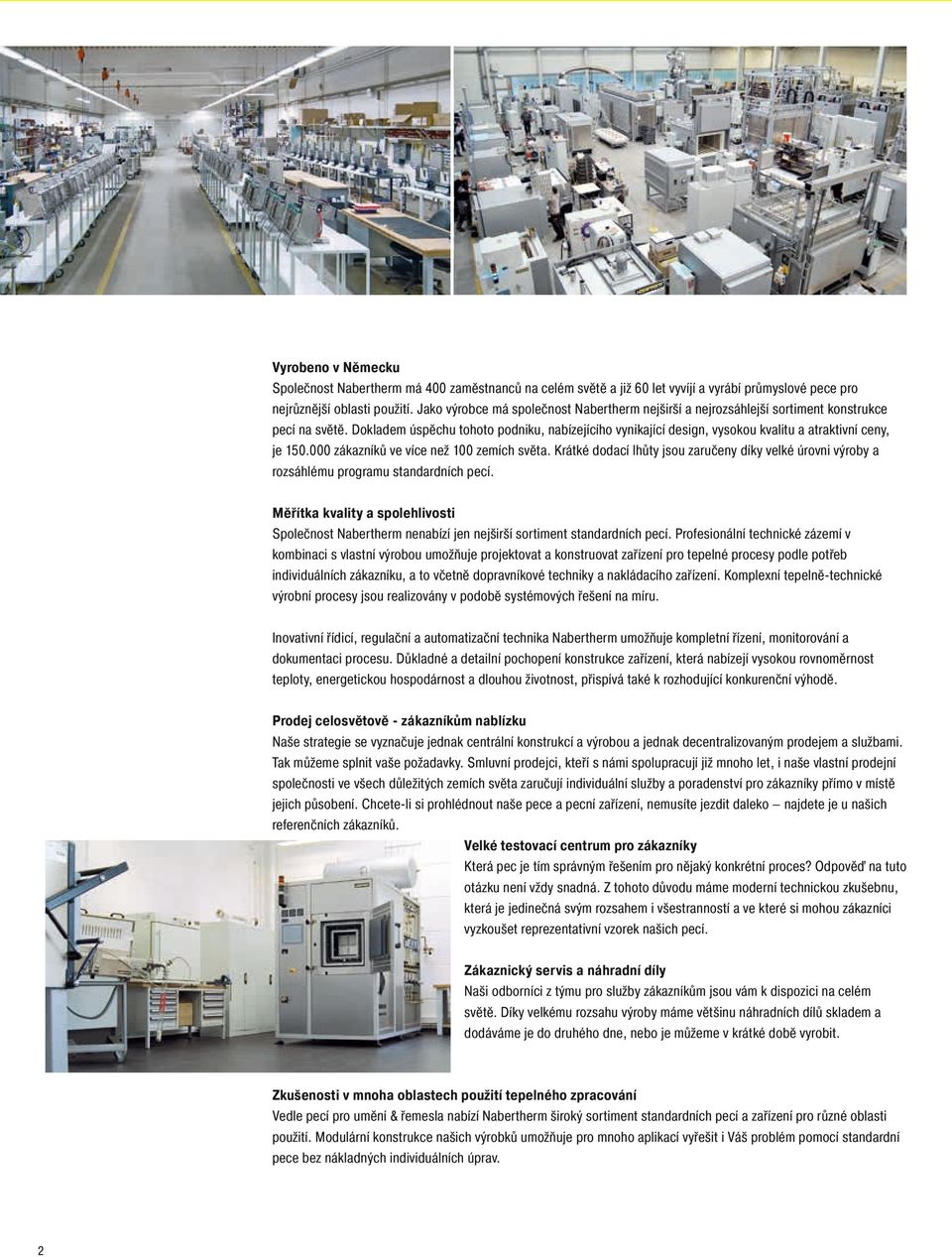

2 Vyrobeno v Německu Společnost Nabertherm má 400 zaměstnanců na celém světě a již 60 let vyvíjí a vyrábí průmyslové pece pro nejrůznější oblasti použití. Jako výrobce má společnost Nabertherm nejširší a nejrozsáhlejší sortiment konstrukce pecí na světě. Dokladem úspěchu tohoto podniku, nabízejícího vynikající design, vysokou kvalitu a atraktivní ceny, je zákazníků ve více než 100 zemích světa. Krátké dodací lhůty jsou zaručeny díky velké úrovni výroby a rozsáhlému programu standardních pecí. Měřítka kvality a spolehlivosti Společnost Nabertherm nenabízí jen nejširší sortiment standardních pecí. Profesionální technické zázemí v kombinaci s vlastní výrobou umožňuje projektovat a konstruovat zařízení pro tepelné procesy podle potřeb individuálních zákazníku, a to včetně dopravníkové techniky a nakládacího zařízení. Komplexní tepelně-technické výrobní procesy jsou realizovány v podobě systémových řešení na míru. Inovativní řídicí, regulační a automatizační technika Nabertherm umožňuje kompletní řízení, monitorování a dokumentaci procesu. Důkladné a detailní pochopení konstrukce zařízení, která nabízejí vysokou rovnoměrnost teploty, energetickou hospodárnost a dlouhou životnost, přispívá také k rozhodující konkurenční výhodě. Prodej celosvětově - zákazníkům nablízku Naše strategie se vyznačuje jednak centrální konstrukcí a výrobou a jednak decentralizovaným prodejem a službami. Tak můžeme splnit vaše požadavky. Smluvní prodejci, kteří s námi spolupracují již mnoho let, i naše vlastní prodejní společnosti ve všech důležitých zemích světa zaručují individuální služby a poradenství pro zákazníky přímo v místě jejich působení. Chcete-li si prohlédnout naše pece a pecní zařízení, nemusíte jezdit daleko najdete je u našich referenčních zákazníků. Velké testovací centrum pro zákazníky Která pec je tím správným řešením pro nějaký konkrétní proces? Odpověď na tuto otázku není vždy snadná. Z tohoto důvodu máme moderní technickou zkušebnu, která je jedinečná svým rozsahem i všestranností a ve které si mohou zákazníci vyzkoušet reprezentativní vzorek našich pecí. Zákaznický servis a náhradní díly Naši odborníci z týmu pro služby zákazníkům jsou vám k dispozici na celém světě. Díky velkému rozsahu výroby máme většinu náhradních dílů skladem a dodáváme je do druhého dne, nebo je můžeme v krátké době vyrobit. Zkušenosti v mnoha oblastech použití tepelného zpracování Vedle pecí pro umění & řemesla nabízí Nabertherm široký sortiment standardních pecí a zařízení pro různé oblasti použití. Modulární konstrukce našich výrobků umožňuje pro mnoho aplikací vyřešit i Váš problém pomocí standardní pece bez nákladných individuálních úprav. 2

3 Obsah Strana Poklopové pece Poklopové pece, kruhové/oválné... 4 Poklopové pece, kruhové/hranaté... 6 Poklopové pece/standardní provedení... 7 Příslušenství pro poklopové pece... 7 Komorové pece Komorové pece, vytápěné ze 2 stran Komorové pece, vytápěné ze 3 stran... 9 Komorové pece, vytápěné z 5 stran...10 Komorové pece, standardní provedení...12 Příslušenství, instalační servis...13 Komorové pece s výsuvným dnem nebo výsuvným vozíkem...14 Fusingové pece Fusingová poklopová pec s vytápěním víka...15 Fusingové pece s pevným stolem...16 Fusingové pece s pojízdným stolem nebo vanou Výhody fusingových pecí GF a GFM...19 Komorové pece vytápěné plynem Vypalovací pece pro techniku RAKU...21 Chladící pec na skleněné korálky, víceúčelová komorová pec Smaltovací pece Přehled výhod našich kontrolér, Popis kláves Řízení procesu a dokumentace Od konstrukce až po expedici Spektrum produktů firmy Nabertherm

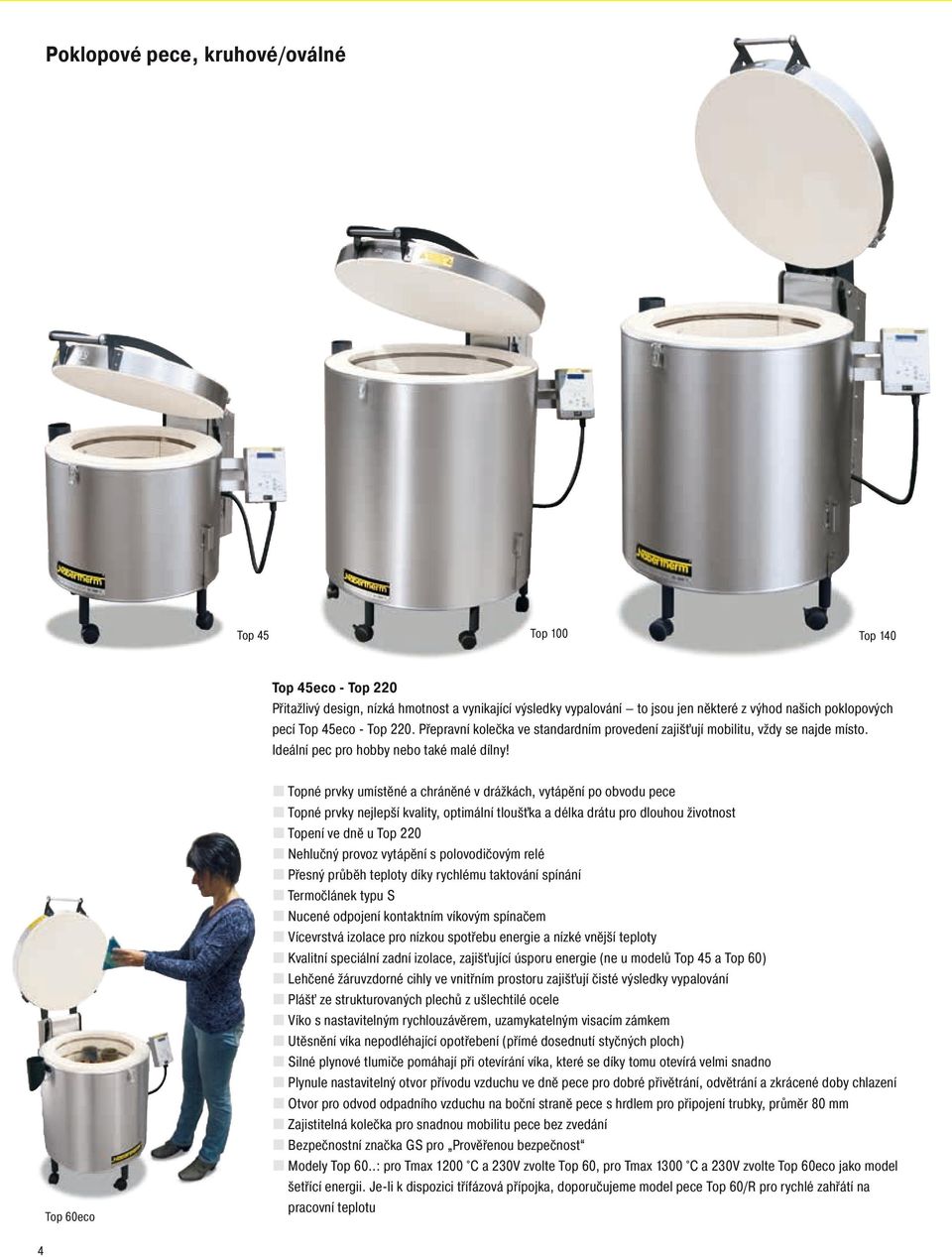

4 Poklopové pece, kruhové/oválné Top 45 Top 100 Top 140 Top 45eco - Top 220 Přitažlivý design, nízká hmotnost a vynikající výsledky vypalování to jsou jen některé z výhod našich poklopových pecí Top 45eco - Top 220. Přepravní kolečka ve standardním provedení zajišťují mobilitu, vždy se najde místo. Ideální pec pro hobby nebo také malé dílny! Top 60eco Topné prvky umístěné a chráněné v drážkách, vytápění po obvodu pece Topné prvky nejlepší kvality, optimální tloušťka a délka drátu pro dlouhou životnost Topení ve dně u Top 220 Nehlučný provoz vytápění s polovodičovým relé Přesný průběh teploty díky rychlému taktování spínání Termočlánek typu S Nucené odpojení kontaktním víkovým spínačem Vícevrstvá izolace pro nízkou spotřebu energie a nízké vnější teploty Kvalitní speciální zadní izolace, zajišťující úsporu energie (ne u modelů Top 45 a Top 60) Lehčené žáruvzdorné cihly ve vnitřním prostoru zajišťují čisté výsledky vypalování Plášť ze strukturovaných plechů z ušlechtilé ocele Víko s nastavitelným rychlouzávěrem, uzamykatelným visacím zámkem Utěsnění víka nepodléhající opotřebení (přímé dosednutí styčných ploch) Silné plynové tlumiče pomáhají při otevírání víka, které se díky tomu otevírá velmi snadno Plynule nastavitelný otvor přívodu vzduchu ve dně pece pro dobré přivětrání, odvětrání a zkrácené doby chlazení Otvor pro odvod odpadního vzduchu na boční straně pece s hrdlem pro připojení trubky, průměr 80 mm Zajistitelná kolečka pro snadnou mobilitu pece bez zvedání Bezpečnostní značka GS pro Prověřenou bezpečnost Modely Top 60..: pro Tmax 1200 C a 230V zvolte Top 60, pro Tmax 1300 C a 230V zvolte Top 60eco jako model šetřící energii. Je-li k dispozici třífázová přípojka, doporučujeme model pece Top 60/R pro rychlé zahřátí na pracovní teplotu 4

5 Top 190 Top 220 Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Dodatečné vybavení Topení ve dně pro velmi dobrou rovnoměrnost teploty u Top Top 190 (standardně u Top 220) Dvojzónové vytápění řízené kontrolér P 310 Zvýšení podstavce pro Top 45 a Top 60 Nástěnný držák pro kontrolér s propojovacím kabelem 2,5 m Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V kw napětí* v kg Top 45eco 1300 Ø ,9 1fázové 60 Top Ø ,6 1fázové 60 Top 45/R 1300 Ø ,5 3fázové¹ 60 Top 60/Leco 1200 Ø ,9 1fázové 70 Top Ø ,6 1fázové 70 Top 60eco 1300 Ø ,6 1fázové 70 Top 60/R 1300 Ø ,5 3fázové¹ 70 Top Ø ,5 3fázové¹ 100 Top 100 LE 1100 Ø ,0 1fázové² 100 Top Ø ,0 3fázové 100 Top Ø ,0 3fázové 110 Top 140 LE 1100 Ø ,0 1fázové² 120 Top Ø ,0 3fázové 120 Top Ø ,0 3fázové 130 Top Ø ,0 3fázové 150 Top ,0 3fázové 150 ¹Topení jen mezi dvěma fázemi *Pokyny k připojovacímu napětí viz strana 25 ²Jištění při připojení k 230 V = 32 A 5

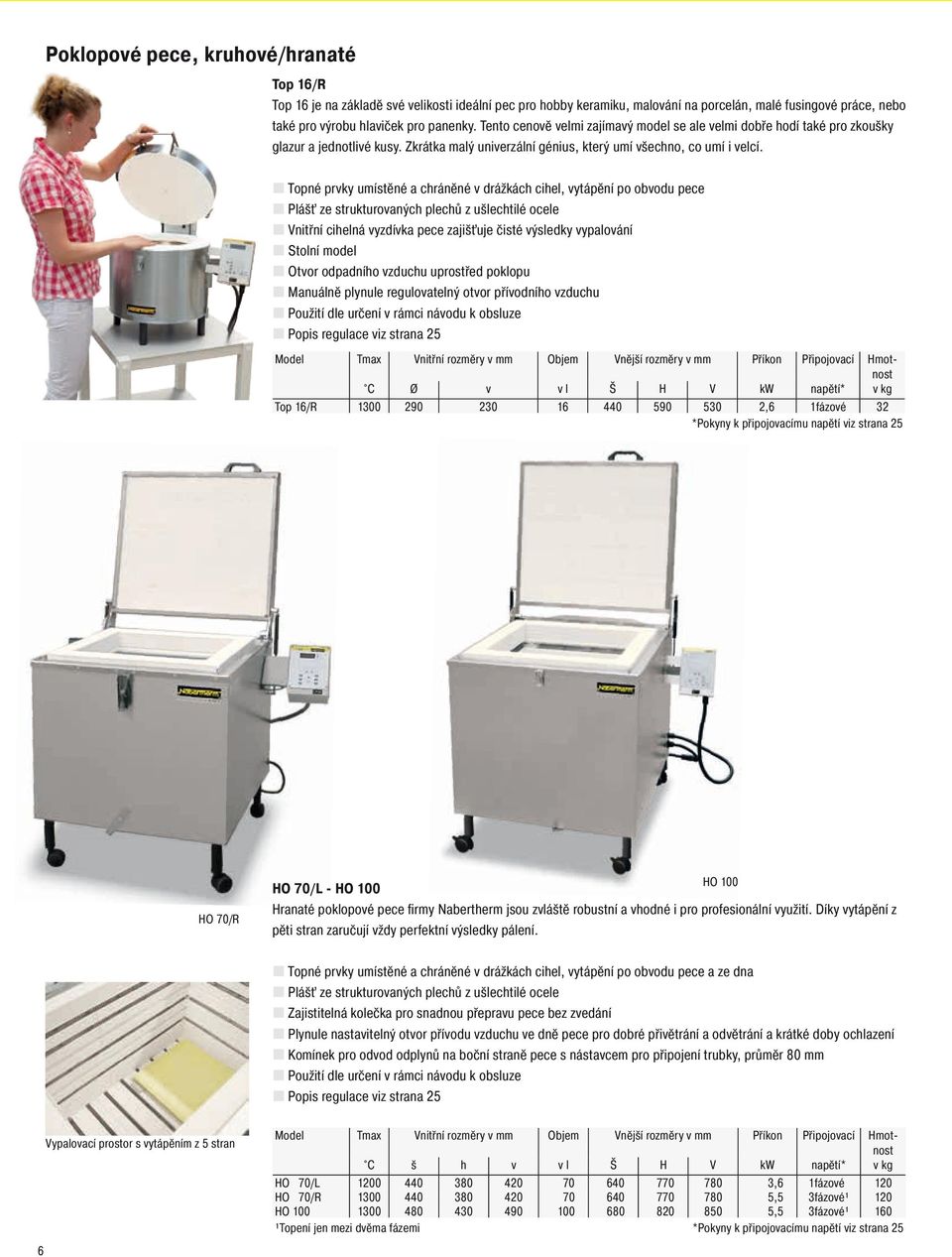

6 Poklopové pece, kruhové/hranaté Top 16/R Top 16 je na základě své velikosti ideální pec pro hobby keramiku, malování na porcelán, malé fusingové práce, nebo také pro výrobu hlaviček pro panenky. Tento cenově velmi zajímavý model se ale velmi dobře hodí také pro zkoušky glazur a jednotlivé kusy. Zkrátka malý univerzální génius, který umí všechno, co umí i velcí. Topné prvky umístěné a chráněné v drážkách cihel, vytápění po obvodu pece Plášť ze strukturovaných plechů z ušlechtilé ocele Vnitřní cihelná vyzdívka pece zajišťuje čisté výsledky vypalování Stolní model Otvor odpadního vzduchu uprostřed poklopu Manuálně plynule regulovatelný otvor přívodního vzduchu Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C Ø v v l Š H V kw napětí* v kg Top 16/R ,6 1fázové 32 *Pokyny k připojovacímu napětí viz strana 25 HO 70/R HO 100 HO 70/L - HO 100 Hranaté poklopové pece firmy Nabertherm jsou zvláště robustní a vhodné i pro profesionální využití. Díky vytápění z pěti stran zaručují vždy perfektní výsledky pálení. Topné prvky umístěné a chráněné v drážkách cihel, vytápění po obvodu pece a ze dna Plášť ze strukturovaných plechů z ušlechtilé ocele Zajistitelná kolečka pro snadnou přepravu pece bez zvedání Plynule nastavitelný otvor přívodu vzduchu ve dně pece pro dobré přivětrání a odvětrání a krátké doby ochlazení Komínek pro odvod odplynů na boční straně pece s nástavcem pro připojení trubky, průměr 80 mm Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 6 Vypalovací prostor s vytápěním z 5 stran Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V kw napětí* v kg HO 70/L ,6 1fázové 120 HO 70/R ,5 3fázové¹ 120 HO ,5 3fázové¹ 160 ¹Topení jen mezi dvěma fázemi *Pokyny k připojovacímu napětí viz strana 25

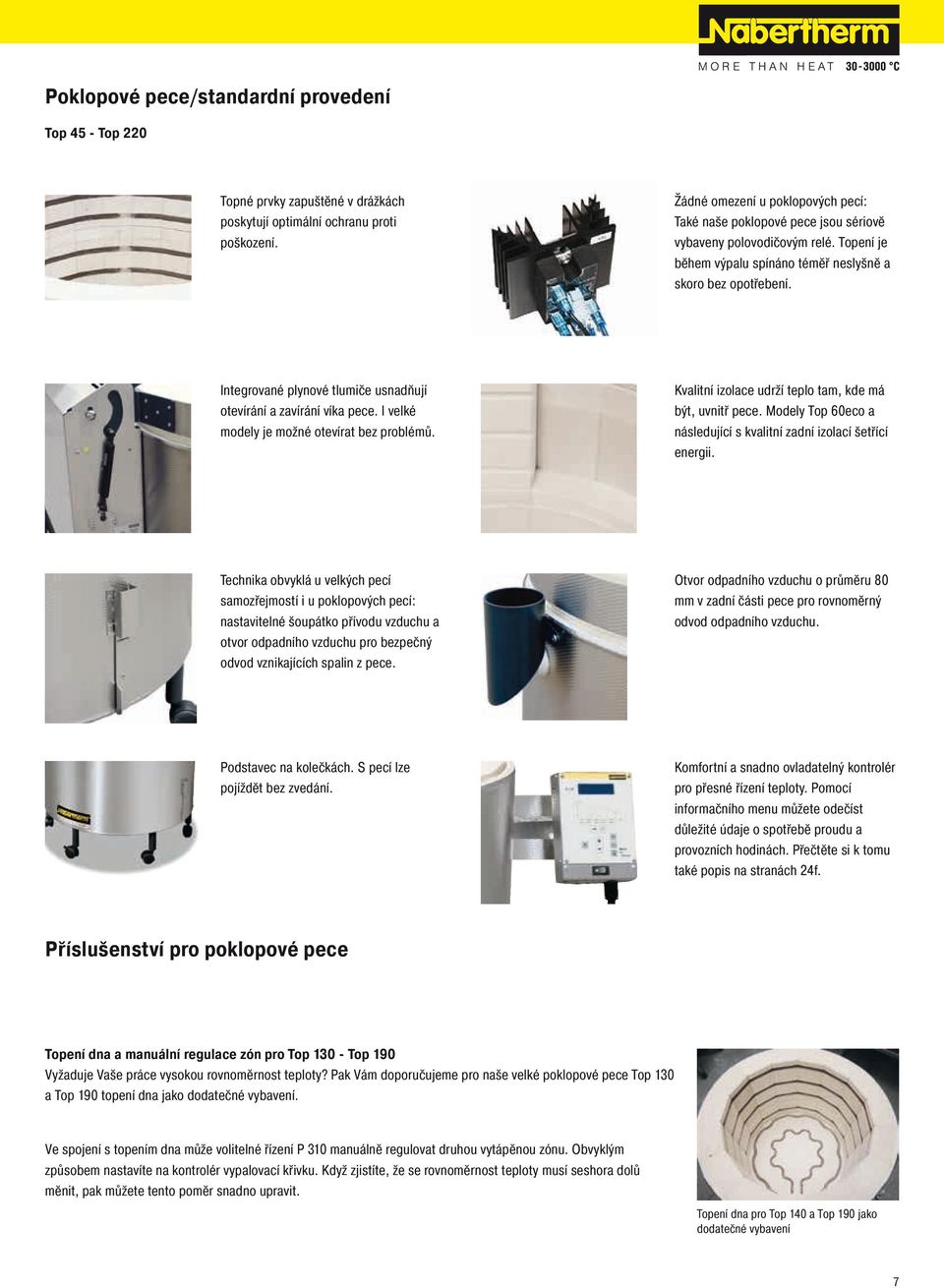

7 Poklopové pece/standardní provedení Top 45 - Top 220 Topné prvky zapuštěné v drážkách poskytují optimální ochranu proti poškození. Žádné omezení u poklopových pecí: Také naše poklopové pece jsou sériově vybaveny polovodičovým relé. Topení je během výpalu spínáno téměř neslyšně a skoro bez opotřebení. Integrované plynové tlumiče usnadňují otevírání a zavírání víka pece. I velké modely je možné otevírat bez problémů. Kvalitní izolace udrží teplo tam, kde má být, uvnitř pece. Modely Top 60eco a následující s kvalitní zadní izolací šetřící energii. Technika obvyklá u velkých pecí samozřejmostí i u poklopových pecí: nastavitelné šoupátko přívodu vzduchu a otvor odpadního vzduchu pro bezpečný odvod vznikajících spalin z pece. Otvor odpadního vzduchu o průměru 80 mm v zadní části pece pro rovnoměrný odvod odpadního vzduchu. Podstavec na kolečkách. S pecí lze pojíždět bez zvedání. Komfortní a snadno ovladatelný kontrolér pro přesné řízení teploty. Pomocí informačního menu můžete odečíst důležité údaje o spotřebě proudu a provozních hodinách. Přečtěte si k tomu také popis na stranách 24f. Příslušenství pro poklopové pece Topení dna a manuální regulace zón pro Top Top 190 Vyžaduje Vaše práce vysokou rovnoměrnost teploty? Pak Vám doporučujeme pro naše velké poklopové pece Top 130 a Top 190 topení dna jako dodatečné vybavení. Ve spojení s topením dna může volitelné řízení P 310 manuálně regulovat druhou vytápěnou zónu. Obvyklým způsobem nastavíte na kontrolér vypalovací křivku. Když zjistíte, že se rovnoměrnost teploty musí seshora dolů měnit, pak můžete tento poměr snadno upravit. Topení dna pro Top 140 a Top 190 jako dodatečné vybavení 7

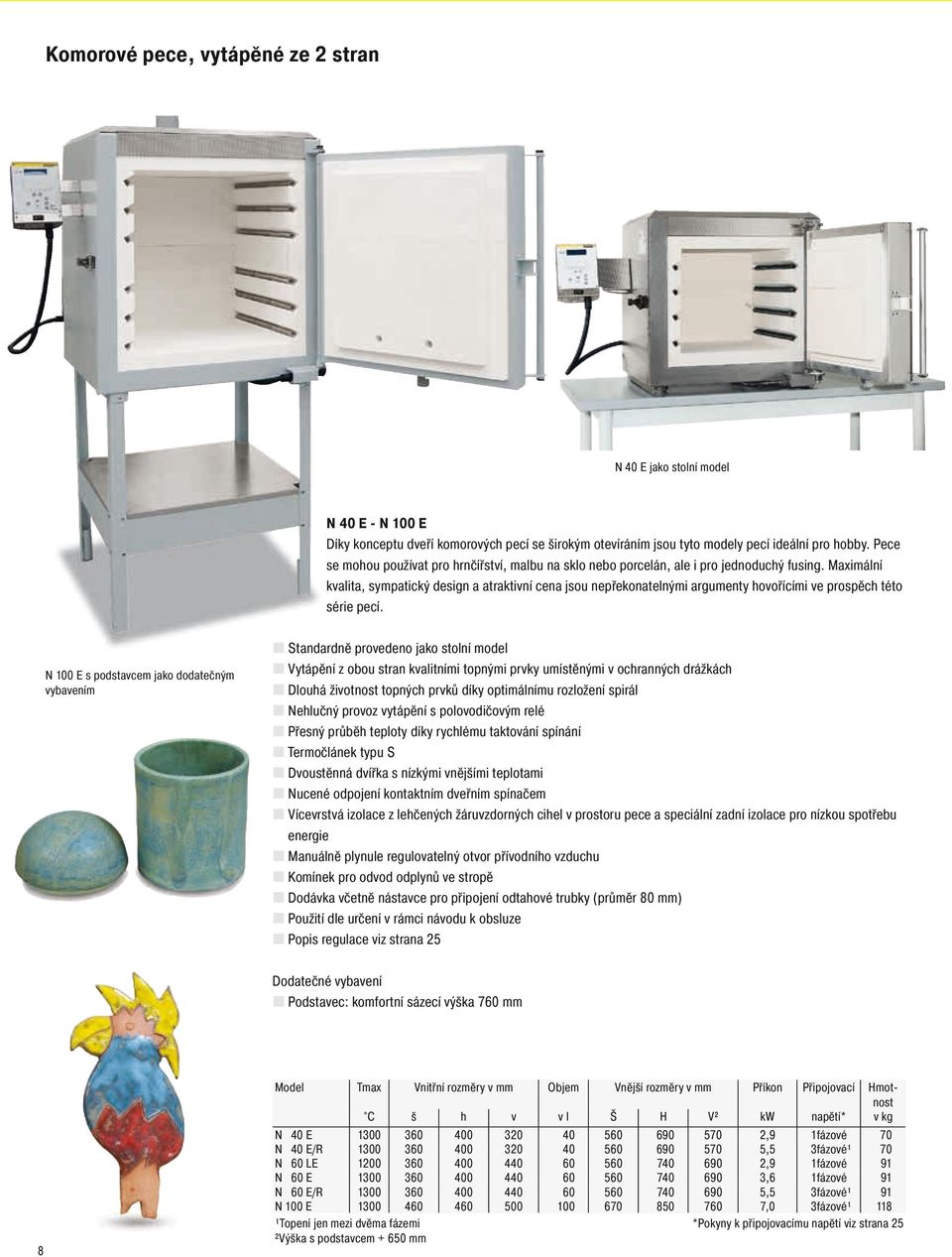

8 Komorové pece, vytápěné ze 2 stran N 40 E jako stolní model N 40 E - N 100 E Díky konceptu dveří komorových pecí se širokým otevíráním jsou tyto modely pecí ideální pro hobby. Pece se mohou používat pro hrnčířství, malbu na sklo nebo porcelán, ale i pro jednoduchý fusing. Maximální kvalita, sympatický design a atraktivní cena jsou nepřekonatelnými argumenty hovořícími ve prospěch této série pecí. N 100 E s podstavcem jako dodatečným vybavením Standardně provedeno jako stolní model Vytápění z obou stran kvalitními topnými prvky umístěnými v ochranných drážkách Dlouhá životnost topných prvků díky optimálnímu rozložení spirál Nehlučný provoz vytápění s polovodičovým relé Přesný průběh teploty díky rychlému taktování spínání Termočlánek typu S Dvoustěnná dvířka s nízkými vnějšími teplotami Nucené odpojení kontaktním dveřním spínačem Vícevrstvá izolace z lehčených žáruvzdorných cihel v prostoru pece a speciální zadní izolace pro nízkou spotřebu energie Manuálně plynule regulovatelný otvor přívodního vzduchu Komínek pro odvod odplynů ve stropě Dodávka včetně nástavce pro připojení odtahové trubky (průměr 80 mm) Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Dodatečné vybavení. Podstavec: komfortní sázecí výška 760 mm 8 Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V² kw napětí* v kg N 40 E ,9 1fázové 70 N 40 E/R ,5 3fázové¹ 70 N 60 LE ,9 1fázové 91 N 60 E ,6 1fázové 91 N 60 E/R ,5 3fázové¹ 91 N 100 E ,0 3fázové¹ 118 ¹Topení jen mezi dvěma fázemi *Pokyny k připojovacímu napětí viz strana 25 ²Výška s podstavcem mm

9 Komorové pece, vytápěné ze 3 stran N 140 LE - N 500 E Tyto modely jsou svým vytápěním z obou stran a dna optimálně vhodné pro použití ve školách, mateřských školkách nebo v ergoterapii. Tyto pece jsou vhodné pro provozní teploty cca C. Vytápění ze tří stran (levá/pravá stěna a dno) Topné prvky umístěné a chráněné v drážkách cihel (N 140 E - N 280 E) N 140 E Topné prvky volně sálají přímo do prostoru, umístěné jsou na nosných trubkách (N 500 E) Topné prvky v nejlepší kvalitě, optimální tloušťka a délka drátu pro dlouhou životnost Speciální uspořádání topných prvků pro optimální rovnoměrnost teploty Nehlučný provoz vytápění s polovodičovým relé Přesný průběh teploty díky rychlému taktování spínání Termočlánek typu S Nucené odpojení kontaktním dveřním spínačem Vícevrstvá izolace z lehčených žáruvzdorných cihel a speciální zadní izolace pro nízkou spotřebu Samonosná a nezničitelná konstrukce stropu konstruovaná jako klenba Solidní dvoustěnná dvířka s těsněním s dlouhou životností Dvířka nastavitelná a uzamykatelná visacím zámkem Robustní provedení pláště Dodává se včetně 3 keramických podložek a spodní montážní desky pro bezpečné umístění pomůcek pro vypalování (modely N 140 E N 280 E) Součástí dodávky je podpěrná deska SIC pro rovné umístění pomůcek pro vypalování (model N 500 E) Ekologický práškový nástřik pláště s dlouhou životností Manuálně plynule regulovatelný otvor přívodního vzduchu Komínek pro odvod odplynů ve stropě, manuální klapka odpadního vzduchu u N 500 E Dodávka včetně nástavce pro připojení odtahové trubky (průměr 80 mm) pro N 140 E - N 280 E Podstavec Komfortní sázecí výška s podstavcem 800 mm (N 500 E = 500 mm) Plášť provedený s dvojitými stěnami pro nízké vnější teploty jako dodatečné vybavení. U modelu N 500 E již jako sériové provedení Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 N 500 E Plášť s dvojitými stěnami pro nízké vnější teploty s postranními plechy ze strukturované nerezové ušlechtilé oceli jako dodatečné vybavení Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V¹ kw napětí* v kg N 140 LE ,0 1fázové² 220 N 210 LE ,0 3fázové 270 N 280 LE ,0 3fázové 300 N 140 E ,0 3fázové 220 N 210 E ,0 3fázové 270 N 280 E ,0 3fázové 300 N 500 E ,0 3fázové 700 ¹Včetně podstavce *Pokyny k připojovacímu napětí viz strana 25 ²Jištění při připojení k 230 V = 32 A Manuální klapka odpadního vzduchu u modelu N 500 E 9

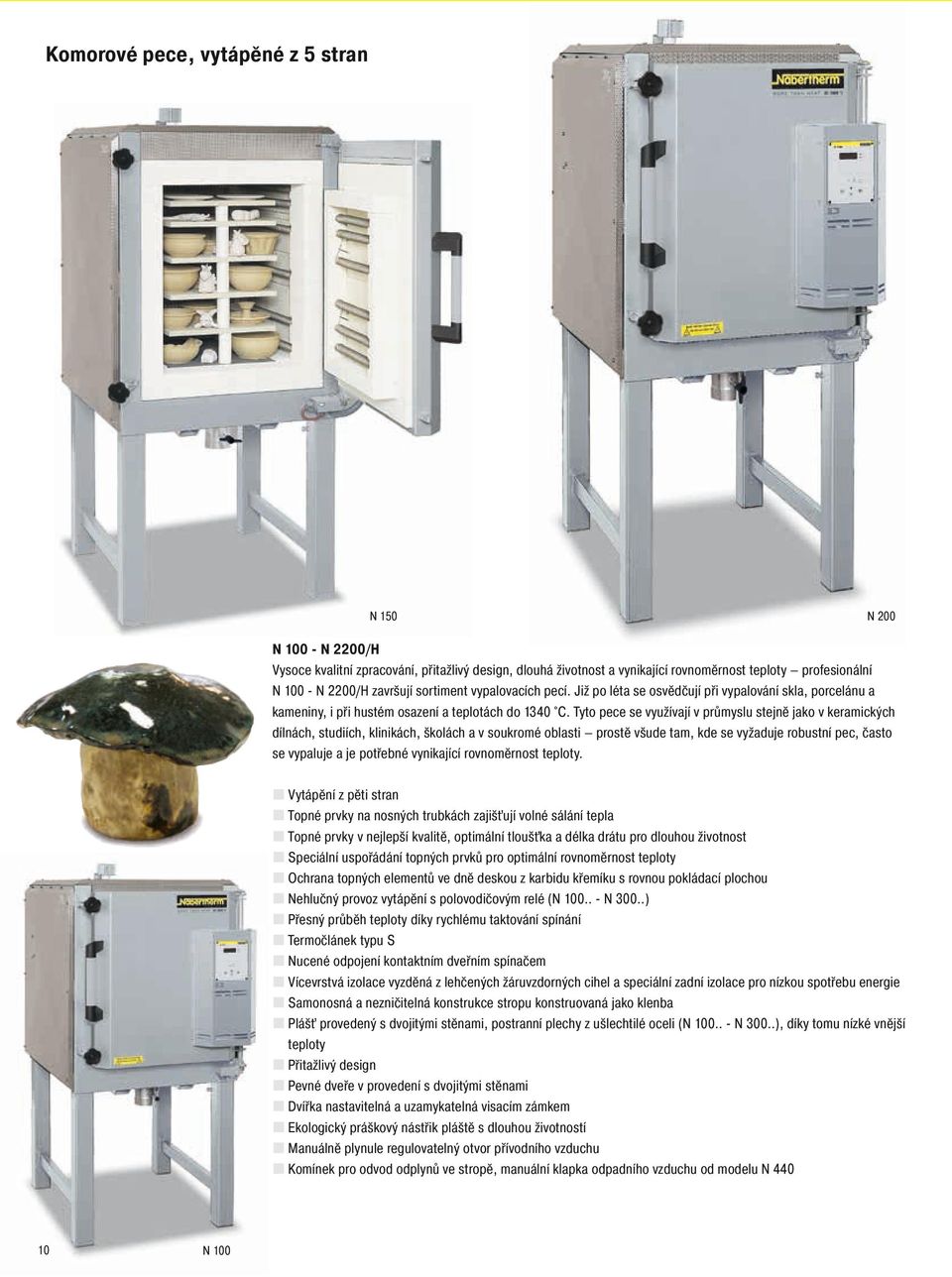

10 Komorové pece, vytápěné z 5 stran N 150 N 200 N N 2200/H Vysoce kvalitní zpracování, přitažlivý design, dlouhá životnost a vynikající rovnoměrnost teploty profesionální N N 2200/H završují sortiment vypalovacích pecí. Již po léta se osvědčují při vypalování skla, porcelánu a kameniny, i při hustém osazení a teplotách do 1340 C. Tyto pece se využívají v průmyslu stejně jako v keramických dílnách, studiích, klinikách, školách a v soukromé oblasti prostě všude tam, kde se vyžaduje robustní pec, často se vypaluje a je potřebné vynikající rovnoměrnost teploty. Vytápění z pěti stran Topné prvky na nosných trubkách zajišťují volné sálání tepla Topné prvky v nejlepší kvalitě, optimální tloušťka a délka drátu pro dlouhou životnost Speciální uspořádání topných prvků pro optimální rovnoměrnost teploty Ochrana topných elementů ve dně deskou z karbidu křemíku s rovnou pokládací plochou Nehlučný provoz vytápění s polovodičovým relé (N N 300..) Přesný průběh teploty díky rychlému taktování spínání Termočlánek typu S Nucené odpojení kontaktním dveřním spínačem Vícevrstvá izolace vyzděná z lehčených žáruvzdorných cihel a speciální zadní izolace pro nízkou spotřebu energie Samonosná a nezničitelná konstrukce stropu konstruovaná jako klenba Plášť provedený s dvojitými stěnami, postranní plechy z ušlechtilé oceli (N N 300..), díky tomu nízké vnější teploty Přitažlivý design Pevné dveře v provedení s dvojitými stěnami Dvířka nastavitelná a uzamykatelná visacím zámkem Ekologický práškový nástřik pláště s dlouhou životností Manuálně plynule regulovatelný otvor přívodního vzduchu Komínek pro odvod odplynů ve stropě, manuální klapka odpadního vzduchu od modelu N N 100

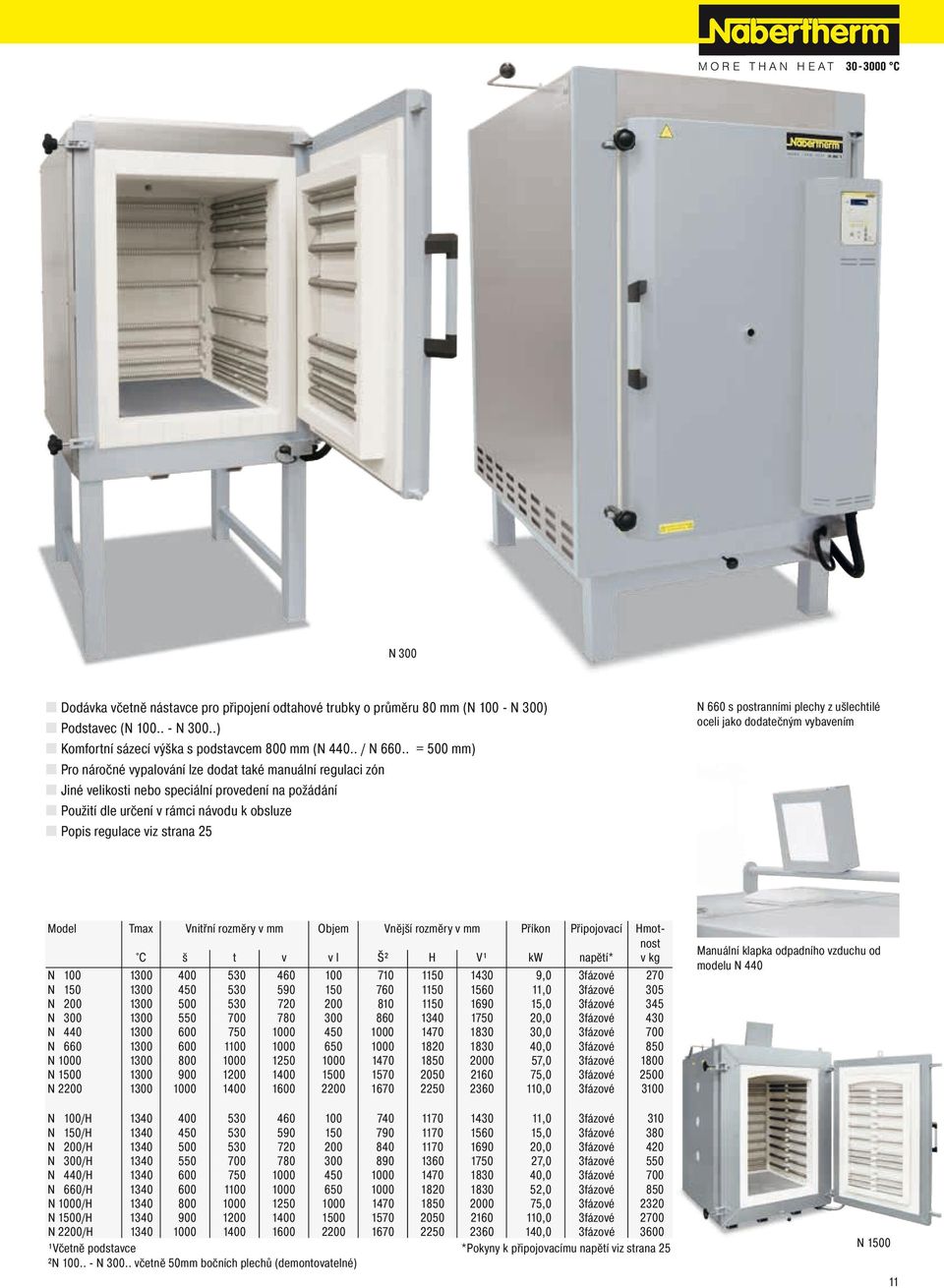

11 N 300 Dodávka včetně nástavce pro připojení odtahové trubky o průměru 80 mm (N N 300) Podstavec (N N 300..) Komfortní sázecí výška s podstavcem 800 mm (N / N = 500 mm) Pro náročné vypalování lze dodat také manuální regulaci zón Jiné velikosti nebo speciální provedení na požádání Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 N 660 s postranními plechy z ušlechtilé oceli jako dodatečným vybavením Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š t v v l Š² H V¹ kw napětí* v kg N ,0 3fázové 270 N ,0 3fázové 305 N ,0 3fázové 345 N ,0 3fázové 430 N ,0 3fázové 700 N ,0 3fázové 850 N ,0 3fázové 1800 N ,0 3fázové 2500 N ,0 3fázové 3100 N 100/H ,0 3fázové 310 N 150/H ,0 3fázové 380 N 200/H ,0 3fázové 420 N 300/H ,0 3fázové 550 N 440/H ,0 3fázové 700 N 660/H ,0 3fázové 850 N 1000/H ,0 3fázové 2320 N 1500/H ,0 3fázové 2700 N 2200/H ,0 3fázové 3600 ¹Včetně podstavce *Pokyny k připojovacímu napětí viz strana 25 ²N N včetně 50mm bočních plechů (demontovatelné) Manuální klapka odpadního vzduchu od modelu N 440 N

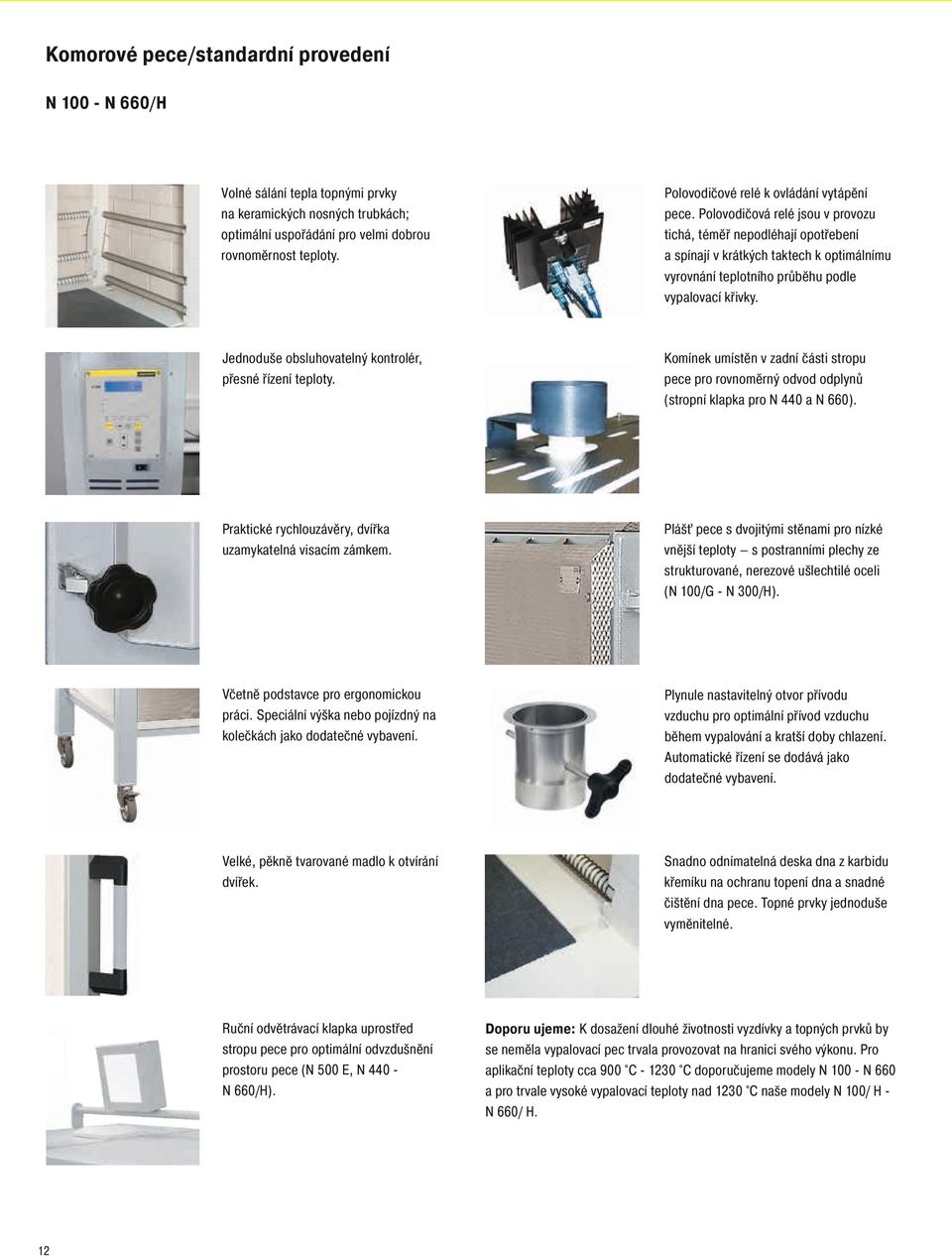

12 Komorové pece/standardní provedení N N 660/H Volné sálání tepla topnými prvky na keramických nosných trubkách; optimální uspořádání pro velmi dobrou rovnoměrnost teploty. Polovodičové relé k ovládání vytápění pece. Polovodičová relé jsou v provozu tichá, téměř nepodléhají opotřebení a spínají v krátkých taktech k optimálnímu vyrovnání teplotního průběhu podle vypalovací křivky. Jednoduše obsluhovatelný kontrolér, přesné řízení teploty. Komínek umístěn v zadní části stropu pece pro rovnoměrný odvod odplynů (stropní klapka pro N 440 a N 660). Praktické rychlouzávěry, dvířka uzamykatelná visacím zámkem. Plášť pece s dvojitými stěnami pro nízké vnější teploty s postranními plechy ze strukturované, nerezové ušlechtilé oceli (N 100/G - N 300/H). Včetně podstavce pro ergonomickou práci. Speciální výška nebo pojízdný na kolečkách jako dodatečné vybavení. Plynule nastavitelný otvor přívodu vzduchu pro optimální přívod vzduchu během vypalování a kratší doby chlazení. Automatické řízení se dodává jako dodatečné vybavení. Velké, pěkně tvarované madlo k otvírání dvířek. Snadno odnímatelná deska dna z karbidu křemíku na ochranu topení dna a snadné čištění dna pece. Topné prvky jednoduše vyměnitelné. Ruční odvětrávací klapka uprostřed stropu pece pro optimální odvzdušnění prostoru pece (N 500 E, N N 660/H). Doporučujeme: K dosažení dlouhé životnosti vyzdívky a topných prvků by se neměla vypalovací pec trvala provozovat na hranici svého výkonu. Pro aplikační teploty cca 900 C C doporučujeme modely N N 660 a pro trvale vysoké vypalovací teploty nad 1230 C naše modely N 100/ H - N 660/ H. 12

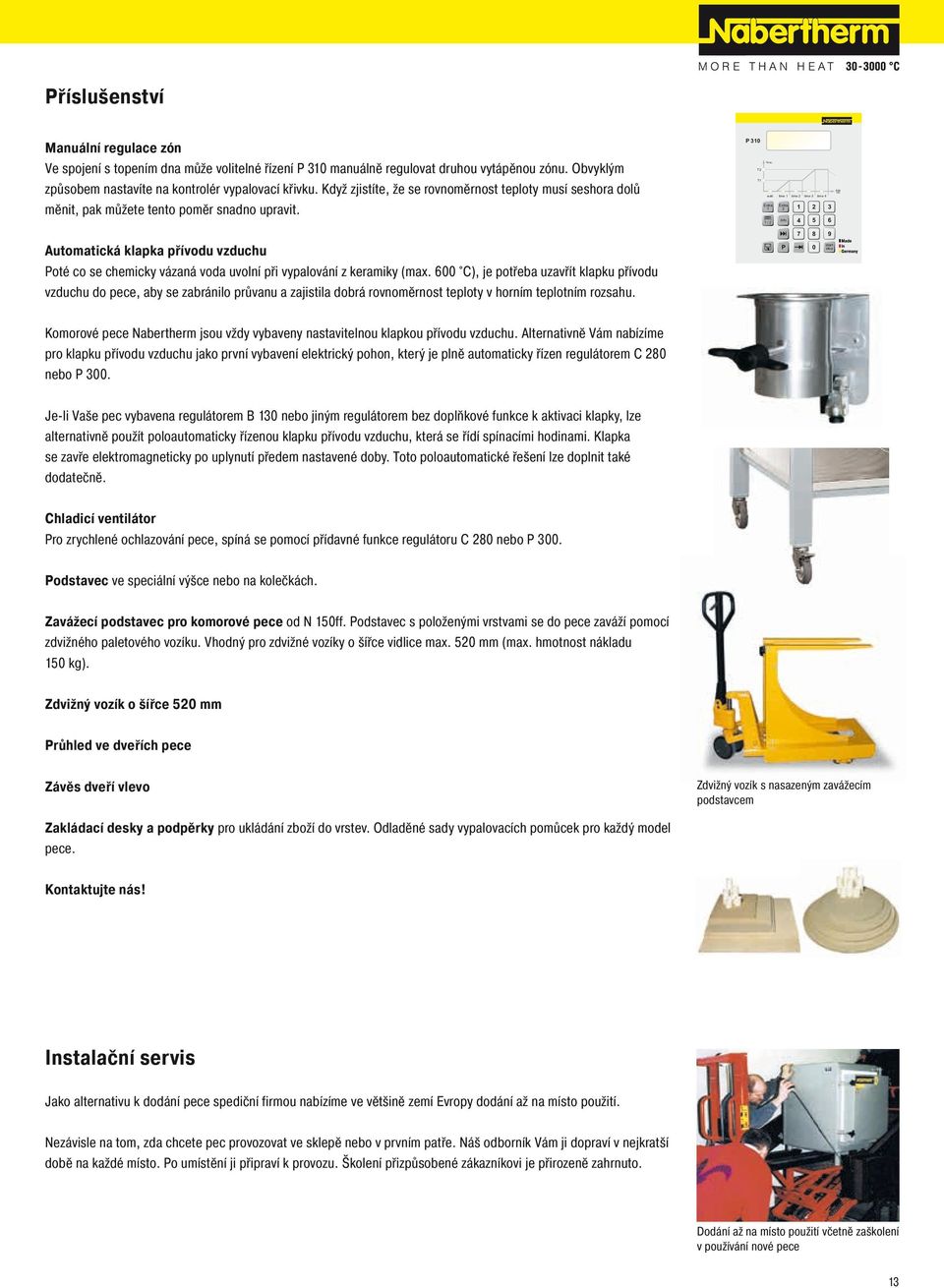

13 Temp. Příslušenství Manuální regulace zón Ve spojení s topením dna může volitelné řízení P 310 manuálně regulovat druhou vytápěnou zónu. Obvyklým způsobem nastavíte na kontrolér vypalovací křivku. Když zjistíte, že se rovnoměrnost teploty musí seshora dolů měnit, pak můžete tento poměr snadno upravit. P 310 T2 T1 wait time 1 time 2 time 3 time 4 Extra 1 1/2 Extra Info time min Automatická klapka přívodu vzduchu Poté co se chemicky vázaná voda uvolní při vypalování z keramiky (max. 600 C), je potřeba uzavřít klapku přívodu vzduchu do pece, aby se zabránilo průvanu a zajistila dobrá rovnoměrnost teploty v horním teplotním rozsahu. P start stop Komorové pece Nabertherm jsou vždy vybaveny nastavitelnou klapkou přívodu vzduchu. Alternativně Vám nabízíme pro klapku přívodu vzduchu jako první vybavení elektrický pohon, který je plně automaticky řízen regulátorem C 280 nebo P 300. Je-li Vaše pec vybavena regulátorem B 130 nebo jiným regulátorem bez doplňkové funkce k aktivaci klapky, lze alternativně použít poloautomaticky řízenou klapku přívodu vzduchu, která se řídí spínacími hodinami. Klapka se zavře elektromagneticky po uplynutí předem nastavené doby. Toto poloautomatické řešení lze doplnit také dodatečně. Chladicí ventilátor Pro zrychlené ochlazování pece, spíná se pomocí přídavné funkce regulátoru C 280 nebo P 300. Podstavec ve speciální výšce nebo na kolečkách. Zavážecí podstavec pro komorové pece od N 150ff. Podstavec s položenými vrstvami se do pece zaváží pomocí zdvižného paletového vozíku. Vhodný pro zdvižné vozíky o šířce vidlice max. 520 mm (max. hmotnost nákladu 150 kg). Zdvižný vozík o šířce 520 mm Průhled ve dveřích pece Závěs dveří vlevo Zdvižný vozík s nasazeným zavážecím podstavcem Zakládací desky a podpěrky pro ukládání zboží do vrstev. Odladěné sady vypalovacích pomůcek pro každý model pece. Kontaktujte nás! Instalační servis Jako alternativu k dodání pece spediční firmou nabízíme ve většině zemí Evropy dodání až na místo použití. Nezávisle na tom, zda chcete pec provozovat ve sklepě nebo v prvním patře. Náš odborník Vám ji dopraví v nejkratší době na každé místo. Po umístění ji připraví k provozu. Školení přizpůsobené zákazníkovi je přirozeně zahrnuto. Dodání až na místo použití včetně zaškolení v používání nové pece 13

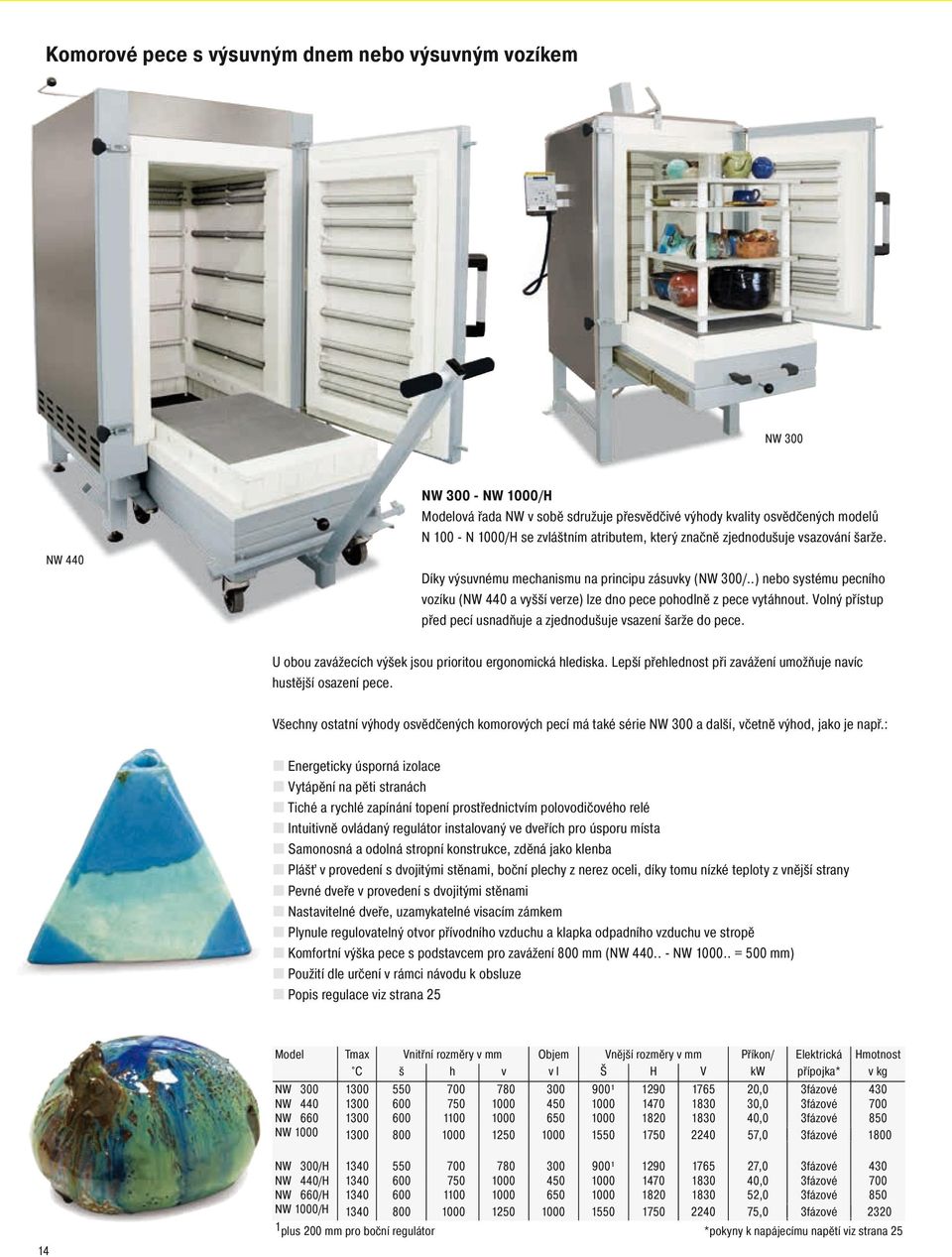

14 Komorové pece s výsuvným dnem nebo výsuvným vozíkem NW 300 NW 440 NW NW 1000/H Modelová řada NW v sobě sdružuje přesvědčivé výhody kvality osvědčených modelů N N 1000/H se zvláštním atributem, který značně zjednodušuje vsazování šarže. Díky výsuvnému mechanismu na principu zásuvky (NW 300/..) nebo systému pecního vozíku (NW 440 a vyšší verze) lze dno pece pohodlně z pece vytáhnout. Volný přístup před pecí usnadňuje a zjednodušuje vsazení šarže do pece. U obou zavážecích výšek jsou prioritou ergonomická hlediska. Lepší přehlednost při zavážení umožňuje navíc hustější osazení pece. Všechny ostatní výhody osvědčených komorových pecí má také série NW 300 a další, včetně výhod, jako je např.: Energeticky úsporná izolace Vytápění na pěti stranách Tiché a rychlé zapínání topení prostřednictvím polovodičového relé Intuitivně ovládaný regulátor instalovaný ve dveřích pro úsporu místa Samonosná a odolná stropní konstrukce, zděná jako klenba Plášť v provedení s dvojitými stěnami, boční plechy z nerez oceli, díky tomu nízké teploty z vnější strany Pevné dveře v provedení s dvojitými stěnami Nastavitelné dveře, uzamykatelné visacím zámkem Plynule regulovatelný otvor přívodního vzduchu a klapka odpadního vzduchu ve stropě Komfortní výška pece s podstavcem pro zavážení 800 mm (NW NW = 500 mm) Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon/ Elektrická Hmotnost C š h v v l Š H V kw přípojka* v kg NW ¹ ,0 3fázové 430 NW ,0 3fázové 700 NW ,0 3fázové 850 NW ,0 3fázové 1800 NW 300/H ¹ ,0 3fázové 430 NW 440/H ,0 3fázové 700 NW 660/H ,0 3fázové 850 NW 1000/H ,0 3fázové plus 200 mm pro boční regulátor *pokyny k napájecímu napětí viz strana 25 14

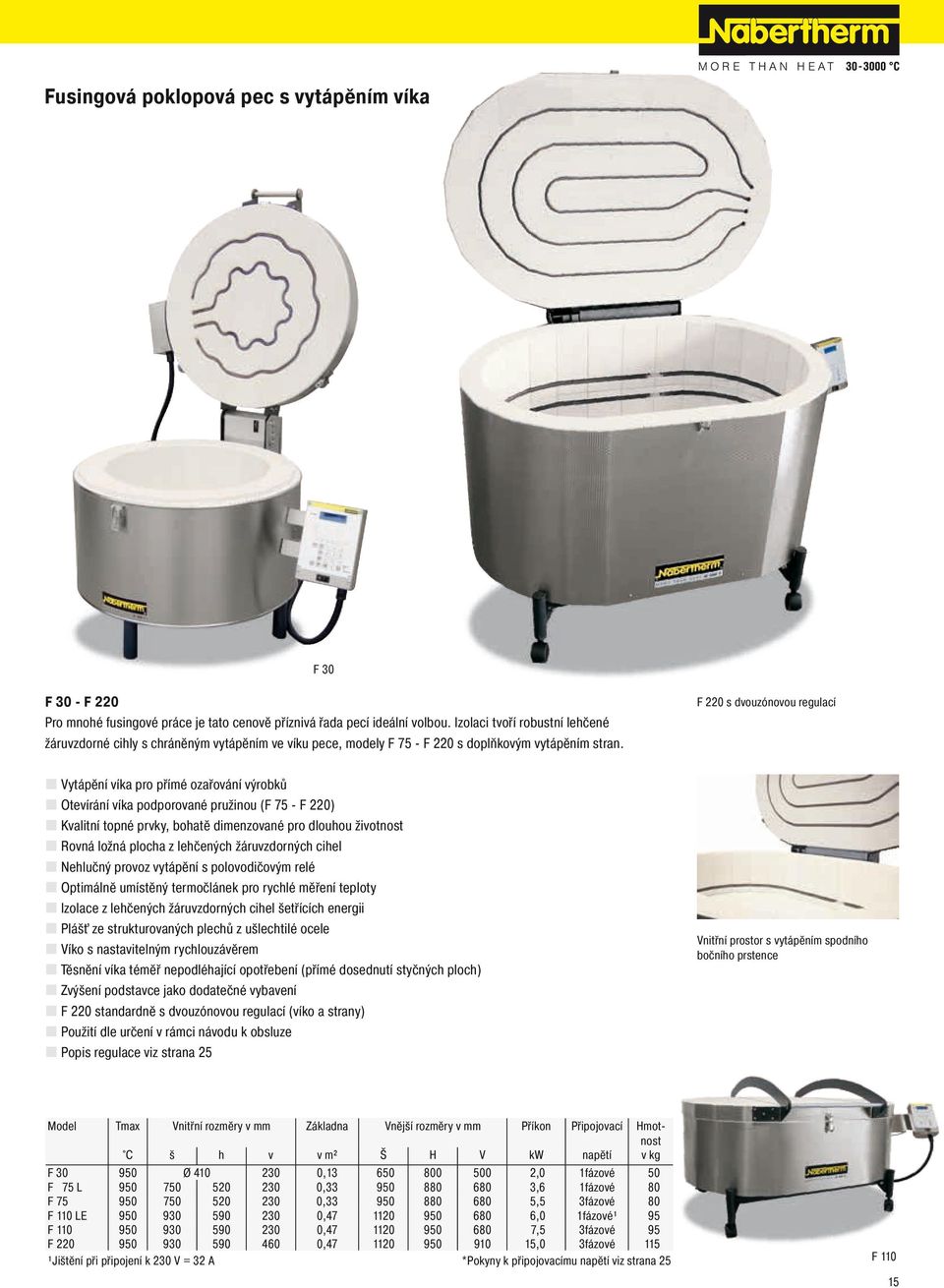

15 Fusingová poklopová pec s vytápěním víka F 30 F 30 - F 220 Pro mnohé fusingové práce je tato cenově příznivá řada pecí ideální volbou. Izolaci tvoří robustní lehčené žáruvzdorné cihly s chráněným vytápěním ve víku pece, modely F 75 - F 220 s doplňkovým vytápěním stran. F 220 s dvouzónovou regulací Vytápění víka pro přímé ozařování výrobků Otevírání víka podporované pružinou (F 75 - F 220) Kvalitní topné prvky, bohatě dimenzované pro dlouhou životnost Rovná ložná plocha z lehčených žáruvzdorných cihel Nehlučný provoz vytápění s polovodičovým relé Optimálně umístěný termočlánek pro rychlé měření teploty Izolace z lehčených žáruvzdorných cihel šetřících energii Plášť ze strukturovaných plechů z ušlechtilé ocele Víko s nastavitelným rychlouzávěrem Těsnění víka téměř nepodléhající opotřebení (přímé dosednutí styčných ploch) Zvýšení podstavce jako dodatečné vybavení F 220 standardně s dvouzónovou regulací (víko a strany) Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Vnitřní prostor s vytápěním spodního bočního prstence Model Tmax Vnitřní rozměry v mm Základna Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v m² Š H V kw napětí v kg F Ø , ,0 1fázové 50 F 75 L , ,6 1fázové 80 F , ,5 3fázové 80 F 110 LE , ,0 1fázové¹ 95 F , ,5 3fázové 95 F , ,0 3fázové 115 ¹Jištění při připojení k 230 V = 32 A *Pokyny k připojovacímu napětí viz strana 25 F

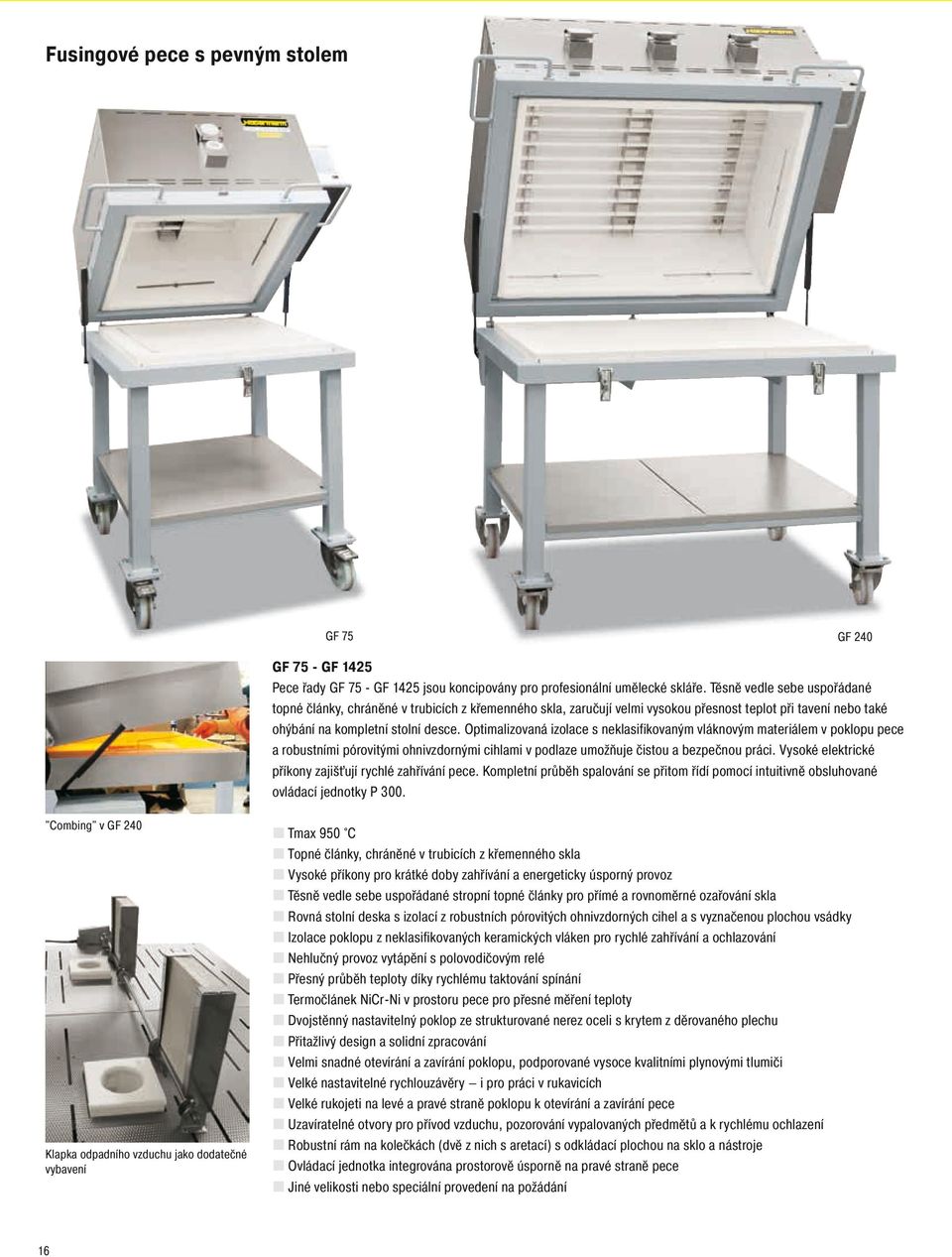

16 Fusingové pece s pevným stolem GF 75 GF 240 GF 75 - GF 1425 Pece řady GF 75 - GF 1425 jsou koncipovány pro profesionální umělecké skláře. Těsně vedle sebe uspořádané topné články, chráněné v trubicích z křemenného skla, zaručují velmi vysokou přesnost teplot při tavení nebo také ohýbání na kompletní stolní desce. Optimalizovaná izolace s neklasifikovaným vláknovým materiálem v poklopu pece a robustními pórovitými ohnivzdornými cihlami v podlaze umožňuje čistou a bezpečnou práci. Vysoké elektrické příkony zajišťují rychlé zahřívání pece. Kompletní průběh spalování se přitom řídí pomocí intuitivně obsluhované ovládací jednotky P 300. "Combing" v GF 240 Klapka odpadního vzduchu jako dodatečné vybavení Tmax 950 C Topné články, chráněné v trubicích z křemenného skla Vysoké příkony pro krátké doby zahřívání a energeticky úsporný provoz Těsně vedle sebe uspořádané stropní topné články pro přímé a rovnoměrné ozařování skla Rovná stolní deska s izolací z robustních pórovitých ohnivzdorných cihel a s vyznačenou plochou vsádky Izolace poklopu z neklasifikovaných keramických vláken pro rychlé zahřívání a ochlazování Nehlučný provoz vytápění s polovodičovým relé Přesný průběh teploty díky rychlému taktování spínání Termočlánek NiCr-Ni v prostoru pece pro přesné měření teploty Dvojstěnný nastavitelný poklop ze strukturované nerez oceli s krytem z děrovaného plechu Přitažlivý design a solidní zpracování Velmi snadné otevírání a zavírání poklopu, podporované vysoce kvalitními plynovými tlumiči Velké nastavitelné rychlouzávěry i pro práci v rukavicích Velké rukojeti na levé a pravé straně poklopu k otevírání a zavírání pece Uzavíratelné otvory pro přívod vzduchu, pozorování vypalovaných předmětů a k rychlému ochlazení Robustní rám na kolečkách (dvě z nich s aretací) s odkládací plochou na sklo a nástroje Ovládací jednotka integrována prostorově úsporně na pravé straně pece Jiné velikosti nebo speciální provedení na požádání 16

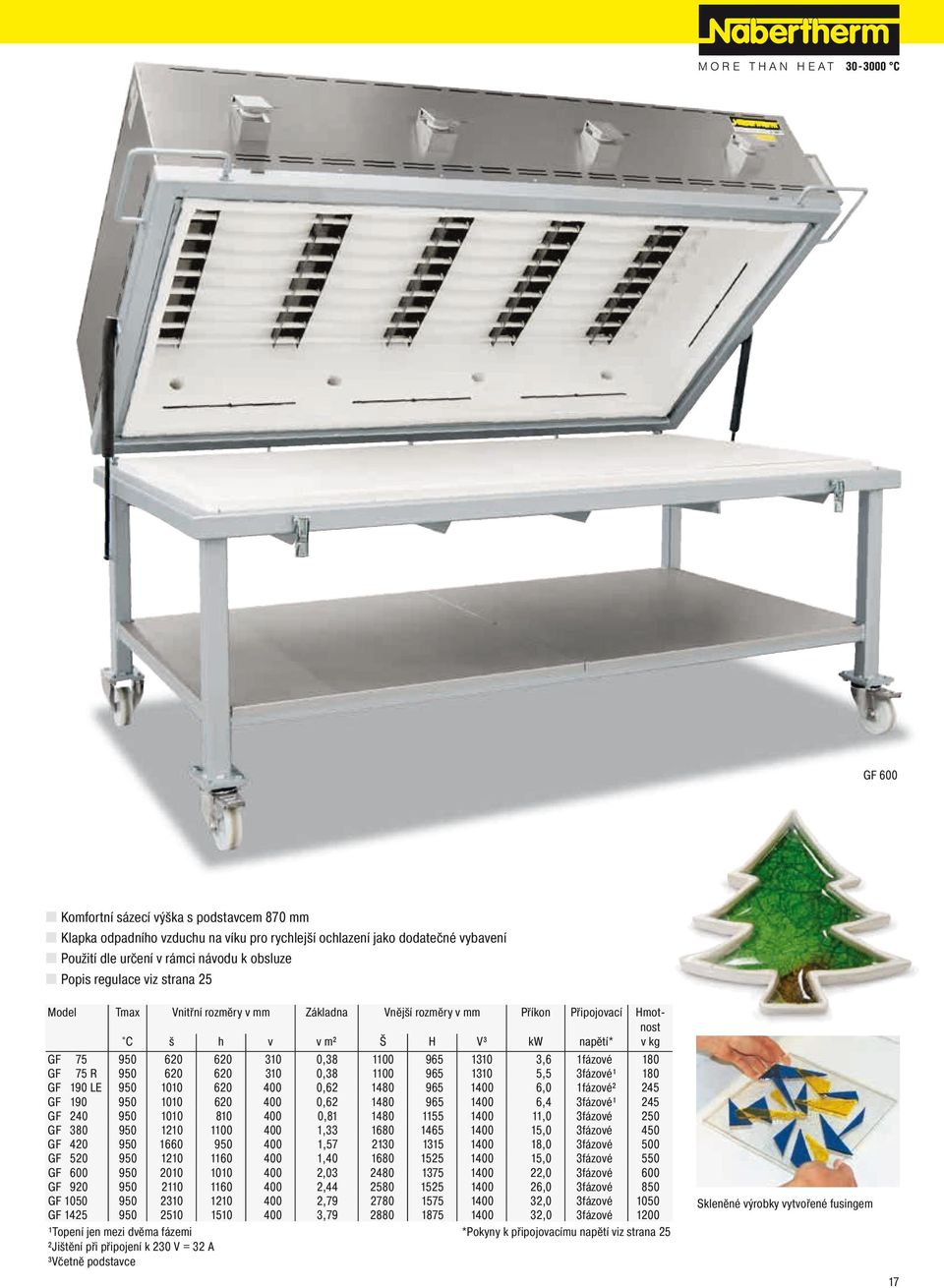

17 GF 600 Komfortní sázecí výška s podstavcem 870 mm Klapka odpadního vzduchu na víku pro rychlejší ochlazení jako dodatečné vybavení Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 Model Tmax Vnitřní rozměry v mm Základna Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v m² Š H V³ kw napětí* v kg GF , ,6 1fázové 180 GF 75 R , ,5 3fázové¹ 180 GF 190 LE , ,0 1fázové² 245 GF , ,4 3fázové¹ 245 GF , ,0 3fázové 250 GF , ,0 3fázové 450 GF , ,0 3fázové 500 GF , ,0 3fázové 550 GF , ,0 3fázové 600 GF , ,0 3fázové 850 GF , ,0 3fázové 1050 GF , ,0 3fázové 1200 ¹Topení jen mezi dvěma fázemi *Pokyny k připojovacímu napětí viz strana 25 ²Jištění při připojení k 230 V = 32 A ³Včetně podstavce Skleněné výrobky vytvořené fusingem 17

18 Fusingové pece s pojízdným stolem nebo vanou GFM GFM 1050 Pro speciální požadavky ve výrobě byla vyvinuta série GFM. V závislosti na použití se dodávají různé hloubky stolu. Standardně se dodává stůl pro fusing. Systém lze rozšířit o různé stoly nebo vany s různými výškami a o četné dodatečné vybavení. Obzvlášť hospodárný je systém výměnných stolů, u kterého je možné jeden stůl plnit, zatímco se druhý nachází v peci. Tmax 950 C Vytápěné víko s pevně stojícím podstavcem Dodávka včetně stolu GFM 920 Západkový mechanismus k definovanému otevření víka v různých polohách pro zrychlené ochlazení Stůl na kolečkách, volně pojízdný Rovná stolní deska s izolací z robustních pórovitých ohnivzdorných cihel a s vyznačenou plochou vsádky Komfortní sázecí výška s podstavcem 870 mm Topné články, chráněné v trubicích z křemenného skla Vysoké příkony pro krátké doby zahřívání a energeticky úsporný provoz Těsně vedle sebe uspořádané stropní topné články pro přímé a rovnoměrné ozařování skla Nehlučný provoz vytápění s polovodičovým relé Termočlánek NiCr-Ni v prostoru pece pro přesné měření teploty Dvojstěnný nastavitelný poklop ze strukturované nerez oceli s krytem z děrovaného plechu Izolace poklopu z neklasifikovaných keramických vláken pro rychlé zahřívání a ochlazování Přitažlivý design a solidní zpracování Velmi snadné otevírání a zavírání poklopu, podporované vysoce kvalitními plynovými tlumiči Velké nastavitelné rychlouzávěry i pro práci v rukavicích Otvory pro přívodní vzduch a sledování skla s uzavíratelným, izolovaným víkem, také s průzorem jako dodatečné vybavení Použití dle určení v rámci návodu k obsluze Popis kontrolér viz strana 25 Automatické otevírání víka pomocí elektromechanického vřetena Dodatečné vybavení fusingových pecí série GF a GFM Automatické otevírání víka, programovatelné pomocí přídavné funkce kontroléru, pro zrychlené ochlazení od GF 380, resp. GFM 380 Vytápění dna pro rovnoměrné prohřívání větších objektů jako doplňkové vybavení Chladicí ventilátor pro zrychlené ochlazování při uzavřeném víku Další stoly pro rozšíření systému pece Systém výměny stolu pro využití zbytkového tepla pece a pro zkrácení dob cyklu výměnou stolu v teplém stavu (v závislosti na odolnosti proti změnám teploty použitého skla) Klapka odpadního vzduchu na víku pro rychlejší ochlazení Klapka na přívodní vzduch s průhledem pro sledování skla Klapka přívodu vzduchu s průzorem pro sledování skla jako dodatečné vybavení 18 Model Tmax Vnitřní rozměry v mm Základna Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v m² Š H V kw napětí* v kg GFM , fázové 410 GFM , fázové 430 GFM , fázové 610 GFM , fázové 740 GFM , fázové 860 *Pokyny k připojovacímu napětí viz strana 25

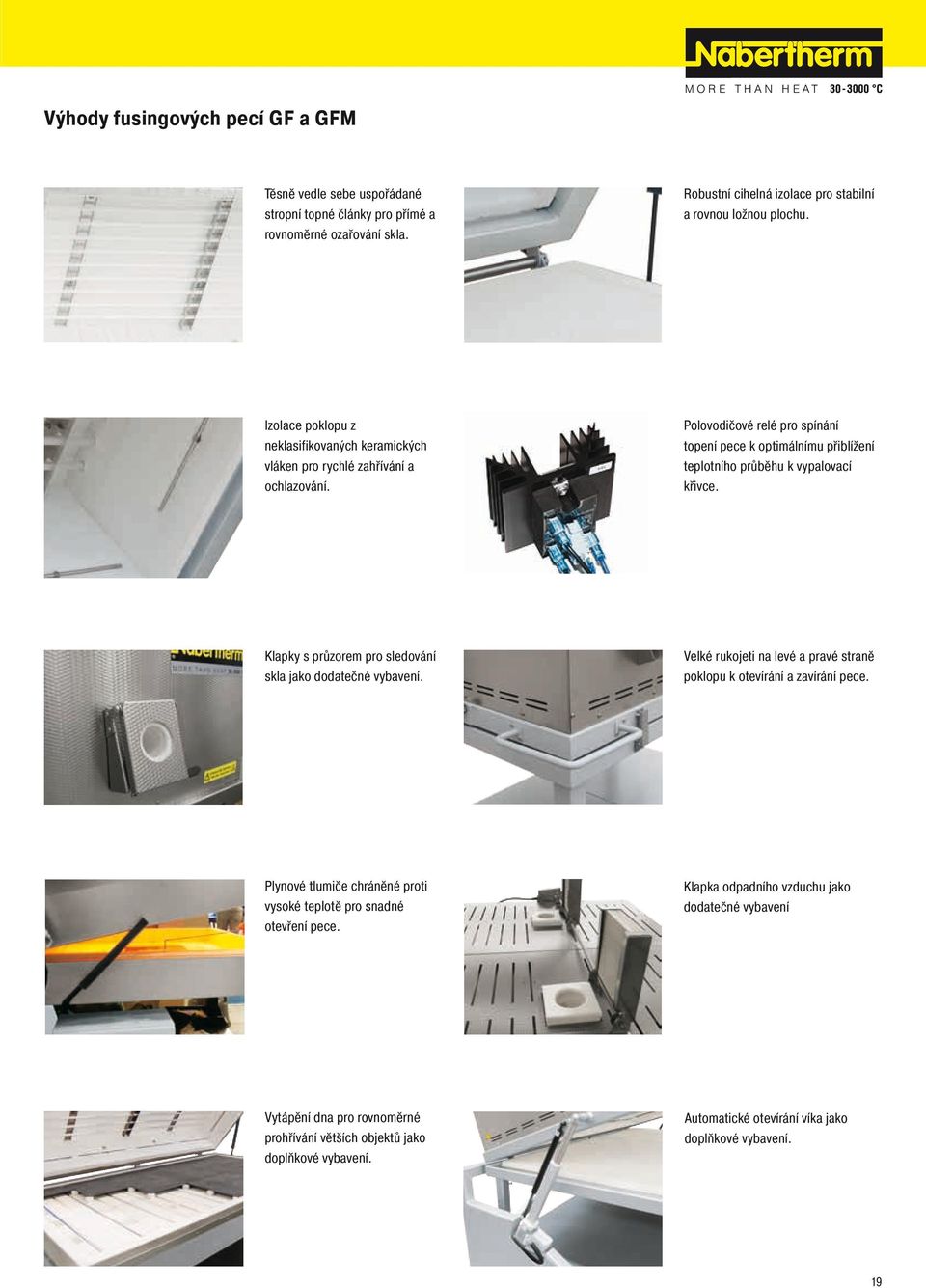

19 Výhody fusingových pecí GF a GFM Těsně vedle sebe uspořádané stropní topné články pro přímé a rovnoměrné ozařování skla. Robustní cihelná izolace pro stabilní a rovnou ložnou plochu. Izolace poklopu z neklasifikovaných keramických vláken pro rychlé zahřívání a ochlazování. Polovodičové relé pro spínání topení pece k optimálnímu přiblížení teplotního průběhu k vypalovací křivce. Klapky s průzorem pro sledování skla jako dodatečné vybavení. Velké rukojeti na levé a pravé straně poklopu k otevírání a zavírání pece. Plynové tlumiče chráněné proti vysoké teplotě pro snadné otevření pece. Klapka odpadního vzduchu jako dodatečné vybavení Vytápění dna pro rovnoměrné prohřívání větších objektů jako doplňkové vybavení. Automatické otevírání víka jako doplňkové vybavení. 19

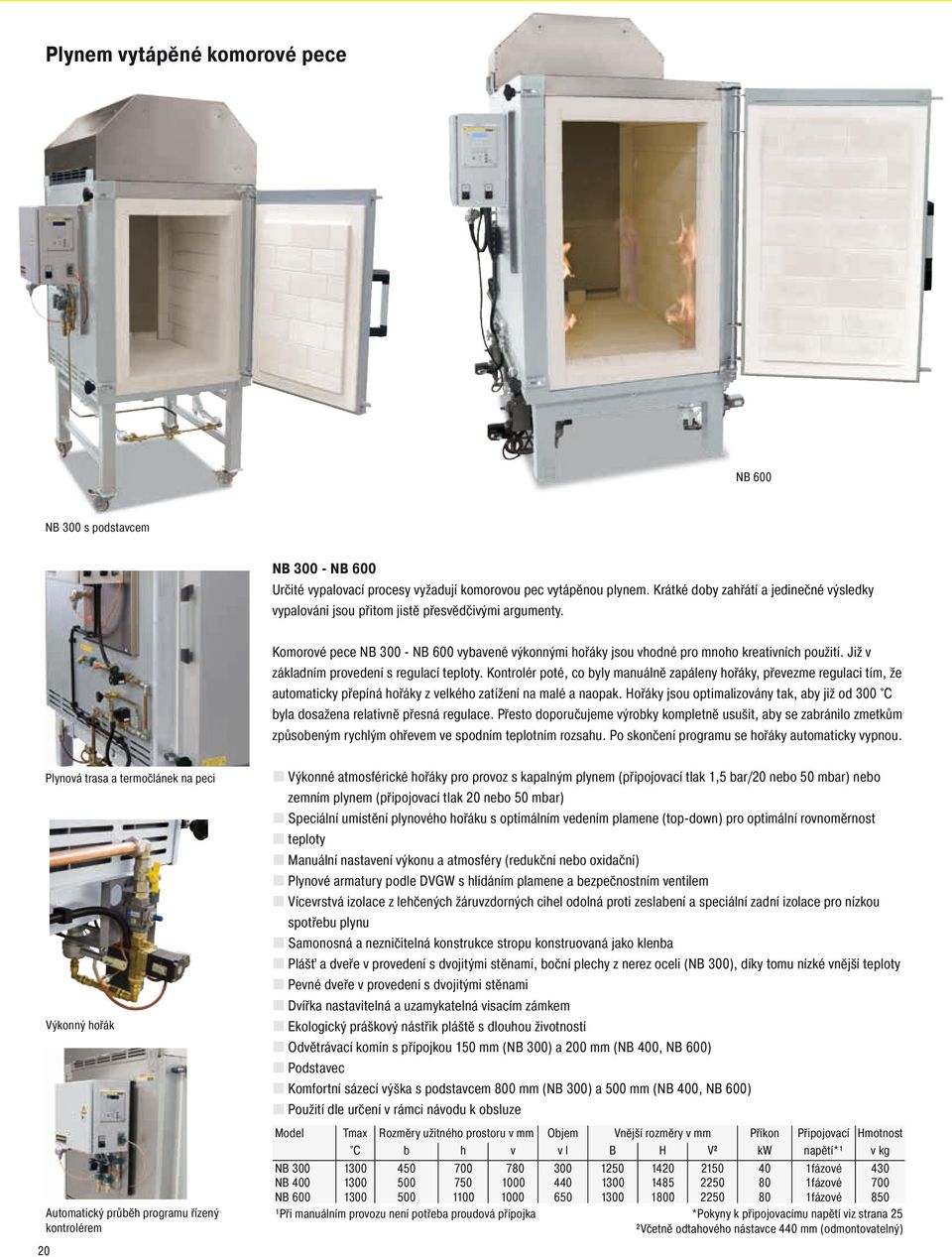

20 Plynem vytápěné komorové pece NB 600 NB 300 s podstavcem NB NB 600 Určité vypalovací procesy vyžadují komorovou pec vytápěnou plynem. Krátké doby zahřátí a jedinečné výsledky vypalování jsou přitom jistě přesvědčivými argumenty. Komorové pece NB NB 600 vybavené výkonnými hořáky jsou vhodné pro mnoho kreativních použití. Již v základním provedení s regulací teploty. Kontrolér poté, co byly manuálně zapáleny hořáky, převezme regulaci tím, že automaticky přepíná hořáky z velkého zatížení na malé a naopak. Hořáky jsou optimalizovány tak, aby již od 300 C byla dosažena relativně přesná regulace. Přesto doporučujeme výrobky kompletně usušit, aby se zabránilo zmetkům způsobeným rychlým ohřevem ve spodním teplotním rozsahu. Po skončení programu se hořáky automaticky vypnou. Plynová trasa a termočlánek na peci Výkonný hořák Automatický průběh programu řízený kontrolérem 20 Výkonné atmosférické hořáky pro provoz s kapalným plynem (připojovací tlak 1,5 bar/20 nebo 50 mbar) nebo zemním plynem (připojovací tlak 20 nebo 50 mbar) Speciální umístění plynového hořáku s optimálním vedením plamene (top-down) pro optimální rovnoměrnost teploty Manuální nastavení výkonu a atmosféry (redukční nebo oxidační) Plynové armatury podle DVGW s hlídáním plamene a bezpečnostním ventilem Vícevrstvá izolace z lehčených žáruvzdorných cihel odolná proti zeslabení a speciální zadní izolace pro nízkou spotřebu plynu Samonosná a nezničitelná konstrukce stropu konstruovaná jako klenba Plášť a dveře v provedení s dvojitými stěnami, boční plechy z nerez oceli (NB 300), díky tomu nízké vnější teploty Pevné dveře v provedení s dvojitými stěnami Dvířka nastavitelná a uzamykatelná visacím zámkem Ekologický práškový nástřik pláště s dlouhou životností Odvětrávací komín s přípojkou 150 mm (NB 300) a 200 mm (NB 400, NB 600) Podstavec Komfortní sázecí výška s podstavcem 800 mm (NB 300) a 500 mm (NB 400, NB 600) Použití dle určení v rámci návodu k obsluze Model Tmax Rozměry užitného prostoru v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C b h v v l B H V² kw napětí*¹ v kg NB fázové 430 NB fázové 700 NB fázové 850 ¹Při manuálním provozu není potřeba proudová přípojka *Pokyny k připojovacímu napětí viz strana 25 ²Včetně odtahového nástavce 440 mm (odmontovatelný)

21 Vypalovací pece pro techniku RAKU Systém RAKU 100 a plynový hořák Zvon včetně stolu Zdvihací stojan s pohonem klikou Systém RAKU 100, třídílný RAKU 100 je vypalovací pec vytápěná plynem pro provoz ve volném prostoru s běžným propanovým plynem.tato pec kombinuje dvě odlišné koncepce. Může se podle potřeby použít jako poklopová (s horním nakládáním) nebo zvonová pec. V základní verzi se zvon zvedá dvěmi tyčemi. Jako rozšíření lze dodat zdvihací stojan s pohonem klikou, který činí zdvihání zvonu velmi pohodlným. V této verzi může bez problémů pracovat s pecí jedna osoba. Rádi vám dodáme vhodný propanový hořák. Můžete ale použít i vlastní model. Pohodlné a snadné složení, speciálně také zvonu Použití jako zvonová nebo poklopová pec Plášť ze strukturovaných plechů z ušlechtilé ocele Průzory k pozorování vypalovaných výrobků Kvalitní izolace s nízkou akumulací tepla pro krátké doby zahřátí Nízká spotřeba plynu Speciální vedení plamene pro dobrou rovnoměrnost teploty Jednoduchá manipulace Použití dle určení v rámci návodu k obsluze Propanový hořák s přípojkou pro láhev, vysoký výkon 18 kw Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Hmotnost v kg C š h v v l Š H V Zvon Zdvihací zařízení Systém RAKU Zdvihací stojan Hořák Výkon 18 kw Měřič teploty pro RAKU 100, jednoduchá obsluha, snímač teploty NiCr-Ni, zobrazení C, možnost připojení druhého snímače s přepnutím zobrazení 21

22 Víceúčelová komorová pec Chladící pec na skleněné korálky/víceúčelová komorová pec MF 5 Při profesionální výrobě skleněných korálků se neobejdete bez kvalitní pece. MF 5 je ideální pec pro chlazení větších skleněných korálků ne šperků. Pro zachycení skleněnými korálky jsou určena dvířka s drážkou, která se při použití pece pro jiné účely může uzavřít výplní. Díky infračervenému vytápění je vyloučen přímý kontakt s topnými spirálami. Pec se proto může otevřít také v provozním stavu a během otevření pokračuje ve vytápění. Na základě maximální teploty 950 C je možné multifunkční využití této pece, např. pro fusing a smaltování, k dekoraci a předehřátí fritů a jiných materiálů. Tmax 950 C Stropní vytápění pece Vytápění chráněno v křemenných trubkách, není nutný kontaktní spínač dvířek Vícevrstvá struktura izolace Provedení jako stolní model Plášť ze strukturovaných plechů z ušlechtilé ocele Nízká spotřeba energie Velmi snadná obsluha Nehlučný provoz vytápění s polovodičovým relé Pohodlné naplnění skleněnými korálkami Použití dle určení v rámci návodu k obsluze Popis regulace viz strana Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V kw napětí* v kg MF ,6 1fázové 15 *Pokyny k připojovacímu napětí viz strana 25

23 Smaltovací pece LE 1/11 LE 6/11 Smaltovací pece LE 1/11 - LE 14/11 Pro smaltování se ideálně hodí muflové pece LE 1/11 - LE 14/11. Právě v oblasti, pro kterou jsou typické malé práce, je tato pec díky nízké spotřebě energie a jednoduché obsluze optimální pracovní zařízení. Lehká vláknitá izolace umožňuje krátké doby zahřátí. Tmax C, 1050 C jako kontinuální pracovní teplota Vytápění z obou stran Topné prvky chráněné v křemenných trubkách Vícevrstvá struktura izolace Plášť ze strukturovaných plechů z ušlechtilé ocele Nízká spotřeba energie Velmi snadná obsluha Nehlučný provoz vytápění s polovodičovým relé Použití dle určení v rámci návodu k obsluze Popis regulace viz strana 25 LE 2/11 Model Tmax Vnitřní rozměry v mm Objem Vnější rozměry v mm Příkon Připojovací Hmotnost C š h v v l Š H V kw napětí* v kg LE 1/ ,5 1fázové 10 LE 2/ ,8 1fázové 10 LE 4/ ,8 1fázové 15 LE 6/ ,8 1fázové 18 LE 14/ ,9 1fázové 25 *Pokyny k připojovacímu napětí viz strana 25 23

24 Přehled výhod našich kontrolér B 130 T2 T1 Temp. wait time 1 time 2 time 3 time 4 T3 time min Jednoduché ovládání a spolehlivost stojí na prvním místě při vývoji našich vlastních kontrolér Přehledné uspořádání kláves umožňuje snadné programování kontrolér Na velkém, kontrastním displeji je možné rychle odečítat všechny časy a teploty V závislosti na modelu je možné uložit různý počet individuálních vypalovacích křivek Svítivé diody zřetelně indikují každý úsek programu Důležité informace jako např. spotřebu proudu, provozní hodiny nebo chybová hlášení je možné snadno vyvolat klávesou Info start stop Info P B 130 Popis kláves P Klávesa pro výběr programu Info Touto klávesou se vyvolá informační menu s následujícími údaji: Tlačítko pro přechod do následujícího segmentu Spotřeba proudu Provozní hodiny Doba běhu programu a teplota Paměť závad Tepelná účinnost start stop Tlačítko pro spuštění/ukončení probíhajícího programu Přídavná tlačítka kontroléru C 280, P 300, P 310 Hlavní tlačítko pro změnu hodnot na displeji (teploty/časy) Extra 1 Tlačítko k aktivaci přídavné funkce jako např. ventilátoru (C 280, P 300, P 310) Tlačítko pro uložení Vašich vlastních programů Tlačítko Skip (Přeskočit) k předčasné změně segmentu (P 300, P 310) Tlačítko pro zablokování kontrolér proti změnám programu (B 130, C 280) 1/2 Tlačítko výkonu topných okruhů (jen P 310) 24

25 Temp. Temp. Temp. Řízení procesu a dokumentace Společnost Nabertherm disponuje dlouholetými zkušenostmi ve vývoji a výrobě standardizovaných a regulačních zařízení optimálních pro uživatele. Řízení se vyznačují vysokým komfortem obsluhy a disponují již v základní verzi množstvím funkcí. B 130 T2 T1 T3 Standardní kontroléry Naše široká nabídka standardních kontrolér pokrývá většinu požadavků zákazníků. Kontrolér sladěný s určitým modelem pece reguluje spolehlivě teplotu. Standardní kontroléry se vyvíjejí a vyrábějí v rámci skupiny Nabertherm. Při vývoji kontrolérů máme na mysli jednoduchou obsluhu. Technicky jsou přístroje přizpůsobeny danému modelu pece, příp. aplikaci s ním spojené. Od jednoduchého kontroléru s nastavitelnou teplotou až po řídicí jednotku s libovolně nastavitelnými parametry regulace, ukládáním programů do paměti, mikroprocesorová regulace PID se systémem vlastní diagnostiky a rozhraním pro připojení k počítači máme řešení pro Vaše požadavky. B 130 wait time 1 time 2 time 3 time 4 P start stop Info time min Přiřazení standardních regulátorů k modelovým řadám pecí Top 16/R - Top 100 Top Top 220 HO HO 100 N 40E - N 100E N 140E - N 500E N N 2200/H Stránka katalogu NW NW 1000/H F 30 - F 110 F 220 GF 75 - GF 1425 GFM NB NB 600 MF 5 LE 1/11- LE 4/11 LE6/11 - LE 14/11 C 280 P 300 Controller B 130 C 280 P 300 P 310 R 6 B T2 T1 P 300 wait time 1 time 2 time 3 time 4 Extra 1 Extra Info P start stop time min Rozsah funkcí standardních regulátorů C6 B 130 B 150 C 280 P 300 P 310 Počet programů Segmenty Speciální funkce (např. ventilátor nebo aut. klapky) 2 2¹ 2¹ Maximální počet regulačních zón Ovládání manuální regulace zón Samooptimalizace Hlášení stavu v čitelném textu Zadání údajů pomocí numerické klávesnice Blokování tlačítek Funkce Skip pro změnu segmentu Zadání programu v krocích 1 C a 1 min Nastavitelný čas spuštění (např. pro využití nočního proudu) Přepínání C/ F Počitadlo kwh Počítadlo provozních hodin NTLog Basic pro regulátor Nabertherm: záznam procesních dat na USB flash disk Rozhraní pro software MV standardně volitelně ¹ ne jako regulátor tavné lázně P 310 T2 T1 P 310 B 150 wait time 1 time 2 time 3 time 4 Extra 1 1/2 Extra Info P start stop time min Rozhraní/software MV Volitelně lze dodat rozhraní pro výše uvedené kontrolér. Přes rozhraní lze načíst průběh programu do počítače a pomocí tabulkového procesoru ho vyhodnocovat. Alternativně je možné řídit průběh programu také pomocí řídicího softwaru Nabertherm MV. Vyžádejte si další informace. Připojovací napětí pro pece Nabertherm 1fázové: Všechny pece se dodávají pro napětí 110 V V, 50 nebo 60 Hz. 3fázové: Všechny pece se dodávají pro napětí 200 V V, příp. 380 V V, 50 nebo 60 Hz. Všechny jmenovité příkony v katalogu se vztahují ke standardním provedením 400 V (3/N/PE) nebo 230 V (1/N/PE). 25

26 Od konstrukce až po expedici Přes 40 vývojových inženýrů zajišťuje, aby naše pece byly vždy na nejnovější úrovni techniky. Každá pec se konstruuje trojrozměrně pomocí nejmodernějších programů CAD. Mechanické funkce je možné testovat již na obrazovce. Aby bylo možné i v budoucnu zajistit umístění výroby v Německu, používáme pro výrobu našich pecí nejmodernější stroje. Všechny plechové díly pecí se např. řežou na přesné laserové řezačce. Při izolaci našich pecí nepřistupujeme na kompromisy. Každá pec je ručně vyzděna. Všechny izolační materiály se ručně přeberou a přesně vloží do pece. Pravidelné kontroly všech materiálů zajišťují dlouhou životnost pecí. Každá pec, která opouští náš závod, je podrobena rozsáhlé výstupní kontrole. To podtrhuje naše nároky na kvalitu a zpracování. Pro dlouhý život pece je důležité dobré zásobování náhradními díly. Dodáváme náhradní díly rychle a za férové ceny. Tím je zajištěno, že budete mít z Vaší pece radost dlouhá léta. Ještě dnes dodáváme náhradní díly pro pece vyráběné v počátcích naší firmy. Chcete-li se blíže seznámit se společností Nabertherm, podívejte se na naše firemní video na adrese www. nabertherm.com. Made in Germany 26

27 Spektrum produktů firmy Nabertherm Sklo Pro průmyslové zpracování skla (fusing, obloukování, dekorace, temperování atd.) Vám nabízíme vedle širokého standardního programu také řešení upravená podle přání zákazníka. Vyžádejte si prosím náš 64 stránkový katalog Sklo a nechte se přesvědčit o našich možnostech. Dental Advanced Materials Furnaces and Heat Treatment Plants for Powder Metallurgy Technical Ceramics Bio Ceramics MLCC, LTCC, HTCC MIM, CIM Lighting/LED Industry Fuel Cell/Battery Manufacturing Wafer Production Photovoltaics Crystal Growth Polymerization Energy Efficiency Technology Made in Germany Laboratoř/Zubní laboratoř Vedle představených koncepcí pecí pro výrobu nabízí firma Nabertherm širokou paletu standardních pecí pro laboratoř. Krátké dodací lhůty jsou pro nás závazkem. Prosím vyžádejte si náš samostatný katalog výrobků pro laboratoře, abyste získali bližší informace o laboratorních pecích, které Vás zajímají. Advanced Materials S naším rozsáhlým sortimentem pecí pro resort Advanced Materials nabízíme zajímavá řešení pro četné aplikace v práškové metalurgii, technické keramice, pro výrobu palivových článků a další inovativní oblasti použití. Naše elektrické nebo plynové pece jsou k dispozici pro provoz se vzduchem, s ochrannou plynovou atmosférou nebo s podtlakem. Jistě najdeme nějaké řešení i pro vaše potřeby, ať už půjde o malé laboratorní pece, nebo o plně automatická zařízení s kombinovanou pecí s čištěním výfukových plynů. Furnaces and Accessories Sintering Furnaces for Zirconia Translucent Zirconia CoCr Alloys CAD/CAM Systems Burnout Furnaces Laser Sintering Model Casting Production Furnaces Laboratory Muffle Furnaces Preheating Furnaces Ashing Furnaces Tube MadeFurnaces Ovens in Air Germany Circulation Furnaces Chamber Furnaces Melting Furnaces High-Temperature Furnaces Retort Furnaces Vacuum Furnaces Brazing Furnaces Clean Room Furnaces Made in Germany Foundry Slévárna Od elektricky nebo plynem ohřívaných tavicích pecí přes pece pro lití na vytavitelný model či pecí na sušení jader až po tepelné opracování včetně plně automatických zušlechťovacích zařízení pro hliník nebo ocel - profesionálně uspokojíme požadavky aplikací slévárenského průmyslu. Melting Holding Transporting Core Drying Thermal Decoring Dewaxing Heat Treatment Annealing Tempering Preheating Quenching Energy Efficiency Technology AMS 2750 E, NADCAP, CQI-9 Made in Germany Termoprocesní technika Popouštění, stárnutí, žíhání, kalení, nitridování, letování pod ochranným plynem, temperování, sušení, zušlechťování - to jsou jen některé z aplikací, které lze realizovat s naším rozsáhlým sortimentem pecí a zařízení. Od kompaktních kalicích pecí až po plně automaticky pracující linky s dopravní technikou a dokumentováním procesů. Spolehlivě najdeme optimální řešení pro Vaše použití. 27

28 Celý svět z Nabertherm: Na adrese najdete vše, co o nás chcete vědět a zejména vše o našich výrobcích. Vedle aktuálních informací a termínů veletrhů existuje přirozeně možnost přímého kontaktu s Vašimi kontaktními osobami nebo s nejbližším obchodníkem po celém světě. Profesionální řešení pro: Umění a řemesla Sklo Advanced Materials Laboratoř Zubní laboratoř Termoprocesní techniku pro kovy, umělé hmoty a techniku opracování povrchů Slévárnu Centrála: Nabertherm GmbH Bahnhofstr Lilienthal, Německo contact@nabertherm.de Prodejní společnosti: Čína Nabertherm Ltd. (Shanghai) 150 Lane, No. 158 Pingbei Road, Minhang District Shanghai, Čína contact@nabertherm-cn.com Francie Nabertherm SARL 35 Allée des Impressionnistes - BP Roissy CDG Cedex, Francie contact@nabertherm.fr Italia Nabertherm Italia via Trento N Florence, Italia contact@nabertherm.it Velká Británie Nabertherm Ltd., UK contact@nabertherm.com Švýcarsko Nabertherm Schweiz AG Batterieweg Hägendorf, Švýcarsko contact@nabertherm.ch Španělsko Nabertherm España c/marti i Julià, 8 Bajos 7 a Cornellà de Llobregat, Španělsko contact@nabertherm.es USA Nabertherm Inc. 54 Read s Way New Castle, DE 19720, USA contact@nabertherm.com Pro všechny ostatní země navštivte naše internetové stránky: Reg.-Nr. C 1.4/08.14 (Tschechisch), Angaben ohne Gewähr, technische Änderungen vorbehalten.
