1 Nejnovější trendy v interiérových osvětlovacích technologiích - LED Ing. Tomáš Novák, Ph.D. prof. Ing. Karel Sokanský, CSc.

2 Osvětlovací technologie - LED Aktuální stav - LED technologie ještě nedosáhla svého vrcholu Potřeby - normalizace - přizpůsobení projekčního prostředí vlastnostem LED Nejnovější trendy - snaha využití za kdou cenu - kombinace s řízením (stmíváním) 2

3 Osvětlovací technologie - LED Využití ve výrobních a logistických areálech - vysoké závěsné výšky - požadavky na velký světelný tok z jednoho světelného bodu - minimalizace nákladů na údržbu Využití v kancelářských budovách - omezení oslnění - regulace z důvodu využití denního světla - regulace z důvodu změn zrakových úkolů - prodloužení střední doby života 3

4 Navrhování a posuzování osvětlovacích soustav s LED svítidly - Výkonové LED - malý zdroj s velkým jasem - LED moduly - Zdroje s relativně velkou vyzařovací plochou 4

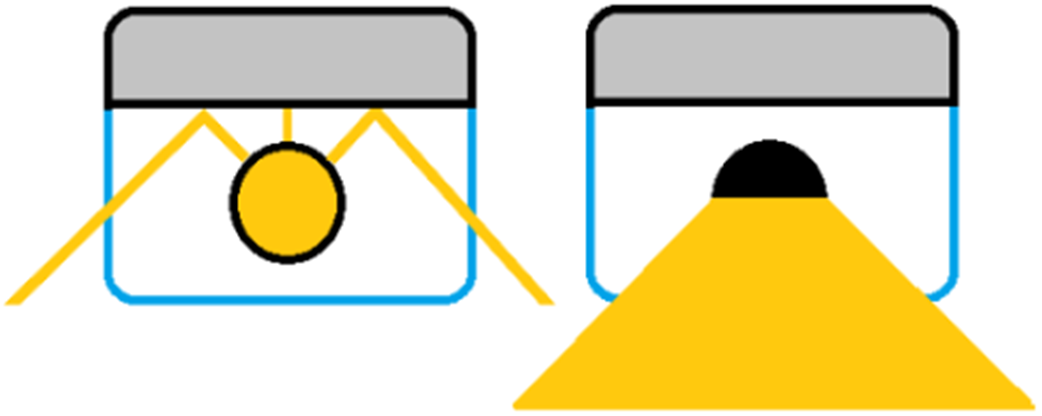

5 Kvalitativní požadavky na svítidla osazená moderními světelnými zdroji LED - Účinnost svítidla - Rozdíl mezi svítidlem a světelným zdrojem - Jas svítidla - Křivky svítivosti 5

6 Kvalitativní požadavky na svítidla osazená moderními světelnými zdroji LED - Čočkové systémy - Reflektorové systémy - Refraktorové systémy 6

7 Kvalitativní požadavky na interiérové osvětlovací soustavy - Barva světla - velmi často denní - Index podání barev - pozor na nízké hodnoty menší než 80 - Oslnění - výpočty nemusí odpovídat realitě - Rovnoměrnost osvětlení - co je místo zrakového úkolu? 7

8 Porovnání kvalitativních a kvantitativníc h parametrů osvětlovacích soustav osazených LED a klasickými světelnými zdroji Měrný výkon světelného zdroje Účinnost svítidla LED diskrétní s čočkami 150 lm/w 100% LED moduly s reflektorem 120 lm/w LED s refraktorem 150 lm/w Zářivka v mřížkovém svítidle 105 lm/w Zářivka ve svítidle s refraktorem 105 lm/w Halogenidová výbojka s reflektorem 100 lm/w % cca 65-70% 90% cca 45-65% Index podání barev 90 lze i přes 90 Barva světla Náběh na 100% světelného toku okamžitě lze zvolit podle požadavků osvětlovací soustavy cca 3 min Teplý znovuzápal ano ano ne Stmívání ano ano ne Teplotní závislost s narůstající teplotou klesá světelný tok zářivky T5 jsou standardně optimalizovány na teplotu 35 C. Světelný tok klesá prudčeji s klesající teplotou ne Kolísání světelného toku ne pokud je kvalitní předřadník ne elektronické předřadníky pracují na vysoké frekvenci 90% 5 min ano frekvence kolísání světelného toku je 100 Hz Střední doba života cca h cca h cca h Odhad intervalu celkového udržovacího činitele pro čisté prostředí 0,75 0,85 0,75 0,85 0,7 0,8 0,65 0,75 0,6 0,7 0,6 0,7

9 Možnosti řízení světelného toku u LED - Chování LED při různých úrovních stmívání - barva světla téměř beze změn - Stmívatelné předřadníky pro LED svítidla V - analogově - DALI, DMX digitálně - RGB - možnosti změny atmosféry změnou barev 9

10 Využití denního světla v interiérových osvětlovacích soustavách s LED Výpočet činitele denní osvětlenosti v modelové místnosti Návrh umělého osvětlení v modelové místnosti Venkovní osvětlenost Modelová místnost 3x6m Úroveň spotřeby řady u okna Úroveň spotřeby řady u okna 1 klx 90 % 90 % 5 klx 30 % 90 % 7 klx 0 % 90 % 10 klx 0 % 60 % 20 klx 0 % 30 % 25 klx 0 % 20 % Regulace osvětlovacích soustav Porovnání spotřeby elektrické energie regulovatelné a neregulovatelné osvětlovací soustavy 10

11 Změny a novinky v normě ČSN EN osvětlování vnitřních pracovních prostor - Vyhodnocování osvětleností stěn a stropů - Ověřování osvětleností na stěnách a stropech měřením - Vyhodnocování válcové osvětlenosti 11

12 Stanovení kritérií z hlediska energetické náročnosti osvětlovacích soustav s LED - Posuzování vhodnosti volby světelných zdrojů z pohledu jejich rozsahů příkonů - Posuzování vhodnosti volby světelných zdrojů z pohledu jejich měrných výkonů - Posuzování vhodnosti volby svítidel z pohledu jejich distribuce světelného toku - Posuzování vhodnosti volby svítidel z pohledu jejich účinností 12

13 Stanovení hygienických a environmentálních kritérií pro osvětlovací soustavy s LED - Hygienická kritéria zohledňující přítomnost denního světla, druh zrakového výkonu, typ pracovníků a úroveň požadavků na umělé osvětlení - Kritéria zohledňující kvantitativní parametry osvětlovacích soustav - Kritéria zohledňující kvalitativní parametry osvětlovacích soustav - Kritéria na posuzování materiálového složení osvětlovacích soustav z pohledu recyklovatelnosti 13

14 Stanovení kritérií z hlediska údržby svítidel a prostoru samotného - Volba svítidel - Plánování vhodné a snadné údržby - Minimalizace komponentů osvětlovací soustavy Stanovení kritérií z hlediska údržby svítidel a prostoru samotného - Investiční a provozní náklady - Posuzování ceny údržby - Posuzování efektivity vynaložených prostředků - Posuzování celkových nákladů na provoz osvětlovací soustavy 14

15 Závěr Prezentace obsahuje soubor základních informací při návrhu a realizaci interiérových osvětlovacích soustav realizovaných pomocí svítidel osazených LED světelnými zdroji. Informace, které prezentace obsahuje jsou koncipované tak, aby byly využitelné nejen projektanty, ale také investory a provozovateli osvětlovacích soustav, a aby se zadavatel a projektant byli schopni dohodnout na souboru požadavků, které povedou k navržení a realizaci takových osvětlovacích soustav, které budou nejen ekonomické, ale také budou splňovat veškeré hygienické a normativní požadavky na zrakové úkoly při zajištění spolehlivosti provozu. 15
