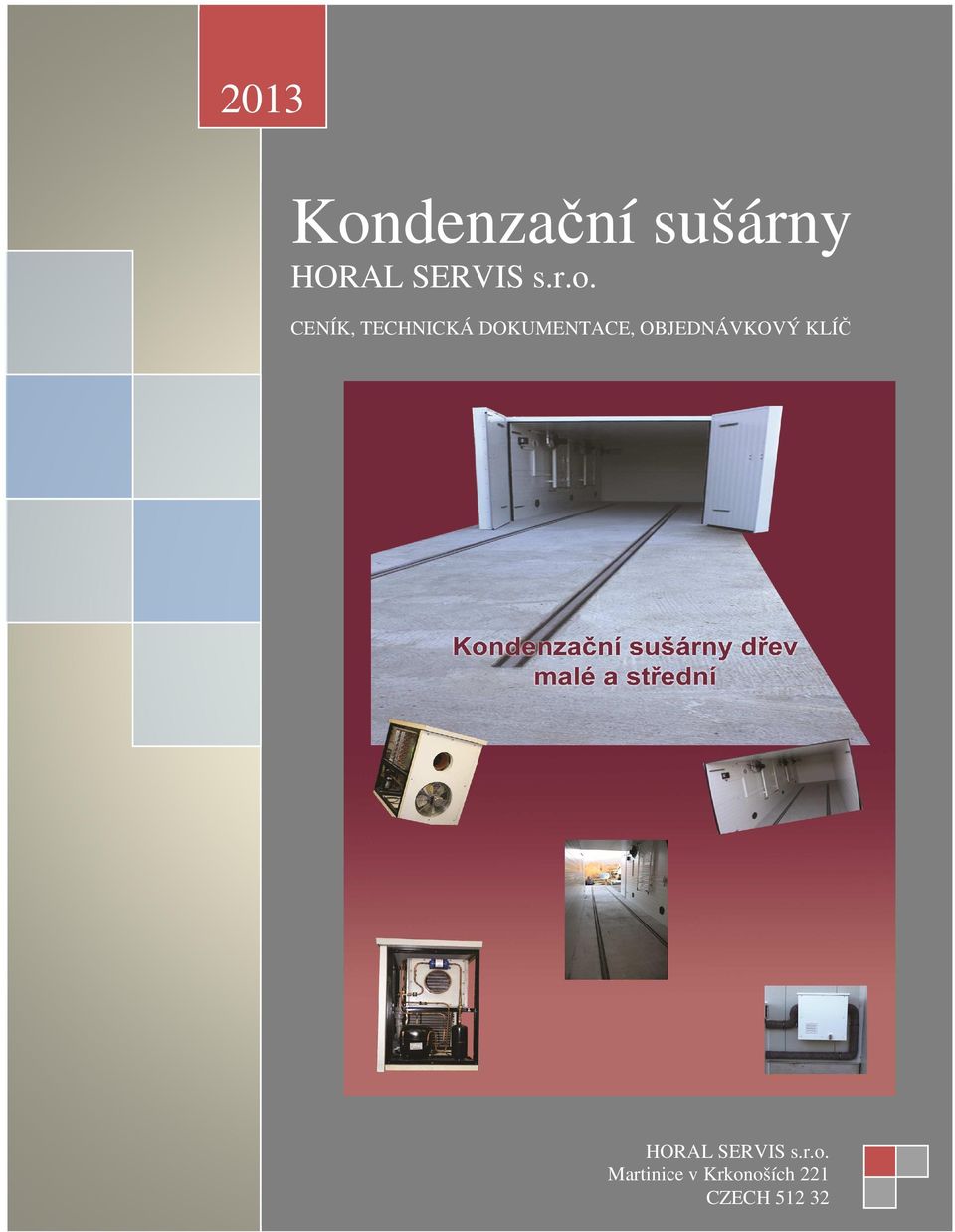

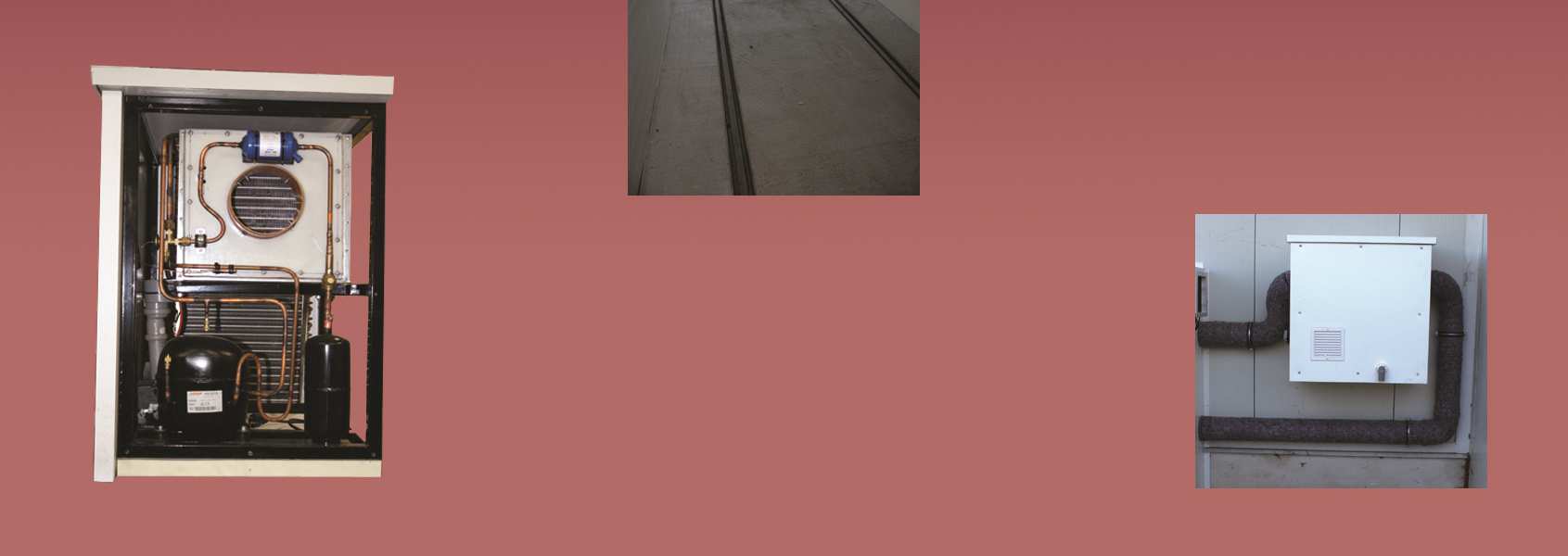

1 2013 Kondenzační sušárny HORAL SERVIS s.r.o. CENÍK, TECHNICKÁ DOKUMENTACE, OBJEDNÁVKOVÝ KLÍČ HORAL SERVIS s.r.o. Martinice v Krkonoších 221 CZECH

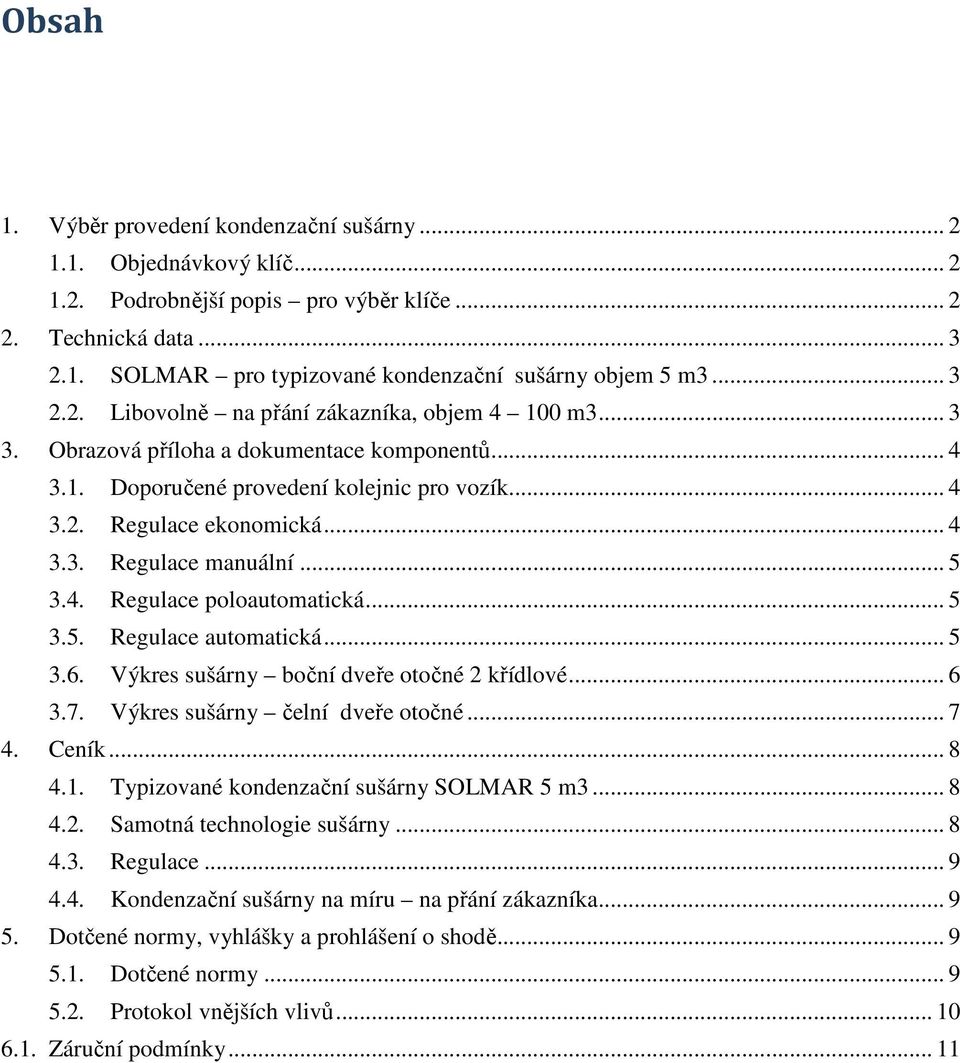

2 Obsah 1. Výběr provedení kondenzační sušárny Objednávkový klíč Podrobnější popis pro výběr klíče Technická data SOLMAR pro typizované kondenzační sušárny objem 5 m Libovolně na přání zákazníka, objem m Obrazová příloha a dokumentace komponentů Doporučené provedení kolejnic pro vozík Regulace ekonomická Regulace manuální Regulace poloautomatická Regulace automatická Výkres sušárny boční dveře otočné 2 křídlové Výkres sušárny čelní dveře otočné Ceník Typizované kondenzační sušárny SOLMAR 5 m Samotná technologie sušárny Regulace Kondenzační sušárny na míru na přání zákazníka Dotčené normy, vyhlášky a prohlášení o shodě Dotčené normy Protokol vnějších vlivů Záruční podmínky... 11

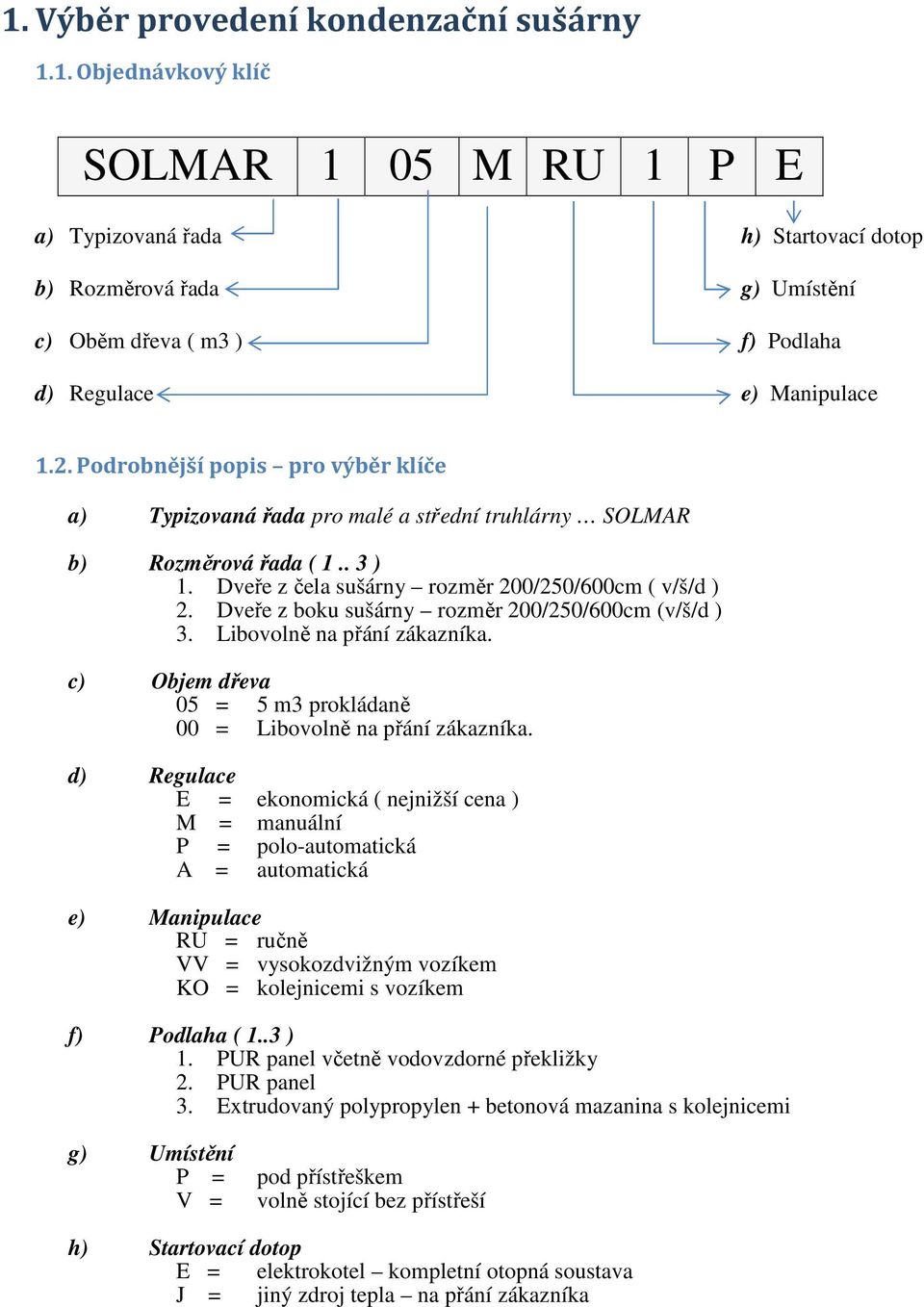

3 1. Výběr provedení kondenzační sušárny 1.1. Objednávkový klíč SOLMAR 1 05 M RU 1 P E a) Typizovaná řada h) Startovací dotop b) Rozměrová řada g) Umístění c) Oběm dřeva ( m3 ) f) Podlaha d) Regulace e) Manipulace 1.2. Podrobnější popis pro výběr klíče a) Typizovaná řada pro malé a střední truhlárny SOLMAR b) Rozměrová řada ( ) 1. Dveře z čela sušárny rozměr 200/250/600cm ( v/š/d ) 2. Dveře z boku sušárny rozměr 200/250/600cm (v/š/d ) 3. Libovolně na přání zákazníka. c) Objem dřeva 05 = 5 m3 prokládaně 00 = Libovolně na přání zákazníka. d) Regulace E = ekonomická ( nejnižší cena ) M = manuální P = polo-automatická A = automatická e) Manipulace RU = ručně VV = vysokozdvižným vozíkem KO = kolejnicemi s vozíkem f) Podlaha ( 1..3 ) 1. PUR panel včetně vodovzdorné překližky 2. PUR panel 3. Extrudovaný polypropylen + betonová mazanina s kolejnicemi g) Umístění P = pod přístřeškem V = volně stojící bez přístřeší h) Startovací dotop E = elektrokotel kompletní otopná soustava J = jiný zdroj tepla na přání zákazníka

4 2. Technická data 2.1. SOLMAR pro typizované kondenzační sušárny objem 5 m3 Rozměry vstupních dveří o vstupní dveře z čela sušárny světlost (š x v)..mm 2500 x 2000 o vstupní dveře z boku sušárny světlost (š x v)..mm 6000 x 2000 Rozměr sušárny ( potřebný prostor ) o Sendvičový izolační panel PUR tloušťka..(mm) 100 o varianta dveře z čela (š x v x d)..mm 2000 x 2500 x 6000 o varianta dveře z boku (š x v x d)..mm 2000 x 2500 x 6000 o tloušťka dveří provedení z boku i z čela (mm) 60 Maximální objem jedné obrátky pro sušení o objem dřeva prokládaně (m3) o předpokládaná délka (mm) 5-6 m3 5 mb Startovací teplota natopení během prvního dne sušení +40 C Parametry tepelného čerpadla / kondenzační jednotky o provozní teplota při procesu sušení bez dotopu do teploty okolí 0 C C o provozní teplota při procesu sušení bez dotopu do teploty okolí -10 C C o Množství odebrané vody za 1den nastaveno na MAX 40litrů / 24 hod příkon chl. jednotky KCHJ (provoz 24h) 1,3kw / hod napětí U 230V / 50Hz proud Iu = ( ustálený proud ) 5A jištění 1~ charakteristika (B) 16A Parametry dotopu. 16 hod provoz / 1 obrátka dřeva o el. kotel včetně oběhového čerpadla a expanzní nádrže + regulace příkon kotle 5kw / 24 hod napětí U 400V / 50Hz proud Iu = ( ustálen proud ) 7,2A jištění 3~ charakteristika (B) 10A Parametry ostatních elektrických zařízení o cirkulační ventilátory, oběhové čerpadlo, regulace, osvětlení příkon ostatních spotřebičů 820W / 24 hod regulace viz obr. příloha 2.2. Libovolně na přání zákazníka, objem m3 Naceníme přesně na požadavky zákazníka, po konzultaci.

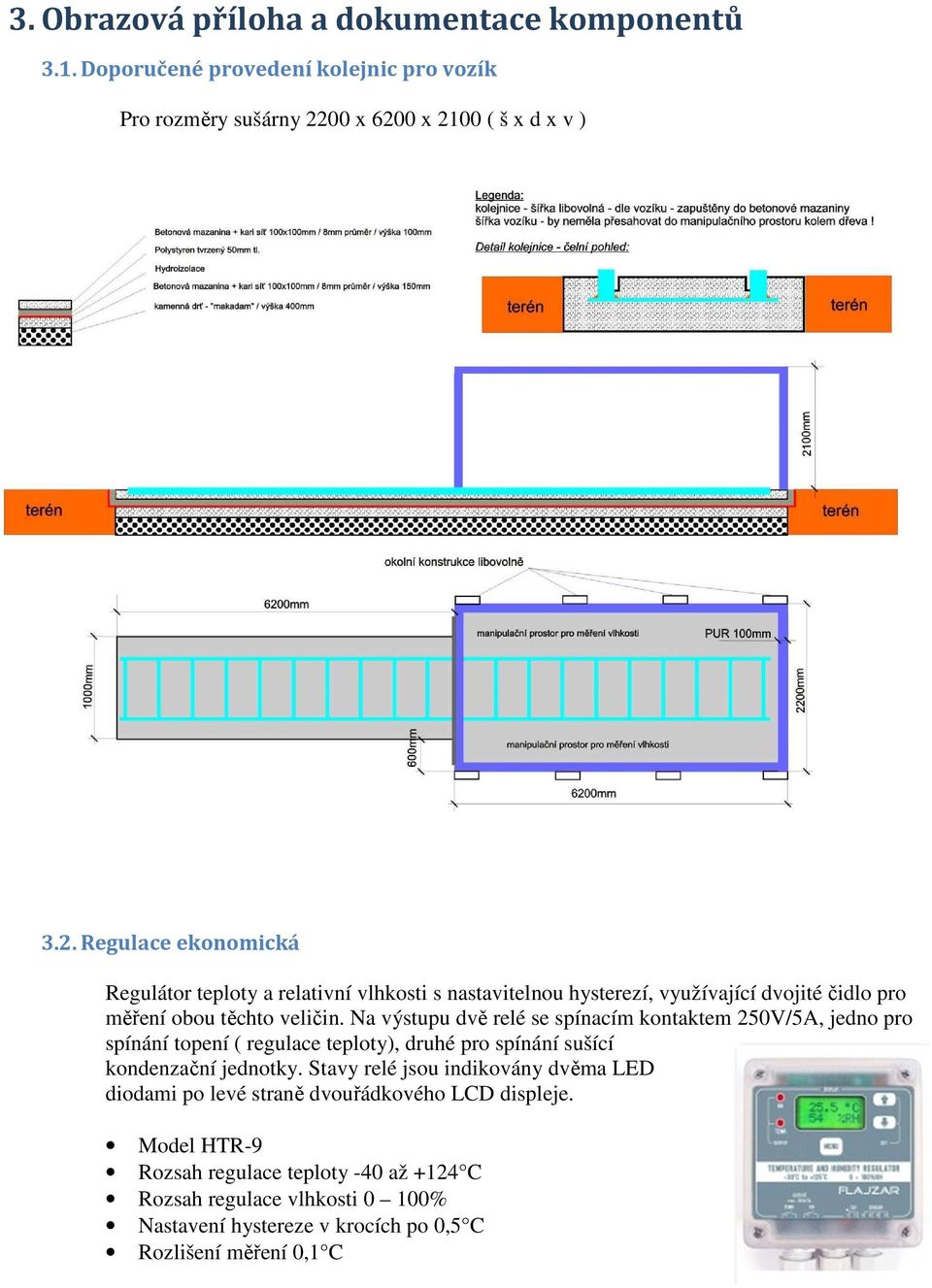

5 3. Obrazová příloha a dokumentace komponentů 3.1. Doporučené provedení kolejnic pro vozík Pro rozměry sušárny 2200 x 6200 x 2100 ( š x d x v ) 3.2. Regulace ekonomická Regulátor teploty a relativní vlhkosti s nastavitelnou hysterezí, využívající dvojité čidlo pro měření obou těchto veličin. Na výstupu dvě relé se spínacím kontaktem 250V/5A, jedno pro spínání topení ( regulace teploty), druhé pro spínání sušící kondenzační jednotky. Stavy relé jsou indikovány dvěma LED diodami po levé straně dvouřádkového LCD displeje. Model HTR-9 Rozsah regulace teploty -40 až +124 C Rozsah regulace vlhkosti 0 100% Nastavení hystereze v krocích po 0,5 C Rozlišení měření 0,1 C

6 Napájecí napětí regulace 10-14V 3.3. Regulace manuální Snímač teploty a vlhkosti se dvěma reléovými výstupy. Se soundou T + RV na kabelu 1 mb. Lze dodat s kabelem délky 4 mb. Venkovní i vnitřní použití. Měřená teplota a relativní vlhkost je dále přepočítávána na další vyjádření vlhkosti teplotu rosného botu, absolutní vlhkost, měrnou vlhkost, směšovací poměr nebo specifickou entalpii. Model H361 Napětí 230V/50Hz Maximální proud 8A 3.4. Regulace poloautomatická Měřící a regulační jednotka kondenzačních sušáren dřeva měření vlhkosti dřeva ze 6. míst, měření teploty, měření relativní vlhkosti vzduchu, poloautomatická regulace, vlhčení, větrání, topení, chod kondenzačního agregátu. Model STC 15 Rec Napětí 230V/50Hz Rozsah měření vlhkosti 5 až 90% Ve vzduchu 0 100% Rozsah měření teploty -30 až +80 C Počet vlhkostních sond 4 až 12 dle požadavku Regulace topení, vlhčení, KCHJ, odvětrávání 3.5. Regulace automatická Automatická regulační jednotka pro kondenzační i teplovzdušné sušárny dřeva, měření vlhkosti dřeva ze 2 až 8 míst, měření relativní vlhkosti vzduchu a teploty až ze dvou míst, nebo psychometrického rozdílu a teploty až ze dvou míst. Model STAR 116 Napětí 230V/50Hz Rozsah měření vlhkosti 5 až 90% Ve vzduchu 0 100% Rozsah měření teploty -30 až +80 C Počet vlhkostních sond 8 Regulace topení, vlhčení, KCHJ, odvětrávání, dopouštění vody do psychometru, reverzace ventilátoru.

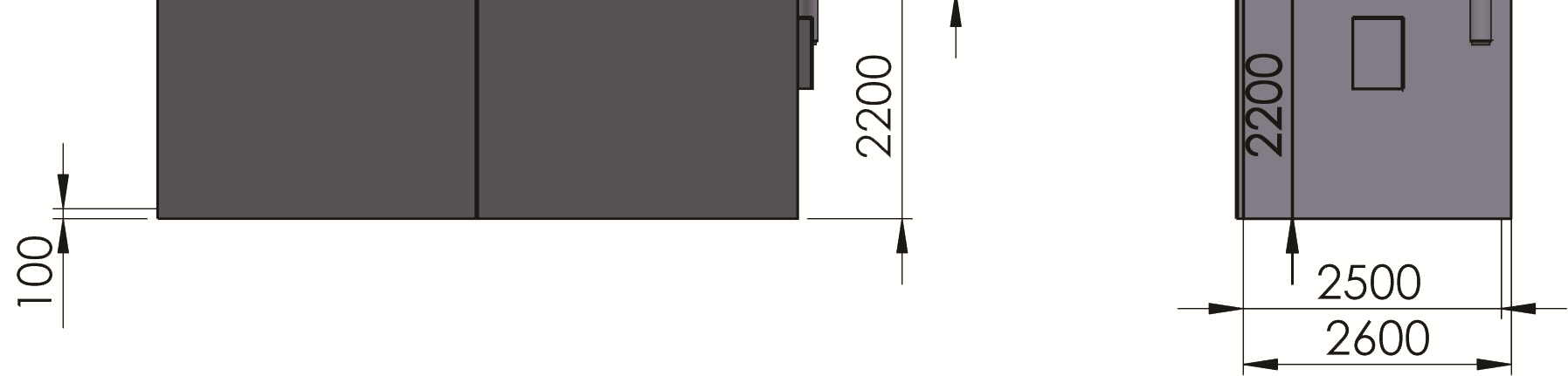

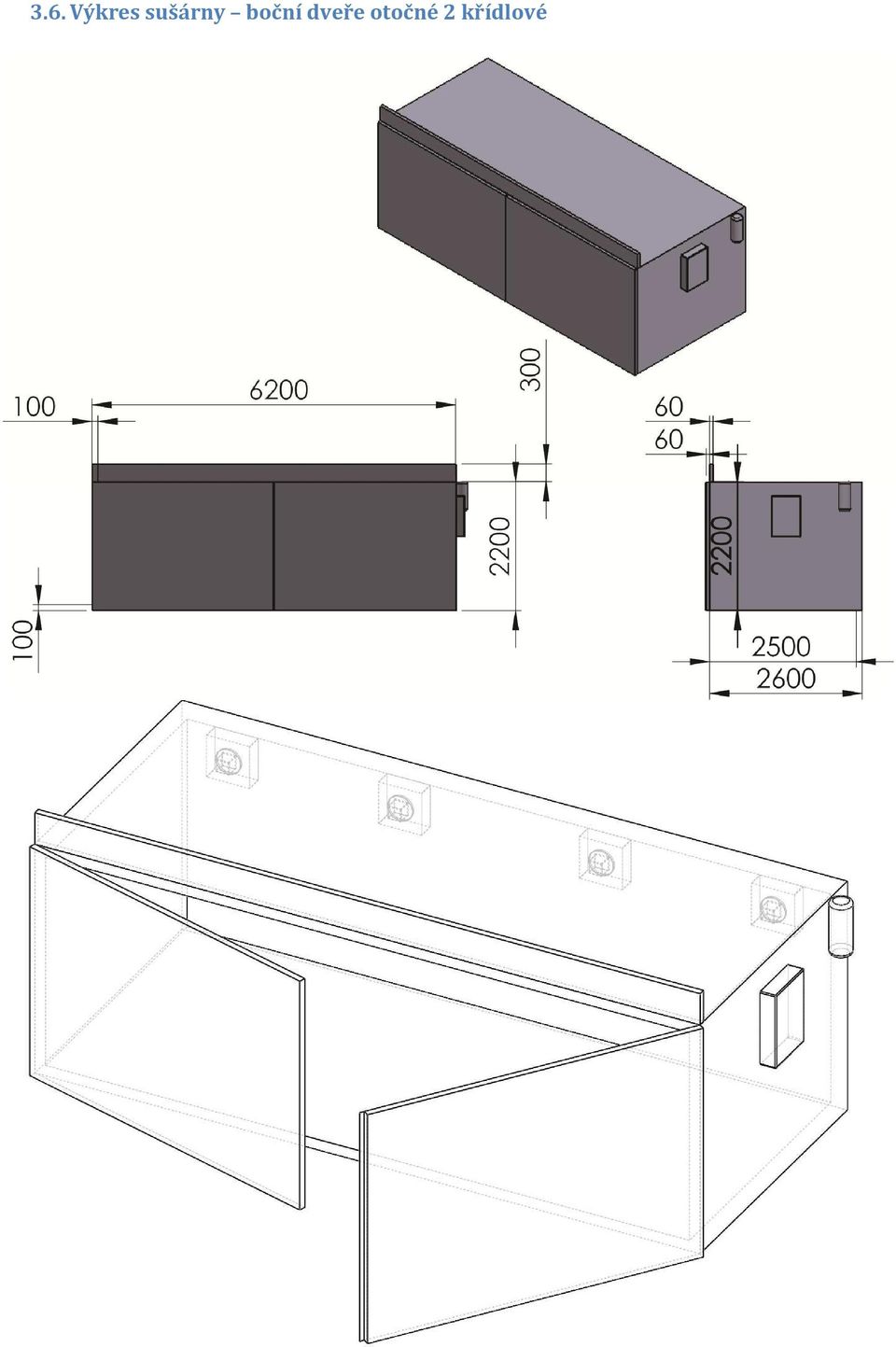

7 3.6. Výkres sušárny boční dveře otočné 2 křídlové

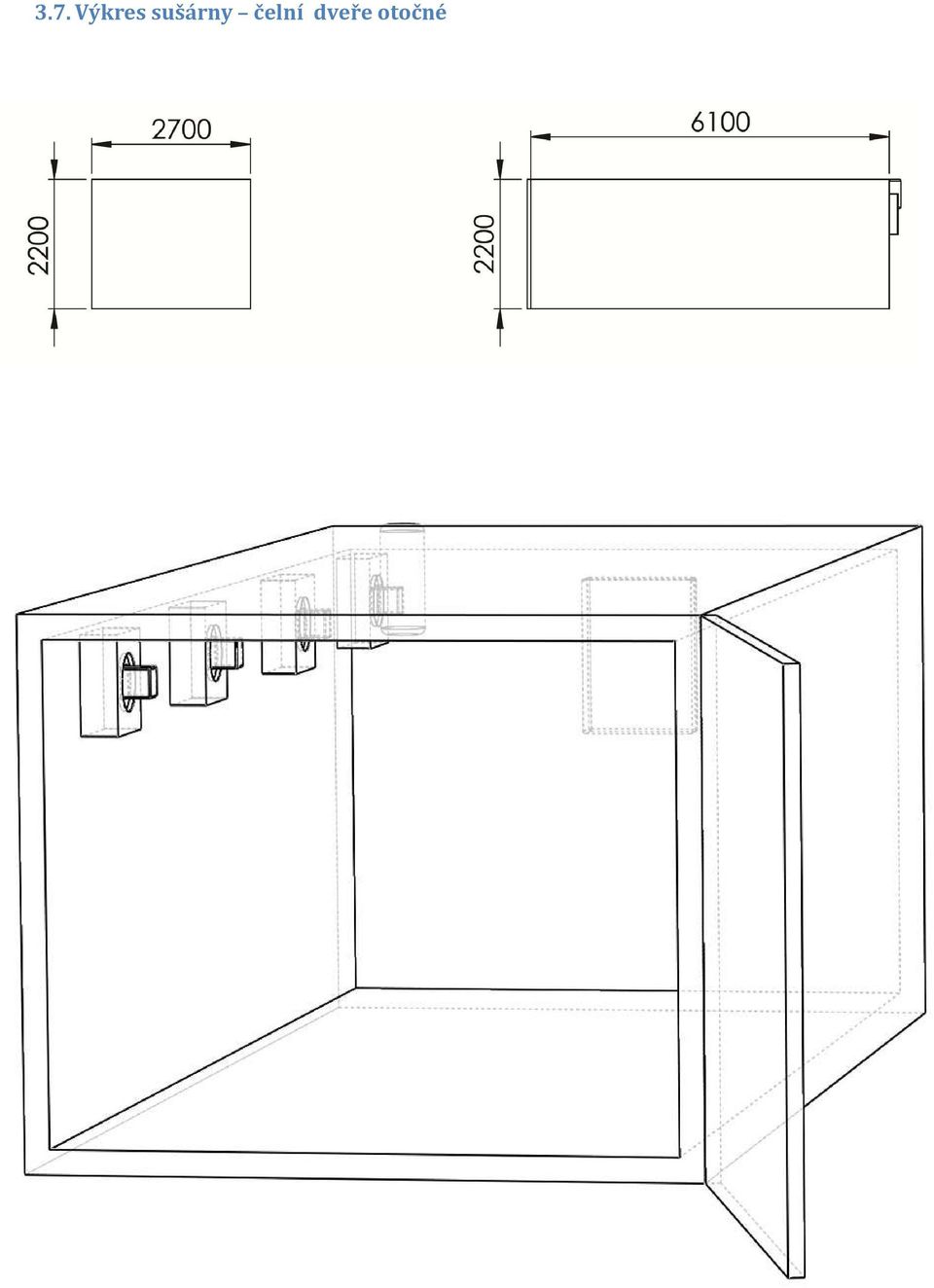

8 3.7. Výkres sušárny čelní dveře otočné

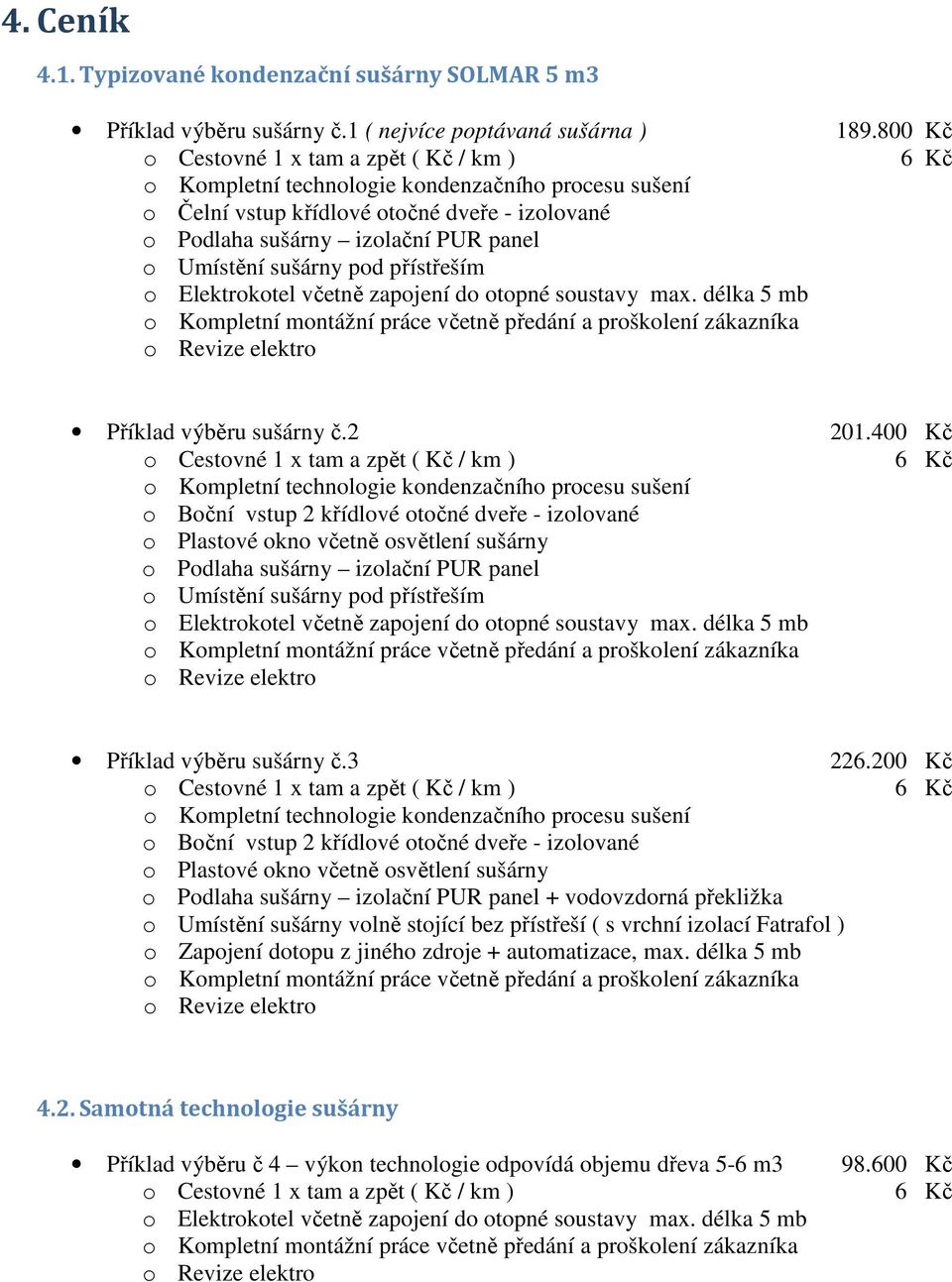

9 4. Ceník 4.1. Typizované kondenzační sušárny SOLMAR 5 m3 Příklad výběru sušárny č.1 ( nejvíce poptávaná sušárna ) Kč o Cestovné 1 x tam a zpět ( Kč / km ) 6 Kč o Kompletní technologie kondenzačního procesu sušení o Čelní vstup křídlové otočné dveře - izolované o Podlaha sušárny izolační PUR panel o Umístění sušárny pod přístřeším o Elektrokotel včetně zapojení do otopné soustavy max. délka 5 mb o Kompletní montážní práce včetně předání a proškolení zákazníka o Revize elektro Příklad výběru sušárny č Kč o Cestovné 1 x tam a zpět ( Kč / km ) 6 Kč o Kompletní technologie kondenzačního procesu sušení o Boční vstup 2 křídlové otočné dveře - izolované o Plastové okno včetně osvětlení sušárny o Podlaha sušárny izolační PUR panel o Umístění sušárny pod přístřeším o Elektrokotel včetně zapojení do otopné soustavy max. délka 5 mb o Kompletní montážní práce včetně předání a proškolení zákazníka o Revize elektro Příklad výběru sušárny č Kč o Cestovné 1 x tam a zpět ( Kč / km ) 6 Kč o Kompletní technologie kondenzačního procesu sušení o Boční vstup 2 křídlové otočné dveře - izolované o Plastové okno včetně osvětlení sušárny o Podlaha sušárny izolační PUR panel + vodovzdorná překližka o Umístění sušárny volně stojící bez přístřeší ( s vrchní izolací Fatrafol ) o Zapojení dotopu z jiného zdroje + automatizace, max. délka 5 mb o Kompletní montážní práce včetně předání a proškolení zákazníka o Revize elektro 4.2. Samotná technologie sušárny Příklad výběru č 4 výkon technologie odpovídá objemu dřeva 5-6 m Kč o Cestovné 1 x tam a zpět ( Kč / km ) 6 Kč o Elektrokotel včetně zapojení do otopné soustavy max. délka 5 mb o Kompletní montážní práce včetně předání a proškolení zákazníka o Revize elektro

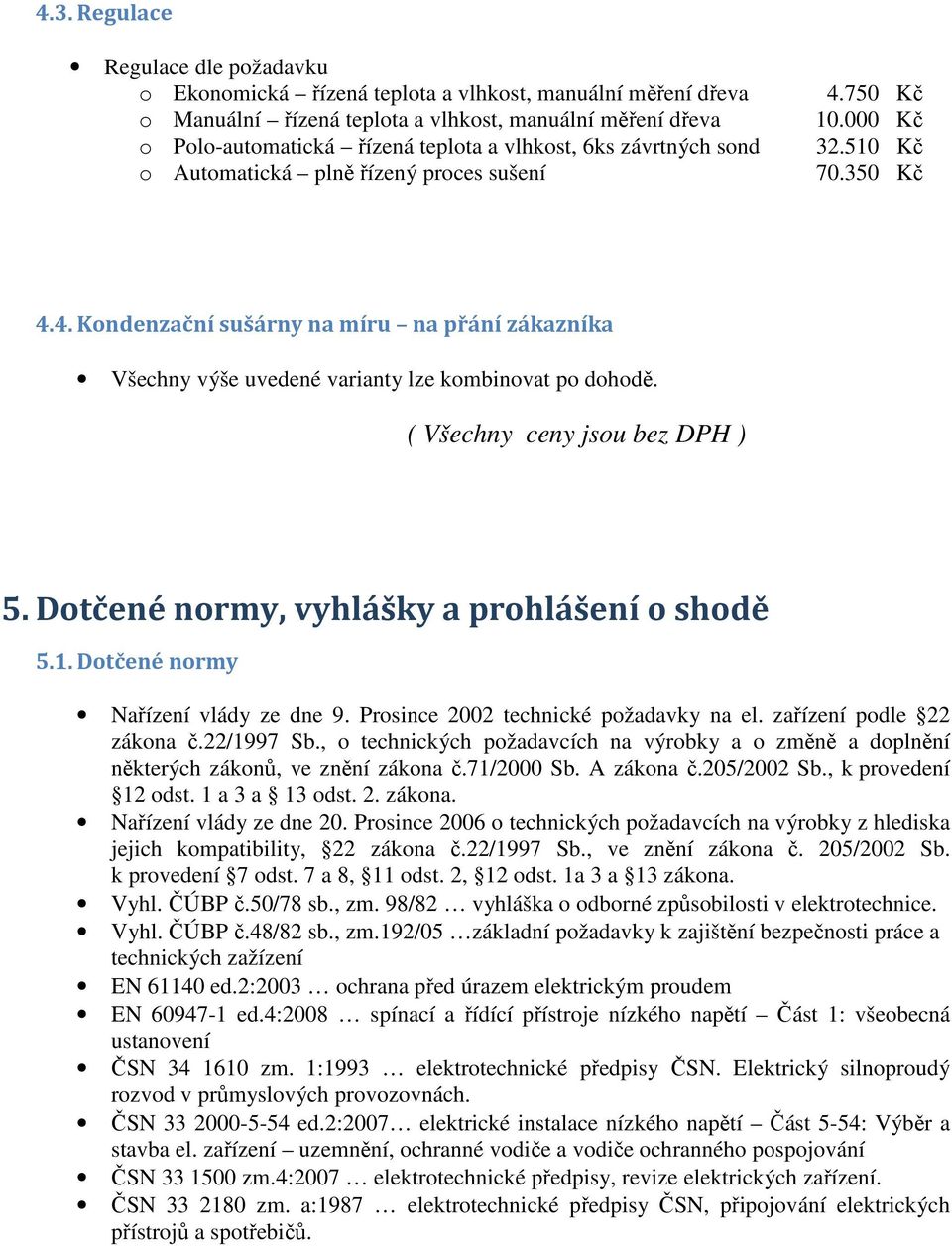

10 4.3. Regulace Regulace dle požadavku o Ekonomická řízená teplota a vlhkost, manuální měření dřeva o Manuální řízená teplota a vlhkost, manuální měření dřeva o Polo-automatická řízená teplota a vlhkost, 6ks závrtných sond o Automatická plně řízený proces sušení Kč Kč Kč Kč 4.4. Kondenzační sušárny na míru na přání zákazníka Všechny výše uvedené varianty lze kombinovat po dohodě. ( Všechny ceny jsou bez DPH ) 5. Dotčené normy, vyhlášky a prohlášení o shodě 5.1. Dotčené normy Nařízení vlády ze dne 9. Prosince 2002 technické požadavky na el. zařízení podle 22 zákona č.22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění zákona č.71/2000 Sb. A zákona č.205/2002 Sb., k provedení 12 odst. 1 a 3 a 13 odst. 2. zákona. Nařízení vlády ze dne 20. Prosince 2006 o technických požadavcích na výrobky z hlediska jejich kompatibility, 22 zákona č.22/1997 Sb., ve znění zákona č. 205/2002 Sb. k provedení 7 odst. 7 a 8, 11 odst. 2, 12 odst. 1a 3 a 13 zákona. Vyhl. ČÚBP č.50/78 sb., zm. 98/82 vyhláška o odborné způsobilosti v elektrotechnice. Vyhl. ČÚBP č.48/82 sb., zm.192/05 základní požadavky k zajištění bezpečnosti práce a technických zažízení EN ed.2:2003 ochrana před úrazem elektrickým proudem EN ed.4:2008 spínací a řídící přístroje nízkého napětí Část 1: všeobecná ustanovení ČSN zm. 1:1993 elektrotechnické předpisy ČSN. Elektrický silnoproudý rozvod v průmyslových provozovnách. ČSN ed.2:2007 elektrické instalace nízkého napětí Část 5-54: Výběr a stavba el. zařízení uzemnění, ochranné vodiče a vodiče ochranného pospojování ČSN zm.4:2007 elektrotechnické předpisy, revize elektrických zařízení. ČSN zm. a:1987 elektrotechnické předpisy ČSN, připojování elektrických přístrojů a spotřebičů.

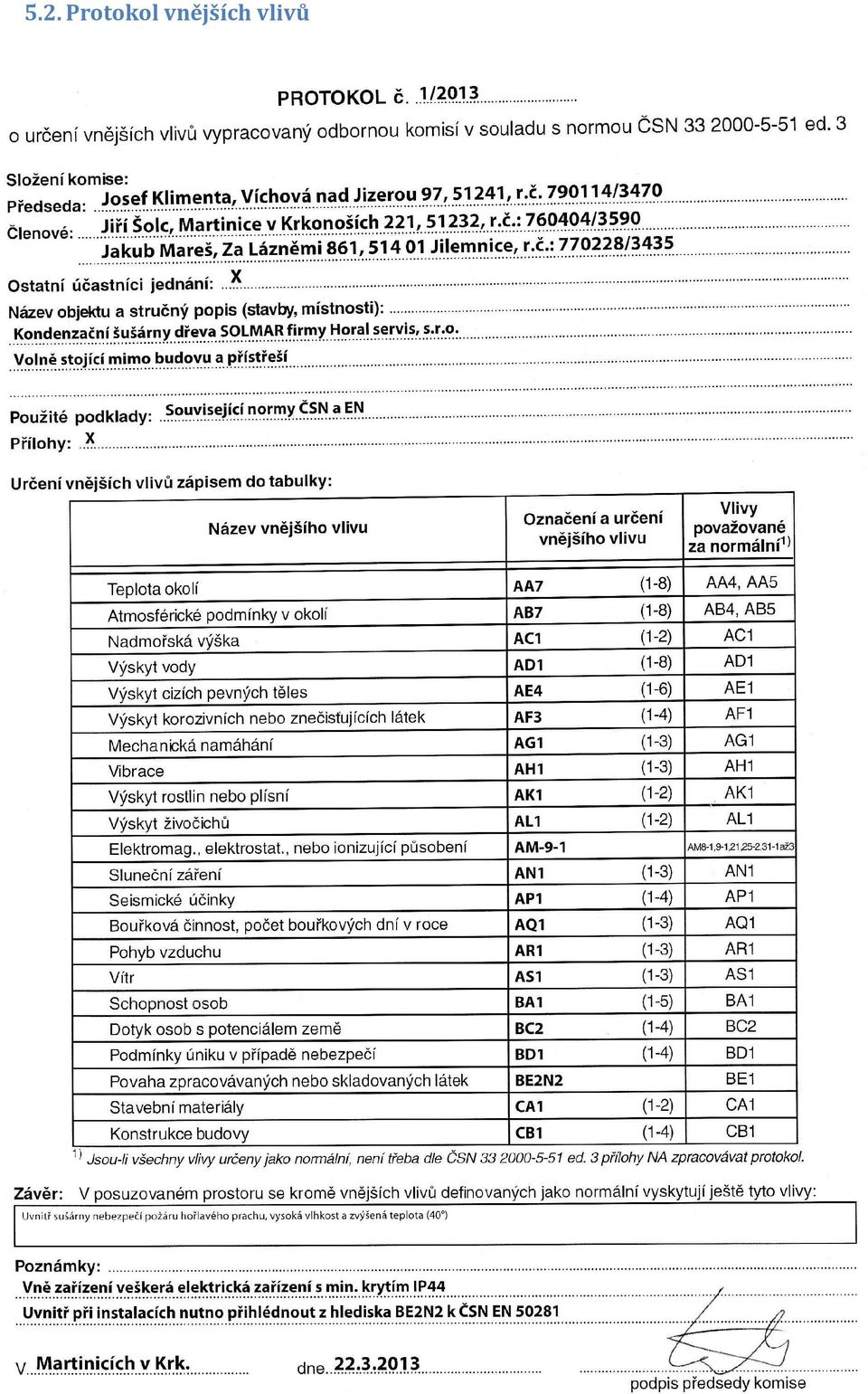

11 5.2. Protokol vnějších vlivů

12 6.1. Záruční podmínky 24 měsíců na všechny dodané komponenty 24 měsíců na montáž kompletní práce HORAL SERVIS s.r.o. Martinice v Krkonoších 221 CZECH Tel.: Tel2: chlazeni@horalservis.cz
