Více místa Pouzdra pro posuvné dveře

Transkript

1 Více místa Pouzdra pro posuvné dveře budoucnost dveří

2 Více místa INTERIÉR DESIGN Pouzdra pro posuvné dveře Eclisse JEDNOKŘÍDÉ 2- Eclisse DVOUKŘÍDÉ 3- Eclisse ZÁKRYT 6 4- Eclisse JEDNOKŘÍDÉ 5- Eclisse DVOUKŘÍDÉ 6- Eclisse TEESKOP

3 příslušenství do interiéru Rallenty soft je tichý doraz pro posuvné dveře. Jde o mechanický zavírací systém, který zvyšuje pohodlí obsluhy a funkčnost posuvných dveří: zavírání je lehké, zpomalené a tiché, zjemní dovření dveří. ze instalovat i po zabudování pouzdra. Samozavírání je komfortní doplněk pro zavírání posuvných dveří: otevřete dveře, projdete a dveře se samy zavřou. ze instalovat i po zabudování pouzdra. Synchronizace pro Dvoukřídlo zajistí, aby se obě dveřní křídla pohybovaly současně, tedy synchronně, proti sobě. To velmi zjednodušuje manipulaci s dveřmi, obzvláště u širokých průchodů. ze instalovat i po zabudování pouzdra. zpomaluje dveře... když se jednou otevřou...a jemně je zabrzdí...samy se zavřou když otevíráte jedno křídlo...otevírá se také to druhé první dveřní křídlo...s sebou táhne to druhé Synchronizace pro Teleskop zajistí, aby se obě dveřní křídla pohybovaly synchronně za sebou. To velmi zjednodušuje manipulaci s dveřmi, obzvláště u širokých průchodů. ze instalovat i po zabudování pouzdra. Motorizace automaticky otevírá a zavírá posuvné dveře. Jde o jedinečný produkt na trhu: pohonný systém je zcela schován v pouzdře. Ochranný profil je pevná, hliníková kolejnice, která zlepší posuv dveří, sníží jejich opotřebení a zamezí deformacím, třeba z důvodu vlhkosti, která se vyskytuje často například v koupelnách. Držák na celoskleněné dveře Do většiny stavebních pouzder můžete využít i celoskleněné dveře. Právě proto máme v nabídce držák VÝŘEZ pro 8 nebo 10 mm celosklo, a univerzální držák KIPS pro 8-10 mm. Posuvné vozíčky na 100 kg i 0 kg Standardní součástí každého pouzdra jsou nosné vozíčky s kuličkovými ložisky o nosnosti 100 kg. Eclisse dodává pro těžší dveře i vozíčky o nosnosti 0 kg.

4 Proč je Eclisse nejlepší Eclisse: investice do budoucnosti. Pouzdra EISSE mají velmi pevnou a odolnou konstrukci, díky originálnímu, technickému řešení. Proto je posuv dveří tak bezproblémový Verze ZDIVO Verze SÁDROKRTON 9 Všechny produkty jsou certifikovány UNI EN ISO 9001 u výrobků testujeme životnost, odolnost a stálost pomocí SI institutu, dobrovolně jsme přijali systém managementu bezpečnosti a ochrany zdraví pracovníků v souladu s OHSS Protože etika je součástí kvality.

5 výhody Eclisse Odnímatelná kolejnice (patentováno) je součástí každého pouzdra EISSE. Díky tomu ji lze lehce i po zabudování pouzdra vyndat a provádět různé úpravy, třeba přenastavit koncový doraz, přidat příslušenství, apod. 1 Vrchní kovová traverza s polystyrenovou ochranou absorbuje možnou strukturální diletaci malty. 2 Nosné vozíčky s kuličkovými ložisky jsou bezúdržbové, zajišťují bezproblémový a tichý chod. Standardně dodáváme vozíčky s nosností 100 kg, na vyžádání zdvojené vozíčky s nosností 0 kg. Testováno SI regulovatelné zarážky dveří v kolejnici lze umístit do potřebné pozice, i po zabudování pouzdra. Rozpěra k vyrovnání pouzdra (patentováno) Montážní rozpěra slouží k vyrovnání pouzdra se zdí a přesnému vymezení šířky průchodu. U vybraných výrobků je navíc uvnitř pouzdra uložena delší a robustnější pozinkovaná rozpěra, která se jednoduše vytáhne a připevní na protilehlou stojinu. 7 5 Omítkářská síť je k pouzdru připevněna speciálním systémem bez svařování, které poškozuje zinkování. Tím zamezujeme možnému reznutí či odlepení omítky a omítku lze rovnoměrně rozprostřít po celém povrchu pouzdra. Omítkářská síť je vyrobena z vroubkovaného drátu, což výrazně zlepšuje přilnavost sítě mezi pouzdrem a omítkou. Přesah ítě na stěnu zamezuje možnému praskání omítky. Poddveřní vytahovací plech se využívá v případě, že došlo při usazování pouzdra k chybě. Pokud je nutné vyrovnat rozdíl mezi úrovní čisté podlahy a pouzdrem, plech se jednoduše vytáhne z kapsy. 8 6 Svislé výztuhy elý koncept pevného a odolného pouzdra dotváří svislé, profilované výztuhy, které jsou navrženy tak, aby s maltou tvořily jedno tělo. Vodící trn je vymezen na střed, aby byly dveře přesně vycentrované. ze ho přišroubovat k zemi nebo přímo k pouzdru. Díky tomu je usazení dveří tak snadné Dorazový díl zabraňuje jakýmkoliv deformacím a usnadňuje opláštění obložkami. 11 Zesílené omega profily z pozinkovaného plechu tl. 0,7 mm poskytují odolný vnitřní prostor pro bezpečné vedení dveřního křídla. 12 Svislé výztuhy jsou vyrobeny ze zesílené oceli (1,2 mm) a jsou speciálně vyztužené, aby odolaly vertikálním tlakům. Seznamte se s konstrukčními vychytávkami, kterými je stavební pouzdro tak jedinečné.

6 standardní modely Verze ZDIVO P HP ÈISTÁ PODH ÈISTÁ PODH D P 60 D P 80 D 1 - P 100 D 0 - P 1 D P 60 D P 80 D 1 - P 100 D 0 - P D= Dokonèená síla stìny P= Pøeklad D= Dokonèená síla stìny P= Pøeklad Verze SÁDROKRTON ÈISTÁ PODH 12,5 P HP ÈISTÁ PODH 12,5 P D P 75 D 1 - P 100 D P 75 D 1 - P 100 D= Dokonèená síla stìny P= Profil D= Dokonèená síla stìny P= Profil Eclisse JEDNOKŘÍDÉ DVEŘNÍ KŘÍDO Eclisse DVOUKŘÍDÉ PRŮHOD DO ZDĔNÉ PŘÍČKY DO SÁDROKRTONOVÉ PŘÍČKY PRŮHOD DO ZDĔNÉ PŘÍČKY DO SÁDROKRTONOVÉ PŘÍČKY x H P HP x H 600 x x x x x x x x x x x x POZNÁMKY POZNÁMKY Rozměry pouzdra (mm) JEDNOKŘÍDÉ - Verze ZDIVO Stavební otvor připravte na výšku + mm a na šířku +50 mm. Otvor je nutno opatřit překladem. Pouzdra na dokončenou stěnu 100 mm lze osadit pouze dveřmi o tloušťce 40 mm. U dokončené síly stěny 100 mm jsou rozměry pouzdra stejné jako u modelu do SDK. Možnost uzavírání pomocí samozavírání i Rallenty Soft. U pouzder do zdiva o tloušťce 100 mm platí tabulka rozměrů pro SDK. JEDNOKŘÍDÉ - Verze SÁDROKRTON Pouzdra na dokončenou zeď 100 mm lze osadit pouze dveřmi do tloušťky 40 mm. Možnost uzavírání pomocí samozavírání i Rallenty Soft. DVOUKŘÍDÉ - Verze ZDIVO Stavební otvor připravte na výšku + mm a na šířku +50 mm. Otvor je nutno opatřit překladem. Pouzdra na dokončenou stěnu 100 mm lze osadit pouze dveřmi o tloušťce 40 mm. U dokončené síly stěny 100 mm jsou rozměry pouzdra stejné jako u modelu do SDK. Možnost synchronizovaného pohybu i Rallenty Soft. U pouzder do zdiva o tloušťce 100 mm platí tabulka rozměrů pro SDK. DVOUKŘÍDÉ - Verze SÁDROKRTON Pouzdra na dokončenou stěnu 100 mm lze osadit pouze dveřmi do tloušťce 40 mm. Možnost synchronizovaného pohybu i Rallenty Soft.

7 standardní modely Verze ZDIVO P HP P ÈISTÁ PODH ÈISTÁ PODH 58-77, Pozn.: prosíme vždy v zadání uvádět směr otevírání. Verze SÁDROKRTON ÈISTÁ PODH ,5 P HP ÈISTÁ PODH ,5 P 58-77, Eclisse TEESKOPIKÉ DVEŘNÍ KŘÍDO Eclisse ZÁKRYT PRŮHOD DO ZDĔNÉ PŘÍČKY DO SÁDROKRTONOVÉ PŘÍČKY PRŮHOD DO ZDĔNÉ PŘÍČKY DO SÁDROKRTONOVÉ PŘÍČKY x H P HP x H 10 x x x x x x x x x x x x POZNÁMKY POZNÁMKY Rozměry pouzdra (mm) TEESKOPIKÉ - Verze ZDIVO Stavební otvor připravte na výšku + mm a na šířku +50 mm. Otvor je nutno opatřit překladem. Pouzdra Teleskop na dokončenou zeď 180 mm lze osadit pouze dveřmi o tloušťce 40 mm. Možnost synchronizovaného pohybu i Rallenty Soft. U pouzder do zdiva o tloušťce 180 mm platí tabulka rozměrů pro SDK. TEESKOPIKÉ - Verze SÁDROKRTON Pouzdra Teleskop na dokončenou zeď 180 mm lze osadit pouze dveřmi o tloušťce 40 mm. Možnost synchronizovaného pohybu i Rallenty Soft. ZÁKRYT - Verze ZDIVO Stavební otvor připravte na výšku + mm a na šířku +50 mm. Otvor je nutno opatřit překladem. Pouzdra Zákryt na dokončenou zeď 175 mm lze osadit pouze dveřmi o tloušťce 40 mm. Možnost uzavírání pomocí Samozavírání i Rallenty Soft. ZÁKRYT - Verze SÁDROKRTON Pouzdra Zákryt na dokončenou zeď 175 mm lze osadit pouze dveřmi o tloušťce 40 mm. Možnost uzavírání pomocí Samozavírání i Rallenty Soft.

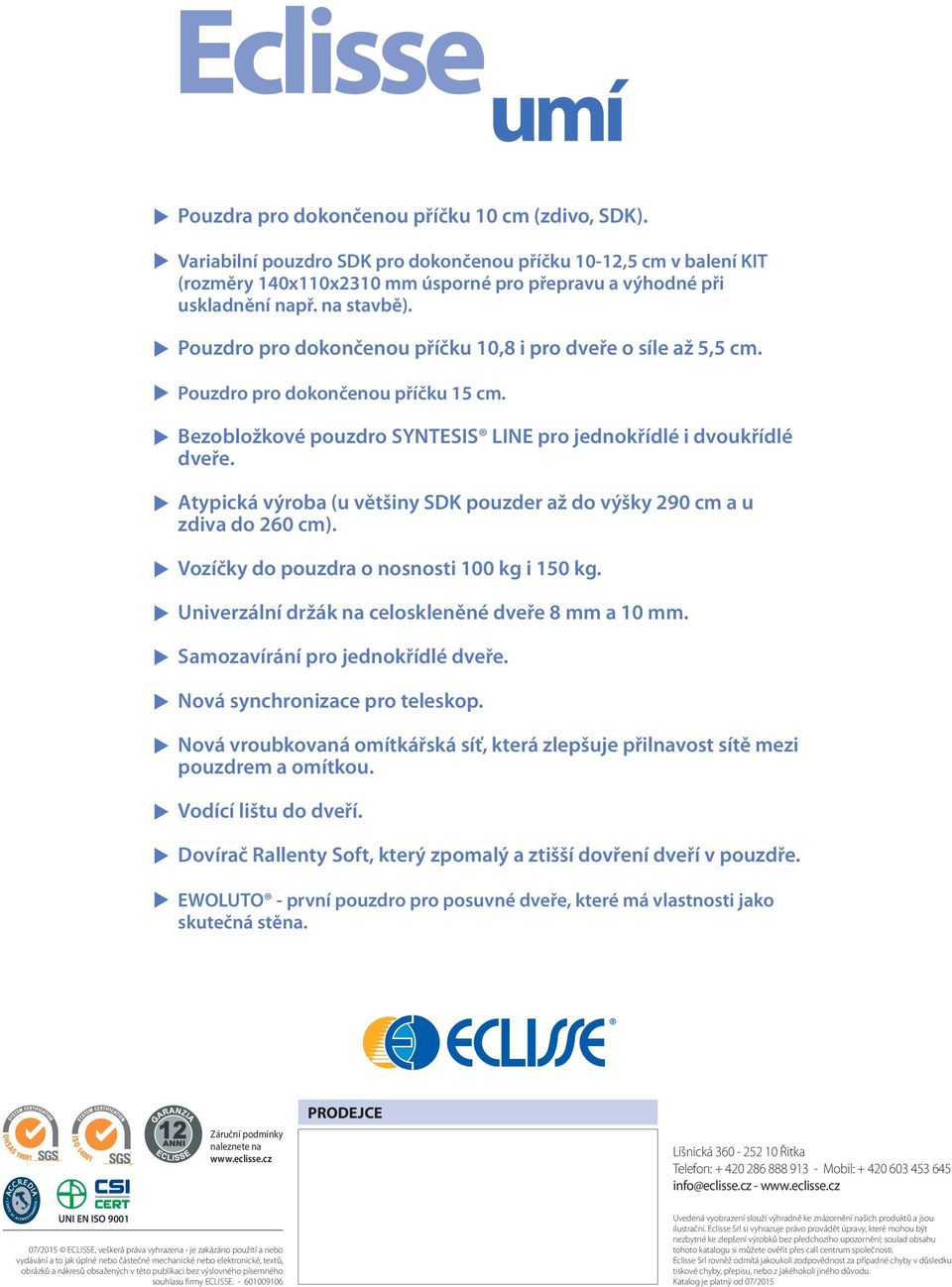

8 Eclisse umí Pouzdra pro dokončenou příčku 10 cm (zdivo, SDK). Variabilní pouzdro SDK pro dokončenou příčku 10-12,5 cm v balení KIT (rozměry 140x110x2310 mm úsporné pro přepravu a výhodné při uskladnění např. na stavbě). Pouzdro pro dokončenou příčku 10,8 i pro dveře o síle až 5,5 cm. Pouzdro pro dokončenou příčku cm. ezobložkové pouzdro SYNTESIS INE pro jednokřídlé i dvoukřídlé dveře. typická výroba (u většiny SDK pouzder až do výšky 290 cm a u zdiva do 260 cm). Vozíčky do pouzdra o nosnosti 100 kg i 0 kg. Univerzální držák na celoskleněné dveře 8 mm a 10 mm. Samozavírání pro jednokřídlé dveře. Nová synchronizace pro teleskop. Nová vroubkovaná omítkářská síť, která zlepšuje přilnavost sítě mezi pouzdrem a omítkou. Vodící lištu do dveří. Dovírač Rallenty Soft, který zpomalý a ztišší dovření dveří v pouzdře. EWOUTO - první pouzdro pro posuvné dveře, které má vlastnosti jako skutečná stěna. Záruční podmínky naleznete na PRODEJE íšnická Řitka Telefon: Mobil: info@eclisse.cz - UNI EN ISO / EISSE, veškerá práva vyhrazena - je zakázáno použití a nebo vydávání a to jak úplné nebo částečné mechanické nebo elektronické, textů, obrázků a nákresů obsažených v této publikaci bez výslovného písemného souhlasu firmy EISSE Uvedená vyobrazení slouží výhradně ke znázornění našich produktů a jsou ilustrační. Eclisse Srl si vyhrazuje právo provádět úpravy, které mohou být nezbytné ke zlepšení výrobků bez předchozího upozornění; soulad obsahu tohoto katalogu si můžete ověřit přes call centrum společnosti. Eclisse Srl rovněž odmítá jakoukoli zodpovědnost za případné chyby v důsledku tiskové chyby, přepisu, nebo z jakéhokoli jiného důvodu. Katalog je platný od 07/
