KDO ZKUSÍ ECLISSE UŽ NEMĚNÍ OBJEVTE DETAILY V TOM JE ROZDÍL

Transkript

1 KDO ZKUSÍ ELISSE UŽ NEMĚNÍ OJEVTE DETAILY V TOM JE ROZDÍL POUZDRA PRO POSUVNÉ DVEŘE

2 DETAILY ELISSE PRO DOKONALOU MONTÁŽ Pouzdra ELISSE jsou věhlasná svou vysokou kvalitou. Každý detail pouzdra je promyšlený, propracovaný a slouží svému účelu. Proto máme rozdílnou konstrukci u pouzder, která se zabudovávají do zděné stěny a do sádrokartonové příčky. Odlišujeme tyto technologie a přizpůsobujeme tomu naše výrobky. Přednosti pouzder ELISSE jsou: JEDNODUHÁ MONTÁŽ ELISSE myslí na montážníky, a proto jsou jednotlivé části našich pouzder propracované tak, aby k sobě vše dobře sedělo. Stačí sledovat montážní návod a krok po kroku se nechat vést. Pokud máte pochybnosti, zda montáž provádíte správně, můžete shlédnout montážní video na našem webu cz, nebo na Youtube. Provádíme také školení montážníků. Nic není nemožné. S ELISSE je práce zábavou. ODOLNOST Pouzdra ELISSE mají velmi pevnou a odolnou konstrukci, díky originálnímu, technickému řešení. Proto je posuv tak bezproblémový. Vyšší odolnost je obzvláště důležitá také během dopravy, skladování i při montáži. 01 SPOLEHLIVOST I v průběhu času pouzdra nevyžadují téměř žádnou údržbu. ELISSE zjednodušuje práci, zákazníkovi dává jistotu vysokého výkonu v průběhu užívání a to vše přispívá k většímu uspokojení z dobře vykonané práce.

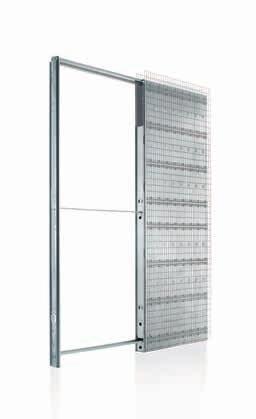

3 VÝHODY PRO ZEDNÍKY Výrobce ELISSE studuje inovativní technická řešení, aby montáž pouzder byla snadná, při zachování všech potřebných pravidel, i když podmínky na stavbě nejsou vždy optimální. OMÍTKÁŘSKÁ SÍŤ je k pouzdru připevněna speciálním systémem bez svařování, které poškozuje zinkování. Tím zamezujeme možnému reznutí či odlepení omítky a omítku lze rovnoměrně rozprostřít po celém povrchu pouzdra. Přesah sítě na stěnu zamezuje možnému praskání omítky. DŮVODŮ PROČ ZVOLIT ELISSE JEDNODUHÉ OMÍTNUTÍ Omítkářská síť je vyrobena z vroubkovaného drátu (50 x 25), což výrazně zlepšuje přilnavost sítě mezi pouzdrem a omítkou. ROZPĚRA K VYROVNÁNÍ POUZDRA (patentováno) Montážní rozpěra slouží k vyrovnání pouzdra se zdí a přesnému vymezení šířky průchodu. U vybraných výrobků je navíc uvnitř pouzdra uložena delší a robustnější pozinkovaná rozpěra, která se jednoduše vytáhne a připevní na protilehlou stojinu. ROUSTNÍ POUZDRO SNADNÁ PRÁE KRYÍ PLEH Zamezuje znečištění vnitřku pouzdra, je označen vágrysem pro jednoduché usazení pouzdra na dokončenou podlahu 0. SPOLEHLIVÉ MEHANISMY *Pouzdro ELISSE do ZDIVA, 80/210/10,8. 02

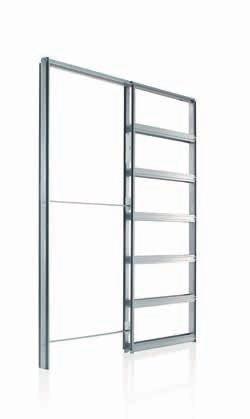

4 VÝHODY PRO SÁDROKARTONÁŘE ELISSE vymyslelo hodně vychytávek pro montážníky. Díky tomu jsou stavební pouzdra lehce sestavitelná a spolehlivá v průběhu životnosti; po osazení není zapotřebí prakticky žádná údržba. DŮMYSLNÝ SYSTÉM Otevřená struktura pouzdra do SDK perfektně navazuje na kovové sádrokartonářské profily. VYHYTANÝ KIT Pouzdro do SDK ve variabilním balení KIT snadno přenesete, převezete, uskladníte i sestavíte. SNADNÁ MONTÁŽ S pouzdrem ELISSE lze během montáže snadno manévrovat a jednoduše se oplášti SDK deskami. ODOLNÉ ZPRAOVÁNÍ Pouzdra do SDK jsou pevná a odolná: svislé výztuhy jsou vyrobeny ze zesílené oceli (1,2 mm) a jsou speciálně vyztužené, aby odolaly vertikálním tlakům. Pevná a odolná jsou také díky neohebným omega profilům VARIAILNÍ KIT To nejlepší na pouzdrech do SDK je však balení KIT. elé pouzdro je schované v malém balíčku, a můžete ho jednoduše sestavit na dva rozměry - na dokončenou sílu stěny 10 cm nebo 12,5 cm - je variabilní.

5 VÝHODY PRO TRUHLÁŘE Montáž pouzder ELISSE je snadná, bezpečná a rychlá pro všechny řemeslníky, díky řadě inovativních funkcí. VODÍÍ TRN, je vymezen na střed, aby byly dveře přesně vycentrované. Lze ho přišroubovat k zemi nebo přímo k pouzdru. Díky tomu je usazení pouzdra tak snadné. PODDVEŘNÍ VYTAHOVATELNÝ PLEH (patentováno) se využívá v případě, že došlo při usazování pouzdra k chybě. Pokud je nutné vyrovnat rozdíl mezi úrovní čisté podlahy a pouzdrem, plech se jednoduše vytáhne z kapsy. DORAZOVÝ DÍL zabraňuje deformacím a usnadňuje opláštění obložkami. ODNÍMATELNÁ KOLEJNIE (patentováno) je součástí každého pouzdra ELISSE. Díky tomu ji lze lehce i po zabudování pouzdra vyndat a provádět různé úpravy, třeba přenastavit koncový doraz, přidat příslušenství, apod. 04

6 ROZDÍL JE V DETAILEH Nosné vozíčky s kuličkovými ložisky - jsou bezúdržbové a zajišťují tak tichý, bezproblémový chod. Testováno cyklů otevření a zavření. Odnímatelná kolejnice (patentováno) - je součástí každého pouzdra ELISSE. Díky tomu ji lze lehce i po zabudování pouzdra vyndat a provádět různé úpravy, třeba přenastavit koncový doraz, přidat příslušenství, apod. Vrchní kovová traverza - s polystyrenovou ochranou absorbuje možnou strukturální diletaci malty. 4 9 Omítkářská síť - Omítkářská síť je vyrobena z vroubkovaného drátu, což výrazně zlepšuje přilnavost sítě mezi pouzdrem a omítkou Systém spojení - sítě je vyroben bez svařování, které poškozuje zinkování a brání tím možnému reznutí či odlepení omítky. 7 8 Vodorovné výztužné profily - připevněné k omítkářskému sítu dávají pouzdru potřebnou pevnost a rezistenci. Jsou speciálně koncipované pro rovnoměrné rozprostření malty po celém povrchu, čímž zabraňují možnému praskání omítky. Dorazový díl - zabraňuje jakýmkoliv deformacím a usnadňuje opláštění obložkami. Poddveřní vytahovalný plech (patentováno) - se využívá v případě, že došlo při usazování pouzdra k chybě. Pokud je nutné vyrovnat rozdíl mezi úrovní čisté podlahy a pouzdrem, plech se jednoduše vytáhne z kapsy. Pozinkovaná rozpěra (patentováno) - slouží k vyrovnání pouzdra a vymezení šířky průchodu, zamezuje konstrukčním chybám během montáže. Vodící trn - je vymezen na střed, aby byly dveře přesně vycentrované. Lze ho přišroubovat k zemi nebo přímo k pouzdru. Díky tomu je usazení pouzdra tak snadné.

7 ELISSE JEDNOKŘÍDLÉ Standardní model ELISSE DVOUKŘÍDLÉ Standardní model Verze ZDIVO 25 A LP A LP H1 H H1 H1 HP H H1 ČISTÁ PODLAHA ČISTÁ PODLAHA 25 A A D P 60 D P 80 D P 100 D 0 - P 1 L Vnitřek pouzdra D= Dokončená síla stěny P= Překlad 25 L 25 D= Dokončená síla stěny P= Překlad A LP H1 H H1 HP ČISTÁ PODLAHA 16 A 12,5 D P 75 D P 100 D P 60 D P 80 D P 100 D 0 - P 1 Vnitřek pouzdra Verze SÁDROKARTON A LP H1 H H1 ČISTÁ PODLAHA A 12,5 D P 75 D P 100 L Vnitřek pouzdra D= Dokončená síla stěny P= Profil L Vnitřek pouzdra D= Dokončená síla stěny P= Profil Verze ZDIVO Verze SÁDROKARTON PRŮHOD ROZMĚRY POUZDRA ROZMĚRY POUZDRA L x H A H1 A H1 600 x x x x x x Uvedené rozměry jsou v mm. Verze ZDIVO Verze SÁDROKARTON PRŮHOD ROZMĚRY POUZDRA ROZMĚRY POUZDRA L x H A H1 A H x x x x x x Uvedené rozměry jsou v mm. 06

8 POUZDRA PRO POSUVNÉ DVEŘE ELISSE ČR, s.r.o. Líšnická Řitka Telefon: Mobil: info@eclisse.cz Sledujte nás na: ELISSE, veškerá práva vyhrazena Je zakázáno použití a nebo vydávání a to jak úplné nebo částečné mechanické nebo elektronické, textů, obrázků a nákresů obsažených v této publikaci bez výslovného písemného souhlasu firmy ELISSE - 06/
