1 vydání 20

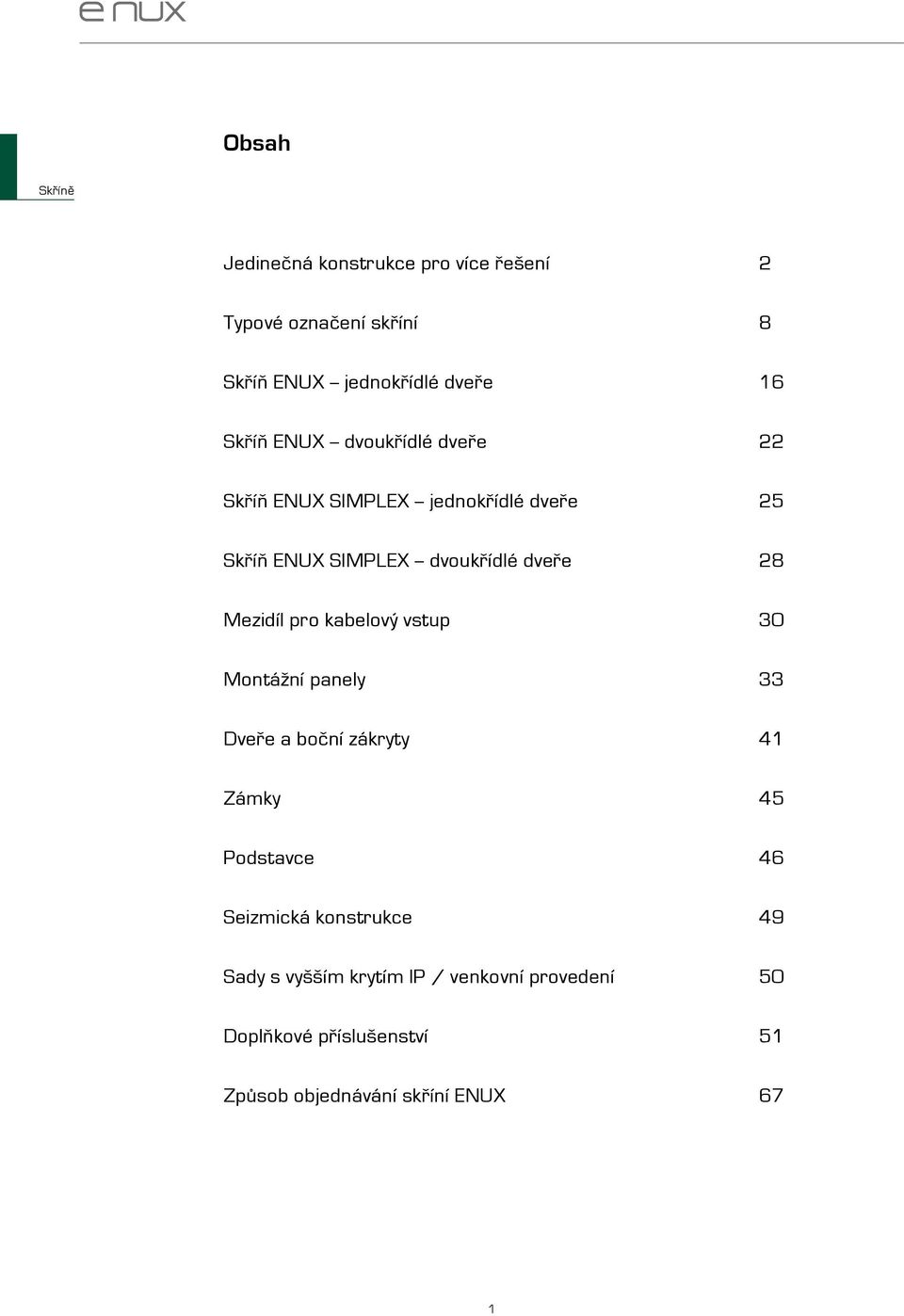

2 Obsah Jedinečná konstrukce pro více řešení 2 Typové označení skříní 8 Skříň ENUX jednokřídlé dveře 16 Skříň ENUX dvoukřídlé dveře 22 Skříň ENUX SIMPLEX jednokřídlé dveře 25 Skříň ENUX SIMPLEX dvoukřídlé dveře 28 Mezidíl pro kabelový vstup 30 Montážní panely 33 Dveře a boční zákryty 41 Zámky 45 Podstavce 46 Seizmická konstrukce 49 Sady s vyšším krytím IP / venkovní provedení 50 Doplňkové příslušenství 51 Způsob objednávání skříní ENUX 67 1

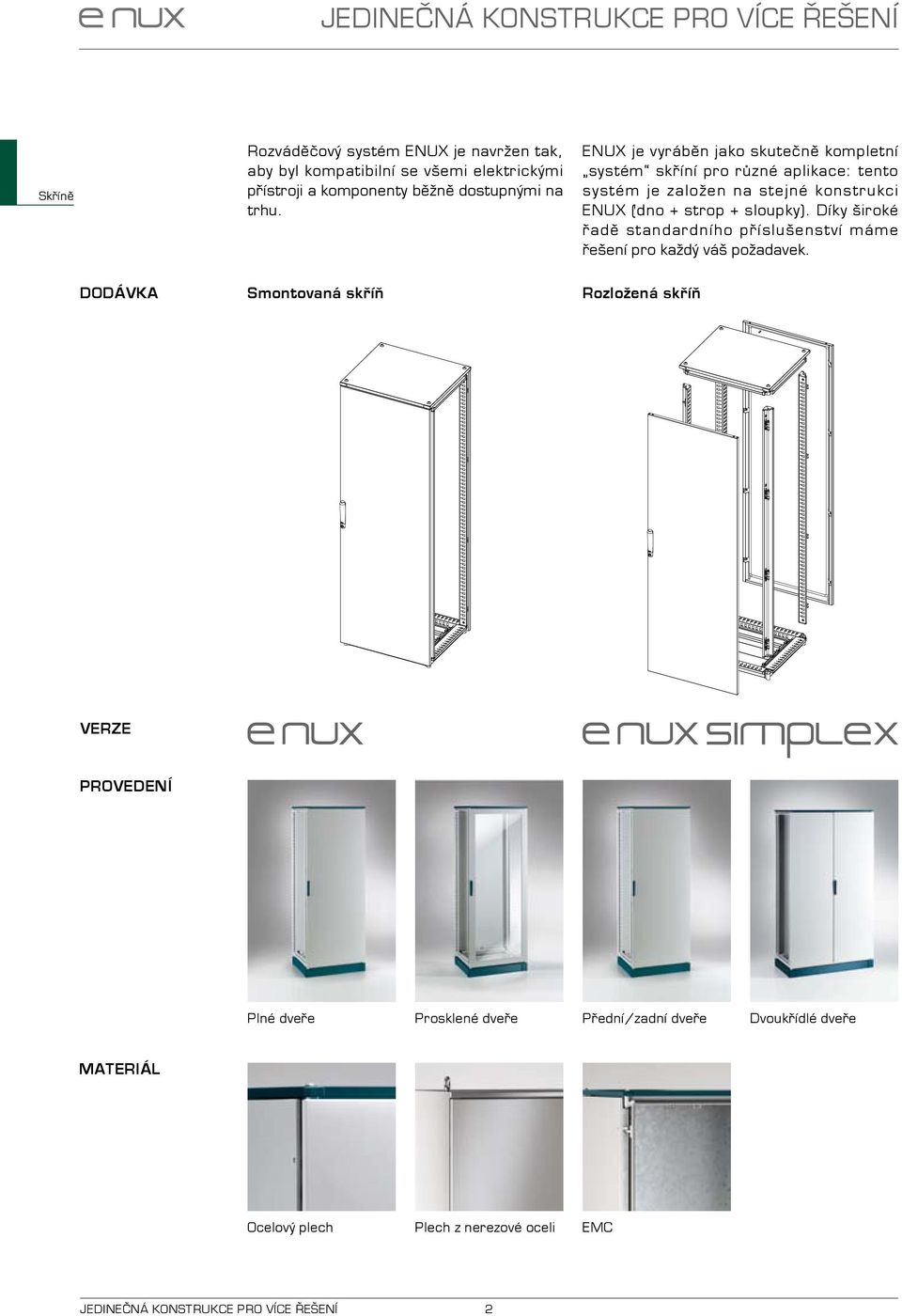

3 JEDINEČNÁ KONSTRUKCE PRO VÍCE ŘEŠENÍ Rozváděčový systém ENUX je navržen tak, aby byl kompatibilní se všemi elektrickými přístroji a komponenty běžně dostupnými na trhu. ENUX je vyráběn jako skutečně kompletní systém skříní pro různé aplikace: tento systém je založen na stejné konstrukci ENUX (dno + strop + sloupky). Díky široké řadě standardního příslušenství máme řešení pro každý váš požadavek. Smontovaná skříň Rozložená skříň VERZE PROVEDENÍ Plné dveře Prosklené dveře Přední/zadní dveře Dvoukřídlé dveře MATERIÁL Ocelový plech Plech z nerezové oceli EMC JEDINEČNÁ KONSTRUKCE PRO VÍCE ŘEŠENÍ 2

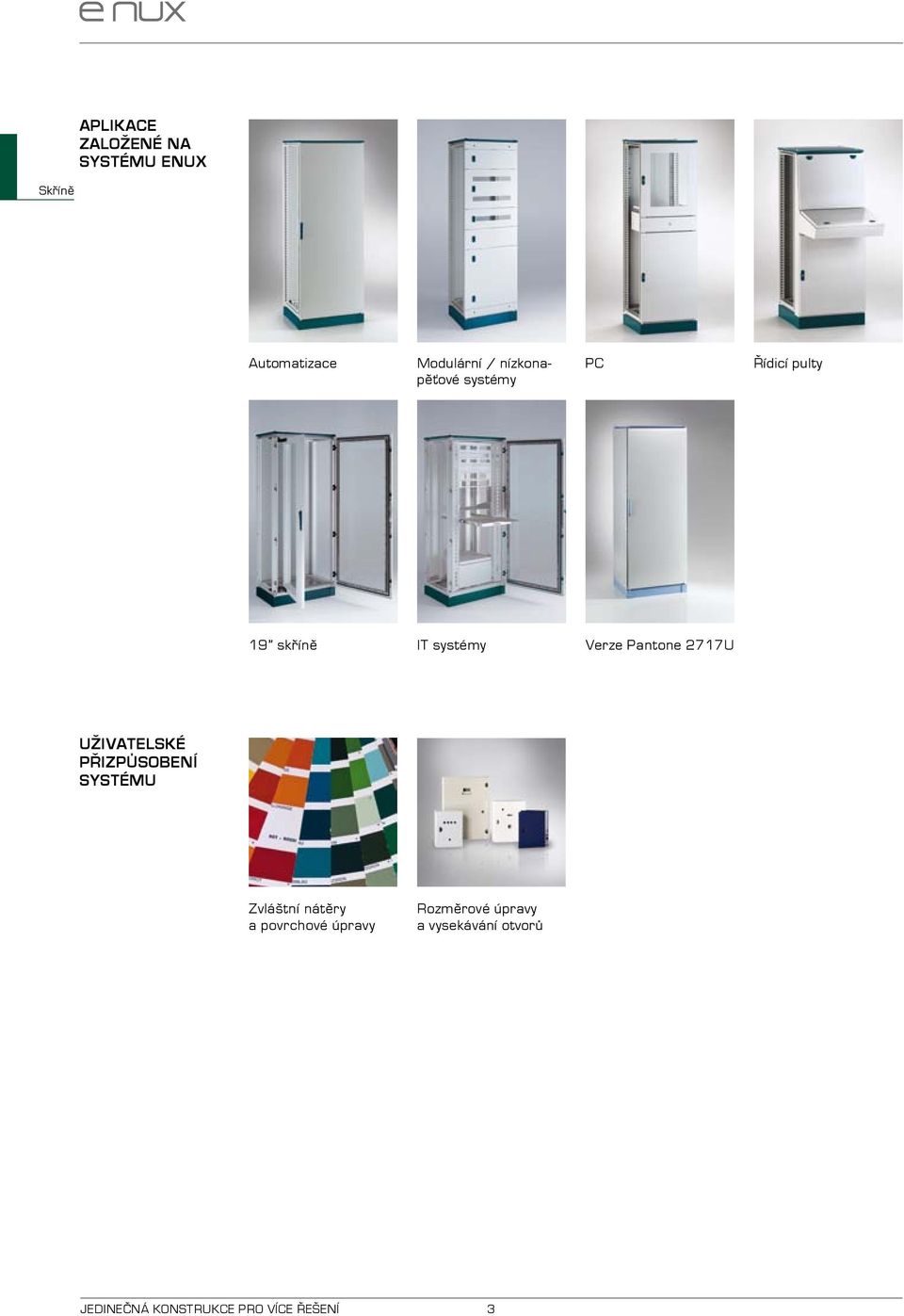

4 APLIKACE ZALOŽENÉ NA SYSTÉMU ENUX Automatizace Modulární / nízkonapěťové systémy PC Řídicí pulty 19 skříně IT systémy Verze Pantone 2717U UŽIVATELSKÉ PŘIZPŮSOBENÍ SYSTÉMU Zvláštní nátěry a povrchové úpravy Rozměrové úpravy a vysekávání otvorů JEDINEČNÁ KONSTRUKCE PRO VÍCE ŘEŠENÍ 3
5 SKŘÍNĚ PRO AUTOMATIZACI Ochrana přírodních zdrojů a zvyšování jejich hodnoty v čase, investice do nových výrobních procesů, technologicky pokročilá a vysoce kvalitní řešení skříní, to je filozofií společnosti, která je reprezentována novým modulárním skříňovým systémem ENUX. V systému ENUX jsou inovace prováděny na několika úrovních: výzkum v oblasti ochrany prostředí a účinného využívání přírodních zdrojů, investice do nových technologicky pokročilých strojních zařízení a energeticky úsporných obráběcích procesů, nové konstrukční koncepty a výběr vysoce pevných nízkolegovaných ocelí poslední generace s vynikajícími mechanickými vlastnostmi. Skříňový systém ENUX je dokonalým sjednocením moderního designu, pokročilých technologických a kvalitativních vlastností zvyšujících funkčnost, ochranu a univerzálnost vašich elektrických aplikací. VÝHODY Nové konstrukční řešení Nové, vysoce odolné materiály Široká nabídka konfigurací a rozměrů Pevná konstrukce a inovativní zavírání Vysoká estetická úroveň Vysoká životnost Řešení i pro náročné aplikace Flexibilita Bezpečnost a spolehlivost Moderní design SKŘÍNĚ ENUX 4
6 1 10b ,10b 10a b 9 1 Odnímatelný strop 2 Snadná montáž skeletu 3 Pevná konstrukce skeletu s uzavřenými sloupky 4 Dveře s výztuhami 5 Dveře je možno objednat také ve variantách: - prosklené - s úhlem otevření Výklopná klika s možností montáže různých vložek: 3-bodové uzavírání pro V=1400 a bodové uzavírání pro V=1800 a bodové uzavírání pro V= Montážní panel s vysokou tuhostí, který může být osazen v libovolné hloubce skříně 8 Dno pro přívod kabelů s posuvnými plechy a těsněním 9 Montovaný podstavec výšky 100 mm nebo 200 mm 10a Barva skříně RAL 7035, epoxy-polyester 10b Barva stropu, podstavce a kliky RAL 5020 SKŘÍNĚ ENUX 5
7 ENUX: ODOLNÁ, PEVNÁ A VYSOCE FUNKČNÍ SKŘÍŇ PEVNOST Zlepšení mechanických vlastnosti a vyšší odolnosti vůči namáhání v tahu, krutu a ohybu bylo dosaženo použitím speciálních výrobních technologií. Sloupky jsou svařovány laserem a vyrobeny z vysoce pevného nízkolegovaného ocelového plechu. Dno se vstupem pro kabely s tlakem ohýbanými a laserem svařovanými (MIG) profily je vyrobeno z jednoho kusu nízkolegovaného ocelového plechu. Při dvojitém kabelovém vstupu dna je pro zvýšení tuhosti zabudován středový dělicí díl. BEZPEČNOST Pro zajištění uzemnění jsou všechny posuvné plechy kabelového vstupu upevněny kovovými připevňovacími prvky. Součástí standardní dodávky je lepicí těsnění pro optimální vedení kabelů a zachování stupně krytí IP. TUHOST Jedinečný a inovační koncept ohybu zadních a bočních zákrytů se zaobleným přehybem zajišťuje nespornou konstrukční tuhost v kombinaci s jednodušší manipulací a lepšími estetickými vlastnostmi. SKŘÍNĚ ENUX 6

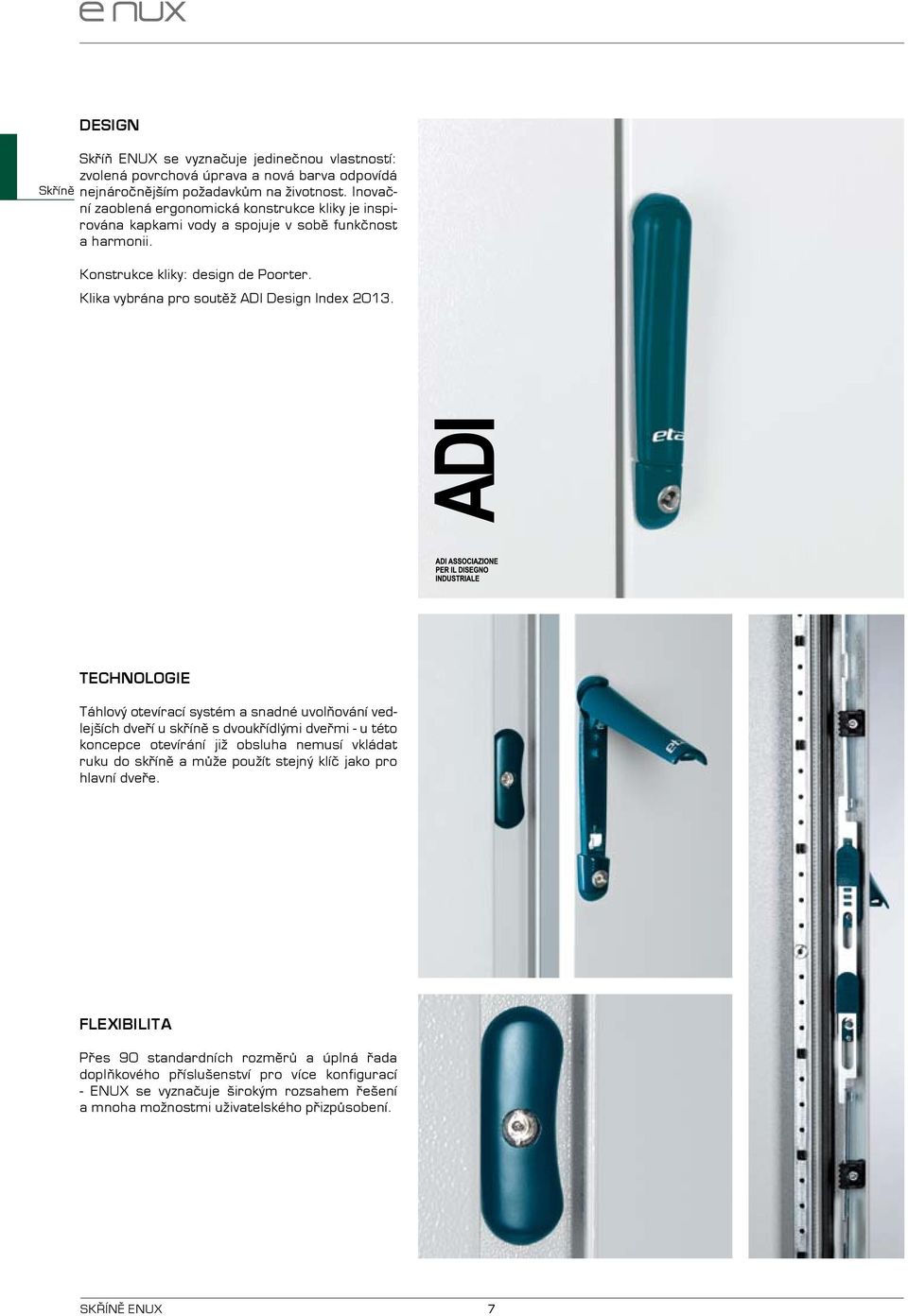

8 DESIGN Skříň ENUX se vyznačuje jedinečnou vlastností: zvolená povrchová úprava a nová barva odpovídá nejnáročnějším požadavkům na životnost. Inovační zaoblená ergonomická konstrukce kliky je inspirována kapkami vody a spojuje v sobě funkčnost a harmonii. Konstrukce kliky: design de Poorter. Klika vybrána pro soutěž ADI Design Index TECHNOLOGIE Táhlový otevírací systém a snadné uvolňování vedlejších dveří u skříně s dvoukřídlými dveřmi - u této koncepce otevírání již obsluha nemusí vkládat ruku do skříně a může použít stejný klíč jako pro hlavní dveře. FLEXIBILITA Přes 90 standardních rozměrů a úplná řada doplňkového příslušenství pro více konfigurací - ENUX se vyznačuje širokým rozsahem řešení a mnoha možnostmi uživatelského přizpůsobení. SKŘÍNĚ ENUX 7
9 SKELET ROZVÁDĚČOVÉHO SYSTÉMU ÚČELEM OBRÁZKŮ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H STROP A DNO PŘEDNÍ PLNÉ DVEŘE + PŘEDNÍ SLOUPKY 400 x 1600 x x 1600 x x 1600 x x 1800 x x 1800 x x 1800 x x 1800 x x 2000 x x 2000 x x 2000 x x 2000 x x 2200 x x 2200 x x 2200 x x 1400 x x 1400 x x 1600 x x 1600 x x 1600 x x 1800 x x 1800 x x 1800 x x 1800 x x 2000 x x 2000 x x 2000 x x 2000 x x 2200 x x 2200 x x 2200 x x 1400 x x 1400 x x 1600 x x 1600 x x 1600 x x 1800 x x 1800 x x 1800 x x 1800 x x 2000 x x 2000 x x 2000 x x 2000 x x 2200 x x 2200 x x 2200 x 800 EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUTF EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO EUPO SKŘÍNĚ ENUX PŘEDNÍ PLNÉ DVEŘE (SIMPLEX) + PŘEDNÍ SLOUPKY EUPO060180L EUPO060180L EUPO060180L EUPO060180L EUPO060200L EUPO060200L EUPO060200L EUPO060200L EUPO080180L EUPO080180L EUPO080180L EUPO080180L EUPO080200L EUPO080200L EUPO080200L EUPO080200L 8 PŘEDNÍ PLNÉ DVEŘE DVOUKŘÍDLÉ + PŘEDNÍ SLOUPKY PŘEDNÍ DVEŘE PROSKLENÉ + PŘEDNÍ SLOUPKY EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV EUPV ZADNÍ ZÁKRYT + ZADNÍ SLOUPKY EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE EURE080220
10 SKELET ROZVÁDĚČOVÉHO SYSTÉMU ÚČELEM OBRÁZKŮ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H STROP A DNO PŘEDNÍ PLNÉ DVEŘE + PŘEDNÍ SLOUPKY PŘEDNÍ PLNÉ DVEŘE (SIMPLEX) + PŘEDNÍ SLOUPKY PŘEDNÍ PLNÉ DVEŘE DVOUKŘÍDLÉ + PŘEDNÍ SLOUPKY PŘEDNÍ DVEŘE PROSKLENÉ + PŘEDNÍ SLOUPKY ZADNÍ ZÁKRYT + ZADNÍ SLOUPKY 1000 x 1600 x 400 EUTF EUPO EUPO100160DP EUPV EURE x 1600 x 500 EUTF EUPO EUPO100160DP EUPV EURE x 1600 x 600 EUTF EUPO EUPO100160DP EUPV EURE x 1800 x 400 EUTF EUPO EUPO100180L EUPO100180DP EUPV EURE x 1800 x 500 EUTF EUPO EUPO100180L EUPO100180DP EUPV EURE x 1800 x 600 EUTF EUPO EUPO100180L EUPO100180DP EUPV EURE x 1800 x 800 EUTF EUPO EUPO100180L EUPO100180DP EUPV EURE x 2000 x 400 EUTF EUPO EUPO100200L EUPO100200DP EUPV EURE x 2000 x 500 EUTF EUPO EUPO100200L EUPO100200DP EUPV EURE x 2000 x 600 EUTF EUPO EUPO100200L EUPO100200DP EUPV EURE x 2000 x 800 EUTF EUPO EUPO100200L EUPO100200DP EUPV EURE x 2200 x 500 EUTF EUPO EUPO100220DP EUPV EURE x 2200 x 600 EUTF EUPO EUPO100220DP EUPV EURE x 2200 x 800 EUTF EUPO EUPO100220DP EUPV EURE x 1400 x 400 EUTF EUPO EURE x 1400 x 500 EUTF EUPO EURE x 1600 x 400 EUTF EUPO EURE x 1600 x 500 EUTF EUPO EURE x 1600 x 600 EUTF EUPO EURE x 1800 x 400 EUTF EUPO EUPO120180L EURE x 1800 x 500 EUTF EUPO EUPO120180L EURE x 1800 x 600 EUTF EUPO EUPO120180L EURE x 1800 x 800 EUTF EUPO EUPO120180L EURE x 2000 x 400 EUTF EUPO EUPO120200L EURE x 2000 x 500 EUTF EUPO EUPO120200L EURE x 2000 x 600 EUTF EUPO EUPO120200L EURE x 2000 x 800 EUTF EUPO EUPO120200L EURE x 2200 x 500 EUTF EUPO EURE x 2200 x 600 EUTF EUPO EURE x 2200 x 800 EUTF EUPO EURE x 2000 x 400 EUTF EUPO EURE x 2000 x 500 EUTF EUPO EURE x 2000 x 600 EUTF EUPO EURE x 2000 x 800 EUTF EUPO EURE x 1400 x 400 EUTF EUPO EURE x 1400 x 500 EUTF EUPO EURE x 2000 x 400 EUTF EUPO EURE x 2000 x 500 EUTF EUPO EURE x 2000 x 600 EUTF EUPO EURE x 2000 x 800 EUTF EUPO EURE SKŘÍNĚ ENUX 9
11 PŘÍSLUŠENSTVÍ ROZVÁDĚČOVÉHO SYSTÉMU ENUX ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MONTÁŽNÍ PANEL (5) MONTÁŽNÍ PANEL SIMPLEX (5) BOČNÍ ZÁKRYTY (6) PODSTAVEC VÝŠKY V = 100, ROHOVÝ DÍL (7) PODSTAVEC VÝŠKY V = 100, PŘEDNÍ/ZADNÍ KRYT (8) PODSTAVEC VÝŠKY V = 100, BOČNÍ KRYT (9) 200 x 1800 x x 2000 x x 1600 x 400 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1600 x 500 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1600 x 600 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1800 x 400 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1800 x 500 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1800 x 600 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1800 x 800 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2000 x 400 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2000 x 500 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2000 x 600 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2000 x 800 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2200 x 500 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2200 x 600 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 2200 x 800 EUFI EUZE-A100 EUZE-T0300 EUZE-T x 1600 x 400 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1600 x 500 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1600 x 600 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1800 x 400 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1800 x 500 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1800 x 600 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1800 x 800 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2000 x 400 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2000 x 500 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2000 x 600 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2000 x 800 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2200 x 500 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2200 x 600 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 2200 x 800 EUPA EUFI EUZE-A100 EUZE-T0400 EUZE-T x 1400 x 400 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1400 x 500 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1600 x 400 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1600 x 500 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1600 x 600 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1800 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1800 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1800 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 1800 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2000 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2000 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2000 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2000 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T0600 EUZE-T x2000x 1000 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2200 x 500 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2200 x 600 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T x 2200 x 800 EUPA EUFI EUZE-A100 EUZE-T0600 EUZE-T0800 (5) Držák montážního panelu WTKB-002 je nutné objednat zvlášť. (6) Dodávka obsahuje 2 kusy (7) Dodávka obsahuje 4 kusy SKŘÍNĚ ENUX (8) Dodávka obsahuje 2 kusy (9) Dodávka obsahuje 2 kusy 10
12 OSTATNÍ PŘÍSLUŠENSTVÍ ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MEZIDÍL S PŘEDNÍMI DVEŘMI (3) (4) MEZIDÍL S BOČNÍMI DVEŘMI ŠÍŘKY Š = 200/300 MEZIPANEL MONTÁŽNÍ PANEL VKLÁDANÝ Z BOKU VNITŘNÍ DVEŘE RYCHLOUPÍNACÍ PŘÍČKY VÝŠKY V = 25 MM (10) 200 x 1800 x 500 EURP x 2000 x 600 EURP x 1600 x 400 ENUX x 1600 x 500 ENUX x 1600 x 600 ENUX x 1800 x 400 ENUX x 1800 x 500 ENUX EURP x 1800 x 600 ENUX EURP x 1800 x 800 ENUX EURP x 2000 x 400 ENUX x 2000 x 500 ENUX EURP x 2000 x 600 ENUX EURP x 2000 x 800 ENUX EURP x 2200 x 500 ENUX x 2200 x 600 ENUX x 2200 x 800 ENUX x 1600 x 400 EUPN EUPL WTPR R 400 x 1600 x 500 EUPN EUPL WTPR R 400 x 1600 x 600 EUPN EUPL WTPR R 400 x 1800 x 400 EUPN EUPL WTPR R 400 x 1800 x 500 EUPN EUPL WTPR R 400 x 1800 x 600 EUPN EUPL WTPR R 400 x 1800 x 800 EUPN EUPL WTPR R 400 x 2000 x 400 EUPN EUPL WTPR R 400 x 2000 x 500 EUPN EUPL WTPR R 400 x 2000 x 600 EUPN EUPL WTPR R 400 x 2000 x 800 EUPN EUPL WTPR R 400 x 2200 x 500 EUPN EUPL WTPR R 400 x 2200 x 600 EUPN EUPL WTPR R 400 x 2200 x 800 EUPN EUPL WTPR R 600 x 1400 x 400 EUPN EUPL EUPI WTPR R 600 x 1400 x 500 EUPN EUPL EUPI WTPR R 600 x 1600 x 400 EUPN EUPL EUPI WTPR R 600 x 1600 x 500 EUPN EUPL EUPI WTPR R 600 x 1600 x 600 EUPN EUPL EUPI WTPR R 600 x 1800 x 400 EUPN EUPL EUPI WTPR R 600 x 1800 x 500 EUPN EUPL EUPI WTPR R 600 x 1800 x 600 EUPN EUPL EUPI WTPR R 600 x 1800 x 800 EUPN EUPL EUPI WTPR R 600 x 2000 x 400 EUPN EUPL EUPI WTPR R 600 x 2000 x 500 EUPN EUPL EUPI WTPR R 600 x 2000 x 600 EUPN EUPL EUPI WTPR R 600 x 2000 x 800 EUPN EUPL EUPI WTPR R 600 x 2000 x 1000 EUPN EUPL EUPI WTPR R 600 x 2200 x 500 EUPN EUPL EUPI WTPR R 600 x 2200 x 600 EUPN EUPL EUPI WTPR R 600 x 2200 x 800 EUPN EUPL EUPI WTPR R (3) Viz strana 31 (4) Dodávka obsahuje rám skříně, přední dveře a zadní zákryt. Podstavec, boční zákryty a závěsná oka WTGS-001 je nutné objednat zvlášť. (10) Dodávka obsahuje 4 kusy SKŘÍNĚ ENUX 11
13 PŘÍSLUŠENSTVÍ ROZVÁDĚČOVÉHO SYSTÉMU ENUX ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MONTÁŽNÍ PANEL (5) MONTÁŽNÍ PANEL SIMPLEX (5) BOČNÍ ZÁKRYTY (6) PODSTAVEC VÝŠKY V = 100, ROHOVÝ DÍL (7) PODSTAVEC VÝŠKY V = 100, PŘEDNÍ/ZADNÍ KRYT (8) PODSTAVEC VÝŠKY V = 100, BOČNÍ KRYT (9) 800 x 1400 x 400 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1400 x 500 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1600 x 400 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1600 x 500 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1600 x 600 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1800 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1800 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1800 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1800 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2000 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2000 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2000 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2000 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2000 x 1000 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2200 x 500 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2200 x 600 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 2200 x 800 EUPA EUFI EUZE-A100 EUZE-T0800 EUZE-T x 1600 x 400 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1600 x 500 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1600 x 600 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1800 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1800 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1800 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 1800 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2000 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2000 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2000 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2000 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2200 x 500 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2200 x 600 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T x 2200 x 800 EUPA EUFI EUZE-A100 EUZE-T1000 EUZE-T0800 (5) Držák montážního panelu WTKB-002 je nutné objednat zvlášť. (6) Dodávka obsahuje 2 kusy (7) Dodávka obsahuje 4 kusy (8) Dodávka obsahuje 2 kusy (9) Dodávka obsahuje 2 kusy SKŘÍNĚ ENUX 12

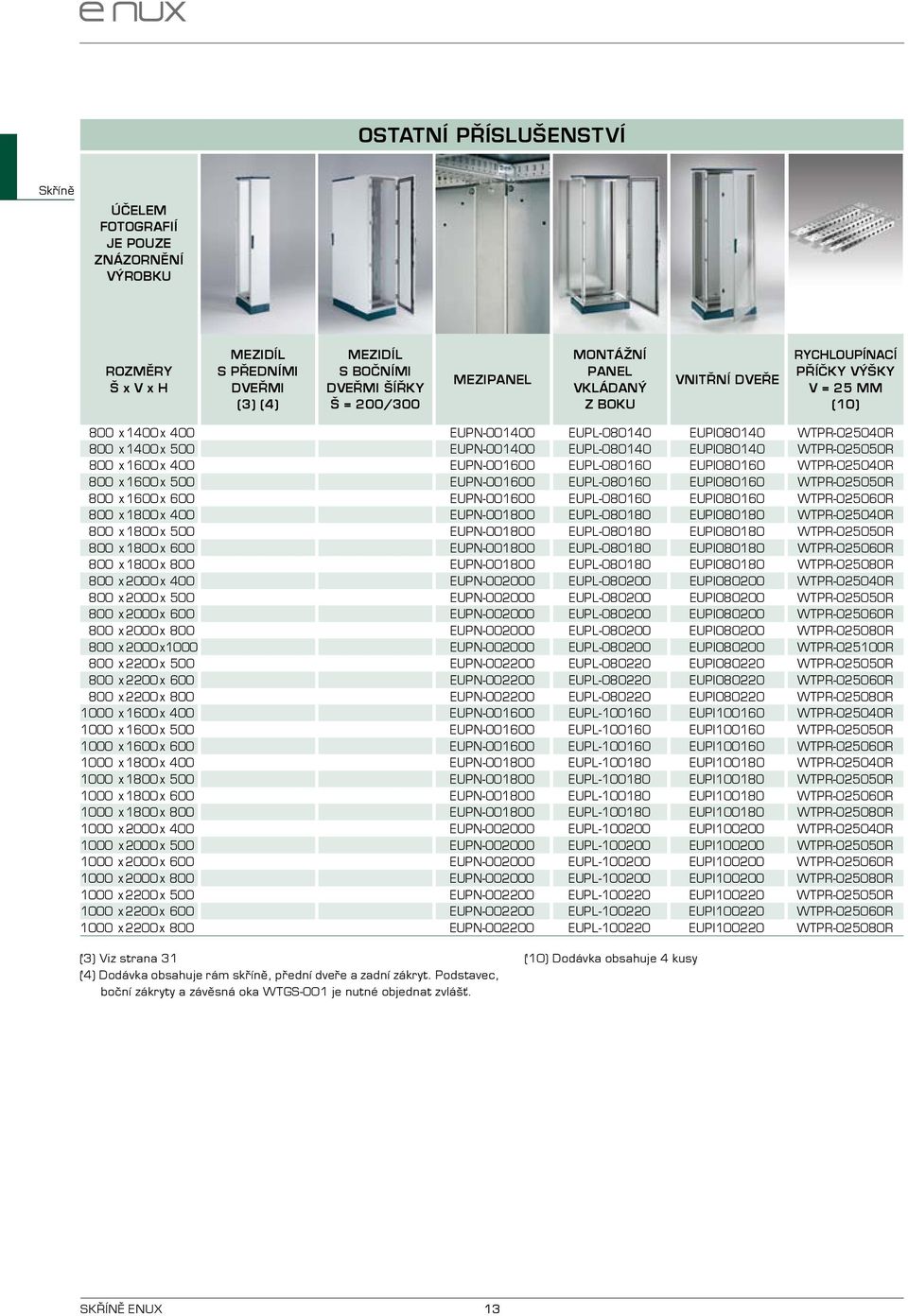

14 OSTATNÍ PŘÍSLUŠENSTVÍ ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MEZIDÍL S PŘEDNÍMI DVEŘMI (3) (4) MEZIDÍL S BOČNÍMI DVEŘMI ŠÍŘKY Š = 200/300 MEZIPANEL MONTÁŽNÍ PANEL VKLÁDANÝ Z BOKU VNITŘNÍ DVEŘE RYCHLOUPÍNACÍ PŘÍČKY VÝŠKY V = 25 MM (10) 800 x 1400 x 400 EUPN EUPL EUPI WTPR R 800 x 1400 x 500 EUPN EUPL EUPI WTPR R 800 x 1600 x 400 EUPN EUPL EUPI WTPR R 800 x 1600 x 500 EUPN EUPL EUPI WTPR R 800 x 1600 x 600 EUPN EUPL EUPI WTPR R 800 x 1800 x 400 EUPN EUPL EUPI WTPR R 800 x 1800 x 500 EUPN EUPL EUPI WTPR R 800 x 1800 x 600 EUPN EUPL EUPI WTPR R 800 x 1800 x 800 EUPN EUPL EUPI WTPR R 800 x 2000 x 400 EUPN EUPL EUPI WTPR R 800 x 2000 x 500 EUPN EUPL EUPI WTPR R 800 x 2000 x 600 EUPN EUPL EUPI WTPR R 800 x 2000 x 800 EUPN EUPL EUPI WTPR R 800 x 2000 x 1000 EUPN EUPL EUPI WTPR R 800 x 2200 x 500 EUPN EUPL EUPI WTPR R 800 x 2200 x 600 EUPN EUPL EUPI WTPR R 800 x 2200 x 800 EUPN EUPL EUPI WTPR R 1000 x 1600 x 400 EUPN EUPL EUPI WTPR R 1000 x 1600 x 500 EUPN EUPL EUPI WTPR R 1000 x 1600 x 600 EUPN EUPL EUPI WTPR R 1000 x 1800 x 400 EUPN EUPL EUPI WTPR R 1000 x 1800 x 500 EUPN EUPL EUPI WTPR R 1000 x 1800 x 600 EUPN EUPL EUPI WTPR R 1000 x 1800 x 800 EUPN EUPL EUPI WTPR R 1000 x 2000 x 400 EUPN EUPL EUPI WTPR R 1000 x 2000 x 500 EUPN EUPL EUPI WTPR R 1000 x 2000 x 600 EUPN EUPL EUPI WTPR R 1000 x 2000 x 800 EUPN EUPL EUPI WTPR R 1000 x 2200 x 500 EUPN EUPL EUPI WTPR R 1000 x 2200 x 600 EUPN EUPL EUPI WTPR R 1000 x 2200 x 800 EUPN EUPL EUPI WTPR R (3) Viz strana 31 (4) Dodávka obsahuje rám skříně, přední dveře a zadní zákryt. Podstavec, boční zákryty a závěsná oka WTGS-001 je nutné objednat zvlášť. (10) Dodávka obsahuje 4 kusy SKŘÍNĚ ENUX 13
15 PŘÍSLUŠENSTVÍ ROZVÁDĚČOVÉHO SYSTÉMU ENUX ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MONTÁŽNÍ PANEL (5) MONTÁŽNÍ PANEL SIMPLEX (5) BOČNÍ ZÁKRYTY (6) PODSTAVEC VÝŠKY V = 100, ROHOVÝ DÍL (7) PODSTAVEC VÝŠKY V = 100, PŘEDNÍ/ZADNÍ KRYT (8) PODSTAVEC VÝŠKY V = 100, BOČNÍ KRYT (9) 1200 x 1400 x 400 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1400 x 500 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1600 x 400 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1600 x 500 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1600 x 600 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1800 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1800 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1800 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 1800 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 400 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 500 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 600 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 800 EUPA EUPA L EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 1000 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2200 x 500 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2200 x 600 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2200 x 800 EUPA EUFI EUZE-A100 EUZE-T1200 EUZE-T x 2000 x 400 EUPA EUFI EUZE-A100 EUZE-T1400 EUZE-T x 2000 x 500 EUPA EUFI EUZE-A100 EUZE-T1400 EUZE-T x 2000 x 600 EUPA EUFI EUZE-A100 EUZE-T1400 EUZE-T x 2000 x 800 EUPA EUFI EUZE-A100 EUZE-T1400 EUZE-T x 1400 x 400 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T x 1400 x 500 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T x 2000 x 400 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T x 2000 x 500 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T x 2000 x 600 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T x 2000 x 800 EUPA EUFI EUZE-A100 EUZE-T1600 EUZE-T0800 (5) Držák montážního panelu WTKB-002 je nutné objednat zvlášť. (6) Dodávka obsahuje 2 kusy (7) Dodávka obsahuje 4 kusy (8) Dodávka obsahuje 2 kusy (9) Dodávka obsahuje 2 kusy SKŘÍNĚ ENUX 14

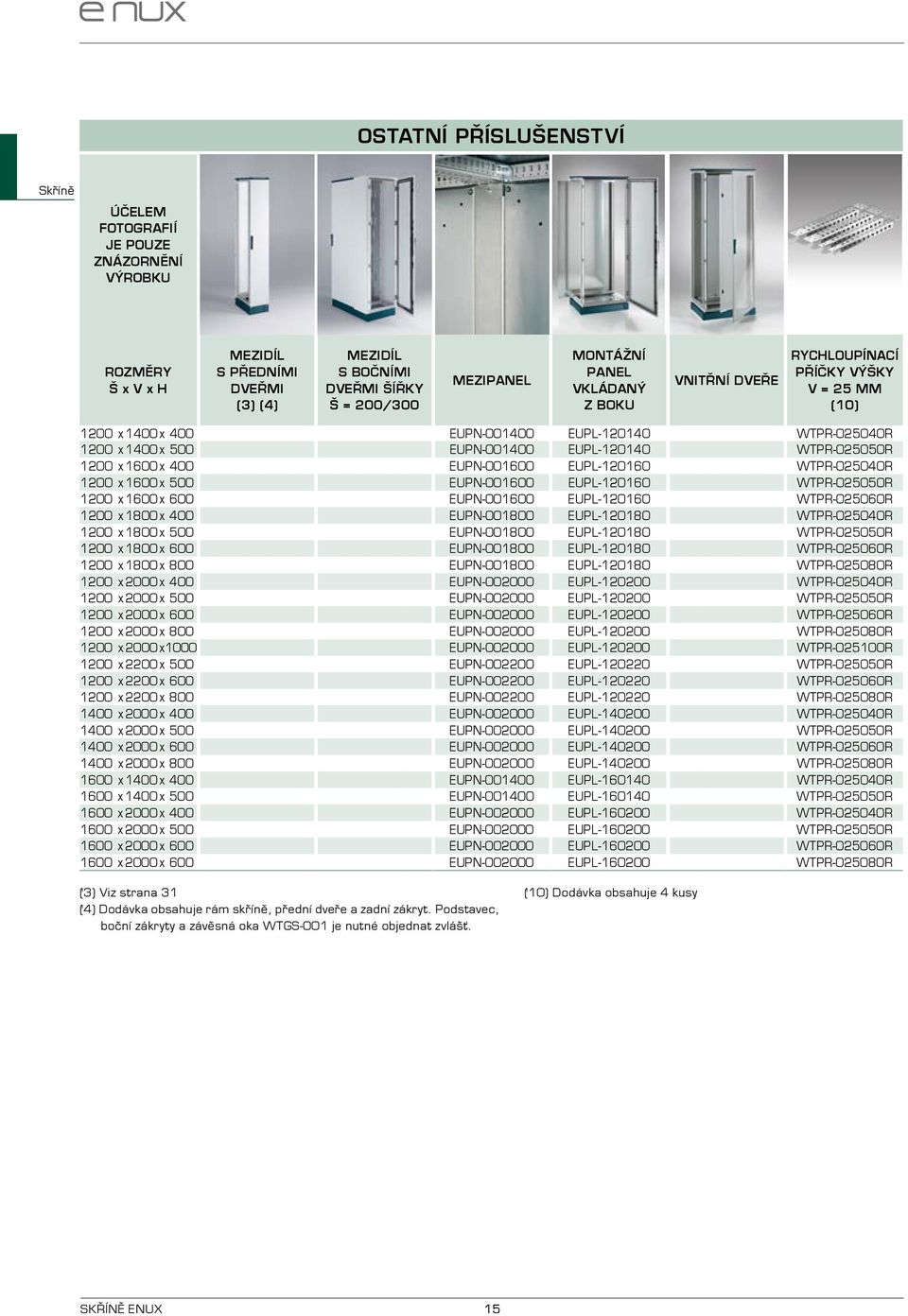

16 OSTATNÍ PŘÍSLUŠENSTVÍ ÚČELEM FOTOGRAFIÍ JE POUZE ZNÁZORNĚNÍ VÝROBKU Š x V x H MEZIDÍL S PŘEDNÍMI DVEŘMI (3) (4) MEZIDÍL S BOČNÍMI DVEŘMI ŠÍŘKY Š = 200/300 MEZIPANEL MONTÁŽNÍ PANEL VKLÁDANÝ Z BOKU VNITŘNÍ DVEŘE RYCHLOUPÍNACÍ PŘÍČKY VÝŠKY V = 25 MM (10) 1200 x 1400 x 400 EUPN EUPL WTPR R 1200 x 1400 x 500 EUPN EUPL WTPR R 1200 x 1600 x 400 EUPN EUPL WTPR R 1200 x 1600 x 500 EUPN EUPL WTPR R 1200 x 1600 x 600 EUPN EUPL WTPR R 1200 x 1800 x 400 EUPN EUPL WTPR R 1200 x 1800 x 500 EUPN EUPL WTPR R 1200 x 1800 x 600 EUPN EUPL WTPR R 1200 x 1800 x 800 EUPN EUPL WTPR R 1200 x 2000 x 400 EUPN EUPL WTPR R 1200 x 2000 x 500 EUPN EUPL WTPR R 1200 x 2000 x 600 EUPN EUPL WTPR R 1200 x 2000 x 800 EUPN EUPL WTPR R 1200 x 2000 x 1000 EUPN EUPL WTPR R 1200 x 2200 x 500 EUPN EUPL WTPR R 1200 x 2200 x 600 EUPN EUPL WTPR R 1200 x 2200 x 800 EUPN EUPL WTPR R 1400 x 2000 x 400 EUPN EUPL WTPR R 1400 x 2000 x 500 EUPN EUPL WTPR R 1400 x 2000 x 600 EUPN EUPL WTPR R 1400 x 2000 x 800 EUPN EUPL WTPR R 1600 x 1400 x 400 EUPN EUPL WTPR R 1600 x 1400 x 500 EUPN EUPL WTPR R 1600 x 2000 x 400 EUPN EUPL WTPR R 1600 x 2000 x 500 EUPN EUPL WTPR R 1600 x 2000 x 600 EUPN EUPL WTPR R 1600 x 2000 x 600 EUPN EUPL WTPR R (3) Viz strana 31 (4) Dodávka obsahuje rám skříně, přední dveře a zadní zákryt. Podstavec, boční zákryty a závěsná oka WTGS-001 je nutné objednat zvlášť. (10) Dodávka obsahuje 4 kusy SKŘÍNĚ ENUX 15
17 JEDNOKŘÍDLÉ DVEŘE popis Profil použitý pro sloupky a zpevňující výztuhy je vyrobený z vysoce pevného nízkolegovaného ocelového plechu a uzavřený pomocí laserového svaru bez ostrých hran. Dno se vstupem pro kabely s tlakem ohýbanými a laserem svařovanými (MIG) profily je vyrobeno z jednoho kusu nízkolegovaného ocelového plechu a má středovou výztuhu. Rohy rámu mají pravoúhlé spoje laserem přivařené ke sloupkům a stropu a dnu. K montáži skeletu stačí pouze 8 šroubů, přitom dva polohovací kolíky fixují správnou polohu sloupku. POVRCHOVÁ ÚPRAVA Standardní epoxidová polyesterová prášková barva společnosti ETA. Skelet: RAL 7035, hladký povrch Dveře a zadní zákryt: RAL 7035, strukturovaný povrch Strop: RAL 5020, strukturovaný povrch. ENUX příslušenství skříní, viz strana 30 SKŘÍŇ ENUX Skelet je vyrobený z vysoce pevného nízkolegovaného ocelového plechu Dveře jsou vyrobeny z ocelového plechu tloušťky 2,0 mm s výztuhami a klikou (průměr 3 mm) ovládaným táhlovým mechanismem Zadní zákryt je vyroben z ocelového plechu se zaobleným přehybem Odnímatelný strop je vyrobený z ocelového plechu Dno je vyrobené z vysoce pevného nízkolegovaného ocelového plechu se vstupem pro kabely s posuvnými plechy (pro šířku Š = 1000 dvojitý vstup kabelů); těsnění je dodáváno samostatně. EUPA montážní panel vkládaný zepředu, viz strana 33 EUFI boční zákryty, viz strana 44 EUZE podstavec, viz strana 46 WTGS-001 závěsná oka, viz strana 55 SKŘÍNĚ ENUX (MONTÁŽ POUHÝMI 8 ŠROUBY) Sestava se specifikuje podle požadavků zákazníka Zadní zákryty a dveře se dodávají se dvěma sloupky včetně příslušenství. RAL 5020 STUPEŇ KRYTÍ IP55 v souladu s normami IEC EN62208; EN60529 NEMA 12 v souladu s normami UL508A; UL50 Stupeň krytí je zaručen dvousložkovým polyuretanovým pěnovým těsněním Odolnost proti nárazu IK10 v souladu s normami IEC EN62208; EN SKŘÍŇ ENUX JEDNOKŘÍDLÉ DVEŘE 16
18 B-51 P-65 A N B* P M B-5 C 70 P-114 D Ø13 F E E E B-100 L = 1000 * S namontovanými bočními zákryty plus 12 mm Poznámka: pro šířku Š = 400 pouze svislé výztuhy dveří. SKŘÍŇ ENUX JEDNOKŘÍDLÉ DVEŘE 17
19 SKELETU SKŘÍNĚ PŘIPEVNĚNÍ K PODLAZE KABELOVÝ VSTUP DVEŘNÍCH VÝZTUH ŠÍŘKA VÝŠKA HLOUBKA B* A P C D E F M N SKŘÍŇ ENUX JEDNOKŘÍDLÉ DVEŘE 18

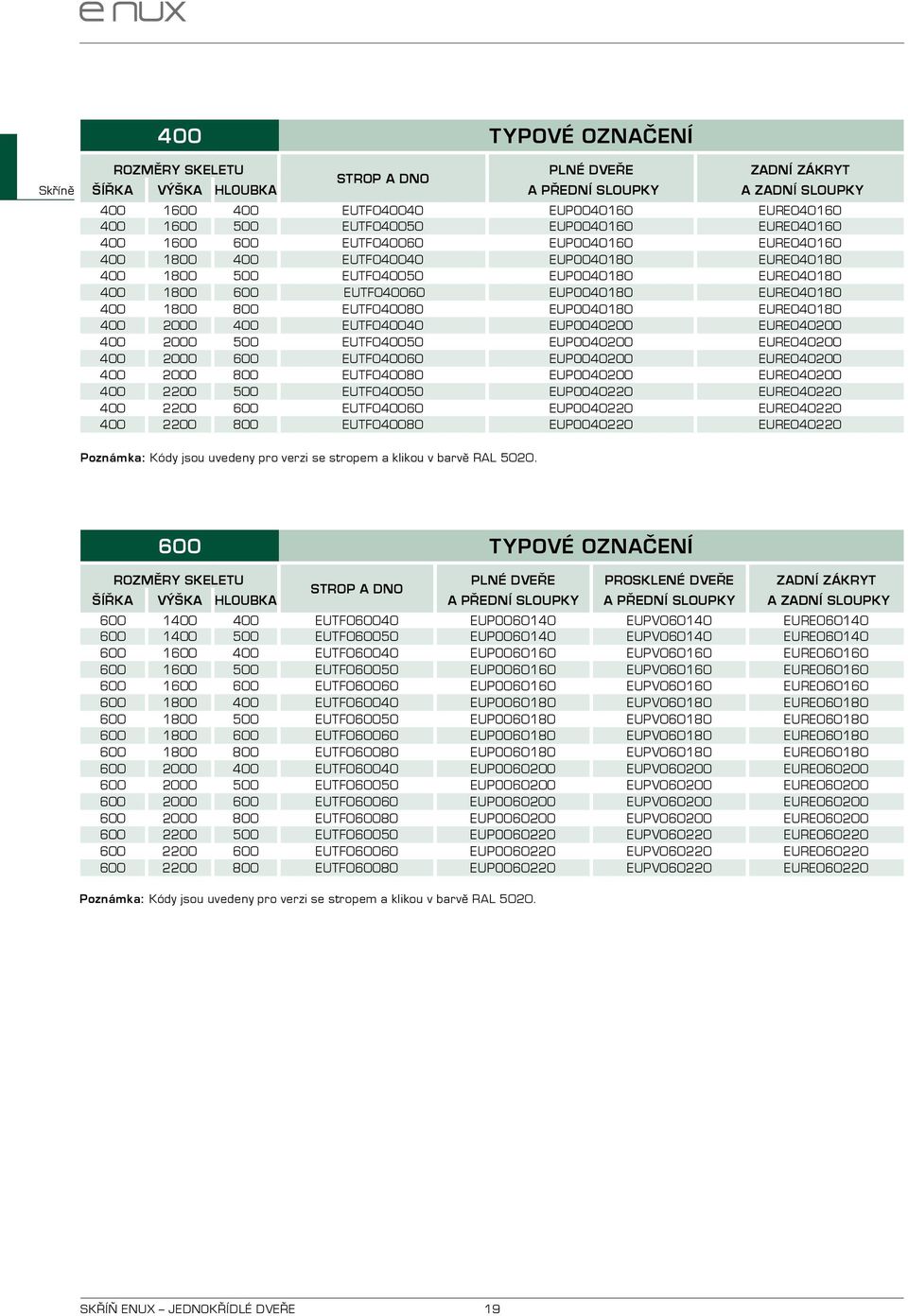

20 400 TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE PROSKLENÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL SKŘÍŇ ENUX JEDNOKŘÍDLÉ DVEŘE 19
21 800 TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE PROSKLENÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE EUTF EUPO EUPV EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL TYPOVÉ OZNAČENÍ SKELETU ŠÍŘKA VÝŠKA HLOUBKA STROP A DNO PLNÉ DVEŘE ŠÍŘKY Š = 1000* A PŘEDNÍ SLOUPKY Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL *NEBO DVOUKŘÍDLÉ DVEŘE PROSKLENÉ DVEŘE A PŘEDNÍ SLOUPKY ZADNÍ ZÁKRYT A ZADNÍ SLOUPKY EUTF EUPO EUPO100160DP EUPV EURE EUTF EUPO EUPO100160DP EUPV EURE EUTF EUPO EUPO100160DP EUPV EURE EUTF EUPO EUPO100180DP EUPV EURE EUTF EUPO EUPO100180DP EUPV EURE EUTF EUPO EUPO100180DP E UPV EURE EUTF EUPO EUPO100180DP EUPV EURE EUTF EUPO EUPO100200DP EUPV EURE EUTF EUPO EUPO100200DP EUPV EURE EUTF EUPO EUPO100200DP EUPV EURE EUTF EUPO EUPO100200DP EUPV EURE EUTF EUPO EUPO100220DP EUPV EURE EUTF EUPO EUPO100220DP EUPV EURE EUTF EUPO EUPO100220DP EUPV EURE SKŘÍŇ ENUX JEDNOKŘÍDLÉ DVEŘE 20
22
23 DVOUKŘÍDLÉ DVEŘE popis Profil použitý pro sloupky a zpevňující výztuhy je vyrobený z vysoce pevného nízkolegovaného ocelového plechu a uzavřený pomocí laserového svaru bez ostrých hran. Dno se vstupem pro kabely s tlakem ohýbanými a laserem svařovanými (MIG) profily je vyrobeno z jednoho kusu nízkolegovaného ocelového plechu a má středovou výztuhu. Rohy rámu mají pravoúhlé spoje laserem přivařené ke sloupkům a stropu a dnu. K montáži skeletu stačí pouze 8 šroubů, přitom dva kolíky fixují správnou polohu sloupku. POVRCHOVÁ ÚPRAVA Standardní epoxidová polyesterová prášková barva společnosti ETA. Skelet: RAL 7035, hladký povrch Dveře a zadní zákryt: RAL 7035, strukturovaný povrch Strop: RAL 5020, strukturovaný povrch. SKŘÍŇ ENUX Skelet je vyrobený z vysoce pevného nízkolegovaného ocelového plechu Dveře jsou vyrobeny z ocelového plechu tloušťky 2,0 mm s výztuhami a klikou (průměr 3 mm) ovládaným táhlovým mechanismem Zadní zákryt je vyroben z ocelového plechu se zaobleným přehybem Odnímatelný strop je vyrobený z ocelového plechu Dno je vyrobené z vysoce pevného nízkolegovaného ocelového plechu s dvojitým vstupem pro kabely s posuvnými plechy; těsnění je dodáváno samostatně. ENUX příslušenství skříní, viz strana 30 EUPA montážní panel vkládaný zepředu, viz strana 33 EUFI boční zákryty, viz strana 44 EUZE podstavec, viz strana 46 WTGS-001 závěsná oka, viz strana 55 SKŘÍNĚ ENUX (MONTÁŽ POUHÝMI 8 ŠROUBY) Sestava se specifikuje podle požadavků zákazníka Zadní zákryty a dveře se dodávají se dvěma sloupky včetně příslušenství. RAL 5020 STUPEŇ KRYTÍ IP55 v souladu s normami IEC EN62208; EN60529 NEMA 12 v souladu s normami UL508A; UL50 Stupeň krytí je zaručen dvousložkovým polyuretanovým pěnovým těsněním Odolnost proti nárazu IK10 v souladu s normami IEC EN62208; EN SKŘÍŇ ENUX DVOUKŘÍDLÉ DVEŘE 22
24 B-51 P ,5 54,5 A N 24,5 54,5 B* P M B-5 M 70 C P-114 D 13 F E B-100 E * S namontovanými bočními zákryty plus 12 mm SKELETU SKŘÍNĚ PŘIPEVNĚNÍ K PODLAZE KABELOVÝ VSTUP DVEŘNÍCH VÝZTUH ŠÍŘKA VÝŠKA HLOUBKA B* A P C D E F M N SKŘÍŇ ENUX DVOUKŘÍDLÉ DVEŘE 23
25 1200 TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVOUKŘÍDLÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVOUKŘÍDLÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVOUKŘÍDLÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE EUTF EUPO EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL SKŘÍŇ ENUX DVOUKŘÍDLÉ DVEŘE 24
26 JEDNOKŘÍDLÉ DVEŘE Profil použitý pro sloupky a zpevňující výztuhy je vyrobený z vysoce pevného nízkolegovaného ocelového plechu a uzavřený pomocí laserového svaru bez ostrých hran. Dno se vstupem pro kabely s tlakem ohýbanými a laserem svařovanými (MIG) profily je vyrobeno z jednoho kusu nízkolegovaného ocelového plechu a má středovou výztuhu. Rohy rámu mají pravoúhlé spoje laserem přivařené ke sloupkům a stropu a dnu. K montáži skeletu stačí pouze 8 šroubů, přitom dva kolíky fixují správnou polohu sloupku. POVRCHOVÁ ÚPRAVA Standardní epoxidová polyesterová prášková barva společnosti ETA. Skelet: RAL 7035, hladký povrch Dveře a zadní zákryt: RAL 7035, strukturovaný povrch Strop: RAL 5020, strukturovaný povrch. SKŘÍŇ ENUX SIMPLEX Skelet je vyrobený z vysoce pevného nízkolegovaného ocelového plechu Dveře jsou vyrobeny z ocelového plechu tloušťky 1,5 mm s výztuhami a klikou (průměr 3 mm) ovládaným táhlovým mechanismem Zadní zákryt je vyroben z ocelového plechu se zaobleným přehybem Odnímatelný strop je vyrobený z ocelového plechu Dno je vyrobené z vysoce pevného nízkolegovaného ocelového plechu se vstupem pro kabely s posuvnými plechy (pro šířku Š = 1000 dvojitý vstup kabelů); těsnění je dodáváno samostatně. ENUX příslušenství skříní, viz strana 30 EUPA montážní panel vkládaný zepředu, viz strana 33 EUFI boční zákryty, viz strana 44 EUZE podstavec, viz strana 46 WTGS-001 závěsná oka, viz strana 55 SKŘÍNĚ ENUX (MONTÁŽ POUHÝMI 8 ŠROUBY) Sestava se specifikuje podle požadavků zákazníka Zadní zákryty a dveře se dodávají se dvěma sloupky včetně příslušenství. RAL 5020 STUPEŇ KRYTÍ IP55 v souladu s normami IEC EN62208; EN60529 NEMA 12 v souladu s normami UL508A; UL50 Stupeň krytí je zaručen dvousložkovým polyuretanovým pěnovým těsněním Odolnost proti nárazu IK10 v souladu s normami IEC EN62208; EN Poznámka: Vyrábí se na vyžádání. SKŘÍŇ ENUX SIMPLEX JEDNOKŘÍDLÉ DVEŘE 25
27 B-51 P-65 A N B* P M B-5 C 70 P-114 D Ø13 F E E E B-100 L = 1000 * S namontovanými bočními zákryty plus 12 mm SKELETU SKŘÍNĚ PŘIPEVNĚNÍ K PODLAZE KABELOVÝ VSTUP DVEŘNÍCH VÝZTUH ŠÍŘKA VÝŠKA HLOUBKA B* A P C D E F M N SKŘÍŇ ENUX SIMPLEX JEDNOKŘÍDLÉ DVEŘE 26
28 600 TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO060180L EURE EUTF EUPO060180L EURE EUTF EUPO060180L EURE EUTF EUPO060180L EURE EUTF EUPO060200L EURE EUTF EUPO060200L EURE EUTF EUPO060200L EURE EUTF EUPO060200L EURE TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO080180L EURE EUTF EUPO080180L EURE EUTF EUPO080180L EURE EUTF EUPO080180L EURE EUTF EUPO080200L EURE EUTF EUPO080200L EURE EUTF EUPO080200L EURE EUTF EUPO080200L EURE TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO100180L EURE EUTF EUPO100180L EURE EUTF EUPO100180L EURE EUTF EUPO100180L EURE EUTF EUPO100200L EURE EUTF EUPO100200L EURE EUTF EUPO100200L EURE EUTF EUPO100200L EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL SKŘÍŇ ENUX SIMPLEX JEDNOKŘÍDLÉ DVEŘE 27
29 DVOUKŘÍDLÉ DVEŘE Profil použitý pro sloupky a zpevňující výztuhy je vyrobený z vysoce pevného nízkolegovaného ocelového plechu a uzavřený pomocí laserového svaru bez ostrých hran. Dno se vstupem pro kabely s tlakem ohýbanými a laserem svařovanými (MIG) profily je vyrobeno z jednoho kusu nízkolegovaného ocelového plechu a má středovou výztuhu. Rohy rámu mají pravoúhlé spoje laserem přivařené ke sloupkům a stropu a dnu. K montáži skeletu stačí pouze 8 šroubů, přitom dva kolíky fixují správnou polohu sloupku. POVRCHOVÁ ÚPRAVA Standardní epoxidová polyesterová prášková barva společnosti ETA. Skelet: RAL 7035, hladký povrch Dveře a zadní zákryt: RAL 7035, strukturovaný povrch Strop: RAL 5020, strukturovaný povrch. SKŘÍŇ ENUX SIMPLEX Skelet je vyrobený z vysoce pevného nízkolegovaného ocelového plechu Dveře jsou vyrobeny z ocelového plechu tloušťky 1,5 mm s výztuhami a klikou (průměr 3 mm) ovládaným táhlovým mechanismem Zadní zákryt je vyroben z ocelového plechu se zaobleným přehybem Odnímatelný strop je vyrobený z ocelového plechu Dno je vyrobené z vysoce pevného nízkolegovaného ocelového plechu s dvojitým vstupem pro kabely s posuvnými plechy; těsnění je dodáváno samostatně. ENUX příslušenství skříní, viz strana 30 EUPA montážní panel vkládaný zepředu, viz strana 33 EUFI boční zákryty, viz strana 44 EUZE podstavec, viz strana 46 WTGS-001 závěsná oka, viz strana 55 SKŘÍNĚ ENUX (MONTÁŽ POUHÝMI 8 ŠROUBY) Sestava se specifikuje podle požadavků zákazníka Zadní zákryty a dveře se dodávají se dvěma sloupky včetně příslušenství. RAL 5020 STUPEŇ KRYTÍ IP55 v souladu s normami IEC EN62208; EN60529 NEMA 12 v souladu s normami UL508A; UL50 Stupeň krytí je zaručen dvousložkovým polyuretanovým pěnovým těsněním Odolnost proti nárazu IK10 v souladu s normami IEC EN62208; EN Poznámka: Vyrábí se na vyžádání. SKŘÍŇ ENUX SIMPLEX DVOUKŘÍDLÉ DVEŘE 28
30 B-51 P ,5 54,5 24,5 54,5 A N B* P M B-5 M 70 C P-114 D 13 F E B-100 E * S namontovanými bočními zákryty plus 12 mm SKELETU SKŘÍNĚ PŘIPEVNĚNÍ K PODLAZE KABELOVÝ VSTUP DVEŘNÍCH VÝZTUH ŠÍŘKA VÝŠKA HLOUBKA B* A P C D E F M N TYPOVÉ OZNAČENÍ SKELETU PLNÉ DVOUKŘÍDLÉ DVEŘE ZADNÍ ZÁKRYT STROP A DNO ŠÍŘKA VÝŠKA HLOUBKA A PŘEDNÍ SLOUPKY A ZADNÍ SLOUPKY EUTF EUPO120180L EURE EUTF EUPO120180L EURE EUTF EUPO120180L EURE EUTF EUPO120180L EURE EUTF EUPO120200L EURE EUTF EUPO120200L EURE EUTF EUPO120200L EURE EUTF EUPO120200L EURE Poznámka: Kódy jsou uvedeny pro verzi se stropem a klikou v barvě RAL SKŘÍŇ ENUX SIMPLEX DVOUKŘÍDLÉ DVEŘE 29
