1 9.1 vysokotlaké výbojky high intensity discharge lamps

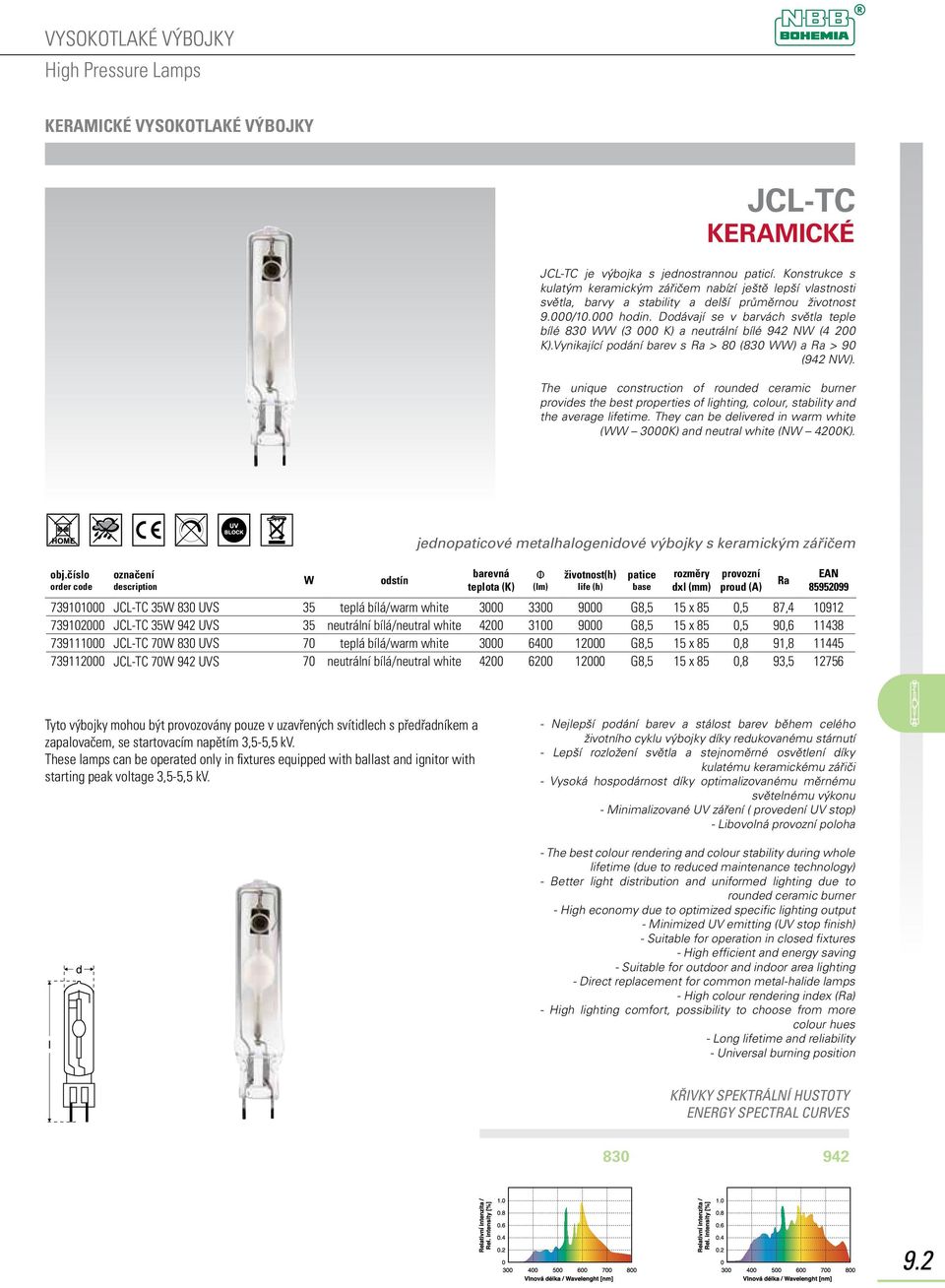

2 KERAMICKÉ VYSOKOTLAKÉ VÝBOJKY JCL-TC KERAMICKÉ JCL-TC je výbojka s jednostrannou paticí. Konstrukce s kulatým keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost 9.000/ hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N). The unique construction of rounded ceramic burner provides the best properties of lighting, colour, stability and the average lifetime. They can be delivered in warm white ( 3000K) and neutral white (N 4200K). odstín jednopaticové metalhalogenidové výbojky s keramickým zářičem rozměry dxl JCL-TC UVS 35 teplá bílá/warm white G8,5 15 x 85 0,5 87, JCL-TC UVS 35 neutrální bílá/neutral white G8,5 15 x 85 0,5 90, JCL-TC UVS 70 teplá bílá/warm white G8,5 15 x 85 0,8 91, JCL-TC UVS 70 neutrální bílá/neutral white G8,5 15 x 85 0,8 93, Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha - The best colour rendering and colour stability during whole lifetime (due to reduced maintenance technology) - Better light distribution and uniformed lighting due to rounded ceramic burner - High economy due to optimized specific lighting output - Minimized UV emitting (UV stop finish) - Suitable for operation in closed fixtures - High efficient and energy saving - Suitable for outdoor and indoor area lighting - Direct replacement for common metal-halide lamps - High colour rendering index () - High lighting comfort, possibility to choose from more colour hues - Long lifetime and reliability - Universal burning position

3 KERAMICKÉ VYSOKOTLAKÉ VÝBOJKY JCL-T KERAMICKÉ JCL-T je výbojka s jednostrannou paticí. Konstrukce s kulatým keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N) The unique construction of rounded ceramic burner provides the best properties of lighting, colour, stability and the average lifetime. They can be delivered in warm white ( 3000K) and neutral white (N 4200K). jednopaticové metalhalogenidové výbojky s keramickým zářičem odstín rozměry dxl JCL-T UVS 35 teplá bílá/warm white G12 19 x 100 0,5 87, JCL-T UVS 35 neutrální bílá/neutral white G12 19 x 100 0,5 90, JCL-T UVS 70 teplá bílá/warm white G12 19 x 100 0,8 87, JCL-T UVS 70 neutrální bílá/neutral white G12 19 x 100 0,8 90, JCL-T UVS 150 teplá bílá/warm white G12 19 x 100 1,8 91, JCL-T UVS 150 neutrální bílá/neutral white G12 19 x 100 1,8 93, Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha - The best colour rendering and colour stability during whole lifetime (due to reduced maintenance technology) - Better light distribution and uniformed lighting due to rounded ceramic burner - High economy due to optimized specific lighting output - Minimized UV emitting (UV stop finish) - Suitable for operation in closed fixtures - High efficient and energy saving - Suitable for outdoor and indoor area lighting - Direct replacement for common metal-halide lamps - High colour rendering index () - High lighting comfort, possibility to choose from more colour hues - Long lifetime and reliability - Universal burning position

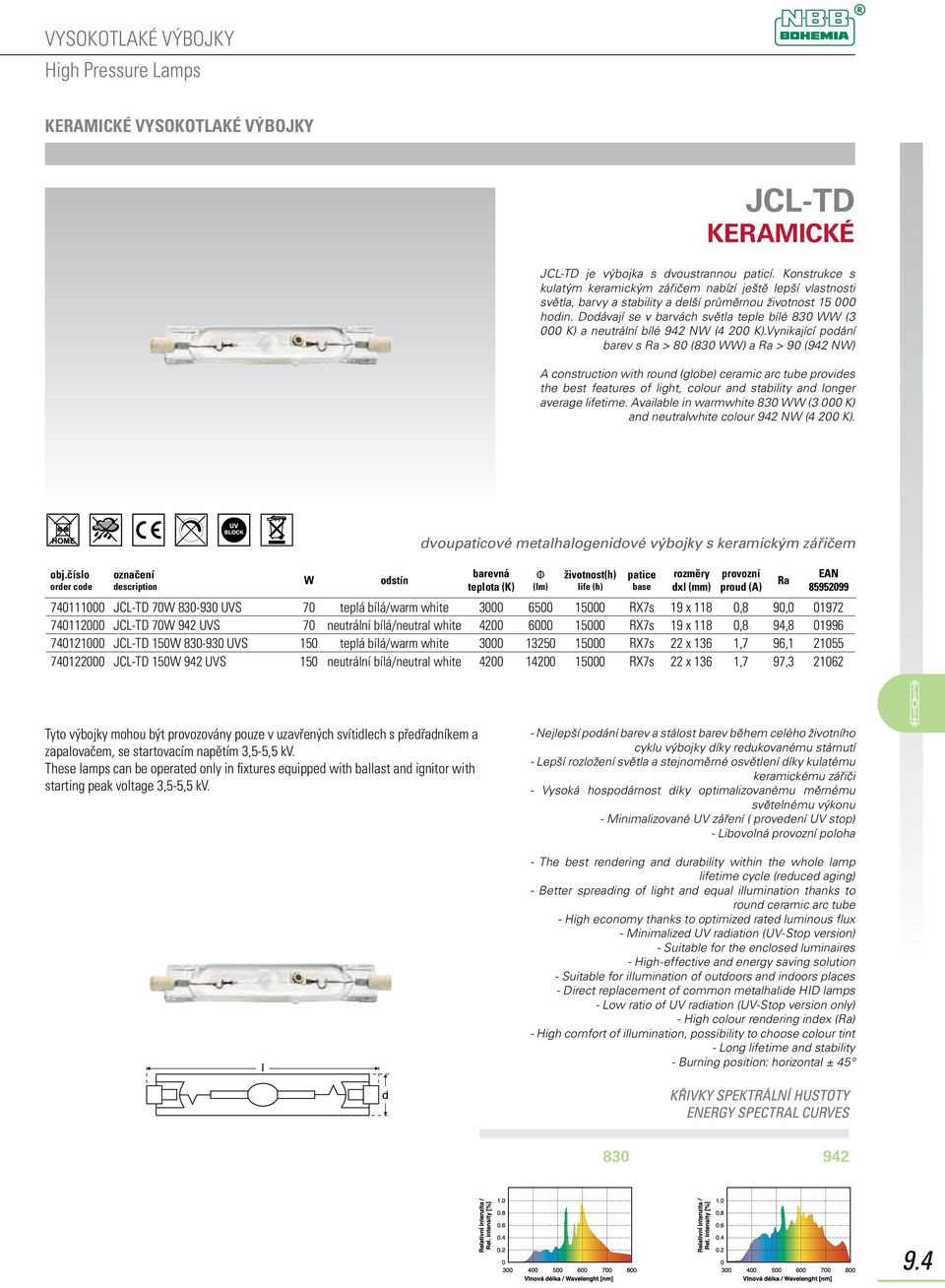

4 KERAMICKÉ VYSOKOTLAKÉ VÝBOJKY JCL-TD KERAMICKÉ JCL-TD je výbojka s dvoustrannou paticí. Konstrukce s kulatým keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N) A construction with round (globe) ceramic arc tube provides the best features of light, colour and stability and longer average lifetime. Available in warmwhite 830 (3 000 K) and neutralwhite colour 942 N (4 200 K). odstín dvoupaticové metalhalogenidové výbojky s keramickým zářičem rozměry dxl JCL-TD UVS 70 teplá bílá/warm white RX7s 19 x 118 0,8 90, JCL-TD UVS 70 neutrální bílá/neutral white RX7s 19 x 118 0,8 94, JCL-TD UVS 150 teplá bílá/warm white RX7s 22 x 136 1,7 96, JCL-TD UVS 150 neutrální bílá/neutral white RX7s 22 x 136 1,7 97, Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha - The best rendering and durability within the whole lamp lifetime cycle (reduced aging) - Better spreading of light and equal illumination thanks to round ceramic arc tube - High economy thanks to optimized rated luminous flux - Minimalized UV radiation (UV-Stop version) - Suitable for the enclosed luminaires - High-effective and energy saving solution - Suitable for illumination of outdoors and indoors places - Direct replacement of common metalhalide HID lamps - Low ratio of UV radiation (UV-Stop version only) - High colour rendering index () - High comfort of illumination, possibility to choose colour tint - Long lifetime and stability - Burning position: horizontal ±

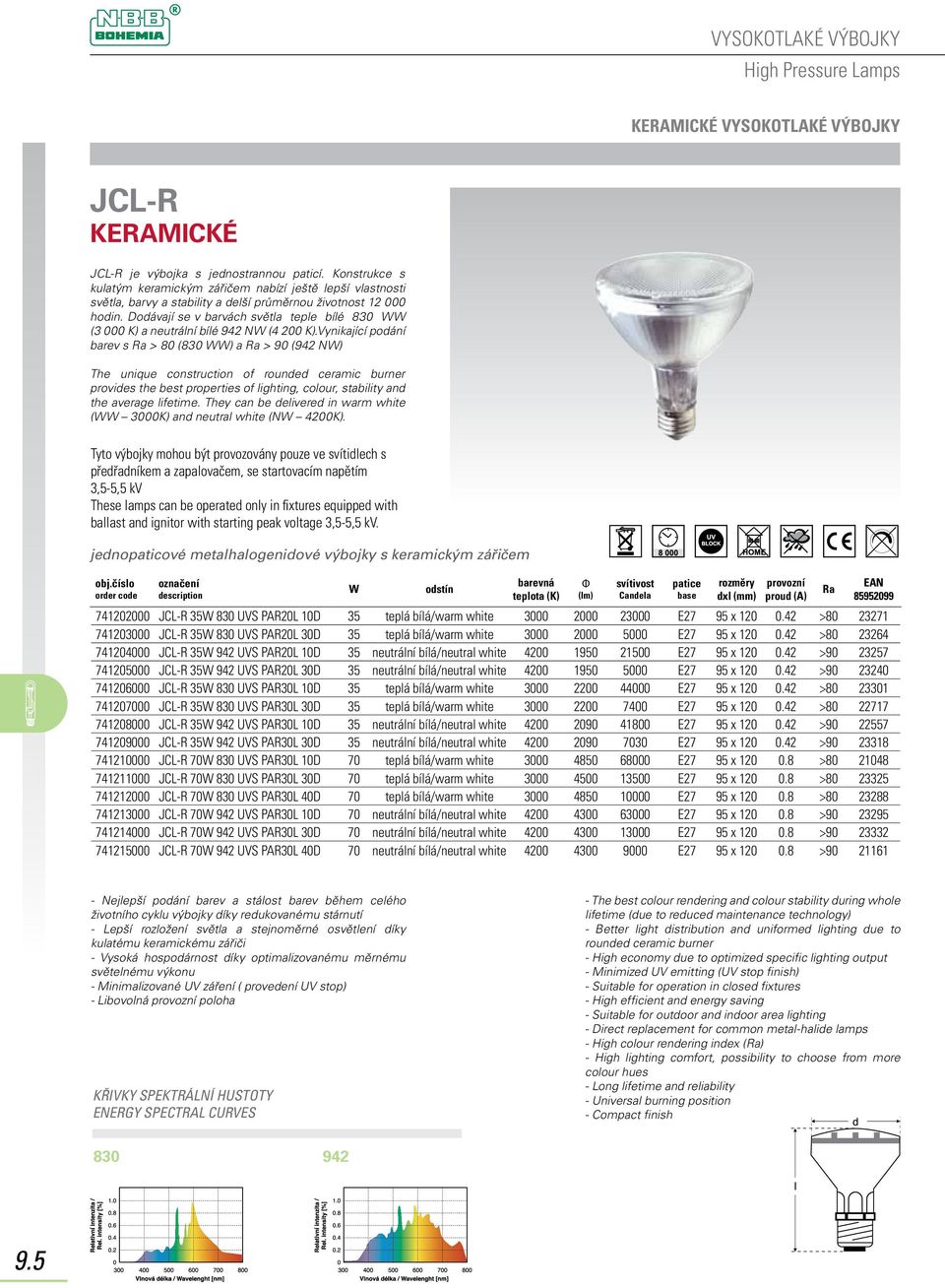

5 KERAMICKÉ VYSOKOTLAKÉ VÝBOJKY JCL-R KERAMICKÉ JCL-R je výbojka s jednostrannou paticí. Konstrukce s kulatým keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N) The unique construction of rounded ceramic burner provides the best properties of lighting, colour, stability and the average lifetime. They can be delivered in warm white ( 3000K) and neutral white (N 4200K). Tyto výbojky mohou být provozovány pouze ve svítidlech s předřadníkem a zapalovačem, se startovacím napětím 3,5-5,5 kv These lamps can be operated only in fixtures equipped with ballast and ignitor with jednopaticové metalhalogenidové výbojky s keramickým zářičem odstín svítivost Candela rozměry dxl JCL-R UVS PAR20L 10D 35 teplá bílá/warm white E27 95 x > JCL-R UVS PAR20L 30D 35 teplá bílá/warm white E27 95 x > JCL-R UVS PAR20L 10D 35 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR20L 30D 35 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR30L 10D 35 teplá bílá/warm white E27 95 x > JCL-R UVS PAR30L 30D 35 teplá bílá/warm white E27 95 x > JCL-R UVS PAR30L 10D 35 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR30L 30D 35 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR30L 10D 70 teplá bílá/warm white E27 95 x > JCL-R UVS PAR30L 30D 70 teplá bílá/warm white E27 95 x > JCL-R UVS PAR30L 40D 70 teplá bílá/warm white E27 95 x > JCL-R UVS PAR30L 10D 70 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR30L 30D 70 neutrální bílá/neutral white E27 95 x > JCL-R UVS PAR30L 40D 70 neutrální bílá/neutral white E27 95 x > Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha - The best colour rendering and colour stability during whole lifetime (due to reduced maintenance technology) - Better light distribution and uniformed lighting due to rounded ceramic burner - High economy due to optimized specific lighting output - Minimized UV emitting (UV stop finish) - Suitable for operation in closed fixtures - High efficient and energy saving - Suitable for outdoor and indoor area lighting - Direct replacement for common metal-halide lamps - High colour rendering index () - High lighting comfort, possibility to choose from more colour hues - Long lifetime and reliability - Universal burning position - Compact finish

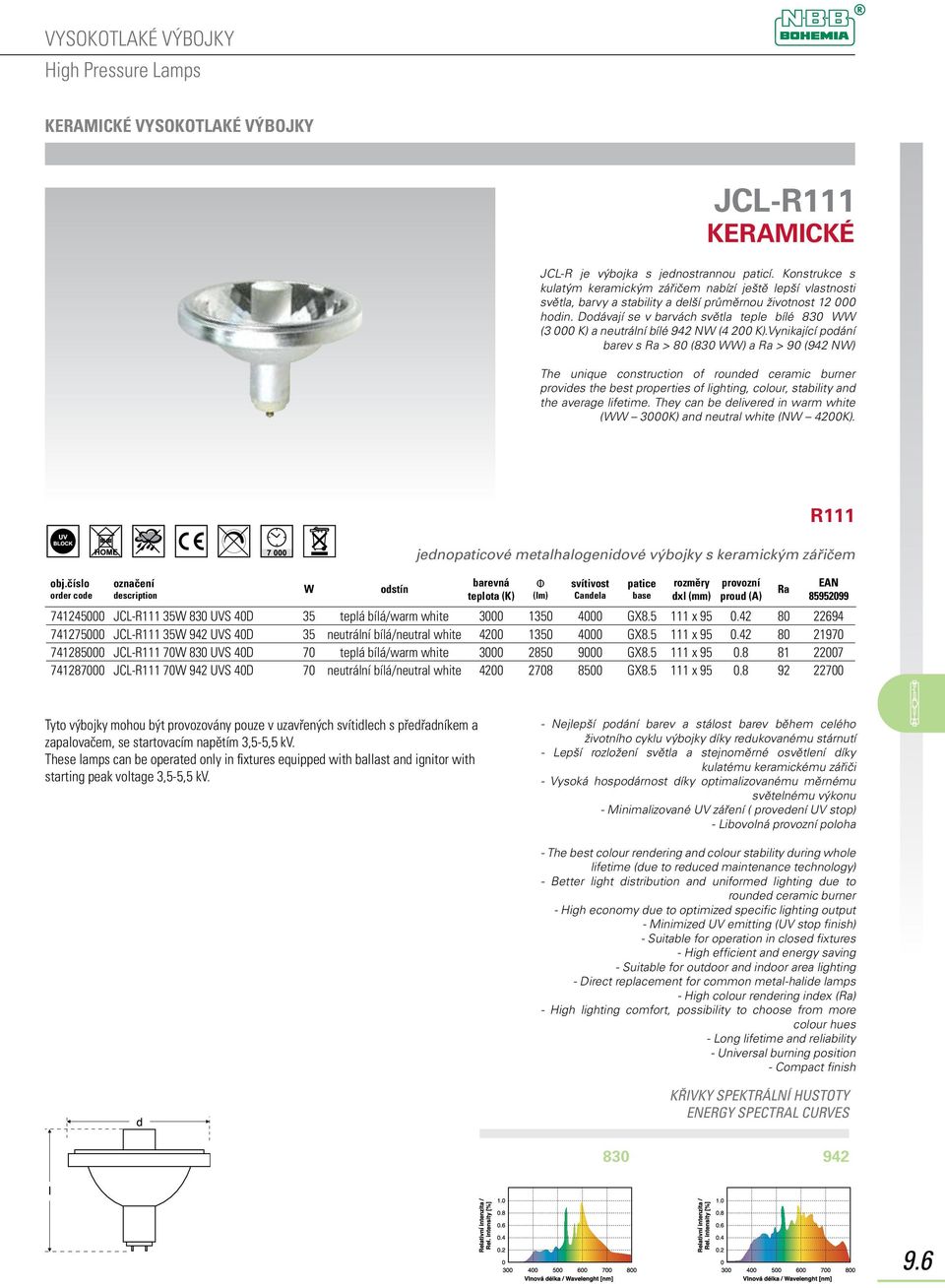

6 KERAMICKÉ VYSOKOTLAKÉ VÝBOJKY JCL-R111 KERAMICKÉ JCL-R je výbojka s jednostrannou paticí. Konstrukce s kulatým keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N) The unique construction of rounded ceramic burner provides the best properties of lighting, colour, stability and the average lifetime. They can be delivered in warm white ( 3000K) and neutral white (N 4200K). odstín R111 jednopaticové metalhalogenidové výbojky s keramickým zářičem svítivost Candela rozměry dxl JCL-R UVS 40D 35 teplá bílá/warm white GX x JCL-R UVS 40D 35 neutrální bílá/neutral white GX x JCL-R UVS 40D 70 teplá bílá/warm white GX x JCL-R UVS 40D 70 neutrální bílá/neutral white GX x Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha - The best colour rendering and colour stability during whole lifetime (due to reduced maintenance technology) - Better light distribution and uniformed lighting due to rounded ceramic burner - High economy due to optimized specific lighting output - Minimized UV emitting (UV stop finish) - Suitable for operation in closed fixtures - High efficient and energy saving - Suitable for outdoor and indoor area lighting - Direct replacement for common metal-halide lamps - High colour rendering index () - High lighting comfort, possibility to choose from more colour hues - Long lifetime and reliability - Universal burning position - Compact finish

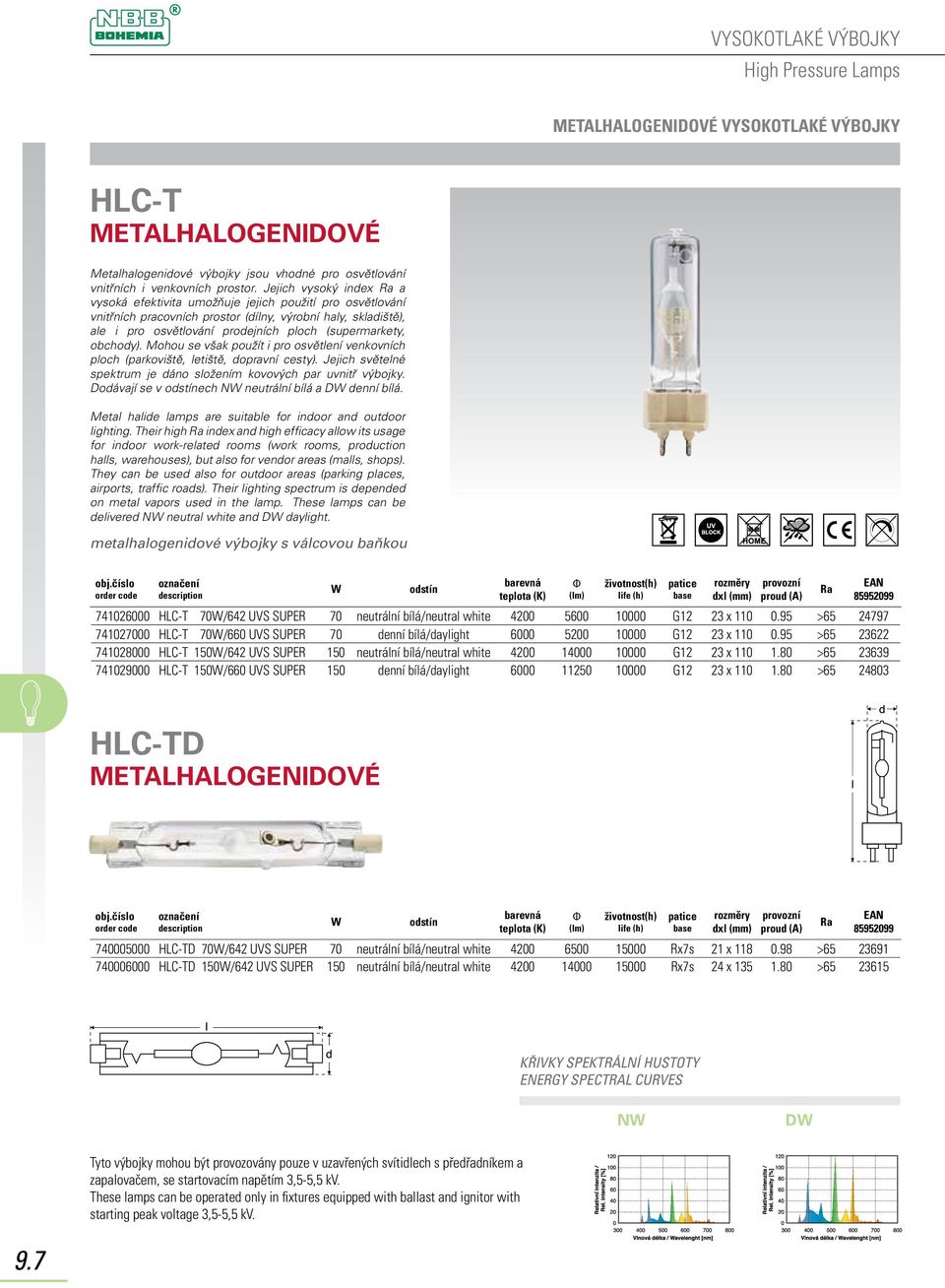

7 METALHALOGENIDOVÉ VYSOKOTLAKÉ VÝBOJKY HLC-T METALHALOGENIDOVÉ Metalhalogenidové výbojky jsou vhodné pro osvětlování vnitřních i venkovních prostor. Jejich vysoký index a vysoká efektivita umožňuje jejich použití pro osvětlování vnitřních pracovních prostor (dílny, výrobní haly, skladiště), ale i pro osvětlování prodejních ploch (supermarkety, obchody). Mohou se však použít i pro osvětlení venkovních ploch (parkoviště, letiště, dopravní cesty). Jejich světelné spektrum je dáno složením kovových par uvnitř výbojky. Dodávají se v odstínech N neutrální bílá a D denní bílá. Metal halide lamps are suitable for indoor and outdoor lighting. Their high index and high efficacy allow its usage for indoor work-related rooms (work rooms, production halls, warehouses), but also for vendor areas (malls, shops). They can be used also for outdoor areas (parking places, airports, traffic roads). Their lighting spectrum is depended on metal vapors used in the lamp. These lamps can be delivered N neutral white and D daylight. metalhalogenidové výbojky s válcovou baňkou odstín rozměry dxl HLC-T 70/642 UVS SUPER 70 neutrální bílá/neutral white G12 23 x > HLC-T 70/660 UVS SUPER 70 denní bílá/daylight G12 23 x > HLC-T 150/642 UVS SUPER 150 neutrální bílá/neutral white G12 23 x > HLC-T 150/660 UVS SUPER 150 denní bílá/daylight G12 23 x > HLC-TD METALHALOGENIDOVÉ odstín rozměry dxl HLC-TD 70/642 UVS SUPER 70 neutrální bílá/neutral white Rx7s 21 x > HLC-TD 150/642 UVS SUPER 150 neutrální bílá/neutral white Rx7s 24 x > N D 9.7

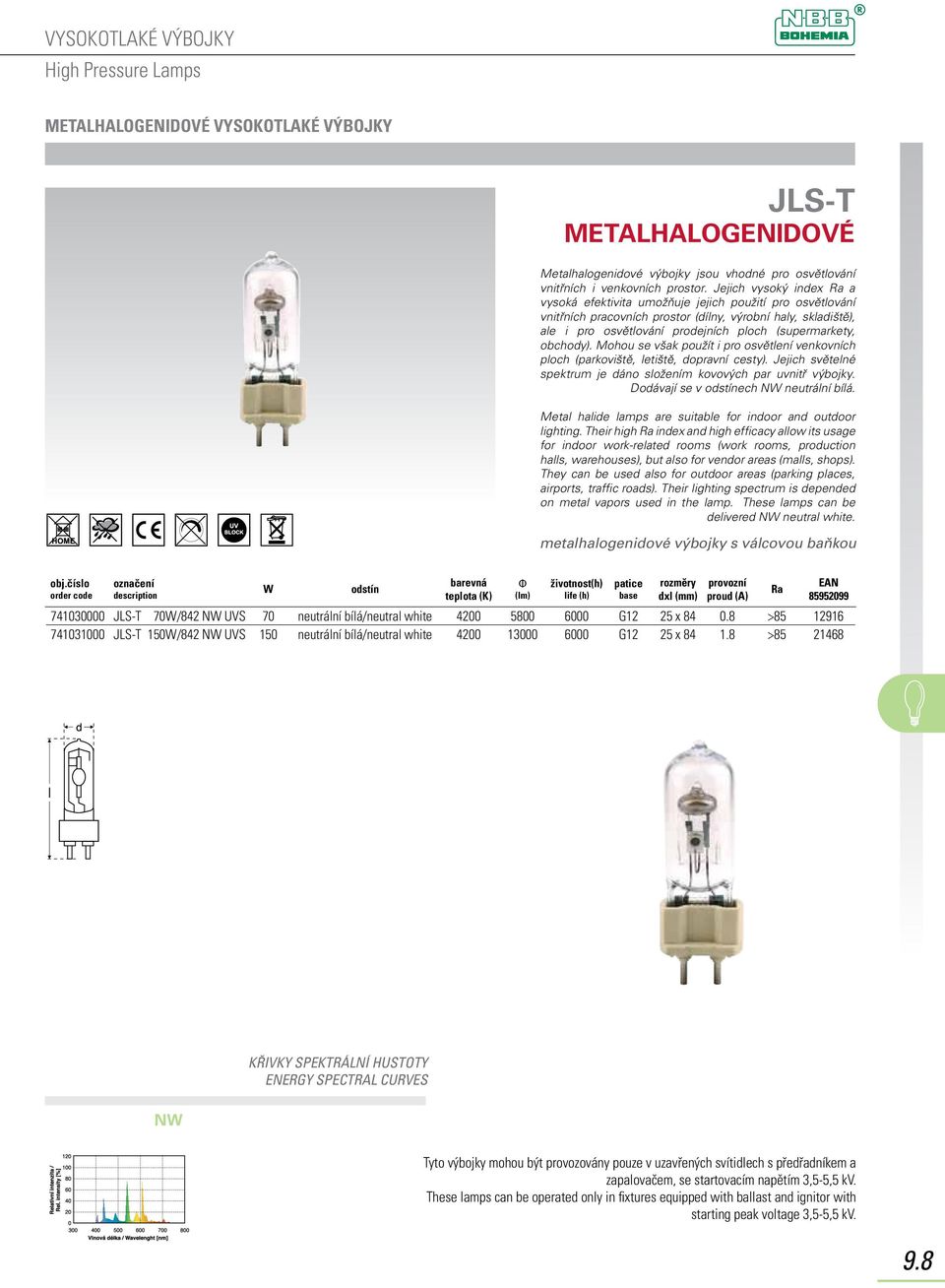

8 METALHALOGENIDOVÉ VYSOKOTLAKÉ VÝBOJKY JLS-T METALHALOGENIDOVÉ Metalhalogenidové výbojky jsou vhodné pro osvětlování vnitřních i venkovních prostor. Jejich vysoký index a vysoká efektivita umožňuje jejich použití pro osvětlování vnitřních pracovních prostor (dílny, výrobní haly, skladiště), ale i pro osvětlování prodejních ploch (supermarkety, obchody). Mohou se však použít i pro osvětlení venkovních ploch (parkoviště, letiště, dopravní cesty). Jejich světelné spektrum je dáno složením kovových par uvnitř výbojky. Dodávají se v odstínech N neutrální bílá. Metal halide lamps are suitable for indoor and outdoor lighting. Their high index and high efficacy allow its usage for indoor work-related rooms (work rooms, production halls, warehouses), but also for vendor areas (malls, shops). They can be used also for outdoor areas (parking places, airports, traffic roads). Their lighting spectrum is depended on metal vapors used in the lamp. These lamps can be delivered N neutral white. metalhalogenidové výbojky s válcovou baňkou odstín rozměry dxl JLS-T 70/842 N UVS 70 neutrální bílá/neutral white G12 25 x > JLS-T 150/842 N UVS 150 neutrální bílá/neutral white G12 25 x > N 9.8

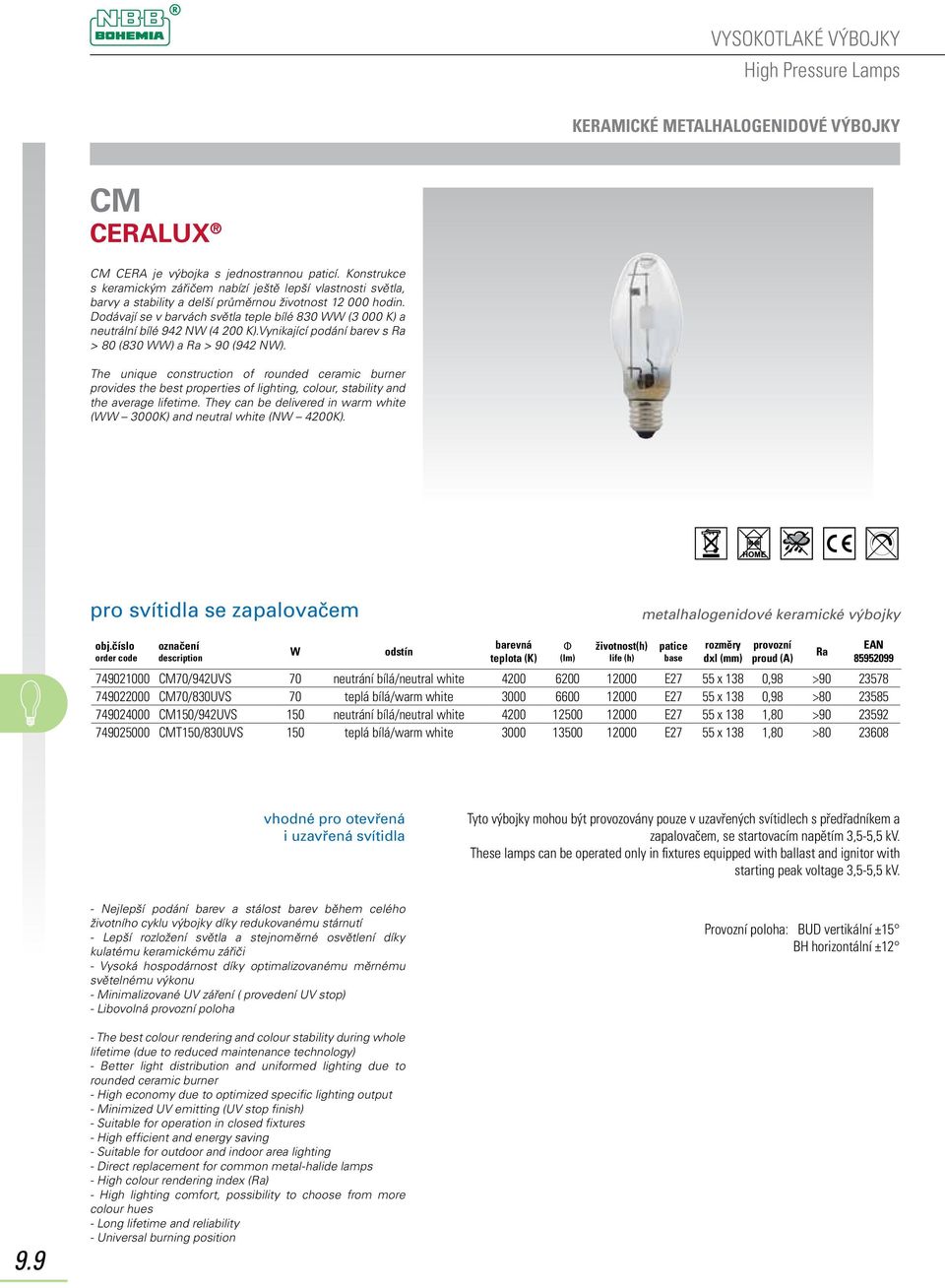

9 KERAMICKÉ METALHALOGENIDOVÉ VÝBOJKY CM CERALUX CM CERA je výbojka s jednostrannou paticí. Konstrukce s keramickým zářičem nabízí ještě lepší vlastnosti světla, barvy a stability a delší průměrnou životnost hodin. Dodávají se v barvách světla teple bílé 830 (3 000 K) a neutrální bílé 942 N (4 200 K).Vynikající podání barev s > 80 (830 ) a > 90 (942 N). The unique construction of rounded ceramic burner provides the best properties of lighting, colour, stability and the average lifetime. They can be delivered in warm white ( 3000K) and neutral white (N 4200K). pro svítidla se zapalovačem metalhalogenidové keramické výbojky odstín rozměry dxl CM70/942UVS 70 neutrání bílá/neutral white E27 55 x 138 0,98 > CM70/830UVS 70 teplá bílá/warm white E27 55 x 138 0,98 > CM150/942UVS 150 neutrání bílá/neutral white E27 55 x 138 1,80 > CMT150/830UVS 150 teplá bílá/warm white E27 55 x 138 1,80 > vhodné pro otevřená i uzavřená svítidla - Nejlepší podání barev a stálost barev během celého životního cyklu výbojky díky redukovanému stárnutí - Lepší rozložení světla a stejnoměrné osvětlení díky kulatému keramickému zářiči - Vysoká hospodárnost díky optimalizovanému měrnému světelnému výkonu - Minimalizované UV záření ( provedení UV stop) - Libovolná poloha Provozní poloha: BUD vertikální ±15 BH horizontální ± The best colour rendering and colour stability during whole lifetime (due to reduced maintenance technology) - Better light distribution and uniformed lighting due to rounded ceramic burner - High economy due to optimized specific lighting output - Minimized UV emitting (UV stop finish) - Suitable for operation in closed fixtures - High efficient and energy saving - Suitable for outdoor and indoor area lighting - Direct replacement for common metal-halide lamps - High colour rendering index () - High lighting comfort, possibility to choose from more colour hues - Long lifetime and reliability - Universal burning position

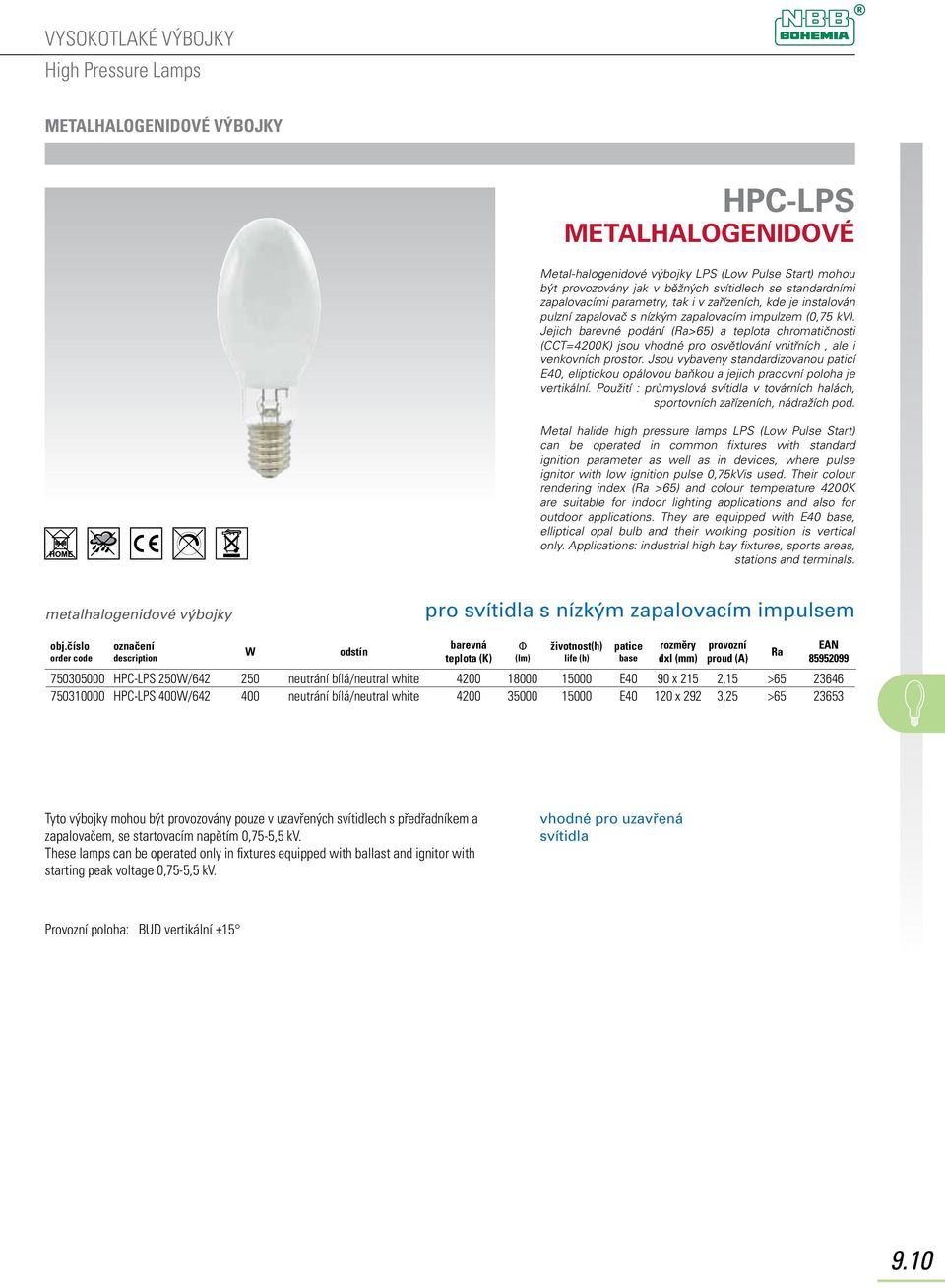

10 METALHALOGENIDOVÉ VÝBOJKY HPC-LPS METALHALOGENIDOVÉ Metal-halogenidové výbojky LPS (Low Pulse Start) mohou být provozovány jak v běžných svítidlech se standardními zapalovacími parametry, tak i v zařízeních, kde je instalován pulzní zapalovač s nízkým zapalovacím impulzem (0,75 kv). Jejich barevné podání (>65) a teplota chromatičnosti (CCT=4200K) jsou vhodné pro osvětlování vnitřních, ale i venkovních prostor. Jsou vybaveny standardizovanou paticí E40, eliptickou opálovou baňkou a jejich pracovní poloha je vertikální. Použití : průmyslová svítidla v továrních halách, sportovních zařízeních, nádražích pod. Metal halide high pressure lamps LPS (Low Pulse Start) can be operated in common fixtures with standard ignition parameter as well as in devices, where pulse ignitor with low ignition pulse 0,75kVis used. Their colour rendering index ( >65) and colour temperature 4200K are suitable for indoor lighting applications and also for outdoor applications. They are equipped with E40, elliptical opal bulb and their working position is vertical only. Applications: industrial high bay fixtures, sports areas, stations and terminals. metalhalogenidové výbojky pro svítidla s nízkým zapalovacím impulsem odstín rozměry dxl HPC-LPS 250/ neutrání bílá/neutral white E40 90 x 215 2,15 > HPC-LPS 400/ neutrání bílá/neutral white E x 292 3,25 > zapalovačem, se startovacím napětím 0,75-5,5 kv. starting peak voltage 0,75-5,5 kv. vhodné pro uzavřená svítidla Provozní poloha: BUD vertikální ±

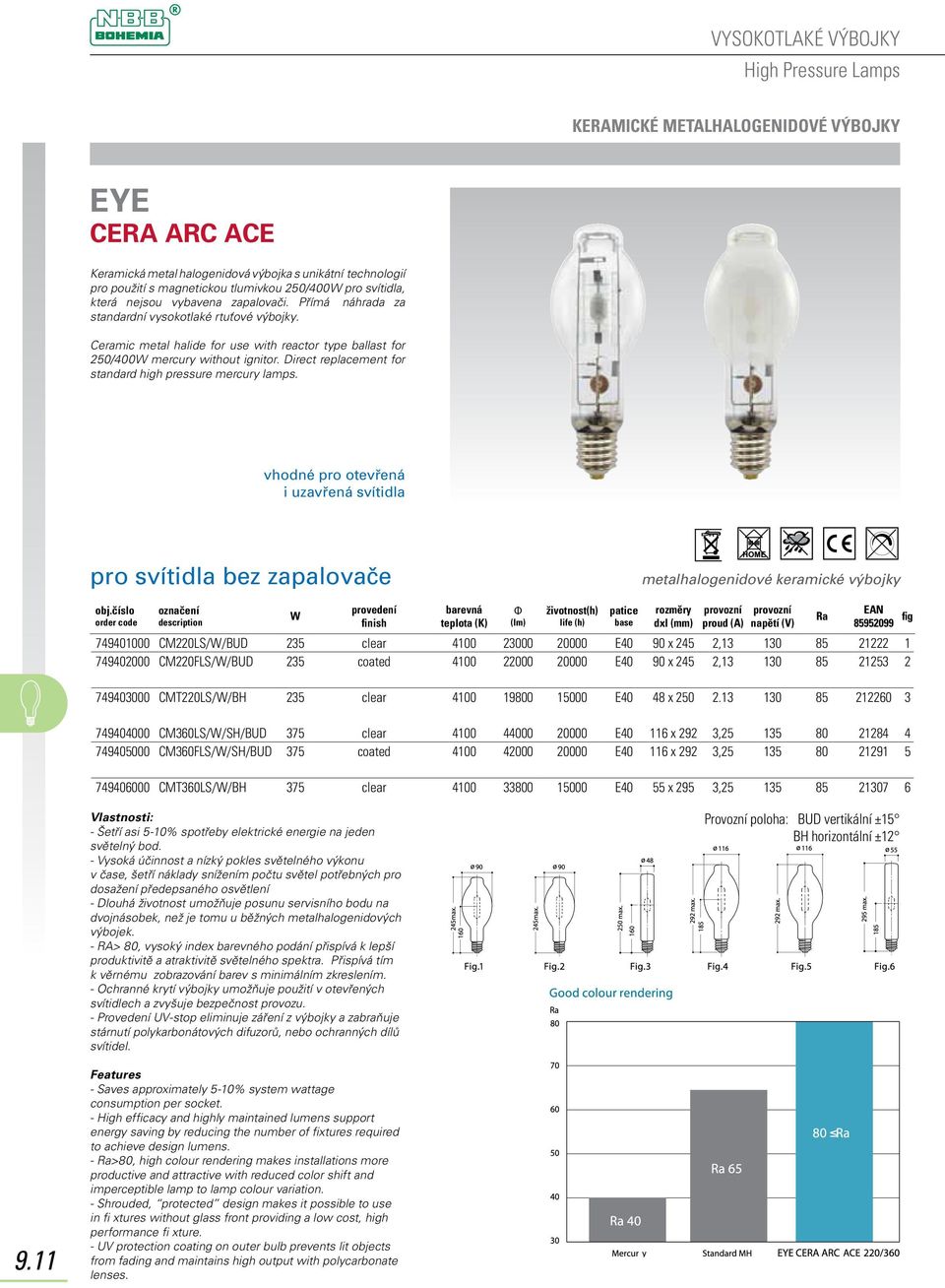

11 KERAMICKÉ METALHALOGENIDOVÉ VÝBOJKY EYE CERA ARC ACE Keramická metal halogenidová výbojka s unikátní technologií pro použití s magnetickou tlumivkou 250/400 pro svítidla, která nejsou vybavena zapalovači. Přímá náhrada za standardní vysokotlaké rtuťové výbojky. Ceramic metal halide for use with reactor type ballast for 250/400 mercury without ignitor. Direct replacement for standard high pressure mercury lamps. vhodné pro otevřená i uzavřená svítidla pro svítidla bez zapalovače metalhalogenidové keramické výbojky provedení finish rozměry dxl napětí (V) fig CM220LS//BUD 235 clear E40 90 x 245 2, CM220FLS//BUD 235 coated E40 90 x 245 2, CMT220LS//BH 235 clear E40 48 x CM360LS//SH/BUD 375 clear E x 292 3, CM360FLS//SH/BUD 375 coated E x 292 3, CMT360LS//BH 375 clear E40 55 x 295 3, Vlastnosti: - Šetří asi 5-10% spotřeby elektrické energie na jeden světelný bod. - Vysoká účinnost a nízký pokles světelného výkonu v čase, šetří náklady snížením počtu světel potřebných pro dosažení předepsaného osvětlení - Dlouhá životnost umožňuje posunu servisního bodu na dvojnásobek, než je tomu u běžných metalhalogenidových výbojek. - RA> 80, vysoký index barevného podání přispívá k lepší produktivitě a atraktivitě světelného spektra. Přispívá tím k věrnému zobrazování barev s minimálním zkreslením. - Ochranné krytí výbojky umožňuje použití v otevřených svítidlech a zvyšuje bezpečnost provozu. - Provedení UV-stop eliminuje záření z výbojky a zabraňuje stárnutí polykarbonátových difuzorů, nebo ochranných dílů svítidel. Provozní poloha: BUD vertikální ±15 BH horizontální ± Features - Saves approximately 5-10% system wattage consumption per socket. - High efficacy and highly maintained lumens support energy saving by reducing the number of fixtures required to achieve design lumens. - >80, high colour rendering makes installations more productive and attractive with reduced color shift and imperceptible lamp to lamp colour variation. - Shrouded, protected design makes it possible to use in fi xtures without glass front providing a low cost, high performance fi xture. - UV protection coating on outer bulb prevents lit objects from fading and maintains high output with polycarbonate lenses.

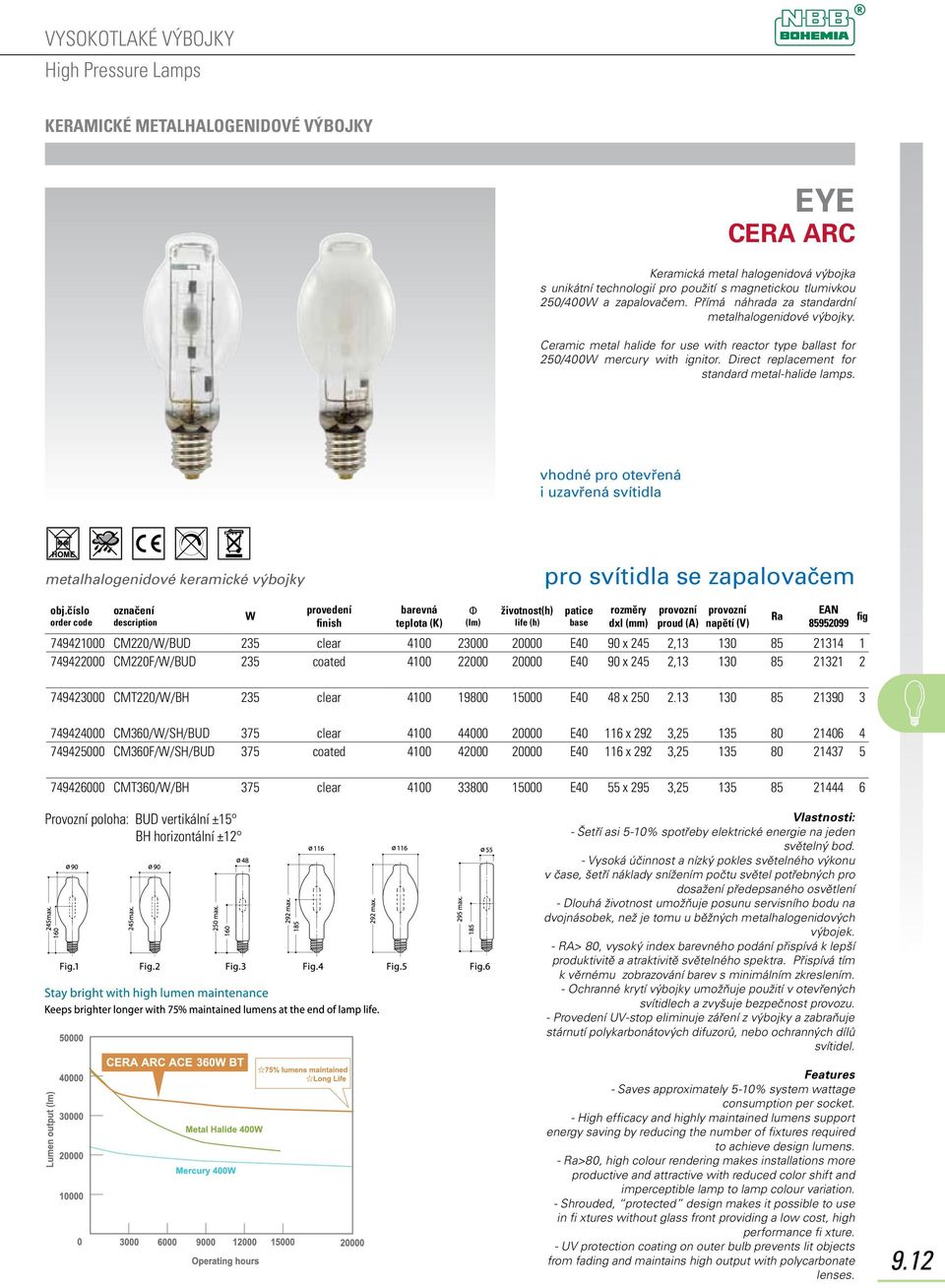

12 KERAMICKÉ METALHALOGENIDOVÉ VÝBOJKY EYE CERA ARC Keramická metal halogenidová výbojka s unikátní technologií pro použití s magnetickou tlumivkou 250/400 a zapalovačem. Přímá náhrada za standardní metalhalogenidové výbojky. Ceramic metal halide for use with reactor type ballast for 250/400 mercury with ignitor. Direct replacement for standard metal-halide lamps. vhodné pro otevřená i uzavřená svítidla metalhalogenidové keramické výbojky pro svítidla se zapalovačem provedení finish rozměry dxl napětí (V) fig CM220//BUD 235 clear E40 90 x 245 2, CM220F//BUD 235 coated E40 90 x 245 2, CMT220//BH 235 clear E40 48 x CM360//SH/BUD 375 clear E x 292 3, CM360F//SH/BUD 375 coated E x 292 3, CMT360//BH 375 clear E40 55 x 295 3, Provozní poloha: BUD vertikální ±15 BH horizontální ±12 Vlastnosti: - Šetří asi 5-10% spotřeby elektrické energie na jeden světelný bod. - Vysoká účinnost a nízký pokles světelného výkonu v čase, šetří náklady snížením počtu světel potřebných pro dosažení předepsaného osvětlení - Dlouhá životnost umožňuje posunu servisního bodu na dvojnásobek, než je tomu u běžných metalhalogenidových výbojek. - RA> 80, vysoký index barevného podání přispívá k lepší produktivitě a atraktivitě světelného spektra. Přispívá tím k věrnému zobrazování barev s minimálním zkreslením. - Ochranné krytí výbojky umožňuje použití v otevřených svítidlech a zvyšuje bezpečnost provozu. - Provedení UV-stop eliminuje záření z výbojky a zabraňuje stárnutí polykarbonátových difuzorů, nebo ochranných dílů svítidel. Features - Saves approximately 5-10% system wattage consumption per socket. - High efficacy and highly maintained lumens support energy saving by reducing the number of fixtures required to achieve design lumens. - >80, high colour rendering makes installations more productive and attractive with reduced color shift and imperceptible lamp to lamp colour variation. - Shrouded, protected design makes it possible to use in fi xtures without glass front providing a low cost, high performance fi xture. - UV protection coating on outer bulb prevents lit objects from fading and maintains high output with polycarbonate lenses. 9.12

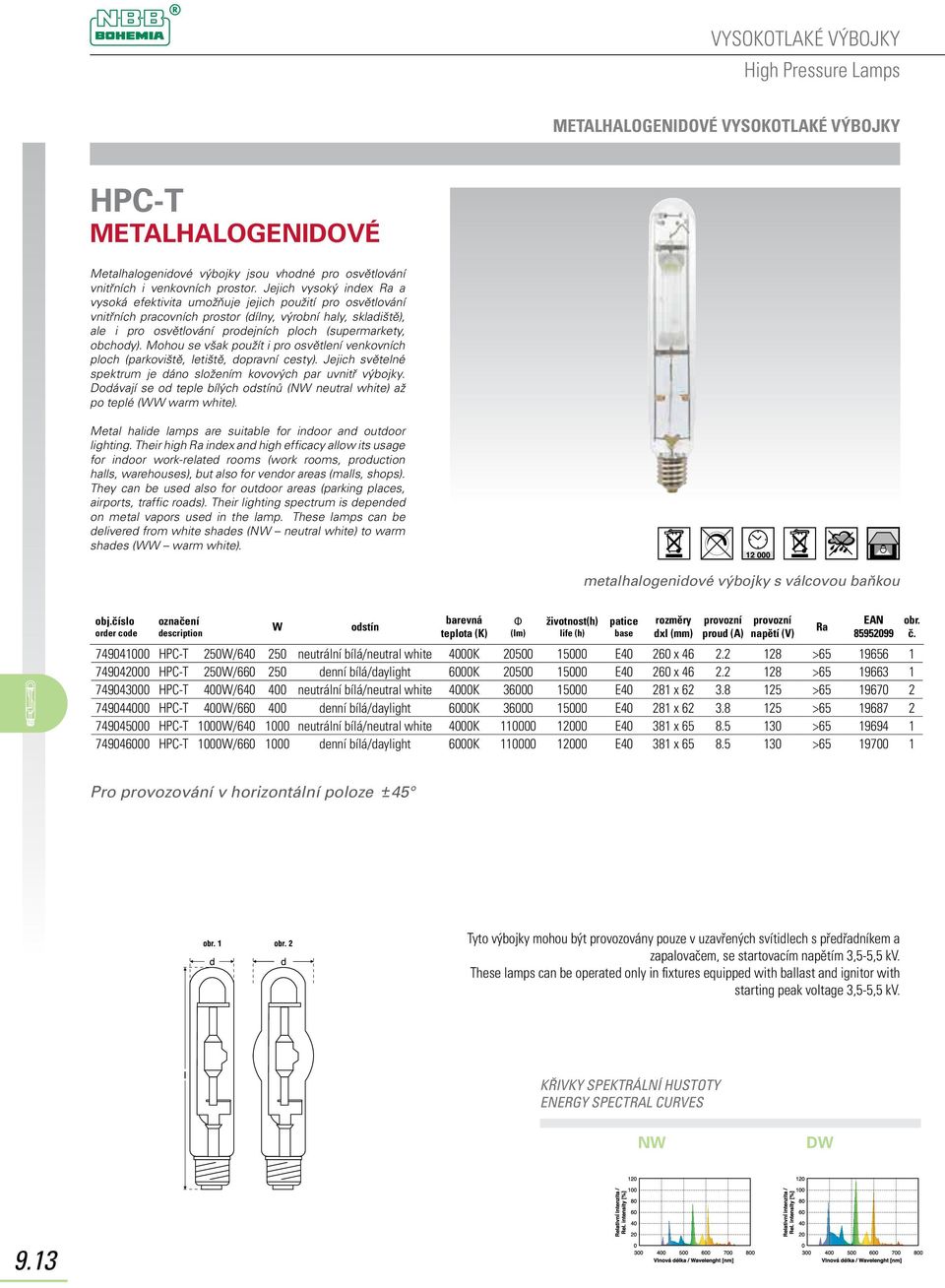

13 METALHALOGENIDOVÉ VYSOKOTLAKÉ VÝBOJKY HPC-T METALHALOGENIDOVÉ Metalhalogenidové výbojky jsou vhodné pro osvětlování vnitřních i venkovních prostor. Jejich vysoký index a vysoká efektivita umožňuje jejich použití pro osvětlování vnitřních pracovních prostor (dílny, výrobní haly, skladiště), ale i pro osvětlování prodejních ploch (supermarkety, obchody). Mohou se však použít i pro osvětlení venkovních ploch (parkoviště, letiště, dopravní cesty). Jejich světelné spektrum je dáno složením kovových par uvnitř výbojky. Dodávají se od teple bílých odstínů (N neutral white) až po teplé ( warm white). Metal halide lamps are suitable for indoor and outdoor lighting. Their high index and high efficacy allow its usage for indoor work-related rooms (work rooms, production halls, warehouses), but also for vendor areas (malls, shops). They can be used also for outdoor areas (parking places, airports, traffic roads). Their lighting spectrum is depended on metal vapors used in the lamp. These lamps can be delivered from white shades (N neutral white) to warm shades ( warm white). metalhalogenidové výbojky s válcovou baňkou odstín rozměry dxl napětí (V) HPC-T 250/ neutrální bílá/neutral white 4000K E x > HPC-T 250/ denní bílá/daylight 6000K E x > HPC-T 400/ neutrální bílá/neutral white 4000K E x > HPC-T 400/ denní bílá/daylight 6000K E x > HPC-T 1000/ neutrální bílá/neutral white 4000K E x > HPC-T 1000/ denní bílá/daylight 6000K E x > obr. č. Pro provozování v horizontální poloze 45 N D 9.13

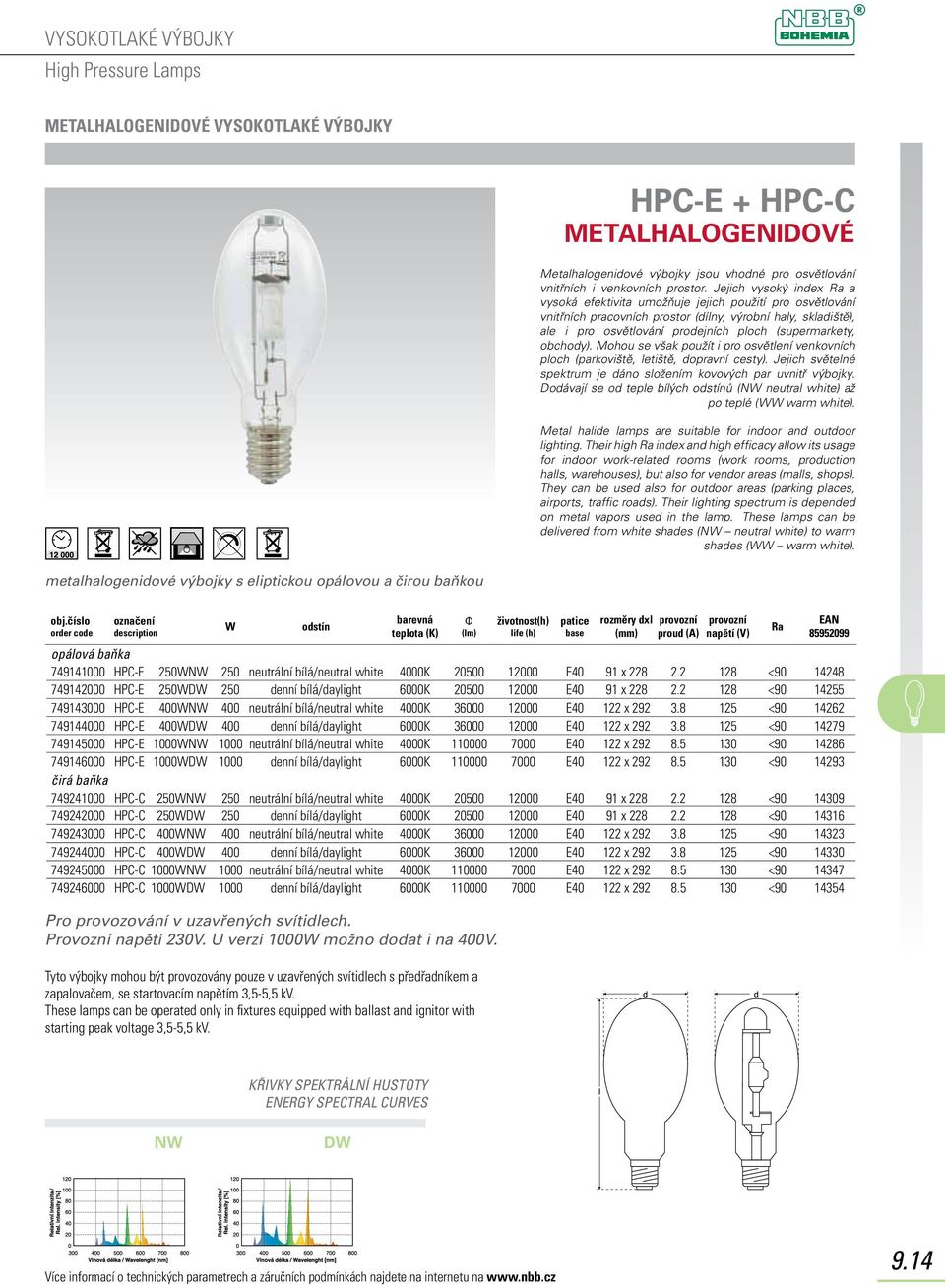

14 METALHALOGENIDOVÉ VYSOKOTLAKÉ VÝBOJKY HPC-E + HPC-C METALHALOGENIDOVÉ Metalhalogenidové výbojky jsou vhodné pro osvětlování vnitřních i venkovních prostor. Jejich vysoký index a vysoká efektivita umožňuje jejich použití pro osvětlování vnitřních pracovních prostor (dílny, výrobní haly, skladiště), ale i pro osvětlování prodejních ploch (supermarkety, obchody). Mohou se však použít i pro osvětlení venkovních ploch (parkoviště, letiště, dopravní cesty). Jejich světelné spektrum je dáno složením kovových par uvnitř výbojky. Dodávají se od teple bílých odstínů (N neutral white) až po teplé ( warm white). Metal halide lamps are suitable for indoor and outdoor lighting. Their high index and high efficacy allow its usage for indoor work-related rooms (work rooms, production halls, warehouses), but also for vendor areas (malls, shops). They can be used also for outdoor areas (parking places, airports, traffic roads). Their lighting spectrum is depended on metal vapors used in the lamp. These lamps can be delivered from white shades (N neutral white) to warm shades ( warm white). metalhalogenidové výbojky s eliptickou opálovou a čirou baňkou odstín rozměry dxl napětí (V) opálová baňka HPC-E 250N 250 neutrální bílá/neutral white 4000K E40 91 x < HPC-E 250D 250 denní bílá/daylight 6000K E40 91 x < HPC-E 400N 400 neutrální bílá/neutral white 4000K E x < HPC-E 400D 400 denní bílá/daylight 6000K E x < HPC-E 1000N 1000 neutrální bílá/neutral white 4000K E x < HPC-E 1000D 1000 denní bílá/daylight 6000K E x < čirá baňka HPC-C 250N 250 neutrální bílá/neutral white 4000K E40 91 x < HPC-C 250D 250 denní bílá/daylight 6000K E40 91 x < HPC-C 400N 400 neutrální bílá/neutral white 4000K E x < HPC-C 400D 400 denní bílá/daylight 6000K E x < HPC-C 1000N 1000 neutrální bílá/neutral white 4000K E x < HPC-C 1000D 1000 denní bílá/daylight 6000K E x < Pro provozování v uzavřených svítidlech. Provozní napětí 230V. U verzí 1000 možno dodat i na 400V. N D Více informací o technických parametrech a záručních podmínkách najdete na internetu na

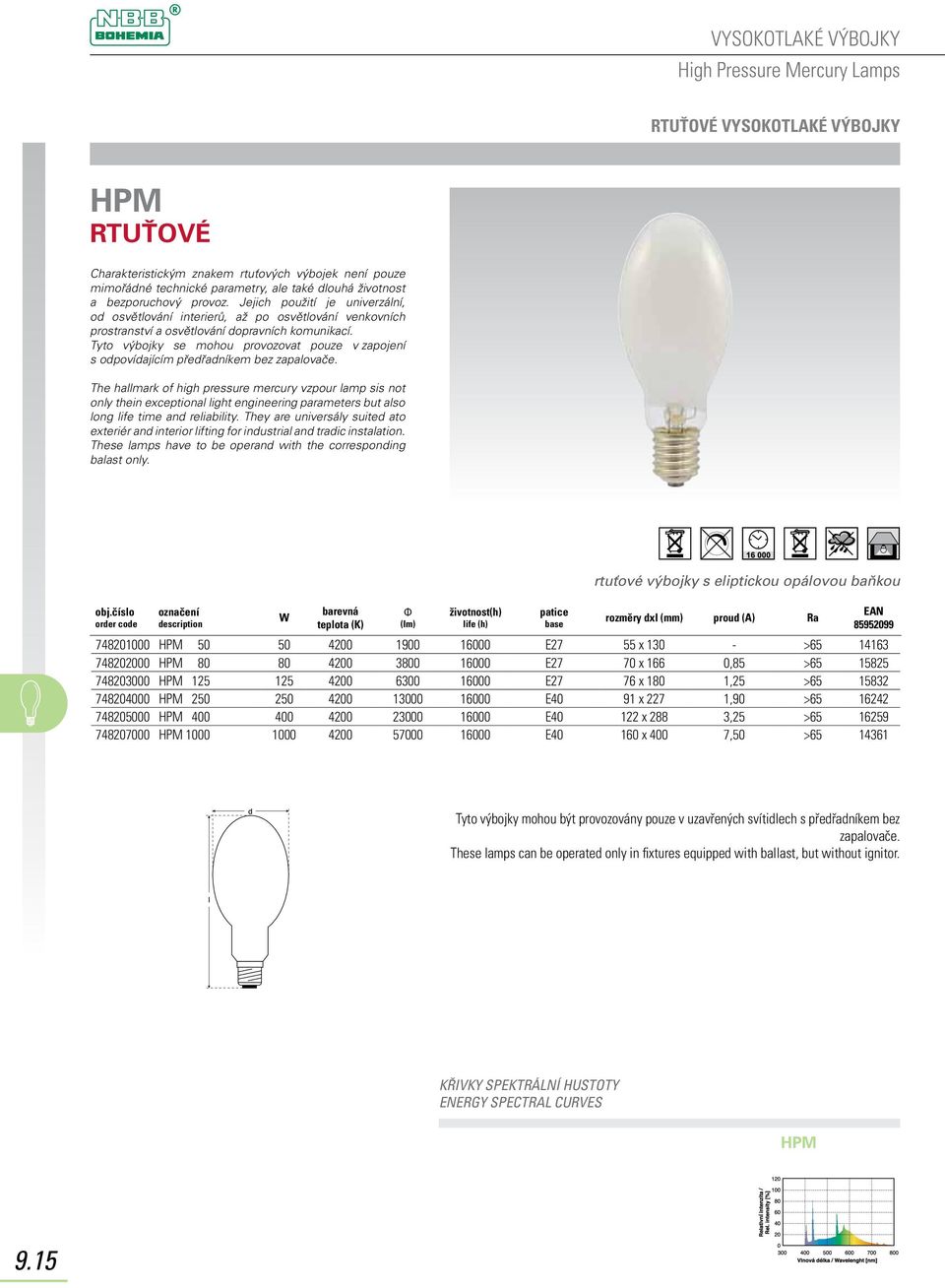

15 High Pressure Mercury Lamps RTUŤOVÉ VYSOKOTLAKÉ VÝBOJKY HPM RTUŤOVÉ Charakteristickým znakem rtuťových výbojek není pouze mimořádné technické parametry, ale také dlouhá životnost a bezporuchový provoz. Jejich použití je univerzální, od osvětlování interierů, až po osvětlování venkovních prostranství a osvětlování dopravních komunikací. Tyto výbojky se mohou provozovat pouze v zapojení s odpovídajícím předřadníkem bez zapalovače. The hallmark of high pressure mercury vzpour lamp sis not only thein exceptional light engineering parameters but also long life time and reliability. They are universály suited ato exteriér and interior lifting for industrial and tradic instalation. These lamps have to be operand with the corresponding balast only. rtuťové výbojky s eliptickou opálovou baňkou rozměry dxl HPM E27 55 x > HPM E27 70 x 166 0,85 > HPM E27 76 x 180 1,25 > HPM E40 91 x 227 1,90 > HPM E x 288 3,25 > HPM E x 400 7,50 > Tyto výbojky mohou být provozovány pouze v uzavřených svítidlech s předřadníkem bez zapalovače. These lamps can be operated only in fixtures equipped with ballast, but without ignitor. HPM 9.15

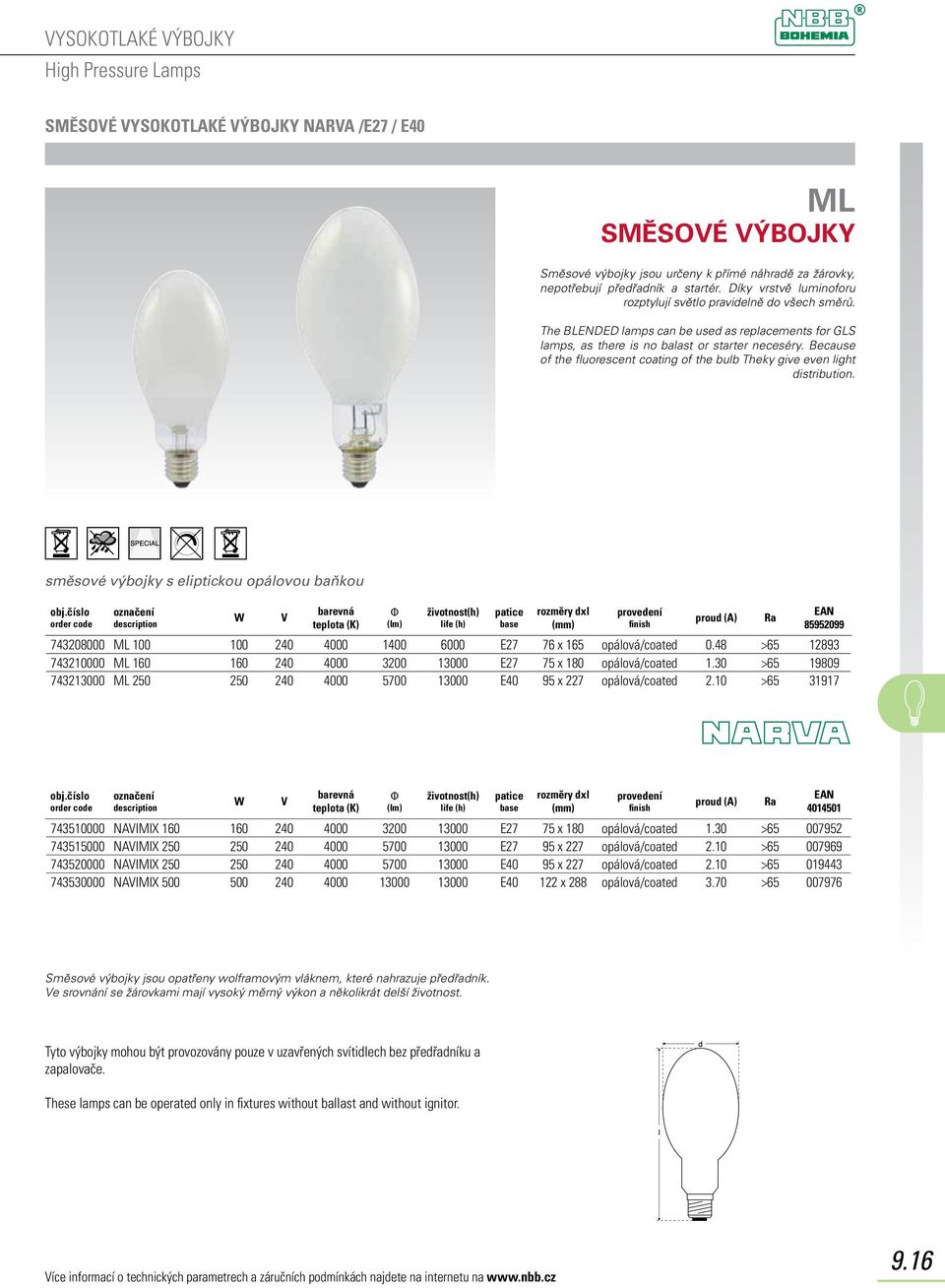

16 SMĚSOVÉ VYSOKOTLAKÉ VÝBOJKY NARVA /E27 / E40 ML SMĚSOVÉ VÝBOJKY Směsové výbojky jsou určeny k přímé náhradě za žárovky, nepotřebují předřadník a startér. Díky vrstvě luminoforu rozptylují světlo pravidelně do všech směrů. The BLENDED lamps can be used as replacements for GLS lamps, as there is no balast or starter neceséry. Because of the fluorescent coating of the bulb Theky give even light distribution. směsové výbojky s eliptickou opálovou baňkou V rozměry dxl provedení finish ML E27 76 x 165 opálová/coated 0.48 > ML E27 75 x 180 opálová/coated 1.30 > ML E40 95 x 227 opálová/coated 2.10 > V rozměry dxl provedení finish NAVIMIX E27 75 x 180 opálová/coated 1.30 > NAVIMIX E27 95 x 227 opálová/coated 2.10 > NAVIMIX E40 95 x 227 opálová/coated 2.10 > NAVIMIX E x 288 opálová/coated 3.70 > Směsové výbojky jsou opatřeny wolframovým vláknem, které nahrazuje předřadník. Ve srovnání se žárovkami mají vysoký měrný výkon a několikrát delší životnost. Tyto výbojky mohou být provozovány pouze v uzavřených svítidlech bez předřadníku a zapalovače. These lamps can be operated only in fixtures without ballast and without ignitor. Více informací o technických parametrech a záručních podmínkách najdete na internetu na

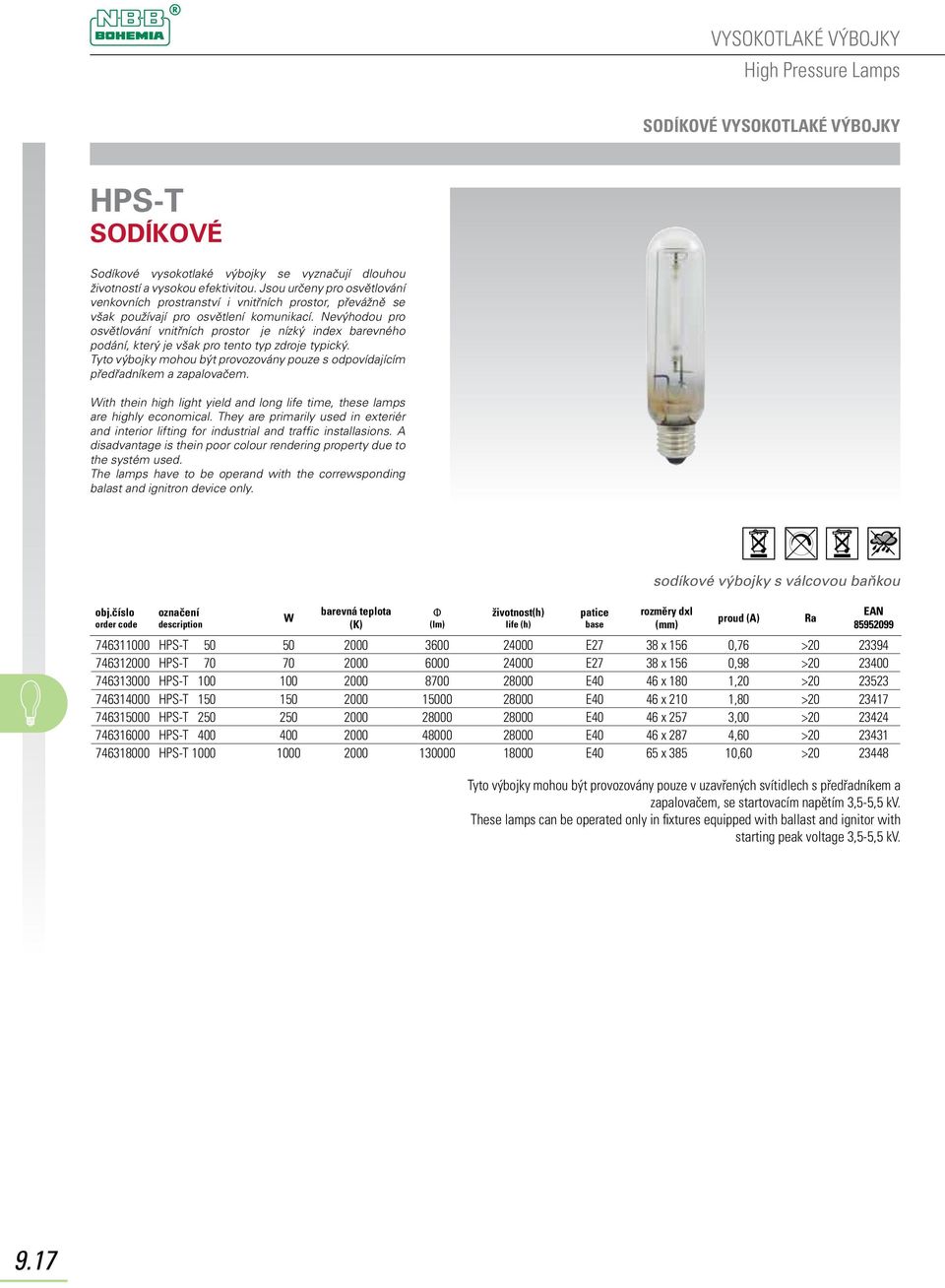

17 SODÍKOVÉ VYSOKOTLAKÉ VÝBOJKY HPS-T SODÍKOVÉ Sodíkové vysokotlaké výbojky se vyznačují dlouhou životností a vysokou efektivitou. Jsou určeny pro osvětlování venkovních prostranství i vnitřních prostor, převážně se však používají pro osvětlení komunikací. Nevýhodou pro osvětlování vnitřních prostor je nízký index barevného podání, který je však pro tento typ zdroje typický. Tyto výbojky mohou být provozovány pouze s odpovídajícím předřadníkem a zapalovačem. ith thein high light yield and long life time, these lamps are highly economical. They are primarily used in exteriér and interior lifting for industrial and traffic installasions. A disadvantage is thein poor colour rendering property due to the systém used. The lamps have to be operand with the correwsponding balast and ignitron device only. teplota (K) sodíkové výbojky s válcovou baňkou rozměry dxl HPS-T E27 38 x 156 0,76 > HPS-T E27 38 x 156 0,98 > HPS-T E40 46 x 180 1,20 > HPS-T E40 46 x 210 1,80 > HPS-T E40 46 x 257 3,00 > HPS-T E40 46 x 287 4,60 > HPS-T E40 65 x ,60 >

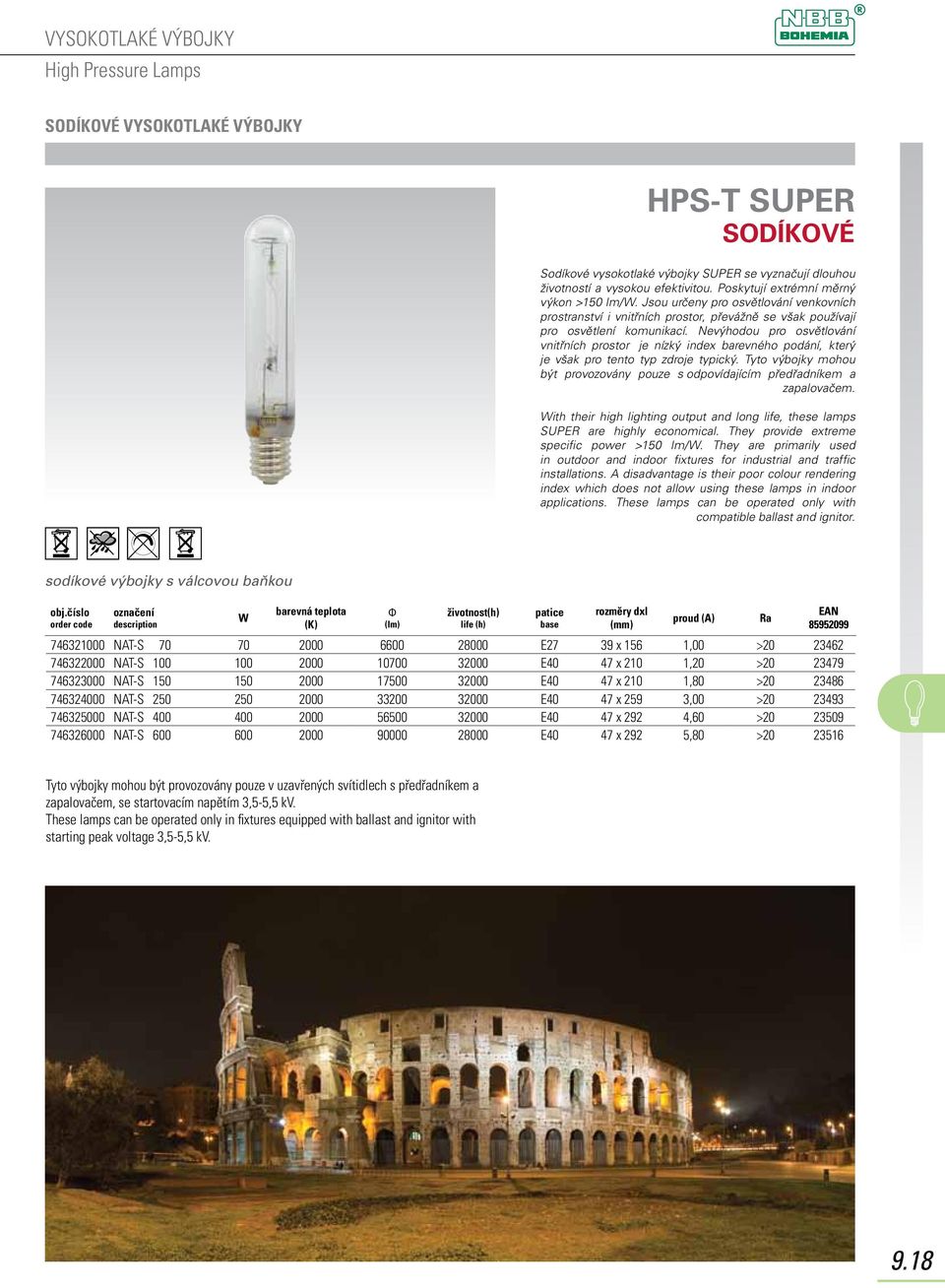

18 SODÍKOVÉ VYSOKOTLAKÉ VÝBOJKY HPS-T SUPER SODÍKOVÉ Sodíkové vysokotlaké výbojky SUPER se vyznačují dlouhou životností a vysokou efektivitou. Poskytují extrémní měrný výkon >150 lm/. Jsou určeny pro osvětlování venkovních prostranství i vnitřních prostor, převážně se však používají pro osvětlení komunikací. Nevýhodou pro osvětlování vnitřních prostor je nízký index barevného podání, který je však pro tento typ zdroje typický. Tyto výbojky mohou být provozovány pouze s odpovídajícím předřadníkem a zapalovačem. ith their high lighting output and long life, these lamps SUPER are highly economical. They provide extreme specific power >150 lm/. They are primarily used in outdoor and indoor fixtures for industrial and traffic installations. A disadvantage is their poor colour rendering index which does not allow using these lamps in indoor applications. These lamps can be operated only with compatible ballast and ignitor. sodíkové výbojky s válcovou baňkou teplota (K) rozměry dxl NAT-S E27 39 x 156 1,00 > NAT-S E40 47 x 210 1,20 > NAT-S E40 47 x 210 1,80 > NAT-S E40 47 x 259 3,00 > NAT-S E40 47 x 292 4,60 > NAT-S E40 47 x 292 5,80 >

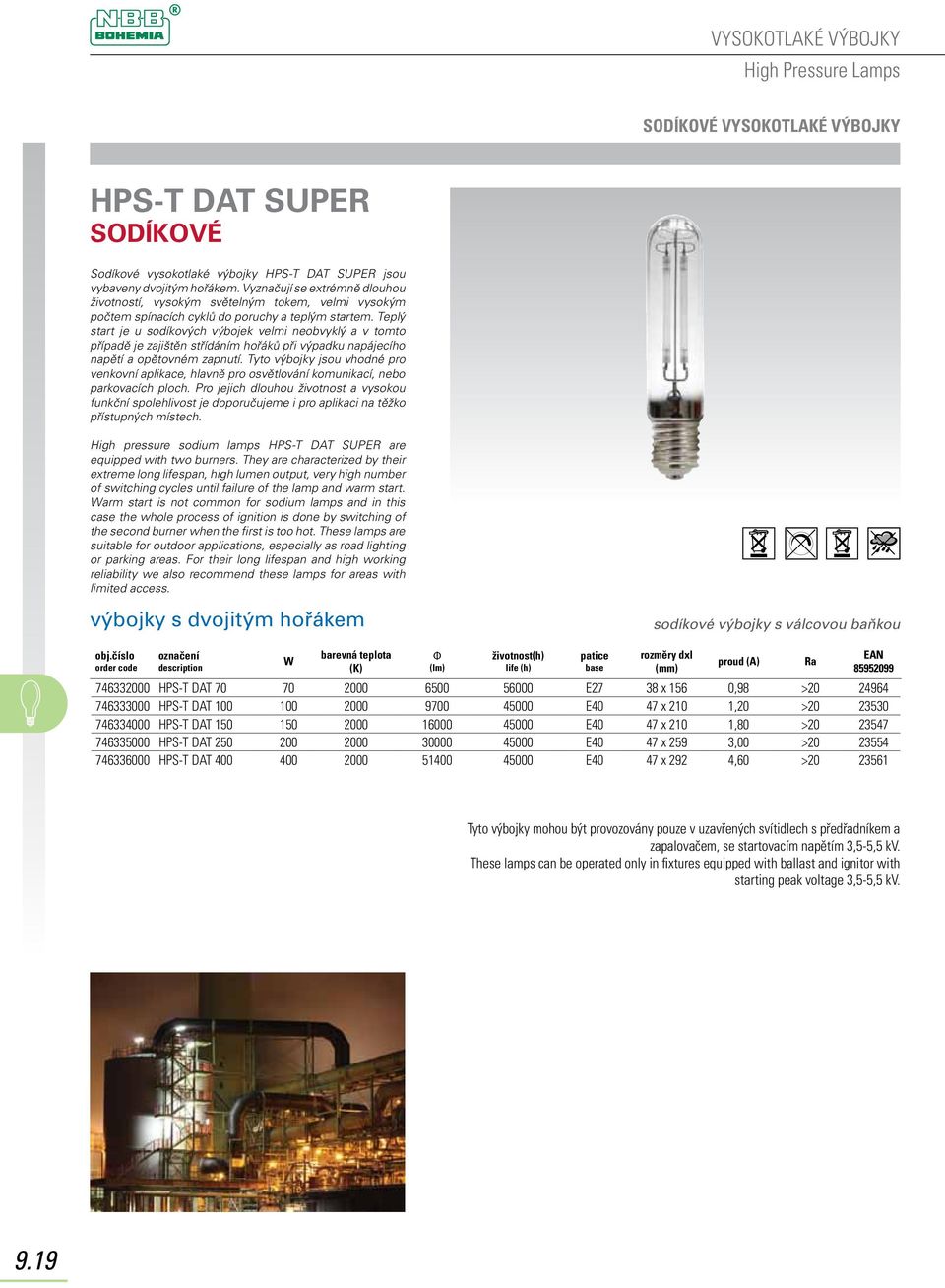

19 SODÍKOVÉ VYSOKOTLAKÉ VÝBOJKY HPS-T DAT SUPER SODÍKOVÉ Sodíkové vysokotlaké výbojky HPS-T DAT SUPER jsou vybaveny dvojitým hořákem. Vyznačují se extrémně dlouhou životností, vysokým světelným tokem, velmi vysokým počtem spínacích cyklů do poruchy a teplým startem. Teplý start je u sodíkových výbojek velmi neobvyklý a v tomto případě je zajištěn střídáním hořáků při výpadku napájecího napětí a opětovném zapnutí. Tyto výbojky jsou vhodné pro venkovní aplikace, hlavně pro osvětlování komunikací, nebo parkovacích ploch. Pro jejich dlouhou životnost a vysokou funkční spolehlivost je doporučujeme i pro aplikaci na těžko přístupných místech. High pressure sodium lamps HPS-T DAT SUPER are equipped with two burners. They are characterized by their extreme long lifespan, high lumen output, very high number of switching cycles until failure of the lamp and warm start. arm start is not common for sodium lamps and in this case the whole process of ignition is done by switching of the second burner when the first is too hot. These lamps are suitable for outdoor applications, especially as road lighting or parking areas. For their long lifespan and high working reliability we also recommend these lamps for areas with limited access. výbojky s dvojitým hořákem sodíkové výbojky s válcovou baňkou teplota (K) rozměry dxl HPS-T DAT E27 38 x 156 0,98 > HPS-T DAT E40 47 x 210 1,20 > HPS-T DAT E40 47 x 210 1,80 > HPS-T DAT E40 47 x 259 3,00 > HPS-T DAT E40 47 x 292 4,60 >

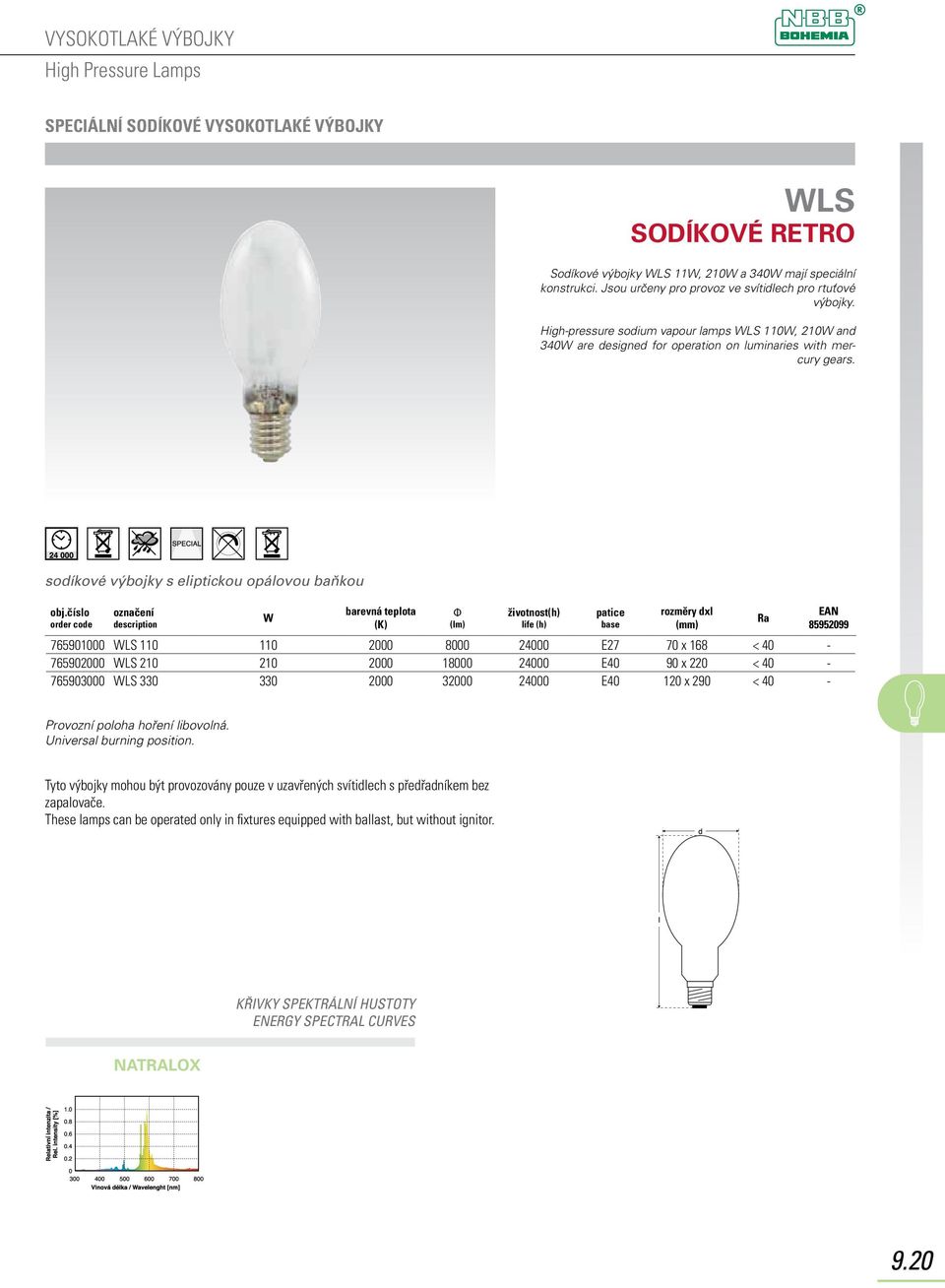

20 SPECIÁLNÍ SODÍKOVÉ VYSOKOTLAKÉ VÝBOJKY LS SODÍKOVÉ RETRO Sodíkové výbojky LS 11, 210 a 340 mají speciální konstrukci. Jsou určeny pro provoz ve svítidlech pro rtuťové výbojky. High-pressure sodium vapour lamps LS 110, 210 and 340 are designed for operation on luminaries with mercury gears. sodíkové výbojky s eliptickou opálovou baňkou teplota (K) rozměry dxl LS E27 70 x 168 < LS E40 90 x 220 < LS E x 290 < 40 - Provozní poloha hoření libovolná. Universal burning position. Tyto výbojky mohou být provozovány pouze v uzavřených svítidlech s předřadníkem bez zapalovače. These lamps can be operated only in fixtures equipped with ballast, but without ignitor. NATRALOX 9.20

21 SODÍKOVÉ VYSOKOTLAKÉ VÝBOJKY HPSL-DE SUPER SODÍKOVÉ Sodíkové vysokotlaké výbojky HPSL-DE SUPER s oboustrannou paticí se vyznačují dlouhou životností a vysokou efektivitou. Jsou určeny pro osvětlování venkovních prostranství. Jejich technická shoda s metalhalogenidovými výbojkami vybavenými mi RX7s umožňuje jejich přímou záměnu. Tyto výbojky mohou tedy být provozovány na stejném zařízení. Provozní poloha je libovolná. High pressure sodium lamps HPSL-DE SUPER with double ended caps are characterized by its long lifespan and high efficiency. They are determinate to be used for outdoor lighting applications. Their technical sameness with metal halide lamps equipped with cap Rx7S enables their direct replacement, thus these lamps can be operated on same devices. Burning position is any. výbojky s oboustranou paticí sodíkové výbojky teplota (K) rozměry dxl HPSL-DE RX7s 21 x 117 1,00 > HPSL-DE RX7s 24 x 135 1,80 >

22 METALHALOGENIDOVÉ VYSOKOTLAKÉ VÝBOJKY PRO LÉKAŘSKÉ APLIKACE NCT/HIT BLAUMED Vysokotlaké Metal-halogenidové výbojky NACHROMA BLAU MED jsou určeny pro speciální aplikace. Používají se především ve zdravotnictví k léčení novorozenecké žloutenky. Pro tento typ výbojky je charakteristické její intenzivní modré světlo. High Pressure Metalhalide lamps NACHROMA BLAU MED are designed for special applications. They are predominatly used in medicine for new-born jaundice (yellow-gum) treatment. An intensive blue light is typical for BLAU MED. speciální metalhalogenidové výbojky provedení baňky rozměry dxl startovací napětí (V) HIT 400 BLAUMED 400 válcová čirá 3, E40 46 x Poloha hoření libovolná. Universal burning position. Fototerapie se nasazuje u dětí, které mají zvýšené hodnoty bilirubinu v krvi. Tento světelný zdroj generuje specifické vlnové délky, které mění bilirubin na netoxické a ve vodě rozpustné látky, které tělo vyloučí. Bilirubin obsažený v krvi je obvykle přeměněn v játrech na jednoduše vyloučitelné látky. Játra novorozence však zpracují pouze omezené množství bilirubinu. Příliš velké množství bilirubinu játra zahltí a v krvi stabilně zůstává velmi vysoké množství. To se dostává do tkání a způsobuje charakteristické zažloutnutí očí a pokožky jako při žloutence (hyperbilirubinemia). Při extrémním množství může bilirubin také proniknout do mozku a může zde způsobit nenapravitelné poškození. Phototheraphy is performed on infants who have elevated levels of bilirubin in the blood. Bili lights generace specific wavelenghts of light that help break down bilirubin into nontoxic water-soluble components that be excreted. Bilirubin in the blood is normaly converted by the liver to an easily excrebtable form. A newborn infants liver noc only convert a limited amount of bilirubin into this form. If blood levels of bilirubin become too high, the liver may be overhelmed, leading to sustained high levels in the blood. hen this happens, bilirubin may enter body tissues, producing the characteristic yellow eyes and skin of jaundice (hyperbilirubinemia). Bilirubin also may enter brain tissue, where it can cause permanent brain damage if levels become too high. BLAU MED 9.22

23 METALHALOGENIDOVÉ VYSOKOTLAKÉ NACHROMA AQUA NCT NACHROMA AQUA Vysokotlaké Metal-halogenidové výbojky NACHROMA AQUA jsou velmi vhodné pro osvětlování mořských i sladkovodních akvárií. Jejich speciální spektra mají velmi dobrá podání (1A), a tím vhodně působí na vodní rostliny. Přirozené odstíny spektra umožňují pozorovat vodní živočichy v jejich přirozené podobě. Výbojky 10K a 20K mají velmi vysokou barevnou teplotu simulující sluneční svit pod hladinou. C mají vysoký podíl modré složky a jejich světlo navozuje charakteristické zabarvení hlubinných akvárií. High-intensity discharge lamps (HID s) NACHROMA AQUA are desighed for lighting up the sea and freshwater aquariums. Their special spectrum (colour rendering 1A) affect water plants in a very favourbale way. Natural colour tints of spectrum help observe water animals in their natural appearance. HID s 10K (10.000K) and 20K come with very high colour temperature simulating sunshine under the surface. HID s C contain a high partion of blue part of spectrum and their light brings characteristic colouring of deepwater aquariums. vysokotlaké metalhalogenidové výbojky s čirou válcovou baňkou LCL rozměry dxl balení packing NCT K ,000 E40 46 x 215 > NCT K ,000 E40 46 x 271 > NCT K ,000 E40/E65 76 x 340 > NCT K/230V ,000 E40/E65 76 x 340 > NCT K/400V ,000 E40/E65 76 x 340 > NCT 250 C ,000 E40 46 x 215 > NCT 400 C ,000 E40 46 x 271 > NCT 600 C ,000 E40/E65 76 x 340 > NCT 1000 C/230V ,000 E40/E65 76 x 340 > NCT 1000 C/400V ,000 E40/E65 76 x 340 > NCT K(bl) ,000 E40 46 x 215 > NCT K(bl) ,000 E40 46 x 271 > NCT K(bl) ,000 E40 76 x 340 > NCT K(bl)230V ,000 E40 76 x 340 > NCT K(bl)400V ,000 E40 76 x 340 > Poloha hoření libovolná. Universal burning position. NACHROMA AQUA 10k cw 20k 9.23 * může se provozovat na předřadníku pro sodíkové vysokotlaké 150 Všechny typy těchto výbojek jsou určeny k provozu pouze v uzavřených svítidlech. Zapalovací napětí pulzního zapalovače musí být min 4 kv. * it is possible to operate them on electromagnetic high-pressere sodium ballasts 150. All the types have to be operated in the enclosed luminaires only. Starting voltage of ignitor is to be min 4kV of Pulse Height.

24 METALHALOGENIDOVÉ VYSOKOTLAKÉ NACHROMA AQUA NC-DE NACHROMA AQUA Vysokotlaké Metal-halogenidové výbojky NACHROMA AQUA jsou velmi vhodné pro osvětlování mořských i sladkovodních akvárií. Jejich speciální spektra mají velmi dobrá podání (1A), a tím vhodně působí na vodní rostliny. Přirozené odstíny spektra umožňují pozorovat vodní živočichy v jejich přirozené podobě. Výbojky 10K a 20K mají velmi vysokou barevnou teplotu simulující sluneční svit pod hladinou. C mají vysoký podíl modré složky a jejich světlo navozuje charakteristické zabarvení hlubinných akvárií. vysokotlaké metalhalogenidové výbojky s čirou válcovou baňkou s oboustrannou paticí High-intensity discharge lamps (HID s) NACHROMA AQUA are desighed for lighting up the sea and freshwater aquariums. Their special spectrum (colour rendering 1A) affect water plants in a very favourbale way. Natural colour tints of spectrum help observe water animals in their natural appearance. HID s 10K (10.000K) and 20K come with very high colour temperature simulating sunshine under the surface. HID s C contain a high partionj of blue part of spectrum and their light brings caracteristic colouring of deepwater aquariums. rozměry dxl NC-DE 70 10K 70 10,000 RX7s 20 x 114,2 > NC-DE 70 cw 70 10,000 RX7s 20 x 114,2 > NC-DE 70 20K(bl) 70 10,000 RX7s 20 x 114,2 > NC-DE K ,000 RX7s x 132 > NC-DE 150 (bl) ,000 RX7s x 132 > NC-DE K(bl) ,000 RX7s x 132 > Poloha hoření libovolná. Universal burning position. NACHROMA AQUA 10k cw 20k * může se provozovat na předřadníku pro sodíkové vysokotlaké 150 Všechny typy těchto výbojek jsou určeny k provozu pouze v uzavřených svítidlech. Zapalovací napětí pulzního zapalovače musí být min 4 kv. * it is possible to operate them on electromagnetic high-pressere sodium ballasts 150. All the types have to be operated in the enclosed luminaires only. Starting voltage of ignitor is to be min 4kV of Pulse Height. 9.24

25 SODÍKOVÉ VÝBOJKY PRO ROSTLINY Sodium Lamps NARVA SODÍKOVÉ VYSOKOTLAKÉ NATRALOX Plant Growth NAT NATRALOX PLANT GROTH Vysokotlaké sodíkové výbojky NATRALOX Plant Growth jsou velmi vhodné pro osvětlování rostlin. Přirozené odstíny spektra podporují také fotosysntézu a vhodně působí na růst rostlin. Aplikace : skleníky, pěstování květin, botanické zahrady a pod. High Intensity Discharge Sodium lamps NATRALOX Plant Growth are designed for illumination of plants. Their special spectrum support photosynthesis and influence a growth of plants in a very good way. here to use: green-houses, plant industry, botanic gardens, etc. vysokotlaké sodíkové výbojky s čirou válcovou baňkou rozměry dxl NAT PLANT GROTH ,000 E40 46 x 211 > NAT PLANT GROTH ,000 E40 46 x 257 > NAT PLANT GROTH ,000 E40 46 x 271 > NAT PLANT GROTH ,000 E40 46 x 283 > NAT-VEG 600/400V ,000 E40 46 x 283 > NAT-VEG 1000/400V ,000 E40 65 x 360 > Tyto typy výbojek jsou určeny k provozování na odpovídajícím předřadníku pro sodíkové výbojky. For operation on ballasts for sodium lamps. Poloha hoření libovolná. Universal burning position. VEG PLANT GROTH SUPER 9.25 Všechny typy těchto výbojek jsou určeny k provozu pouze v uzavřených svítidlech. Zapalovací napětí pulzního zapalovače musí být min 4 kv. All the types have to be operated in the enclosed luminaires only. Starting voltage of ignitor is to be min 4kV of Pulse Height.

26 METALHALOGENIDOVÉ VÝBOJKY PRO ROSTLINY Metalhalide Lamps NARVA METALHALOGENIDOVÉ VYSOKOTLAKÉ NACHROMA Plant Growth NCT-N NACHROMA PLANT GROTH Vysokotlaké Metal-halogenidové výbojky NACHROMA Plant Growth jsou velmi vhodné pro osvětlování rostlin. Jejich speciální spektra, která obsahují zvýšený obsah modré spektrální složky, mají velmi dobrá podání (1A). Přirozené odstíny spektra podporují také fotosysntézu a vhodně působí na růst rostlin. Aplikace : skleníky, pěstování květin, botanické zahrady a pod. High-intensity discharge lamps (HID s) NACHROMA Plant Growth are desighed for lighting up plants. Their special spectrum containing enhanced contents of blue part of spectrum have a very good colour rendering (1A). Natural colour tints of spectrum support also photosynthesis and affect growth of plants in a very suitable way. Applications to use: green-houses, botanic gardens, plant industry, etc. vysokotlaké metalhalogenidové výbojky s čirou válcovou baňkou LCL rozměry dxl NCT-N 250 VEG ,000 E40 46 x NCT-N 400 VEG ,000 E40 46 x NCT-N 600 VEG ,000 E40 76 x NCT-N 1000 VEG/230V ,000 E40 76 x NCT-N 1000 VEG/400V ,000 E40 76 x Tyto typy výbojek jsou určeny k provozování na odpovídajícím předřadníku pro sodíkové výbojky. For operation on ballasts for sodium lamps. světelný tok luminous flux LCL rozměry dx NCT 250 VEG ,000 E40 46 x NCT 400 VEG ,000 E40 46 x NCT 1000 VEG/230V ,000 E40 76 x NCT 1000 VEG/400V ,000 E40 76 x Tyto typy výbojek jsou určeny k provozování na odpovídajícím předřadníku pro rtuťové výbojky. For operation on ballasts for mercury lamps. Poloha hoření libovolná. Universal burning position. PLANT GROTH VEG SUPER Všechny typy těchto výbojek jsou určeny k provozu pouze v uzavřených svítidlech. Zapalovací napětí pulzního zapalovače musí být min 4 kv. All the types have to be operated in the enclosed luminaires only. Starting voltage of ignitor is to be min 4kV of Pulse Height. 9.26
