1 - 1 -

2 - 2 -

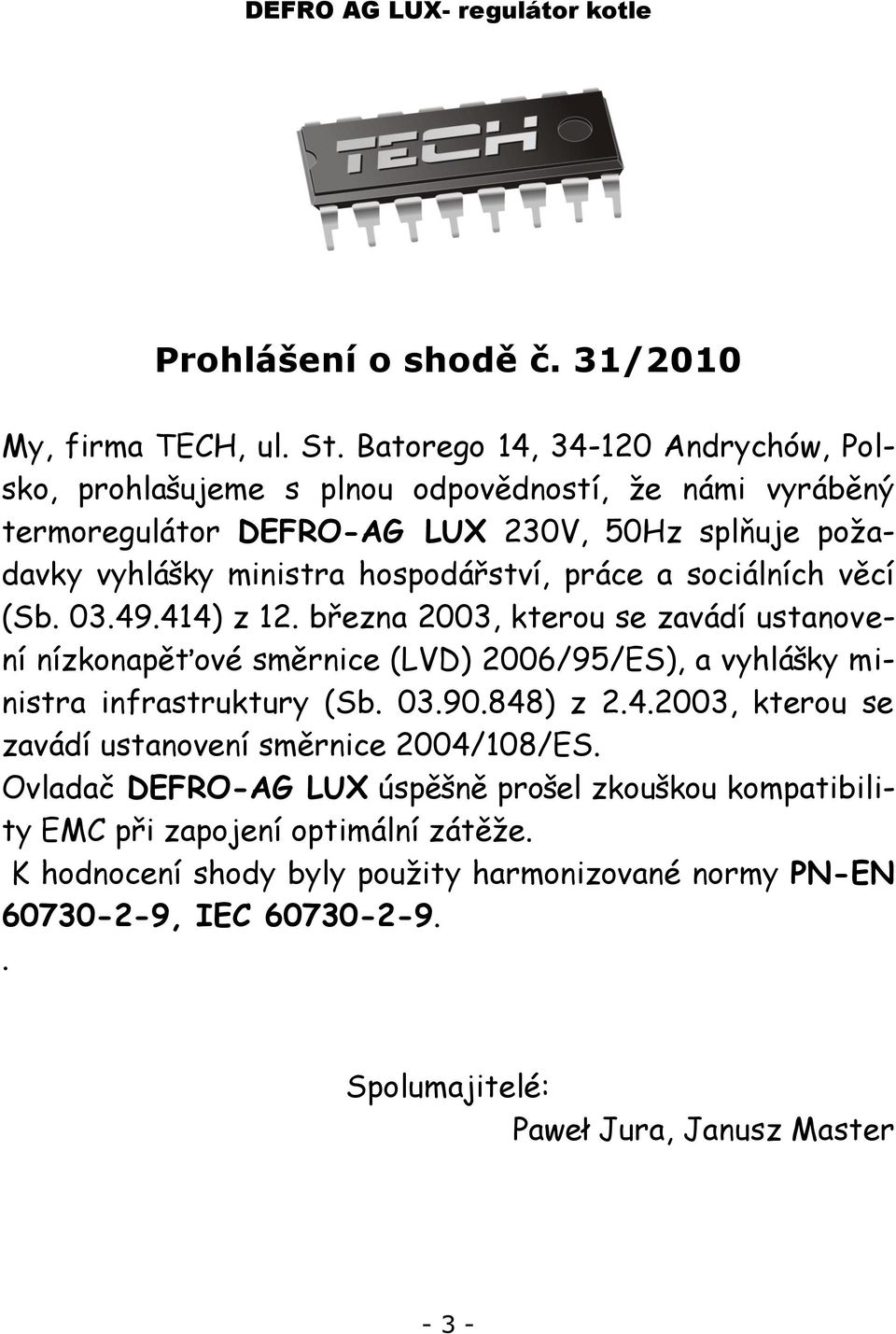

3 Prohlášení o shodě č. 31/2010 My, firma TECH, ul. St. Batorego 14, Andrychów, Polsko, prohlašujeme s plnou odpovědností, že námi vyráběný termoregulátor DEFRO-AG LUX 230V, 50Hz splňuje požadavky vyhlášky ministra hospodářství, práce a sociálních věcí (Sb ) z 12. března 2003, kterou se zavádí ustanovení nízkonapěťové směrnice (LVD) 2006/95/ES), a vyhlášky ministra infrastruktury (Sb ) z , kterou se zavádí ustanovení směrnice 2004/108/ES. Ovladač DEFRO-AG LUX úspěšně prošel zkouškou kompatibility EMC při zapojení optimální zátěže. K hodnocení shody byly použity harmonizované normy PN-EN , IEC Spolumajitelé: Paweł Jura, Janusz Master - 3 -

4 POZOR! ELEKTRICKÉ ZAŘÍZENÍ POD NAPĚTÍM! Před prováděním jakýchkoliv činností spojených s napájením (připojování vodičů, instalace zařízení atd.) je nutné se přesvědčit, že regulátor není zapojen do sítě! Montáž musí provádět osoba s příslušným oprávněním na elektřinu. Před spuštěním ovladače musí být provedeno měření účinnosti nulování elektrických motorů a kotle a měření izolace elektrických vodičů. AZA SERVIS s.r.o. Pražská 805, Votice Tel: zastoupení na Moravě - Nové Město na Moravě tel: defro@defro.cz - 4 -

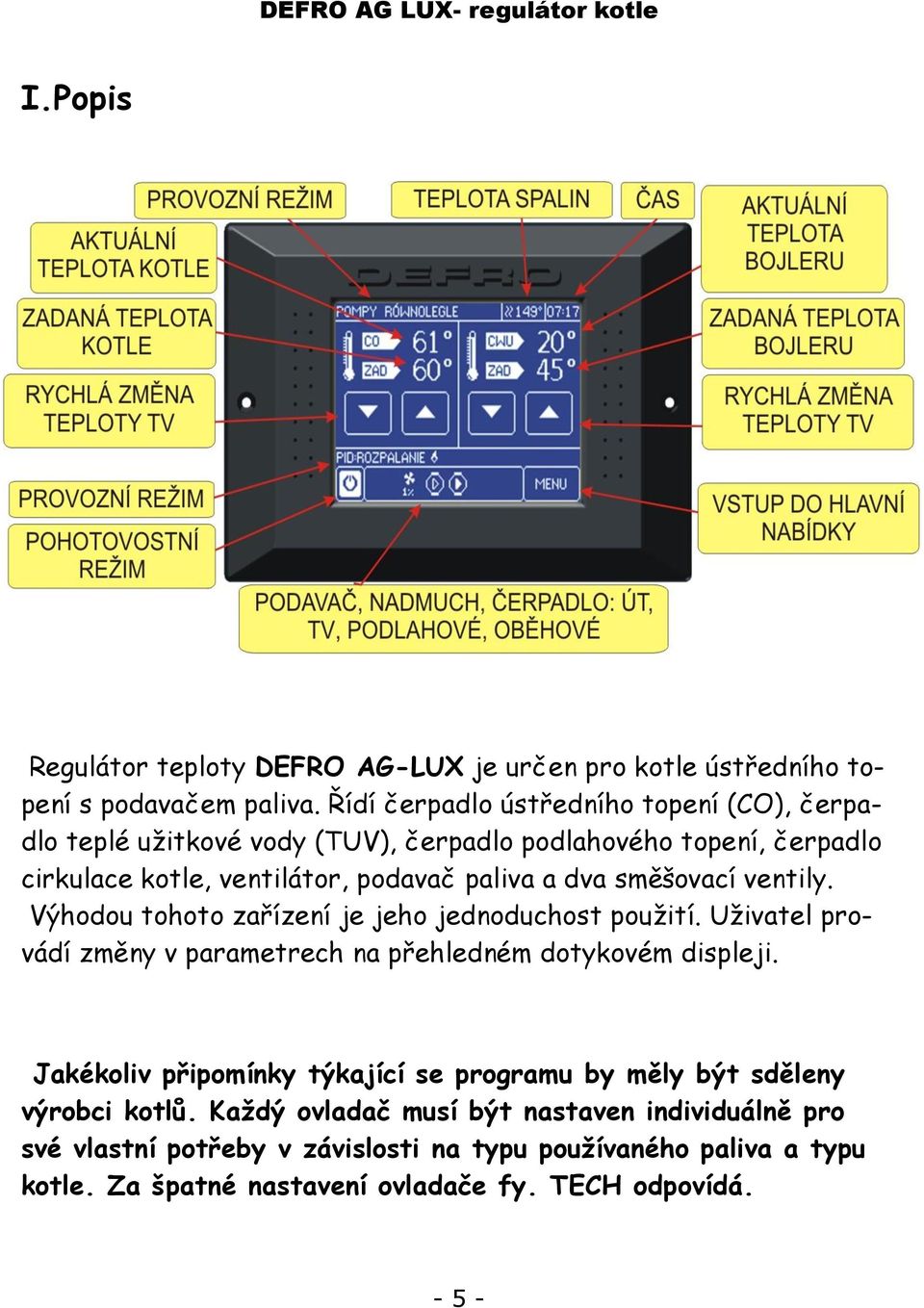

5 I.Popis Regulátor teploty DEFRO AG-LUX je určen pro kotle ústředního topení s podavačem paliva. Řídí čerpadlo ústředního topení (CO), čerpadlo teplé užitkové vody (TUV), čerpadlo podlahového topení, čerpadlo cirkulace kotle, ventilátor, podavač paliva a dva směšovací ventily. Výhodou tohoto zařízení je jeho jednoduchost použití. Uživatel provádí změny v parametrech na přehledném dotykovém displeji. Jakékoliv připomínky týkající se programu by měly být sděleny výrobci kotlů. Každý ovladač musí být nastaven individuálně pro své vlastní potřeby v závislosti na typu používaného paliva a typu kotle. Za špatné nastavení ovladače fy. TECH odpovídá

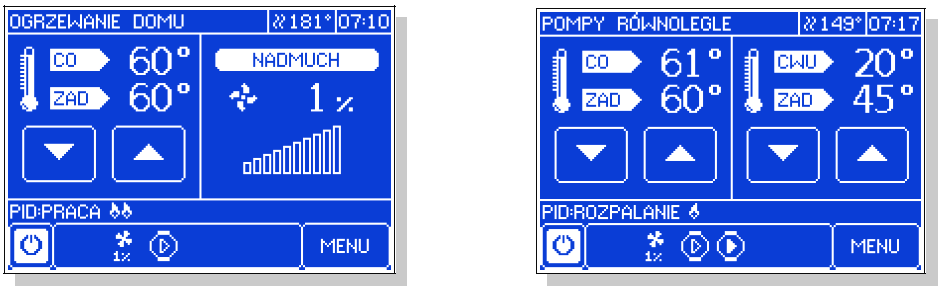

6 II. Princip funkce Tato kapitola popisuje funkce regulátoru, jak změnit nastavení a navigaci v nabídkách. II.a) Základní pojmy Nastavení při práci s ovladačem se prochází nastavením pracovního cyklu a na displeji se zobrazí zpráva: "pracovní místa". To je základní podmínkou chodu regulátoru, v němž je možnost nastavit provoz a útlum podávání paliva. Jestliže teplota kotle stoupne nad požadovanou hodnotu, spustí se tzv. způsob udržení Backup režim. Tento režim se spustí automaticky pokud teplota bude stejná nebo vyšší než žádaná teplota. Zpráva: "udržovat" V tomto případě by měl regulátor pomalu plynule snížit teplotu oběhové vody dle dodávaného paliva. II.b) Domovská stránka Během normálního provozu regulátoru je na dotykovém LCD viditelná hlavní stránka. Je rozdělena do čtyř hlavních částí: V horní části obrazovky se zobrazí aktuální režim provozu a hodin; V dolní části displeje se zobrazuje, jak správně v současné době pracují motory provozovaného zařízení (podavač, ventilátor, čerpadlo ÚT, teplé užitkové vody (TÚV), oběhové čerpadlo kotle a čerpadlo pro podlahové topení v pohotovostním režimu a menu. Vlevo na displeji se zobrazí teplota CO (ÚT) aktuální a odkaz s rychlými změnami v nastavení teploty; Umístěná v pravé části je teplota teplé užitkové vody (TÚV) aktuální a odkaz s rychlými změnami teploty nebo - v režimu vytápění vašeho objektu. Po stisknutí tlačítka MENU je uživatel naveden na další funkci menu. Když se budete v menu pohybovat pomocí tlačítek PLUS/MINUS stisknutím libovolné funkce ve výběru menu dojde ke startu. Stisknu

7 tím tlačítka EXIT opustíte funkci a stisknutím opět jdeme do vyšší úrovně menu. RYCHLÁ ZMĚNA ZADANÉ TEPLOTY NA KOTLI RYCHLÁ ZMĚNA ZADANÉ TEPLOTY NA BOILERU (TV) PŘECHAD DO POHOTOVOSTNÍHO REŽIMU (STANDBY) Pohotovostní režim je dodatečnou ochranou. Nouzově odpojí všechny pohony. Ovladač (zásobník, ventilátor a čerpadla). Tlačítko Standby (pohotovostní režim) je k dispozici pro každé zobrazení na obrazovce tak, aby v případě potřeby stisknutím tlačítka bylo možno rychle vypnout všechny spotřebiče dle předpisů. Poznámka: Pohotovostní režim neodpojuje regulátor úplně

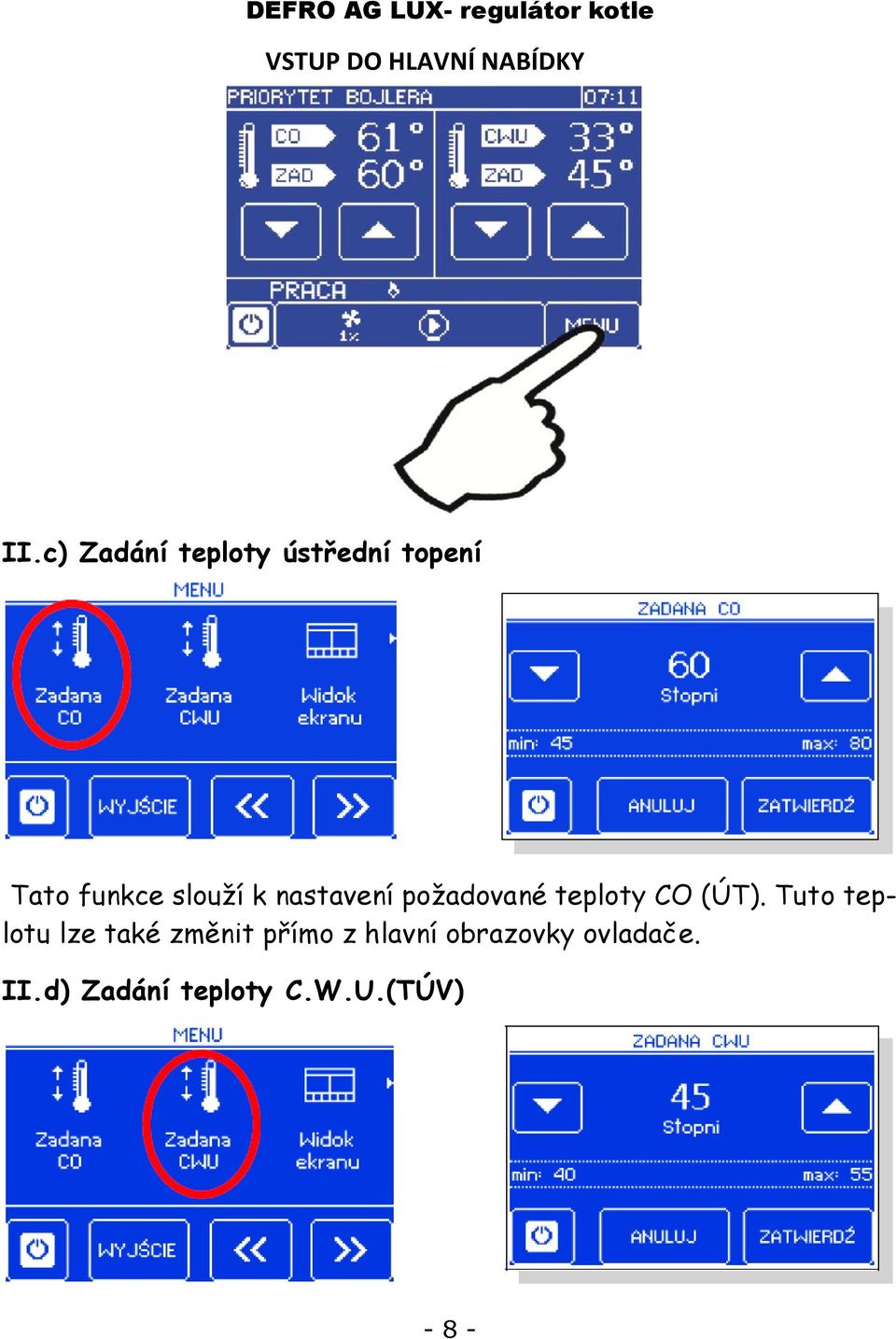

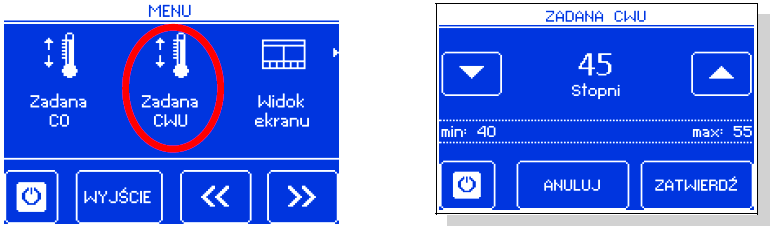

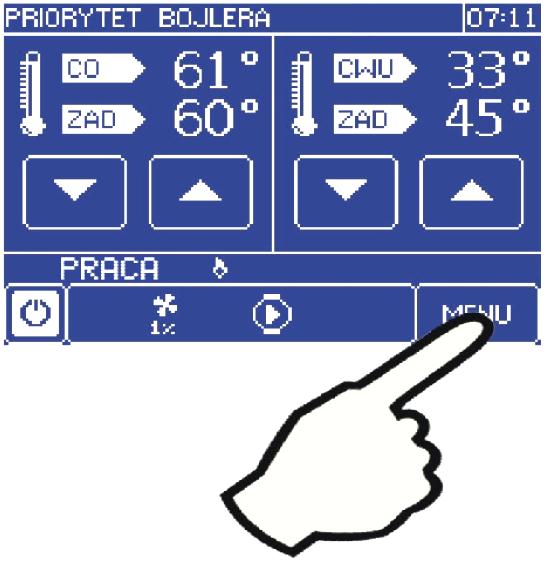

8 VSTUP DO HLAVNÍ NABÍDKY II.c) Zadání teploty ústřední topení Tato funkce slouží k nastavení požadované teploty CO (ÚT). Tuto teplotu lze také změnit přímo z hlavní obrazovky ovladače. II.d) Zadání teploty C.W.U.(TÚV) - 8 -

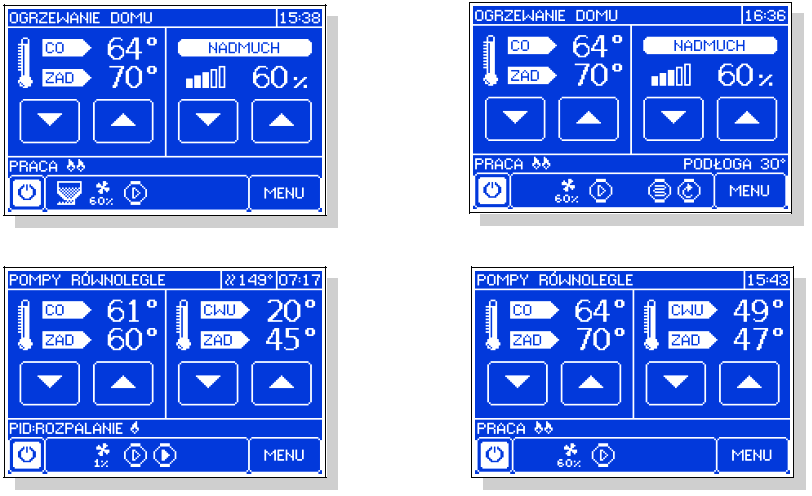

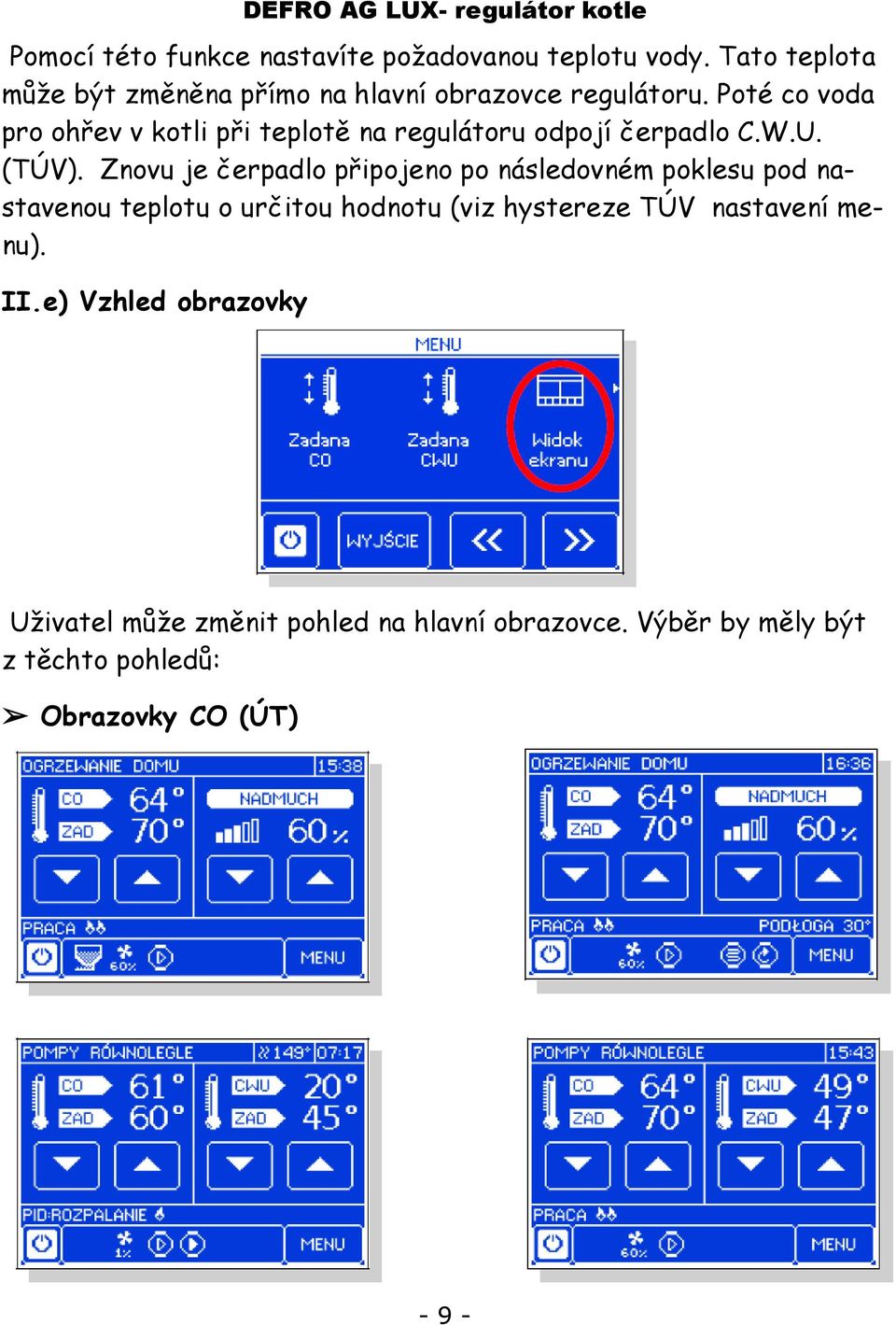

9 Pomocí této funkce nastavíte požadovanou teplotu vody. Tato teplota může být změněna přímo na hlavní obrazovce regulátoru. Poté co voda pro ohřev v kotli při teplotě na regulátoru odpojí čerpadlo C.W.U. (TÚV). Znovu je čerpadlo připojeno po následovném poklesu pod nastavenou teplotu o určitou hodnotu (viz hystereze TÚV nastavení menu). II.e) Vzhled obrazovky Uživatel může změnit pohled na hlavní obrazovce. Výběr by měly být z těchto pohledů: Obrazovky CO (ÚT) - 9 -

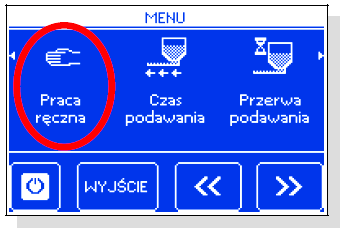

10 Obrazovky ventilů DEFRO AG LUX- regulátor kotle Obrazovka parametrů Poznámka: Chcete-li zobrazit parametry ventilů, které byly aktivovány musí být ventily řádně nainstalovány a nakonfigurovány při instalaci. II.f) Ruční provoz

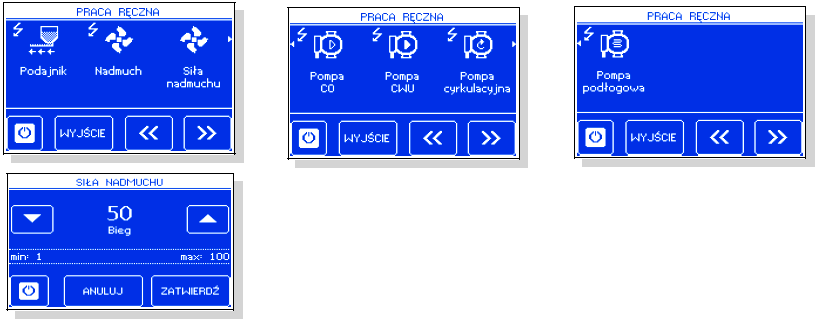

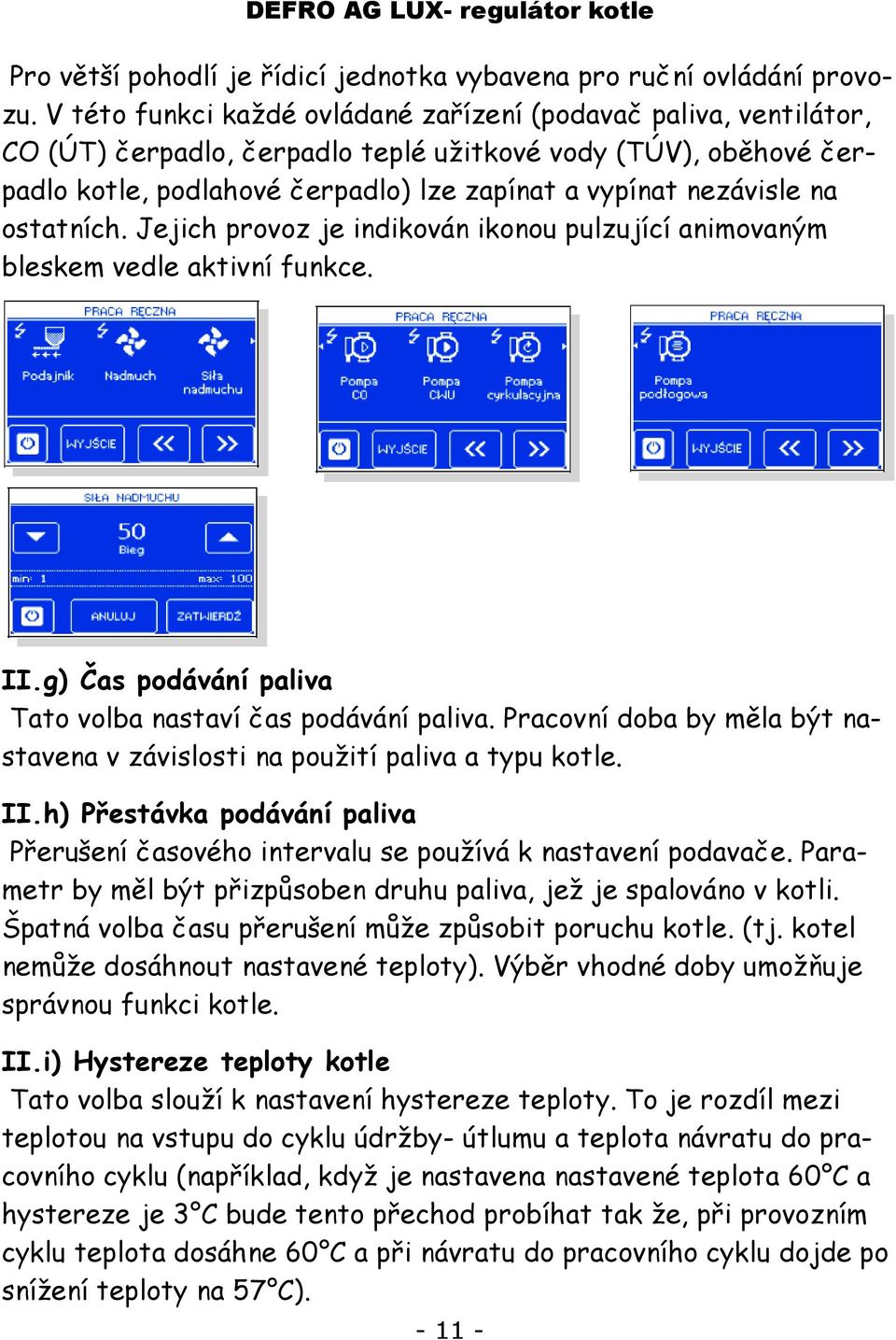

11 Pro větší pohodlí je řídicí jednotka vybavena pro ruční ovládání provozu. V této funkci každé ovládané zařízení (podavač paliva, ventilátor, CO (ÚT) čerpadlo, čerpadlo teplé užitkové vody (TÚV), oběhové čerpadlo kotle, podlahové čerpadlo) lze zapínat a vypínat nezávisle na ostatních. Jejich provoz je indikován ikonou pulzující animovaným bleskem vedle aktivní funkce. II.g) Čas podávání paliva Tato volba nastaví čas podávání paliva. Pracovní doba by měla být nastavena v závislosti na použití paliva a typu kotle. II.h) Přestávka podávání paliva Přerušení časového intervalu se používá k nastavení podavače. Parametr by měl být přizpůsoben druhu paliva, jež je spalováno v kotli. Špatná volba času přerušení může způsobit poruchu kotle. (tj. kotel nemůže dosáhnout nastavené teploty). Výběr vhodné doby umožňuje správnou funkci kotle. II.i) Hystereze teploty kotle Tato volba slouží k nastavení hystereze teploty. To je rozdíl mezi teplotou na vstupu do cyklu údržby- útlumu a teplota návratu do pracovního cyklu (například, když je nastavena nastavené teplota 60 C a hystereze je 3 C bude tento přechod probíhat tak že, při provozním cyklu teplota dosáhne 60 C a při návratu do pracovního cyklu dojde po snížení teploty na 57 C)

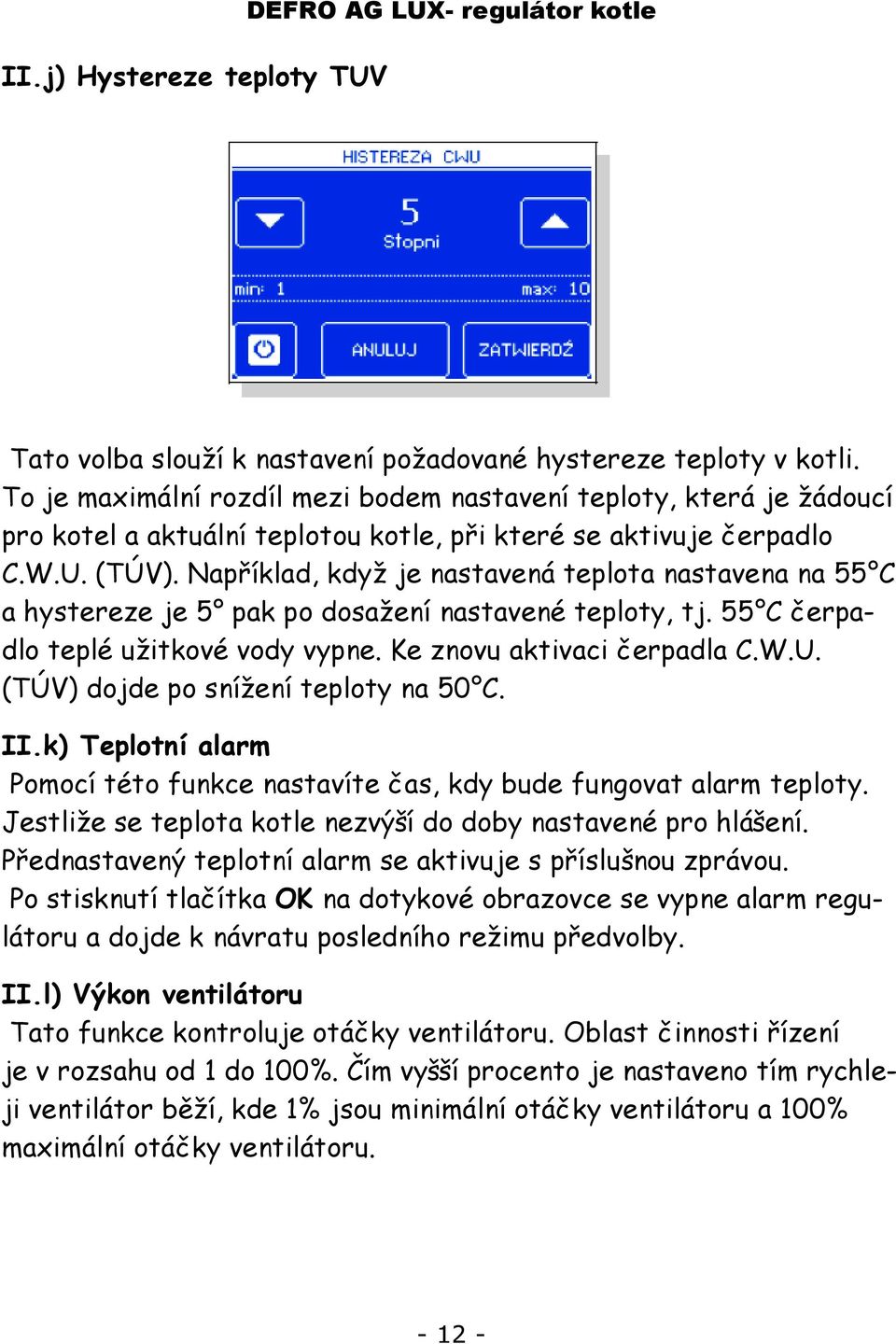

12 II.j) Hystereze teploty TUV DEFRO AG LUX- regulátor kotle Tato volba slouží k nastavení požadované hystereze teploty v kotli. To je maximální rozdíl mezi bodem nastavení teploty, která je žádoucí pro kotel a aktuální teplotou kotle, při které se aktivuje čerpadlo C.W.U. (TÚV). Například, když je nastavená teplota nastavena na 55 C a hystereze je 5 pak po dosažení nastavené teploty, tj. 55 C čerpadlo teplé užitkové vody vypne. Ke znovu aktivaci čerpadla C.W.U. (TÚV) dojde po snížení teploty na 50 C. II.k) Teplotní alarm Pomocí této funkce nastavíte čas, kdy bude fungovat alarm teploty. Jestliže se teplota kotle nezvýší do doby nastavené pro hlášení. Přednastavený teplotní alarm se aktivuje s příslušnou zprávou. Po stisknutí tlačítka OK na dotykové obrazovce se vypne alarm regulátoru a dojde k návratu posledního režimu předvolby. II.l) Výkon ventilátoru Tato funkce kontroluje otáčky ventilátoru. Oblast činnosti řízení je v rozsahu od 1 do 100%. Čím vyšší procento je nastaveno tím rychleji ventilátor běží, kde 1% jsou minimální otáčky ventilátoru a 100% maximální otáčky ventilátoru

13 II.m) Režimy činnosti DEFRO AG LUX- regulátor kotle V této funkci v závislosti na potřebách uživatele je možný výběr ze čtyř režimů provozu kotle. II.m.1) Vytápění objektu Výběrem této možnosti se regulátor přepne na vytápění vašeho objektu a bude pracovat jen čerpadlo pro ústřední topení nad spínací teplotou čerpadla. Pod touto teplotou (minus 2 C teplotní konstanta hystereze) se čerpadlo zastaví. II.m.2) Přednost ohřevu boileru

14 V tomto režimu se zapne čerpadlo pro ohřev TÚV dle regulace teploty a po dosažení nastavené teploty TÚV se čerpadlo vypne a aktivuje se čerpadlo ústředního topení. Provoz čerpadla ústředního topení probíhá od okamžiku, kdy teplota kotle klesne pod žádanou hodnotu. Pak vypne čerpadlo ústřední topení a připojí se čerpadlo C.W.U. (TÚV). V tomto režimu je ventilátor a podavač paliva omezen na teplotu 62 C na kotli, protože zabraňuje přehřátí kotle. POZNÁMKA: Kotel by měl být vybaven zpětnými ventily na okruzích pro čerpadla ústřední topení a C.W.U. (TÚV). Zpětným ventilem namontovaným na čerpadle C.W.U. )TÚV) bráníme čerpání horké vody z kotle. II.m.3) Paraelní provoz čerpadel V tomto režimu čerpadla běží paralelně nad nastavenou teplotou přepínání (viz spínací funkce teploty v menu instalačního čerpadla). Čerpadlo ústředního topení pracuje po celou dobu a čerpadlo C.W.U. (TÚV) vypne po dosažení žádané teploty boileru. POZNÁMKA: V tomto režimu by měl být namontován trojcestný ventil nebo jiné zařízení, které způsobí, že směšovač bude udržovat jinou teplotu v kotli a jinou pro topný systém objektu

15 II.m.4) Letní režim Po aktivaci této funkce zůstane v provozu pouze čerpadlo boileru (TÚV), které ohřívá vodu v boileru. Toto čerpadlo je provozováno nad nastavenou prahovou přepínací teplotou (viz teplota přepínání funkce čerpadla) a pracuje až do dosažení požadované teploty. Čerpadlo se opět zapne, když teplota klesne pod nastavenou hodnotu teplotní hystereze v tomto režimu. Letní režim lze nastavit pouze na teplotu vody v kotli (zadaná teplota kotle zároveň představuje zadanou teplotu boileru). II.n) Zálohování Tato volba nastaví čas podavače paliva a ventilátoru v režimu Backup (nad nastavenou teplotu). II.o) Break zálohování Tato funkce slouží k nastavení časového intervalu podávání paliva, zatímco zůstává v záloze cyklus (práce nad stanovenou temp.). UPOZORNĚNÍ: Nesprávné nastavení této volby může způsobit trvalý růst teploty! Přerušení podávání by nemělo být příliš krátké. II.p) Nastavení ventilátoru pro udržení ohně V této funkci uživatel nastaví čas provozu a přestávky ventilátoru při práci v cyklu útlumu. 15

16 II.q) Podavač paliva v režimu AUTO Tato volba umožňuje automatické vypnutí činnosti podavače. Podavač paliva lze vypnout pro ruční podávání paliva, které by vedlo k havárii kotle. II.r) Tovární nastavení Regulátor je předem nakonfigurován pro práci. Toto nastavení by však mělo být přizpůsobeno vašim potřebám. Kdykoliv je možné se vrátit do nastavení z výroby. Při návratu do nastavení regulátoru z výroby dojde ke ztrátě vlastního nastavení. Od tohoto okamžiku můžete opět nastavit vlastní parametry kotle. 16

17 II.s) Informace o programu DEFRO AG LUX- regulátor kotle Po spuštění této volby se objeví na regulátoru logo výrobce s verzí softwaru. III. Nabídka nastavení III.a) Ventil 1 Tato volba slouží k nastavení směšovacího ventilu pro provoz s dalším řídícím modulem. Aby ventil pracoval správně a v souladu s očekáváním uživatel musí se nejprve provést jeho registrace. Zadejte číslo modulu (to je podle počtu ventilů dle dokumentace) a pak je nutno nastavit některé další parametry. 1. Kontrola teploty 17

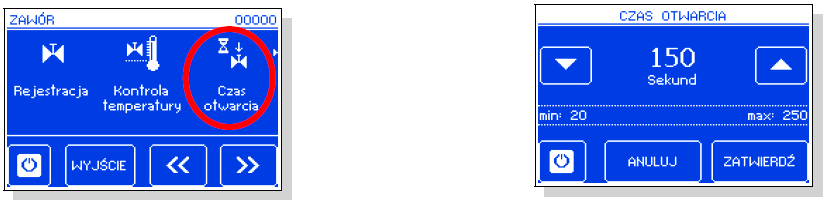

18 Tento parametr určuje vzorkovací frekvenci (kontrola). Pro nastavení teploty směšovacího ventilu ústředního vytápění nebo C.W.U.(TÚV). Pokud čidlo ukazuje změnu teploty (odchylka od nastavené hodnoty), pak se servopohon zruší nastavení nebo se s výhledem vrátí na žádanou pokojovou teplotu. 2. Čas otevření V této funkci se nastavuje doba otevření ventilu, neboli za jakou dobu se ventil otevře na 100 %. Tento čas je nutné stanovit podle používaného servopohonu ventilu (uvedený na výrobním štítku). 3. Jednotkový skok- krok V této funkci se nastaví procentní nárůst otevření ventilu, neboli jaké procento otevření nebo uzavření ventil musí provést. 18

19 4. Minimální otevření V této funkci nastavujeme minimální hodnotu otevření ventilu. Pod tuto hodnotu ventil nezavírá. 5. Typ ventilu S touto volbou uživatel zvolí typ ventilu: CO (ÚT) nebo pro podlahové topení. 6. Odstranění ventilu Pomocí této funkce je možné jednoduše odstranit komunikaci s nepoužívaným ventilem. 19

20 III.b) Ventil 2 Jestliže chce uživatel řídit dva ventily, musí podobně jako v předcházejícím případu zaregistrovat 2. ventil a příslušným způsobem nakonfigurovat všechna nastavení analogicky jako v případě ventilu 1. III.c) Teplotní spínání čerpadel Tato volba slouží k nastavení teploty CO (ÚT) a C.W.U. (TÚV) (to je teplota kotle). Pod nastavenou teplotu obě čerpadla nejsou v provozu a nad touto teplotou jsou čerpadla v provozu, ale pracují v závislosti na provozním režimu (viz druhy čerpadel). III.d) Pokojový regulátor K regulátoru DEFRO AG-LUX může být připojen regulátor pokojové teploty, ale jeho správnou funkci bude možné zajistit po vypnutí funkce PID. Regulátor v tomto režimu bere v úvahu nastavenou teplotu prostoru. 20

21 Ventilátor funguje do dosažení nastavené teploty v řídicí místnosti. Nicméně práce kotle je omezena na teplotu regulátoru instalovaném na kotli. Můžete si vybrat ze dvou typů ovládání: Standard (dvoustavový regulátor), TECH pokojový termostat (zařízení, které umožňuje rozsáhlou kontrolu několika parametrů současně). Po zapnutí regulátoru je možno v hlavní řídicí místnosti vidět na obrazovce v horní části displeje blikat písmeno P. Poznámka: Nepřipojujte na výstup regulátoru vnější napětí. III.e) Čerpadlo podlahového topného systému Tato funkce se používá pro řízení podlahového vytápění. Uživatel zadá teplotu podlahového vytápění v rozsahu aktivace 30 C - 55 C. Minimální teplota je měřena na kotli. Maximální teplota je měřena na čidle za čerpadlem podlahového systému. 21

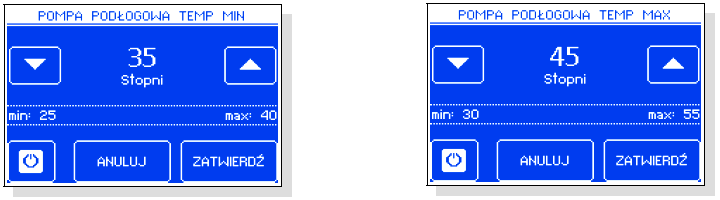

22 Pod zadanou minimální teplotou podlahového systému podlahové čerpadlo neběží. Nad touto zadanou teplotou je čerpadlo v provozu až do dosažení nastavené maximální teploty. Po dosažení nastavené teploty se čerpadlo vypne. Čerpadlo je znovu připojeno po snížení teploty podlahy pod žádanou teplotu o 2 C. III.f) Oběhové čerpadlo Tato funkce slouží k ovládání cirkulačního čerpadla TÚV mezi bojlerem a nejvzdálenějším odběrem TÚV. Uživatel po zapnutí funkce nastaví denní cyklus aktivace nebo vypnutí čerpadla po 30minut. III.g) Hodiny Při nastavení hodin uživatel definuje aktuální čas a den v týdnu. 22

23 IV. Zabezpečení S cílem zajistit maximální bezpečnost a bezproblémový provoz regulátor má několik ochranných funkcí. V případě, že dojde k aktivaci alarmu zazní pípnutí a na displeji se zobrazí zpráva. Chcete-li aby se regulátor vrátil k provozu, stiskněte tlačítko MENU. V případě teplotního alarmu příliš vysoké teploty ústředního topení je nutno počkat, aby tato teplota klesla pod zadanou. IV.a) Teplotní alarm Tato ochrana je aktivní pouze v režimu (v případě, že teplota kotle je nižší než nastavená teploty). Jestli-že se teplota kotle nezvyšuje ve lhůtě stanovené nastavené uživatelem, je aktivován alarm, vypne se podavač paliva a ventilátor. Toto je doprovázeno pípnutím. Na displeji se zobrazí následující zpráva: "nestoupá teplota". IV.b) Tepelná ochrana kotle To je další mini bimetalový senzor umístěný u čidla teploty kotle, který odstaví ventilátor a podavač paliva v případě překročení teplotního alarmu - 85 C. Aktivace zabrání varu vody v instalaci v případě přehřátí nebo poškození regulátoru kotle. Po aktivaci této ochrany, když teplota klesne na bezpečnou hodnotu, senzor automaticky aktivuje provoz kotle a signalizace alarmu se zruší. V případě poškození nebo přehřátí snímače bude hořák (ventilátor a podavač paliva) odpojen. IV.c) Automatické čidlo kontroly V případě poškození CO (ÚT) nebo TUV senzoru aktivuje se akustický alarm a současně se zobrazí příslušné označení poruchy. Například: "CO senzor poškozený ". Podavač a ventilátor se vypne. Čerpadlo se zapne bez ohledu na aktuální teplotu. V případě poškození čidla centrálního vytápění nebo podavače se aktivuje alarm dokud není vyměněn 23

24 poškozený senzor za nový. Máte-li vadné čidlo TUV stlačte tlačítko MENU, které vypne alarm a ovladač se vrací k práci s jedním čerpadlem (CO). Aby mohl kotel pracovat ve všech režimech, musí být vadný senzor vyměněn za nový. IV.d) Ochrana proti varu vody v kotli Tato ochrana se vztahuje pouze na kotle v režimu priority a to při nastavení teploty kotle je 55 C a např. teploty kotle při skutečným zvýšení teploty na 62 C (tomu se říká teplota priority), pak ovladač vypne podavač paliva a ventilátor. Pokud teplota kotle stále zvyšuje na 80 C zapne se čerpadlo ÚT. Pokud teplota i nadále roste, pak se při teplotě 85 C se spustí alarm. Tento stav může často nastat, když je přerušeno nebo špatně namontováno čidlo kotle, došlo k poškození čerpadla. Nicméně, když teplota je nižší než je práh 60 C regulátor aktivuje podavač a ventilátor a bude pracovat v režimu, aby bylo dosaženo teploty 62 C. IV.e) Tepelná ochrana Regulátor má další ochranu proti poškození a to bimetalový senzor. Po překročení teploty 85 C se zapne alarm a na displeji se objeví zpráva: "teplota je příliš vysoká". O poškozeném bimetalovém čidle regulátor obdrží informaci o aktuální teplotě na kotli od elektronického snímače. V případě překročení alarmu se vypne ventilátor a zároveň se zapnou obě čerpadla pro odběr teplé vody do systému objektu. IV.f) Ochrana zásobníku paliva Na podavači paliva je umístěn další senzor, který měří teplotu. V případě výrazného zvýšení teploty (nad 70 C) je zapnut alarm a podavač paliva je připojen na 10 minut ten vytlačí hořící palivo do spalovací komory. Senzor šneku tímto způsobem chrání zásobník paliva před zahořením paliva v nádrži. 24

25 IV.g) Pojistka Regulátor má trubkovou tavnou pojistku WT 6,3A pro zabezpečení sítě. Použití pojistky s vyšší hodnotou může způsobit poškození ovladače. V. Údržba Regulátor DEFRO LUX-AG by měl být před topnou sezonu a během celé jeho životnosti kontrolován technický stav vedení. Měl by se také kontrolovat povrch regulátoru, čistit od prachu a dalších znečišťujících látek. Měla by se také měřit efektivita uzemnění elektromotorů (čerpadlo ústřední topení, čerpadlo C.W.U. (TÚV), ventilátoru a podavače paliva). TECHNICKÉ ÚDAJE Pol. Označení Jednotka Rozsah 1 Napájení V 230V/50Hz +/-10% 2 Příkon W 9 3 Okolní teplota C Výstupní zátěž podavače A 2 5 Výstupní zátěž oběhového čerpadla A 0,5 6 Výstupní zátěž ventilátoru A 0,6 7 Rozsah měření teploty C Přesnost měření C 1 9 Rozpětí měření teploty C Tepelná odolnost čidla C Pojistka A 6,3 VI. Montáž Montáž by měl vždy provádět pracovník s příslušnými oprávněními! Jednotka v době údržby nemůže být pod napětím (nezapomeňte se přesvědčit, aby byla zástrčka mimo síť)! 25

26 POZNÁMKA: Nesprávné zapojení může způsobit poškození regulátoru! Regulátor nemůže pracovat v uzavřeném systému centrálního vytápění. Musí být namontovány pojistné ventily, expanzní nádoby chránící kotel proti vařící vody v systému ústředního vytápění. VI a) Schéma zapojení regulátoru Věnujte prosím pozornost při instalaci kabeláže regulátoru. Pozornost je třeba věnovat správné zapojení uzemnění. PE-EARTH (žluto-zelený) N-neutrální (BLUE) L-fáze (hnědá) Poznámka: Detail jak připojit regulátor k instalaci kotle je uvedeno na přiloženém obrázku. 26

27 Místo připojení čerpadel a snímačů: 27

28 Obsah I. Popis... 5 II. Princip funkce... 6 II. a) Základní pojmy... 6 II. b) Domovská stránka... 6 II. c) Zadání teploty ústředního topení... 8 II. d) Zadání teploty TÚV... 8 II. e) Vzhled obrazovky... 9 II. f) Ruční provoz II. g) Čas podávání paliva II. h) Přestávka podávání paliva II. i) Hystereze teploty kotle II. j) Hystereze teploty TÚV II. k) Teplotní alarm II. l) Výkon ventilátoru II. m) Režimy činnosti II. m.1) Vytápění objektu II. m.2) Přednost ohřevu boileru II. m.3) Paraelní provoz čerpadel II. m,4) Letní režim II. n) Zálohování II. o) Break zálohování II. p) Nastavení ventilátoru pro udržení ohně II. q) Podavač v režimu AUTO II. r) Tovární nastavení II. s) Informace o programu III. Nabídka nastavení III. a) Ventil III. b) Ventil III. c) Teplotní spínání čerpadel III. d) Pokojový regulátor III. e) Čerpadlo podlahového topného systému III. f) Oběhové čerpadlo III. g) Hodiny IV. Zabezpečení IV. a) Teplotní alarm IV. b) Tepelná ochrana kotle IV. c) Automatické čidlo kontroly IV. d) Ochrana proti varu vody v kotli IV. e) Tepelná ochrana IV. f) Ochrana zásobníku paliva IV. g) Pojistka V. Údržba ver.gp/07/19 VI. Montáž VI. a) Schema zapojení regulátoru
