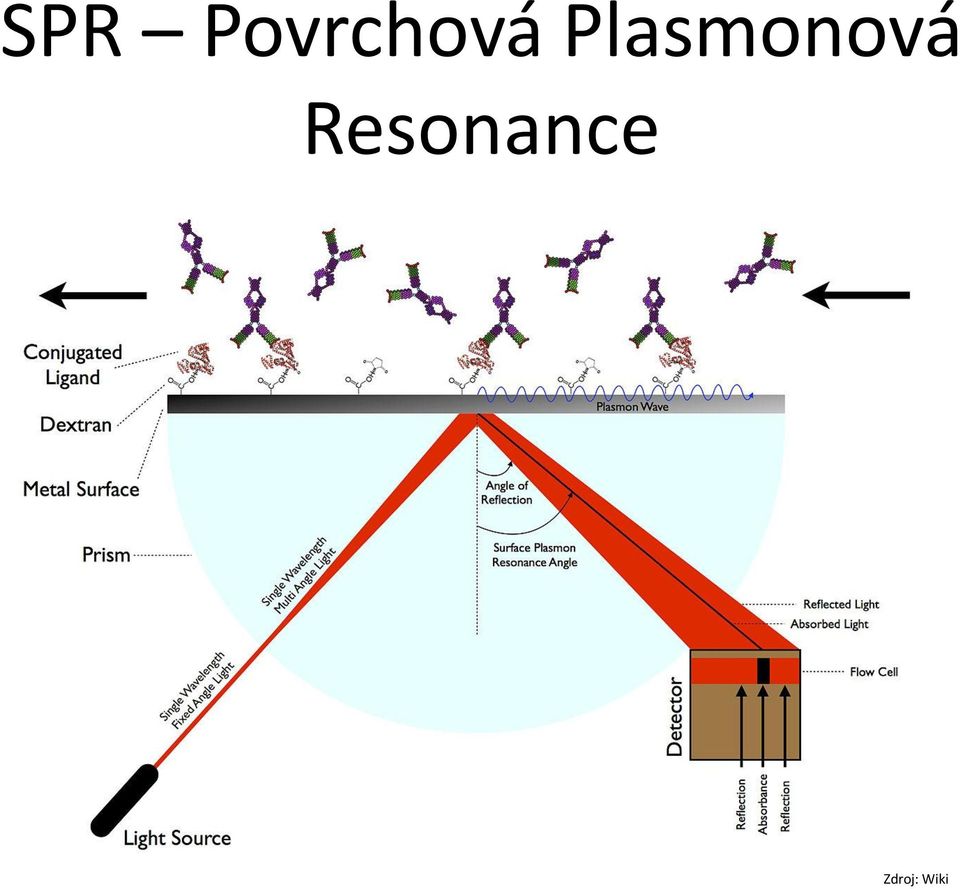

1 SPR Povrchová Plasmonová Resonance Zdroj: Wiki

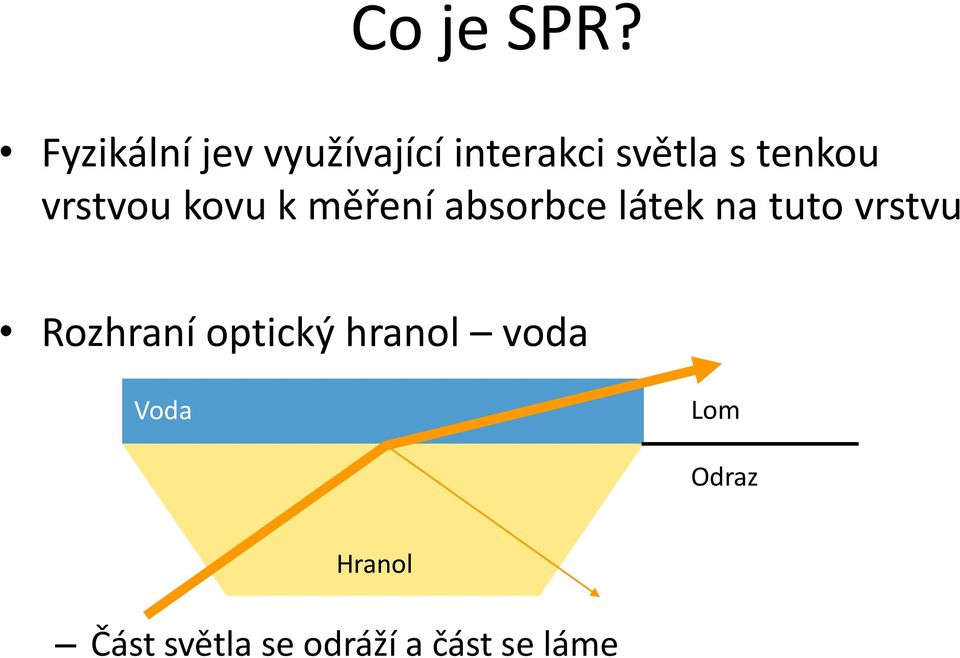

2 Co je SPR? Fyzikální jev využívající interakci světla s tenkou vrstvou kovu k měření absorbce látek na tuto vrstvu Rozhraní optický hranol voda Voda Lom Odraz Hranol Část světla se odráží a část se láme

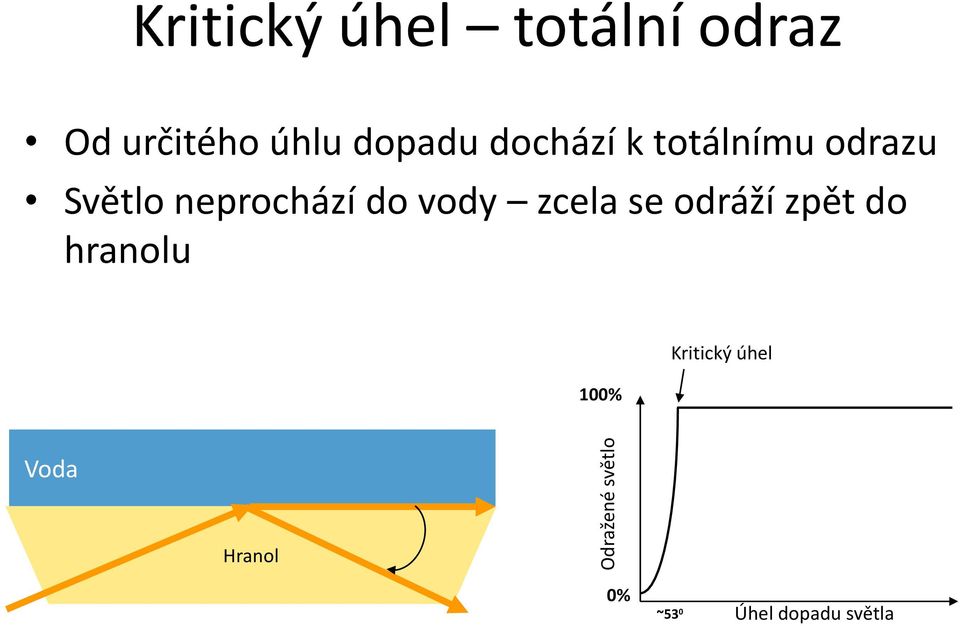

3 Odražené světlo Kritický úhel totální odraz Od určitého úhlu dopadu dochází k totálnímu odrazu Světlo neprochází do vody zcela se odráží zpět do hranolu 100% Kritický úhel Voda Hranol 0% ~53 0 Úhel dopadu světla

Světlo neprochází do vody zcela se odráží zpět do

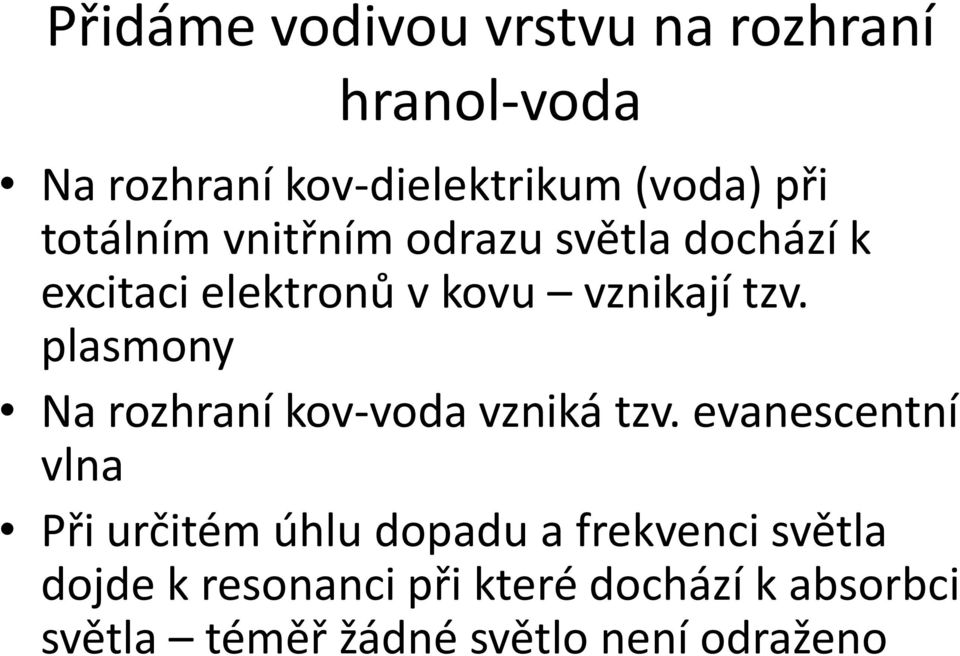

4 Přidáme vodivou vrstvu na rozhraní hranol-voda Na rozhraní kov-dielektrikum (voda) při totálním vnitřním odrazu světla dochází k excitaci elektronů v kovu vznikají tzv. plasmony Na rozhraní kov-voda vzniká tzv. evanescentní vlna Při určitém úhlu dopadu a frekvenci světla dojde k resonanci při které dochází k absorbci světla téměř žádné světlo není odraženo

plasmony Na rozhraní kov-voda vzniká tzv.

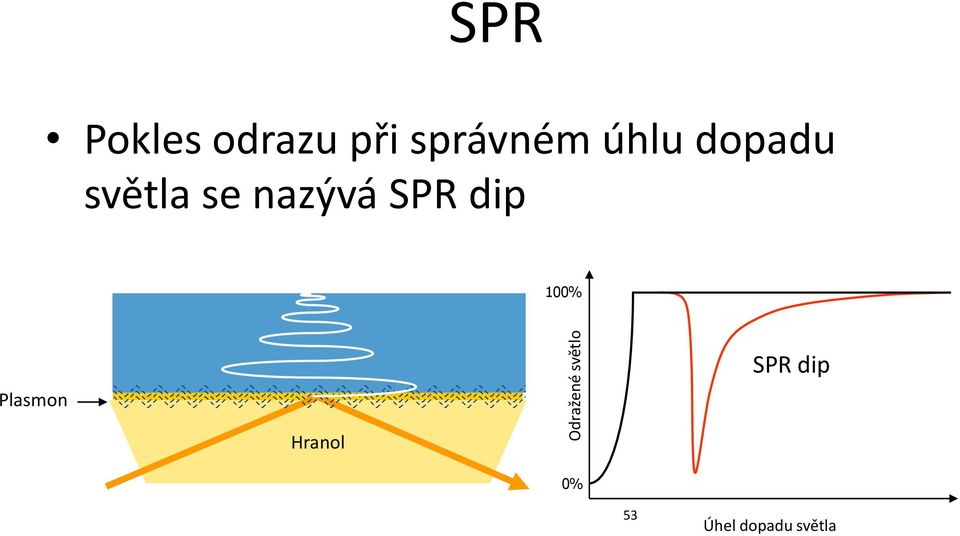

5 Odražené světlo SPR Pokles odrazu při správném úhlu dopadu světla se nazývá SPR dip 100% Plasmon SPR dip Hranol 0% 53 Úhel dopadu světla

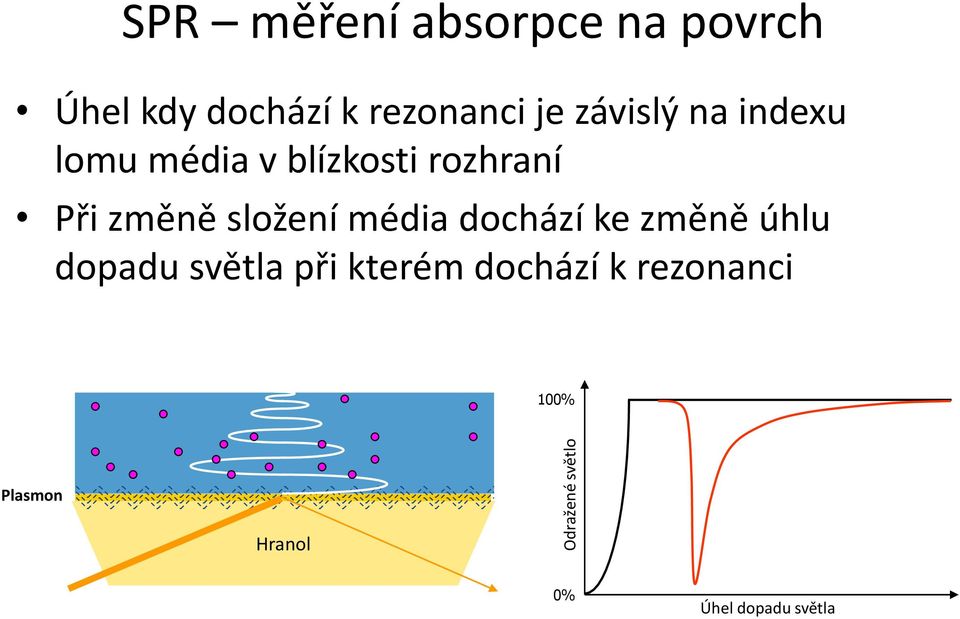

6 Odražené světlo SPR měření absorpce na povrch Úhel kdy dochází k rezonanci je závislý na indexu lomu média v blízkosti rozhraní Při změně složení média dochází ke změně úhlu dopadu světla při kterém dochází k rezonanci 100% Plasmon Hranol 0% Úhel dopadu světla

Při změně složení média dochází ke změně úhlu dopadu světla při

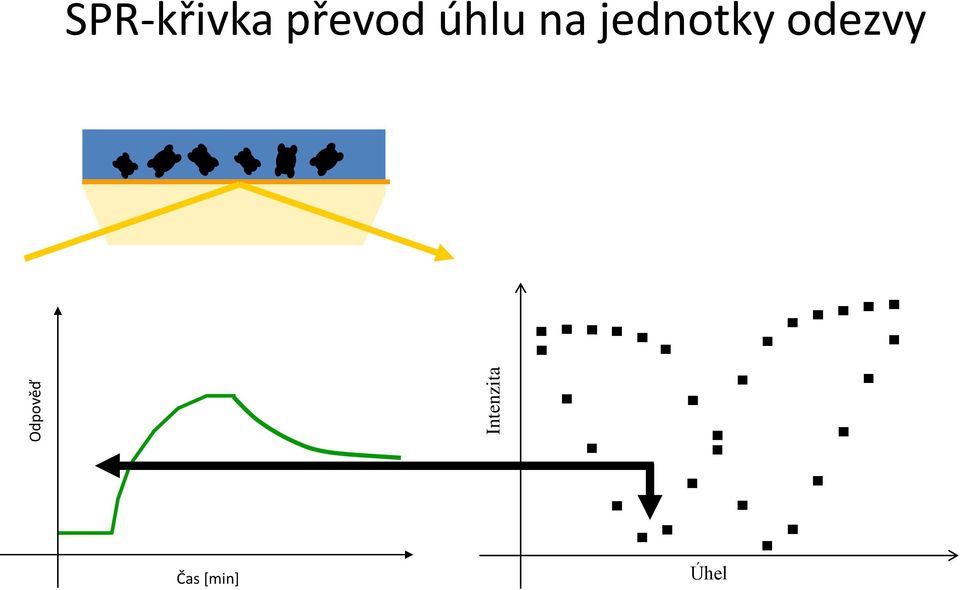

7 Odpověď Intenzita SPR-křivka převod úhlu na jednotky odezvy Čas [min] Úhel

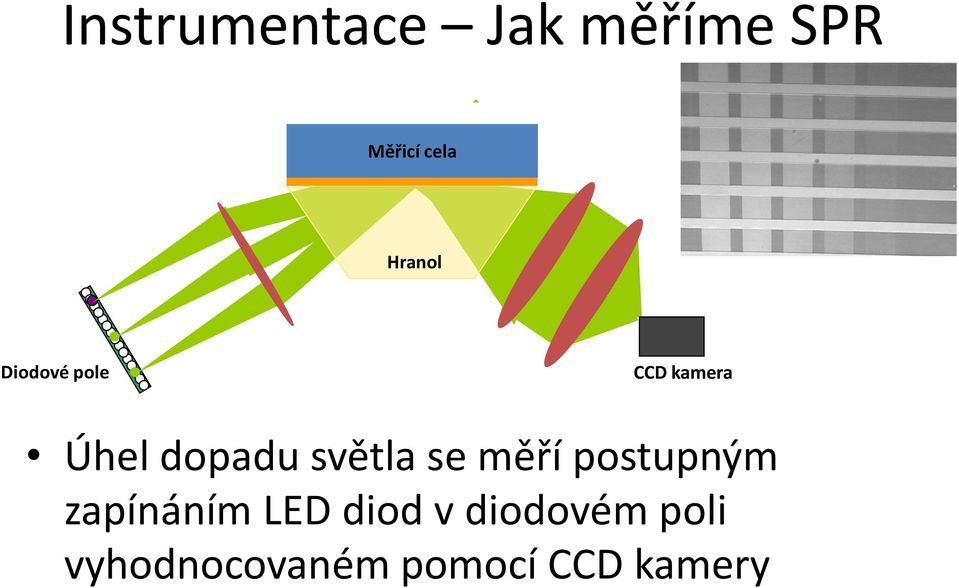

8 Instrumentace Jak měříme SPR Měřicí cela Hranol Diodové pole CCD kamera Úhel dopadu světla se měří postupným zapínáním LED diod v diodovém poli vyhodnocovaném pomocí CCD kamery

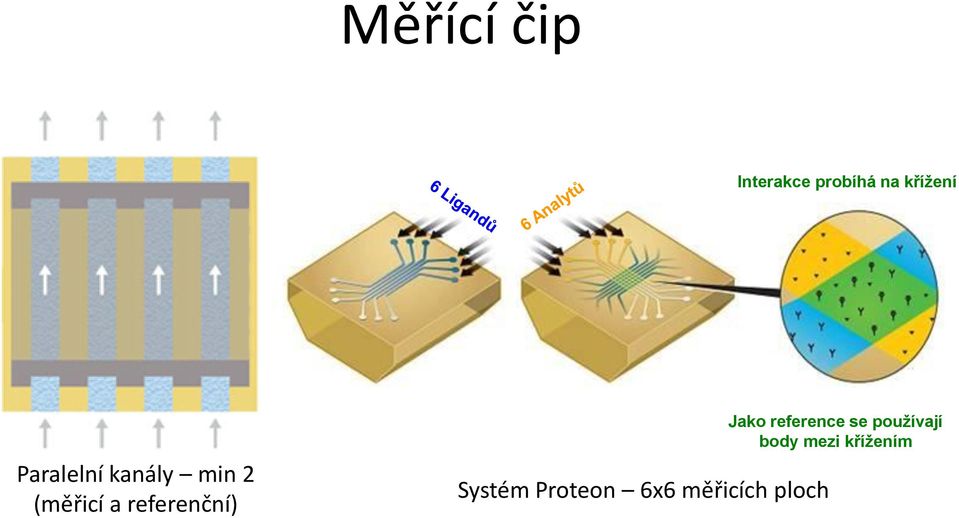

9 Měřící čip Interakce probíhá na křížení Paralelní kanály min 2 (měřicí a referenční) Systém Proteon 6x6 měřicích ploch Jako reference se používají body mezi křížením

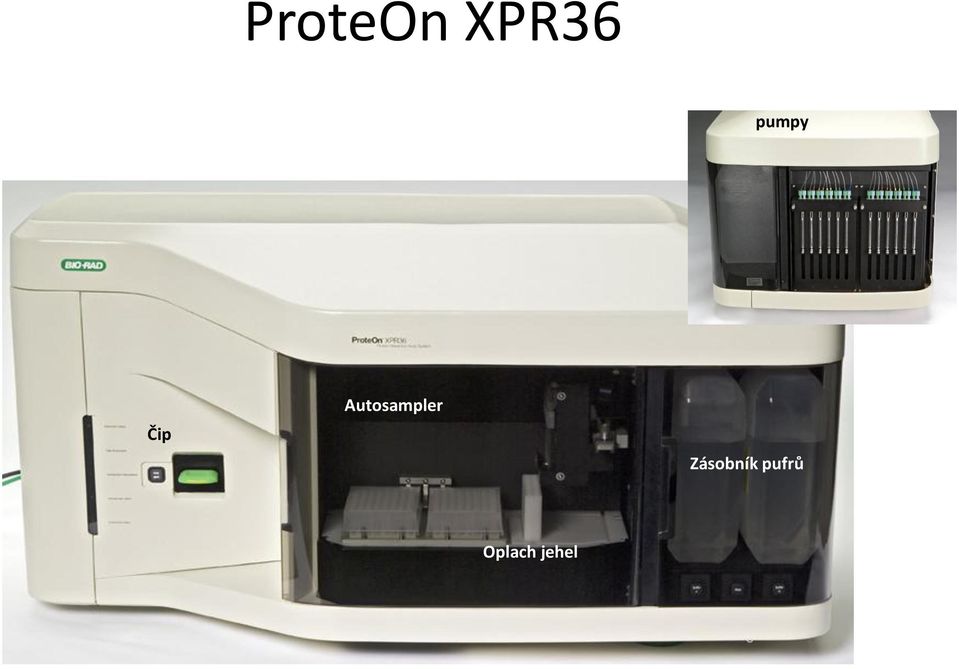

10 ProteOn XPR36 pumpy Čip Autosampler Zásobník pufrů Oplach jehel

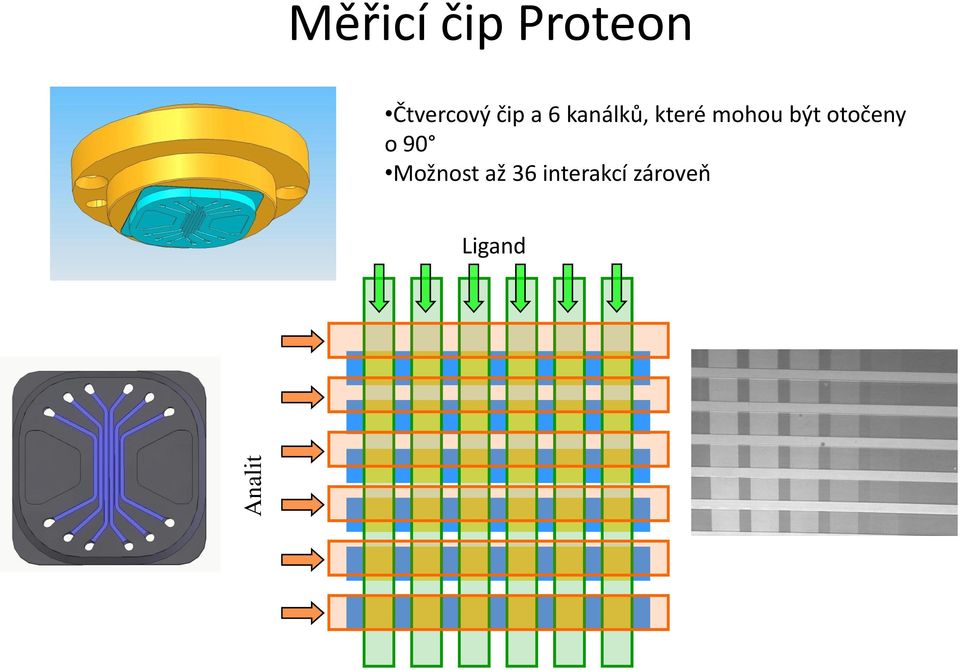

11 Analit Měřicí čip Proteon Čtvercový čip a 6 kanálků, které mohou být otočeny o 90 Možnost až 36 interakcí zároveň Ligand

12 Postup měření Příprava a plánování Návrh experimentu Výběr podmínek Příprava čipu Imobilizace ligandu Kovalentní / Nekovalentní Vlastní interakce Několik koncentrací analitu Vazba a postupná disociace Regenerace čipu Pokud je možná (nekovalentní imobilizace)

Nekovalentní Vlastní interakce Několik koncentrací analitu Vazba

13 Příprava a plánování Interakční podmínky ph, pufr, koncentrace, omezení nespecifických interakcí Kontrola Pozitivní / Negativní Který partner bude ligand a který analit Pokud není interakce 1:1, více vazebných míst ligand Neznámá/neurčitelná koncentrace - ligand Způsob imobilizace výběr vhodného měřicího čipu

ligand a který analit Pokud není interakce 1:1, více vazebných míst ligand

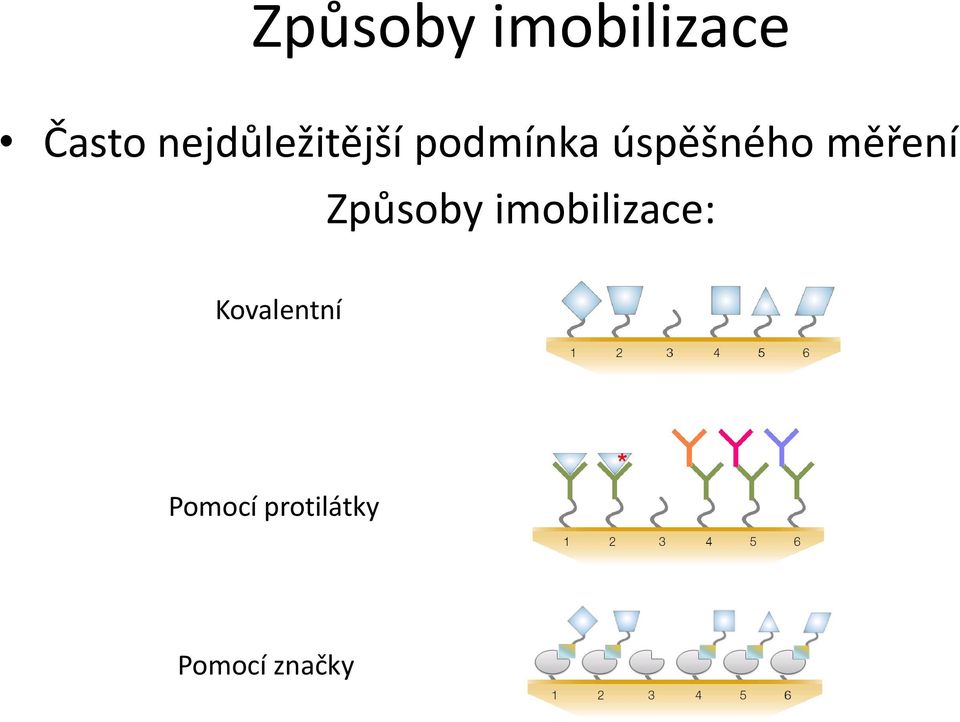

14 Způsoby imobilizace Často nejdůležitější podmínka úspěšného měření Způsoby imobilizace: Kovalentní Pomocí protilátky Pomocí značky

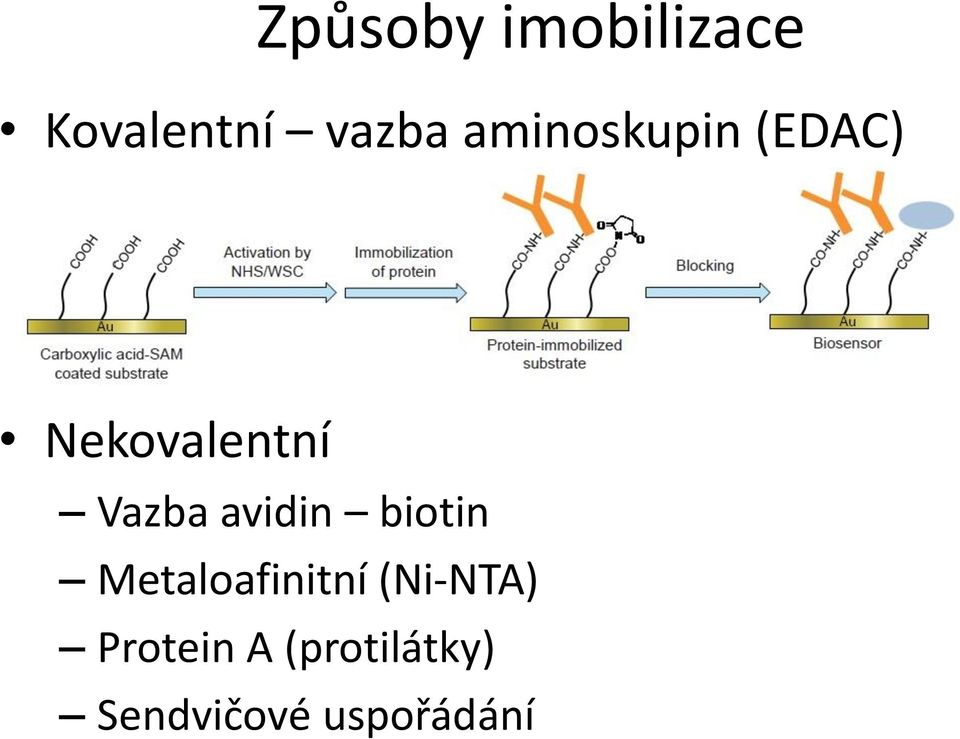

15 Způsoby imobilizace Kovalentní vazba aminoskupin (EDAC) Nekovalentní Vazba avidin biotin Metaloafinitní (Ni-NTA) Protein A (protilátky) Sendvičové uspořádání

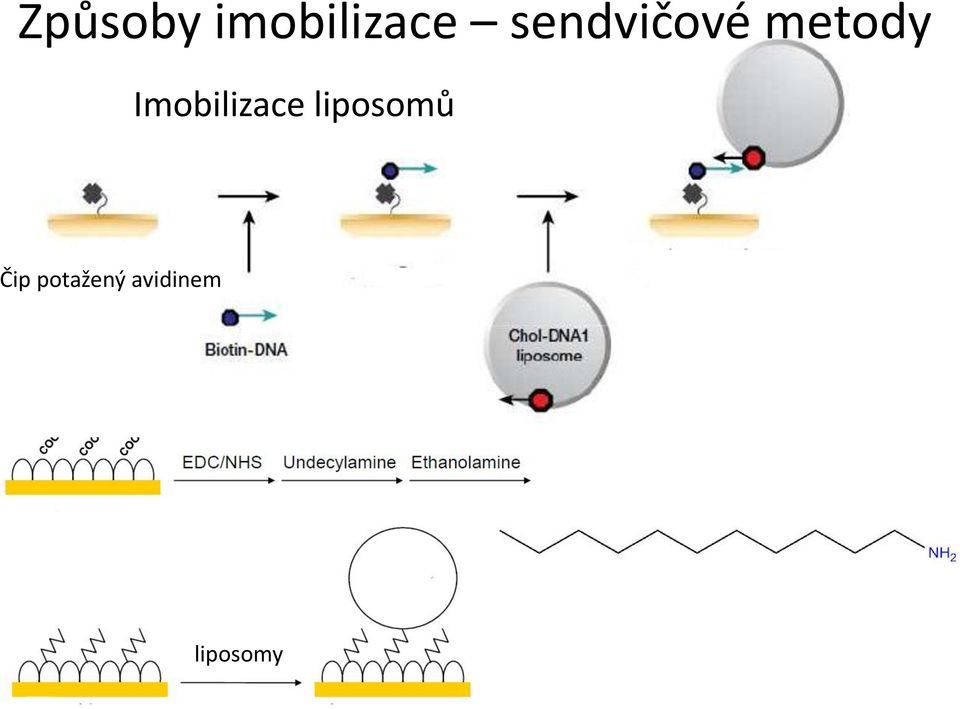

16 Způsoby imobilizace sendvičové metody Imobilizace liposomů Čip potažený avidinem liposomy

17 Postup imobilizace Příprava čipu (conditioning) Oplach povrchu čipu SDS, NaOH, HCl Aktivace povrchu čipu EDAC, Ni 2+ Vazba ligandu Deaktivace Stabilizace

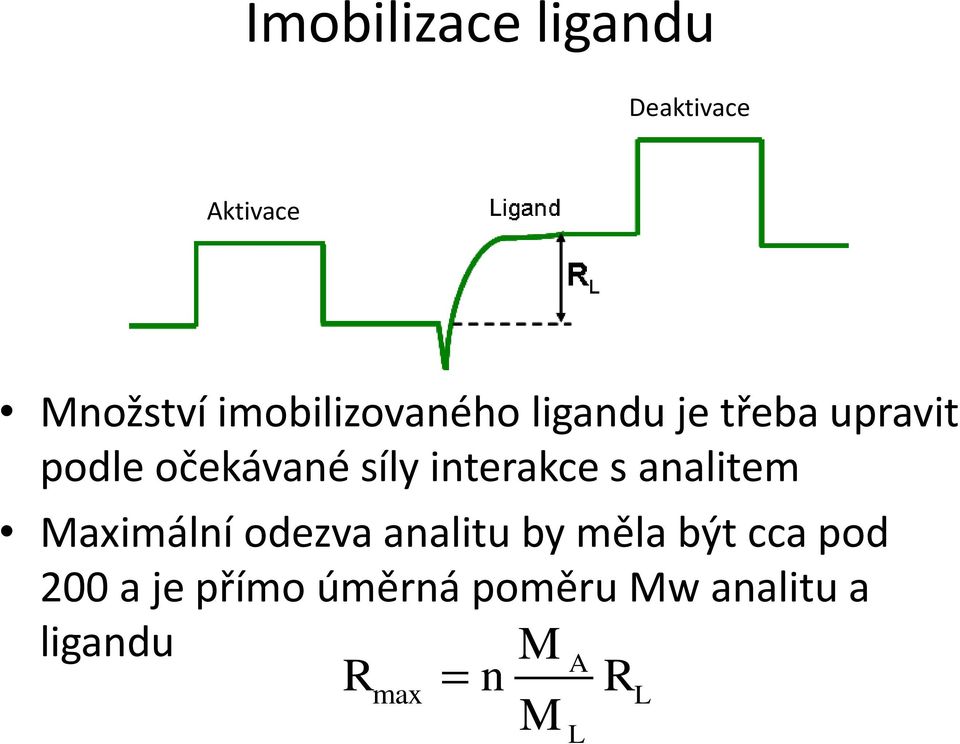

18 Imobilizace ligandu Deaktivace Aktivace Množství imobilizovaného ligandu je třeba upravit podle očekávané síly interakce s analitem Maximální odezva analitu by měla být cca pod 200 a je přímo úměrná poměru Mw analitu a ligandu M A Rmax n RL M L

síly interakce s analitem Maximální odezva analitu by měla

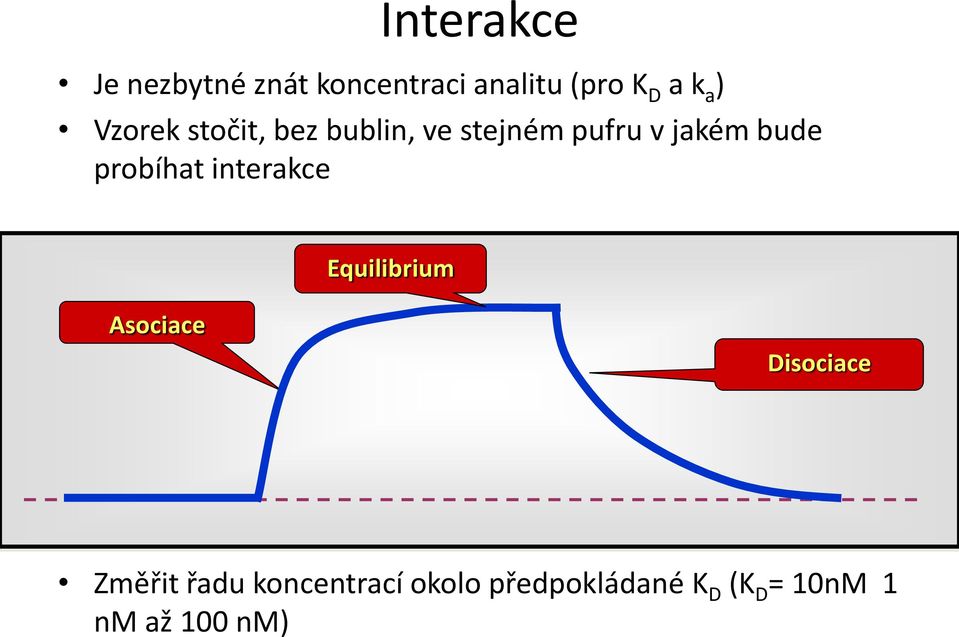

19 Interakce Je nezbytné znát koncentraci analitu (pro K D a k a ) Vzorek stočit, bez bublin, ve stejném pufru v jakém bude probíhat interakce Equilibrium Asociace Disociace Změřit řadu koncentrací okolo předpokládané K D (K D = 10nM 1 nm až 100 nm)

probíhat interakce Equilibrium Asociace Disociace Změřit řadu

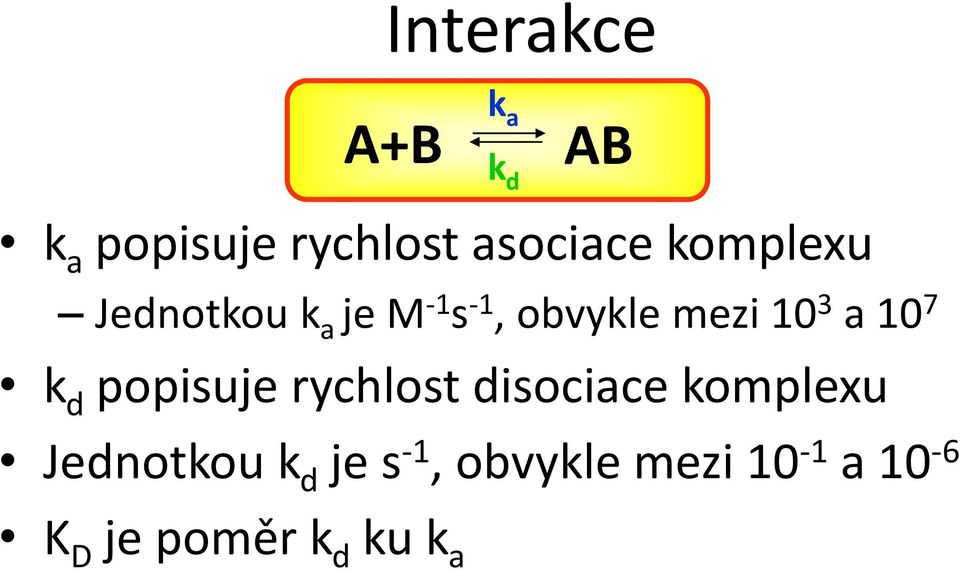

20 Interakce A+B k a k d AB k a popisuje rychlost asociace komplexu Jednotkou k a je M -1 s -1, obvykle mezi 10 3 a 10 7 k d popisuje rychlost disociace komplexu Jednotkou k d je s -1, obvykle mezi 10-1 a 10-6 K D je poměr k d ku k a

10 7 k d popisuje rychlost disociace komplexu Jednotkou k

21 Kinetika interakce d[ab]/dt=k a [A] t [B] t -k d [AB] t Během asociace: [A] = konstantní [B] = [B] max [AB]t V rovnovážném stavu: d[ab]/dt=0 k a [A] eq [B] eq =k d [AB] eq [AB] eq = Disociace - [A]=0 [AB] t = [A][B] max [A]+K D [AB] 0 e -k dt

22 Response, RU Response, RU Response, RU Asociace (+ rovnovážný stav) Délka nástřiku (+ průtok) time, seconds time, seconds time, seconds krátká optimální Zbytečně dlouhá Koncentrace analitu nízká optimální příliš vysoká

23 Disociace Interakce se stejným K D mohou mít odlišnou sílu vazby jinou k d K D =1x10-6 [M] k a =1x10 2 (1/Ms); k d =1x10-4 (1/s) k a =1x10 5 (1/Ms); k d =1x10-1 (1/s)

24 Referencování Odečtení referenčního měření je nezbytné pro odstranění vlivu následujících jevů: Změna refrakčního lomu pufru (bulk effect) Baseline drift Odmývání ligandu z povrchu čipu Nespecifická vazba analitu na čip Reference povrchu a pufru Pufr bez analitu Povrch bez ligandu

25 RU RU Referenční povrch Měřicí dráha bez navázaného ligandu: vliv pufru Původní data čas Referencovaná data čas

26 RU RU Referenční povrch Reference na tzv. interspot Využití všech 6 kanálů Nemusí být stejný povrch Původní data čas Referencovaná data čas

27 RU RU Referenční mobilní fáze Mobilní fáze bez analitu na povrchu s ligandem Odstraňuje baseline drift Paraelně nebo před/po měření Již referencováno na povrch Čas Dvojitě referencováno Čas

28 Referenční mobilní fáze sec sec Pouze pufr Odmývání ligandu z povrchu čipu

29 Zpracování výsledků Získaná data dosud nezpracovaná (6x6 experimentů)

30 Před vlastním zpracováním Odečtení reference Povrch bez ligadu Případně dvojitá reference Zarovnání v osách x a y na 0 Odstranění artefaktů Úzké prošvihy Bubliny v mobilní fázy

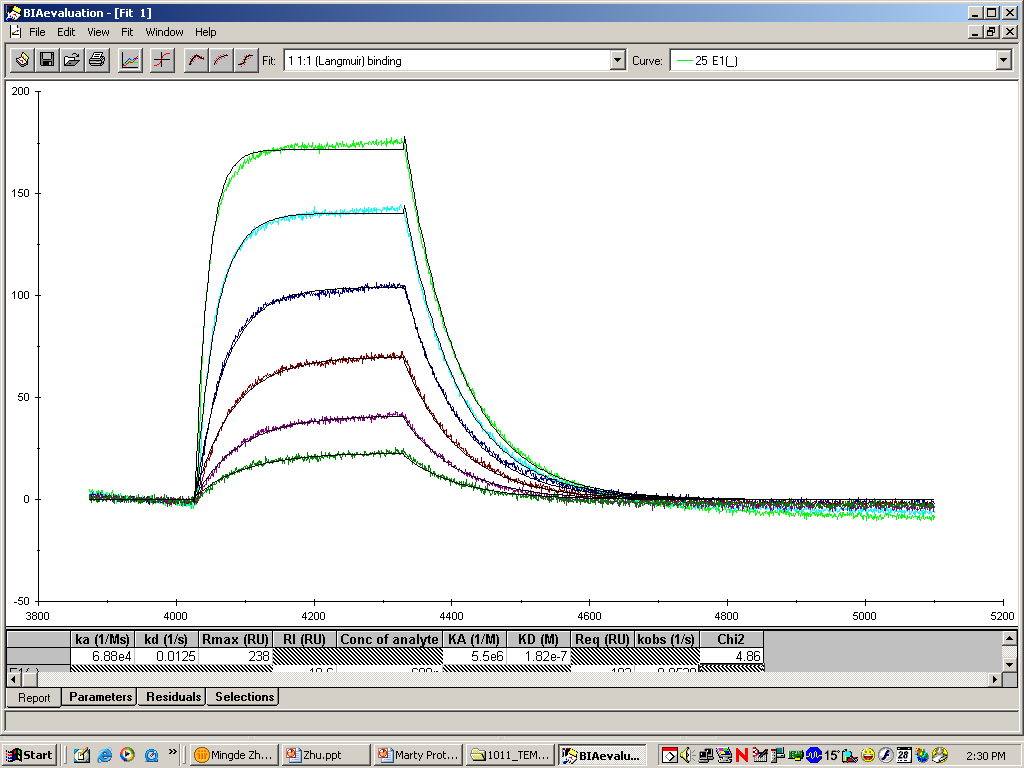

Analýza dat Zpracovaná data Analyzovaná data 200 150 100 ka=6.88x10 4 kd=0.0125 KA=5.5x10 6 KD=1.82x10-7 Chi 2 =4.

31 Analýza dat Zpracovaná data Analyzovaná data ka=6.88x10 4 kd= KA=5.5x10 6 KD=1.82x10-7 Chi 2 = Lineární regrese stavu ekvilibria, exponenciální ve fázích asociace a disociace K D je možné spočíst jak z ekvilibria tak z poměru k a a k d k a a k d se počítají z nerovnovážných stavů (asociace a disociace)

32 Req RU Analýza rovnovážného stavu Pro[A]>>K D R eq = R max time X X X X Různé koncentrace analytu Pro [A]<<KD R eq = X X [A]R max K D [A]

33 Proč k a a k d? analýza kinetiky Interakce se stejným K D mohou mít odlišnou sílu vazby jinou k d K D z kinetických dat a rovnovážného stavu by měla být stejná K D =1x10-6 [M] k a =1x10 2 (1/Ms); k d =1x10-4 (1/s) k a =1x10 5 (1/Ms); k d =1x10-1 (1/s)

34 Modely používané v analýze kinetiky vazby Langmuirův model: klasická interakce 1:1 Limitovaný přenosem hmoty: difuze analitu k ligandu je pomalejší než vlastní interakce Bivalentní analit: 2 (stejná) vazebná místa na analitu Heterogenní analit / ligand Langmuirův model s driftem baseliny

35 Hodnocení výsledků

38 Hodnocení výsledků Program vám vždy spočte nějakou hodnotu K D, ale je tato hodnota reálná? Vizuální kontrola proložení

39 Hodnocení výsledků Rozdíl oproti teoretickým hodnotám (residuals): co nejmenší a hlavně náhodně distribuované okolo 0

40 Hodnocení výsledků Chi 2 druhá mocnina průměru residuals. V případě ideálního průběhu křivky je rovna šumu (1-2 RU) Dobrý fit by měl vycházet s chi 2 max. 20 Pokud nemáte dobrou shodu experimentálních dat s modelem, potom výsledky fitování tímto modelem nemůžete použít!

41 Regenerace čipu Pouze u některých typů nekovalentní vazby Nejčastěji NTA čipy odmytí iontů pomocí EDTA Destruktivní kompletní očištění čipu až na zlatou vrstvu/sklo a vytvoření nového povrchu (externě, např. Ústav fotoniky a elektroniky AV ČR)

42 Příklady použití Inhibitory enzymu Farmaceutické využití Ligand protein (vazba aminoskupin, his-tag) Protein lipidová částice Imobilizace liposomů na čip pomocí lipidové kotvy Charakterizace protilátek Afinita vůči antigenu, specifita Ligand protilátka (vazba aminoskupin, protein A) Protein protein interakce Interakce protein nukleová kyselina

43 Příklad: interakce protilátka-antigen Interleukin-2 + příslušná protilátka Biorad Protilátka imobilizována pomocí vazby aminoskupin

44 Příklad: interakce protilátka-antigen M-PMV matrixový protein + protilátka antihis-tag Protilátka imobilizována pomocí vazby aminoskupin

45 ProteOn XPR36 návštěva přístroje pumpy Čip Autosampler Zásobník pufrů Oplach jehel
