1 Rolovací vrata a rolovací mříže Montážní údaje: stav

2 Použité zkratky B U = Šířka ocelové kostry DHV = Ztráta výšky průjezdu ET DMS = Minimální hloubka instalace pro vrata s DMS ET KNH = Minimální hloubka instalace pro pohon s nouzovým ručním řetězem ET = Minimální hloubka instalace pro pohon a konzoly ET SSG = Hloubka instalace pro systém SSG ET WPS = Hloubka instalace pro konzolu WPS ET ZAK-XL = Hloubka instalace pro pohon a konzoly u systému ZAK -XL EZS = Zajištění proti vtažení F = Šířka dorazu, strana záchytného zařízení F horiz = Horizontální síla v upevňovacím bodu F PV = Šířka dorazu na straně záchytného zařízení pro obložení pancíře F res = Výsledná síla v upevňovacím bodu F vert = Vertikální síla v upevňovacím bodu F ZAK-XL = Šířka dorazu, strana záchytného zařízení se systémem ZAK -XL FS = Šířka dorazu, vodicí kolejnice K = Šířka dorazu, konzola KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná L = Šířka dorazu, strana ložiska L AR = Šířka dorazu, strana ložiska u dorazových trubek L PV = Šířka dorazu na straně ložiska pro obložení pancíře L WFK = Šířka dorazu WFK LDB = Světlá šířka průchodu / průjezdu LDH = Světlá výška průchodu / průjezdu M PV = Šířka dorazu na straně motoru pro obložení pancíře MK = Šířka dorazu, strana motoru pro řetězové pohony MK ZAK-XL = Šířka dorazu, strana motoru pro řetězové pohony se systémem ZAK -XL MR = Šířka dorazu, strana motoru pro trubkové pohony MS = Šířka dorazu, strana motoru pro nástrčné pohony MS AR = Šířka dorazu, strana motoru pro nástrčné pohony u dorazových trubek MS DMS = Šířka dorazu, strana motoru pro nástrčné pohony s DMS MS KNH = Šířka dorazu, strana motoru pro nástrčné pohony s nouzovým ručním řetězem OFF = OFF PS = Potřeba místa na boku RAM = Vnější rozměr rámu S = Potřebný prostor u překladu S B = Výška clony překladu S Dreh = Potřebný prostor u překladu pro vrata s otočným bočním dílem S FF = Potřebný prostor u překladu pro vrata s pevným polem SKS = Zajištění před zavírací hranou S PV = Potřebný prostor u překladu pro vrata s obložením pancíře S SBP = Potřebný prostor u překladu pro vrata s šikmým podlahovým profilem S SSG = Potřebný prostor u překladu pro vratové zařízení se systémem SSG S TES = Potřebný prostor u překladu pro vrata s TES S WPS = Potřebný prostor u překladu pro vrata s WPS S ZAK = Potřebný prostor u překladu pro vrata s volitelným systémem ZAK S ZAK-XL = Potřebný prostor u překladu pro vrata s volitelným systémem ZAK -XL UB = Spodní hrana, aktivace V O = Možné výškové posunutí nahoru k ideálnímu upevňovacímu bodu V U = Možné výškové posunutí dolů k ideálnímu upevňovacímu bodu WLK = Třída odolnosti proti větru dle EN X L / F = Horizontální rozměr upevnění konzol na straně ložiska / na straně záchytného zařízení X M = Horizontální rozměr upevnění konzol na straně motoru Y L / F = Vertikální rozměr upevnění konzol na straně ložiska / na straně záchytného zařízení Y M = Vertikální rozměr upevnění konzoly, strana motoru ZAK = Nuceně vedená rolovací konzola Šíření a rozmnožování tohoto dokumentu, zužitkování a sdělování jeho obsahu je zakázáno, pokud není výslovně povoleno. Jednání v rozporu s tímto ustanovením zavazuje k náhradě škody. Všechna práva pro případ zápisu patentu, užitného vzoru nebo průmyslového vzoru vyhrazena. Změny vyhrazeny. Všechny rozměry v tomto dokumentu jsou minimální údaje v [mm] a směrné hodnoty (V případě potřeby si vyžádejte přesné hodnoty u Hörmann KG Dissen). 2 Montážní údaje: Rolovací vrata a rolovací mříže /

3 Obsah Téma Strana Téma Strana Použité zkratky 2 Obsah 3 Přehled profilů 4 Uspořádání oken a ventilačních mříží 6 Prostor pro montáž řídicích jednotek / údaje pohonu 7 Potřeba místa za překladem 8 Místo upevnění konzoly / montáž do otvoru s dorazovými trubkami 10 Navařovací desky / zámky bránící vloupání 11 Ochrana proti vsunutí ruky TES 12 Obložení pancíře / ochrana proti vsunutí ruky ES-PV 13 Šikmý podlahový profil 14 Rolovací vrata SB / rolovací mříže SB Potřeba místa 16 Tabulka směrných hodnot / vodicí kolejnice / těsnění překladu / konzola / maximální zátěž v upevňovacím bodě 17 Způsoby manipulace 18 Ochrana proti vsunutí ruky PVSB / ztráta výšky průjezdu 19 Rolovací vrata TGT / rolovací mříže TGT Potřeba místa 20 Tabulka směrných hodnot / vodicí kolejnice / těsnění překladu / konzola / maximální zátěž v upevňovacím bodě / ztráta výšky průjezdu 21 Rolovací mříž basic Potřeba místa, nástrčný pohon 22 Potřeba místa, trubkový pohon 23 Vodicí kolejnice 24 Standardní konzoly, maximální zátěže 25 Tabulky směrných hodnot 26 Potřeba místa, rolovací vrata classic Nástrčný pohon 28 Řetězový pohon 29 Trubkový pohon 30 Tabulka směrných hodnot Rolovací vrata classic s nástrčným pohonem 52 HR 120 A 52 HR 120 S 54 HR 120 aero 56 Decotherm S 58 Decotherm A 60 HR 116 A 62 Rolovací vrata classic s řetězovým pohonem 64 HR 120 A 64 HR 120 S 66 HR 120 aero 68 Decotherm S 70 HR 116 A 72 Rolovací vrata classic s trubkovým pohonem 74 HR 120 A 74 HR 120 S 76 HR 120 aero 78 Decotherm S 80 Decotherm A 82 HR 116 A 83 Rolovací mříž classic s nástrčným pohonem 84 HG-A 84 HG-V 86 HG-S 88 Rolovací mříž classic s řetězovým pohonem 90 HG-V 90 HG-S 92 Rolovací mříže classic s trubkovým pohonem 94 HG-A 94 HG-V 96 HG-S 98 Potřeba místa, rolovací mříž classic Nástrčný pohon 31 Řetězový pohon 32 Trubkový pohon 33 Potřeba místa, rolovací vrata classic / rolovací mříže classic Řetězový pohon a systém ZAK -XL 34 DMS 35 Stojanová konzola 36 Konzoly BT 37 Stěnové přírubové ložisko 38 Vedlejší dveře s horní lištou 40 Otočný boční díl 41 Systém SSG, parkovací poloha za otvorem 42 Systém SSG, parkovací poloha v otvoru 43 WPS 44 Rolovací vrata classic / rolovací mříže classic Upevnění vodicích kolejnic FS 73 S / E 46 Upevnění vodicích kolejnic FS 98 S 47 Standardní konzoly 48 Maximální zátěže v upevňovacím bodu konzol 49 Prvky ochrany proti hluku 50 Těsnění překladu 51 Montážní údaje: Rolovací vrata a rolovací mříže /

4 Přehled profilů HR 120 Data profilu HR 120 HR 120 s oknem Materiál: HR 120 A 1,0 mm hliník HR 120 aero 1,0 mm hliník HR 120 S 1,0 mm ocel Výška profilu 119 mm Rozměry nástavby pro clony a výplně: 1. profil 119 mm každý další profil HR 120 A HR 120 aero HR 120 S 102,7 mm 102,7 mm 102,5 mm Hmotnost profilu / m 2 : HR 120 A cca 6 kg HR 120 aero cca 5,5 kg HR 120 S cca 15 kg Tepelná izolace - Třída stavebního materiálu A2 (DIN 4102) Upozornění pro HR 120 aero : Volný ventilační průřez cca 30 % plochy vrat Jako venkovní rolovací vrata se dodávají jen ve válcovaném provedení HR 120, venkovní rolovací vrata HR 120 aero HR 116 Data profilu HR 116 A HR 116, vnitřní a venkovní rolovací vrata HR 116 s oknem Materiál: 1,0 mm hliník Výška profilu 119 mm Rozměry nástavby pro clony a výplně: 1. profil 119 mm každý další profil 103,6 mm Hmotnost profilu / m 2 : ca. 10 kg Tepelná izolace U = 5,3 W/ (m² K) Třída stavebního materiálu B2 (DIN 4102) Volný ventilační průřez cca 2350 mm² na jednu větrací mříž HR 116 s ventilační mříží 4 Montážní údaje: Rolovací vrata a rolovací mříže /

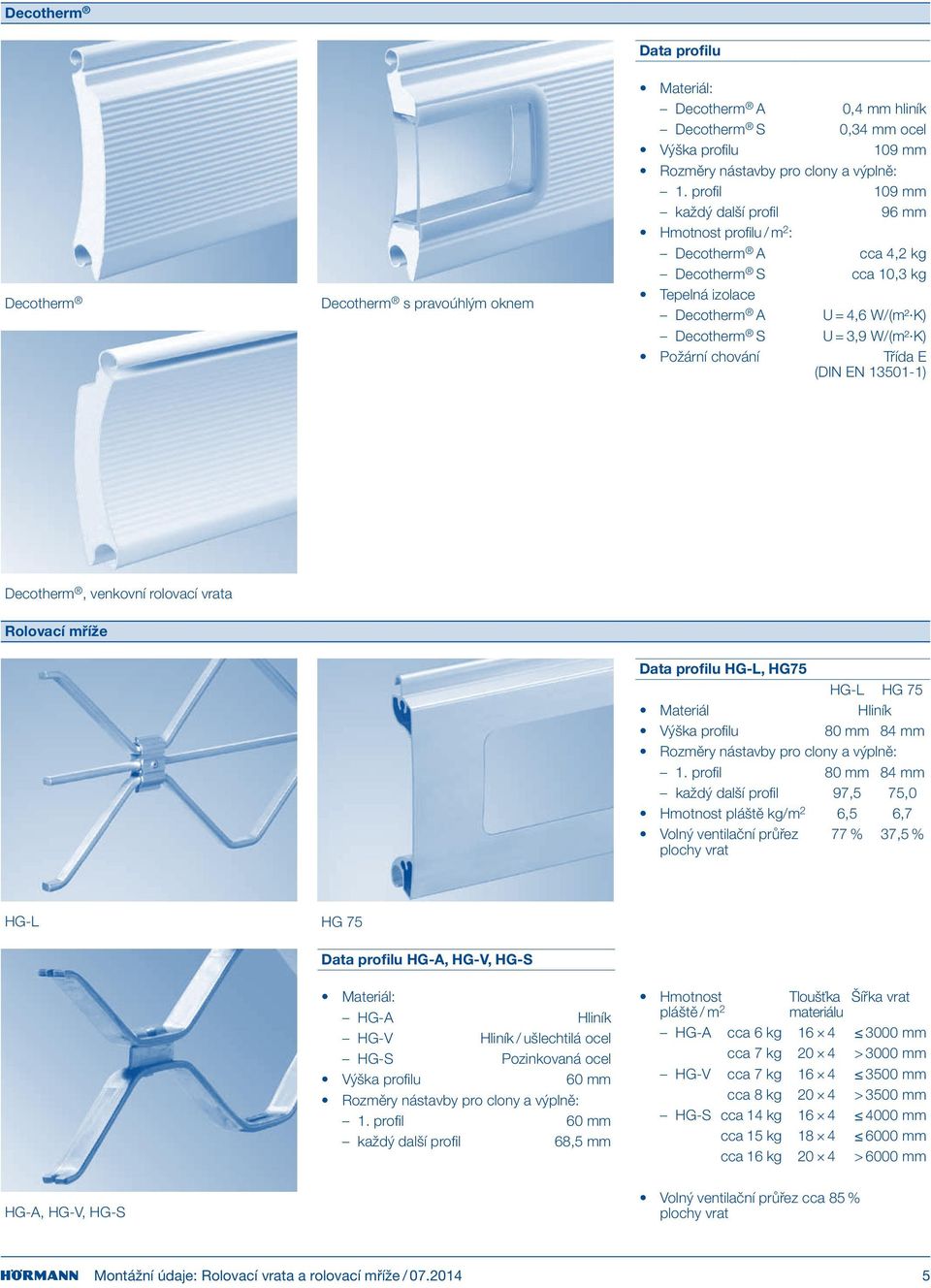

5 Decotherm Data profilu Decotherm Decotherm s pravoúhlým oknem Materiál: Decotherm A 0,4 mm hliník Decotherm S 0,34 mm ocel Výška profilu 109 mm Rozměry nástavby pro clony a výplně: 1. profil 109 mm každý další profil 96 mm Hmotnost profilu / m 2 : Decotherm A cca 4,2 kg Decotherm S cca 10,3 kg Tepelná izolace Decotherm A U = 4,6 W/(m² K) Decotherm S U = 3,9 W/(m² K) Požární chování Třída E (DIN EN ) Decotherm, venkovní rolovací vrata Rolovací mříže Data profilu HG-L, HG75 HG-L HG 75 Materiál Hliník Výška profilu 80 mm 84 mm Rozměry nástavby pro clony a výplně: 1. profil 80 mm 84 mm každý další profil 97,5 75,0 Hmotnost pláště kg/m 2 6,5 6,7 Volný ventilační průřez plochy vrat 77 % 37,5 % HG-L HG 75 Data profilu HG-A, HG-V, HG-S Materiál: HG-A Hliník HG-V Hliník / ušlechtilá ocel HG-S Pozinkovaná ocel Výška profilu 60 mm Rozměry nástavby pro clony a výplně: 1. profil 60 mm každý další profil 68,5 mm Hmotnost pláště / m 2 Tloušťka Šířka vrat materiálu HG-A cca 6 kg 16 4 mm cca 7 kg 20 4 > mm HG-V cca 7 kg mm cca 8 kg 20 4 > 3 mm HG-S cca 14 kg 16 4 mm cca 15 kg mm cca 16 kg 20 4 > 0 mm HG-A, HG-V, HG-S Volný ventilační průřez cca 85 % plochy vrat Montážní údaje: Rolovací vrata a rolovací mříže /

6 Uspořádání oken a ventilačních mříží HR 120 A / S Decotherm A / S HR 116 A Okno, provedení standard Okno, provedení standard Okno, provedení standard Maximálně 8 okenních profilů Maximálně 8 okenních profilů na jedny vrata Ne pro Decotherm A Maximální počet okenních profilů: Šířka vrat Počet okenních / větracích profilů všechny profily > max. 20 profilů > 0 max. 15 profilů > 0 max. 10 profilů > max. 5 profilů Provedení okna logistic Provedení okna logistic Provedení okna logistic 2 profily se 2 kusy okenních prvků vlevo a vpravo 2 profily se 2 kusy okenních prvků vlevo a vpravo 2 profily se 2 kusy okenních prvků vlevo a vpravo Ventilační profily HR 120 aero Větrací mříž Maximálně 8 ventilačních profilů na jedny vrata Uspořádání u vrat s větrnými háky na dotaz K dodání jen válcovaná, RAL 2 nebo RAL 6 Maximální počet profilů větracích mříží: Šířka vrat Počet okenních / větracích profilů všechny profily > max. 20 profilů > 0 max. 15 profilů > 0 max. 10 profilů > max. 5 profilů 6 Montážní údaje: Rolovací vrata a rolovací mříže /

7 Prostor pro montáž řídicích jednotek / údaje pohonu Prostor instalace řídicích jednotek 360, 445 R, B 455 R, 460 R 435 R Označení pohonu Točivý moment na výstupu Záchytný moment zkouška č. Nástrčné pohony WA S14 S18 S25 S25 WS S35 S42 S R S4 300 R S4 Nm Nm Otáčky navíjecí hřídele min Výkon motoru kw 0,40 0,55 0,85 0,75 0,85 1,10 1,10 0,25 0,25 Provozní napětí V / / / / / / Frekvence Hz / / 60 Jmenovitý proud motoru A 4,3 / 2,5 4,3 / 2,5 4,4 / 2,55 8,0 4,95 / 2,85 5,1 / 2,95 7,3 / 4,2 6,0 6,0 Rozsah teplot C 20 / / / / / / / / / +60 Hladina trvalého akustického taku db(a) < 70 < 70 < 70 < 70 < 70 < 70 < 70 < 70 < 70 Stupeň ochrany krytem IP Doba zapnutí motoru ED S3 60 % S3 60 % S3 60 % S3 40 % S3 60 % S3 60 % S3 60 % 1) 1) Řetězové pohony Trubkové pohony Označení pohonu K20 K30 K40 K40-4 R12 R18 R23 R30 Točivý moment na výstupu Nm Otáčky navíjecí hřídele min Výkon motoru kw 0,40 0,85 1,10 1,10 0,70 0,78 0,81 1,25 Provozní napětí V / / / / Frekvence Hz Jmenovitý proud motoru A 3,1 / 1,8 4,4 / 2,55 4,95 / 2,85 4,95 / 2,85 3,4 3,7 3,9 5,4 Rozsah teplot C 20 / / / / / / / / +50 Hladina trvalého akustického taku db(a) < 70 < 70 < 70 < 70 < 70 < 70 < 70 < 70 Stupeň ochrany krytem IP Doba zapnutí motoru ED S3 60 % S3 60 % S3 60 % S3 60 % KB 6 3) KB 6 3) KB 4 2) KB 4 2) 1) Maximální počet pohybů vrat: 10 za hodinu (rolovací vrata / rolovací mříže SB), 20 za hodinu (rolovací vrata / rolovací mříže TGT). 2) Krátkodobý provoz 4 min při teplotě okolí 20 C; maximální počet cyklů vrat: 2 za hodinu při teplotě okolí 20 C. Odlišné případy použití je nutné požadovat zvlášť. 3) Krátkodobý provoz 6 min při teplotě okolí 20 C; maximální počet cyklů vrat: 3 za hodinu při teplotě okolí 20 C. Odlišné případy použití je nutné požadovat zvlášť. Montážní údaje: Rolovací vrata a rolovací mříže /

8 Potřeba místa za překladem Vrata s nástrčným pohonem Nástrčný pohon se systémem ZAK Vrata s řetězovým pohonem ET ET ET MS S MS S ZAK MK S S = viz tabulky směrných hodnot S ZAK = S 80 mm S = viz tabulky směrných hodnot ET = viz tabulky směrných hodnot ET = viz tabulky směrných hodnot za příplatek pro rolovací vrata classic Standard u rolovacích mříží classic Nástrčný pohon s nouzovým ručním řetězem Nástrčný pohon s DMS Řetězový pohon se systémem ZAK -XL ET KNH ET DMS ET ZAK-XL MS KNH S MS DMS S MK ZAK-XL S ZAK-XL ET KNH = ET 70 mm ET DMS = min. 520 mm S ZAK-XL = S 80 mm pro všechna rolovací vrata MS KNH = MS MS DMS = MS mm = S 255 mm pro všechny rolovací mříže za příplatek nouzový ruční řetěz nemá vliv na šířky dorazu za příplatek pro rolovací vrata a rolovací mříže classic a rolovací mříže basic rolovací vrata classic se systémem ZAK jen do S25 ET ZAK-XL = min. 630 až max. 870 mm za příplatek pro rolovací vrata a rolovací mříže classic Všeobecné pokyny: Jsou-li odlišně od standardu požadovány větrné háky, zvyšuje se potřebný prostor u překladu až o 100 mm. Vyžádejte si prosím informace u Hörmann KG Dissen. Vyžádejte si prosím ET pro vrata se speciálními pohony u Hörmann KG Dissen. 8 Montážní údaje: Rolovací vrata a rolovací mříže /

9 Vrata s trubkovým pohonem Vrata s TES Vrata s obložením pancíře ET ET MR S MS S TES M PV S PV S = viz tabulky směrných hodnot S TES = S + max. 100 mm S PV = S + max. 150 mm ET = viz tabulky směrných hodnot ET = viz tabulky směrných hodnot Podrobnosti jsou uvedeny na straně 13 M PV = viz strana 13 Rolovací mříž s ovládáním se stisknutým a přidržovaným tlačítkem Rolovací mříž s impulsním řízením Vrata s clonou překladu ET S B S S S = viz tabulky směrných hodnot S = S + 40 mm u rolovacích mříží basic S B = Dbejte na rozměry nástavby profilů (viz str. 4 ) Vrata s WPS Vrata s otočným bočním dílem Vrata se systémem SSG ET WPS ET ET ET S WPS S Dreh S SSG ET = viz tabulky směrných hodnot S DREH = S + max. 200 mm S SSG = S + max. 350 mm ET WPS = viz strany ET = viz tabulky směrných hodnot S WPS = viz strany Montážní údaje: Rolovací vrata a rolovací mříže /

10 Místo upevnění konzoly / montáž do otvoru s dorazovými trubkami Místo upevnění konzoly V U V O Y L/F Y M V U V O X L/F X M Y M a Y L / F = Rozměry závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. X M X L / F X M X L / F V O V U Rolovací vrata / rolovací mříže SB FS 160 Pro všechny způsoby manipulace 96 / / Rolovací vrata / rolovací mříže TGT FS 160 Pro všechny způsoby manipulace 96 / / Rolovací mříže basic FS70 FS100 Nástrčný pohon Trubkový pohon Rolovací vrata / rolovací mříže classic FS73 FS98 Nástrčný pohon Řetězový pohon Trubkový pohon Montáž do otvoru s dorazovými trubkami L AR Světlá šířka otvoru budovy 5 (vzduch) Objednací rozměr: šířka vrat 5 (vzduch) MS AR X L/F X M Dostupné dorazové trubky Šířka bočních dorazů vyrobených s dorazovými trubkami musí být sestavena z rozměrů uvedených dorazových trubek L AR = Šířka dorazu, strana ložiska u dorazových trubek MS AR = Šířka dorazu, strana motoru pro nástrčné pohony u dorazových trubek X L / F = Horizontální rozměr upevnění konzol na straně ložiska / na straně záchytného zařízení X M = Horizontální rozměr upevnění konzol na straně motoru Montážní údaje: Rolovací vrata a rolovací mříže /

11 Navařovací desky / zámky bránící vloupání Navařovací desky Přivařovací desky u lehkých konstrukcí Přivařovací desky u ocelových konstrukcí B U = min. 60 Rolovací mříže basic Rolovací vrata classic, rolovací mříže classic B U B U 150 (FS 73) 175 (FS 98) B U B U 150 (FS 73) 175 (FS 98) Pro upevnění v lehkých konstrukcích je potřebná ocelová nosná kostra Přivařovací desky za příplatek Upevnění vodicích kolejnic s přivařitelnými spodními díly čelistí (viz str. 46/47) nebo navařovací desky pro čelisti Rolovací mříže basic 270 Rolovací vrata a rolovací mříže classic s nástrčným pohonem Rolovací vrata a rolovací mříže classic s řetězovým pohonem AK/LK 450 A/L Zámky bránící vloupání Posuvná zástrčka Elektromagnetické zamykání 350 Zámky bránící vloupání za příplatek Uzamykatelne podlahove profily nemaji vliv na prostor instalace Posuvná zástrčka a elektromagnetické uzamknutí ne pro rolovací mříže a venkovní rolovací vrata Poloha u posuvné zástrčky volitelně vlevo, vpravo nebo oboustranně Poloha u elektromagnetického uzamknutí vždy vlevo a vpravo (FS 73/98) 180 (FS 73) 205 (FS 98) Montážní údaje: Rolovací vrata a rolovací mříže /

12 S Ochrana proti vsunutí ruky TES Příklad montáže rolovacích vrat s nástrčným pohonem a systémem ZAK ET MS S TES Objednací rozměr: šířka vrat FS L KU FS objednací rozměr: výška vrat OFF Oblast použití: Vratová zařízení s impulsním řízením s objednacím rozměrem výšky vrat pod 2 mm. L = Šířka dorazu, strana ložiska MS = Šířka dorazu, strana motoru pro nástrčné pohony FS = Šířka dorazu, vodicí kolejnice KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná S = Potřebný prostor u překladu viz tabulky od strany 52 S TES = Potřebný prostor u překladu pro vrata s TES viz upozornění ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 52 OFF = Horní hrana hotové podlahy S TES = S + max. 100 Rozměry pro šířky dorazu viz: basic: od strany 22 classic: od strany 28 U vrat se systémem ZAK se zvyšují boční šířky dorazu: MS = MS + 5 mm L = L + 5 mm Nedodává se pro rolovací vrata / rolovací mříže SB a rolovací vrata / rolovací mříže TGT 12 Montážní údaje: Rolovací vrata a rolovací mříže /

13 M PV Obložení pancíře / ochrana proti vsunutí ruky ES-PV Příklad montáže rolovacích vrat classic s nástrčným pohonem S PV Objednací rozměr: šířka vrat S PV Ohnutí plechu dolů Ohnutí plechu nahoru L PV / F PV S PV = S +100 S PV = S +150 OFF Objednací rozměr: výška vrat Ochrana proti vsunutí ruky ES-PV Ochrana proti vsunutí ruky ES-PV Oblast použití: vratová zařízení s impulsním řízením s objednací výškou vrat pod 2 mm. Obložení pancíře M PV L PV / F PV max ) max. 300 min. MS / MR 1) min. L / F 350 2) 1) u vrat s nástrčným nebo trubkovým pohonem 2) u vrat s řetězovým pohonem F = Šířka dorazu, strana záchytného zařízení F PV = Šířka dorazu na straně záchytného zařízení pro obložení pancíře L = Šířka dorazu, strana ložiska L PV = Šířka dorazu na straně ložiska pro obložení pancíře M PV = Šířka dorazu na straně motoru pro obložení pancíře MR = Šířka dorazu, strana motoru pro trubkové pohony MS = Šířka dorazu, strana motoru pro nástrčné pohony OFF = Horní hrana hotové podlahy Obložení pancíře volitelně s ohnutím plechů nahoru nebo dolů u venkovních rolovacích vrat: Montáž řídicí jednotky a skříně SKS na zadní straně stěny dorazu Změna šířek profilů viz str. 4 s ochranou proti vsunutí ruky ES-PV se zmenšuje světlá výška průjezdu: u rolovacích vrat až o 80 mm u rolovacích mříží až o 150 mm V případě potřeby si přesné hodnoty vyžádejte u Hörmann KG Dissen. Nedodává se pro rolovací vrata / rolovací mříže SB a rolovací vrata / rolovací mříže TGT Montážní údaje: Rolovací vrata a rolovací mříže /

14 Šikmý podlahový profil Příklad montáže rolovací mříže basic s nástrčným pohonem Rozdílový rozměr S SBP Objednací rozměr: šířka vrat Objednací rozměr: výška vrat Oblast použití: Všechna rolovací vrata a rolovací mříže S = Potřebný prostor u překladu S SBP = Potřebný prostor u překladu pro vrata s šikmým podlahovým profilem Šikmý podlahový profil lze dodat v těchto variantách: jednostěnný (všechny typy vrat) dvoustěnný (Rolovací vrata classic a rolovací mříže basic / classic) 14 Montážní údaje: Rolovací vrata a rolovací mříže /

15 Šikmý podlahový profil Šikmý podlahový profil, jednostěnný Šířka vrat 0 mm Rozdílový rozměr max. 525 mm S SBP = S + rozdílový rozměr + 50 (brát v úvahu ztrátu výšky průjezdu u rolovacích vrat / rolovacích mříží SB a rolovacích vrat / rolovacích mříží TGT) lze kombinovat s uzamykatelným podlahovým profilem ABP1 a ABP2 Šikmý podlahový profil, jednostěnný - s čelním svarem Šířka vrat > 0 mm Rozdílový rozměr max. 525 mm S SBP = S + rozdílový rozměr + 50 lze kombinovat s uzamykatelným podlahovým profilem ABP1 a ABP2 Šikmý podlahový profil, dvoustěnný Pro všechny šířky vrat Rozdílový rozměr: min. 526 mm max mm S SBP = S + rozdílový rozměr Montážní údaje: Rolovací vrata a rolovací mříže /

16 Rolovací vrata SB / rolovací mříže SB Potřeba místa Příklad instalace se způsobem manipulace madlo ET S Objednací rozměr: šířka vrat PS UB Objednací rozměr: výška vrat OFF PS Způsob manipulace PS UB Madlo 165 Výška vrat + 75 mm Ruční řetězový pohon 165 Výška vrat 60 mm Elektrický pohon 165 Výška vrat 520 mm S = Potřebný prostor u překladu ET = Minimální hloubka instalace pro pohon a konzoly PS = Potřeba místa na boku UB = Spodní hrana aktivace OFF = Horní hrana hotové podlahy Způsob manipulace nemá vliv na následující hodnoty: boční potřeba místa PS potřebný prostor u překladu S dodávané velikosti vrat Pro vrata s výškou nad 3 mm doporučujeme jako způsob manipulace ruční řetězový pohon nebo elektrický pohon. Maximální počet okenních tyčí 4 tyče: šířka vrat 2000 mm 8 tyčí: šířka vrat > 2000 mm Minimální šířka vrat pro okenní profily činí 1200 mm. 16 Montážní údaje: Rolovací vrata a rolovací mříže /

17 Rolovací vrata SB / rolovací mříže SB Tabulka směrných hodnot / vodicí kolejnice / těsnění překladu / konzola / maximální zátěž v upevňovacím bodě Tabulka směrných hodnot Výška vrat * 527* * 432* HR 120 A HR 120 aero Decotherm A Decotherm S HG-L HG Potřebný prostor u překladu S se pro vrata s ochranou proti vsunutí ruky PVSB zvyšuje nejméně na 490 mm, viz str. 19. Potřebný prostor u překladu S se pro venkovní vrata s uzamykatelným podlahovým profilem ABP1 / 2 nebo SKS snižuje o 75 mm, viz str. 19. U určitých kombinací výbavy dochází ke ztrátám výšky průjezdu, viz str. 19. Hloubka instalace ET činí nejméně 356 mm u vrat s ručním řetězem 370 mm u vrat s elektrickým pohonem 620 mm u vrat s PVSB, viz str. 19 Potřebný prostor u překladu S a hloubka instalace ET nezávisí na šířce vrat nebo způsobu manipulace. Šířky vrat max. mm: HR 120 aero max. 0 mm: HR 120 A, Decotherm A, Decotherm S max. 0 mm: HG-L, HG 75 min mm: všechny pláště Výšky vrat: max. 3 mm: HG 75 max. mm: HR 120 aero max. 4 mm: HR 120 A, Decotherm A, Decotherm S, HG-L min mm: všechny pláště = S (potřebný prostor u překladu) 123 = ET (minimální hloubka instalace) * = jen HR 120 A Vodicí kolejnice FS 160 A Těsnění překladu SD2 / SD3 50 FS 160 A: Hliníkové vodicí kolejnice pro všechna rolovací vrata SB a rolovací mříže SB (SD2) 75 (SD3) Za příplatek za rolovací vrata SB SD2 pro šířky vrat 2 mm SD3 pro šířky vrat > 2 mm 105 Spodní hrana překladu 160 Konzola / maximální zátěž v upevňovacím bodu F horiz = 1100 N Minimální požadavky na těleso stavby F horiz = Horizontální síla v upevňovacím bodu F vert = Vertikální síla v upevňovacím bodu 140 F vert = N F horiz = 1100 N F vert = N Beton Třída pevnosti C 20 / 25 Tloušťka 140 mm Norma EN Ocel Třída pevnosti S235-JRG2 Tloušťka 5 mm Norma EN Zdivo Třída pevnosti kamene 12 / skupina malty II Tloušťka 240 mm Norma DIN Dřevo Jehličnaté dřevo: C24 / třída kvality II Tloušťka mm Norma DIN 1052 (EC5) Montážní údaje: Rolovací vrata a rolovací mříže /

18 Rolovací vrata SB / rolovací mříže SB Způsoby manipulace Způsoby manipulace Madlo Bez příplatku Po jednom madlu vpravo a vlevo na podlahovém profilu zevnitř Jedno madlo vlevo v podlahovém profilu zevně Ruční řetězový pohon Za příplatek Žádný vliv na PS S dodávané velikosti vrat Doporučeno pro vratová zařízení s výškou nad 3 mm Elektrický pohon Za příplatek Žádný vliv na PS S dodávané velikosti vrat Doporučeno pro vratová zařízení s výškou nad 3 mm U vratových zařízení s impulsním provozem a objednacím rozměrem výšky vrat pod 2 mm se musí použít ochrana proti vsunutí ruky PVSB. 18 Montážní údaje: Rolovací vrata a rolovací mříže /

19 Rolovací vrata SB / rolovací mříže SB Ochrana proti vsunutí ruky PVSB / ztráta výšky průjezdu Ochrana proti vsunutí ruky PVSB Ochrana proti vsunutí ruky PVSB, jednoduchý plechový kryt Za příplatek Ochrana proti vsunutí ruky PVSB s jednodílným plechovým krytem se používá pro: Rolovací vrata SB s výškou mm Rolovací mříže SB Ochrana proti vsunutí ruky PVSB s dvojdílným plechovým krytem se používá pro: Rolovací vrata SB s výškou > mm Ochrana proti vsunutí ruky PVSB nemá žádný vliv na PS. Potřebný prostor u překladu S činí nejméně: 490 mm pro PVSB s jednodílným plechovým krytem 545 mm pro PVSB s dvoudílným plechovým krytem Hloubka instalace ET činí nejméně: 620 mm pro PVSB s jednodílným plechovým krytem 700 mm pro PVSB s dvoudílným plechovým krytem Kombinace ochrany proti vsunutí ruky PVSB s uzamykatelným podlahovým profilem ABP 1 / 2 zmenšuje výšku průjezdu. Ochrana proti vsunutí ruky PVSB, dvoudílný plechový kryt Ztráta výšky průjezdu Příklad: vnitřní rolovací vrata DHV Příklad: venkovní rolovací vrata DHV Provedení Výbava Ztráta výšky průjezdu (DHV) Změna potřebného prostoru u překladu Vnitřní rolovací vrata PVSB + posuvná zástrčka 50 0 PVSB + ABP1 / PVSB + SKS 50 0 Šikmého podlahového profilu 50 + rozdílový rozměr 0 Šikmý podlahový profil + PVSB + posuvná rozdílový rozměr 0 zástrčka / ABP / SKS Venkovní rolovací vrata ABP1 / SKS Šikmého podlahového profilu 50 + rozdílový rozměr 0 Šikmý podlahový profil + ABP1 / rozdílový rozměr 0 Šikmý podlahový profil + SKS rozdílový rozměr 0 Montážní údaje: Rolovací vrata a rolovací mříže /

20 Rolovací vrata TGT / rolovací mříže TGT Potřeba místa Příklad instalace s ochranou proti vsunutí ruky PVTGT ET S Objednací rozměr: šířka vrat PS UB Objednací rozměr: výška vrat OFF PS Způsob manipulace PS UB Elektrický pohon 165 Výška vrat 520 mm S = Potřebný prostor u překladu ET = Minimální hloubka instalace pro pohon a konzoly PS = Potřeba místa na boku UB = Spodní hrana aktivace OFF = Horní hrana hotové podlahy Způsob manipulace nemá vliv na následující hodnoty: boční potřeba místa PS potřebný prostor u překladu S dodávané velikosti vrat Maximální počet okenních tyčí 4 tyče: šířka vrat 2000 mm 8 tyčí: šířka vrat > 2000 mm Minimální šířka vrat pro okenní profily činí 1200 mm. 20 Montážní údaje: Rolovací vrata a rolovací mříže /

21 Rolovací vrata TGT / rolovací mříže TGT Tabulka směrných hodnot / vodicí kolejnice / těsnění překladu / konzola / maximální zátěž v upevňovacím bodě / ztráta výšky průjezdu Tabulka směrných hodnot 123 Výška vrat Decotherm A Decotherm S = S (potřebný prostor u překladu) 123 = ET (minimální hloubka instalace) Vodicí kolejnice FS 160 A HG-L Potřebný prostor u překladu S se pro vrata s ochranou proti vsunutí ruky PVTGT zvyšuje na minimálně 380 mm: Decotherm A, Decotherm S minimálně 350 mm: HG-L Hloubka instalace ET činí pro vrata s ochranou proti vsunutí ruky PVTGT minimálně 620 mm: Decotherm A, Decotherm S minimálně mm: HG-L Potřebný prostor u překladu S a hloubka instalace ET nejsou závislé jen na šířce vrat. Šířky vrat pro všechny pláště max. 0 mm min mm Výšky vrat pro všechny pláště: max mm min mm Těsnění překladu SD2 / SD3 50 FS 160 A: Hliníkové vodicí kolejnice pro všechna rolovací vrata TGT a rolovací mříže TGT (SD2) 75 (SD3) Za příplatek za rolovací vrata TGT SD2 pro šířky vrat 2 mm SD3 pro šířky vrat > 2 mm 105 Spodní hrana překladu 160 Konzola / maximální zátěž v upevňovacím bodu F horiz = 1100 N Minimální požadavky na těleso stavby F horiz = Horizontální síla v upevňovacím bodu F vert = Vertikální síla v upevňovacím bodu 140 F vert = N F horiz = 1100 N F vert = N Beton Třída pevnosti C 20 / 25 Tloušťka 140 mm Norma EN Ocel Třída pevnosti S235-JRG2 Tloušťka 5 mm Norma EN Zdivo Třída pevnosti kamene 12 / skupina malty II Tloušťka 240 mm Norma DIN Dřevo Jehličnaté dřevo: C24 / třída kvality II Tloušťka mm Norma DIN 1052 (EC5) Ztráta výšky průjezdu Příklad DHV Provedení Výbava Ztráta výšky průjezdu (DHV) Změna potřebného prostoru u překladu Vnitřní rolovací ABP vrata / venkovní Šikmého podlahového rolovací vrata profilu 50 + rozdílový rozměr 0 Šikmý podlahový profil + ABP rozdílový rozměr 0 Montážní údaje: Rolovací vrata a rolovací mříže /

22 Rolovací mříže basic Potřeba místa, nástrčný pohon ET MS S Objednací rozměr: šířka vrat L FS KU FS Objednací rozměr: výška vrat OFF L MS FS KU L MS FS KU Vodicí kolejnice FS 70 Šířka vrat do 0 Vodicí kolejnice FS 100 Šířka vrat nad ) ) 110 1) 140 1) 120 2) U provedení s SKS se potřebný prostor u překladu zvyšuje o 40 mm (S = S + 40 mm). Je-li prostor u překladu příliš malý, zmenší se odpovídajícím způsobem výška průjezdu. Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích mříží se strana pohonu určuje zvenku. 1) Se stěnovým přírubovým ložiskem 2) Se stěnovým přírubovým ložiskem a vodicí kolejnicí s dorazovou trubkou 3) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. L = Šířka dorazu, strana ložiska S = Potřebný prostor u překladu viz tabulky od strany 26 MS = Šířka dorazu, strana motoru pro nástrčné pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 26 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná 22 Montážní údaje: Rolovací vrata a rolovací mříže /

23 Rolovací mříže basic Potřeba místa, trubkový pohon ET MR S Objednací rozměr: šířka vrat F FS KU Objednací rozměr: výška vrat OFF Boční montáž na stěnu Záchytné zařízení Trubkový pohon FS F horiz = 2 x 0,4 kn F horiz = 2 x 1 kn F horiz = 2 x 0,4 kn F vert = 2 x 1 kn F vert = 4 x 0,5 kn F MR FS KU F MR FS KU Vodicí kolejnice FS 70 Šířka vrat do 0 Vodicí kolejnice FS 100 Šířka vrat nad ) ) 1) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. U provedení s SKS se potřebný prostor u překladu zvyšuje o 40 mm (S = S + 40 mm). Je-li prostor u překladu příliš malý, zmenší se odpovídajícím způsobem výška průjezdu. Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích mříží se strana pohonu určuje zvenku. Boční montáž na stěnu nemá vliv na šířky dorazu. F = Šířka dorazu, strana záchytného zařízení S = Potřebný prostor u překladu viz tabulky od strany 26 MR = Šířka dorazu, strana motoru pro trubkové pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 26 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná Montážní údaje: Rolovací vrata a rolovací mříže /

24 Rolovací mříže basic Vodicí kolejnice FS 70 A Hliníkové vodicí kolejnice pro rolovací mříže basic do šířky vrat 0 mm Maximální zátěž v upevňovacím bodu: tažná síla 1,5 kn Standardní Vnitřní rolovací mříže s EZS nebo navařovacími deskami Vnější rolovací mříže s SKS x x FS 100 A Hliníkové vodicí kolejnice pro rolovací mříže basic s šířkou vrat nad 0 mm Maximální zátěž v upevňovacím bodu: tažná síla 1,5 kn Standardní Vnitřní rolovací mříže s EZS nebo navařovacími deskami Vnější rolovací mříže s SKS x x Montážní údaje: Rolovací vrata a rolovací mříže /

25 Rolovací mříže basic Standardní konzoly, maximální zátěže Standardní konzoly Konzola 400 Konzola 475 Šířka uložení Montáž přímo na tělese stavby 120 Pro rolovací mříže basic: s nástrčným pohonem s trubkovým pohonem Ne výškově nastavitelný Maximální zátěže v upevňovacím bodu konzol 110 Konzola 400 Konzola 475 Minimální požadavky na těleso stavby F res = 2145 N F horiz = 1090 N 26 F res = 3 N F horiz = 1575 N Beton Třída pevnosti C 20 / 25 Tloušťka 140 mm Norma EN Ocel Třída pevnosti S235-JRG2 Tloušťka 5 mm Norma EN Zdivo Třída pevnosti kamene 12 / skupina malty II Tloušťka 240 mm Norma DIN Dřevo Jehličnaté dřevo: C24 / třída kvality II Tloušťka mm Norma DIN 1052 (EC5) Montážní údaje: Rolovací vrata a rolovací mříže /

26 26 Montážní údaje: Rolovací vrata a rolovací mříže / Nástrčným pohonem Výška vrat Šířka vrat Trubkový pohon Výška vrat Šířka vrat Všechny orientační hodnoty platí výhradně pro vrata ve standardním provedení bez SKS. U vrat s SKS se zvyšuje potřebný prostor u překladu: S = S + 40 mm. Rolovací mříže basic s nástrčným / trubkovým pohonem Tabulky směrných hodnot HG-L

27 Doba otevření [s] Pohon S S S S S S Doba otevření [s] Pohon 34 R30 32 R23 32 R18 31 R = S (potřebný prostor u překladu) 123 = ET (minimální hloubka instalace) Montážní údaje: Rolovací vrata a rolovací mříže /

28 S Potřeba místa, rolovací vrata classic Nástrčný pohon ET MS S Objednací rozměr: šířka vrat KU L Objednací rozměr: výška vrat OFF FS FS Využijte výhod systému ZAK O 80 mm menší potřebný prostor u překladu (S ZAK = S 80 mm) Značně menší otěr pláště vrat Lepší utěsnění u překladu Tišší chod vrat Jen 1 rám spodního dílu čelisti na vodicích kolejnicích L MS FS KU L MS FS KU Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem ) ) 275 1) 1) 295 1) 450 1) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích vrat se strana pohonu určuje zvenku. Systém ZAK nemá vliv na šířky dorazu. 1) Potřeba místa pro boční demontáž 2) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. L = Šířka dorazu, strana ložiska S = Potřebný prostor u překladu viz tabulky od strany 52 MS = Šířka dorazu, strana motoru pro nástrčné pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 52 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná 28 Montážní údaje: Rolovací vrata a rolovací mříže /

29 S Potřeba místa, rolovací vrata classic Řetězový pohon ET MK S Objednací rozměr: šířka vrat KU F Objednací rozměr: výška vrat OFF FS FS Využijte výhod systému ZAK -XL O 80 mm menší potřebný prostor u překladu (S ZAK-XL = S 80 mm) Značně menší otěr pláště vrat Lepší utěsnění u překladu Tišší chod vrat Jen 1 rám spodního dílu čelisti na vodicích kolejnicích Podrobnosti jsou uvedeny na straně 34 F MK FS KU F MK FS KU Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem ) ) 270 1) 370 1) 290 1) 390 1) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích vrat se strana pohonu určuje zvenku. 1) Potřeba místa pro boční demontáž 2) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. F = Šířka dorazu, strana záchytného zařízení S = Potřebný prostor u překladu viz tabulky od strany 64 MK = Šířka dorazu, strana motoru pro řetězové pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 64 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná Montážní údaje: Rolovací vrata a rolovací mříže /

30 S Potřeba místa, rolovací vrata classic Trubkový pohon ET MR S Objednací rozměr: šířka vrat F FS KU Objednací rozměry: výška OFF Boční montáž na stěnu Záchytné zařízení Trubkový pohon FS F horiz = 2 x 0,4 kn F horiz = 2 x 1 kn F vert = 2 x 1 kn F horiz = 2 x 0,4 kn F vert = 4 x 0,5 kn F MR FS KU F MR FS KU Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem ) ) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích vrat se strana pohonu určuje zvenku. Boční montáž na stěnu nemá vliv na šířky dorazu. 1) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. F = Šířka dorazu, strana záchytného zařízení S = Potřebný prostor u překladu viz tabulky od strany 74 MR = Šířka dorazu, strana motoru pro trubkové pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 74 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná 30 Montážní údaje: Rolovací vrata a rolovací mříže /

31 S Potřeba místa, rolovací mříž classic Nástrčný pohon ET MS S Objednací rozměr: šířka vrat KU L Objednací rozměry: výška OFF FS FS L MS FS KU L MS FS KU Vodicí kolejnice FS 73 HG-A a HG-V: Šířka vrat do HG-S: Šířka vrat do 0 Vodicí kolejnice FS 98 HG-A a HG-V: Šířka vrat nad HG-S: Šířka vrat nad ) ) 275 1) 1) 295 1) 450 1) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích mříží se strana pohonu určuje zvenku. Rolovací mříže classic s nástrčným pohonem jsou standardně vybaveny systémem ZAK. 1) Potřeba místa pro boční demontáž 2) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. L = Šířka dorazu, strana ložiska S = Potřebný prostor u překladu viz tabulky od strany 84 MS = Šířka dorazu, strana motoru pro nástrčné pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 84 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná Montážní údaje: Rolovací vrata a rolovací mříže /

32 S Potřeba místa, rolovací mříž classic Řetězový pohon ET MK S Objednací rozměr: šířka vrat KU F Objednací rozměr: výška vrat OFF FS FS Využijte výhod systému ZAK -XL O 255 mm menší potřebný prostor u překladu, Značně menší opotřebení závěsu rolovacích mříží Tišší chod vrat Jen 1 rám spodního dílu čelisti na vodicích kolejnicích Podrobnosti jsou uvedeny na straně 34 F MK FS KU F MK FS KU Vodicí kolejnice FS 73 HG-A a HG-V: Šířka vrat do HG-S: Šířka vrat do 0 Vodicí kolejnice FS 98 HG-A a HG-V: Šířka vrat nad HG-S: Šířka vrat nad ) ) 270 1) 370 1) 290 1) 390 1) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích mříží se strana pohonu určuje zvenku. 1) Potřeba místa pro boční demontáž 2) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. F = Šířka dorazu, strana záchytného zařízení S = Potřebný prostor u překladu viz tabulky od strany 90 MK = Šířka dorazu, strana motoru pro řetězové pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 90 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná 32 Montážní údaje: Rolovací vrata a rolovací mříže /

33 S Potřeba místa, rolovací mříž classic Trubkový pohon ET MR S Objednací rozměr: šířka vrat KU F Objednací rozměr: výška vrat OFF FS Boční montáž na stěnu Záchytné zařízení Trubkový pohon FS F horiz = 2 x 0,4 kn F horiz = 2 x 1 kn F vert = 2 x 1 kn F horiz = 2 x 0,4 kn F vert = 4 x 0,5 kn F MR FS KU F MR FS KU Vodicí kolejnice FS 73 HG-A a HG-V: Šířka vrat do HG-S: Šířka vrat do 0 Vodicí kolejnice FS 98 HG-A a HG-V: Šířka vrat nad HG-S: Šířka vrat nad ) ) Příklad instalace ukazuje uspořádání pohonu vpravo při pohledu zevnitř. Na přání je možné i uspořádání vlevo. U venkovních rolovacích mříží se strana pohonu určuje zvenku. Boční montáž na stěnu nemá vliv na šířky dorazu. 1) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. F = Šířka dorazu, strana záchytného zařízení S = Potřebný prostor u překladu viz tabulky od strany 94 MR = Šířka dorazu, strana motoru pro trubkové pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 94 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná Montážní údaje: Rolovací vrata a rolovací mříže /

34 S Potřeba místa, rolovací vrata classic / rolovací mříže classic Řetězový pohon a systém ZAK -XL MK ZAK-XL ET ZAK-XL S ZAK-XL Objednací rozměr: šířka vrat KU F ZAK-XL Objednací rozměr: výška vrat OFF FS FS Maximální zátěž v upevňovacích bodech F vert = 8150 N F horiz = 6250 N F horiz = 6250 N F ZAK-XL MK ZAK-XL FS KU F ZAK-XL MK ZAK-XL FS KU Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem ) ) 1) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. Systém ZAK -XL snižuje potřebný prostor u překladu: S ZAK-XL = S 80 mm u všech rolovacích vrat classic = S 255 mm u všech rolovacích mříží classic Hloubka instalace ET ZAK-XL leží v rozsahu mezi 630 mm a 870 mm. V případě potřeby si přesné hodnoty vyžádejte u Hörmann KG Dissen. Vratové zařízení musí vykazovat nejméně následující rozměry Šířka vrat 0 mm Výška vrat 3 mm F ZAK-XL = Šířka dorazu, strana záchytného zařízení se systémem ZAK -XL S = Potřebný prostor u překladu viz tabulky od strany 64 MK ZAK-XL = Šířka dorazu, strana motoru pro řetězové pohony se systémem ZAK -XL S ZAK-XL = Potřebný prostor u překladu pro vrata s volitelným systémem ZAK -XL FS = Šířka dorazu, vodicí kolejnice ET ZAK-XL = Hloubka instalace pro pohon a konzoly u systému ZAK -XL KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná OFF = Horní hrana hotové podlahy 34 Montážní údaje: Rolovací vrata a rolovací mříže /

35 S ET DMS Potřeba místa, rolovací vrata classic / rolovací mříže classic DMS Příklad instalace s nástrčným pohonem, strana pohonu vlevo L S Objednací rozměr: šířka vrat KU MS DMS Objednací rozměr: výška vrat OFF FS FS L MS DMS FS KU L MS DMS FS KU Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem ) ) 275 1) 530 1) 295 1) 1) 1) Potřeba místa pro boční demontáž 2) Rozměr závisí na velikosti vrat, vyžádejte si prosím u Hörmann KG Dissen. Příklad instalace ukazuje uspořádání pohonu vlevo při pohledu zevnitř. Na přání je možné i uspořádání vpravo. DMS použitelné u všech rolovacích vrat / mříží classic s nástrčným pohonem U vrat se systémem ZAK jen s typem nástrčného pohonu S25. Hloubka instalace ET DMS činí min. 520 mm až max. mm. V případě potřeby si přesné hodnoty vyžádejte u Hörmann KG Dissen. L = Šířka dorazu, strana ložiska S = Potřebný prostor u překladu viz tabulky od strany 52 MS DMS = Šířka dorazu, strana motoru pro nástrčné pohony s DMS ET DMS = Minimální hloubka instalace pro vrata s DMS FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy KU = Rozměr konzoly dole, strana ložiska a pohonu rozdílná Montážní údaje: Rolovací vrata a rolovací mříže /

36 Potřeba místa, rolovací vrata classic / rolovací mříže classic Stojanová konzola Příklad instalace, strana pohonu vpravo ET L S Objednací rozměr: šířka vrat MS FS OFF Objednací rozměr: výška vrat FS L MS FS L MS FS Vodicí kolejnice FS 73 Vodicí kolejnice FS 98 Šířka vrat do Vrata bez větrného háku Šířka vrat nad Vrata s větrným hákem ) 1) 295 1) 450 1) Stojanové konzoly mohou být použity u rolovacích vrat classic a rolovacích mříží classic s nástrčný pohonem nástrčným pohonem a systémem ZAK. Podrobnosti o konkrétním provedení si prosím vyžádejte u Hörmann KG Dissen. 1) Potřeba místa pro boční demontáž L = Šířka dorazu, strana ložiska S = Potřebný prostor u překladu viz tabulky od strany 52 MS = Šířka dorazu, strana motoru pro nástrčné pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 52 FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy 36 Montážní údaje: Rolovací vrata a rolovací mříže /

37 Potřeba místa, rolovací vrata classic / rolovací mříže classic Konzoly BT Příklad instalace s prodlouženou navíjecí hřídelí ET MS S Objednací rozměr: šířka vrat L objednací rozměr: výška vrat min. 400 u betonu FS FS OFF Maximální zátěž v upevňovacích bodech F horiz = 2 x kn F vert = 2 x 8630 kn L MS FS L MS FS Vodicí kolejnice FS 73 Vodicí kolejnice FS 98 Šířka vrat do Vrata bez větrného háku Šířka vrat nad Vrata s větrným hákem min min Konzoly BT mohou být použity u rolovacích vrat classic a rolovacích mříží classic s nástrčný pohonem nástrčným pohonem a systémem ZAK. L = Šířka dorazu, strana ložiska ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany 52 MS = Šířka dorazu, strana motoru pro nástrčné pohony OFF = Horní hrana hotové podlahy S = Potřebný prostor u překladu viz tabulky od strany 52 FS = Šířka dorazu, vodicí kolejnice Montážní údaje: Rolovací vrata a rolovací mříže /

38 S Potřeba místa, rolovací vrata classic / rolovací mříže classic Stěnové přírubové ložisko Maximální zátěž v upevňovacích bodech stěnového přírubového ložiska F vert = 2 x 1000 N F horiz = 2 x N ET MS F horiz = 2 x N F vert = 2 x 1000 N L S Objednací rozměr: šířka vrat Objednací rozměr: výška vrat OFF FS Upevnění s WFK Maximální zátěž v upevňovacích bodech F vert = N F horiz = 4 N L WFK F horiz = 4 N L L WFK MS FS L L WFK MS FS Vodicí kolejnice FS 73 Šířka vrat do Vrata bez větrného háku Vodicí kolejnice FS 98 Šířka vrat nad Vrata s větrným hákem 120 1) 145 1) ) 165 1) ) 160 3) 160 4) 180 3) 5) 215 2) 180 5) 235 2) 1) S pomocným rámem (bez větrného háku) 210 2) 2) Maximální hodnota bez prodloužení navíjecí hřídele 3) S dorazovou trubkou 4) Vodicí kolejnice s rámem a dorazovou trubkou (bez větrného háku) 5) Vodicí kolejnice se systém čelistí (u větrného háku) Stěnová přírubová ložiska lze použít jen u vratových zařízení s nástrčným pohonem. Stěnová přírubová ložiska nelze použít v kombinaci se systémem ZAK. U rolovacích mříží classic se stěnovým přírubovým ložiskem se zvyšuje potřebný prostor překladu: S = S mm Oboustranné využití konzoly WFK: Možné jen u vrat se stejným provedením a velikostí Potřeba místa mezi vraty: vrata s FS 73: 248 mm vrata s FS 98: 288 mm Dvojnásobná maximální zátěž v upevňovacích bodech L = Šířka dorazu, strana ložiska FS = Šířka dorazu, vodicí kolejnice OFF = Horní hrana hotové podlahy L WFK = Šířka dorazu WFK S = Potřebný prostor u překladu viz tabulky od strany 52 MS = Šířka dorazu, strana motoru pro nástrčné pohony ET = Minimální hloubka instalace pro pohon a konzoly viz tabulky od strany Montážní údaje: Rolovací vrata a rolovací mříže /
