ZÁVĚSNÝ SYSTÉM GTN II

Transkript

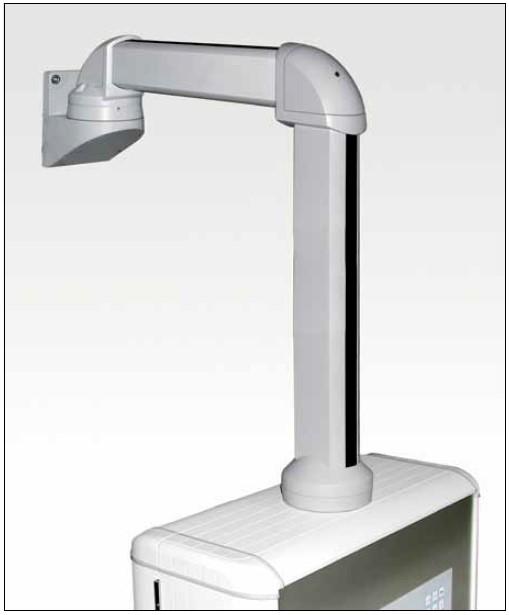

1 Designový hliníkový nosný systém. Uzavřený profil, nebo konstrukce profilu s volně přístupným kabelovým kanálem. Lze kombinovat se všemi skříněmi systému. Technické údaje Materiál: Nosný profil - DIN EN 573 EN AW-AlMgSi Komponenty - DIN EN 1706 EN AC-AlSi12 (Fe) Krycí profil - TPE Těsnění: CL (chloropren) a/nebo PU (polyuretan) Barva (prášková): Hliníkové části - RAL 7035 světle šedá Krycí profil - RAL 9005 uhlově černá Obsah dodávky: - individuální systémové komponenty - součástí jsou krytky kabelového kanálu a montážní materiál Krytí: IP 54 dle EN Volný kabelový průchod: Nosný profil otevřený mm Nosný profil uzavřený - průměr 51 mm Součásti systému - průměr 51 mm

2 Výrobní program Objednací číslo Hmotnost (g) Horní montážní kloub Horní montážní kloub, odlehčený * Horní montážní kloub (stropní montáž) Nástěnný závěs Nástěnný závěs, odlehčený * Nástěnný závěs (závěsný) Úhlová spojka Úhlová spojka GTN II / GTK Úhlová spojka GTN II / GTS Otočná spojka Otočná spojka GTN II-PRO Fixní spojka Otočná úhlová spojka Otočná úhlová spojka GTN II-PRO Mezičlen Z Mezičlen Z, odlehčený * Mezičlen S Mezičlen S, odlehčený * Podstavec na zem Otočný podstavec na zem s montážní deskou Otočný podstavec na zem Otočný podstavec na zem, odlehčený * Přírubový adaptér 15 O Sloupek, max. délka 2 m (délka dle požadavku) Adaptér pro ploché panely Náhradní krycí profil Instalační a seřizovací sada Naklápěcí adaptér Montážní deska (adaptér) GTN II-PRO * Může být použit pro řídící jednotky s nízkým zatížením (do 30kg/2m), nižší otočná síla. Hliníkový profil Nosný profil, RAL 7035 Otevřený profil Hmotnost (g) Uzavřený profil Hmotnost (g) Délka 0,5 m Délka 1 m Délka 2 m * Délka dle požadavku Eloxovaný hliníkový profil Délka 0,5 m Délka 1 m Délka 2 m * Délka dle požadavku

3 Max. statické zatížení Max. statické zatížení ZÁVĚSNÝ SYSTÉM GTN II Zátěžové diagramy GTN II bez mezičlenu GTN II s mezičlenem Uzavřený profil Otevřený profil Celková délka - vyložení Celková délka - vyložení Uzavřený profil -1.5 m vzdálenost mezi kloubem na stěně/zařízení a mezičlenem m vzdálenost mezi úhlovým kloubem nebo mezičlenem. Kompletní délka celé sestavy max. 2 m. Otevřený profil -1.0 m vzdálenost mezi kloubem na stěně/zařízení a mezičlenem -1.0 m vzdálenost mezi úhlovým kloubem nebo mezičlenem. Kompletní délka celé sestavy max. 2 m Svislé části systému je nutné započítat do celkového ztížení pákový efekt. Veškeré další informace dodáme na vyžádání. Je nepřípustné zatěžovat systém nad hodnoty omezené křivkami nosnosti. Povolené výsledné zatížení je součtem hmotností všech součástí systému (tj. nosný systém, komandér, kabeláž a uvnitř instalované zařízení). Výhody technické řešení Konzole pro zvýšení tuhosti Možnost seřízení v závislosti na zatížení

4 Horní montážní kloub Tlakově litý hliníkový odlitek. Pracovní rozsah natočení je Objednací číslo GTN II GTN II odlehčený Nástěnný závěs Pracovní rozsah natočení je Objednací číslo GTN II GTN II odlehčený GTN II závěsný Kabelový průchod

5 Úhlová spojka Tlakově litý hliníkový odlitek, úhel Objednací číslo: Úhlová spojka GTN II / GTK electronic Tlakově litý hliníkový odlitek, pevná montáž. Objednací číslo: Úhlová spojka GTN II / GTS Tlakově litý hliníkový odlitek, pevná montáž. Objednací číslo:

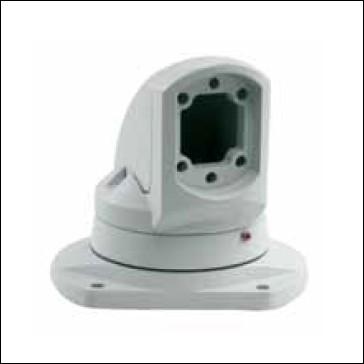

6 Otočná spojka Tlakově litý hliníkový odlitek. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Objednací číslo: hloubka Fixní spojka Objednací číslo: hloubka

7 Otočná spojka Tlakově litý hliníkový odlitek. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 320. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Objednací číslo: hloubka Mezičlen Pracovní rozsah natočení je Objednací číslo GTN II Z GTN II Z odlehčený GTN II S GTN II S odlehčený GTN II Z Kabelový průchod GTN II S

8 Otočná spojka GTN II-PRO Tlakově litý hliníkový odlitek s ocelovou vnitřní trubkou. Montáž spojky je pomocí příruby, montážní šrouby jsou viditelné. Pracovní rozsah natočení 330. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Bez stavitelných dorazů. Objednací číslo: Otočná úhlová spojka GTN II-PRO Kombinovaná úhlová otočná spojka s horizontálním výstupem. Montáž spojky je provedená zevnitř skříně, není vidět montážní šrouby. Pracovní rozsah natočení 320. Zajištění je možné v jakékoliv poloze pomocí ovládací páky. Bez stavitelných dorazů. Objednací číslo: Montážní deska (adaptér) GTN II-PRO Montážní deska pro spojení GTN II komponent se systémem Siemens Pro (není nutné používat pro přímé a úhlové spojky GTN II Pro). Objednací číslo:

9 Podstavec na zem Tlakově litý hliníkový odlitek pro montáž na zem nebo stěnu. Objednací číslo: Otočný podstavec na zem s montážní deskou Hliníkový odlitek s nastavitelnou polohou. Objednací číslo: Otočný podstavec na zem Hliníkový odlitek s nastavitelnou polohou. Objednací číslo:

10 Přírubový adaptér 15 O Hliníkový odlitek. Objednací číslo: Sloupek Ocelový lakovaný sloupek, max. délka 2 m, včetně montážní desky (adaptéru) GTN II pro horní montáž. Spodní montáž je za přírubu. Na spodní straně je přírubový výstup. Objednací číslo: (délka dle požadavku) Naklápěcí adaptér Objednací číslo:

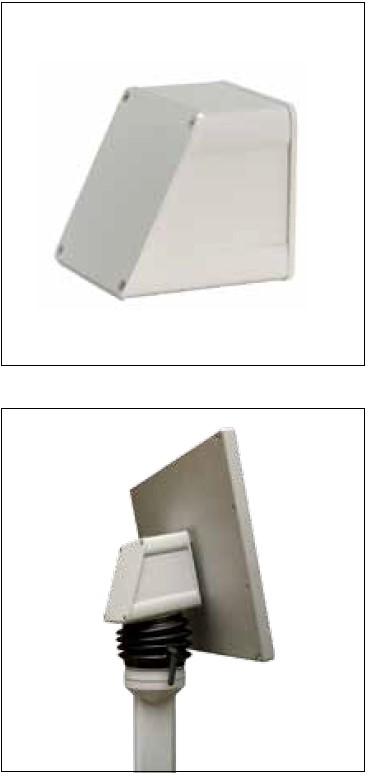

11 Hliníkový nosný profil Otevřený profil - integrovaný kabelový kanál, včetně černé krycí lišty. Objednací číslo: Viz. Výrobní program Otevřený profil Uzavřený profil Adaptér pro ploché panely Hliníkový profil pro zadní připojení systému GTN II na ploché panely. Objednací číslo:

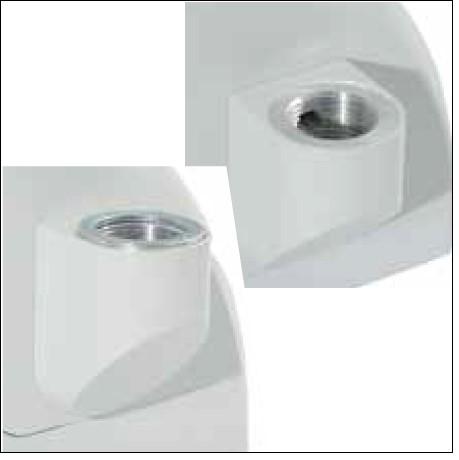

12 Adaptér pro připojení signálních sloupků Bez připojovací trubky. Objednací číslo Připojovací závit M 20 1,5mm M 22 1,5mm Adaptér pro připojení signálních sloupků Připojovací trubka Ø 25 mm. Objednací číslo L = 250 mm L = 150 mm
