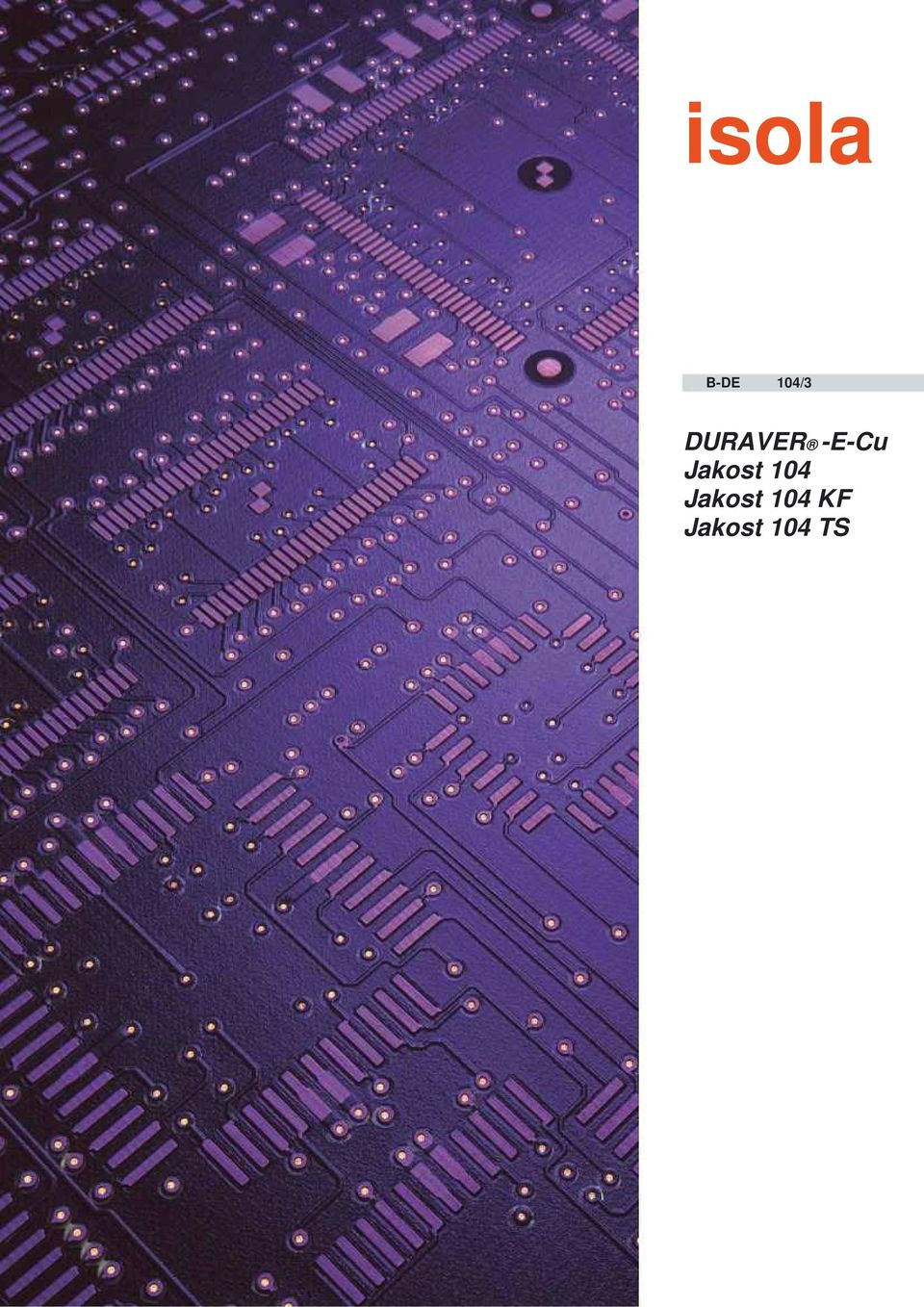

1 isola B-DE 104/3 DURAVER -E-Cu Jakost 104 Jakost 104 KF Jakost 104 TS

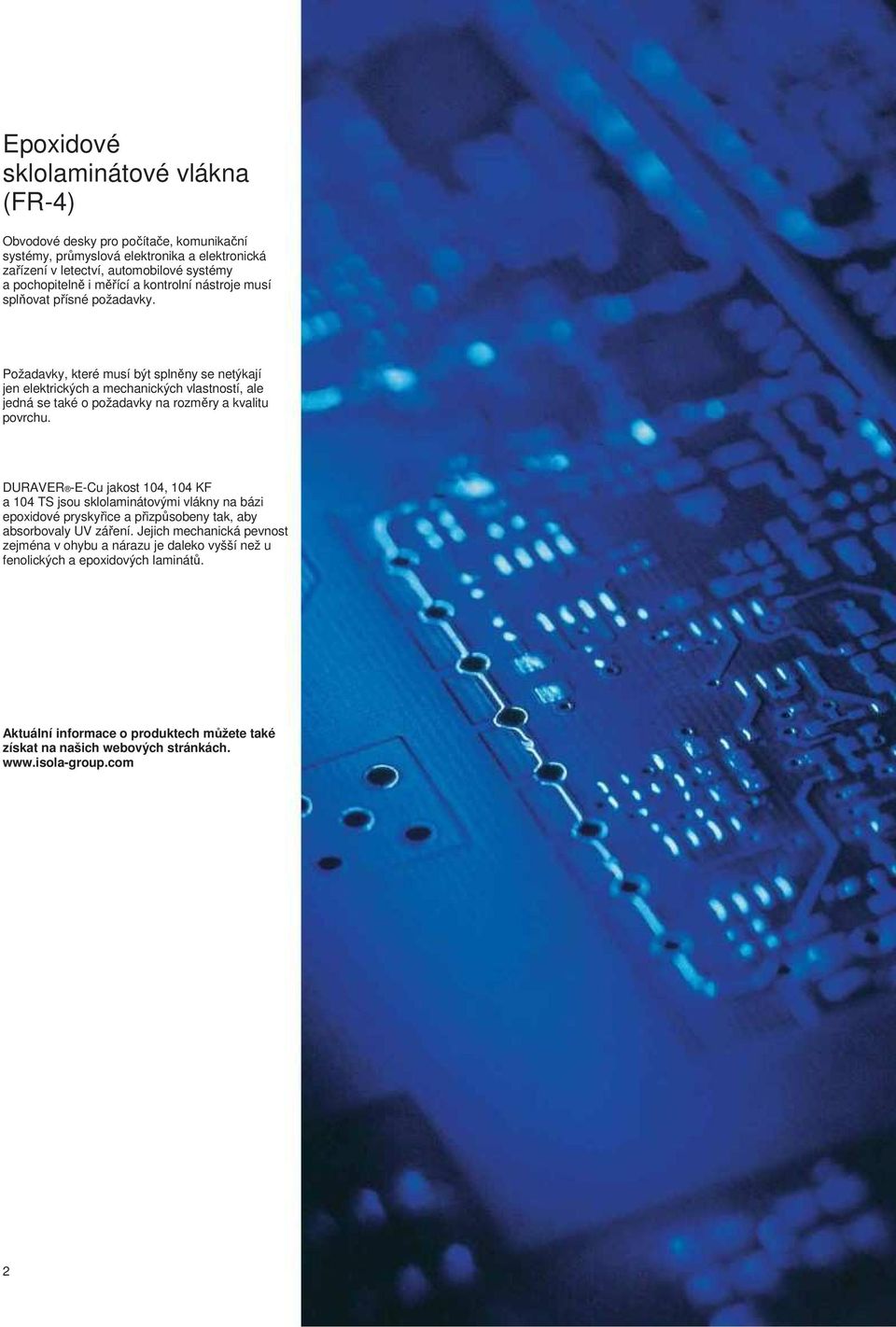

2 Epoxidové sklolaminátové vlákna (FR-4) Obvodové desky pro počítače, komunikační systémy, průmyslová elektronika a elektronická zařízení v letectví, automobilové systémy a pochopitelně i měřící a kontrolní nástroje musí splňovat přísné požadavky. Požadavky, které musí být splněny se netýkají jen elektrických a mechanických vlastností, ale jedná se také o požadavky na rozměry a kvalitu povrchu. DURAVER -E-Cu jakost 104, 104 KF a 104 TS jsou sklolaminátovými vlákny na bázi epoxidové pryskyřice a přizpůsobeny tak, aby absorbovaly UV záření. Jejich mechanická pevnost zejména v ohybu a nárazu je daleko vyšší než u fenolických a epoxidových laminátů. Aktuální informace o produktech můžete také získat na našich webových stránkách. 2

Požadavky, které musí být splněny se netýkají jen elektrických a mechanických vlastností, ale jedná se také o požadavky na rozměry a kvalitu povrchu.

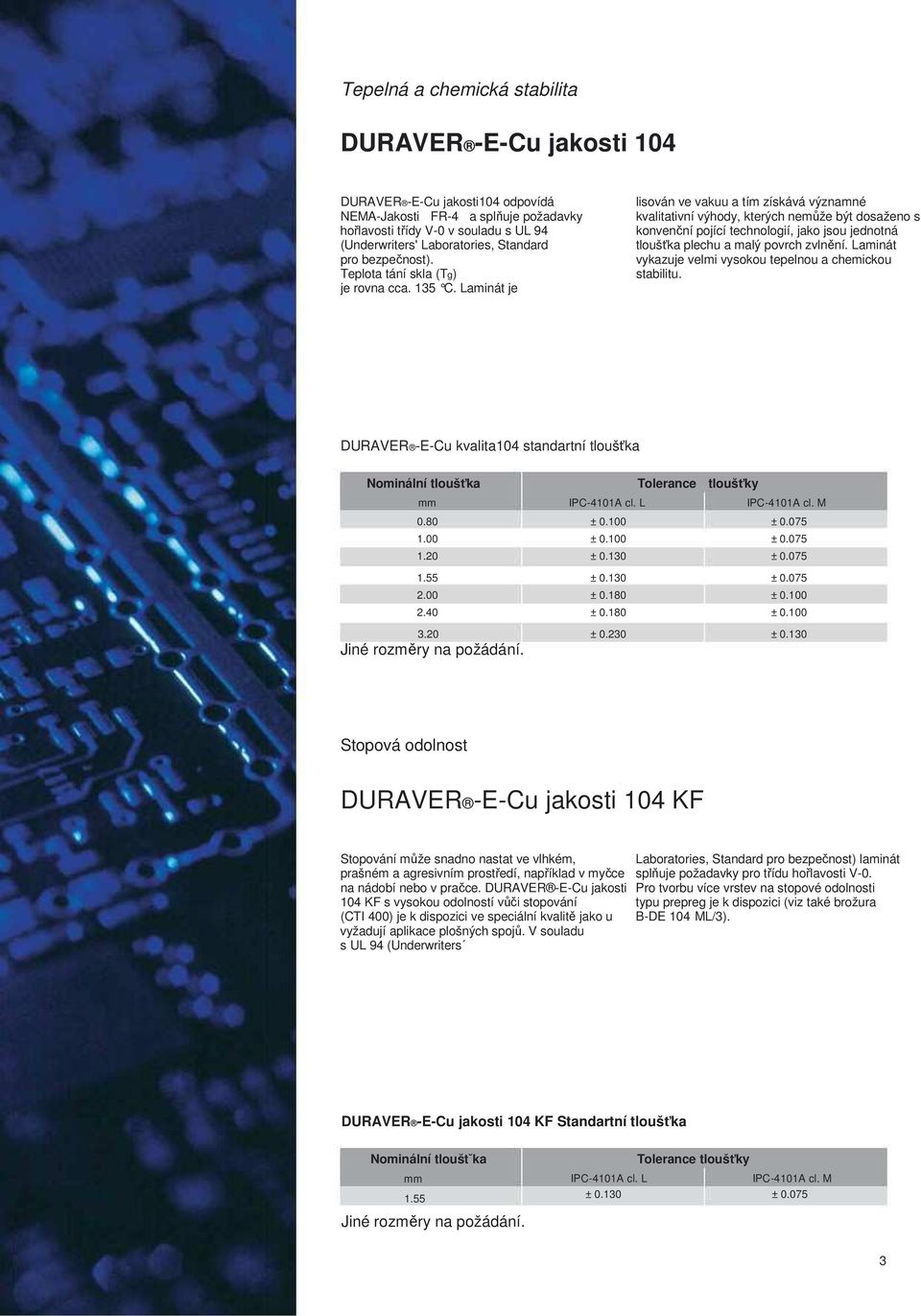

3 Tepelná a chemická stabilita DURAVER -E-Cu jakosti 104 DURAVER -E-Cu jakosti104 odpovídá NEMA-Jakosti FR-4 a splňuje požadavky hořlavosti třídy V-0 v souladu s UL 94 (Underwriters' Laboratories, Standard pro bezpečnost). Teplota tání skla (Tg) je rovna cca. 135 C. Laminát je lisován ve vakuu a tím získává významné kvalitativní výhody, kterých nemůže být dosaženo s konvenční pojící technologií, jako jsou jednotná tloušťka plechu a malý povrch zvlnění. Laminát vykazuje velmi vysokou tepelnou a chemickou stabilitu. DURAVER -E-Cu kvalita104 standartní tloušťka Nominální tloušťka mm Jiné rozměry na požádání. Tolerance tloušťky IPC-4101A cl. L IPC-4101A cl. M ± ± ± Stopová odolnost DURAVER -E-Cu jakosti 104 KF Stopování může snadno nastat ve vlhkém, prašném a agresivním prostředí, například v myčce na nádobí nebo v pračce. DURAVER -E-Cu jakosti 104 KF s vysokou odolností vůči stopování (CTI 400) je k dispozici ve speciální kvalitě jako u vyžadují aplikace plošných spojů. V souladu s UL 94 (Underwriters Laboratories, Standard pro bezpečnost) laminát splňuje požadavky pro třídu hořlavosti V-0. Pro tvorbu více vrstev na stopové odolnosti typu prepreg je k dispozici (viz také brožura B-DE 104 ML/3). DURAVER -E-Cu jakosti 104 KF Standartní tloušťka Nominální tlouštˇka mm 1.55 Jiné rozměry na požádání. IPC-4101A cl. L Tolerance tloušťky IPC-4101A cl. M 3

Laminát je lisován ve vakuu a tím získává významné kvalitativní výhody, kterých nemůže být dosaženo s konvenční pojící technologií, jako jsou jednotná tloušťka plechu a malý povrch zvlnění.

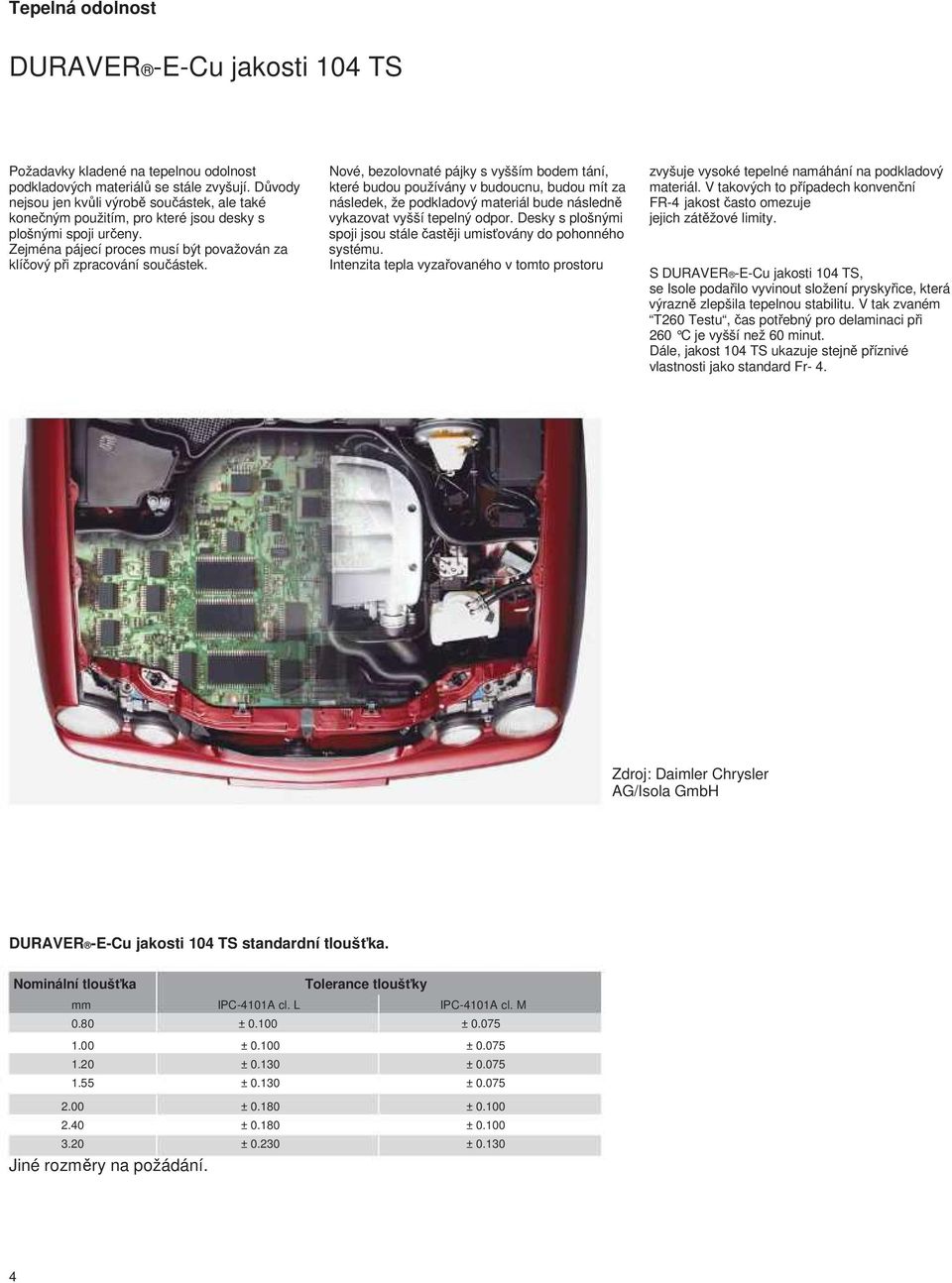

4 Tepelná odolnost DURAVER -E-Cu jakosti 104 TS Požadavky kladené na tepelnou odolnost podkladových materiálů se stále zvyšují. Důvody nejsou jen kvůli výrobě součástek, ale také konečným použitím, pro které jsou desky s plošnými spoji určeny. Zejména pájecí proces musí být považován za klíčový při zpracování součástek. Nové, bezolovnaté pájky s vyšším bodem tání, které budou používány v budoucnu, budou mít za následek, že podkladový materiál bude následně vykazovat vyšší tepelný odpor. Desky s plošnými spoji jsou stále častěji umisťovány do pohonného systému. Intenzita tepla vyzařovaného v tomto prostoru zvyšuje vysoké tepelné namáhání na podkladový materiál. V takových to případech konvenční FR-4 jakost často omezuje jejich zátěžové limity. S DURAVER -E-Cu jakosti 104 TS, se Isole podařilo vyvinout složení pryskyřice, která výrazně zlepšila tepelnou stabilitu. V tak zvaném T260 Testu, čas potřebný pro delaminaci při 260 C je vyšší než 60 minut. Dále, jakost 104 TS ukazuje stejně příznivé vlastnosti jako standard Fr- 4. Zdroj: Daimler Chrysler AG/Isola GmbH DURAVER -E-Cu jakosti 104 TS standardní tloušťka. Nominální tloušťka mm Jiné rozměry na požádání. IPC-4101A cl. L ± ± ± Tolerance tloušťky IPC-4101A cl. M 4

Nové, bezolovnaté pájky s vyšším bodem tání, které budou používány v budoucnu, budou mít za následek, že podkladový materiál bude následně vykazovat vyšší tepelný odpor.

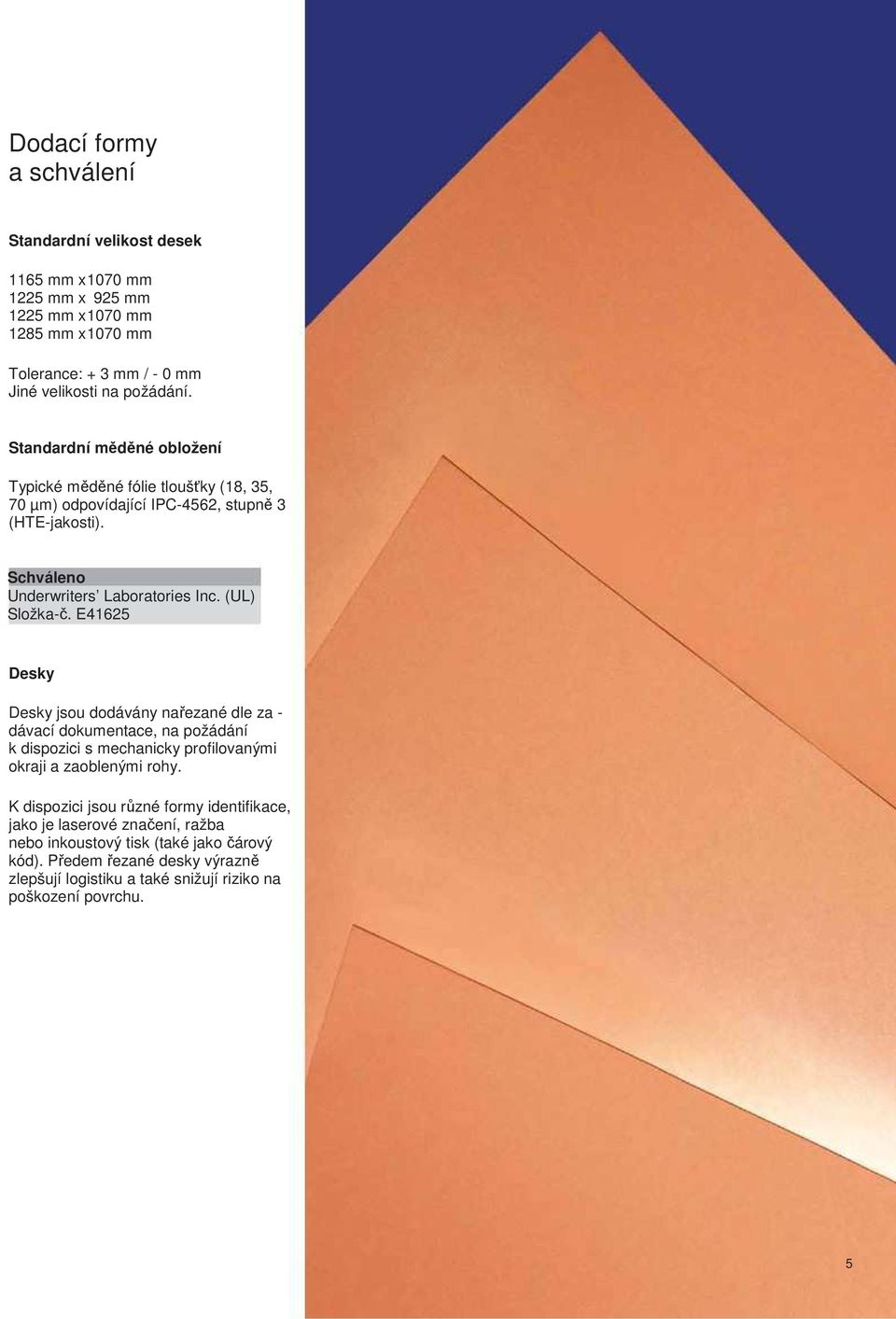

5 Dodací formy a schválení Standardní velikost desek 1165 mm x 1070 mm 1225 mm x 925 mm 1225 mm x 1070 mm 1285 mm x 1070 mm Tolerance: + 3 mm / - 0 mm Jiné velikosti na požádání. Standardní měděné obložení Typické měděné fólie tloušťky (18, 35, 70 µm) odpovídající IPC-4562, stupně 3 (HTE-jakosti). Schváleno Underwriters Laboratories Inc. (UL) Složka-č. E41625 Desky Desky jsou dodávány nařezané dle za - dávací dokumentace, na požádání k dispozici s mechanicky profilovanými okraji a zaoblenými rohy. K dispozici jsou různé formy identifikace, jako je laserové značení, ražba nebo inkoustový tisk (také jako čárový kód). Předem řezané desky výrazně zlepšují logistiku a také snižují riziko na poškození povrchu. 5

E41625 Desky Desky jsou dodávány nařezané dle za - dávací dokumentace, na požádání k dispozici s mechanicky profilovanými okraji a zaoblenými rohy.

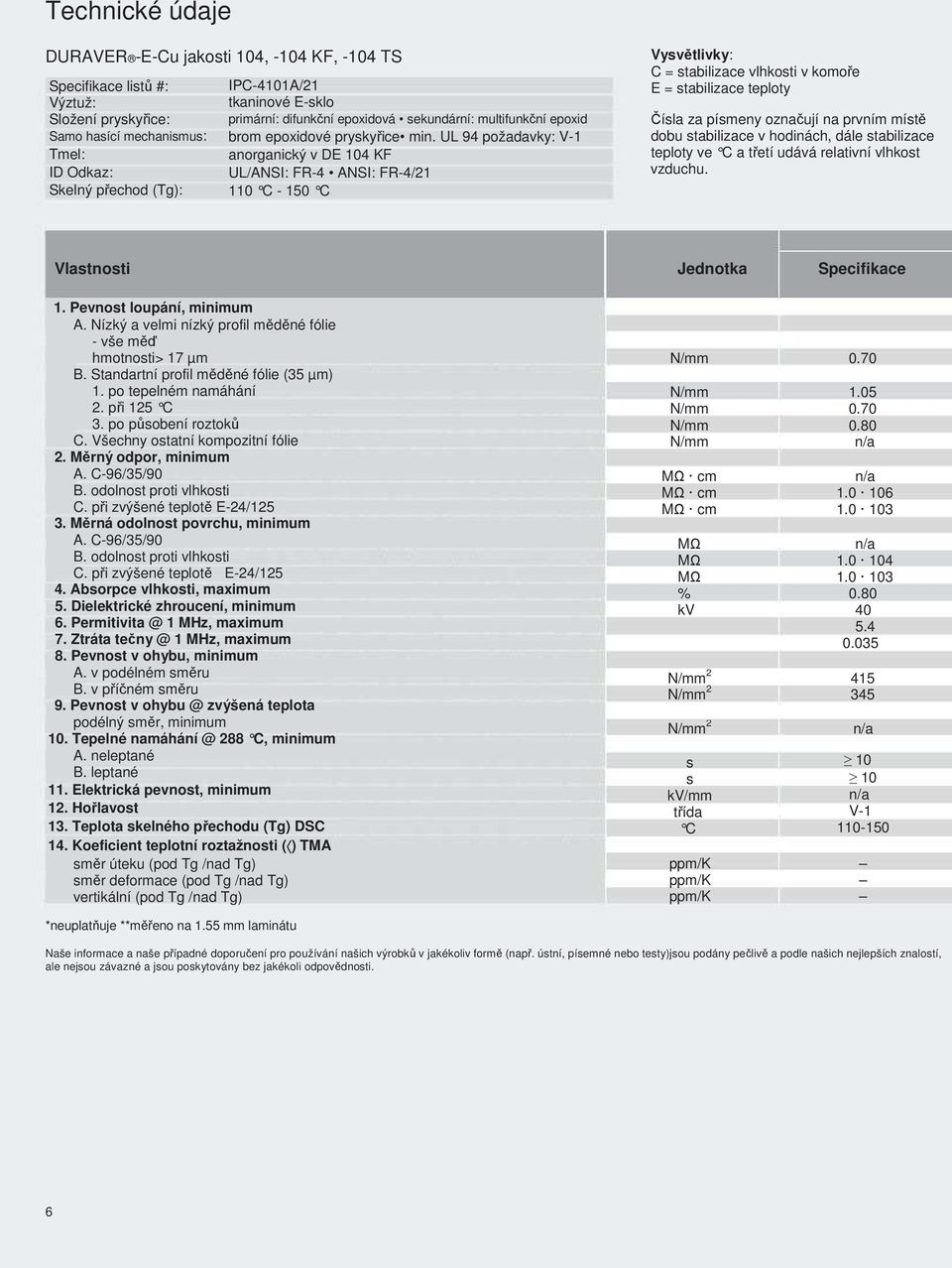

6 Technické údaje DURAVER -E-Cu jakosti 104, -104 KF, -104 TS Specifikace listů #: Výztuž: Složení pryskyřice: Samo hasící mechanismus: Tmel: ID Odkaz: Skelný přechod (Tg): IPC-4101A/21 tkaninové E-sklo primární: difunkční epoxidová sekundární: multifunkční epoxid brom epoxidové pryskyřice min. UL 94 požadavky: V-1 anorganický v DE 104 KF UL/ANSI: FR-4 ANSI: FR-4/ C C Vysvětlivky: C = stabilizace vlhkosti v komoře E = stabilizace teploty Čísla za písmeny označují na prvním místě dobu stabilizace v hodinách, dále stabilizace teploty ve C a třetí udává relativní vlhkost vzduchu. Vlastnosti 1. Pevnost loupání, minimum A. Nízký a velmi nízký profil měděné fólie - vše měď hmotnosti> 17 µm B. Standartní profil měděné fólie (35 µm) 1. po tepelném namáhání 2. při 125 C 3. po působení roztoků C. Všechny ostatní kompozitní fólie 2. Měrný odpor, minimum A. C-96/35/90 B. odolnost proti vlhkosti C. při zvýšené teplotě E-24/ Měrná odolnost povrchu, minimum A. C-96/35/90 B. odolnost proti vlhkosti C. při zvýšené teplotě E-24/ Absorpce vlhkosti, maximum 5. Dielektrické zhroucení, minimum 6. 1 MHz, maximum 7. Ztráta 1 MHz, maximum 8. Pevnost v ohybu, minimum A. v podélném směru B. v příčném směru 9. Pevnost v zvýšená teplota podélný směr, minimum 10. Tepelné 288 C, minimum A. neleptané B. leptané 11. Elektrická pevnost, minimum 12. Hořlavost 13. Teplota skelného přechodu (Tg) DSC 14. Koeficient teplotní roztažnosti ( ) TMA směr úteku (pod Tg /nad Tg) směr deformace (pod Tg /nad Tg) vertikální (pod Tg /nad Tg) *neuplatňuje **měřeno na 1.55 mm laminátu Jednotka cm cm cm % kv s s kv/mm třída C Specifikace V Naše informace a naše případné doporučení pro používání našich výrobků v jakékoliv formě (např. ústní, písemné nebo testy)jsou podány pečlivě a podle našich nejlepších znalostí, ale nejsou závazné a jsou poskytovány bez jakékoli odpovědnosti. 6

UL 94 požadavky: V-1 anorganický v DE 104 KF UL/ANSI: FR-4 ANSI: FR-4/21 110 C - 150 C Vysvětlivky: C = stabilizace vlhkosti v komoře E = stabilizace teploty Čísla za písmeny označují na prvním místě

7 Tloušťka laminátu 0.50 mm Jakost 104 Isola-Value Jakost 104 KF Isola-Value Jakost 104 TS Isola-Value Jednotka * cm cm cm ** ** ** % kv V V V s s kv/mm class C 16/14 13/7 70/280 16/14 13/7 70/280 16/14 13/7 70/280 7

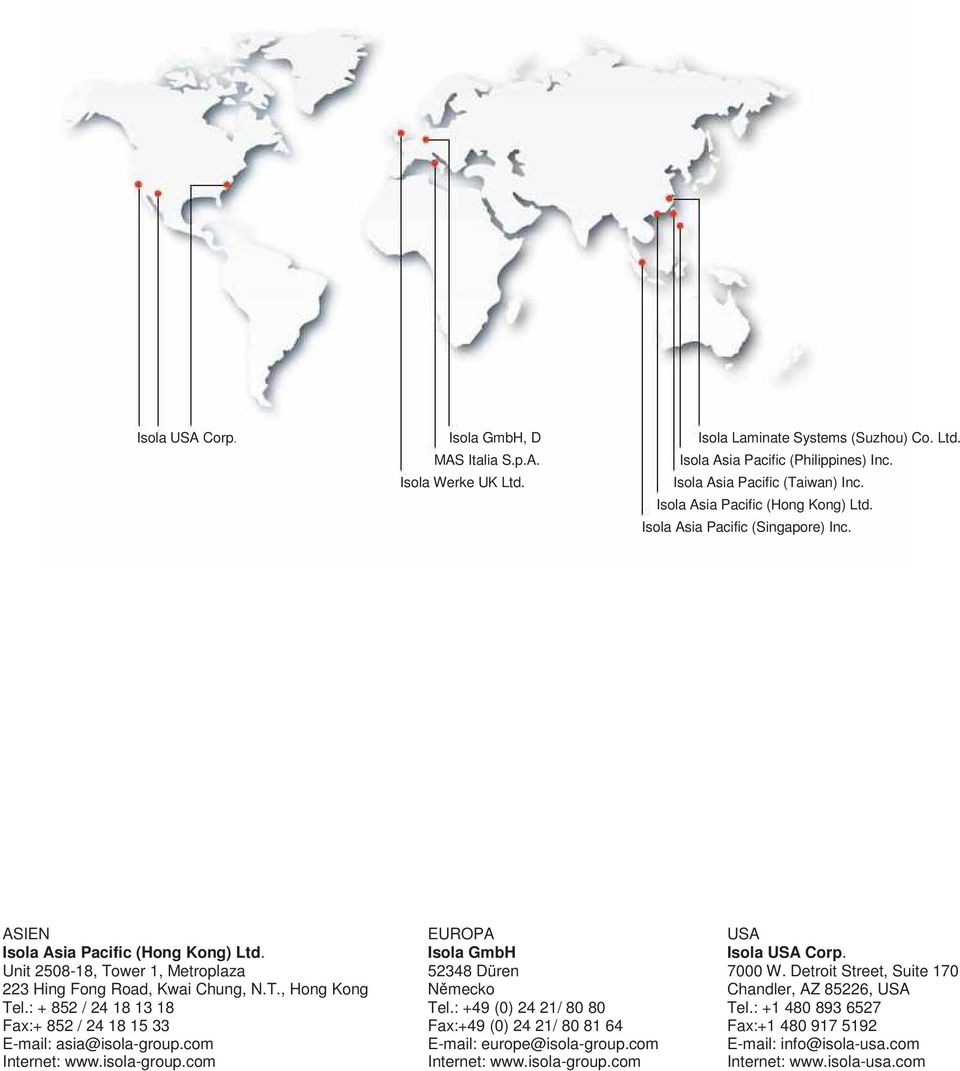

8 Isola USA Corp. Isola GmbH, D MAS Italia S.p.A. Isola Werke UK Ltd. Isola Laminate Systems (Suzhou) Co. Ltd. Isola Asia Pacific (Philippines) Inc. Isola Asia Pacific (Taiwan) Inc. Isola Asia Pacific (Hong Kong) Ltd. Isola Asia Pacific (Singapore) Inc. ASIEN Isola Asia Pacific (Hong Kong) Ltd. Unit , Tower 1, Metroplaza 223 Hing Fong Road, Kwai Chung, N.T., Hong Kong Tel.: / Fax:+ 852 / asia@isola-group.com Internet: EUROPA Isola GmbH Düren Německo Tel.: +49 (0) 24 21/ Fax:+49 (0) 24 21/ europe@isola-group.com Internet: USA Isola USA Corp W. Detroit Street, Suite 170 Chandler, AZ 85226, USA Tel.: Fax: info@isola-usa.com Internet:

: + 852 / 24 18 13 18 Fax:+ 852 / 24 18 15 33 E-mail: asia@isola-group.com Internet: www.isola-group.com EUROPA Isola GmbH 52348 Düren Německo Tel.
