HD CCTV 1080P. Analogové HD technologie. Full HD obraz s jednoduchostí analogu

Transkript

1 HD CCTV 1080P Full HD obraz s jednoduchostí analogu Analogové HD technologie Nemůžete se rozhodnout mezi vysokou kvalitou a variabilitou IP systémů a snadnou instalací analogových CCTV systémů s realtime obrazem? Kamerové systémy AVTECH HD CCTV nabízí oboje.

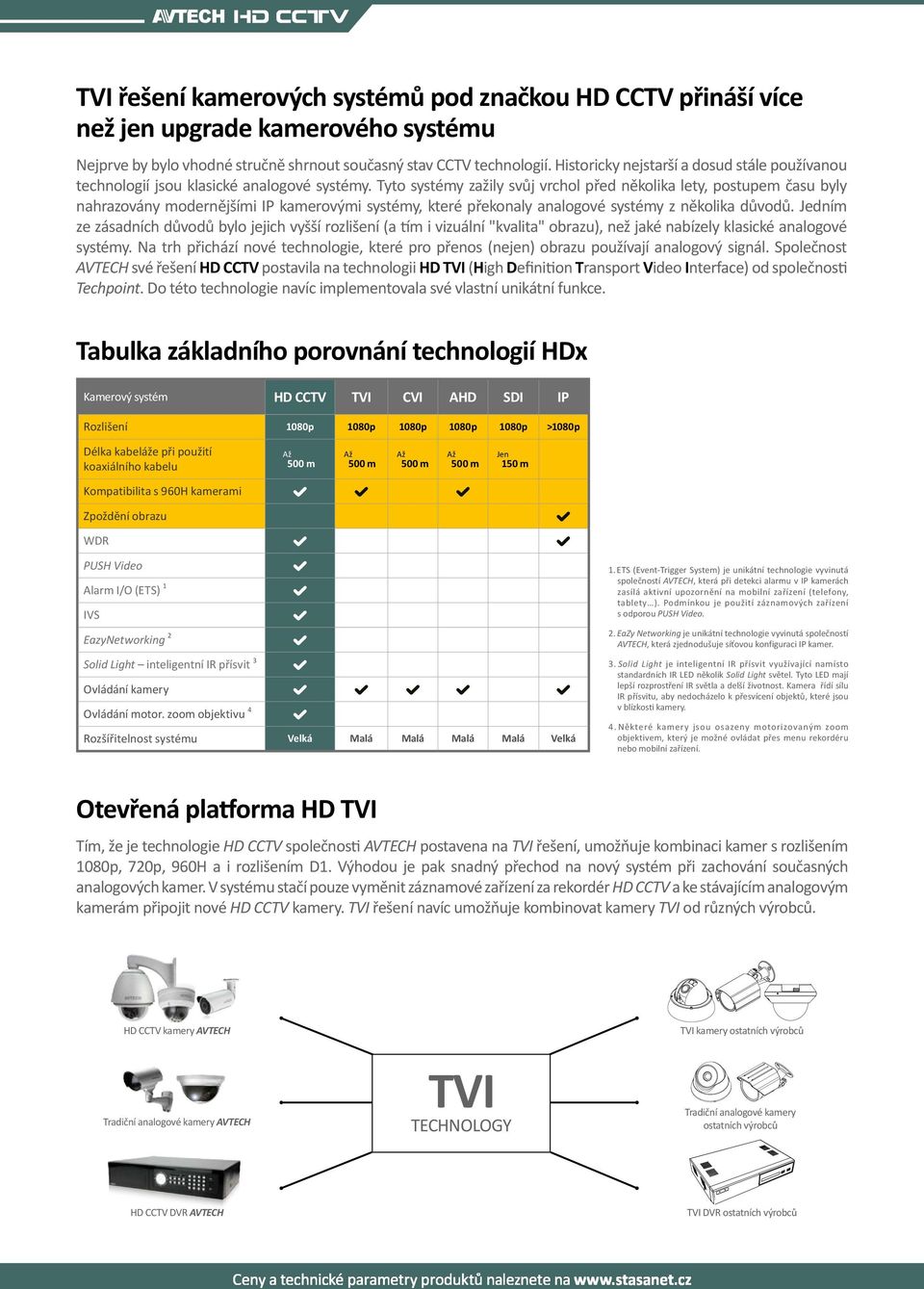

2 TVI řešení kamerových systémů pod značkou HD CCTV přináší více než jen upgrade kamerového systému Nejprve by bylo vhodné stručně shrnout současný stav CCTV technologií. Historicky nejstarší a dosud stále používanou technologií jsou klasické analogové systémy. Tyto systémy zažily svůj vrchol před několika lety, postupem času byly nahrazovány modernějšími IP kamerovými systémy, které překonaly analogové systémy z několika důvodů. Jedním ze zásadních důvodů bylo jejich vyšší rozlišení (a tím i vizuální "kvalita" obrazu), než jaké nabízely klasické analogové systémy. Na trh přichází nové technologie, které pro přenos (nejen) obrazu používají analogový signál. Společnost AVTECH své řešení HD CCTV postavila na technologii HD TVI (High Definition Transport Video Interface) od společnosti Techpoint. Do této technologie navíc implementovala své vlastní unikátní funkce. Tabulka základního porovnání technologií HDx Kamerový systém HD CCTV TVI CVI AHD SDI IP Rozlišení 1080p 1080p 1080p 1080p 1080p >1080p Délka kabeláže při použití koaxiálního kabelu Až 500 m Až 500 m Až 500 m Až 500 m Jen 150 m Kompatibilita s 960H kamerami Zpoždění obrazu WDR Alarm I/O (ETS) 1 IVS EazyNetworking 2 Solid Light inteligentní IR přísvit 3 Ovládání motor. zoom objektivu 4 Rozšířitelnost systému Velká Malá Malá Malá Malá Velká 1.ETS (EventTrigger System) je unikátní technologie vyvinutá společností AVTECH, která při detekci alarmu v IP kamerách zasílá aktivní upozornění na mobilní zařízení (telefony, tablety ). Podmínkou je použití záznamových zařízení s odporou. 2. je unikátní technologie vyvinutá společností AVTECH, která zjednodušuje síťovou konfiguraci IP kamer. 3. Solid Light je inteligentní IR přísvit využívající namísto standardních IR LED několik Solid Light světel. Tyto LED mají lepší rozprostření IR světla a delší životnost. Kamera řídí sílu IR přísvitu, aby nedocházelo k přesvícení objektů, které jsou v blízkosti kamery. 4.Některé kamery jsou osazeny motorizovaným zoom objektivem, který je možné ovládat přes menu rekordéru nebo mobilní zařízení. Otevřená platforma HD TVI Tím, že je technologie HD CCTV společnosti AVTECH postavena na TVI řešení, umožňuje kombinaci kamer s rozlišením 1080p, 720p, 960H a i rozlišením D1. Výhodou je pak snadný přechod na nový systém při zachování současných analogových kamer. V systému stačí pouze vyměnit záznamové zařízení za rekordér HD CCTV a ke stávajícím analogovým kamerám připojit nové HD CCTV kamery. TVI řešení navíc umožňuje kombinovat kamery TVI od různých výrobců. HD CCTV kamery AVTECH Tradiční analogové kamery AVTECH TVI TECHNOLOGY TVI kamery ostatních výrobců Tradiční analogové kamery ostatních výrobců HD CCTV DVR AVTECH TVI DVR ostatních výrobců

3 FULL HD obraz z kamer po koaxiálním kabelu až na vzdálenost 500 m Jedním z benefitů TVI řešení je velká vzdálenost pro přenos obrazu po koaxiálním kabelu. Oproti původní technologii HDSDI, která umožňovala přenos jen na vzdálenost 150 m je maximální vzdálenost pro TVI 500 m při použití koaxiálního kabelu 5C2V (koaxiální kabel RG6). Signál TVI lze přenášet i přes UTP kabel na vzdálenost 200 m za pomoci převodníků (TVI balun). Kromě videosignálu lze přenášet i ovládací signál pro nastavení funkcí kamery (WDR, BLC atd. v menu kamery) a ovládání zoom objektivu případně plné ovládání PTZ kamery. Balun UTP 3C2V 300m 5C2V 500m 500m 300m HD CCTV DVR Repeater 800m HD CCTV REPEATER HD CCTV REPEATER HD CCTV kamera Fiber 100km Fiber Tx Fiber Rx Snadné nastavení v OSD menu kamery vzdáleně přes DVR nebo software: Nastavení přes menu DVR Nastavení v OSD menu kamery Profi řada HD CCTV kamer AVTECH je osazena plnohodnotným WDR WDR (Wide Dynamic Range) pokročilejší technologií kompenzace protisvětla. Tato technologie pomáhá zobrazení detailních informací z tmavých částí obrazu bez saturace světlejších částí obrazu. S funkcí WDR je obraz jasnější než při použití BLC. Funkce kombinuje dva snímky s vysokou rychlostí závěrky pro jasné části obrazu a pomalejší rychlost závěrky pro tmavší část obrazu do jednoho složeného obrazu. Obraz z kamery se zapnutou funkcí WDR Obraz z kamery bez funkce WDR

4 Porovnání kvality obrazu mezi konvenčním CCTV a novým HD CCTV Ostřejší obraz v porovnání mezi 1080p a 720p případně D1 v detailech záběru Plnohodnotné WDR pro lepší rozpoznávání obrazu v přeexponovaných a temných oblastech snímání AVTECH HD CCTV Konvenční analogový CCTV systém AVTECH HD CCTV Konvenční analogový CCTV systém AVTECH HD CCTV Konvenční analogový CCTV systém AVTECH HD CCTV Konvenční analogový CCTV systém Ukázkové snímky HD CCTV Reálné snímky z HD CCTV kamery v plném rozlišení Full HD p Ukázkové video HD CCTV Reálný záznam z HD CCTV kamery v plném rozlišení Full HD p

5 Unikátní oznamovací systém Pokaždé, když zařízení s funkcí zaznamená událost (např. alarm), předá do 5ti vteřin tuto zprávu přes internet na určené mobilní zařízení. Po přijetí zprávy nabídne aplikace EagleEyes přehrání záznamu dané události. Opouštíte oblast střežení Dochází k vloupání HD CCTV kamera Obdržíte videozáznam události na mobilní zařízení Aktivujete funkci Díky funkci dostanete oznámení do 5ti sekund HD CCTV DVR Otevřete zprávu Přehrajete záznam včetně předpoplachu události (3s) Záznam lze uložit na mobilním zařízení Software pro HD CCTV kamerové systémy EagleEyes je mobilní aplikace, která splní všechny Vaše požadavky na vzdálený dohled a správu prostřednictvím dotykového ovládání na telefonu či tabletu. Bez ohledu na to, kde se právě nacházíte, nebo kolik je hodin, pokud je vaše mobilní zařízení schopno se připojit k internetu, máte s EagleEyes možnost přímého přístupu k libovolnému zařízení. Pro vzdálený přístup z počítače lze využít běžný internetový prohlížeč, volně stažitelnou aplikaci VideoViewer nebo CMS software. Apple iphone/ipad Android Windows Mobile Blackberry Symbian EagleEyes Lite / Plus Nejrozšířenější mobilní dohledová aplikace na světě pro širokou škálu operačních systémů a zařízení VideoViewer Bezplatný sledovací software pro správu až 16ti zařízení AVTECH na PC s operačním systémem Windows a Mac OS 16 CH Software ke stažení online Jednotlivé verze včetně návodů v češtině lze stáhnout z webových stránek (nebo na lépe zapamatovatelném odkazu

6 Full HD 1080p kamery HD CCTV DG104 DG206 Snímací čip: 1/2.7" CMOS Snímací čip: 1/2.7" CMOS Objektiv: f2.812mm / F Úhel záběru: 116 Úhel záběru: IR přísvit: 15 m IR přísvit: 20 m, BLC, HLC, BLC AVT420 AVT503 Snímací čip: 1/2.8" SONY CMOS Snímací čip: 1/2.7" SONY CMOS Úhel záběru: 104 Úhel záběru: 116 IR přísvit: 10 m IR přísvit: Solid Light 15 m WDR, 3osá, alarm I/O WDR, motor. otáčení, alarm I/O DG105 DG205 Snímací čip: 1/2.7" CMOS Snímací čip: 1/2.7" CMOS Objektiv: f2.812mm / F Úhel záběru: 116 Úhel záběru: IR přísvit: 15 m IR přísvit: 25 m, BLC, HLC, BLC AVT450 AVT553 Snímací čip: 1/2.8" SONY CMOS Snímací čip: 1/2.8" SONY CMOS Objektiv: f2.812mm / F Úhel záběru: 104 Úhel záběru: IR přísvit: 25 m IR přísvit: Solid Light 30 m Alarm I/O, WDR, Auto Focus, alarm I/O, Venkovní mini DOME HD CCTV kamera s IR Vnitřní DOME HD CCTV kamera s WDR a IR Venkovní kompaktní HD CCTV kamera s IR Venkovní kompaktní HD CCTV kamera s IR Venkovní varifokální mini DOME HD CCTV kamera s IR Vnitřní otočná DOME HD CCTV kamera s WDR a IR Venkovní varifokální HD CCTV kamera s IR Venkovní varifokální HD CCTV kamera s WDR a IR

7 Základní přehled HD CCTV kamer a záznamových zařízení HD CCTV kamery Standard DG104 HD CCTV kamery Premium DG105 DG205 DG206 AVT420 Kamera AVT450 AVT553 Kamera Snímací čip 1/ 2.7" CMOS Rozlišení Snímací čip 1/ 2.9" CMOS Fixní f3.6mm / F1.8 Úhel záběru Varifokální f2.812mm / F IR LED (25 m) 24 IR LED (20 m) BLC HLC BLC HLC WDR Ostatní Fixní f3.6mm / F1.8 Úhel záběru IR LED (20 m) IP krytí 30fps / 25fps Objektiv 12 IR LED (15 m) Alarmový vstup / výstup 1/ 2.8" SONY CMOS Rozlišení 30fps / 25fps Objektiv IR přísvit AVT503 BLC 104 IR přísvit IR LED (10 m) Solid Light (15 m) 36 IR LED (25 m) Solid Light (30 m) 1/1 1/1 1/1 1/1 Alarmový vstup / výstup IP krytí WDR Ostatní BLC Motor. VF f2.812mm 3osá Motor. otáčení Motor. Auto Focus Prodej během roku 2015 HD CCTV kamery Special DG105SE AVT542 AVT511 AVT511P AVT521C AVT543 AVT592 Kompaktní s IR Varifokální s IR Antivandal mini DOME Pinhole Podhledová DOME s IR Antivandal DOME IR s motorizovaným zoom objektivem Speed DOME s IR, 20 optický zoom Kamera Typ kamery HD CCTV záznamová zařízení DG1004 AVT204 DG1008 AVT208 DG1016 AVT DVR Počet kanálů Rychlost záznamu fps 120fps 60fps 120fps 120fps 120fps 240fps 240fps 240fps 240fps 480fps 480fps HDD esata Podpora kamer 1080P / 720P / 960H / 1080P / 720P / 960H / 1080P / 720P / 960H / 1080P / 720P / 960H / 1080P / 720P / 960H / 1080P / 720P / 960H / Video výstup Napájecí zdroj 12V / 3A 12V / 3A 19V / 3.42A 19V / 3.42A 19V / 3.42A 19V / 3.42A Alarmový vstup / výstup 4 vstupy / 1 výstup 8 vstupů / 1 výstup 8 vstupů / 1 výstup 4 vstupy / 1 výstup 8 vstupů / 1 výstup 1 vstup / 1 výstup 1 vstup / 1 výstup 4 vstupy / 2 výstupy 4 vstupy / 2 výstupy 2 vstupy / 1 výstup 4 vstupy / 2 výstupy IVS Smart Box Integration (IOT) IVS Smart Box Integration (IOT) IVS Smart Box Integration (IOT) Audio vstup / výstup Ostatní vlastnosti a funkce

8 HD CCTV 1080P
