1 Efektivní využití SSD v produktech Dell: SSD za cenu HDD Ondřej Bajer Storage Systems Engineer

2 Agenda Pevné disky a fyzika Následky virtualizace Operace čtení vs. zápis SSD akcelerace Compellent All Flash Array SSD za cenu pevných disků

3 Pevné disky a fyzika Latence 2 ms Průměr ~ 3.5 ms 4 ms Realita ~ 5.5 ms 1000ms / 5.5ms = 180 IO operací za sekundu (IOPS)

4 Následky virtualizace

5 Čtení vs. Zápis Současné kmitání všech hlaviček = přidávání dalších HDD již nezvyšuje rychlost pole. zápis CACHE zápis čtení SSD CACHE čtení

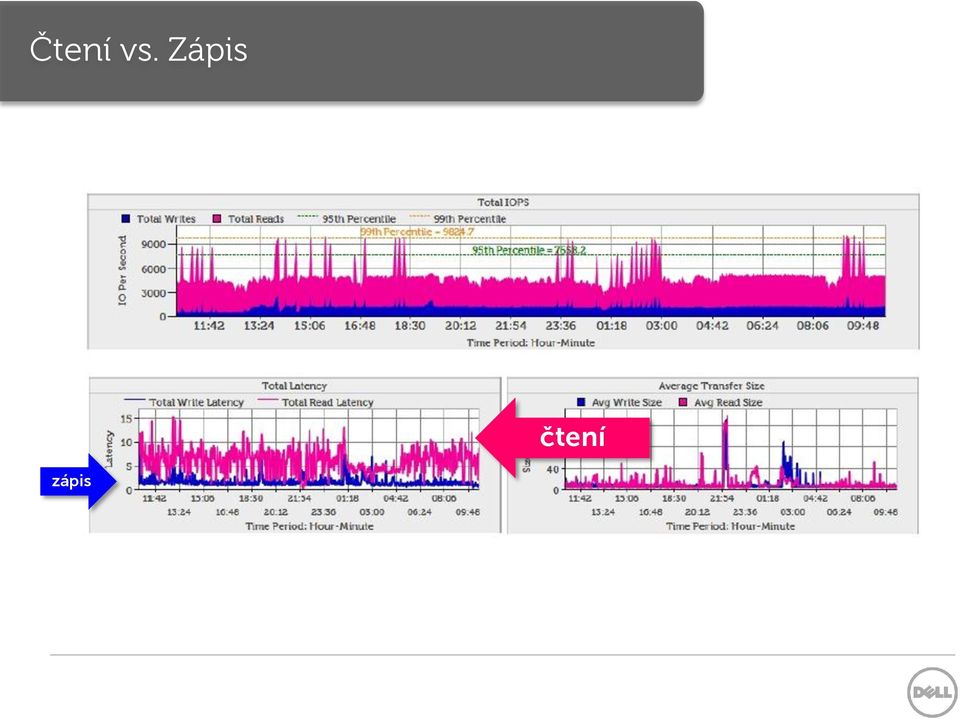

6 Čtení vs. Zápis čtení zápis

7 Disková pole DELL PowerVault MD 3400 PowerVault MD 3820 PowerVault MD 3660 EqualLogic PS 4110 EqualLogic PS 6110 Compellent SC 8000 Zálohování Souborové služby Virtualizace Databáze Vysoká hustota per Rack Virtualizace Databáze Výkonné databáze Business critical aplikace Max 192 HDD Max 192 HDD Max 180 HDD Max 48 HDD Max 768 HDD Max 3840 HDD Max 16GB cache Max 16GB cache Max 8GB cache Max 16GB cache Max 128GB cache Max 512GB cache Max 2 SP Max 2 SP Max 2 SP Max 4 SP Max 32 SP Max 8 SP FC FC FC FCoE Enterprise Solutions Group

8 SSD Akcelerace PowerVault MD3400 / MD HDD 16 GB CACHE 5 TB SSD CACHE

9 Disková pole DELL PowerVault MD 3400 PowerVault MD 3820 PowerVault MD 3660 EqualLogic PS 4110 EqualLogic PS 6110 Compellent SC 8000 Zálohování Souborové služby Virtualizace Databáze Vysoká hustota per Rack Virtualizace Databáze Výkonné databáze Business critical aplikace Max 192 HDD Max 192 HDD Max 180 HDD Max 48 HDD Max 768 HDD Max 3840 HDD Max 16GB cache Max 16GB cache Max 8GB cache Max 16GB cache Max 128GB cache Max 512GB cache Max 2 SP Max 2 SP Max 2 SP Max 4 SP Max 32 SP Max 8 SP FC FC FC FCoE Enterprise Solutions Group

10 Compellent All Flash Array

11 Porovnání SSD disků Enterprise SSDs Dual port for performance and high availability Non-volatile write cache on each drive Over-provisioned for endurance and sustained performance Built-in wear monitoring Full end-to-end data protection (IOEDC/IOECC) Write Intensive () Read Intensive () Media Type SLC MLC Capacity 400 GB 1.6 TB Endurance (Full writes / Day) 30 3 Endurance (written PBs) 21.9PB 8.76PB Random Read IOPS Great Great Write Bandwidth Best Moderate Relative Price / GB $$$$ 4x $ 1x 11

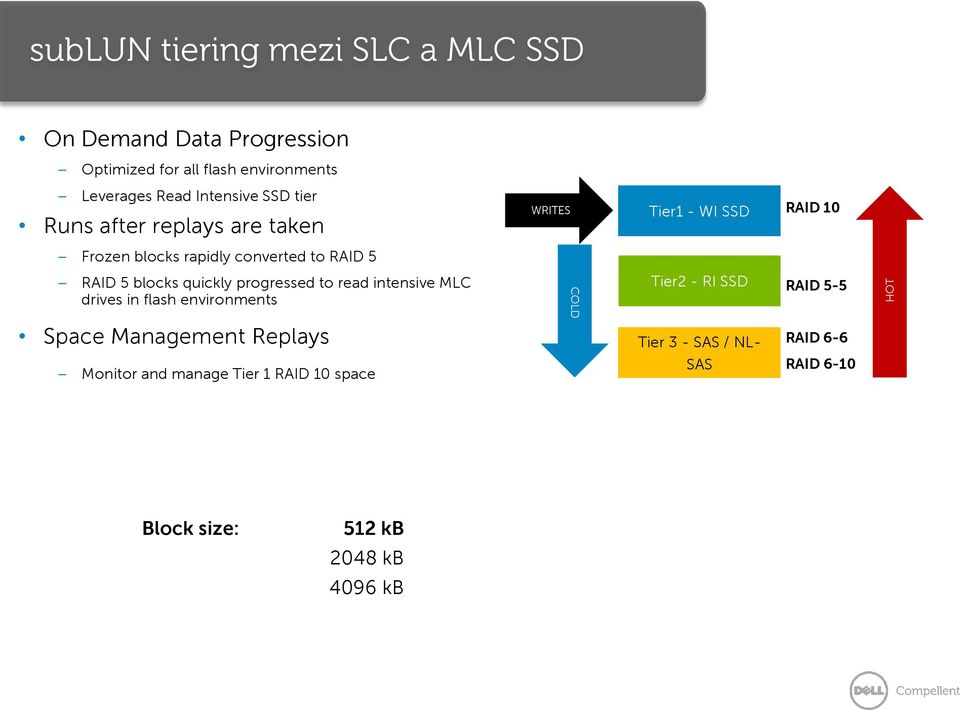

12 HOT sublun tiering mezi SLC a MLC SSD On Demand Data Progression Optimized for all flash environments Leverages Read Intensive SSD tier Runs after replays are taken WTES Tier1 - SSD RAID 10 Frozen blocks rapidly converted to RAID 5 RAID 5 blocks quickly progressed to read intensive MLC drives in flash environments COLD Tier2 - SSD RAID 5-5 Space Management Replays Monitor and manage Tier 1 RAID 10 space Tier 3 - / NL- RAID 6-6 RAID 6-10 Block size: 512 kb 2048 kb 4096 kb

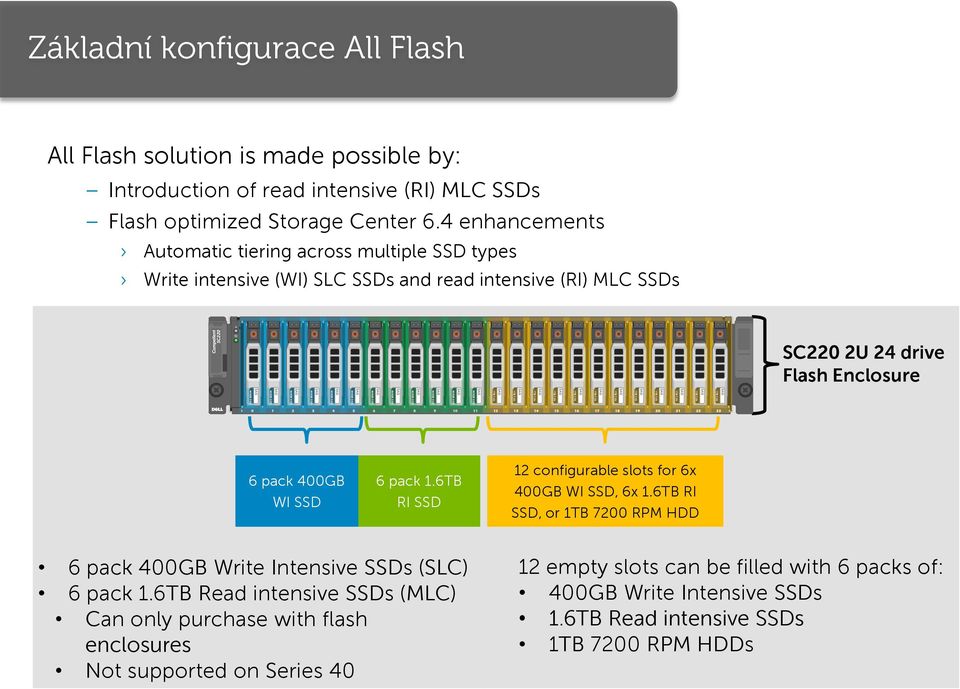

13 Základní konfigurace All Flash All Flash solution is made possible by: Introduction of read intensive () MLC SSDs Flash optimized Storage Center 6.4 enhancements Automatic tiering across multiple SSD types Write intensive () SLC SSDs and read intensive () MLC SSDs SC220 2U 24 drive Flash Enclosure 6 pack 400GB SSD 6 pack 1.6TB SSD 12 configurable slots for 6x 400GB SSD, 6x 1.6TB SSD, or 1TB 7200 RPM HDD 6 pack 400GB Write Intensive SSDs (SLC) 6 pack 1.6TB Read intensive SSDs (MLC) Can only purchase with flash enclosures Not supported on Series empty slots can be filled with 6 packs of: 400GB Write Intensive SSDs 1.6TB Read intensive SSDs 1TB 7200 RPM HDDs

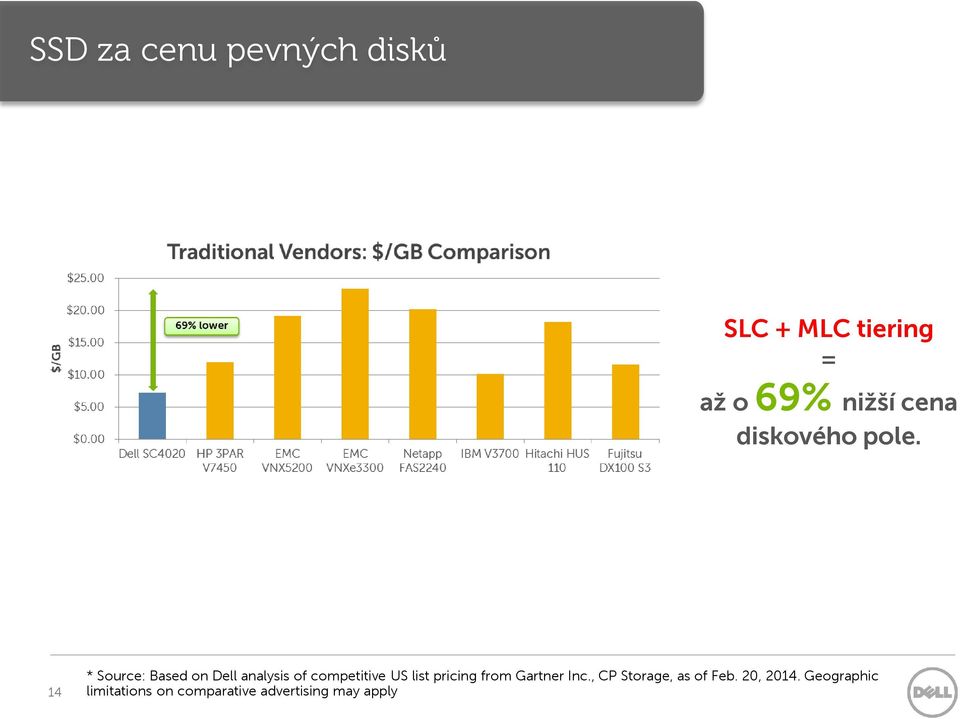

14 SSD za cenu pevných disků SLC + MLC tiering = až o 69% nižší cena diskového pole. 14 * Source: Based on Dell analysis of competitive US list pricing from Gartner Inc., CP Storage, as of Feb. 20, Geographic limitations on comparative advertising may apply

15 Dostupné konfigurace All Flash Hybrid Flash NL- NL- NL- NL- NL- NL- NL- NL- NL- NL- NL- NL- up to 960 HDDs up to 960 HDDs

16 SSD za cenu pevných disků 6 pack 400GB SSD 6 pack 1.6TB SSD 6 pack 1.6TB SSD 6 pack 1.6TB SSD NL NL NL NL = 55 TB z toho 31 TB SSD Lepší cena než 240ks HDD 15krpm... a mnohem vyšší výkon!

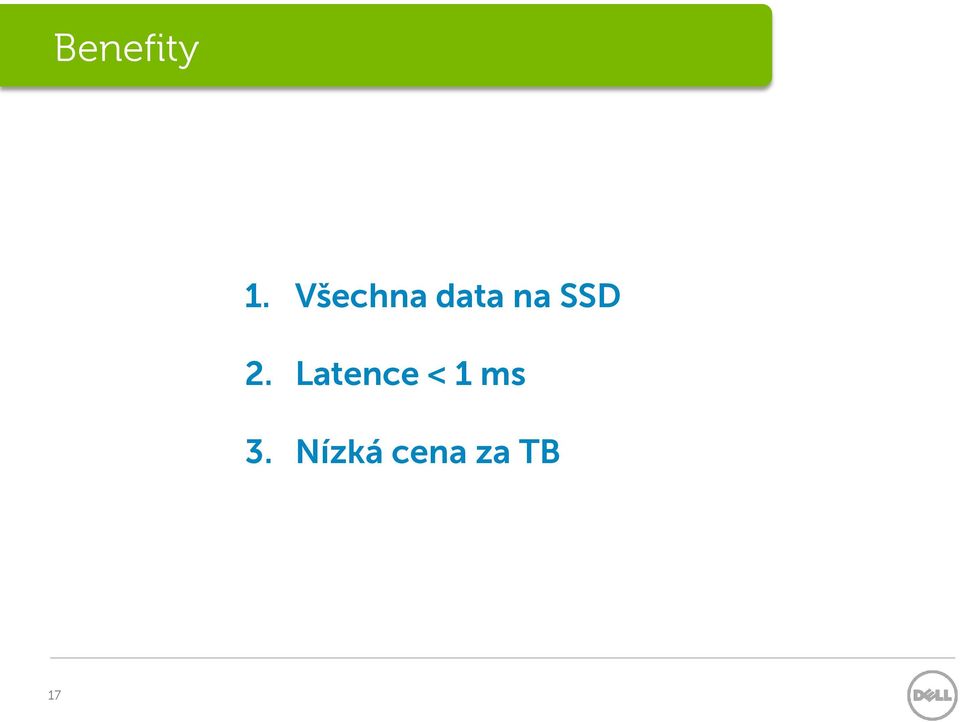

17 Benefity 1. Všechna data na SSD 2. Latence < 1 ms 3. Nízká cena za TB 17

18 Ondřej Bajer Storage Systems Engineer
