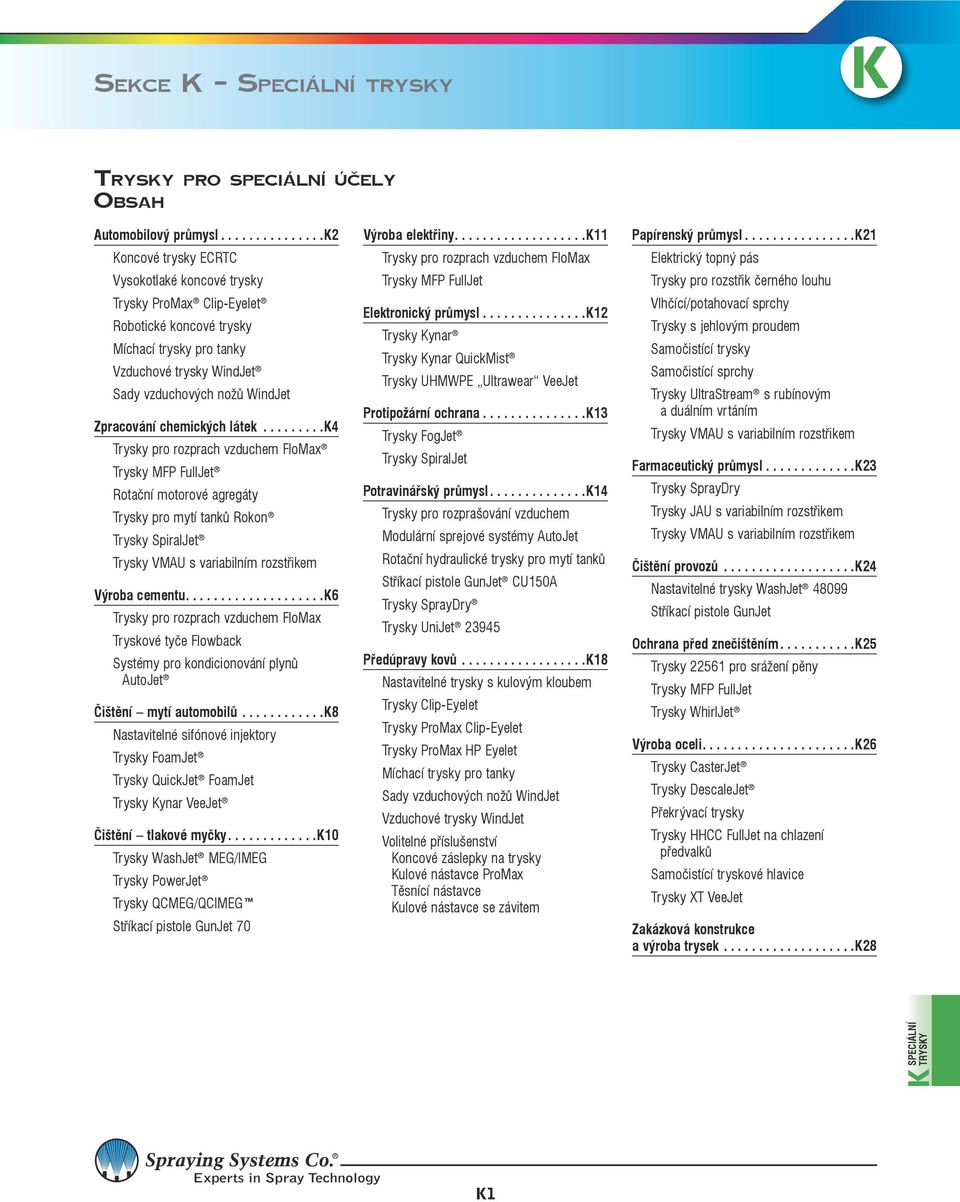

1 Sekce k Speciální pro Speciální účely obsah Automobilový průmysl...k2 Koncové trysky ECRTC Vysokotlaké koncové trysky Trysky ProMax Clip-Eyelet Robotické koncové trysky Míchací trysky pro tanky Vzduchové trysky WindJet Sady vzduchových nožů WindJet Zpracování chemických látek...k4 Trysky pro rozprach vzduchem FloMax Trysky MFP FullJet Rotační motorové agregáty Trysky pro mytí tanků Rokon Trysky SpiralJet Trysky VMAU s variabilním rozstřikem Výroba cementu...k6 Trysky pro rozprach vzduchem FloMax Tryskové tyče Flowback Systémy pro kondicionování plynů AutoJet Čištění mytí automobilů...k8 Nastavitelné sifónové injektory Trysky FoamJet Trysky QuickJet FoamJet Trysky Kynar VeeJet Čištění tlakové myčky...k10 Trysky WashJet MEG/IMEG Trysky PowerJet Trysky QCMEG/QCIMEG Stříkací pistole GunJet 70 Výroba elektřiny...k11 Trysky pro rozprach vzduchem FloMax Trysky MFP FullJet Elektronický průmysl...k12 Trysky Kynar Trysky Kynar QuickMist Trysky UHMWPE Ultrawear VeeJet Protipožární ochrana...k13 Trysky FogJet Trysky SpiralJet Potravinářský průmysl...k14 Trysky pro rozprašování vzduchem Modulární sprejové systémy AutoJet Rotační hydraulické trysky pro mytí tanků Stříkací pistole GunJet CU150A Trysky SprayDry Trysky UniJet Předúpravy kovů...k18 Nastavitelné trysky s kulovým kloubem Trysky Clip-Eyelet Trysky ProMax Clip-Eyelet Trysky ProMax HP Eyelet Míchací trysky pro tanky Sady vzduchových nožů WindJet Vzduchové trysky WindJet Volitelné příslušenství Koncové záslepky na trysky Kulové nástavce ProMax Těsnící nástavce Kulové nástavce se závitem Papírenský průmysl...k21 Elektrický topný pás Trysky pro rozstřik černého louhu Vlhčící/potahovací sprchy Trysky s jehlovým proudem Samočistící trysky Samočistící sprchy Trysky UltraStream s rubínovým a duálním vrtáním Trysky VMAU s variabilním rozstřikem Farmaceutický průmysl...k23 Trysky SprayDry Trysky JAU s variabilním rozstřikem Trysky VMAU s variabilním rozstřikem Čištění provozů...k24 Nastavitelné trysky WashJet Stříkací pistole GunJet Ochrana před znečištěním...k25 Trysky pro srážení pěny Trysky MFP FullJet Trysky WhirlJet Výroba oceli...k26 Trysky CasterJet Trysky DescaleJet Překrývací trysky Trysky HHCC FullJet na chlazení předvalků Samočistící tryskové hlavice Trysky XT VeeJet Zakázková konstrukce a výroba trysek....k28 Speciální K1

2 Automobilový průmysl Speciální Výrobci automobilů na celém světě spoléhají na společnost Spraying Systems a její širokou nabídku trysek pro čištění, potahování, aplikaci izolačních hmot, oplachování a sušení. Výrobky uvedené v této sekci přestavují pouze vzorek z našich výrobků široce používaných v automobilovém průmyslu. Pokud zde nenajdete, co potřebujete, neváhejte nás kontaktovat. koncové ecrtc vysokotlaké koncové promax clip-eyelet robotické koncové výhody A vlastnosti Přehled klíčových vlastností trysek ECRTC: Konstrukce odolná vůči ucpávání při aplikaci materiálů s vyšší viskozitou, jako jsou například lepidla, zvukově izolační materiály nebo barvy s vysokým obsahem pigmentu. Vytváří plochý rovnoměrný rozstřik po celé šířce stopy a minimalizuje překrývání. Díky tomu jsou ideální pro aplikace s jedním průchodem. Koncová tryska je vyrobena z nerezové oceli a je osazena tryskovou vložkou z karbidu wolframu, která zajišťuje delší životnost. Pracuje při tlaku až 275 barů; typ CDECRTC nabízí odolnost vůči usazování média na trysce a ucpávání. Robotické koncové trysky ECRTC Přehled klíčových vlastností vysokotlakých koncových trysek: Tyto odolné koncové trysky jsou vyrobeny z nerezové oceli typ 17-4PH a osazeny polyamidovými podložkami a safírovou tryskovou vložkou zaručující dlouhou životnost. Tyto koncové trysky vytváří rozstřik ve tvaru plného proudu a pracují při tlaku až 4100 barů, díky čemuž jsou ideální pro řezání koberců, vnitřních potahů, nárazníků, dveřních panelů, plastu a skla. Produktový list č Přehled klíčových vlastností trysek ProMax Clip-Eyelet: Kombinuje instalaci trysky uchycením na trubku s rychlovýměnnými koncovými tryskami ProMax pro rychlou a snadnou údržbu. Stavitelný kulový kloub umožňuje rychle provádět změny směru rozstřiku. Velikosti pro 1", 1-1/4", 1-1/2" a 2" trubky s vyvrtanými otvory o průměru 14,3 mm nebo 16,7 mm. Dostupné ve verzích s jednou, nebo dvěma svorkami. Konstrukce ze skelnými vlákny vyztuženého polypropylénu zajišťuje odolnost vůči působení chemických látek pro efektivní využití v aplikacích typu čištění, aplikace konverzního povlaku a oplachování. Koncové trysky s plochým rozstřikem automaticky zapadnou do správné polohy, kterou lze ověřit díky vnějším křidélkům. Rychlovýměnné trysky zlepšují výkon sprejového systému a zkracují dobu potřebnou na instalaci a údržbu Přehled klíčových vlastností koncových trysek pro robotické sprejování: Precizní přesnost a uniformita rozstřiku zvyšuje kvalitu a produktivitu výroby. Tyto koncové trysky jsou vyráběny podle přísných norem a procházejí náročným individuálním testováním. Koncové trysky jsou vyrobeny z nerezové oceli a pro maximální odolnost vůči otěru a životnost jsou osazeny tryskovými vložkami z karbidu wolframu. Trysky pracují při tlacích až do 275 barů. Ideální pro rozstřik lepidel, izolací, zvukově izolačních materiálů a ochranných vrstev proti nárazům kamení. Koncové trysky ROBTC a CDROBTC K2

3 automobilový průmysl Míchací trysky pro tanky VzduchoVé trysky WindJet sady VzduchoVých nožů WindJet Výhody a Vlastnosti Přehled klíčových vlastností míchacích trysek: Určeno pro využití uvnitř tanků. Míchací trysky nabízí lepší řešení cirkulace roztoků a jejich promíchávání. Zabraňují částicím usazovat se na dně, čímž zvyšují výkon filtračního systému a umožňují používat menší čerpadla k cirkulaci většího objemu roztoku v tanku. Ideální pro anodizační, mísící, fosfátovací, pokovovací, oplachovací a čistící provozy. Míchací trysky pro kvalitnější cirkulaci a promíchávání roztoků v tancích Přehled klíčových vlastností vzduchových trysek WindJet: Ideální pro ofukování vody po oplachování, zkrácení doby sušení, vysoušení záhybů a neprůchozích otvorů nebo odfukování pevných částic. Trysky WindJet snižují náklady na spotřebu vzduchu díky efektivnímu využívání stlačeného vzduchu, snižují hlučnost a vytváří kvalitní a rovnoměrný proud vzduchu. Zesilovače proudu vzduchu s proměnnou účinností zesilují menší množství stlačeného vzduchu, strhávají s sebou okolní vzduch a vytváří rovnoměrný proud vzduchu o vysoké rychlosti využívaný k cílenému sušení nebo ofukování. Nízkoprůtokové vzduchové nože WindJet vytváří rovnoměrnou vzduchovou stěnu o vysoké rychlosti proudění vhodnou pro optimální sušení a ofukování a zároveň spotřebovávají méně stlačeného vzduchu. Okolní vzduch je strháván podél celé délky nože a zajišťuje přídavnou sílu a průtok. Sekce J Vzduchové trysky Katalog vzduchových trysek Produktové listy č. 707-AL/SS, 727 a 727-1/4/SS Vzduchové trysky WindJet nyní v č. 316SS Přehled klíčových vlastností sad vzduchových nožů WindJet: Kombinují vzduchové nože WindJet s nízkoúdržbovým regeneračním dmychadlem, které zajišťuje energeticky efektivní zdroj čistého a ohřátého vzduchu při nízké provozní hlučnosti. Každá plně na míru konfigurovatelná sada se skládá ze vzduchových nožů WindJet, regeneračního dmychadla, ventilů, manometrů, vstupního filtru, armatur a redukcí. Nabídka zahrnuje volitelné příslušenství jako flexibilní potrubí, objímky, vícečetná vedení a kolena. Sekce J Vzduchové trysky Katalog vzduchových trysek Sady vzduchových nožů WindJet Speciální K3

4 ZpracoVání chemických látek Speciální Ať už potřebujete trysky s rozstřikem ve tvaru plného kužele na praní filtrů, chlazení dopravníků nebo ochranu před chemickou kontaminací, trysky pro rozprach vzduchem pro kondicionování plynů, myčku tanků pro čištění nádrží, tanků či nádob, nebo trysky které dokáží efektivně aplikovat viskózní kapaliny, vždy pro vás máme řešení. Nejenže disponujeme velmi širokou nabídkou produktů, ale nabízíme výběr z většího počtu speciálních materiálů než kterýkoliv jiný výrobce. Níže najdete příklady z naší nabídky: pro rozprašování VZduchem Flomax mfp FullJet rotační motorové agregáty pro mytí tanků Výhody a VlaStnoSti Přehled klíčových vlastností trysek FloMax pro rozprach vzduchem: Vytváří výjimečně malé kapky konzistentní velikosti pro efektivní chlazení odpařováním. 100% odpařování eliminuje vlhčení a vytváření kalů. Flexibilita průtoku s poměrem 10:1. Účinný design snižuje spotřebu vzduchu pro rozprašování. Produktové listy řady FloMax Průvodce chlazením a kondicionováním plynů Průvodce chlazením a kondicionováním plynů při výrobě cementu Vysoce účinné trysky pro rozprach vzduchem FloMax Nová řada trysek pro rozprach vzduchem FloMax X Produkty pro kondicionování plynů Přehled klíčových vlastností trysek MFP FullJet: Patentovaná konstrukce zaručuje největší volný průchod ze všech trysek tohoto typu. Maximální průtok kapaliny minimalizuje ucpávání trysky v podmínkách, kde rozstřikovaná voda obsahuje cizorodé částice nebo je třeba kapalinu recirkulovat. Použitá nerezová ocel tř. 316 odolá i těm nejvíce korozívním prostředím. V nabídce také varianta z mosazi s vířivým tělískem z nerezové oceli. Sekce B Trysky s rozstřikem ve tvaru plného kužele Trysky FullJet MFP s maximálním volným průtokem odolné vůči ucpávání Přehled klíčových vlastností rotačních motorových agregátů pro mytí tanků: Motorový agregát AA190 je pouze jedním ze stovek výrobků v naší nabídce produktů pro mytí nádrží, tanků, kádí a jiných nádob o průměru do 12,2 m. Vybírat můžete z motorových agregátů, pevných nebo rotačních tryskových hlavic dostupných v široké nabídce materiálů. Sekce I Produkty pro mytí tanků Produktové listy č. 190AG, 190AGH, 190E, 190E-EP Katalog myček tanků Produkty pro mytí tanků K4

5 ZpracoVání chemických látek rotační trysky rokon trysky spiraljet trysky VmaU s Variabilním rozstřikem Výhody a Vlastnosti Přehled klíčových vlastností trysek pro mytí tanků Rokon: S nárůstem tlaku kapaliny se zvyšuje čistící účinek. Mytí kapalinou s vysokou nárazovou silou znamená pokles spotřeby kapaliny a nárůst účinnosti mytí. Trysky jsou díky limitované rychlosti otáčení velmi vhodné pro čištění, sanitaci a pěnové mytí. Pro prostředí s vysokými pracovními teplotami nyní nabízíme také trysky Rokon v kompaktním provedení. Verze z nerezové oceli odpovídají evropské normě ATEX pro použití v prostředích s nebezpečím výbuchu. Projdou i velmi malými otvory. Sekce I Produkty pro mytí tanků Produktové listy č PVDF; D26984-PVDF, -SS Katalog myček tanků Produkty pro mytí tanků Přehled klíčových vlastností trysek SpiralJet: Trysky jsou využívány ke snižování prašnosti, při mokrém čištění plynů a zmírňování působení nebezpečných chemických látek. Kompaktní, spirálovitá konstrukce. Velký průtok. Dostupné v široké nabídce velikostí přípoje, průtoků, úhlů a typů rozstřiku. Sekce B Trysky s rozstřikem ve tvaru plného kužele Sekce D Trysky s rozstřikem ve tvaru dutého kužele Trysky SpiralJet s dutým a plným kuželem rozstřiku Produkty pro kondicionování plynů Přehled klíčových vlastností trysek VMAU s variabilním rozstřikem: Přesné, rovnoměrné potahování pro provozy, v nichž je uniformita rozstřiku klíčová. Umožňuje nezávisle na sobě nastavovat průtok rozprašovacího vzduchu, průtok tvarovacího vzduchu a průtok kapaliny, což je velmi výhodné při aplikaci viskózních kapalin. Nezávislé ovládání průtoku kapaliny umožňuje dosáhnout různých variant charakteristik rozstřiku s využitím jediné trysky. Díky tomu jsou tyto trysky ideální pro dávkové operace. Sekce F Trysky pro rozprach vzduchem Tryska VMAU s variabilním rozstřikem Speciální K5

6 Výroba cementu Speciální Zajistit přesné řízení teploty, vlhkosti a objemu plynu může být náročné a komplikované. Bez možnosti řízení by však bylo nutné čelit nákladným důsledkům, od ztrát výrobního času přes možné poškození návazných zařízení po pokuty za překročení emisí. Efektivní a účinné chlazení plynů se proto stalo prioritou cementáren po celém světě. Chlazení odpařováním zůstává pro kondicionování plynů nejlepším řešením a naše trysky a sprejové automatizované systémy jsou rychle přijímány za průmyslový standard. Výhody a VlaStnoSti Přehled klíčových vlastností trysek FloMax pro rozprach vzduchem: Díky přesné kontrole velikosti kapek a pokrytí jsou trysky FloMax ideální pro chlazení plynů v pecích, chladících věžích, vzduchových potrubích, sušičkách apod. Patentovaný vícefázový proces rozprachu kapaliny umožňuje vytvářet neuvěřitelně malé kapky vzduchu při minimální spotřebě vzduchu. Menší kapky zaujímají větší plochu na litr rozprášené kapaliny a zajišťují tak dokonalejší reakci a úplnou absorpci bez zamokření. Větší flexibilita průtoku umožňuje udržovat tlak vzduchu na stejné úrovni a měnit dle potřeby tlak kapaliny a průtok. Vysoký průtok na trysku znamená nutnost menšího počtu trysek pro chladící provoz. Standardní provedení z nerezové oceli tř. 316 a 310. Pro použití v náročných podmínkách se trysky dodávají i v materiálech Hastelloy, Stellite a RBSC karborund. Maximálně průchodné jádro poskytuje flexibilitu volby vodních zdrojů. Odolné díly s dlouhou životností vyžadují minimální údržbu a k jejich výměně nejsou třeba žádné speciální nástroje. Lehké standardní sprejové tyče (0, 45 a 90 ) jsou vám kdykoliv k dispozici; naše nabídka navíc zahrnuje konstrukci a výrobu sprejových tyčí na míru přesně podle zadaných parametrů. Produktové listy řady FloMax Průvodce chlazením a kondicionováním plynů při výrobě cementu Vysoce účinné trysky pro rozprach vzduchem FloMax Produkty pro kondicionování plynů Přehled klíčových vlastností tryskových tyčí Flowback: Ideální způsob, jak zvýšit výkon stávajících hydraulických sprejových systémů. Vytváří kapky o stálé velikosti díky neustále konzistentnímu tlaku v trysce. Jakmile plyn dosáhne požadované teploty a je nutné snížit objem rozstřiku, zreguluje se nastavení ventilu, které upraví množství kapaliny procházející z tryskou. Přebytečná kapalina je odváděna zpět centrálním vrtáním v těle trysky. Flexibilita průtoku s poměrem 10:1 umožňuje přizpůsobit průtok různým teplotám nebo objemům plynu. Široký výběr trysek s různými kapacitami průtoku. Nekomplikovaná dvoudílná konstrukce usnadňuje instalaci a údržbu. Trysky Flowback lze úspěšně využívat v konkurenčních sprejových systémech. Produktové listy řady Flowback Průvodce chlazením a kondicionováním plynů při výrobě cementu Produkty pro kondicionování plynů pro rozprašování Vzduchem Flomax tryskové tyče Flowback K6

7 Výroba cementu Výhody a Vlastnosti Přehled klíčových vlastností systémů AutoJet pro kondicionování plynů: Automatizované řešení umožňující dosáhnout větší efektivity zajišťuje optimální chlazení plynu a minimalizuje odstávky a servisní náklady. Maximalizuje výkon trysek FloMax. Řídící jednotka vybavená firmwarem a softwarem SprayLogic (aktuálně v patentovém řízení) monitoruje a automaticky upravuje systém s uzavřeným okruhem. Data získaná z teplotních odporových senzorů (RTD) umožňují řídící jednotce systému maximálně rychle a přesně reagovat a regulovat průtok kapaliny a vzduchu tryskami. Řídící jednotka AutoJet je z výroby naprogramována a vybavena parametry a funkcemi typickými pro provozy pro kondicionování plynů, což přináší významné úspory času i nákladů při implementaci systému. Všechny části systému trysky, čerpadla, senzory a další hydraulické nebo pneumatické části jsou ovládány řídící jednotkou AutoJet. Pokud dojde k detekci problému, který řídící jednotka nedokáže vyřešit automaticky, akustickým nebo vizuálním signálem upozorní obsluhu. Jednotka umožňuje vytvořit z tryskových tyčí řadu sprejových zón, které zajišťují větší flexibilitu průtoku schopnou obsáhnout proměnlivé podmínky daného provozu. Řídící jednotka AutoJet dokáže přesně řídit výkon rozstřiku řady tryskových tyčí FloMax v řadě sprejových zón. Čerpadla poháněná motory s proměnnými otáčkami (VFD) zajišťují proporcionální regulaci kapaliny a přináší významné úspory spotřeby energie. Energeticky účinná proporcionální regulace vzduchu snižuje spotřebu vzduchu a provozní náklady. Využívání řídící jednotky AutoJet je velmi jednoduché a jednotka je vybavena veškerými informacemi potřebnými pro její snadnou konfiguraci na podmínky konkrétního provozu. Jednotka může fungovat nezávisle nebo ji lze integrovat do stávajícího systému řízení provozu výroby. Produktové listy řady FloMax Průvodce chlazením a kondicionováním plynů při výrobě cementu Vysoce účinné trysky pro rozprach vzduchem FloMax Technologie AutoJet Produkty pro kondicionování plynů systémy pro kondicionování plynů autojet Speciální K7

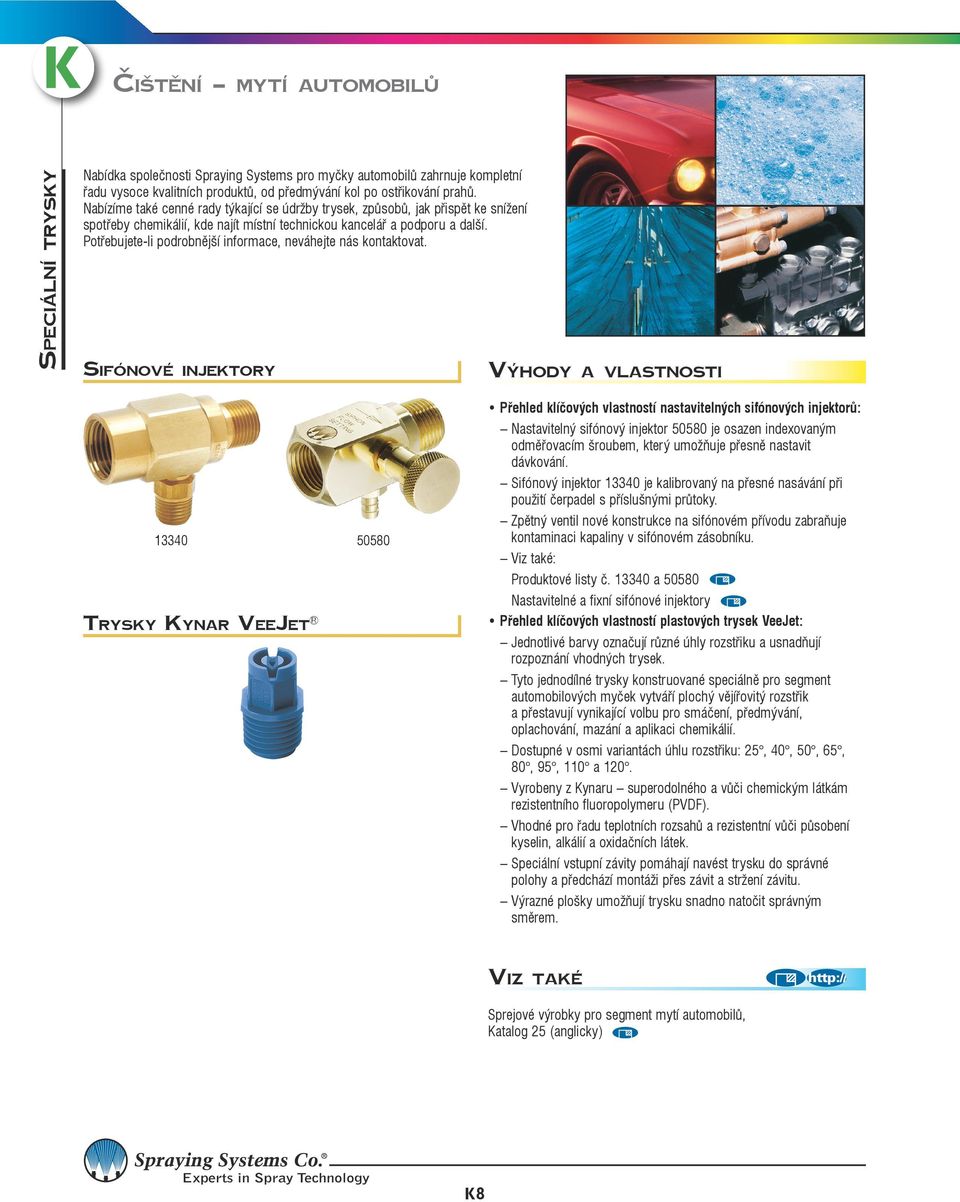

8 Čištění mytí automobilů Speciální Nabídka společnosti Spraying Systems pro myčky automobilů zahrnuje kompletní řadu vysoce kvalitních produktů, od předmývání kol po ostřikování prahů. Nabízíme také cenné rady týkající se údržby trysek, způsobů, jak přispět ke snížení spotřeby chemikálií, kde najít místní technickou kancelář a podporu a další. Potřebujete-li podrobnější informace, neváhejte nás kontaktovat. SifónoVé injektory Výhody a VlaStnoSti kynar Veejet Přehled klíčových vlastností nastavitelných sifónových injektorů: Nastavitelný sifónový injektor je osazen indexovaným odměřovacím šroubem, který umožňuje přesně nastavit dávkování. Sifónový injektor je kalibrovaný na přesné nasávání při použití čerpadel s příslušnými průtoky. Zpětný ventil nové konstrukce na sifónovém přívodu zabraňuje kontaminaci kapaliny v sifónovém zásobníku. Produktové listy č a Nastavitelné a fixní sifónové injektory Přehled klíčových vlastností plastových trysek VeeJet: Jednotlivé barvy označují různé úhly rozstřiku a usnadňují rozpoznání vhodných trysek. Tyto jednodílné trysky konstruované speciálně pro segment automobilových myček vytváří plochý vějířovitý rozstřik a přestavují vynikající volbu pro smáčení, předmývání, oplachování, mazání a aplikaci chemikálií. Dostupné v osmi variantách úhlu rozstřiku: 25, 40, 50, 65, 80, 95, 110 a 120. Vyrobeny z Kynaru superodolného a vůči chemickým látkám rezistentního fluoropolymeru (PVDF). Vhodné pro řadu teplotních rozsahů a rezistentní vůči působení kyselin, alkálií a oxidačních látek. Speciální vstupní závity pomáhají navést trysku do správné polohy a předchází montáži přes závit a stržení závitu. Výrazné plošky umožňují trysku snadno natočit správným směrem. Viz také Sprejové výrobky pro segment mytí automobilů, Katalog 25 (anglicky) K8

9 Čištění mytí automobilů PěnoVací trysky FoamJet PěnoVací trysky QuickJet FoamJet Výhody a Vlastnosti Přehled klíčových vlastností trysek FoamJet: Pomocí přisávání vzduchu vytváří proud provzdušněné pěny ve tvaru plochého vějíře s úhly rozstřiku přibližně 40, 75 nebo 105 s použitím ředěného pěnícího činidla. Pěna se udrží po delší dobu než klasický sprej a zajišťuje větší čistící účinek při nižší spotřebě chemikálií. Vrtání a tělo trysky jsou z materiálu Celcon s nerezovým sítkem a O-kroužky z Vitonu. V nabídce jsou také vysokotlaké trysky FoamJet z tvrzené nerezové oceli. Pro bližší informace prosím kontaktujte výrobce. Trysky FoamJet a QuickJet FoamJet Přehled klíčových vlastností trysek QuickJet FoamJet: Trysky QuickJet FoamJet svým rovnoměrným rozstřikem zajišťují dokonalé mytí. Zaručují rovnoměrné pokrytí v tryskových rámech a vícečetných hlavicích, které vyžadují montáž řady trysek. Snadná instalace a údržba díky automatickému seřízení rozstřiku pouhým pootočením trysky rukou. Modrý, barevně označený zpětný ventil přináší snížení spotřeby chemikálií. Nabízí kompletní řadu tvarů a úhlů plochého rozstřiku. Dostupné v sadě s těly UniJet pro rychlou a snadnou údržbu. Trysky FoamJet a QuickJet FoamJet 8360-ny-bl 8355-ny-bl QJ8360-ny-bl QJ17560any-bl Tělo trysky UniJet s membránovým zpětným ventilem Maximální tlak 9 barů (125 psi) Přípoj 1/4" až 1/8" NPT nebo BSPT (vnější) Tělo trysky UniJet s membránovým zpětným ventilem Maximální tlak 9 barů (125 psi) Přípoj 1/4" nebo 1/8" NPT nebo BSPT (vnitřní) Tělo trysky Quick UniJet s membránovým zpětným ventilem Maximální tlak 20 barů Přípoj 1/4" NPT nebo BSPT (vnější) Tělo trysky Quick UniJet s membránovým zpětným ventilem Maximální tlak 20 barů Pro 1/2", 3/4" a 1" trubky Speciální K9

10 Čištění tlakové myčky Speciální V segmentu průmyslového mytí je společnost Spraying Systems synonymem špičkových produktů. Nabízíme trysky, které zaručují rychlejší mytí s méně šmouhami, trysky, jež snižují spotřebu chemikálií, a trysky, které díky vyšší odolnosti minimalizují servisní odstávky. meg washjet powerjet QcmeG/ QcimeG imeg washjet Stříkací pistole GunJet 70 výhody a vlastnosti Přehled klíčových vlastností trysek MEG/IMEG WashJet: Rozstřik s vysokou nárazovou silou ve tvaru plného proudu nebo plochého vějíře s úhlem rozstřiku od 0 do 65. Speciálně tvrzená nerezová ocel zaručuje tryskám MEG WashJet delší životnost a neměnnou charakteristiku střiku. Trysky IMEG WashJet zaručují nejméně o 25% větší nárazovou sílu rozdělenou rovnoměrně po celé ploše rozstřiku. Sekce C Trysky s plochým rozstřikem Přehled klíčových vlastností trysek PowerJet: Plochý rozstřik tvořený oscilujícím kompaktním proudem. Rozstřik je při zachování stejného tlaku o 50 % procent silnější než u klasické trysky s plochým rozstřikem. Přehled klíčových vlastností trysek QCMEG/QCIMEG: Barevně značené ochranné kroužky. Barevné označení usnadňuje určení úhlu rozstřiku trysky. Žebrování na tryskách označuje natočení rozstřiku a usnadňuje úchop trysky při instalaci/demontáži. Sekce C Trysky s plochým rozstřikem Tryska QCIMEG s vysokou nárazovou silou rozstřiku čistí povrchy účinně, rychle a rovnoměrně Přehled klíčových vlastností stříkacích pistolí GunJet 70: Konstrukce s dlouhou životností pro spolehlivý provoz. Jemný chod spouště při vysokém tlaku. Odolná konstrukce rukojeti a spouště z polyamidu. Nerezové sedlo a kulička ventilu jsou zárukou dlouhé životnosti. Ventil z kované mosazi, záložní kroužek z PTFE a O-kroužky z Vitonu jsou zárukou nejvyšší odolnosti vůči chemikáliím. Velký úchopový prostor umožňuje snadnou práci v rukavicích a profilovaná rukojeť zaručuje pohodlný úchop i pro menší ruce. Volitelně s funkcí vyčištění trysky. Zabraňuje zamrzání trysky při práci v chladném prostředí. Sekce H - Stříkací pistole, pro vysoké tlaky AA70 GunJet K10

11 Výroba elektřiny Kromě nabídky řady sprejových výrobků pro řešení problémů s kontrolou prašnosti ve skladištích paliva, na dopravnících a v místech přesypu (trysky SpiralJet a WhirlJet ), společnost Spraying Systems také zajišťuje sprejové technologie pro absorbéry elektrostatické odlučovače, regulátory mlhy či pytlové filtry a další. Výhody a Vlastnosti Přehled klíčových vlastností trysek FloMax pro rozprach vzduchem: Dvoumédiové trysky FloMax zlepšují efektivitu sběru v chlazených elektrostatických odlučovačích snižováním teploty plynu a lehkým zvyšováním jeho vlhkosti před vstupem do odlučovače. Využívají se také pro snižování obsahu NOx v systémech selektivní nekatalytické redukce NOx. Produktové listy řady FloMax Průvodce chlazením a kondicionováním plynů Vysoce účinné trysky pro rozprach vzduchem FloMax Nová řada trysek pro rozprach vzduchem FloMax X Produkty pro kondicionování plynů Přehled klíčových vlastností trysek MFP FullJet : Trysky s velkým maximálním volným průchodem (MFP) minimalizují ucpávání a zajišťují rovnoměrné rozložení rozstřiku. Sekce B Trysky s rozstřikem ve tvaru plného kužele Tryska FullJet s maximálním volným průchodem trysky pro rozprašování Vzduchem Flomax trysky mfp FullJet Speciální K11

12 elektronický průmysl Speciální Naše nabídka produktů zahrnuje trysky a příslušenství pro linky na výrobu desek tištěných spojů, integrovaných obvodů, CRT displejů a dalších elektronických zařízení. Najdete zde vše, co potřebujete k vyvolávání, leptání a odstraňování rezistu a otřepů z desek tištěných spojů, jejich pouzdření máčením, k nástřiku fotorezistu nebo čištění vrstev integrovaných obvodů. Níže naleznete reprezentativní vzorek našich produktů. Neváhejte nás prosím kontaktovat pro jakékoliv podrobnější informace. Rádi vám poskytneme přístup do naší knihovny příkladových provozů, která ukazuje, jakým způsobem jsme vašim kolegům v segmentu elektronického průmyslu dokázali pomoci vyřešit náročnou problematiku sprejování. VýHody a VlaStnoSti Přehled klíčových vlastností trysek z materiálu Kynar : Vyrobeny z materiálu Kynar (PVDF), termoplastu, který je odolný vůči působení chemikálií a koroze. Trysky neobsahují žádná barviva nebo plniva, která by mohla kontaminovat rozstřik. Vhodné pro ultračistá výrobní prostředí. Ideální pro rozstřik řady chloridových, kyselinových, alkalických či amoniakálních leptadel. Odolávají teplotám do 149 C při tlaku 7 barů. Snadno se instalují, směrují a demontují i v omezených prostorech. Dostupné v provedení s rozstřikem ve tvaru plochého vějíře nebo plného kužele. Rychlovýměnné miniaturní trysky VeeJet (nezobrazeny) z materiálu Kynar (PVDF) zajišťují plochý rozstřik a nabízí pohodlí rychlé výměny. Umožňují během několika vteřin sejmout a nainstalovat trysku pouhým pootočením ruky. Trysky Kynar Přehled klíčových vlastností trysek QuickMist z materiálu Kynar: Vynikající volba pro rozstřik fotorezistu při výrobě integrovaných obvodů nebo CRT obrazovek. Při daném průtoku kapaliny využívá pro dosažení stejné úrovně rozprachu podstatně menší množství vzduchu než klasické trysky pro rozprach vzduchem. Miniaturní rychlovýměnné trysky Quick VeeJet z Kynaru (PVDF) Přehled klíčových vlastností trysek UHMWPE Ultrawear VeeJet: Vyrobeny z polyetylénu s extrémně vysokou molekulovou hmotností. Velmi vhodné pro rozstřik pemzových a jiných abrazivních kapalin. Špičková odolnost vůči působení chemikálií a vysoká pevnost. Produktový list č z materiálu kynar QuickmiSt z materiálu kynar uhmwpe ultrawear VeeJet K12

13 ProtiPožární ochrana Společnost Spraying Systems nabízí v tomto průmyslovém odvětví nejširší výběr trysek schválených podle norem UL/FM/BV pro použití k protipožární ochraně. Naše produkty se využívají při ochraně námořních lodí, ochraně nádrží s plyny a kyselinami, strojoven a kotelen, v přenosných hasicích přístrojích, na ropných plošinách, v zařízeních petrochemických rafinerií, pěnovacích jednotkách, systémech nahrazujících halonové systémy, zaplavovacích zařízeních a při potlačování účinků nebezpečných chemikálií a plynů. Nabízíme také na míru vyráběné protipožární trysky pro vytváření vodní mlhy ve výrobních provozech a pro restaurační/komerční použití. Výhody a Vlastnosti Přehled klíčových vlastností trysek FogJet : Vytváří sprchu velmi jemných kapek ve tvaru plného kužele. Vynikající volba pro mnoho protipožárních systémů. Trysky FogJet řady 7N jsou dostupné v široké nabídce 15 různých velikostí průtoku a s 1" NPT nebo BSPT přípojem s vnitřním závitem. Trysky FogJet řady 7G jsou dostupné v široké nabídce 10 různých velikostí průtoku a s 3/4", 1" a 1-1/2" NPT nebo BSPT přípojem s vnitřním závitem. Sekce E - Trysky pro jemný rozstřik Centrum systémů protipožární ochrany Přehled klíčových vlastností trysek SpiralJet : Kompaktní, spirálovitá konstrukce a vysoký průtok v široké nabídce velikostí přípoje, průtoků, úhlů a typů rozstřiku. Sekce B - Trysky s rozstřikem ve tvaru plného kužele Sekce D - Trysky s rozstřikem ve tvaru dutého kužele Centrum systémů protipožární ochrany trysky FogJet řady 7n trysky FogJet řady 7g trysky spiraljet Speciální K13

14 potravinářský průmysl Speciální Potravinářský průmysl využívá stovky různých sprejových aplikací a žádný jiný výrobce vám nenabízí více možností, jak přispět k optimalizaci výkonu sprejového systému. Zpracovatelé masa a drůbeže, mlékárny, pekárny, továrny na výrobu nápojů, konzervárny, mrazírny a další zpracovatelské závody na nás spoléhají při aplikaci mazadel, sprejovém sušení, mytí tanků a sanitaci výrobních zařízení. výhody a vlastnosti Přehled klíčových vlastností trysek pro rozprach vzduchem: Automatické trysky pro rozprach vzduchem 1/4JAU jsou kompaktní a přesné. Automatické trysky pro rozprach vzduchem řady JAU jsou vybaveny integrovaným pneumatickým válcem pro řízenou aktivaci/deaktivaci trysky s frekvencí až 180 pracovních cyklů za minutu. Sekce F Trysky pro rozprach vzduchem Přehled klíčových vlastností médiem poháněných trysek na mytí tanků: Rotační PTFE trysková hlavice 28500R odpovídá sanitární normě 3A pro nastálo instalovaná čistící zařízení. Ideální pro mlékárenské a jiné provozy, kde sprejová čistící zařízení zůstávají po dokončení čistícího cyklu na místě. Sekce I Produkty pro mytí tanků Průvodce bezpečným a efektivním mytím tanků Technologie AutoJet Centrum pro mytí tanků Přehled klíčových vlastností modulárních sprejových systémů AutoJet: Automatický modulární sprejový systém o výkonu plně vybaveného systému za rozumnou cenu. Systém složený ze dvou základních součástí elektronického řídícího panelu, jehož součástí je řídící jednotka AutoJet, a pneumatického řídícího panelu zvyšuje výkon automatických stříkacích pistolí. Systém poskytuje výjimečnou kontrolu stříkacích pistolí se spolehlivými výsledky pro jakýkoliv nízkoprůtokový sprejový provoz od aplikace malých teček po nanášení jednolitých, rovnoměrných vrstev. Sekce A Technické reference Sekce G Automatické trysky Technologie AutoJet modulární Sprejové SyStémy autojet pro rozprašování vzduchem rotační hydraulické pro mytí tanků K14

15 Potravinářský Průmysl výhody a vlastnosti Přehled klíčových vlastností stříkacích pistolí GunJet cu150a: Spoušť a rukojeť stříkací pistole CU150A určené pro průmyslové mytí jsou zkonstruovány tak, aby nezvyšovaly únavu uživatele. Tvar rozstřiku lze změnit z plného proudu na dutý kužel s úhlem rozstřiku 50. Odolné vůči korozi. Vnější gumová vrstva dostupná v černém nebo bílém provedení chrání před teplotou kapaliny do 93 C. Sekce H Stříkací pistole Produktové listy č , CU150, CU150A Přehled klíčových vlastností trysek MFP SprayDry : Vylepšená konstrukce vířivého tělíska a koncové trysky skýtá větší volný průchod, aniž by došlo ke změně výkonu trysky. Nižší ucpávání a významně delší doba provozuschopnosti při nasazení ve výrobě sušených mléčných produktů a potravin v prášku. Tělo a koncová tryska jsou vyrobeny z nerezové oceli tř Vířivé tělísko se dodává také vyrobené ze speciálně ošetřené tvrzené oceli nebo z karbidu wolframu. Trysky jsou standardně dodávány s fíbrovým těsněním, volitelně s těsněním z PTFE fluoropolymeru nebo z hliníku. Tryskové vložky se dodávají vyrobené ze speciálně ošetřené tvrzené oceli nebo z karbidu wolframu. 120 vzájemně zaměnitelných kombinací tryskové vložky/vířivého tělíska s velikostí průtoku od 210 do 2170 l/h při tlaku 70 barů a úhly rozstřiku 34 až 109. Maximální tlak je 483 bary při maximální doporučené teplotě 150 C při použití standardního fíbrového těsnění. Tryska SprayDry SB s maximálním volným průchodem Tryska SprayDry SK s maximálním volným průchodem Produktový list č , -2 stříkací Pistole GunJet cu150a trysky mfp spraydry Tělo trysky Těsnění Vířivé tělísko Trysková vložka Koncová tryska Speciální K15

16 potravinářský průmysl Speciální výhody a vlastnosti Přehled klíčových vlastností trysek SprayDry řady 104 s vysokým průtokem: Otevřená vířivá komora bez vířivého tělíska zručuje provoz bez ucpávání. Maximální provozní tlak 345 barů. Vířivá komora je v poloze upevněna zajišťovacím šroubem. Trysky WhirlJet SprayDry Produktové listy č , -2, -3, -4 Přehled klíčových vlastností trysek s vysokým průtokem SprayDry řady SSTC: Otevřená vířivá komora bez vířivého tělíska zručuje provoz bez ucpávání. Maximální provozní tlak 69 barů. Vířivá komora je v poloze zajištěna pružinou. Trysky WhirlJet SprayDry Produktové listy č , -2, -3, -4 Spraydry řady 104 S vysokým průtokem Spraydry řady SStc S vysokým průtokem Typická sestava trysek řady 104 Typická sestava SSTC trysek Tělo trysky Tělo trysky Těsnění Trysková vložka Pojistný šroub Vložka s vířivou komorou se zkoseným dnem Vložka s vířivou komorou se zkoseným dnem Pružina Těsnění Koncová tryska s tryskovou vložkou Koncová tryska K16

17 Potravinářský Průmysl výhody a vlastnosti Přehled klíčových vlastností trysek SprayDry s širokým průtokem řady SB/SK: Trysky řady SB jsou větší a jejich konstrukce zaručuje vyšší průtok. Rozsah kapacity trysek SB při rozstřiku vody je od 208 do 2157 l/h. V závislosti na konkrétní použité tryskové vložce se úhly rozstřiku v blízkosti trysky pohybují v rozsahu od 34 do 109. Maximální doporučený provozní tlak: 483 bary. Doporučená pracovní teplota je max. 150 C (se standardním fíbrovým těsněním). Tělo trysek SK je prodloužené, což pomáhá minimalizovat jejich ucpávání. Čtvercový profil poskytuje lepší oporu nástrojům při demontáži. Tryska SprayDry SB s maximálním volným průchodem Tryska SprayDry SK s maximálním volným průchodem Produktový list č , -2 Přehled klíčových vlastností trysek UniJet 23945: Trysky UniJet zajišťují rozstřik ve tvaru širokoúhlého dutého kužele se silnou kruhovou stopou. Často využívány k chlazení masa po porážce. Polyamidové tělo a převlečná matice, sada filtru a koncové trysky z polypropylénu. Produktový list č trysky spraydry s širokým Průtokem řady sb/sk trysky UniJet Typická sestava trysek SB/SK Typická sestava UniJet trysek s koncovou tryskou Tělo trysky Těsnění Tělo trysky TT s vnějším závitem Vířivé tělísko Filtr s filtračním sítkem Trysková vložka Koncová tryska Speciální Koncová tryska Převlečná matice K17

18 předúpravy kovů Speciální Trysky jsou v provozech předúpravy kovů klíčové, protože příčiny mnoha problémů s kvalitou výrobků včetně špatného přilnutí laku, koroze a nerovnoměrně nanesených krycích vrstev často spočívají v nekvalitním rozstřiku. Naštěstí aktuální vývoj sprejových technologií přispívá k minimalizaci těchto příčin zkracováním doby údržby a celkovým zvyšováním výkonu trysek. Disponujeme rozsáhlou nabídkou trysek pro čištění, oplachování, ofukování i vlhčení a je vysoce pravděpodobné, že v naší nabídce najdete přesně takové trysky, jaké hledáte. nastavitelné S kulovým kloubem clip-eyelet promax clip-eyelet výhody a vlastnosti Přehled klíčových vlastností nastavitelných trysek s kulovým kloubem: Nastavitelné trysky s kulovým kloubem jsou osazeny závitovým přípojem a umožňují rychlé a pohodlné polohování koncové trysky pro přesné nasměrování rozstřiku a minimalizaci jeho překrývání. Demontáž či výměna koncových trysek s kulovým kloubem a rozstřikem ve tvaru dutého kužele nebo plochého vějíře je velmi snadná. Převlečná matice drží koncovou trysku v požadované poloze i pokud na trysku působí otřesu nebo chvění. Polypropylénové tělo ProMax s polyftalamidovou převlečnou maticí a O-kroužkem z EPDM pryže (nebo volitelně z materiálu Viton ) zaručuje vynikající odolnost vůči působení chemikálií a tepla. Ideální pro čištění, aplikaci konverzního povlaku, vlhčení a oplachování. Maximální tlak: 8,6 baru. Maximální teplota: 82 C. Produktové listy č , Přehled klíčových vlastností trysek Clip-Eyelet: Konstrukce trysek Clip-Eyelet zaručuje snadnou instalaci a minimální dobu nutnou na údržbu. Sestava trysky se snadno uchycuje na 1", 1-1/4", 1-1/2" nebo 2" trubky s předvrtanými otvory o průměru 14,3 mm nebo 16,7 mm pomocí úchytek z pérové nerezové oceli. Trysky se nasměrují a upevní v požadované poloze dotažením převlečné matice rukou. Dostupné ve verzích s jednoduchou nebo dvojitou svorkou. Konstrukce ze skelnými vlákny vyztuženého polypropylénu zajišťuje odolnost vůči teplu a korozi. Trysky Clip-Eyelet s kulovým kloubem umožňují přesné nasměrování rozstřiku na cílový povrch. Nabízí konzistentní charakteristiku rozstřiku, rovnoměrné pokrytí a odolnost vůči působení chemických látek pro efektivní využití v aplikacích typu čištění, aplikaci konverzního povlaku a oplachování. Maximální tlak: 4 bary ve verzi s jednoduchou svorkou; 10,3 baru ve verzi s dvojitou svorkou. Maximální teplota: 82 C. Produktový list č , strany 1 až 3 Přehled klíčových vlastností trysek ProMax Clip-Eyelet: Trysky ProMax Clip-Eyelet 46500A kombinují spojují snadnou instalaci uchycením na trubku s rychlovýměnnými koncovými tryskami ProMax pro rychlou a snadnou údržbu. Stavitelný kulový kloub umožňuje rychle provádět změny směru rozstřiku. Pro 1", 1-1/4", 1-1/2" a 2" trubky s předvrtanými otvory o průměru 14,3 mm nebo 16,7 mm. Produktový list 46500A, strany 1 a 2 K18

19 PředúPravy kovů trysky ProMax hp eyelet Míchací trysky Pro tanky vzduchové trysky WindJet výhody a vlastnosti Přehled klíčových vlastností trysek ProMax HP Eyelet: Model ProMax HP Eyelet je první montážní sestavou svého druhu, kterou lze snadno nainstalovat nebo demontovat rukou. Tělo opatřené svorkou s kloubem se na trubku upevňuje pomocí jediného šroubu, který lze utáhnout rukou. Produktový list č Přehled klíčových vlastností míchacích trysek: Určeny pro využití uvnitř tanků k zajištění lepší cirkulace roztoků a jejich promíchávání. Zabraňují částicím v usazování na dně nádrží. Jejich konstrukce zvyšuje výkon filtračního systému a umožňuje používat menší čerpadla k cirkulaci většího objemu roztoku v tanku. Ideální pro anodizační, mísící, fosfátovací, pokovovací, oplachovací a čistící provozy. Produktový list č Přehled klíčových vlastností vzduchových trysek WindJet: Ideální pro ofukování vody po oplachování, zkrácení doby sušení, vysoušení záhybů a neprůchozích otvorů nebo odfukování pevných částic. Trysky WindJet snižují náklady na spotřebu vzduchu díky efektivnímu využívání stlačeného vzduchu, snižují hlučnost a vytváří kvalitní a rovnoměrný proud vzduchu. Zesilovače proudu vzduchu s proměnnou účinností zesilují menší množství stlačeného vzduchu, strhávají s sebou okolní vzduch a vytváří stálý proud vzduchu o vysoké rychlosti využívaný k cílenému sušení nebo ofukování. Nízkoprůtokové vzduchové nože WindJet vytváří rovnoměrnou vzduchovou stěnu o vysoké rychlosti proudění pro optimální sušení a ofukování a zároveň spotřebovávají méně stlačeného vzduchu. Okolní vzduch je strháván podél celé délky nože a zajišťuje přídavnou sílu a průtok. Sekce J Vzduchové trysky Katalog vzduchových trysek Produktové listy č. 707-AL/SS, 727 a 727-1/4/SS Vzduchové trysky WindJet nyní v č. 316SS Speciální K19

20 předúpravy kovů Speciální Sady vzduchových nožů WindJet volitelné příslušenství Koncové záslepky na trysky Kulové nástavce ProMax Kulové nástavce se závitem Těsnící nástavce výhody a vlastnosti Přehled klíčových vlastností sad vzduchových nožů WindJet: Plně konfigurovatelné na míru. Kombinují vzduchové nože WindJet s nízkoúdržbovým regeneračním dmychadlem, které zajišťuje energeticky efektivní zdroj čistého a ohřátého vzduchu při nízké provozní hlučnosti. Každá sada se skládá ze vzduchových nožů WindJet, regeneračního dmychadla, ventilů, manometrů, vstupního filtru, armatur a redukcí. Nabídka zahrnuje jako volitelné příslušenství i veškeré další díly, které můžete potřebovat pro sestavení kompletního systému, jako jsou flexibilní potrubí, objímky, vícečetná vedení a kolena. Sekce J Vzduchové trysky Vzduchový nůž WindJet Katalog vzduchových trysek Sady vzduchových nožů WindJet Přehled klíčových vlastností koncových záslepek na trysky: QPA záslepka pro zastavení průtoku kapaliny. Kompatibilní s tryskami ProMax Clip-Eyelet a ProMax HP Eyelet. Přehled klíčových vlastností kulových nástavců ProMax: Nástavec CP46679-PP určený pro těla trysek ProMax HP Eyelet a ProMax QuickJet s kulovým uložením lze osadit koncovými tryskami ProMax VeeJet, FullJet a WhirlJet. Přehled klíčových vlastností kulových nástavců se závitem: Modely CP /4-PPB a CP /8-PPB. Kulové nástavce se závitem lze využít s širokou řadou klasických trysek. Kompatibilní s tryskami Clip-Eyelet, ProMax Clip-Eyelet, ProMax HP Eyelet a s nastavitelnými tryskami s kulovým kloubem. Přehled klíčových vlastností těsnících nástavců: Těsnící nástavec CP20579 lze použít na stávající otvory o průměru 16,7 mm. Těsnící nástavec CP20580 lze použít na stávající otvory o průměru 21 mm. Kompatibilní s tryskami Clip-Eyelet, ProMax Clip-Eyelet a s nastavitelnými tryskami s kulovým kloubem. Vyrábí se z materiálů Buna-N a Viton. K20

21 PaPírenský Průmysl Společnost Spraying Systems nabízí vše potřebné pro optimalizaci výkonu sprejového systému v papírnách, celulózkách či zpracovatelských závodech. Naše nabídka zahrnuje trysky a příslušenství, které vám pomohou optimalizovat výkon vašeho systému od čištění kotoučových filtrů v usazovacích nádržích, aplikaci apretury na suchém konci linky, čištění sacího válce v papírenském stroji, po vlhčení provozu ve zpracovatelském závodě. Náš audit papírenského stroje vám také může pomoci ušetřit čas, zvýšit kvalitu výroby a identifikovat výhledově problematické oblasti. V případě vašeho zájmu mohou zástupci naší technické kanceláře provést během některé z plánovaných odstávek inspekci a záznam stavu všech trysek používaných ve vaší papírně. Neváhejte nás kontaktovat pro bližší informace o této nezávazné službě. Můžete si také vyžádat náš katalog Trysky pro papírny a celulózky (anglicky). elektrický ToPný Pás Výhody a VlasTnosTi Trysky Pro rozstřik černého louhu Provedení s rozstřikovací lžící Vlhčící/PoTahoVací sprchy Provedení VeeJet Přehled klíčových vlastností elektrického topného pásu: Zajišťuje snadný a ekonomický rozstřik viskózních kapalin. Bezproblémový rozstřik obtížně sprejovatelných kapalin, jako jsou vosky, lepidla a škroby, je zárukou kvality výrobků i výrobních procesů a zkracuje dobu údržby věnovanou čištění ucpaných trysek. Topný pás se snadno přetáhne přes tělo trysky řady VMAU s variabilním rozstřikem. Topný pás se zahřeje během několika vteřin. Rovnoměrné vyhřívání přípojů, těla trysky i vzduchové koncové trysky zaručuje konzistentní teplotu sprejované kapaliny a zajišťuje optimální výkon trysky. Snadné sejmutí a odpojení pásu z důvodu čištění trysky zkracuje dobu údržby klíčový aspekt pro použití v prostředích s vysokým stupněm znečištění. Maximální provozní teplota: 121 C. Topný pás je vyroben ze skelnými vlákny vyztužené silikonové pryže. Silikonem izolované vodiče. Určeno pro použití se všemi tryskami řady VMAU s variabilním rozstřikem v samostatných i vícetryskových sestavách. Elektrický topný pás Přehled klíčových vlastností trysek pro rozstřik černého louhu: Dostupné v provedení s rozstřikovací lžicí (45824) nebo v klasickém provedení řady VeeJet. Vynikajíc odolnost vůči působení tepla a korozi. Model se vyrábí z lité nerezové oceli tř. 309 a je osazen velkým vrtáním pro maximální průtok a profilem na spodní straně, který zvyšuje pevnost a životnost trysky. Model VeeJet se vyrábí z nerezové oceli tř. 310 a zajišťuje rovnoměrný rozstřik ve tvaru plochého vějíře. Produktový list č Přehled klíčových vlastností vlhčících/potahovacích sprch: Sprchy lze jemně vyladit pro přesnou a rovnoměrnou distribuci rozstřiku po celé cílové ploše. Jemné ladění se provádí pomocí trysek VMAU s variabilním rozstřikem nainstalovaných po délce sprchy. Ideální pro vlhčící a potahovací provozy. Cenově dostupná automatizace čištění sprch s naší novou sprchou s automatickými kartáči Speciální K21

22 papírenský průmysl Speciální S jehlovým proudem ultrastream S rubínovým a duálním Vrtáním Vmau S Variabilním rozstřikem SamočiStící SamočiStící Sprchy Výhody a VlaStnoSti Přehled klíčových vlastností trysek s jehlovým proudem: Trysky s jehlovým proudem 19124, 38458, představují vynikající volbu pro čištění a oplachování plstěnce, egutéru a sacího válce proudem s velmi vysokou nárazovou silou. Vhodné pro nasazení s oscilačními sprchami a jsou kompatibilní s jinými sprchovými tryskami jehlového typu. Produktové listy č , Přehled klíčových vlastností trysek UltraStream s rubínovým a duálním vrtáním: Modely UltraStream 38170, a představují ideální trysky pro zařízení na ořez papíru vyžadující přesný a čistý řez. Vrtání trysek vytváří jehlovitý rozstřik ve tvaru plného proudu i při vyšších tlacích až do 140 barů a maximální teplotě 121 C. Produktové listy č , Přehled klíčových vlastností trysek VMAU s variabilním rozstřikem: Modulární design zajišťuje flexibilitu a umožňuje jejich nasazení ve velmi specifických sprejových provozech. Úspory energie díky regulovatelnému nastavení tvarovacího vzduchu. Snižují riziko selhání těsnění, redukují usazování materiálu na tryskách a jejich ucpávání. Snadný přístup významně zkracuje dobu odstávek na čištění a údržbu trysek. Dostupné s tryskovou sadou s konstrukcí zabraňující usazování média na trysce ideální pro nástřik lepidel a potahů. Sekce F Trysky pro rozprach vzduchem Tryska VMAU s variabilním rozstřikem Přehled klíčových vlastností samočistících trysek: Samočistící modely a dostupné ve verzích s jehlovým rozstřikem nebo s rozstřikem ve tvaru plochého vějíře snižují nutnost údržby sprch. Snížení tlaku v přívodním potrubí vtáhne čistící pístek, který z ucpané trysky odstraní vlákna a další pevné částice obsažené v kapalině. Díku tomu jsou tyto trysky obzvláště vhodné pro práci s podsítovou vodou. Produktové listy č , , -2, 20235, , -2 Přehled klíčových vlastností samočistících sprch: Vícečetná trysková sprcha z nerezové oceli je dostupná ve třech provedeních s automatickým kartáčem, s manuálně ovládaným kartáčem a bez kartáče. V automatizovaném i ručním provedení jsou tyto sprchy ideální pro použití v recirkulačních systémech, v nichž by ucpávání trysek představovalo problém. K22

23 Farmaceutický průmysl Linky na potahování pilulek, granulí a tablet jsou ve farmaceutickém průmyslu běžné, nicméně obecně lze říci, že zajištění přesného, rovnoměrného potahu je problematické. Většina potahovacích aplikací zahrnuje sprejování viskózních kapalin, takže ucpávání trysek a nerovnoměrný rozstřik jsou častými problémy. Společnost Spraying Systems vyvinula trysky, které tyto problémy řeší. Naše nabídka také zahrnuje trysky speciálně zkonstruované pro sprejové sušení farmaceutických přípravků. Výhody a Vlastnosti Přehled klíčových vlastností trysek MFP SprayDry : Snadná údržba a čištění. Široká nabídka typů trysek a řada dostupných materiálů odolných vůči opotřebení a korozi. Ideální pro použití ve sprejových sušárnách, průtokových systémech a instalacích s otevřeným i uzavřeným oběhem. Tryska SprayDry SB s maximálním volným průchodem Tryska SprayDry SK s maximálním volným průchodem Produktové listy č , -2, , -2, -3, -4, , -2 Přehled klíčových vlastností automatických trysek /4JAU: Trysky pro rozprach vzduchem pomáhají zajistit přesné, rovnoměrné potahování v provozech, kde je uniformita rozstřiku klíčová. Integrovaný regulační šroub, který umožňuje manuálně uzavřít trysku bez narušení chodu ostatních trysek na vícečetné hlavici. Sekce F Trysky pro rozprach vzduchem Přehled klíčových vlastností trysek VMAU s variabilním rozstřikem: Modulární design zajišťuje flexibilitu a umožňuje jejich nasazení ve velmi specifických sprejových provozech. Úspory energie díky regulovatelnému nastavení tvarovacího vzduchu. Snižují riziko selhání těsnění, redukují usazování materiálu na tryskách a jejich ucpávání. Snadný přístup významně zkracuje dobu odstávek na čištění a údržbu trysek. Sanitární bezzávitová konstrukce bez jakýchkoliv závitů v komoře trysky s médiem. Sekce F Trysky pro rozprach vzduchem Tryska VMAU s variabilním rozstřikem trysky mfp spraydry automatické trysky pro rozprach Vzduchem /4Jau trysky Vmau s Variabilním rozstřikem Speciální K23

24 Čištění výrobních provozů Speciální Spolenost Spraying Systems nabízí kompletní řadu trysek a stříkacích pistolí pro dosažení dokonalého čištění vašeho výrobního provozu. Naše nabídka například zahrnuje trysky, které účinně čistí zařízení zpracovatelských a montážních provozů z vnějšku i zevnitř, a vysoce výkonné stříkací pistole pro čištění podlah i provozních zařízení. Informace o vybraných produktech najdete níže. Pokud byste se rádi dozvěděli bližší podrobnosti o řešeních čištění provozů, neváhejte nás kontaktovat. výhody a vlastnosti Přehled klíčových vlastností nastavitelných trysek WashJet 48099: Díky rozstřiku s vysokou nárazovou silou představují skvělou volbu pro čištění zařízení. Zvyšuje čistící účinnost a snižuje spotřebu vody. Konstrukce zaručuje vysokou odolnost vůči náročným podmínkám. Pouhé pootočení koncové trysky promění rozstřik ve tvaru plného proudu v plochý vějíř s ostrými hranami, vysokou nárazovou silou a úhlem rozstřiku až 80. Sekce C Trysky s plochým rozstřikem Přehled klíčových vlastností stříkacích pistolí GunJet CU150A: Konstruované s ohledem na potřeby čištění provozů. Tvar spoušti a rukojeti je vytvořen tak, aby nezvyšovaly únavu uživatele. Vyměnitelné koncové trysky podle průtoku a odnímatelné barevné pásky označující jednotlivé průtoky. Dostupné v mosazi nebo s odlehčenou hliníkovou konstrukcí. Vnější gumová vrstva dostupná v černém nebo bílém provedení chrání před teplotou kapaliny do 93 C. Sekce H Stříkací pistole Produktové listy č , CU150, CU150A Přehled klíčových vlastností stříkacích pistolí GunJet 30L-22425: Stříkací pistole určená do náročných provozů, odolná vůči nárazům, s pevnou polyamidovou rukojetí a lučíkem spouště. Reaguje citlivě a velmi snadno se používá. Jemný chod spouště zaručuje spolehlivé ovládání. Mosazné nástavce různých délek. Uzavření trysky bez odkapu; dřík pístu prochází celou délkou prodlužovacího nástavce. Sekce H Stříkací pistole Produktový list č. 30L nastavitelné WaShJet Stříkací pistole GunJet cu150a Stříkací pistole GunJet 30l K24

25 Ochrana před znečištěním Hledáte způsob, jak zhodnotit a optimalizovat výkon trysek ve vašem systému ochrany životního prostředí před znečištěním? Rádi vám pomůžeme! Využijte naše odborné zkušenosti se všemi aspekty sprejových technologií a s ochranou prostředí před znečištěním pomocí chlazení odpařováním, spalování, kondicionování plynů, řízení NOx, odlučování tuhých částic, praček pro odlučování mlhy a mnoha dalších technologií. Kromě široce využívaných trysek WhirlJet a FullJet, je vám k dispozici rozsáhlá nabídka našich produktů šitých na míru různým požadavkům na ochranu před znečištěním. Níže naleznete několik příkladů. Rádi vám však poskytneme bližší informace o dalších tryskách a službách, které vám s řešením ochrany před znečištěním pomohou. VýhOdy a VlastnOsti Přehled klíčových vlastností trysek pro srážení pěny: Speciálně konstruované pro použití v provzdušňovacích tancích v čističkách odpadních vod. Plochý rozstřik tvořený deflektorem při nízkém tlaku kapaliny. Pokud se tryska ucpe, stačí nadzvednout páku s protizávažím a plný proud nečistoty z trysky vypláchne. Masivní bronzová konstrukce s neoprénovým deflektorem a 1/4" NPT nebo BSPT přípojem. Trysky FoamJet a nové modely trysek QuickJet FoamJet Přehled klíčových vlastností trysek MFP FullJet: Jejich konstrukce (aktuálně v patentovém řízení) zaručuje největší volný průchod ze všech trysek tohoto typu. Maximální průtok kapaliny minimalizuje ucpávání trysky v podmínkách, kde rozstřikovaná voda obsahuje cizorodé částice nebo je třeba kapalinu recirkulovat. Sekce B Trysky s rozstřikem ve tvaru plného kužele Tryska FullJet s maximálním volným průchodem Přehled klíčových vlastností trysek WhirlJet: Dostupné v provedení z karbidu křemíku s nitridovou vazbou nebo z RSBC karborundu. Systémy pro odsiřování spalin mokrou cestou (FGD) představují výzvu jak z důvodu vysoké abrazivnosti vápenného mléka tak z důvodu korozivity kyseliny sírové. Náročné podmínky těchto provozů vyžadují nasazení karbidu křemíku s nitridovou vazbou a RSBC karborundu. Vysoký průtok, dlouhá životnost a vynikající rozstřik. Sekce D Trysky s rozstřikem ve tvaru dutého kužele trysky pro srážení pěny trysky mfp FullJet trysky WhirlJet Speciální K25
