1 LMI čerpadla Maximální flexibilita Elektromagnetická dávkovací čerpadla Kompaktní, inovační přesná, universální

2 čerpadla LMI Již více než 25 let jsou dávkovací čerpadla LMI používány k přesnému dávkování chemikálií v širokém spektru průmyslových oborů. Jejich nebývalá přizpůsobitelnost a velký výběr modelů otevřel nečekané možnosti jejich aplikací. Serie P Díky neustálému vývoji a používání odolnějších a ušlechtilejších materiálů se dále rozšiřuje rozsah čerpatelných agresivních látek. Serie A Neustálý vývoj čerpadel LMI, zdokonalování řízení a ovládání, testování v náročných provozních podmínkách přímo vybízí k jejich aplikaci v komplexních průmyslových technologiích. Serie B a C Neomezené možnosti aplikací: úprava vody ve všech stupních procesu, čištění odpadních vod, dávkování zemědělských hnojiv, výrobní linky papírenského průmyslu, potravinářský průmysl, chladící okruhy, elektrárenství... Serie J Serie H

3 Výkon Čerpadla LMI jsou používaná v řadě procesů k dávkování přesného množství chemikálií. Samostatně poháněný člen stlačuje membránu. Tím je zajištěna minimální spotřeba energie a čerpadlo je hermeticky utěsněno. Proto jsou tyto čerpadla vhodná i do extrémně nepříznivého prostředí.

4 Dávkovací čerpadla 5 možností řízení, 5 typových řad Všechna čerpadla mají vnějším vlivům odolný plastový kryt Omezená možnost nastavení Regulace výkonu v rozsahu %. Fixní nastavená frekvence vstřiků a ručně nastavitelná velikost dávky. Mode 0 Mode 1 Mode 5 Plně nastavitelné čerpadlo Regulace výkonu v rozsahu %. Možnost manuálního nastavení velikosti dávky i frekvence vstřiků. Proporcionální dávkování Regulace výkonu v rozsahu %. Dvě možnosti provozního režimu: - ruční nastavení velikosti dávky i frekvence vstřiků - frekvence vstřiků řízena externím signálem ze suchého kontaktu např. z vodoměru Frekvence vstřiků je řízena automaticky přiváděným signálem. Čerpadlo může být vybaveno bezpečnostním hlídáním minimální hladiny. Automatické dávkování Dva provozní režimy: - ruční nastavení velikosti dávky a frekvence vstřiků - frekvence vstřiků je řízená podle průtoku Čerpadla mohou být řízena pomocí beznapěܙového kontaktu nebo otevřeným kolektorem z vodoměru nebo jiného pulsy generujícího zařízení. Čerpadla mohou pracovat v různých řídících režimech při použití adapteru MICROPACE - násobič, dělič, převodník 4 20 ma. Možnost hlídání minimální hladiny. Čerpadla série B a C jsou vybavena Elektronickou regulací výkonu. Mikroprocesorem řízené dávkování Ručně nastavitelná frekvence vstřiků v rozmezí vstřiků/hodinu. Intuitivní, snadné nastavení pomocí tlačítkové klávesnice a LCD displeje. Možnosti ovládání: dálkově ovládaný Start/Stop, pulsně ovládaný proporcionální provoz, interní násobič a dělič pulsů, řízení pomocí 4 20 ma vstupního signálu, kontrola činnosti čerpadla, chybová hlášení, hlídání minimální hladiny. Čerpadla mohou být vybavena funkcí hlídání průtoku a jsou vybavena elektronickou regulací výkonu. Mode 7 Mode 9

5 Standardní a speciální provedení Čerpadla LMI jsou vhodná pro dávkování většiny kapalin, včetně kyselin, zásad chlorovaných kapalin. Technické parametry čerpadel LMI: membránová příp. pístová elektromagnetická čerpadla max. teplota čerpané kapaliny: 50 C sací výška: 1,5m přesnost nastavení průtoku: ±2% Série P membránová čerpadla 17,3 bar a 12 L/hod. Série A membránová čerpadla 17,3 bar a 7,6 L/hod. Série B membránová čerpadla 10,3 bar a 26 L/hod. Série C membránová čerpadla 20,7 bar a 76 L/hod. Série J membránová čerpadla. Nízkonapěܙová, bateriová na 12V. 9,7 bar a 7,6 L/hod. Standardní provedení čerpadel Široké spektrum aplikací materiály používané na konstrukci hlav: PVC, PVDF, PGC, akrylát, nerezová ocel a materiály používané na ventily: keramické kuličky, sedla z PTFE nebo POLYPREL (1), umožňují téměř neomezený rozsah použití čerpadel. Speciální provedení pak umožňují čerpání např. viskózních kapalin. membrány jsou vyráběny z kompozitu FLUOROFILM (2). nerezové provedení pístových čerpadel je určené hlavně pro dávkování kapalin, bez nerozpuštěných částic, za velkého vstřikovacího tlaku. Hermeticky uzavřená, robustní konstrukce materiál skříně čerpadla je zhotoven ze zpevněných skelných vláken a spolu s ostatními použitými materiály je zajištěna vysoká odolnost čerpadel. čerpadla splňují požadavky na elektrické krytí IP 65, všechny demontovatelné části jsou zajištěny nerezovými šrouby a těsněními. Příslušenství a náhradní díly nabízíme široký rozsah příslušenství, od zásobních nádrží, po proudové-frekvenční převodníky, jednoduše vše co potřebujete pro kompletní instalaci. dodáváme servisní sady pro běžnou údržbu hlavních součástí čerpadel. Měřiče ph, vodivosti, redoxu, volného a vázaného chlóru, O 3, O 2 měřiče D3000 jsou mikroprocesorem řízené, dvoukanálové, programovatelné měřiče ph, ORP, volného Cl, celkového Cl, chlordioxidu ClO 2, ozónu O 3, hydrogen peroxidu, brómu, kyseliny peroctové a vodivosti. doporučujeme jejich použití pro automatizaci a celkové usnadnění řízení procesů ve vodárenství, v chemickém průmyslu, v průmyslových aplikacích, atd. Kompletní dodávka většina čerpadel je dodávaná včetně: - vstřikovacího ventilu - patního ventilu - hadicových propojení - českého návodu Komplexní služby Jako oficiální zástupce, nabízíme kompletní sortiment firmy MILTON ROY Europe včetně záručního a pozáručního servisu. Kromě samostatných čerpadel dodáváme, dle požadavků zákazníka, automatizované dávkovací sestavy, včetně měření a automatizace. Série H pístová čerpadla 80 bar a 0,65 L/hod Ochrana proti korozi: celá elektronika Je zalita v epoxidové pryskyřici, která zaručuje její dokonalou ochranu před vibracemi a výpary korozivních látek. Speciální provedení MILTON ROY Europe nabízí možnost výroby a vývoje čerpadel přesně dle přání zákazníka, tak aby do posledního detailu splnily potřeby technologie apod.

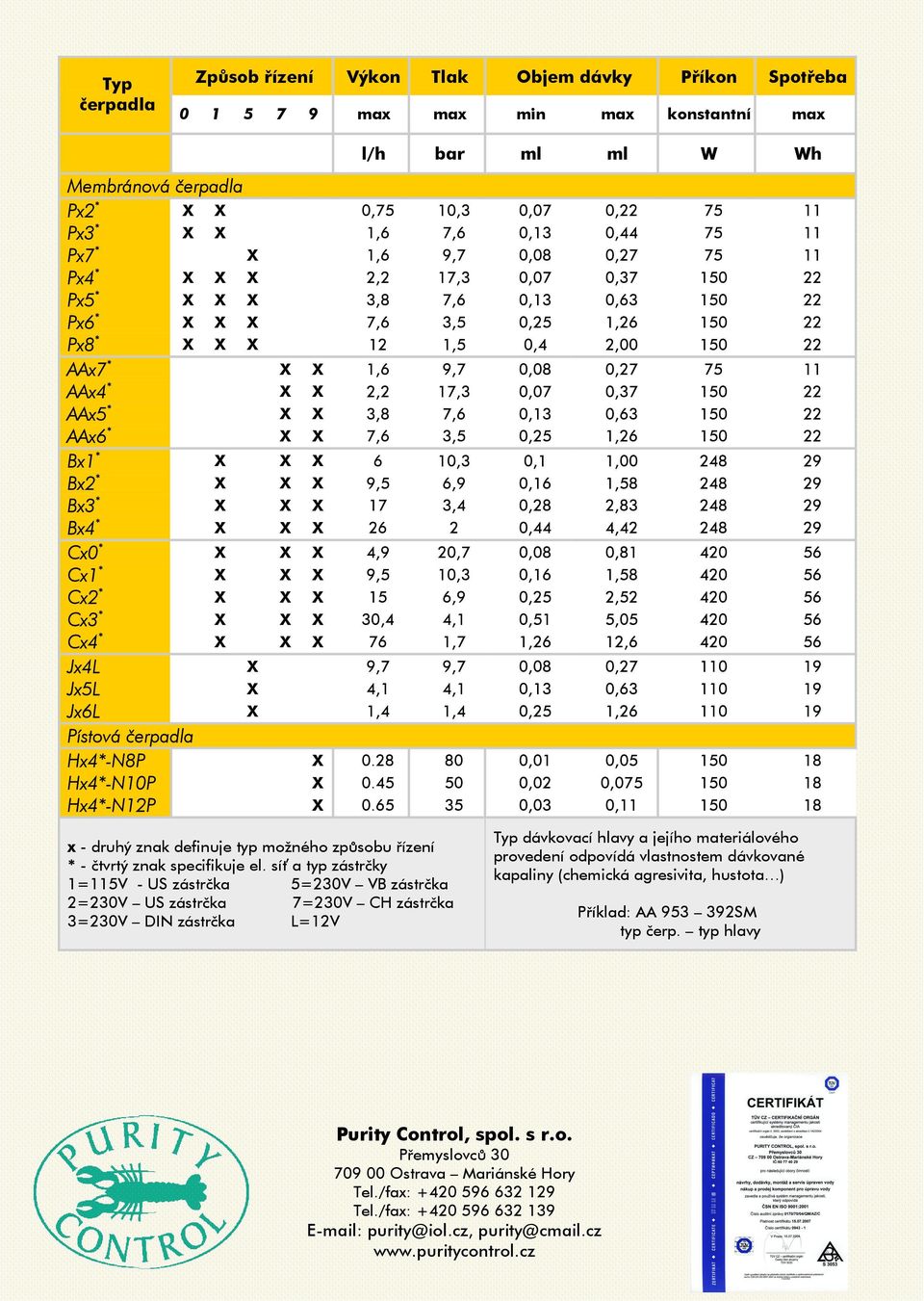

6 Typ čerpadla Způsob řízení Výkon Tlak Objem dávky Příkon Spotřeba max max min max konstantní max l/h bar ml ml W Wh Membránová čerpadla Px2 * X X 0,75 10,3 0,07 0, Px3 * X X 1,6 7,6 0,13 0, Px7 * X 1,6 9,7 0,08 0, Px4 * X X X 2,2 17,3 0,07 0, Px5 * X X X 3,8 7,6 0,13 0, Px6 * X X X 7,6 3,5 0,25 1, Px8 * X X X 12 1,5 0,4 2, AAx7 * X X 1,6 9,7 0,08 0, AAx4 * X X 2,2 17,3 0,07 0, AAx5 * X X 3,8 7,6 0,13 0, AAx6 * X X 7,6 3,5 0,25 1, Bx1 * X X X 6 10,3 0,1 1, Bx2 * X X X 9,5 6,9 0,16 1, Bx3 * X X X 17 3,4 0,28 2, Bx4 * X X X ,44 4, Cx0 * X X X 4,9 20,7 0,08 0, Cx1 * X X X 9,5 10,3 0,16 1, Cx2 * X X X 15 6,9 0,25 2, Cx3 * X X X 30,4 4,1 0,51 5, Cx4 * X X X 76 1,7 1,26 12, Jx4L X 9,7 9,7 0,08 0, Jx5L X 4,1 4,1 0,13 0, Jx6L X 1,4 1,4 0,25 1, Pístová čerpadla Hx4*-N8P X ,01 0, Hx4*-N10P X ,02 0, Hx4*-N12P X ,03 0, x - druhý znak definuje typ možného způsobu řízení * - čtvrtý znak specifikuje el. ܙsí a typ zástrčky 1=115V - US zástrčka 5=230V VB zástrčka 2=230V US zástrčka 7=230V CH zástrčka 3=230V DIN zástrčka L=12V Typ dávkovací hlavy a jejího materiálového provedení odpovídá vlastnostem dávkované kapaliny (chemická agresivita, hustota ) Příklad: AA SM typ čerp. typ hlavy Purity Control, spol. s r.o. Přemyslovců Ostrava Mariánské Hory Tel./fax: Tel./fax: purity@iol.cz, purity@cmail.cz
