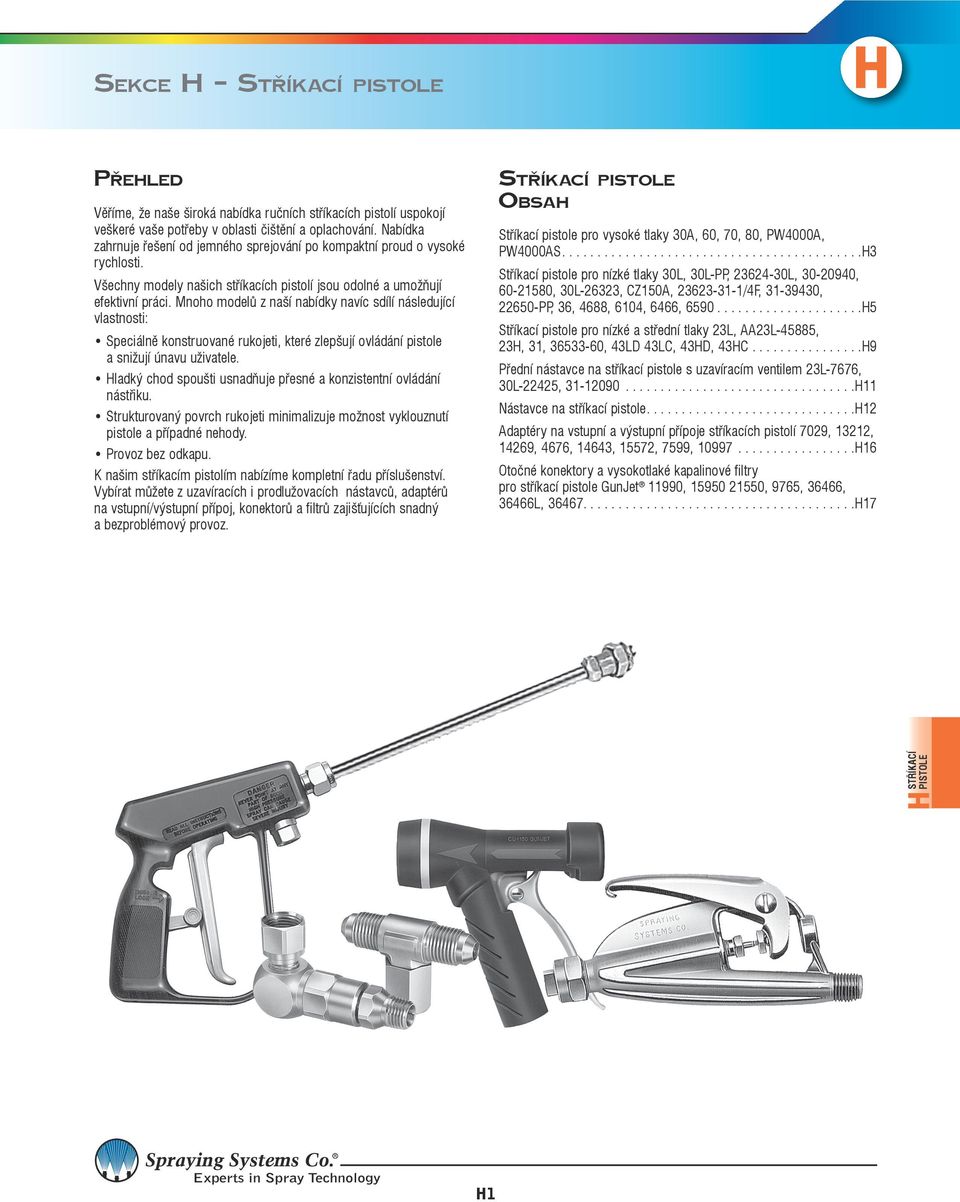

1 Sekce h Stříkací PiStole Přehled Věříme, že naše široká nabídka ručních stříkacích pistolí uspokojí veškeré vaše potřeby v oblasti čištění a oplachování. Nabídka zahrnuje řešení od jemného sprejování po kompaktní proud o vysoké rychlosti. Všechny modely našich stříkacích pistolí jsou odolné a umožňují efektivní práci. Mnoho modelů z naší nabídky navíc sdílí následující vlastnosti: Speciálně konstruované rukojeti, které zlepšují ovládání pistole a snižují únavu uživatele. Hladký chod spoušti usnadňuje přesné a konzistentní ovládání nástřiku. Strukturovaný povrch rukojeti minimalizuje možnost vyklouznutí pistole a případné nehody. Provoz bez odkapu. K našim stříkacím pistolím nabízíme kompletní řadu příslušenství. Vybírat můžete z uzavíracích i prodlužovacích nástavců, adaptérů na vstupní/výstupní přípoj, konektorů a filtrů zajišťujících snadný a bezproblémový provoz. Stříkací PiStole obsah Stříkací pistole pro vysoké tlaky 30A, 60, 70, 80, PW4000A, PW4000AS...H3 Stříkací pistole pro nízké tlaky 30L, 30L-PP, L, , , 30L-26323, CZ150A, /4F, , PP, 36, 4688, 6104, 6466, H5 Stříkací pistole pro nízké a střední tlaky 23L, AA23L-45885, 23H, 31, , 43LD 43LC, 43HD, 43HC...H9 Přední nástavce na stříkací pistole s uzavíracím ventilem 23L-7676, 30L-22425, H11 Nástavce na stříkací pistole...h12 Adaptéry na vstupní a výstupní přípoje stříkacích pistolí 7029, 13212, 14269, 4676, 14643, 15572, 7599, H16 Otočné konektory a vysokotlaké kapalinové filtry pro stříkací pistole GunJet 11990, , 9765, 36466, 36466L, H17 STŘÍKACÍ PISTOLE H1

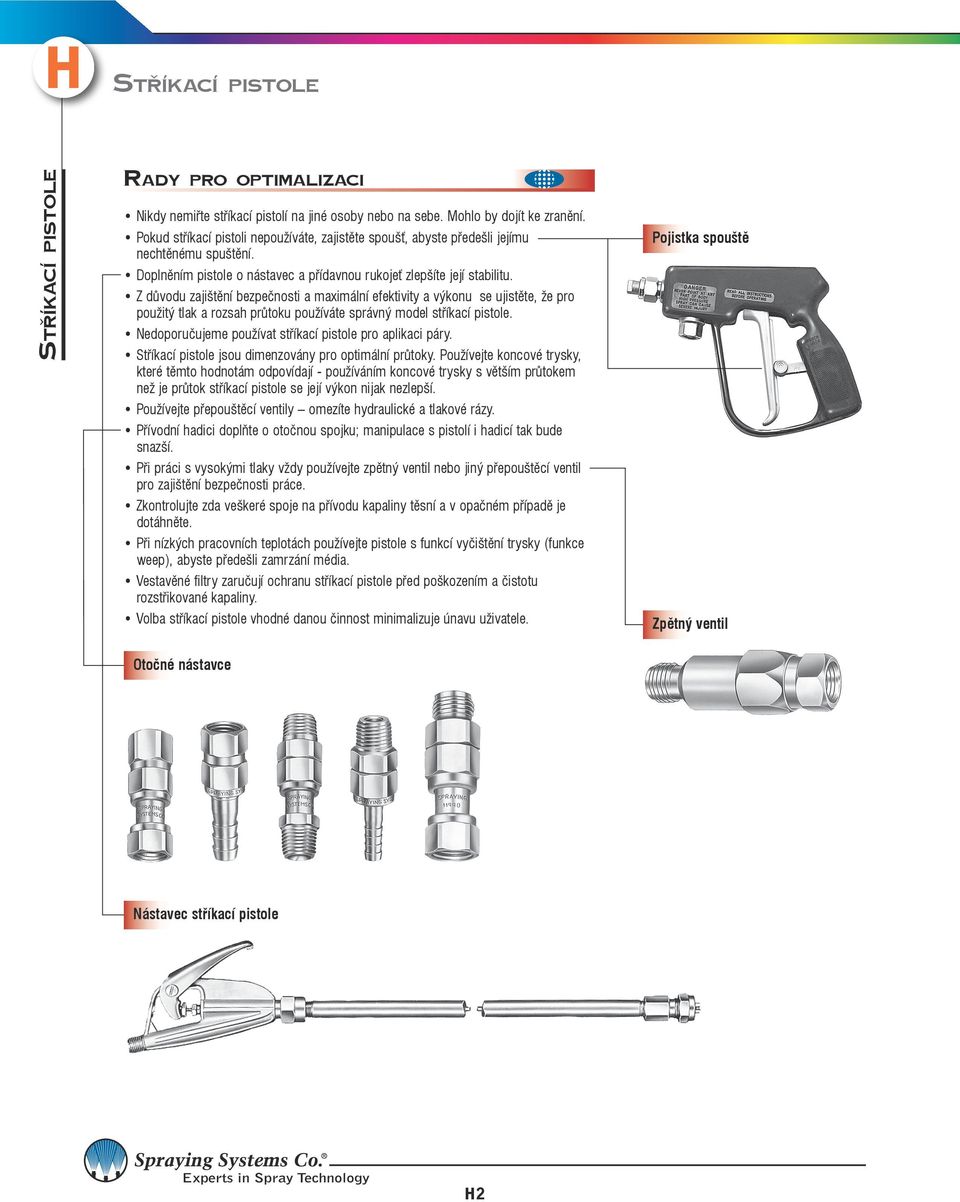

2 Stříkací pistole Stříkací pistole Rady pro optimalizaci Nikdy nemiřte stříkací pistolí na jiné osoby nebo na sebe. Mohlo by dojít ke zranění. Pokud stříkací pistoli nepoužíváte, zajistěte spoušť, abyste předešli jejímu nechtěnému spuštění. Doplněním pistole o nástavec a přídavnou rukojeť zlepšíte její stabilitu. Z důvodu zajištění bezpečnosti a maximální efektivity a výkonu se ujistěte, že pro použitý tlak a rozsah průtoku používáte správný model stříkací pistole. Nedoporučujeme používat stříkací pistole pro aplikaci páry. Stříkací pistole jsou dimenzovány pro optimální průtoky. Používejte koncové trysky, které těmto hodnotám odpovídají - používáním koncové trysky s větším průtokem než je průtok stříkací pistole se její výkon nijak nezlepší. Používejte přepouštěcí ventily omezíte hydraulické a tlakové rázy. Přívodní hadici doplňte o otočnou spojku; manipulace s pistolí i hadicí tak bude snazší. Při práci s vysokými tlaky vždy používejte zpětný ventil nebo jiný přepouštěcí ventil pro zajištění bezpečnosti práce. Zkontrolujte zda veškeré spoje na přívodu kapaliny těsní a v opačném případě je dotáhněte. Při nízkých pracovních teplotách používejte pistole s funkcí vyčištění trysky (funkce weep), abyste předešli zamrzání média. Vestavěné filtry zaručují ochranu stříkací pistole před poškozením a čistotu rozstřikované kapaliny. Volba stříkací pistole vhodné danou činnost minimalizuje únavu uživatele. Zpětný ventil Otočné nástavce Nástavec stříkací pistole H2

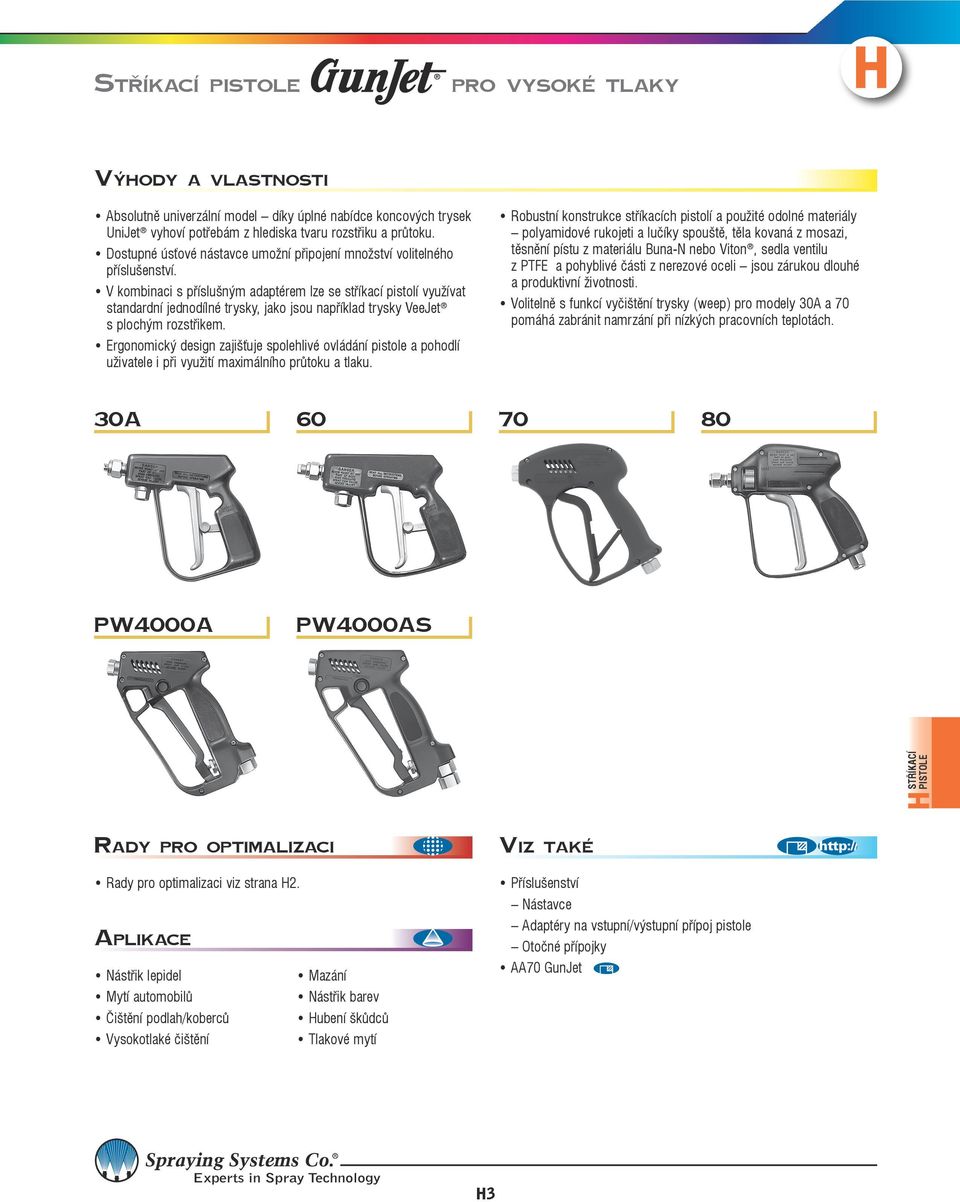

3 stříkací pistole pro Vysoké tlaky Výhody a Vlastnosti Absolutně univerzální model díky úplné nabídce koncových trysek UniJet vyhoví potřebám z hlediska tvaru rozstřiku a průtoku. Dostupné úsťové nástavce umožní připojení množství volitelného příslušenství. V kombinaci s příslušným adaptérem lze se stříkací pistolí využívat standardní jednodílné trysky, jako jsou například trysky VeeJet s plochým rozstřikem. Ergonomický design zajišťuje spolehlivé ovládání pistole a pohodlí uživatele i při využití maximálního průtoku a tlaku. Robustní konstrukce stříkacích pistolí a použité odolné materiály polyamidové rukojeti a lučíky spouště, těla kovaná z mosazi, těsnění pístu z materiálu Buna-N nebo Viton, sedla ventilu z PTFE a pohyblivé části z nerezové oceli jsou zárukou dlouhé a produktivní životnosti. Volitelně s funkcí vyčištění trysky (weep) pro modely 30A a 70 pomáhá zabránit namrzání při nízkých pracovních teplotách. 30A PW4000A PW4000AS Stříkací pistole RAdy PRo optimalizaci Rady pro optimalizaci viz strana H2. APlikAce Nástřik lepidel Mazání Mytí automobilů Nástřik barev Čištění podlah/koberců Hubení škůdců Vysokotlaké čištění Tlakové mytí Viz také Příslušenství Nástavce Adaptéry na vstupní/výstupní přípoj pistole Otočné přípojky AA70 GunJet H3

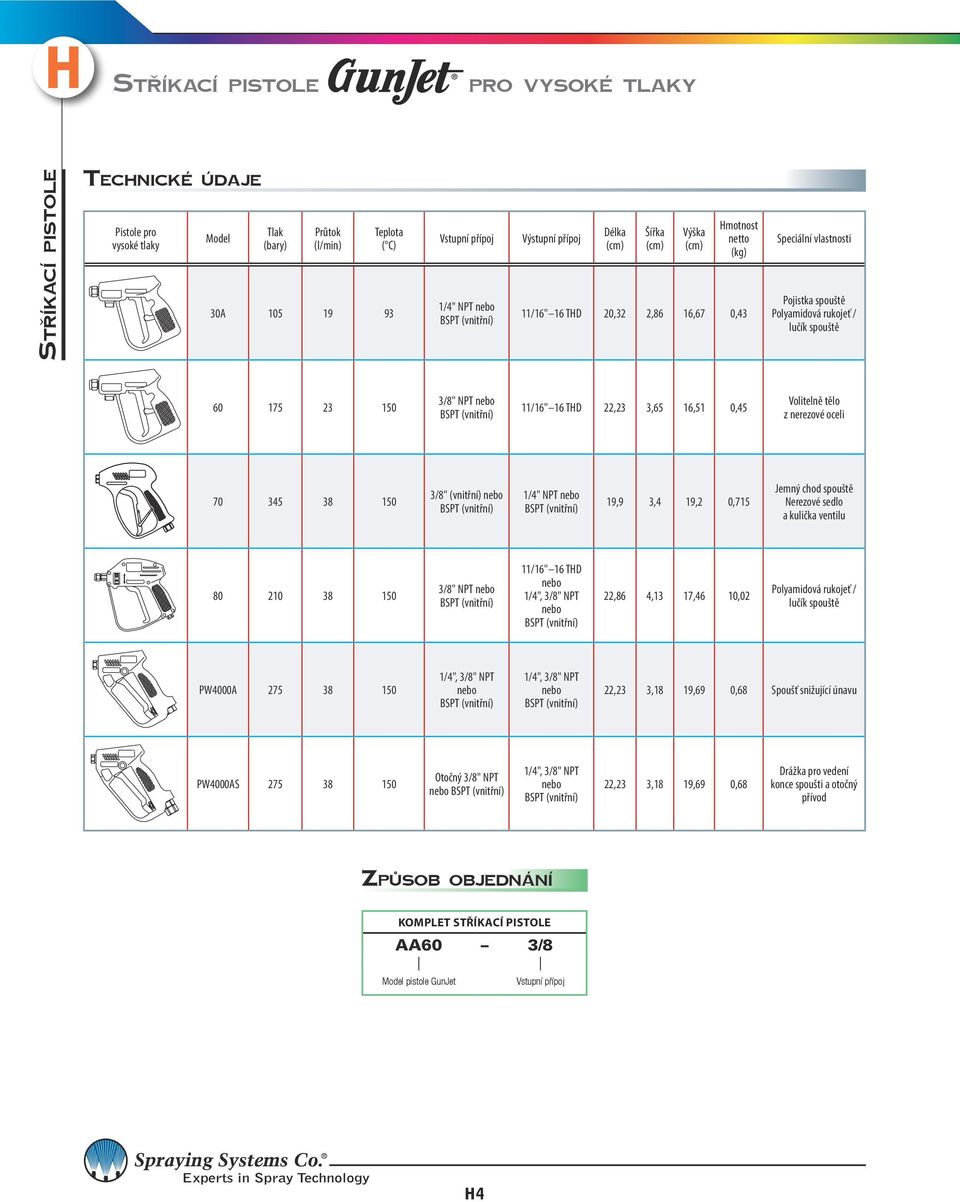

4 Stříkací pistole pro vysoké tlaky Stříkací pistole technické údaje Pistole pro vysoké tlaky Model Tlak (bary) Průtok (l/min) Teplota ( C) 30A Vstupní přípoj Výstupní přípoj Délka (cm) Šířka (cm) Výška (cm) Hmotnost netto (kg) 11/16" 16 20,32 2,86 16,67 0,43 Speciální vlastnosti Polyamidová rukojeť / lučík spouště /8" NPT nebo 11/16" 16 22,23 3,65 16,51 0,45 Volitelně tělo z nerezové oceli /8" (vnitřní) nebo 19,9 3,4 19,2 0,715 Jemný chod spouště Nerezové sedlo a kulička ventilu /8" NPT nebo 11/16" 16 nebo 1/4", 3/8" NPT nebo 22,86 4,13 17,46 10,02 Polyamidová rukojeť / lučík spouště PW4000A /4", 3/8" NPT nebo 1/4", 3/8" NPT nebo 22,23 3,18 19,69 0,68 Spoušť snižující únavu PW4000AS Otočný 3/8" NPT nebo 1/4", 3/8" NPT nebo 22,23 3,18 19,69 0,68 Drážka pro vedení konce spoušti a otočný přívod ZpůSob objednání Komplet stříkací pistole AA60 3/8 l l Model pistole GunJet Vstupní přípoj H4

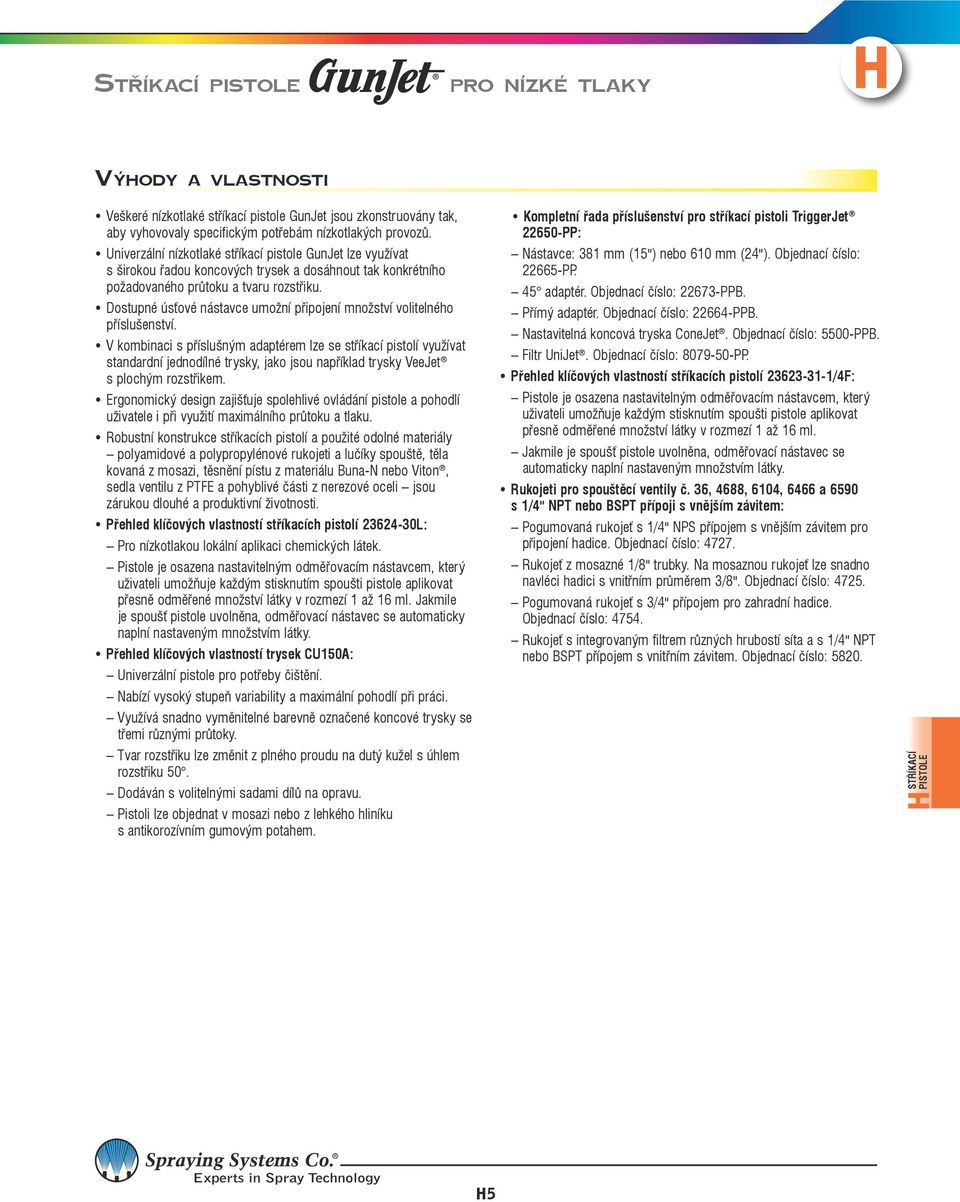

5 Stříkací pistole pro nízké tlaky Výhody a VlaStnoSti Veškeré nízkotlaké stříkací pistole GunJet jsou zkonstruovány tak, aby vyhovovaly specifickým potřebám nízkotlakých provozů. Univerzální nízkotlaké stříkací pistole GunJet lze využívat s širokou řadou koncových trysek a dosáhnout tak konkrétního požadovaného průtoku a tvaru rozstřiku. Dostupné úsťové nástavce umožní připojení množství volitelného příslušenství. V kombinaci s příslušným adaptérem lze se stříkací pistolí využívat standardní jednodílné trysky, jako jsou například trysky VeeJet s plochým rozstřikem. Ergonomický design zajišťuje spolehlivé ovládání pistole a pohodlí uživatele i při využití maximálního průtoku a tlaku. Robustní konstrukce stříkacích pistolí a použité odolné materiály polyamidové a polypropylénové rukojeti a lučíky spouště, těla kovaná z mosazi, těsnění pístu z materiálu Buna-N nebo Viton, sedla ventilu z PTFE a pohyblivé části z nerezové oceli jsou zárukou dlouhé a produktivní životnosti. Přehled klíčových vlastností stříkacích pistolí L: Pro nízkotlakou lokální aplikaci chemických látek. Pistole je osazena nastavitelným odměřovacím nástavcem, který uživateli umožňuje každým stisknutím spoušti pistole aplikovat přesně odměřené množství látky v rozmezí 1 až 16 ml. Jakmile je spoušť pistole uvolněna, odměřovací nástavec se automaticky naplní nastaveným množstvím látky. Přehled klíčových vlastností trysek cu150a: Univerzální pistole pro potřeby čištění. Nabízí vysoký stupeň variability a maximální pohodlí při práci. Využívá snadno vyměnitelné barevně označené koncové trysky se třemi různými průtoky. Tvar rozstřiku lze změnit z plného proudu na dutý kužel s úhlem rozstřiku 50. Dodáván s volitelnými sadami dílů na opravu. Pistoli lze objednat v mosazi nebo z lehkého hliníku s antikorozívním gumovým potahem. kompletní řada příslušenství pro stříkací pistoli triggerjet PP: Nástavce: 381 mm (15") nebo 610 mm (24"). Objednací číslo: PP. 45 adaptér. Objednací číslo: PPB. Přímý adaptér. Objednací číslo: PPB. Nastavitelná koncová tryska ConeJet. Objednací číslo: 5500-PPB. Filtr UniJet. Objednací číslo: PP. Přehled klíčových vlastností stříkacích pistolí /4F: Pistole je osazena nastavitelným odměřovacím nástavcem, který uživateli umožňuje každým stisknutím spoušti pistole aplikovat přesně odměřené množství látky v rozmezí 1 až 16 ml. Jakmile je spoušť pistole uvolněna, odměřovací nástavec se automaticky naplní nastaveným množstvím látky. Rukojeti pro spouštěcí ventily č. 36, 4688, 6104, 6466 a 6590 s 1/4" NPt nebo BSPt přípoji s vnějším závitem: Pogumovaná rukojeť s 1/4" NPS přípojem s vnějším závitem pro připojení hadice. Objednací číslo: Rukojeť z mosazné 1/8" trubky. Na mosaznou rukojeť lze snadno navléci hadici s vnitřním průměrem 3/8". Objednací číslo: Pogumovaná rukojeť s 3/4" přípojem pro zahradní hadice. Objednací číslo: Rukojeť s integrovaným filtrem různých hrubostí síta a s 1/4" NPT nebo BSPT přípojem s vnitřním závitem. Objednací číslo: Stříkací pistole H5

6 Stříkací pistole pro nízké tlaky Stříkací pistole 30l 30l-pp l l cu150a /4F pp rady pro optimalizaci Rady pro optimalizaci viz strana H2. aplikace Čištění obecně Nízkotlaké čištění Lokální aplikace chemických látek Viz také Příslušenství Nástavce Adaptéry na vstupní/výstupní přípoj pistole Otočné přípojky H6

7 Stříkací pistole pro nízké tlaky technické údaje Nízkotlaké stříkací pistole Model Tlak (bary) Průtok (l/min) Teplota ( C) Vstupní přípoj Výstupní přípoj Délka (cm) Šířka (cm) Výška (cm) Hmotnost netto (kg) Speciální vlastnosti 30L /16" 16 UniJet 20,32 2,86 16,67 0,43 Polyamidová rukojeť / lučík spouště 30L-PP /16" 16 UniJet 20,32 2,86 16,67 0,26 Polypropylénová rukojeť / lučík spouště L 5,2 dávkování v rozmezí 1 až 16 ml 93 11/16" 16 UniJet 25,08 5,35 16,67 0,68 Nastavitelné dávkování Automatické naplnění ,80 2,86 16,67 0,34 Variabilní tvar rozstřiku ovládaný spouští /8" NPT nebo 22,86 3,65 16,51 0,55 Variabilní tvar rozstřiku ovládaný spouští Pojistka spoušt 30L ,86 16,67 0,37 Využívá rychlovýměnné trysky, těsnění sedla ventilu a koncové trysky řady Quick UniJet. Odolná vůči korozi. CU150A až /2" NPT nebo 16,5 5,7 16,5 1 Vyměnitelné koncové trysky. Nastavitelný tvar rozstřiku: pevný proud až dutý kužel s úhlem rozstřiku 50. Odolná vůči korozi. Bílé nebo černé pogumování. Lze objednat náhradní díly. Dostupná také v hliníku (hmotnost 0,62 kg). Stříkací pistole způsob objednání Komplet stříkací pistole CU150A AL 22 l l l Typ pistole GunJet Označení materiálu Průtok Komplet stříkací pistole PP 1/4 l l l Typ pistole GunJet Označení materiálu Vstupní přípoj H7

8 Stříkací pistole pro nízké tlaky Stříkací pistole technické údaje Speciální nízkotlaké stříkací pistole /4F MeterJet Tlak (bary) Průtok (l/min) 5,2 1 až 16 ml Vstupní přípoj Výstupní přípoj Speciální vlastnosti 11/16" 16 UniJet /4" NPS nebo BSPT (vnější) PP TriggerJet 10 7,6 Spouštěcí ventil Spouštěcí ventil ,6 Spouštěcí ventil ,6 Spouštěcí ventil ,6 Spouštěcí ventil ,6 1/4" až 3/8" hadicový nebo 1/4 NPT nebo 1/4" nebo 3/8" NPT nebo 1/4" nebo 3/8" NPT nebo Nastavitelné dávkování Automatické naplnění Variabilní tvar rozstřiku ovládaný spouští Uzavření trysky bez odkapu Tělo z mosazi, spoušť z nerezové oceli Tlumící kryt z materiálu Buna-N Polypropylénová konstrukce odolná vůči korozi Volitelný filtr UniJet Odolná membrána Viton Mosaz nebo nerezová ocel Mosaz nebo nerezová ocel Mosaz nebo nerezová ocel 11/16" 16 Prodloužená spoušť Prodloužená spoušť Stříkací pistole GunJet použitá ke smývání mastnoty ze zařízení a podlahy. H8

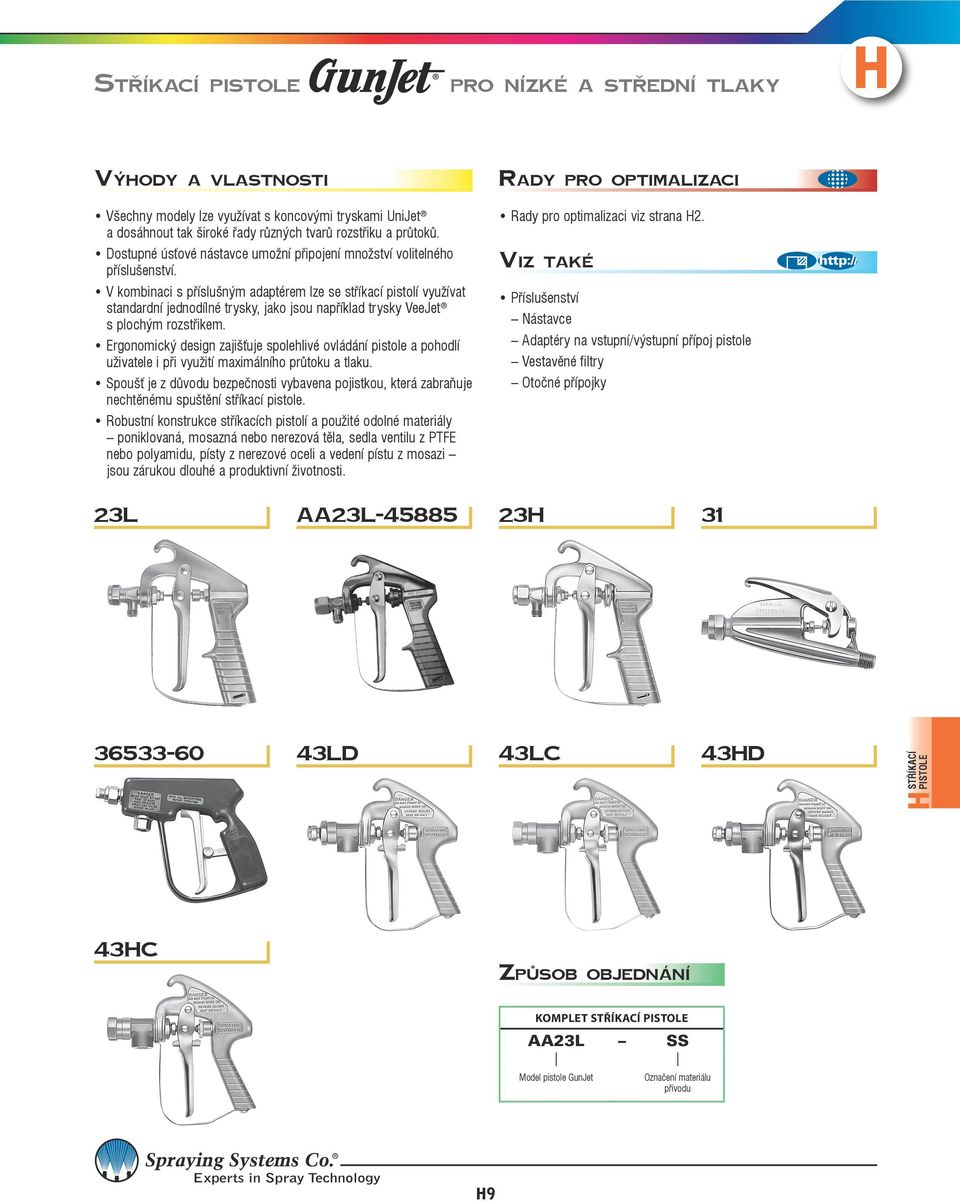

9 Stříkací pistole pro nízké a Střední tlaky VýHody a VlaStnoSti rady pro optimalizaci Všechny modely lze využívat s koncovými tryskami UniJet a dosáhnout tak široké řady různých tvarů rozstřiku a průtoků. Dostupné úsťové nástavce umožní připojení množství volitelného příslušenství. V kombinaci s příslušným adaptérem lze se stříkací pistolí využívat standardní jednodílné trysky, jako jsou například trysky VeeJet s plochým rozstřikem. Ergonomický design zajišťuje spolehlivé ovládání pistole a pohodlí uživatele i při využití maximálního průtoku a tlaku. Spoušť je z důvodu bezpečnosti vybavena pojistkou, která zabraňuje nechtěnému spuštění stříkací pistole. Robustní konstrukce stříkacích pistolí a použité odolné materiály poniklovaná, mosazná nebo nerezová těla, sedla ventilu z PTFE nebo polyamidu, písty z nerezové oceli a vedení pístu z mosazi jsou zárukou dlouhé a produktivní životnosti. Rady pro optimalizaci viz strana H2. Viz také Příslušenství Nástavce Adaptéry na vstupní/výstupní přípoj pistole Vestavěné filtry Otočné přípojky 23l aa23l H ld 43lc 43Hd Stříkací pistole 43Hc způsob objednání Komplet stříkací pistole AA23L SS l l Model pistole GunJet Označení materiálu přívodu H9

10 Stříkací pistole pro nízké a Střední tlaky Stříkací pistole technické údaje Pistole pro nízké a střední tlaky Model Tlak (bary) Průtok (l/min) Teplota ( C) Vstupní přípoj 23L /4" NPS (vnější) Výstupní přípoj 11/16" 16 UniJet Délka (cm) Šířka (cm) Výška (cm) Hmotnost netto (kg) 15,24 2,70 18,42 0,43 Speciální vlastnosti Rukojeť z hliníkové slitiny Sedlo ventilu z PTFE Dřík pístu z nerezové oceli Mosazné vedení pístu Niklované tělo AA23L , /4" NPS (vnější) 15,24 2,70 18,42 0,45 Matice pro nastavení velikosti kapek Kuželovitá jehla ventilu Připevněné sedlo ventilu Niklované tělo 23H /4" NPS (vnější) 15,24 2,70 18,42 0, /4" NPS (vnější) nebo NPT nebo 13,97 2,54 8,25 0,35 Uzavření trysky bez odkapu (volitelně) /8" NPT nebo 22,22 3,65 16,51 0,45 Odolná polyamidová rukojeť / lučík spouště Zajištění spouště 43LD /2" NPT nebo 20,32 3,50 21,27 1 Tělo z mosazi 43LC /2", 3/4" NPT nebo 1/2", 3/4" NPT nebo 20,32 3,50 21, HD /2" NPT nebo 22,86 3,50 21, HC /2", 3/4" NPT nebo 1/2", 3/4" NPT nebo 22,86 3,50 21,27 1 H10

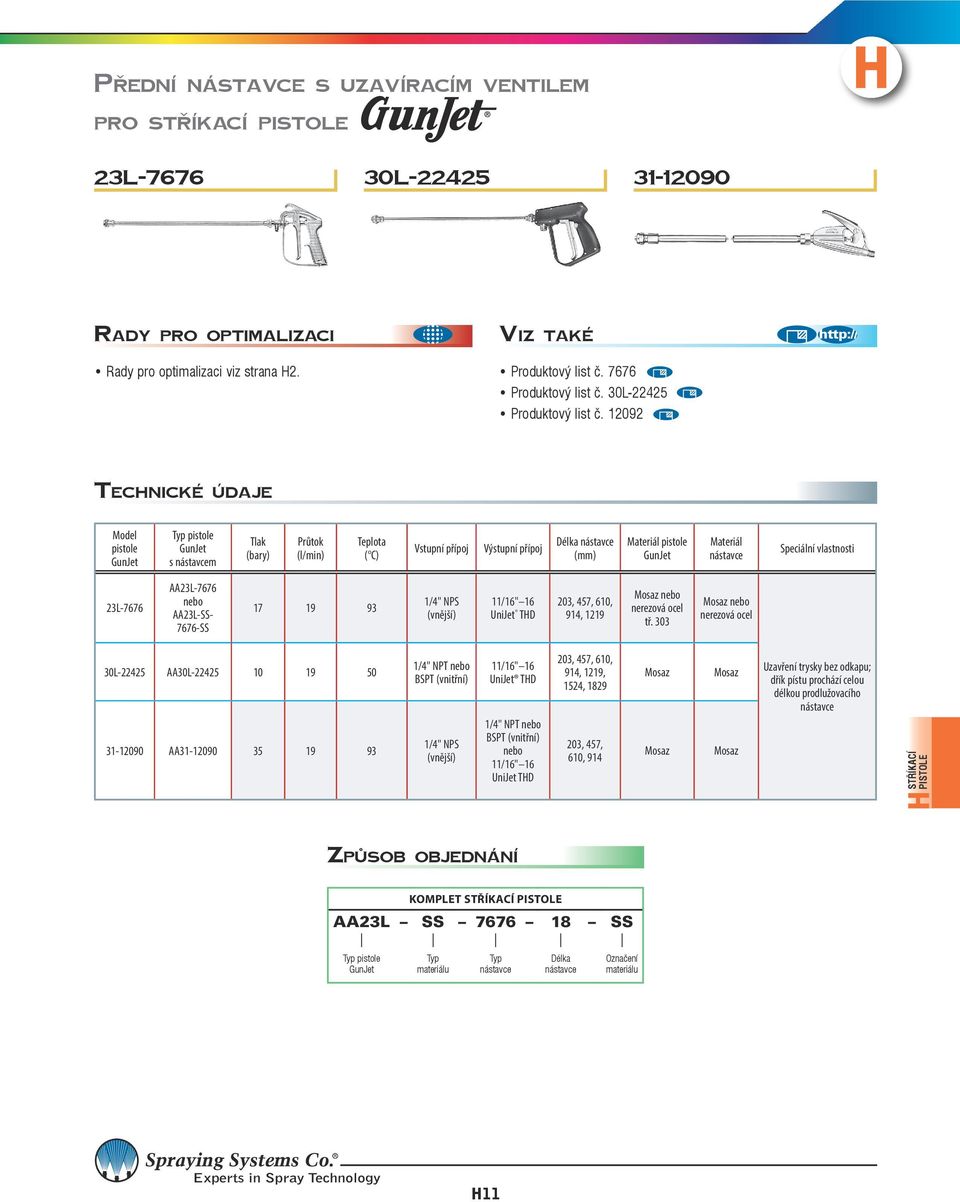

11 Přední nástavce s uzavíracím ventilem Pro stříkací Pistole 23l l rady Pro optimalizaci Rady pro optimalizaci viz strana H2. viz také Produktový list č Produktový list č. 30L Produktový list č technické údaje Model pistole GunJet Typ pistole GunJet s nástavcem Tlak (bary) Průtok (l/min) Teplota ( C) Vstupní přípoj Výstupní přípoj Délka nástavce (mm) Materiál pistole GunJet Materiál nástavce Speciální vlastnosti 23L-7676 AA23L-7676 nebo AA23L-SS SS /4" NPS (vnější) 11/16" 16 UniJet 203, 457, 610, 914, 1219 Mosaz nebo nerezová ocel tř. 303 Mosaz nebo nerezová ocel 30L AA30L AA /4" NPS (vnější) 11/16" 16 UniJet nebo 11/16" 16 UniJet 203, 457, 610, 914, 1219, 1524, , 457, 610, 914 Mosaz Mosaz Mosaz Mosaz Uzavření trysky bez odkapu; dřík pístu prochází celou délkou prodlužovacího nástavce Stříkací pistole způsob objednání Komplet stříkací pistole AA23L SS SS l l l l l Typ pistole GunJet Typ materiálu Typ nástavce Délka nástavce Označení materiálu H11

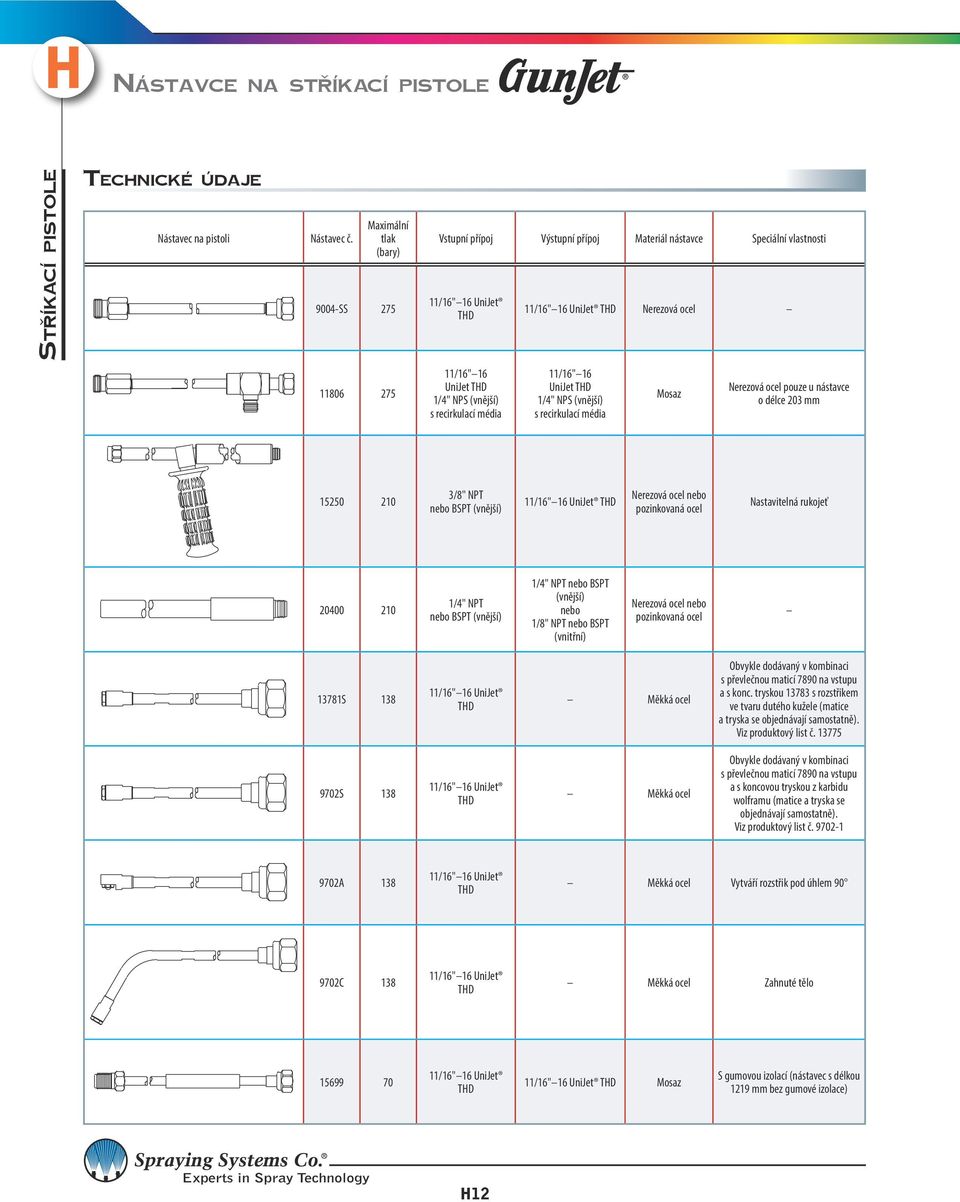

12 NáStavce Na Stříkací pistole Stříkací pistole technické údaje Nástavec na pistoli Nástavec č. Maximální tlak (bary) 9004-SS Vstupní přípoj Výstupní přípoj Materiál nástavce Speciální vlastnosti 11/16" 16 UniJet 1/4" NPS (vnější) s recirkulací média Nerezová ocel 11/16" 16 UniJet 1/4" NPS (vnější) s recirkulací média Mosaz Nerezová ocel pouze u nástavce o délce 203 mm /8" NPT nebo BSPT (vnější) Nerezová ocel nebo pozinkovaná ocel Nastavitelná rukojeť /4" NPT nebo BSPT (vnější) BSPT (vnější) nebo 1/8" NPT nebo BSPT (vnitřní) Nerezová ocel nebo pozinkovaná ocel 13781S 138 Měkká ocel Obvykle dodávaný v kombinaci s převlečnou maticí 7890 na vstupu a s konc. tryskou s rozstřikem ve tvaru dutého kužele (matice a tryska se objednávají samostatně). Viz produktový list č S 138 Měkká ocel Obvykle dodávaný v kombinaci s převlečnou maticí 7890 na vstupu a s koncovou tryskou z karbidu wolframu (matice a tryska se objednávají samostatně). Viz produktový list č A 138 Měkká ocel Vytváří rozstřik pod úhlem C 138 Měkká ocel Zahnuté tělo Mosaz S gumovou izolací (nástavec s délkou 1219 mm bez gumové izolace) H12

13 Nástavce Na stříkací pistole technické údaje Nástavec na pistoli Nástavec č. Tlak (bary) Vstupní přípoj Výstupní přípoj Materiál nástavce Speciální vlastnosti Mosaz Zahnuté tělo s gumovou izolací CP BSPT (vnější) BSPT (vnější) Hliník Mosaz 17 Mosaz; 203, 305, 457, 610, 762, 914 a 1219 mm Mosaz (délky 203, 305, 457, 610, 914 a 1219 mm dostupné i v nerezové oceli) /8" NPT nebo BSPT (vnější) Mosaz ,6 Mosaz (délka 914 mm dostupná také v nerezové oceli) Zahnuté tělo Stříkací pistole ,6 Mosaz Zahnuté tělo s otočným kloubem Mosaz Sifón s nastavitelným průtokem Polyester H13

14 NáStavce Na Stříkací pistole Stříkací pistole kompatibilita Se Stříkacími pistolemi Nástavec č SS /4M /8F 13781S 9702S 9702A 9702C Dodávané délky (mm) 22AUH 24AUA LD /4 Stříkací pistole / / * * 914 * * 457 * * 914 * * * Použijte v kombinaci s adaptérem /4-SSP z nerezové oceli. H14

15 Nástavce Na stříkací pistole kompatibilita se stříkacími pistolemi Nástavec č. Dodávané délky (mm) 22AUH 24AUA LD /4 Stříkací pistole / / CP Stříkací pistole Způsob objednání Komplet nástavce SS l l l Typ nástavce Délka nástavce Označení materiálu H15

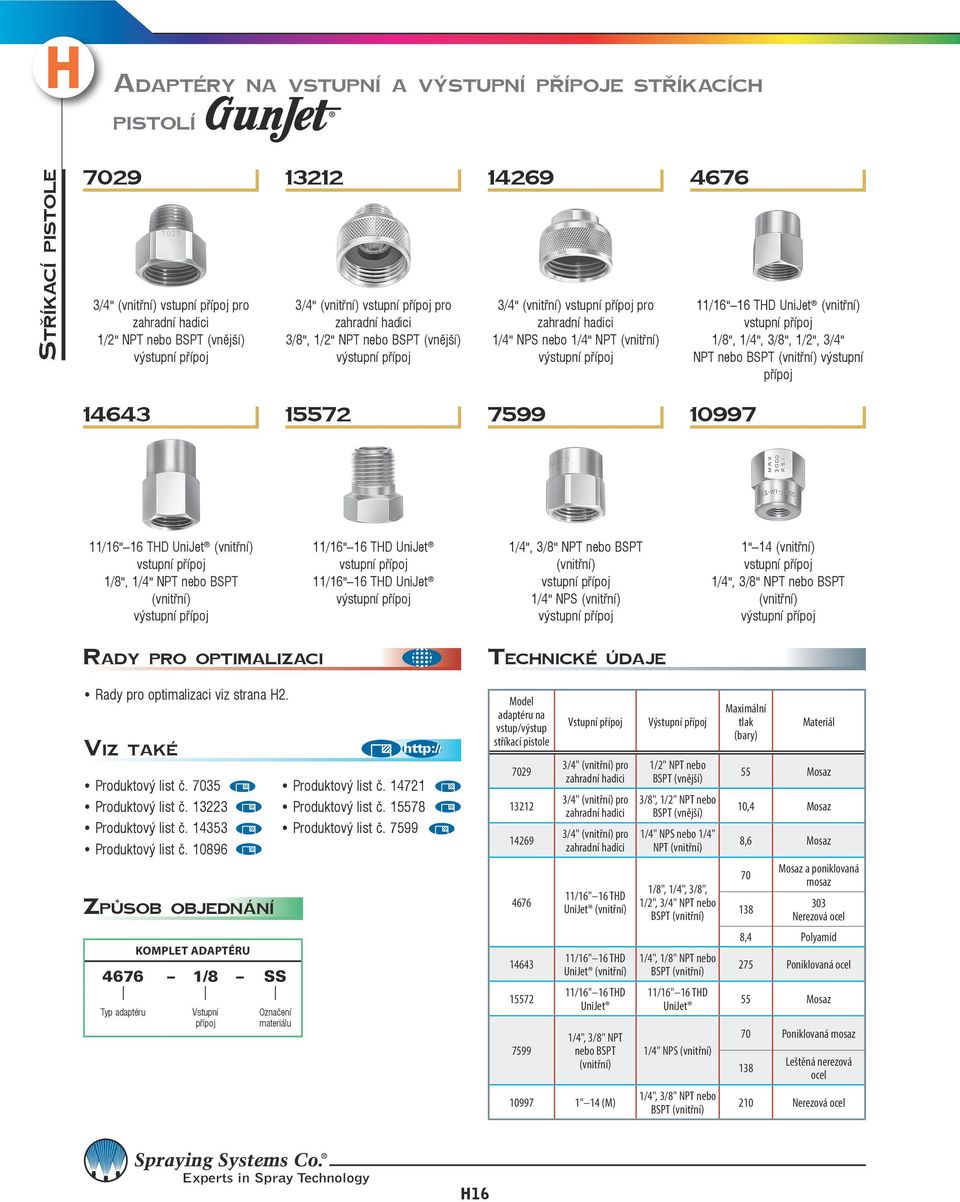

16 adaptéry na vstupní a výstupní přípoje Stříkacích pistolí Stříkací pistole /4" (vnitřní) pro zahradní hadici 1/2" NPT nebo BSPT (vnější) výstupní přípoj /4" (vnitřní) pro zahradní hadici 3/8", 1/2" NPT nebo BSPT (vnější) výstupní přípoj 3/4" (vnitřní) pro zahradní hadici 1/4" NPS nebo 1/4" NPT (vnitřní) výstupní přípoj 11/16" 16 UniJet (vnitřní) 1/8", 1/4", 3/8", 1/2", 3/4" NPT nebo výstupní přípoj /16" 16 UniJet (vnitřní) 1/8", BSPT (vnitřní) výstupní přípoj 11/16" 16 UniJet 11/16" 16 UniJet výstupní přípoj 1/4", 3/8" NPT nebo BSPT (vnitřní) 1/4" NPS (vnitřní) výstupní přípoj 1" 14 (vnitřní) 1/4", 3/8" NPT nebo BSPT (vnitřní) výstupní přípoj rady pro optimalizaci technické údaje Rady pro optimalizaci viz strana H2. viz také Produktový list č Produktový list č Produktový list č Produktový list č ZpůSob objednání Produktový list č Produktový list č Produktový list č Model adaptéru na vstup/výstup stříkací pistole Vstupní přípoj 3/4" (vnitřní) pro zahradní hadici 3/4" (vnitřní) pro zahradní hadici 3/4" (vnitřní) pro zahradní hadici 11/16" 16 UniJet (vnitřní) Výstupní přípoj 1/2" NPT nebo BSPT (vnější) 3/8", 1/2" NPT nebo BSPT (vnější) 1/4" NPS nebo 1/4" NPT (vnitřní) 1/8", 1/4", 3/8", 1/2", 3/4" NPT nebo Maximální tlak (bary) Materiál 55 Mosaz 10,4 Mosaz 8,6 Mosaz Mosaz a poniklovaná mosaz 303 Nerezová ocel Komplet adaptéru /8 SS l l l Typ adaptéru Vstupní přípoj Označení materiálu /16" 16 UniJet (vnitřní) 11/16" 16 UniJet 1/4", 3/8" NPT nebo BSPT (vnitřní) 1/4", 1/8" NPT nebo 11/16" 16 UniJet 1/4" NPS (vnitřní) 8,4 Polyamid 275 Poniklovaná ocel 55 Mosaz 70 Poniklovaná mosaz 138 Leštěná nerezová ocel " 14 (M) 1/4", 3/8" NPT nebo 210 Nerezová ocel H16

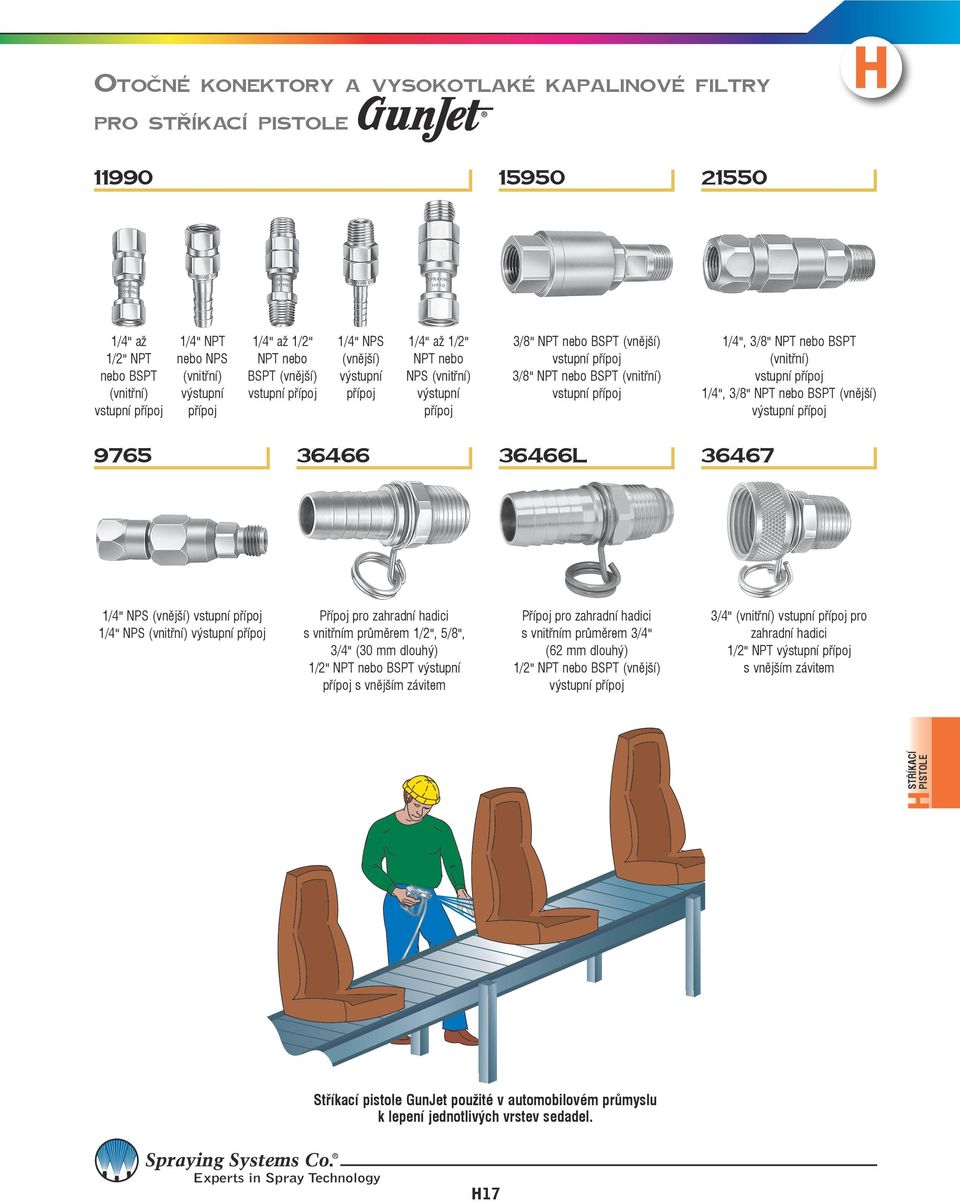

17 OtOčné konektory a vysokotlaké kapalinové filtry pro stříkací pistole /4" až 1/2" NPT nebo BSPT (vnitřní) 1/4" NPT nebo NPS (vnitřní) výstupní přípoj 1/4" až 1/2" NPT nebo BSPT (vnější) 1/4" NPS (vnější) výstupní přípoj 1/4" až 1/2" NPT nebo NPS (vnitřní) výstupní přípoj 3/8" NPT nebo BSPT (vnější) 3/8" NPT nebo 1/4", 3/8" NPT nebo BSPT (vnitřní) 1/4", 3/8" NPT nebo BSPT (vnější) výstupní přípoj l /4" NPS (vnější) 1/4" NPS (vnitřní) výstupní přípoj Přípoj pro zahradní hadici s vnitřním průměrem 1/2", 5/8", 3/4" (30 mm dlouhý) 1/2" NPT nebo BSPT výstupní přípoj s vnějším závitem Přípoj pro zahradní hadici s vnitřním průměrem 3/4" (62 mm dlouhý) 1/2" NPT nebo BSPT (vnější) výstupní přípoj 3/4" (vnitřní) pro zahradní hadici 1/2" NPT výstupní přípoj s vnějším závitem Stříkací pistole Stříkací pistole GunJet použité v automobilovém průmyslu k lepení jednotlivých vrstev sedadel. H17

18 otočné konektory a VySokotlaké kapalinové filtry pro Stříkací pistole Stříkací pistole np 1/4", 3/8" NPT (vnější) 3/8" NPT nebo výstupní přípoj /8" NPT (vnější) 3/8" NPS (vnitřní) výstupní přípoj Filtr 1/4" NPS (vnější) 1/4" NPS (vnitřní) výstupní přípoj Filtr 1/4" NPS (vnější) 1/4" NPS (vnitřní) výstupní přípoj SS Rady pro optimalizaci Rady pro optimalizaci viz strana H2. Viz také Otočný rozbočovací T-kus se používá s elektricky ovládanými automatickými stříkacími pistolemi AA26AUH pro zajištění recirkulace kapaliny Produktový list č Produktový list č Produktový list č Produktový list č Produktový list č Produktový list č Produktový list č Stříkací pistole GunJet použitá k oplachu podlahy a zařízení. H18

19 OtOčné konektory a vysokotlaké kapalinové filtry pro stříkací pistole technické údaje Model č. Vstupní přípoj Výstupní přípoj Maximální tlak (bary) Teplota ( C) Materiál Speciální vlastnosti 1/4" až 1/2" NPT nebo BSPT (vnitřní) NPS (vnitřní) /4" až 1/2" NPT nebo BSPT (vnější) Mosaz Těsnící hadice, otočný kloub (360 ) zabraňuje tvoření smyček na hadici a předčasné únavě uživatele 1/4" NPS (vnější) 1/4" až 1/2" NPT nebo NPS (vnitřní) /8" NPT nebo BSPT (vnější) 3/8" NPT nebo Mosaz nebo nerezová ocel /4", 3/8" NPT nebo 1/4", 3/8" NPT nebo BSPT (vnější) Mosaz /4" NPS (vnější) 1/4" NPS (vnitřní) 275 Nerezová ocel L Pro zahradní hadici s vnitř. prům. 1/2", 5/8", 3/4" (30 mm dlouhý) Pro zahradní hadici s vnitřním průměrem 3/4" (62 mm dlouhý) 1/2" NPT nebo BSPT s vnějším závitem 10 Mosaz 1/2" NPT nebo BSPT (vnější) 10 Mosaz Zajišťovací kroužek fixuje spoušť pistole CU150A v poloze plný průtok /4" (vnitřní) pro zahradní hadici 1/2" NPT s vnějším závitem 10 Mosaz Pro použití s se stříkací pistolí CU150A NP 1/4", 3/8" NPT (vnější) 3/8" NPT nebo Ložiska Delrin a O-kroužek Buna-N Pro stropní montáž /8" NPT (vnější) 3/8" NPS (vnitřní) Poniklovaná mosaz Otočný kloub pro stropní montáž Filtr /4" NPS (vnější) 1/4" NPS (vnitřní) 275 Nerezová ocel Filtr /4" NPS (vnější) 1/4" NPS (vnitřní) 275 Nerezová ocel SS 1/2"-20 J.I.C. (vnější) 1/2"-20 J.I.C. (vnitřní) 138 Nerezová ocel Výběr z řady hrubostí síta Rozpěry uvnitř filtru zabraňují zhroucení síta při vysokých tlacích Otočný filtr chrání trysky před ucpáním a zabraňuje tvoření smyček na hadici, čímž usnadňuje práci s pistolí T-kus pro pistole AA26AUH pro zajištění recirkulace kapaliny Stříkací pistole ZpůsOb Objednání KoneKtory pro stříkací pistole l Typ otočného kloubu Informace o dalších typech otočných kloubů a filtrů a možnostech jejich objednání vám rádi sdělíme telefonicky. H19

20 otočné konektory a vysokotlaké kapalinové filtry pro Stříkací pistole Stříkací pistole technické údaje pro Typ přípoje Objednací číslo otočného kloubu Velikost závitu přípoje (NPT/BSPT nebo NPS) Vnitřní x vnitřní Vnější x vnější Vnější x vnitřní Přibl. celková délka (mm) /4" NPT/ 1/4" NPT/ /4" NPT/ 1/4" NPS (vnitřní) /8" NPT/ 3/8" NPT/ /2" NPT/ 1/2" NPT/ /8" NPT/ 1/4" NPS (vnitřní) /4" NPT/BSPT (vnější) 1/4" NPT/BSPT (vnější) /4" NPT/BSPT (vnější) 1/4" NPS (vnější) /8" NPT/BSPT (vnější) 3/8" NPT/BSPT (vnější) /2" NPT/BSPT (vnější) 1/2" NPT/BSPT (vnější) /4" NPS (vnější) 1/4" NPS (vnitřní) /4" NPT/BSPT (vnější) 1/4" NPT/ /4" NPT/BSPT (vnější) 1/4" NPS (vnitřní) /8" NPT/BSPT (vnější) 3/8" NPT/ /2" NPT/BSPT (vnější) 1/2" NPT/ /8" NPT/BSPT (vnější) 1/4" NPS (vnitřní) 51 Typ přípoje Vnitřní x nátrubek hadice Vnější x nátrubek hadice Objednací číslo otočného kloubu Velikost závitu (NPT/BSPT nebo NPS) Přípoje Prům. nátrubku (mm) Přibl. celková délka (mm) Vnitřní průměr hadice (mm) /4" NPS (vnitřní) 7, /4" NPS (vnitřní) 10, /4" NPT/BSPT (vnější) 7, /4" NPS (vnější) 7, /4" NPT/BSPT (vnější) 10, /4" NPS (vnější) 10, Stříkací pistole GunJet použitá k oplachu písku z licích forem. H20
