Nová izolace pro minimální tepelné ztráty a větší požární bezpečnost

Transkript

1 NÁDRŽE LYRA ÚSPORNÉ ŘEŠENÍ PRO VAŠE TOPENÍ

2 Lyra není jen nádrž, ale promyšlený celek skládající se z řady řešení, která dohromady přináší významné úspory energie a šetří naše životní prostředí Na nádrži modulárně celá kotelna Uvnitř nádrže technika pro úspory energie Čerpadlová skupina pro jeden nebo dva nezávislé směšované otopné okruhy TEPLÁ HORNÍ ZÓNA pro okamžitou přípravu TV Solární čerpadlová skupina DĚLICÍ PLECH zabraňuje míchání vody mezi zónami Čerpadlová skupina pro okamžitou přípravu teplé vody Ventily a propojovací potrubí CHLADNÁ SPODNÍ ZÓNA velký akumulační objem VELKÝ SOLÁRNÍ VÝMĚNÍK pro vysokou solární účinnost Sluneční energie je zdarma, pomocí slunečních kolektorů ji můžeme využít pro ohřev teplé vody a přitápění. Musíme však umět tuto energii efektivně získat, uskladnit pro pozdější použití, omezit její ztráty a efektivně ji využívat. Také pro teplo získané z kotlů na biomasu, teplovodní krbové vložky nebo tepelného čerpadla je výhodné využívat akumulace ve správně pracující nádrži. S ohledem na maximální využití těchto zdrojů byla navržena nádrž Lyra. Interně je nádrž rozdělena na dva samostatné prostory, které zajišťují efektivní provoz namísto fungování solárního systému a komfort při přípravě teplé vody nebo vytápění. Rozdělení na dva prostory umožňuje s výhodou udržovat jinou teplotu v každém prostoru, aniž by docházelo k míchání, ale prostupy v přepážce umožňují předávání tepla ze solárního systému či dalších zdrojů do obou částí nádrže. Kompaktní provedení nádrže, na které je umístěna celá kotelna, šetří místo ve vašem domě. Kompletní dodávka včetně všech komponentů a propojovacích trubek zkracuje čas montáže a tím montáž zlevňuje. Definované připojení jednotlivých zdrojů i systém odběru tepla z nádrže zajišťuje ve spojení s inteligentní regulací maximální úspory a optimální provoz bez omezení vašeho komfortu. Nová izolace pro minimální tepelné ztráty a větší požární bezpečnost Nová izolace je složena ze tří vrstev moderních izolačních materiálů. Ty zajišťují vysokou izolační schopnost, teplotní odolnost i elegantní vzhled i snadnou omyvatelnost. Pro snížení tepelných ztrát do podlahy je Lyra izolována i pod nádrží. Omyvatelný lesklý elegantní povrch Hlavní izolační vrstva o vysoké izolační schopnosti λ=0,032 W/m.K Měkká izolace těsně přiléhá na nádrž. Lyra je izolována i zespodu proti tepelným ztrátám do podlahy. Třída požární odolnosti B1.

3 Teplá voda Teplá voda je okamžitě připravována v nerezovém deskovém výměníku, bez skladování v zásobníku a bez rizika vzniku bakterií Legionella. K akumulaci tepla se využívá pouze otopná voda v nádrži. - Čerstvá teplá voda bez skladování v zásobníku - Bez nebezpečí vzniku bakterií Legionella - Přesná elektronická regulace teploty vody - Volitelně řízené cirkulační čerpadlo teplé vody - Speciální program pro omezení ztrát cirkulací - Dochlazování vody ze zásobníku na nízkou teplotu pro vysokou účinnost solárního systému a lepší využití objemu zásobníku - Termostatický ventil na vstupu do výměníku zabraňuje přehřátí a snižuje tvorbu vodního kamene Vytápění do jednoho nebo dvou nezávislých směšovaných okruhů Lyra obsahuje čerpadlovou skupinu pro jeden nebo dva nezávislé okruhy vytápění například obytné místnosti a ložnice. Můžete tak nezávisle zvolit pro každý okruh jiný časový program a jiné teploty a přizpůsobit si vytápění svým potřebám. - Jeden nebo dva nezávislé směšované otopné okruhy - Nízkoenergetická oběhová čerpadla - Speciální směšovací ventily pro prioritní využívání solárního tepla plynulým řízením odběru z obou částí nádrže - Elektronicky řízené přepínání vratné vody z otopného systému pro ohřev solárním systémem

4 Funkce pro maximální využívání solární energie při vytápění Účinnost slunečních kolektorů je nejvyšší při nízkých teplotách ohřívané kapaliny. Také tepelné ztráty v systému jsou nižší při nízkých teplotách. Proto je výhodné provozovat solární systém při nízkých teplotách, ale váš systém topení a ohřevu teplé vody musí umět energii při nízkých teplotách využívat tak, aby to nemělo vliv na váš komfort. Nádrž Lyra pracuje se speciálními funkcemi, které umožňují provozovat celý systém tak, aby maximálně využíval solárního tepla a solární systém pracoval s vysokou účinností. 1) Vytápění pouze teplem ze solárního systému - Z nádrže se odebírá jen solární teplo z její spodní části - Ventil směšuje dle potřeby vodu ze spodní části nádrže s vratnou vodou pro dosažení optimální teploty v otopném systému - Chladná vratná voda se vrací do spodní části nádrže a znovu se ohřívá pomocí solárního výměníku - Solární systém pracuje efektivně za nízké teploty 2) Vytápění teplem ze solárního systému s dohřevem - Odebíraná voda z dolní části nádrže je směšována na správnou teplotu s vodou z horní části nádrže - Z horní části nádrže se tak odebírá jen malé množství teplé vody i energie, nutné ke zvýšení teploty vody odebírané z dolní solární části nádrže - Chladná vratná voda se vrací do spodní části nádrže a znovu se ohřívá pomocí solárního výměníku - Solární systém pracuje efektivně za nízké teploty 3) Vytápění pouze z horní části nádrže - Při dlouhodobém nedostatku slunečního svitu bude spodní část nádrže chladná a veškeré teplo se bude odebírat z horní části nádrže, ohřívané tradičním zdrojem - Vratná voda je elektronicky řízeným přepínacím ventilem vedena nad solární výměník, těsně pod horní část nádrže - Spodní část nádrže se tak zbytečně neprohřívá vratnou vodou. Jakmile slunce začne svítit, bude solární systém ohřívat spodní chladnou část nádrže s vysokou účinností

5 Solární systém Lyra je navržena pro co nejlepší využití tepla ze solárního systému. Díky velkému objemu umožňuje akumulovat solární teplo pro ohřev teplé vody na několik dnů s minimálními ztrátami díky izolaci nové generace. Použitá technická řešení využití tepla v nádrži Lyra nechávají solární systém pracovat při nízkých teplotách s vyšší účinností. Pro předávání tepla ze solárního systému do nádrže je možné využívat trubkový výměník vestavěný v nádrži (Lyra 1000 VVS), nebo externí deskový výměník s možností přepínání solárního ohřevu do spodní nebo horní části nádrže (LYRA 1000 DVS). 1) Lyra se solárním systémem a předáváním tepla vestavěným výměníkem - Vestavěný trubkový výměník pro velký solární systém až 20 m 2 kolektorové plochy - Snižováním otáček solárního čerpadla lze předávání tepla přesunout do horní části topného výměníku a rychleji nahřát horní část zásobníku - Solární teplo prostupuje propojovacími trubkami do horní části nádrže 2) Lyra se solárním systémem a předáváním tepla deskovým výměníkem - Deskový výměník v základu pro 21 m 2 kolektorové plochy, na přání až pro 31 m 2 kolektorové plochy - Pomocí trojcestných ventilů lze přímo ohřívat horní část nádrže a vyřadit tak okamžitě ohřev tradičním zdrojem tepla - Po ohřátí horní části nádrže se ohřev přepíná do chladnější spodní části, kde se akumuluje energie na delší období - V době dostatečného slunečního svitu ohřívá solární systém celou nádrž bez dalších zdrojů - Další akumulací solárního tepla i do spodní části nádrže lze akumulovat teplo na překlenutí několika dní bez slunečního svitu - Při přípravě teplé vody je spotřebovaná teplá voda z horní části nádrže automaticky doplňována z vytvořené zásoby teplé vody v dolní části nádrže

6 DŘEVO A UHLÍ Krbová kamna, krbová vložka s výměníkem, dřevokotel, ostatní kotle na pevná paliva Lyra umožňuje akumulaci tepla ze zdrojů s ručním přikládáním v celém svém objemu. Uložené teplo se později využívá jak pro ohřev teplé vody, tak pro topení. Zdroj tepla je osazen termostatickým ventilem, který chrání kotel před kondenzací spalin a následnou korozí. Výstupní teplota z kotle je díky termostatickému ventilu udržována velmi vysoká a nádrž se tak plní malým průtokem odshora vodou o vysoké teplotě. Díky tomu může současně dodávat teplo solární systém, který nádrž prohřívá odspodu. K těmto ručně přikládaným zdrojům lze zapojit současně automatický zdroj tepla - elektrické topné těleso, plynový klasický kotel, olejový kotel a pod. Při zatopení v ručně přikládaném kotli se automatický zdroj vypne, po vyčerpání akumulovaného tepla z ručně přikládaného zdroje nebo solárního systému se automatický zdroj sám spustí. - Využití akumulace celého objemu nádrže - Možnost kombinovat s automaticky spouštěným zdrojem - Možnost současného nabíjení nádrže solárním systémem ELEKTŘINA, PELETKY, PLYN A OLEJ Automatické zdroje tepla olejový nebo klasický plynový kotel, elektrická topná tělesa, kotel na peletky Používají se v kombinaci se solárním systémem, kotlem s ručním přikládáním nebo obojím. Zajišťují dodávku tepla v době, kdy je nedostatek sluneční energie a netopí se v ručně přikládaných zdrojích. Ohřívají jen horní část nádrže, spodní část zůstává k dispozici pro akumulaci tepla ze solárního systému nebo z ručně přikládaných zdrojů. - Využívají pro akumulaci jen horní dohřívanou část nádrže, která slouží zároveň jako zásobník pro přípravu teplé vody - Přímo do horní části nádrže je možné osadit dvě elektrická topná tělesa o celkovém výkonu až 24 kw peletky - Celá spodní část nádrže je využívána pro akumulaci tepla ze solárního systému a dalších zdrojů plyn olej Plynový kondenzační kotel Plynový kondenzační kotel pracuje s nejvyšší účinností při nízkých teplotách a menších výkonech. Abychom dosáhli jeho optimálního využití ve spojení se solárním systémem i s dalšími zdroji tepla, zapojenými do nádrže LYRA, je nutné, aby elektronika kondenzačního kotle umožňovala komunikaci s řídicím systémem nádrže Lyra. Musíme proto předem ověřit možnost spolupráce řídicích systémů podle vybraného typu kondenzačního kotle a připravit speciální provedení nádrže Lyra. Pokud tedy plánujete využít Lyru společně s kondenzačním kotlem, předem nás kontaktujte.

7 Tepelné čerpadlo Tepelné čerpadlo, stejně jako solární systémy, pracuje nejlépe, pokud ohřívá vodu o nízké teplotě. Proto je jeho zapojení do nádrže Lyra výhodné, protože stejně jako u solárního systému dosahujeme díky nízkoteplotní technologii Lyry vyšší efektivity jeho práce. Tepelná čerpadla ale mají omezení maximální výstupní teploty. Pro vytápění ve spojení s nízkoteplotním otopným systémem toto omezení nevadí, ale může být limitující při přípravě teplé vody. Proto podle maximální výstupní teploty, které tepelné čerpadlo dosahuje, doporučujeme dvě varianty zapojení tepelných čerpadel do nádrže Lyra: 1) Tepelné čerpadlo s maximální výstupní teplotou do 60 C - Pracuje pouze do spodní části nádrže pro topení a předehřev teplé vody - Do horní části nádrže pro ohřev teplé vody přichází voda ohřátá tepelným čerpadlem, její teplotu ale musíme zvýšit jiným automatickým zdrojem (nejčastěji elektrickým topným tělesem) - Pro akumulaci využívá pouze polovinu spodní části nádrže 2) Tepelné čerpadlo s maximální výstupní teplotou více než 60 C - Pomocí třícestných ventilů ohřívá střídavě dolní a horní část nádrže na různé teploty - V horní části nádrže udržuje dostatečnou teplotu pro přípravu teplé vody bez použití dalšího zdroje - Pro akumulaci využívá horní část nádrže a polovinu spodní části nádrže - Tepelné čerpadlo může být zapojeno do nádrže v libovolné kombinaci s dalšími zdroji - Pokud pracuje tepelné čerpadlo se solárním systémem, solární systém předehřívá v dolní části nádrže nejchladnější vodu - Pokud je výkon solárního systému dostatečný, zůstává tepelné čerpadlo vypnuté - Pokud má solární systém menší výkon než je potřeba tepla, bude chybějící teplo dodávat tepelné čerpadlo - Tepelné čerpadlo se také automaticky vypne, pokud do nádrže začne přicházet teplo z ručně přikládaného zdroje (krbová teplovodní vložka, kotel na dřevo apod.

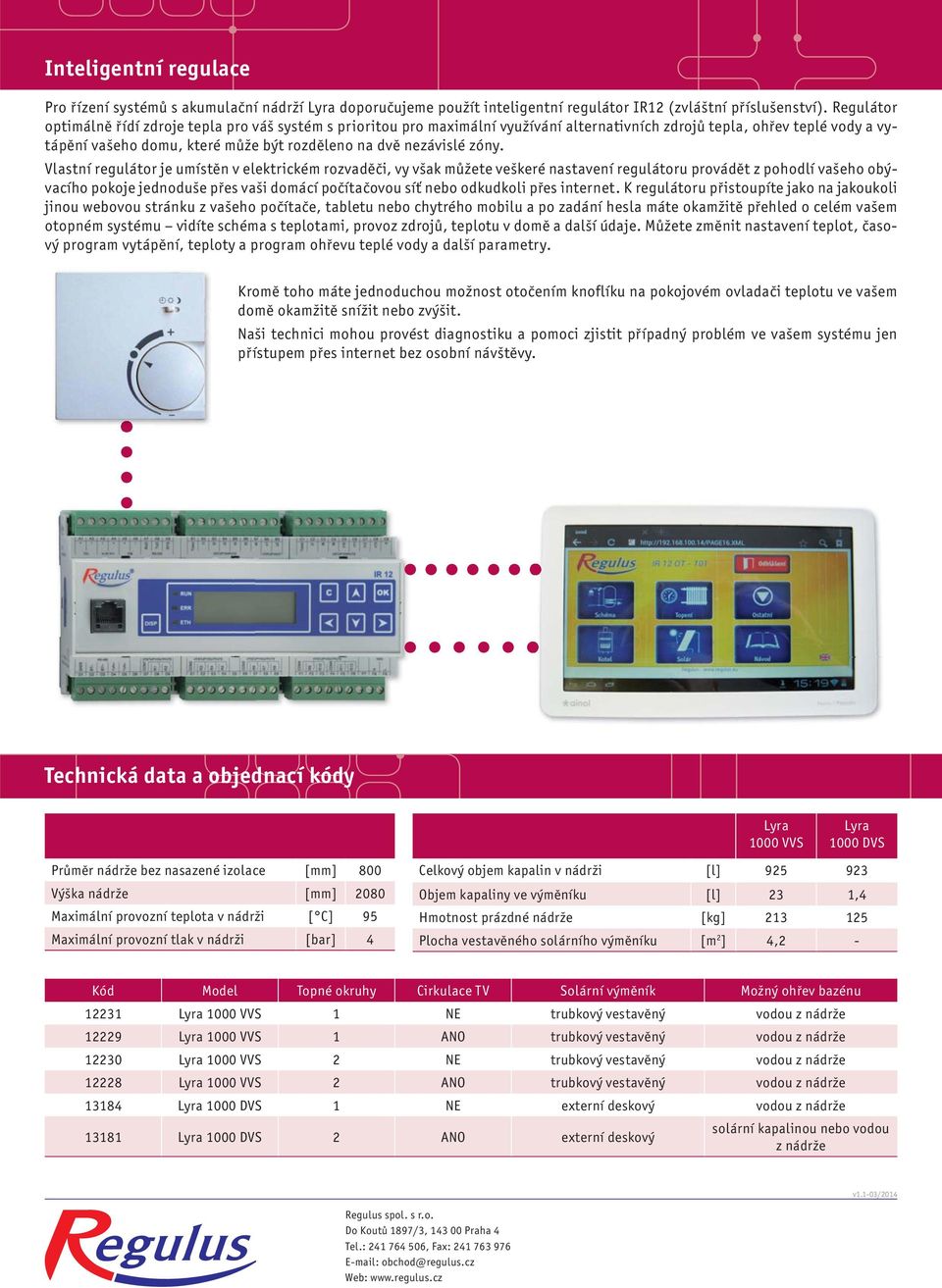

8 Inteligentní regulace Pro řízení systémů s akumulační nádrží Lyra doporučujeme použít inteligentní regulátor IR12 (zvláštní příslušenství). Regulátor optimálně řídí zdroje tepla pro váš systém s prioritou pro maximální využívání alternativních zdrojů tepla, ohřev teplé vody a vytápění vašeho domu, které může být rozděleno na dvě nezávislé zóny. Vlastní regulátor je umístěn v elektrickém rozvaděči, vy však můžete veškeré nastavení regulátoru provádět z pohodlí vašeho obývacího pokoje jednoduše přes vaši domácí počítačovou síť nebo odkudkoli přes internet. K regulátoru přistoupíte jako na jakoukoli jinou webovou stránku z vašeho počítače, tabletu nebo chytrého mobilu a po zadání hesla máte okamžitě přehled o celém vašem otopném systému vidíte schéma s teplotami, provoz zdrojů, teplotu v domě a další údaje. Můžete změnit nastavení teplot, časový program vytápění, teploty a program ohřevu teplé vody a další parametry. Kromě toho máte jednoduchou možnost otočením knoflíku na pokojovém ovladači teplotu ve vašem domě okamžitě snížit nebo zvýšit. Naši technici mohou provést diagnostiku a pomoci zjistit případný problém ve vašem systému jen přístupem přes internet bez osobní návštěvy. Technická data a objednací kódy Lyra 1000 VVS Lyra 1000 DVS Průměr nádrže bez nasazené izolace [mm] 800 Výška nádrže [mm] 2080 Maximální provozní teplota v nádrži [ C] 95 Maximální provozní tlak v nádrži [bar] 4 Celkový objem kapalin v nádrži [l] Objem kapaliny ve výměníku [l] 23 1,4 Hmotnost prázdné nádrže [kg] Plocha vestavěného solárního výměníku [m 2 ] 4,2 - Kód Model Topné okruhy Cirkulace TV Solární výměník Možný ohřev bazénu Lyra 1000 VVS 1 NE trubkový vestavěný vodou z nádrže Lyra 1000 VVS 1 ANO trubkový vestavěný vodou z nádrže Lyra 1000 VVS 2 NE trubkový vestavěný vodou z nádrže Lyra 1000 VVS 2 ANO trubkový vestavěný vodou z nádrže Lyra 1000 DVS 1 NE externí deskový vodou z nádrže Lyra 1000 DVS 2 ANO externí deskový solární kapalinou nebo vodou z nádrže Regulus spol. s r.o. Do Koutů 1897/3, Praha 4 Tel.: , Fax: obchod@regulus.cz Web: v1.1-03/2014
