1 Intelligent Heating Instalační příručka DTCE DTIK DSM3 DTIV

2

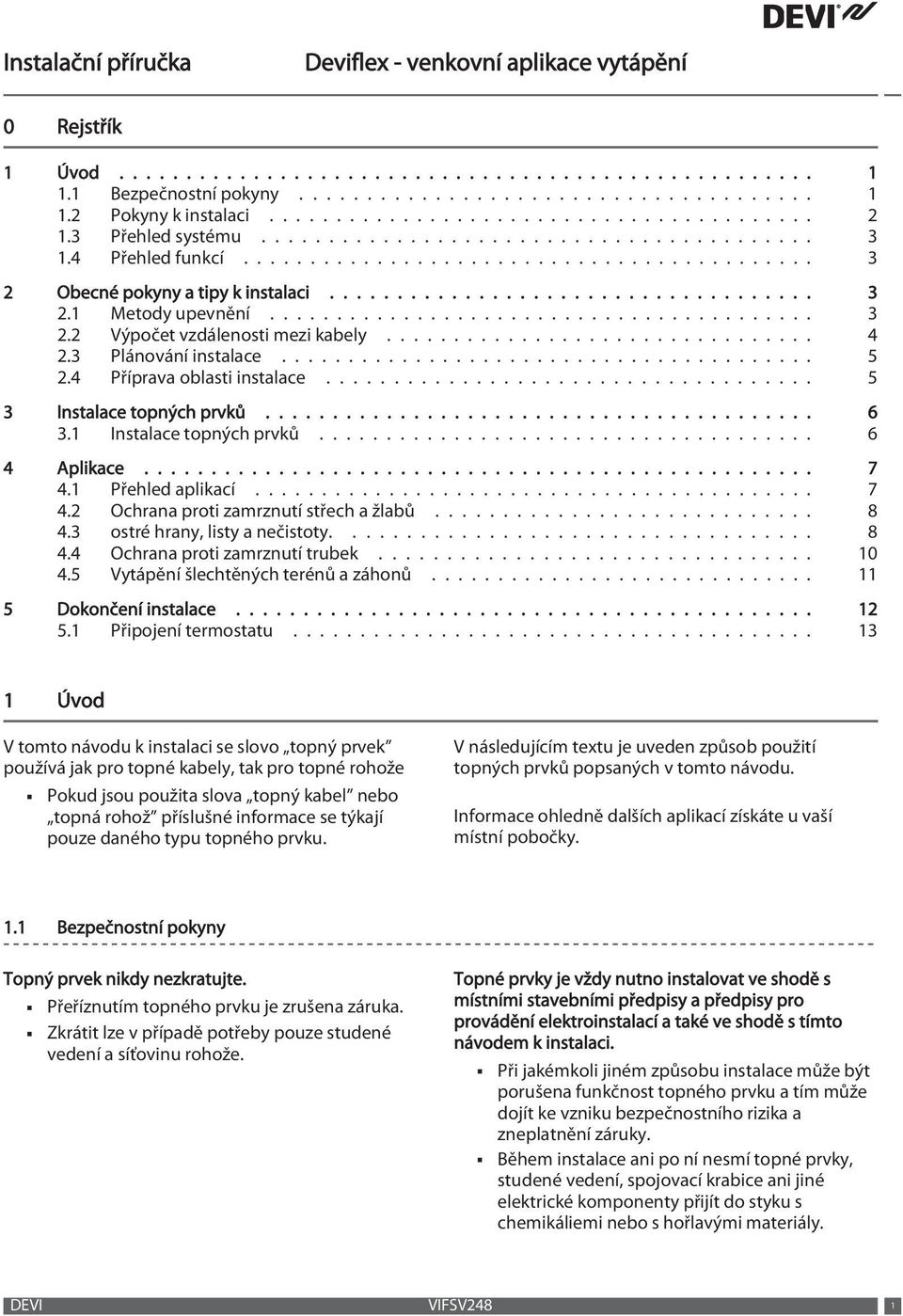

3 0 Rejstřík 1 Úvod Bezpečnostní pokyny Pokyny k instalaci Přehled systému Přehled funkcí Obecné pokyny a tipy k instalaci Metody upevnění Výpočet vzdálenosti mezi kabely Plánování instalace Příprava oblasti instalace Instalace topných prvků Instalace topných prvků Aplikace Přehled aplikací Ochrana proti zamrznutí střech a žlabů ostré hrany, listy a nečistoty Ochrana proti zamrznutí trubek Vytápění šlechtěných terénů a záhonů Dokončení instalace Připojení termostatu Úvod V tomto návodu k instalaci se slovo topný prvek používá jak pro topné kabely, tak pro topné rohože Pokud jsou použita slova topný kabel nebo topná rohož příslušné informace se týkají pouze daného typu topného prvku. V následujícím textu je uveden způsob použití topných prvků popsaných v tomto návodu. Informace ohledně dalších aplikací získáte u vaší místní pobočky. 1.1 Bezpečnostní pokyny Topný prvek nikdy nezkratujte. Přeříznutím topného prvku je zrušena záruka. Zkrátit lze v případě potřeby pouze studené vedení a síťovinu rohože. Topné prvky je vždy nutno instalovat ve shodě s místními stavebními předpisy a předpisy pro provádění elektroinstalací a také ve shodě s tímto návodem k instalaci. Při jakémkoli jiném způsobu instalace může být porušena funkčnost topného prvku a tím může dojít ke vzniku bezpečnostního rizika a zneplatnění záruky. Během instalace ani po ní nesmí topné prvky, studené vedení, spojovací krabice ani jiné elektrické komponenty přijít do styku s chemikáliemi nebo s hořlavými materiály. DEVI VIFSV248 1

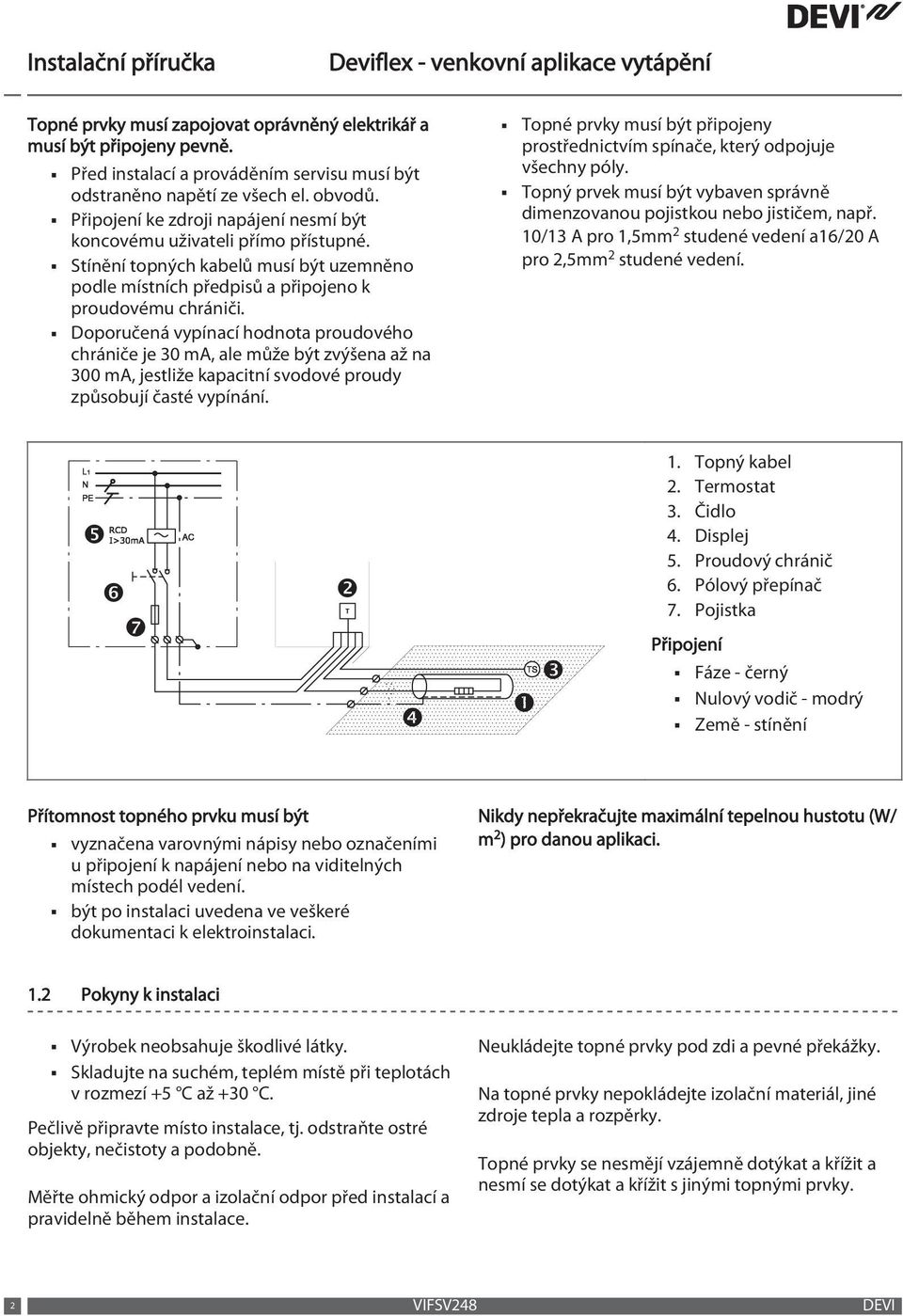

4 Topné prvky musí zapojovat oprávněný elektrikář a musí být připojeny pevně. Před instalací a prováděním servisu musí být odstraněno napětí ze všech el. obvodů. Připojení ke zdroji napájení nesmí být koncovému uživateli přímo přístupné. Stínění topných kabelů musí být uzemněno podle místních předpisů a připojeno k proudovému chrániči. Doporučená vypínací hodnota proudového chrániče je 30 ma, ale může být zvýšena až na 300 ma, jestliže kapacitní svodové proudy způsobují časté vypínání. Topné prvky musí být připojeny prostřednictvím spínače, který odpojuje všechny póly. Topný prvek musí být vybaven správně dimenzovanou pojistkou nebo jističem, např. 10/13 A pro 1,5mm 2 studené vedení a16/20 A pro 2,5mm 2 studené vedení. ❺ ❻ ❼ ❷ ❹ ❸ ❶ 1. Topný kabel 2. Termostat 3. Čidlo 4. Displej 5. Proudový chránič 6. Pólový přepínač 7. Pojistka Připojení Fáze - černý Nulový vodič - modrý Země - stínění Přítomnost topného prvku musí být vyznačena varovnými nápisy nebo označeními u připojení k napájení nebo na viditelných místech podél vedení. být po instalaci uvedena ve veškeré dokumentaci k elektroinstalaci. Nikdy nepřekračujte maximální tepelnou hustotu (W/ m 2 ) pro danou aplikaci. 1.2 Pokyny k instalaci Výrobek neobsahuje škodlivé látky. Skladujte na suchém, teplém místě při teplotách v rozmezí +5 C až +30 C. Pečlivě připravte místo instalace, tj. odstraňte ostré objekty, nečistoty a podobně. Měřte ohmický odpor a izolační odpor před instalací a pravidelně během instalace. Neukládejte topné prvky pod zdi a pevné překážky. Na topné prvky nepokládejte izolační materiál, jiné zdroje tepla a rozpěrky. Topné prvky se nesmějí vzájemně dotýkat a křížit a nesmí se dotýkat a křížit s jinými topnými prvky. 2 VIFSV248 DEVI

5 Je třeba kontrolovat teplotu topného prvku a prvek neprovozovat při teplotách nad 10 C. Topné prvky a zejména jejich připojení musí být chráněny před namáháním a nadměrným napnutím. 1.3 Přehled systému Deviflex Ochrana střech a žlabových systémů proti zamrznutí Rozpouštění sněhu a ledu na zemi Ochrana potrubních systémů proti mrazu Vytápění šlechtěných terénů a záhonů DTCE P P A D DTIK - P v asfaltu - - DSM3 - D - P pro dodatečné instalace DTIV - - P - P A Primární doporučení pro danou aplikaci. Lze použít, ale existují lepší možnosti. D Navrženo a schváleno pro danou aplikaci. - Nelze použít! Nepoužívat! 1.4 Přehled funkcí 1. Topný prvek 2. Mezikabelová vzdálenost 3. Připojení studeného vedení 4. Studené vedení 5. Spojovací krabice (je-li použita) 6. Čidlo 7. Termostat 2 Obecné pokyny a tipy k instalaci 2.1 Metody upevnění Deviclip Twist Pro použití na vyztužené síťovině. Deviclip CC Pro zachování přesné vzdálenosti kabelů (1cm kroky) na rovných površích, odolné proti UV záření. Devifast Pro zachování přesné vzdálenosti kabelů (2,5cm kroky) na rovných površích před zabudováním. K dispozici v měděném provedení pro střešní instalace. Deviclip Gutter Pro zachování přesné vzdálenosti kabelů (1cm kroky) na ve žlabech, odolné proti UV záření. DEVI VIFSV248 3

6 Deviclip Roof Hook Pro připevnění kabelů ke střešním vrutům, odolné proti UV záření. Deviclip Guard Hook Pro připevnění kabelů ke sněžníkům a okrajům střechy, odolné proti UV záření. Deviclip Relief Pro zmírnění napnutí kabelů visících v dešťových svodech. Rozpěrka Pro připevnění kabelů a pro oddálení od ostrých hran. Devifast Double Pro připevnění smyček kabelů v dešťových svodech. DEVI Aluminium Tape Pro zajištění účinného přenosu tepla. 2.2 Výpočet vzdálenosti mezi kabely U aplikací na střechách, v zemi a ve šlechtěném terénu je vzdálenost mezi kabely vzdálenost v centimetrech od středu jednoho kabelu ke středu dalšího kabelu. U vytápění žlabů a potrubí se podívejte na počet kabelů na metr (viz části 4.2 a 4.4). mezikabelová vzdálenost nebo mezikabelová vzdálenost = Vzdálenost [m 2 ] x100 cm Délka kabelů [m] = Výkon kabelů [W/m] Max. vzdálenost mezi kabely: Střešní a žlabové systémy Terén Šlechtěné terény a záhony Tepelná hustota [W/m 2 ] x100 cm 10 cm 15 cm 25 cm Vzdálenost mezi kabely [cm] W/m² při 220 V/380 V 20 W/m 25 W/m 30 W/m , , Vzdálenost mezi kabely [cm] W/m² při 230 V/400 V 20 W/m 25 W/m 30 W/m , , VIFSV248 DEVI

7 Vzdálenost mezi kabely [cm] W/m² při 240 V/415 V 20 W/m 25 W/m 30 W/m , , Plánování instalace Nakreslete si náčrtek instalace s následujícími položkami: rozmístění topných prvků studené vedení a připojení rozvodná krabice/kabelová spojka (je-li použita) čidlo spojovací krabice termostat Náčrtek si uložte. Znalost přesného umístění těchto komponent usnadní následné odstraňování potíží a opravy topných prvků. Mějte na paměti následující body: Dodržujte všechny pokyny v části 1.2. Dodržujte správnou vzdálenost mezi kabely (platí pouze pro topné kabely) - viz část 2.2. Dodržujte požadovanou hloubku instalace a nezapomeňte na případnou mechanickou ochranu studeného vedení. Při instalaci více než jednoho topného prvku nikdy nezapojujte vodiče do série, ale veďte veškerá studená vedení paralelně se spojovací krabicí. U jednožilových kabelů musí být oba studené konce zapojeny do spojovací krabice. 2.4 Příprava oblasti instalace Pokud je to zapotřebí, odstraňte veškeré pozůstatky po starých instalacích. Zkontrolujte, zda je povrch rovný, stabilní, hladký, suchý a čistý. V případě potřeby vyplňte mezery kolem potrubí, žlabů nebo stěn nebo použijte krycí fólii. V oblasti instalace se nesmí vyskytovat žádné ostré hrany, listy, nečistoty nebo cizí předměty. DEVI VIFSV248 5

8 3 Instalace topných prvků Nedoporučujeme provádět instalaci topných prvků při teplotách pod -5 C. Při nízkých teplotách mohou topné kabely ztuhnout. Po rozbalení topného prvku ho krátce připojte k síťovému napájení, aby kabel před upevněním změknul. Pokud ohmický odpor nebo izolační odpor neodpovídá uvedeným hodnotám, topný prvek je potřeba nahradit. Ohmický odpor musí mít hodnotu z intervalu -5 až +10 % uvedené hodnoty. Izolační odpor musí být >20 MΩ při min. 500 V, v ideálním případě při 2,5 kv. Měření odporu Během instalace měřte, kontrolujte a zaznamenávejte odpor topného prvku. po vybalení po upevnění topných prvků po dokončení instalace 3.1 Instalace topných prvků Dodržujte všechny pokyny a pravidla uvedené v částech 1.1 a 1.2. Topné prvky Umístěte topný prvek do vzdálenosti minimálně poloviny vzdálenosti mezi kabely od překážek. Topné prvky musí být vždy v dobrém kontaktu s distributorem tepla (střecha, písek, půda, beton, potrubí apod.) - podrobnosti naleznete v části 4. Topné kabely Dodržujte správnou vzdálenost mezi kabely - viz část 2.2. Umístěte topný kabel nejméně do vzdálenosti poloviny vzdálenosti mezi kabely od překážek. Průměr ohybu topných kabelů musí činit alespoň 6násobek průměru kabelu. Topné kabely jsou označeny měřítkem, které pomůže při instalaci. Skutečná délka kabelu se může lišit o +/- 2 %. Topné rohože Topné rohože rozbalte vždy tak, aby topné kabely byly otočené směrem nahoru. Když topná rohož dosáhne k hranici oblasti, uřízněte síťovinu a rohož otočte předtím, než ji zabalíte zpět. Skutečná délka rohože se může lišit v následujících tolerancích: +/- 1 smyčka pro 5- až 10m; rohože +/- 2 smyčky pro rohože delší než 10 m. Prodloužení studeného vedení Pokud je to možné, vyhněte se prodloužení studeného vedení. Zapojte studené vedení do rozvodné krabice nebo kabelové spojky. Max. 5% ztráta potenciálu v celé délce studeného vedení. Prodloužení studeného vedení zvýší kapacitní svodový proud, což znamená, že musí být použit výkonnější proudový chránič. Čidla Čidla jsou komponenty pod napětím (230 V) a musí být zapojena do plastové trubky. Čidla je možné prodloužit pomocí instalačního kabelu. Informace o konkrétních aplikacích naleznete v části 4. 6 VIFSV248 DEVI

9 4 Aplikace 4.1 Přehled aplikací U reálných aplikací dodržujte následující tepelné hustoty (W/m2). Projektovaná teplota Ochrana střešních a žlabových systémů proti zamrznutí Rozpouštění sněhu a ledu na zemi Šlechtěné terény a záhony Odmrazování na jaře Ochrana proti zamrznutí půdy [ C] [W/m²] [W/m²] [W/m²] [W/m²] 0 až Min. 80 Min až až až Ochrana potrubí proti zamrznutí [W/m] Δt [K] Izolace [mm] Průměr potrubí DN [mm] DEVI VIFSV248 7

10 4.2 Ochrana proti zamrznutí střech a žlabů Viz obr. 1. Okraj střechy s okapem 2. Žlab 3. Dešťový svod do nezamrzajícího sudu 4. Úžlabí střechy 5. Plochá střecha s odvodněním 6. Střecha s krycími plechy 7. Dešťový svod s otevřeným koncem Aby bylo zajištěno dostatečné teplo ve žlabech a dešťových svodech, musí být při stanovení tepelné hustoty a počtu kabelových vedení (n) uváženy následující parametry: projektovaná teplota průměr žlabu či potrubí Průměr žlabu či potrubí Počet kabelových vedení n Ø mm 1 Ø mm 2* Ø mm 3 * Dvě vedení o výkonu 30 W/m (60 W/m) vyžadují dešťový svod o průměru min. 120 mm a regulátor snímající vlhkost, např. Devireg 850. Projektovaná teplota Tepelná hustota DTCE-20 DTCE-30 n mezikabelová vzdálenost n mezikabelová vzdálenost C [W/m²] [-] [cm] [-] [cm] 0 až až až * až * 8 Souhrn instalace Nainstalujte čidlo Devireg 850, je-li potřeba, do žlabu, podle návodu k použití čidla. Poučte koncového uživatele o tom, aby každý podzim zkontroloval a případně odstranil z vyhřívané střechy a žlabového systému Roztáhněte kabely čidla a studené vedení a konektory umístěte na suché místo. Utěsněte veškeré průniky skrze střechu a zdi. 4.3 ostré hrany, listy a nečistoty. Volné konstrukce, např. plošiny, schody, můstky a terasy Viz obr. 1. Horní vrstva betonové desky nebo litého asfaltu. 2. Topný kabel Deviflex 3. Upevňovací příslušenstvídeviclip nebo vyztužená síťovina. 4. Spodní volné konstrukce. 5. Izolace 8 VIFSV248 DEVI

11 Oblasti na zemi, např. rampy a parkoviště Viz obr. 1. Horní vrstva betonové desky asfaltový beton 2. Pískové lože nebo beton nebo asfaltový beton 3. Topný kabeldeviflex 4. Upevňovací příslušenstvídeviclip nebo vyztužená síťovina 5. Podkladová vrstva ze štěrku/betonu/starého asfaltu 6. Izolace (nepovinná, zajišťující stabilní podkladovou vrstvu). 7. Půda Oblasti na zemi, např. příjezdové cesty, pěšiny a chodníky Viz obr. 1. Horní vrstva z dlažebních kostek nebo betonových desek 2. Pískové lože 3. Topný kabeldeviflex 4. Upevňovací příslušenstvídeviclip nebo vyztužená síťovina 5. Podkladová vrstva ze štěrku 6. Izolace (nepovinná, zajišťující stabilní podkladovou vrstvu) 7. Půda Pozemní termostat je povinný v pískovém loži: výkon rohože od 250 W/m 2 a výkon kabelů od 25 W/m. v litém asfaltu nebo v betonovém základu: výkon kabelů od 30 W/m s tepelnou hustotou > 500 W/m 2 (mezikabelová vzd. < 6 cm). Omezený zdroj napájení Zmenšete vyhřívanou oblast, např. vyhříváním pouze dráhy pneumatik místo celé příjezdové cesty. Rozdělte oblast na 2 pásma a přidělte jim priority pomocí termostatu Devireg 850. Nainstalujte menší výkon v W/m² než je doporučený. Výkon rozpouštění sněhu se sníží. Menší výkon v W/m 2 neinstalujte v oblastech odtoku vody, např. před vyhřívanými schody. Neinstalujte kabely pouze do písku Topné kabely musí být chráněny tvrdou vrchní vrstvou. Dodržujte pokyny k instalaci v části 4.5 Vytápění šlechtěných terénů a záhonů. Zabudování do betonu, malty nebo omítky Podloží nesmí obsahovat ostré kameny. Musí být dostatečně vlhké, homogenní a nesmí obsahovat vzduchové kapsy: Zalívejte středně rychle, aby nedošlo k přemístění topného prvku. Nepoužívejte nadměrně hrábě, lopaty, vibrátory a válce. Topný prvek musí být úplně zapuštěný do hloubky minimálně 5 mm. Nechte zaschnout v případě betonu přibližně 30 dní a u lisovacích směsí přibližně 7 dní. Zabudování do litého asfaltu nebo do asfaltového betonu (silničního asfaltu) Používejte výhradně Deviflex DTIK, zcela zapuštěný. Použijte litý asfalt ochlazený na teplotu 240 C nebo 3cm vrstvu ručně pěchovaného asfaltového betonu (max. velikost kamenů 8 mm), ochlazeného na teplotu min. 80 C před nanesením druhé vrstvy a max. hmotnost válce 500 kg (bez vibrací). Použijte pouzdro pozemního čidla o Ø100 x V 100 mm, vyrobeného z tepelně odolného materiálu, např. izolaci z pěnového skla. Použijte trubku 5/8"-3/4" z tepelně odolného materiálu, např. kovu. Souhrn instalace Připravte si povrch instalace s upevňovacím příslušenstvím Deviclip a vyztuženou síťovinou. Upevněte trubku pro kabel čidla a trubku nebo pouzdro čidla pro čidlo Devireg 850 (je-li použito). Protáhněte studená vedení trubkami a umístěte konektory na suché místo. Utěsněte veškeré průniky skrze zdi a podobné stavební prvky. Studené vedení zajistěte shora páskou. Po položení dlažebních kostek nebo zalití betonem či asfaltem nainstalujte externí čidla a kabely čidel podle návodu k použití daných čidel. DEVI VIFSV248 9

12 4.4 Ochrana proti zamrznutí trubek Sledování trubek Viz obr. 1. Čidlo 2. Topný kabeldeviflex 3. Izolace 4. Upevňovací prvky 5. Ventil Počet kabelů n Vztah mezi požadovaným výkonem a výkonem kabelů Počet kabelů na metr ve směru délky Min. 2 pro DN Celé číslo = rovné kabely (snadnější instalace) Desetinné číslo = zakroucené kolem potrubí Ochrana proti zamrznutí uvnitř potrubí Viz obr. 1. Izolace 2. Topný kabeldeviflex 3. Čidlo (není zobrazeno). 4. Upevňovací prvky Sledování trubek pod povrchem Viz obr. 1. Škvárobetonová tvárnice (nepovinně) nebo izolace XPS (nepovinně). 2. Topný kabeldeviflex 3. Pískové lože 4. Půda 5. Čidlo (není zobrazeno). Požadovaný výkon [W/m] naleznete v tabulce v části 4.1 a výkon závisí na následujících parametrech: λ W/mK Tepelná vodivost izolace 0,04 hodnoty v tabulce Δt K Teplotní rozdíl mezi médiem a okolním prostředím D mm Vnější průměr izolace d mm Vnější průměr potrubí Plastová potrubí: Max. výkon kabelů 10 W/m. Po celé délce kabelu uložte pod a nad kabel hliníkovou pásku. Instalace do trubek DTIV : Neprotahujte kabel ventily. Topný kabel je možné ve výjimečných případech zkrátit max. o 10 % a upravit vně potrubí a vedle tlakové ucpávky. Nikdy nezapínejte proud před naplněním potrubí. Souhrn instalace Kabely omotané kolem potrubí se přichytnou každých cm hliníkovou páskou. Rovné kabely musí být uloženy (viz obrázek) ve směru 5 nebo 7 hodin. Kabely v potrubí se připevňují přímo na trubku tlakovou ucpávkou. Po celé délce kabelu umístěte pod (povinně u plastových trubek) a nad potrubí hliníkovou pásku. Protáhněte studené vedení či koncové kabely a umístěte konektory na suché místo. Na potrubí nebo do jeho blízkosti namontujte spojovací krabici a nainstalujte termostat vedle potrubí. 10 VIFSV248 DEVI

13 4.5 Vytápění šlechtěných terénů a záhonů Za šlechtěné terény jsou považovány např. fotbalová hřiště golfová hřiště skleníky Bezpečnostní pokyny naleznete v části 1.1. Je potřeba pečlivě zvážit hloubku instalace. Před instalací kabelů se domluvte s příslušnými místními úřady odpovídajícími za bezpečnost a elektroinstalace. Dodržujte místní požadavky na hloubku instalace a případnou mechanickou ochranu studeného vedení. Dodržujte hloubku instalace při použití provzdušňovačů trávníku, drenáží, práci s rýči, házení oštěpy, zatloukání kolíků, kotevních šroubů a podobně. Pro zajištění účinného vytápění musí být instalační hloubka max. 25 až 30 cm. Jakékoli práce na půdě smí po instalaci provádět pouze proškolené osoby. Vytápění šlechtěných terénů a záhonů by mělo být prováděno ve více zónách v závislosti na velikosti plochy a pohybu slunce a stínu. Každá zóna musí být vybavena dvěma čidly nebo jednou sondou pro měření průměrné teploty svrchní půdy, utěsněnou rozvodnou krabicí nebo kabelovou spojkou pro připojení studeného vedení ke zdroji napájení. Max. vzdálenost k rozvodné krabici nebo kabelové spojce 20 m. Souhrn instalace Rozviňte a upevněte topné prvky na základní konstrukci. U dodatečných instalací lze kabely DSM3 zarýt do půdy. V jednotlivých zónách upevněte co nejvýše trubky pro kabely čidel nebo sond. Studené vedení veďte pouze v 1 vrstvě (žádné obaly, žádné trubky). Nad studené vedení umístěte pásku a zahrňte pískem. Zapojte studená vedení a čidla do utěsněné rozvodné krabice nebo kabelové spojky ve vzdálenosti max. 20 m od dané zóny. DEVI VIFSV248 11

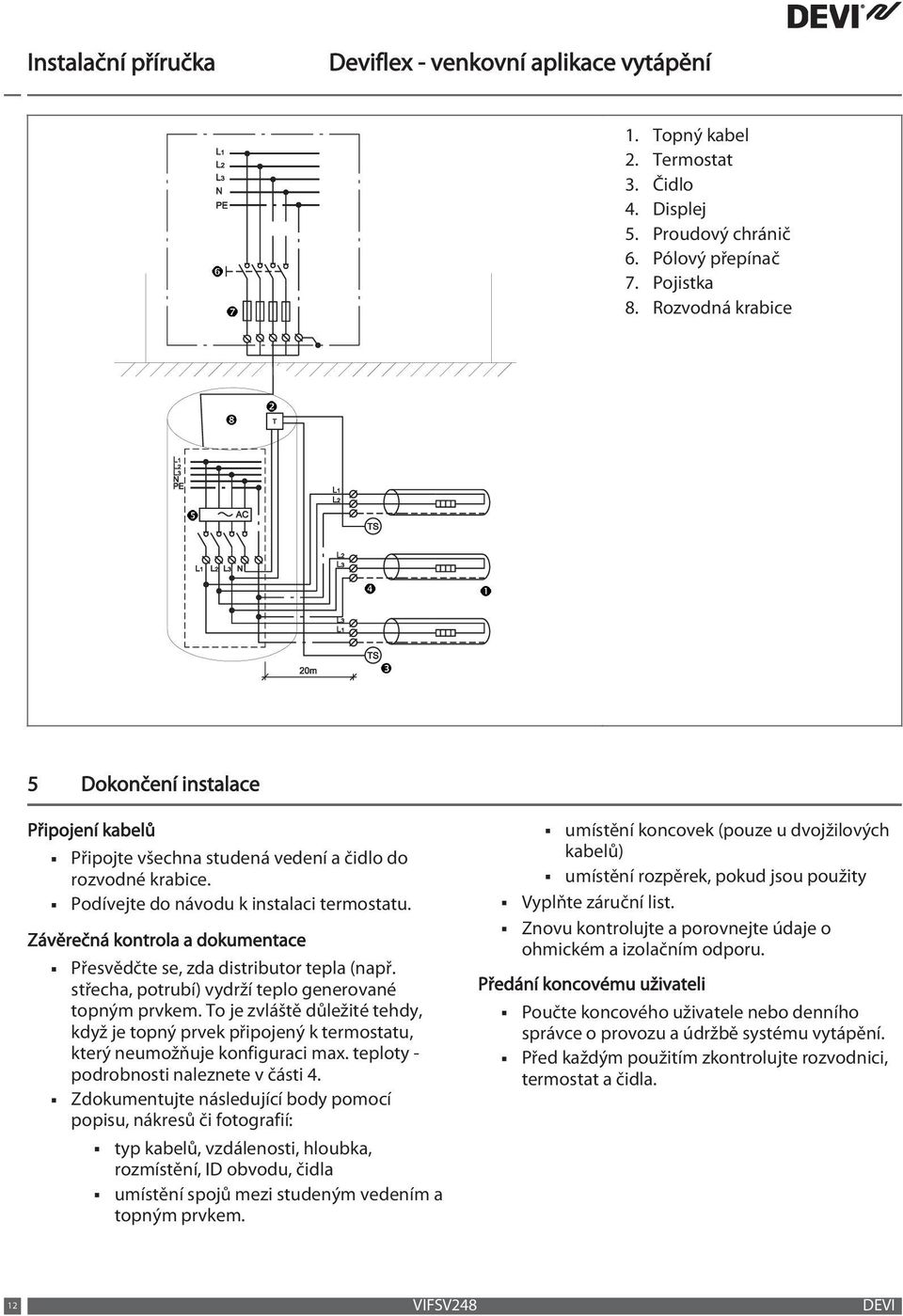

14 1. Topný kabel 2. Termostat 3. Čidlo 4. Displej 5. Proudový chránič 6. Pólový přepínač 7. Pojistka 8. Rozvodná krabice 5 Dokončení instalace Připojení kabelů Připojte všechna studená vedení a čidlo do rozvodné krabice. Podívejte do návodu k instalaci termostatu. Závěrečná kontrola a dokumentace Přesvědčte se, zda distributor tepla (např. střecha, potrubí) vydrží teplo generované topným prvkem. To je zvláště důležité tehdy, když je topný prvek připojený k termostatu, který neumožňuje konfiguraci max. teploty - podrobnosti naleznete v části 4. Zdokumentujte následující body pomocí popisu, nákresů či fotografií: typ kabelů, vzdálenosti, hloubka, rozmístění, ID obvodu, čidla umístění spojů mezi studeným vedením a topným prvkem. umístění koncovek (pouze u dvojžilových kabelů) umístění rozpěrek, pokud jsou použity Vyplňte záruční list. Znovu kontrolujte a porovnejte údaje o ohmickém a izolačním odporu. Předání koncovému uživateli Poučte koncového uživatele nebo denního správce o provozu a údržbě systému vytápění. Před každým použitím zkontrolujte rozvodnici, termostat a čidla. 12 VIFSV248 DEVI

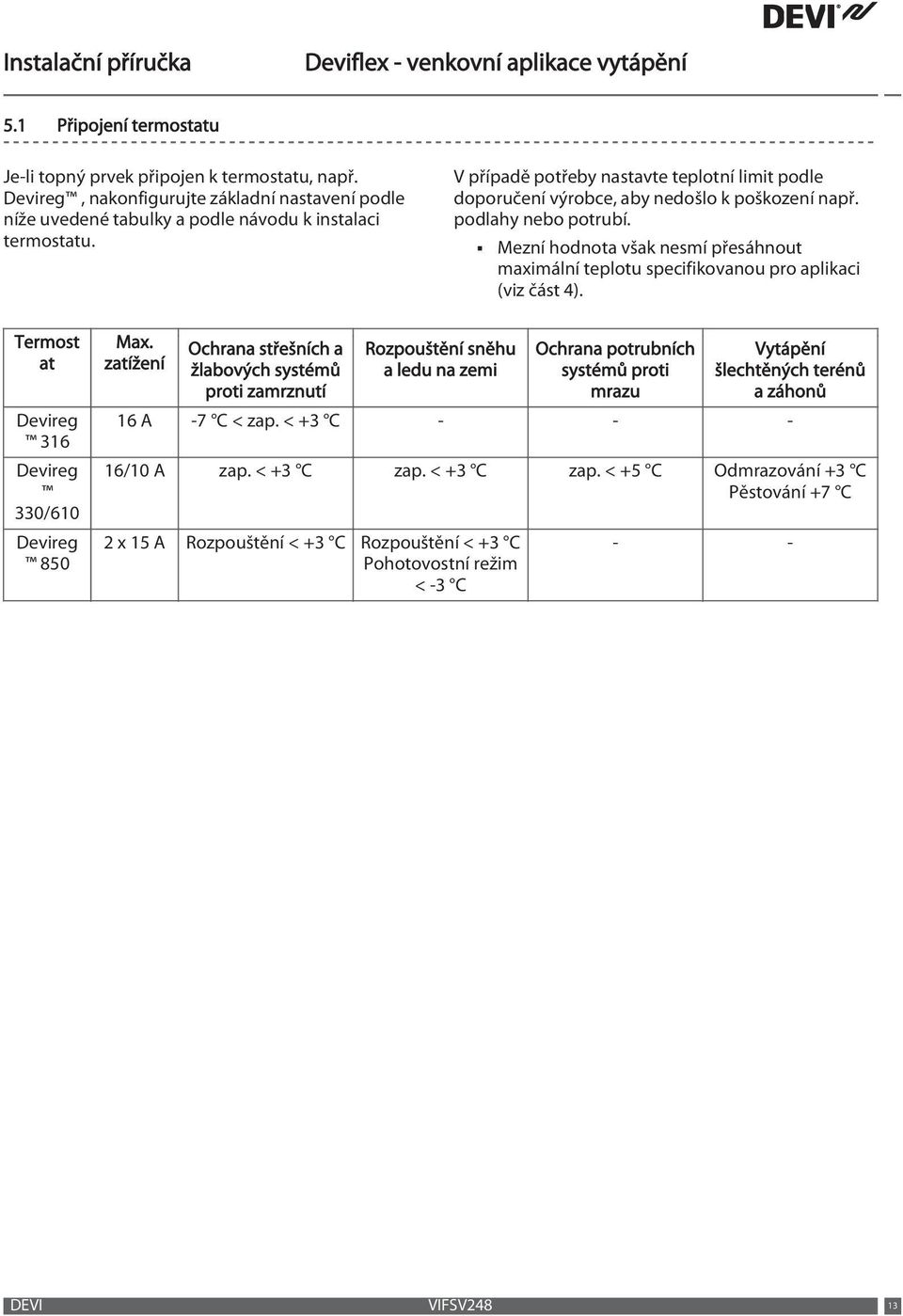

15 5.1 Připojení termostatu Je-li topný prvek připojen k termostatu, např. Devireg, nakonfigurujte základní nastavení podle níže uvedené tabulky a podle návodu k instalaci termostatu. V případě potřeby nastavte teplotní limit podle doporučení výrobce, aby nedošlo k poškození např. podlahy nebo potrubí. Mezní hodnota však nesmí přesáhnout maximální teplotu specifikovanou pro aplikaci (viz část 4). Termost at Devireg 316 Devireg 330/610 Devireg 850 Max. zatížení Ochrana střešních a žlabových systémů proti zamrznutí Rozpouštění sněhu a ledu na zemi Ochrana potrubních systémů proti mrazu Vytápění šlechtěných terénů a záhonů 16 A -7 C < zap. < +3 C /10 A zap. < +3 C zap. < +3 C zap. < +5 C Odmrazování +3 C Pěstování +7 C 2 x 15 A Rozpouštění < +3 C Rozpouštění < +3 C Pohotovostní režim < -3 C - - DEVI VIFSV248 13

16 Danfoss A/S Electric Heating Systems Ulvehavevej Vejle Denmark Phone: Fax: Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozurnění. To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou majetkem příslušných společností. Danfoss a logo firmy Danfoss jsou ochrannými známkami firmy Danfoss A/S. Všechna práva vyhrazena & VIFSV248 Produced by Danfoss 05/2011
