1 Návod na montáž a obsluhu teplovzdušného panelu AIR-INVENT Výhradní zastoupení pro ČR a SR A-INVENT s.r.o. Lipová Horažďovice Tel: info@inventer.cz

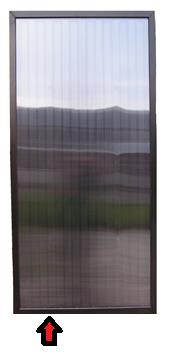

S AIR-INVENTEM M45 a XL75 dosáhnete ekologické výměny vzduchu, odstranění vlhkosti, přívodu teplého vzduchu a v letních měsících efektu pasivního chlazení.

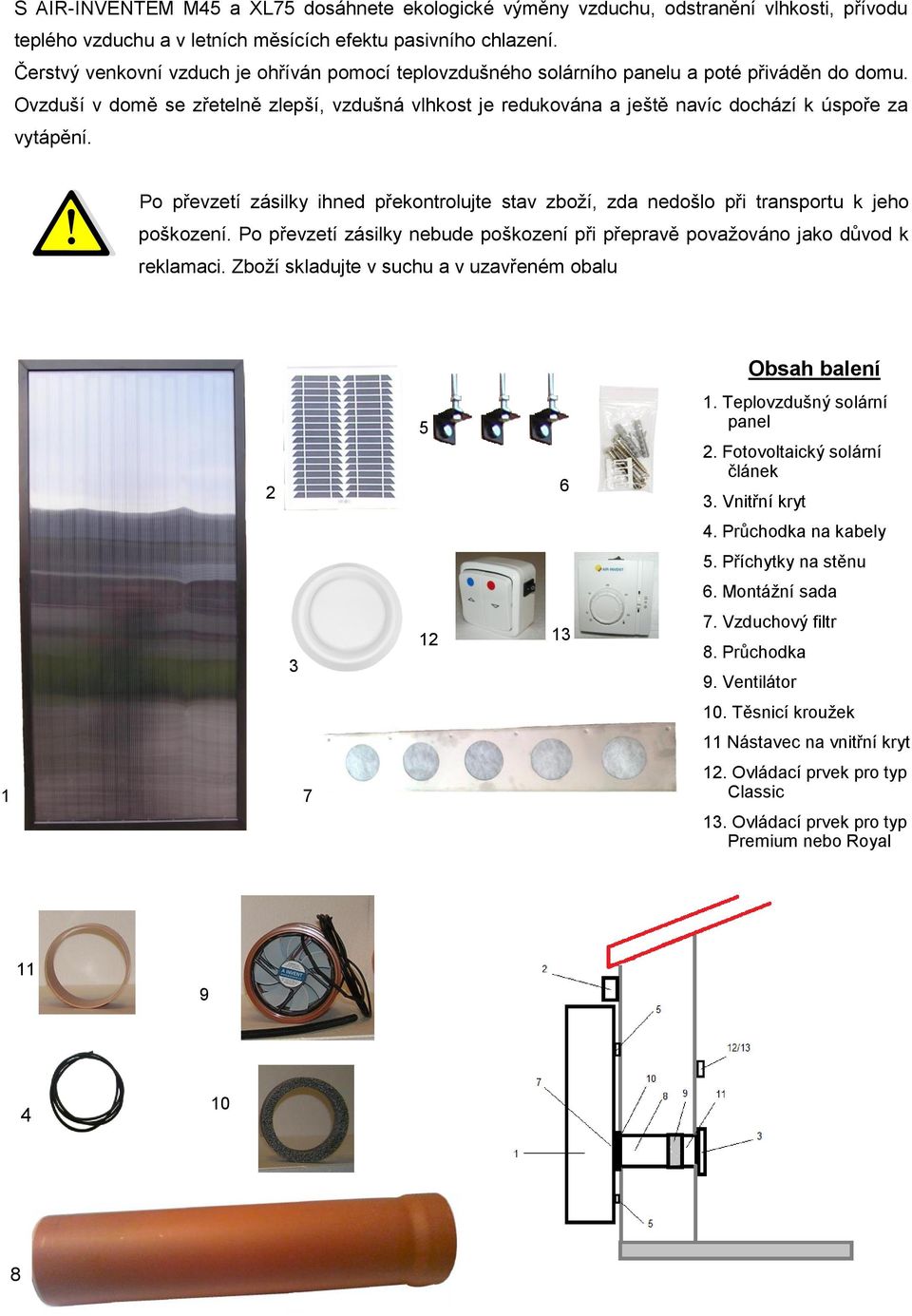

2 S AIR-INVENTEM M45 a XL75 dosáhnete ekologické výměny vzduchu, odstranění vlhkosti, přívodu teplého vzduchu a v letních měsících efektu pasivního chlazení. Čerstvý venkovní vzduch je ohříván pomocí teplovzdušného solárního panelu a poté přiváděn do domu. Ovzduší v domě se zřetelně zlepší, vzdušná vlhkost je redukována a ještě navíc dochází k úspoře za vytápění. Po převzetí zásilky ihned překontrolujte stav zboží, zda nedošlo při transportu k jeho poškození. Po převzetí zásilky nebude poškození při přepravě považováno jako důvod k reklamaci. Zboží skladujte v suchu a v uzavřeném obalu Obsah balení Teplovzdušný solární panel 2. Fotovoltaický solární článek 3. Vnitřní kryt 4. Průchodka na kabely 5. Příchytky na stěnu 6. Montážní sada Vzduchový filtr 8. Průchodka 9. Ventilátor 10. Těsnicí kroužek 11 Nástavec na vnitřní kryt Ovládací prvek pro typ Classic 13. Ovládací prvek pro typ Premium nebo Royal

Ovzduší v domě se zřetelně zlepší, vzdušná vlhkost je redukována a ještě navíc dochází k úspoře za vytápění.

3 Přečtěte si pozorně návod ještě před samotnou montáží!! Dbejte na to, aby přístroj nebyl namontovaný na stinném místě!! Stromy, keře, přesahy střech a podobně vytvářejí přímé stíny, proto přístroj namontujte na takových místech, kde tyto stíny nevznikají, jinak by byl narušen správný chod přístroje. Nezapomeňte, že v zimním období svítí slunce pod nízkým úhlem. Pečlivě vyberte místo pro montáž. Teplovzdušný solární panel dosahuje nejvyššího výkonu v případě, kdy je namontován na zeď orientovanou jižním směrem. Pro jeho montáž vyberte proto zeď orientovanou na jih, jihozápad popř. jihovýchod. Určete správné místo, kterým bude teplý vzduch přiváděn do budovy. Optimální cirkulace vzduchu dosáhnete, pokud se průchodka s přívodem teplého vzduchu bude nacházet blízko u země, jelikož teplý vzduch stoupá nahoru sám od sebe. Tyto teplovzdušné solární panely ve spojení s dodaným montážním materiálem jsou určeny pouze k montáži na zeď. V případě pochybností nebo nejasností ohledně umístění panelů, způsobu montáže nebo v případě technických dotazů nás neváhejte kontaktovat ještě před započetím montáže. Návod na montáž 1. Vyberte si pozorně místo, na které chcete namontovat teplovzdušný panel. Naměřte si pozici výstupního otvoru vzduchu a označte si ji na zdi. Uvnitř domu zkontrolujte, zda se vstup vzduchu nachází na požadovaném místě. Dbejte na to, abyste při montáži nepoškodili elektrické kabely, rozvody vody nebo jiné vedení jako i nosné prvky ve zdech. Zkontrolujte ještě jednou veškeré rozměry dle výkresu a rozměrů tepelného solárního panelu. 2. Do zdi vyvrtejte otvor o průměru cca 150 mm, který je určený pro průchodku s ventilátorem.

Nezapomeňte, že v zimním období svítí slunce pod nízkým úhlem. Pečlivě vyberte místo pro montáž.

4 3. Přeměřte hloubku otvoru ve zdi a zařízněte průchodku D dle následujícího vzorečku síla zdí (Z) 220 mm = délka průchodky D. Z 220 = délka D v mm. Tento postup je velice důležitý, jelikož se teplovzdušný solární panel umisťuje na zeď s malým odstupem (cca 40mm). Uřízněte průchodku v požadované délce. POZOR: průchodku odřízněte na straně ve směru dovnitř místnosti, kde na ní bude nasazený díl s ventilátorem, neodřezávejte ji v místě, kde je umístěno hrdlo průchodky. 4. Na průchodku (D) nasaďte díl s ventilátorem (C), poté nasaďte průchodkový nástavec pro vnitřní kryt (B) na díl s ventilátorem a z druhé strany nasaďte těsnicí kroužek (E), až po ukončení celé montáže nasaďte vnitřní kryt (A).

POZOR: průchodku odřízněte na straně ve směru dovnitř místnosti, kde na ní bude nasazený díl s ventilátorem, neodřezávejte ji v místě, kde je umístěno hrdlo průchodky. 4.

5 5. Průchodku prostrčte vytvořený otvorem. Usaďte ji s mírným sklonem cca 1 směrem ven. Při vnějším povrchu trubky protáhněte průchodku na kabely které bezpečně povede kabely od fotovoltaického panelu k ventilátoru a dále poté k regulátoru. Zkontrolujte, zda je průchodka uvnitř domu umístěna zároveň se zdí, na venkovní straně bude průchodka přečnívat 40mm (B+C+D = síla zdi + 40mm). Prostor mezi průchodkou a zdí dobře zaizolujte, aby nevznikl tepelný most a průchodka byla dobře upevněna. K tomuto účelu použijte slabě rozpínavou montážní pěnu nebo rychle tvrdnoucí cement. 6. Pomocí otvoru vyměřte umístění příchytek na panel. Míry na rozmístění najdete v nákresu. Tyto příchytky přidělejte pevně na zeď.

Zkontrolujte, zda je průchodka uvnitř domu umístěna zároveň se zdí, na venkovní straně bude průchodka přečnívat 40mm (B+C+D = síla zdi + 40mm).

7. Zdvihněte teplovzdušný solární panel do výšky, zahákněte držáky za připevněné příchytky na zdi, nasuňte přípojné hrdlo na průchodku ventilátoru a tlakem jej nasuňte na průchodku.

6 7. Zdvihněte teplovzdušný solární panel do výšky, zahákněte držáky za připevněné příchytky na zdi, nasuňte přípojné hrdlo na průchodku ventilátoru a tlakem jej nasuňte na průchodku. Překontrolujte, zda je panel umístěn vodorovně a ve správné pozici. Teplovzdušný panel by neměl svou vahou zatěžovat průchodku ventilátoru. Překontrolujte zda je solární panel pevně a bezpečně připevněn a nemůže se sám od sebe uvolnit.

Překontrolujte, zda je panel umístěn vodorovně a ve správné pozici.

7 8. Fotovoltaický článek přichyťte pomocí přiložených vrutů a hmoždinek na zeď do blízkosti solárního panelu. Při umístění fotovoltaického článku mějte na paměti, abyste jej neumístili na stinné místo!!!! Ovládací prvek namontujte do domu v blízkosti průchodky. Připojte elektrické kabely. Připojujete malé napětí v hodnotě pod 25V, které není nebezpečné. Technická data Model M45 Model XL75 Rozměr panelu 855 x 1100 x 120 mm 970 x 1900 x 120 mm Váha panelu 17 kg 28 kg Pro plochu < 45 m 2 < 75 m 2 Navýšení teploty o 20 C o 33 C Průtok vzduchu do 45 m 3 /h do 55 m 3 /h Přední strana Rám Barva Ventilátor Hlučnost UV polykarbonát 10 mm hliník v komaxitové úpravě černá 12 V DC 1,3 W < 25 db Průchodka ventilátoru Ø 125 mm

Připojujete malé napětí v hodnotě pod 25V, které není nebezpečné.

8 Funkce: vypnuto podpora vytápění pasivní chlazení kontrola přehřátí panelu kontrola teploty přiváděného vzduchu AIR-INVENT CLASSIC Popis ovládání classic do zdířky I veďte hnědý drát z tří-žílového do zdířky II veďte červený drát ze čtyřžílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte žlutý / modrý drát z čtyřžílového kabelu a žlutozelený drát z třížílového do zdířky V veďte bílý drát ze čtyř-žílového kabelu a modrý drát z tří-žílového kabelu

ze čtyřžílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte žlutý / modrý drát z čtyřžílového

9 Funkce: vypnuto podpora vytápění pasivní chlazení kontrola přehřátí panelu kontrola teploty přiváděného vzduchu kontrola vnitřní teploty AIR-INVENT PREMIUM Popis ovládání Premium do zdířky I veďte hnědý drát z třížílového do zdířky II veďte červený drát ze čtyř-žílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte žlutý / modrý drát z čtyř-žílového kabelu a žlutozelený drát z tří-žílového do zdířky V veďte bílý drát ze čtyřžílového kabelu a modrý drát z třížílového kabelu

červený drát ze čtyř-žílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte žlutý / modrý drát z

10 AIR-INVENT ROYAL Funkce: vypnuto podpora vytápění pasivní chlazení kontrola přehřátí panelu kontrola teploty přiváděného vzduchu AUTO - kontrola vnitřní teploty, po jejím dosažení automatické přepnutí na režim větrání Zapojení je shodné se zapojením PREMIUM Zapojení fotovoltaiky a elektrického napájení do zdířky I veďte hnědý drát z třížílového do zdířky II veďte červený drát ze čtyř-žílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte žlutý / modrý drát z čtyř-žílového kabelu a žlutozelený drát z tří-žílového do zdířky V veďte bílý drát ze čtyřžílového kabelu do zdířky + veďte modrý drát z třížílového kabelu

zdířky I veďte hnědý drát z třížílového do zdířky II veďte červený drát ze čtyř-žílového do zdířky III veďte černý drát ze čtyřžílového do zdířky IV veďte

11 Nastavení minimální topné teploty v panelu V panelu je umístěný termostat, který hlídá přiváděnou teplotu do místnosti. Tento termostat je nastavitelný a lze s ním redukovat přiváděnou minimální teplotu do prostoru do 7 C do 77 C. Z výroby je nastavena minimální teplota 21 C. Vlastní nastavení: odstraňte krytku, kterou naleznete na spodní části rámu panelu, pod krytkou se nalézá šroubek, jehož pomocí lze změnit nastavenou minimální topnou teplotu. Pomocí šroubováku otočte doleva, pro případ snížení topné teploty nebo doprava, pro navýšení topné teploty (viz. nákres).

Z výroby je nastavena minimální teplota 21 C.

12 Údržba prachového filtru Prachový filtr se nachází na zadní straně panelu. Uvolněte držák filtru a filtr vytáhněte. Filtr očistěte pomocí vzduchu nebo vody (nechte jej uschnout) poté jej uložte zpět na původní místo a zajistěte viz. foto.

Filtr očistěte pomocí vzduchu nebo vody (nechte jej

13 Instalace klapky Není součástí standardní dodávky, lze samostatně doobjednat!!!!! Klapku vsuňte ve vodorovné poloze do stavební průchodky a poté ji zvedněte do kolmé polohy viz.foto. Technické změny vyhrazeny!!!!!!!!!
