1 Specialista na připevňovací techniku Stavby teras a zahrad, připevnění dřevěných fasádních profilů Inovativní připevňovací systémy pro stavění se dřevem na zahradě, v parku a na zelených plochách.

2 Specialista na připevňovací techniku Terasová prkna..žijte s přírodou 2

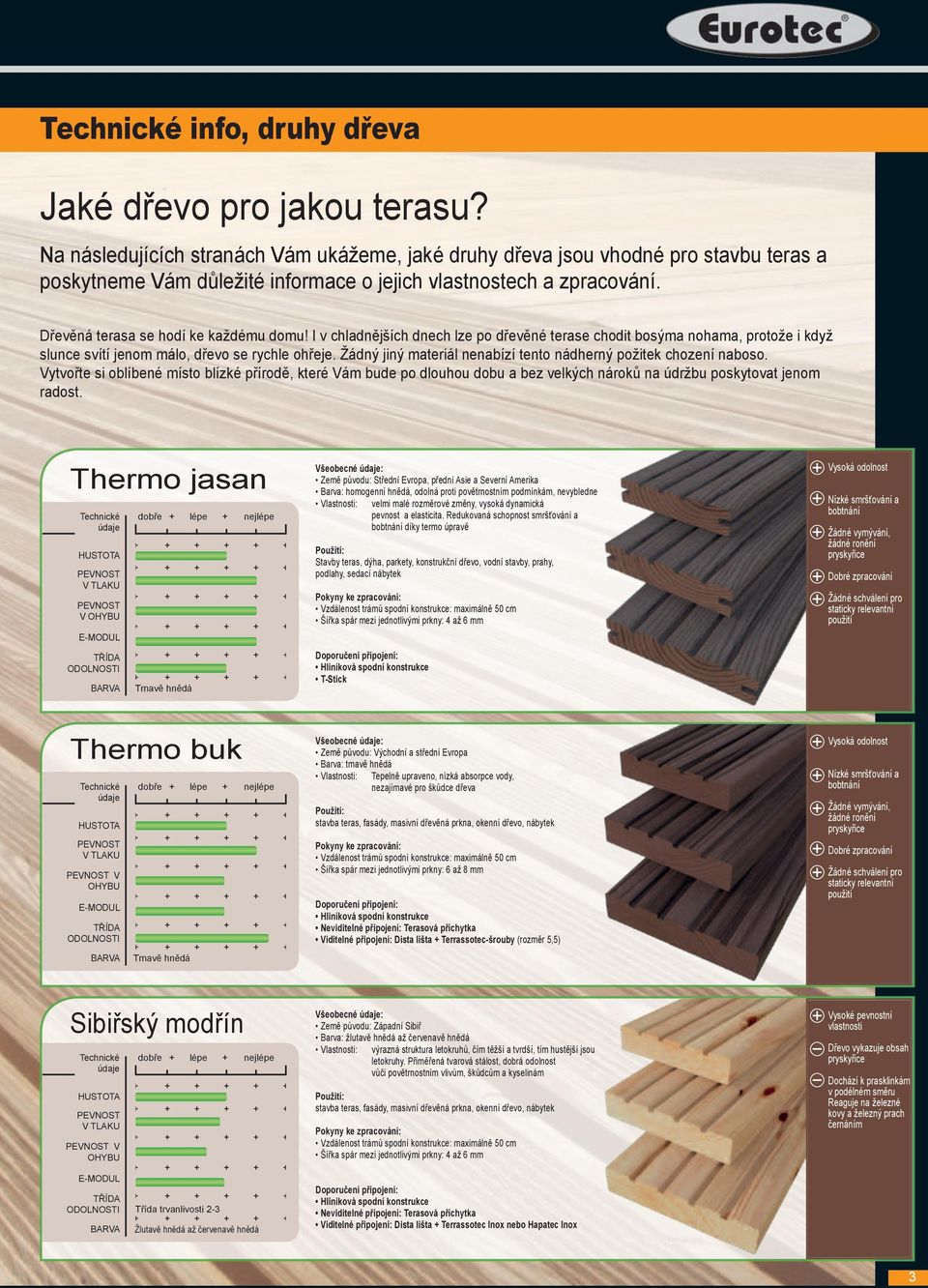

3 Technické info, druhy dřeva Jaké dřevo pro jakou terasu? Na následujících stranách Vám ukážeme, jaké druhy dřeva jsou vhodné pro stavbu teras a poskytneme Vám důležité informace o jejich vlastnostech a zpracování. Dřevěná terasa se hodí ke každému domu! I v chladnějších dnech lze po dřevěné terase chodit bosýma nohama, protože i když slunce svítí jenom málo, dřevo se rychle ohřeje. Žádný jiný materiál nenabízí tento nádherný požitek chození naboso. Vytvořte si oblíbené místo blízké přírodě, které Vám bude po dlouhou dobu a bez velkých nároků na údržbu poskytovat jenom radost. Thermo jasan Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Tmavě hnědá Všeobecné údaje: Země původu: Střední Evropa, přední Asie a Severní Amerika Barva: homogenní hnědá, odolná proti povětrnostním podmínkám, nevybledne Vlastnosti: velmi malé rozměrové změny, vysoká dynamická pevnost a elasticita. Redukovaná schopnost smršťování a bobtnání díky termo úpravě Použití: Stavby teras, dýha, parkety, konstrukční dřevo, vodní stavby, prahy, podlahy, sedací nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce T-Stick Vysoká odolnost Nízké smršťování a bobtnání Žádné vymývání, žádné ronění pryskyřice Dobré zpracování Žádné schválení pro staticky relevantní použití Thermo buk Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Tmavě hnědá Všeobecné údaje: Země původu: Východní a střední Evropa Barva: tmavě hnědá Vlastnosti: Tepelně upraveno, nízká absorpce vody, nezajímavé pro škůdce dřeva Použití: stavba teras, fasády, masivní dřevěná prkna, okenní dřevo, nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 6 až 8 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec-šrouby (rozměr 5,5) Vysoká odolnost Nízké smršťování a bobtnání Žádné vymývání, žádné ronění pryskyřice Dobré zpracování Žádné schválení pro staticky relevantní použití Sibiřský modřín Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 2-3 Žlutavě hnědá až červenavě hnědá Všeobecné údaje: Země původu: Západní Sibiř Barva: žlutavě hnědá až červenavě hnědá Vlastnosti: výrazná struktura letokruhů, čím těžší a tvrdší, tím hustější jsou letokruhy. Přiměřená tvarová stálost, dobrá odolnost vůči povětrnostním vlivům, škůdcům a kyselinám Použití: stavba teras, fasády, masivní dřevěná prkna, okenní dřevo, nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Inox nebo Hapatec Inox Vysoké pevnostní vlastnosti Dřevo vykazuje obsah pryskyřice Dochází k prasklinkám v podélném směru Reaguje na železné kovy a železný prach černáním 3

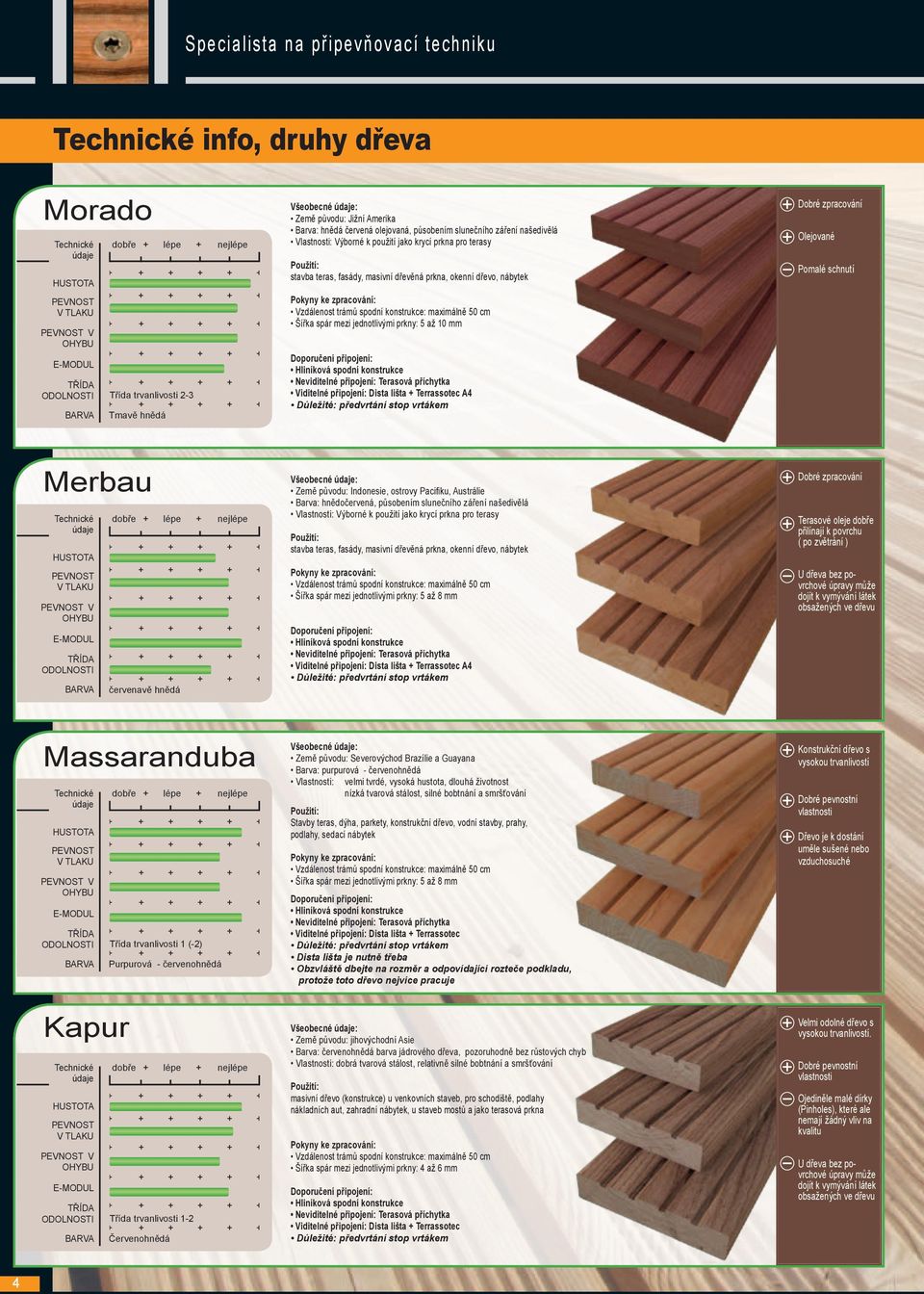

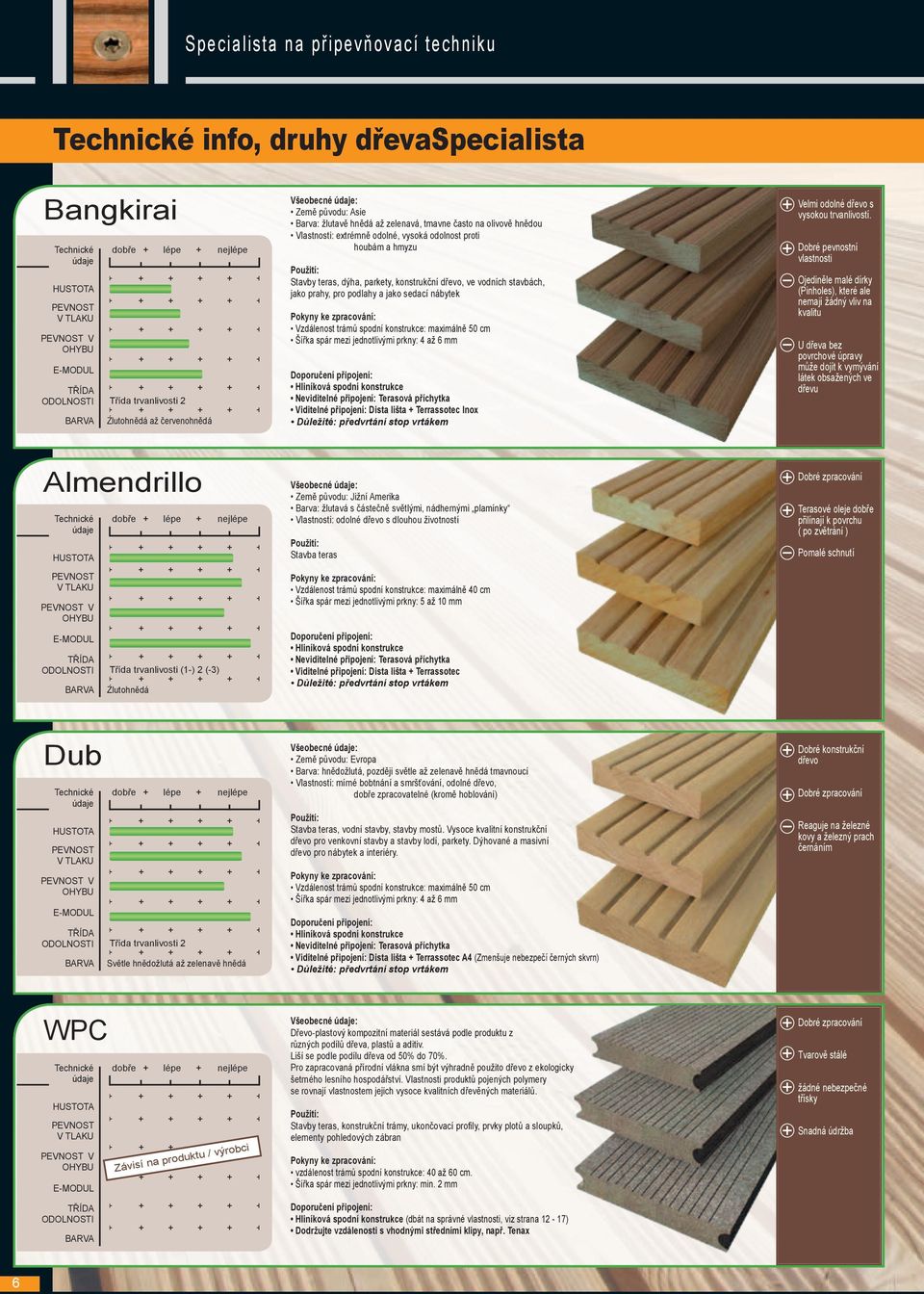

4 Specialista na připevňovací techniku Technické info, druhy dřeva Morado Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 2-3 Tmavě hnědá Všeobecné údaje: Země původu: Jižní Amerika Barva: hnědá červená olejovaná, působením slunečního záření našedivělá Vlastnosti: Výborné k použití jako krycí prkna pro terasy Použití: stavba teras, fasády, masivní dřevěná prkna, okenní dřevo, nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 5 až 10 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec A4 Důležité: předvrtání stop vrtákem Dobré zpracování Olejované Pomalé schnutí Merbau Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe červenavě hnědá Všeobecné údaje: Země původu: Indonesie, ostrovy Pacifiku, Austrálie Barva: hnědočervená, působením slunečního záření našedivělá Vlastnosti: Výborné k použití jako krycí prkna pro terasy Použití: stavba teras, fasády, masivní dřevěná prkna, okenní dřevo, nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 5 až 8 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec A4 Důležité: předvrtání stop vrtákem Dobré zpracování Terasové oleje dobře přilínají k povrchu ( po zvětrání ) U dřeva bez povrchové úpravy může dojít k vymývání látek obsažených ve dřevu Massaranduba Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA Kapur Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 1 (-2) Purpurová - červenohnědá dobře + lépe + nejlépe Třída trvanlivosti 1-2 Červenohnědá Všeobecné údaje: Země původu: Severovýchod Brazílie a Guayana Barva: purpurová - červenohnědá Vlastnosti: velmi tvrdé, vysoká hustota, dlouhá životnost nízká tvarová stálost, silné bobtnání a smršťování Použití: Stavby teras, dýha, parkety, konstrukční dřevo, vodní stavby, prahy, podlahy, sedací nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 5 až 8 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Dista lišta je nutně třeba Obzvláště dbejte na rozměr a odpovídající rozteče podkladu, protože toto dřevo nejvíce pracuje Všeobecné údaje: Země původu: jihovýchodní Asie Barva: červenohnědá barva jádrového dřeva, pozoruhodně bez růstových chyb Vlastnosti: dobrá tvarová stálost, relativně silné bobtnání a smršťování Použití: masivní dřevo (konstrukce) u venkovních staveb, pro schodiště, podlahy nákladních aut, zahradní nábytek, u staveb mostů a jako terasová prkna Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Konstrukční dřevo s vysokou trvanlivostí Dobré pevnostní vlastnosti Dřevo je k dostání uměle sušené nebo vzduchosuché Velmi odolné dřevo s vysokou trvanlivostí. Dobré pevnostní vlastnosti Ojediněle malé dírky (Pinholes), které ale nemají žádný vliv na kvalitu U dřeva bez povrchové úpravy může dojít k vymývání látek obsažených ve dřevu 4

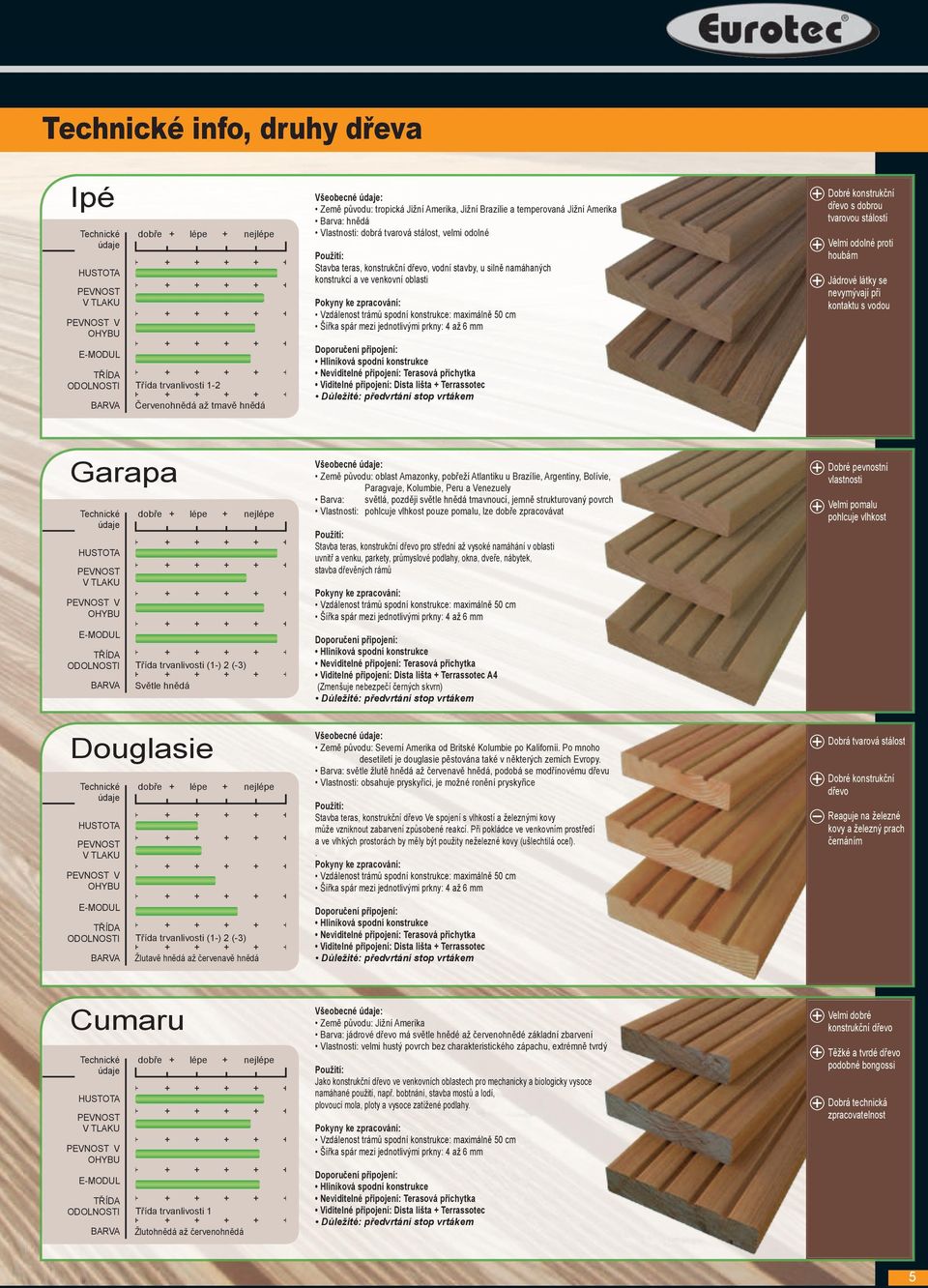

5 Technické info, druhy dřeva Ipé Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 1-2 Červenohnědá až tmavě hnědá Všeobecné údaje: Země původu: tropická Jižní Amerika, Jižní Brazílie a temperovaná Jižní Amerika Barva: hnědá Vlastnosti: dobrá tvarová stálost, velmi odolné Použití: Stavba teras, konstrukční dřevo, vodní stavby, u silně namáhaných konstrukcí a ve venkovní oblasti Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Dobré konstrukční dřevo s dobrou tvarovou stálostí Velmi odolné proti houbám Jádrové látky se nevymývají při kontaktu s vodou Garapa Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA Douglasie Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti (1-) 2 (-3) Světle hnědá dobře + lépe + nejlépe Třída trvanlivosti (1-) 2 (-3) Žlutavě hnědá až červenavě hnědá Všeobecné údaje: Země původu: oblast Amazonky, pobřeží Atlantiku u Brazílie, Argentiny, Bolívie, Paragvaje, Kolumbie, Peru a Venezuely Barva: světlá, později světle hnědá tmavnoucí, jemně strukturovaný povrch Vlastnosti: pohlcuje vlhkost pouze pomalu, lze dobře zpracovávat Použití: Stavba teras, konstrukční dřevo pro střední až vysoké namáhání v oblasti uvnitř a venku, parkety, průmyslové podlahy, okna, dveře, nábytek, stavba dřevěných rámů Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec A4 (Zmenšuje nebezpečí černých skvrn) Důležité: předvrtání stop vrtákem Všeobecné údaje: Země původu: Severní Amerika od Britské Kolumbie po Kalifornii. Po mnoho desetiletí je douglasie pěstována také v některých zemích Evropy. Barva: světle žlutě hnědá až červenavě hnědá, podobá se modřínovému dřevu Vlastnosti: obsahuje pryskyřici, je možné ronění pryskyřice Použití: Stavba teras, konstrukční dřevo Ve spojení s vlhkostí a železnými kovy může vzniknout zabarvení způsobené reakcí. Při pokládce ve venkovním prostředí a ve vlhkých prostorách by měly být použity neželezné kovy (ušlechtilá ocel).. Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Dobré pevnostní vlastnosti Velmi pomalu pohlcuje vlhkost Dobrá tvarová stálost Dobré konstrukční dřevo Reaguje na železné kovy a železný prach černáním Cumaru Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 1 Žlutohnědá až červenohnědá Všeobecné údaje: Země původu: Jižní Amerika Barva: jádrové dřevo má světle hnědé až červenohnědé základní zbarvení Vlastnosti: velmi hustý povrch bez charakteristického zápachu, extrémně tvrdý Použití: Jako konstrukční dřevo ve venkovních oblastech pro mechanicky a biologicky vysoce namáhané použití, např. bobtnání, stavba mostů a lodí, plovoucí mola, ploty a vysoce zatížené podlahy. Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Velmi dobré konstrukční dřevo Těžké a tvrdé dřevo podobné bongossi Dobrá technická zpracovatelnost 5

6 Specialista na připevňovací techniku Technické info, druhy dřevaspecialista Bangkirai Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 2 Žlutohnědá až červenohnědá Všeobecné údaje: Země původu: Asie Barva: žlutavě hnědá až zelenavá, tmavne často na olivově hnědou Vlastnosti: extrémně odolné, vysoká odolnost proti houbám a hmyzu Použití: Stavby teras, dýha, parkety, konstrukční dřevo, ve vodních stavbách, jako prahy, pro podlahy a jako sedací nábytek Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Inox Důležité: předvrtání stop vrtákem Velmi odolné dřevo s vysokou trvanlivostí. Dobré pevnostní vlastnosti Ojediněle malé dírky (Pinholes), které ale nemají žádný vliv na kvalitu U dřeva bez povrchové úpravy může dojít k vymývání látek obsažených ve dřevu Almendrillo Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti (1-) 2 (-3) Žlutohnědá Všeobecné údaje: Země původu: Jižní Amerika Barva: žlutavá s částečně světlými, nádhernými plamínky Vlastnosti: odolné dřevo s dlouhou životností Použití: Stavba teras Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 40 cm Šířka spár mezi jednotlivými prkny: 5 až 10 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec Důležité: předvrtání stop vrtákem Dobré zpracování Terasové oleje dobře přilínají k povrchu ( po zvětrání ) Pomalé schnutí Dub Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Třída trvanlivosti 2 Světle hnědožlutá až zelenavě hnědá Všeobecné údaje: Země původu: Evropa Barva: hnědožlutá, později světle až zelenavě hnědá tmavnoucí Vlastnosti: mírné bobtnání a smršťování, odolné dřevo, dobře zpracovatelné (kromě hoblování) Použití: Stavba teras, vodní stavby, stavby mostů. Vysoce kvalitní konstrukční dřevo pro venkovní stavby a stavby lodí, parkety. Dýhované a masivní dřevo pro nábytek a interiéry. Pokyny ke zpracování: Vzdálenost trámů spodní konstrukce: maximálně 50 cm Šířka spár mezi jednotlivými prkny: 4 až 6 mm Doporučení připojení: Hliníková spodní konstrukce Neviditelné připojení: Terasová příchytka Viditelné připojení: Dista lišta + Terrassotec A4 (Zmenšuje nebezpečí černých skvrn) Důležité: předvrtání stop vrtákem Dobré konstrukční dřevo Dobré zpracování Reaguje na železné kovy a železný prach černáním WPC Technické ú d a j e HUSTOTA PEVNOST V TLAKU PEVNOST V OHYBU E-MODUL Třída odolnosti BARVA dobře + lépe + nejlépe Závisí na produktu / výrobci Všeobecné údaje: Dřevo-plastový kompozitní materiál sestává podle produktu z různých podílů dřeva, plastů a aditiv. Liší se podle podílu dřeva od 50% do 70%. Pro zapracovaná přírodní vlákna smí být výhradně použito dřevo z ekologicky šetrného lesního hospodářství. Vlastnosti produktů pojených polymery se rovnají vlastnostem jejich vysoce kvalitních dřevěných materiálů. Použití: Stavby teras, konstrukční trámy, ukončovací profily, prvky plotů a sloupků, elementy pohledových zábran Pokyny ke zpracování: vzdálenost trámů spodní konstrukce: 40 až 60 cm. Šířka spár mezi jednotlivými prkny: min. 2 mm Doporučení připojení: Hliníková spodní konstrukce (dbát na správné vlastnosti, viz strana 12-17) Dodržujte vzdálenosti s vhodnými středními klipy, např. Tenax Dobré zpracování Tvarově stálé žádné nebezpečné třísky Snadná údržba 6

7 ...žijte s přírodou Dřevěné terasy spojují ušlechtilou krásu s útulně hřejivou atmosférou. V létě se dřevo příliš nerozžhaví a v zimě zůstane příjemně temperované. 7

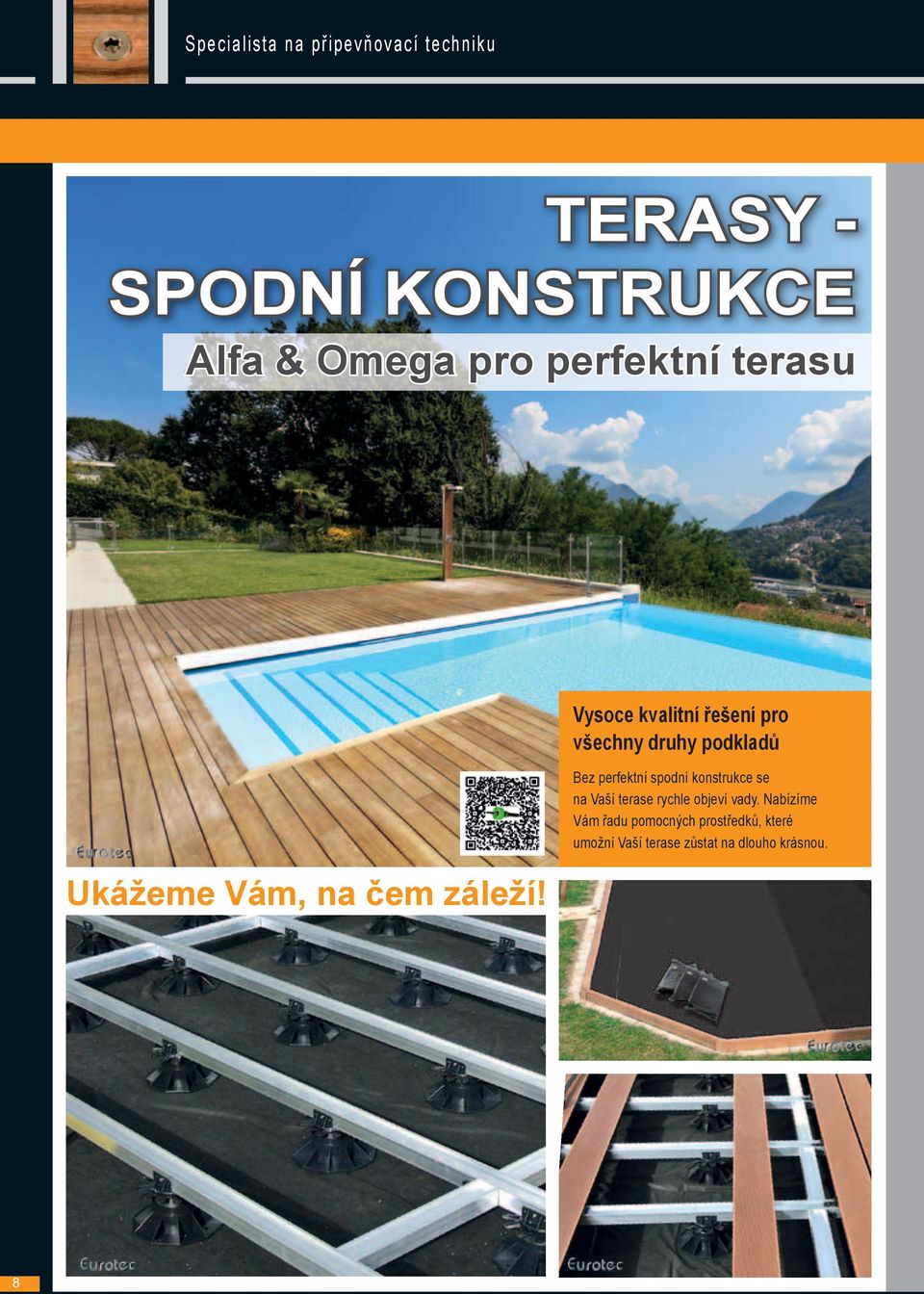

8 Specialista na připevňovací techniku Terasy - spodní konstrukce Alfa & Omega pro perfektní terasu Ukážeme Vám, na čem záleží! Vysoce kvalitní řešení pro všechny druhy podkladů Bez perfektní spodní konstrukce se na Vaší terase rychle objeví vady. Nabízíme Vám řadu pomocných prostředků, které umožní Vaší terase zůstat na dlouho krásnou. 8

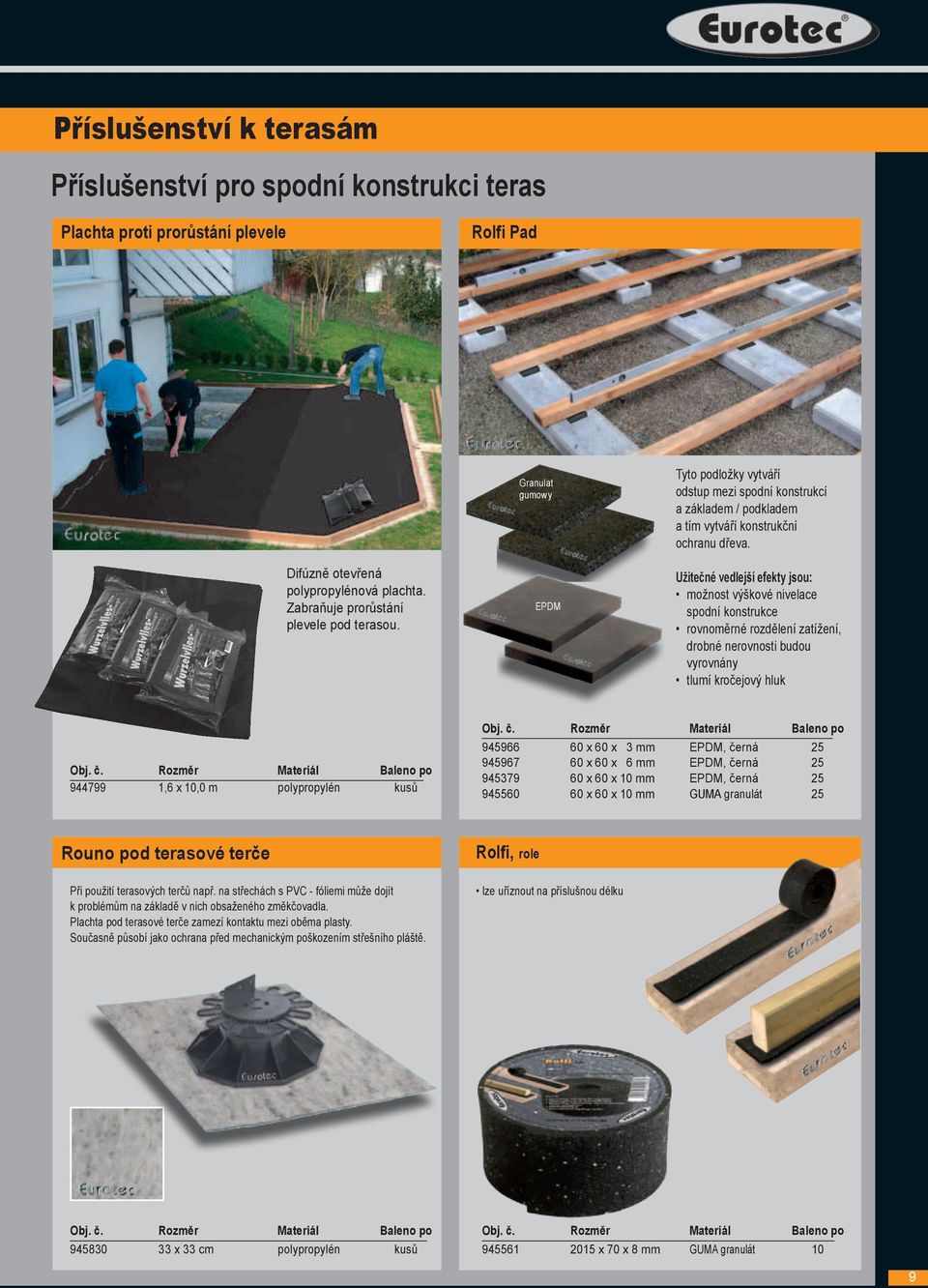

9 Příslušenství k terasám Příslušenství pro spodní konstrukci teras Plachta proti prorůstání plevele Rolfi Pad Difúzně otevřená polypropylénová plachta. Zabraňuje prorůstání plevele pod terasou. Granulat gumowy EPDM Tyto podložky vytváří odstup mezi spodní konstrukcí a základem / podkladem a tím vytváří konstrukční ochranu dřeva. Užitečné vedlejší efekty jsou: možnost výškové nivelace spodní konstrukce rovnoměrné rozdělení zatížení, drobné nerovnosti budou vyrovnány tlumí kročejový hluk Obj. č. Rozměr Materiál Baleno po ,6 x 10,0 m polypropylén kusů Obj. č. Rozměr Materiál Baleno po x 60 x 3 mm EPDM, černá x 60 x 6 mm EPDM, černá x 60 x 10 mm EPDM, černá x 60 x 10 mm GUMA granulát 25 Rouno pod terasové terče Při použití terasových terčů např. na střechách s PVC - fóliemi může dojít k problémům na základě v nich obsaženého změkčovadla. Plachta pod terasové terče zamezí kontaktu mezi oběma plasty. Současně působí jako ochrana před mechanickým poškozením střešního pláště. Rolfi, role lze uříznout na příslušnou délku Obj. č. Rozměr Materiál Baleno po x 33 cm polypropylén kusů Obj. č. Rozměr Materiál Baleno po x 70 x 8 mm GUMA granulát 10 9

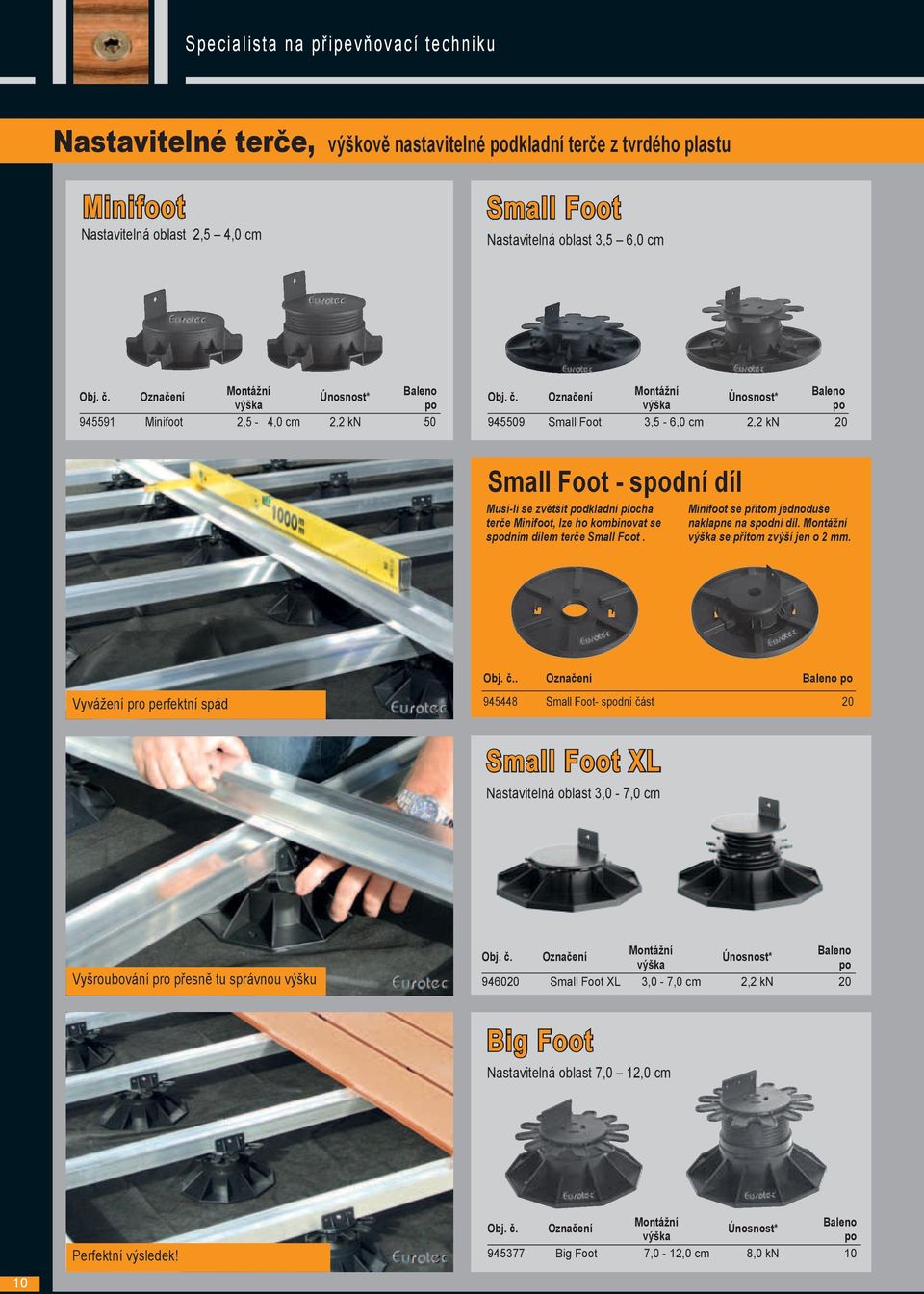

10 Specialista na připevňovací techniku Nastavitelné terče, Minifoot Nastavitelná oblast 2,5 4,0 cm výškově nastavitelné podkladní terče z tvrdého plastu Small Foot Nastavitelná oblast 3,5 6,0 cm Obj. č. Označení Montážní Únosnost* Baleno výška po Minifoot 2,5-4,0 cm 2,2 kn 50 Obj. č. Označení Montážní Únosnost* Baleno výška po Small Foot 3,5-6,0 cm 2,2 kn 20 Small Foot - spodní díl Musí-li se zvětšit podkladní plocha terče Minifoot, lze ho kombinovat se spodním dílem terče Small Foot. Minifoot se přitom jednoduše naklapne na spodní díl. Montážní výška se přitom zvýší jen o 2 mm. Vyvážení pro perfektní spád Obj. č.. Označení Baleno po Small Foot- spodní část 20 Small Foot XL Nastavitelná oblast 3,0-7,0 cm Vyšroubování pro přesně tu správnou výšku Obj. č. Označení Montážní Únosnost* Baleno výška po Small Foot XL 3,0-7,0 cm 2,2 kn 20 Big Foot Nastavitelná oblast 7,0 12,0 cm 10 Perfektní výsledek! Obj. č. Označení Montážní Únosnost* Baleno výška po Big Foot 7,0-12,0 cm 8,0 kn 10

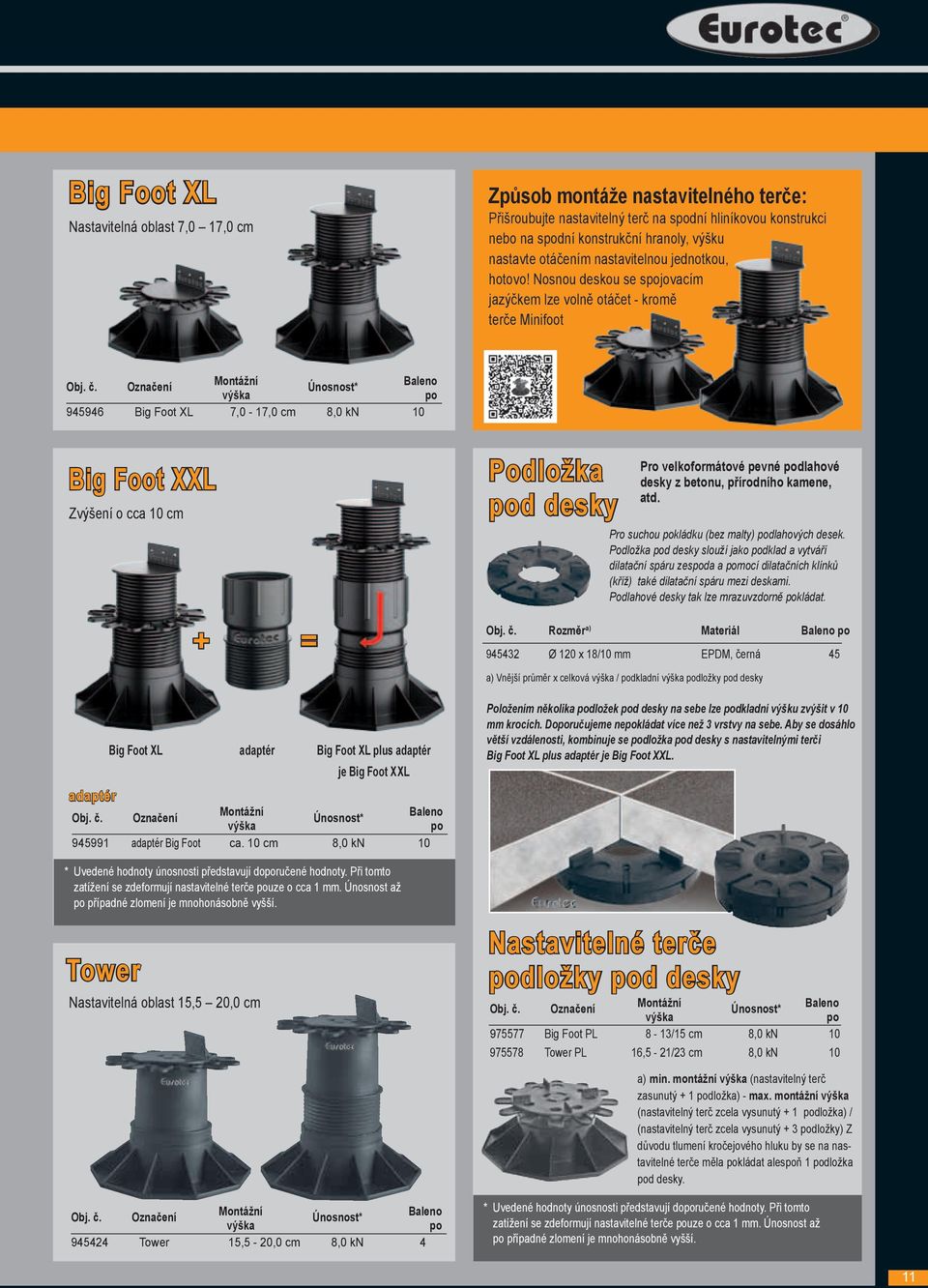

11 Big Foot XL Nastavitelná oblast 7,0 17,0 cm Způsob montáže nastavitelného terče: Přišroubujte nastavitelný terč na spodní hliníkovou konstrukci nebo na spodní konstrukční hranoly, výšku nastavte otáčením nastavitelnou jednotkou, hotovo! Nosnou deskou se spojovacím jazýčkem lze volně otáčet - kromě terče Minifoot Obj. č. Označení Montážní Únosnost* Baleno výška po Big Foot XL 7,0-17,0 cm 8,0 kn 10 Big Foot XXL Zvýšení o cca 10 cm + = Podložka pod desky Pro velkoformátové pevné podlahové desky z betonu, přírodního kamene, atd. Pro suchou pokládku (bez malty) podlahových desek. Podložka pod desky slouží jako podklad a vytváří dilatační spáru zespoda a pomocí dilatačních klínků (kříž) také dilatační spáru mezi deskami. Podlahové desky tak lze mrazuvzdorně pokládat. Obj. č. Rozměr a) Materiál Baleno po Ø 120 x 18/10 mm EPDM, černá 45 a) Vnější průměr x celková výška / podkladní výška podložky pod desky Big Foot XL adaptér Big Foot XL plus adaptér je Big Foot XXL adaptér Obj. č. Označení Montážní Únosnost* Baleno výška po adaptér Big Foot ca. 10 cm 8,0 kn 10 * Uvedené hodnoty únosnosti představují doporučené hodnoty. Při tomto zatížení se zdeformují nastavitelné terče pouze o cca 1 mm. Únosnost až po případné zlomení je mnohonásobně vyšší. Tower Nastavitelná oblast 15,5 20,0 cm Položením několika podložek pod desky na sebe lze podkladní výšku zvýšit v 10 mm krocích. Doporučujeme nepokládat více než 3 vrstvy na sebe. Aby se dosáhlo větší vzdálenosti, kombinuje se podložka pod desky s nastavitelnými terči Big Foot XL plus adaptér je Big Foot XXL. Nastavitelné terče podložky pod desky Obj. č. Označení Montážní Únosnost* Baleno výška po Big Foot PL 8-13/15 cm 8,0 kn Tower PL 16,5-21/23 cm 8,0 kn 10 a) min. montážní výška (nastavitelný terč zasunutý + 1 podložka) - max. montážní výška (nastavitelný terč zcela vysunutý + 1 podložka) / (nastavitelný terč zcela vysunutý + 3 podložky) Z důvodu tlumení kročejového hluku by se na nastavitelné terče měla pokládat alespoň 1 podložka pod desky. Obj. č. Označení Montážní Únosnost* Baleno výška po Tower 15,5-20,0 cm 8,0 kn 4 * Uvedené hodnoty únosnosti představují doporučené hodnoty. Při tomto zatížení se zdeformují nastavitelné terče pouze o cca 1 mm. Únosnost až po případné zlomení je mnohonásobně vyšší. 11

12 Specialista na připevňovací techniku Hliníkový terasový nosný systém NOVINKA 12

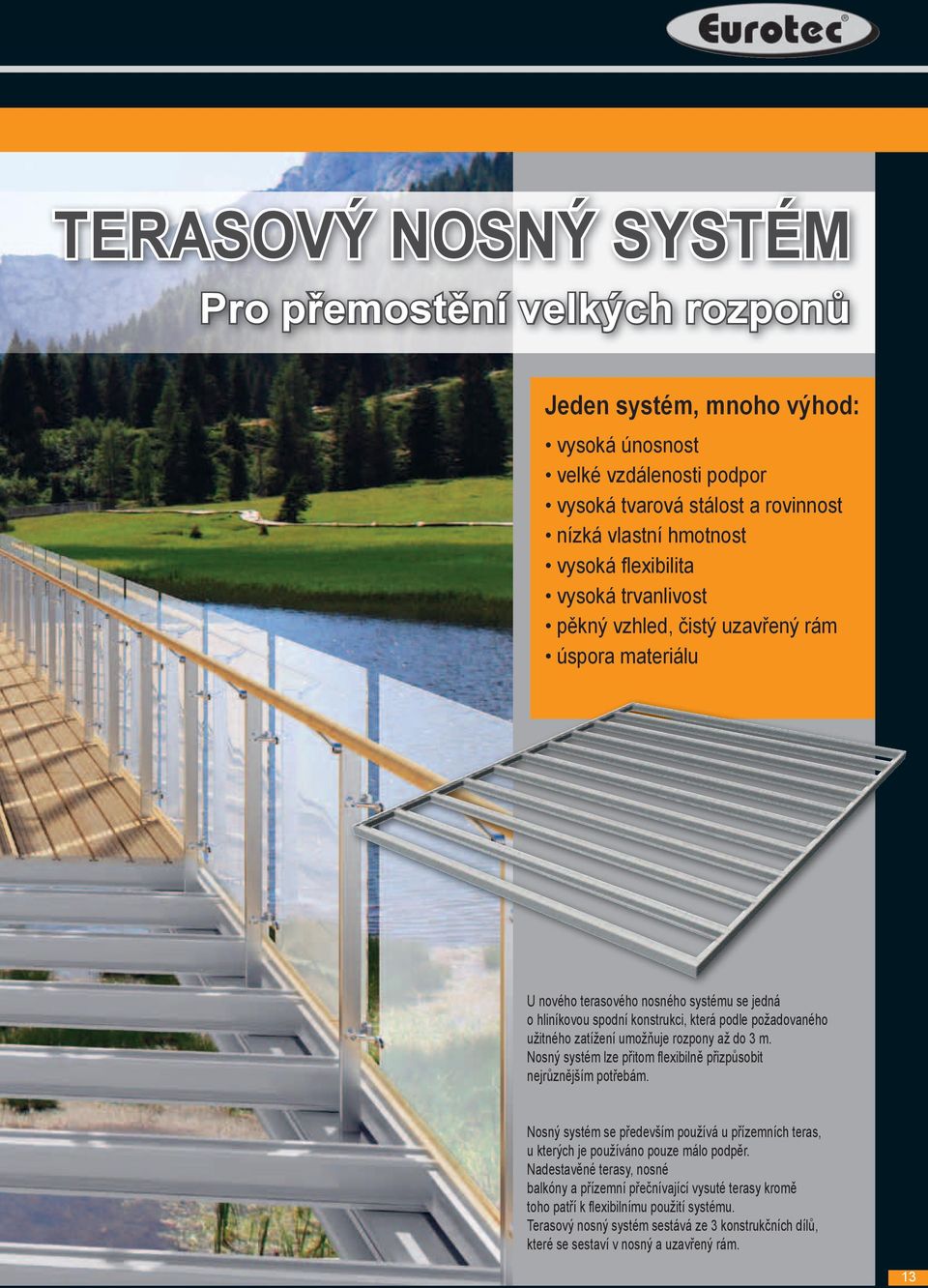

13 Terasový nosný systém Pro přemostění velkých rozponů Jeden systém, mnoho výhod: vysoká únosnost velké vzdálenosti podpor vysoká tvarová stálost a rovinnost nízká vlastní hmotnost vysoká flexibilita vysoká trvanlivost pěkný vzhled, čistý uzavřený rám úspora materiálu U nového terasového nosného systému se jedná o hliníkovou spodní konstrukci, která podle požadovaného užitného zatížení umožňuje rozpony až do 3 m. Nosný systém lze přitom flexibilně přizpůsobit nejrůznějším potřebám. Nosný systém se především používá u přízemních teras, u kterých je používáno pouze málo podpěr. Nadestavěné terasy, nosné balkóny a přízemní přečnívající vysuté terasy kromě toho patří k flexibilnímu použití systému. Terasový nosný systém sestává ze 3 konstrukčních dílů, které se sestaví v nosný a uzavřený rám. 13

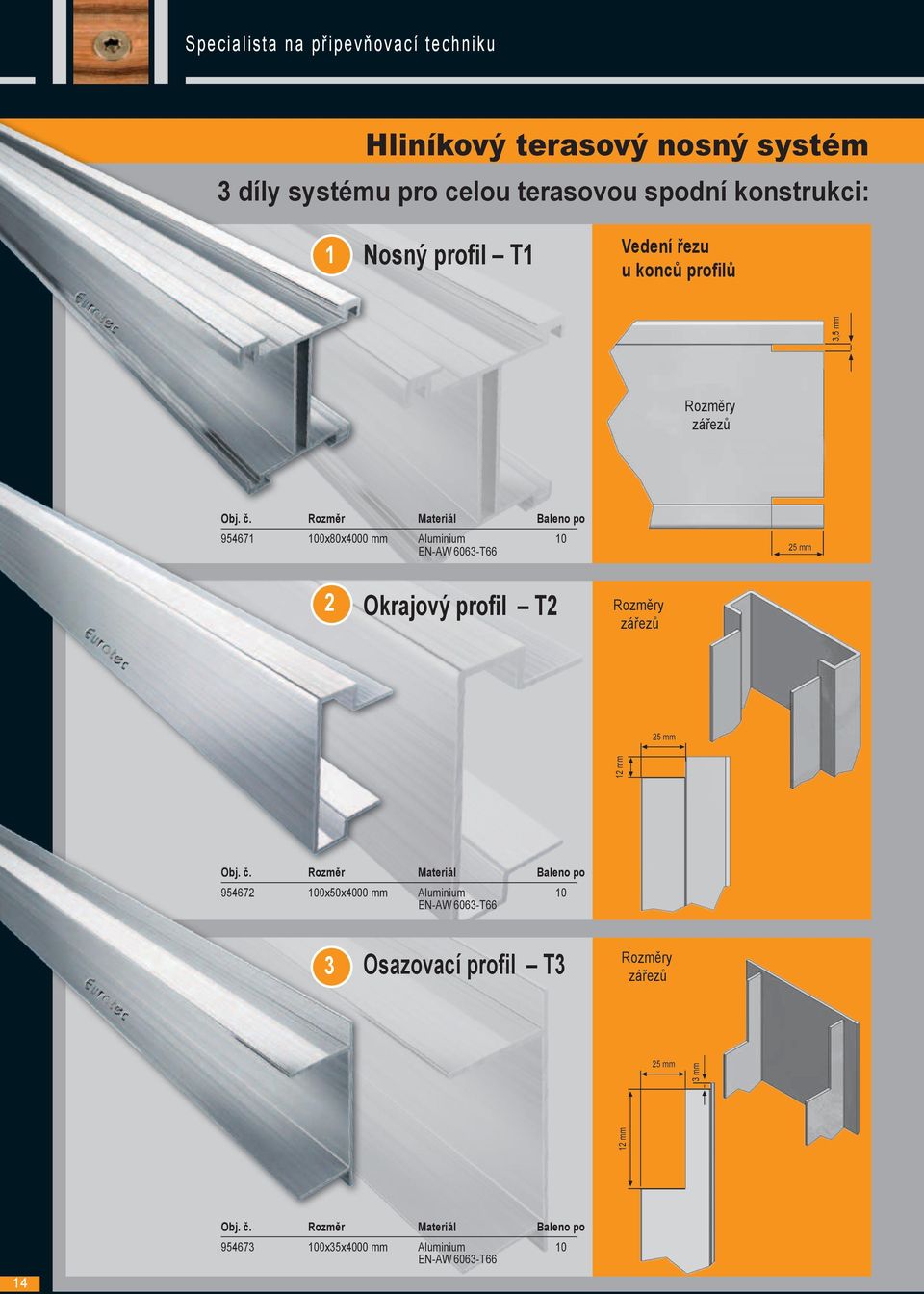

14 Specialista na připevňovací techniku Hliníkový terasový nosný systém 3 díly systému pro celou terasovou spodní konstrukci: 1 Nosný profil T1 Vedení řezu u konců profilů Obj. č. rozměr Materiál Baleno po x80x4000 mm Aluminium 10 EN-AW 6063-T66 25 mm 2 Okrajový profil T2 25 mm 12 mm Obj. č. rozměr Materiál Baleno po x50x4000 mm Aluminium 10 EN-AW 6063-T66 3 Osazovací profil T3 Rozměry zářezů 25 mm 12 mm 3,5 mm Rozměry zářezů Rozměry zářezů 3 mm 14 Obj. č. rozměr Materiál Baleno po x35x4000 mm Aluminium 10 EN-AW 6063-T66

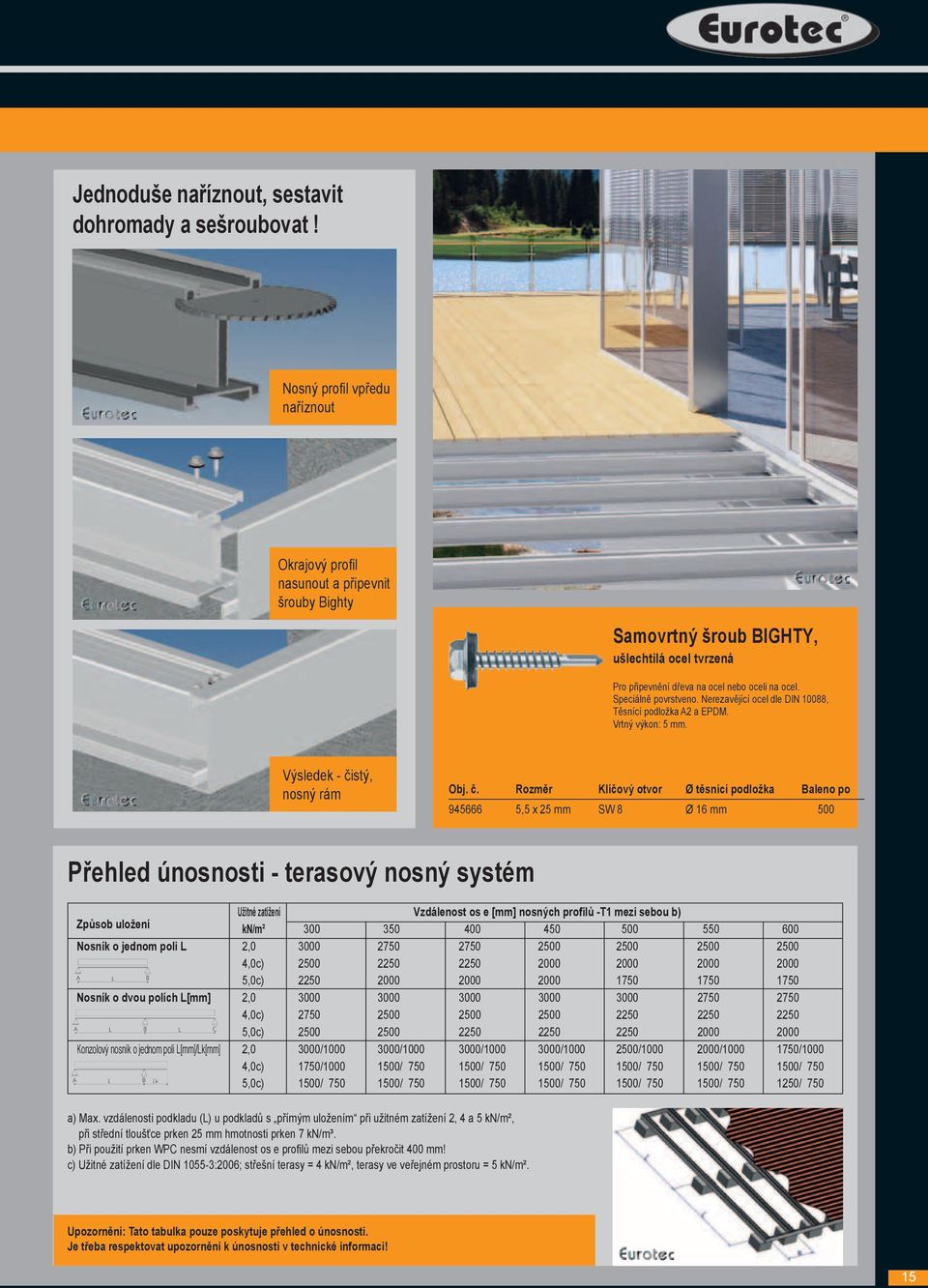

15 Jednoduše naříznout, sestavit dohromady a sešroubovat! Nosný profil vpředu naříznout Okrajový profil nasunout a připevnit šrouby Bighty Samovrtný šroub BIGHTY, ušlechtilá ocel tvrzená Pro připevnění dřeva na ocel nebo oceli na ocel. Speciálně povrstveno. Nerezavějící ocel dle DIN 10088, Těsnící podložka A2 a EPDM. Vrtný výkon: 5 mm. Výsledek - čistý, nosný rám Obj. č. Rozměr Klíčový otvor Ø těsnící podložka Baleno po ,5 x 25 mm SW 8 Ø 16 mm 500 Přehled únosnosti - terasový nosný systém Užitné zatížení Vzdálenost os e [mm] nosných profilů -T1 mezi sebou b) Způsob uložení kn/m² Nosník o jednom poli L 2, ,0c) ,0c) Nosník o dvou polích L[mm] 2, ,0c) ,0c) Konzolový nosník o jednom poli L[mm]/Lk[mm] 2,0 3000/ / / / / / /1000 4,0c) 1750/ / / / / / / 750 5,0c) 1500/ / / / / / / 750 a) Max. vzdálenosti podkladu (L) u podkladů s přímým uložením při užitném zatížení 2, 4 a 5 kn/m², při střední tloušťce prken 25 mm hmotnosti prken 7 kn/m³. b) Při použití prken WPC nesmí vzdálenost os e profilů mezi sebou překročit 400 mm! c) Užitné zatížení dle DIN :2006; střešní terasy = 4 kn/m², terasy ve veřejném prostoru = 5 kn/m². Upozornění: Tato tabulka pouze poskytuje přehled o únosnosti. Je třeba respektovat upozornění k únosnosti v technické informaci! 15

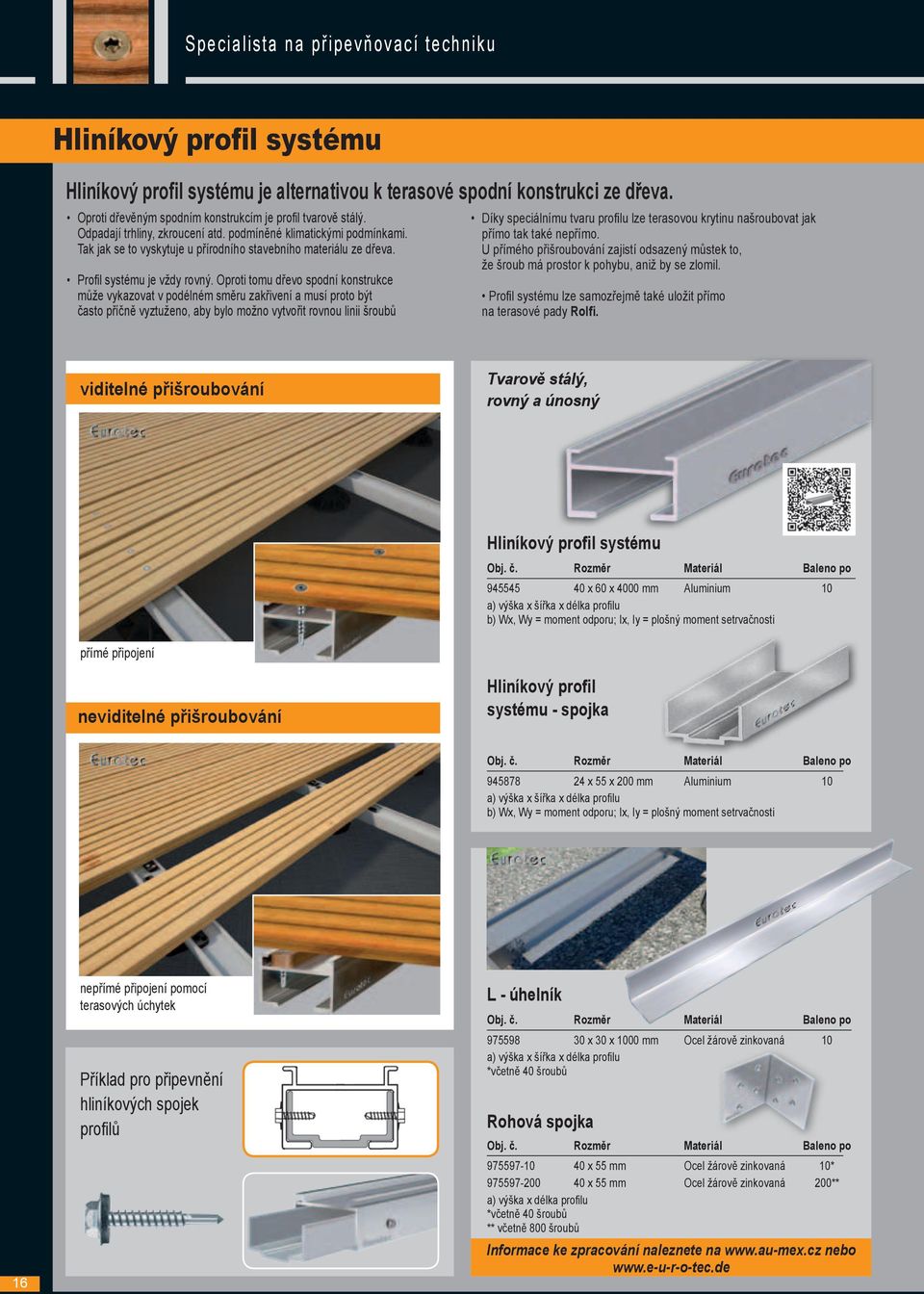

16 Specialista na připevňovací techniku Hliníkový profil systému Hliníkový profil systému je alternativou k terasové spodní konstrukci ze dřeva. Oproti dřevěným spodním konstrukcím je profil tvarově stálý. Odpadají trhliny, zkroucení atd. podmíněné klimatickými podmínkami. Tak jak se to vyskytuje u přírodního stavebního materiálu ze dřeva. Profil systému je vždy rovný. Oproti tomu dřevo spodní konstrukce může vykazovat v podélném směru zakřivení a musí proto být často příčně vyztuženo, aby bylo možno vytvořit rovnou linii šroubů Díky speciálnímu tvaru profilu lze terasovou krytinu našroubovat jak přímo tak také nepřímo. U přímého přišroubování zajistí odsazený můstek to, že šroub má prostor k pohybu, aniž by se zlomil. Profil systému lze samozřejmě také uložit přímo na terasové pady Rolfi. viditelné přišroubování Tvarově stálý, rovný a únosný Hliníkový profil systému Obj. č. rozměr Materiál Baleno po x 60 x 4000 mm Aluminium 10 a) výška x šířka x délka profilu b) Wx, Wy = moment odporu; Ix, Iy = plošný moment setrvačnosti přímé připojení neviditelné přišroubování Hliníkový profil systému - spojka Obj. č. rozměr Materiál Baleno po x 55 x 200 mm Aluminium 10 a) výška x šířka x délka profilu b) Wx, Wy = moment odporu; Ix, Iy = plošný moment setrvačnosti 16 nepřímé připojení pomocí terasových úchytek Příklad pro připevnění hliníkových spojek profilů L - úhelník Obj. č. rozměr Materiál Baleno po x 30 x 1000 mm Ocel žárově zinkovaná 10 a) výška x šířka x délka profilu *včetně 40 šroubů Rohová spojka Obj. č. rozměr Materiál Baleno po x 55 mm Ocel žárově zinkovaná 10* x 55 mm Ocel žárově zinkovaná 200** a) výška x délka profilu *včetně 40 šroubů ** včetně 800 šroubů Informace ke zpracování naleznete na nebo

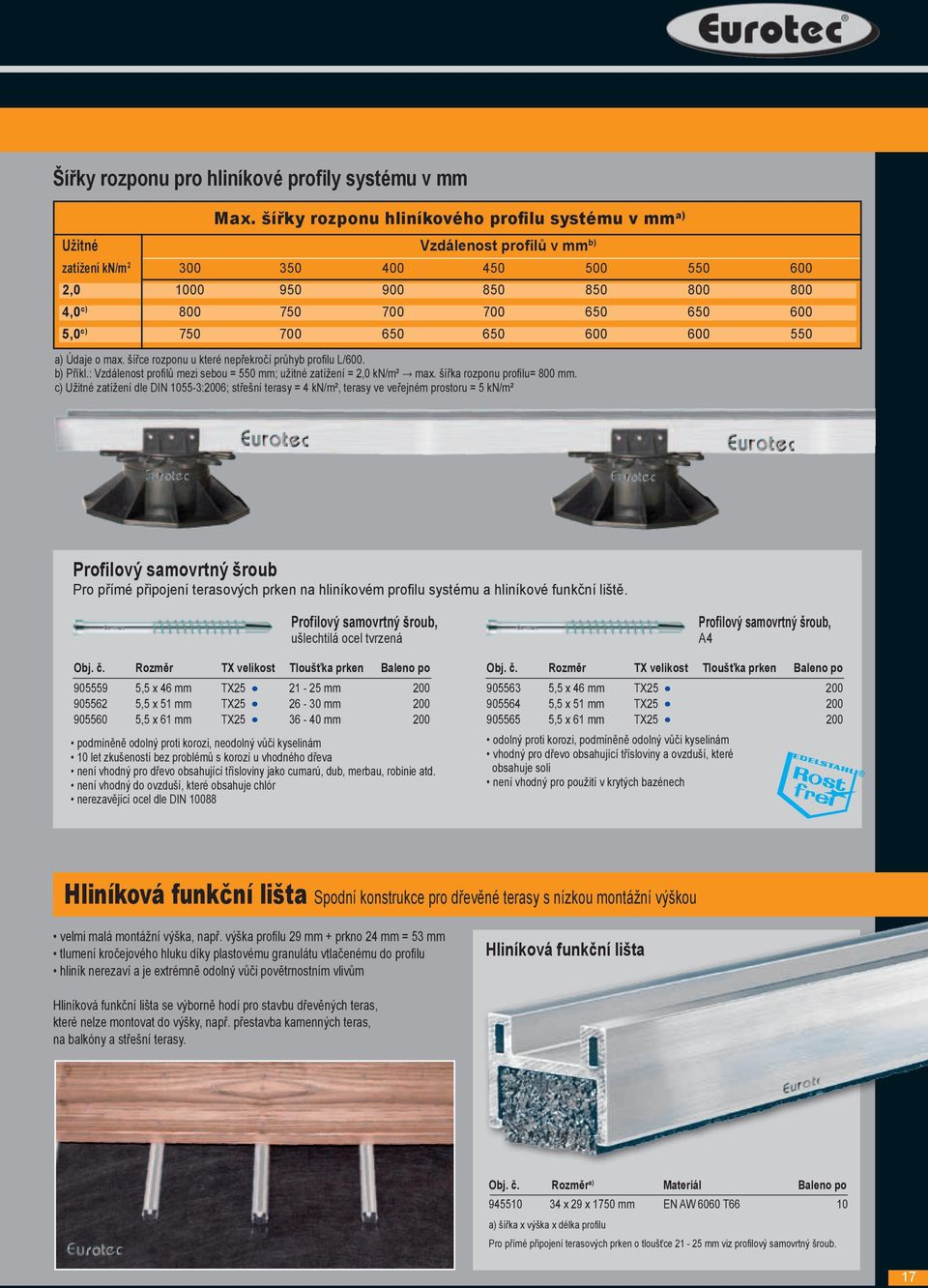

17 Šířky rozponu pro hliníkové profily systému v mm Max. šířky rozponu hliníkového profilu systému v mm a) Užitné Vzdálenost profilů v mm b) zatížení kn/m , ,0 c) ,0 c) a) Údaje o max. šířce rozponu u které nepřekročí průhyb profilu L/600. b) Příkl.: Vzdálenost profilů mezi sebou = 550 mm; užitné zatížení = 2,0 kn/m² max. šířka rozponu profilu= 800 mm. c) Užitné zatížení dle DIN :2006; střešní terasy = 4 kn/m², terasy ve veřejném prostoru = 5 kn/m² Profilový samovrtný šroub Pro přímé připojení terasových prken na hliníkovém profilu systému a hliníkové funkční liště. Profilový samovrtný šroub, ušlechtilá ocel tvrzená Obj. č. Rozměr TX velikost Tloušťka prken Baleno po ,5 x 46 mm TX mm ,5 x 51 mm TX mm ,5 x 61 mm TX mm 200 podmíněně odolný proti korozi, neodolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN Profilový samovrtný šroub, A4 Obj. č. Rozměr TX velikost Tloušťka prken Baleno po ,5 x 46 mm TX ,5 x 51 mm TX ,5 x 61 mm TX odolný proti korozi, podmíněně odolný vůči kyselinám vhodný pro dřevo obsahující třísloviny a ovzduší, které obsahuje soli není vhodný pro použití v krytých bazénech Hliníková funkční lišta Spodní konstrukce pro dřevěné terasy s nízkou montážní výškou velmi malá montážní výška, např. výška profilu 29 mm + prkno 24 mm = 53 mm tlumení kročejového hluku díky plastovému granulátu vtlačenému do profilu hliník nerezaví a je extrémně odolný vůči povětrnostním vlivům Hliníková funkční lišta Hliníková funkční lišta se výborně hodí pro stavbu dřevěných teras, které nelze montovat do výšky, např. přestavba kamenných teras, na balkóny a střešní terasy. Obj. č. Rozměr a) Materiál Baleno po x 29 x 1750 mm EN AW 6060 T66 10 a) šířka x výška x délka profilu Pro přímé připojení terasových prken o tloušťce mm viz profilový samovrtný šroub. 17

18 Specialista na připevňovací techniku Dřevěné terasy 18

19 Máme příslušenství, které potřebujete! Vhodné pro všechny druhy dřeva. Terasová prkna: Viditelné a neviditelné připojení Viditelné připojení Neviditelné připojení Inovativní řešení pro všechny druhy spodní konstrukce a terasových prken Podle druhu dřeva lze terasová prkna připojovat různým způsobem. Nabízíme Vám inovativní řešení, které umožňuje Vaše individuální požadavky a přání na připojování Vašich terasových prken. 19

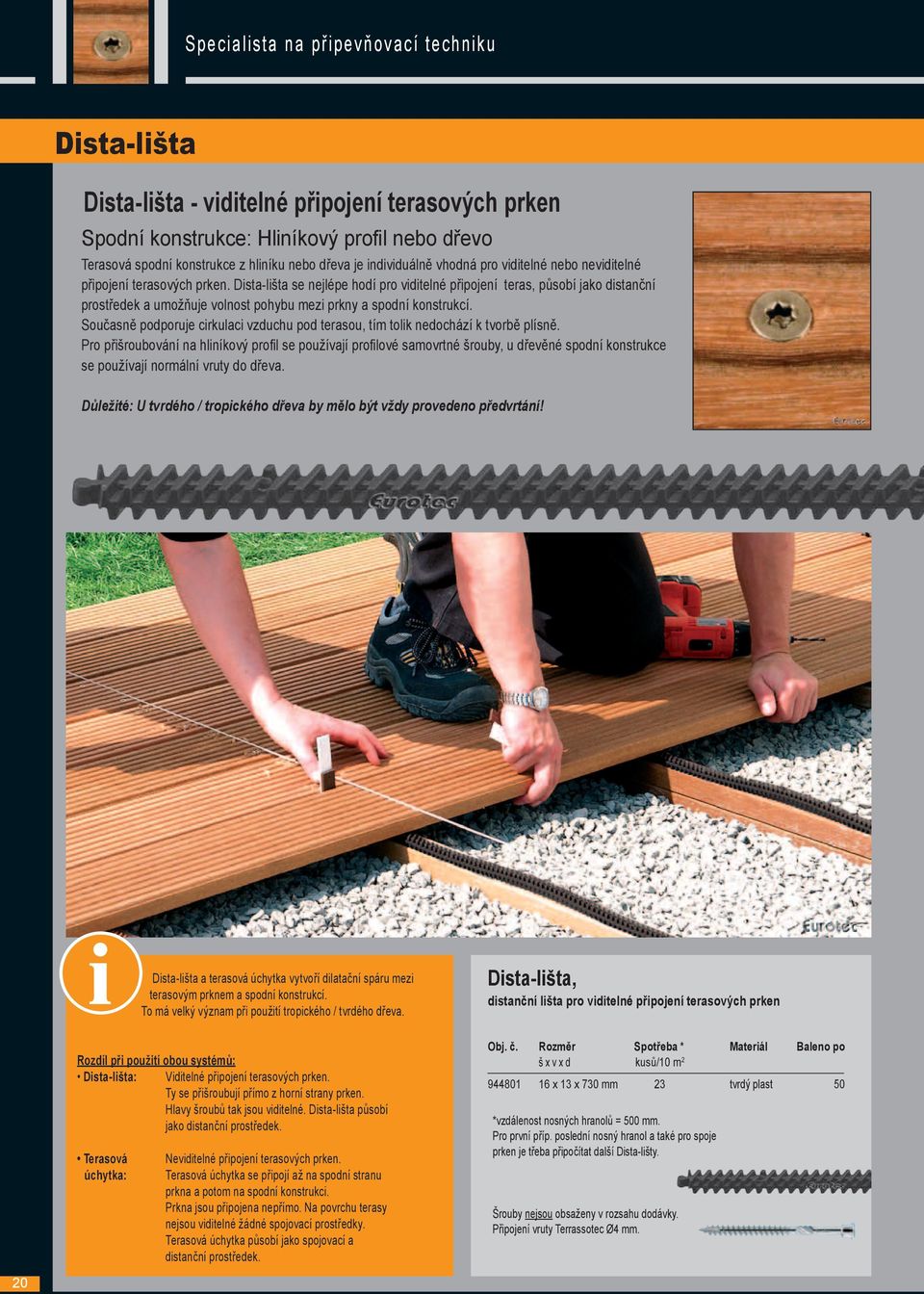

20 Specialista na připevňovací techniku Dista-lišta Dista-lišta - viditelné připojení terasových prken Spodní konstrukce: Hliníkový profil nebo dřevo Terasová spodní konstrukce z hliníku nebo dřeva je individuálně vhodná pro viditelné nebo neviditelné připojení terasových prken. Dista-lišta se nejlépe hodí pro viditelné připojení teras, působí jako distanční prostředek a umožňuje volnost pohybu mezi prkny a spodní konstrukcí. Současně podporuje cirkulaci vzduchu pod terasou, tím tolik nedochází k tvorbě plísně. Pro přišroubování na hliníkový profil se používají profilové samovrtné šrouby, u dřevěné spodní konstrukce se používají normální vruty do dřeva. Důležité: U tvrdého / tropického dřeva by mělo být vždy provedeno předvrtání! Sichtbare Verschraubung von Terrassendielen! Verwenden Sie die Dista-Leiste, Sie verhindert ein Abscheren der Schrauben und sorgt für die Belüftung Ihrer Terrasse. Schnelle und einfache Montage. Dista-lišta a terasová úchytka vytvoří dilatační spáru mezi terasovým prknem a spodní konstrukcí. To má velký význam při použití tropického / tvrdého dřeva. Dista-lišta, distanční lišta pro viditelné připojení terasových prken 20 Rozdíl při použití obou systémů: Dista-lišta: Viditelné připojení terasových prken. Ty se přišroubují přímo z horní strany prken. Hlavy šroubů tak jsou viditelné. Dista-lišta působí jako distanční prostředek. Terasová úchytka: Neviditelné připojení terasových prken. Terasová úchytka se připojí až na spodní stranu prkna a potom na spodní konstrukci. Prkna jsou připojena nepřímo. Na povrchu terasy nejsou viditelné žádné spojovací prostředky. Terasová úchytka působí jako spojovací a distanční prostředek. Obj. č. Rozměr Spotřeba * Materiál Baleno po š x v x d kusů/10 m x 13 x 730 mm 23 tvrdý plast 50 * vzdálenost nosných hranolů = 500 mm. Pro první příp. poslední nosný hranol a také pro spoje prken je třeba připočítat další Dista-lišty. Šrouby nejsou obsaženy v rozsahu dodávky. Připojení vruty Terrassotec Ø4 mm.

21 Montážní pokyny pro Dista-lištu Dista-lišta je z tvrdého plastu a má zabránit usmyknutí ( zlomení ) vrutů z ušlechtilé oceli, které může být vyvoláno bobtnáním a smršťováním dřeva, když dřevo takzvaně pracuje. V příčném směru prken pracuje dřevo zvláště silně. Tím chce dřevo vzít vrut s sebou, zatímco spodní díl vrutu ještě pevně drží ve spodní konstrukci. Protože tvrdé / tropické dřevo je na základě své vysoké hustoty velmi tvrdé, nemá vrut žádnou šanci se vtlačit do dřeva, když dřevo pracuje. Když se vrut ulomí pod tímto zatížením, mluví se o tzv. usmyknutí. Aby se zabránilo zlomení vrutu z ušlechtilé oceli, byla vyvinuta Dista-lišta. Vytvoří připojovací prostor 13 mm mezi spodní konstrukcí a terasovým prknem. Tím je dána vrutu z ušlechtilé oceli možnost, aby se mohl také pohybovat. Normální stav položeného prkna z tvrdého dřeva 7mm 7mm Dista-lišta 13mm Dista-lišta se připojí vruty Terrassotec Ø4 mm ve vyvrtaných otvorech k tomu určených a zafixuje (pro jednu Dista-lištu jsou třeba 3 vruty Terrassotec). Dista-lišta je dlouhá 73,5 cm a pomocí nástrčného systému lze lišty k sobě snadno spojovat. 2mm Dista-lišta nebo distanční prostředek mezi prknem a spodní konstrukcí zabrání zlomení vrutů. Podle počasí se mohou prkna z tvrdého dřeva rozměrově změnit až o 10 mm, hovoří se o bobtnání nebo smršťování dřeva! Pozor: Respektujte pokyny k pokládce 2mm Dista-lišta 13mm Při bobtnání nebo smršťování prkna se Dista-lištou dodrží potřebný prostor pro vrut a jeho zlomení je tak zabráněno. Pozor: Respektujte pokyny k pokládce Co znamená»usmyknutí«? Bez Dista-lišty nemá vrut žádný prostor, může se zlomit a právě tomu se říká usmyknutí. S Dista-lištou vznikne mezera 13 mm, vruty se mohou přizpůsobit pohybu dřeva. Tak je zabráněno usmyknutí ( zlomení vrutu ). Dista-lišta se polovinou strany přišroubuje na spodní konstrukci. Tak se zabrání ještě jednomu prošroubování lišty, když jsou pokládána terasová prkna. U širších nosných hranolů lze doporučit, Dista-lištu střídavě připojit vpravo a vlevo polovinou strany, aby terasový vrut při připojování prken netáhl jednostranně nosný hranol ve směru prkna a tím ho neklopil. 21

22 Specialista na připevňovací techniku Terasová úchytka + terasová počáteční a koncová úchytka Neviditelné přišroubování počátečních / koncových terasových prken Chcete počáteční / koncové / terasové prkno připojit bez viditelného šroubu - použijte terasovou počáteční / koncovou úchytku nebo počáteční klip. Terasová počáteční a koncová úchytka pro nepřímé připojení terasových prken Terasová počáteční a koncová úchytka umožňuje čisté a neviditelné ukončení při pokládce terasových prken Počáteční klip Pokud by terasovou počáteční / koncovou úchytku nebylo možno použít, např. když ji nelze přišroubovat ze strany (stěna domu nebo zeď), vyvinul Eurotec počáteční klip, ten je v takové situaci ideálním řešením. + = Video ke zhlédnutí a pokyny ke zpracování: Terasová úchytka - neviditelné připojení terasových prken Také terasová úchytka zabrání vzniklou mezerou mezi spodní konstrukcí a terasovým prknem (10 mm) usmyknutí šroubů z ušlechtilé oceli, především při použití tvrdého / tropického dřeva (viz s. 21). Na rozdíl od Dista-lišty jsou zde však prkna připojena nepřímo, t.zn. že na povrchu terasy nejsou viditelné žádné hlavy šroubů. Úchytka splňuje veškerá kritéria pro připojení dřevěných prken, ale také prken z PVC. V rozsahu dodávky terasové úchytky jsou samozřejmě také obsaženy šrouby k systému. Potřebujete pro každou úchytku min. čtyři šrouby à 4,2 x 24 mm. Šrouby jsou k dostání ve třech různých druzích ušlechtilé oceli. 22

23 Terasová úchytka* pro neviditelné připojení terasových prken Obj. č. Rozměr Spotřeba Materiál Baleno po š x v x d kusů/10 m x 10 x 190 mm 123 tvrdý plast 200 * vzdálenost nosných hranolů= 500 mm, šířka prken = 145 mm, rozměr spáry = 5 mm. Pro první příp. poslední nosný hranol a také pro spoje prken použijte prosím terasovou počáteční a koncovou úchytku. Pro každou terasovou úchytku potřebujete min. 4 šrouby 4,2 x 24 mm, ty jsou obsaženy v rozsahu dodávky terasové úchytky. Terasová počáteční a koncová úchytka* pro nepřímé připojení terasových prken Pokyny ke zpracování pro terasovou úchytku Pro připojení prken se úchytky nejdříve přišroubují na spodní stranu prken a potom ze shora na spodní konstrukci. Díky tomuto způsobu připojení se zabrání přímému spojení ke spodní konstrukci. Terasová prkna mají tak (přes terasovou úchytku) větší volnost pohybu. Doporučují se na každou úchytku dva šrouby pro připojení úchytky na prkno a jeden až dva šrouby pro připojení úchytky na spodní konstrukci. Pozor: pouze rýhovaná část terasové úchytky by měla přečnívat. Úchytky jsou vhodné pro prkna 80 mm až 160 mm a tloušťku do 30 mm. Šroub úchytky, ušlechtilá ocel tvrzená Obj. č. rozměr TX velikost Baleno po ,2 x 24 mm TX Šroub úchytky, A2 Obj. č. rozměr TX velikost Baleno po ,2 x 24 mm TX Obj. č. Materiál Baleno po tvrdý plast 10 *40 šroubů systému je obsaženo v rozsahu dodávky Počáteční klip * pro nepřímé připojení terasových prken Obj. č. Materiál Baleno po tvrdý plast 10 *40 šroubů systému je obsaženo v rozsahu dodávky Šroub úchytky, A4 Obj. č. rozměr TX velikost Baleno po ,2 x 24 mm TX Šroub Thermofix s vrtnou špičkou, ušlechtilá ocel tvrzená Obj. č. rozměr TX velikost Baleno po ,2 x 17 mm TX ,2 x 20 mm TX ,2 x 22 mm TX odolný proti korozi, podmíněně odolný vůči kyselinám vhodný pro dřevo obsahující třísloviny a ovzduší, které obsahuje soli není vhodný pro použití v krytých bazénech 23

24 Specialista na připevňovací techniku T-Stick T-Stick neviditelné připojení terasových prken T-Stick se vloží mezi dvě dřevěná prkna a připojí se v drážce prkna ocelovou destičkou. To vytvoří opticky hezkou dřevěnou plochu bez viditelných hlav šroubů. Vzdálenost prken je automaticky dodržena pomocí T-Sticku. Vzdálenost cca 9 mm od spodní konstrukce umožňuje dobré provětrání, tím se netvoří stálá vlhkost. Životnost je tím pozitivně ovlivněna. Při dodržování pokynů k pokládce od firmy Eurotec, umožňuje T-Stick lehké nastavení prken, dříve než budou pevně přišroubována. Po přišroubování sedí prkna absolutně pevně. Pokud musí být prkno vyměněno, je to s tímto systémem možné i po dokončení terasy. Obj. č. Destička z ušlechtilé oceli Materiál Baleno po A2 Plast, černý A4 Plast, černý 125 Způsob montáže T-Stick Začněte počáteční úchytkou nebo počátečním klipem Vyrovnání a fixování prkna Výborné odvětrání Výhody: Přišroubovaná prkna lze po dokončení terasy jednoduše vyměnit! Dodatečné nastavení je kdykoli možné, stejně tak jako výměna jednotlivých prken. Po přišroubování napevno prkno spolehlivě a pevně drží. Popis materiálu: T-Stick sestává z plastového kříže, vyztuženého skelným vláknem, který je odolný proti povětrnostním vlivům, a destičky z ušlechtilé oceli plus šroubu z ušlechtilé oceli. Jsou k dispozici dvě varianty provedení: 1) Destička z ušlechtilé oceli pro normální venkovní oblast. 2) Destička z ušlechtilé oceli A4 pro okolní prostředí s obsahem chlóru a slané vody, (např. bazény, mořská voda), rovněž pro dřevo se zvýšeným obsahem tříslové kyseliny (např. robinie, dub). Vyrovnání a fixování dalších prken, proveďte přišroubování s T-Stick, až jsou všechna prkna připojena. Poslední prkno lze potom také připojit s počátečním klipem. Rychlá pokládka Systém připojení T-Stick je okamžitě použitelný. Díky použití počátečního klipu je také počáteční prkno neviditelně přišroubováno, není třeba žádné předvrtání, to samé platí také pro koncové prkno. Když je počáteční prkno položeno, položí se další prkna, vyrovnají a zafixují. T-Stick s destičkou se vloží do drážky dřevěných prken, šroub k zafixování se trochu zašroubuje. Když je prkno zafixováno, můžete prkno přišroubovat. Dbejte na to, aby točivý moment Vašeho Aku šroubováku byl správně nastaven, v žádném případě šroub nepřekruťte. Tento systém připojení je výhradně vhodný pro terasová prkna s boční drážkou. Dřevěná terasa bez viditelných hlav šroubů 24

25 Příslušenství TX-Bit 1/4 x 25 mm Pomocné prostředky k pokládce terasových prken Obj. č. Velikost Baleno Baleno po po TX x TX x TX x TX x TX x 10 Stop-šroub, Šroubová spojka s hloubkovou zarážkou Stop-šroub je ideální řešení, aby šrouby byly do dřeva zapuštěny rovnoměrně hluboko. Vaše terasa tím získá pěkný, rovnoměrný vzhled povrchu. S plynule nastavitelnou hloubkovou zarážkou jednoduše nastavte požadovanou hloubku zapuštění. Když je jí dosaženo při zašroubovávání, pohon se vypne a šroub se zastaví. Nepotřebujete znovu nasazovat, abyste opravili usazení hlavy šroubu. TX-Bit 1/4 x 50 mm Art. no. Wielkość TX 15 Baleno po TX Obj. č. Rozměr Materiál tvrdý plast/ocel TX TX TX Distanční klínky - kříž S těmito distančními klínky (křížem) jsou při pokládce prken nastavitelné 4 různé rozměry spár (4, 5, 6 a 8 mm). Bit-Box, speciálně přizpůsobený pro práci se dřevem. 31 TX-bitů a 1 magnetový držák bitu v praktickém zásuvném boxu s klipem na pásek. 32-dílný 5 x TX10 bílá 5 x TX15 hnědá 5 x TX20 žlutá 5 x TX25 modrá Ø 27 x 80 mm kusů 6 mm 5 mm 4 mm 8 mm 5 x TX30 červená 6 x TX40 zelená 1 x magnetový držák bitu Obj. č. Baleno po kusů Magnetový držák bitu Držák bitu od Eurotec je ideální pomocný nástroj pro všechny řemeslníky. Silný magnet udržuje ve správné pozici i dlouhé šrouby dřevěných konstrukcí. Plynule nastavitelný hloubkový doražeč zajistí rovnoměrné šroubování. Použitelný pro všechny bity 1/4 x 25 mm. Silný magnet udržuje i dlouhé šrouby jako 8x400 spolehlivě ve správné pozici. To usnadňuje šroubování v nepohodlné pracovní pozici. Tak jsou dosažitelné i obtížně přístupné konstrukční díly. Baleno po Obj. č. Rozměry š x v Materiál plast, černá 40 x 25 mm Baleno po 25 Tenax - spodní dilatace Pokud mají být terasová prkna přišroubována přímo, tedy viditelně, slouží Tenax k podložení jako spodní dilatace k zamezení trvalé vlhkosti ve spáře. Pokládkou prken se současně nastaví dilatační spára 6 mm a odstup spodní konstrukce. optimální odvětrání zezadu optimální dilatace I u dlouhých šroubů správné a pevné usazení! Obj. č. Baleno po kusů Obj. č Rozměr Materiál 11 x 30 x 86 mm plast, černá Baleno po 300 Stahovací svěrka, včetně nasaditelných plastových čelistí Stahovací svěrka je nezbytný pomocný prostředek k pokládce terasových prken. Použijte minimálně 4 stahovací svěrky, abyste prkna stáhli po celé jejich délce. Dohromady s distančními klínky (křížem) se tak dosáhne rovnoměrného vzhledu spáry s rovně probíhajícími terasovými prkny. Stop-vrták, vrtací záhlubník pro terasové šrouby Pro Terrassotec Ø 5 a 5,5 mm, Hapatec Ø 5 mm a Hapatec Heli Ø 5 mm. a) průměr vrtu x hloubka vrtu víčko k dostání v barvách zelená, modrá, červená a oranžová. Pro připojení tropického dřeva / tvrdého dřeva se předvrtání rozhodně doporučuje. To lze doporučit také u dřeva douglasie, které se relativně snadno štípe a také u přišroubování blízko dřeva řezaného napříč vláknem. vrtání a spouštění v jednom pracovním kroku točivý moment pro šroubování šroubů Terrassotec a Hapatec je silně zmenšený, t.zn. již žádné odtrhávání šroubů především u kombinace tvrdé dřevo / ušlechtilá ocel V2A nebo V4A hlava šroubu perfektně sedí Obj. č. Rozměr Materiál tvrdý plast/ocel Ø 4,7 x 25 mm Baleno po kusů Obj. č Rozměr 270 x 830 x 55 mm Materiál tvrdý plast/ocel Baleno po kusů 25

26 Specialista na připevňovací techniku Terrassotec Výhody vrutů Terrassotec: Zabraňuje vzniku třísek díky spec. geometrii hlavy Geometrie vrutu zabraňuje vzniku trhlin, předvrtání se však zvláště u tvrdého dřeva příp. u terasových a fasádních staveb bezpodmínečně doporučuje! Je třeba respektovat údaje dané výrobci prken. Terrassotec, ušlechtilá ocel tvrzená Obj. č. Rozměr TX velikost Baleno po ,5 x 50 mm TX ,5 x 60 mm TX ,5 x 70 mm TX ,5 x 80 mm TX ,5 x 90 mm TX ,5 x 100 mm TX podmíněně odolný vůči korozi, není odolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN Terrassotec, V4A Obj. č. Rozměr TX velikost Baleno po ,5 x 50 mm TX ,5 x 60 mm TX ,5 x 70 mm TX ,5 x 80 mm TX ,5 x 90 mm TX ,5 x 100 mm TX odolný proti korozi, podmíněně odolný vůči kyselinám vhodný pro dřevo obsahující třísloviny a ovzduší, které obsahuje soli není vhodný pro použití v krytých bazénech Obj. č. Rozměr TX velikost Baleno po ,5 x 50 mm TX ,5 x 60 mm TX ,5 x 70 mm TX ,5 x 80 mm TX podmíněně odolný vůči korozi, není odolný vůči kyselinám není vhodný do ovzduší, které obsahuje chlór Terrassotec, V2A Terrassotec, ušlechtilá ocel tvrzená, antik Obj. č. Rozměr TX velikost Baleno po B ,5 x 50 mm TX B ,5 x 60 mm TX B ,5 x 70 mm TX podmíněně odolný vůči korozi, není odolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN

27 Vznik třísek Předvrtání + vrut Terrassotec Žádné třísky, žádné zlomení! Předvrtáním Stop-vrtákem a díky speciální geometrii hlavy vrutů Terrassotec se zabrání vzniku třísek. Použitím Dista-lišty lze zabránit lámání namontovaných vrutů. Vruty z jaké oceli pro jaké dřevo? Viz str. 37 Terrassotec, V4A antik Obj. č. Rozměr TX velikost Baleno po B ,5 x 50 mm TX B ,5 x 60 mm TX B ,5 x 70 mm TX B ,5 x 90 mm TX B ,5 x 100 mm TX odolný proti korozi, podmíněně odolný vůči kyselinám vhodný pro dřevo obsahující třísloviny a ovzduší, které obsahuje soli není vhodný pro použití v krytých bazénech PRAKTICKÉ: Zde je pohromadě vše, co potřebujete. Vruty Terrassotec, Ø 5,5 mm Prodejní jednotka v kbelíku à 1000 kusů Včetně stop vrtáku Včetně bitu TX 25 náš tip»stop - vrták«předvrtání + zapuštění Stop-vrták pro: Terrassotec Ø 5 a 5,5 mm Hapatec Ø 5 mm Hapatec Heli Ø 5 mm Dřevěná terasa = předvrtání Při stavbě terasy z vysoce kvalitního dřeva se předvrtání bezpodmínečně doporučuje! To platí jak pro jehličnaté dřevo tak také pro tvrdé dřevo kusů 27

28 28 Specialista na připevňovací techniku

29 Hapatec Hapatec Na panel připevněné tvrdé dřevo, ušlechtilá ocel tvrzená O obsah Box Obj. č. Rozměr TX velikost Baleno n x po Baleno po ,0 x 30 mm TX x ,0 x 40 mm TX x ,0 x 45 mm TX x ,0 x 50 mm TX x ,0 x 60 mm TX x ,5 x 45 mm TX x ,5 x 50 mm TX x ,5 x 60 mm TX x ,5 x 70 mm TX x ,5 x 80 mm TX x ,0 x 40 mm TX x ,0 x 45 mm TX x ,0 x 50 mm TX x ,0 x 60 mm TX x ,0 x 70 mm TX x ,0 x 80 mm TX x ,0 x 90 mm TX x ,0 x 100 mm TX x 200 podmíněně odolný vůči korozi, není odolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN o 60 % vyšší točivý moment zlomu než A2 a A4 ušlechtilá ocel tvrzená je magnetizovatelná Hapatec Heli V4A obsah Box Obj. č. Rozměr TX velikost Opak. n x Baleno po ,5 x 50 mm TX x ,5 x 60 mm TX x ,5 x 70 mm TX x ,5 x 80 mm TX x ,0 x 50 mm TX x ,0 x 60 mm TX x ,0 x 70 mm TX x ,0 x 80 mm TX x ,0 x 100 mm TX x 200 odolný proti korozi, podmíněně odolný vůči kyselinám vhodný pro dřevo obsahující třísloviny a ovzduší, které obsahuje soli není vhodný pro použití v krytých bazénech Speciální geometrie vrutů zmenšuje točivý moment pro šroubování. Nebezpečí odtržení vrutu z relativně měkké ušlechtilé oceli V4A se tak zmenší. PRAKTICKÉ: Zde je pohromadě vše, co potřebujete. Vruty Hapatec Prodejní jednotka v kbelíku à 1000 kusů Ø 5 mm Hapatec»antik«Na panel připevněné tvrdé dřevo, ušlechtilá ocel tvrzená obsah Box Obj. č. Rozměr TX velikost Opak. n x Baleno po B ,0 x 50 mm TX x 200 B ,0 x 60 mm TX x 200 podmíněně odolný vůči korozi, není odolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN o 60 % vyšší točivý moment zlomu než A2 a A4 ušlechtilá ocel tvrzená je magnetizovatelná 1000 kusů Včetně stop vrtáku Včetně bitu TX 25 29

30 Specialista na připevňovací techniku Terrassotec Výhody vrutů Terrassotec: Zabraňuje vzniku třísek díky spec. geometrii hlavy s frézovacím žebrem pro snadné zapuštění do všech druhů dřeva Geometrie vrutu zabraňuje vzniku trhlin, předvrtání se však zvláště u tvrdého dřeva příp. u stavby teras a fasád bezpodmínečně doporučuje! Je třeba respektovat údaje dané výrobci prken. Vruty z jaké oceli pro jaké dřevo? Viz str. 37 Terrassotec, ušlechtilá ocel tvrzená obsah Box Obj. č. Rozměr TX velikost Opak. n x Baleno po ,0 x 40 mm TX x ,0 x 50 mm TX x ,0 x 60 mm TX x ,5 x 45 mm TX x ,5 x 50 mm TX x ,5 x 60 mm TX x ,5 x 70 mm TX x ,0 x 45 mm TX x ,0 x 50 mm TX x ,0 x 60 mm TX x ,0 x 70 mm TX x ,0 x 80 mm TX x ,0 x 90 mm TX x ,0 x 100 mm TX x 200 podmíněně odolný vůči korozi, není odolný vůči kyselinám 10 let zkušeností bez problémů s korozí u vhodného dřeva není vhodný pro dřevo obsahující třísloviny jako cumarú, dub, merbau, robinie atd. není vhodný do ovzduší, které obsahuje chlór nerezavějící ocel dle DIN o 60 % vyšší točivý moment zlomu než A2 a A4 ušlechtilá ocel tvrzená je magnetizovatelná 30

31 31

32 Specialista na připevňovací techniku Hobotec s ozdobnou hlavou, Inox, ušlechtilá ocel tvrzená Nový systém závitu a závrtové špičky umožňuje čistý závrt a dodatečně vysoké hodnoty vytažení Obzvláště vhodný pro křehké dřeviny. Není vhodný pro dřeviny s obsahem tříslovin jako cumarú, dub, merbau, robinie atd. Použití: Fasády Ploty Terasy Hobotec ozdobná hlava, Inox, ušlechtilá ocel tvrzená Obj. č. rozměr TX velikost Baleno po ,0 x 40 TX ,0 x 45 TX ,0 x 50 TX ,0 x 60 TX ,0 x 70 TX ,0 x 80 TX ,5 x 40 TX ,5 x 45 TX ,5 x 50 TX ,5 x 60 TX ,5 x 70 TX ,5 x 80 TX ,0 x 50/30 TX ,0 x 60/36 TX ,0 x 70/42 TX ,0 x 80/48 TX ,0 x 90/54 TX
