1 BIOMETRICKÝ DÁLKOVÝ OVLADAČ PRO PŘIJÍMAČE MOTION

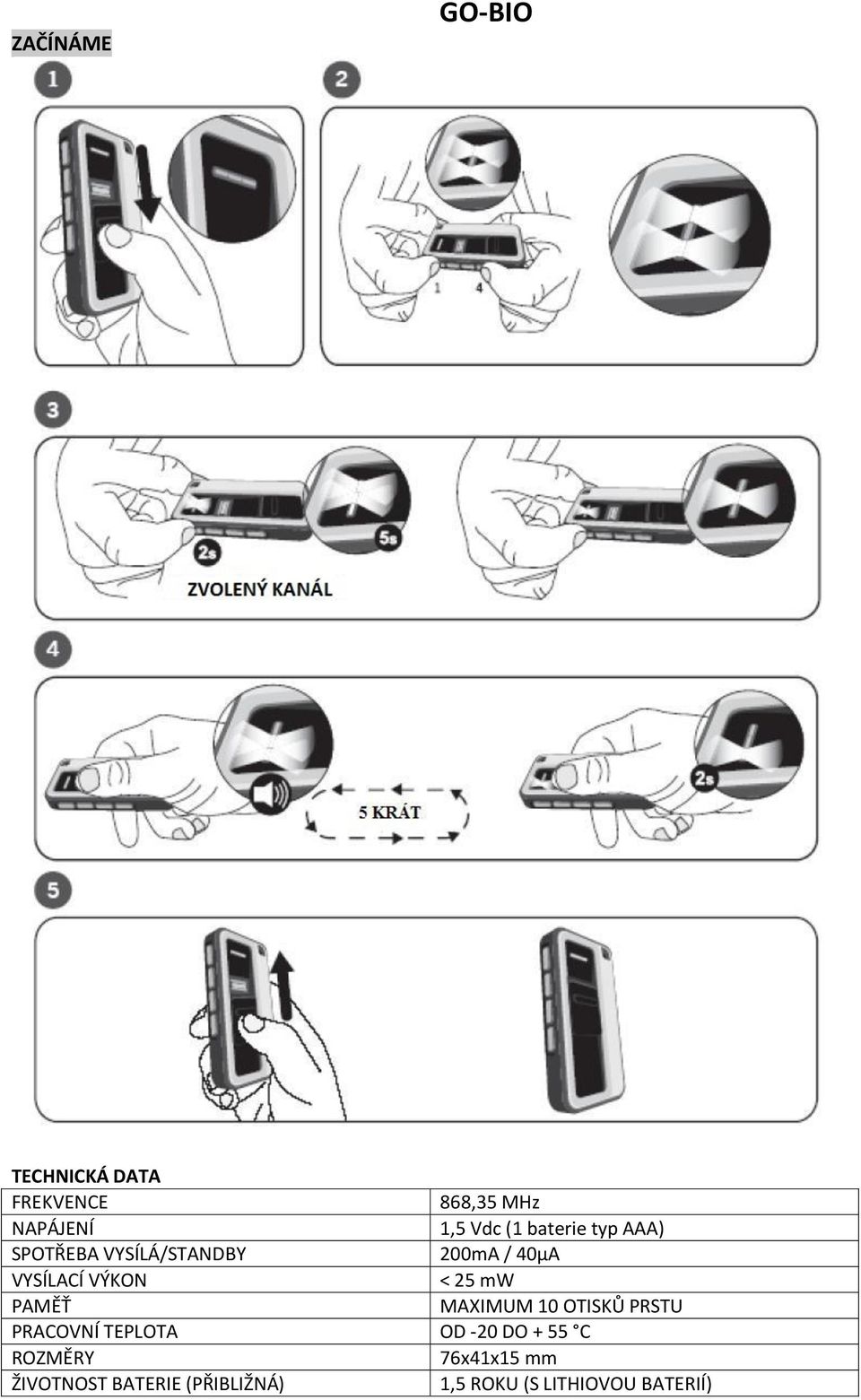

2 ZAČÍNÁME GO-BIO TECHNICKÁ DATA FREKVENCE 868,35 MHz NAPÁJENÍ 1,5 Vdc (1 baterie typ AAA) SPOTŘEBA VYSÍLÁ/STANDBY 200mA / 40μA VYSÍLACÍ VÝKON < 25 mw PAMĚŤ MAXIMUM 10 OTISKŮ PRSTU PRACOVNÍ TEPLOTA OD -20 DO + 55 C ROZMĚRY 76x41x15 mm ŽIVOTNOST BATERIE (PŘIBLIŽNÁ) 1,5 ROKU (S LITHIOVOU BATERIÍ)

mw PAMĚŤ MAXIMUM 10 OTISKŮ PRSTU PRACOVNÍ TEPLOTA OD -20 DO + 55 C

3 TERMINOLOGIE GO-BIO Zvolený kanál: Kanál, který bude vyslán při biometrické aktivaci. Autorizovaný kanál: Autorizované tlačítko pro jednotlivé otisky prstů, dostupné při tlačítkové aktivaci s biometrickým potvrzením. Velitelský otisk prstu: Otisk prstu, který umožní vstup do operačního a konfiguračního módu. Nevelitelský otisk prstu: Otisk prstu, který umožní vstup pouze do operačního módu. SVĚTELNÁ A ZVUKOVÁ SIGNALIZACE AKCE MODRÁ LED BÍLÁ LED ORANŽOVÁ BZUČÁK LED OPERAČNÍ MÓD Biometrická čtečka očekává načtení SVÍTÍ otisku prstu Potvrzení načtení otisku prstu SVÍTÍ 2s 1 PÍPNUTÍ Biometrická čtečka očekává načtení BLIKÁ SVÍTÍ otisku prstu v tlačítkovém módu Nerozeznaný otisk prstu SVÍTÍ 2 PÍPNUTÍ Chyba při čtení otisku prstu BLIKÁ 2 PÍPNUTÍ Nízký stav baterie SVÍTÍ SVÍTÍ 4 PÍPNUTÍ Biometrická čtečka poškozena SVÍTÍ 1 DLOUHÉ PÍPNUTÍ KONFIGURAČNÍ MÓD (VYBRANÉ FUNKCE V TOMTO MÓDU) Zařízení v konfiguračním módu BLIKÁ BLIKÁ BLIKÁ očekává nějakou akci Zařízení očekává otisk prstu BLIKÁ SVÍTÍ BLIKÁ Potvrzení načtení otisku prstu SVÍTÍ 2s 1 PÍPNUTÍ v konfiguračním módu Zařízení očekává autorizovaný kanál SVÍTÍ SVÍTÍ nebo otisk prstu Smazání jednoho otisku prstu SVÍTÍ 5 PÍPNUTÍ Upozornění na totální reset BLIKÁ 10 PÍPNUTÍ Totální reset BLIKÁ 10 RYCHLÍCH PÍPNUTÍ Plná paměť BLIKÁ 10 PÍPNUTÍ Zařízení ve VELITELSKÉM / SVÍTÍ SVÍTÍ NEVELITELSKÉM konfiguračním módu VELITELSKÁ konfigurace otisku prstu BLIKÁ 1 PÍPNUTÍ NEVELITELSKÁ konfigurace otisku prstu SVÍTÍ 2 PÍPNUTÍ

Velitelský otisk prstu: Otisk prstu, který umožní vstup do operačního a konfiguračního módu. Nevelitelský otisk prstu: Otisk prstu, který umožní vstup pouze do operačního módu.

4 KONFIGURAČNÍ MÓD GO-BIO PROGRAMOVÁNÍ OTISKU PRSTŮ Zařízení zůstane v konfiguračním módu. Tento proces se musí opakovat pro všechny požadované otisky prstů. První zvolený kanál bude použit jako defaultní kanál.

Tento proces se musí opakovat pro všechny požadované

Poznámka: Není-li přečtení otisku správné, oranžová led bude blikat a ozvou se dvě zapípání.

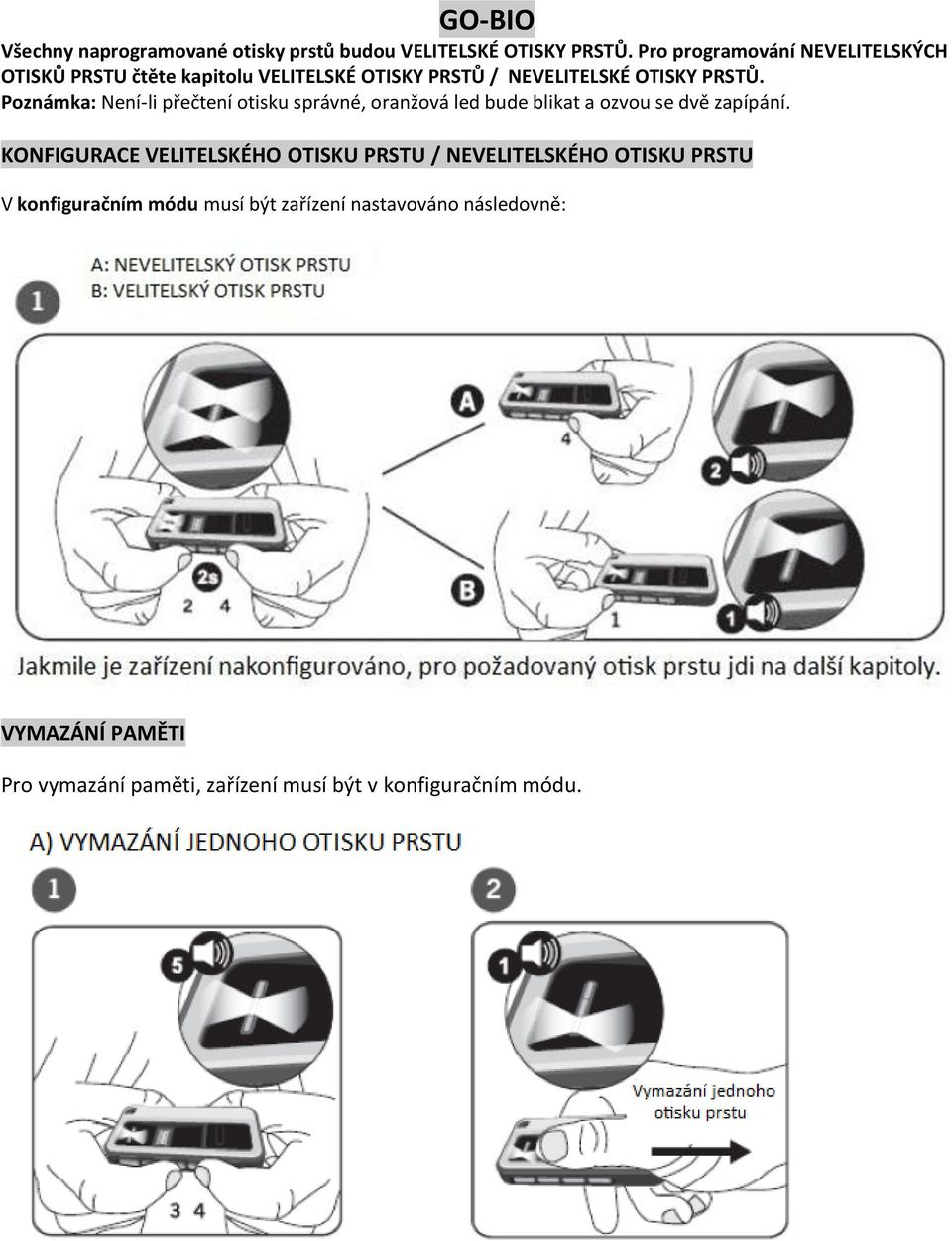

5 Všechny naprogramované otisky prstů budou VELITELSKÉ OTISKY PRSTŮ. Pro programování NEVELITELSKÝCH OTISKŮ PRSTU čtěte kapitolu VELITELSKÉ OTISKY PRSTŮ / NEVELITELSKÉ OTISKY PRSTŮ. Poznámka: Není-li přečtení otisku správné, oranžová led bude blikat a ozvou se dvě zapípání. KONFIGURACE VELITELSKÉHO OTISKU PRSTU / NEVELITELSKÉHO OTISKU PRSTU V konfiguračním módu musí být zařízení nastavováno následovně: VYMAZÁNÍ PAMĚTI Pro vymazání paměti, zařízení musí být v konfiguračním módu.

6 Zařízení přetrvává v konfiguračním módu. Pro vystoupení z konfiguračního módu čekejte 10 s bez jakékoliv akce, nebo zavřete ochranný kryt, zařízení ukončí konfigurační mód a tři led zhasnou. Ozvou se dvě pípnutí. OPERAČNÍ MÓD Jsou tři operační módy:

jakékoliv akce, nebo zavřete ochranný kryt, zařízení ukončí

7 C) NORMÁLNÍ TLAČÍTKOVÁ AKTIVACE Jestliže není naprogramován otisk prstu, ovladač bude pracovat jako obyčejný ovladač pouze na stisknutí zvoleného tlačítka. Není-li rozpoznán otisk prstu, oranžová led se rozsvítí a ozvou se dvě pípnutí. INDIKÁTOR NÍZKÉ BATERIE V době otevření ochranného krytu se rozsvítí bílá a oranžová led a ozvou se 4 pípnutí. POŠKOZENÍ BIOMETRICKÉ ČTEČKY V době otevření ochranného krytu se rozsvítí oranžová led a ozve se 1 pípnutí. VÝMĚNA BATERIE Vyšroubujte šroubek ze zadní části ovladače a vyměňte starou baterii za novou. Vždy používejte baterii stejných technických parametrů a od stejného výrobce. DOPORUČENÍ Jak správně načíst otisk prstu? 1. Nejprve se přesvědčte, že prst je čistý a suchý. Položte prst nad čtecí senzor. 2. Přejeďte prstem dolu přes čtecí senzor. Přejetí prstem přes senzor musí být pomalé, pevné a konstantní rychlostí.

POŠKOZENÍ BIOMETRICKÉ ČTEČKY V době otevření ochranného krytu se rozsvítí oranžová led a ozve se 1 pípnutí.

8 Speciální upozornění: Používejte vždy stejný prst pro každé načtení. Je důležité, aby načtení prstu bylo provedeno pomalu a pevně, jelikož nedodržení tohoto doporučení je nejčastější příčinou chyby čtení otisku. A: Začněte načtení otisku přiložením prstu nad čtecí senzor. B: Přejeďte prstem dolu přes čtecí senzor. Přejetí prstem přes senzor musí být pomalé, pevné a konstantní rychlostí. C: Načtení musí končit na konci špičky prstu. D: Nekřivte prst během načítání, způsobilo by to načtení pouze špičky prstu. E: Projeďte prstem přímo směrem dolu. F: Projeďte prstem přímo, nenaklánějte prst do stran. Jak předejít poškození čtečky otisku prstu? Vždy, když není ovladač používán, mějte ochranný kryt čtečky zavřený. Předejdete tak poškrábání čtecí plochy. Abyste předešli zbytečnému vybíjení baterie, zavírejte ochranný kryt v době, kdy není ovladač používán. JCM TECHNOLOGIES, S.A deklaruje, že produkt GO-BIO, odpovídá předpisům 1995/5/CEE R&TTE Directive pouze pokud je správně používán.

A: Začněte načtení otisku přiložením prstu nad čtecí senzor. B: Přejeďte prstem dolu přes čtecí senzor. Přejetí prstem přes senzor musí být pomalé, pevné a konstantní rychlostí.
