1 SPECIÁLNÍ ZAŘÍZENÍ OBSAH PŘEHLED VÝROBKŮ SL SL ALUMINIUM DHUM PLUS METEOR NT HTB-N HTB-N IP EP-N EC-N SAHARA MAXX Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

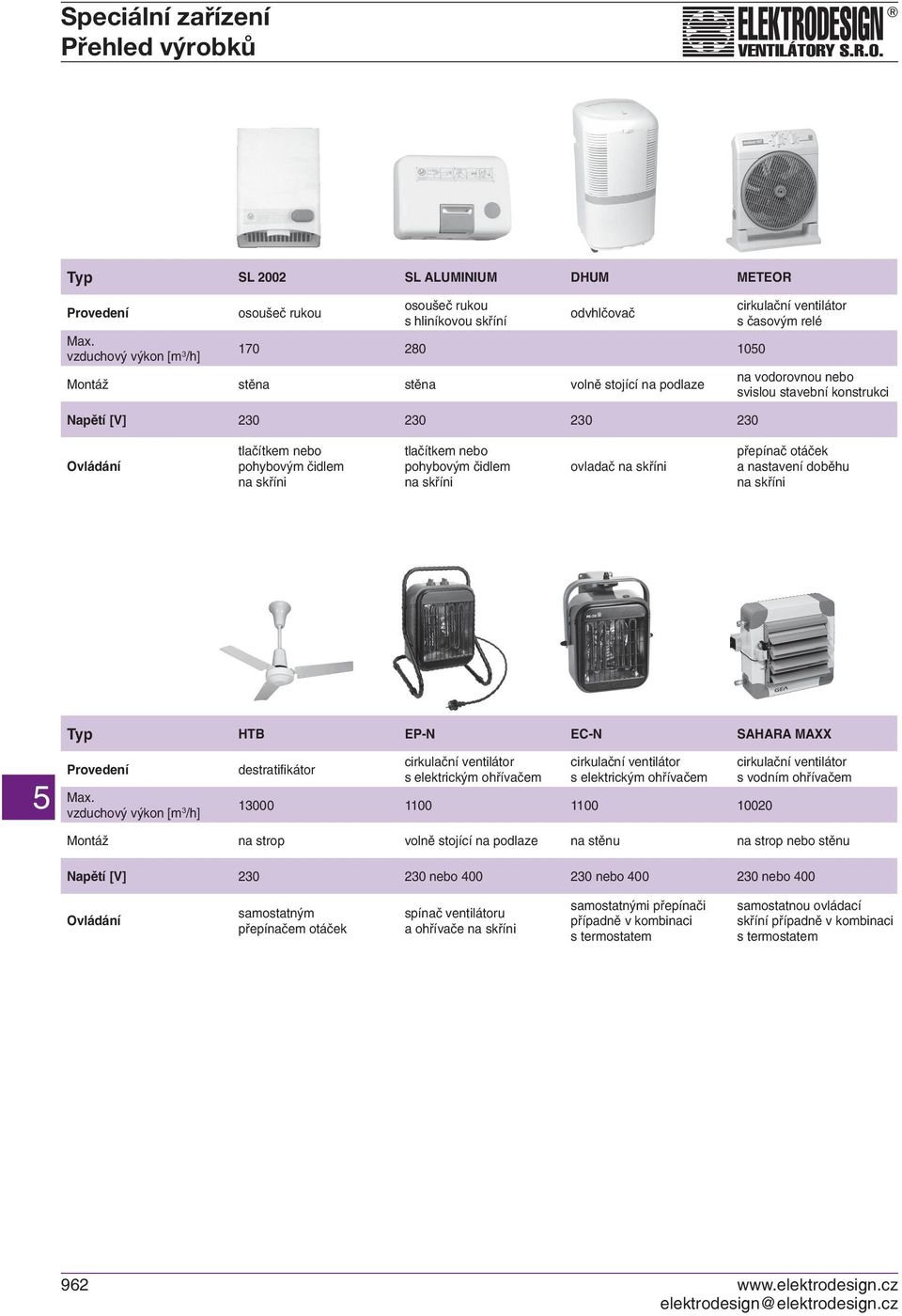

2 Speciální zařízení Přehled výrobků Typ SL 2002 SL ALUMINIUM DHUM METEOR Provedení osoušeč rukou osoušeč rukou s hliníkovou skříní odvhlčovač cirkulační ventilátor s časovým relé Max. vzduchový výkon [m 3 /h] Montáž stěna stěna volně stojící na podlaze na vodorovnou nebo svislou stavební konstrukci Napětí Ovládání tlačítkem nebo pohybovým čidlem na skříni tlačítkem nebo pohybovým čidlem na skříni ovladač na skříni přepínač otáček a nastavení doběhu na skříni Typ HTB EP-N EC-N SAHARA MAXX Provedení Max. vzduchový výkon [m 3 /h] destratifikátor cirkulační ventilátor s elektrickým ohřívačem cirkulační ventilátor s elektrickým ohřívačem cirkulační ventilátor s vodním ohřívačem Montáž na strop volně stojící na podlaze na stěnu na strop nebo stěnu Napětí nebo nebo nebo 400 Ovládání samostatným přepínačem otáček spínač ventilátoru a ohřívače na skříni samostatnými přepínači případně v kombinaci s termostatem samostatnou ovládací skříní případně v kombinaci s termostatem elektrodesign@elektrodesign.cz

3 Speciální zařízení Přehled výrobků Destratifikace Při teplovzdušném vytápění vysokých prostor dochází vlivem stoupání lehčího teplého vzduchu vzhůru k vrstvení (tzv. stratifikaci) vzduchu podle jeho teploty (obr. 1). Použitím vhodného ventilátoru destratifikátoru, lze tomuto jevu zamezit a s nízkými investičními a zanedbatelnými provozními náklady ušetřit až 0 % tepla (obr. 2) Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

4 Osoušeče rukou SL-2002 a SL-2002 AUTOMATIC SL-2002 SL-2002 V SL-2002 A SILVER Skříň je u modelů SL a 2002 AUTOMA- TIC z nárazuvzdorného polykarbonátu bílé barvy, u typu SL 2002 A SILVER z polykarbonátu stříbrné barvy. Skříň zajiš uje dostatečnou ochranu vnitřních prvků proti vodě stříkající shora. Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Motor je asynchronní, se stíněným pólem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 C. Provedení s dvojitou izolací, krytí IP 44. Svorkovnice je přístupná po sejmutí krytu, připojení pod omítkou nebo kabelem na omítce. Napětí 230 V/0 Hz, ochrana proti přehřátí, krytí IP 44. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1, m od sání. Hodnoty akustického tlaku jsou uvedeny v tabulce. Varianty SL-2002 bílý teplovzdušný osoušeč rukou spouštěný stiskem tlačítka s doběh 4 s SL-2002 AUTOMATIC bílý teplovzdušný osoušeč rukou ovládaný čidlem pohybu SL-2002 A SILVER stříbrný teplovzdušný osoušeč rukou ovládaný čidlem pohybu Série tří elektrických teplovzdušných osoušečů rukou, které jsou vhodné pro použití v restauracích, hotelech, nemocnicích, školách, kancelářích atd. Modely SL-2002 AUTOMATIC a SL-2002 A SILVER běží jen nezbytně nutnou dobu, čidlo spíná po dobu přiblížení rukou, při umístění předmětu pod výfuk teplého vzduchu se přístroj automaticky vypne. Montáž: Rozměry: Typ příkon průtok [m 3 /h] akustický tlak barva hmotnost [kg] SL bílá 2,8 SL-2002 AUTOMATIC bílá 2,8 SL-2002 A SILVER stříbrná 2, elektrodesign@elektrodesign.cz

5 Odolné osoušeče rukou SL-2002 ALUMINIUM a SL-200 odolný proti vandalům SL-2002 ALUMINIUM SL-200 Skříň je u obou modelů z hliníkového odlitku a je tedy vhodná do míst, kde hrozí poškození vandaly. Skříň je lakovaná bíle a u modelu SL- 200 je navíc vybavena výklopnou trysku pro směřování proudu vzduchu na obličej. Skříň zajiš uje dostatečnou ochranu vnitřních prvků proti vodě stříkající shora. Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené. Montáž: Rozměry: Motor je asynchronní, se stíněným pólem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 C. Krytí IP 44. SL-2002 ALUMINIUM SL-2002 ALUMINIUM Svorkovnice je přístupná po sejmutí krytu, připojení pod omítkou nebo kabelem na omítce. Napětí 230 V/0 Hz, ochrana proti přehřátí, krytí IP 44. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1, m od sání. Hodnoty akustického tlaku jsou uvedeny v tabulce. Varianty SL-2002 ALUMINIUM hliníkový teplovzdušný osoušeč rukou ovládaný čidlem pohybu SL-200 hliníkový teplovzdušný osoušeč rukou spouštěný stiskem tlačítka s doběhem 4 s SL-200 SL-200 Série dvou elektrických teplovzdušných osoušečů rukou, které jsou vhodné pro použití v místech, kde hrozí nebezpečí poškození. Model SL-2002 ALUMINIUM se spouští ručně stlačením tlačítka a poté dobíhá 4 s. SL-200 běží jen nezbytně nutnou dobu, čidlo spíná po dobu přiblížení rukou, při umístění předmětu pod výfuk teplého vzduchu se přístroj automaticky vypne. Typ příkon průtok [m 3 /h] akustický tlak barva hmotnost [kg] SL-2002 ALUMINIUM bílá 3,8 SL bílá 10 Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

6 Vysoušecí jednotka/odvlhčovač DHUM-12 PLUS Skříň je z nárazuvzdorného plastu, barva je bílá. V přední části jsou sací mřížky a odnímatelné víko, které kryje nádobu na kondenzát o kapacitě 4 l. Výtlak vysušeného vzduchu je přes výklopné žaluzie navrchu skříně. Před žaluziemi jsou kontrolky signalizující provoz jednotky, naplnění nádoby kondenzátu a chod protimrazové ochrany. V zadní části skříně je otvor umožňující připojení hadice pro odvod kondenzátu přímo do opadu. Po stranách má jednotka držadla pro přenášení. Připojení sí ovou zástrčkou do zásuvky Regulace otáček spočívá v nastavení požadované relativní vlhkosti, při které má odvhlčovač pracovat. Vedle toho je možné nastavit trvalý chod bez ohledu na okolní vlhkost. Při naplnění nádoby na kondenzát se jednotka automaticky zastaví a rozsvítí se signalizace. Při provozu v místnosti s teplotou nižší jak 1 C se automaticky aktivuje protimrazová ochrana a rozsvítí se její signalizace. Hluk emitovaný přístrojem je měřen ve vzdálenosti 3 m v ose sací mřížky. Montáž Jednotka je mobilní a lze ji snadno přenášet díky držadlům na skříni. K elektrické síti se jednotka připojuje pomocí vlastního kabelu se zástrčkou. Jednotku je třeba umístit tak, aby sací a výtlačné otvory byly volné a aby bylo zajištěno volné proudění vzduchu kolem jednotky. Je-li jednotka umístěna na stejném místě delší dobu je možné odvádět kondenzát přímo do odpadu hadicí (není součástí dodávky), takže není třeba kontrolovat stav naplnění nádoby kondenzátu. Jednotku nelze umís ovat v dosahu stříkající vody, u zdroje tepla a na přímé slunce. Přístroje je určen pro domácí použití na vysoušení vzduchu vlhkých prostor, koupelen, sušáren, prádelen, sklepů atd. Nepoužívejte v bezprostřední blízkosti van, sprch a bazénů. Upozornění Sí ové a průřez přívodního kabelu musí odpovídat hodnotám uvedeným na typovém štítku (na zadní straně přístroje, kde je umístěna nádobka na zachytávání zkondenzované vody). Je-li požadována pevná elektrická instalace, musí ji provést elektroinstalatér podle příslušných předpisů pro elektrické instalace. Z bezpečnostních důvodů nepoužívejte rozdvojek. Je-li sí ový kabel poškozen, může jej vyměnit pouze výrobce nebo technik zákaznického servisu příp. vyškolení pracovníci, aby se zabránilo možným rizikům. Pozor! Jak na přední straně, tak i na zadní straně vysoušeče je třeba nechat dostatek místa, aby byla zajištěna dostatečná cirkulace vzduchu. Vypouštěcí otvor Signalizace 1. připojení na sí 2. naplnění nádobky 3. protimrazová ochrana Typ příkon kond. výkon [l/24h] akust. tlak zásobník [l] rozměr [mm] chladivo DHUM-12N , 33/44, 300x400x0 R-134a 966 PŘEDĚLAT TABULKU! elektrodesign@elektrodesign.cz

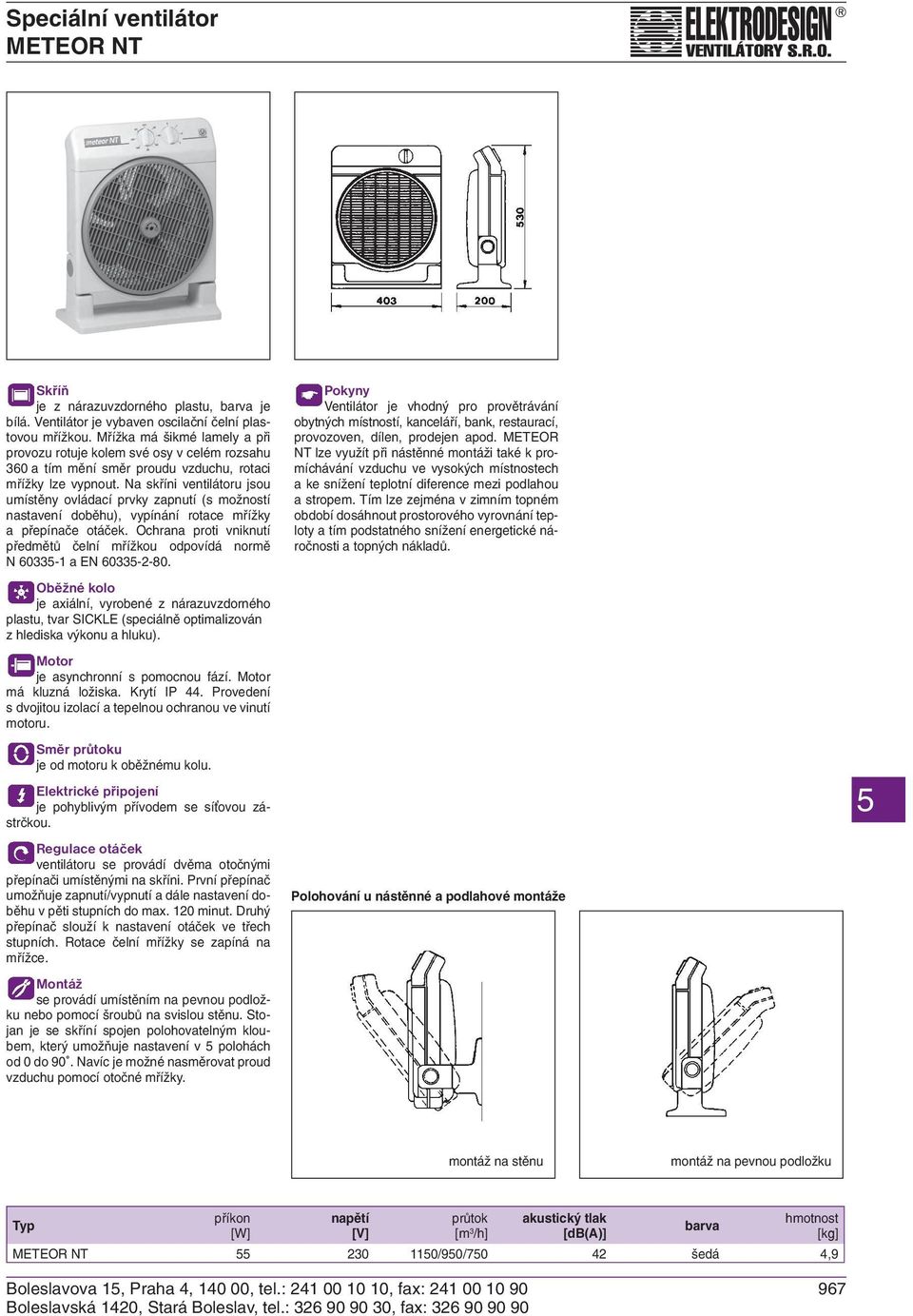

7 Speciální ventilátor METEOR NT Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven oscilační čelní plastovou mřížkou. Mřížka má šikmé lamely a při provozu rotuje kolem své osy v celém rozsahu 360 a tím mění směr proudu vzduchu, rotaci mřížky lze vypnout. Na skříni ventilátoru jsou umístěny ovládací prvky zapnutí (s možností nastavení doběhu), vypínání rotace mřížky a přepínače otáček. Ochrana proti vniknutí předmětů čelní mřížkou odpovídá normě N a EN Ventilátor je vhodný pro provětrávání obytných místností, kanceláří, bank, restaurací, provozoven, dílen, prodejen apod. METEOR NT lze využít při nástěnné montáži také k promíchávání vzduchu ve vysokých místnostech a ke snížení teplotní diference mezi podlahou a stropem. Tím lze zejména v zimním topném období dosáhnout prostorového vyrovnání teploty a tím podstatného snížení energetické náročnosti a topných nákladů. Oběžné kolo je axiální, vyrobené z nárazuvzdorného plastu, tvar SICKLE (speciálně optimalizován z hlediska výkonu a hluku). Motor je asynchronní s pomocnou fází. Motor má kluzná ložiska. Krytí IP 44. Provedení s dvojitou izolací a tepelnou ochranou ve vinutí motoru. Směr průtoku je od motoru k oběžnému kolu. Elektrické připojení je pohyblivým přívodem se sí ovou zástrčkou. Regulace otáček ventilátoru se provádí dvěma otočnými přepínači umístěnými na skříni. První přepínač umožňuje zapnutí/vypnutí a dále nastavení doběhu v pěti stupních do max. 120 minut. Druhý přepínač slouží k nastavení otáček ve třech stupních. Rotace čelní mřížky se zapíná na mřížce. Montáž se provádí umístěním na pevnou podložku nebo pomocí šroubů na svislou stěnu. Stojan je se skříní spojen polohovatelným kloubem, který umožňuje nastavení v polohách od 0 do 90. Navíc je možné nasměrovat proud vzduchu pomocí otočné mřížky. Polohování u nástěnné a podlahové montáže montáž na stěnu montáž na pevnou podložku Typ příkon Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: průtok [m 3 /h] akustický tlak barva hmotnost [kg] METEOR NT /90/70 42 šedá 4,9

8 Stropní ventilátory destratifikátory HTB-N regulátor otáček Typ Ø A Ø B C D HTB-7N HTB-90N HTB-10N Oběžné kolo je axiální, vylisované z ocelového plechu. Má tři výkonově optimalizované lopatky. Povrchová úprava epoxidovým lakem. Motor je asynchronní s kotvou nakrátko, s velkým počtem pólů pro dosažení potřebných otáček. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. Motor má kuličková uzavřená ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení vestavěnou ve vinutí. Krytí IP 20. Svorkovnice je přístupná po sejmutí kabelového krytu, který se posune po závěsné tyči. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. Regulace otáček se provádí regulátorem, který je součástí dodávky. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1, m v ose ventilátoru na straně výtlaku. Montáž se provádí zavěšením na strop nebo na jinou konstrukci. Uchycení ke konstrukci se musí dimenzovat na statické i dynamické zatížení, min. 2 kg pro HTB 7 a 90, min. 40 kg pro HTB 10. Spodní hrana ventilátoru musí být umístěna tak vysoko, aby nemohlo dojít k ohrožení osob v blízkosti otáčejícího se oběžného kola. Minimální doporučená vzdálenost od podlahy je 2, m. Při montáži více ventilátorů se nesmí zaměnit listy oběžného kola jednotlivých ventilátorů. Listy jsou vyváženy pro každý přístroj zvlášť. Příslušenství regulátor otáček v dodávce HYG 2 prostorový hygrostat HYG 7001 prostorový hygrostat s termostate m RTR 6721 prostorový termostat Ventilátory jsou vhodné pro svoji robustní konstrukci zejména pro provětrávání rozlehlejších prostor, jako jsou například: průmyslové haly, hostince, hotely, sportovní haly, kanceláře, knihovny, studovny, čekárny a odletové haly. Trvalým provětráváním vysokých prostor se značnou teplotní diferencí mezi podlahou a stropem lze v zimním období dosáhnout prostorového vyrovnání teploty a tím podstatného snížení energetické náročnosti a topných nákladů. V těchto případech lze s výhodou použít diferenciální termostaty se dvěma čidly, které při nastaveném rozdílu teploty sepnou ventilátor, který promíchá teplá a studená pásma vzduchu. Upozornění Ukotvení ventilátoru je třeba pravidelně kontrolovat. Perioda kontrol musí být stanovena provozním předpisem u uživatele. regulátor otáček detail zavěšení s izolátorem chvění, závěs je vhodné doplnit o pojistné lanko Typ otáčky [min -1 ] průtok [m 3 /h] příkon elektrodesign@elektrodesign.cz proud [A] teplota [ C] akustický tlak hmotnost* [kg] regulátor HTB-7N , ,8 (2) je součástí dodávky HTB-90N , ,2 (2) je součástí dodávky HTB-10N , ,2 (40) je součástí dodávky * V závorce je uvedeno min. zatížení na závěsu, viz Montáž.

9 Stropní ventilátory destratifikátory HTB-10N IP regulátor otáček Typ Ø A Ø B C D HTB-10N Oběžné kolo je axiální, vylisované z ocelového plechu. Má tři výkonově optimalizované lopatky. Povrchová úprava epoxidovým lakem. Motor je asynchronní s kotvou nakrátko, s velkým počtem pólů pro dosažení potřebných otáček. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 C. Motor má kuličková uzavřená ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení vestavěnou ve vinutí. Krytí IP. Svorkovnice je přístupná po sejmutí kabelového krytu, který se posune po závěsné tyči. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. Regulace otáček se provádí 3-stupňovým regulátorem, který je součástí dodávky. Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1, m v ose ventilátoru na straně výtlaku. Montáž se provádí zavěšením na strop nebo na jinou konstrukci. Uchycení ke konstrukci se musí dimenzovat na statické i dynamické zatížení min. 40 kg. Spodní hrana ventilátoru musí být umístěna tak vysoko, aby nemohlo dojít k ohrožení osob v blízkosti otáčejícího se oběžného kola. Minimální doporučená vzdálenost od podlahy je 2, m. Při montáži více ventilátorů se nesmí zaměnit listy oběžného kola jednotlivých ventilátorů. Listy jsou vyváženy pro každý přístroj zvlášť. Příslušenství regulátor otáček v dodávce HYG 2 prostorový hygrostat HYG 7001 prostorový hygrostat s termostate m RTR 6721 prostorový termostat Ventilátory jsou vhodné pro svoji robustní konstrukci zejména pro provětrávání rozlehlejších prostor, jako jsou například: průmyslové haly, hostince, hotely, sportovní haly, kanceláře, knihovny, studovny, čekárny a odletové haly. Trvalým provětráváním vysokých prostor se značnou teplotní diferencí mezi podlahou a stropem lze v zimním období dosáhnout prostorového vyrovnání teploty a tím podstatného snížení energetické náročnosti a topných nákladů. V těchto případech lze s výhodou použít diferenciální termostaty se dvěma čidly, které při nastaveném rozdílu teploty sepnou ventilátor, který promíchá teplá a studená pásma vzduchu. regulátor otáček detail zavěšení s izolátorem chvění, závěs je vhodné doplnit o pojistné lanko Typ otáčky [min -1 ] průtok [m 3 /h] příkon Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax: proud [A] teplota [ C] akustický tlak hmotnos* [kg] regulátor HTB-10N IP , ,2 (40) je součástí dodávky * V závorce je uvedeno min. zatížení na závěsu, viz Montáž.

10 Axiální ventilátor s elektrickým ohřevem EP-N Typ A B C EP-3N EP-N EP-9N EP-12N EP-1N Skříň je z ocelového plechu, opatřená vypalovacím lakem. Na skříni je přišroubován stojan z ocelové trubky, který umožňuje dvě základní polohy postavení ventilátoru a zároveň přenášení. Oběžné kolo je axiální, vylisované z Al plechu. Lopatky jsou výkonově optimalizované. Motor je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení. Krytí IP 24. Regulace se provádí 2 ovládacími prvky přímo na přístroji. Jedním se nastavuje druh provozu (viz.dále), druhým se ovládá spínací termostat. Pomocí přepínače na zadním panelu lze zvolit, zda termostat bude spouštět ventilátor a ohřev nebo pouze ohřev při trvale zapnutém ventilátoru. Elektrická přípojka Připojení je kabelem, který je vyveden ze skříně průchodkou a je ukončen -ti kolíkovou vidlicí 400V, model EP 3N je jednofázový a přívod je opatřen jednofázovou vidlicí. Provoz Ventilátor s elektrickým ohřevem je určen k provozu na vodorovné podložce nebo podlaze. Přitom je nutno dbát na to, aby na straně sání ani na výtlaku nedošlo k zakrytí skříně s topnými tyčemi. V takovém případě by mohlo dojít k omezení průtoku vzduchu skříní a tím ke zvýšení jeho teploty a následnému nebezpečí vzniku požáru. Při zvýšení teploty vzduchu dojde k vypnutí přístroje bezpečnostním termostatem, jehož resetovací tlačítko je umístěno na horní straně skříně. Druhy provozu: jenom ventilátor ventilátor a poloviční výkon topení ventilátor a plný výkon topení Hluk Hodnoty uvedené v tabulce jsou hodnoty akustického tlaku ve vzdálenosti 1, m. Varianty EP-3N základní provedení 3 kw/230 V EP-N základní provedení kw/400 V EP-9N základní provedení 9 kw/400 V EP-12N zákl. provedení 12 kw/400 V EP-1N zákl. provedení 1 kw/400 V Ventilátory s elektrickým ohřevem jsou vhodné k vysoušení vlhkých prostor a k vytápění v průmyslu a stavebnictví. Místem nasazení jsou zejména výrobní haly, skladové haly, společenské místnosti, kostely, výstavní haly, stavby a zařízení staveniště, garáže a dílny. Upozornění Je nutno dodržet bezpečný odstup od hořlavých konstrukcí, stanovený provozním řádem uživatele. Typ příkon výkon topení proud [A] otáčky [min -1 ] průtok [m 3 /h] hluk zvýšení teploty [ C] hmotnost [kg] EP-3N , , EP-N , , EP-9N , EP-12N , EP-1N , elektrodesign@elektrodesign.cz

11 Axiální ventilátor s elektrickým ohřevem EC-N MIN. 300mm MIN. 300mm Typ A B C EC-3N EC-N EC-9N EC-12N EC-1N Skříň je z ocelového plechu, opatřená vypalovacím lakem. Na skříni je připevněn otočný držák z ocelového plechu, který umožňuje nastavení polohy ventilátoru. Oběžné kolo je axiální, vylisované z Al plechu. Lopatky jsou výkonově optimalizované. Motor asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení. Krytí IP 24. Regulace se provádí externě přepínačem CR 2 nebo přepínačem CR 2 a termostatem TR. Přepínačem lze volit tři různé provozní režimy (jenom ventilátor, ventilátor a poloviční výkon topení, ventilátor a plný výkon topení). Pokud se použije též termostat, spouští se jednotka automaticky v režimu, který je navolen na přepínači CR. Navíc je možné nastavit, zda se od termostatu bude spouštět celá jednotka (ventilátor a ohřívač) nebo pouze ohřívač (při trvale běžícím ventilátoru). Elektrická přípojka Připojení je kabelem, který je vyveden ze skříně průchodkou, přístroj je určen pro pevnou montáž. Příslušenství TR-1 prostorový termostat pro velikosti EC-3N, N, 9N TR-2 prostorový termostat pro velikosti EC-12N, 1N CR-2 přepínač provozu a topení Montáž Jednotka se montuje na stěnu pomocí závěsu, který je součásti dodávky. Minimální vzdálenosti od stěn jsou uvedeny v obrázku. Je nutno dbát na to, aby na straně sání ani na výtlaku nedošlo k zakrytí skříně s topnými tyčemi. V takovém případě by mohlo dojít k omezení průtoku vzduchu skříní a tím ke zvýšení jeho teploty a následnému nebezpečí vzniku požáru. Při zvýšení teploty vzduchu dojde k vypnutí přístroje bezpečnostním termostatem, jehož resetovací tlačítko je umístěno na horní straně skříně. Přepínač a termostat se montují na ze. Hluk Hodnoty uvedené v tabulce jsou hodnoty akustického tlaku ve vzdálenosti 1, m. Ventilátory s elektrickým ohřevem jsou vhodné k vysoušení vlhkých prostor a k vytápění v průmyslu a stavebnictví. Místem nasazení jsou zejména výrobní haly, skladové haly, společenské místnosti, kostely, výstavní haly, stavby a zařízení staveniště, garáže a dílny. Upozornění Je nutno dodržet bezpečný odstup od hořlavých konstrukcí, stanovený provozním řádem uživatele. Varianty EC-3N základní provedení 3 kw/230 V EC-N základní provedení kw/400 V EC-9N základní provedení 9 kw/400 V EC-12N zákl. provedení 12 kw/400 V EC-1N zákl. provedení 1 kw/400 V ovladač CR 2 termostat TR 1 termostat TR 2 Typ příkon výkon topení proud [A] otáčky [min -1 ] průtok [m 3 /h] hluk zvýšení teploty hmotnost [ C] [kg] EC-3N , ,7 EC-N , ,7 EC-9N EC-12N , EC-1N , Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

12 Axiální ventilátor s vodním ohřevem SAHARA MAXX Comfort Industry Skříň je ve dvou provedeních. Industry je z pozinkovaného ocelového plechu lakovaného v barvě RAL 7000, Comfort má kryt výměníku z lakovaného ocelového plechu v RAL 9002 s plastovými oblými rohy v RAL Zadní deska skříně je z pozinku, sací otvor je opatřen ochrannou mřížkou. Na výtlaku je žaluzie s ručně nastavitelnými lamelami. Ventilátor Axiální ventilátor s motorem s vnějším rotorem. Oběžné kolo s hliníkovými lopatkami u velikostí 1 a 2 nebo ocelovými zahnutými lopatkami u velikostí 3 až. Dosah proudu v tabulce je vypočten pro vstupní teplotu vzduchu +18 C, teplotu vody 70/0 C. Motor Jednootáčkový 230 V u velikostí 1 a 2 nebo dvouotáčkový 400 V u velikostí 3 až, s vyvedenými termokontakty, s izolací třídy F a pracovní teplotou 20 C až +40 C, krytí IP4. Ohřívač Třířadý výměník Cu/Al pro topení teplou vodou. Maximální provozní teplota 130 C, maximální provozní tlak 1,6Mpa. Připojení TUV zleva nebo zprava podle zvoleného provedení závitovou trubkou s vnější závitem G1 u velikosti 1 a 2 nebo G/4 u velikostí 3 až. Regulace se provádí nástěnnou ovládací skříní typu OSH. Do skříně se připojuje sí, svorky ventilátoru, termokontakty a případně termostat. Ovládací skříň umožňuje spouštět ventilátor, zabezpečuje jeho ochranu proti přetížení a umožňuje spouštění od termostatu. OSH Velikost A B C E G H I J K L M mm mm mm mm mm mm mm mm mm mm mm navíc umožňuje přepínání mezi 2 stupni otáček ventilátoru. Použitím typové mezisvorkovnice lze k jedné ovládací skříni připojit až 4 ventilátory SAHARA. Krytí IP 32, mezisvorkovnice IP 4. Elektrická přípojka Svorkovnice je na boku skříně. Sí ové napájení se do svorkovnice přivádí přes ovládací skříň OSH. Provoz Cirkulační jednotka určená pro teplovzdušné vytápění místností. Velikosti 1 a 2 s motorem 230V jsou jednootáčkové, ostatní s motorem 400V jsou dvouotáčkové. Přepínání otáček se provádí ručně na ovládací skříni. Připojení až čtyř jednotek k jedné ovládací skříni je možné pomocí mezisvorkovnice. Hluk Hladina akustický tlaku uvedená v tabulce je stanovena pro vzdálenost m od jednotky v prostoru s průměrnými reflekčními vlastnostmi. Montáž Na strop nebo na stěnu pomocí univerzálního závěsu ZH. Příslušenství VZT ZHx.3 závěs pro stropní nebo stěnovou montáž (kde x je velikost jednotky) Příslušenství EL OSH 2 ovládací skříň pro jednotky s dvouotáčkovým motorem 400V OSH 4 ovládací skříň pro jednotky s jednootáčkovým motorem 230V Mezisvorkovnice pro připojení až 4 jednotek s motorem 400V Mezisvorkovnice pro připojení až 4 jednotek s motorem 230V Termostat průmyslový termostat 0 3 C, nástěnný, IP 4 Specifikace pro objednání viz. typový klíč elektrodesign@elektrodesign.cz

13 Axiální ventilátor s vodním ohřevem SAHARA MAXX Typový klíč označení pro objednávku provedení Velikost SAHARA MAXX skříň připojení TUV motor st.otáček HN13UWARAB.EKA Comfort zprava G 1 230V 1 HN13UWALAB.EKA Comfort zleva G 1 230V 1 1 HN13UWARAB.EKD Industry zprava G 1 230V 1 HN13UWALAB.EKD Industry zleva G 1 230V 1 HN23UWARAB.EKA Comfort zprava G 1 230V 1 HN23UWALAB.EKA Comfort zleva G 1 230V 1 2 HN23UWARAB.EKD Industry zprava G 1 230V 1 HN23UWALAB.EKD Industry zleva G 1 230V 1 HN33UWARAB.RKA Comfort zprava G /4 400V 2 HN33UWALAB.RKA Comfort zleva G /4 400V 2 3 HN33UWARAB.RKD Industry zprava G /4 400V 2 HN33UWALAB.RKD Industry zleva G /4 400V 2 HN43UWARAB.RKA Comfort zprava G /4 400V 2 HN43UWALAB.RKA Comfort zleva G /4 400V 2 4 HN43UWARAB.RKD Industry zprava G /4 400V 2 HN43UWALAB.RKD Industry zleva G /4 400V 2 HN3UWARAB.RKA Comfort zprava G /4 400V 2 HN3UWALAB.RKA Comfort zleva G /4 400V 2 HN3UWARAB.RKD Industry zprava G /4 400V 2 HN3UWALAB.RKD Industry zleva G /4 400V 2 velikost výkon proud [A] množství vzduchu [m 3 /h] dosah proudu [m] max. výška [m] akustický výkon akustický tlak hmotnost [kg] hmotnost vod.obsahu [kg] ,2 1960,66, , , ,1 6, , /230 1,01/0,9 4720/3780 6,98/,81 6,2/4,97 73/68 8/3 4, /470 1,84/1, /720 7,63/6,4 7,0/,46 78/73 63/8 64 8, /330 1,62/0, /680 8,47/6,07 8,01/4,83 80/71 6/6 9 11,1 Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

14 Axiální ventilátor s vodním ohřevem SAHARA MAXX tabulka výkonů vstupní teplota vzduchu +10 C vstupní teplota vzduchu +1 C vstupní teplota vzduchu +18 C velikost 1 rychlost teplotní spád vody 80/60 C vysoká 24,9 47,8 22,7 49, 21,4 0, teplotní spád vody 70/0 C vysoká 20,2 40,7 18,0 42,4 16,7 43,3 teplotní spád vody 60/4 C vysoká 17,2 36,2 1,0 37,9 13,7 38,9 teplotní spád vody 0/3 C vysoká 12,4 28,9 10,2 30, 8,8 31,3 tabulka výkonů vstupní teplota vzduchu +10 C vstupní teplota vzduchu +1 C vstupní teplota vzduchu +18 C velikost 2 rychlost teplotní spád vody 80/60 C vysoká 40,0 4,1 36,0 46,7 33,9 47,8 teplotní spád vody 70/0 C vysoká 31,9 38,0 28,3 39,9 26,2 41,0 teplotní spád vody 60/4 C vysoká 27,3 34,0 23,7 3,8 21,6 36,9 teplotní spád vody 0/3 C vysoká 19,4 27,0 1,7 28,8 13,3 29,7 tabulka výkonů vstupní teplota vzduchu +10 C vstupní teplota vzduchu +1 C vstupní teplota vzduchu +18 C velikost 3 teplotní spád vody 80/60 C teplotní spád vody 70/0 C teplotní spád vody 60/4 C teplotní spád vody 0/3 C rychlost vysoká 8,3 46,8 3,2 48,6 0,1 49,6 nízká 0,7 49,9 46,3 1,4 43,6 2,4 vysoká 47,4 39,9 42,3 41,7 38,7 42,4 nízká 40,9 42,3 36, 43,7 33,7 44,6 vysoká 40,4 3, 3,3 37,3 31,9 38,1 nízká 3,2 37,8 30, 39,0 27,8 39,9 vysoká 29,1 28,4 23,7 29,9 20,4 30,9 nízká 2,4 30,0 20,7 31,3 17,7 32,0 tabulka výkonů vstupní teplota vzduchu +10 C vstupní teplota vzduchu +1 C vstupní teplota vzduchu +18 C velikost 4 teplotní spád vody 80/60 C teplotní spád vody 70/0 C teplotní spád vody 60/4 C teplotní spád vody 0/3 C rychlost vysoká 87,6 46,7 79,9 48, 7,2 49, nízká 76,4 49,8 69,7 1,3 6,7 2,2 vysoká 71,0 39,8 62, 41,2 7,8 42,2 nízká 61, 42,0 4,7 43, 0,6 44,3 vysoká 60,6 3,4 2,3 36,9 47,6 38,0 nízká 2, 37,3 4,7 38,8 41,6 39,7 vysoká 43,3 28,2 3,0 29,7 30,1 30,6 nízká 38,0 29,8 30,7 31,0 26,2 31,6 Tabulka výkonů vstupní teplota vzduchu +10 C vstupní teplota vzduchu +1 C vstupní teplota vzduchu +18 C Velikost teplotní spád vody 80/60 C teplotní spád vody 70/0 C teplotní spád vody 60/4 C teplotní spád vody 0/3 C rychlost vysoká 121, 46,1 110,8 47,9 104,4 49,0 nízká 91,2 1,3 83,6 2,8 78,9 3,7 vysoká 97,6 39,0 86,8 40,8 80,3 41,9 nízká 74,7 43,8 66, 4,1 61, 4,9 vysoká 84,1 3,0 72,6 36,6 66,1 37,6 nízká 64,3 39,1,6 40,2 0,7 41,0 vysoká 60,2 27,9 48,8 29, 42,1 30, nízká 4,9 30,8 37,4 31,9 32,2 32, elektrodesign@elektrodesign.cz

15 Axiální ventilátor s vodním ohřevem SAHARA MAXX Velikost A B C D R Hmotnost mm mm mm mm mm kg , , , , ,0 Schéma zapojení Termostat Boleslavova 1, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:
