NÁRODNÍ TECHNICKÉ MUZEUM NATIONAL TECHNICAL MUSEUM VÝZKUMNÁ LABORATOŘ

Rozměr: px

Začít zobrazení ze stránky:

Download "NÁRODNÍ TECHNICKÉ MUZEUM NATIONAL TECHNICAL MUSEUM VÝZKUMNÁ LABORATOŘ"

Hana Vávrová
před 6 lety
Počet zobrazení:

1 ZADAVATEL: NTM ODBĚR - LOKALITA: Letenský kolotoč Č. AKCE / Č. VZORKU: 6/08/ - 56 POPIS VZORKŮ A MÍSTA ODBĚRU A POŽADOVANÉ STANOVENÍ: rytíř s kopím - pravá noha u paty stratigrafie, foto 5 rytíř s kopím košile střed část vpředu vpravo 6 rytíř s kopím - levý loket 7a architektura exterier dřevo hnědé mořené? 7b dtto hnědý lak 8 dtto béžový lak 9 středový sloupek hnědá dřevěná vertikál lišta 50 dtto výplň papírmaš zelená 5 dtto výplň papírmaš hnědá 5 lavice - bok 5 lavice - nohy 5 kůň - nozdry 55 laťová židlička 56 useň, chlupy foto PROTOKOL POSTUP:. Stratigrafie povrchových úprav Předběžné mikroskopické vyhodnocení dodaných vzorků Příprava vlastních preparátů -zalití do syntetické (polyesterové) pryskyřice a zhotovení nábrusů Mikroskopické vyšetření preparátů v dopadajícím světle s použitím optického mikroskopu Leica DML v dopadajícím světle s fotozařízením Nikon FDX-5 s nástavcem Nikon H-III Pozn.: Reprodukovaná barevnost vzorků nemusí zcela odpovídat jejich původní barevnosti. K nepatrnému posunu může dojít v důsledku použitého zvětšení a nedokonalosti reprodukční techniky. Vzorky byly analyzovány v laboratoři Sochařské školy restaurování AVU v Praze s laskavým svolením doc. P. Siegla a odb. as. J. Přikrylové.. Anorganická analýza složení pigmentů a tmelů. Vzorky byly analyzovány externě na FSV ČVUT v Praze (RNDr. L. Kopecký), s laskavým svolením prof. Bittnara, elektronovým mikroskopem Philips XL 0 a mikro RTG-fluorescenční analýzou (EDX) bez pokovení v environmentálním modu. Na SEM snímku detektorem odražených elektronů světlé partie odpovídají lokální přítomnosti těžkých prvků. Oblast analýzy je vyznačena červeným rámečkem nebo křížkem.

2 ZÁVĚR: Architektura pavilonu: původně bylo dřevo pravděpodobně pouze mořené na tmavě hnědý odstín, dnes světlé, okrové parie byly žlutavé. Později byl povrch obou barevných polí vytmelen, přebroušen a vyveden opět ve dvou barvách tmavě hnědé a okrové, ale v obou případech již nátěrem. Tento nátěr byl v průběhu doby x obnoven při zachování barevnosti (disperzním nátěrem). Sloupek uprostřed pavilonu - papírmaš byl původně opatřen metalickým lakem s příměsí bílých pigmentů (hliníkovým). Později byl povrch přetmelen a opatřen zelenavým nátěrem (obdobný byl nalezen na lavicích), poté byl povrch pojednán ve dvou barvách zelené a hnědé (disperzním nátěrem). Postavy rytířů: papírmaš, vyztužený textilem, byl původně pokoven plátkovým cínem na šelakový podklad. Tento povrch byl ještě jednou obnoven. Dále následují minimálně vrstvy nátěrů stříbřenkou (hliníkový metalický lak). Nábytek : původní jsou patrně jen lavice. Ty byly nejdříve mořeny na červeno, později přetřeny červeným lakem a nakonec zelenavým disperzním nátěrem. Nohy lavic, původně také mořené na červeno byly přetřeny šedavým zrnitým nátěrem, podobným nejstaršímu nátěru vertikální lišty středového sloupku (dnes hnědá). Laťová židlička pravděpodobně není původní, vykazuje zcela odlišnou barevnost (žluté, zelené vrstvy) Hlava koně: dřevo, papírmaš, tmel, v okolí huby a zubů nátěr červený a bílý. Uzda byla původně naznačena pokovením metalickým lakem (hliníkovým). Přílohy:. Foto a popis příčného řezu barevnou vrstvou, celkem 5 str.. SEM/EDS analýzy, celkem 8 str. V Praze, Ing. Ivana Kopecká

b a 7,8,9 vrstvy stříbřenky hliník (viz analýza SEM/EDS),,6 kovový plátek - cín

3 Obr.: Vz. rytíř s kopím - pravá noha u paty v dopadajícím bílém světle, zvětšení 0x 7,8,9 6 5 b a 7,8,9 vrstvy stříbřenky hliník (viz analýza SEM/EDS),,6 kovový plátek - cín (viz analýza SEM/EDS),5 šelak podklad pod stříbření (luminiscence v UV) vrstva papírmaše, a prosycená pojivem (?) Obr.: v dopadajícím UV světle, zvětšení 0x 6 5

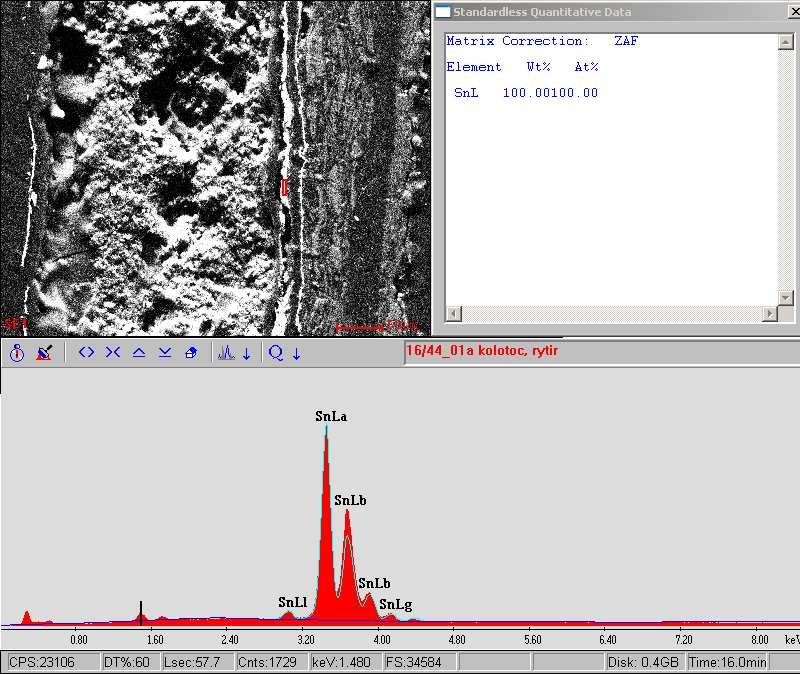

4 Obr. : Vz. rytíř s kopím - pravá noha u paty foto SEM Obr. : Vz. rytíř s kopím - pravá noha u paty SEM/EDS analýza kovový plátek -cín

5 Obr. 5: Vz. rytíř s kopím - pravá noha u paty SEM/EDS analýza kovový plátek -cín Obr. 6: Vz. rytíř s kopím - pravá noha u paty SEM/EDS analýza stříbřenka - hliník 5

6 Obr. 7: Vz. rytíř s kopím - pravá noha u paty SEM/EDS analýza svrchní vrstva stříbřenky - hliník Obr. 8: Vz. rytíř s kopím - pravá noha u paty SEM/EDS analýza cínová folie (záhyb na rubové straně) 6

7 Obr. 9: Vz. 5 rytíř s kopím - košile střed část vpředu vpravo v dopadajícím bílém světle, zvětšení 5x 6 Obr.0: Vz. 5 rytíř s kopím - košile střed část vpředu vpravo v dopadajícím UV světle, zvětšení 5x 5 6 vrstvy stříbřenky 5 lak přes první plátkový kov (cín) plátkový kov šelak podklad pod plátek cínu papírmaš textil 7

8 Obr.: Vz. 6 rytíř s kopím levý loket v dopadajícím bílém světle, zvětšení 0x 5 5 Obr.: Vz. 6 rytíř s kopím levý loket v UV světle, zvětšení 0x 5 vrstvy stříbřenky pokovený plátkovým cínem šelak podklad pro pokovení - papírmaš textilní výztuž papírmaše 8

9 Obr.: Vz. 7a architektura exteriér dřevo hnědé mořené v dopadajícím bílém světle, zvětšení 0x Obr.: Obr.5: Vz. 7a architektura exteriér dřevo hnědé mořené v dopadajícím bílém světle, zvětšení 0x, dvě vrstvy hnědavého nátěru s disperzním pojivem tmel dřevo, patrně původně mořené 9

10 Obr.5: Vz. 7b architektura exteriér dřevo hnědý lak v dopadajícím bílém světle, zvětšení 0x vzorek odebraný z jiného místa, identický s předchozím, schází dřevěná podložka (pouze tmel a nátěry) Obr.6: Vz. 7b architektura exteriér dřevo hnědý lak v dopadajícím UV světle, zvětšení 0x 0

dopadajícím bílém světle, zvětšení 0x, moderní

aplikované bezprostředně po sobě, svrchní

vrstvy tmelu, rovněž aplikované bezprostředně

11 Obr.7: Vz. 8 architektura exteriér dřevo béžový lak v dopadajícím bílém světle, zvětšení 0x, moderní žlutý nátěr s disperzním pojivem, vrstvy, aplikované bezprostředně po sobě, svrchní bohatší na pojivo, na povrchu degradovaná, dvě vrstvy tmelu, rovněž aplikované bezprostředně po sobě Obr.8: Vz. 8 architektura exteriér dřevo béžový lak v dopadajícím UV světle, zvětšení 0x,

12 Obr.9: Vz. 8a architektura exteriér dřevo béžový lak v dopadajícím bílém světle, zvětšení 0x tmel (8) a 8 vrstev nátěrů (různě plněných a s odlišným pojivem) v různých odstínech okru. Obr.0 Vz. 8a architektura exteriér dřevo béžový lak v dopadajícím UV světle, zvětšení 0x

částicemi, na povrchu degradovaná patrně

13 Obr.: Vz. 9 středový sloupek hnědá dřevěná vertikální lišta v dopadajícím bílém světle, zvětšení 0x 0 hnědočervená disperzní barva, dvě vrstvy červené bělavá zrnitá vrstva s modrými částicemi, na povrchu degradovaná patrně původní Obr.: Vz. 9 středový sloupek hnědá dřevěná vertikální lišta v dopadajícím UV světle, zvětšení 0x

14 Obr.: Vz. 50 středový sloupek výplň papírmaš zelená v dopadajícím bílém světle, zvětšení 0x aktuální zelená disperzní vrstva tmel metalický lak - papírmaš Obr.: Vz. 50 středový sloupek výplň papírmaš zelená v dopadajícím UV světle, zvětšení 0x

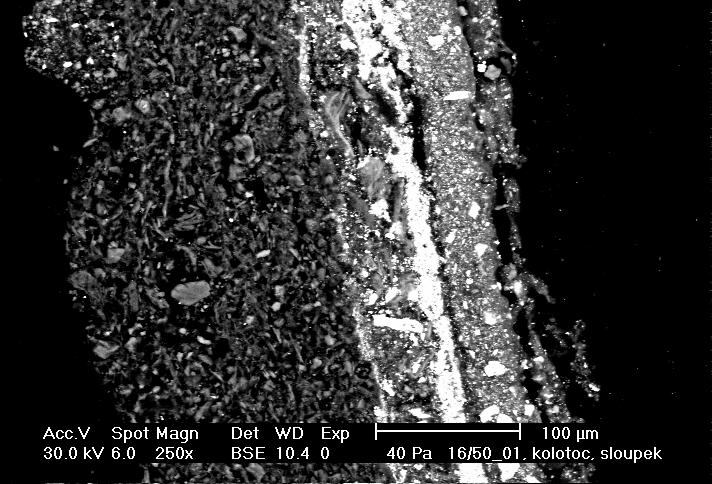

15 Obr.5: Vz. 50 středový sloupek výplň papírmaš zelená foto SEM Obr.6: Vz. 50 středový sloupek výplň papírmaš zelená SEM/EDS analýza 5

16 Obr.7: Vz. 50 středový sloupek výplň papírmaš zelená SEM/EDS analýza Obr.8: Vz. 50 středový sloupek výplň papírmaš zelená SEM/EDS analýza 6

17 Obr.9: Vz. 5 středový sloupek výplň papírmaš hnědá v dopadajícím bílém světle, zvětšení 0x 5 Složení identické s předchozím vzorkem, liší se jen červenohnědou vrstvou 5, aplikovanou na zelený povrch Obr.0: Vz. 5 středový sloupek výplň papírmaš hnědá v dopadajícím UV světle, zvětšení 0x 7

nátěr původní červený nátěr, nanesený ve

18 Obr.: Vz. 5 lavice - bok v dopadajícím bílém světle, zvětšení 0x 0 zelenavý disperzní nátěr, na povrchu kříduje starší zelený nátěr původní červený nátěr, nanesený ve dvou vrstvách 0 dřevo Obr.: Vz. 5 lavice - bok v dopadajícím UV světle, zvětšení 0x 8

19 Obr.: Vz. 5 lavice - nohy v dopadajícím bílém světle, zvětšení 0x aktuální červený nátěr 6,5 dvě bělavé vrstvy okrová vrstva - tenký nesouvislý bělavý nátěr silná vrstva zrnitého tmelu dřevo červeně mořené Obr.: Vz. 5 lavice - nohy v dopadajícím UV světle, zvětšení 0x 9

20 Obr.5: Vz. 5 kůň - nozdry v dopadajícím bílém světle, zvětšení 0x aktuální červená 5 tmel červená metalická vrstva papírmaš dřevo Obr.6: Vz. 5 kůň - nozdry v dopadajícím UV světle, zvětšení 0x 0

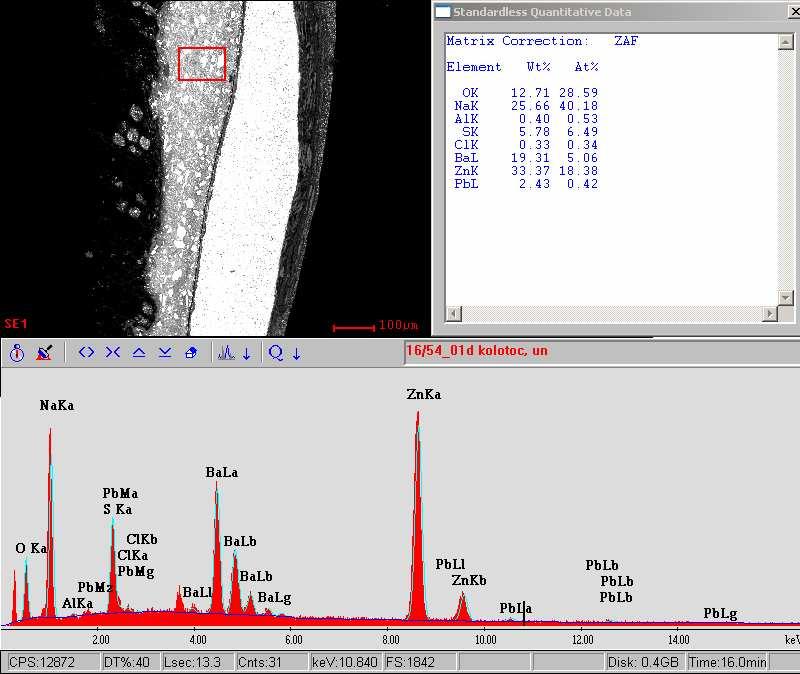

21 Obr.7: Vz. 5 kůň nozdry foto SEM Obr.8: Vz. 5 kůň nozdry analýza SEM/EDS tmel směs zinkové běloby, olovnaté běloby a barytu

22 Obr.9: Vz. 5 kůň nozdry analýza SEM/EDS bílá vrstva pod stříbřenkou olovnatá běloba Obr.0: Vz. 5 kůň nozdry analýza SEM/EDS stříbřenka hliník (metalický lak)

23 Obr.: Vz. 5 kůň nozdry analýza SEM/EDS červená vrstva směs minia, zinkové běloby a barytu

24 Obr.: Vz. 55 laťová židlička v dopadajícím bílém světle, zvětšení 0x žlutá zelenavá dřevo Židlička je patrně později dodána, její původní nátěr byl zelenavý, stejný jako lavice z boku a části středního sloupku, kde se však jedná až o pozdější úpravy Obr.: Vz. 55 laťová židlička v dopadajícím UV světle, zvětšení 0x

25 Obr.: Vz. 56 useň v dopadajícím bílém světle, zvětšení 0x Obr.5: Vz. 56 useň v dopadajícím UV světle, zvětšení 0x 5
