1 Úprava vody a její dezinfekce 2014

2 vydal: ProMinent Dosiertechnik CS, s.r.o. Sobieského Olomouc telefon : info@prominent.cz Vydavatel si vyhrazuje právo provádět změny technických údajů. Olomouc, leden 2014

3 Obsah 1.1 Úprava vody a její dezinfekce 1 UV systémy Dulcodes Základní informace o UV dezinfekci Použití UV systémů Dulcodes Popis UV systémů Dulcodes Výkonový oblastní diagram UV lamp Dulcodes Poptávkový dotazník pro nabídku UV zářiče Dulcodes Dulcodes P - UV systém Dulcodes D - UV systém pro vody s vyšším zákalem Dulcodes K - UV systém s radiační komorou z PE-HD Dulcodes S - UV systém pro eliminaci chloraminů v bazénech Dulcodes A - UV systém se středotlakými lampami Dulcodes Z - UV systém s certifikací DVGW Dulcodes R - UV systém s manuálním stíráním Dulcodes W - UV systém Dulcodes M - UV systém se středotlakými lampami Doplňky a příslušenství pro UV systémy Dulcodes Ozonizátory OZONFILT Ozon v úpravě vody Výkonový oblastní diagram ozonizátorů ProMinent Poptávkový dotazník pro nabídku ozonizace Ozonizátory OZONFILT OZVa OZONFILT OZVa 1-4 (výroba ozonu ze vzduchu) OZONFILT OZVa 5-7 (výroba ozonu z kyslíku) Objednací označení pro OZONFILT OZVa OZONFILT Compact OMVa Ozonizátory OZONFILT OZMa OZONFILT OZMa 1-6 A (výroba ozonu ze vzduchu) OZONFILT OZMa 1-6 O (výroba ozonu z kyslíku) Identifikační kód označování ozonizátorů OZMa Příslušenství ozonizátorů Kompresory pro ozonizátory OZONFILT OZVa Generátory kyslíku pro OZONFILT OZVa Statické mísiče z PVC nebo nerezi Příslušenství ozonizátorů OZONFILT OZMa Odvzdušňovací ventily Zařízení pro likvidaci nezužitkovaného ozonu Monitorovací zařízení koncentrace ozonu ve vzduchu Tepelný výměník chladicí vody Osobní ochranné pomůcky Přepěťová ochrana Výměnná napojovací vložka po vypnutí Katalog ProMinent 2014

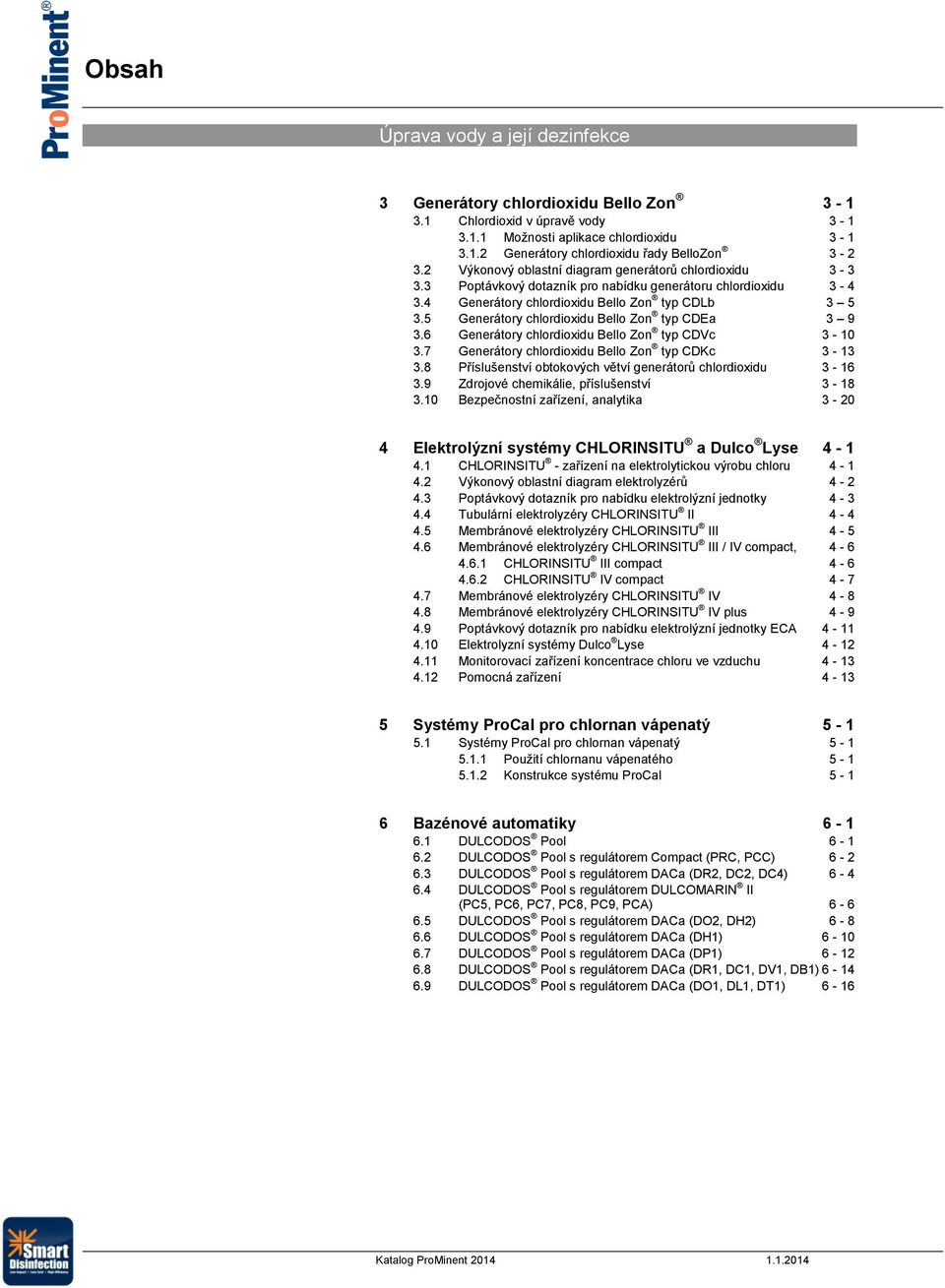

4 Obsah Úprava vody a její dezinfekce 3 Generátory chlordioxidu Bello Zon Chlordioxid v úpravě vody Možnosti aplikace chlordioxidu Generátory chlordioxidu řady BelloZon Výkonový oblastní diagram generátorů chlordioxidu Poptávkový dotazník pro nabídku generátoru chlordioxidu Generátory chlordioxidu Bello Zon typ CDLb Generátory chlordioxidu Bello Zon typ CDEa Generátory chlordioxidu Bello Zon typ CDVc Generátory chlordioxidu Bello Zon typ CDKc Příslušenství obtokových větví generátorů chlordioxidu Zdrojové chemikálie, příslušenství Bezpečnostní zařízení, analytika Elektrolýzní systémy CHLORINSITU a Dulco Lyse CHLORINSITU - zařízení na elektrolytickou výrobu chloru Výkonový oblastní diagram elektrolyzérů Poptávkový dotazník pro nabídku elektrolýzní jednotky Tubulární elektrolyzéry CHLORINSITU II Membránové elektrolyzéry CHLORINSITU III Membránové elektrolyzéry CHLORINSITU III / IV compact, CHLORINSITU III compact CHLORINSITU IV compact Membránové elektrolyzéry CHLORINSITU IV Membránové elektrolyzéry CHLORINSITU IV plus Poptávkový dotazník pro nabídku elektrolýzní jednotky ECA Elektrolyzní systémy Dulco Lyse Monitorovací zařízení koncentrace chloru ve vzduchu Pomocná zařízení Systémy ProCal pro chlornan vápenatý Systémy ProCal pro chlornan vápenatý Použití chlornanu vápenatého Konstrukce systému ProCal Bazénové automatiky DULCODOS Pool DULCODOS Pool s regulátorem Compact (PRC, PCC) DULCODOS Pool s regulátorem DACa (DR2, DC2, DC4) DULCODOS Pool s regulátorem DULCOMARIN II (PC5, PC6, PC7, PC8, PC9, PCA) DULCODOS Pool s regulátorem DACa (DO2, DH2) DULCODOS Pool s regulátorem DACa (DH1) DULCODOS Pool s regulátorem DACa (DP1) DULCODOS Pool s regulátorem DACa (DR1, DC1, DV1, DB1) DULCODOS Pool s regulátorem DACa (DO1, DL1, DT1) 6-16 Katalog ProMinent

5 Obsah Úprava vody a její dezinfekce 7 Membránové technologie Možnosti membránových technologií Ultrafiltrace a možnosti jejího použití Nanofiltrace a možnosti jejího použití Reverzní osmóza a možnosti jejího použití Poptávkové dotazníky Poptávkový dotazník na nabídku ultrafiltrace Poptávkový dotazník na nabídku reverzní osmózy Ultrafiltrační systémy Dulcoclean Systémy reverzní osmózy Dulcosmose Jednotky reverzní osmózy Dulcosmose ecopro Jednotky reverzní osmózy Dulcosmose TW Jednotky reverzní osmózy Dulcosmose BW Jednotky reverzní osmózy Dulcosmose SW Gravitační filtry INTERFILT SK Katalog ProMinent 2014

6 1 UV systémy Dulcodes 1.1 Základní informace o UV dezinfekci Dezinfekce je důležitým stupněm moderní úpravy vody. UV dezinfekce se používá ve stále větším rozsahu, protože je to bezpečný a spolehlivý proces, který nepotřebuje žádné chemikálie. Četné výzkumné projekty a množství bezproblémově provozujících zařízení potvrzují spolehlivost a bezpečnost UV dezinfekce. Při použití UV dezinfekce je upravovaná voda vystavena účinkům ultrafialového záření. Celý proces dezinfekce je z tohoto principu čistě fyzikálním procesem bez použití dezinfekčních chemikálií. Krátkovlnné takzvané UV-C záření s vlnovou délkou nm napadá životně důležitou DNA bakterií přítomných ve vodě. Toto záření iniciuje fotochemickou reakci v DNA a tím ničí dědičné informace v ní obsažené. Bakterie ztrácí svoji schopnost se rozmnožovat a jsou takto likvidovány. Dokonce i paraziti jako Cryptosporidia nebo Giardia známí svojí mimořádnou odolností vůči chemickým desinfekčním látkám, jsou účinně likvidováni. Spuštění fotochemické reakce se využívá i v jiných aplikacích. UV zářením lze likvidovat nežádoucí vázaný chlor ve vodě plaveckých bazénů a dosáhnout tak velkých úspor ve spotřebě přídavné vody. Lze spolehlivě likvidovat nezužitkovaný ozon, chlor nebo chlordioxid ve vodě v potravinářských procesech a ušetřit tím prostředky na pořízení drahých filtrů s aktivním uhlím pro stejný účel. Speciální provedení UV zařízení se speciálními lampami a speciálně konstruovanou radiační komorou je možno využít k redukci TOC (total organic carbon) při procesu výroby ultračisté vody. Výhody UV dezinfekce jsou mnohé, zejména: okamžitá a spolehlivá likvidace bakteriálních kultur bez přidání chemikálií fotochemická redukce nežádoucích látek žádná tvorba THM ani AOX, žádné nežádoucí vedlejší produkty žádný negativní chuťový ani pachový účinek na upravovanou vodu žádné skladování ani dávkování dezinfekčních chemikálií účinnost UV dezinfekce není závislá na ph hodnotě upravované vody netřeba zvláštní reakční nádoby ani odpovídající doby zdržení minimální prostorové požadavky UV technologie nízké investiční a provozní náklady při vysoké provozní spolehlivosti a výkonu Oblasti použití UV dezinfekčních zařízení Velké množství našich UV jednotek bylo dodáno prakticky do celého světa na nejrůznější aplikace jako například: Úprava vody na komunálních úpravnách a úprava vody z vlastních zdrojů pro účely dezinfekce pitné vody Potravinářství a výroba nápojů pro likvidaci bakterií ve vodě potřebné v procesu zpracování potravin pro dezinfekci procesních vod k redukci nezužitkovaného chlordioxidu ve vodě určené do výrobků Farmaceutický a kosmetický průmysl pro účely udržení vysoké mikrobiologické čistoty procesní vody k likvidaci nespotřebovaného ozonu bez použití filtrů s aktivním uhlím Reverzní osmóza pro dezinfekci permeátu Komunální čistírenské systémy pro zlepšení kvality vyčištěné vody na odtoku z čistírny pro zlepšení kvality vyčištěné vody na odtoku z čistírny určené k dalšímu využití Zelinářství pro dezinfekci závlahových vod Vířivé vany a plavecké bazény pro dezinfekci vody ve vířivkách a bazénech pro odbourávání chloraminů z bazénových vod Výroba polovodičů pro redukci TOC a pro udržení vysoké mikrobiologické čistoty procesní vody Katalog ProMinent

7 1 UV systémy Dulcodes UV dezinfekční systémy Dulcodes 1 UV dezinfekční systém Dulcodes v zásadě zahrnuje následující zařízení: radiační komoru vyrobenou z nerezi (DIN ) nebo z UV odolného plastu snadno vyjímatelnou ochrannou trubici radiační lampy. Trubice je vyrobena z vysoce kvalitního křemenného skla. radiační lampy s vysokým radiačním UV výkonem v pásmu 254 nm, který je zárukou vynikajících dezinfekčních účinků vysoce selektivní teplotně stabilní UV senzor s dlouhou životností řídící jednotku UV systému s elektronickým balastem, vše v ovládací skříni Speciální rysy UV systému Dulcodes jsou: rovnoměrné rozložení radiačního výkonu v celém průtočném profilu proudící vody následkem optimalizovaného tvaru radiační komory a tím i zajištění vynikajících dezinfekčních účinků optimalizované proudění turbulentní proudění podél radiačních lamp použití nízkotlakých lamp s dlouhou životností a vysokým výkonem UV-C záření automatický čistící systém ochranné trubice lampy středotlakých jednotek ruční čistící systém ochranné trubice lampy u zařízení řady R a řady S řídící jednotka s množstvím kontrolních a indikačních funkcí zobrazení všech důležitých provozních parametrů a chybových hlášení textovou formou grafické zobrazení intenzity záření (trend) v závislosti na provozní době jak je registrována UV senzorem analogový signál z UV-C senzoru a poruchová signalizace moderní elektronický balast se sběrnicovou technologií k zabezpečení měkkého zážehu lamp a jejich provozu jako záruka vysoké životnosti lamp individuální provozní sledování stavu lamp přímé ovládání uzavíracího ventilu odtoku dezinfikované vody z řídící jednotky a možnost automatizovaného ovládání proplachového ventilu Typy UV lamp v zařízeních Dulcodes Nízkotlaké lampy Standard Nízkotlaké robustní rtuťové lampy s životností zhruba provozních hodin. Provozní teplota lamp je C což limituje možnost jejich použití pouze na aplikace pro vodu o teplotě od 5 do 40 C. Výkon lamp je zhruba 100 W na metr délky oblouku výboje. Nízkotlaké lampy High-Flux Nízkotlaké amalgamové lampy s životností přibližně provozních hodin. Provozní teplota lamp je C což znamená, že je možno je použít na vodu do teploty 70 C. Výkon lamp je zhruba 200 W na metr délky oblouku výboje. Nízkotlaké lampy Opti-Flux Vysoce výkonné nízkotlaké amalgamové lampy s životností zhruba provozních hodin. Provozní teplota lamp je C což znamená, že je možno je použít na vodu do teploty 70 C. Výkon lamp je zhruba 300 W na metr délky oblouku výboje. Středotlaké lampy Powerline Středotlaké rtuťové lampy s životností zhruba až provozních hodin, podle velikosti lampy. Vysoký výkon lamp (až W na metr délky oblouku výboje) umožňuje upravovat velké protékající množství vody. Jejich široké radiační pásmo je předurčuje zejména pro fotochemické procesy. Provozní teplota lamp je C. Středotlaké lampy jsou standardně vybaveny i stíracím mechanickým čistícím zařízením povrchu. Jsou použitelné při úpravě vody s teplotou do 40 C. 1-2 Katalog ProMinent

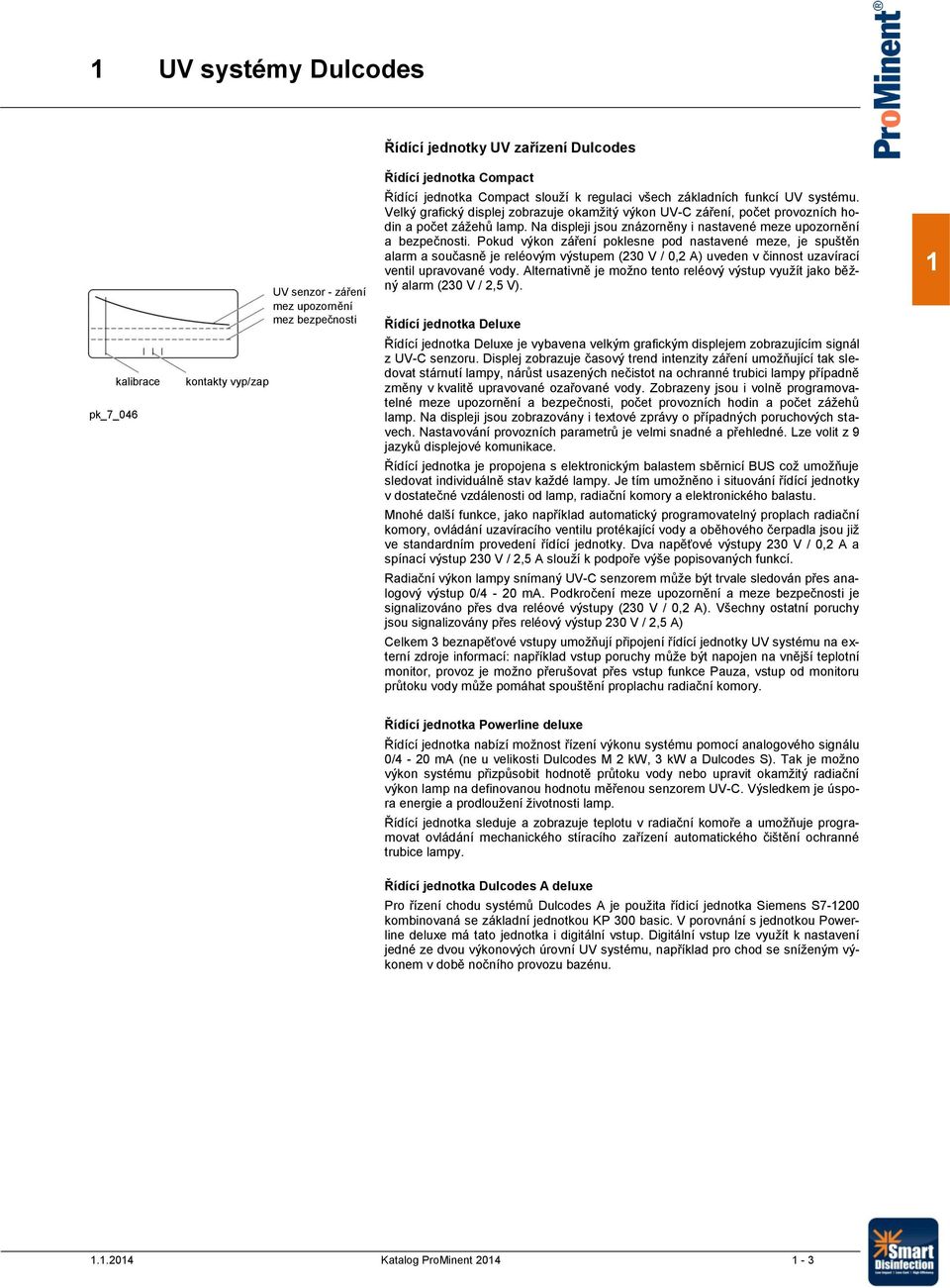

8 1 UV systémy Dulcodes Řídící jednotky UV zařízení Dulcodes pk_7_046 kalibrace kontakty vyp/zap UV senzor - záření mez upozornění mez bezpečnosti Řídící jednotka Compact Řídící jednotka Compact slouží k regulaci všech základních funkcí UV systému. Velký grafický displej zobrazuje okamžitý výkon UV-C záření, počet provozních hodin a počet zážehů lamp. Na displeji jsou znázorněny i nastavené meze upozornění a bezpečnosti. Pokud výkon záření poklesne pod nastavené meze, je spuštěn alarm a současně je reléovým výstupem (230 V / 0,2 A) uveden v činnost uzavírací ventil upravované vody. Alternativně je možno tento reléový výstup využít jako běžný alarm (230 V / 2,5 V). Řídící jednotka Deluxe Řídící jednotka Deluxe je vybavena velkým grafickým displejem zobrazujícím signál z UV-C senzoru. Displej zobrazuje časový trend intenzity záření umožňující tak sledovat stárnutí lampy, nárůst usazených nečistot na ochranné trubici lampy případně změny v kvalitě upravované ozařované vody. Zobrazeny jsou i volně programovatelné meze upozornění a bezpečnosti, počet provozních hodin a počet zážehů lamp. Na displeji jsou zobrazovány i textové zprávy o případných poruchových stavech. Nastavování provozních parametrů je velmi snadné a přehledné. Lze volit z 9 jazyků displejové komunikace. Řídící jednotka je propojena s elektronickým balastem sběrnicí BUS což umožňuje sledovat individuálně stav každé lampy. Je tím umožněno i situování řídící jednotky v dostatečné vzdálenosti od lamp, radiační komory a elektronického balastu. Mnohé další funkce, jako například automatický programovatelný proplach radiační komory, ovládání uzavíracího ventilu protékající vody a oběhového čerpadla jsou již ve standardním provedení řídící jednotky. Dva napěťové výstupy 230 V / 0,2 A a spínací výstup 230 V / 2,5 A slouží k podpoře výše popisovaných funkcí. Radiační výkon lampy snímaný UV-C senzorem může být trvale sledován přes analogový výstup 0/4-20 ma. Podkročení meze upozornění a meze bezpečnosti je signalizováno přes dva reléové výstupy (230 V / 0,2 A). Všechny ostatní poruchy jsou signalizovány přes reléový výstup 230 V / 2,5 A) Celkem 3 beznapěťové vstupy umožňují připojení řídící jednotky UV systému na externí zdroje informací: například vstup poruchy může být napojen na vnější teplotní monitor, provoz je možno přerušovat přes vstup funkce Pauza, vstup od monitoru průtoku vody může pomáhat spouštění proplachu radiační komory. 1 Řídící jednotka Powerline deluxe Řídící jednotka nabízí možnost řízení výkonu systému pomocí analogového signálu 0/4-20 ma (ne u velikosti Dulcodes M 2 kw, 3 kw a Dulcodes S). Tak je možno výkon systému přizpůsobit hodnotě průtoku vody nebo upravit okamžitý radiační výkon lamp na definovanou hodnotu měřenou senzorem UV-C. Výsledkem je úspora energie a prodloužení životnosti lamp. Řídící jednotka sleduje a zobrazuje teplotu v radiační komoře a umožňuje programovat ovládání mechanického stíracího zařízení automatického čištění ochranné trubice lampy. Řídící jednotka Dulcodes A deluxe Pro řízení chodu systémů Dulcodes A je použita řídicí jednotka Siemens S kombinovaná se základní jednotkou KP 300 basic. V porovnání s jednotkou Powerline deluxe má tato jednotka i digitální vstup. Digitální vstup lze využít k nastavení jedné ze dvou výkonových úrovní UV systému, například pro chod se sníženým výkonem v době nočního provozu bazénu Katalog ProMinent

9 (400 J/m 2, UV prostupnost 98 %/cm, u typu D 80%/cm) 1 UV systémy Dulcodes 1.2 Výkonová oblast UV zařízení Dulcodes ProMinent nabízí široký rozsah UV systémů pro nejrůznější aplikace. Následující tabulka zobrazuje oblasti použití našich standardně dodávaných typů UV systémů: 1 Průtok vody (m 3 /h) 1000 Typ P kompakt Typ D thin film Typ K plast.prov. Typ S bazény Typ A středotlaké Typ Z certifikace Typ R ruční stír. Typ W standard Typ M středotlaké Upravovaná voda pitná průmyslová bazénová odpadní mořská P_PMA_DS_0026_SW Nabízíme veškerou podporu vedoucí k bezpečné instalaci UV dezinfekčních systémů Dulcodes formou: posouzení místa budoucí instalace vlastním odborným a zkušeným personálem stanovení parametrů pro optimální návrh UV systému návrh systému a projekční podpora výroba, dodávka a zprovoznění nainstalovaného UV systému, pravidelnou servisní údržbu vyškolenými vlastními techniky 1-4 Katalog ProMinent

10 1 UV systémy Dulcodes Doporučení pro výběr a návrh UV systému Systém musí být vždy navržen na největší průtok vody. Systém musí být vždy navržen na nejhorší očekávanou hodnotu prostupnosti vody pro UV záření (UV transmisi) Odběrový vzorkovací kohout musí být instalován, a to z důvodu provádění mikrobiologických testů, před a za UV systém. Před UV systém je třeba z důvodů provádění údržby instalovat manuálně ovládaný uzavírací ventil. Pro systémy dezinfekce pitné a potravinářské vody musí být na odtoku z UV zařízení instalována elektricky ovládaná uzavírací armatura, která automaticky uzavírá v případě výpadku napájení UV systému. Pro systémy dezinfekce užitkových vod je zpravidla postačující instalace manuálně ovládaného ventilu na výtlaku za účelem možnosti provádění oprav a údržby. Pro systémy dezinfekce pitné a potravinářské vody musí být na odtoku z UV zařízení instalován automaticky ovládaný odpadový ventil. Při situování UV systému v místě instalace je třeba dbát na dostatečný prostor pro výměnu (vysunutí) UV lamp. Moderní elektronické předřadníky dovolují pouze omezenou délku kabelů mezi balastní jednotkou a lampami, proto musí být předřadník instalován poblíž radiační komory. Naopak řídící jednotka může být instalována i v místnosti obsluhy. Vždy je však třeba dodržovat maximální délku kabeláže udanou výrobcem UV zařízení uzavírací ventil 2 kohouty pro odběr vzorkové vody 3 proplachovací ventil 4 uzavírací ventil 5 řídící jednotka / balastní elektronika 6 radiační komora pk_7_059 Schéma typické instalace UV dezinfekčního systému Pro návrh UV systému je třeba těchto základních údajů: účel použití UV systému maximální hodnota průtoku upravované vody minimální hodnota UV prostupnosti vody Hodnota UV prostupnosti vody (UV transmise) musí být stanovena laboratorním měřením absorpce záření o vlnové délce 254 nm. Pouze kompletní rozbor vody je podkladem pro závěry o provozních podmínkách UV systému. Poptávkový dotazník na následující straně nám poskytne základní podklady pro návrh UV zařízení pro vaši aplikaci Katalog ProMinent

11 1 UV systémy Dulcodes 1.3 Poptávkový dotazník pro nabídku UV systému Použití UV zařízení: pro dezinfekci pitné vody 1 vody pro výrobu potravin a nápojů, kosmetiky, léků užitkové vody odpadní vody vody mořské nebo brakické pro fotochemickou redukci ppm ozonu ppm chlordioxidu ppm chloru ppm chloraminů Upravovaná voda: Maximální průtok vody m 3 /h Minimální průtok vody m 3 /h Minimální UV prostupnost při 254 nm %/1cm %/10cm SAC 254 nm Zákal FTU NTU Obsah nerozpuštěných látek mg/l Kvalita vody je: konstantní proměnlivá Celková tvrdost mmol/l dh Karbonátová tvrdost mmol/l dh Chloridy Mangan Železo mg/l mg/l mg/l Teplota vody C Další požadavky a upřesnění: 1-6 Katalog ProMinent

12 1 UV systémy Dulcodes 1.4 Dulcodes P - UV dezinfekční zařízení Zařízení typu Dulcodes P se používá k dezinfekci pitné a procesní vody a je možno jej použít, dle zvolené expoziční dávky a prostupnosti vody, na průtoky do 4 m 3 /h. Charakteristika průtok do 4 m 3 /h (dle kvality vody) řídící jednotka se spínacím výstupem pro připojení ovládání uzavíracího ventilu nebo poruchové signalizace kalibrovaný vysoce kvalitní UV-C senzor grafický displej se zobrazením průběhu UV signálu, celkového počtu pracovních hodin a počtu zážehu lamp standardní nízkotlaké lampy se životností provozních hodin radiační komora vyrobena z nerezi třídy řídící i balastní jednotka v kompaktní plastové skříňce 1 pk_7_045 Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda Technická data: maximální výkon příkon délka požadovaný průměr hmotnost jmenovitý průtok lampy zařízení radiační prostor pro radiační prázdná / rozměr typ komory výměnu lampy komory provozní přípojky Dulcodes P (m 3 /h) (W) (W) (mm) (mm) (mm) (přibl. kg) 16P 1,5 * / 10 G ¾ 45P 3,8 * / 20 G 1¼ * pro 98 %/cm transmise UV vodou, 400 J/m 2 Typ lampy: nízkotlaké lampy Standard (viz str. 1-2) Řídící jednotka: provedení Compact (viz str. 1-3) Povolený pracovní tlak: 10 bar Povolená teplota okolí: 5-45 C Povolená teplota vody: 5-40 C Náhradní díly pro UV zařízení Dulcodes P dílec UV lampa High-Flux 16 W UV lampa High-Flux 45 W O-kroužek pro uchycení lampy v ochranné trubici ochranná trubice lampy pro 16 P ochranná trubice lampy pro 45 P O-kroužek pro uchycení ochranné trubice do víka UVC sonda P/D/W/R/ G ¾ (pro dodávky po 09/2006) O-kroužek UVC senzoru kabel UVC senzoru (2 m) (pro dodávky po 09/2006) závitová zátka G¼ O-kroužek závitové zátky G¼ Katalog ProMinent

13 1 UV systémy Dulcodes 1.5 Dulcodes D - UV zařízení pro vody s vyšším zákalem 1 UV systémy řady Dulcodes D osazené lampami typu High-Flux se používají pro dezinfekci vod obsahujících velké množství nerozpuštěných látek, vod zbarvených či vody odpadní. Zařízení jsou určena pro průtoky do 33 m 3 /h. pk_7_050 Charakteristika průtok do 33 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) systém je tvořen jednou nebo více radiačními komorami řazenými za sebou, každá se svojí vlastní lampou, takže voda protéká postupně komorami podél radiačních trubic vysoce účinné nízkotlaké lampy typu High-Flux vyrobené speciální amalgamovou technologií, se zvýšeným výkonem UV, neovlivněné teplotou kapaliny životnost lamp přibližně provozních hodin balastní elektronika se sběrnicí BUS pro individuální sledování každé lampy nastavitelný proud lamp a tím šetrný startovací proces při nájezdu, přesné nastavení optimálního proudu lampy dlouhodobě stabilní UV-C senzor pro sledování úrovně dezinfekce a prostupnosti vody (Faktor prostupnosti vody pro UV záření), kalibrován ve výrobě grafický displej se zobrazením průběhu UV signálu sledování celkového počtu pracovních hodin, zanášení ochranných trubic lamp a změny kvality vody programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora vyrobena z nerezi třídy skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná jako příslušenství na objednávku se dodává čistící systém obsahující zásobník kyseliny, oběhové čerpadlo, ventily a potrubní propojení pro rychlé chemické vyčištění radiační komory a povrchu ochranných trubic lamp Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda Katalog ProMinent

14 1 UV systémy Dulcodes Technická data: maximální výkon příkon délka požadovaný průměr hmotnost jmenovitý průtok lamp zařízení radiační prostor pro radiační prázdná / rozměr typ komory výměnu lampy komory provozní přípojky Dulcodes D (m 3 /h) (W) (W) (mm) (mm) (mm) (přibl. kg) 1x45D** 2,0 * 1x / 15 G 1 1x130D 4,6 * 1x / 15 G 1 1x230D 8,2 * 1x / 25 DN 65 2x230D 16,0 * 2x / 50 DN 65 3x230D 25,0 * 3x / 75 DN 65 4x230D 33,0 * 4x / 100 DN 65 1 * pro 80 %/cm transmise UV vodou, 400 J/m 2 Typ lampy: nízkotlaké lampy Standard pro jednotku 1x45D nízkotlaké lampy High-Flux pro jednotky 1x130D - 4x230D (viz str. 1-2) Řídící jednotka: provedení Compact pro jednotku 1x45D (str. 1-3) provedení Deluxe pro jednotky 1x130D - 4x230D (str. 1-3) Povolený pracovní tlak: 10 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-70 C ** 5-40 C Náhradní díly pro UV zařízení Dulcodes D dílec UV lampa 45 W UV lampa High-Flux 130 W UV lampa High-Flux 230 W ochranná trubice lampy pro typ 45 D a 130 D ochranná trubice lampy pro 1-6x230D O-kroužek pro uchycení ochranné trubice do víka UVC sonda P/D/W/R/ G ¾ (pro dodávky po 09/2006) O-kroužek pro uchycení UV-C senzoru kabel senzoru, délka 5 m (pro dodávky po 09/2006) závitová zátka G ¼ O-kroužek závitové zátky G ¼ náhradní vložka filtru ventilátoru řídící jednotky (objednat 2 kusy, pro vstup a výstup) montážní klíč pro výměnu lamp Katalog ProMinent

15 1 UV systémy Dulcodes 1.6 Dulcodes K - UV zařízení s radiační komorou z PE-HD 1 pk_7_051 Zařízení typu Dulcodes K se používá pro dezinfekci slaných vod (mořská, termální). Radiační komora těchto zařízení je vyrobena z vysoce odolného plastu a speciální metoda svařování při její výrobě je zárukou tlakové odolnosti komory do tlaku až 4 bary. Tato zařízení jsou konstruována pro výkony do 250 m 3 /h Charakteristika průtok do 250 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) vysoce účinné nízkotlaké lampy typu High-Flux (130 W) nebo Opti-Flux (290 W) vyrobené speciální amalgamovou technologií, se zvýšeným výkonem UV, neovlivněné teplotou kapaliny životnost lamp přibližně provozních hodin balastní elektronika se sběrnicí BUS pro individuální sledování každé lampy nastavitelný proud lamp a tím šetrný startovací proces při nájezdu, přesné nastavení optimálního proudu lampy dlouhodobě stabilní PTFE UV-C senzor pro sledování úrovně dezinfekce a prostupnosti vody (pro UV záření), provedení odolné působení mořské vody grafický displej se zobrazením průběhu UV signálu sledování celkového počtu pracovních hodin, zanášení ochranných trubic lamp a změny kvality vody programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora vyrobena z UV-stabilizovaného PE-HD skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda - Technická data: maximální výkon příkon délka požadovaný průměr jmenovitý průtok lamp zařízení radiační prostor pro radiační rozměr typ komory výměnu lampy komory přípojky Dulcodes K (m 3 /h) (W) (W) (mm) (mm) (mm) 1x130K 8,7 * 1x DN 50 1x290K 26,6 * 1x DN 80 2x290K 93,5 * 2x DN 125 3x290K 192,7 * 3x DN 200 4x290K 250,0 * 4x DN 200 * pro 98 %/cm transmise UV vodou, 400 J/m 2 Typ lampy: nízkotlaké lampy High-Flux 130W nízkotlaké lampy Opti-Flux 290W (viz str. 1-2) Řídící jednotka: provedení Deluxe (viz str. 1-3) Povolený pracovní tlak: 4 bary Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-30 C Náhradní díly pro UV zařízení Dulcodes K dílec UV lampa High-Flux 130 W UV lampa Opti-Flux 290 W ochranná trubice lampy pro Dulcodes K, 130K ochranná trubice lampy pro Dulcodes K, pro 290K a 290W O-kroužek pro uchycení ochranné trubice do víka UVC-K senzor z červené mosazi (pro dodávky do 10/2011) UVC-K senzor z červené mosazi (pro dodávky po 11/2011) O-kroužek pro uchycení UVC-K senzoru, červená mosaz O-kroužek pro uchycení UVC-K senzoru, PTFE náhradní vložka filtru ventilátoru řídící jednotky (objednat 2 kusy, pro vstup a výstup) 1-10 Katalog ProMinent

16 1 UV systémy Dulcodes 1.7 Dulcodes S - UV zařízení pro eliminaci chloraminů v bazénech Zařízení typu Dulcodes S jsou vhodná pro fotochemický rozklad vázaného chloru (chloraminů) ve vodě plaveckých bazénů. Speciální středotlaké lampy vyzařují intenzivní polychromatické UV záření, které má schopnost redukovat zapáchající a oči dráždící sloučeniny ve vodě. Výsledkem je výborná kvalita vody, zdravé a příjemné koupání. 1 P_PMA_DS_0018_SW1 Charakteristika průtok do 569 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) mimořádně kompaktní průtočný systém s nízkými prostorovými požadavky snadná instalace díky minimální potřebě pracnosti, rychlé přemontování nejvyšší míra přizpůsobitelnosti existující prostorové situaci díky možnosti montáže v jakékoliv poloze lze instalovat do plastových potrubních systémů, neboť z radiační komory neprosvítá UV záření neuvěřitelně snadná údržba: veškeré práce spojené s údržbou lze provádět rychle a z jednoho místa středotlaké lampy typu Powerline S s jednotkovým výkonem do 3 kw na metr délky oblouku výboje vysoký pracovní tlak par a tím i vysoká pracovní teplota C, tudíž široké emisní spektrum záření životnost lamp přibližně provozních hodin dlouhodobě stabilní UV-C senzor pro sledování úrovně výkonu lampy a prostupnosti vody (faktor prostupnosti vody pro UV záření) integrovaná teplotní sonda pro sledování teploty vody uvnitř radiační komory velký grafický displej pro sledování signálu senzoru a trendové křivky manuální regulace pro optimální nastavení výkonu zařízení podle stavu instalace a bazénu (ne pro Dulcodes 1x0,65S a pro 1x1S) automatická regulace UV zařízení od hodnoty koncentrace chloraminů, např. prostřednictvím regulátoru DULCOMARIN II volitelně: manuální nebo automatické stírání nečistot z povrchu ochranné trubice lampy. Snadná dodatečná instalace stíracího systému. radiační komora vyrobena z nerezi třídy skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná rovnoměrné rozložení radiačního výkonu na průtočný profil díky optimalizovanému hydraulickému řešení tělesa UV zařízení Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda Katalog ProMinent

17 1 UV systémy Dulcodes Technická data: 1 maximální výkon příkon délka požadovaný minimální hmotnost jmenovitý průtok lampy zařízení radiační prostor pro vzdálenost prázdná / rozměr typ komory výměnu lampy od stěny provozní přípojky Dulcodes S (m 3 /h) (kw) (kw) (mm) (mm) (mm) (přibl. kg) (mm) 1 x 0,65S 20,0* 0,65 0, /31 65/80 1 x 1S 58,0* 1,00 1, /47 100/125 1 x 2S 102,0* 2,00 2, /65 125/150 1 x 3S 205,0* 3,00 3, / /250 2 x 2S 278,0* 4,00 4, / /250 2 x 3S 379,0* 6,00 6, / /250 3 x 3S 569,0* 9,00 9, / /300 * pro 98 %/cm transmise UV vodou, 600 J/m 2 Typy lamp: středotlaké lampy Powerline S (viz str. 1-2) Řídící jednotka: provedení Powerline S Comfort (viz str. 1-3) Povolený pracovní tlak: 6 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-40 C Náhradní díly pro UV zařízení Dulcodes S dílec UV lampa Powerline 0,6 / 1 kw UV lampa Powerline 2 kw UV lampa Powerline 3 kw ochranná trubice lampy pro Dulcodes 1A a pro 0,6 S ochranná trubice lampy pro Dulcodes 1 S ochranná trubice lampy pro Dulcodes 2 S ochranná trubice lampy pro Dulcodes 3 S element stírače (objednat 2 ks pro 1 lampu) sada ND pro motorový stěrač pro UV S 1x3 kw sada ND pro motorový stěrač pro UV S 2x2 kw a pro 2x3 kw sada ND pro motorový stěrač pro UV S 3x3 kw O-kroužek pro uchycení ochranné trubice lampy do víka UV-C senzor M O-kroužek pro UV-C senzor kabel senzoru, délka 5 m (pro dodávky po 09/2006) náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) 1-12 Katalog ProMinent

18 1 UV systémy Dulcodes 1.8 Dulcodes A - UV zařízení se středotlakými lampami Zařízení typu Dulcodes A jsou ideálně vhodná pro fotochemický rozklad vázaného chloru (chloraminů) a ozonu ve vodě plaveckých bazénů. Mikroorganizmy odolávající působení chloru, zejména rodu cryptosporidia, jsou spolehlivě usmrcovány. Speciální středotlaké lampy vyzařují intenzivní polychromatické UV záření, které má schopnost redukovat zapáchající a oči dráždící sloučeniny ve vodě. Výsledkem je výborná kvalita vody, zdravé a příjemné koupání. 1 P_PMA_DS_0018_SW1a Charakteristika průtok do 739 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) mimořádně kompaktní průtočný systém s nízkými prostorovými požadavky snadná instalace díky minimální potřebě pracnosti, rychlé přemontování nejvyšší míra přizpůsobitelnosti existující prostorové situaci díky možnosti montáže v jakékoliv poloze středotlaké lampy typu Powerline A s jednotkovým výkonem do 3 kw na metr délky oblouku výboje lze instalovat do plastových potrubních systémů, neboť z radiační komory neprosvítá UV záření neuvěřitelně snadná údržba: veškeré práce spojené s údržbou lze provádět rychle a z jednoho místa životnost lamp přibližně provozních hodin dlouhodobě stabilní UV-C senzor pro sledování úrovně výkonu lampy, zanášení povrchu ochranné trubice a prostupnosti vody pro UV záření) integrovaná teplotní sonda pro sledování teploty vody uvnitř radiační komory velký grafický displej pro sledování signálu senzoru a trendové křivky možnost ovládání výkonu UV systému externím analogovým signálem 0/4-20 ma v odpovědi na měnící se provozní podmínky jako např. změna průtoku vody automatické nastavení výkonu lampy dle zvolené hodnoty signálu z UV-C senzoru šetří energii a prodlužuje životnost lamp programovatelná řídící jednotka (Dulcodes A deluxe) automatické čištění povrchu ochranné trubice lampy motorickým mechanickým stěračem automatická regulace UV zařízení od hodnoty koncentrace chloraminů, např. prostřednictvím regulátoru DULCOMARIN II. Zvýšení výkonu na nastavenou hodnotu přes digitální vstup. radiační komora vyrobena z nerezi třídy skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná rovnoměrné rozložení radiačního výkonu na průtočný profil díky optimalizovanému hydraulickému řešení tělesa UV zařízení Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda Katalog ProMinent

19 1 UV systémy Dulcodes Technická data: 1 maximální výkon příkon délka požadovaný minimální hmotnost jmenovitý průtok lampy zařízení radiační prostor pro vzdálenost prázdná / rozměr typ komory výměnu lampy od stěny provozní přípojky Dulcodes A (m 3 /h) (kw) (kw) (mm) (mm) (mm) (přibl. kg) (mm) 1 x 1A 66,0*/76,0** 1,00 1, /47 DN x 2A 116,0*/133,0** 2,00 2, /65 DN x 3A 232,0*/266,0** 3,00 3, /118 DN x 2A 309,0*/362,0** 4,00 4, /166 DN x 3A 464,0*/493,0** 6,00 6, /166 DN x 3A 696,0*/739,0** 9,00 9, /166 DN 300 * pro 98 %/cm transmise UV vodou, radiační dávka 600 J/m 2 (pro rozklad vázaného chloru) ** pro 98 %/cm transmise UV vodou, 400 J/m 2 Typy lamp: středotlaké lampy Powerline A (viz str. 1-2) Povolený pracovní tlak: 10 bar (pro typy 1x1A 1x3A) 7 bar (pro typy 2x2A 3x3A) Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-40 C Náhradní díly pro UV zařízení Dulcodes A dílec UV lampa Powerline 1 kw UV lampa Powerline 2 kw UV lampa Powerline 3 kw ochranná trubice lampy pro Dulcodes 1 A a 0.6 S ochranná trubice lampy pro Dulcodes 2 A ochranná trubice lampy pro Dulcodes 3 A element stírače (objednat 2 ks pro 1 lampu) sada ND pro motorový stěrač pro UV A 1x3 kw sada ND pro motorový stěrač pro UV A 2x2 kw a pro 2x3 kw sada ND pro motorový stěrač pro UV A 3x3 kw O-kroužek pro uchycení ochranné trubice lampy do víka UV-C senzor M-1, 4 20 ma O-kroužek pro UV-C senzor náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) 1-14 Katalog ProMinent

20 1 UV systémy Dulcodes 1.9 Dulcodes Z - UV zařízení s certifikací DVGW Zařízení typu Dulcodes Z se používají pro dezinfekci pitné a užitkové vody a jsou konstruována pro výkony od 2 do 230 m 3 /h (roli hraje kvalita vody). Všechny systémy Dulcodes Z jsou certifikovány institucí DVGW a splňují požadavky směrnice pro zkoušky W 294 vydané institucí DVGW. Tato směrnice vyžaduje rozsáhlá bio-dozimetrická měření k prokázání spolehlivého účinku UV dezinfekce. 1 pk_7_025 Charakteristika průtok do 230 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) vysoce účinné nízkotlaké lampy typu Opti-Flux vyrobené speciální amalgamovou technologií, se zvýšeným výkonem UV, neovlivněné teplotou kapaliny životnost lamp provozních hodin nízké náklady na údržbu a delší životnost lamp v důsledku vyššího výkonu lamp balastní elektronika se sběrnicí BUS pro individuální sledování každé lampy nastavitelný proud lamp a tím šetrný startovací proces při nájezdu, přesné nastavení optimálního proudu lampy certifikovaný UV-C senzor (dle DVGW) pro sledování úrovně dezinfekce a prostupnosti vody funkce pro kalibraci senzoru dle předpisů DVGW grafický displej se zobrazením průběhu UV signálu senzoru a pro provozní textové zprávy sledování celkového počtu pracovních hodin, zanášení ochranných trubic lamp a změny kvality vody programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora s vysoce leštěným povrchem vyrobena z nerezi třídy radiační komora hydraulicky optimalizována počítačovou simulací proudění skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda Technická data: maximální výkon příkon délka požadovaný průměr hmotnost jmenovitý průtok lamp zařízení radiační prostor pro radiační prázdná / rozměr typ komory výměnu lampy komory provozní přípojky Dulcodes Z (m 3 /h) (W) (W) (mm) (mm) (mm) (přibl. kg) 75Z*** 4,5 * 1x / 27 G 1¼ 200Z 10,0 * 1x / 30 DN Z 20,0 * 1x / 47 DN 80 2x300Z 60,0 * 2x / 97 DN 100 3x300Z 110,0 * 3x / 97 DN 150 4x300Z 165,0 * 4x / 143 DN 150 5x300Z 230,0 * 5x / 144 DN 200 7x300Z 230,0 ** 7x / 201 DN 200 * pro 98 %/cm transmise UV vodou, 400 J/m 2 ** pro 94 %/cm transmise UV vodou, 400 J/m 2 Typ lampy: Řídící jednotka: Povolený pracovní tlak: nízkotlaké lampy Standard pro jednotku 75Z nízkotlaké lampy Opti-Flux pro jednotky 200Z - 7x300Z provedení Deluxe se signálem UV-C senzoru ve W/m 2 kalibrovatelným pomocí radiometru (viz strana 1-26) 10 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-70 C ***5-30 C Katalog ProMinent

21 1 UV systémy Dulcodes Náhradní díly pro UV zařízení Dulcodes Z 1 dílec UV lampa 75 W UV lampa Opti-Flux 200 W UV lampa Opti-Flux 300 W ochranná trubice lampy pro typ 75W a 75Z ochranná trubice lampy pro typ 200Z ochranná trubice lampy pro typ 1-7x300Z, Dulcodes R O-kroužek pro uchycení ochranné trubice do víka UV-C senzor dle DVGW okénko UV-C senzoru G 1x20 pro Dulcodes 75, 200, 2x300 Z okénko UV-C senzoru G 1x30 pro Dulcodes 300, 3x300 Z okénko UV-C senzoru G 1x47,5 pro Dulcodes 4-7x300 Z O-kroužek pro okénko UV-C senzoru kabel lampy, délka 3,5 m kabel lampy, délka 7,5 m kabel senzoru, délka 5 m (pro dodávky po 09/2006) prodlužovací kabel senzoru, délka 5 m závitová zátka G ¼ O-kroužek závitové zátky G ¼ náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) 1-16 Katalog ProMinent

22 1 UV systémy Dulcodes 1.10 Dulcodes R - UV zařízení se stíráním trubic Zařízení typu Dulcodes R jsou určena pro dezinfekci pitné vody, servisních vod jakož i k fotochemické likvidaci chloraminů ve vodě v plaveckých bazénech, zejména tam, kde je předpoklad, že na ochranné trubici lampy se budou za provozu vytvářet úsady. Tyto úsady lze snadno odstraňovat pomocí stíracího mechanizmu, za plného provozního tlaku a za plného provozu zařízení. Stírací mechanizmus lze ovládat manuálně nebo v nastavených intervalech automaticky elektromotorem. S použitím minimálního počtu vysoce výkonných UV lamp Opti-Flux o výkonu 300 W je možno dosáhnou vysokých průtoků upravované vody. Tyto lampy vynikají svojí mimořádně dlouhou životností přibližně provozních hodin a proto, v porovnání s běžnými UV zařízeními, přináší i nemalé úspory provozních nákladů. 1 Charakteristika průtoky do 274 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) samo stavitelné elementy stíracího zařízení vyrobené z PTFE vhodného pro použití v potravinářství čištění povrchu trubic je možno provádět bez přerušení provozu: ruční nebo motorický stěrač je snadno ovladatelný i za podmínek plného provozního tlaku vody. Díky samoostřící schopnosti stíracích elementů je i jejich životnost velmi vysoká. vysoce účinné nízkotlaké lampy typu Opti-Flux vyrobené speciální amalgamovou technologií, se zvýšeným výkonem UV, neovlivněné teplotou kapaliny životnost lamp až provozních hodin vyšší výkony s nižším počtem lamp: jednotkový výkon lampy 300 W umožňuje vyšší průtok vody na jednu lampu, delší mezi servisní periody, nižší provozní náklady balastní elektronika se sběrnicí BUS pro individuální sledování každé lampy měnitelná hodnota proudu lampy a tím jemný zážeh a přesné nastavení optima provozu lampy kalibrovaný UV-C senzor pro sledování úrovně dezinfekce a prostupnosti vody (faktor prostupnosti vody pro UV záření) grafický displej se zobrazením průběhu UV signálu senzoru programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora vyrobena z nerezi , optimalizovaný hydraulický profil skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda - - Technická data: maximální výkon příkon délka požadovaný průměr hmotnost jmenovitý průtok lamp zařízení radiační prostor pro radiační prázdná / rozměr typ komory výměnu lampy komory provozní přípojky Dulcodes Z (m 3 /h) (W) (W) (mm) (mm) (mm) (přibl. kg) 1x300R 30,0 * / 67 DN 80 2x300R 95,0 * 2x / 134 DN 150 3x300R 179,0 * 3x / 182 DN 200 4x300R 274,0 * 4x / 253 DN 250 * pro 98 %/cm transmise UV vodou, 400 J/m 2 Typ lampy: nízkotlaké lampy Opti-Flux (viz str. 1-2) Řídicí jednotka: provedení Deluxe (viz str. 1-3) Povolený pracovní tlak: 10 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-70 C Katalog ProMinent

23 1 UV systémy Dulcodes Náhradní díly pro UV zařízení Dulcodes R 1 dílec UV lampa Opti-Flux 300 W ochranná trubice lampy pro typ Dulcodes 1 7x300 Z, Dulcodes R O-kroužek pro uchycení ochranné trubice do víka stírací element (jsou potřeba 2 ks pro jednu lampu) UV-C senzor P/D/W/R kabel lampy, délka 3,5 m kabel lampy, délka 7,5 m kabel senzoru, délka 5 m prodlužovací kabel senzoru, délka 5 m (pro dodávky po 09/2006) O-kroužek závitové zátky G ¼ náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) 1-18 Katalog ProMinent

24 1 UV systémy Dulcodes 1.11 Dulcodes W - UV zařízení Zařízení typu Dulcodes W pracující s lampami typu High-Flux se používá k dezinfekci různých typů vod a je možno jej použít, dle zvolené expoziční dávky, na průtoky do 600 m 3 /h vody. 1 pk_7_025 Charakteristika průtok do 600 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) vysoce účinné nízkotlaké lampy typu High-Flux vyrobené speciální amalgamovou technologií, se zvýšeným výkonem UV, neovlivněné teplotou kapaliny životnost lamp přibližně provozních hodin balastní elektronika se sběrnicí BUS pro individuální sledování každé lampy nastavitelný proud lamp a tím šetrný zážeh lamp při nájezdu, přesné nastavení optimálního proudu lampy dlouhodobě stabilní UV-C senzor pro sledování úrovně dezinfekce a prostupnosti vody (faktor prostupnosti vody pro UV záření) grafický displej se zobrazením průběhu UV signálu senzoru sledování celkového počtu pracovních hodin, zanášení ochranných trubic lamp a změny kvality vody programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora vyrobena z nerezi třídy skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda - - Technická data: maximální výkon příkon délka požadovaný průměr hmotnost jmenovitý průtok lamp zařízení radiační prostor pro radiační prázdná / rozměr typ komory výměnu lampy komory provozní přípojky Dulcodes W (m 3 /h) (W) (W) (mm) (mm) (mm) (přibl. kg) 1 x 75W** 5,7* / 27 G 1¼ 1 x 80W** 5,4* / 14 G 1¼ 1 x 130W 8,7* / 20 G 2 1 x 230W 20,0* / 46 DN 65 2 x 230W 64,0* 2x / 96 DN x 230W 117,0* 3x / 138 DN x 230W 184,0* 4x / 150 DN x 230W 228,0* 5x / 190 DN x 230W 273,0* 6x / 200 DN x 230W 369,0* 7x / 310 DN x 230W 418,0* 8x / 310 DN x 230W 467,0* 9x / 320 DN x 230W 514,0* 10x / 320 DN x 230W 561,0* 11x / 320 DN x 230W 600,0* 12x / 320 DN 250 * pro 98 %/cm transmisi UV vodou, 400 J/m 2 Typy lamp: nízkotlaké lampy High-Flux (viz str. 1-2) Řídící jednotka: provedení Deluxe (viz str. 1-3) Povolený pracovní tlak: 10 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-70 C **5-30 C Katalog ProMinent

25 1 UV systémy Dulcodes Náhradní díly pro UV zařízení Dulcodes W 1 dílec UV lampa High-Flux 75 W UV lampa High-Flux 80 W UV lampa High-Flux 130 W UV lampa High-Flux 230 W ochranná trubice lampy pro typ 75W a 75Z ochranná trubice lampy pro typ 80W ochranná trubice lampy pro typ 45P, 45D, 130D a 130W ochranná trubice lampy pro typ 1-6x230D, 230W ochranná trubice lampy pro typ 2-5x230W ochranná trubice lampy pro typ 290K a 290W O-kroužek pro uchycení ochranné trubice do víka UV-C senzor P/D/W/R G¾ pro zařízení od září O-kroužek pro UV-C senzor závitová zátka G ¼ O-kroužek závitové zátky G ¼ náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) montážní klíč pro výměnu lamp Katalog ProMinent

26 1 UV systémy Dulcodes 1.12 Dulcodes M - UV zařízení se středotlakými lampami Powerline Zařízení typu Dulcodes M se středotlakými lampami Powerline se používá k dezinfekci velkého množství protékající vody až do 800 m 3 /h. Speciální lampy činí tyto systémy mimořádně vhodné pro fotochemickou redukci chloraminů v bazénové vodě, pro redukci nezužitkovaného chlordioxidu v nápojovém a potravinářském průmyslu, k redukci chloru nebo ozonu ve výrobě pitné vody. 1 pk_7_051_v2 Charakteristika průtok do 800 m 3 /h (dle kvality vody, její prostupnosti pro UV záření) středotlaké lampy typu Powerline s tlakem rtuťových par nad 1 bar, s jednotkovým výkonem do 10 kw na metr délky oblouku výboje vysoký pracovní tlak par a tím i vysoká pracovní teplota C, tudíž široké emisní spektrum záření mimořádně vhodné pro fotochemickou redukci chloraminů v bazénové vodě, pro redukci nezužitkovaného chlordioxidu v nápojovém a potravinářském průmyslu, k redukci chloru nebo ozonu ve výrobě pitné vody díky právě širokému emisnímu spektru životnost lamp přibližně provozních hodin balastní elektronika se sběrnicí BUS pro individuální sledování lampy nastavitelný proud lamp a tím šetrný zážeh lamp při nájezdu, přesné nastavení optimálního proudu lampy dlouhodobě stabilní UVC senzor pro sledování úrovně dezinfekce a prostupnosti vody (faktor prostupnosti vody pro UV záření) grafický displej se zobrazením průběhu UV signálu senzoru sledování celkového počtu pracovních hodin, zanášení ochranných trubic lamp a změny kvality vody možnost ovládání výkonu UV systému externím analogovým signálem 0/4-20 ma v odpovědi na měnící se provozní podmínky jako např. změna průtoku vody (pro velikosti od Dulcodes 4ML) automatické nastavení výkonu lampy dle zvolené hodnoty signálu z UVC senzoru šetří energii a prodlužuje životnost lamp (pro velikosti od Dulcodes 4ML) automatické čištění povrchu ochranné trubice lampy mechanickým stěračem programovatelná řídící jednotka, např. režim proplachu, poruchové signalizace případně uzavření průtoku radiační komora vyrobena z nerezi třídy skříňka řídící jednotky vyrobena z ocelového plechu, lakovaná Použití: pitná voda užitková voda bazénová voda odpadní voda mořská a slaná voda - - Technická data: maximální výkon příkon délka požadovaný průměr jmenovitý průtok lampy zařízení radiační prostor pro radiační hmotnost rozměr typ komory výměnu lampy komory přípojky Dulcodes M (m 3 /h) (kw) (kw) (mm) (mm) (mm) (přibl. kg) 1 x 2ML 88,0* 2 2, DN x 3ML 158,0* 3 3, DN x 4ML 229,0* 4 4, DN x 6ML 406,0* 6 6, DN x 8ML 541,0* 8 8, DN x 10ML 600,0* 10 10, DN x 10ML 800,0* 10 10, DN 300 * pro 98 %/cm transmise UV vodou, 600 J/m 2 Typy lamp: středotlaké lampy Powerline (viz str. 1-2) Řídící jednotka: provedení Powerline deluxe (viz str. 1-3) Povolený pracovní tlak: 10 bar Povolená teplota okolí: 5-40 C Povolená teplota vody: 5-40 C Katalog ProMinent

27 1 UV systémy Dulcodes Náhradní díly pro UV zařízení Dulcodes M 1 dílec UV lampa Powerline 3 kw UV lampa Powerline 4 kw UV lampa Powerline 6 kw UV lampa Powerline 8 / 10 kw ochranná trubice lampy pro Dulcodes 2/3ML ochranná trubice lampy pro Dulcodes 4/6ML ochranná trubice lampy pro Dulcodes 8/10ML O-kroužek pro uchycení ochranné trubice lampy do víka UVC senzor M UVC-U senzor M O-kroužek pro UV-C senzor kabel senzoru, délka 10 m (pro dodávky po 09/2006) náhradní vložka filtru ventilátoru řídící jednotky (objednejte 2 kusy, pro vstup a výstup) kompletní stěrač Katalog ProMinent

28 1 UV systémy Dulcodes 1.13 Doplňky a příslušenství pro UV zařízení Dulcodes Fotometr UVT P200 Fotometr pro měření prostupnosti UV záření kapalinou při vlnové délce 254 nm dle DIN Dodáván v pevném plastovém kufříku včetně kyvety 10 mm z křemenného skla. Uložení dat kalibrace provedené v místě instalace znamená, že kalibrace pomocí deionizované vody před každou kalibrací UV lampy není třeba provádět. 1 Technická data rozměry: 230 x 190 x 95 mm hmotnost: 1,8 kg napájení: V stř. 50/60 Hz, 12 V stejn., auto adaptér UV-C lampa: středotlaká rtuťová lampa rozlišení: prostupnost v 0,1 % přesnost měření: prostupnost ± 0,5 % měřicí pásmo: %/cm typ fotometr UVT P Referenční radiometr RRM Referenční radiometr pro kontrolu a rekalibraci certifikovaných (DVGW) UV systémů Dulcodes Z. Přenosné zařízení odpovídá svými parametry technickému standardu DVGW, W 294/Part 3/2003. Zařízení má senzor, který se vkládá přímo do radiační komory systému Dulcodes Z na místo kde je umístěn senzor, který má být kalibrován, takže měření radiační intenzity může být prováděno bez přerušení provozu UV systému. Při kalibraci je nutno používat ochranné brýle, neboť při této proceduře uniká UV záření z radiační komory. Technická data rozsahy (přepínatelné): 20 / 200 / 2000 / W/m 2 displej: 3 číslice napájení: baterie, 9 V, typ 6F22 nebo ekvivalent rozsah vlnových délek: nm, speciální nastavení dle W 294 úhel snímání: 40 dle W 294, pol. 7.2 typ radiometr RRM Ochranné UV brýle Ochranné brýle pro práci s UV zářením škodlivým očím, při otevřené radiační komoře UV systému. typ ochranné brýle Ochranné rukavice Ochranné pracovní rukavice z bílé bavlny k zabránění otisku prstů na UV lampě a na ochranné trubici UV lampy. Jeden pár univerzální velikosti. typ pracovní bílé rukavice Katalog ProMinent
