Válce dle norem DSBG, ISO 15552

Rozměr: px
Začít zobrazení ze stránky:

Download "Válce dle norem DSBG, ISO 15552"

Transkript

1

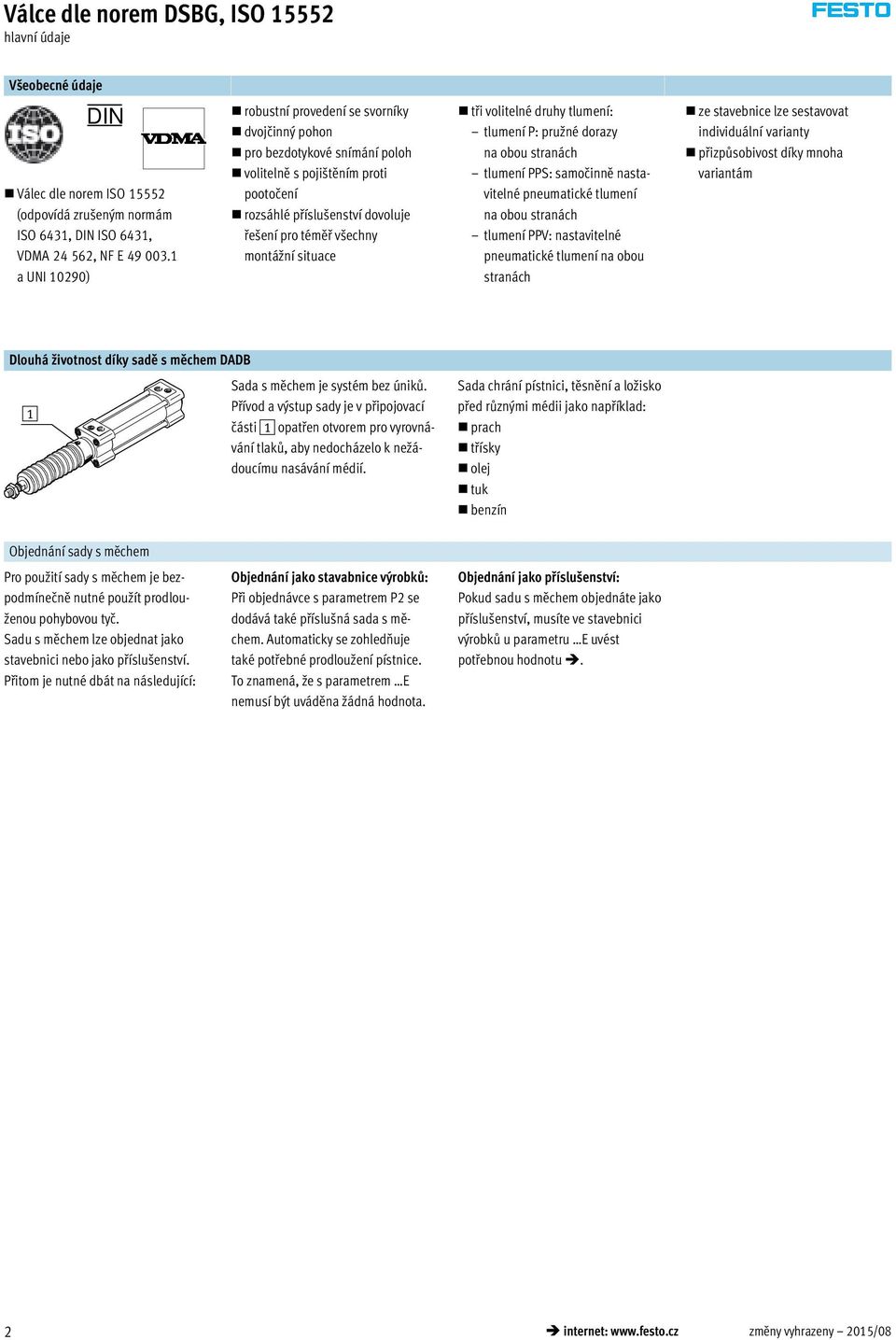

2 hlavní údaje Všeobecné údaje DIN Válec dle norem ISO (odpovídá zrušeným normám ISO 6431, DIN ISO 6431, VDMA , NF E a UNI 10290) robustní provedení se svorníky dvojčinný pohon pro bezdotykové snímání poloh volitelně s pojištěním proti pootočení rozsáhlé příslu enství dovoluje ře ení pro téměř v echny montá ní situace tři volitelné druhy tlumení: tlumení P: pružné dorazy na obou stranách tlumení PPS: samočinně nastavitelné pneumatické tlumení na obou stranách tlumení PPV: nastavitelné pneumatické tlumení na obou stranách ze stavebnice lze sestavovat individuální varianty přizpůsobivost díky mnoha variantám Dlouhá životnost díky sadě s měchem DADB Sada s měchem je systém bez úniků. Přívod a výstup sady je v připojovací 1 části 1 opatřen otvorem pro vyrovnávání tlaků, aby nedocházelo k nežádoucímu nasávání médií. Sada chrání pístnici, těsnění a ložisko před různými médii jako například: prach třísky olej tuk benzín Objednání sady s měchem Pro použití sady s měchem je bezpodmínečně nutné použít prodlouženou pohybovou tyč. Sadu s měchem lze objednat jako stavebnici nebo jako příslušenství. Přitom je nutné dbát na následující: Objednání jako stavabnice výrobků: Při objednávce s parametrem P2 se dodává také příslušná sada s měchem. Automaticky se zohledňuje také potřebné prodloužení pístnice. To znamená, že s parametrem E nemusí být uváděna žádná hodnota. Objednání jako příslušenství: Pokud sadu s měchem objednáte jako příslušenství, musíte ve stavebnici výrobků u parametru E uvést potřebnou hodnotu. 2 internet: změny vyhrazeny 2015/08

3 hlavní údaje Varianty ze stavebnice výrobků symbol technické údaje popis Q čtyřhranná pístnice poji tění proti pootočení, pro dodr ení orientace při pohybu L zvláště nízké tření při vysokých rychlostech pístu výrazně vyšší stupeň účinnosti oproti jiným provedením, díky speciálnímu těsnění je podstatně sníženo tření systému, to znamená výrazně nižší tlak pro rozjezd, těsnění obsahuje silikonové mazivo U konstantní pomalý pohyb vhodné pro pomalé pohyby se stálou rychlostí bez rozjezdového efektu stick-slip v celé délce zdvihu válce, těsnění obsahuje silikonové mazivo T průchozí pístnice pro oboustrannou práci, stejná síla při pohybu vpřed i vzad, pro připevnění vněj ích dorazů F vnitřní závit na pístnici R3 zvý ená odolnost korozi v echny vněj í plochy válce splňují třídu odolnosti korozi 3 dle normy Festo , pístnice je z oceli odolné korozi a kyselinám T1 těsnění do vyšších teplot rozsah teploty C T3 nízká teplota rozsah teploty C T4 těsnění do vyšších teplot rozsah teploty C ÓÓÓÓÓ ÓÓÓÓÓ A2 varianta se stíracím kroužkem tvrdý stírací kroužek: válec je vybaven pístnicí s tvrdým chromováním a tvrdým stíracím kroužkem, který jej chrání proti suchým, prašným médiím A3 varianta se stíracím kroužkem nemazaný chod: čisticí procesy zbavují pístnici maziva; speciální těsnění pístnice umožňuje provoz bez maziva, na rozdíl od standardního těsnění s dlouhou životností. E prodlou ená pístnice L prodlou ený vněj í závit na pístnici V poloha kyvného upevnění namontované kyvné upevnění 2015/08 změny vyhrazeny internet: 3

4 přehled dodávek funkce konstrukce typ pístu zdvih průchozí pístnice vnitřní závit na pístnici tlumení dvojčinný pohon DSBG- [mm] [mm] T F P PPS PPV DSBG- 32, 40, 50, 63, 80, 100, DSBC- -Q s pojištěním proti pootočení DSBG- -Q 32, 40, 50, 63, 80, DSBC- -L/-U se zvláštními provozními vlastnostmi DSBG- -L 32, 40, 50, 63, 80, 100 DSBG- -U 32, 40, 50, 63, 80, 100, DSBG- - V s polohou kyvného upevnění DSBG- - V 32, 40, 50, 63, 80, 100, DSBC- -P2 s měchem DSBG- -P2 32, 40, 50, 63, 80, internet: změny vyhrazeny 2015/08

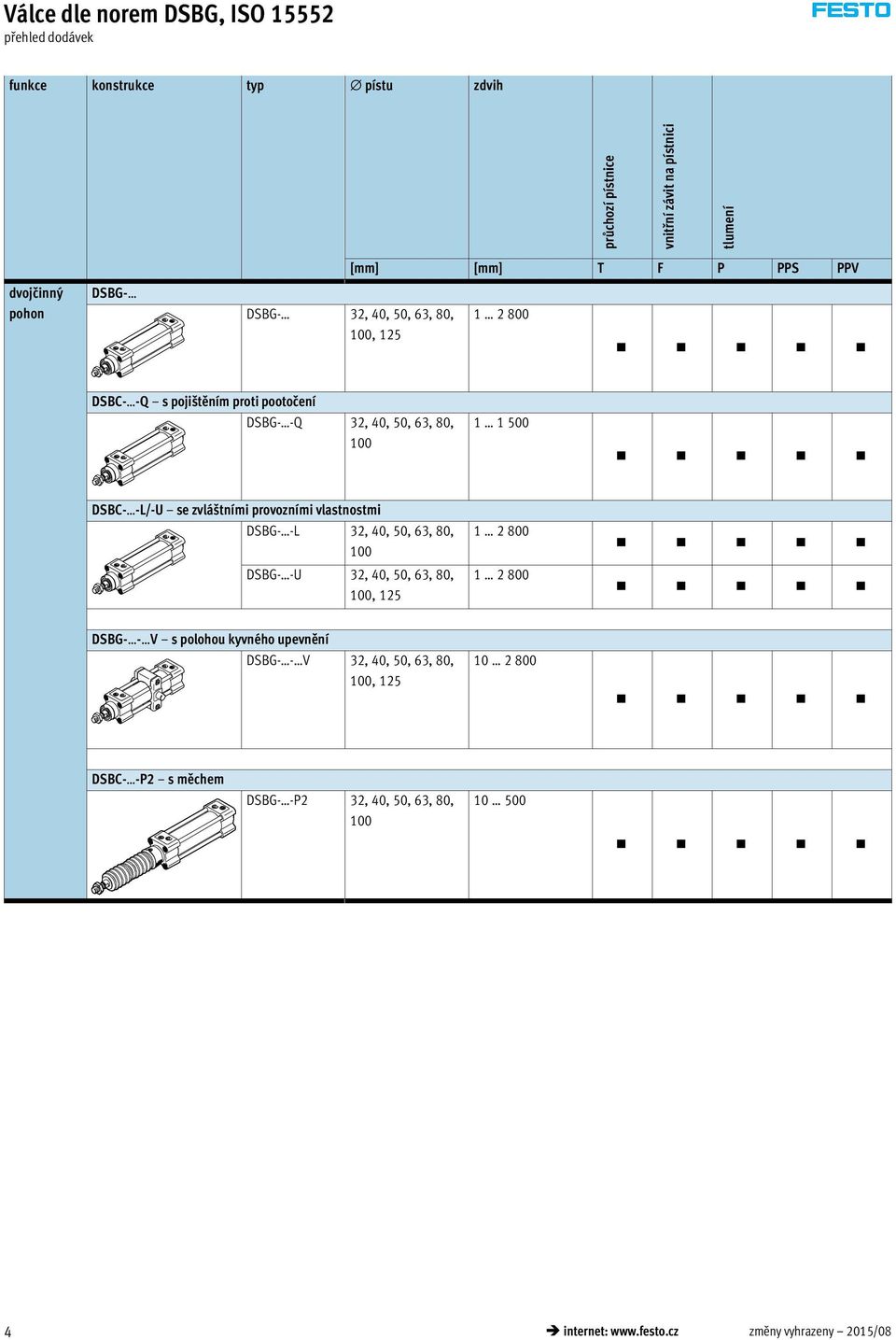

5 přehled dodávek typ snímání poloh zvýšená odolnost korozi rozsah teploty C rozsah teploty C rozsah teploty C varianta stíracích kroužků tvrdý stírací kroužek varianta stíracích kroužků pro suchý chod schválení EU prodloužení pístnice prodloužení závitu na pístnici DSBG- DSBG- A R3 T1 T3 T4 A2 A3 EX4 E L DSBG- -Q s pojištěním proti pootočení DSBG- -Q DSBG- -L/-U se zvláštními provozními vlastnostmi DSBG- -L DSBG- -U DSBG- - V s polohou kyvného upevnění DSBG- - V DSBG- -P2 s měchem DSBG- -P2 2015/08 změny vyhrazeny internet: 5

6 vysvětlení typového značení DSBG PPV A typ dvojčinný pohon DSBG válce dle norem poji tění proti pootočení bez pojištění proti pootočení Q s pojištěním proti pootočení provozní vlastnosti standardní L zvláště nízké tření U plynulý pomalý pohyb pístu [mm] zdvih [mm] druh pístnice z jedné strany T průchozí pístnice druh závitu na pohybové tyči vnější závit F vnitřní závit tlumení P PPS PPV pružné dorazy na obou stranách samočinně nastavitelné pneumatické tlumení na obou stranách nastavitelné pneumatické tlumení na obou stranách snímání poloh A pro čidla na válce 6 internet: změny vyhrazeny 2015/08

7 vysvětlení typového značení norma vychází z normy ISO N3 odpovídá ISO ochrana proti korozi standardní R3 zvý ená odolnost korozi rozsah teploty standardní T C T C T C ochrana součástí standardní P2 měch v předním víku varianta stíracích kroužků žádné A2 tvrdý stírací krou ek A3 pro suchý chod schválení EU žádné EX4 II 2GD poloha kyvného upevnění bez V mm prodloužení pohybové tyče bez E mm prodloužení závitu na pístnici bez L 1 70 mm N3 2015/08 změny vyhrazeny internet: 7

8 přehled periférií cj aa ac ab bi bh 8 bg aj aa bb ae bc ba ad ae ag bd ca af ah 9 ai bf be bj Upevňovací prvky a příslušenství popis strana/ internet 1 patková upevnění HNC/CRHNC 2 upevnění přírubou FNC/CRFNG 3 kyvné čepy ZNCF/CRZNG 4 ložiskové díly LNZG/CRLNZG 5 kyvné příruby SNC 6 ložisková tělesa LSNG pro přední nebo zadní víko 24 pro přední nebo zadní víko 25 na předním víku nelze používat v kombinaci se sadou s měchem DADB pro přední nebo zadní víko 26 na předním víku nelze používat v kombinaci se sadou s měchem DADB 27 pro zadní víko 28 se sférickým uložením NO TAG 8 internet: změny vyhrazeny 2015/08

9 přehled periférií Upevňovací prvky a příslušenství popis strana/ internet 7 ložisková tělesa LSNSG 8 kyvné příruby SNCS 9 ložisková tělesa LBG aj kyvné příruby SNCL aa kyvné příruby SNCB/SNCB- -R3 ab ložisková tělesa LNG/CRLNG ac ložisková tělesa LSN ad příčná ložisková tělesa LQG ae kloubové hlavice SGS/CRSGS af vidlicové koncovky SGA ag spojky KSG spojky KSZ ah vidlicové koncovky SG/CRSG ai pružné spojky FK, CRFK bj vodicí jednotky FENG ba přibližovací čidla SME/SMT-8M bb spojovací kabely NEBU bc přibližovací čidla SMPO-1-H-B bd upevňovací sady SMBS be upevňovací sady SMBZ-8- bf bg bh bi cj ca držáky čidel DASP-M4- jednosměrné škrticí ventily GRLA šroubení s nástrčnou koncovkou QS sada s měchem DADB sady pro vícepolohové uspořádání DPNC snímače polohy SMAT, SDAT pro přivaření, se sférickým ulo ením se sférickým ulo ením pro zadní víko 30 NO TAG NO TAG pro zadní víko 31 pro zadní víko 29 NO TAG se sférickým uložením NO TAG NO TAG se sférickým uložením vnějším závitem pro vyrovnávání radiálních odchylek pro válce s pístnicí poji těnou proti pootočení pro vyrovnání radiálních odchylek umo ňují kyvný pohyb válce v jedné rovině pro vyrovnávání radiálních a úhlových odchylek k poji tění proti pootočení pro válce podle norem při vy ích momentech 39 lze integrovat do profilové trubky pohonu NO TAG NO TAG NO TAG NO TAG NO TAG NO TAG NO TAG NO TAG 42 pro čidla SMPO-1-H-B pro čísla SME/SMT-8M, u pístů s pro čísla SME/SMT-8M, u pístů s 125 pro regulaci rychlosti pro připojení hadic na stlačený vzduch s tolerovaným vnějším průměrem chrání válec (pístnici, těsnění a ložisko) před různými médii a tím zabraňuje předčasnému opotřebení 34 lze používat pouze v kombinaci s prodlouženou pístnicí (E) pro spojení dvou válců DNCB se stejným pístu pro vytvoření vícepolohového válce 38 spojitě snímají polohu pístu mají analogový výstup NO TAG NO TAG NO TAG grla quick star /08 změny vyhrazeny internet: 9

10 technické údaje Funkce tlumení P DIN tlumení PPV -N- průměr mm -T- délka zdvihu mm tlumení PPS -W- spare _ parts _ service -A- servis oprav pístu 125 mm Obecné technické údaje pístu připojení pneumatiky Gx G¼ G¼ Gy Gy G½ G½ zdvih DSBG- [mm] DSBG- -Q [mm] DSBG- -P2 [mm] DSBG- - E [mm] DSBG- - L [mm] konstrukce píst / pístnice / trubka válce způsob činnosti dvojčinný tlumení DSBG- -P pružné dorazy na obou stranách DSBG- -PPV nastavitelné pneumatické tlumení na obou stranách DSBG- -PPS samočinně nastavitelné pneumatické tlumení na obou stranách délka tlumení DSBC- -PPV [mm] snímání poloh čidly na válce upevnění vnitřním závitem / příslušenstvím montážní poloha libovolná Provozní a okolní podmínky pístu provozní médium stlačený vzduch dle normy ISO :2010 [7:4:4] upozornění k provoznímu/řídicímu médiu mazaný provoz je možný (od mazání pak již nelze upustit!) provozní tlak DSBG- [bar] 0,6 12 0,4 12 0,2 10 DSBG- -L 1) [bar] 0,3 10 0, ,2 10 0,15 10 DSBC- -U 1) [bar] 0, ,2 12 0, ,1 12 0,1 10 DSBG- -T3/-A2 [bar] DSBG- -A3 [bar] 1, ,6 12 0,6 10 teplota okolí 2) DSBG- [ C] DSBG- -L [ C] DSBG- -T1 [ C] DSBG- -T3 [ C] DSBG- -T4 [ C] DSBG- -P2 [ C] DSBC- -EX4 [ C] ) hodnoty platí pouze pro zdvihy 500 mm v kombinaci s tlumením PPV/PPS platí údaje pouze mimo rozsah tlumení 2) dodržte rozsah použití přibližovacích čidel 10 internet: změny vyhrazeny 2015/08

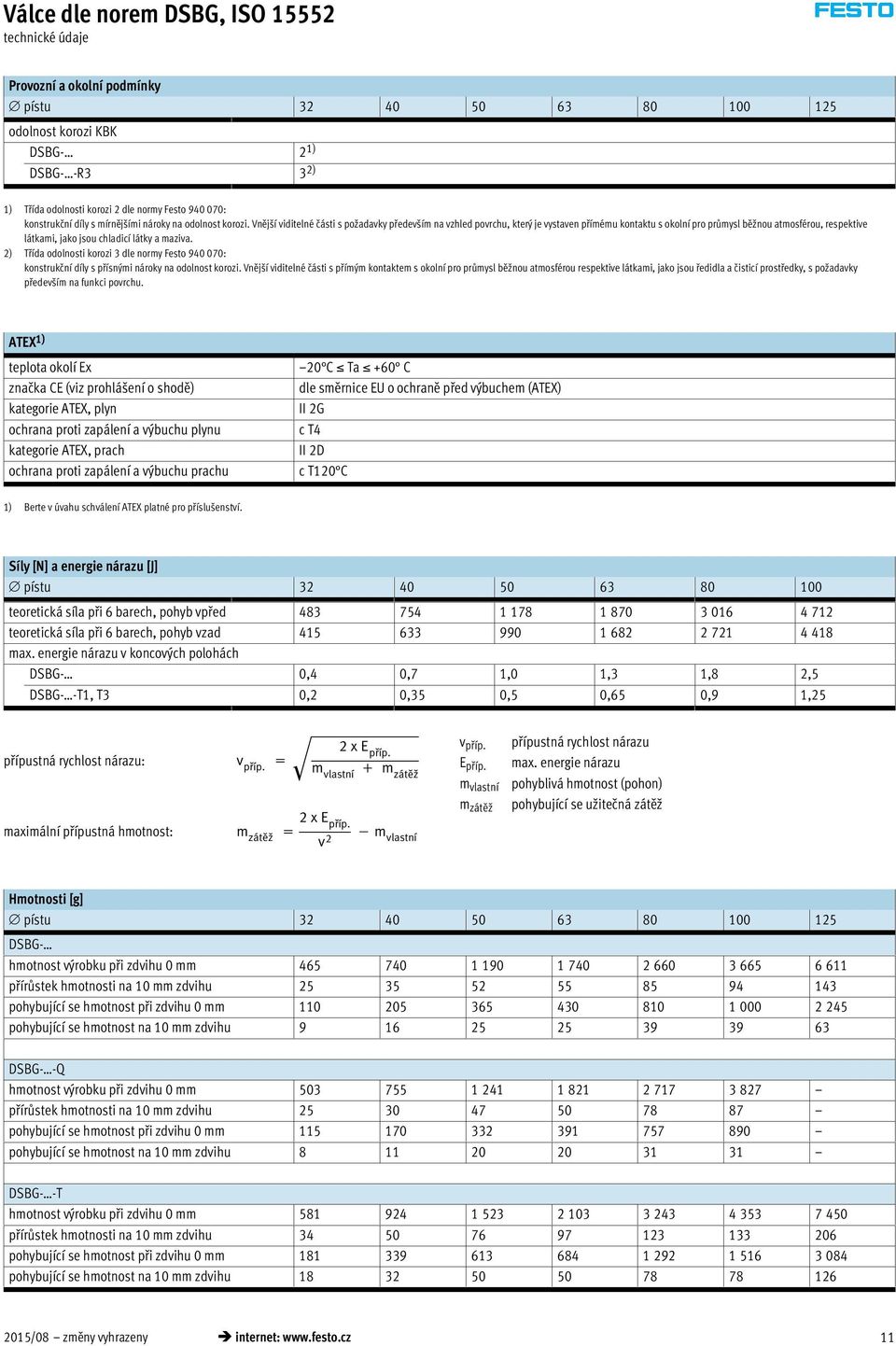

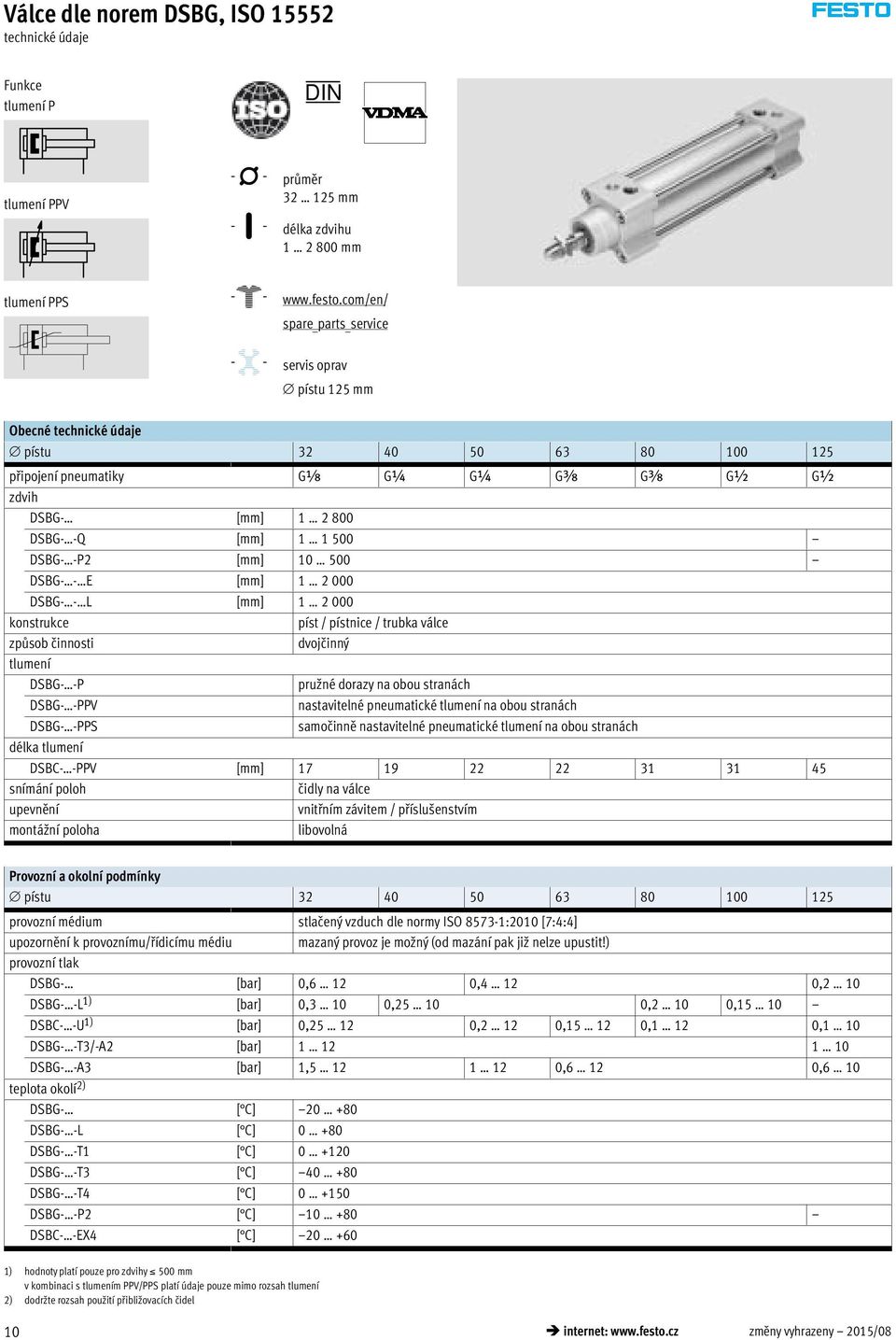

11 technické údaje Provozní a okolní podmínky pístu odolnost korozi KBK DSBG- 2 1) DSBG- -R3 3 2) 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) Třída odolnosti korozi 3 dle normy Festo : konstrukční díly s přísnými nároky na odolnost korozi. Vnější viditelné části s přímým kontaktem s okolní pro průmysl běžnou atmosférou respektive látkami, jako jsou ředidla a čisticí prostředky, s požadavky především na funkci povrchu. ATEX 1) teplota okolí Ex značka CE (viz prohlášení o shodě) kategorie ATEX, plyn ochrana proti zapálení a výbuchu plynu kategorie ATEX, prach ochrana proti zapálení a výbuchu prachu 20 C Ta +60 C dle směrnice EU o ochraně před výbuchem (ATEX) II 2G c T4 II 2D c T120 C 1) Berte v úvahu schválení ATEX platné pro příslušenství. Síly [N] a energie nárazu [J] pístu teoretická síla při 6 barech, pohyb vpřed teoretická síla při 6 barech, pohyb vzad max. energie nárazu v koncových polohách DSBG- 0,4 0,7 1,0 1,3 1,8 2,5 DSBG- -T1, T3 0,2 0,35 0,5 0,65 0,9 1,25 přípustná rychlost nárazu: maximální přípustná hmotnost: 2 x E příp. v příp. mvlastní m zátěž m zátěž 2 x E příp. v 2 m vlastní v příp. E příp. m vlastní m zátěž přípustná rychlost nárazu max. energie nárazu pohyblivá hmotnost (pohon) pohybující se užitečná zátěž Hmotnosti [g] pístu DSBG- hmotnost výrobku při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost při zdvihu 0 mm pohybující se hmotnost na 10 mm zdvihu DSBG- -Q hmotnost výrobku při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost při zdvihu 0 mm pohybující se hmotnost na 10 mm zdvihu DSBG- -T hmotnost výrobku při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost při zdvihu 0 mm pohybující se hmotnost na 10 mm zdvihu /08 změny vyhrazeny internet: 11

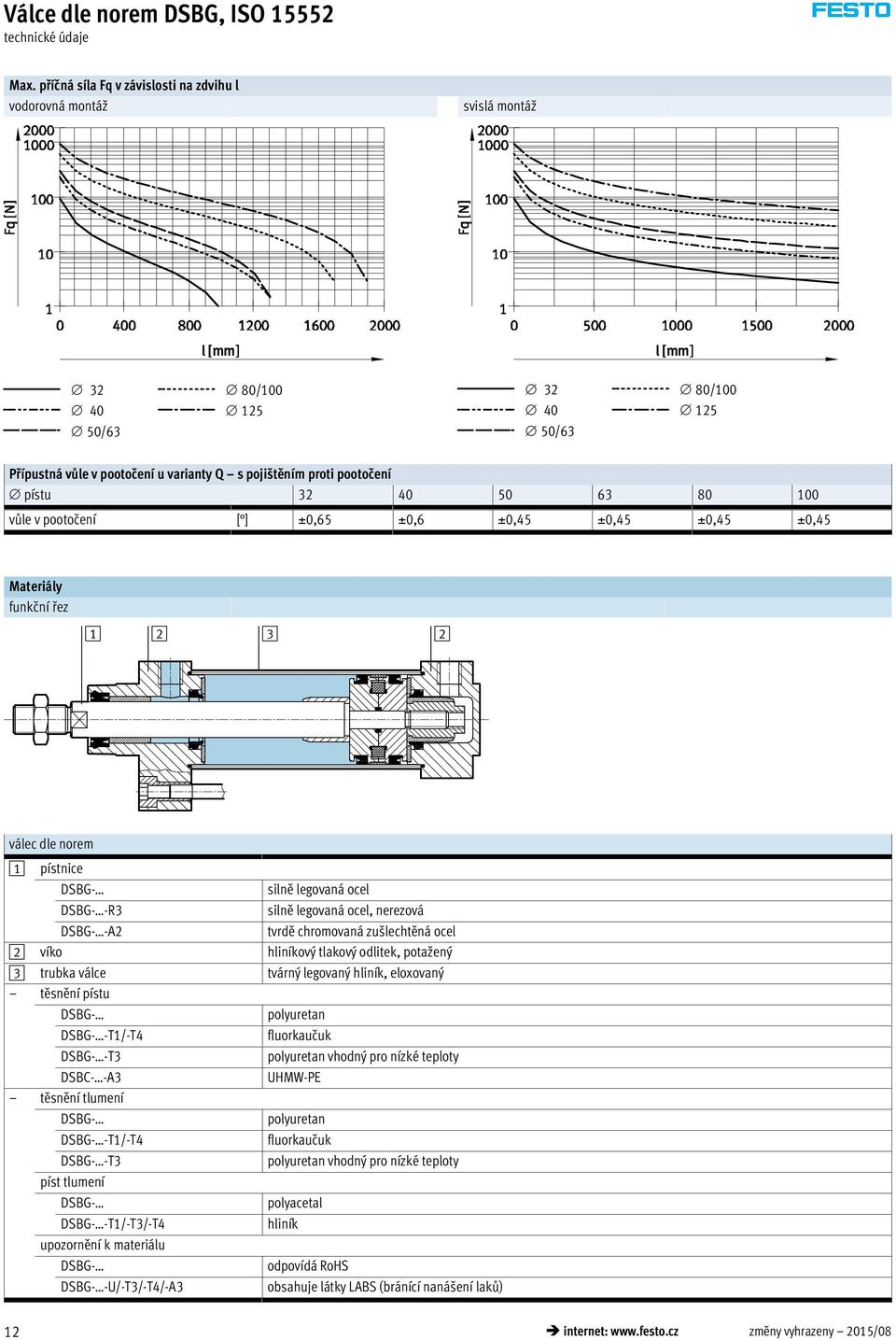

12 technické údaje Max. příčná síla Fq v závislosti na zdvihu l vodorovná montáž svislá montáž /63 80/ /63 80/ Přípustná vůle v pootočení u varianty Q s pojištěním proti pootočení pístu vůle v pootočení [ ] ±0,65 ±0,6 ±0,45 ±0,45 ±0,45 ±0,45 Materiály funkční řez válec dle norem 1 pístnice DSBG- silně legovaná ocel DSBG- -R3 silně legovaná ocel, nerezová DSBG- -A2 tvrdě chromovaná zušlechtěná ocel 2 víko hliníkový tlakový odlitek, potažený 3 trubka válce tvárný legovaný hliník, eloxovaný těsnění pístu DSBG- polyuretan DSBG- -T1/-T4 fluorkaučuk DSBG- -T3 polyuretan vhodný pro nízké teploty DSBC- -A3 UHMW-PE těsnění tlumení DSBG- polyuretan DSBG- -T1/-T4 fluorkaučuk DSBG- -T3 polyuretan vhodný pro nízké teploty píst tlumení DSBG- polyacetal DSBG- -T1/-T3/-T4 hliník upozornění k materiálu DSBG- odpovídá RoHS DSBG- -U/-T3/-T4/-A3 obsahuje látky LABS (bránící nanášení laků) 12 internet: změny vyhrazeny 2015/08

13 technické údaje Max. příčná síla Fq v závislosti na délce zdvihu l a ramenu páky s Q s pojištěním proti pootočení max. krouticí moment = 800 Nmm / max. zdvih = 300 mm max. krouticí moment = Nmm / max. zdvih = 400 mm s [mm] Fq [N] s [mm] Fq [N] l [mm] l [mm] 50/63 80/100 max. krouticí moment = Nmm / max. zdvih = 500 mm max. krouticí moment = Nmm / max. zdvih = 600 mm s [mm] Fq [N] s [mm] Fq [N] l [mm] l [mm] Příklady pro pístu 32 mm příklad 1: délka zdvihu l = 150 mm Výsledek: vyhovuje příčná síla Fq = 9,5 N rameno páky s = 84 mm příklad 2: příčná síla Fq = 40 N Výsledek: vyhovuje délka zdvihu l = 28 mm rameno páky s = 20 mm příklad 3: délka zdvihu l = 150 mm rameno páky s = 100 mm max. krouticí moment 800 Nmm Fq = rameno páky 100 mm = 8 N Výsledek: vyhovuje Fq = 8 N < Fq max. = 9,5 N Fq 2015/08 změny vyhrazeny internet: 13

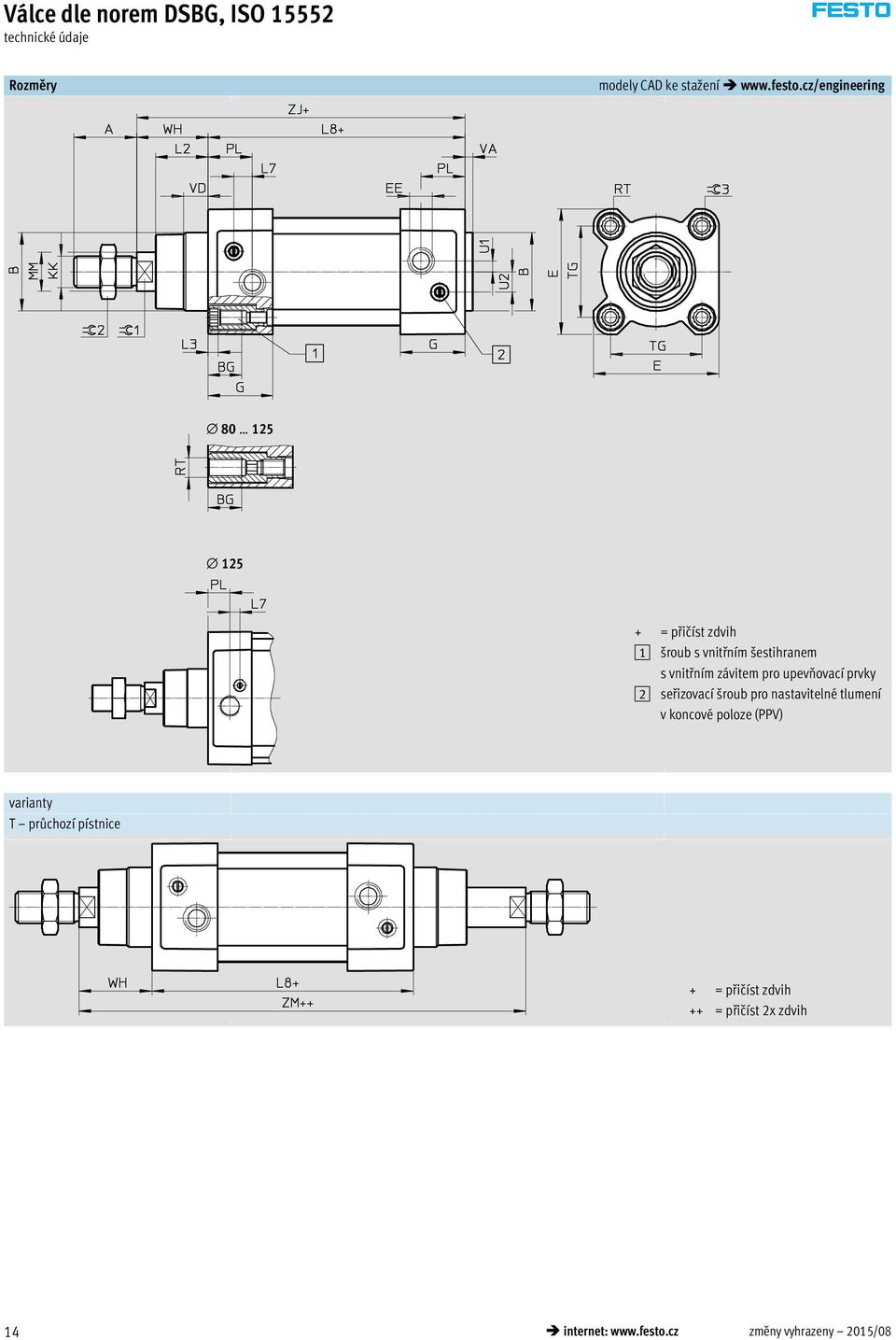

14 technické údaje Rozměry modely CAD ke stažení = přičíst zdvih 1 roub s vnitřním estihranem s vnitřním závitem pro upevňovací prvky 2 seřizovací šroub pro nastavitelné tlumení v koncové poloze (PPV) varianty T průchozí pístnice + = přičíst zdvih ++ = přičíst 2x zdvih 14 internet: změny vyhrazeny 2015/08

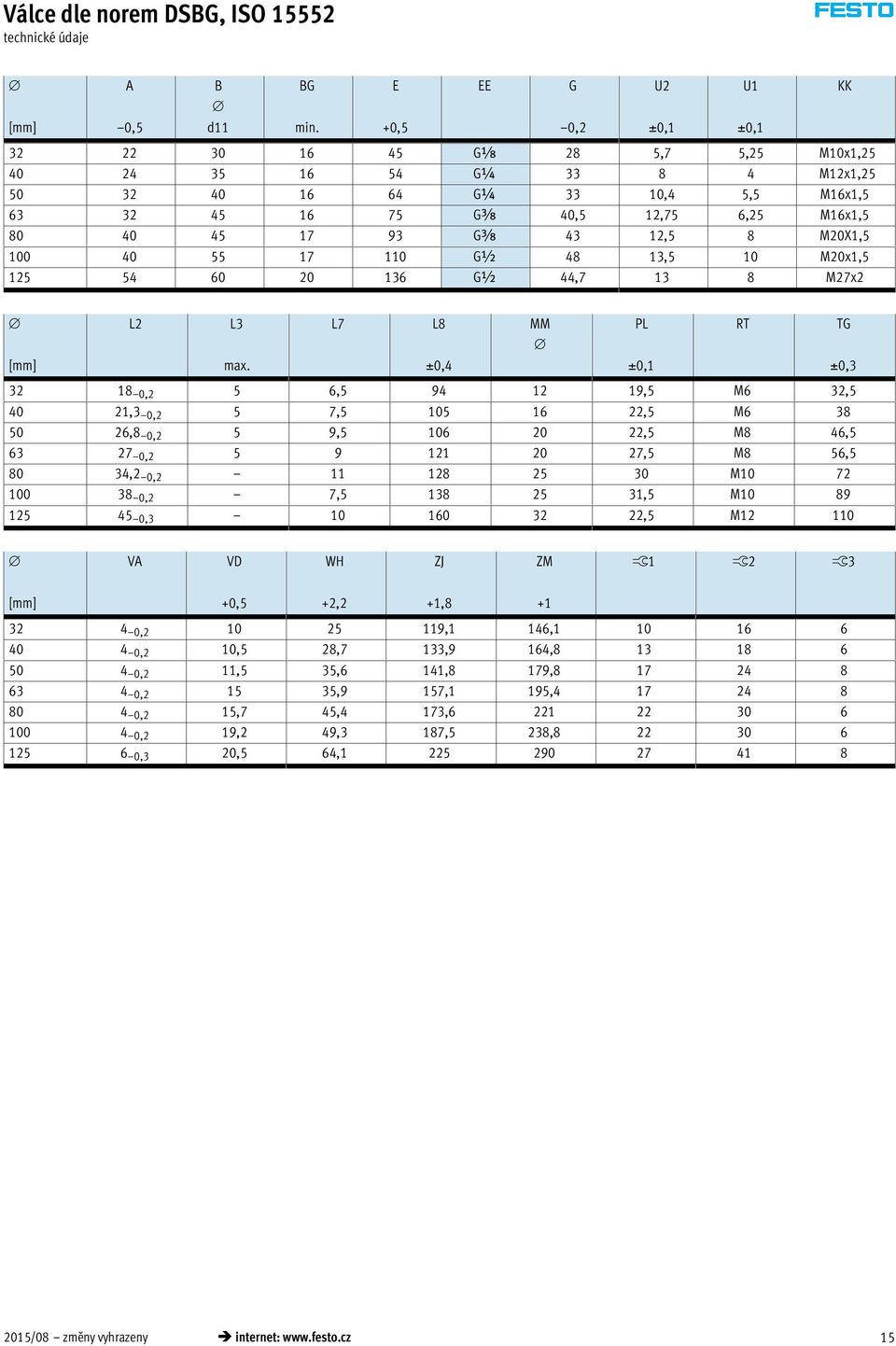

15 technické údaje [mm] A 0,5 B d11 BG min. E +0, Gx 28 5,7 5,25 M10x1, G¼ M12x1, G¼ 33 10,4 5,5 M16x1, Gy 40,5 12,75 6,25 M16x1, Gy 43 12,5 8 M20X1, G½ 48 13,5 10 M20x1, G½ 44, M27x2 EE G 0,2 U2 ±0,1 U1 ±0,1 KK [mm] L2 L3 max. L7 L8 ±0, ,2 5 6, ,5 M6 32, ,3 0,2 5 7, ,5 M ,8 0,2 5 9, ,5 M8 46, , ,5 M8 56, ,2 0, M ,2 7, ,5 M , ,5 M MM PL ±0,1 RT TG ±0,3 VA VD WH ZJ ZM ß1 ß2 ß3 [mm] +0,5 +2,2 +1, , ,1 146, ,2 10,5 28,7 133,9 164, ,2 11,5 35,6 141,8 179, , ,9 157,1 195, ,2 15,7 45,4 173, ,2 19,2 49,3 187,5 238, ,3 20,5 64, /08 změny vyhrazeny internet: 15

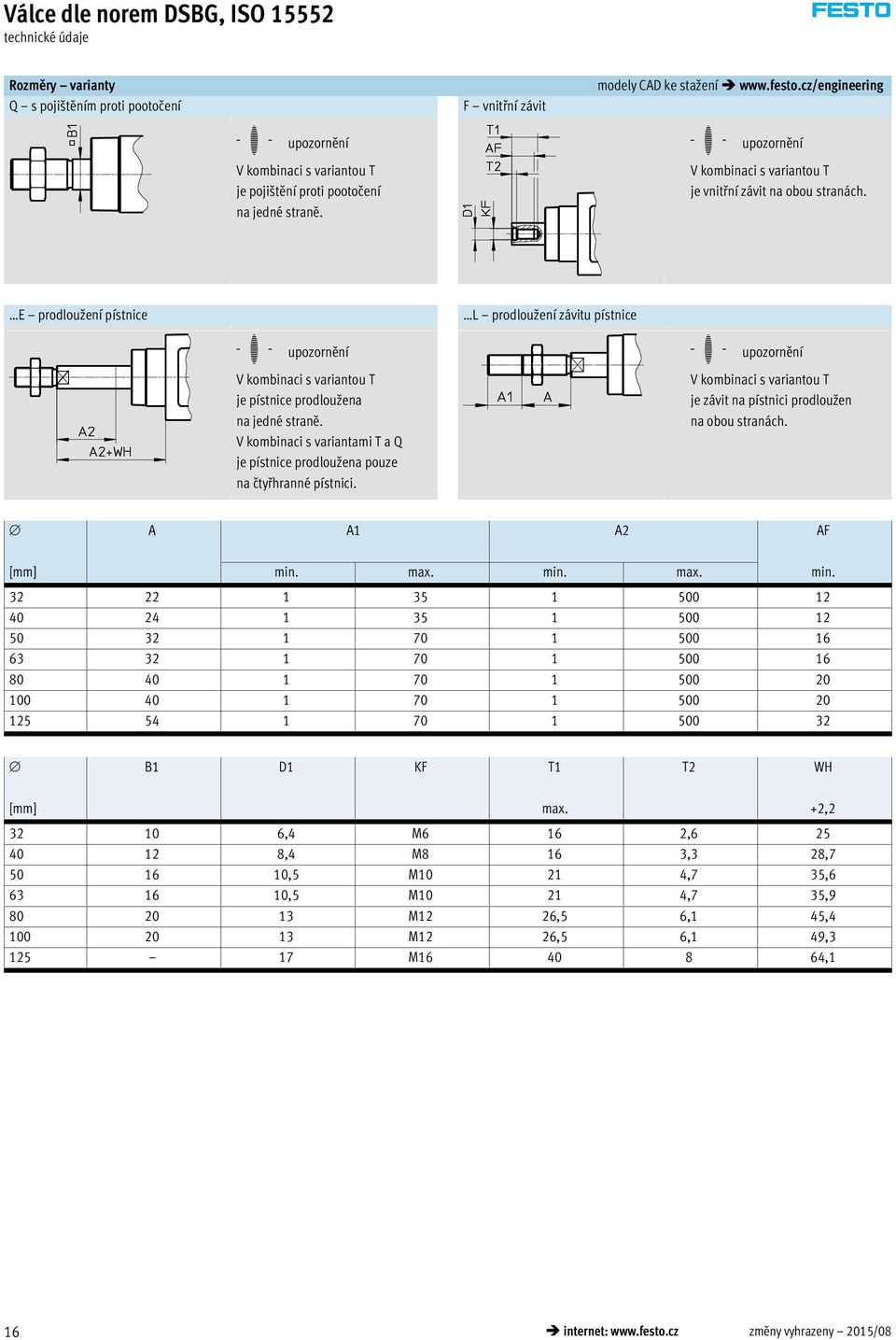

16 technické údaje Rozměry varianty Q s pojištěním proti pootočení F vnitřní závit modely CAD ke stažení -H- upozornění V kombinaci s variantou T je pojištění proti pootočení na jedné straně. -H- upozornění V kombinaci s variantou T je vnitřní závit na obou stranách. E prodloužení pístnice L prodloužení závitu pístnice -H- upozornění V kombinaci s variantou T je pístnice prodlou ena na jedné straně. V kombinaci s variantami T a Q je pístnice prodloužena pouze na čtyřhranné pístnici. -H- upozornění V kombinaci s variantou T je závit na pístnici prodlou en na obou stranách. A A1 A2 AF [mm] min. max. min. max. min B1 D1 KF T1 T2 WH [mm] max. +2, ,4 M6 16 2, ,4 M8 16 3,3 28, ,5 M ,7 35, ,5 M ,7 35, M12 26,5 6,1 45, M12 26,5 6,1 49, M ,1 16 internet: změny vyhrazeny 2015/08

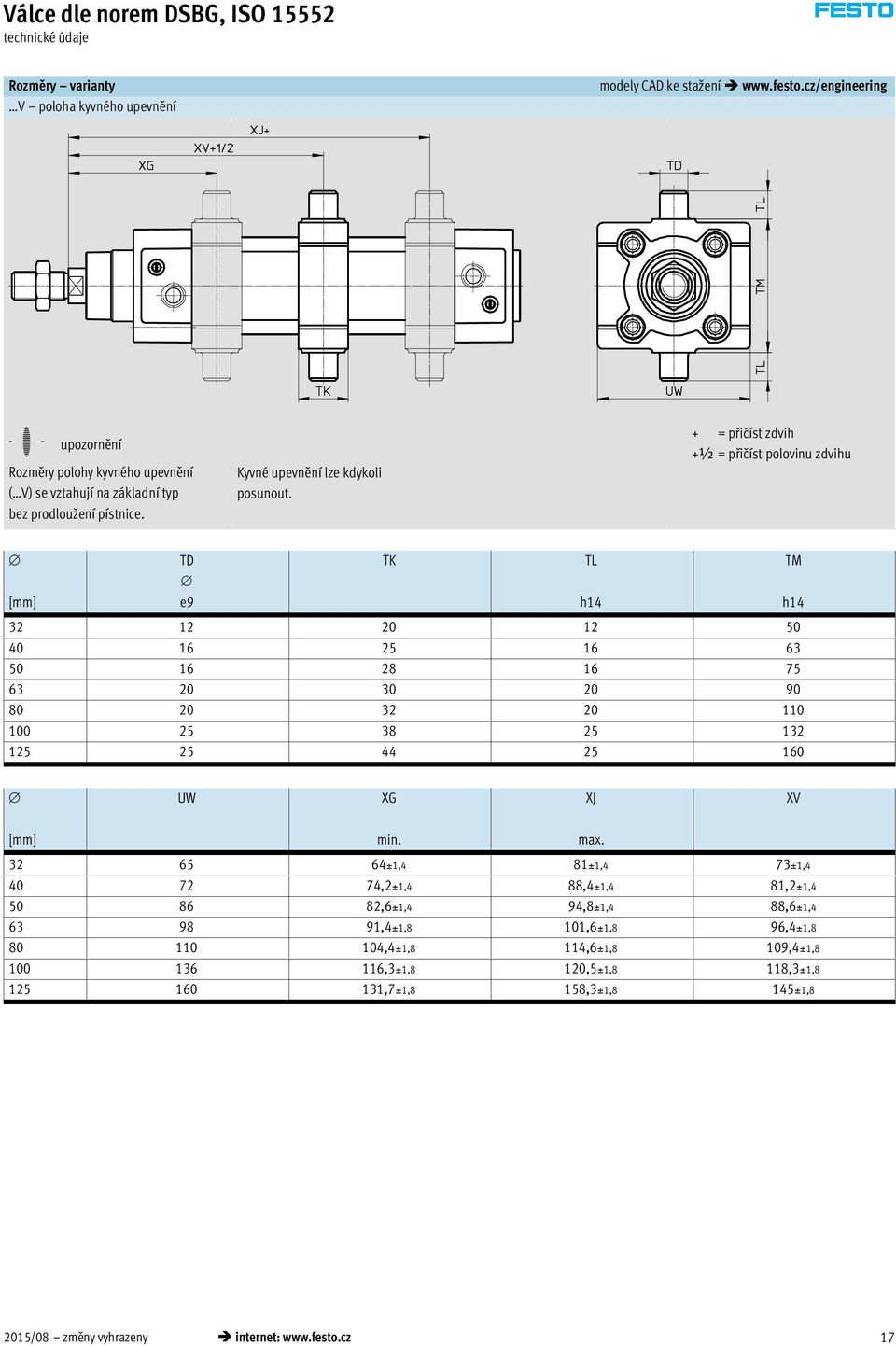

17 technické údaje Rozměry varianty V poloha kyvného upevnění modely CAD ke stažení -H- upozornění Rozměry polohy kyvného upevnění ( V) se vztahují na základní typ bez prodloužení pístnice. Kyvné upevnění lze kdykoli posunout. + = přičíst zdvih +½ = přičíst polovinu zdvihu TD TK TL TM [mm] e9 h14 h UW XG XJ XV [mm] min. max ±1,4 81±1,4 73±1, ,2±1,4 88,4±1,4 81,2±1, ,6±1,4 94,8±1,4 88,6±1, ,4±1,8 101,6±1,8 96,4±1, ,4±1,8 114,6±1,8 109,4±1, ,3±1,8 120,5±1,8 118,3±1, ,7±1,8 158,3±1,8 145±1,8 2015/08 změny vyhrazeny internet: 17

18 technické údaje Rozměry varianty P2 měch v předním víku modely CAD ke stažení + = přičíst zdvih zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , Gx 12,9 5, Gx 16,3 5, , , , , , zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , , , , , , G¼ 22, G¼ 22, , , , , , , , , , , zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , , , , , , G¼ G¼ , , , , , , , , , ,3 1) Rozměr odpovídá hodnotě E u pohonu (prodloužení pístnice). 18 internet: změny vyhrazeny 2015/08

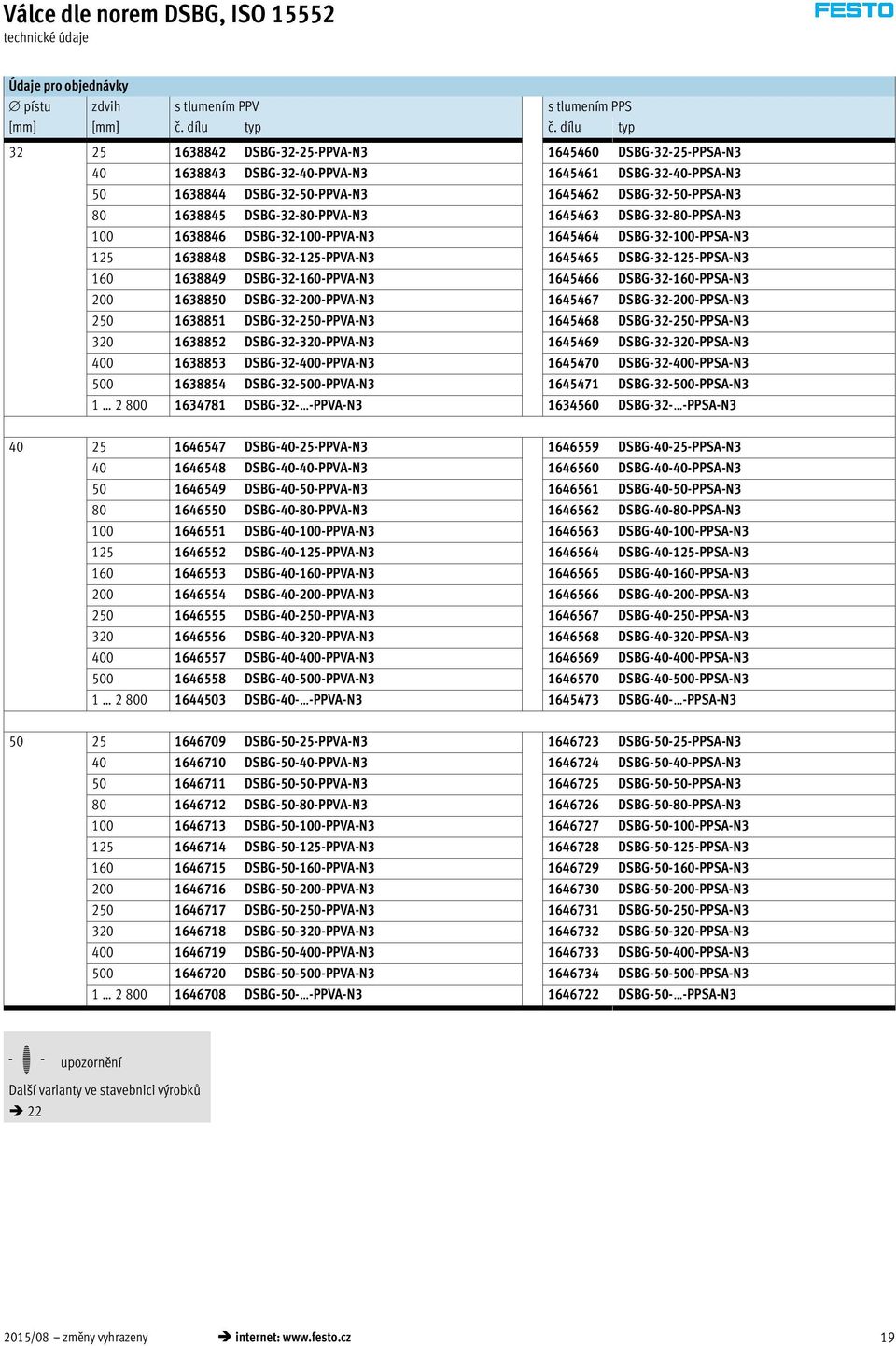

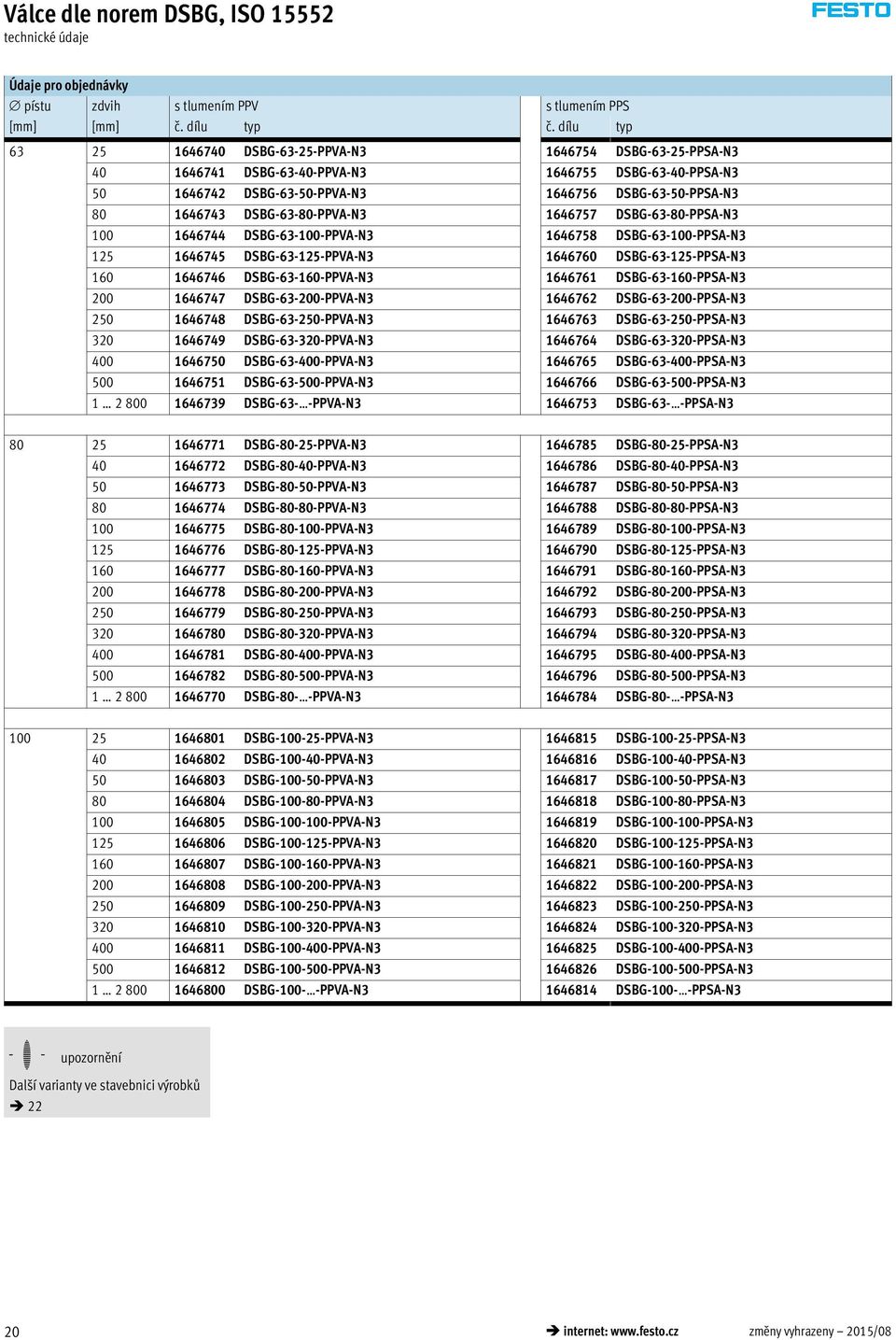

19 technické údaje Údaje pro objednávky pístu zdvih s tlumením PPV s tlumením PPS [mm] [mm] č. dílu typ č. dílu typ DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG-32- -PPVA-N DSBG-32- -PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG-40- -PPVA-N DSBG-40- -PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG-50- -PPVA-N DSBG-50- -PPSA-N3 -H- upozornění Další varianty ve stavebnici výrobků /08 změny vyhrazeny internet: 19

20 technické údaje Údaje pro objednávky pístu zdvih s tlumením PPV s tlumením PPS [mm] [mm] č. dílu typ č. dílu typ DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG-63- -PPVA-N DSBG-63- -PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG-80- -PPVA-N DSBG-80- -PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N3 -H- upozornění Další varianty ve stavebnici výrobků internet: změny vyhrazeny 2015/08

21 technické údaje Údaje pro objednávky pístu zdvih s tlumením PPV s tlumením PPS [mm] [mm] č. dílu typ č. dílu typ DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N DSBG PPVA-N DSBG PPSA-N3 -H- upozornění Další varianty ve stavebnici výrobků /08 změny vyhrazeny internet: 21

22 údaje pro objednávky stavebnice výrobků Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce válec dle norem, dvojčinný, dle ISO DSBG DSBG 0O poji tění proti pootočení bez s pojištěním proti pootočení 1 -Q provozní vlastnosti standardní reibungsarm 2 L konstantní pomalý pohyb 3 U 0M pístu [mm] zdvih [mm] O druh pístnice z jedné strany průchozí pístnice -T druh závitu na pístnici vnější závit vnitřní závit 4 F 0M tlumení pružné dorazy na obou stranách -P samočinně nastavitelné pneumatické tlumení na obou stranách 5 -PPS nastavitelné pneumatické tlumení na obou stranách -PPV snímání poloh čidly na válec A A 1 Q ne u L, U, N3, T3, T4, P2, A2, A3 jen do zdvihu 1500 mm 2 L ne u T, PPS, PPV, R3, T1, T3, T4, P2, A2, A3 jen do zdvihu 500 mm 3 U ne u T, PPS, R3, T1, T3, T4, P2, A2, A3 jen do zdvihu 500 mm 4 F ne u N3, L 5 PPS ne u T1, T3, T4 kód pro objednávky DSBG A 22 internet: změny vyhrazeny 2015/08

23 údaje pro objednávky stavebnice výrobků Tabulka pro objednávky velikost podmínky kód zadání norma založeno na ISO O odpovídá ISO N3 ochrana proti korozi standardní zvý ená odolnost korozi 6 R3 rozsah teploty standardní [C ] těsnění do teploty max T1 [C ] T3 [C ] T4 ochrana součástí standardní měch v předním víku 8 P2 varianta stíracích kroužků žádné tvrdý stírací kroužek A2 pro suchý chod A3 schválení EU žádné II 2GD 9 EX4 poloha kyvného upevnění [mm] bez V prodloužení pístnice [mm] bez aj - E prodloužení závitu na pístnici [mm] bez aj - L 6 R3 ne s A2, V 7 T1, T3, T4 ne s P2, A2, A3, EX4 8 P2 ne s N3, A2, A3, EX4 pouze do zdvihu mm 9 EX4 ne s T1, T3, T4, P2, A3 aj E, L pouze do zdvihu 2000 mm -H- upozornění V kombinaci s parametrem P2 se automaticky bere v úvahu prodloužení pístnice. To znamená, že s parametrem E nemusí být uváděna žádná hodnota. -H- upozornění Při výběru parametru E v kombinaci s parametrem P2 není část prodloužení pístnice E zakryta měchem. -H- upozornění Při objednání parametru P2 v kombinaci s parametrem T (průchozí pístnice) se měch montuje pouze na jednu stranu. kód pro objednávky 2015/08 změny vyhrazeny internet: 23

24 Válce dle norem DSBC, ISO příslušenství Patková upevnění HNC/CRHNC materiál: HNC: pozinkovaná ocel CRHNC: silně legovaná ocel prosté mědi a PTFE + = přičíst zdvih Rozměry a údaje pro objednávky pro AB AH AO AT AU SA TR US XA XS [mm] , , ,9 52, , ,8 62, , ,1 62, ,6 80, , , ,5 84, , pro základní typ zvýšená odolnost korozi KBK 1) hmotnost č. dílu typ KBK 1) hmotnost č. dílu typ 2) [mm] [g] [g] HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC HNC CRHNC-125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Třída odolnosti korozi 4 dle normy Festo : konstrukční díly s obzvlá ť přísnými nároky na odolnost korozi. Díly do prostoru s agresivními látkami, například v potravinářství nebo v chemickém průmyslu. Pou ití těchto dílů je nutné v daném případě ověřit speciálními zkou kami s příslu nými látkami. 2) vhodné pro ATEX 24 internet: změny vyhrazeny 2015/08

25 příslušenství Přírubová upevnění FNC/CRFNG materiál: FNC: pozinkovaná ocel CRFNG: silně legovaná ocel prosté mědi a PTFE odpovídá RoHS + = přičíst zdvih Rozměry a údaje pro objednávky pro E FB MF R TF UF W ZF [mm] H , ,7 143, ,6 153, ,9 169, ,4 189, ,3 203, pro základní typ zvýšená odolnost korozi KBK 1) hmotnost č. dílu typ KBK 1) hmotnost č. dílu typ 2) [mm] [g] [g] FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG FNC CRFNG-125 1) Třída odolnosti korozi 1 dle normy Festo : konstrukční díly s nižšími nároky na odolnost korozi. Ochrana při přepravě a skladování. Díly bez prvořadých požadavků na vzhled povrchu, např. ve vnitřním prostoru nebo pod krytem. Třída odolnosti korozi 4 dle normy Festo : konstrukční díly s obzvlá ť přísnými nároky na odolnost korozi. Díly do prostoru s agresivními látkami, například v potravinářství nebo v chemickém průmyslu. Pou ití těchto dílů je nutné v daném případě ověřit speciálními zkou kami s příslu nými látkami. 2) vhodné pro ATEX 2015/08 změny vyhrazeny internet: 25

26 příslušenství Kyvné čepy ZNCF/CRZNG materiál: ZNCF: odlitek z ušlechtilé oceli CRZNG: odlitek z u lechtilé oceli, elektrolyticky le těný, prosté mědi a PTFE odpovídá RoHS + = přičíst zdvih Rozměry a údaje pro objednávky pro C2 C3 TD TK TL TM US XH XL [mm] e9 max. h , ,7 143, ,6 153, ,9 169, ,4 187, ,3 206, pro základní typ zvýšená odolnost korozi KBK 1) hmotnost č. dílu typ KBK 1) hmotnost č. dílu typ 2) [mm] [g] [g] ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG ZNCF CRZNG-125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Třída odolnosti korozi 4 dle normy Festo : konstrukční díly s obzvlá ť přísnými nároky na odolnost korozi. Díly do prostoru s agresivními látkami, například v potravinářství nebo v chemickém průmyslu. Pou ití těchto dílů je nutné v daném případě ověřit speciálními zkou kami s příslu nými látkami. 2) vhodné pro ATEX 26 internet: změny vyhrazeny 2015/08

27 příslušenství Lo isková tělesa LNZG materiál: lo iskové těleso: eloxovaný hliník kluzné lo isko: plast prosté mědi a PTFE odpovídá RoHS Rozměry a údaje pro objednávky pro CR DA FK FN FS H1 HB KE NH TH UL KBK 1) hmotnost č. dílu typ [mm] D11 H13 ±0,1 H13 ±0,2 [g] ,5 15 6,6 6, LNZG-32 40, LNZG-40/50 63, LNZG-63/80 100, , , LNZG-100/125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vněj í viditelné části s po adavky předev ím na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl bě nou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Lo iskové díly CRLNZG materiál: silně legovaná ocel prosté mědi a PTFE odpovídá RoHS Rozměry a údaje pro objednávky pro CR FK FN FS H1 HB NH TH UL KBK 1) hmotnost č. dílu typ [mm] D11 ±0,1 H13 ±0,2 [g] ,5 15 6, CRLNZG-32 40, CRLNZG-40/50 63, CRLNZG-63/80 100, , , CRLNZG-100/125 1) Třída odolnosti korozi 4 dle normy Festo : konstrukční díly s obzvlá ť přísnými nároky na odolnost korozi. Díly do prostoru s agresivními látkami, například v potravinářství nebo v chemickém průmyslu. Pou ití těchto dílů je nutné v daném případě ověřit speciálními zkou kami s příslu nými látkami. 2015/08 změny vyhrazeny internet: 27

28 příslušenství Kyvné příruby SNC materiál: hliníkový tlakový odlitek odpovídá RoHS + = přičíst zdvih 1 osové čepy jsou poji těny proti pootočení upínacími kolíky Rozměry a údaje pro objednávky pro CG CP EK FL L SR XC KBK 1) hmotnost č. dílu typ 2) [mm] H14 h14 H9 ±0,2 [g] , SNC , SNC , SNC , SNC , SNC , SNC SNC-125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2) vhodné pro ATEX 28 internet: změny vyhrazeny 2015/08

29 příslušenství Kyvné příruby SNCB/SNCB- -R3 materiál: SNCB: hliníkový tlakový odlitek SNCB- -R3: hliníkový tlakový odlitek s ochranným povlakem, vysoká ochrana proti korozi prosté mědi a PTFE odpovídá RoHS + = přičíst zdvih Rozměry a údaje pro objednávky pro CB EK FL L MR UB XC [mm] H14 e8 ±0,2 h , , , , , , , pro základní typ varianta R3 vy í ochrana proti korozi KBK 1) hmotnost č. dílu typ KBK 1) hmotnost č. dílu typ [mm] [g] [g] SNCB SNCB-32-R SNCB SNCB-40-R SNCB SNCB-50-R SNCB SNCB-63-R SNCB SNCB-80-R SNCB SNCB-100-R SNCB SNCB-125-R3 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Třída odolnosti korozi 3 dle normy Festo : konstrukční díly s přísnými nároky na odolnost korozi. Vnější viditelné části s přímým kontaktem s okolní pro průmysl běžnou atmosférou respektive látkami, jako jsou ředidla a čisticí prostředky, s požadavky především na funkci povrchu. 2015/08 změny vyhrazeny internet: 29

30 příslušenství Kyvné příruby SNCS materiál: SNCS 32 80: hliníkový tlakový odlitek SNCS : tvárný legovaný hliník prosté mědi a PTFE odpovídá RoHS + = přičíst zdvih Rozměry a údaje pro objednávky pro CN E EP EX FL LT MS RA TG XC KBK 1) hmotnost č. dílu typ [mm] ±0,2 ±0,2 +1 [g] , ,2/ 0,5 10, ,5 14,5 32,5 141, SNCS , , ,5 17, , SNCS , , ,5 18,5 46,5 168, SNCS , , , ,5 189, SNCS , , , , SNCS , / 0, ±0, , SNCS , / 0, ±0, SNCS-125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vněj í viditelné části s po adavky předev ím na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl bě nou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 30 internet: změny vyhrazeny 2015/08

31 příslušenství Kyvné příruby SNCL materiál: hliníkový tlakový odlitek prosté mědi a PTFE odpovídá RoHS + = přičíst zdvih Rozměry a údaje pro objednávky pro CD EW FL L MR XC KBK 1) hmotnost č. dílu typ [mm] H9 h12 ±0,2 [g] , SNCL , SNCL , SNCL , SNCL , SNCL , SNCL SNCL-125 1) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vněj í viditelné části s po adavky předev ím na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl bě nou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. 2015/08 změny vyhrazeny internet: 31

32 příslušenství Údaje pro objednávky upevňovací prvky katalogové listy internet: lo iskové těleso název pro č. dílu typ název pro č. dílu typ lo isková tělesa LNG lo isková tělesa LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN LNG LSN-125 lo isková tělesa LSNG lo isková tělesa LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG LSNG LSNSG-125 lo isková tělesa LBG 1) příčná lo isková tělesa LQG 1) LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG LBG LQG-125 1) vhodné pro ATEX Údaje pro objednávky upevňovací prvky odolné korozi katalogové listy internet: crlng název pro č. dílu typ lo isková tělesa CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG CRLNG internet: změny vyhrazeny 2015/08

33 příslušenství Údaje pro objednávky nástavce na pístnici katalogové listy internet: nástavec na pístnici název pro č. dílu typ název pro č. dílu typ kloubové hlavice SGS vidlicové koncovky SGA 1) SGS-M10x1, SGA-M10x1, SGS-M12x1, SGA-M12x1, SGS-M16x1, SGA-M16x1, SGS-M20x1, SGA-M20x1, SGS-M27x SGA-M27x2 vidlicové koncovky SG 1) pru né spojky FK 1) SG-M10x1, FK-M10x1, SG-M12x1, FK-M12x1, SG-M16x1, FK-M16x1, SG-M20x1, FK-M20x1, SG-M27x2-B FK-M27x2 spojky KSG 1) spojky KSZ 1) KSG-M10x1, KSZ-M10x1, KSG-M12x1, KSZ-M12x1, KSG-M16x1, KSZ-M16x1, KSG-M20x1, KSZ-M20x1, KSG-M27x ) vhodné pro ATEX Údaje pro objednávky nástavce na pístnici odolné korozi katalogové listy internet: crsg název pro č. dílu typ název pro č. dílu typ kloubové hlavice CRSGS vidlicové koncovky CRSG 1) CRSGS-M10x1, CRSG-M10x1, CRSGS-M12x1, CRSG-M12x1, CRSGS-M16x1, CRSG-M16x1, CRSGS-M20x1, CRSG-M20x1, CRSGS-M27x CRSG-M27x2 pružná spojka CRFK 1) CRFK-M10x1, CRFK-M12x1, CRFK-M16x1, CRFK-M20x1, ) vhodné pro ATEX 2015/08 změny vyhrazeny internet: 33

34 příslušenství Sady s měchem DADB Obecné technické údaje typ DADB-V max. rozsah zdvihu válce 1) [mm] upevnění závitovým kolíkem montážní poloha libovolná odolnost médiím prach, třísky, olej, tuk, benzín ( internet: odolnost médiím) teplota okolí 2) [ C] stupeň krytí IP54 odolnost korozi KBK 3) 3 1) v kombinaci se sadou s měchem DADB 2) dbejte rozsahu použití přibližovacích čidel a válce 3) Třída odolnosti korozi 3 dle normy Festo : konstrukční díly s přísnými nároky na odolnost korozi. Vnější viditelné části s přímým kontaktem s okolní pro průmysl běžnou atmosférou respektive látkami, jako jsou ředidla a čisticí prostředky, s požadavky především na funkci povrchu. Materiály funkční řez měch 1 připojení polyamid 2 mezikus polyamid 3 měch nitrilkaučuk 4 koncový díl polyamid 5 šroubovací díl polyamid o-kroužek nitrilkaučuk poznámka o materiálu prosté mědi a PTFE odpovídá RoHS Hmotnosti [g] typ DADB-V zdvih [mm] internet: změny vyhrazeny 2015/08

35 příslušenství Přípustná rychlost pohybu v, v závislosti na délce hadice l 1 Sada měchu je systém bez úniků. Přívod a výstup sady je v připojovací části 1 opatřen otvorem pro vyrovnávání tlaků, aby nedocházelo k nežádoucímu nasávání médií. Tlak vznikající v sestavě měchu při pohybu je velkou měrou určován rychlostí pohybu a délkou hadice. Z diagramu lze zjistit doporučené délky hadic ve vztahu k rychlosti pohybu pohonu. pohyb vpřed pohyb vzad 32/50/ / /63 80/100 -H- upozornění Na otvor pro vyrovnávání tlaků musejí být použita zde uvedená nástrčná šroubení. Alternativně lze použít tlumiče hluku. Tím se nepatrně sníží přípustná rychlost pohybu. Rozměr hadice a nástrčného šroubení pro otvor pro vyrovnávání tlaků [mm] vněj í hadice [mm] šroubení s nástrčnou koncovkou č. dílu typ 32, QS-Gx-8-I NPQH-DK-G18-Q8-P NPQH-D-G18-S8-P10 50, 63, 80, QS-G¼ NPQH-D-G14-Q12-P NPQH-D-G14-S12-P /08 změny vyhrazeny internet: 35

36 příslušenství Rozměry modely CAD ke stažení + = přičíst zdvih zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , Gx 12,9 5, Gx 16,3 5, , , , , , zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , , , , , , G¼ 22, G¼ 22, , , , , , , , , , , zdvih A2 1) D1 D2 EE L1 L2 WH+A2 A2 1) D1 D2 EE L1 L2 WH+A2 [mm] max. max , , , , , , , , , , G¼ G¼ , , , , , , , , , ,3 1) rozměr odpovídá hodnotě E pohonu (prodloužení pístnice) 36 internet: změny vyhrazeny 2015/08

37 příslušenství Údaje pro objednávky sada s měchem Pro použití sady měchu je bezpodmínečně nutné použít prodlouženou pístnici (objednací kód E) údaje pro objednávky stavebnice výrobků. Potřebný rozměr pro objednací kód E v závislosti na pístu a zdvihu válce a také příslušná sada s měchem jsou uvedeny v následující tabulce: Příklad objednávky: Vybraný válec dle norem: DSBG PPV-A- Rozměr pro odpovídající hodnotu E (viz tabulku): 112 mm Úplné typové označení pro válec dle norem: DSBG PPV-A- -112E Příslušná sada s měchem: DADB-V6-32-S Údaje o válci sada s měchem Údaje o válci sada s měchem zdvih rozměr č. dílu typ zdvih rozměr č. dílu typ [mm] [mm] pro E [mm] [mm] [mm] pro E [mm] DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-32-S DADB-V6-40-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-50-S DADB-V6-63-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S DADB-V6-80-S DADB-V6-100-S /08 změny vyhrazeny internet: 37

38 příslušenství Sady pro vícepolohové uspořádání DPNC materiál: příruba: tvárný legovaný hliník závitové kolíky, estihranné matice: pozinkovaná ocel + = přičíst zdvih -H- upozornění Při kombinaci válce a sady pro vícepolohové uspořádání nesmí být překročen maximální celkový zdvih. Rozměry a údaje pro objednávky pro F1 ZJ max. hmotnost č. dílu typ 1) celkový zdvih [mm] +1,8 [mm] [g] , DPNC , DPNC , DPNC , DPNC , DPNC , DPNC DPNC-125 1) vhodné pro ATEX Spojení dvojice válců se stejným do tří nebo čtyřpolohového válce. Tří nebo čtyřpolohový válec se skládá ze dvou oddělených válců, jejich pístnice vyjí dějí od sebe. Tento typ válce mů e tak podle ovládání a poměrů mezi zdvihy dosáhnout a čtyř poloh, z nich ka dá je dána dojetím na doraz. Je nutné pamatovat na to, e při upevnění za konce pístnic vykonává pohyb těleso válce. Válec pak musí být opatřen pohyblivými přívody. Realizace 3 poloh K tomu potřebujete dva válce se stejným zdvihem, které musejí být vzájemně spojeny. Realizace 4 poloh K tomu potřebujeme dva válce s odli nými zdvihy, které musejí být vzájemně spojeny. 38 internet: změny vyhrazeny 2015/08

39 příslušenství Údaje pro objednávky vodicí jednotky pro pevné zdvihy (pouze s kuličkovými obě nými pouzdry) katalogové listy internet: feng zdvih č. dílu typ 1) zdvih č. dílu typ 1) [mm] [mm] pro 32 mm pro 40 mm FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF pro 50 mm pro 63 mm FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF pro 80 mm pro 100 mm FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF FENG KF Údaje pro objednávky vodicí jednotky pro zdvihy dle volby katalogové listy internet: feng pro zdvih s vedením v kuličkových obě ných pouzdrech s kluzným vedením [mm] [mm] č. dílu typ 1) č. dílu typ 1) FENG-32- -KF FENG FENG-40- -KF FENG FENG-50- -KF FENG FENG-63- -KF FENG FENG-80- -KF FENG FENG KF FENG-100-1) vhodné pro ATEX 2015/08 změny vyhrazeny internet: 39
