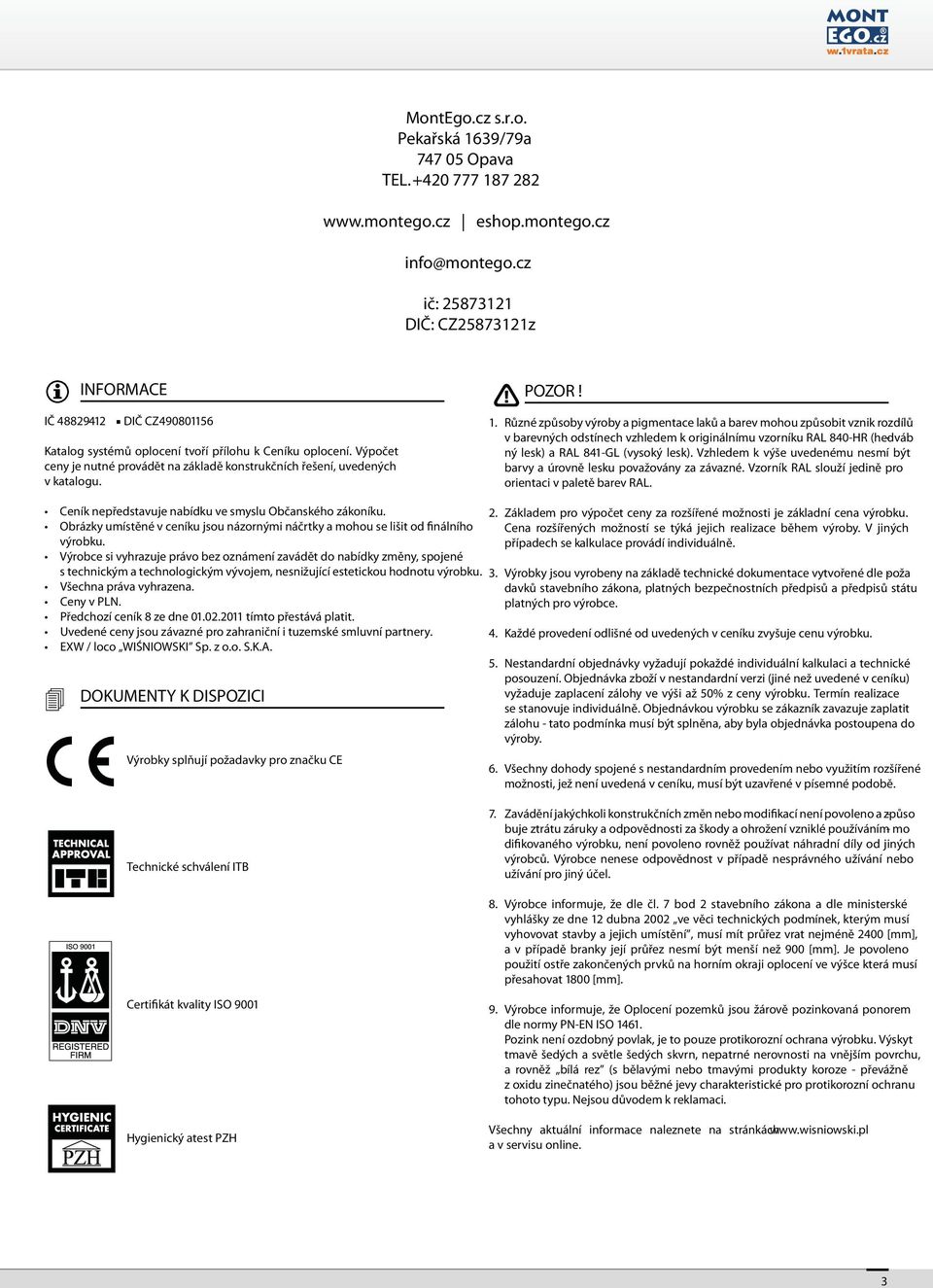

3 MontEgo.cz s.r.o. Pekařská 1639/79a Opava TEL eshop.montego.cz ič: DIČ: CZ z INFORMACE IČ DIČ CZ Katalog systémů oplocení tvoří přílohu k Ceníku oplocení. Výpočet ceny je nutné provádět na základě konstrukčních řešení, uvedených v katalogu. POZOR! 1. Různé způsoby výroby a pigmentace laků a barev mohou způsobit vznik rozdílů v barevných odstínech vzhledem k originálnímu vzorníku RAL 840-HR (hedváb - ný lesk) a RAL 841-GL (vysoký lesk). Vzhledem k výše uvedenému nesmí být barvy a úrovně lesku považovány za závazné. Vzorník RAL slouží jedině pro orientaci v paletě barev RAL. Ceník nepředstavuje nabídku ve smyslu Občanského zákoníku. Obrázky umístěné v ceníku jsou názornými náčrtky a mohou se lišit od finálního výrobku. Výrobce si vyhrazuje právo bez oznámení zavádět do nabídky změny, spojené s technickým a technologickým vývojem, nesnižující estetickou hodnotu výrobku. Všechna práva vyhrazena. Ceny v PLN. Předchozí ceník 8 ze dne tímto přestává platit. Uvedené ceny jsou závazné pro zahraniční i tuzemské smluvní partnery. EXW / loco WIŚNIOWSKI Sp. z o.o. S.K.A. DOKUMENTY K DISPOZICI Výrobky splňují požadavky pro značku CE 2. Základem pro výpočet ceny za rozšířené možnosti je základní cena výrobku. Cena rozšířených možností se týká jejich realizace během výroby. V jiných případech se kalkulace provádí individuálně. 3. Výrobky jsou vyrobeny na základě technické dokumentace vytvořené dle poža - davků stavebního zákona, platných bezpečnostních předpisů a předpisů státu platných pro výrobce. 4. Každé provedení odlišné od uvedených v ceníku zvyšuje cenu výrobku. 5. Nestandardní objednávky vyžadují pokaždé individuální kalkulaci a technické posouzení. Objednávka zboží v nestandardní verzi (jiné než uvedené v ceníku) vyžaduje zaplacení zálohy ve výši až 50% z ceny výrobku. Termín realizace se stanovuje individuálně. Objednávkou výrobku se zákazník zavazuje zaplatit zálohu - tato podmínka musí být splněna, aby byla objednávka postoupena do výroby. 6. Všechny dohody spojené s nestandardním provedením nebo využitím rozšířené možnosti, jež není uvedená v ceníku, musí být uzavřené v písemné podobě. Technické schválení ITB 7. Zavádění jakýchkoli konstrukčních změn nebo modifikací není povoleno a způso - buje ztrátu záruky a odpovědnosti za škody a ohrožení vzniklé používáním - mo difikovaného výrobku, není povoleno rovněž používat náhradní díly od jiných výrobců. Výrobce nenese odpovědnost v případě nesprávného užívání nebo užívání pro jiný účel. 8. Výrobce informuje, že dle čl. 7 bod 2 stavebního zákona a dle ministerské vyhlášky ze dne 12 dubna 2002 ve věci technických podmínek, kterým musí vyhovovat stavby a jejich umístění, musí mít průřez vrat nejméně 2400 [mm], a v případě branky její průřez nesmí být menší než 900 [mm]. Je povoleno použití ostře zakončených prvků na horním okraji oplocení ve výšce která musí přesahovat 1800 [mm]. Certifikát kvality ISO 9001 Hygienický atest PZH 9. Výrobce informuje, že Oplocení pozemků jsou žárově pozinkovaná ponorem dle normy PN-EN ISO Pozink není ozdobný povlak, je to pouze protikorozní ochrana výrobku. Výskyt tmavě šedých a světle šedých skvrn, nepatrné nerovnosti na vnějším povrchu, a rovněž bílá rez (s bělavými nebo tmavými produkty koroze - převážně z oxidu zinečnatého) jsou běžné jevy charakteristické pro protikorozní ochranu tohoto typu. Nejsou důvodem k reklamaci. Všechny aktuální informace naleznete na stránkách a v servisu online. 3

4 Záruční podmínky WIŚNIOWSKI Sp. z o.o. S.K.A. DĚKUJEME ZA ZVOLENÍ ZNAČKY WIŚNIOWSKI Připomínáme vám, že jen správná montáž, správná obsluha a údržba výrobku zajistí plné uspokojení a bezpečné dlouholeté užívání. I. VŠEOBECNÉ ZÁRUČNÍ PODMÍNKY 1. Záruka je platná na území státu, ve kterém byl uskutečněna koupě výrobku WIŚNIOWSKI Sp. z o.o. S.K.A. - dále nazývané výrobce - a platí pro výrobky koupené na prodejních místech spojených s výrobcem. 2. Záruka se vztahuje výhradně na závady vzniklé z důvodů obsažených ve výrobku, výrobky skladované a uložené v krytých, suchých a vzdušných prostorách, montované v normálních podmínkách. Záruka se nevztahuje na poškození vzniklá při přepravě prováděné prodejním místem, zákazníkem ani třetí osobou. 3. Podmínkou pro uplatnění nároků z titulu záruky je doklad o nákupu a správně a kompletně vyplněný záruční list (záruční list vystavuje prodejní místo). Dodatečně v případě vrat s pohonem platí podmínka předložení správně vyplněné Knihy hlášení vrat s potvrzením výrobcem nebo výrobcem doporučeného servisu -o place ných periodických technických prohlídkách a údržbě. 4. Reklamace přijímá prodejce, u kterého byl výrobek zakoupený. 5. Reklamace se musí být podat bez prodlení (nejdéle 14 dní) po zjištění vady nebo jí způsobené poruchy písemnou formou. Viditelné vady musí být nahlášeny před montáží výrobku. Užívání vadného výrobku je zakázáno, protože může způsobit ohrožení bezpečnosti pro uživatele a bezdůvodně zvýšit rozsah nákladů na opravu. Za škody vyplývající z užívání vadného nebo poškozeného výrobku výrobce nenese žádnou odpovědnost. 6. Výrobce nenese odpovědnost za škody vzniklé na majetku zákazníka s výjimkou předmětu, na který se vztahuje poskytnutá záruka. 7. Oprávněnost případných reklamací dodaných výrobků se může vztahovat výhradně na platné normy, - do kumentaci prodejce nebo jiné dokumenty akceptované KUPUJÍCÍM, které tvoří přílohu dané objednávky. II. ZÁRUČNÍ DOBA VÝROBKU Záruku na správnou funkci výrobku výrobce poskytuje na období 2 let od data nákupu, ale nejdéle 2 roky a 6 měsíců od data výroby uvedeného na výrobním štítku výrobku s podmínkou, že je výrobek namontován a užíván dle návodu k montáži a obsluze a pro daný účel. ZÁRUČNÍ DOBA VÝROBKU - DODATEČNÁ USTANOVENÍ - Ve vratech MakroPro a MakroPro Alu ve standardním provedení je záruka na lanka a pružiny cyklů, ale nejdéle 2 roky a 6 měsíců od data výroby. - Ve vratech MakroPro INVEST a MakroPro Alu INVEST ve standardním provedení je záruka na lanka a pružiny cyklů, ale nejdéle 2 roky a 6 měsíců od data výroby. - Ve vratech MakroPro 100 a MakroPro Alu 100 ve standardním provedení je záruka poskytována na vyko - nání cyklů, v tom na lanka cyklů, ale nejdéle 2 roky a 6 měsíců od data výroby. - Záruka se nevztahuje na orosení skel v okénkách, hliníkovém prosklení, hliníkových profilech a na jsou prvky, které podléhají zrychlenému opotřebení s ohledem na svoji funkci nebo vlastnosti materiálu (např. baterie, těsnění, atd.). - Záruka na skla používaná v hliníku a oceli se poskytuje na dobu 5 let a vztahuje se na těsnost lepených skel, zachování přilnavosti vícevrstvých skel (s výjimkou pruhu s šířkou 100 mm od okraje skla a hrany otvorů). Záruka se nevztahuje na praskliny ve skle, způsobené vnějším, mechanickým nebo tepelným působením. - Záruka na ocelové profilové dveře se poskytuje na dobu 5 let s výjimkou příslušenství (kliky, úchyty, zámky, vložky, samozavírací zařízení), pro které platí záruka 2 roky. - Záruční doba pro automaty pro hliníkové automatické dveře je 12 měsíců a je poskytovaná výrobcem těchto automatů. Prodloužení záruky je možné jen po podepsání servisní smlouvy s výrobcem automatů. III. ZÁRUČNÍ DOBA PROTI KOROZI TRVÁ: a) 10 let pro hliníkové části s povrchovou úpravou práškovými polyesterovými barvami - počítaje od data prodeje (ale nejdéle 10 let a 6 měsíců od data výroby): Záruka se zkracuje, pokud byl výrobek instalován v silně agresivním prostředí: - Pro prvky montované uvnitř nebo venku v otevřeném venkovském prostředí ve vnitrozemí (C2* nízké ohrožení korozí) 9 let, - Pro prvky montované venku v městském prostředí ve vnitrozemí nebo na mírném pobřeží (C3* střední ohrožení korozí) 8 let, - Pro prvky montované uvnitř (plavecké bazény, chemické provozy) nebo venku na průmyslových plochách ve vnitrozemí nebo ve městě na pobřeží (C4* silné ohrožení korozí) 5 let, - Pro prvky montované venku v průmyslových prostorách s velkou vlhkostí nebo s vysokým obsahem - chlori dů (pobřeží) (C5* velmi silné ohrožení korozí) 3 roky, - Pro prvky montované venku v blízkosti moře v mírném podnebí (C6* velmi silné ohrožení korozí) 12 měsíců - Výrobky používané blíže než 500 m od mořského pobřeží nemají nárok na protikorozní záruku. b) 10 let od data prodeje na prvky oplocení pozemků (vrata, branky, segmenty, sloupky) a průmyslové ohrady (posuvná vrata PI 95, dvoukřídlá vrata, branky, segmenty, mřížo - vané panely, sloupky) s pozinkovaným povrchem a barvené práškovými polyesterový - mi barvami (ale ne více než 10 let a 6 měsíců od data výroby), 5 let od data prodeje na posuvná průmyslová vrata PI130, PI200 s pozinkovaným povr - chem a barvené práškovými polyesterovými barvami - nebo s pozinkovaným povrchem a natřené klasickou metodou (ale ne více než 5 let a 6 měsíců od data výroby). - Záruka zahrnuje odolnost výrobků proti korozi. - Oplocení musí být provedeno jako celek z výrobků výrobce. - Změna barvy povlaku, prvky pohonu a zámky a závěsy vrat a branek, a také prvky vyrobené z umělých hmot nespadají pod prodlouženou záruku proti korozi a záruční doba je 2 roky. - Záruka je poskytnutá s podmínkou, že montáž bude provedená dle návodu k montáži a obsluze a dle stavebních předpisů, a výrobek je užíván ve shodě se svým určením. - Záruka se poskytuje na všechny výrobní vady a na protikorozní ochranu s podmínkou, že výrobky nejsou vystavované působení teplot nižších než -20 C a vyšších než +50 C. a nejsou montované při teplotě nižší než -10 C. - Záruka se poskytuje s podmínkou, že užívání výrobků bude probíhat v podmínkách normálního prostředí bez kontaktu s agresivními látkami. - Na výrobky používané v prostředí s velmi vysokou korozivní agresivitou (kategorie C5 dle PN-EN ISO ) se záruka nevztahuje. - Z výroby nezabezpečené nebo během montáže provedené hrany řezů (konce drátů, hrany otvorů atd.) ve vzdálenosti do 10 [mm] od linie řezu nespadají do záruky. - Výrobky používané blíže než 500 m od mořského pobřeží nemají nárok na protikorozní záruku. - Pro prvky montované venku v průmyslových prostorách s velkou vlhkostí nebo s vysokým obsahem - chlori dů (pobřeží) (C5* velmi silné ohrožení korozí) 12 měsíců. - Pro prvky montované venku v blízkosti moře v mírném podnebí (C6* velmi silné ohrožení korozí) 6 měsíců. IV. ZÁRUČNÍ PLNĚNÍ 1. V záruční době jsou odstraňované všechny vady výrobku způsobené zjištěnými vadami materiálu nebo chybami při výrobě. 2. Výrobce se zavazuje opravit vadný výrobek nebo snížit prodejní cenu výrobku nebo vyměnit výrobek za nový - o způsobu rozhoduje výrobce. 3. Výrobce neodpovídá za náklady za případnou demontáž a montáž a dopravu reklamovaných dílů. 4. Za realizaci všech záručních a pozáručních oprav výrobků od výrobce odpovídá dovozce. 5. Doba opravy výrobku může být prodloužená v případě nutnosti výměny komponent, které musí výrobce objednat u subdodavatelů. 6. V situaci, kdy oprava výrobku vyžaduje práci ve výškách více než 2 m nad zemí, reklamující zajistí servisní četě bezpečný přístup k výrobku. 7. Vyměněné díly se stávají majetkem výrobce nebo firmy poskytující servisní služby, pověřené výrobcem. Záruční plnění nebude poskytnuto v případě: 1. Mechanického poškození vzniklého při skladování, montáži a užívání výrobku v rozporu s určením. 2. Montáže provedené nekompetentní osobou** a v rozporu s návodem k montáži a obsluze a také v přípa - dě zanedbání údržby výrobku popsané v návodu k montáži a obsluze. 3. Nesprávné obsluhy v rozporu s návodem k montáži a obsluze výrobku nebo používání nesprávného -výrob ku. 4. Působení vnějších činitelů jako: oheň, voda, soli, louhy, kyseliny, organická rozpouštědla obsahující estery, alkoholy, aromatické látky, glykol éteru nebo chlorované uhlovodíky a jiné agresivní chemické látky (např. cement, vápno, brusné a čisticí prostředky způsobující úbytek materiálu nebo rýhy) nebo abnormální - poča sí, živelné pohromy a náhodné události. 5. Rušení činnosti ovládacího zařízení způsobené silným elektromagnetickým polem pocházejícím z v blízkosti lokalizovaných energetických nebo rádiových zařízení. 6. Úprav nebo konstrukčních změn provedených uživatelem nebo třetí osobou neoprávněnými k takovým - změ nám výrobcem. 7. Oprav provedených nekompetentními osobami** nebo nepověřenými výrobcem. 8. Použití náhradních dílů nebo přídavných zařízení od jiných výrobců než jsou originální díly výrobce, bez písemného souhlasu výrobce. 9. Neprovedení činností uvedených v návodu k montáži a obsluze, které je uživatel výrobku povinen provádět sám a na vlastní náklady. 10. Použití vrat v korozivním prostředí kategorie jiné než C1, C2, C3 (dle PN-EN ISO a PN-EN ISO 14713). 11. Deformace panelů segmentových vrat ohnutím pod vlivem rozdílu teplot venku a uvnitř místnosti. 12. Provedení montáže v rozporu s technickými a stavebními předpisy. 13. Poškození vzniklých v důsledku nesprávného skladování nebo uložení výrobku. V. ZÁVĚREČNÉ POZNÁMKY 1. Přílohou k výrobku je návod k montáži a obsluze, Záruční list, a v případě vrat s pohonem navíc Kniha hlášení. 2. Náklady na opravu závad a vad nespadajících do záruční opravy nese ten, kdo se obrátí na servis výrob - ce. 3. V případě nutnosti předání komponenty na odbornou expertízu u dodavatele může být doba posouzení reklamace prodloužená. 4. Záruka na koupený výrobek neruší, neomezuje ani nepozastavuje práva kupujícího, vyplývající z neshody výrobku se smlouvou. 5. Jiné parametry výrobků, které nejsou popsané v záručních podmínkách, jsou uvedené v cenících pro - odpo vídající výrobní skupinu v popisu standardního provedení. * stupeň korozivní agresivity prostředí dle PN-EN ISO 14713, ** kompetentní osoba osoba vybavená nezbytnými instrukcemi, odpovídajícím způsobem proškolená, s kvalifikací vyplývající ze znalostí a praktických zkušeností, zaručující provedení montáže správným a bezpečným způsobem. c) 5 let od data prodeje na ocelové profilové dveře barvené práškovými polyesterovými barvami (ne ale více než 5 let a 6 měsíců od data výroby). Záruka se zkracuje, pokud byl výrobek instalován v silně agresivním prostředí: - Pro prvky montované venku v průmyslových prostorách s velkou vlhkostí nebo s vysokým obsahem chloridů (pobřeží) (C5* velmi silné ohrožení korozí) 3 roky. - Pro prvky montované venku v blízkosti moře v mírném podnebí (C6* velmi silné ohrožení korozí) 12 měsíců. - Výrobky používané blíže než 500 m od mořského pobřeží nemají nárok na protikorozní záruku. d) 2 roky od data prodeje na prvky oplocení pozemků (vrata, branky, segmenty, sloupky) a průmyslové ohrady (vrata, branky, segmenty, mřížové panely, sloupky) žárově pozin - kované dle normy PN-EN ISO 1461 (ne ale déle než 2 roky a 6 měsíců od data výroby) Záruka se zkracuje, pokud byl výrobek instalován v silně agresivním prostředí: - Pro prvky montované venku v průmyslových prostorách ve vnitrozemí nebo ve městě na pobřeží (C4* silné ohrožení korozí) 15 měsíců. 4

5 Obsah Obsah Vzory výplní 6 CLASSIC VARIO STYLE PREMIUM LUX MODERN Posuvná vrata Dvoukřídlá vrata Branky Segmenty Sloupky Systém STYLE 27 Typové rozměry Speciální rozměry Další možnosti Sloupky 39 Další možnosti Automatika 43 Posuvná vrata Dvoukřídlá vrata Ostatní nabídka 47 Zábradlí Systém BASIC Systém DUET Konstrukce pro individuální výplně

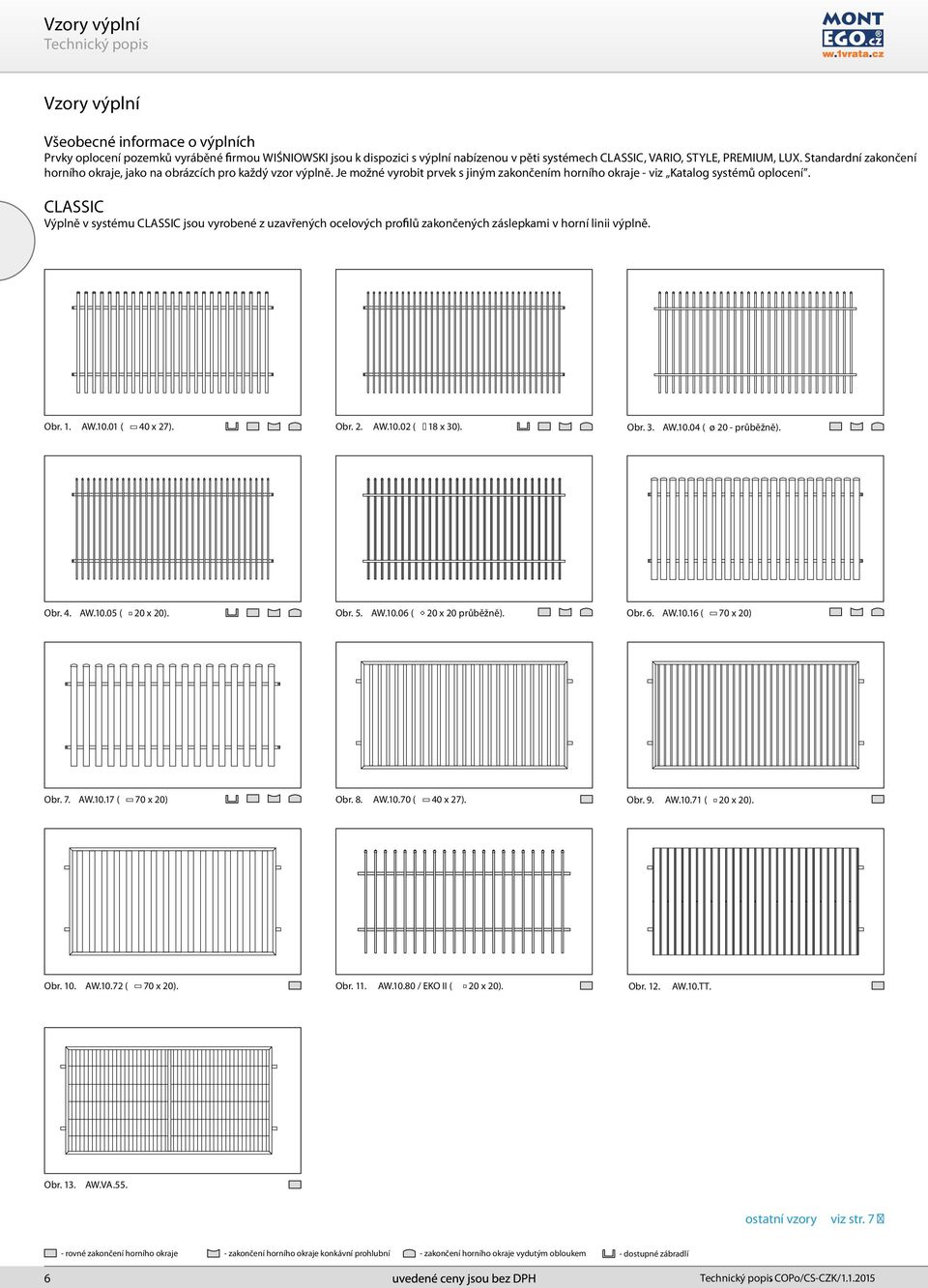

6 Vzory výplní Vzory výplní Všeobecné informace o výplních Prvky oplocení pozemků vyráběné rmou WIŚNIOWSKI jsou k dispozici s výplní nabízenou v pěti systémech CLASSIC, VARIO, STYLE, PREMIUM, LUX. Standardní zakončení horního okraje, jako na obrázcích pro každý vzor výplně. Je možné vyrobit prvek s jiným zakončením horního okraje - viz Katalog systémů oplocení. CLASSIC Výplně v systému CLASSIC jsou vyrobené z uzavřených ocelových pro lů zakončených záslepkami v horní linii výplně. Obr. 1. AW ( 40 x 27). Obr. 2. AW ( 18 x 30). Obr. 3. AW ( ø 20 - průběžně). Obr. 4. AW ( 20 x 20). Obr. 5. AW ( 20 x 20 průběžně). Obr. 6. AW ( 70 x 20) Obr. 7. AW ( 70 x 20) Obr. 8. AW ( 40 x 27). Obr. 9. AW ( 20 x 20). Obr. 10. AW ( 70 x 20). Obr. 11. AW / EKO II ( 20 x 20). Obr. 12. AW.10.TT. Obr. 13. AW.VA.55. ostatní vzory viz str. 7 - rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí 6, COPo/CS-CZK/

7 Vzory výplní Konstrukce pro individuální výstavbu Obr. 14. AW Obr. 15. AW.10.PP. Obr. 16. AW.10.PU. Popis a ceny - viz str. 95 VARIO Výplně v systému VARIO jsou vyrobené z uzavřených ocelových pro lů zakončených ozdobnými prvky v horní linii výplně. Obr. 17. AW ( 20 x 20). Obr. 18. AW ( 20 x 20). Obr. 19. AW ( 20 x 20). Nasazované hroty typu FL Hroty ze hmoty ABS jsou k dispozici v odstínech: černá (standard), stříbrná, bílá a zlatá. Obr. 20. AW ( 20 x 20). Obr. 21. Hrot K-ABS (standard dle vzoru AW.10.84). Obr. 22. Hrot O-ABS (standard dle vzoru AW.10.81, AW.10.82, AW.10.83). - rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí COPo/CS-CZK/ , 7

8 Vzory výplní STYLE Výplně v systému STYLE jsou vyrobené z ocelových tyčí o průřezu 12 x 12 [mm]. Obr. 23. AW Obr. 24. AW Obr. 25. AW Obr. 26. AW Obr. 27. AW Obr. 28. AW Obr. 29. AW Obr. 30. AW Obr. 31. AW Obr. 32. AW Obr. 33. AW Obr. 34. AW Obr. 35. AW Hroty typu TOP Obr. 36. Hrot TOP 1 (standard). Obr. 37. Hrot - TOP 3. Obr. 38. Hrot - TOP 4. Obr. 39. Hrot - TOP 6. Obr. 40. Hrot - TOP 7. - rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí 8, COPo/CS-CZK/

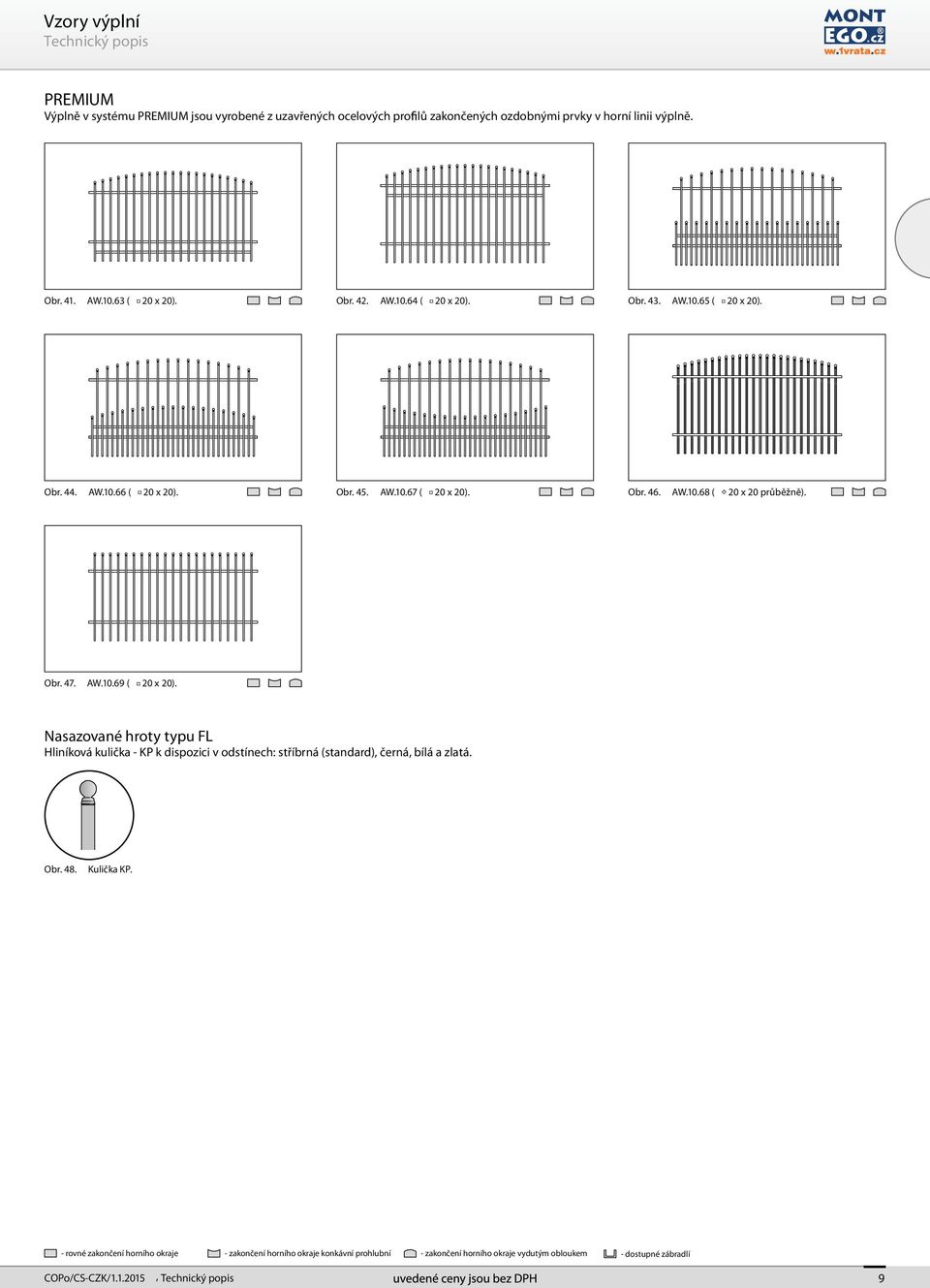

9 Vzory výplní PREMIUM Výplně v systému PREMIUM jsou vyrobené z uzavřených ocelových pro lů zakončených ozdobnými prvky v horní linii výplně. Obr. 41. AW ( 20 x 20). Obr. 42. AW ( 20 x 20). Obr. 43. AW ( 20 x 20). Obr. 44. AW ( 20 x 20). Obr. 45. AW ( 20 x 20). Obr. 46. AW ( 20 x 20 průběžně). Obr. 47. AW ( 20 x 20). Nasazované hroty typu FL Hliníková kulička - KP k dispozici v odstínech: stříbrná (standard), černá, bílá a zlatá. Obr. 48. Kulička KP. - rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí COPo/CS-CZK/ , 9

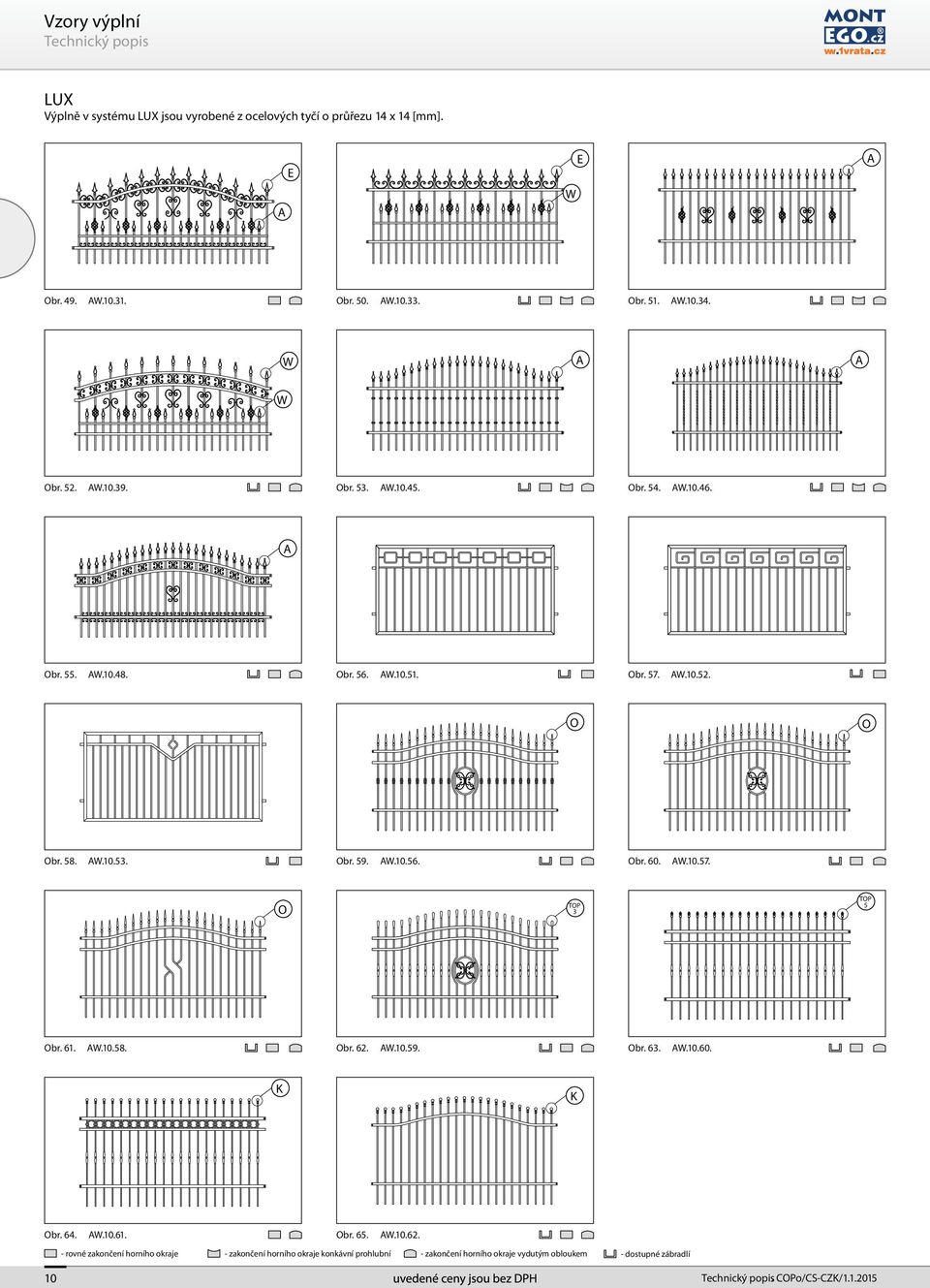

10 Vzory výplní LUX Výplně v systému LUX jsou vyrobené z ocelových tyčí o průřezu 14 x 14 [mm]. A E W E A Obr. 49. AW Obr. 50. AW Obr. 51. AW W A A W Obr. 52. AW Obr. 53. AW Obr. 54. AW A Obr. 55. AW Obr. 56. AW Obr. 57. AW O O Obr. 58. AW Obr. 59. AW Obr. 60. AW O TOP 3 TOP 5 Obr. 61. AW Obr. 62. AW Obr. 63. AW K K Obr. 64. AW Obr. 65. AW rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí 10, COPo/CS-CZK/

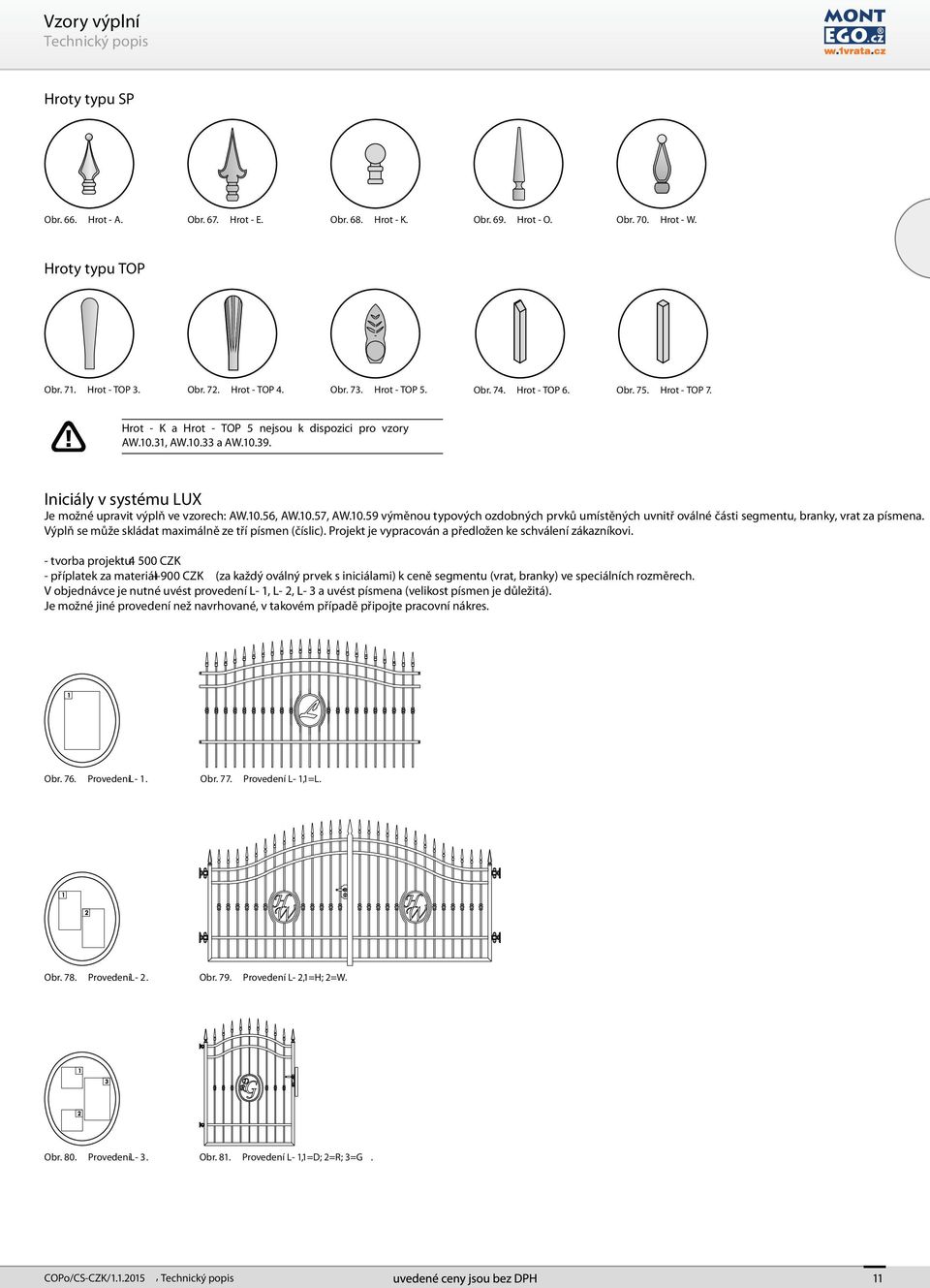

11 Vzory výplní Hroty typu SP Obr. 66. Hrot - A. Obr. 67. Hrot - E. Obr. 68. Hrot - K. Obr. 69. Hrot - O. Obr. 70. Hrot - W. Hroty typu TOP Obr. 71. Hrot - TOP 3. Obr. 72. Hrot - TOP 4. Obr. 73. Hrot - TOP 5. Obr. 74. Hrot - TOP 6. Obr. 75. Hrot - TOP 7. Hrot - K a Hrot - TOP 5 nejsou k dispozici pro vzory AW.10.31, AW a AW Iniciály v systému LUX Je možné upravit výplň ve vzorech: AW.10.56, AW.10.57, AW výměnou typových ozdobných prvků umístěných uvnitř oválné části segmentu, branky, vrat za písmena. Výplň se může skládat maximálně ze tří písmen (číslic). Projekt je vypracován a předložen ke schválení zákazníkovi. - tvorba projektu: CZK - příplatek za materiál +900 CZK (za každý oválný prvek s iniciálami) k ceně segmentu (vrat, branky) ve speciálních rozměrech. V objednávce je nutné uvést provedení L- 1, L- 2, L- 3 a uvést písmena (velikost písmen je důležitá). Je možné jiné provedení než navrhované, v takovém případě připojte pracovní nákres. Obr. 76. Provedení L- 1. Obr. 77. Provedení L- 1, 1=L. Obr. 78. Provedení L- 2. Obr. 79. Provedení L- 2, 1=H; 2=W. Obr. 80. Provedení L- 3. Obr. 81. Provedení L- 1, 1=D; 2=R; 3=G. COPo/CS-CZK/ , 11

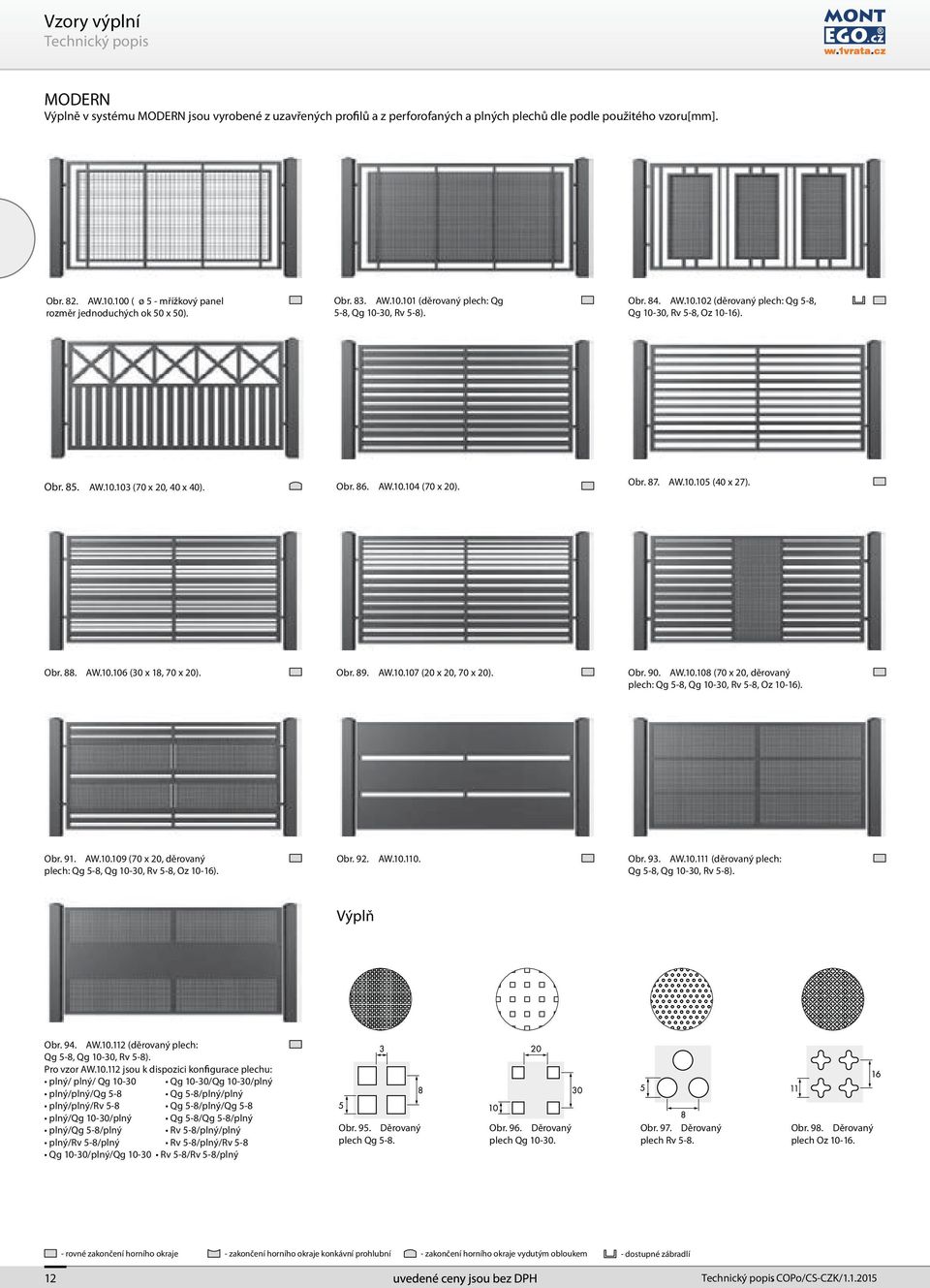

12 Vzory výplní MODERN Výplně v systému MODERN jsou vyrobené z uzavřených pro lů a z perforofaných a plných plechů dle podle použitého vzoru[mm]. Obr. 82. AW ( ø 5 - mřížkový panel rozměr jednoduchých ok 50 x 50). Obr. 83. AW (děrovaný plech: Qg 5-8, Qg 10-30, Rv 5-8). Obr. 84. AW (děrovaný plech: Qg 5-8, Qg 10-30, Rv 5-8, Oz 10-16). Obr. 85. AW (70 x 20, 40 x 40). Obr. 86. AW (70 x 20). Obr. 87. AW (40 x 27). Obr. 88. AW (30 x 18, 70 x 20). Obr. 89. AW (20 x 20, 70 x 20). Obr. 90. AW (70 x 20, děrovaný plech: Qg 5-8, Qg 10-30, Rv 5-8, Oz 10-16). Obr. 91. AW (70 x 20, děrovaný plech: Qg 5-8, Qg 10-30, Rv 5-8, Oz 10-16). Obr. 92. AW Obr. 93. AW (děrovaný plech: Qg 5-8, Qg 10-30, Rv 5-8). Výplň Á À À À ÀÁ Á À À Obr. 94. AW (děrovaný À plech: À ÀÁ Á Qg 5-8, Qg 10-30, ÁÀÁ À Rv À5-8). Pro vzor AW Á À ÀÁ jsou k dispozici kon gurace plechu: À plný/ plný/ Qg Qg 10-30/Qg 10-30/plný À À plný/plný/qg 5-8 Qg 5-8/plný/plný Á À ÀÁ plný/plný/rv 5-8 Qg 5-8/plný/Qg 5-8 plný/qg 10-30/plný Qg 5-8/Qg 5-8/plný plný/qg 5-8/plný Rv 5-8/plný/plný plný/rv 5-8/plný Rv 5-8/plný/Rv 5-8 Qg 10-30/plný/Qg Rv 5-8/Rv 5-8/plný Obr. 95. Děrovaný plech Qg 5-8. Obr. 96. Děrovaný plech Qg Obr. 97. Děrovaný plech Rv 5-8. Obr. 98. Děrovaný plech Oz rovné zakončení horního okraje - zakončení horního okraje konkávní prohlubní - zakončení horního okraje vydutým obloukem - dostupné zábradlí 12, COPo/CS-CZK/

13 Oplocení pozemků - Posuvná vrata Posuvná vrata Obr. 1. Posuvná vrata ruční společně se sloupky oplocení. Obr. 3. Pohon ve sloupku vrat (AWSo-2000). Obr. 4. Venkovní pohon. Obr. 5. Detail A - signalizační světlo a anténa. Obr. 6. Detail B - signalizační světlo a anténa. Obr. 7. Detail C - páka pro odblokování pohonu. Obr. 2. Posuvná vrata s pohonem společně se sloupky oplocení. Sloupek ke kterému je upevněn úchyt a sloupek ke kterému se spojkou připevňuje sloupek vrat nepatří do soupravy s vraty. je třeba je objednat samostatně - viz str Nosná kolejnice Nosná kolejnice z pro lu U o průřezu 55 x 50 [mm] (AW / EKO II), kolejnice 95 x 85 [mm] šroubovaná ke křídlu vrat (rozměry typové a speciální). Všeobecné informace Standardní provedení: samonosná vrata s kompletem pojezdových dílů, úchytem, montážní soupravou (šrouby, kotvy), protikorozní ochrana: žárový pozink nebo žárový pozink + RAL Standard, základní díly vrat: výplň křídla: ocelové pro ly, tyče (dle vzoru výplně - viz str. 6-12), zakončení horního okraje rovné nebo do oblouku (dle vzoru výplně - viz str standard, jiné viz Katalog systémů oplocení ), systémy CLASSIC, VARIO, STYLE, PREMIUM, LUX, MODERN - nosná kolej - nice 95 x 85 [mm], systém EKO II - nosná kolejnice 55 x 50 [mm], ručně otvíraná vrata - hákový zámek, vrata s pohonem - ve sloupku vrat nebo venkovním - obr.3 a obr.4 Zámky, úchyt a sloupek vrat Ručně otvíraná vrata jsou vybavená hákovým zámkem s cylindrickou vložkou (3 klíče) a úchytem. Ve vratech s pohonem plní blokující funkci pohon. Křídlo vrat při zavírání naráží na úchyt. Zabezpečení Zátěžový spínač používaný ve vratech vybavených pohonem, když křídlo - bě hem pohybu narazí na překážku, zastaví se a vrátí přibližně o 100 [mm]. Gumová lišta (doraz) - na čele křídla po vrat s pohonem a u vrat připravených pro montáž pohonu. fotobuňky, bezpečnostní lišty - viz Další možnosti str. 14. Automatika Vrata mohou být vybavená pohonem umožňujícím otevírání prostřednictvím - rádi ového vysílače nebo kabelového vypínače. Pohon vrat je montovaný do sloupku o průměru 120 x 120 [mm] a zabezpečený krytem (kryt je ve vratech s pozinkem v odstínu RAL 7030 (šedá). Páka otevírání krytu současně odblokuje pohon a po sejmutí krytu umožní přístup k pohonu v případě výpadku elektrické energie. Vrata mohou být alternativně vybavená venkovním pohonem (v nabídce výrobce vrat) montovaným na polici šroubovanou ke sloupku vrat. Vybavení pohonů - viz str. 84 Automatika. Obr. 8. Pojezd v kolejnici - 55x50 [mm]. Obr. 9. Pojezd v kolejnici - 95x85 [mm]. Montáž vrat Vrata jsou samonosné konstrukce, nosná struktura je usazená v základech prostřed - nictvím základových šroubů. Základové šrouby (bodce) jsou součástí montážní - sou pravy (pro zabetonování). Typ montáže: B-2 - vrata na dvou základových šroubech (standard pro vrata P, Wk), B-3 - vrata na třech základových šroubech (standard pro vrata Wp). Obr. 10. Montáž B-2. Obr. 11. Montáž B-2. COPo/CS-CZK/ , 13

14 Oplocení pozemků - Posuvná vrata Plná výplň výplň: (AW.10.TT) Vrata mají jednostrannou výplň ze strany ulice trapézovým plechem T-10 (výška trapézu 10 [mm]). Plech je k dispozici v odstínech (zvenčí): RAL 6005 (zelená), RAL 7016 (grafitová), RAL 7035 (světle šedá), RAL 8014 (hnědá), RAL 8017 (tmavě hnědá), RAL 9006 (stříbrná), RAL 9016 (bílá), BTX 2701 (bordó), zlatý dub a ořech; zevnitř: odstín základní barvy (šedá nebo béžová). Je možné nabarvení konstrukce, na kterou se montuje výplň (plech T-10). Vrata ve verzi s pohonem: vybavená pohonem AWso2000/M4 montovaným do sloupku vrat nebo venkovním pohonem. Obr. 16. Plech T-10. Obr. 12. Montáž B-3/6019. Obr. 13. Montáž B-3/5015. Dodání Vrata jsou dodávána smontovaná do jednoho celku. Obr. 17. Vrata s výplní AW.10.TT - pohled z ulice. Maximální plocha výplně plechem je 12 [m 2 ] Montážní rozměry Montážní podmínky Další možnosti - za příplatek Vrata mimo řadu speciálních rozměrů Vrata jsou k dispozici v rozměrech odstupňovaných po 100 [mm] šířky a 50 [mm] výšky. Dodatečný vysílač dálkového ovládání Pro vrata s pohonem. K dispozici ve čtyřkanálové verzi. Obr. 14. Montážní rozměry a jejich označení potřebné pro správnou volbu a montáž posuvných vrat - vrata pravá, pohled zevnitř. Výška sloupku vrat od konečné úrově vjezdu je přibližně H+175 [mm] pro vrata s rozměry typovými i speciálními z řady. So - šířka mezi sloupky (rozměr na objednávku), H - výška křídla vrat (rozměr na objednávku), Lx - výška sloupku od země, K - rozteč základových šroubů (viz: tabulka s cenami), N - šířka pro ruční vrata a vrata připravená pro montáž pohonu venkovní (N = S o [mm]); pro vrata s pohonem ve sloupku (N = So [mm]), T - celková délka křídla vrat (T = S o + K [mm]). Vrata s výplní mřížovaným panelem (AW.VA.55) Svařovaný panel z ocelových tyčí (samostatných vodorovných i -svis lých) - panel VEGA U86, Průměr vodorovných tyčí: 8 [mm], Průměr svislých tyčí: 6 [mm], Rozměr jednoduchých ok: 50 x 200 [mm]. Souprava světelných čidel Fotobuňky (vysílač a přijímač) jsou pojistkou proti pohybu křídla vrat, když se - v je jich cestě nachází překážka. Fotobuňky mohou být montované na sloupky oplocení nebo na samostatné sloupky. Sloupek pro světelné čidlo Sloupek určený pro montáž světelného čidla. Je vybavený patkou, kterou je třeba upevnit do zpevněného podloží. Pro fotobuňky SOMFY sloupek v černé barvě. Nátěr práškovou barvou v odstínech RAL Nátěr práškovou barvou ve standardních odstínech: MAT - RAL 5010 (modrá), RAL 6005 (zelená), RAL 7016 (grafitová), RAL 7030 (šedá), RAL 8014 (hnědá), RAL 8019 (hnědá), RAL 9005 (černá). MAT STRUKTURA - RAL 9005 (černá). Nátěr práškovou barvou v nestandardních odstínech: MAT - RAL 3005 (červená), RAL 7040 (šedá), RAL 8017 (hnědá), RAL 9016 (bílá). Jiná barva RAL - k dispozici po dohodě s obchodním oddělením. Nátěr práškovou barvou ve speciálních odstínech: Antracit, Litina, Křemen. Důležité informace o barvách - viz str. 3 bod 1. V případě objednání vrat ve stejné barvě v různých objednáv - kách (postupné dodávky) barvy se mohou lišit svým odstínem. Výměna hrotů Platí pro výplně zakončené hroty v systémech VARIO, STYLE, PREMIUM a LUX - viz str Způsob výměny platí jen pro hroty vyskytující se v daném systému. Příplatky - viz Další možnosti, str. 40, 49, 55 a 67. Obr. 15. Posuvná vrata s výplní AW.VA.55 - pohled z ulice (levá). 14, COPo/CS-CZK/

15 Oplocení pozemků - Posuvná vrata Jiné zakončení horního okraje Zakončení horního okraje určují vzory na straně 6-12, možnost provedení jiného zakončení je uvedená v Katalogu systémů oplocení. Obr. 18. Označení zakončení horního okraje vrat. P - rovné zakončení horního okraje, W p - zakončení horního okraje vypouklým obloukem (v případě změny zakončení horního okraje z P na Wp standardní typ montáže vrat se změní z B-2 na B-3), Wk - zakončení horního okraje konkávní prohlubní. Ostré seříznutí Platí jen pro vzor AW Ostré zakončení horního okraje vrat seříznutím profilů (pod úhlem 45 o ) ve výšce nejméně 1800 [mm] od hotové úrovně vjezdu. Směr seříznutí profilu je třeba uvést V objednávce. Obr. 21. Montážní rozměry a jejich označení potřebné pro správnou volbu a montáž posuvných vrat na kolečkách- vrata levá, pohled z pozemku. So - šířka mezi sloupky (rozměr na objednávku), H - výška křídla vrat (rozměr na objednávku), Hr - výška horního okraje od podloží, P - mezera (dle kolejničky - viz obr ), Ls - celková délka kolejničky Ls = 2 x S o [mm] (výjimka pro vrata s pohonem AWso2000 Ls = 2 x S o [mm]), T - celková délka křídla vrat T = So [mm] (výjimka pro vrata s pohonem AWso2000 T = So [mm]). ulice ulice pozemek Obr. 19. Seříznutí naostro směrem k pozemku Obr. 20. (standard). pozemek Seříznutí naostro směrem do ulice. Příprava vrat pro montáž venkovního pohonu Vrata připravená pro montáž venkovního pohonu -(při šroubovaný profil pro montáž zubaté lišty a police pro pohon které jsou k dispozici v nabídce výrobce vrat - viz str. 84. Vrata nemají zámek. V případě objednání zám - ku (ruční vrata připravená pro montáž venkov - ního pohonu) to je třeba uvést v objednávce (v sestavě není gumová lišta - doraz). Montáž na tři základové šrouby (typ B-3) Standardně jsou vrata se zakončením horního okraje rovným nebo konkávním -upev ňována na dva základové šrouby. Vrata lze rovněž namontovat na tři základové šrouby. Vrata B-3/5015 ve verzi s pohonem ve sloupku vrat do max. šířky 5000 [mm] nebo max. výšky 1500 [mm] (viz str. 14 Obr. 13). Vrata B-3/6019 ve verzi s pohonem ve sloupku vrat zesíleným dodatečným sloupkem který se používá ve vratech se šířkou přesahující 5000 [mm] nebo - výš kou přesahující 1500 [mm] (viz str. 14 Obr. 12). Páka otevření krytu sloupku vrat ze strany průjezdu. Vrata v ruční verzi a ve verzi s venkovním pohonem - v celém rozsahu rozměrů, bez dodatečného výztužného sloupku. Dodatečné soupravy pro tvorbu základů Je možné dřívější objednání dodatečných kompletních montážních souprav pro tvorbu základů. dle způsobu montáže a druhu vrat jsou k dispozici: Souprava pro B-2 (M20) : v soupravě: 2 x kotva M20, 4 x podložka, 4 x matice M20, Souprava pro B-3 (M20) : v soupravě: 3 x kotva M20, 6 x podložka, 6 x matice M20, Souprava pro EKO (M16): v soupravě: 2 x kotva M16, 4 x podložka, 4 x matice M16, Souprava pro vrata na kolečkách (M16) : v soupravě: 4 x kotva M16, 8 x podložka, 8 x matice M16. Posuvná vrata na kolečkách PK Posuvná vrata je konstrukce vybavená pojízdnými kolečky, křídlo se pohy - buje po kolejničce přišroubované do podloží (FLOOR - standard) nebo - za betonované (OMEGA - varianta za příplatek) do podloží. Nosný profil 120 x 80 [mm] (kolečka zabudovaná uvnitř profilu). S ohledem na rozdíly v mezeře - se doporučuje volit objednávanou výšku vrat na kolečkách dle vzorce H = H r - 30 [mm]. Obr. 22. Nosný profil 120 x 80 [mm]. Obr. 23. Pojezdová kolejnička Obr. 24. Pojezdová kolejnička FLOOR. OMEGA. Sloupek vrat je vybaven spojovacím prvkem pro vrata s výškou H > 1500 [mm]. Možnost použití dalších možností typové Rozměry Automatika viz str. 84 Vrata mimo řadu speciálních rozměrů Nátěr práškovou barvou v nestandardních barvách Nátěr práškovou barvou na jinou barvu RAL Nátěr práškovou barvou ve speciálních barvách Jiné zakončení horního okraje Souprava pro tvorbu základů Výměna hrotů Montáž na tři základové šrouby (typ B-3) Ostré seříznutí Příprava vrat pro montáž venkovního pohonu Vrata na kolečkách PK Volitelná varianta Není k dispozici speciální COPo/CS-CZK/ , 15

16 Oplocení pozemků - Dvoukřídlá vrata Dvoukřídlá vrata Systém LUX Systém PREMIUM Obr. 5. Vrata se zámkem LOCINOX vzor: AW.10.56, AW.10.57, AW Obr. 6. Klika se štítky. Obr. 1. Dvoukřídlová vrata ruční společně se sloupky oplocení. Závěsy Vrata mají standardní závěsy montované na montážní destičky. Závěsy jsou v ose vrat. Je také možný jiný typ montáže - viz Další možnosti str. 18 (Obr. 18, Obr. 19). Zabezpečení Zabezpečení proti samovolnému zavření ručních vrat - standard. Fotobuňky - viz Další možnosti str. 17. Obr. 2. Dvoukřídlová vrata s pohonem společně se sloupky oplocení. Vrata nejsou vybavená sloupky. Je třeba je objednat samo - statně. Volba průměru sloupků - viz str. 24, Tab. 1 a 2. Všeobecné informace Standardní provedení: ručně otvíraná vrata - obyčejný zámek (vsazený); pro vzory AW.10.56, AW.10.57, AW venkovní zámek (LOCINOX), protikorozní ochrana: žárový pozink nebo žárový pozink + RAL Standard, základní díly vrat: výplň křídla: ocelové profily, tyče (dle vzoru výplně - viz str. 6-12), zakončení horního okraje rovné nebo do oblouku (dle vzoru výplně - viz str standard), jiné viz Katalog systémů oplocení, křídlo aktivní pravé (standard - pohled z pozemku), symetrická křídla; pasivní křídlo má západku, dorazy s pojistkou proti samočinnému zavření křídel v ručních vratech - 2 ks - viz str. 17, Obr. 16, příčka pro montáž pohonu - standardní, vrata montovaná ke sloupkům na montážních destičkách (standard), vrata s pohonem - nemají zámek a západku, dle výplně ve vzorech AW.10.56, AW.10.57, AW.10.58, AW.10.59, AW dvoukřídlá vrata k dispozici s obloukem c = 150 a c = 350 [mm]. Doporučujeme variantu s obloukem c = 350 [mm] (vizuální důvody), vrata jsou o 200 [mm] vyšší než linie oplocení. Zámek a závěsy Zámek Ručně otvíraná vrata jsou vybavená zámkem s cylindrickou vložkou (tří klíče) -a zá padkou blokující křídlo do podloží. Při pohledu z pozemku je levé křídlo (pasivní), zajištěno do podloží, a pravé (aktivní) má zámek. Ve vratech s pohonem mají motory samočinnou brzdu, to znamená dokáží - udr žet křídlo vrat otevřené nebo zavřené bez dodatečných západek ebo elektrických zámků. Vrata ve verzi s pohonem nemají zámek ani západku. Automatika Minimální šířka křídla vrat s pohonem = 1000 [mm]. Vrata mohou být vybavená pohonem umožňujícím jejich otevírání prostřednictvím rádiového vysílače. V případě výpadku elektrické energie je možné motory odblo - kovat zámkem uvolňujícím pohonný mechanismus, který je na každém motoru. Dále jsou uvedeny typy pohonů (Obr. 7, Obr. 8) nabízené výrobcem vrat pro sloupky různých průměrů. Před montáží motorů křídlových vrat věnujte pozornost mate - riálu, ze kterého jsou vyrobené sloupky. Sloupky s betonovou výplní pokryté porézní hmotou: děrovaná cihla, silikátové duté bloky, pórobetonové bloky a jiné materiály se vzdu - chovými prostory. V tomto případě je třeba pro připevnění motorů použít kotevní pouzdra (ocelová síť), ocelové kotvy ukotvené do betonové výplně injektážní -rych leschnoucí hmotou. Sloupky s betonovou výplní s povrchovou úpravou plným materiá - lem: beton, lehký beton, přírodní kámen, plné cihly, silikátové tvárnice a jiné plné - sta vební materiály. Není nutné používat kotevní pouzdra, ocelové kotvy je zapotřebí ukotvit do betonové výplně injektážním rychleschnoucím betonem. Sloupky bez betonové výplně nejsou vhodné pro montáž motorů (montáž motorů může způsobit poškození - sloup ku nebo způsobit ohrožení pro uživatele). Vybavení - do automatiky patří: kompletní soupravy dle typu pohonu, viz str. 85. MAX [mm] Pohon 210 BFT VIRGO BT 300 BF IGEA BT 380 CAME FERNI podrobnosti viz Návod k montáži od výrobce pohonu. Obr. 7. Pohon s lomeným ramenem pro široké sloupy Systém CLASSIC / VARIO Systém STYLE / LUX montážní úchyt (umístění úchytu dle návodu k montáži od výrobce pohonu) Obr. 3. Vrata s obyčejným zámkem. Obr. 4. Vrata s obyčejným zámkem. Obr. 8. Lineární pohon. Vrata s pohonem Dvoukřídlá vrata objednaná společně se systémovými sloupky (platí pro BD, KD nebo FD) ve variantě s pohonem BFT PHOBOS N BT (+) nebo BFT PHOBOS N L BT (+) ve standardu připravená pro montáž pohonu. Na sloupku jsou navrtané otvory 16, COPo/CS-CZK/

17 Oplocení pozemků - Dvoukřídlá vrata s namontovanými maticemi pro montáž úchytu pohonu, na křídle vrat jsou navrtané otvory pro montáž úchytu pohonu. Dále uvedené pohony vybavené nastavitelnými montážními úchyty. Obr. 9. Nastavitelné úchyty pro pohon BFT PHOBOS N BT a BFT PHOBOS N L BT. Montáž vrat Vrata (týká se sytému CLASSIC, VARIO, PREMIUM, LUX - montáž na ocelové nebo betonové sloupky nebo MODERN - montáž na betonové sloupky) jsou montovaná standardně na sloupky s pomocí montážních destiček (typ B) s rozměry 80 x 120 x 6 [mm] s předvrtanými otvory. Popis sloupků - viz str Vrata MODERN se na ocelový sloupek (minimální průřez sloupku 120 x 120 [mm] [mm], standard - ně montují s pomocí montážních destiček typu M. Typ M je dostupný pouze pro vrata otevírané dovnitř. Vrata s výplní mřížovaným panelem (AW.VA.55) Svařovaný panel z ocelových tyčí (samostatných vodorovných a svislých) - panel VEGA U86, Průměr vodorovných tyčí: 8 [mm], Průměr svislých tyčí: 6 [mm], Rozměr jednoduchých ok: 50 x 200 [mm], Vzor výplně AW.VA.55 platí pro dvoukřídlá vrata, další část linie oplocení může být postavená z mřížovaných panelů Vega (Informa - ce: platný Ceník průmyslových oplocení ). Obr. 13. Dvoukřídlá vrata s výplní AW.VA.55 - pohled z ulice. Obr. 10. Vrata - standardní typ montáže (systém Classic, Vario, Style, Premiun, Lux, Modern na betonový sloupek). Plná výplň výplň: (AW.10.TT) Vrata mají jednostrannou výplň ze strany ulice trapézovým plechem T-10 (výška trapézu 10 [mm]). Plech nýtovaný ke konstrukci. Obyčejný zámek - nelze použít zámek typu LOCINOX. Plech je k dispozici v odstínech (zvenčí): RAL 6005 (zele - ná), RAL 7016 (grafitová), RAL 7035 (světle šedá), RAL 8014 (hnědá), RAL 8017 (tmavě hnědá), RAL 9006 (stříbrná), RAL 9016 (bílá), BTX 2701 (bordó), zlatý dub a ořech; zevnitř: odstín základní barvy (šedá nebo béžová). Je možný nátěr konstrukce se zamontovanou výplní (plech T-10) - příplatek jako za nátěr. Obr. 14. Plech T-10. Obr. 11. Vrata - standardní typ montáže (systém Modern na ocelový sloupek). Montážní rozměry Montážní podmínky Obr. 15. Dvoukřídlá vrata s výplní AW.10.TT - pohled z ulice. Maximální plocha výplně plechem je 12 [m 2 ] Pojistka proti samovolnému zavření vrat Pojistka proti nekontrolovatelnému pohybu křídla při zavírání, používaná výhradně u ručně otvíraných vrat. Obr. 12. Montážní rozměry a jejich označení potřebné pro správnou volbu a montáž dvoukřídlých vrat - pohled z pozemku. Šířka průjezdu S j dle typu montáže šířka průjezdu (Sj) [mm] vzdálenost ruční vrata vrata s pohonem (C) [mm] Typ: B - montážní destička So 250 So Typ: C - volitelně So 220 So Typ: E - montážní profil So 320 So Typ: M - montážní destička So 220 So So - šířka mezi sloupky (rozměr na objednávku), H - výška křídla vrat (rozměr na objednávku), Sj - šířka průjezdu po montáži vrat, C - vzdálenost mezi okrajem křídla vrat a okrajem profilu (sloupku) na straně závěsu, Lx - výška sloupku od země. Obr. 16. Zarážka (doraz) společně s pojistkou proti samovolnému zavření křídel u ručních vrat. Další možnosti - za příplatek Vrata mimo řadu speciálních rozměrů Vrata jsou k dispozici v rozměrech odstupňovaných po 100 [mm] šířky a 50 [mm] výšky. Dodatečný vysílač dálkového ovládání Pro vrata s pohonem. K dispozici ve čtyřkanálové verzi. Souprava světelných čidel Fotobuňky (vysílač a přijímač) jsou pojistkou proti pohybu křídla vrat, když se - v je jich cestě nachází překážka. Fotobuňky mohou být montované na sloupky oplocení nebo na samostatné sloupky. COPo/CS-CZK/ , 17

18 Oplocení pozemků - Dvoukřídlá vrata Sloupek pro světelné čidlo Sloupek určený pro montáž světelného čidla. Je vybavený patkou, kterou je třeba upevnit do zpevněného podloží. Pro fotobuňky BFT (Cellula 130) je sloupek v černé barvě pro fotobuňky CAME (DIR 10) je sloupek v barvě hliníku. Vzpěra upevnění světelného čidla na sloupek Profil 60 x 40 [mm] umožňující připevnění světelného čidla na sloupek na straně ulice. Vnitřní vzpěra s plastovou záslepkou v černé barvě. Nátěr práškovou barvou v odstínech RAL Nátěr práškovou barvou ve standardních odstínech: MAT - RAL 5010 (modrá), RAL 6005 (zelená), RAL 7016 (grafitová), RAL 7030 (šedá), RAL 8014 (hnědá), RAL 8019 (hnědá), RAL 9005 (černá). MAT STRUKTURA - RAL 9005 (černá). Nátěr práškovou barvou v nestandardních odstínech: MAT - RAL 3005 (červená), RAL 7040 (šedá), RAL 8017 (hnědá), RAL 9016 (bílá). Jiná barva RAL - k dispozici po dohodě s obchodním oddělením. Nátěr práškovou barvou ve speciálních odstínech: Antracit, Litina, Křemen. Příprava vrat pro montáž venkovního pohonu Vrata připravená pro montáž venkovního pohonu. Vrata mají příčky umožňující montáž pohonu. Vrata nemají zámek ani západku. V případě objednávky zámku a západky (ruční vrata) je to potřeba uvést v objednávce. Nesymetrická křídla V objednávce je třeba uvést rozměry jednotlivých křídel. Maximální rozměr křídla vrat ručních a s pohonem nesmí přesahovat 3000 [mm]. Minimální šířka křídla vrat s pohonem 1/2 So = 1000 [mm]. Jednokřídlá vrata Jednokřídlá vrata určená pro uzavření vjezdu na pozemek. Maximální šířka křídla So = 3000 [mm]. Vrata k dispozici ve verzi ruční (mají zámek) a ve verzi s pohonem (bez zámku). Minimální šířka křídla vrat s pohonem o S= 1000 [mm]. Klika se štítky - z nerezové oceli Možnost použití kliky se štítky z nerezové oceli je volitelná v systémech CLASSIC, STYLE, LUX (PREMIUM, MODERN standard). Obyčejný zámek. Tato varianta se používá pouze pro ručně otvíraná vrata. Není k dispozici pro AW a AW.10. TT. Důležité informace o barvách - viz str. 3 bod 1. V případě objednání výrobků ve stejném odstínu v různých objednávkách (postupné dodávky) barvy se mohou lišit svým odstínem. Jiné zakončení horního okraje Zakončení horního okraje určují vzory na straně 6-12, možnost provedení jiného zakončení je uvedená v Katalogu systémů oplocení. Obr. 20. Klika se štítky. Ostré seříznutí Platí jen pro vzor AW Ostré zakončení horního okraje vrat seříznutím profilů (pod úhlem 45 o ) ve výšce nejméně 1800 [mm] od hotové úrovně vjezdu. Směr seříznutí profilu je třeba uvést V objednávce. Obr. 17. Označení zakončení horního okraje vrat. P - rovné zakončení horního okraje, Wp - zakončení horního okraje vydutým obloukem, Wk - zakončení horního okraje konkávní prohlubní. Výměna hrotů Platí pro výplně zakončené hroty v systémech VARIO, STYLE, PREMIUM a LUX - viz str Způsob výměny platí jen pro hroty vyskytující se v daném systému. Příplatky - viz Další možnosti, str. 40, 49, 55 a 67. Nestandardní typ montáže závěsů Vrata mohou být montovaná přímo ke sloupku s pomocí jednoho z volitelných typů montáže závěsů. Montáž typu C - závěsy se montují na betonový sloupek. Montáž probíhá - za sazením čepu závěsu do otvoru zhotoveného ve sloupku. Čep se lepí injektážní rychleschnoucí hmotou. Montáž typu E - závěsy se montují na montážní profily. Závěsy jsou v ose vrat. Obr. 18. Montáž typu C. Obr. 19. Montáž typu E. Venkovní zámek (LOCINOX) Lze použít venkovní zámek LOCINOX. Tato varianta se používá pouze pro ručně otvíraná vrata. Není k dispozici pro AW.10.00, AW.10.TT, AW.10.01, AW.10.02, AW.10.05, AW.10.16, AW.10.17, AW.10.70, AW.10.71, AW.10.72, AW.10.80/ Eko II, AW.10.81, AW.10.82, AW.10.83, AW.10.84, AW , AW , AW , AW , AW.10.PP a systému MODERN. ulice ulice pozemek Obr. 21. Seříznutí naostro směrem k pozemku Obr. 22. (standard). Možnost použití dalších možností pozemek Seříznutí naostro směrem do ulice. typové Rozměry Automatika viz str. 85 Vrata mimo řadu speciálních rozměrů Nátěr práškovou barvou v nestandardních barvách Nátěr práškovou barvou na jinou barvu RAL Nátěr práškovou barvou ve speciálních barvách Jiné zakončení horního okraje Výměna hrotů Nestandardní typ montáže závěsů Venkovní zámek (LOCINOX) Klika se štítky - z nerezové oceli Nesymetrická křídla Ostré seříznutí Jednokřídlá vrata Příprava vrat pro pohon (vrata bez zámku a západky) Vzpěra upevnění světelného čidla na sloupek Volitelná varianta Není k dispozici speciální 18, COPo/CS-CZK/

19 Oplocení pozemků - Branky Branky Závěsy Branka má standardně závěsy upevněné do montážních destiček typ B. Závěsy jsou v ose branky. Je také možný jiný typ montáže - viz Další možnosti str. 20. Montáž branky Branka (týká se systámu CLASSIC, VARIO, STYLE, PREMIUN, LUX - montáž na ocelové nebo betonové sloupky a MODERN - montáž na betonové sloupky) je montovaná standardně pomocí montážních destiček (typ B) s rozměry 70 x 70 x 4 [mm] s vyvrtanými otvory. Popis sloupků společně s cenami - viz str Branka (MODERN na ocelový sloupek)standardně se montuje na sloupek (minimál - ní průřez sloupku 100 x 10 [mm]) s pomocí montážních destiček typu M. Typ M je dostupný pouze pro vrata otevírané dovnitř Obr. 1. Branka se sloupky oplocení. Branka není vybavená sloupky. Je třeba je objednat samostat - ně. Volba průměru sloupků - viz str. 25, Tab. 3 a Tab. 4. Všeobecné informace Standardní provedení: ruční branka - obyčejný zámek (zasazený), protikorozní ochrana: žárový pozink nebo žárový pozink + RAL Standard, základní díly branky: výplň křídla: ocelové profily, tyče, (dle vzoru výplně - viz str. 6-12), zakončení horního okraje rovné nebo do oblouku (dle vzoru výplně - viz str standard, jiné viz Katalog systémů oplocení ), branka montovaná ke sloupkům na montážních destičkách (standard), branka se So > 1350 [mm] - jako jednokřídlá vrata, směr otevírání branky - viz str. 21. pro výplně ve vzorech AW.10.31, AW.10.39, AW branka se S o < 900 je k dispozici s obloukem c max = 100, branku je nutné objednat o 100 [mm] nižší než je výška oplocení. pro výplně ve vzorech AW.10.56, AW.10.57, AW.10.58, AW branka se So < 900 je k dispozici s obloukem c max = 100, branku je nutné objednat o 50 [mm] nižší než je výška oplocení. Obr. 8. Branka - standardní montáž typu B. Obr. 9. Branka - standardní montáž (szstém MODERN na ocelový sloupek). Montážní rozměry Montážní podmínky Zámek a závěsy Zámek Branka je vybavená obyčejným zámkem (zapuštěným) s cylindrickou vložkou (tři klíče). Systém CLASSIC / VARIO Obr. 2. Branka s obyčejným zámkem. Systém STYLE / LUX Obr. 3. Branka s elektromagnetickým zámkem. Obr. 10. zevnitř. Montážní rozměry a jejich označení potřebné pro správnou volbu a montáž branky - pohled Šířka průchodu S j dle typu montáže šířka průchodu (Sj) [mm] vzdálenost (C) v [mm] Obr. 4. Branka s obyčejným zámkem. Systém PREMIUM, MODERN Obr. 5. Branka s elektromagnetickým zámkem. Typ: B - montážní destička So Typ: C So Typ: E Typ: O So Typ: M - montážní destička So Obr. 6. Klika - klika se štítky - verze pro ruční branku. Obr. 7. Madlo - madlo se štítky - verze pro branku s elektromagnetickým zámkem. So - šířka mezi sloupky (rozměr na objednávku), H - výška křídla branky (rozměr na objednávku), Sj - šířka průchodu po montáži branky, C - vzdálenost mezi okrajem křídla branky a okrajem profilu (sloupku) na straně závěsu, Lx - výška sloupku od podlahy vchodu. COPo/CS-CZK/ , 19

20 Oplocení pozemků - Branky Branka s výplní mřížovaným panelem (AW.VA.55) Svařovaný panel z ocelových tyčí (samostatných vodorovných i -svis lých) - VEGA U86, Průměr vodorovných tyčí: 8 [mm], Průměr svislých tyčí: 6 [mm], Rozměr jednoduchých ok: 50 x 200 [mm], Vzor výplně AW.VA.55 platí pro branky, další část linie oplocení může být postavená z mřížovaných panelů Vega (Informace: platný Ceník průmyslových oplocení ). Nátěr práškovou barvou v odstínech RAL Nátěr práškovou barvou ve standardních odstínech: MAT - RAL 5010 (modrá), RAL 6005 (zelená), RAL 7016 (grafitová), RAL 7030 (šedá), RAL 8014 (hnědá), RAL 8019 (hnědá), RAL 9005 (černá). MAT STRUKTURA - RAL 9005 (černá). Nátěr práškovou barvou v nestandardních odstínech: MAT - RAL 3005 (červená), RAL 7040 (šedá), RAL 8017 (hnědá), RAL 9016 (bílá). Jiná barva RAL - k dispozici po dohodě s obchodním oddělením. Nátěr práškovou barvou ve speciálních odstínech: Antracit, Litina, Křemen. Důležité informace o odstínech - viz str. 3 bod 1. V případě objednání výrobků ve stejném odstínu v různých objednávkách (postupné dodávky) barvy se mohou lišit svým odstínem. Jiné zakončení horního okraje Zakončení horního okraje určují vzory na straně 6-12, možnost provedení jiného zakončení je uvedená v Katalogu systémů oplocení. Obr. 11. Branka s výplní AW.VA.55 - pohled z ulice. Plná výplň: (AW.10.TT) Branka má jednostrannou výplň ze strany ulice trapézovým plechem T-10 (výška trapézu 10 [mm]). Plech nýtovaný ke konstrukci. Obyčejný zámek - nelze použít zámek typu LOCINOX. Plech je k dispozici v odstínech (zvenčí): RAL 6005 (zele - ná), RAL 7016 (grafitová), RAL 7035 (světle šedá), RAL 8014 (hnědá), RAL 8017 (tmavě hnědá), RAL 9006 (stříbrná), RAL 9016 (bílá), BTX 2701 (bordó), zlatý dub a ořech; zevnitř: odstín základní barvy (šedá nebo béžová). Je možný nátěr kon - strukce se zamontovanou výplní (plech T-10) - příplatek jako za nátěr. Obr. 12. Plech T-10. Obr. 14. Označení zakončení horního okraje branky. P - rovné zakončení horního okraje, Wp - zakončení horního okraje vydutým obloukem, Wk - zakončení horního okraje konkávní prohlubní. Nestandardní typ montáže závěsů Branka může být montovaná přímo na sloupek s použitím jednoho z volitelných typů montáže závěsů. Montáž typu C - závěsy se montují na betonový sloupek. Montáž probíhá - za sazením čepu závěsu do otvoru zhotoveného ve sloupku. Čep se lepí injektážní rychleschnoucí hmotou. Montáž typu E - závěsy se montují na montážní profily. Závěsy jsou v ose branky. Krátký profil ze strany zámku. Montáž typu O - závěsy se montují na montážní profily. Závěsy jsou v ose bran - ky. Montážní profily jsou na obou stranách stejně dlouhé. Obr. 13. Branka s výplní AW.10.TT - pohled z ulice. Maximální plocha výplně plechem je 2,5 [m 2 ] Další možnosti - za příplatek Branka mimo řadu speciálních rozměrů Branka je k dispozici v rozměrech odstupňovaných po 50 [mm] šířky a 50 [mm] výšky. Minimální rozměry branky (šířka x výška) 800 x 1000 [mm] (dle vzorů AW a AW viz Katalog systémů oplocení ). Výměna hrotů Platí pro výplně zakončené hroty v systémech VARIO, STYLE, PREMIUM a LUX - viz str Způsob výměny platí jen pro hroty vyskytující se v daném systému. Příplatky - viz Další možnosti, str. 40, 49, 55 i 67. Obr. 15. Montáž typu C. Obr. 16. Montáž typu E. Obr. 17. Montáž typu O. Venkovní zámek (LOCINOX) Lze použít venkovní zámek LOCINOX. Není k dispozici pro AW.10.00, AW.10.TT, AW.10.01, AW.10.02, AW.10.05, AW.10.16, AW.10.17, AW.10.70, AW.10.71, AW.10.72, AW.10.80/Eko II, AW.10.81, AW.10.82, AW.10.83, AW.10.84, AW , AW , AW , AW , AW.10.PP a v systému MODERN. Elektromagnetický zámek s pamětí Branka může být vybavená elektromagnetickým zámkem s pamětí, který umožňuje odblokování západky stiskem tlačítka na zdi. Elektromagnet má paměť, která udržuje západku v otevřené poloze do doby - ote vření branky a jejího opětovného zavření. Elektromagnetický zámek je namonto - vaný v montážním profilu, přišroubovaném ke sloupku branky. V případě výpadku elektrické energie lze branku otevřít klíčem. 20, COPo/CS-CZK/
