1 Video dohled bez limitů Made in Germany Profesionální řešení Produkty 2012 Záznamový Software Klientský Software Zařízení

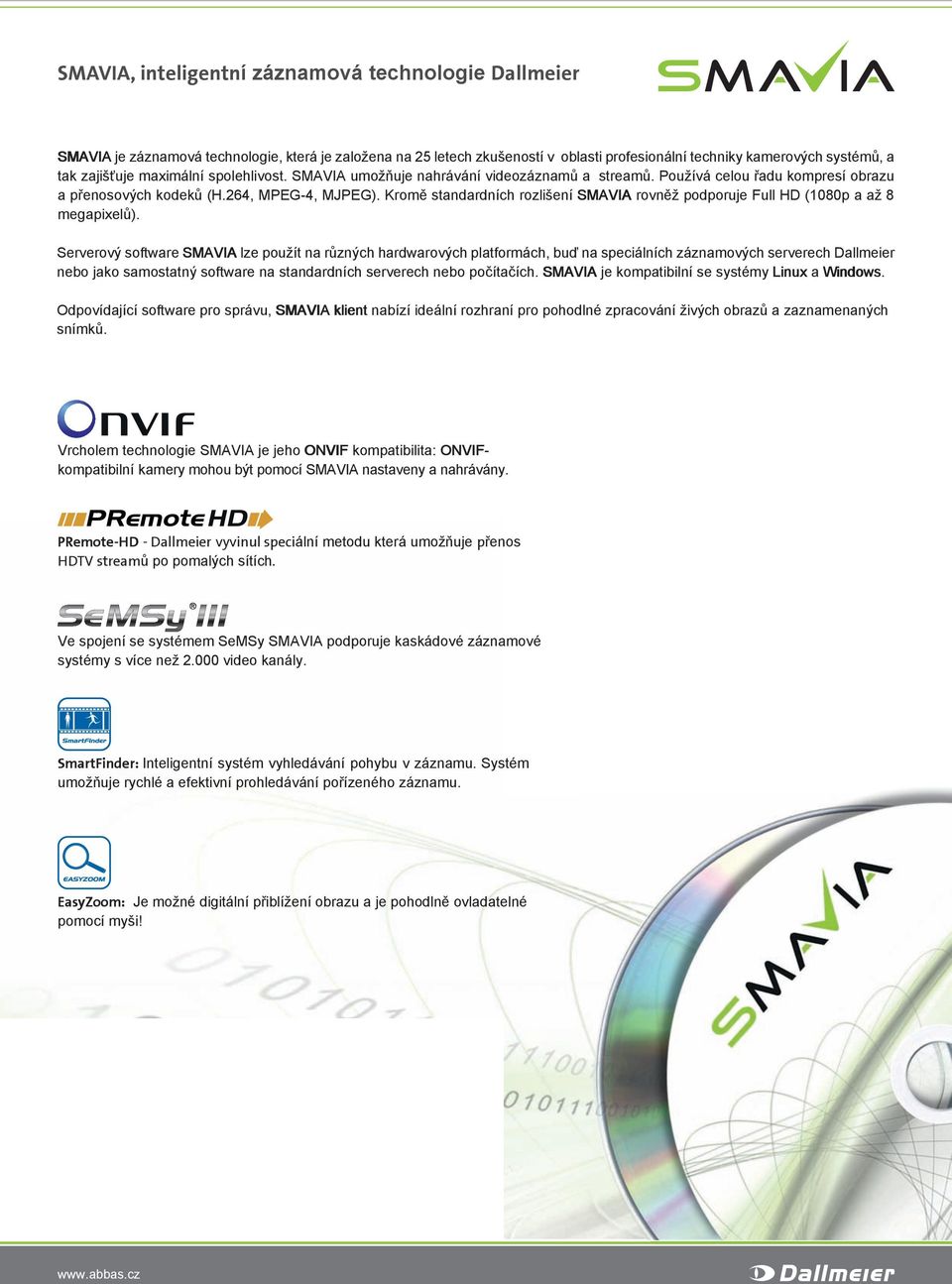

2 SMAVIA, inteligentní záznamová technologie Dallmeier SMAVIA je záznamová technologie, která je založena na 25 letech zkušeností v oblasti profesionální techniky kamerových systémů, a tak zajišťuje maximální spolehlivost. SMAVIA umožňuje nahrávání videozáznamů a streamů. Používá celou řadu kompresí obrazu a přenosových kodeků (H.264, MPEG-4, MJPEG). Kromě standardních rozlišení SMAVIA rovněž podporuje Full HD (1080p a až 8 megapixelů). Serverový software SMAVIA lze použít na různých hardwarových platformách, buď na speciálních záznamových serverech Dallmeier nebo jako samostatný software na standardních serverech nebo počítačích. SMAVIA je kompatibilní se systémy Linux a Windows. Odpovídající software pro správu, SMAVIA klient nabízí ideální rozhraní pro pohodlné zpracování živých obrazů a zaznamenaných snímků. Vrcholem technologie SMAVIA je jeho ONVIF kompatibilita: ONVIFkompatibilní kamery mohou být pomocí SMAVIA nastaveny a nahrávány. PRemote-HD - Dallmeier vyvinul speciální metodu která umožňuje přenos HDTV streamů po pomalých sítích. Ve spojení se systémem SeMSy SMAVIA podporuje kaskádové záznamové systémy s více než video kanály. SmartFinder SmartFinder: Inteligentní systém vyhledávání pohybu v záznamu. Systém umožňuje rychlé a efektivní prohledávání pořízeného záznamu. EASYZOOM EasyZoom: Je možné digitální přiblížení obrazu a je pohodlně ovladatelné pomocí myši!

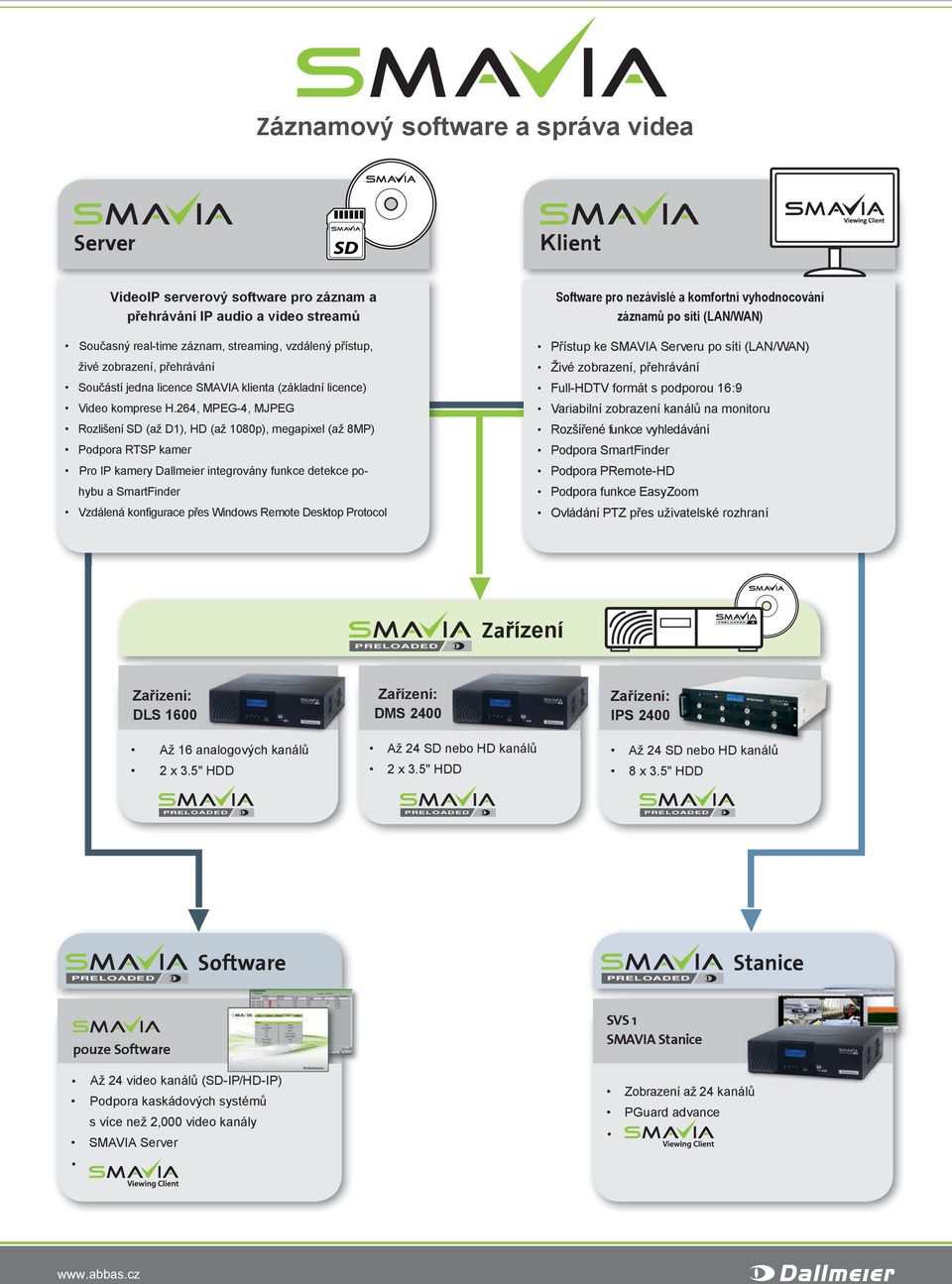

3 Záznamový software a správa videa Server Klient VideoIP serverový software pro záznam a přehrávání IP audio a video streamů Současný real-time záznam, streaming, vzdálený přístup, živé zobrazení, přehrávání Součástí jedna licence SMAVIA klienta (základní licence) Video komprese H.264, MPEG-4, MJPEG Rozlišení SD (až D1), HD (až 1080p), megapixel (až 8MP) Podpora RTSP kamer Pro IP kamery Dallmeier integrovány funkce detekce pohybu a SmartFinder Vzdálená konfigurace přes Windows Remote Desktop Protocol Software pro nezávislé a komfortní vyhodnocování záznamů po síti (LAN/WAN) Přístup ke SMAVIA Serveru po síti (LAN/WAN) Živé zobrazení, přehrávání Full-HDTV formát s podporou 16:9 Variabilní zobrazení kanálů na monitoru Rozšířené f unkce vyhledávání Podpora SmartFinder Podpora PRemote-HD Podpora funkce EasyZoom Ovládání PTZ přes uživatelské rozhraní Zařízení Zařízení: DLS 1600 Až 16 analogových kanálů 2 x 3.5" HDD Zařízení: DMS 2400 Až 24 SD nebo HD kanálů 2 x 3.5" HDD Appliance Zařízení: IPS 2400 Až 24 SD nebo HD kanálů 8 x 3.5" HDD Software Stanice pouze Software SVS 1 SMAVIA Stanice Až 24 video kanálů (SD-IP/HD-IP) Podpora kaskádových systémů s více než 2,000 video kanály SMAVIA Server Zobrazení až 24 kanálů PGuard advance

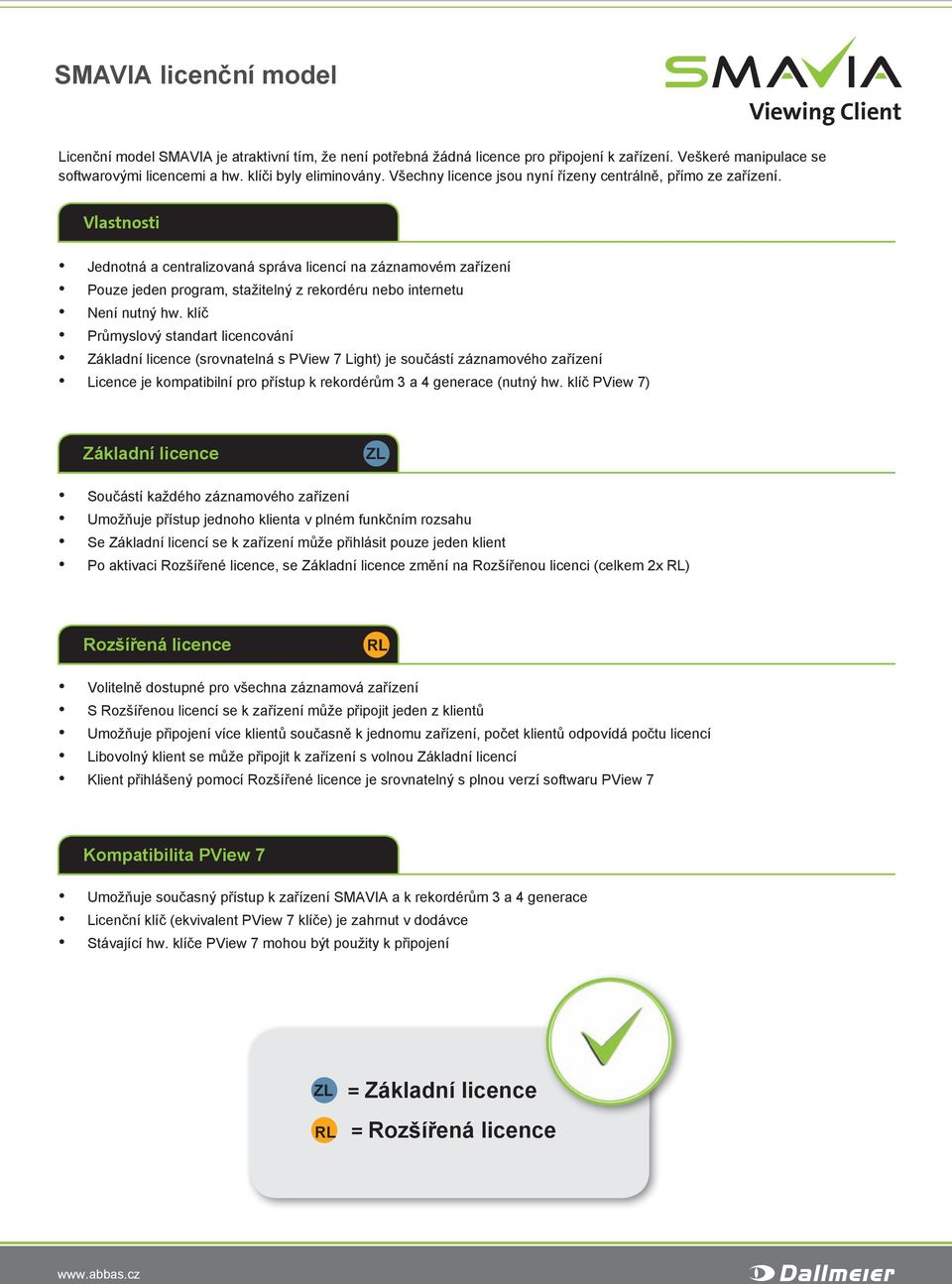

4 SMAVIA licenční model Viewing Client Licenční model SMAVIA je atraktivní tím, že není potřebná žádná licence pro připojení k zařízení. Veškeré manipulace se softwarovými licencemi a hw. klíči byly eliminovány. Všechny licence jsou nyní řízeny centrálně, přímo ze zařízení. Vlastnosti Jednotná a centralizovaná správa licencí na záznamovém zařízení Pouze jeden program, stažitelný z rekordéru nebo internetu Není nutný hw. klíč Průmyslový standart licencování Základní licence (srovnatelná s PView 7 Light) je součástí záznamového zařízení Licence je kompatibilní pro přístup k rekordérům 3 a 4 generace (nutný hw. klíč PView 7) Základní licence ZL Součástí každého záznamového zařízení Umožňuje přístup jednoho klienta v plném funkčním rozsahu Se Základní licencí se k zařízení může přihlásit pouze jeden klient Po aktivaci Rozšířené licence, se Základní licence změní na Rozšířenou licenci (celkem 2x RL) Rozšířená licence RL Volitelně dostupné pro všechna záznamová zařízení S Rozšířenou licencí se k zařízení může připojit jeden z klientů Umožňuje připojení více klientů současně k jednomu zařízení, počet klientů odpovídá počtu licencí Libovolný klient se může připojit k zařízení s volnou Základní licencí Klient přihlášený pomocí Rozšířené licence je srovnatelný s plnou verzí softwaru PView 7 Kompatibilita PView 7 Umožňuje současný přístup k zařízení SMAVIA a k rekordérům 3 a 4 generace Licenční klíč (ekvivalent PView 7 klíče) je zahrnut v dodávce Stávající hw. klíče PView 7 mohou být použity k připojení ZL RL = Základní licence = Rozšířená licence 4

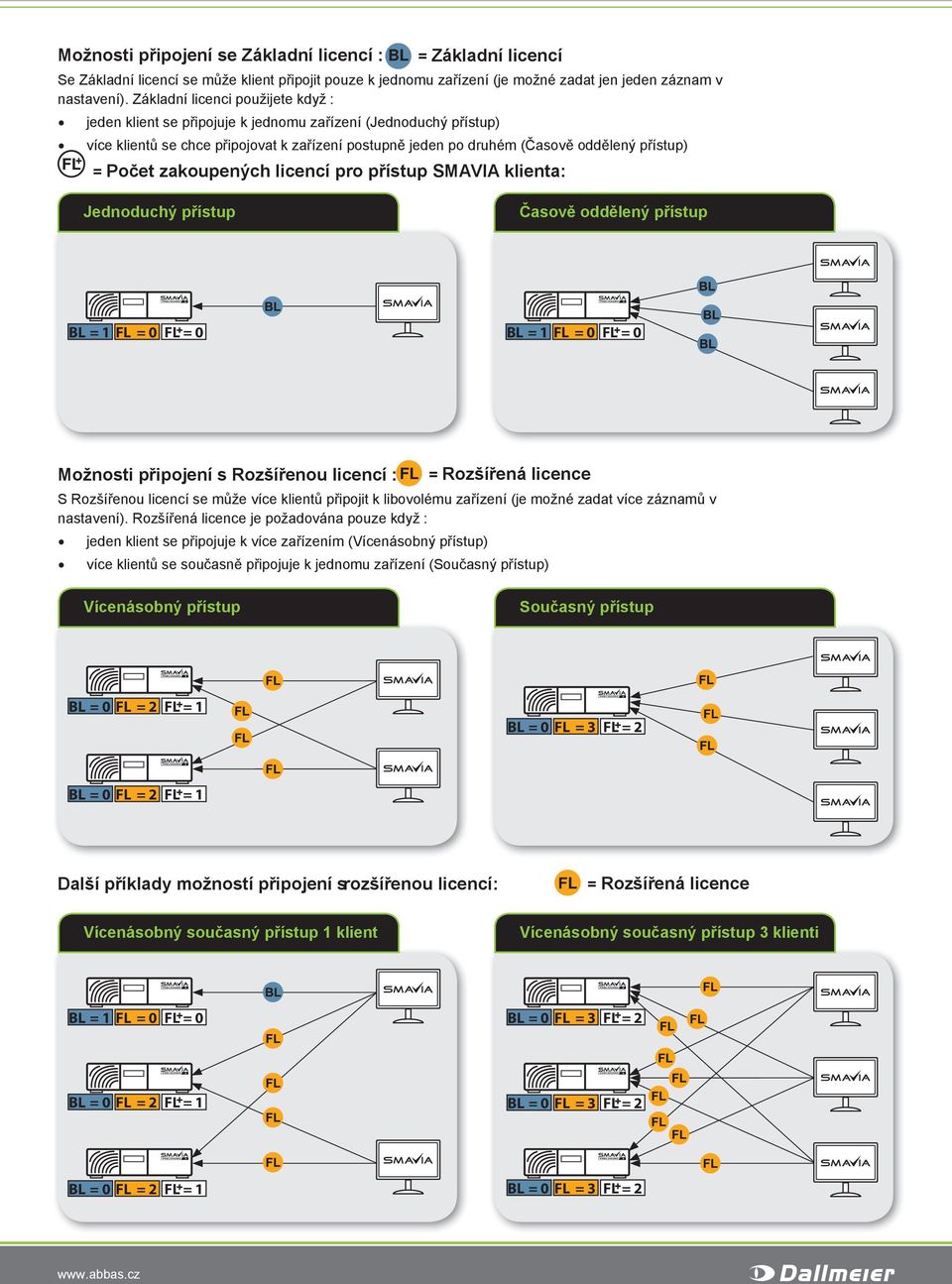

5 Možnosti připojení se Základní licencí : BL = Základní licencí Se Základní licencí se může klient připojit pouze k jednomu zařízení (je možné zadat jen jeden záznam v nastavení). Základní licenci použijete když : jeden klient se připojuje k jednomu zařízení (Jednoduchý přístup) více klientů se chce připojovat k zařízení postupně jeden po druhém (Časově oddělený přístup) FL = Počet zakoupených licencí pro přístup SMAVIA klienta: Jednoduchý přístup Časově oddělený přístup BL = 1 FL = 0 FL = 0 BL = 1 FL = 0 FL = 0 Možnosti připojení s Rozšířenou licencí : FL = Rozšířená licence S Rozšířenou licencí se může více klientů připojit k libovolému zařízení (je možné zadat více záznamů v nastavení). Rozšířená licence je požadována pouze když : jeden klient se připojuje k více zařízením (Vícenásobný přístup) více klientů se současně připojuje k jednomu zařízení (Současný přístup) Vícenásobný přístup Současný přístup BL = 0 FL = 2 FL = 1 BL = 0 FL = 3 FL = 2 BL = 0 FL = 2 FL = 1 Další příklady možností připojení s rozšířenou licencí: FL = Rozšířená licence Vícenásobný současný přístup 1 klient Vícenásobný současný přístup 3 klienti BL = 1 FL = 0 FL = 0 BL = 0 FL = 3 FL = 2 BL = 0 FL = 2 FL = 1 BL = 0 FL = 3 FL = 2 BL = 0 FL = 2 FL = 1 BL = 0 FL = 3 FL = 2 5

6 DLS 1600 SMAVIA zařízení pro až 16 analogových kanálů, 2 3,5" HDD, 3 HU Serverový Hardware Nezávislý Až 16 kanálů SMAVIA Integrována SmartFinder Integrován DLS 1600 je zařízení s až 16 analogovými kanály. Ve spojení s dedikovaným softwarem SMAVIA Server je to nejlepší bezpečnostní řešení pro např. maloobchodní prodejny, čerpací stanice nebo firemní areály s analogovými video sítěmi. DLS 1600 je samostatné zařízení a může být pomocí držáku instalováno do 19" racku. Hardware Serverový hardware pro až 16 analogových kanálů Operační systém na flash paměti Vhodný také pro SD-IP a HD-IP kamery (volitelně) Podporuje lokální přehrávání jedné analogové kamery Podporuje lokální živé zobrazení analogových kamer 2 3,5" pevný disk (volitelně) Snadná výměna disků 19" držák do racku (volitelně) Vyhovuje normě DIN EN SMAVIA Server Základní verze se 4 kanály rozšiřitelná až na 16 analogových kanálů Jedna licence pro přístup SMAVIA klienta v ceně (základní licence) Volitelná licence pro hybridní provoz - SD/HD-IP kanály (volitelně) Video komprese H.264, audio komprese G Rozlišení až 4CIF Až 6 fps při rozlišení 4CIF (12 fps volitelně) Datový tok až 2 Mbps Volitelný Hardware HDD 500 GB, SATA, 3.5" HDD 1000 GB, SATA, 3.5" HDD 2000 GB, SATA, 3.5" DVD-RW mechanika SATA (Teac) DVD-RW, SATA, slim Integrované licence SMAVIA Serveru DLC - 4 Záznamové kanály Licen SMAVIA Server DLC - 1 Základní klient Licen SMAVIA ( ) DLC - Aktualizace softwaru 12 měsíců Licen SMAVIA softwar DLC - SNMP Licen SNMP DLC - DCCP Licen

7 DLS 1600 Specifikace Komponenty Flash Max. Software Opera Apli c Extern Extern Výkon SMAVIA Serveru Video / Audio Re R SD IP HD IP Max. SD IP HD IP Integrované Funkce UTC Priv SmartFinder iphone server 1 GB ( ) Max. 2 3,5 HDD ( ) 4 TB 3 Integr Linux (proprietary, hardened) SMAVIA Server English, German, French, Spanish, Italian (o ) SMAVIA, SeMSy III NetConfig 16 AnalogDallmeier a IP Dallmeier a( ) H.264 / G (VRM) Analog (4CIF, DCIF, 2CIF, CIF, QCIF) SD ( D1) HD (720p, 1080i, 1080p) Megapixel ( 8 MP) 6 fps 4CIF 12 fps 4CIF ( ) 6,25 / 12,5 fps 6,25 / 12,5 fps 64 Mbps 2 Mbps 4 Mbps 6 Mbps Automatic, Manu Integr ( Dallmeier) ( ) ( ) ( ) ( PRemote) Rozhraní Video IN 16 FBAS/BNC, 75 Ohm Video OUT 2 FBAS/BNC 1 VGA ( ) Audio IN ( ) 16 Cinch ( D-SUB/Cinch adapt r) AUX / Line IN Mi Audio OUT USB 3 USB 2.0 Ethernet 1 RJ45, 10/100/1000 Mbps Ethernet 2 RJ45, 10/100/1000 Mbps ( ) Ethernet IPv4, TCP, UDP, ARP, ICMP, DHCP, NTP, HTTP onta t IN amera 16, 4 onta t IN glob 6, Rel 5, NC NO S 2 RS232 1 RS485 PS/2 Ostatní vlastnosti Napájení Spotřeba Tepelný výkon Rozměry (š x v x h ) Hmotnost Teplota Doporučená teplota Vlhkost Prostředí 115/230 V AC +/- 5%, 50/60Hz Max. 80 W Max. 273 BTU/h cca mm ( ) (s nožičkama) cca mm ( ) (bez nožiček) cca. 12 kg (26 lbs) se dvěma disky + 5 C až +40 C (41 F F) +20 C až +25 C (68 F - 77 F) 5-70% RH, nekondenzující Bezprašné Certifikáty CE, UL 3), FCC, ACA, LGC Forensics 3), DIN EN

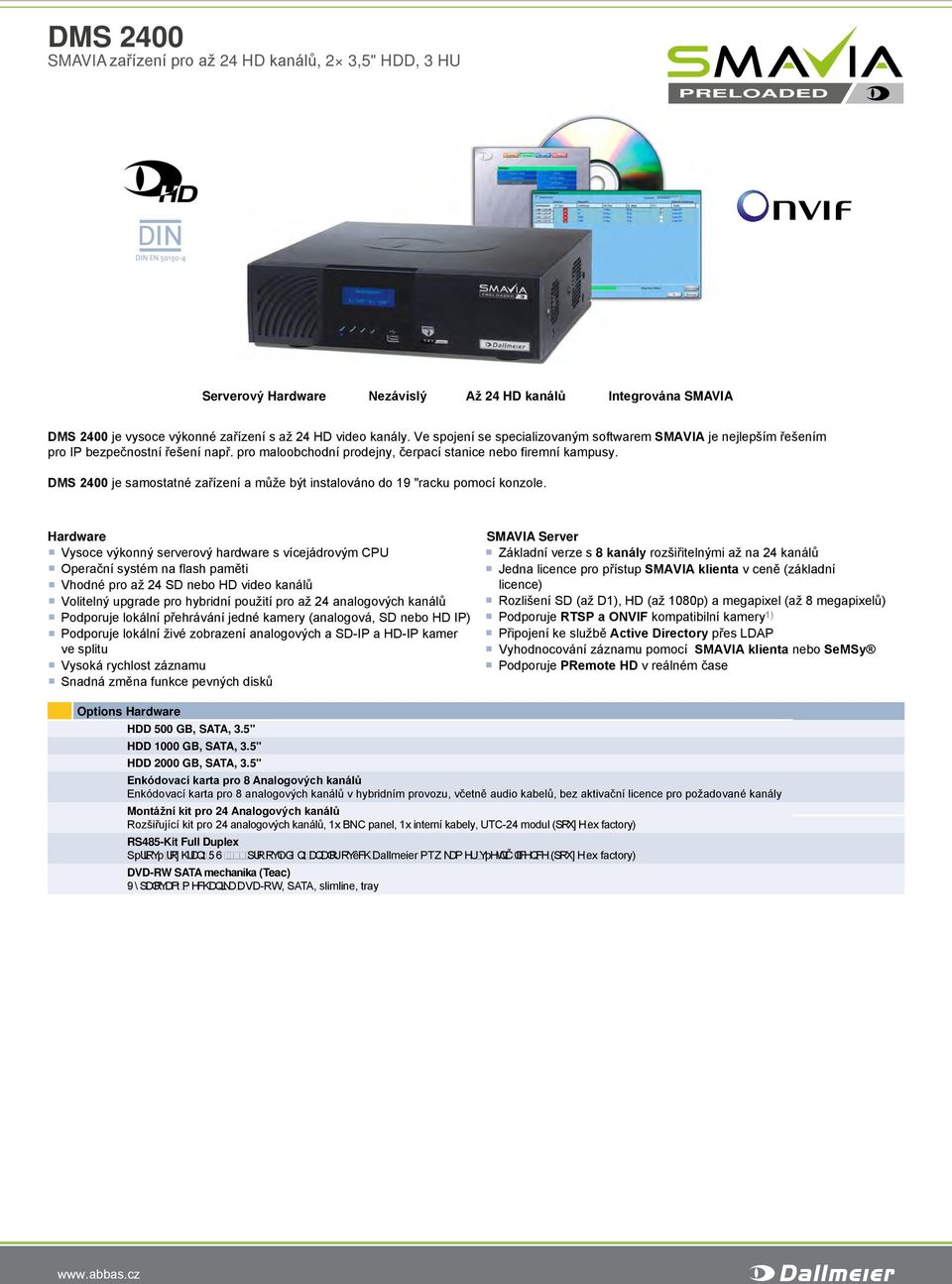

8 DMS 2400 SMAVIA zařízení pro až 24 HD kanálů, 2 3,5" HDD, 3 HU Serverový Hardware Nezávislý Až 24 HD kanálů Integrována SMAVIA DMS 2400 je vysoce výkonné zařízení s až 24 HD video kanály. Ve spojení se specializovaným softwarem SMAVIA je nejlepším řešením pro IP bezpečnostní řešení např. pro maloobchodní prodejny, čerpací stanice nebo firemní kampusy. DMS 2400 je samostatné zařízení a může být instalováno do 19 "racku pomocí konzole. Hardware Vysoce výkonný serverový hardware s vícejádrovým CPU Operační systém na flash paměti Vhodné pro až 24 SD nebo HD video kanálů Volitelný upgrade pro hybridní použití pro až 24 analogových kanálů Podporuje lokální přehrávání jedné kamery (analogová, SD nebo HD IP) Podporuje lokální živé zobrazení analogových a SD-IP a HD-IP kamer ve splitu Vysoká rychlost záznamu Snadná změna funkce pevných disků SMAVIA Server Základní verze s 8 kanály rozšiřitelnými až na 24 kanálů Jedna licence pro přístup SMAVIA klienta v ceně (základní licence) Rozlišení SD (až D1), HD (až 1080p) a megapixel (až 8 megapixelů) Podporuje RTSP a ONVIF kompatibilní kamery1) Připojení ke službě Active Directory přes LDAP Vyhodnocování záznamu pomocí SMAVIA klienta nebo SeMSy Podporuje PRemote HD v reálném čase Options Hardware HDD 500 GB, SATA, 3.5" HDD 1000 GB, SATA, 3.5" HDD 2000 GB, SATA, 3.5" Enkódovací karta pro 8 Analogových kanálů Enkódovací karta pro 8 analogových kanálů v hybridním provozu, včetně audio kabelů, bez aktivační licence pro požadované kanály Montážní kit pro 24 Analogových kanálů Rozšiřující kit pro 24 analogových kanálů, 1x BNC panel, 1x interní kabely, UTC-24 modul (SRX]H ex factory) RS485-Kit Full Duplex SpULRYp UR]KUDQt 56 SUR RYOiGiQt DQDORJRYêFK Dallmeier PTZ NDPHU YþHWQČ OLFHQFH (SRX]H ex factory) DVD-RW SATA mechanika (Teac) 9\SDORYDFt PHFKDQLND DVD-RW, SATA, slimline, tray

9 DMS 2400 SMAVIA zařízení pro až 24 HD kanálů, 2 3,5" HDD, 3 HU Specifi CPU RAM 4 GB Flash 2 GB ( ) ax " HDD ( ) Max. 4 TB ( RAID) Software Opera inux (proprietary, hardened) Ap MAVIA Server nglish, German, French, Spanish, Italian (o ) Extern MAVIA, SeMSy III Extern software etconfig SMAVIA Server 24 HD P Dallmeier a AnalogDallmeier a( o ) Video / Audio 264 / G (VRM) R (4CIF, DCIF, 2CIF, CIF, QCIF) SD ( D1) HD (720p, 1080i, 1080p) Megapixel ( 8 MP),25 / 12,5 / 25 fps CIF 6,25 / 12,5 fps 4CIF SD IP,25 / 12,5 fps (25 fps ) HD IP,25 / 12,5 fps (25 fps ) Max. 120 Mbps 2 Mbps IP 4 Mbps HD IP 6 Mbps Integr utomatic, Manu UTC ntegr ( Dallmeier) Priv ntegr ( ) ntegr ( ) SmartFinder Integr iphone server Integr ( PRemote HD) Video IN analog 24 FBAS/BNC ( Video OUT 1 VGA (r ) 1 DVI-I (r ) AUX / Line IN Mi 3.5 mm jack Audio OUT USB 9 USB 2.0 (8, 1 ) Ethernet 1 RJ45, 10/100/1000 Mbps Ethernet 2 RJ45, 10/100/1000 Mbps ( Ethernet proto ol Pv4, TCP, UDP, ARP, ICMP, DHCP, NTP, HTTP nta t IN, 4 onta t IN glob, Relé 5, funkce NC nebo NO Sériové rozhraní 2 RS232 1 RS485 (volitelně, RS485 Kit) PS/2 Myš, klávesnice 15/230 V AC +/- 5%, 50/60Hz ax. 145 W ( Max. 170 W ( ) T ax. 580 BTU/h ( x ) mm (16.6" 5.1" 17.5") () mm (16.6" 4.8" 17.5") () 12 kg (26 lbs) Te 5 C +40 C (41 F F) 20 C +25 C (68 F - 77 F) - 70% RH, n Prostředí Bezprašné CE, UL, FCC, ACA, LGC Forensics, DGUV Kassen, DIN EN

10 IPS 2400 SMAVIA zařízení pro až 24 HD kanálů, 8 3.5" HDD, 3 HU Dostupné od 06/2012 Serverový Hardware Redundantní zdroj 1) Úložný systém SMAVIA Integrována IPS 2400 je vysoce výkonné zařízení s až 24 HD video kanály a integrovaným diskovým polem. Ve spojení se specializovaným softwarem SMAVIA je nejlepším řešením pro všechny aplikace, které vyžadují vysokou rychlost záznamu, větší úložnou kapacitu, nízkou spotřebu energie a zároveň poskytuje maximální bezpečnost. IPS 2400 může být pomocí konzole instalován do 19 racku. Hardware Vysoce výkonný serverový hardware s vícejádrovým CPU Operační systém na flash paměti Vhodné pro až 24 SD nebo HD video kanálů Vysoká kapacita pro záznam Vysoká rychlost záznamu Snadná výměna pevných disků - hot-swap Komponenty optimalizované pro SMAVIA Server 19" držák do racku v balení SMAVIA Server Základní verze s 8 kanály rozšiřitelnými až na 24 kanálů Jedna licence pro přístup SMAVIA klienta v ceně (základní licence) Rozlišení SD (až D1), HD (až 1080p) a megapixel (až 8 MP) Podporuje RTSP a ONVIF kompatibilní kamery 2) Připojení ke službě Active Directory přes LDAP Vyhodnocování záznamu pomocí SMAVIA klienta nebo SeMSy Podporuje PRemote HD v reálném čase Hardware HDD 500 GB, SATA, 3.5" HDD 1000 GB, SATA, 3.5" HDD 2000 GB, SATA, 3.5" DPM-150W 1) Napájecí zdroj 150 W, 115/230 V AC ±5%, 50/60 Hz Integr SMAVIA Server DLC - 8 Licen 8 SMAVIA Server DLC - 1 LicenSMAVIA ( ) DCP - Licen SMAVIA softwar DLC - SEDOR Dete 1) 1 a 2 ( ). 3. 2) Fun c

11 IPS 2400 SMAVIA 24 HD, 8 3.5" HDD, 3 HU Specifi CPU RAM Flash Max. 1 Napájecí zdroj 2 Napájecí zdroj 3 Software Opera Apli Extern software Extern software Vícejádrový 4 GB 2 GB (pouze pro operační systém) Max " HDD (volitelně) V současné době až 16 TB 3 s automatickou regulací otáček Integrován Integrován Volitelný, redundatní provoz Linux (proprietary, hardened) SMAVIA Recording Server English, German, French, Spanish, Italian (o ) SMAVIA, SeMSy III NetConfig SMAVIA Server 24 HD P Dallmeier a Video/Audio.264 / G (VRM) D ( D1) HD (720p, 1080i, 1080p) Megapixel ( 8 MP),25 / 12,5 / 25 fps Max. 120 Mbps SD IP 4 Mbps HD IP 6 Mbps Integr Priv SmartFinder iphone server Automatic, Manu Integr ( Dallmeier) Integr ( Dallmeier) Integr ( PRemote HD) Video OUT 1 VGA (r ) AUX / Line IN Mi Audio OUT USB 9 USB 2.0 (8, 1 ) Ethernet 1 RJ45, 10/100/1000 Mbps Ethernet 2 RJ45, 10/100/1000 Mbps ( ) Ethernet proto IPv4, TCP, UDP, ARP, ICMP, DHCP, NTP, HTTP 1 RS232 PS/2 M ( ) Tep l o t a Doporučená teplota Vlhkost Prostředí 115/230 V AC ±5%, 50/60 Hz Max. 250 W Max. 853 BTU/h mm ( inches). 20 kg (44 lbs) C až +40 C (41 F 104 F) +20 C až + 25 C (68 F 77 F) 5 70% RH, nekondenzující bezprašné CE, UL, FCC, ACA, LGC Forensics, DIN EN

12 SMAVIA Software VideoIP záznamový server a klientský software pro systémy Windows Dostupné od 07/2012 SMAVIA erver je VideoIP serverový software pro záznam a přehrávání video a audio streamů z IP kanálů. Je určen pro instalaci na systémech s operačním systémem Windows 7 a vhodném hardwaru. Základní verzi se 4 IP video kanály lze rozšířit až o dalších 20 IP kanálů pomocí licenčního kódu. Odpovídající software umožňuje nezávislé a komfortní vyhodnocení záznamů přes Ethernet (LAN / WAN). Lze jej provozovat na systémech s operačním systémem Windows XP / 7 a je součástí balíčku softwaru SMAVIA společně s přístupovou licenci. 24 RTSP SmartFinder ONVIF SMAVIA Serve SMAVIA Až 24 video kanálů (SD-IP/HD-IP) Přístup ke SMAVIA Serveru po Ethernetu (LAN/WAN) Současný real-time záznam, real-time streaming, vzdálený přístup, Živé zobrazení, přehrávání živé zobrazení, přehrávání 1) Podpora HDTV 16:9 formátu Součástí jedna licence SMAVIA (základní licence) Vícenásobné rozdělení obrazovky Video komprese H.264, MPEG-4, MJPEG Rozšířené funkce vyhledávání Rozlišení SD (až D1), HD ( 1080p), megapixel (až 8 MP) Podpora funkce SmartFinder Podpora RTSP Podpora PRemote HD Nastavování a záznam ONVIF kamer 2) Podpora funkce EasyZoom Připojení k Active Directory pomocí LDAP Ovládání PTZ kamer Integrována detekce pohybu a SmartFinder funkce pro Dallmeier IP kamery pomocí protokolu Windows Remote Desktop (RDP) Vyhodnocování pomocí SMAVIA nebo SeMSy Podpora PRemote HD Licence DLC - 1 Licen SMAVIA SMAVIA ( ) DLC - 1 Licen SMAVIA Server DLC - 2 Licen 2 SMAVIA Server DLC - 4 Licen 4 SMAVIA Server DLC - 8 Licen SMAVIA Server DLC - 1 A SmartFinder Advance Licen DLC - PRemote HD Licen SD a HD vide DLC - SEDOR Dete DLC - Real-Time SMAVIA Licen SMAVIA DCP - Licen SMAVIA softwar 1) Živé zobrazení, přehrávání a vzdálený přístup pomocí SeMSy nebo SMAVIA klienta po Ethernetu (LAN/WAN) 2) Funkce v přípravě

13 SMAVIA Software VideoIP záznamový server a klientský software pro systémy Windows Specifi SMAVIA Server Syst Windows 7 Intel QuadCore 2,33 GHz CPU 2 GB RAM English, German, French, Spanish, Italian (o ) Max. video 24 IP s Dallmeier a Video H.264, MPEG-4, MJPEG Audio MPEG-1 Layer 2 Opera, streaming,, p, SMAVIA SD, HD (720p, 1080i, 1080p), 8 MP Re, onta t,, (VRM) 6,25 / 12,5 fps 25 fps Max. 120 Mbps 4 Mbps 6 Mbps Integr SNMP SmartFinder Audio iphone Server Automatic, Manu Integr Integr ( Dallmeier) Integr ( Dallmeier) Integr Integr ( PRemote) SMAVIA Syst Windows XP / 7 Intel QuadCore 2,33 GHz CPU 2 GB RAM English, German, French, Spanish, Italian (o )
