motor SOMFY motor SOMFY 50 Hz 50 Hz CENTRALIS UNO IB 50 Hz CENTRALIS UNO IB

Transkript

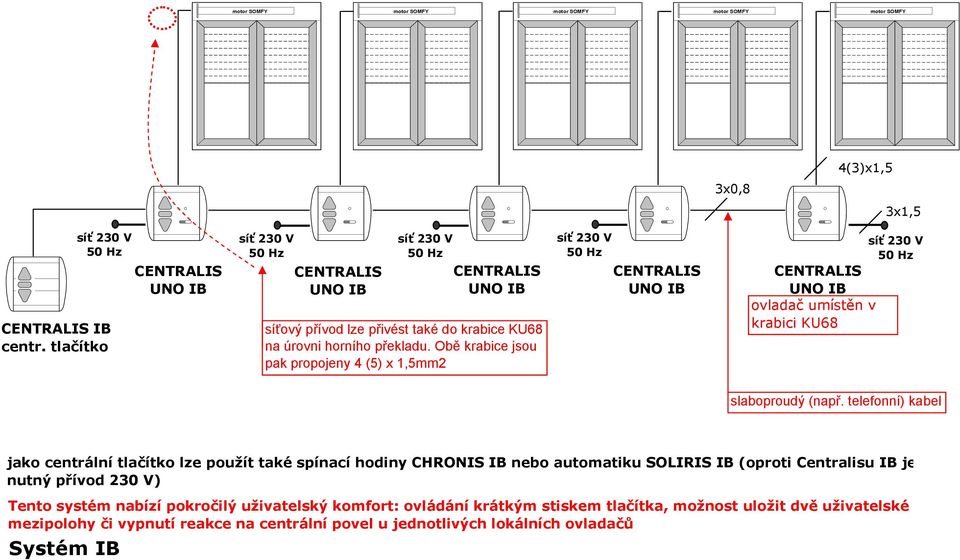

1 motor SOMFY motor SOMFY motor SOMFY motor SOMFY motor SOMFY 4(3)x1,5 3x0,8 3x1,5 síť 230 V 50 Hz CENTRALIS IB centr. tlačítko CENTRALIS UNO IB síť 230 V 50 Hz CENTRALIS UNO IB síť 230 V 50 Hz CENTRALIS UNO IB síťový přívod lze přivést také do krabice KU68 na úrovni horního překladu. Obě krabice jsou pak propojeny 4 (5) x 1,5mm2 síť 230 V 50 Hz CENTRALIS UNO IB síť 230 V 50 Hz CENTRALIS UNO IB ovladač umístěn v krabici KU68 slaboproudý (např. telefonní) kabel jako centrální tlačítko lze použít také spínací hodiny CHRONIS IB nebo automatiku SOLIRIS IB (oproti Centralisu IB je nutný přívod 230 V) Tento systém nabízí pokročilý uživatelský komfort: ovládání krátkým stiskem tlačítka, možnost uložit dvě uživatelské mezipolohy či vypnutí reakce na centrální povel u jednotlivých lokálních ovladačů Systém IB

2 230 V od rozváděče 3 x 2,5 mm 2 3 x 2,5 mm 2 k dalším oknům kabel motoru kabel motoru kabel motoru motor SOMFY motor SOMFY motor SOMFY Centralis IB centrální ovládač (v hluboké krabici Ø 68 mm) Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) SYKFY 2x2x0,5 Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) řídicí sběrnice IB k dalším oknům

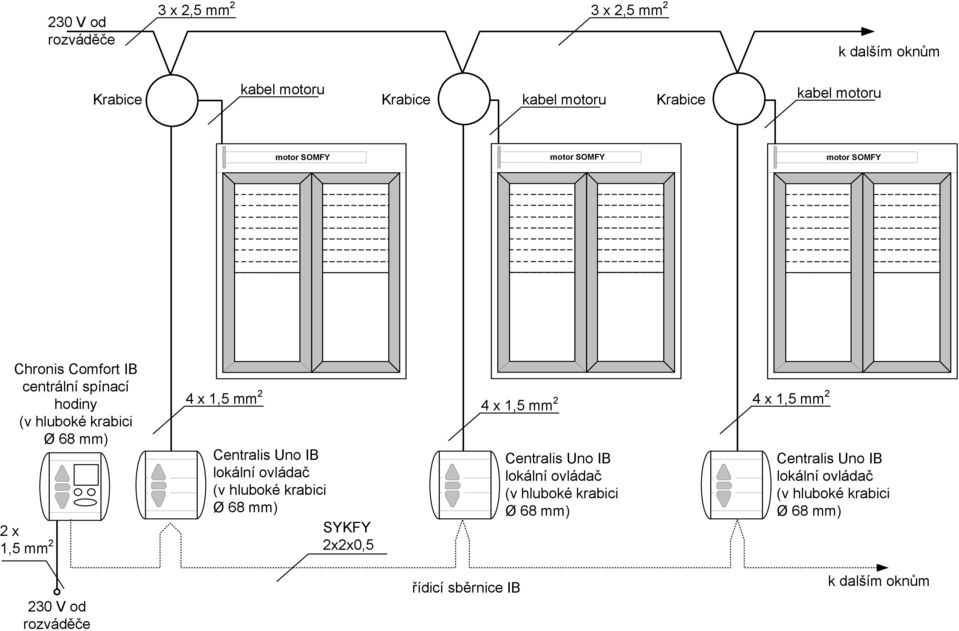

3 230 V od rozváděče 3 x 2,5 mm 2 3 x 2,5 mm 2 k dalším oknům kabel motoru kabel motoru kabel motoru motor SOMFY motor SOMFY motor SOMFY Chronis Comfort IB centrální spínací hodiny (v hluboké krabici Ø 68 mm) 2 x 1,5 mm 2 Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) SYKFY 2x2x0,5 Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) Centralis Uno IB lokální ovládač (v hluboké krabici Ø 68 mm) 230 V od rozváděče řídicí sběrnice IB k dalším oknům

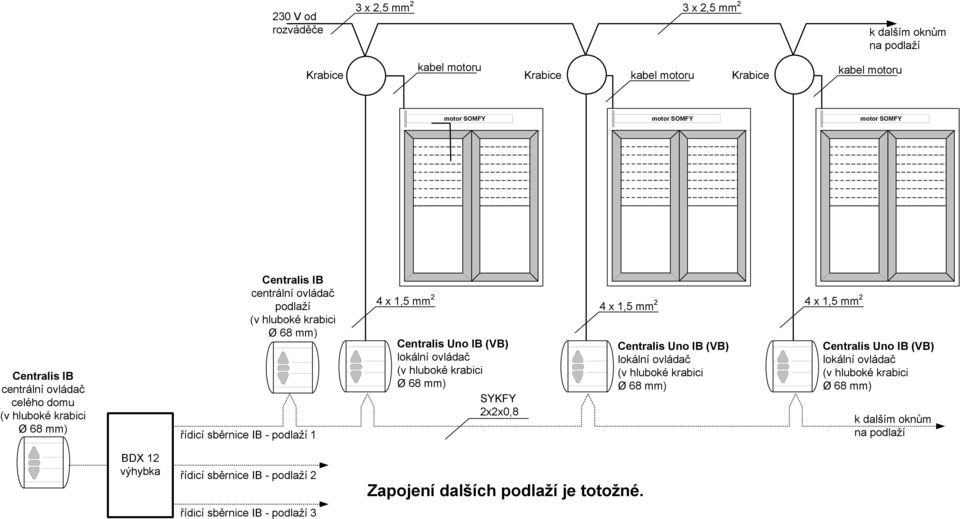

4 230 V od rozváděče 3 x 2,5 mm 2 3 x 2,5 mm 2 k dalším oknům na podlaží kabel motoru kabel motoru kabel motoru motor SOMFY motor SOMFY motor SOMFY Centralis IB centrální ovládač celého domu (v hluboké krabici Ø 68 mm) Centralis IB centrální ovládač podlaží (v hluboké krabici Ø 68 mm) řídicí sběrnice IB - podlaží 1 BDX 12 výhybka řídicí sběrnice IB - podlaží 2 řídicí sběrnice IB - podlaží 3 Centralis Uno IB (VB) lokální ovládač (v hluboké krabici Ø 68 mm) SYKFY 2x2x0,8 Zapojení dalších podlaží je totožné. Centralis Uno IB (VB) lokální ovládač (v hluboké krabici Ø 68 mm) Centralis Uno IB (VB) lokální ovládač (v hluboké krabici Ø 68 mm) k dalším oknům na podlaží

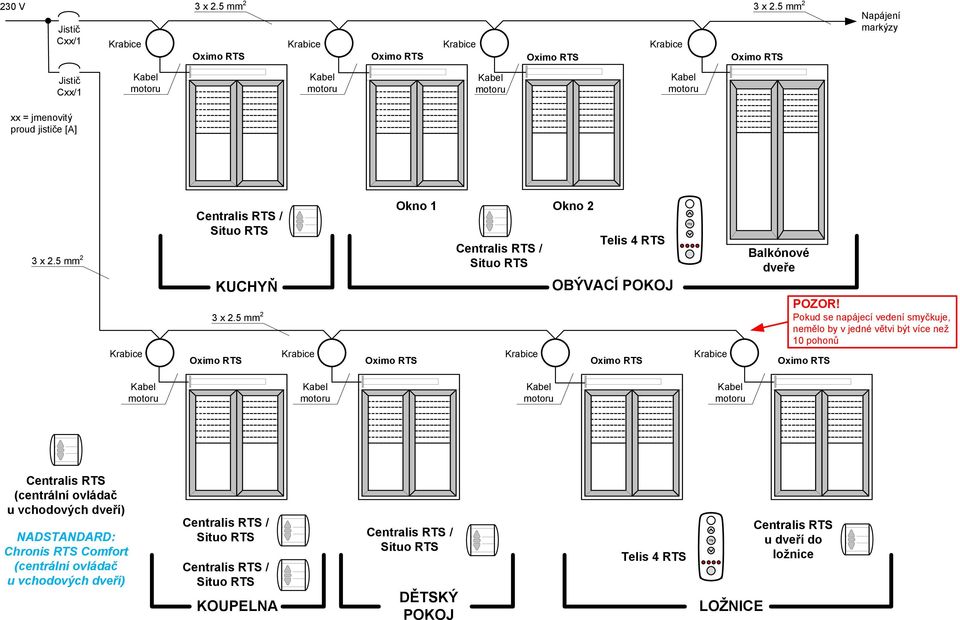

5 230 V Jistič Cxx/1 Oximo RTS Oximo RTS Oximo RTS Oximo RTS Napájení markýzy Jistič Cxx/1 Kabel motoru Kabel motoru Kabel motoru Kabel motoru xx = jmenovitý proud jističe [A] Centralis RTS / Situo RTS KUCHYŇ Okno 1 Centralis RTS / Situo RTS OBÝVACÍ POKOJ Balkónové dveře Pokud se napájecí vedení smyčkuje, POZOR! nemělo by v jedné větvi být více než 10 pohonů Oximo RTS Oximo RTS Oximo RTS Oximo RTS Okno 2 Telis 4 RTS my Kabel motoru Kabel motoru Kabel motoru Kabel motoru Centralis RTS (centrální ovládač u vchodových dveří) NADSTANDARD: Chronis RTS Comfort (centrální ovládač u vchodových dveří) Centralis RTS / Situo RTS Centralis RTS / Situo RTS KOUPELNA Centralis RTS / Situo RTS DĚTSKÝ POKOJ Telis 4 RTS my LOŽNICE Centralis RTS u dveří do ložnice

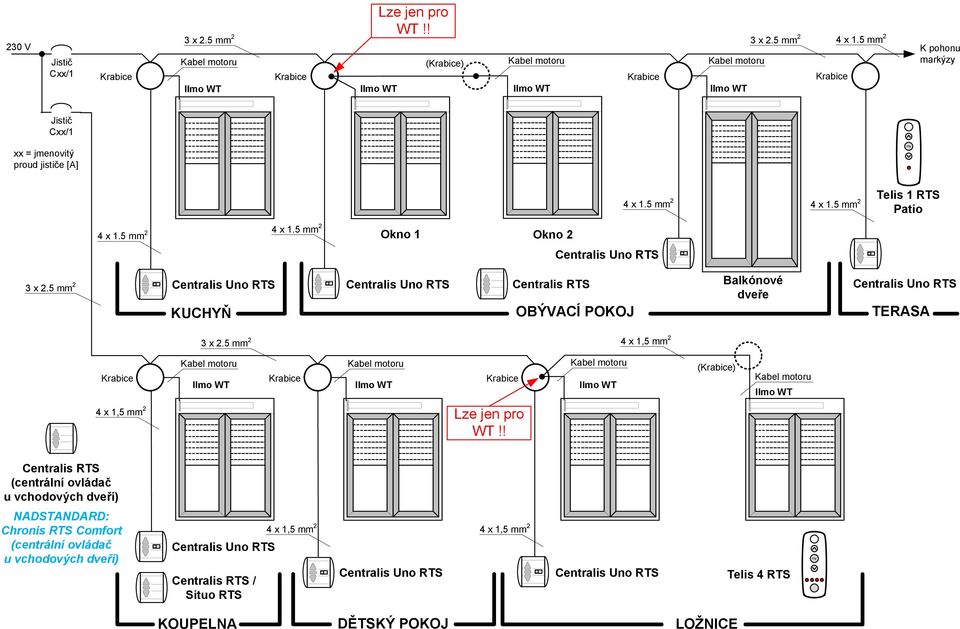

6 Lze jen pro WT!! 4 x 1.5 mm V K pohonu Jistič Kabel motoru () Kabel motoru Kabel motoru markýzy Cxx/1 Ilmo WT Ilmo WT Ilmo WT Ilmo WT Jistič Cxx/1 xx = jmenovitý proud jističe [A] my 4 x 1.5 mm 2 4 x 1.5 mm 2 Telis 1 RTS Patio 4 x 1.5 mm 2 4 x 1.5 mm 2 Okno 1 Okno 2 Centralis Uno RTS Centralis Uno RTS KUCHYŇ Centralis Uno RTS Centralis RTS OBÝVACÍ POKOJ Balkónové dveře Centralis Uno RTS TERASA Kabel motoru Kabel motoru Ilmo WT Ilmo WT Kabel motoru Ilmo WT () Kabel motoru Ilmo WT Lze jen pro WT!! Centralis RTS (centrální ovládač u vchodových dveří) NADSTANDARD: Chronis RTS Comfort (centrální ovládač u vchodových dveří) Centralis Uno RTS Centralis RTS / Situo RTS Centralis Uno RTS Centralis Uno RTS Telis 4 RTS my KOUPELNA DĚTSKÝ POKOJ LOŽNICE

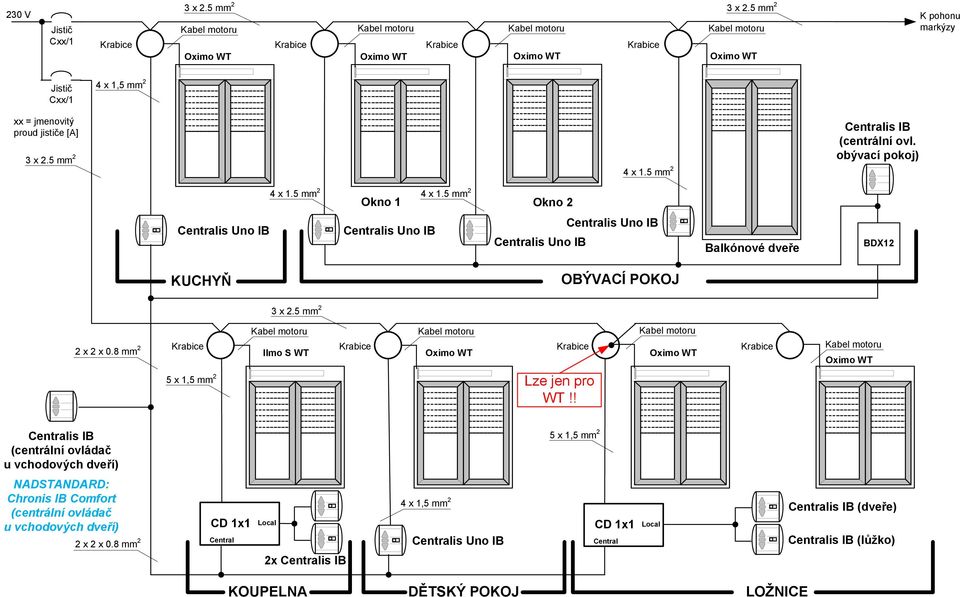

7 230 V K pohonu Jistič Kabel motoru Kabel motoru Kabel motoru Kabel motoru markýzy Cxx/1 Oximo WT Oximo WT Oximo WT Oximo WT Jistič Cxx/1 xx = jmenovitý proud jističe [A] 4 x 1.5 mm 2 Centralis IB (centrální ovl. obývací pokoj) 4 x 1.5 mm 2 Okno 1 4 x 1.5 mm 2 Okno 2 Centralis Uno IB Centralis Uno IB Centralis Uno IB Centralis Uno IB Balkónové dveře BDX12 KUCHYŇ OBÝVACÍ POKOJ 2 x 2 x 0.8 mm 2 Kabel motoru Kabel motoru Ilmo S WT Oximo WT Kabel motoru Oximo WT Kabel motoru Oximo WT 5 x 1,5 mm 2 Lze jen pro WT!! Centralis IB (centrální ovládač u vchodových dveří) 5 x 1,5 mm 2 NADSTANDARD: Chronis IB Comfort (centrální ovládač u vchodových dveří) 2 x 2 x 0.8 mm 2 CD 1x1 Central Local 2x Centralis IB Centralis Uno IB CD 1x1 Central Local Centralis IB (dveře) Centralis IB (lůžko) KOUPELNA DĚTSKÝ POKOJ LOŽNICE

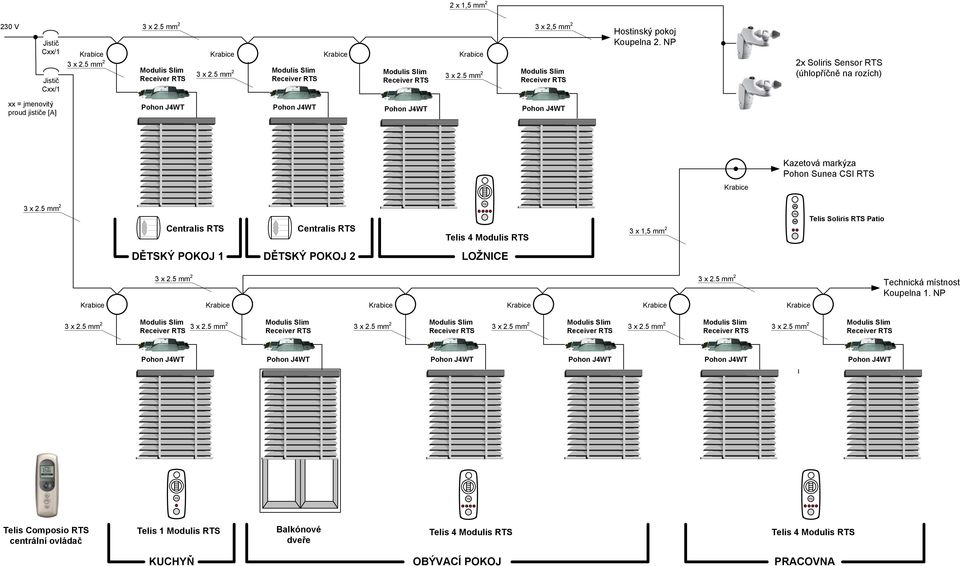

8 2 x 1,5 mm V Jistič Cxx/1 Jistič Cxx/1 Modulis Slim Receiver RTS Modulis Slim Receiver RTS Modulis Slim Receiver RTS 3 x 2,5 mm 2 Modulis Slim Receiver RTS Hostinský pokoj Koupelna 2. NP 2x Soliris Sensor RTS (úhlopříčně na rozích) xx = jmenovitý proud jističe [A] Kazetová markýza Pohon Sunea CSI RTS Centralis RTS Centralis RTS my Telis 4 Modulis RTS 3 x 1,5 mm 2 my Telis Soliris RTS Patio DĚTSKÝ POKOJ 1 DĚTSKÝ POKOJ 2 LOŽNICE Technická místnost Koupelna 1. NP Modulis Slim Receiver RTS Modulis Slim Receiver RTS Modulis Slim Receiver RTS Modulis Slim Receiver RTS Modulis Slim Receiver RTS Modulis Slim Receiver RTS my my my Telis Composio RTS centrální ovládač Telis 1 Modulis RTS Balkónové dveře Telis 4 Modulis RTS Telis 4 Modulis RTS KUCHYŇ OBÝVACÍ POKOJ PRACOVNA

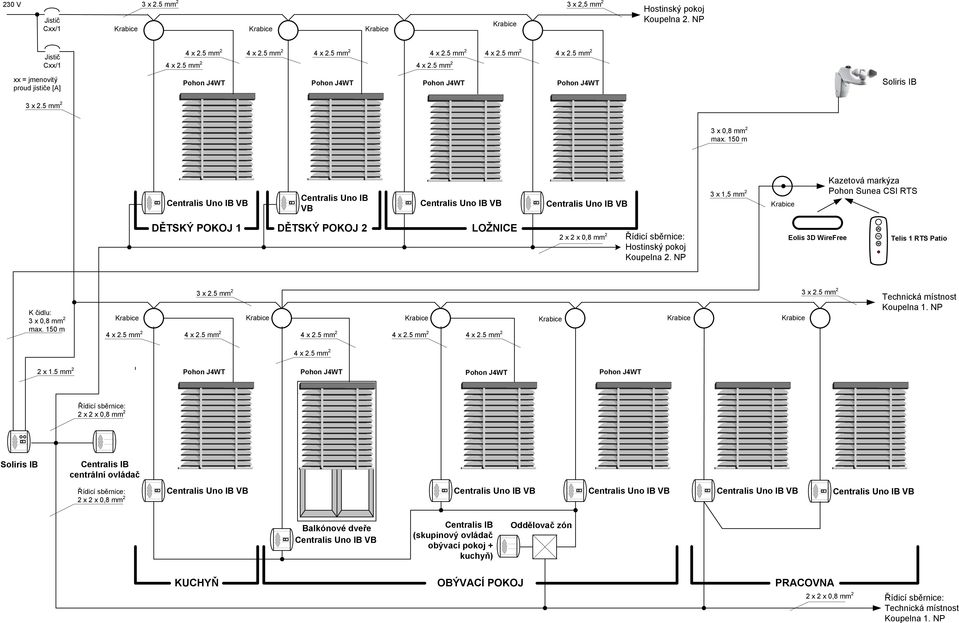

9 230 V Jistič Cxx/1 3 x 2,5 mm 2 Hostinský pokoj Koupelna 2. NP Jistič Cxx/1 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm x 2.5 mm 4 x 2.5 mm 2 4 x 2.5 mm 2 xx = jmenovitý proud jističe [A] Soliris IB 3 x 0,8 mm 2 max. 150 m Centralis Uno IB VB Centralis Uno IB VB Centralis Uno IB VB Centralis Uno IB VB 3 x 1,5 mm 2 Kazetová markýza Pohon Sunea CSI RTS DĚTSKÝ POKOJ 1 DĚTSKÝ POKOJ 2 LOŽNICE 2 x 2 x 0,8 mm 2 Řídicí sběrnice: Hostinský pokoj Koupelna 2. NP Eolis 3D WireFree my Telis 1 RTS Patio K čidlu: 3 x 0,8 mm 2 max. 150 m 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm 2 4 x 2.5 mm 2 Technická místnost Koupelna 1. NP 4 x 2.5 mm 2 2 x 1.5 mm 2 Řídicí sběrnice: 2 x 2 x 0,8 mm 2 Soliris IB Centralis IB centrální ovládač Řídicí sběrnice: 2 x 2 x 0,8 mm 2 Centralis Uno IB VB Centralis Uno IB VB Centralis Uno IB VB Centralis Uno IB VB Centralis Uno IB VB Balkónové dveře Centralis Uno IB VB Centralis IB (skupinový ovládač obývací pokoj + kuchyň) Oddělovač zón KUCHYŇ OBÝVACÍ POKOJ PRACOVNA 2 x 2 x 0,8 mm 2 Řídicí sběrnice: Technická místnost Koupelna 1. NP

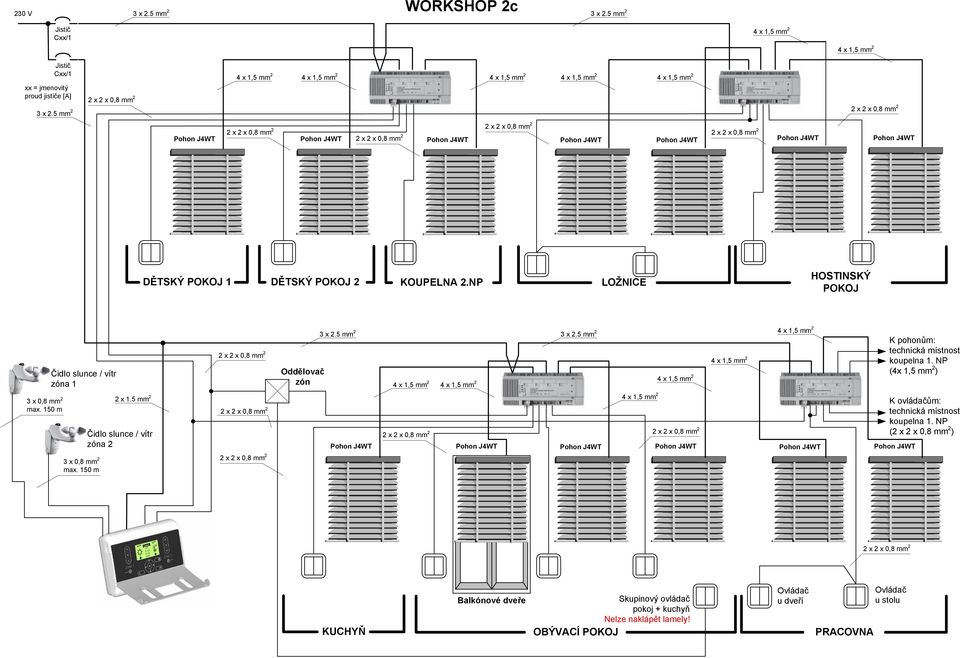

10 WORKSHOP 2c 230 V Jistič Cxx/1 Jistič Cxx/1 xx = jmenovitý proud jističe [A] 2 x 2 x 0,8 mm 2 2 x 2 x 0,8 mm 2 2 x 2 x 0,8 mm 2 2 x 2 x 0,8 mm 2 2 x 2 x 0,8 mm 2 2 x 2 x 0,8 mm 2 DĚTSKÝ POKOJ 1 DĚTSKÝ POKOJ 2 KOUPELNA 2.NP LOŽNICE HOSTINSKÝ POKOJ Čidlo slunce / vítr zóna 1 2 x 2 x 0,8 mm 2 Oddělovač zón K pohonům: technická místnost koupelna 1. NP (4x 1,5 mm 2 ) 3 x 0,8 mm 2 max. 150 m 3 x 0,8 mm 2 max. 150 m 2 x 1.5 mm 2 2 x 2 x 0,8 mm 2 Čidlo slunce / vítr zóna 2 2 x 2 x 0,8 mm x 2 x 0,8 mm2 2 x 2 x 0,8 mm K ovládačům: technická místnost koupelna 1. NP (2 x 2 x 0,8 mm 2 ) 2 x 2 x 0,8 mm 2 KUCHYŇ Balkónové dveře Skupinový ovládač pokoj + kuchyň Nelze naklápět lamely! OBÝVACÍ POKOJ Ovládač u dveří PRACOVNA Ovládač u stolu

11 230 V od elektroinstalace rolet Altus 50/60 RTS Centralis RTS / Situo RTS Telis 1 RTS Patio my Ovládání z interiéru Ovládání z terasy Eolis 3D WireFree (doporučený nadstandard)

12 Lighting Outdoor RTS Altus RTS 230 V Jistič Cxx/1 Centralis RTS / Situo RTS Telis 1 RTS Patio my Ovládání z interiéru Ovládání z terasy Eolis 3D WireFree (doporučený nadstandard)

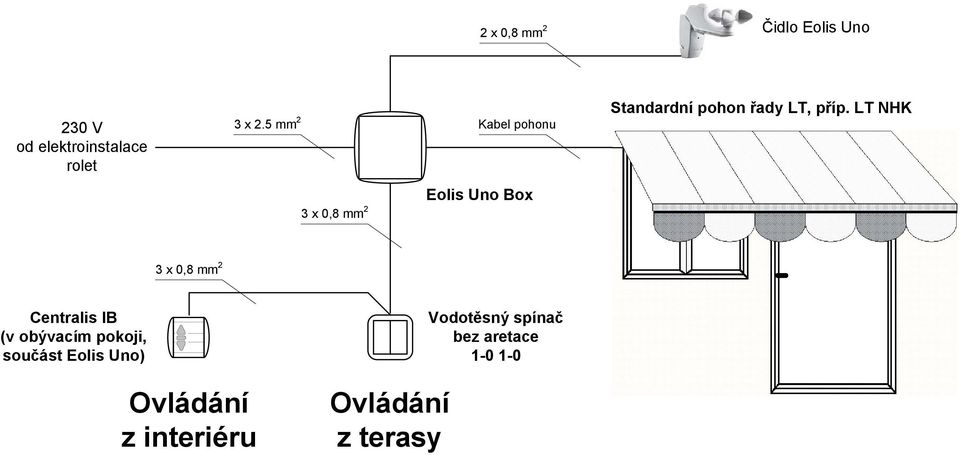

13 2 x 0,8 mm 2 Čidlo Eolis Uno 230 V od elektroinstalace rolet Kabel pohonu 3 x 0,8 mm 2 Eolis Uno Box Standardní pohon řady LT, příp. LT NHK 3 x 0,8 mm 2 Centralis IB (v obývacím pokoji, součást Eolis Uno) Ovládání z interiéru Ovládání z terasy Vodotěsný spínač bez aretace

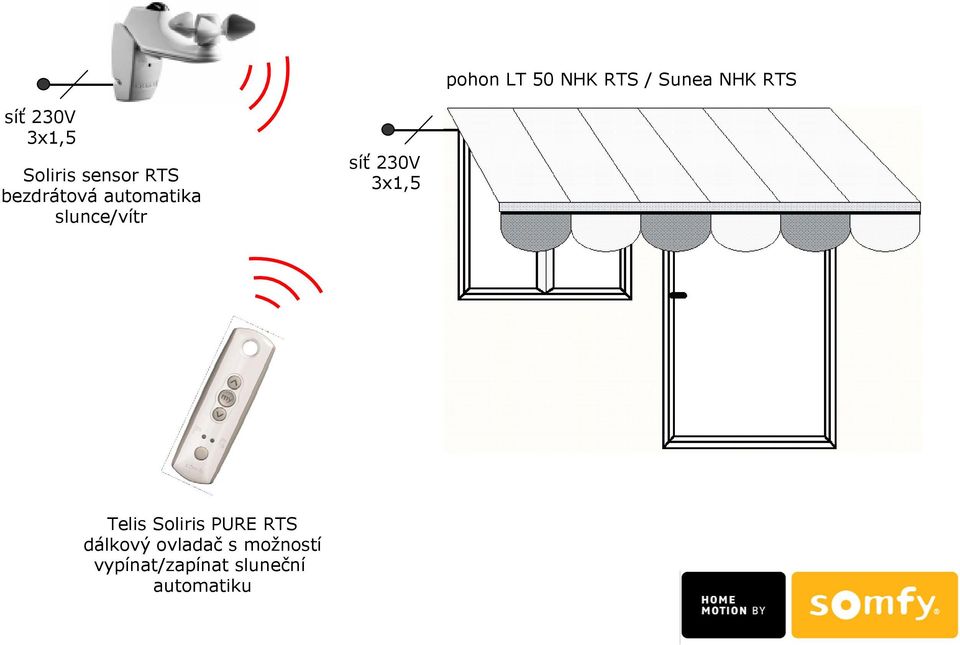

14 pohon LT 50 NHK RTS / Sunea NHK RTS síť 230V 3x1,5 Soliris sensor RTS bezdrátová automatika slunce/vítr síť 230V 3x1,5 Telis Soliris PURE RTS dálkový ovladač s možností vypínat/zapínat sluneční automatiku

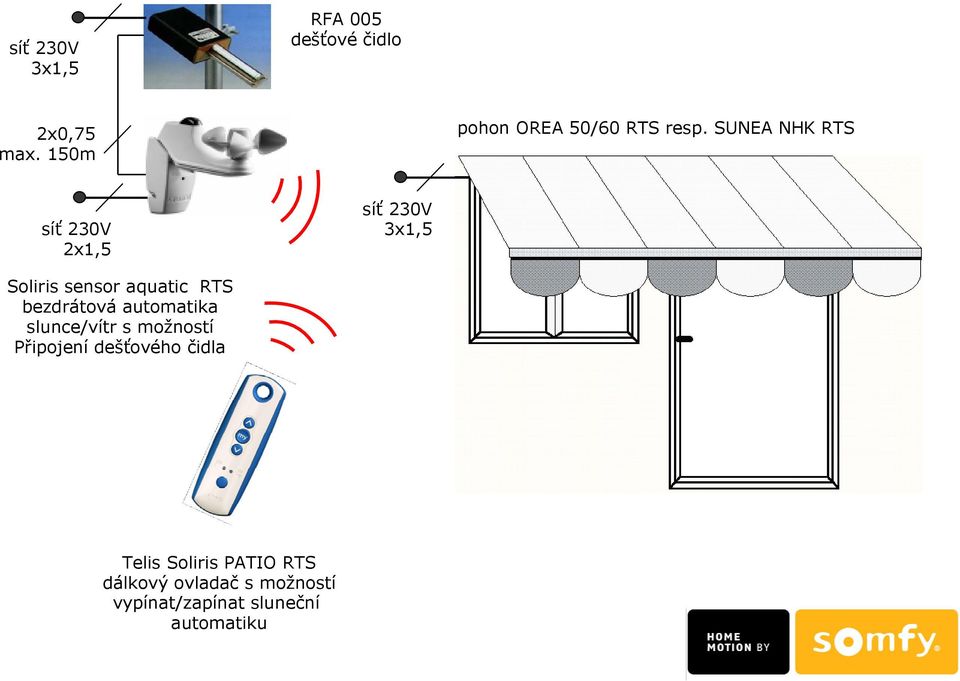

15 síť 230V 3x1,5 RFA 005 dešťové čidlo 2x0,75 max. 150m pohon OREA 50/60 RTS resp. SUNEA NHK RTS síť 230V 2x1,5 síť 230V 3x1,5 Soliris sensor aquatic RTS bezdrátová automatika slunce/vítr s možností Připojení dešťového čidla Telis Soliris PATIO RTS dálkový ovladač s možností vypínat/zapínat sluneční automatiku

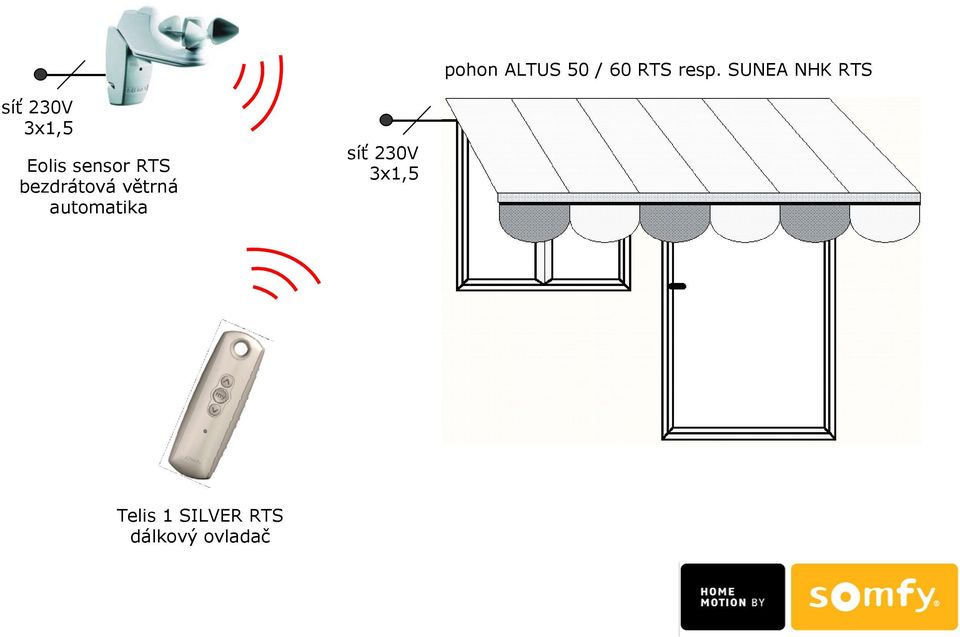

16 pohon ALTUS 50 / 60 RTS resp. SUNEA NHK RTS síť 230V 3x1,5 Eolis sensor RTS bezdrátová větrná automatika síť 230V 3x1,5 Telis 1 SILVER RTS dálkový ovladač

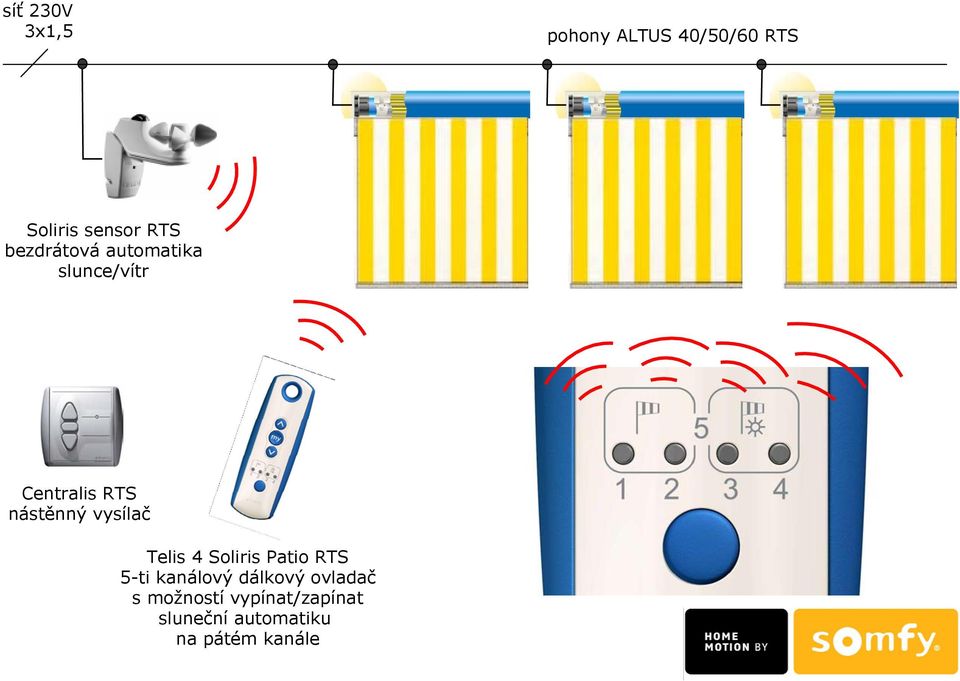

17 síť 230V 3x1,5 pohony ALTUS 40/50/60 RTS Soliris sensor RTS bezdrátová automatika slunce/vítr Centralis RTS nástěnný vysílač Telis 4 Soliris Patio RTS 5-ti kanálový dálkový ovladač s možností vypínat/zapínat sluneční automatiku na pátém kanále

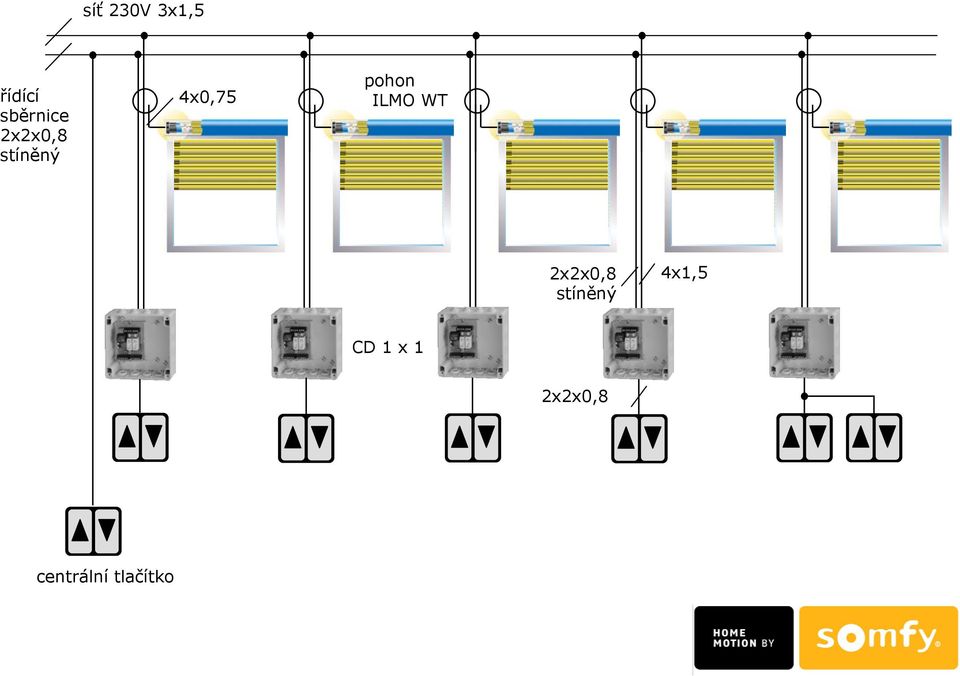

18 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 stíněný 4x0,75 pohon ILMO WT 2x2x0,8 stíněný 4x1,5 CD 1 x 1 2x2x0,8 centrální tlačítko

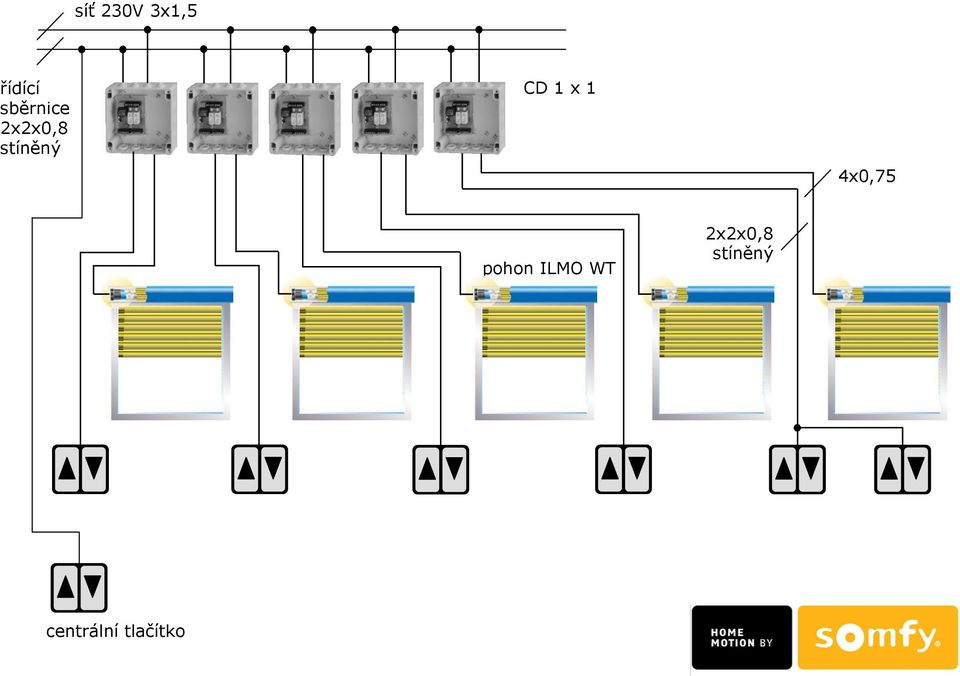

19 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 stíněný CD 1 x 1 4x0,75 pohon ILMO WT 2x2x0,8 stíněný centrální tlačítko

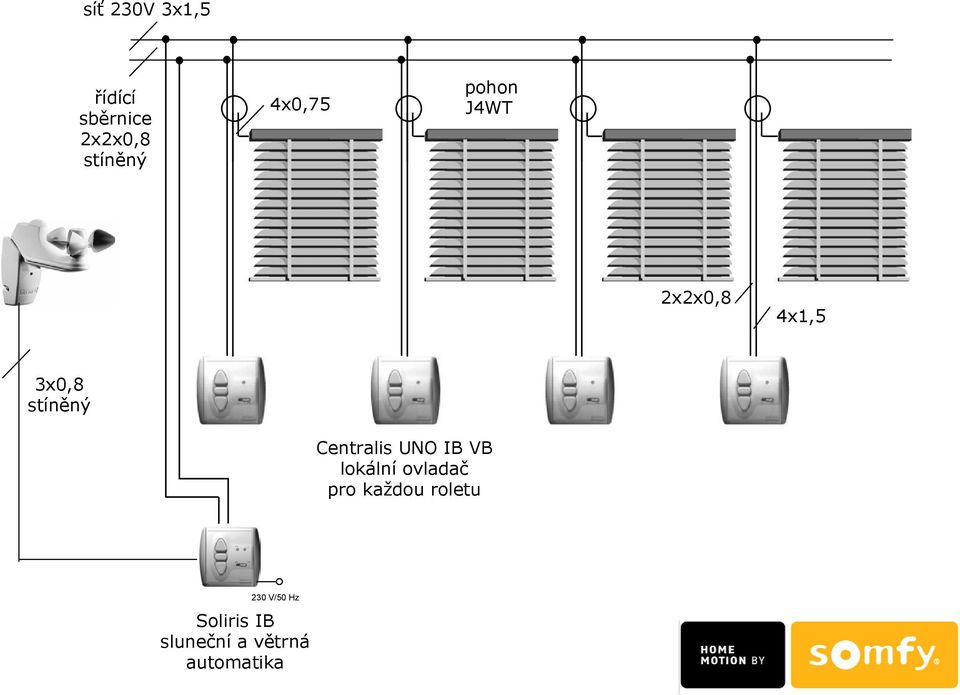

20 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 stíněný 4x0,75 pohon J4WT 2x2x0,8 4x1,5 3x0,8 stíněný Centralis UNO IB VB lokální ovladač pro každou roletu 230 V/50 Hz Soliris IB sluneční a větrná automatika

21 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 4x0,75 pohon J4WT 2x2x0,8 4x1,5 230 V/50 Hz Soliris IB sluneční a větrná automatika CD 1 x 1 2x2x0,8 centrální tlačítko

22 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 CD 1 x 1 3x0,8 stíněný 4x0,75 2x2x0,8 230 V/50 Hz Soliris IB sluneční a větrná automatika centrální tlačítko

23 síť 230V 3x1,5 3x1,5 4x0,75 ORIENTA MU 4x1,5 Centralis UNO RTS VB vypínač s integrovaným přijímačem Telis 4 Silver RTS 5-ti kanálový dálkový ovladač Soliris sensor RTS bezdrátová automatika slunce/vítr Centralis RTS centrální ovladač nástěnný vysílač

24 J4WT 4x0,75 Centralis UNO RTS VB vypínač s integrovaným přijímačem síť 230V 3x1,5 Telis 4 Silver RTS 5-ti kanálový dálkový ovladač Soliris sensor RTS bezdrátová automatika slunce/vítr Centralis RTS centrální ovladač nástěnný vysílač

25 J4WT 4x0,75 síť 230V 3x1,5 GS 300 P skupinová řídící jednotka pro 3 pohony 3x1,5 INIS UNO bez aretace skupinové řídící jednotky nejsou určené pro trvalé zatížení proudem, proto je nutné používat vypínače bez aretace nebo elektronické ovladače, které sepnou na dobu 3 minut pohony se pohybují pouze po dobu stisku tlačítka

26 J4WT 4x0,75 síť 230V 3x1,5 GS 300 P skupinová řídící jednotka pro 3 pohony 3x1,5 síť 230V 3x1,5 Chronis UNO skupinové řídící jednotky nejsou určené pro trvalé zatížení proudem, proto je nutné používat vypínače bez aretace nebo elektronické ovladače, které sepnou na dobu 3 minut

27 J4WT 4x0,75 síť 230V 3x1,5 CD 1 x 4 P8 skupinová řídící jednotka s elektronikou pro max. 4 pohony 3x0,8 Centralis IB nebo libovolný ovladač bez aretace (pro vyvolání mezipolohy i bez vzájemné blokace klapek) komfortní ovládání díky integrované elektronice

28 pohon OXIMO WT 4x0,75 CD 1 x 1 P8 řídící elektronika síť 230V 3x1,5 3x0,8 Centralis IB nebo libovolný ovladač bez aretace (pro vyvolání mezipolohy i bez vzájemné blokace klapek) komfortní ovládání díky integrované elektronice

29 síť 230V 3x1,5 řídící sběrnice 2x2x0,8 4x0,75 pohon OXIMO WT 2x2x0,8 4x1,5 Centralis UNO IB lokální ovladač pro každou roletu Chronis IB centrální spínací hodiny

30 síť 230V 3x1,5 3x1,5 pohon OXIMO RTS Chronis RTS centrální spínací hodiny Telis 4 PURE RTS 5-ti kanálový dálkový ovladač maximálně 10 ks pohonů na jednu smyčku
