Днепр) Electrical Schematics
|
|
|
- Josef Luprich
- před 7 lety
- Počet zobrazení:
Transkript
1 Dnepr (Днепр( Днепр) Electrical Schematics Киевский Мотоциклетниий Завод КМЗ (Kievskiy Mototsikletniy Zavod) KMZ (Kiev Motor Works) Ernie Franke Rev.0: 07/2011
2 Table I: KMZ (KMЗ) Dnepr (Днепр)( Model/Year vs. Electrical System (10/09) Model M72 M72N (H) K750 K750M MT12 (Dnepr12) MB750 MB750M K650/MT8 K650/MT9 MB650 MT10 MT10.36 MT16 (Dnepr16) MT11 (Dnepr11) Year WD WD Engine Size 750cc 750cc 750cc 750cc 750cc 750cc 750cc 650cc 650cc 650cc 650cc 650cc 650cc 650cc Voltage 12Volt 12Volt 12Volt 12Volt 12Volt Chassis Polarity Pos Pos Pos Neg Neg Neg Neg Neg Neg Neg Neg Neg Neg Neg Neg Generator/ Alternator G11A (1952) G11A (1952) G11A (1952) G414 (1957) G414 (1957) G414 (1957) G414 (1957) G414 (1957) G414 (1957) G414 (1957) G424 (1974) G424 (1974) G424 (1974) G424 (1974) G424 (1974) Regulator PP31 (1950) PP31A (1956) PP31A (1956) PP302 (1963) PP302 (1963) PP302 (1963), PP302A PP302 (1963) PP302 (1963), (1992) PP302 (1963), PP302A PP302 (1963)/ PM302A PP330 PP330 PP330 PP30, PP31, PP330, (1992) PP330, (1992) Ignition Coil KM01 KM01 B2B B201 B2B B201 B2B B201 B2B B201 B2B B201 B2B B201 B2B B201A B204 B204 B204 B204 B204 Breaker/ Distributor PM05 PM05 PM05, PM11A PM302 PM05 PM302 PM05 PM302 PM05 PM301/PM302 PM05 PM301 PM05, PM11A PM302/PM302A PM05 PM302 PM302A PM302/PM302A PM302A PM302/302A PM302A 3MT7 (7Ahr) or 3MT14 (14Ahr) 3MT6 3MT12 or 3MTS14 3MT6 3MT12 3MT12 3MT12 3MT6 or 3MT12 6MTS9 6MTS9 or 2X 3MT6 6MTS9 (9Ahr) 6MTS9 or 2X 3MT6 Notes: 1. MT14 (1977) was a prototype. 2. MW650 is military version of MT16 and MW750 is a military version of the MT12 3. Alternators progress in output voltage and power from Г11 (G11) generator of s/45watts in 1941, Г11A of 6 V/45 W in 1952, Г414 6V/65 W in 1957, Г424 of 12V/150W in 1974, of 12V/350W in , to the presentday NipponDenso alternator of 12V/770W. 4. MT11 and MT16 remained in production until 1991 when they were renamed the Dnipro11 (Dnepr11) and Dnipro16 (Dnepr16). 5. Model # s: H = N, MW = MB = MV SolidState Voltage Regulator replaced the PP330 in Г424 alternator (150 Watts) has external relay/regulator (PP302 or PP330) (350 Watts) alternator has internal regulator Volt ignition coil B2B (manual spark advance) paired with PM05 distributor, B201/B201A (ignition coil for automatic spark advance) paired with PM302/PM302A. B2B and B201 coils for s and B204 for 12Volts.
3 Table II: IMZ (ИМЗ( ИМЗ) Ural (Урал( Урал) ) and KMZ (KMЗ) Dnepr (Днепр)( Brake es Mfgr Model Year Engine Size ( cm 3 / inch 3 ) Hand (Front) Brake Foot (Rear) Brake Voltage Brake Lamp M Later: ВК854Б A615 M72K Later: ВК854Б A615 M72M Later: ВК854Б A615 M ВК854Б A615 M ВК854Б A615 Ural M63 (Ural2) M66 (Ural3) Later: ВК854Б IMZ A615 A615 M Later: IMZ ВК854Б 12Volt A1221 M Later: IMZ ВК854Б 12Volt A , Series IMZ IMZ Volt A Series 2003present 745 / 45.2 OHV IMZ IMZ Volt A1221 M Later: ВК854Б A615 M72N Later: ВК854Б A615 K ВК854Б, Later: A615 K750M ВК854Б, Later: A615 MB ВК854Б, Later: A615 K650/MT ВК854Б A615 MB ВК854Б 12Volt A1221 K650/MT ВК854Б A621 Dnepr MB750M / 45.9 SV ВК854Б A615 MT ВК854Б 12Volt A1221 MB650M ВК854Б 12Volt A1221 MT ВК854Б 12Volt A1221 MT12 (Dnepr12) ВК854Б, Later: A615 MT16 (Dnepr16) ВК854Б 12Volt A1221 MT11(Dnepr11) ВК854Б 12Volt A1221
4 Table III: IMZ (ИМЗ( ИМЗ) Ural (Урал( Урал) ) and KMZ (KMЗ) Dnepr (Днепр)( NeutralGear Sensors Mfgr Model Year Engine Size ( cm 3 / inch 3 ) NeutralGear Sensor Voltage Signal Lamp M M72K M72M M M Ural M63 (Ural2) M66 (Ural3) M Volt M MT804517A 12Volt A , Series IMZ Volt A Series 2003present 745 / 45.2 OHV IMZ Volt A121 M M72N K MT804517A A61 K750M MT804517A A61 MB MT804517A A61 K650/MT MB MT804517A 12Volt A121 K650/MT MT804517A (after adding PM05) A61 Dnepr MB750M / 45.9 SV MT804517A A61 MT MT804517A 12Volt A121 MB650M 1974 MT804517A 12Volt A121 MT MT804517A 12Volt A121 MT12 (Dnepr12) MT804517A A61 MB650M Volt MT16 (Dnepr16) MT804517A 12Volt A121 MT11(Dnepr11) MT804517A 12Volt A121
5 Table IV: IMZ (ИМЗ( ИМЗ) Ural (Урал( Урал) ) and KMZ (KMЗ) Dnepr (Днепр)( OilPressure Sensors Mfgr Model Year Engine Size ( cm 3 / inch 3 ) OilPressure Sensor Voltage Signal Lamp M M72K M72M M M Ural M63 (Ural2) M66 (Ural3) MM106A A61 M Volt M Volt A , Series Volt A Series 2003present 745 / 45.2 OHV 12Volt A121 M M72N K MM106A (later models) A61 K750M MM106A (later models) A61 MB K650/MT MM106A (later models) A61 MB MM106A 12Volt A121 K650/MT MM106A A61 Dnepr MB750M / 45.9 SV MM106A, MM126 A61 MT MM106A, MM126 12Volt A121 MB650M 1974 MM126 12Volt A121 MT MM126 12Volt A121 MT12 (Dnepr12) MM126 A61 MB650M MM126 12Volt A121 MT16 (Dnepr16) MM126 12Volt A121 MT11(Dnepr11) MM126 12Volt A121
6 Mfgr Ural Dnepr Table V: Ural (Урал) and Dnepr (Днепр( Днепр) Master es Model M72 M72K M72M M61 M62 M63 (Ural2) M66 (Ural3) M67 M , Series Series M72 M72N K750 K750M MB750 K650/MT8 MB650 K650/MT9 MB750M MT10 MB650M MT10.36 MT12 (Dnepr12) MT16 (Dnepr16) MT11(Dnepr11) Year present Engine Size ( cm 3 / inch 3 ) 745 / 45.2 OHV 746 / 45.9 SV Voltage 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt Master Not Used Not Used Not Used Not Used Not Used Not Used Not Used IMZ IMZ IMZ Not Used (electricstart) Not Used Not Used Not Used Not Used Not Used Used on Later K650 s Not Used Not Used Not Used Not Used
7 Model M72 M72K M72M M61 M62 M63 (Ural2) M66 (Ural3) M67 M and Series , 8.103X, 8.123, 8.123X, 650 & 750 Series 8.103,8.103X, 8.123,8.123X, 750 Series Model M72 M72N (H) K750 K750M MB750 MB750M K650/MT8 K650/MT9 MB650 MB650M MT10 MT10.36 MT12 (Dnepr12) MT11 (Dnepr11) MT16 (Dnepr16) Table VI: IMZ (ИМЗ( ИМЗ) Ural (Урал( Урал) ) Electric (01/11) Year present Engine Size 750cc 750cc 750cc 650cc 650cc 650cc 650cc 650cc 650cc 650cc 750cc 750cc 750cc Voltage 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt Signal SM01 or SM02, C35 (72186A1) after 1950, C37A (72186A3) C37 C37 C37A (72186A3) C37A (72186A3) C37A (72186A3) C37A (72186A3) C205B, C38A C205B C205B (IMZ , ), C304 C205B, C304 ( ) IMZ , LEBK91 White Zinc or Black Table VII: KMZ (KMЗ) Dnepr (Днепр)( Electric (01/11) Year Early Later late 90 s WD, WD Engine Size 750cc 750cc 750cc 750cc 750cc 750cc 650cc 650cc 650cc 650cc 650cc 650cc 750cc 650cc 650cc Voltage 12Volt 12Volt 12Volt 12Volt 12Volt 12Volt Signal C35A (72186A1) C35, C35A C35A, C37A (72186A3) C35, C35A, C37 (72186), C37A C37A (72186A3) C37A (72186A3) C37A (72186A3) C37, C37A (72186A3) C37, C37A (72186A3) C205B ( ) / C304 ( ) C304 C38 C38 C204B C205B ( ) / C304 ( ) C205B ( ) / C304 ( )

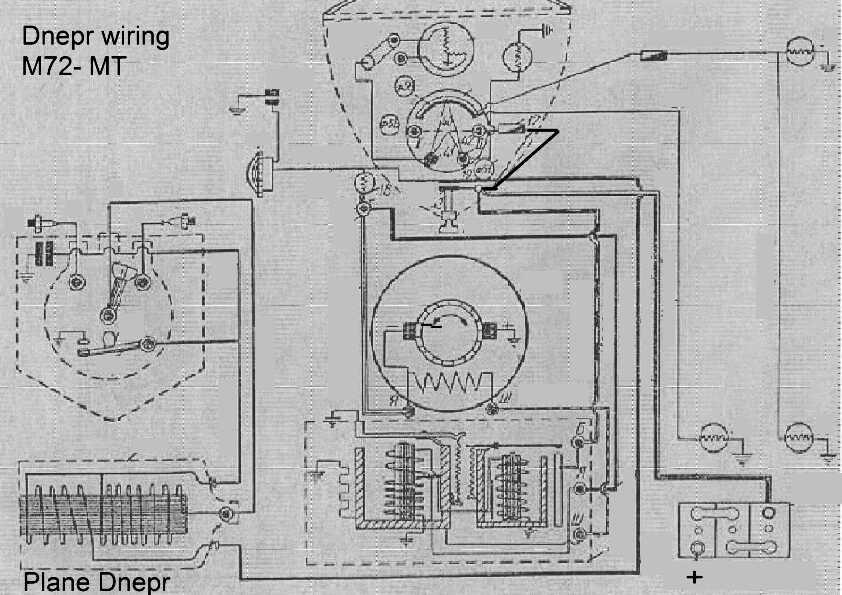

8 Motorcycle Figure 1A: 6 Electrical Systems (01/10) Generator Regulator Ignition Coil Breaker/Distributor Ural: M72, M M72M, M M61M Dnepr: M72, M M72NM PP1 (1941) KIM01 Г11/11A: 45 W (1941/1952) PP30 Ural: M62, M M63, M M66M Dnepr: K750, K K750M, K MB750, MB750M, K650, K MT9, MT12 PP31/PP 31/PP31A31A (1950/1956) UG4085B (1950) and B11B B2B PM05 (1954) (with manual spark advance) PM11A or PM301/PM 301/PM302/PM302A302A (with automatic spark advance) Г414: 65 W (1957) PP302/302A (1963/197X) B201/B201A201A

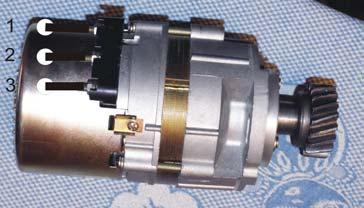

9 Figure 1B: 12Volt Electrical Systems (01/10) Motorcycle Alternator Ural: M67, M M67.36, M IMZ Series Dnepr: MB650, MT10, MT10.36, MT11, MT16 Regulator (RelayRegulator) Regulator) PP330 (1941) Breaker Ignition Coil B204A PM302/PM 302/PM302A302A Г424: 150 W (1974) Contactless Type I Type III Ural: IMZ Series ( ) Dnepr: None (1992) Type II : 500 W (1999) Ural: IMZ Series (2004present) Dnepr: None Internal to Alternator (JYA212A11E) Internal to Alternator Ducati (2006) Type V Type IV Raceway Services Power Arc Nippon Denso: 770 W (2004)
10 Turn Signal Simplified Diagram of Early Wiring Ignition Hand BrakeLight Voltage Regulator Headlight Charge Indicator Neutral Sensor And Indicator Foot BrakeLight Brake Light Flasher Unit Generator Negative Ground Master Ground Ignition Turn Signal Button Ignition Coil Spark Plugs Directional Turn Breaker Points

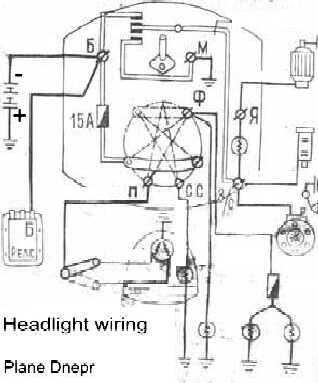

11 Button Dnepr (Днепр) M72 Light Generator (G11A) Breaker/Distributor (PM05) Я Ш Lights Ignition Coil (KM01) Regulator (PP31) Positive Ground
12 Dnepr (Днепр( Днепр) M72 1 Generator: Г11A 2 Voltage Regulator: PP31 3 Rechargeable battery 4 Distributor 5 Breaker: PM05 6 Ignition Coil: KM01 or B2B 7 Spark plugs (candles) 8 9 Lamp 10 Driving Lamp and Low Beam 11 Parking Light Bulb 12 Tail Light 13 Sidecar Tail Light 14 Sidecar Front Light 15 Control Lamp 16 Central 17 Key 18 Safety 19 Beam and Dipped Beam 20 Lever Hi/Lo Beam 21 Button 22 Ignition Retard/Advance Lever 23 Fuse Lamps 24, 25 and 26 HighVoltage Wires 27, 28, 29 and 30 Bundle of LowVoltage Wires 31 and 32 Sidecar lamp Wires Manual Spark Advance Hi/Lo Beam Spark Plug (candle) PositiveGround Breaker/Distributor (PM05) Generator (Г11A) Spark Plug (candle) Ignition Coil Regulator (PP31)
13

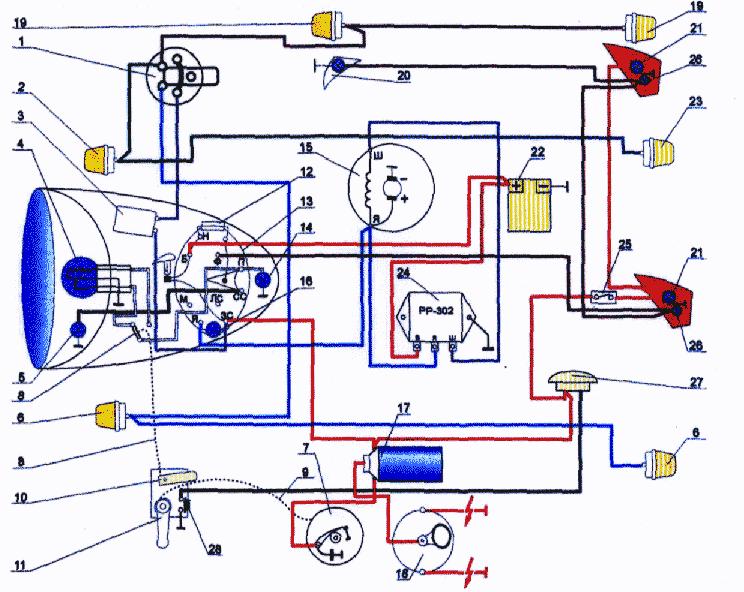

14 Dnepr (Днепр) K750, K750M K and MT12 1. Turn Signal (П201) 4. Headlight (A or A632+32) 3. Flasher Unit (PC419) 12. Fuse (15A) 15. Generator (Г414) 22. (3MT6 or 3MT7) 25. Foot BrakeLight 24. Voltage Regulator (PP302) 27. (C35) 10. Hi/Lo Beam 17. Ignition Coil (KM01 or B2B) 11. Manual Spark Advance/Retard Button 7./16. Breaker/Distributor (PM05)
15 Dnepr (Днепр)) early K650/MT8 with PM with PM05 and B2B 8. OilPressure Sensor (MM106A) blk 1. Headlight (A632+32) brn blk yel grn vio blk Turn Signal vio 14. Spark Plug 16. Distributor/Breaker (PM05) blk Generator (Г414) 17. Ignition Coil (B2B) blk gry blk blk vio blk gry 22. Foot BrakeLight wht Flasher blu red yel 32. Green Neutral Indicator blu 14. Spark Plug Voltage Regulator (PP31A) wht 30. Neutral sensor wht grn blk blu wht gry 29. Advance/Retard Lever
16 Dnepr (Днепр) Early K750K 10. Ignition Coil (B2B) 23. Breaker/Distributor (PM05) 12. Generator (Г11A) 16. Foot BrakeLight Hi/Lo Beam 25. Button Voltage Regulator (PP31A)
17 Dnep epr (Днепр) Early K750 and and K750M (with Ignition Coil B2B and Distributor PM05 for Manual Control of Firing Angle) Ignition Coil (B2B) Breaker/Distributor (PM05) Generator (Г11A) Foot BrakeLight Button Hi/Lo Beam Regulator (PP31A) 1 lamp beam and dipped beam, 2 key 3 safety 4 lamp, 5 central switch, 6 wire ground", 7 high voltage wire, 8 spark plugs, 9 high voltage 10 ignition coil, 11 front light stroller, 12 horn, 13 wire front canopy sidecar, 14 tail light sidecar, 15 tail lamp of motorcycle, 16 gauge stoplight, 17 Relayregulator, 18 generator, 19 battery, 20 Low voltage wiring loom, 21 the wire "battery ground, 22 breaker, 23 valve, 24 high voltage wire and 25 button signal 26 wire signal 27 advance ignition; 28 cord switch driving and parking light, 29 switch to driving and parking light, 30 control lamp, 31 the parking light bulb, 32 lamp illuminated; 33 Connecting Jack wires, 34 cable sidecar lamps, 35 wire from the sensor to Stop lamp, 36 wire from the connector to the lamp lighting plate
18 Dnepr (Днепр)) Later K650 and MT9 with PP302 Regulator PM302 Breaker and B201 Ignition Coil Turn Signal Oil Pressure Sensor Generator (Г414) (3MT12) Voltage Regulator (PP302) Flasher Foot BrakeLight Ignition Coil (B201) Breaker (PM302/PM302A)
19 Dnepr (Днепр) Early K750, K750M K and MT12 with PM05 Breaker/Distributor and B2B Ignition Coil Turn Signal 3T6 or 3MT7 Generator (Г414) Ignition Coil (B2B) Breaker/Distributor (PM05) 1 switch indicators P Shifters Ignition 21 Lamp A615 stopsignals (only in the lamp, or OP230 OP246) 2 The right front indicator lamp on a motorcyclealone 12 fuse 15A 22 battery 3MT6 or 3MT7 3 Flasher PC central switch (on M72 & K750 slightly different notation terminals) 23 right rear indicator lamp on motorcyclealone 4 lamp head light headlamp A632, 21 or A bulb illumination A62 scale speedometer 24 relayregulator 5 parking light bulb headlights 15 generator 25 stop light switch 6 Left direction indicators 16 control lamp of the generator A headlight rear position lamps 7 chopper PM05 17 ignition coil KM01 or B2B 27 horn C35 8 light switch (located in the housing headlights) 18 Splitter 28 horn button 9 cable Shifters Ignition 19 Indices turning right (sidecar) 10 lever light switch 20 front position lamp sidecar
20 1941 Dnepr (Днепр) K750, K750M K and MT12 Breaker/Distributor (PM05) Hi/Lo Beam
21 Dnepr (Днепр) Later K750K (with Breaker PM11A, PP302 and B201 for Automatic Control of Firing Angle) OilPressure Sensor (MM106A) Breaker/Distributor (PM302) Ignition Coil (B201) Generator (Г414) Foot BrakeLight Button Hi/Lo Beam Regulator (PP31A)
22 Dnepr (Днепр)) Later K650 with PP302 Regulator, PM302 Breaker and B201 Ignition Coil Voltage Regulator (PP330) Flasher Foot BrakeLight (3MT12) Generator (Г414) Ignition Coil (B201) Turn Signal Button Breaker (PM302/PM302A)
23 Dnepr (Днепр) Early K650 and MT9 with PM05 Breaker/Distributor and B2B Ignition Coil Breaker/Distributor (PM05) Ignition Coil (B2B) (C37A) OilPressure Sensor (MM106A) Generator (Г414) Voltage Regulator (PP302) Hi/Lo Beam Button
24 Dnepr ( (Днепр) Later K650 K and МТ9 (Also Ural M62, M M63 M and M66) M
25 Dnepr (Днепр) MT9: Initial Manual Control of Firing Angle (B2B Ignition Coil and PM05 Breaker/Distributor) 8. OilPressure Sensor 1. Lamp (A632+32) 6. OilPressure Indicator (PD20) 7. Lamp (A61) Turn Signal 16. Breaker/Distributor (PM05) Ignition Coil (B2B) Foot BrakeLight Flasher Button Hi/Lo Beam
26 Dnepr (Днепр) MT9: Later Automatic Control of Firing Angle (B201A Ignition Coil and PM302 Breaker) OilPressure Sensor Turn Signal Breaker Points (PM302/PM302AA) Ignition Coil (B201) Foot BrakeLight Flasher Button
27 Turn Signal Dnep epr (Днепр) MT10 (1974) Flasher (2X 3MT6) OilPressure Sensor Master Foot BrakeLight Voltage Regulator (PP330) Neutral Alternator (Г424) Button Ignition Coil (B204) Breaker (PM302/PM302A)
28 Dnepr (Днепр) MT10 OilPressure Sensor Turn Signal Breaker (PM302/PM302A) Ignition Coil (B204) Alternator (Г424) Foot BrakeLight Flasher Button Voltage Regulator (PP31A)
29 Dnepr (Днепр) MT10 and MT10.36 ( shematic.net/images/pages/moto/mt10..net/images/pages/moto/mt10.jpg) Right Turn 16. Turn Signal 17. Flasher Unit 21. Front Sidecar Light 7. Speedometer 9. TurnSignal Indicator 10. Emergency Oil Pressure 26. Voltage Regulator (PP330) 11. HighBeam Headlight Indicator 23. Fuse Block 27. Foot BrakeLight 12. Generator Indicator 15. Central 13. Neutral Transmission 18. Neutral Sensor Indicator and Indicator 19. OilPressure Sensor 24. Alternator 28. Master Ground 29. (2X 3MT6) 36. Brake Light 20. Light Left Turn 1. Left Turn 31. Ignition Coil Breaker 34. SparkPlug
30 Emergency OilPressure Indicator Placement on Dneprs (and Ural M66) M Dnepr K650/MT8, K650/MT9 URAL MT10, MT10.36, MT11, MT16, MB650, MB650M 9. Yellow TurnSignal Indicator 10. Red Emergency OilPressure Indicator 11. Blue High Beam Headlight Indicator 12. Red Charge Indicator 13. Green Neutral Transmission Indicator
31 Dnep epr (Днепр) MT10.36 Turn Signal Neutral OilPressure Foot BrakeLight Flasher Voltage Regulator (PP330) Ignition Coil (B204) Button (6MTS9 or 2X 3MT6) Breaker (PM302/PM302A) Alternator (Г424)

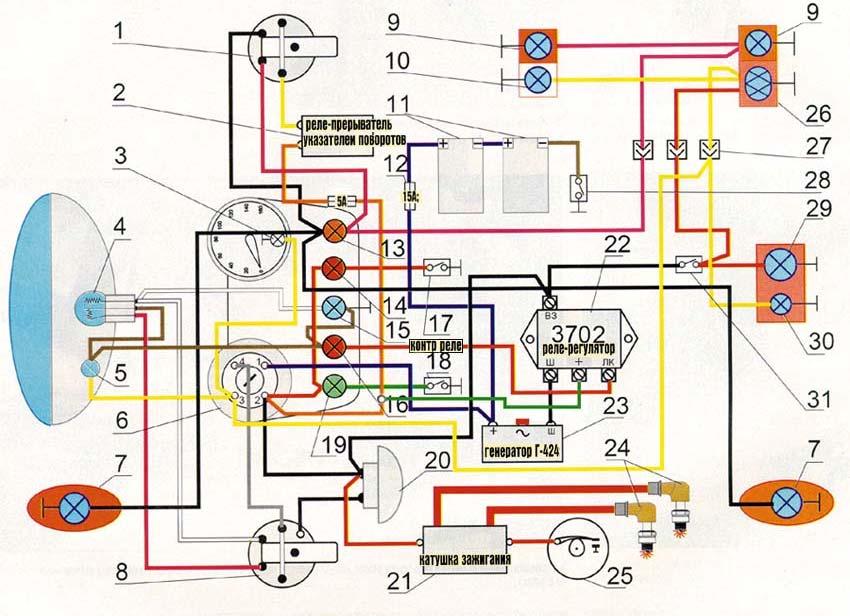

32 Dnepr (Днепр) MT10 and MT Turn Signal (П201) 9. Lamp (A1221) 10. Lamp (A1221) 9. Lamp (A1221) 2. Flasher 26. Lamp (A1221+5) 3. Lamp (A121) 4. Lamp (A ) 13. Turn (A121) 14. Oil (A121) 15. Hi/Lo (A121) 12. Fuse (15A) (2X 3MT6 or 6MTTS9) 17. OilPressure Sensor 28. Master Ground 31. Foot BrakeLight 22. Regulator ( ) 29. Lamp (A1221) 30. Lamp (A125) Brake 7. Lamp (A1221) 5. Lamp (A124) 19. Neutral (A121) 18. Neutral Sensor 16. Charge (A121) 20. (C38) 23. Alternator (Г424)) 7. Lamp (A1221) Button 8. Hi/Lo Beam (П201) 21. Ignition Coil (B204) 25. Breaker (PM302A)
33 Dnep epr (Днепр) MT11 and MT16 (1992) 2. Lamp (A12213) 2. Lamp (A12213) 7. Oil Pressure Sensor (MM126) 6. Neutral Sensor 8. Foot Brake Light (BK854B) 4. Lamp (A1221+6) 27. Lamp (A ) 43. Lamp (A121) 16. Voltage Regulator: Lamp (A125) Brake 28. Lamp (A124) 2. Lamp (A12213) 14. Flasher Unit (PC427) Turn Signal 37. Breaker (PM302A) Button 36. Spark plug (A14B) 33. (C205B) 35. Ignition Coil (B204) 21. Alternator: Г424 (150W) 42. Master Ground ( ) 19. : 6MTS9 (12V/9Ahr) 2. Lamp (A12213) 2. Lamp (A12213)
34 Dnepr (Днепр) MT11, MT14 and MT16 (showing replacement of PP330 Regulator with the SolidState State ) 17. Lamp (A1221) 18. Lamp (A128) 29. Double Lamp (A122+6) CMH8.155: MT11 CMH8.922: MT16 CMH8.157: MT Headlight (A ) 6. Lamp (A211) 7. Turn (A211) 8. Oil (A211) 9. Hi/Lo (A211) 5. Front BrakeLight ( ) 21. Voltage Regulator ( ) 19. OilPressure Sensor 20. Fuse Block 30. Rear Foot BrakeLight 4. Lamp (A1221) 31. Brake Lamp (A1221) Older Models: 37. PP330 Voltage Regulator 11. Lamp (A124) 13. Lamp (A1221) 14. Flasher Unit (PC427) 12. Ignition ( ) 22. Charge (A211) 23. Neutral (A211) IgnitionCoil (B204) 24. Neutral Sensor 25. (C205) 33. Master Ground 36. Alternator (Г424) 34. (6mts9 or 2HZMT6) 32. Lamp (A125) 13. Lamp (A1221) 35. TroubleLight Socket (only in MT16) 16. Turn Signal 28. Button 27. Breaker points
35 Dnepr (Днепр( Днепр) MT12 3. Neutral Sensor 17. Lamp (A632+32) 16. Lamp (A61) 18. Flasher Unit (PC419) 20. Fuse (15A) 11. Lamp (A63) 23. Generator (Г414) 24. Voltage Regulator (PP302) 16. Lamp (A61) 22. Lamp (A60.25) 26. Rear Brake Light 28. Button
36 Dnep epr (Днепр) Early MT11 and MT16 with PP330 Regulator, later replaced with (solidstate) state) OilPressure Sensor Neutral Foot Brake Light Regulator (PP330) Brake Master Flasher Turn Signal Ignition Coil Breaker
37 Dnep epr (Днепр) MB650M
38 Dnep epr (Днепр) Early K750 and MB750 with Manual (PM05) Ignition Generator (Г414) Voltage Regulator (PM302) Hi/Lo Beam Dimmer Button Breaker/Distributot (PM05) Ignition Coil

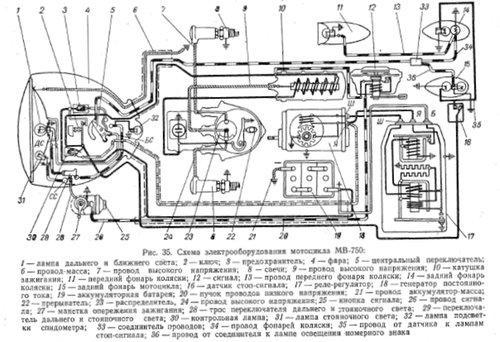

39 MB750 / MB750M (Note that indicators were not in use until MT9/MT 9/MT10)
40 Dnepr (Днепр)) Later K650 with PP302 Regulator, PM302 Breaker and B201 B Ignition Coil Voltage Regulator (PP330) Flasher Neutral Sensor Foot BrakeLight (3MT12) Generator (Г414) Ignition Coil (B201) Turn Signal Button Breaker (PM302/PM302A)
41 Dnepr (Днепр) MT10 OilPressure Sensor Turn Signal Breaker (PM302/PM302A) Ignition Coil (B204) Alternator (Г424) Foot BrakeLight Flasher 31. Neutral Indicator Green 30. Neutral Gear 27. Button Voltage Regulator (PP31A)
42 Dnepr (Днепр) MT11
43 Dnepr (Днепр( Днепр) M72 (1955) ( Speedometer Advance/Retard Lever Regulator (PP31) Hi/Lo Beam Generator (Г11A) (C35A) Ignition Coil (KM01) Breaker/Distributor (PM05) (3MT7) Spark Plug Spark Plug
44 with PP Dnepr (Днепр) Early K750K PP31 Voltage Regulator,, PM05 Breaker/Distributor and B2B Ignition Coil Speedometer Advance/Retard Lever Hi/Lo Beam Regulator (PP31A) Ignition Coil (B2B) Generator (Г11A) (C37) Spark Plug (3MT7) Breaker/Distributor (PM05) Spark Plug
45 K750 Wiring Diagram
46
47 with PP Dnepr (Днепр)) Later K750 PP302 Regulator,, PM05 Breaker/Distributor and B2B Ignition Coil Speedometer TroubleLight Socket Advance/Retard Lever TroubleLight Hi/Lo Beam (C37) Ignition Coil (B2B) Generator (Г414) Regulator (PP302) Breaker/Distributor (PM05) Spark Plug Alternate Rear BrakeLight (ВК854Б) Spark Plug Rear BrakeLight ( )
48 Dnepr (Днепр( Днепр) K750M Speedometer Advance/Retard Lever Hi/Lo Beam (C37) Ignition Coil (B2B) Generator (Г414) Regulator (PP302) Breaker/Distributor (PM05) Spark Plug (3MT6) Rear BrakeLight ( ) Spark Plug
49 Dnepr (Днепр) MB750, MT12 (1961) Speedometer TroubleLight Socket TroubleLight Advance/Retard Lever Hi/Lo Beam (C37) Ignition Coil (B2B) Generator (Г414) Voltage Regulator (PP302) Distributor/Breaker (PM05) Spark Plug (3MT12) Alternate Rear BrakeLight (ВК854Б) Spark Plug Rear BrakeLight ( )
50 Dnepr (Днепр) MT MT9 with Manual Control of Firing Angle (B2B Ignition Coil and PM05 Breaker/Distributor) Speedometer OilPressure Sensor (MM106A) Regulator (PP302) Generator (Г414) (C37) Ignition Coil (B2B) Spark Plug Rear BrakeLight (ВК854Б) Spark Plug
51 Dnep (Днепр) MT MT9 with Automatic Control of Firing Angle (B201A Ignition Coil and PM302 Breaker) Speedometer OilPressure Sensor (MM106A) Generator (Г414) (C37) Breaker (PM302) Voltage Regulator (PP302) Ignition Coil (B201) Rear BrakeLight (ВК854Б) Spark Plug Spark Plug
52 Dnepr (Днепр) Later K650K Speedometer Voltage Regulator (PP302) Ignition Coil (B201) Generator (Г414) (3MT12) Rear BrakeLight ( ) Breaker (PM302/PM302A) Spark Plug
53 Dnepr (Днепр) MT10 OilPressure Sensor (MM106A) Speedometer Alternator (Г424) (C38) Breaker (PM302) Spark Plug Ignition Coil (B204) Spark Plug (2X 3MT6) Voltage Regulator (PP330) Rear BrakeLight (ВК854Б)
54 Dnepr (Днепр( Днепр) MB650, MT11 and MT16 with PP330 (relay) Voltage Regulator OilPressure Sensor (MM126) Neutral Sensor (MT804517A) Speedometer Front BrakeLight ( ) Alternator Г424 Voltage Regulator (PP330) Ignition Rear BrakeLight (ВК854Б) Flasher (PC427) Fuse Block Spark Plug TroubleLight Socket & Cover (C304) TroubleLight (6MTC9)
55 Dnepr (Днепр( Днепр) MB650, MT11 and MT16 Speedometer with (solidstate) state) Voltage Regulator Front BrakeLight ( ) OilPressure Sensor (MM126) Alternator Г424 Voltage Regulator ( ) Rear BrakeLight (ВК854Б) Flasher (PC427) Fuse Block (C205B/C304) Ignition Coil B204 Breaker (PM 302A) Spark Plug TroubleLight Socket & Cover Turn Signal TroubleLight (3MTS9)
