1 Návod na použitie Bresser Biotar DLX (obj.kód ) Bresser Biotar CLS (obj.kód )

Súčasti mikroskopu Biotar DLX (8851000): 1. Okulár 2. Zaostrovacie koliesko 3. Objektívová otočná hlava 4. Mikroskopický stolík 5. Zrkadlo 6. Zdroj svetla 7. Základňa s priestorom na batérie 8.

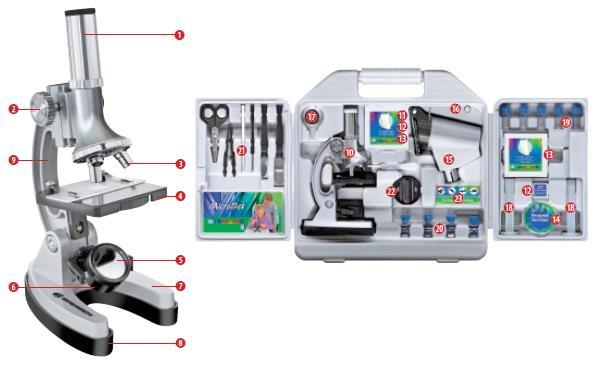

2 Súčasti mikroskopu Biotar DLX ( ): 1. Okulár 2. Zaostrovacie koliesko 3. Objektívová otočná hlava 4. Mikroskopický stolík 5. Zrkadlo 6. Zdroj svetla 7. Základňa s priestorom na batérie 8. Gumený podklad 9. Rameno mikroskopu 10. Mikroskop 11. Hotové preparáty 12. Krycie sklíčka 13. Čisté podložné sklíčká 14. Petriho miska 15. Mikroprojektor 16. Náhradná žiarovka 17. Lupa s 3x zväčšením 18. Cylinder 19. Nádobka 20. Príslušenstvo pre chov granátov (morských ráčikov) 21. Mikroskopické potreby 22. Mikronožík na krájanie preparátov 23. Umelá liaheň Bresser TeleMicro / strana 2 z 5

Súčasti mikroskopu Biotar CLS (8851200): 1. Okulár 2. Zaostrovacie koliesko 3. Objektívová otočná hlava 4. Mikroskopický stolík 5. Zrkadlo 6. Zdroj svetla 7. Základňa s priestorom na batérie 8.

3 Súčasti mikroskopu Biotar CLS ( ): 1. Okulár 2. Zaostrovacie koliesko 3. Objektívová otočná hlava 4. Mikroskopický stolík 5. Zrkadlo 6. Zdroj svetla 7. Základňa s priestorom na batérie 8. Gumený podklad 9. Rameno mikroskopu 10. Mikroskop 11. Hotové preparáty 12. Krycie sklíčka 13. Čisté podložné sklíčká 14. Náhradná žiarovka 15. Príslušenstvo pre chov granátov (morských ráčikov) 16. Mikroskopické potreby 17. Mikronožík na krájanie preparátov 18. Umelá liaheň Bresser TeleMicro / strana 3 z 5

4 Čo je mikroskop? Mikroskop je zložený zo sústavy dvoch šošoviek objektívových a okulárových. Pre ľahšie pochopenie hovoríme zjednodušene 2 šošovkách, i keď v samotnom okulári (1) a objektívoch umiestnených v otočnej hlave mikroskopu (3) je šošoviek viac. Objektívové šošovky zväčšia obraz hotového preparátu (11) a takýto obraz je ďalej zväčšený okulárovými šošovkami, kde vidíme pri pohľade do okulára mikroskopu mikroskopický obraz. Pozorovacie stanovište Predtým ako začnete pozorovať vyhľadajte vhodné stanovište s dostatkom denného svetla a stabilnou podložkou. Normálne pozorovanie Postavte mikroskop na pevnú podložku (stôl) blízko okna alebo iného umelého zdroja svetla (napr.stolnej lampy). Nastavte rameno mikroskopu (9) do vyhovujúcej polohy, v ktorej sa vám bude pohodlne pozorovať. Zaostrovacie koliesko (2) musí byť v hornej krajnej polohe a na otočnej objektívovej hlave zvoľte objektív s najmenším možným zväčšením (300x). Teraz sa pozrite cez okulár a nastavte zrkadielko (5) do takej polohy, v ktorej uvidíte plný a jasný svetelný kruh. Vložte pod upínacie spinky stolíka (4) hotový preparát (11) a uvidíte zväčšený mikroskopický obraz preparátu. V tomto štádiu môže byť obraz trošku rozmazaný. Obraz zaostríte otáčaním zaostrovacieho kolieska (2). Teraz môžete vyskúšať väčšie zväčšenie otočením okulárovej hlavy tak, že nad preparátom nastavíte objektív s väčším zväčšením. Opäť budete musieť zaostriť pomocou zaostrovacieho kolieska, ako pri každej ďalšej zmene zväčšenia. Platí tiež, že čím je väčšie zväčšenie, tým viac svetla budete potrebovať. TIP: Vyhnite sa nastaveniu zrkadielka do takej polohy, v ktorej by naň dopadali priame slnečné lúče, ktorých prudké oslnivé svetlo by zabránilo čistému a kontrastnému obrazu. Elektrické osvetlenie Mikroskop je vybavený aj zdrojom umelého osvetlenia (6), na ktoré budete potrebovať 2ks 1,5V batérii umiestnených v základni (7) mikroskopu. Odnímte gumovú podložku (8) mikroskopu a vložte batérie so správnou orientáciou podľa naznačených +/- znakov, naspäť pripevnite gumovú podložku. Svetlo zapnete tak, že ho pootočíte smerom k mikroskopickému stolíku (4). Nastavte ho tak, aby ste dosiahli optimálnu svetelnosť obrazu a môžete zahájiť pozorovanie. Žiarovka umelého osvetlenia mikroskopu sa dá vymieňať, jedna náhradná žiarovka je súčasťou balenia. Ak budete používať inú žiarovku, je potrebné dodržať výkon vo Wattoch vyznačený na tele osvetlenia. TIP: Čím väčšie zväčšenie, tým lepšie osvetlenie budete potrebovať pre dosiahnutie optimálnej svetelnosti výsledného obrazu. Preto vždy začínajte pozorovať s kombináciou okulárov a objektívov s najmenším výsledným zväčšením. OCHRANA A ÚDRŽBA Teleskop aj mikroskop sú optické zariadenia, preto by ste mali dávať pozor, aby neprišli do kontaktu s vlhkým a znečisteným prostredím. Nedotýkajte sa priamo žiadneho optického povrchu (šošovky objektívov, okulára a pod.). Ak sa telo mikroskopu predsa len znečistí, opatrne očistite mikroskop alebo príslušenstvo (neplatí pre optické časti!!!) štetcom/kefkou s jemnými štetinami. Následne očistite znečistené miesto jemnou handričkou nepúšťajúcou vlákna. Na odstránenie odtlačkov prstov z optických povrchov vždy použite len jemnú handričku nezanechávajúcou vlákna a určenú špeciálne na optiku! Po používaní odporúčame odložiť mikroskop aj s príslušenstvom do pôvodného obalu. Pamätajte: Teleskop aj mikroskop, s ktorým sa správne a opatrne narába vydrží roky, čím si zároveň uchovajú aj svoju hodnotu. Bresser TeleMicro / strana 4 z 5

5 RIZIKO PORANENIA Tieto zariadenia sa niekedy dodávajú s príslušenstvom, ktoré má ostré hrany alebo špicaté ukončenia. Skladujte prístroj a príslušenstvo tak, aby k nemu nemali prístup deti. Hrozí riziko poranenia, ak by manipulovali s takýmito predmetmi bez dohľadu dospelej osoby. Prístroje tiež môžu obsahovať elektronické komponenty napájané zdrojom el.prúdu a/alebo batériami. Nikdy nenechávajte svoje dieťa obsluhovať takéto prístroje bez dozoru. Hrozí riziko poranenia elektrickým prúdom. V balení s týmito prístrojmi sa môžu nachádzať aj chemikálie v tekutom stave. Nepite tieto tekutiny ani nedovoľte svojvoľnú manipuláciu s nimi svojim deťom! Pokiaľ by sa dostali tieto látky do kontaktu s ústami, sliznicami, či očami, vypláchnite dostatočným prúdom čistej tečúcej vody a navštívte lekára, nezabudnite vziať chemikálie so sebou. Nevystavujte prístroje vysokým teplotám. Používajte len predpísané napájacie zdroje a/alebo batérie a dodržte správnu polaritu napájania. Nikdy neskratujte kontakty elektrických prístrojov a/alebo batérií a nikdy ich nehádžte do otvoreného ohňa. V opačnom prípade hrozí riziko skratu, vzniku požiaru a/alebo explózie. ZÁRUKA Záručná doba na tento produkt je 24 mesiacov od dátumu predaja. Uschovajte si doklad o zaplatení (faktúru, pokladničný bloček). Výrobok reklamujte u predajcu, ktorý Vám výrobok predal. Váš predajca: Meno:... Mesto/Psč:... Ulica:... Telefón:... Dátum predaja:... Podpis:... Bresser TeleMicro / strana 5 z 5
