SCHÉMA STŘEDNÍ AV DISTRIBUCE

Transkript

1 SCHÉMA STŘEDNÍ AV DISTRIBUCE SATELITNÍ E k HDBase-T přijímačům KLÁVESNICE MATICOVÝ PŘEPÍNAČ k reproduktorům APPLE TV / ROKU HDBASET MATICE 6X6 VÝKONOVÝ MEDIAPLAYERY KODI IO KLÁVESNICE TELEFON S APLIKACÍ CONTROL4 Bazén BEZDRÁTOVÝ MUSIC BRIDGE ŘÍDÍCÍ JEDNOTKA HC-800 HC-80 CONT FUSION MUSIC STREAMER z matice NÝ 7" PŘENOSNÝ EL DOTYKOVÝ PANEL Pracovna z audio matice DUKTORY do pracovny PROJEKČNÍ PLÁTNO DUKTORY KTO HDBaseT (UTP CAT6A/7) z matice Linkové stereo audio z audio matice do pracovny Digitální audio PROJEKTOR Reproduktorový kabel UTP kabel (Cat5e/6) IR RS-232 BLU-RAY IR ovládané zařízení z pracovny IP ovládané zařízení HDBASET do AV racku HDBaseT from Switcher RS-232 ovládané zařízení VYSÍLAČ

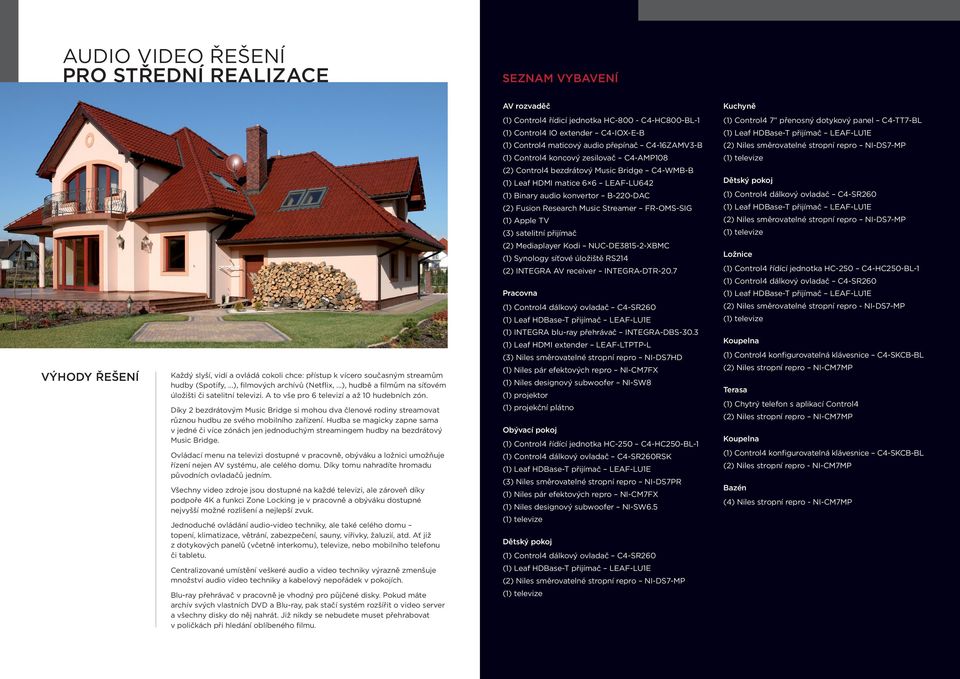

2 VIDEO ŘEŠENÍ PRO STŘEDNÍ REALIZACE SEZNAM VYBAVENÍ VÝHODY ŘEŠENÍ Každý slyší, vidí a ovládá cokoli chce: přístup k vícero současným streamům hudby (Spotify,...), filmových archívů (Netflix,...), hudbě a filmům na síťovém úložišti či satelitní televizi. A to vše pro 6 televizí a až 10 hudebních zón. Díky 2 bezdrátovým Music Bridge si mohou dva členové rodiny streamovat různou hudbu ze svého mobilního zařízení. Hudba se magicky zapne sama v jedné či více zónách jen jednoduchým streamingem hudby na bezdrátový Music Bridge. Ovládací menu na televizi dostupné v pracovně, obýváku a ložnici umožňuje řízení nejen AV systému, ale celého domu. Díky tomu nahradíte hromadu původních ovladačů jedním. Všechny video zdroje jsou dostupné na každé televizi, ale zároveň díky podpoře 4K a funkci Zone Locking je v pracovně a obýváku dostupné nejvyšší možné rozlišení a nejlepší zvuk. Jednoduché ovládání audio-video techniky, ale také celého domu topení, klimatizace, větrání, zabezpečení, sauny, vířivky, žaluzií, atd. Ať již z dotykových panelů (včetně interkomu), televize, nebo mobilního telefonu či tabletu. Centralizované umístění veškeré audio a video techniky výrazně zmenšuje množství audio video techniky a kabelový nepořádek v pokojích. Blu-ray přehrávač v pracovně je vhodný pro půjčené disky. Pokud máte archív svých vlastních DVD a Blu-ray, pak stačí systém rozšířit o video server a všechny disky do něj nahrát. Již nikdy se nebudete muset přehrabovat v poličkách při hledání oblíbeného filmu. (1) Control4 řídicí jednotka HC C4-HC800-BL-1 (1) Control4 IO extender C4-IOX-E-B (1) Control4 maticový audio přepínač C4-16ZAMV3-B (1) Control4 koncový zesilovač C4-AMP108 (2) Control4 bezdrátový Music Bridge C4-WMB-B (1) Leaf matice 6 6 LEAF-LU642 (1) Binary audio konvertor B-220-DAC (2) Fusion Research Music Streamer FR-OMS-SIG (1) Apple TV (3) satelitní přijímač (2) Mediaplayer Kodi NUC-DE XBMC (1) Synology síťové úložiště RS214 (2) INTEGRA AV receiver INTEGRA-DTR-20.7 Pracovna (1) INTEGRA blu-ray přehrávač INTEGRA-DBS-30.3 (1) Leaf extender LEAF-LTPTP-L (3) Niles směrovatelné stropní repro NI-DS7HD (1) Niles designový subwoofer NI-SW8 (1) projektor (1) projekční plátno (1) Control4 řídící jednotka C4-HC250-BL-1 RSK (3) Niles směrovatelné stropní repro NI-DS7PR (2) Niles směrovatelné stropní repro NI-DS7-MP (1) Control4 7 přenosný dotykový panel C4-TT7-BL (2) Niles směrovatelné stropní repro NI-DS7-MP (2) Niles směrovatelné stropní repro NI-DS7-MP (1) Control4 řídící jednotka C4-HC250-BL-1 (2) Niles směrovatelné stropní repro - NI-DS7-MP (1) Control4 konfigurovatelná klávesnice C4-SKCB-BL (2) Niles stropní repro NI-CM7MP (1) Chytrý telefon s aplikací Control4 (2) Niles stropní repro NI-CM7MP (1) Control4 konfigurovatelná klávesnice C4-SKCB-BL (2) Niles stropní repro - NI-CM7MP Bazén (4) Niles stropní repro - NI-CM7MP

3 SCHÉMA MENŠÍ AV DISTRIBUCE dlouhé kabely do pokojů SATELITNÍ E MATICE LEAF 6X4 ŘÍDÍCÍ JEDNOTKA HC-800 MEDIAPLAYERY KODI HC-80 CONT ITACH FLEX IR ITACH FLEX IR APPLE TV 7" PŘENOSNÝ DOTYKOVÝ PANEL TELEFON S APLIKACÍ CONTROL4 BEZDRÁTOVÝ MUSIC BRIDGE stereo audio do pokojů Linkové stereo audio Digitální audio Reproduktorový kabel UTP kabel (Cat5e/6) SÍŤOVÉ ÚLOŽIŠTĚ NAS IR RS-232 IR ovládané zařízení IP ovládané zařízení ITACH FLEX IR ITACH FLEX IR RS-232 ovládané zařízení TABLET S APLIKACÍ CONTROL4 BLU-RAY

4 VIDEO ŘEŠENÍ PRO MENŠÍ REALIZACE SEZNAM VYBAVENÍ (1) Control4 řídicí jednotka HC-800 C4-HC800-BL-1 (1) Tablet s aplikací Control4 (1) Control4 bezdrátový Music Bridge C4-WMB-B (1) Leaf matice 6 4 LEAF-LTXP64 (1) Niles audio extender NI-C5-A2-N (1) Binary audio konvertor B-220-DAC (3) Niles audio extender NI-C5-A2-N (2) Apple TV (2) satelitní přijímač (2) Mediaplayer Kodi NUC-DE XBMC (1) Synology síťové úložiště RS214 (1) Control4 7 přenosný dotykový panel C4-TT7-BL (2) Niles směrovatelné stropní repro NI-DS7PR (1) Niles audio extender NI-C5-A2-N (1) Blu-ray přehrávač (1) Chytrý telefon s aplikací Control4 VÝHODY ŘEŠENÍ Pohodlný přístup k online hudebním službám (Spotify, Deezer, Rdio a mnoho dalších), vaší hudbě na NAS či v itunes a také internetovým rádiím. A to až ve čtyřech místnostech. (1) Niles audio extender NI-C5-A2-N Snadný přístup jak k vašim filmům na síťovém úložišti, tak filmovým online službám (itunes, Google Play, HBO Now, Voyo, Netlix a mnoho dalších) a satelitnímu příjmu televize. A to až ve čtyřech pokojích. Intuitivní ovládání veškeré AV techniky a obsahu v celém pomocí jednoduchého rozhraní Control4. Díky bezdrátovému Music Bridge začne magicky hrát hudba, hned jak ji začnete streamovat ze svého telefonu nebo tabletu. Ovládací rozhraní na televizi v obývacím pokoji pomocí ovladače. Nahradí tak všechny vaše dosavadní ovladače jedním jednoduchým rozhraním. V ostatních pokojích pak ovladač nahradí aplikace nebo dotykový panel. Centralizované umístění veškeré audio a video techniky výrazně zmenšuje množství audio video techniky a kabelový nepořádek v pokojích.

5 SCHÉMA VELKÉ AV DISTRIBUCE Hlavní ložnice Hlavní koupelna Posezení Druhá ložnice z hlavní ložnice HDBase-T SATELITNÍ E k HDBase-T přijímačům HDBase-T VYSÍLAČ do racku BLU-RAY do kina a herny SR-250 MATICE VÝSTUPY Třetí ložnice Čtvrtá ložnice MATICE Pátá ložnice pro hosty pro hosty k reproduktorům 8 ZÓNOVÝ VÝKONOVÝ APPLE TV / ROKU Jídelna k reproduktorům k repro na terase (bridge) BEZDRÁTOVÝ MUSIC BRIDGE 8 ZÓNOVÝ VÝKONOVÝ k reproduktorům u bazénu a v zahradě (bridge) Venkovní posezení Bazén Zahrada Bazénový domeček Bar 8 ZÓNOVÝ VÝKONOVÝ IR porty do matice 20x20 FUSION MUSIC STREAMER I/O ŘÍDÍCÍ JEDNOTKA HC-800 IP porty do matice ETHERNET SWITCH Kino Herna HDBaseT (UTP Cat 6A/7) PROJEKTOR PROJEKTOR Linkové stereo audio Reproduktorový kabel Ethernet (CAT5e/6) IR ovládané zařízení IR IP ovládané zařízení RS-232 RS-232 ovládané zařízení

6 VIDEO ŘEŠENÍ PRO VELKÉ DOMY SEZNAM VYBAVENÍ (1) Control4 16x16 audio matice C4-16ZAMSv3-B (3) Control4 8 zónový výkonový zesilovač C4-AMP108 (1) Control4 I/O Extender C4-IOX-E-B (1) Control4 HC-800 řídící jednotka C4-HC800-BL-1 (4) Control4 Bezdrátový Music Bridge C4-WMB-B (1) Leaf 20x20 matice LEAF-L2020E (1) Leaf HDBaseT přijímač LEAF-LTPTP-F (1) 24 portový Ethernet Switch (3) Fusion Research Music Streamer One FR-OMS-SIG (6) satelitní přijímač (3) Apple TV / Roku (1) Chytrý telefon s aplikací Control4 (4) Niles venkovní reproduktory NI-OS7.5-B Venkovní posezení (1) Tablet s aplikací Control4 (2) Niles venkovní reproduktory NI-OS7.5-B Bazén a zahrada (4) Niles venkovní reproduktory kámen NI-RS8SIPRO Hlavní ložnice (1) Control4 řídící jednotka C4-HC250-BL-1 (1) Control4 systémový ovladač C4-SR260RSK (2) Niles směrovatelné stropní repro NI-DS8HD (1) Leaf HDBaseT přijímač LEAF-LTPTP-F (1) Blu-Ray přehrávač Kino (1) Control4 řídící jednotka C4-HC250-BL-1 (1) Control4 systémový ovladač C4-SR260RSK (1) Projektor (1) Projekční plátno (1) INTEGRA AV receiver INTEGRA-DTR-50.7 (3) Niles směrovatelné stropní repro NI-DS8HD (1) Niles pár efektových repro NI-DS8FX (1) Niles designový subwoofer NI-SW8 VÝHODY ŘEŠENÍ Každý slyší, vidí a ovládá cokoli chce: přístup k vícero současným streamům hudby (Spotify,...), filmových archívů (Netflix,...), hudbě a filmům na síťovém úložišti či satelitní televizi. A to vše až ve 20 zónách. Ovládací menu na televizi umožňuje řízení nejen AV systému, ale celého domu. Díky tomu nahradíte hromadu původních ovladačů jedním. Díky 4 bezdrátovým Music Bridge si mohou dva členové rodiny streamovat různou hudbu ze svého mobilního zařízení. Hudba se magicky zapne sama v jedné či více zónách jen jednoduchým streamingem hudby na bezdrátový Music Bridge. Všechny video zdroje jsou dostupné na každé televizi, ale zároveň díky podpoře 4K a funkci Zone Locking je v kině a herně dostupné nejvyšší možné rozlišení a nejlepší zvuk. Jednoduché ovládání audio video techniky, ale také celého domu topení, klimatizace, větrání, zabezpečení, sauny, vířivky, žaluzií, atd. Ať již z dotykových panelů (včetně interkomu), televize, nebo mobilního telefonu či tabletu. Centralizované umístění veškeré audio-video techniky výrazně omezuje počty komponent v pokojích a také kabelový nepořádek. Blu-ray přehrávač v pracovně je vhodný pro půjčené disky. Pokud máte archív svých vlastních DVD a Blu-ray, pak stačí systém rozšířit o video server a všechny disky do něj nahrát. Již nikdy se nebudete muset přehrabovat v poličkách při hledání oblíbeného filmu. Hlavní koupelna Posezení (2) Niles stropní repro NI-CM7HD Druhá, třetí, čtvrtá a pátá ložnice (1) Control4 10" vestavný dotykový panel C4-WALL10-BL (2) Niles směrovatelné stropní repro NI-DS8PR pro hosty (1) Control4 7" vestavný dotykový panel C4-WALL7-BL pro hosty (1) Niles stropní stereo repro NI-CM7SI Jídelna (1) Control4 konfigurovatelná klávesnice C4-SKCB-BL (2) Niles stropní repro NI-CM8HD (1) Control4 7" přenosný dotykový panel C4-TT7-WH Herna (1) Control4 řídící jednotka C4-HC250-BL-1 (1) Control4 systémový ovladač C4-SR260RSK (1) Projektor (1) Projekční plátno (1) INTEGRA AV receiver INTEGRA-DTR-40.7 (3) Niles směrovatelné stropní repro NI-DS8HD (1) Niles pár efektových repro NI-DS8FX (1) Niles designový subwoofer NI-SW8 (1) Control4 7" přenosný dotykový panel C4-TT7-WH (1) INTEGRA AV receiver INTEGRA-DTR-30.7 (3) Niles směrovatelné stropní repro NI-DS7HD Bazénový domeček (1) Control4 7" přenosný dotykový panel C4-TT7-WH (1) INTEGRA AV receiver INTEGRA-DTR-30.7 (3) Niles směrovatelné stropní repro NI-DS7HD Bar (1) Control4 7" vestavný dotykový panel C4-WALL7-BL

7 Toslink audio Control4 - Typické zapojení obýváku s kuchyní Filmové přehrávače Kuchyň 2.audio zóna Kodi / Mede8er Vaše filmy z NAS Řídící jednotka Apple TV / Roku / Fire TV / O2 / Voyo Kupované filmy + filmové archívy Vysvětlivky: Router Ovládání (IR/RS-232) AV Receiver Switch NAS - síťové úložiště UTP Repro kabel Audio/Video Možností ovládání Bluray přehrávač Chytré telefony a tablety (Apple, Android, Windows) Satelitní/kabelový přijímač Dálkový ovladač 7" přenosný panel nebo vestavné 7" / 10" panely Herní konzole Klávesnice Control4
