SDC aplikace. Podrobný návod na zprovoznění RS485 RTS vysílače

Transkript

1 SDC aplikace Podrobný návod na zprovoznění RS485 RTS vysílače 1

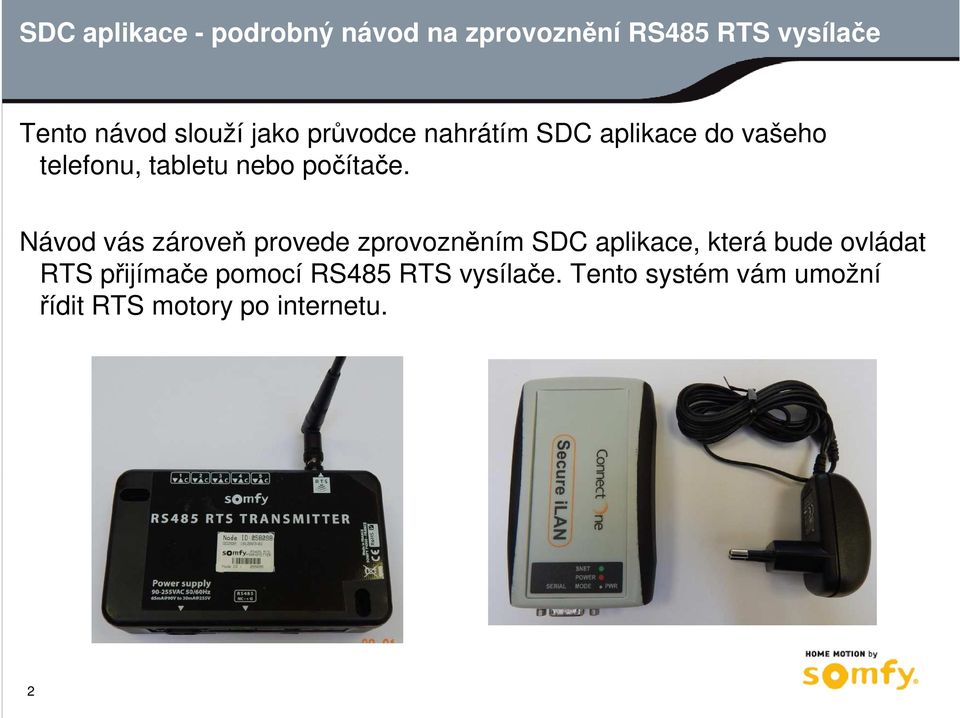

2 SDC aplikace - podrobný návod na zprovoznění RS485 RTS vysílače Tento návod slouží jako průvodce nahrátím SDC aplikace do vašeho telefonu, tabletu nebo počítače. Návod vás zároveň provede zprovozněním SDC aplikace, která bude ovládat RTS přijímače pomocí RS485 RTS vysílače. Tento systém vám umožní řídit RTS motory po internetu. 2

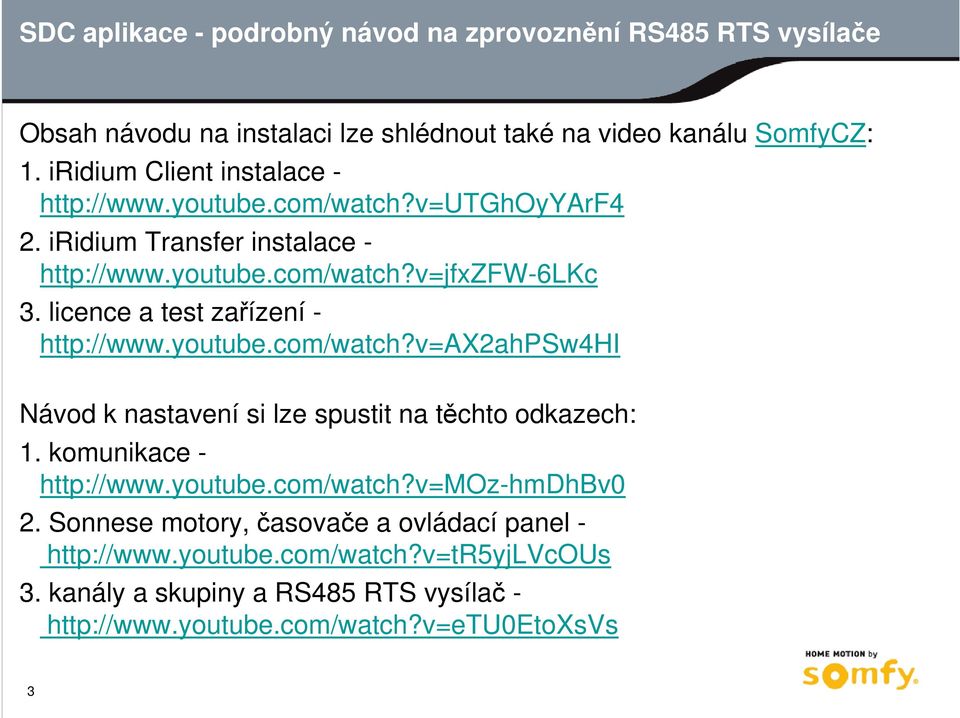

3 SDC aplikace - podrobný návod na zprovoznění RS485 RTS vysílače Obsah návodu na instalaci lze shlédnout také na video kanálu SomfyCZ: 1. iridium Client instalace iridium Transfer instalace licence a test zařízení - Návod k nastavení si lze spustit na těchto odkazech: 1. komunikace Sonnese motory, časovače a ovládací panel kanály a skupiny a RS485 RTS vysílač - 3

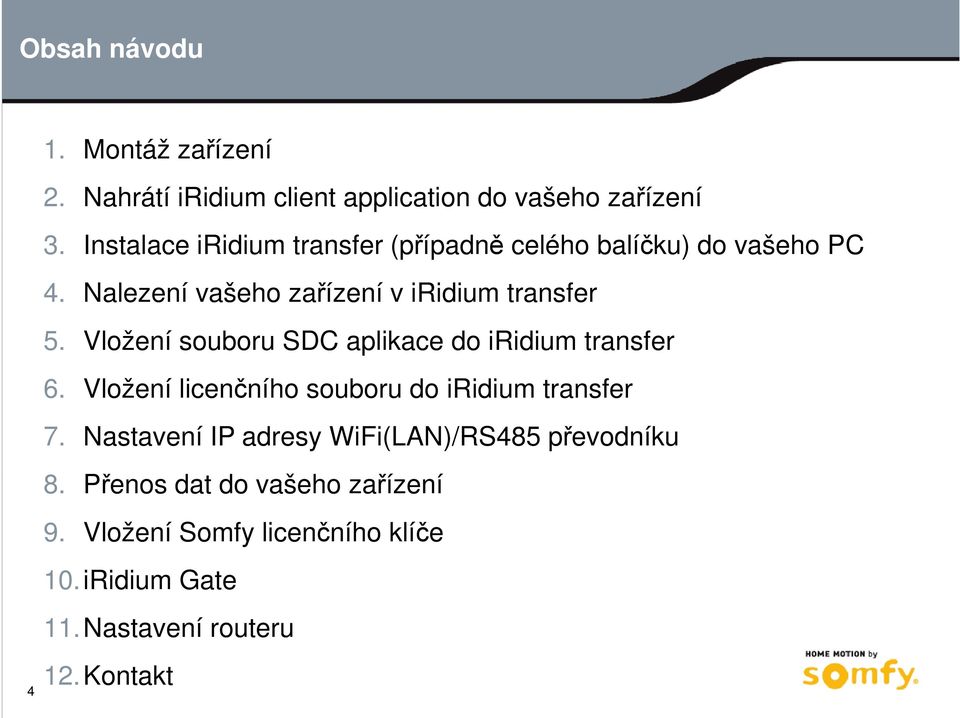

4 Obsah návodu 1. Montáž zařízení 2. Nahrátí iridium client application do vašeho zařízení 3. Instalace iridium transfer (případně celého balíčku) do vašeho PC 4. Nalezení vašeho zařízení v iridium transfer 5. Vložení souboru SDC aplikace do iridium transfer 6. Vložení licenčního souboru do iridium transfer 7. Nastavení IP adresy WiFi(LAN)/RS485 převodníku 4 8. Přenos dat do vašeho zařízení 9. Vložení Somfy licenčního klíče 10. iridium Gate 11. Nastavení routeru 12. Kontakt

5 5 Montáž zařízení

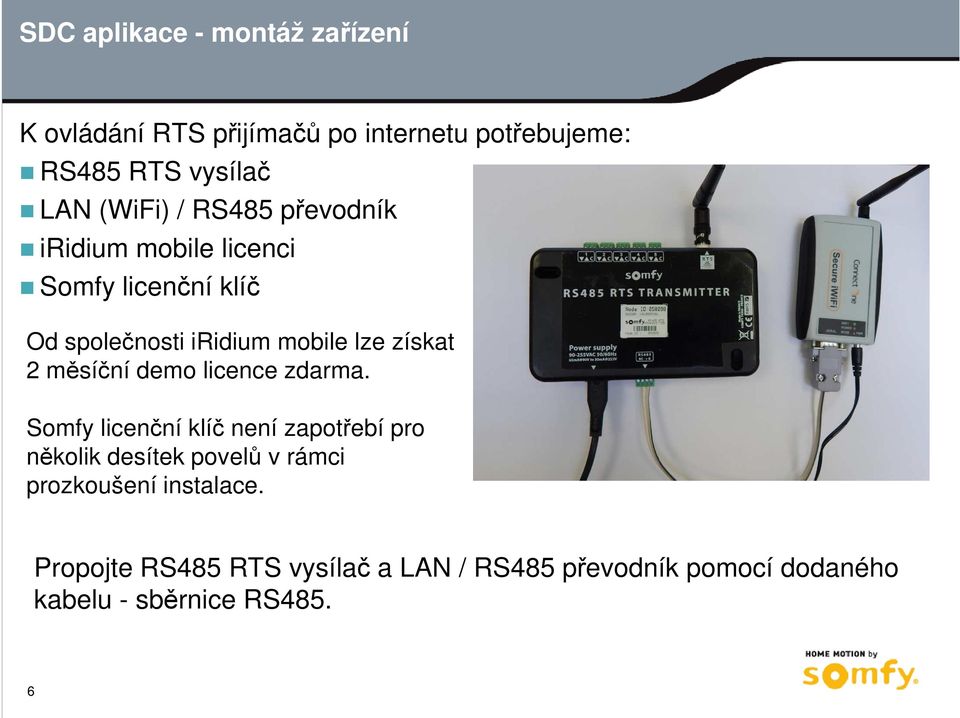

6 SDC aplikace - montáž zařízení K ovládání RTS přijímačů po internetu potřebujeme: RS485 RTS vysílač LAN (WiFi) / RS485 převodník iridium mobile licenci Somfy licenční klíč Od společnosti iridium mobile lze získat 2 měsíční demo licence zdarma. Somfy licenční klíč není zapotřebí pro několik desítek povelů v rámci prozkoušení instalace. Propojte RS485 RTS vysílač a LAN / RS485 převodník pomocí dodaného kabelu - sběrnice RS485. 6

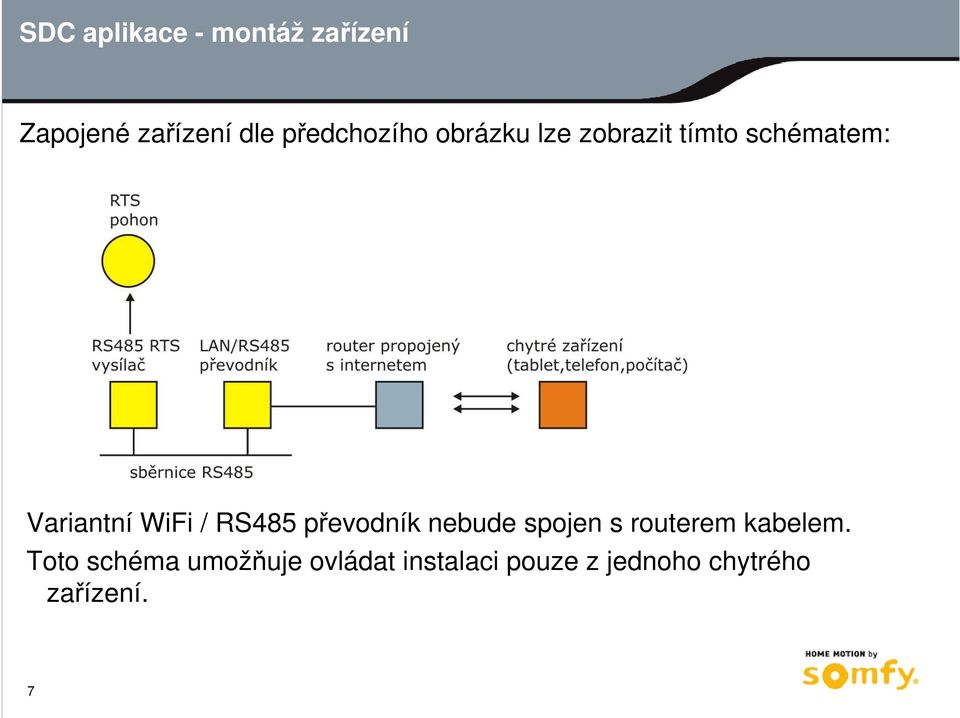

7 SDC aplikace - montáž zařízení Zapojené zařízení dle předchozího obrázku lze zobrazit tímto schématem: Variantní WiFi / RS485 převodník nebude spojen s routerem kabelem. Toto schéma umožňuje ovládat instalaci pouze z jednoho chytrého zařízení. 7

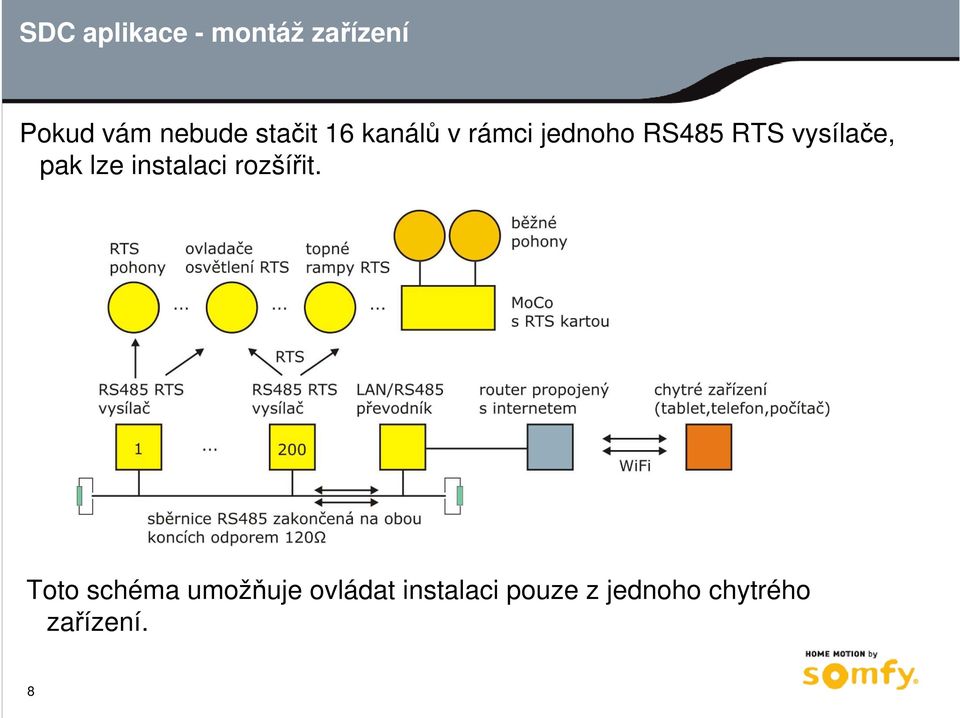

8 SDC aplikace - montáž zařízení Pokud vám nebude stačit 16 kanálů v rámci jednoho RS485 RTS vysílače, pak lze instalaci rozšířit. Toto schéma umožňuje ovládat instalaci pouze z jednoho chytrého zařízení. 8

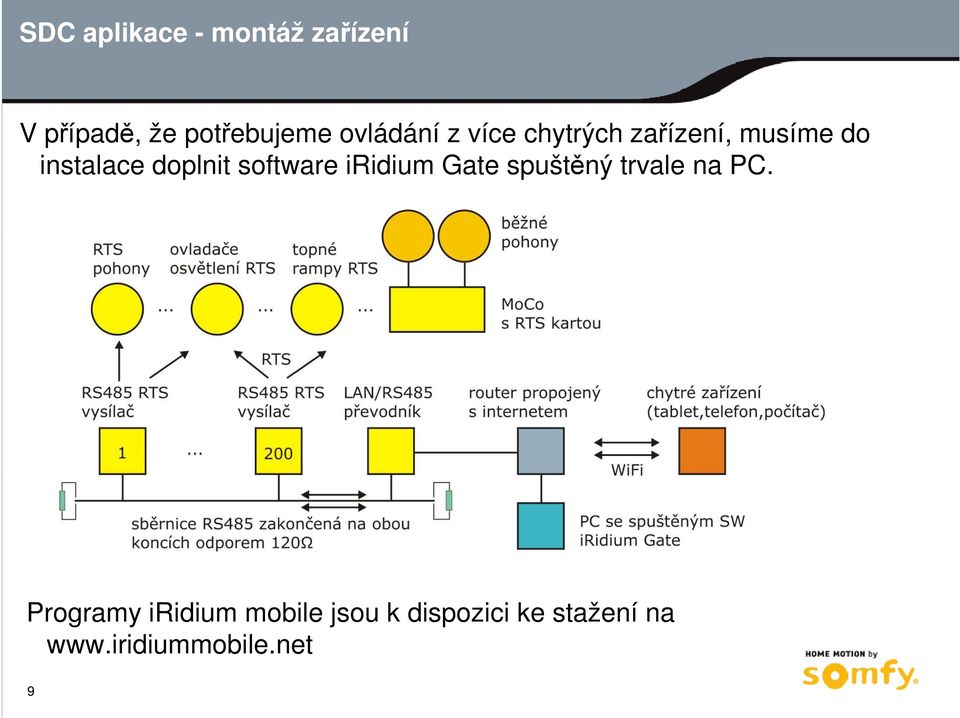

9 SDC aplikace - montáž zařízení V případě, že potřebujeme ovládání z více chytrých zařízení, musíme do instalace doplnit software iridium Gate spuštěný trvale na PC. Programy iridium mobile jsou k dispozici ke stažení na 9

10 SDC aplikace - montáž zařízení Následující návod popisuje, jak nainstalovat do svého tabletu, chytrého telefonu nebo počítače (dále vaše zařízení) SDC aplikaci. Somfy SDC aplikace slouží k ovládání: RTS motorů nebo motorů s RTS přijímačem Sonnese RS485 motorů ILT2 motorů připojených přes RS485 4ILT interface RS485 motor controllerů Somfy SDC aplikace byla vytvořena na konzoli iridium Mobile. Proto se nejdříve musí do vašeho zařízení nainstalovat iridium client application. Do ní se pak nahraje SDC aplikace pomocí programu iridiumtransfer. 10

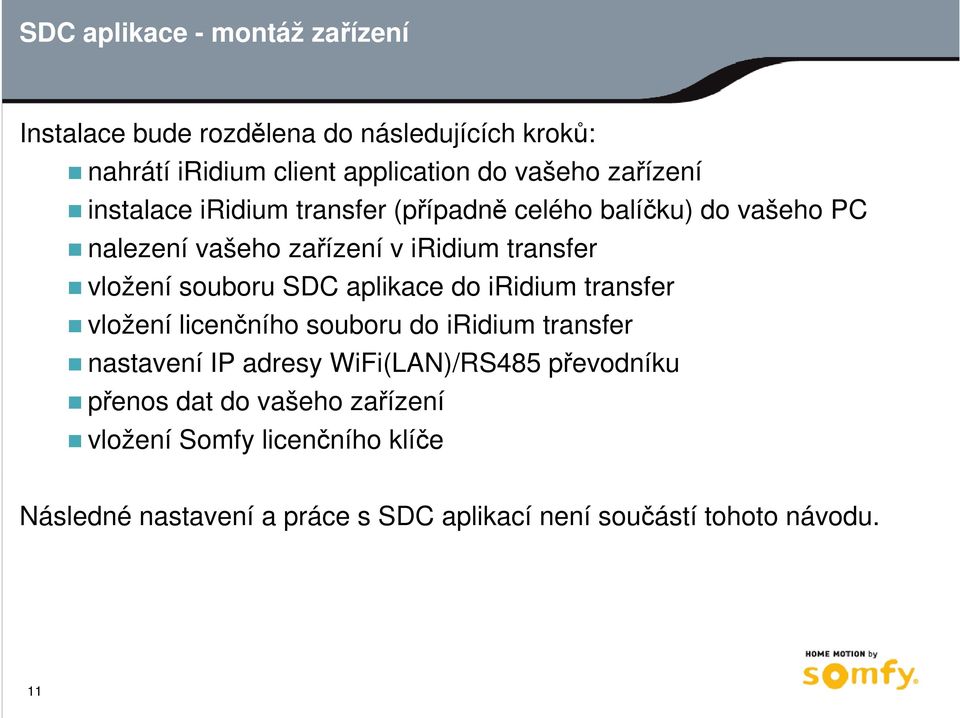

11 SDC aplikace - montáž zařízení Instalace bude rozdělena do následujících kroků: nahrátí iridium client application do vašeho zařízení instalace iridium transfer (případně celého balíčku) do vašeho PC nalezení vašeho zařízení v iridium transfer vložení souboru SDC aplikace do iridium transfer vložení licenčního souboru do iridium transfer nastavení IP adresy WiFi(LAN)/RS485 převodníku přenos dat do vašeho zařízení vložení Somfy licenčního klíče Následné nastavení a práce s SDC aplikací není součástí tohoto návodu. 11

12 12 Instalace softwaru

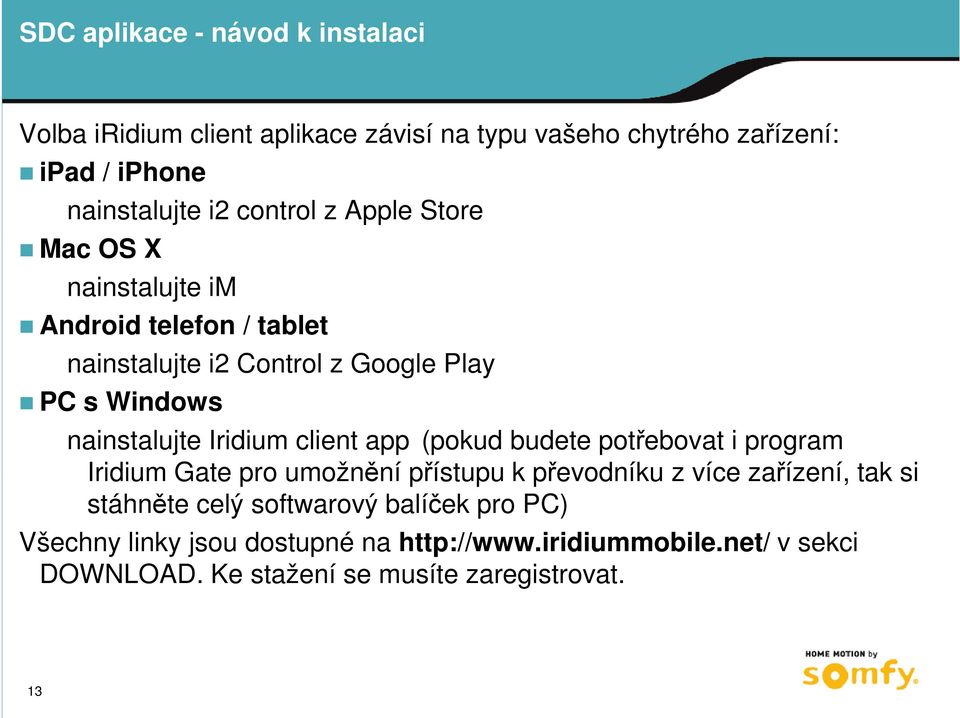

13 Volba iridium client aplikace závisí na typu vašeho chytrého zařízení: ipad / iphone nainstalujte i2 control z Apple Store Mac OS X nainstalujte im Android telefon / tablet nainstalujte i2 Control z Google Play PC s Windows nainstalujte Iridium client app (pokud budete potřebovat i program Iridium Gate pro umožnění přístupu k převodníku z více zařízení, tak si stáhněte celý softwarový balíček pro PC) Všechny linky jsou dostupné na v sekci DOWNLOAD. Ke stažení se musíte zaregistrovat. 13

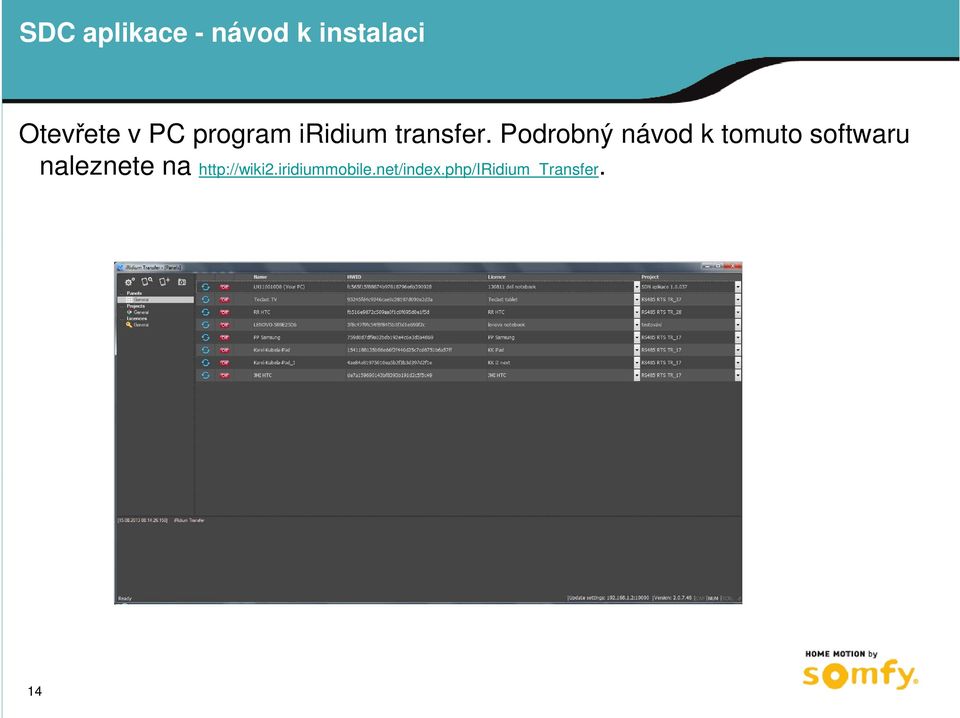

14 Otevřete v PC program iridium transfer. Podrobný návod k tomuto softwaru naleznete na 14

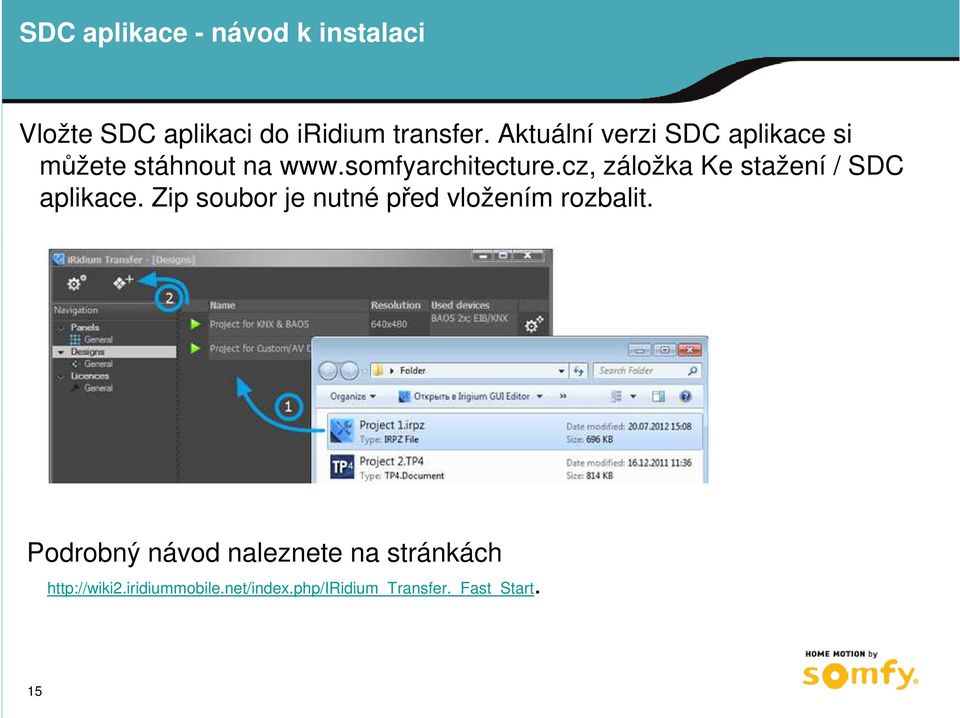

15 Vložte SDC aplikaci do iridium transfer. Aktuální verzi SDC aplikace si můžete stáhnout na záložka Ke stažení / SDC aplikace. Zip soubor je nutné před vložením rozbalit. Podrobný návod naleznete na stránkách 15

16 V případě, že vaše chytré Android zařízení nenalezne na Google play iridium i2 control aplikaci, tak si tento *.apk soubor stáhněte z Návod k instalaci naleznete také na SomfyCZ Youtube kanále. Tento návod řeší také problematické HTC telefony. 16

17 Dále je zapotřebí nalézt vaše chytré zařízení v iridium transfer. K tomu je nutné, aby vaše PC a vaše zařízení mělo IP adresu na stejné lokální síti, např. PC a vaše zařízení V případě problému s nahrátím projektu nebo nalezením vašeho zařízení (např. u telefonu HTC), navštivte tento link Podrobný návod naleznete na SomfyCZ kanále 17

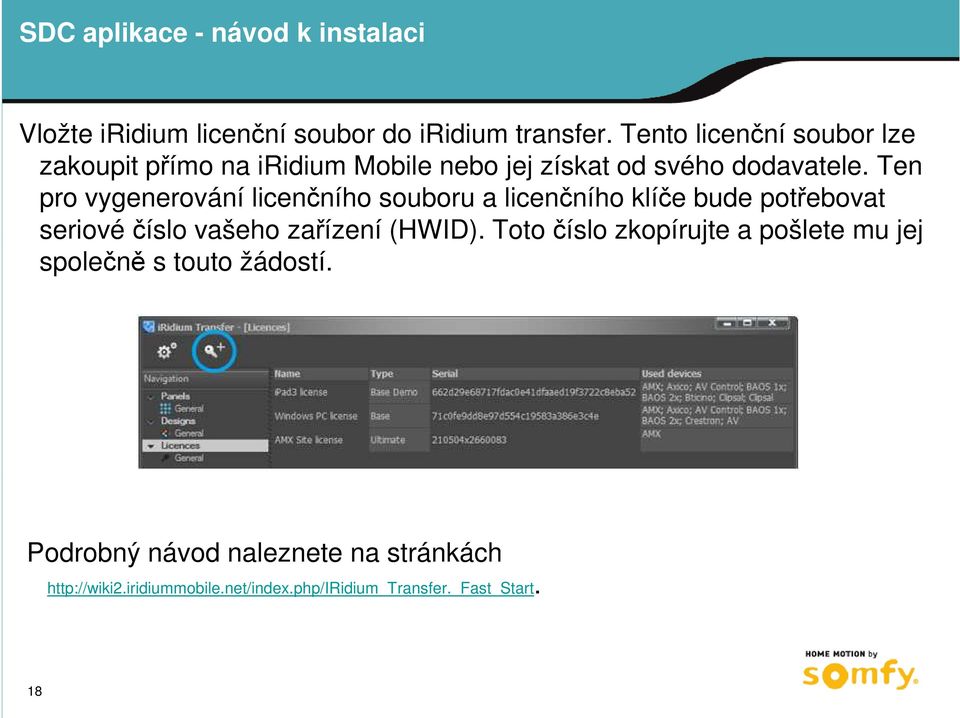

18 Vložte iridium licenční soubor do iridium transfer. Tento licenční soubor lze zakoupit přímo na iridium Mobile nebo jej získat od svého dodavatele. Ten pro vygenerování licenčního souboru a licenčního klíče bude potřebovat seriové číslo vašeho zařízení (HWID). Toto číslo zkopírujte a pošlete mu jej společně s touto žádostí. Podrobný návod naleznete na stránkách 18

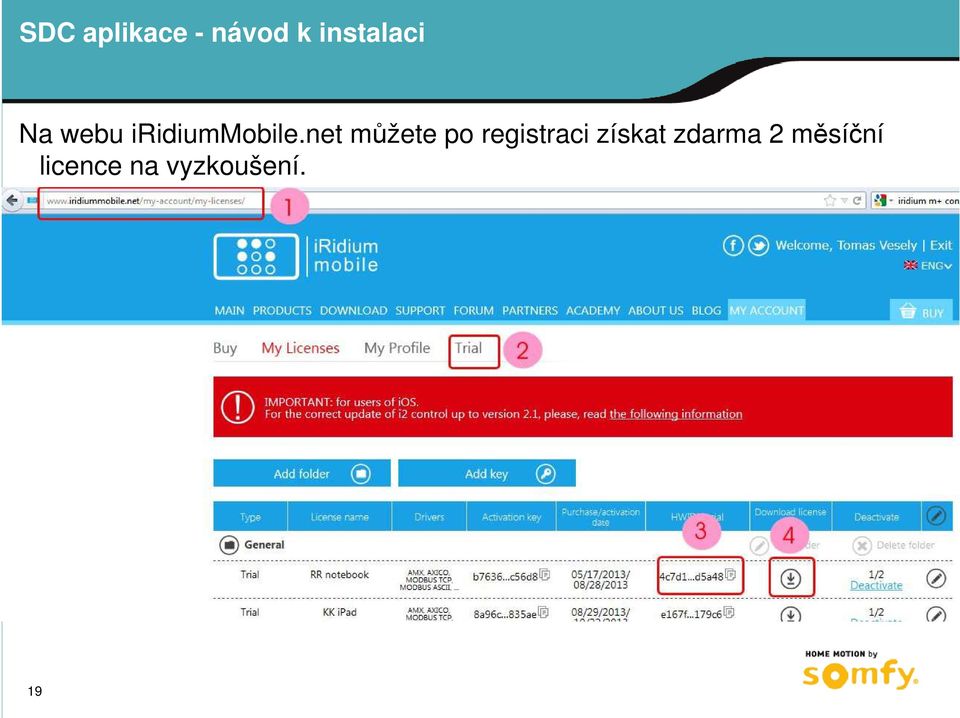

19 Na webu iridiummobile.net můžete po registraci získat zdarma 2 měsíční licence na vyzkoušení. 19

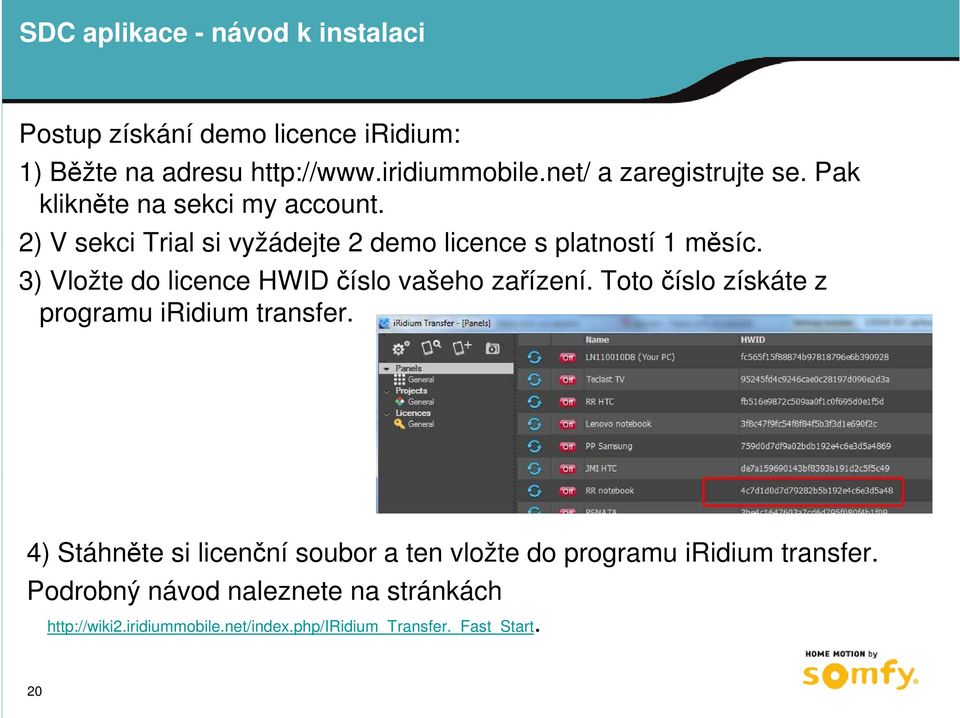

20 Postup získání demo licence iridium: 1) Běžte na adresu a zaregistrujte se. Pak klikněte na sekci my account. 2) V sekci Trial si vyžádejte 2 demo licence s platností 1 měsíc. 3) Vložte do licence HWID číslo vašeho zařízení. Toto číslo získáte z programu iridium transfer. 4) Stáhněte si licenční soubor a ten vložte do programu iridium transfer. Podrobný návod naleznete na stránkách 20

21 Spárujte vaše zařízení, licenci a SDC projekt. Projekt lze nahrát do vašeho zařízení i bez licence, ale pak nebude probíhat komunikace vašeho zařízení s WiFi (LAN) / RS485 převodníkem a tudíž ani se stínicí technikou. Podrobný návod naleznete na stránkách Zde také naleznete návod, jak nahrát SDC aplikace přes web. 21

22 Dále je nutné nastavit IP adresu WiFi(LAN)/RS485 převodníku. Nastavení se provede ve složce properties vyvolané pravým tlačítkem myši. IP adresa převodníku může být nastavena buď jako pevná nebo může být přidělena serverem DHCP. V tomto případě pak můžete použít např. volně dostupný software Advance IP scanner ( kterým přidělenou adresu převodníku naleznete. 22

23 V případě, že si chcete vyzkoušet funkčnost SDC aplikace na Somfy demo panelu a to i po internetu, zadejte IP adresu Somfy internetového připojení (pokud budete mít problémy s připojením, kontaktujte Somfy na somfy@somfy.cz nebo na tel a ověřte si tuto IP adresu). V rámci projektu SDC je tato adresa přednastavena a tudíž není třeba v případě požadavku na vyzkoušení aplikace na Somfy demo vzorku její vložení nutné. Abyste pak mohli pozorovat reakci zařízení na vaše povely, zadejte do web prohlížeče adresu Takto budete moct pozorovat Somfy demo zařízení přes online IP kameru. Počítejte zde cca s 3s zpožděním. 23

24 Nahrajte projekt a licenci do vašeho zařízení stlačením reload tlačítka. Aby nahrátí bylo možné, měla by vám svítit zelená kontrolka s On. V případě telefonu HTC se vám zelená kontrolka neobjeví a bude nutné postupovat jiným způsobem. K tomuto účelu vyhledejte nápovědu na webu iridium, Somfy Youtube kanále nebo na somfyarchitecture.cz. Podrobný návod naleznete na stránkách nebo 24

25 Spusťte iridium i2 control ve vašem zařízení. Tím se otevře SDC aplikace. Do SDC aplikace vložte Somfy licenční klíč. Jedná se o 8-mi místné číslo, které obdržíte od svého dodavatele současně s licenčním souborem. Bez zadaného licenčního klíče nelze dlouhodobě ovládat motory či jiná zařízení. Nyní je zařízení licencované a připravené pro další nastavení. Návod k tomuto nastavení naleznete v jiných podkladech. 25

26 Spuštěný program iridium Gate umožní přístup více chytrých zařízení k instalaci. Můžete vše vyplnit dle obrázku, jen za IP adresu Host vložte IP adresu LAN (WiFi) / RS485 převodníku. Ve svém chytrém zařízení pak místo IP adresy převodníku budete vkládat IP adresu počítače, kde běží iridium Gate. 26

27 Abyste mohli ovládat instalaci po internetu, musíte nastavit router tak, aby přesměrovával komunikaci na portu 4999 na IP adresu LAN (WiFi) / RS485 převodníku, případně IP adresu počítače s iridium Gate. Do svého chytrého zařízení pak vložíte IP adresu vašeho připojení viditelnou z internetu. Bude také dobré, pokud všem zařízením nastavíte statické IP adresy. 27
